РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ AD 7909 ADLER

Енергетски разред: А

Тајмер: 24 сата

Тежина P290 раскладне течности: максимально 130 грама

ВАНИ ИНСТРУКЦИИ ЗА БЕЗБЕДНОСТ ПРОЧИТАЈТЕ Внимателно и заштедете за ИДНИНА

П, ламба за контрола на температурата

Притиснете го копчето „Е“ за да изберете режим на спиење:

Ниво на бучава: <= 65dB

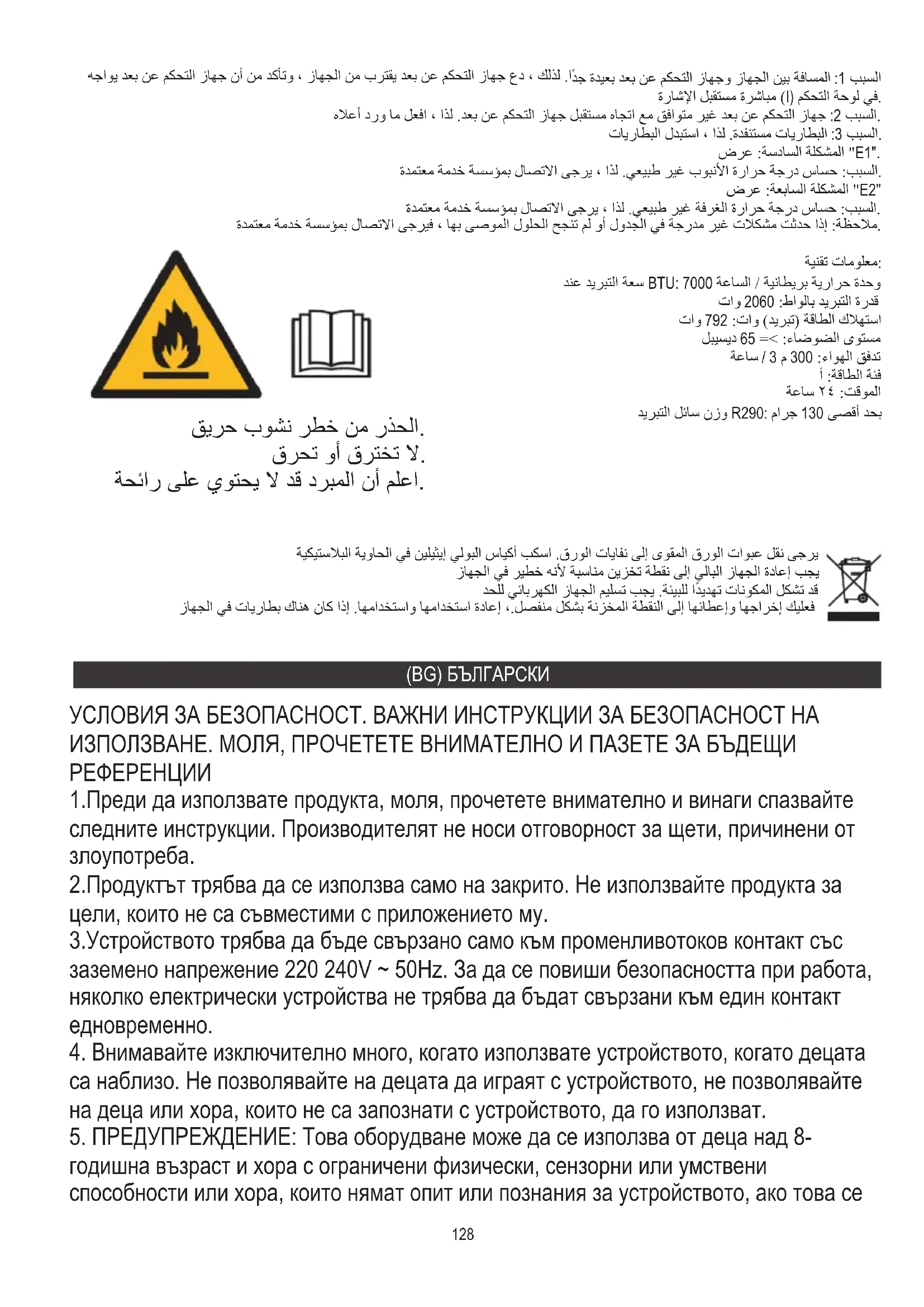

1. Преди да използвате продукта, моля, прочетете внимателно и винаги спазвайте следните инструкции. Производителят не носи отговорност за щети, причинени от злоупотреба.
2. Продуктът трябва да се използва само на закрито. Не използвайте продукта за цели, които не са съвместими с приложението му.
3. Устройството трябва да бъде свързано само към променливотоков контакт със заземено напрежение 220 240V \~ 50Hz. За да се повиши безопасността при работа, няколко електрически устройства не трябва да бъдат свързани към един контакт едновременно.
4. Внимавайте изключително много, когато използвате устройството, когато децата са наблизо. Не позволявайте на децата да играят с устройството, не позволявайте на деца или хора, които не са запознати с устройството, да го използват.
5. ПРЕДУПРЕЖДЕНИЕ: Това оборудване може да се използва от деца над 8-годишна възраст и хора с ограничени физически, сензорни или умствени способности или хора, които нямат опит или познания за устройството, ако това се

прави под наблюдението на отговорно лице за тяхната безопасност или им е била предоставена информация за безопасното използване на устройството и са наясно с опасностите от използването му. Децата не трябва да играят с оборудването. Почистването и поддръжката на устройството не трябва да се извършва от деца, освен ако са на възраст над 8 години и тези дейности се извършват под наблюдение.

1. Винаги изключвайте щепсела след употреба, като държите контакта с ръка. НЕ дърпайте захранващия кабел.
2. Не потапяйте кабела, щепсела и цялото устройство във вода или друга течност. Не излагайте устройството на атмосферни условия (дъжд, слънце и др.) Не използвайте в условия на висока влажност (бани, влажни мобилни домове).
3. Периодично проверявайте състоянието на захранващия кабел. Ако захранващият кабел е повреден, той трябва да бъде заменен от специализиран сервис, за да се избегне опасност.
4. Не използвайте уреда с повреден захранващ кабел или ако той е изпуснат или повреден по някакъв друг начин, или ако не работи правилно. Не ремонтирайте устройството сами, тъй като съществува риск от токов удар. Занесете повреденото устройство в подходящ сервизен център за проверка или ремонт. Всички ремонти могат да се извършват само от оторизирани сервисни центрове. Неправилно извършените ремонти могат да създадат сериозна опасност за потребителя.
5. Поставете устройството на хладна, стабилна повърхност, далеч от горещи кухненски уреди като: електрическа печка, газови котлони и др.
6. Уверете се, че нищо не блокира входа и изхода за въздух на устройството
7. Използвайте устройството само на равна повърхност, за да предотвратите изтичането на конденз.
8. За да се осигури допълнителна защита, препоръчително е да се инсталира устройство за остатъчен ток (RCD) в електрическата верига с номинален остатъчен ток, който не надвишава 30 mA. Попитайте електротехник за това.
9. Почиствайте редовно въздушния филтър. Честотата на почистване зависи от чистотата на въздуха.
10. След като изключите машината, изчакайте поне 5 минути, преди да я включите отново.
11. Не използвайте устройството на слънчеви места. Когато устройството прегрее, защитата от прегряване ще изключи устройството.
12. За да се осигури ефективно охлаждане, трябва да се спазва разстояние от поне
    50 см между повърхността на устройството и стената, мебелите или завесите.
13. Поради ограничената производителност на устройството, ако разликата между целевата температура и околната температура е твърде голяма, целевата температура може да не бъде достигната.
14. За да намалите риска от пожар, токов удар или нараняване при използване на

климатика, спазвайте следните основни предпазни мерки:

а) Свържете към заземен контакт с 3 щифта.
б) Не отстранявайте заземителния щифт.
в) Не използвайте адаптер.
г) Не използвайте удължителен кабел.
д) Изключете климатика преди сервизиране.
е) Използвайте двама или повече души за преместване и инсталиране на климатика.
20. Не използвайте почистващи средства, ускоряващи процеса на размразяване и различни от препоръчаните от производителя.
21. Устройството трябва да се съхранява в помещение без постоянни енергийни източници, например: открит огън, газови уреди или електрически нагреватели.

Описание на устройството - Снимка А

1. Контролен панел

2. Изход за студен въздух

3. Дистанционно (снимка Е) 4. Транспортна дръжка

4. Вход за испарения с EVA филтър 6. Изпускателна тръба за въздух

5. Горна дренажна дупка на охладителя 8. Долна дренажна дупка на охладителя

9.Адаптер за изпускане на въздух 10. Връзка към изпускателната тръба за въздух

Описание на контролния панел - Снимка D.

A. Бутон за захранване B. Бутон за пускане на режим
С. Бутон за таймер / понижаване на температурата D. Бутон за таймер / повишаване на температурата
E. Бутони за спящ режим (D&F натиснати заедно в режим на охлаждане)F. Бутон за скорост на вентилатора

G. Бутон на таймера H. Екран LED

I. Сигнален рецептор за дистанционно управление J. Контролна лампа за охлаждащ режим

М. Лампа за контрол на лимита на водата N. Контролна лампа в режим на заспиване

О. Контролната лампа за включване / изключване Р. Лампа за таймер

Q. Лампа за контрол на температурата

Дистанционно управление – Снимка Е

A. Бутон за включване B. Бутон за режим на работа
С. Бутон за таймер / намаляване на температурата D. Бутон за таймер / повишаване на температурата
Е. Спящ режим F. Бутон за скорост на вентилатора
G. Бутон на таймера

Работа с КОНТРОЛНИЯ ПАНЕЛ - снимка D

Натиснете бутона “А”, за да включите и изключите машината, ще чуете единичен сигнал. Контролната лампа „О“ ще включи контролния панел.

Натиснете бутон „В“, за да превключите режима, между режим на охлаждане → режим на вентилатор → режим на изсушаване. Натиснете бутона „D / С“ нагоре / надолу, за да промените настройката на температурата или часа, следвайте следните стъпки:

- Докато настройвате температурата, натиснете бутона нагоре или надолу, за да изберете необходимата температура (не се предлага в режим на вентилатор или изсушаване).

- Докато настройвате часа, натиснете бутона нагоре или бутона надолу, за да изберете точният час.

Натиснете бутон „F“, за да изберете скоростта на вентилатора:

- В режим на охлаждане и вентилатор, натиснете бутона „F“, за да изберете работа с висока или ниска скорост на вятъра. При твърде студени условия може да не работи според зададената скорост на вятъра.

- В режим на изсушаване, натискането на бутона „F“ е невалидно и вентилаторът принудително избира работа с ниска скорост на вятъра.

Натиснете бутона „E“, за да изберете режим на заспиване:

- В режим на охлаждане, натиснете двата бутона „F“ и „D“, за да включите режима на заспиване, след което устройството ще работи на енергоспестяващ и тих режим. Лампата за управление на модела за заспиване „N“ ще включи контролния панел.

Натиснете бутона „G“, за да изберете период на работа, когато LCD екранът мига, натиснете бутона „D“ или бутона „C“ надолу, за да изберете необходимия интервал от време. Диапазона на настройка на времето е 1-24 часа и може да се регулира нагоре или надолу с един час на стъпка.

- Настройка на отложен старт на включване:

Изключете устройството и след това натиснете бутона „G“, след това натиснете бутона „D“ или бутона „C“ надолу, за да изберете необходимата стойност на часа. Максималното време отлагане е 24 часа. Устройството ще се включи след изтичане на зададеното време.

- Настройка за отлагане на изключване:

Включете устройството и след това натиснете бутона „G“, след това натиснете бутона „D“ или бутона „C“, за да изберете необходимата стойност на часа. Максималното време за отлагане при изключване е 24 часа. Устройството ще се включи след изтичане на зададеното време.

Мигането ще спре скоро и LED екранът ще покаже необходимата температура.

Работа с ДИСТАНЦИОННОТО УПРАВЛЕНИЕ – снимка Е

Дистанционното управление предава сигнали към системата.

Бутон "А" - уредът ще се стартира, когато е захранван или ще бъде спрян, когато работи, ако натиснете този бутон. Бутон "В" - натиснете го, за да изберете режим на работа: охлаждащ режим → сух режим → режим на вентилатор.

Бутон "C" / "D" - натиснете, за да регулирате стайната температура и таймера.

Бутон "E" - натиснете, за да зададете или отмените режим на заспиване.

Бутон "F" - натиснете го, за да изберете последователно скорост на вентилатора: ниска / висока скорост на вятъра.

Бутон "G" - натиснете, за да зададете лимита на времето за работа от 1 до 24 часа.

ЗАЩИТНИ УСТРОЙСТВА

1. Функция за защита от замръзване: В режим на охлаждане, овлажняване или икономично енергоспестяване, ако температурата на изпускателната тръба е твърде ниска, машината автоматично ще влезе в състояние на защита; ако температурата на изпускателната тръба се повиши до определена температура, тя може автоматично да се върне към нормална работа.

2. Функция за защита от преливане "М": Когато водата във водния съд надвиши максимальното ниво, машината автоматично ще алармира и индикаторът "MUL" ще мига. В това време изсипете водата съгласно инструкциите за дренаж. След като водата бъде излята, машината автоматично ще се върне в първоначалното си състояние.

3. Защитна функция на компресора

За да се увеличи експлоатационният живот на компресора, той има 3-минутна функция за защита при стартиране след изключване.

Тази машина има два метода за отводняване: ръчно и непрекъснато отводняване.

1. Ръчен дренаж - снимка F1.

След като водата се напълни до лимита, устройството ще спре да работи и ще видите на контролния панел контролната лампа "М" да примигва. Изключете захранването на устройството и извадете щепсела от контакта. Преместете машината внимателно, за да не разлеете водата в съда, който е в долната част на уреда. Поставете съд за вода под изхода за вода зад корпуса. Развийте клапата за оттичане на охладителя (8) и извадете тапата за водата, водата автоматично ще потече във съда. Поддържайте правилно дренажния капак и тръбата. По време на дренажа корпуса може да се наклони леко назад. Ако съда за вода не може да побере цялата вода, преди съда за вода да се напълни, затворете изхода за вода с тапата за вода възможно най-скоро, за да предотвратите изтичането на вода към пода или килима. Когато водата се източи, сложете тапата за вода и затегнете дренажния капак.

1. Непрекъснат дренаж - опция, приложима САМО за режим на изсушаване - показана на снимка F2. Развийте дренажния капак и извадете тапата за водата. Поставете дренажна тръба (не е включена в комплекта) в изхода за вода. Свържете дренажната тръба към съда за източване.

Почистване: преди почистване и поддръжка изключете машината и извадете щепсела от контакта.

а) Почистване у дома

Почистете повърхността на устройството с мокра мека кърпа. Не използвайте химикали, като бензен, алкохол, бензин, в противен случай повърхността на устройството, или дори цялата машина, ще бъде повредена.

б) Почистване на EVA филтър. Ако филтъра е задръстен с прах и ефективността на устройството е намалена, не забравяйте да почиствате филтъра веднъж на две седмици.

- Почистете горната част на филтъра - снимка G.

- Разхлабете един винт в задния капак и отстранете мрежата на EVA филтъра (5).

- Поставете филтъра в топла вода с неутрален препарат (около 40 ‡ / 104 ‡) и го изсушете на сянка след изплакване.

СЪХРАНЕНИЕ

1. Развийте дренажния капак, извадете тапата от изхода за водата и изсипете в съд за вода или директно наклонете корпуса, за да изсипете водата.
2. Включете устройството, настройте го в режим на вентилатор с ниска скорост и поддържайте това състояние, докато дренажната тръба (не е включена в комплекта) изсъхне, така че да поддържа вътрешността на корпуса в сухо състояние и да го предпазва от плесен.
3. Изключете устройството, извадете щепсела от контакта, инсталирайте тапата и капака за източване.
4. Отстранете елементите на изпускателната тръба за въздух.
5. Покрийте климатика с найлонова торбичка. Поставете климатика на сухо място, пазете го далеч от деца и вземете мерки за намаляване на праха.
6. Извадете батериите на дистанционното управление и ги съхранявайте правилно.

ОТСТРАНЯВАНЕ НА НЕИЗПРАВНОСТИ

Не ремонтирайте устройството сами. Неквалифицираният ремонт анулира гаранцията.

Проблем I.: Климатикът не работи.

Причина 1: Няма електричество. Така че, включете го, след като го свържете към електрически контакт. Причина 2:

Индикаторът за преливане показва „FL“. В такъв случай, излейте водата.

Причина 3: Температурата на околната среда е твърде ниска или твърде висока. Затова препоръчваме да използвате устройството при температура от 7-35 [ (44-95 ]).

Причина 4: В режим на охлаждане, стайната температура е по-ниска от зададената температура. В такъв случай, променете зададената температура.

Причина 5: В изсушаващ режим околната температура е твърде ниска. В такъв случай устройството трябва да бъде поставено в стая където околна температура е по-висока от 17 [ (62 ]).

Проблем II.: Охлаждащият ефект не е добър.

Причина 1: Има пряка слънчева светлина. В такъв случай, дръпнете завесата/щорите.

Причина 2: Вратите или прозорците са отворени; има много хора; или в режим на охлаждане има и други източници на топлина. Ако е така, затворете вратите и прозорците и добавете нов климатик.

Причина 3: EVA филтърът е замърсен. Ако е така, почистете го.

Причина 4: Входът или изходът за въздух са блокирани. Ако е така, премахнете препятствията.

Причина: Устройството не е поставено на равна повърхност. Ако е така, поставете устройството на равно и твърдо място, за да намалите шума.

Проблем IV: Компресорът не работи.

Причина: Задействана е защитата от прегряване. В такъв случай, изчакайте 3 минути, докато температурата се понижи, и след това рестартирайте машината.

Проблем V.: Дистанционното управление не работи.

Причина 1: Разстоянието между машината и дистанционното управление е твърде голямо. В такъв случай, доближете дистанционното управление до устройството и се уверете, че е обърнато директно към сигналния рецептор (I) на контролния панел.

Причина 2: Дистанционното управление не е насочено в посоката на приемника. Ако е така, направете както по-горе.

Причина 3: Батериите са изтощени. Ако е така, сменете батериите.

Проблем VI: Показва 'E1'.

Причина: Датчикът за температурата на тръбата отчита необичайна температура. В такъв случай, моля, свържете се с оторизиран сервис.

Причина: Сензорът за стайна температура е необичаен. В такъв случай, моля, свържете се с оторизиран сервис.

Забележка: Ако възникнат проблеми, които не са изброени в листата, или препоръчаните решения не работят, моля, свържете се с оторизиран сервис.

ТЕХНИЧЕСКИ ДАННИ:

Капацитет на охлаждане в BTU: 7000 BTU / час.

Капацитет на охлаждане във ватове: 2060W

Консумация на енергия (охлаждане): 792W

Ниво на шума: <= 65dB

Въздушна струя: 300 m3 / h

Енергиен клас: А

Таймер: 24 часа

R290 тегло на охлаждащата течност: максимум 130 грама

Внимание, риск от пожар.

Имайте предвид, че хладилният препарат може да не съдържа мирис.

За да защитите околната си среда: моля, отделете картонените кутии и найлоновите торбички и ги изхвърлете в съответните кошчета за отпадъци. Използваният уред трябва да бъде доставен до специалните пунктове за събиране, които могат да повлияят на околната среда. Не изхвърляйте този уред в обикновен кош за отпадъци.
