ПОСІБНИК КОРИСТУВАЧА AD 7909 ADLER

(DK) brugsanvisning - 83 (UA) інструкція з експлуатації - 105

(SR) Корисничко упутство - 96 (SK) Používatel'ská príručka - 114

(AR) دليل التعليمات - 124 (BG) Инструкция за употребا - 128

ПОИСК НЕИСПРАВНОСТЕЙ

ЗАГАЛЬНІ УМОВИ БЕЗПЕКИ

ВАЖЛИВІ ІНСТРУКЦІЇ З БЕЗКОШТОВНОСТІ ЧИТАЙТЕ ДУЖКО І ЗАБЕЗПЕЧЕННЯ ДЛЯ БУДУЩЕГО

1. Перш ніж користуватися пристроєм, прочитайте посібник з експлуатації та дотримуйтесь інструкцій, що містяться в ньому. Виробник не несе відповідальності за збитки, спричинені використанням пристрою всупереч його передбачуваному призначенню або неправильній експлуатації.
2. Пристрій призначений лише для домашнього використання. Не використовуйте для інших цілей, які не призначені за призначенням.
3. Пристрій слід підключати лише до розетки змінного струму із заземленим 220 240 В \~ 50 Гц. Для підвищення експлуатаційної безпеки кілька електричних пристроїв не повинні підключатися одночасно до одного ланцюга струму.
4. Будьте дуже обережні, коли користуєтесь пристроєм, коли діти поруч. Не дозволяйте дітям грати з пристроєм, не дозволяйте дітям або людям, незнайомим пристроєм, користуватися ним.
5. ПОПЕРЕДЖЕННЯ: Цим обладнанням можуть користуватися діти старше 8 років та люди з обмеженими фізичними, сенсорними або розумовими здібностями, або люди, які не мають досвіду чи знань щодо обладнання, якщо це робиться під наглядом відповідальної особи. для їх безпеки або надано їм інформацію про безпечне

користування пристроєм та знають про небезпеку його використання. Діти не повинні грати з обладнанням. Чищення та обслуговування приладу не повинно здійснюватися дітьми, якщо вони не перевищують 8 років і ці заходи проводяться під наглядом.

1. Завжди від'єднуйте шнур живлення, тримаючи розетку рукою після використання. НЕ тягніть за шнур живлення.

2. Не занурюйте кабель, вилку та весь пристрій у воду або будь-яку іншу рідину. Не піддавайте прилад атмосферним умовам (дощ, сонце тощо) і не використовуйте в умовах підвищеної вологості (ванні кімнати, вологі мобільні будинки).

3. Періодично перевіряйте стан шнура живлення. Якщо шнур живлення пошкоджений, його слід замінити в спеціалізованому ремонтному центрі, щоб уникнути небезпеки.

4. Не використовуйте прилад із пошкодженим шнуром живлення або якщо він був випав або пошкоджений будь-яким іншим способом або якщо він не працює належним чином. Не ремонтуйте пристрій самостійно, оскільки є ризик ураження електричним струмом. Віднесіть пошкоджений пристрій у відповідний сервісний центр для перевірки чи ремонту. Всі ремонти можуть проводити тільки авторизовані сервісні пункти.

Неправильно виконаний ремонт може становити серйозну небезпеку для користувача.

1. Поставте прилад на прохолодну стійку поверхню, подалі від гарячих кухонних приладів, таких як: електрична плита, газовий конфорка тощо.

2. Переконайтесь, що ніщо не блокує вхід і вихід повітря в пристрій

3. Використовуйте пристрій лише на рівній поверхні, щоб запобігти розливу конденсату

4. Для забезпечення додаткового захисту доцільно встановити в електричному ланцюзі пристрій залишкового струму (RCD) з номінальним залишковим струмом, що не перевищує 30 мА. Запитайте про це електрика.

5. Регулярно чистіть повітряний фільтр. Частота очищення залежить від чистоти повітря.

6. Після вимкнення машини зачекайте принаймні 5 хвилин, перш ніж увімкнути її.

7. Не використовуйте прилад у сонячних місцях. Коли пристрій перегріється, захист від перегріву увімкнеться.

8. Для забезпечення ефективного охолодження слід зберігати відстань не менше 60 см між бічними стінками пристрою та стіною або меблями чи шторами.

9. Через обмежені показники роботи пристрою, якщо різниця між цільовою температурою та температурою навколишнього середовища занадто велика, цільова температура може бути досягнута.

10. Щоб зменшити ризик пожежі, ураження електричним струмом або травм при користуванні кондиціонером, дотримуйтесь таких основних заходів безпеки:

а) Підключіть до заземленої розетки за допомогою 3-х штифтів.

б) Не знімайте заземлюючий зубчик.

в) Не використовуйте адаптер.

г) Не використовуйте подовжувач.

д) Перед обслуговуванням відключіть кондиціонер.

f) Використовуйте двох або більше людей для переміщення та встановлення кондиціонера.

1. Не використовуйте засоби, що прискорюють процес розморожування чи очищення, крім тих, які рекомендовані виробником.

2. Пристрій слід зберігати в приміщенні без постійно діючих джерел займання, наприклад: відкритого вогню, газових приладів або електричних нагрівачів.

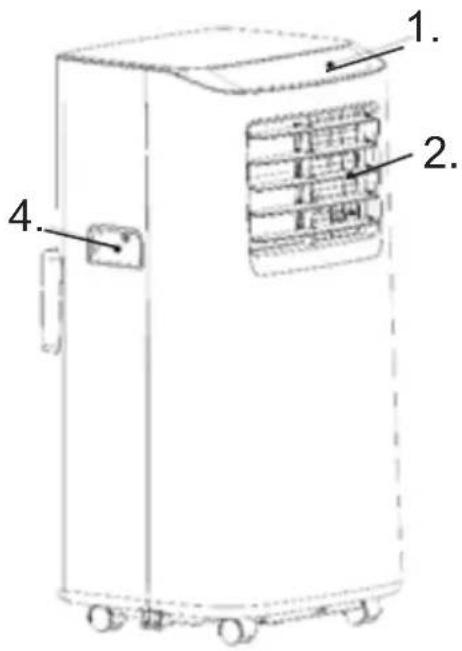

.Опис пристрою - Малюнок А

1. Панель управління 2. Випуск холодного повітря
2. Пульт дистанційного керування (малюнок Е) 4. Транспортна ручка
3. Вхід випарника з фільтром EVA 6. Витяжна труба повітря
4. Верхній отвір для зливу кулера 8. Отвір для зливу холодильника вниз
5. Віконний витяжний адаптер 10. З'єднувач вихлопної труби повітря

Опис панелі управління - зображення D.

A. Кнопка живлення
В. Кнопка режиму
С. Кнопка зменшення таймера / температури
D. Кнопка включення таймера / температури
Е. Кнопки сплячої моделі (D & F натиснуті разом у режимі охолодження)
F. Кнопка швидкості вентилятора
G. Кнопка таймера H. Світлодіодний екран

I. Рецептор сигналу для пульта дистанційного керування J. Лампа керування кругим режимом

К. Лампа керування сухим режимом L. Лампа управління вентилятором

М. Повна лампа управління водою N. Контрольна лампа режиму сну

О. Лампа керування увімкненням / вимкненням

Р. Лампа управління часом

Q, Лампа регулювання температури

Пульт дистанційного керування - малюнок Е

A. Кнопка живлення
В. Кнопка режиму
С. Кнопка зменшення таймера / температури D. Кнопка включення таймера / температури
E. Модель сну F. Кнопка швидкості вентилятора
G. Кнопка таймера

Експлуатація ПАНЕЛИ КОНТРОЛУ - малюнок D

Натисніть кнопку «А», щоб увімкнути та вимкнути машину, зумер один раз відтворить сигнал. Контрольна лампа "О" увімкне панель управління.

Натисніть кнопку «В» для переключення режиму між режимом охолодження → режимом вентилятора → режимом осушення повітря.

Натисніть кнопку "D / C" вгору / вниз, щоб змінити температуру настройки або час настройки, виконайте такі дії:

- Під час встановлення температури натисніть кнопку вгору або вниз, щоб вибрати необхідну температуру (недоступна в режимі вентилятора або осушувача).

- Під час встановлення часу натисніть кнопку вгору або кнопку вниз, щоб вибрати необхідний час.

Натисніть кнопку „F“, щоб вибрати швидкість вентилятора:

- У режимі охолодження та вентилятора натисніть кнопку «F», щоб вибрати роботу з високою або низькою швидкістю вітру. У надто холодних умовах він може не працювати відповідно до встановленої швидкості вітру.

- У режимі осушення повітря натискання кнопки «F» недійсне, і вентилятор насильно вибере роботу з низькою швидкістю вітру.

Натисніть кнопку "Е", щоб вибрати режим сну:

- У режимі охолодження натисніть обидві кнопки "F" та "D", щоб увімкнути сплячий режим, тоді пристрій буде працювати на енергозберігаючому та тихому режимах. Контрольна лампа моделі сну "N" вмикається на панелі управління.

Натисніть кнопку "G" для вибору періоду роботи, коли РК-екран блимає, натисніть кнопку "D" або кнопку "C", щоб вибрати необхідний часовий діапазон. Інтервал налаштування часу 1-24 години і може бути відрегульований вгору або вниз на одну годину. Миготіння закінчиться незабаром, і світлодіодний екран повернеться, щоб показати очікувану температуру навколишнього середовища.

Функція затримки запуску:

- налаштування затримки живлення:

Вимкніть пристрій, а потім натисніть кнопку "G", потім натисніть кнопку "D" або кнопку "C" вниз, щоб вибрати необхідне значення

часу. Максимальна потужність при затримці - 24 години. Пристрій увімкнеться після закінчення часу затримки.

- налаштування затримки вимкнення живлення:

Увімкніть пристрій, а потім натисніть кнопку "G", потім натисніть кнопку "D" або кнопку "C" вниз, щоб вибрати необхідне значення часу. Максимальний час затримки відключення електроенергії - 24 години. Пристрій вимкнеться після закінчення часу затримки.

Пульт дистанційного керування передає сигнали системі.

Кнопка "А" - прилад запуститься, коли він підключений до напруги або буде зупинений під час роботи, якщо натиснути цю кнопку.

Кнопка "В" - натисніть її, щоб вибрати режим роботи: прохолодний режим → сухий режим → режим вентилятора.

Кнопка "C" / "D" - натисніть, щоб регулювати температуру в приміщенні та таймер.

Кнопка "Е" - натисніть, щоб встановити або скасувати режим сну.

Кнопка "F" - натисніть її, щоб вибрати швидкість вентилятора в послідовності: низька / висока швидкість вітру.

Кнопка "G" - натисніть, щоб встановити час роботи від 1 до 24 годин.

ПРИБОРИ ЗАХИСТУ

1. Функція захисту від морозу:

У режимі охолодження, осушення або економії енергії, якщо температура вихлопної труби занадто низька, машина автоматично перейде в стан захисту; якщо температура вихлопної труби підвищиться до певної температури, вона може автоматично повернутися до нормальної роботи.

1. Функція захисту від переливу "М":

Коли вода в каструлі з водою перевищить рівень попередження, машина автоматично подасть сигнал тривоги, і індикатор "ПОВНО" буде миготіти "М". У цей час злийте воду згідно з інструкціями щодо дренажу. Після спорожнення води машина автоматично повернеться до початкового стану.

1. Функція захисту компресора

Щоб збільшити термін служби компресора, він має функцію захисту від затримки завантаження на 3 хвилини після вимикання компресора.

ІНСТРУКЦІЇ З ОБЛАДНАННЯ:

Ця машина має два способи дренажу: ручне дренаж та безперервне водовідведення.

1. Ручний дренаж - малюнок F1.

Коли пристрій припиняється після наповнення води, ви бачите на панелі керування індикатор "М" блимає. Вимкніть живлення пристрою та від'єднайте шнур живлення. Перемістіть машину обережно, щоб не розливати воду у каструлю з водою на дні корпусу. Поставте ємність з водою нижче відводу води за корпусом. Відкрутіть отвір для зливу холодного холодильника (8) та від'єднайте штепсельну вилку, вода автоматично потече в ємність з водою. Утримуйте належним чином дренажну кришку та воду. Під час дренажу тіло можна трохи нахилити назад. Якщо ємність з водою не може утримувати всю воду, перед тим, як ємність з водою наповнена, наповніть її водою вилки якнайшвидше, щоб запобігти попаданню води на підлогу або килим. Коли вода скидається, набийте пробку та затягніть дренажну кришку.

1. Безперервне водовідведення - варіант, застосовний до режиму осушення ТІЛЬКИ - показаний на малюнку F2.

Відкрутіть дренажну кришку та від'єднайте штепсельну вилку. Встановіть дренажну трубу (не входить до комплекту) у вихідний отвір для води. Підключіть дренажну трубу до відра.

ОЧИЩЕННЯ I ОБСЛУГОВУВАННЯ

Очищення: перед чищенням та технічним обслуговуванням вимкніть машину та вийміть вилку з розетки.

а) Прибирання житла

Почистіть поверхню пристрою мокрою м'якою тканиною. Не використовуйте хімічні речовини, такі як бензол, спирт, бензин, інакше поверхня пристрою буде пошкоджена або навіть уся машина буде пошкоджена.

б) Очищення фільтра EVA

Якщо екран фільтра забився пилом, а ефективність пристрою знижується, обов'язково очищайте екран фільтра раз на два тижні.

- Очистіть верхню рамку екрана фільтра - малюнок G.

- Відкрутіть один гвинт на задній кришці та зніміть сітку фільтра EVA (5).

- Поставте фільтр у теплу воду з нейтральним миючим засобом (близько 40 °C / 104 °F) і висушіть його в тіні після чистого промивання.

ЗБЕРІГАННЯ

1. Відкрутіть дренажний ковпак, відключіть штепсельну воду та відкачіть воду в каструлі з водою в інші ємності з водою або безпосередньо нахиліть корпус, щоб воду скидати в інші ємності.
2. Увімкніть пристрій, відрегулюйте його в режимі вентилятора з низькою швидкістю і підтримуйте цей стан, поки зливна труба (не входить до комплекту) не стане сухою, щоб зберегти внутрішню частину корпусу в сухому стані і не допустити його цвілі.
3. Вимкніть пристрій, вийміть вилку з розетки, встановіть вилку та кришку зливу.
4. Зніміть елементи витяжної труби повітря.
5. Накрийте кондиціонер пластиковим пакетом. Поставте кондиціонер у сухе місце, тримайте його в недоступному для дітей місці та вживайте заходів щодо проти пилу. 108
6. Вийміть акумулятори пульта дистанційного керування та утримуйте їх належним чином.

ВИРИШЕННЯ ПРОБЛЕМ

Не ремонтуйте пристрій самостійно. Кваліфікований ремонт позбавить гарантії.

Проблема I.: Кондиціонер не працює.

Причина 1: електрики немає. Отже, увімкніть його після підключення до розетки з електрикою.

Причина 2. Індикатор переливу відображає "FL". Отже, скидайте воду.

Причина 3: Температура навколишнього середовища занадто низька або занадто висока. Тож рекомендуємо використовувати пристрій при температурі 7-35 °C (44-95 °F).

Причина 4: У режимі охолодження температура в приміщенні нижче встановленої температури. Отже, змініть задану температуру.

Причина 5: У сухому режимі температура навколишнього середовища занадто низька. Так, пристрій слід розміщувати в приміщенні з температурою навколишнього середовища понад 17 °C (62 °F).

Проблема II. Охолоджуючий ефект не дуже хороший.

Причина 1: Є прямі сонячні промені. Отже, потягніть завису.

Причина 2: двері чи вікна відкриті; людей дуже багато; або в режимі охолодження є інші джерела тепла. Отже, закрийте двері та вікна та додайте новий кондиціонер.

Причина 3: Фільтр EVA забруднений. Отже, очистіть його.

Причина 4: Вхід або вихід повітря заблоковані. Отже, чіткі перешкоди.

Причина: пристрій не розміщується на рівній поверхні. Отже, поставте пристрій на рівне і жорстке місце, щоб зменшити шум.

Проблема IV.: Компрессор не працює.

Причина: Запускається захист від перегріву. Отже, зачекайте 3 хвилини, поки температура не знизиться, а потім перезапустіть машину.

Проблема V: Пульт дистанційного керування не працює.

Причина 1: Відстань між машиною та пультом управління занадто велика. Отже, нехай пульт дистанційного керування наблизиться до пристрою та переконайтесь, що пульт дистанційного керування безпосередньо стикається з рецептором сигналу (I) на панелі управління.

Причина 2: Пульт дистанційного керування не узгоджується з напрямком приймача дистанційного керування. Отже, зробіть так, як зазначено вище.

Причина 3: батареї вичерпані. Отже, замініть батареї.

Проблема VI. Відображає "E1".

Причина: Датчик температури труби ненормальний. Отже, зверніться до уповноваженої сервісної організації.

Задача VII. Відображає "E2"

Причина: Датчик температури в приміщенні ненормальний. Отже, зверніться до уповноваженої сервісної організації.

Примітка. Якщо виникають проблеми, не зазначені в таблиці, або рекомендовані рішення не працюють, зверніться до уповноваженої сервісної організації.

ТЕХНІЧНІ ДАНІ:

Потужність охолодження в БТУ: 7000 ВТУ / година

Потужність охолодження у ватах: 2060 Вт

Споживання енергії (охолодження) Вт: 792 Вт

Рівень шуму: <= 65 дБ

Потік повітря: 300 м3 / год

Енергетичний клас: А

Таймер: 24 години

Вага теплоносія R290: максимум 130 грам

Обережність, небезпека пожежі.

НЕ проколюйте та не горіть.

Майте на увазі, що холодоагент може не містити запаху.

У інтересах навколишнього середовища.

Будь ласка, віддайте картонну упаковку в місце збору мукулатури. Політиленові мішки (РЕ) викинути в смітник для пластику. Відпрацьований пристрій повинен бути відправлений у відповідну точку зберігання, тому що в пристрої є небезпечні інгредієнти, які можуть становити загрозу навколишньому середовищу. Електричний пристрій потрібно повернути так, щоб обмежити його повторне використання. Якщо у пристрої є батерейки, то потрібно їх витягнути і віддати до відповідного пунтку.
