AD 7909 - Gaisa kondicionētājs ADLER - Bezmaksas lietošanas instrukcija

Produkta veids	Mobilais monobloka gaisa kondicionieris
Zīmols	Adler
Modelis	AD 7909
Dzesēšanas jauda	7 000 BTU/h (2 060 W)
Elektroenerģijas patēriņš (dzesēšana)	792 W
Energoefektivitātes klase	A
Gaisa plūsma	300 m³/h
Trokšņa līmenis	≤ 65 dB
Dzesētājs	R290 (propāns), maks. 130 g
Barošana	220-240 V ~ 50 Hz, zemējuma kontaktligzda
Darbības režīmi	Dzesēšana, ventilācija, sausināšana, miega režīms
Ventilatora ātrumi	2 ātrumi (augsts un zems)
Taimeris	Aizkavēta izslēgšana/ieslēgšana no 1 līdz 24 stundām
Tālvadības pults	Jā, ar baterijām
Filtri	Noņemams un mazgājams EVA filtrs
Drenāža	Manuāla vai nepārtraukta (šļūtene nav iekļauta)
Izmēri (aptuveni)	40 x 30 x 70 cm (aptuveni)
Svars (aptuveni)	15 kg (aptuveni)
Apkope	Tīrīt filtru ik pēc 2 nedēļām
Drošība	Pretsala aizsardzība, pārplūdes aizsardzība, kompresora aizsardzība (aizkavēta iedarbināšana 3 min)
Lietošana	Tikai mājsaimniecībā, līdzena virsma, minimālais attālums 50 cm no sienām

Bieži uzdotie jautājumi - AD 7909 ADLER

Kā tīrīt Adler AD 7909 gaisa kondicioniera filtru?

Atvienojiet ierīci. Noņemiet EVA filtru (G attēls). Mazgājiet to siltā ūdenī (40°C) ar neitrālu mazgāšanas līdzekli. Noskalojiet un nožāvējiet ēnā, pirms ievietojat atpakaļ.

Ko darīt, ja mirgo indikators 'FULL' (M)?

Tas norāda, ka ūdens tvertne ir pilna. Izslēdziet ierīci, atvienojiet to. Novietojiet trauku zem apakšējās ūdens izplūdes atveres, atskrūvējiet iztukšošanas aizbāzni un ļaujiet ūdenim izplūst. Pēc iztukšošanas atkal pieskrūvējiet aizbāzni.

Ierīce nedzesē labi, ko pārbaudīt?

Pārbaudiet, vai logi un durvis ir aizvērti, vai filtrs nav aizsērējis, vai gaisa ieplūde/izplūde ir brīva un vai apkārtējā temperatūra nav pārāk augsta. Izvairieties no tiešas saules gaismas.

Vai ar šo ierīci varu izmantot pagarinātāju?

Nē, rokasgrāmata iesaka neizmantot pagarinātājus vai adapterus, lai novērstu ugunsgrēka vai elektriskā trieciena risku. Pievienojiet tieši zemējuma sienas kontaktligzdai.

Kā lietot Adler AD 7909 taimeri?

Nospiediet pogu 'G' (taimeris), līdz displejs sāk mirgot. Izmantojiet augšup/lejup pogas, lai iestatītu laiku no 1 līdz 24 stundām. Ierīce ieslēgsies vai izslēgsies pēc ieprogrammētā laika.

Ko nozīmē kļūdas kods E1 uz ekrāna?

Kods E1 norāda uz izplūdes caurules temperatūras sensora defektu. Sazinieties ar pilnvarotu servisa centru remontam.

Kādu dzesētāju izmanto šī ierīce?

Dzesētājs ir R290 (propāns), degoša gāze. Nepārduriet un nededziniet ierīci. Ievērojiet drošības noteikumus.

Ierīce rada troksni, ko darīt?

Pārliecinieties, ka ierīce ir novietota uz līdzenas un cietas virsmas. Pārbaudiet, vai tā nav sasvērta. Nelīdzens grīdas segums var pastiprināt vibrācijas.

Vai ierīci var izmantot nepārtraukti sausināšanas režīmā?

Jā, sausināšanas režīmā varat izmantot nepārtraukto drenāžu. Atskrūvējiet apakšējo iztukšošanas aizbāzni un pievienojiet šļūteni (nav iekļauta), lai ūdens nepārtraukti novadītu spainī.

Kā uzglabāt ierīci pēc sezonas?

Iztukšojiet ūdeni no tvertnes, darbiniet ierīci ventilācijas režīmā ar zemu ātrumu, lai izžāvētu iekšpusi. Atvienojiet, notīriet filtru, noņemiet izplūdes cauruli, pārklājiet ierīci ar plastmasas maisiņu un uzglabājiet sausā vietā.

LIETOŠANAS INSTRUKCIJA AD 7909 ADLER

1. Pirms ierīces izmantošanas izlasiet lietošanas instrukciju un ievērojiet tajā sniegtos norādījumus. Izgatavotājs nav atbildīgs par zaudējumiem, kas radušies, izmantojot ierīci pretēji paredzētajam mērķim vai nepareizu darbību.
2. Ierīce paredzēta tikai lietošanai mājās. Nelietojiet citiem mērķiem, kas nav paredzēti paredzētajam mērķim.
3. Ierīce jāpievieno maiņstrāvas kontaktligzdai tikai ar iezemētu 220-240 V ~ 50 Hz. Lai palielinātu ekspluatācijas drošību, vairākas elektriskās ierīces nedrīkst būt savienotas vienā strāvas ķēdē vienlaikus.
4. Esiet īpaši piesardzīgs, lietojot ierīci, kad tuvumā ir bērni. Neļaujiet bērniem spēlēties ar ierīci, neļaujiet to lietot bērniem vai cilvēkiem, kuri to nepazīst.

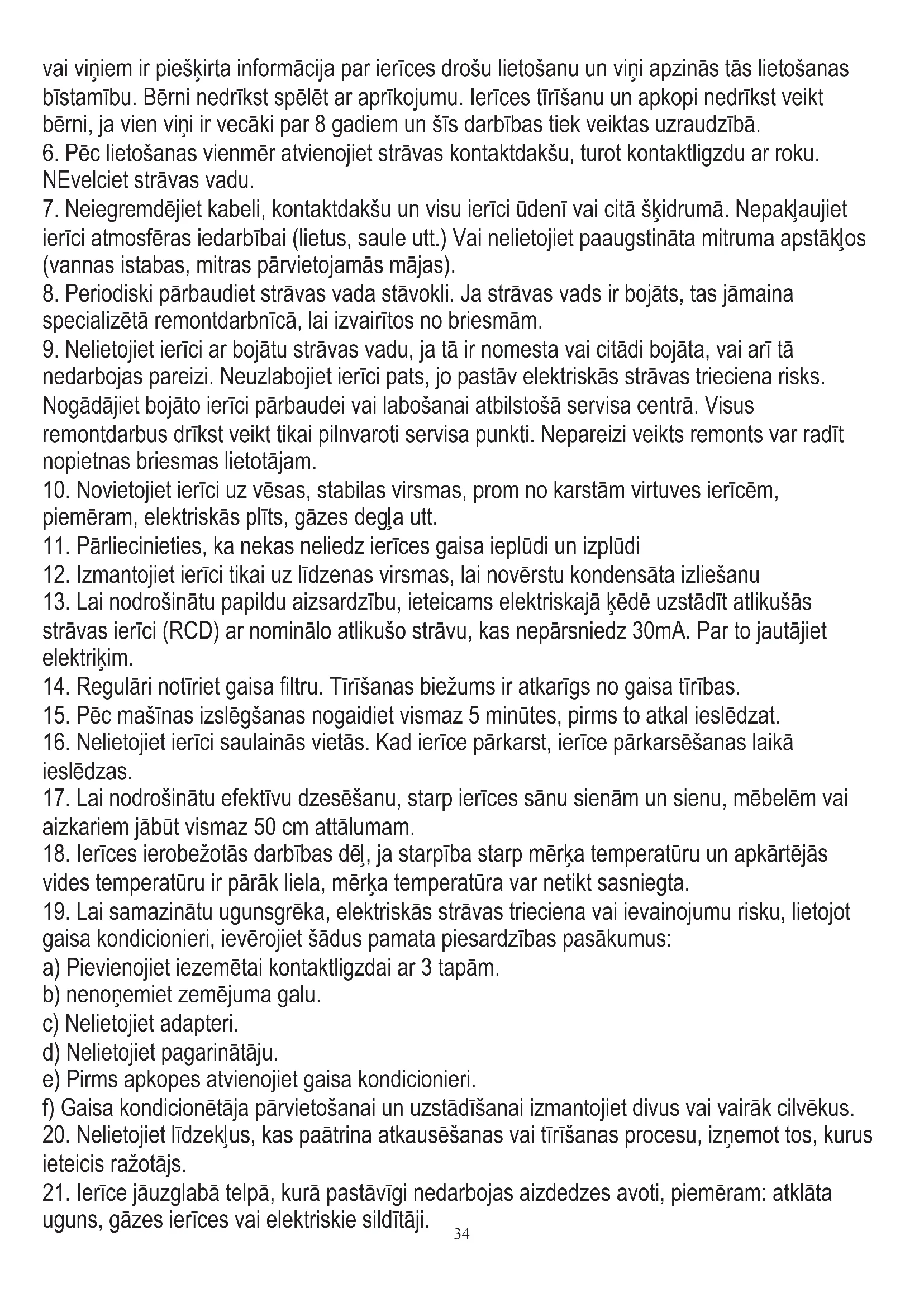

5. BRĪDINĀJUMS. Šo aprīkojumu var izmantot bērni, kas vecāki par 8 gadiem, un cilvēki ar ierobežotām fiziskām, maņu vai garīgajām spējām vai cilvēki, kuriem nav pieredzes vai zināšanu par šo aprīkojumu, ja tas tiek veikts atbildīgas personas uzraudzībā. viņu drošībai

vai viņiem ir piešķirta informācija par ierīces drošu lietošanu un viņi apzinās tās lietošanas bīstamību. Bērni nedrīkst spēlēt ar aprīkojumu. Ierīces tīrīšanu un apkopi nedrīkst veikt bērni, ja vien viņi ir vecāki par 8 gadiem un šīs darbības tiek veiktas uzraudzībā.

1. Pēc lietošanas vienmēr atvienojiet strāvas kontaktdakšu, turot kontaktligzdu ar roku. Nevelciet strāvas vadu.
2. Neiegremdējiet kabeli, kontaktdakšu un visu ierīci ūdenī vai citā šķidrumā. Nepakļaujiet ierīci atmosfēras iedarbībai (lietus, saule utt.) Vai nelietojiet paaugstināta mitruma apstākļos (vannas istabas, mitras pārvietojamās mājas).
3. Periodiski pārbaudiet strāvas vada stāvokli. Ja strāvas vads ir bojāts, tas jāmaina specializētā remontdarbnīcā, lai izvairītos no briesmām.
4. Nelietojiet ierīci ar bojātu strāvas vadu, ja tā ir nomesta vai citādi bojāta, vai arī tā nedarbojas pareizi. Neuzlabojiet ierīci pats, jo pastāv elektriskās strāvas trieciena risks.

Nogādājiet bojāto ierīci pārbaudei vai labošanai atbilstošā servisa centrā. Visus remontdarbus drīkst veikt tikai pilnvaroti servisa punkti. Nepareizi veikts remonts var radīt nopietnas briesmas lietotājam.

1. Novietojiet ierīci uz vēsas, stabilas virsmas, prom no karstām virtuves ierīcēm, piemēram, elektriskās plīts, gāzes degļa utt.
2. Pārliecinieties, ka nekas neliedz ierīces gaisa ieplūdi un izplūdi
3. Izmantojiet ierīci tikai uz līdzenas virsmas, lai novērstu kondensāta izliešanu.
4. Lai nodrošinātu papildu aizsardzību, ieteicams elektriskajā ķēdē uzstādīt atlikušās strāvas ierīci (RCD) ar nominālo atlikušo strāvu, kas nepārsniedz 30 mA. Par to jautājiet elektriķim.
5. Regulāri notīriet gaisa filtru. Tīrīšanas biežums ir atkarīgs no gaisa tīrības.
6. Pēc mašīnas izslēgšanas nogaidiet vismaz 5 minūtes, pirms to atkal ieslēdzat.
7. Nelietojiet ierīci saulainās vietās. Kad ierīce pārkarst, tā automātiski izslēdzas.
8. Lai nodrošinātu efektīvu dzesēšanu, starp ierīces sānu sienām un sienu, mēbelēm vai aizkariem jābūt vismaz 50 cm attālumam.
9. Ierīces ierobežotās darbības dēļ, ja starpība starp mērķa temperatūru un apkārtējās vides temperatūru ir pārāk liela, mērķa temperatūra var netikt sasniegta.
10. Lai samazinātu ugunsgrēka, elektriskās strāvas trieciena vai ievainojumu risku, lietojot gaisa kondicionieri, ievērojiet šādus pamata piesardzības pasākumus:

a) Pievienojiet iezemētai kontaktligzdai ar 3 tapām. b) Nenoņemiet zemējuma galu. c) Nelietojiet adapteri. d) Nelietojiet pagarinātāju. e) Pirms apkopes atvienojiet gaisa kondicionieri. f) Gaisa kondicionētāja pārvietošanai un uzstādīšanai izmantojiet divus vai vairāk cilvēkus. 20. Nelietojiet līdzekļus, kas paātrina atkausēšanas vai tīrīšanas procesu, izņemot tos, kurus ieteicis ražotājs. 21. Ierīce jāuzglabā telpā, kurā pastāvīgi nedarbojas aizdedzes avoti, piemēram: atklāta uguns, gāzes ierīces vai elektriskie sildītāji.

Ierīces apraksts - A attēls

1. Vadības panelis 2. Aukstā gaisa izvads
2. Tālvadības pults (attēls E) 4. Transportēšanas rokturis
3. Iztvaicētāja ieplūde ar EVA filtru. 6. Gaisa izplūdes caurule
4. Augšējā dzesētāja notekas caurums 8. Dzesētāja drenāžas atvere lejā
5. Logu izplūdes adapteris 10. Gaisa izplūdes caurules savienotājs

Vadības paneļa apraksts - D attēls.

A. Barošanas poga B. Režīma poga

C. Taimera / Temperatūras pazemināšanas poga D. Taimera / Temperatūras paaugstināšanas poga

E. Miega režīma pogas (D & F kopā nospiestas dzesēšanas režīmā) F. Ventilatora ātruma poga

G. Taimera poga H. LED ekrāns

I. Signāla uztvērējs tālvadības pultim J. Atdzesēšanas režīma kontrollampiņa K. Sausā režīma kontrollampiņa L. Ventilatora režīma kontrollampiņa M. Pilna ūdens kontrollampiņa N. Miega režīma kontrollampiņa O. Ieslēgšanas / izslēgšanas kontrollampiņa P. Laika kontrollampiņa Q. Temperatūras kontroles lampa

Tālvadības pults - E attēls

A. Barošanas poga B. Režīma poga C. Taimera / Temperatūras pazemināšanas poga D. Taimera / Temperatūras paaugstināšanas poga E. Miega režīms F. Ventilatora ātruma poga G. Taimera poga

Darbība ar vadības paneli - attēls D

Nospiediet pogu “A”, lai ieslēgtu un izslēgtu ierīci, zummers vienreiz atskaņos signālu. Kontrollampiņa “O” ieslēgs vadības paneli.

Nospiediet pogu “B”, lai pārslēgtu režīmu starp dzesēšanas režīmu → ventilatora režīmu → gaisa sausināšanas režīmu.

Nospiediet pogu "D / C" uz augšu / uz leju, lai mainītu iestatīšanas temperatūru vai iestatīšanas laiku, rīkojieties šādi:

• Temperatūras iestatīšanas laikā nospiediet pogu uz augšu vai uz leju, lai izvēlētos nepieciešamo temperatūru (nav pieejama ventilatora vai mitruma samazināšanas režīmā).
• Laika iestatīšanas laikā nospiediet pogu augšup vai lejup, lai izvēlētos vajadzīgo laiku.

Nospiediet pogu „F“, lai izvēlētos ventilatora ātrumu:

• Dzesēšanas un ventilatora režīmā nospiediet pogu “F”, lai izvēlētos darbību ar lielu vai mazu vēja ātrumu. Pārāk aukstos apstākļos tas var nedarboties atbilstoši iestatītajam vēja ātrumam.
• Sausināšanas režīmā pogas “F” nospiešana nav derīga, un ventilators piespiedu kārtā izvēlas darbību ar mazu vēja ātrumu.

Nospiediet pogu "E", lai izvēlētos miega režīmu:

- Dzesēšanas režīmā nospiediet abas pogas “F” un “D”, lai ieslēgtu miega režīmu, pēc tam ierīce darbosies enerģijas taupīšanas un klusuma režīmā. Miega režīma kontrollampiņa “N” ieslēgs vadības paneli.

Nospiediet pogu “G”, lai izvēlētos darbības periodu, kad LCD ekrāns mirgo, nospiediet augšupvērsto pogu “D” vai uz leju pogu “C”, lai izvēlētos nepieciešamo laika diapazonu. Laika iestatīšanas diapazons ir 1-24 stundas, un to var par vienu stundu palielināt vai samazināt. Mirgošana drīz beigsies, un LED ekrāns atgriezīsies, lai parādītu paredzamo apkārtējās vides temperatūru.

Aizkavēta starta funkcija:

- ieslēgšanas kavējuma iestatījums:

Izslēdziet ierīci un pēc tam nospiediet pogu “G”, pēc tam nospiediet uz augšu pogu “D” vai uz leju pogu “C”, lai izvēlētos vajadzīgo laika vērtību. Maksimālais ieslēgšanas kavējuma laiks ir 24 stundas. Pēc aizkaves laika ierīce tiks ieslēgta.

- izslēgšanās aizkaves iestatījums:

Ieslēdziet ierīci un pēc tam nospiediet pogu “G”, pēc tam nospiediet uz augšu pogu “D” vai uz leju pogu “C”, lai izvēlētos vajadzīgo laika vērtību. Maksimālais izslēgšanas kavējuma laiks ir 24 stundas. Pēc kavēšanās laika ierīce tiks izslēgta.

Tālvadības pults darbība - attēls E

Tālvadības pults pārsūta signālus uz sistēmu.

Poga "A" - ierīce tiks iedarbināta, kad tā tiek barota, vai tiks apturēta, kad tā darbojas, ja nospiedīsit šo pogu.

Poga "B" - nospiediet to, lai izvēlētos darbības režīmu: vēss režīms → sausais režīms → ventilatora režīms.

Poga "C" / "D" - nospiediet, lai pielāgotu istabas temperatūru un taimeri.

Poga "E" - nospiediet, lai iestatītu vai atceltu miega režīmu.

Poga "F" - nospiediet to, lai secīgi izvēlētos ventilatora ātrumu: zems / augsts vēja ātrums.

Poga "G" - nospiediet, lai iestatītu darbības laiku no 1 līdz 24 stundām.

AIZSARDZĪBAS IERĪCES

1. Aizsardzība pret salu:

Dzesēšanas, sausināšanas vai ekonomiskā energijas taupīšanas režīmā, ja izplūdes caurules temperatūra ir pārāk zema, mašīna automātiski nonāk aizsardzības statusā; ja izplūdes caurules temperatūra paaugstinās līdz noteiktai temperatūrai, tā var automātiski atgriezties normālā darbībā.

1. Pārplūdes aizsardzības funkcija "M":

Kad ūdens tvertnē ūdens līmenis pārsniedz brīdinājuma līmeni, iekārta automātiski izslēgs trauksmi un mirgos indikators "FULL" ("F"). Šādā gadījumā novadiet ūdeni saskaņā ar kanalizācijas instrukcijām. Pēc ūdens iztukšošanas iekārta automātiski atgriezīsies sākotnējā stāvoklī.

1. Kompresora aizsardzības funkcija

Lai pagarinātu kompresora kalpošanas laiku, tam ir 3 minūšu aizkavēta iedarbināšanas aizsardzība pēc kompresora izslēgšanas.

KANALIZĀCIJAS INSTRUKCIJA:

Šai iekārtai ir divas kanalizācijas metodes: manuālā kanalizācija un nepārtrauktā kanalizācija.

1. Manuālā kanalizācija - skatīt F1 attēlu.

Kad iekārta apstājas pēc ūdens uzpildīšanas, vadības panelī redzams, ka mirgo indikators "M". Izslēdziet iekārtu un atvienojiet strāvas kontaktdakšu. Uzmanīgi pārvietojiet iekārtu, lai neizšļakstītu ūdeni no ūdens tvertnes korpusa apakšā. Novietojiet ūdens trauku zem ūdens izplūdes atveres aizmugurē. Atskrūvējiet kanalizācijas vāku (8) un izņemiet ūdens aizbāzni, ūdens automātiski ieplūdīs ūdens traukā. Pareizi turiet kanalizācijas vāku un ūdens aizbāzni. Drenāžas laikā korpusu var nedaudz noliekt atpakaļ. Ja ūdens trauks nespēj saturēt visu ūdeni, pirms tas ir pilns, pēc iespējas ātrāk aizveriet ūdens izplūdi ar ūdens aizbāzni, lai ūdens neizplūstu uz grīdas vai paklāja. Kad ūdens ir iztecējis, ievietojiet ūdens aizbāzni un pievelciet kanalizācijas vāku.

1. Nepārtrauktā kanalizācija - opcija piemērojama TIKAI sausināšanas režīmam - parādīta F2 attēlā.

Noskrūvējiet kanalizācijas vāku un izņemiet ūdens aizbāzni. Ievietojiet kanalizācijas cauruli (nav iekļauta komplektā) ūdens izplūdes atverē. Pievienojiet kanalizācijas cauruli spainim.

TĪRĪŠANA UN APKOPE

Tīrīšana: pirms tīrīšanas un apkopes izslēdziet iekārtu un atvienojiet kontaktdakšu.

a) Korpusa tīrīšana

Notīriet iekārtas virsmu ar mitru, mīkstu drānu. Nelietojiet ķīmiskas vielas, piemēram, benzolu, spirtu, benzīnu, pretējā gadījumā tiks sabojāta iekārtas virsma vai pat visa iekārta.

b) EVA filtru tīrīšana

Ja filtra ekrāns ir aizsērējis ar putekļiem un iekārtas efektivitāte ir samazinājusies, noteikti notīriet filtra ekrānu reizi divās nedēļās.

- Notīriet augšējo filtra ekrāna rāmi - skatiet attēlu G.

- Atskrūvējiet aizmugurējā vāciņa vienu skrūvi un noņemiet EVA filtra sietu (5).

- Ielieciet filtru siltā ūdenī ar neitrālu mazgāšanas līdzekli (apmēram 40 °C / 104 °F) un pēc tīras skalošanas nosusiniet to ēnā.

UZGLABĀŠANA

1. Noskrūvējiet kanalizācijas vāku, atvienojiet ūdens kontaktdakšu un izlejiet ūdeni no ūdens tvertnes citos traukos vai tieši nolieciet korpusu, lai ūdeni izvadītu citos traukos.
2. Ieslēdziet ierīci, noregulējiet to uz maza ātruma ventilatora režīmu un uzturiet šo stāvokli, līdz kanalizācijas caurule (nav iekļauta komplektā) kļūst sausa, lai korpusa iekšpuse paliktu sausa un novērstu tās pelējumu.
3. Izslēdziet ierīci, noņemiet kontaktdakšu no kontaktligzdas, uzstādiet kontaktdakšu un kanalizācijas vāku.
4. Noņemiet gaisa izplūdes caurules elementus.
5. Pārklājiet gaisa kondicionētāju ar plastmasas maisiņu. Novietojiet gaisa kondicionētāju sausā vietā, turiet to bērniem nepieejamā vietā un veiciet putekļu kontroles pasākumus.
6. Izņemiet tālvadības pults baterijas un glabājiet tās pareizi.

PROBLĒMU NOVĒRŠANA

Neuzlabojiet ierīci pats. Kvalificēts remonts anulē garantiju.

I problēma. Gaisa kondicionieris nedarbojas.

1. Iemesls: nav elektrības. Tātad, ieslēdziet to pēc kontaktligzdas ar elektrību.
2. Iemesls: pārpildes indikators parāda "FL". Tātad, izlejiet ūdeni.
3. Iemesls: apkārtējā temperatūra ir par zemu vai par augstu. Tāpēc iesakiet ierīci izmantot temperatūrā 7-35 °C (44-95 °F).
4. Iemesls: dzesēšanas režīmā istabas temperatūra ir zemāka par iestatīto. Tātad mainiet iestatīto temperatūru.
5. Iemesls: sausajā režīmā apkārtējā temperatūra ir par zemu. Tātad ierīce jānovieto telpā, kuras apkārtējā temperatūra ir augstāka par 17°C (62 °F).

II problēma. Dzesēšanas efekts nav labs.

1. iemesls: ir tieša saules gaisma. Tātad, velciet aizkaru.
2. iemesls: durvis vai logi ir atvērti; ir daudz cilvēku; vai dzesēšanas režīmā ir arī citi siltuma avoti. Tāpēc aizveriet durvis un logus un pievienojiet jaunu gaisa kondicionētāju.
3. iemesls: EVA filtrs ir netīrs. Tātad, notīriet to.
4. iemesls: gaisa ieplūde vai izplūde ir bloķēta. Tātad, notīriet šķēršļus.

III problēma: liels troksnis

iemesls: ierīce nav novietota uz līdzenas virsmas. Tātad, novietojiet ierīci uz līdzenas un cietas vietas, lai samazinātu troksni.

IV problēma: Kompresors nedarbojas.

iemesls: Sākas aizsardzība pret pārkaršanu. Tāpēc pagaidiet 3 minūtes, līdz temperatūra tiek pazemināta, un pēc tam restartējiet mašīnu.

V problēma: Tālvadības pults nedarbojas.

1. iemesls: attālums starp mašīnu un tālvadības pulti ir pārāk liels. Tāpēc ļaujiet tālvadības pultim pietuvoties ierīcei un pārliecinieties, vai tālvadības pults ir tieši vērsta pret signāla uztvērēju (I) vadības panelī.
2. iemesls: tālvadības pults nav saskaņota ar tālvadības pults uztvērēja virzienu. Tātad rīkojieties tāpat kā iepriekš.
3. iemesls: Baterijas ir izlādējušās. Tātad, nomainiet baterijas.

VI problēma. Parāda 'E1'.

iemesls: cauruļvada temperatūras sensors nav normāls. Tāpēc, lūdzu, sazinieties ar pilnvarotu servisa organizāciju.

VII problēma. Parāda "E2"

iemesls: Telpas temperatūras sensors ir neparasts. Tāpēc, lūdzu, sazinieties ar pilnvaroto servisa organizāciju.

Piezīme: Ja rodas problēmas, kas nav uzskaitītas tabulā, vai ieteiktie risinājumi

organizāciju.

TEHNISKIE DATI:

Dzesēšanas jauda BTU: 7000 BTU / stundā

Dzesēšanas jauda vatos: 2060W

Enerģijas patēriņš (dzesēšanai) W: 792 W

Trokšņa līmenis: <= 65dB

Gaisa plūsma: 300 m3 / h

Enerģijas klase: A

Taimeris: 24 stundas

R290 dzesēšanas šķidruma svars: maks. 130 grami.

Piesardzība, ugunsbīstamība.

Neduriet un nededziniet.

Ņemiet vērā, ka dzesēšanas šķidrumam nedrīkst būt smakas.

Apkārtējās vides aizsardzība. Kartona iepakojumu, lūdzu, nododiet otrreizējai pārstrādei. Polietilēna maisiņus (PE) izmetiet plastmasas izstrādājumiem paredzētajos konteineros. Lietotās elektropreces nododiet attiecīgajos pieņemšanas punktos. Ierīcē satur bīstamas sastāvdaļas, kas var izraisīt draudus apkārtējai videi. Elektroierīce jānodod tā, lai ierobežotu tās atkārtotu izmantošanu. Ja ierīcē atrodas baterijas, izņemiet tās un nododiet pieņemšanas punktā atsevišķi. Produktu neizmetiet sadzīves atkritumu konteinerā!
