NAUDOJIMO INSTRUKCIJA AD 7909 ADLER

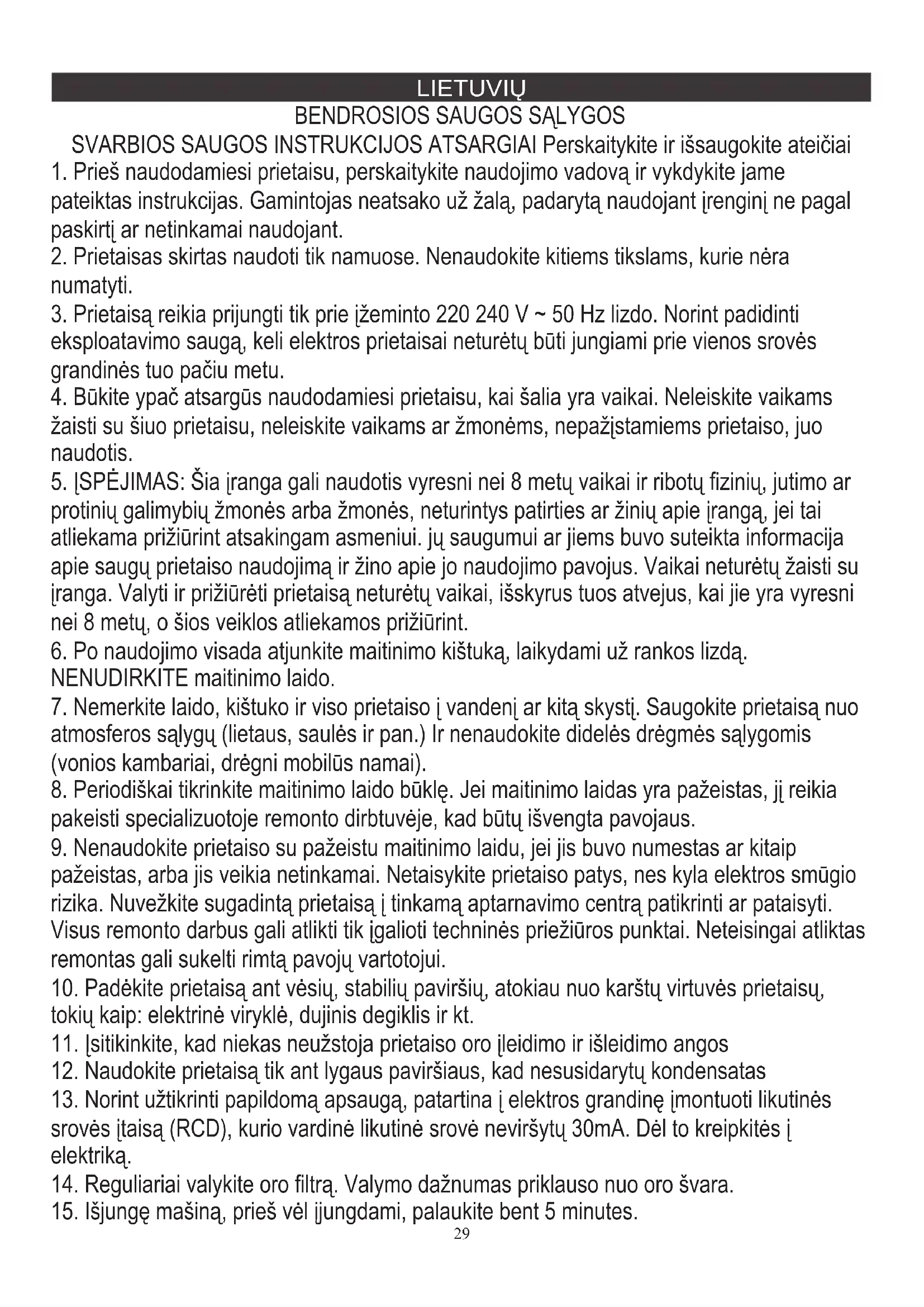

SVARBIOS SAUGOS INSTRUKCIJOS ATSARGIAI Perskaitykite ir išsaugokite ateičiai

1. Prieš naudodamiesi prietaisu, perskaitykite naudojimo vadovą ir vykdykite jame pateiktas instrukcijas. Gamintojas neatsako už žala, padarytą naudojant įrenginį ne pagal paskirtį ar netinkamai naudojant.
2. Prietaisas skirtas naudoti tik namuose. Nenaudokite kitiems tikslams, kurie néra numatyti.
3. Prietaisą reikia prijungti tik prie jžeminto 220 240 V \~ 50 Hz lizdo. Norint padidinti eksploatavimo sauga, keli elektros prietaisai neturėtų būti jungiami prie vienos srovės grandinės tuo pačiu metu.
4. Būkite ypač atsargūs naudodamiesi prietaisu, kai šalia yra vaikai. Neleiskite vaikams žaisti su šiuo prietaisu, neleiskite vaikams ar žmonėms, nepažįstamiems prietaiso, juo naudotis.
5. [SPÉJIMAS: Šia įranga gali naudotis vyresni nei 8 metų vaikai ir ribotų fizinių, jutimo ar protinių galimybių žmonės arba žmonės, neturintys patirties ar žinių apie įrangą, jei tai atliekama prižiūrint atsakingam asmeniui. jų saugumui ar jiems buvo suteikta informacija apie saugų prietaiso naudojimą ir žino apie jo naudojimo pavojus. Vaikai neturėtų žaisti su įranga. Valyti ir prižiūrėti prietaisą neturėtų vaikai, išskyrus tuos atvejus, kai jie yra vyresni nei 8 metų, o šios veiklos atliekamos prižiūrint.
6. Po naudojimo visada atjunkite maitinimo kištuka, laikydami už rankos lizdą. NENUDIRKITE maitinimo laido.
7. Nemerkite laido, kištuko ir viso prietaiso i vandenj ar kitą skysti. Saugokite prietaisą nuo atmosferos sąlygų (lietaus, saulės ir pan.) Ir nenaudokite didelės drėgmės sąlygomis (vonios kambariai, drėgni mobilūs namai).
8. Periodiškai tikrinkite maitinimo laido būklę. Jei maitinimo laidas yra pažeistas, jl reikia pakeisti specializuotoje remonto dirbtuvėje, kad būtų išvengta pavjoaus.
9. Nenaudokite prietaiso su pažeistu maitinimo laidu, jei jis buvo numestas ar kitaip pažeistas, arba jis veikia netinkamai. Netaisykite prietaiso patys, nes kyla elektros smūgio rizika. Nuvežkite sugadintą prietaisą i tinkamą aptarnavimo centra patikrinti ar pataisyti. Visus remonto darbus gali atlikti tik įgalioti techninės priežiūros punktai. Neteisingai atliktas remontas gali sukelti rimtą pavojų vartotojui.
10. Padėkite prietaisą ant vėsių, stabilių paviršių, atokiau nuo karštų virtuvės prietaisų, tokių kaip: elektrinė viryklė, dujinis degiklis ir kt.
11. [sitikinkite, kad niekas neužstoja prietaiso oro jeleidimo ir išleidimo angos
12. Naudokite prietaisą tik ant lygaus pavirśiaus, kad nesusidarytu kondensatas
13. Norint užtikrinti papildomą apsaugą, patartina i elektros grandinę jmontuoti likutinės srovės įtaisą (RCD), kurio vardinė likutinė srovė neviršytų 30mA. Dėl to kreipkitės i elektrika.
14. Reguliariai valykite oro filtrą. Valymo dažnumas priklauso nuo oro švara.

15. Išjunge mašina, prieš vėl ijungdami, palaukite bent 5 minutes.

16. Nenaudokite prietaiso saulètose vietose. Kai prietaisas perkaista, apsauga nuo perkaitimo ijungs irengini.

17. Kad būtų užtikrintas efektyvus aušinimas, tarp prietaiso šoninių sienelių ir sienos, baldų ar užuolaidų turėtų būti laikomas ne mažesnis kaip 50 cm atstumas.
18. Dėl riboto prietaiso veikimo, jei tikslinės ir aplinkos temperatūros skirtumas yra per didelis, tikslinė temperatūra gali būti nepasiekta.
19. Norėdami sumažinti gaisro, elektros smūgio ar sužeidimo rizika, kai naudojate oro kondicionierių, laikykitės šių pagrindinių atsargumo priemonių:

a) Prijunkite prie jžeminto lizdo 3 kaiščiais.
b) Nenuimkite ižeminimo gnybto.
c) Nenaudokite adapterio.
d) Nenaudokite ilgintuvo.
e) Prieš atlikdami techninę priežiūrą, atjunkite oro kondicionierių.
f) Norėdami perkelti ir sumontuoti oro kondicionierių, naudokite du ar daugiau žmonių.
20. Nenaudokite agentų, kurie pagreitina atitirpinimo ar valymo procesą, išskyrus tuos, kuriuos rekomenduoja gamintojas.
21. Prietaisą reikia laikyti kambaryje, kuriame nėra nuolat veikiančių uždegimo šaltinių, pavyzdžiui: atvira ugnis, dujiniai prietaisai ar elektriniai šildytuvai.

lrenginio aprašymas - A paveikslas

1. Valdymo pultas 2. Šalto oro išleidimo anga
2. Nuotolinio valdymo pultas (E paveikslas) 4. Transportavimo rankena
3. Garintuvo jėjimas su EVA filtru. 6. Oro išmetimo vamzdis
4. Viršutinė aušintuvo kanalizacijos anga 8. Žemutinė aušintuvo kanalizacijos anga
5. Lango išmetimo adapteris 10. Oro išmetimo vamzdžio jungtis

Valdymo skydo aprašymas - D paveikslas.

A. Maitinimo mygtukas B. Režimo mygtukas
C. Laikmačio / temperatūros mažinimo mygtukas D. Laikmačio / temperatūros padidinimo mygtukas
E. Miego modelio mygtukai (D & F aušinimo režimu paspausti kartu) F. Ventiliatoriaus greičio mygtukas
G. Laikmačio mygtukas H. LED ekranas

I. Nuotolinio valdymo pulto signalo receptoriai J. Aušinimo režimo valdymo lemputė
K. Kontrolinė lemputė sausuoju režimu. L. Ventiliatoriaus režimo kontrolinė lemputė
M. Pilno vandens kontrolinė lemputė N. Miego režimo kontrolinė lemputė
O. Kontrolinės lemputės jungimas / išjungimas P. Laiko kontrolės lemputė
Q, temperatūros kontrolės lemputė

Nuotolinio valdymo pultas - E paveikslas

A. Maitinimo mygtukas B. Režimo mygtukas
C. Laikmačio / temperatūros mažinimo mygtukas D. Laikmačio / temperatūros padidinimo mygtukas
E. Miego modelis F. Ventiliatoriaus greičio mygtukas
G. Laikmačio mygtukas

Valdymo pulto veikimas - D paveikslas

Paspauskite mygtuką „A“, kad ijungtumėte ir išjungtumėte aparata, švilpukas pasigirs signalą vieną kartą. Valdymo pultas „O“ įsijungs.

Paspauskite mygtuką „B“, kad perjungtumėte režimą iš vieno į kitą į vėsinimo režimą → ventiliatoriaus režimą → sausinimo režimą.

Paspauskite mygtuką „D / C“ aukštyn / žemyn, norėdami pakeisti nustatymo temperatūrą ar laiko trukmę, atlikite šiuos veiksmus:

• Kol nustatote temperatūrą, paspauskite mygtuką aukštyn arba žemyn, kad pasirinktumėte reikiamą temperatūrą (negalima ventiliatoriaus ar oro sausinimo režime).
• Nustatydami laiką, paspauskite aukštyn arba žemyn myotukus, kad pasirinktumėte reikiamą laiką.

Paspauskite mygtuka „F“, kad pasirinktumete ventiliatoriaus greitj:

- Vėsinimo ir ventiliatoriaus režime paspauskite mygtuką „F“, kad pasirinktumėte veikimą dideliu ar mažu vėjo greičiu. Per šaltomis sąlygomis jis gali važiuoti ne pagal nustatytą vėjo greitį.

- Sausinimo režime paspausti mygtuką „F“ yra neteisinga, o ventiliatorius priverstinai pasirenka mažo véjo greičio režimą.

Paspauskite mygtuką „E“, kad pasirinktumėte miego režimą:

- Šaldymo režime paspauskite abu mygtukus „F“ ir „D“, kad ijungtumėte miego režimą, tada įrenginys veiks energiją taupančiu ir tyliu veidu. Miego modelio valdymo lemputė „N“ įsijungs valdymo skydelyje.

Paspauskite mygtuką „G“, kad pasirinktumėte veikimo periodą, kai LCD ekranas mirksi, paspauskite aukštyn mygtuką „D“ arba žemyn mygtuką „C“, kad pasirinktumėte reikiamą laiko intervalą. Laiko nustatymo intervalas 1–24 valandos ir gali būti padidintas arba sumažintas viena valanda. Mirksėjimas greitai baigsis ir LED ekranas vėl rodys numatomą aplinkos temperatūrą.

Paleidimo pradžios funkcija:

- ljungimo delsos nustatymas:

Išjunkite įrenginį ir paspauskite mygtuką „G“, tada paspauskite aukštyn mygtuką „D“ arba žemyn mygtuką „C“, kad pasirinktumėte reikiamą laiko vertę. Maksimalus įjungimo atidėjimo laikas yra 24 valandos. Įrenginys bus įjungtas pasibaigus vėlavimo laikui.

- Maitinimo išjungimo vėlinimo nustatymas:

ljunkite įrenginį ir paspauskite mygtuką „G“, tada paspauskite aukštyn mygtuką „D“ arba žemyn mygtuką „C“, kad pasirinktumėte reikiamą laiko vertę. Maksimalus išjungimo delsos laikas yra 24 valandos. Prietaisas bus išjungtas pasibaigus vėlavimo laikui.

Nuotolinio valdiklio veikimas - E paveikslas

Nuotolinis valdiklis perduoda signalus i sistema.

Mygtukas „A“ - prietaisas bus ijungtas, kai jis bus ijungtas, arba bus sustabdytas, kai jis veiks, jei paspausite šj mygtuką.

Mygtukas „B“ - paspauskite jį norėdami pasirinkti darbo režimą: vėsos režimas → sausas režimas → ventiliatoriaus režimas.

Mygtukas „C“ / „D“ - paspauskite, kad sureguliuotumėte kambario temperatūrą ir laikmatį.

Mygtukas „E“ - paspauskite, jei norite nustatyti arba atšaukti miego režimą.

Mygtukas „F“ - paspauskite jj, kad pasirinktumete ventiliatoriaus greitį iš eilės: žemas / didelis vėjo greitis.

Mygtukas „G“ - paspauskite, kad nustatytumėte veikimo laiką nuo 1 iki 24 valandų.

APSAUGOS PRIETAISAI

1. Apsaugos nuo užšalimo funkcija:

Jei aušinimo, sausinimo arba ekonominio energijos taupymo režimas, jei išmetimo vamzdžio temperatūra yra per žema, mašina automatiškai įgis apsaugos būseną; Jei išmetimo vamzdžio temperatūra pakyla iki tam tikros temperatūros, jis gali automatiškai grįžti į normalų režimą.

1. Apsaugos nuo perpildymo funkcija „M“:

Kai vanduo vandens telkinyje viršija įspėjamajį lygį, mašina automatiškai pasigirs aliarmas ir mirksės „FULL“ indikatoriaus lemputė „M“. Šiuo metu nusausinkite vandenį pagal kanalizacijos instrukcijas. Išleidus vandenį mašina automatiškai grįš į pradinę būseną.

1. Kompresoriaus apsaugos funkcija

Norėdami pailginti kompresoriaus tarnavimo laiką, jis turi 3 minučių apsaugos nuo paleidimo pradžios funkciją, kai kompresorius yra išjungtas.

NUSTATYMO INSTRUKCIJA:

Ši mašina turi du drenažo būdus: rankinį ir nuolatinį drenažą.

1. Rankinis kanalizacija - F1 paveikslas.

Kai prietaisas sustos, kai vanduo pilnas, valdymo pulte pamatysite, kad mirksi „M“ kontrolinė lemputė. Išjunkite įrenginio maitinimą ir atjunkite maitinimo kištuką. Atsargiai judėkite mašina, kad vandens apačioje, esančioje kūno apačioje, nepatektų vandens. Vandens talpyklą pastatykite žemiau vandens išleidimo angos už korpuso. Atsukite apatinę aušintuvo kanalizacijos angą (8) ir ištraukite vandens kištuką, vanduo automatiškai tekės į vandens indą. Tinkamai laikykite kanalizacijos dangtį ir vandens kamštį. Drenažo metu kūną galima šiek tiek pakreipti atgal. Jei vandens rezervuaras negali išlaikyti viso vandens, prieš pildant vandens indą, kuo greičiau užpildykite vandens išleidimo angą vandens kištuku, kad vanduo nepatektų ant grindų ar kilimo. Kai vanduo išleidžiamas, užkimškite vandens kamštį ir priveržkite kanalizacijos dangtį.

1. Nepertraukiamas drenažas - parinktis taikoma TIK sausinimo režimui - parodyta F2 paveikslėlyje.

Atsukite kanalizacijos dangtį ir atjunkite vandens kištuką. įleiskite kanalizacijos vamzdį (nejeina i komplektą) i vandens išleidimo angą. Prijunkite kanalizacijos vamzdį prie kibiro.

VALYMAS IR PRIEŽIŪRA

Valymas: prieš valymą ir priežiūrą išjunkite mašiną ir atjunkite kištuką.

a) Būsto valymas

Valykite prietaiso paviršių šlapia minkšta šluoste. Nenaudokite chemikalų, tokių kaip benzenas, alkoholis, benzinas, kitaip pažeisite prietaiso paviršių ar net visą mašiną.

b) EVA filtrų valymas

Jei filtro ekranas yra užkimštas dulkėmis, o prietaiso efektyvumas sumažėja, būtinai valykite filtro ekraną kartą per dvi savaites.

- Nuvalykite viršutinj filtro ekrano rémą - G nuotrauka

- Atsukite vieną galinio dangtelio varžtą ir nuimkite EVA filtro tinklelj (5).

- [dėkite filtrą i šiltą vandenį su neutraliu plovikliu (apie 40 °C / 104 °F) ir išdžiovinkite jį šešėlyje.

LAIKYMAS

1. Atsukite kanalizacijos dangtį, ištraukite vandens kištuką ir išleiskite vandenį vandens talpykloje į kitas vandens talpyklas arba tiesiogiai pakreipkite korpusą, kad išleistumėte vandenį į kitus indus.

2. Ijunkite prietaisą, nustatykite jį i mažo greičio ventiliatoriaus režimą ir palaikykite šią būseną, kol kanalizacijos vamzdis (nejtrauktas i komplektą) išdžius, kad korpuso vidus liktų sausas ir jis negalėtų formuotis.

3. Išjunkite prietaisą, ištraukite kištuką iš lizdo, įstatykite kištuką ir kanalizacijos dangtį.

4. Nuimkite oro išmetimo vamzdžio elementus.

5. Uždenkite oro kondicionierių plastikiniu maišeliu. Padėkite oro kondicionierių sausoje vietoje, laikykite jį vaikams nepasiekiamoje vietoje ir imkitės dulkių kontrolės priemonių.

6. Išimkite nuotolinio valdymo pulto baterijas ir laikykite jas tinkamai.

PROBLEMÚ SPRENDIMAS

Netaisykite prietaiso patys. Kvalifikuotas remontas negalioja.

2 priežastis: perpildymo indikatorius rodo „FL“. Taigi, išleisk vandenj.

3 priežastis: aplinkos temperatūra yra per žema arba per aukšta. Taigi, rekomenduokite prietaisą naudoti 7–35 °C (44–95 °F) temperatūroje.

4 priežastis: vėsinimo režime kambario temperatūra yra žemesnė už nustatytą. Taigi, pakeiskite nustatytą temperatūrą.

5 priežastis: esant sausam režimui, aplinkos temperatūra yra per žema. Taigi, prietaisą reikia pastatyti kambaryje, kurio aplinkos temperatūra yra didesnė kaip 17 °C (62 °F).

Il problema: aušinimo poveikis néra geras.

1 priežastis: Yra tiesioginių saulės spindulių. Taigi, patraukite užuolaidą.

2 priežastis: durys ar langai yra atviri; yra daug žmonių; arba aušinimo režimu yra ir kitų šilumos šaltinių. Taigi uždarykite duris ir langus bei įdėkite naują oro kondicionierių.

3 priežastis: EVA filtras yra nešvarus. Taigi, išvalykite.

4 priežastis: oro įleidimo ar išleidimo anga yra užblokuota. Taigi, pašalinkite kliūtis.

III problema: didelis triukšmas

Priežastis: lrenginys nėra pastatytas ant lygaus paviršiaus. Taigi, padėkite prietaisą ant plokščios ir kietos vietos,

kad sumažintumėte triukšmą.

IV problema: kompresorius neveikia.

Priežastis: Prasideda apsauga nuo perkaitimo. Taigi palaukite 3 minutes, kol sumažės temperatūra, tada paleiskite mašiną iš naujo.

V problema. Nuotolinio valdymo pultas neveikia.

1 priežastis: atstumas tarp mašinos ir nuotolinio valdymo pulto yra per didelis. Taigi, leiskite nuotolinio valdymo pultui priartėti prie įrenginio ir įsitikinkite, kad nuotolinio valdymo pultas tiesiogiai nukreiptas į signalo imtuvą (I) valdymo pulte.

2 priežastis: nuotolinio valdymo pultas nėra suderintas su nuotolinio valdymo imtuvo kryptimi. Taigi darykite taip, kaip aprašyta aukščiau.

3 priežastis: Baterijos yra išeikvotos. Taigi, pakeiskite baterijas.

VI problema: rodo „E1“.

Priežastis: vamzdžio temperatūros jutiklis yra nenormalus. Taigi, susisiekite su įgaliota aptarnavimo organizacija.

VII problema: rodomas „E2“

Priežastis: kambario temperatūros jutiklis yra nenormalus. Taigi, susisiekite su įgaliota aptarnavimo organizacija.

Pastaba: Jei kyla problemų, neišvardytų lentelėje, arba rekomenduojami sprendimai neveikia, kreipkitės j

profesionalų aptarnavimo organizacija.

TECHNINIAI DUOMENYS:

Aušinimo galia BTU: 7000 BTU / val

Aušinimo galia vatais: 2060W

Energijos sąnaudos (aušinimas) W: 792 W

Türis: <= 65 dB

Oro srautas: 300 m3 / h

Energijos klasė: A

Laikmatis: 24 valandos

R290 aušinimo skysčio svoris: maks. 130 gramų

Atsargiai, gaisro pavojus.

NEGALIMA pradurti ir nedeginti.

Atminkite, kad šaltnešis neturi kvapo.

Rūpinantis aplinka. Kartono pakuotes atiduoti j makulatūrą. Polietileno (PE) maišelius mesti j plastikui skirtą konteinerį. Susidėvėjusi prietaisą atiduoti j atitinkamą atliekų surinkimo vietą, nes prietaise esančios pavojingos medžiagos gali kelti grėsmę aplinkai. Elektrinį prietaisą atiduoti tokį, kad nebūtų galima jo pakartotinai naudoti ir panaudoti. Jeigu prietaise yra baterijos, būtina jas išimti ir atskirai atiduoti j atliekų surinkimo vietą. Nemesti prietaiso j buitinių atliekų konteinerį!
