LIETOŠANAS INSTRUKCIJA BHW 1549 VR Flex

Iv Lietošanas pamācības oriģināls ...... 166

Trokšni un vibrācija 168

Iss apskats 169

Tehniskā informācija .....170

Lietošanas noteikumi .....171

Tehniskā apkope un kopšana .....173

Norādījumi par likvidēšanu .....174

C€-Atbilstība....174

Atbildības izslēgšana .....174

Izmantotie simboli

BRĪDINĀJUMS!

Apzīmē tiešu draudošu bīstamību.

Sī norādījuma neievērošanas gadījumā draud nāve vai loti smagas traumas.

UZMANĪBU!

Apzīmē iespējamu bīstamu situāciju.

Sī norādījuma neievērošanas gadījumā draud traumas vai materiāli zaudējumi.

NORĀDĪJUMS

Apzīmē izmantošanas ieteikumus un svarīgu informāciju.

Simboli uz instrumenta

Pirms ekspluatācijas izlasiet lietošanas pamācību!

Nēsājiet acu aizsargu!

Nēsājiet trokšņu aizsargu!

Norādījums par vecās iekārtas likvidēšanu (sk. 174. lpp.)!

Jūsu drošībai

BRĪDINĀJUMS!

Pirms elektroinstrumenta izmantošanas izlasiet un rīkojieties saskaņā ar:

– šo lietošanas pamācību,
- pievienotās brošūras „Vispārējiem drošības tehnikas norādījumiem” darbā ar elektroinstrumentiem (Aprakstu-Nr.: 315.915),
- darba iecirknī paredzētajiem nelaimes gadījumu aizsardzības noteikumiem un instrukcijām.

Šis elektroinstruments izgatavots atbilstoši tehnikas limenim, un balstoties uz atzītiem darba drošības tehnikas noteikumiem.

Neskatoties uz to, tās izmantotājam vai trešajām personām ekspluatēšanas laikā var rasties dzīvībai bīstamas situācijas, kā arī mašīnas bojājumi vai citi materiāli zaudējumi. Elektroinstrumentu drīkst izmantot tikai

• pa redzētajiem darbiem,
• drošības tehnikas noteikumiem atbilstošā stāvoklī.

Drošību ietekmējoši traucējumi nekavējoties jānovērš.

Noteikumiem atbilstoša izmantošana

Šis urbšanas agregāts paredzēts

– profesionālai izmantošanai rūpniecībā un amatniecībā,
– caurumu un dobumu urbšanai dabiskajos būvakmeņos, betonā un radniecīgos materiālos ar dimanta urbjiem, izmantojot ūdeni,
– urbšanai ar roku vai izmantojot urbjstat- ņus, kuri ir norādīti šajā lietošanas pamācībā, vai kurus ir ieteicis ražotājs,
– izmantošanai ar instrumentu un aprīko-jumu, kas ir norādīts šajā lietošanas pamācībā, vai ko ir ieteicis ražotājs. Nedrīkst pārsniegt pieļaujamo aploces ātrumu un maksimālo diametru.

Drošības tehnikas noteikumi darbam ar urbšanas agregātu

BRĪDINĀJUMS!

Izlasiet visus drošības tehnikas noteikumus un norādījumus. Drošības tehnikas noteikumu un norādījumu neievērošanas gadījumā, var tikt izraisītas elektrotraumas, ugunsgrēks un/vai citi smagi ievainojumi.

Uzglabājiet drošības tehnikas noteikumus un norādījumus nākotnei.

■ Šis elektroinstruments paredzēts izmantošanai kā iekārta ar tai paredzētajiem instrumentiem un aprīkojumu. levērojiet visus drošības tehnika noteikumus, norādījumus, attēlojumus un datus, kurus Jūs sanēmāt kopā ar šo ierīci.

Ja netiks ievēroti sekojošie norādījumi, tad var tikt izraisīta elektrotrauma, uguns un/vai smagi ievainojumi. Izmantojot elektroinstrumentu darbiem, kuriem tas nav paredzēts, var tikt izraisīta bīstamība un traumas.

■ Neizmantojiet aprīkojumu, kuru ražotājs nav speciāli paredzējis vai ieteicis šim elektroinstrumentam.

Tas apstāklis, ka Jūs varat aprīkojumu piestiprināt pie sava elektroinstrumenta, vēl negarantē tā drošu izmantošanu.

■ Nēsājiet trokšņu aizsargu!

Trokšna iedarbība var izraisīt dzirdes zudumu.

■ Strādājot turiet elektroinstrumentu stingri abās rokās pie tam paredzētajiem rokturiem un nodrošiniet stabilu stāju.

Ar divām rokām elektroinstrumentu var vadīt drošāk.

■ Izmantojiet piemērotus kontrola-parātus apslēptu elektropadeves vadu konstatēšanai vai iesaistiet vietējo elektroapgādes dienestu.

Kontakts ar elektriskajiem vadiem var izraisīt degšanu un elektrotraumas.

Gāzes vada bojājumi var izraisīt sprā-dzienu. leklūšana ūdensvadā izraisa materiālos zaudējumus vai var izraisīt elektrotraumu.

■ levērojiet, lai tīkla kabelis neatrastos rotējošo izmantojamo instrumentu tuvumā. Ja tiek pazaudēta kontrole pār ierīci, tad tīkla kabeli var pārgriezt vai aizskart un Jūsu delna vai roka var iekļut rotējošajā izmantojamā instrumentā.

■ Nodrošiniet sagatavi.

Ar iespīlēšanas ierīcēm vai skrūvspīlēm nostiprinātu sagatavi ir drošāk turēt nekā ar rokām.

■ Pirms elektroinstrumenta nolikšanas nogaidiet, līdz tā darbība pilnīgi apstājas.

lesaistāmais instruments var aizkerties un izraisīt kontroles zudumu pār elektro-instrumentu.

■ Šo mašīnu darbība ir atļauta tikai ar līdzpiegādātā PRCD slēdža palīdzību. PRCD slēdzi obligāti jāpārbauda pirms katras izmantošanas.

■ Pirms visu elektroinstrumenta apkopes darbu uzsākšanas atvienojiet tīkla kontaktdakšu.

■ Elektroinstrumenta remontdarbus, kā piem., tīkla kabeļa nomaiņu, drīkst izpildīt tikai ražotāja tehniskā servisa dienestā.

Trokšni un vibrācija

Trokšņu un svārstību koeficienti tika noteikti atbilstoši EN 60745.

Ar A novērtētais ierīces trokšņa līmenis parasti sastāda:

– skañas spiediena limeni: 85,6 dB(A);

– Skaņas jaudas līmenis: 96,6 dB(A);

- Nedrošiba:

Svārstību summārā vērtība

(urbjot dabiskajos būvakmeņos):

- Emisijas koeficients

(pilnurbis ∅ 8 mm) a _h=3,2m/^2s

(gredzenurbis ∅ 12 mm) a h=4,8 m/s

- N e d r o š ība: K ^2

UZMANĪBU!

Dotās mērvienības attiecas uz jaunām ierīcēm. Izmantojot katru dienu, izmainās trokšņu un svārstību koeficienti.

NORĀDĪJUMS

Šajās tehniskajās prasībās norādītais svārstību līmenis ir izmērīts atbilstoši EN 60745 normētajai mērišanas metodei un elektroinstrumentu salīdzināšanai var tik savstarpēji izmantots. Tas ir piemērots arī iepriekšējai svārstību slodzes novērtēšanai.

Dotais svārstību līmenis parāda galvenos elektroinstrumenta izmantošanas veidus.

K = 3BøBja elektroinstruments ar atškirīgiem rezerves instrumentiem vai nepietiekamu apkopi tiek pielietots citādai izmantošanai, tad var rasties svārstību līmeņa novirzes. Tas var ievērojami palielināt svārstību slodzi visā darba laika periodā.

Precīzai svārstību slodzes noteikšanai jānem vērā arī taš laiks, kurā ierīce irgān izslēgta, vai arī darbojas, bet faktiski neatrodas darba procesā.

Tas var ievērojami samazināt svārstību slodzi visā darba laika periodā.

Sastādiet drošības tehnikas papildnoteikumus strādājošās personas aizsardzībai pret svārstību iedarbību, kā piem., attiecībā uz: elektroinstrumenta un rezerves instrumentu apkopi, roku siltuma saglabāšanu, darba procesu organizāciju.

UZMANĪBU!

Škaņas spiedienam pārsniedzot 85 dB(A), jānēsā skaņas aizsargu.

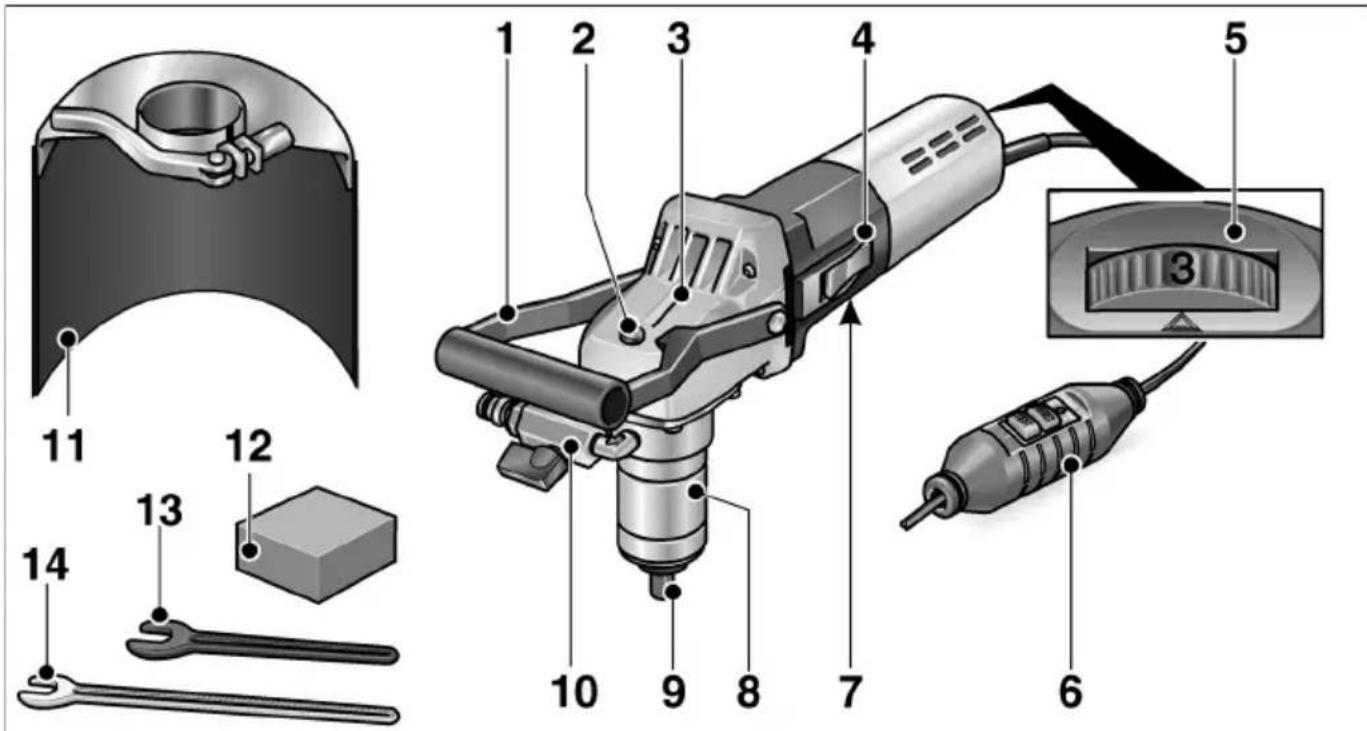

Iss apskats

2 Darbvārpstas aretēšana

3 P ārvada korpuss

4 S I ēdzis

5 Apgriezienu skaita iepriekšiz- vēles nostādīšanas disks

6 T īkla kabelis ar PRCD aizsargslēdzi

7 F i r m a s p l

8 S a v i l c ējatloks

9 Instrumenta nostiprinājums M14/17

10 Ūdens pieslēgums ar slēgventili

11 Ūdens smidzināšanas aizsargs

12 Galoda

13 Žoklatslēga 19

14 Žoklatslēga 17 āksnīte

Tehniskā informācija

lerīces modelis		Urbšanas agregāts
		BHW 1549 VR	BED 18 BED 69
Urbjstatnis – BD 18 BD 06			atseviška lietošanas pamācība
Tīkla spriegums V/Hz 230/50
Aizsargklase I
Patērējamā jauda	W	1200
Lietderīgā jauda W 700
Agriezienu skaits ar slodzi apgr./min		3000–9000
Apgriezienu skaits tukšgaitā	apgr./min	3500–10000
Instrumenta nostiprinājums		M14/17
Dimanta urbis diametrs/garums/urbuma dziļums	mm	5/60/256/80/508/80/5010/80/50	6/88/588/103/7310/118/8812/128/9814/143/113	5/60/256/80/508/80/5010/80/50
Ūdens pieslēgums		12" (pašnoslēdzošajiem ātrdarbīgajiem sajūgiem), maks. 6 bāri
Svars (bez pieslēguma kabeļa)	kg	3,2	4,0	15,5

Lietošanas noteikumi

BRĪDINĀJUMS!

Pirms visu elektroinstrumenta apkopes darbu uzsākšanas atvienojiet tīkla kontaktdakšu.

Pirms ekspluatācijas

Iznemiet no iepakojuma elektroinstrumentu un pārbaudiet piegādes komplekta pilnību un transportēšanas bojājumus.

Pieslēgums pie elektropadeves

BRĪDINĀJUMS!

Šo mašinu darbība ir atļauta tikai ar līdzpiegādātā PRCD slēdža palīdzību. PRCD slēdzi obligāti jāpārbauda pirms katras izmantošanas.

NORĀDĪJUMS

Pirms PRCD slēdža izmantošanas pārbau-diet, vai elektroinstruments ir izslēgts.

Pārbaudiet pirms katras izmantošanas:

1. lespraudiet kontaktdakšu kontaktligzdā.

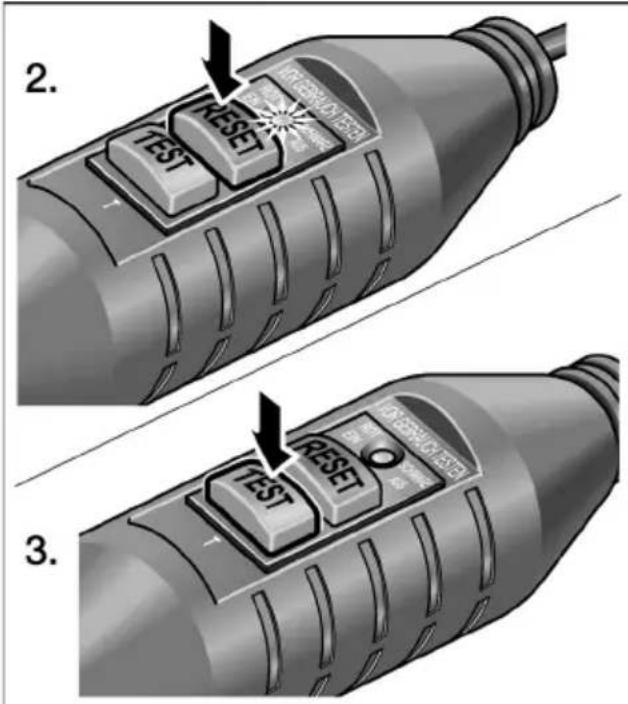

2. TEST RESET 3.

1. Nospiediet „RESET” taustinu. Sarkanajai kontroles lampiņai jāiedegas.

2. Darbiniet taustinu „TEST”. PRCD slēdzim jāatslēdzas, kontrollampiņa nodziest.

3. No jauna nospiežot taustinu „RESET”, mašinai jāieslēdzas.

BRĪDINĀJUMS!

Ja PRCD slēdzis, mašīnu ieslēdzot, no jauna atslēdzas vai PRCD slēdzis nenostrādā, nekavējoties atslēdziet mašīnu no tīkla.

Tālāka darbības turpināšana nav atļauta. PRCD slēdža nomainu drīkst veikt tikai ražotāja tehniskā servisa dienestā.

Üdens pieslēguma realizēšana

BRĪDINĀJUMS!

levērojiet, lai elektroinstrumenta tuvumā neatrastos ūdens un personas darba iecirknī. Ekspluatāciju var uzsākt tikai ar tādām ierīcēm, kuras pieslēgtas pie ūdens padeves atbilstoši noteikumiem.

Regulāri pārbaudiet blīvējumu, noslēgkrānu un savienotājdetaļu noteikumiem atbilstošo darbību.

NORĀDĪJUMS

Ja nav pieslēguma pie ūdens padeves tikla, tad ir ieteicama mobilās ūdensspiediena tvertnes WD 10 (ietilpība 10 litri, 4 m-spie-dienšļūtene, pasūtījuma Nr. 251.622) izmantošana.

"click"

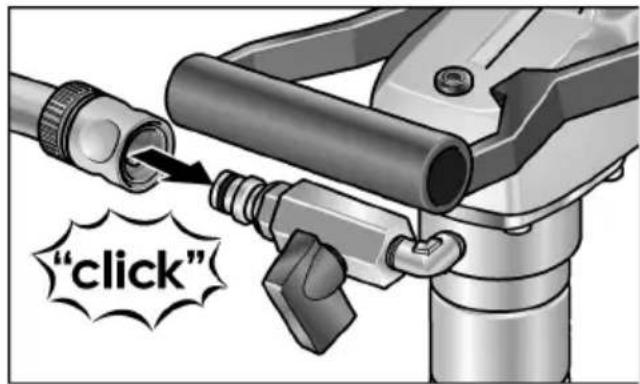

■ Piestipriniet ūdensšlūteni 1/2“ ar standarta pašnoslēdzošo ātrjaucamo savienojumu.
■ Atgrieziet noslēdzošo krānu tikai darba iecirknī un instrumenta darbības laikā.
■ Atvienojot šlūteni, ievērojiet, lai ūdens neieplūst ierīcē.

Dimanta urbja piestiprināšana vai nomaiņa

BRĪDINĀJUMS!

Pirms visu elektroinstrumenta apkopes darbu uzsākšanas atvienojiet tīkla kontaktdakšu.

■ Atvienojiet kontaktdakšu.

■ Stingri turiet instrumenta nostiprinājumu ar līdzpiegādāto žokļatslēgu 17.
■ Uzskrūvējiet dimanta urbi uz darbvārpstas.
■ Stingri pievelciet urbi ar otru žoklatslēgu 19.

Funkcijas pārbaude:

■ lespraudiet kontaktdakšu kontaktligzdā.
■ ieslēdziet elektroinstrumentu (bez iefiksēšanās) un ľaujiet apm. 30 sekundes darboties. Veiciet nelīdzsvarotības un vibrācijas pārbaudi.
■ Izslēdziet elektroinstrumentu.

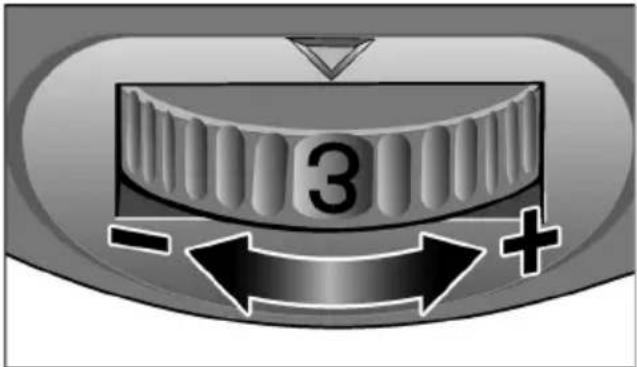

Apgriezienu skaita iepriekšizvēle

3 - +

Darba apgriezienu skaita nostādīšanai pagrieztiet iestatīšanas disku uz nepieciešamo vērtību.

Nostādījums Apgriezienu skaits (min ^-1 )

1 3300
2 4600
36100
4 7300
5 8700
6 10000

leslēgšana un izslēgšana Īslaicīgā darba režīms bez iefiksēšanās:

■ Nobīdiet slēdzi uz priekšu un stingri turiet.
■ Lai izslēgtu, slēdzi atlaidiet.

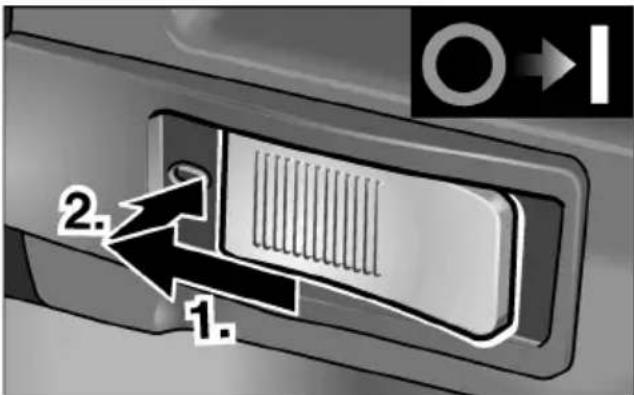

Ilgstošs darba režīms ar iefiksēšanos:

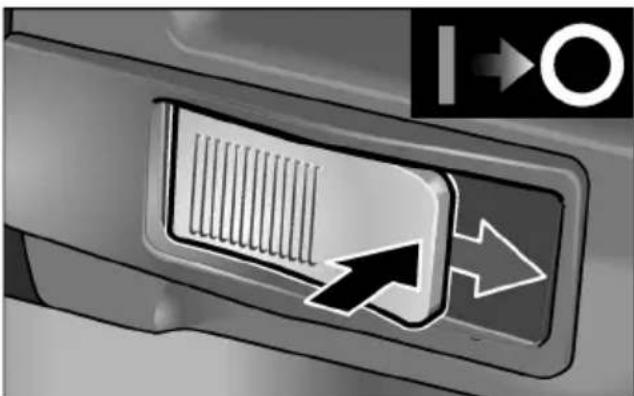

UZMANĪBU!

Pēc strāvas padeves pārtraukuma ieslēgtā ierīce sāk atkal no jauna darboties.

■ Nobīdiet slēdzi uz priekšu un, nospiežot tā priekšgalu, iefiksējiet.

■ Lai izslēgtu, slēdzi atblokējiet, nospiežot tā pakaļējo galu.

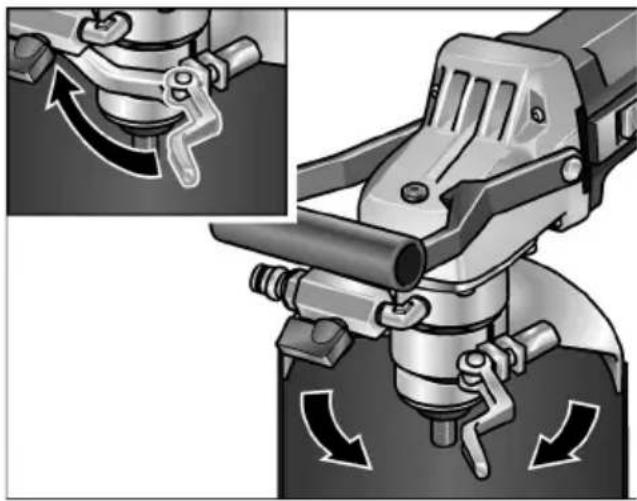

Üdens smidzināšanas aizsarga piestiprināšana un nostādīšana

i NORĀDĪJUMS

Üdens smidzināšanas aizsargs kalpo izmantotāja aizsardzībai no üdens smidzināšanas. Apvalku jānostāda tā, lai tiktu novērsta üdens iesūkšana ar ieriči.

■ Atvienojiet kontaktdakšu.
■ Atlaidiet saspiedējsviru.
■ Uzbīdiet ūdens smidzināšanas aizsargu uz savilcējatloka un nostādiet nepieciešamajā pozīcijā.
■ No jauna stingri pievelciet saspiedējsviru.

Darba norādījumi

UZMANĪBU!

Izmantojot urbjstatni, ievērojiet lietošanas pamācībā sniegtos drošības tehnikas noteikumus un darba norādījumus.

■ Nostipriniet dimanta urbi.
■ Nostādiet nepieciešamajā pozīcijā ūdens smidzināšanas aizsargu.
■ lespraudiet tikla kontaktdakšu.
■ Pārbaudiet PRCD funkciju.
■ Satveriet ar labo roku rokturi un ar kreiso roku lokveida rokturi.
■ Elektroinstrumenta ieslēgšana
■ Atgrieziet ūdens padevi.
■ Izpildiet urbumu.
■ Ja nepieciešams, papildus ieregulējiet ūdeni.

■ Pēc urbšanas izslēdziet elektroinstrumentu. Dimanta urbis kādu laiku veic inerces izskrējienu!
■ Noslēdziet ūdens padevi.
■ Pēc darba beigām: Rūpīgi notīriet elektroinstrumentu un aprīkojumu.

Tehniskā apkope un kopšana

BRĪDINĀJUMS!

Pirms visu elektroinstrumenta apkopes darbu uzsākšanas atvienojiet tikla kontaktdakšu.

Tīrīšana

Regulāri tīriet ierīci un ventilācijas spraugas. Tīrīšanas biežums atkarājas no apstrādāj-amā materiāla un no lietošanas ilguma.

Korpusa iekšpusi kopā ar motoru regulāri jāizpūš ar sausu saspiesto gaisu.

Oğlsukas

Elektroinstruments ir aprikots ar atslēgšanās oglēm. Pēc atslēgšanās oglu nodiluma robežas sasniegšanas elektroinstruments automātiski atslēdzas.

i NORĀDĪJUMS

Nomainai izmantojiet tikai ražotāja original-detaļas. Izmantojot citus ražojumus, tiek dzēsti ražotāja garantijas pienākumi.

Pārvads

i NORĀDĪJUMS

Garantijas termina laikā neatlaidiet pārvada galvas skrūves. Neievērošanas gadījumā tiek dzēsti ražotāja garantijas pienākumi.

Remontdarbi

Remontdarbus jāveic tikai ražotāja autorizētā klientu servisa darbnīcā.

Rezerves daļas un aprīkojums

Rezerves daļa/aprīkojums	Pasūt.-Nr.
BD 06 urbjstatnis malu urbumiem	254.186
BD 18 urbjstatnis ar cilindrisku vadotni	290.343
FLEX ūdens spiediena tvertne WD10 (10 l tilpums, 6 bāru spiediens, 4 m spiediena ŝlūtene)	251.622

Ar informāciju par papildaprīkojumu, īpaši par ievietojamiem instrumentiem, var iepazīties ražotāja katalogos.

Detaļu izkārtojuma attēlus un rezerves daļu sarakstus Jūs atradīsiem mūsu mājas lapā: www.flex-tools.com

Norādījumi par likvidēšanu

BRĪDINĀJUMS!

Nodrošiniet nolietoto ieriču nelietojamību, likvidējot to tīkla kabeli.

Tikai ES valstīm

Nelikvidējiet elektroinstrumentus kopā ar parastajiem atkritumiem.

Vadoties pēc Eiropas 2012/19/EK direktīvas „Par vecām elektronikas un elektroiekārtām“ un ietverot nacionālajā likumdošanā, nepieciešama nolietotu elektroinstrumentu šķirota savākšana un nodošana otrreizējai, vidi saudzējošai pārstrādei.

NORĀDĪJUMS

Informāciju par ierīces likvidēšanas iespējām var saņemt specializētajā veikalā.

CE -Atbilstība

Uz savu atbildību deklarējam, ka sadaļā „Tehniskā informācija“ aprakstītais izstrādājums atbilst šādiem standartiem vai normatīvajiem dokumentiem:

EN 60745 atbilstoši direktīvu 2004/108/EK (līdz 19.04.2016), 2014/30/ES (no 20.04.2016), 2006/42/EK, 2011/65/EK noteikumiem.

Par tehnisko dokumentāciju atbild: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr

Atbildības izslēgšana

Ražotājs un viņa pārstāvis nav atbildīgi par zaudējumiem un peļņas zudumiem uzņēmuma darbības pārtraukšanas gadījumā, kurš tika izraisīts ražojuma vai ražojuma neiespējamās izmantošanas dēļ. Ražotājs un viņa pārstāvis nav atbildīgi par zaudējumiem, kuri radušies ierīces neprasmīgas izmantošanas dēļ, vai tika izraisīti citu ražotāju izstrādājumu pielietošanas rezultātā.
