GEBRUIKSAANWIJZING BHW 1549 VR Flex

nl Originele gebruiksaanwijzing 57

Gebruikte symbolen 57

Voor uw veiligheid 57

Geluid en trillingen 59

In één oogopslag 60

Gebruiksaanwijzing 62

Onderhoud en verzorging ..... 64

Afvoeren van verpakking en machine . . . 65

C€-Conformiteit 65

Uitsluiting van aansprakelijkheid ..... 65

Gebruikte symbolen

WAARSCHUWING!

Geeft een onmiddellijk dreigend gevaar aan.

Als de waarschuwing niet in acht wordt genomen, dreigen levensgevaarlijke of zeer ernstige verwondingen.

VOORZICHTIG!

Geeft een mogelijk gevaarlijke situatie aan.

Alsde aanwijzing niet in acht wordt genomen, kunnen persoonlijk letsel of materiële schade het gevolg zijn.

LET OP

Geeft gebruikstips en belangrijke informatie aan.

Symbolen op het gereedschap

Lees de gebruiksaanwijzing vóór ingebruikneming!

Draag een oogbescherming!

Draag een gehoorbescherming!

Afvoeren van het oude apparaat (zie pagina 65)!

Voor uw veiligheid

WAARSCHUWING!

Lees voordat u het elektrische gereedschap gebruikt en handel daarna volgens:

– deze gebruiksaanwijzing,
- de „Algemene veiligheidsvoorschriften“ voor het gebruik van elektrische gereedschappen in de meegeleverde brochure (documentnummer315.915),
- de op de plaats van gebruik geldende regels en voorschriften ter voorkoming vanongevallen.

Dit elektrische gereedschap is geconstrueerd volgens de stand van de techniek en de erkende veiligheidstechnische regels.

Tochkunnen bij het gebruik ervan levensgevaar en verwondingsgevaar voor de gebruiker en voor andere personen resp. gevaren voor beschadigingen aan de machine of aan andere zaken optreden.

Hetelektrischegereedschap mag alleen worden gebruikt

–volgens de bestemming,
-in een veiligheidstechnisch optimale toestand.

Verhelp storingen die de veiligheid in gevaar brengen onmiddellijk.

Gebruik volgens bestemming

Deze booreenheid is bestemd

• voor professioneel gebruik in de industrie en door de vakman,
• voor het boren van doorgaande en niet- doorgaande boorgaten in natuursteen, beton en verwante materialen met diamantboren en met gebruik van water,
• voor boorwerkzaamheden zonder steun of met boorstandaards die in deze gebruiksaanwijzing worden vermeld of door de fabrikant worden geadviseerd,
• voor gebruik met inzetgereedschappen en toebehoren zoals in deze handleiding aangegeven of door de fabrikant geadviseerd. De toegestane omtreksnelheid en de maximale diameter mogen niet overschreden worden.

Veiligheidsvoorschriften voor booreenheid

WAARSCHUWING!

Lees alle veiligheidsvoorschriften en aanwijzingen. Als de veiligheidsvoorschriften enaanwijzingen niet in acht worden genomen, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle veiligheidsvoorschriften en aanwijzingen voor de toekomst.

■ Dit elektrische gereedschap moet worden gebruikt als booreenheid met de daarvoor bestemde inzetgereedschappen en het daarvoor bestemde toebehoren. Neem alle veiligheidsvoorschriften, aanwijzingen, afbeeldingen en gegevens die u bij het gereedschap ontvangt in acht.

Als u de volgende aanwijzingen niet in acht neemt, kunnen een elektrische schok, brand en/of ernstig letsel het gevolg zijn. Toepassingen waarvoor het elektrische gereedschap niet is voorzien, kunnen gevaren en verwondingen veroorzaken.

■ Gebruik uitsluitend toebehoren dat door de fabrikant speciaal voor dit elektrische gereedschap is voorzien en geadviseerd. Het feit dat u het toebehoren aan het elektrische gereedschap kunt bevestigen, waarborgt nog geen veilig gebruik.

■ Draag een gehoorbescherming. De blootstelling aan lawaai kan gehoorverlies tot gevolg hebben.

■ Houd het elektrische gereedschap tijdens de werkzaamheden stevig met beide handen aan de voorziene handgrepen vast en zorg ervoor dat u stevig staat.

Het elektrische gereedschap wordt met twee handen veiliger geleid.

- Gebruik een geschikt detectieapparaat om verborgen stroom-, gas- of waterleidingen op te sporen of raadpleeg het plaatselijke energie- of waterleidingbedrijf.

Contact met elektrische leidingen kan tot brand of een elektrische schok leiden.

Beschadigingen van een gasleiding kunnen tot een explosie leiden.

Breuk van een waterleiding veroorzaakt materiële schade en kan een elektrische schok veroorzaken.

■ Houd de stroomkabel uit de buurt van draaiende inzetgereedschappen. Als u de controle over het gereedschap verliest, kan de stroomkabel worden doorgesneden of meegenomen en uw hand of arm kan in het ronddraaiende inzetgereedschap terechtkomen.

■ Zet het werkstuk vast.

Een met spanvoorzieningen of een bank-schroef vastgehouden werkstuk wordt beter vastgehouden dan u met uw hand kunt doen.

■ Wacht tot het elektrische gereedschap tot stilstand is gekomen voordat u het neerlegt.

Het inzetgereedschap kan vasthaken en dit kan tot het verlies van de controle over het elektrische gereedschap leiden.

■ Het gebruik van deze machines is alleen toegestaan met de meegeleverde PRCD-schakelaar. De PRCD-schakelaar moet vóór het gebruik altijd worden gecontroleerd.

■ Trek altijd vóór werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact.

■ Reparaties aan het elektrische gereedschap, zoals het vervangen van het netsnoer, mogen uitsluitend door de klantenservice van de fabrikant worden uitgevoerd.

Geluid en trillingen

De geluids- en trillingswaarden zijn vastgesteld volgens EN 60745.

Het A-gewaardeerde geluidsniveau van het gereedschap bedraagt kenmerkend:

- Geluidsdrukniveau: 85,6

– Geluidsvermogenniveau: 96,6

- On z e k e r h e i d :

Totale trillingswaarde

(bij boorwerkzaamheden in natuursteen):

- Emissiewaarde:

(volle boor ∅ 8 mm) a h = 3,2 m/s^2

(holle boor ∅ 12 mm) a h = 4,8 m/s^2

- Onzekerheid: ^2 K

VOORZICHTIG!

De aangegeven meetwaarden gelden voor nieuwe gereedschappen.

Bij dagelijks gebruik veranderen geluids- en trillingswaarden.

LET OP

Het is deze instructies vermelde trillingsniveau is gemeten volgens de meetmethode zoals beschreven in de norm EN 60745 en kan worden gebruikt voor de onderlinge vergelijking van elektrische gereedschappen.

Het is ook geschikt voor een voorlopige inschatting van de trillingsbelasting.

dB(A): Het vermelde trillingsniveau geldt voor de voornaamste teepassingen van het elektrische gereedschap.

Indien het elektrische gereedschap wordt gebruikt voor andere toepassingen, met afwijkende inzetgereedschappen of zonder voldoende onderhoud, kan het trillingsniveau afwijken. Dit kan de trillingsbelasting over het gehele arbeidstijdvak duidelijk verhogen.

Voor een nauwkeurige schatting van de trillingsbelasting moet ook rekening worden gehouden met de tijd waarin het gereedschap uitgeschakeld is, of waarin het gereedschap wel loopt, maar niet werkelijk wordt gebruikt.

Dit kan de trillingsbelasting over het gehele arbeidstijdvak duidelijk verminderen.

Leg aanvullende veiligheidsmaatregelen ter bescherming van de bediener tegen het effect van trillingen vast, zoals: onderhoud van elektrische gereedschap en inzetgereedschappen, warm houden van de handen, organisatie van de arbeidsprocessen.

VOORZICHTIG!

Draag een gehoorbescherming bij een geluidsdruk van meer dan 85 dB(A).

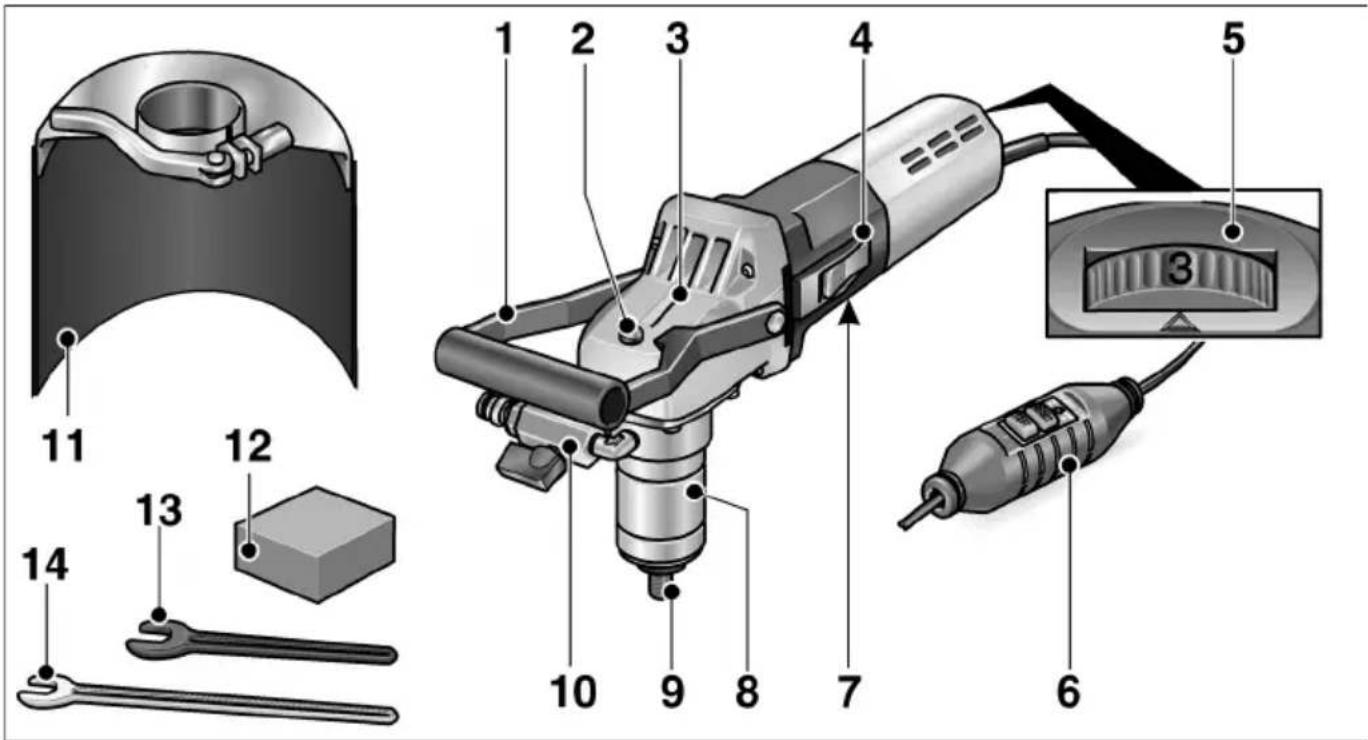

In één oogopslag

1 Beugelhandgreep
2 Blokkering van de uitgaande as
3 Machinehuis
4 Schakelaar
5 Stelwiel voor vooraf instelbaar toerental
6 Netsnoer met PRCD-veiligheids- schakelaar
7 Typeplaatje

8 Spanflens
9 Gereedschapopname M14/17
10 Wateraansluiting met afsluitventiel
11 Waterspatbescherming
12 Wetsteen
13 Steeksleutel 19
14 Steeksleutel 17

Technische gegevens

Machinetype Booreenheid
Boorstandaard – BD 18 BD 06			BED 18 BED 69
			Aparte gebruiksaanwijzing
Netspanning V/Hz 230/50
Isolatieklasse I
Opgenomen vermogen W 1200
Afgegeven vermogen W 700
Belast toerental o.p.m.	3000–9000
Onbelast toerental	o.p.m.	3500–10000
Gereedschapopname		M14/17
Diamantboor Diameter/lengte/boordiepte	mm	5/60/256/80/508/80/5010/80/50	6/88/588/103/7310/118/8812/128/9814/143/113	5/60/256/80/508/80/5010/80/50
Wateraansluiting		12 " (voor zelfsluitende snelkoppeling), max. 6 bar
Gewicht (zonder aansluitkabel)	kg	3,2	4,0	15,5

Gebruiksaanwijzing

WAARSCHUWING!

Trek altijd vóór werkzaamheden aan het elektrische gereedschap de stekker uit het stopcontact.

Voor de ingebruikneming

Elektrisch gereedschap uitpakken en contro- leren of het volledig geleverd is en geen transportschade heeft.

Aansluiting aan de stroomvoorziening

WAARSCHUWING!

Het gebruik van deze machines is alleen toegestaan met de meegeleverde PRCD-schakelaar. De PRCD-schakelaar moet vóór het gebruik altijd worden gecontroleerd.

LET OP

Controleer vóór bediening van de PRCD- schakelaar of het elektrische gereedschap uitgeschakeld is.

Controle vóór elk gebruik:

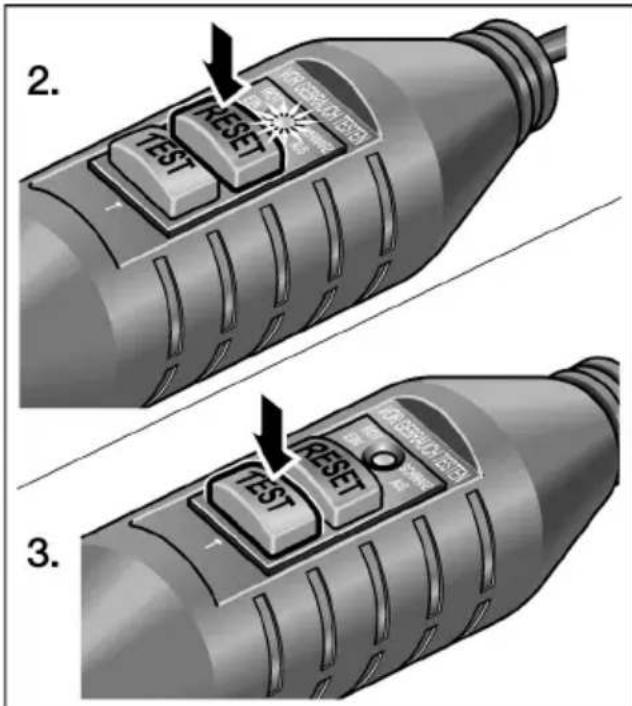

1. Steek de stekker in de contactdoos.

2. 3.

De rode controlelamp moet branden.

1. Toets „TEST“ bedienen.

De PRCD-schakelaar moet in de uit-stand springen, de controlelamp gaat uit.

1. Na het opnieuw bedienen van de toets

„RESET" moet de machine kunnen worden ingeschakeld.

WAARSCHUWING!

Als de PRCD-schakelaar bij het inschakelen van de machine meermaals wordt uitgeschakeld, of als de PRCD-schakelaar niet wordt uitgeschakeld, moet u de machine onmiddellijk loskoppelen van het stroomnet.

Verder gebruik is niet toegestaan.

Vervangenvan de PRCD-schakelaar uitsluitend door de klantenservice van de fabrikant.

Wateraansluiting tot stand brengen

WAARSCHUWING!

Water uit de buurt houden van het elektrisch gereedschap en van personen in de werk- omgeving. Alleen correct op de watervoorzie- ning aangesloten apparaten in bedrijf nemen. Afdichtingen, afsluitkraan en aansluitstukken regelmatig op correcte werking controleren.

LET OP

Als er geen aansluiting aan het waterleidingnet aanwezig is, wordt het gebruik van het mobiele waterdrukreservoir WD 10 (inhoud 10 Liter, drukslang 4 m, bestelnr. 251.622) geadviseerd.

"click"

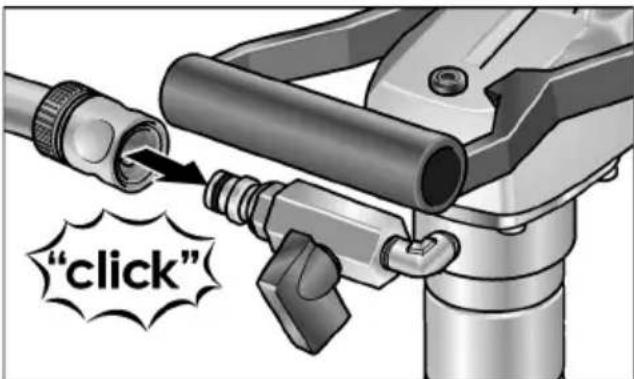

■ Waterslang ½" met in de handel verkrijgbare zelfsluitende snelkoppeling bevestigen.
■ Afsluitkraan pas op plaats van toepassing en bij ronddraaiend inzetgereedschap openen.
■ Let er bij het verwijderen van de slang op dat er geen water in het gereedschap loopt.

Diamantboor bevestigen of wisselen

WAARSCHUWING!

Trek altijd vóór werkzaamheden aan hetelektrische gereedschap de stekker uithetstopcontact.

■ Trek de stekker uit de contactdoos.

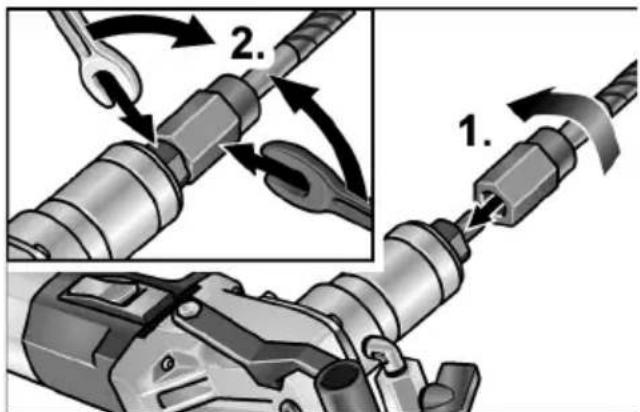

■ Gereedschapopname met meegeleverde steeksleutel 17 vasthouden.
■ Diamantboor op de uitgaande as schroeven.
■ Boor met tweede steeksleutel 19 vastdraaien.

Functietest:

■ Steek de stekker in de contactdoos.
■ Schakel het elektrische gereedschap in (zonder vastklikken) en laat het ca. 30 seconden lopen.
Controleer de machine op onbalans en trillingen.
■ Schakel het elektrische gereedschap uit.

Vooraf instelbaar toerental

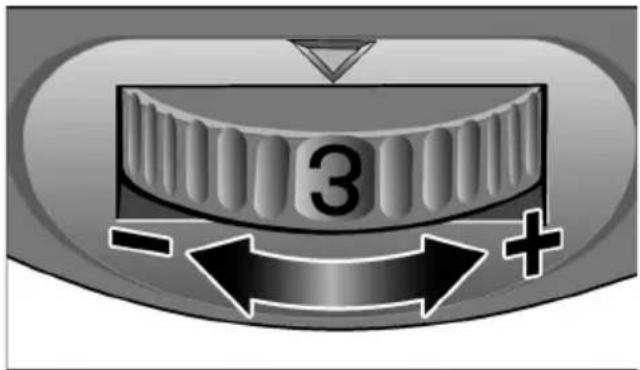

Als u het werktoerental wilt instellen, zet u het stelwiel op de gewenste waarde.

Instelling Toerental (min ^-1 )

1 3300
2 4600
3 6100
4 7300
5 8700
6 10000

In- en uitschakelen

Gebruik voor korte duur zonder vergrendeling:

■ Duw de schakelaar naar voren en houd deze vast.
■ Als u de machine wilt uitschakelen, laat u de schakelaar los.

Continu gebruik met vergrendeling:

VOORZICHTIG!

Na een stroomuitval start de ingeschakelde machine weer.

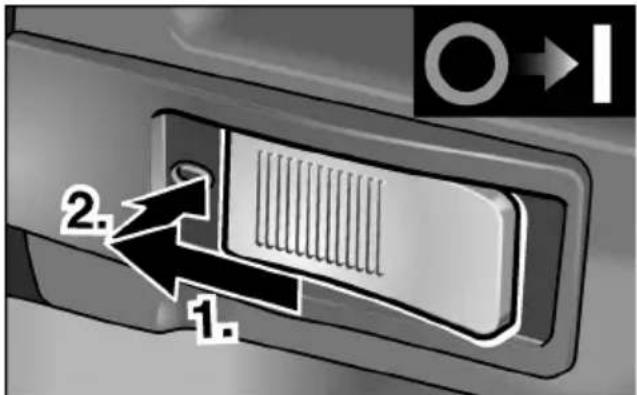

■ Duw de schakelaar naar voren en vergrendel vervolgens de schakelaar door deze vooraan in te drukken.

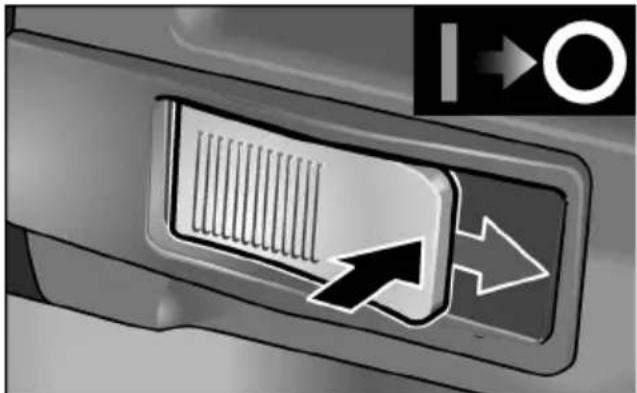

■ Als u de machine wilt uitschakelen, ontgrendelt u de schakelaar door deze achteraan in te drukken.

Waterspatbescherming bevestigen of instellen

i LET OP

De waterspatbescherming dient ter bescherming van de gebruiker tegen wegspattend water. Dekap moet zo worden ingesteld dat aanzuigen van water door het gereedschap wordt voorkomen.

■ Trek de stekker uit de contactdoos.

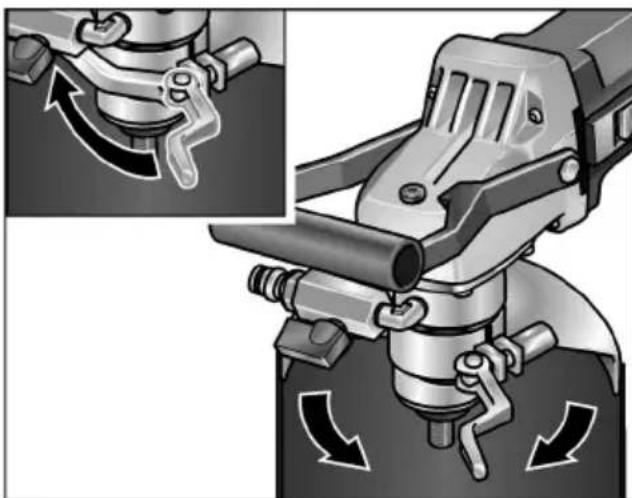

■ Waterspatbescherming op de spanflens schuiven en in de gewenste stand zetten.

■ Draai de spanhendel weer vast.

Tips voor de werkzaamheden

VOORZICHTIG!

Bij gebruik van een boorstandaard de veiligheidsvoorschriften en tips voor de werkzaamheden uit de gebruiksaanwijzing van de boorstandaard in acht nemen.

■ Diamantboor bevestigen.
■ Waterspatbescherming in de gewenste stand zetten.
■ Steek de stekker in het stopcontact.
■ Functie van PRCD controleren.
■ Met uw rechterhand de greep en met uw linkerhand de beugelhandgreep vastpakken.

■ Elektrisch gereedschap inschakelen.

■ Watertoevoer openen.

■ Boring uitvoeren.

■ Indien gewenst watertoevoer bijregelen.

■ Na de boring het elektrische gereedschap uitschakelen. Diamantboor loopt nog korte tijd uit.
■ Watertoevoer sluiten.
■ Na einde van de werkzaamheden: Elektrische gereedschap en toebehoren grondig reinigen.

Onderhoud en verzorging

WAARSCHUWING!

Trek altijd vóór werkzaamheden aan hetelektrische gereedschap de stekker uithetstopcontact.

Reiniging

Reinig de machine en de ventilatieopeningen regelmatig. De frequentie van de reiniging is afhankelijk van het bewerkte materiaal en van de duur van het gebruik.

Blaas de binnenzijde van het machinehuis met de motor regelmatig met droge perslucht door.

Koolborstels

Het elektrische gereedschap is voorzien van uitschakelkoolborstels.

Na het bereiken van de slijtagegrens van de uitschakelkoolborstels wordt het elektrische gereedschap automatisch uitgeschakeld.

i LET OP

Gebruik uitsluitend originele vervangings-onderdelen van de fabrikant.

Bij het gebruik van onderdelen van een andere fabrikant vervallen de garantieverplichtingen van de fabrikant.

Machinekop

i LET OP

Draai de schroeven op de machinekop tijdens de garantietijd niet los.

Anders vervallen de garantieverplichtingen van de fabrikant.

Reparaties

Laat reparaties uitsluitend uitvoeren door een door de fabrikant erkende klantenservice.

Vervangingsonderdelen en toebehoren

Vervangingsonderdeel/toebehoren	Bestelnr.
BD 06 boorstandaard voor boorgaten langs opstaande randen	254.186
BD 18 boorstandaard met kolomgeleiding	290.343
FLEX waterdrukreservoir WD10 (10 l inhoud, 6 bar druk, 4 m drukslang)	251.622

Voor overig toebehoren, in het bijzonder inzetgereedschappen, de catalogi van de fabrikant raadplegen.

Explosietekeningen en onderdelenlijsten vindt u op onze website:

www.flex-tools.com

Afvoeren van verpakking en machine

WAARSCHUWING!

Maak een versleten machine onbruikbaar door het netsnoer te verwijderen.

Alleen voor EU-landen.

Gooi elektrische gereedschappen niet bij het huisvuil.

Volgens de Europese richtlijn 2012/19/EG betreffende afgedankte elektrische en elektronische apparatuur en de omzetting van de richtlijn in nationaal recht moeten versleten elektrische gereedschappen apart worden ingezameld en op een voor het milieu verantwoorde wijze opnieuw worden gebruikt.

LET OP

Vraag uw vakhandel naar de mogelijkheden om uw oude gereedschap af geven.

CE-Conformiteit

Wij verklaren als alleen verantwoordelijke dat het onder „Technische gegevens” beschreven product voldoet aan de volgende normen en normatieve documenten:

EN 60745 volgens de bepalingen van de richtlijnen 2004/108/EG (tot 19-04-2016), 2014/30/EU (vanaf 20-04-2016), 2006/42/EG, 2011/65/EG.

Verantwoordelijk voor technische documentatie:

Uitsluiting van aansprakelijkheid

De fabrikant en zijn vertegenwoordiger zijn niet aansprakelijk voor schade en verloren winst door onderbreking van de werkzaamheden die door het product of het niet-mogelijke gebruik van het product zijn veroorzaakt.

De fabrikant en zijn vertegenwoordiger zijn niet aansprakelijk voor schade die door onjuist gebruik of in combinatie met producten van andere fabrikanten is veroorzaakt.
