BRUKSANVISNING BHW 1549 VR Flex

Maskinenmåförst ibrugtages, när den ersluttet korrekt til vandforsyningen.

Buller och vibration 86

Översikt 87

Tekniska data 88

Bruksanvisning 89

Underhåll 91

Skrotning och avfallshantering .....92

(€-Försäkran om överensstämmelse ... 92

Ansvar 92

Teckenförklaring

WARNING!

Varnar för en omedelbart hotande fara! Risk för liv och lem om varningen ej beaktas.

VAR FÖRSIKTIG!

Varnar för en möjlig farlig situation. Omvarningen ej beaktas kan person-ellersakskador uppstå.

OBS

Hänvisar till tips och viktig information.

Tecken på maskinen

Läs igenom bruksanvisningen innan maskinen tas i bruk!

Använd skyddsglasögon!

Använd hörselskydd!

Avfallshantering (skrotning) (se sida 92)!

För din säkerhet

WARNING!

Läs innan elvertyget tas i bruk noggrant igenom och följ

– den föreligganden bruksanvisningen,
- "Allmänna säkerhetsanvisningar" förelverktyg i det bifogade häftet (nr.315.915),
- gällande arbetarskyddsbestämmelser.

Detta elverktyg är konstruerat enligt modern teknik och vedertagna säkerhetstekniska regler. Trots det kan fara för liv och lem liksom för maskinen eller andra föremål uppstå.

Elverktyget får endast användas

- f ör avsett ändamål

-i tekniskt felfritt tillständ.

Störningar som kan påverka säkerheten måste omgående åtgärdas.

Avsedd användning

Denna borrenhet är avsedd för

– användning inom industri och hantverk,
- borning i natursten, betong och liknande material med diamantborrar och vattenkylning,
– frihandsborning eller med stativ som anges i denna anvisning eller är rekommenderade av tillverkaren,
– användning med verktyg och tillbehör som anges i denna anvisning eller rekommenderas av tillverkaren.

Den tillåtna periferihastigheten och maxdiametern får ej överskridas.

Säkerhetsanvisningar för borrenhet

WARNING!

Läs noggrant igenom alla säkerhetsanvisningarna. Ej beaktade säkerhetsanvisningar och övriga anvisningar kan leda till elektriska stötar, brand och/eller svåra skador.

Förvaraalla säkerhetsanvisningar och övriga anvisningar för framtida bruk.

- Detta elverktyg ska användas som borrenhet med därför avsedda verktyg och tillbehör. Beakta alla säkerhets-anvisningar, anvisningar, bilder och data som erhålls med maskinen.

Om följande anvisningar ej beaktas kan elektriska stötar, brand och/eller svåra personskador uppstå.

Ej avsedd användning av elverktyget kan leda till skador.

■ Använd aldrig tillbehör som inte av tillverkaren rekommenderats för detta elverktyg.

Bara för att ett tillbehör kan monteras på elverktyget garanteras ingen säker användning.

■ Använd hörselskydd!

Buller kan leda till hörselskador.

Håll alltid maskinen med båda händerna i de därför avsedda handtagen under arbetet och se till att du står stadigt.

Maskinen förs säkrare med två händer.

■ Använd lämpliga detektorer för att söka dolda försörjningsledningar eller tillkalla det lokala försörjningsföretaget.

Kontakt med elledningar kan leda till brand och elektriska stötar.

Skada på en gasledning kan leda till explosion. Intrång i en vattenledning förorsakar skada och utlösa en elektrisk stöt.

■ Håll alltid nätsladden på avstånd från roterande verktyg.

Om du tappar kontrollen över maskinen, kan nätsladden kapas eller gripas och din hand eller arm komma i kontakt med det roterande verktyget.

■ Säkra arbetsstycket.

Ett fastspänt arbetsstycke hålls säkrare än med handen.

■ Vänta tills maskinen står stilla innan du lägger den ifrån dig.

Insatsverktyget kan haka fast och leda till att du tappar kontrollen över elverktyget.

■ Maskinen får endast användas med den medlevererade PRCD-brytaren. PRCD-brytaren ska kontrolleras före varje användning.

■ Dra ut nätkontakten före alla åtgärder på elverktyget.

■ Reparationer på elverktyget som t. ex. byte av nätsladd, får endast utföras av kundtjänsten.

Buller och vibration

Buller- och svängningsvärdena har uppmätts enligt EN 60745.

Maskinens A-uppmätta ljudnivå under typiska förhållanden ger följande värden:

-	Ljudtrycksnivå:
-	Ljudeffektnivå:
-	Osäkerhet:

Sammanlagt svängningsvärde (vid borrning i natursten):

- Emission:

(helborr ∅ 8 mm) a _h=3,2m^2s

(ihålig borr ∅ 12 mm) a h = 4,8 m ^2 /s

- Osäkerhet:

VAR FÖRSIKTIG!

De angivna mätvärdena gäller för nya maskiner. I dagligt bruk ändras buller ochsvängningsvärdena.

OBS

Den i denna bruksanvisning angivna svängningsnivån är uppmätt enligt en i EN 60745 standardiserad mätmetod och kan användas för jämförelse av elverktyg med varandra.

Den lämpar sig också för en preliminär uppskattning av svängningsbelastningen. 85,6 Den angivna svängningsnivån gäller för elverkty- 96,6 (dA) (bA) gets huvudsakliga användning.

Om kiverktyget används för andra ändamål med avvikande insatsverktyg eller bristande skötsel, kan svängningsnivån avvika.

Detta kan avsevärt höja svängningsbelastningen över hela livslängden. För en exakt bestämning av svängningsbelastningen bör även den tid som maskinen är frånslagen eller visserligen är igång

K men ej arbetar tas med i beräkningen. 1,5 Detta kan tydligt minska svängningsbelast- ningen över hela livslängden.

Bestäm extra säkerhetsåtgärder för användarens skydd mot svängningar som till exempel: Skötseln av elverktyg, att händerna hålls varma och organisering av arbetsförloppen.

VAR FÖRSIKTIG!

Använd hörselskydd när ljudtrycksnivån överskrider 85 dB(A).

Översikt

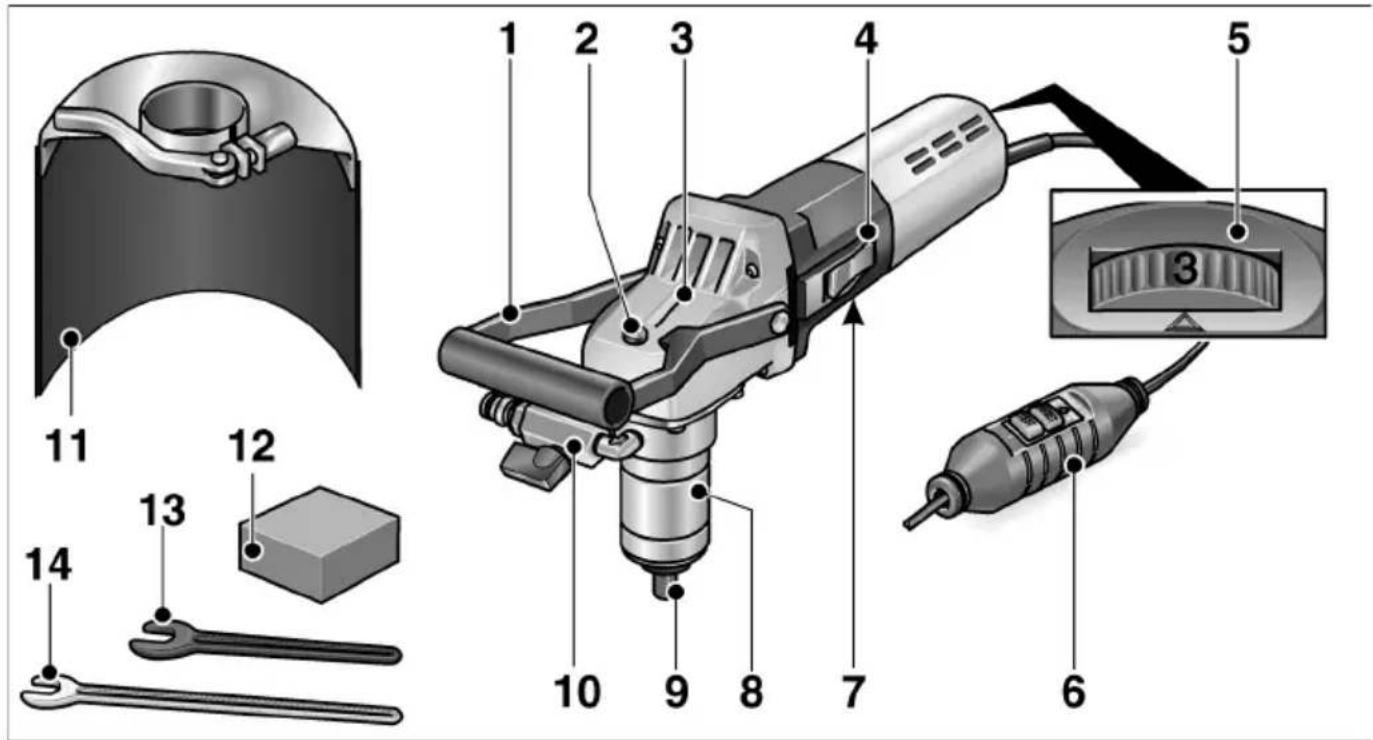

1 H a n d t a g
2 Spindellås
3 Motorhus
4 V i p p k o n t
5 Hastighetsinställning
6 Nätsladd med PRCD-skyddsbrytare
7 Typskylt

8 Spännfläns
9 Verktygshållare M14/17
10 Vattenanslutning med avstängningsventil a k
11 Vattenstänkskydd
12 Brynsten
13 U-nyckel 19
14 U-nyckel 17

Tekniska data

TypBoorenhet
Borrstativ - BD 18 BD 06			separat bruksanvisning
Nätspänning V/Hz 230/50
Skyddsisolering I
Märkeffekt W 1200
Avgiven effekt W 700
Varvtal vid belastning	rpm	3000-9000
Tomgångsvarvtal	rpm	3500-10000
Verktygshållare		M14/17
Diamantborr tvärsnitt/längd/borrdjup	mm	5/60/256/80/508/80/5010/80/50	6/88/588/103/7310/118/8812/128/9814/143/113	5/60/256/80/508/80/5010/80/50
Vattenanslutning		12 " (för självlåsande snabbkoppling), max. 6 bar
Vikt (utan nätsladd)	kg	3,2	4,0	15,5

Bruksanvisning

WARNING!

Dra ut nätkontakten före alla åtgärder påelverktyget.

Före start

Packa upp elverktyget och kontrollera att leveransen är fullständig och om transportskador uppstätt.

Anslutning till strömförsörjningen

WARNING!

Maskinen får endast användas med den medlevererade PRCD-brytaren. PRCD-brytaren ska kontrolleras före varje användning.

OBS

Kontrollera innan PRCD-brytaren används, attelverktyget är frånkopplat.

Kontroll före varje användning:

1. Tryck på RESET-knappen. Den röda kontrollampan måste lysa.

2. Tryck på TEST-knappen PRCD-brytaren måste slå från och kontrollampan slockna.

3. Efter ny tryckning på RESET-knappen måste maskinen kunna kopplas till.

WARNING!

Dra genast ut nätkontakten om PRCD-brytaren slår från upprepade gånger när maskinen kopplas till eller om PRCD-brytaren inte reagerar.

Fortsatt drift är ej tillåtet. PRCD-brytaren får endast bytas ut av tillverkarens kundtjänst.

Vattenanslutning

WARNING!

Håll vatten på avständ från elverktyg och personer i arbetsområdet.

Användendastapparater som är anslutna till vattenförsörjningen på föreskrivet sätt. Kontrollera tätningarnas, avstängningskranens och anslutningsstyckenas funktion regelbundet.

OBS

Om ingen anslutning till vattennätet finns, rekommenderas användning av den mobila vattentryckbehållaren WD 10 (volym 10 l, 4mtryckslang, best. nr 251.622).

"click"

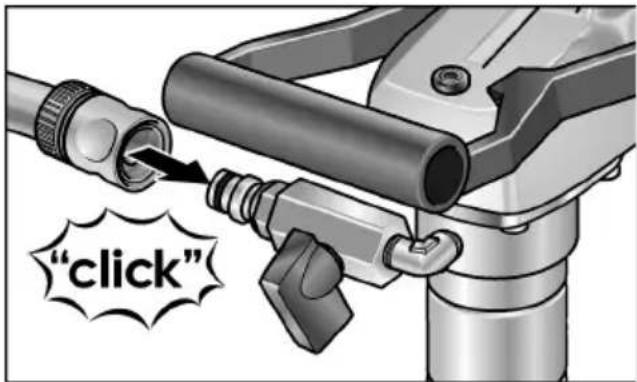

Koppla vattenslangen 1/2" med vanlig självlåsande snabbkoppling.
- Öppna avstängningskranen först på plats och med roterande verktyg.
■ Se till att inget vatten kommer in i maskinen när slangen tas av.

Montering eller byte av diamantborr

WARNING!

Dra ut nätkontakten före alla åtgärder påelverktyget.

Håll fast verktygshållaren med den bifogade u-nyckeln 17.
■ Skruva fast diamantborren på spindeln.
Dra åt borren med den andra u-nyckeln 19.

Funktionstest:

■ Stick nätkontakten i uttaget.
■ Starta elverktyget (utan att låta startknappen snäppa fast) och låt det gå ca 30 sekunder. Beakta eventuell obalans och vibration.
■ Koppla från elverktyget.

Hastighetsinställning

3 - +

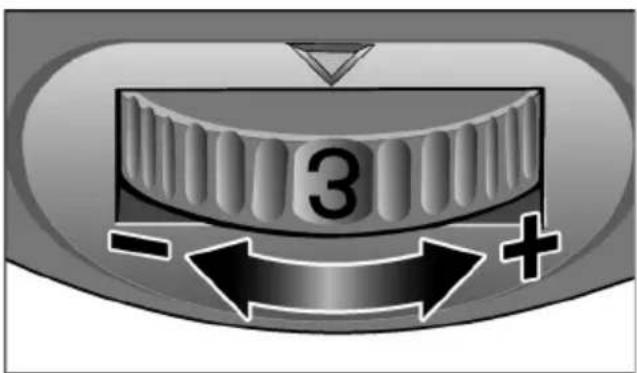

Ställ ratten på önskat arbetsvarvtal.

Inställning Varvtal (r/min ^-1 )

1 3300
2 4600
36100
4 7300
5 8700
6 10000

Till- och frånkoppling

Kort drift utan spärr:

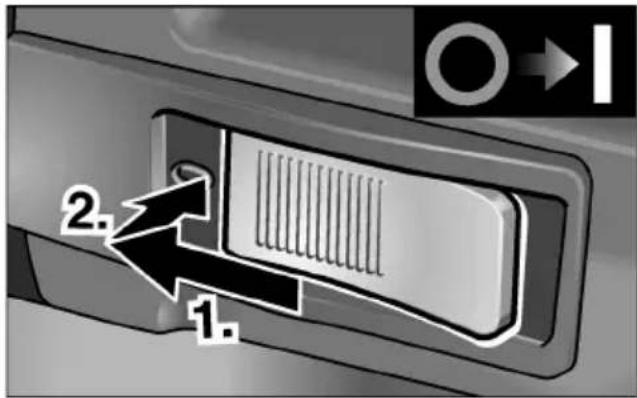

• Tillkoppling: För vippkontakten framåt och håll fast den där.
  ■ Fränkoppling: Släpp vippkontakten.

Efter strömavbrott startar den tillkopplade maskinen igen.

- Tillkoppling: För vippkontakten framåt och tryck på främre ändan tills den snäpper fast.

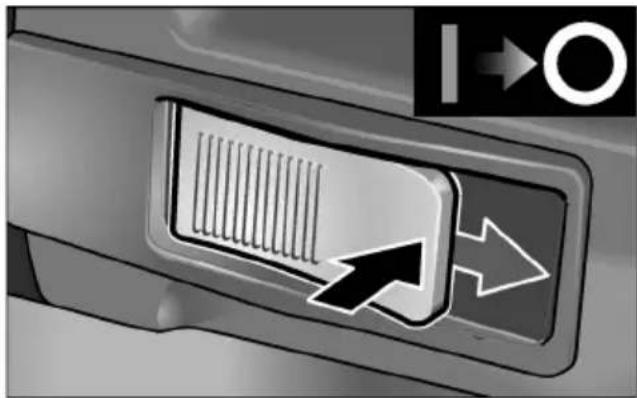

■ Frånkoppling: Tryck på vippkontaktens bakre ända.

Montering eller inställning av vattenstänkskyddet

i OBS

Vattenstänkskyddet skyddar användaren mot stänkande vatten. Skyddet ska ställas in så att vatten inte kan sugas in av maskinen.

■ Dra ut nätkontakten.
■ Lossa spännspaken.

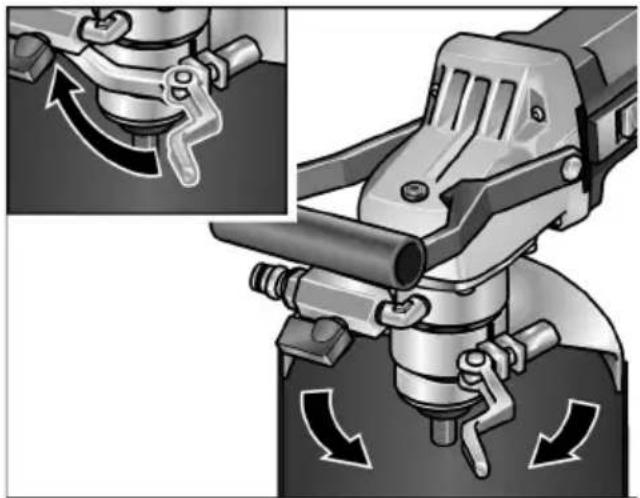

■ Skjut vattenstänkskyddet på spännflänsen och ställ in det i önskat läge.
■ Dra åt spännspaken igen.

Arbetsanvisningar

VAR FÖRSIKTIG!

Beakta säkerhets- och arbetsanvisningarna ibruksanvisningen vid användning avborrstativ.

■ Montera diamantborren.
■ Ställ vattenstänkskyddet i önskat läge.
■ Stick in nätkontakten.
■ Kontrollera PRCD-brytarens funktion.
■ Ta tag i handtaget med den högra handen och stödhandtaget med den vänstra.
■ Koppla till maskinen.

■ Öppna vattentillförseln.

■ Borra.

■ Justera vattentillförseln vid behov.

■ Stäng av elverktyget efter bormingen. Diamantborren fortsätter att rotera under kort tid!

■ Stäng av vattentillförseln.

■ Efter arbetets slut: Rengör elverktyg och tillbehör grundligt.

Underhåll

WARNING!

Dra ut nätkontakten före alla åtgärder påelverktyget.

Rengöring

Rengör maskin och luftöppningar regelbundet. Intervallen är beroende av det bearbetade materialet och arbetstiden.

Blås igenom motorrummet och kåpans insida med torr tryckluft regelbundet.

Kolborstar

Elverktyget är utrustat med frånkopplingskol. När frånkopplingskolborstarna nätt slitgränsen kopplas elverktyget automatiskt från.

i OBS

Använd vid byte alltid tillverkarens originaldelar. Vid användning av andra delar upphör tillverkarens garanti att gälla.

Drev

i OBS

Lossa aldrig skruvarna på drevtoppen under garantitiden. I annat fall upphör tillverkarens garanti att gälla.

Reparation

Reparation får endast utföras av auktoriserad verkstad.

Reservdelar och tillbehör

Reservdel/Tillbehör	Best.
BD 06 borrstativ för kantborrning	254.186
BD 18 borrstativ med pelarstyrning	290.343
FLEX vattentryckbehållare WD10 (innehåll 10 l, tryck 6 bar, tryckslang 4 m)	251.622

För tillbehör, särskilt insatsverktyg, se tillverkarens katalog.

Explosionsritningar och reservdelslistor återfinns på vår hemsida:

www.flex-tools.com

Skrotning och avfallshantering

WARNING!

Gör förbrukade maskiner obrukbara genom att avlägsna nätsladden.

Endast för EU-stater

Kasta ej elverktyg i hushållssoporna!

Enligt det europeiska direktivet 2012/19/EG ska förbrukade elverktyg samlas separat och hanteras enligt gällande avfallsbestämmelser.

OBS

Fråga fackhandlaren rörande avfallsbestämmelser!

CE-Försäkran om överens- stämmelse

Härmed förklarar vi att den under "Tekniska data" beskrivna produkten uppfyller kraven i följande standarder eller regelgivande dokument:

EN 60745 enligt kraven i direktiven

2004/108/EG (till 19.04.2016),

2014/30/EU (fom 20.04.2016),

2006/42/EG, 2011/65/EG.

Ansvarig för tekniska underlag:

Tillverkaren och hans representant ikläder sig inget ansvar för skador eller förlorad vinst som uppstår genom produkten eller genom att produkten ej kan användas.

Tillverkaren och hans representant ikläder sig inget ansvar för skador som uppstår genom felaktig användning eller i förbindelse med andra tillverkares produkter.
