BRUKSANVISNING BHW 1549 VR Flex
- Sæt netstikket i stikkontakten.
| Reservedel/tilbehør Vare-nr. | |
| BD 06 borestativ til kantboringer | 254.186 |
| BD 18 borestativ med søjleføring | 290.343 |
| FLEX vandtryksbeholder WD10 (10 l indhold, 6 bar tryk, 4 m trykslange) | 251.622 |
Gør udtjente maskiner ubrugelige ved at fjerne netkablet.
Kun for EU-lande
Symboler som brukes 75
For din egen sikkerhet 75
Støy og vibrasjon 77
Et overblikk 78
Tekniske data 79
Bruksanvisning 80
Vedlikehold og pleie 82
Utelukkelse av ansvar 83
Symboler som brukes
ADVARSEL!
Gjør oppmerksom på en umiddelbar truende fare. Det er kan oppstå livsfare eller fare for alvorlige skader dersom dette ikke blir fulgt.
FORSIKTIG!
Gjør oppmerksom på en situasjon som kan være farlig. Det kan oppstå skade på personer eller ting dersom dette ikke blir fulgt.
HENVISNING
Betyr tips og informasjoner om bruken.
Symbolene på apparatet
Før ibruktaking må driftsanvisningen leses igjennom!
Bruk øyevern!
Det må brukes hørselsvern!
Henvisninger om avskaffing avgammelt apparat (se side 83)!
For din egen sikkerhet
ADVARSEL!
Må leses igjennom og tas hensyn til ved bruk av elektroverktøy:
Dette elektroverktøyet er bygget etter teknik-kens stand og anerkjente sikkerhetstekniske regler. Det kan allikevel oppstå skade for liv og levnet for brukeren eller tredje personer eller også skade på ting under bruken av maskinen. Elektroverktøyet må kun brukes
Forskriftsmessig bruk
Denne boreenheten er beregnet
– for bruk i industri og håndverk,
– for boring av gjennomgangs- og blindhulls-boringer i natursten, betong og lignende materialer med diamant bor og med vann,
– for frihåndsboring eller for bruk av borestativ, som er angitt i denne driftsveiledningen eller som er anbefalt av produsenten,
– for bruk med verktøy og tilbehør som er angitt i denne anvisningen eller som er anbefalt av produsenten.
Den tillatte periferihastigheten og den maksimale diameteren må ikke overskrides.
Sikkerhetsveiledninger for boreenheten
ADVARSEL!
Les igjennom alle sikkerhetsveiledningene og anvisningene. Forsømmelser når det gjelder overholdelsen av sikkerhetsveiledningene, kan føre til elektrisk støt, brann og/eller alvorlige skader. Oppbevar alle sikkerhetsveiledningene for senere bruk.
■ Dette elektroverktøyet må brukes som boreenhet med verktøy og tilbehør som er beregnet for dette. Ta hensyn til alle sikkerhetsveiledninger, anvisninger, framstillinger og data som følger med maskinen.
Dersom de følgende anvisningene ikke blir tatt hensyn til, kan dette føre til elektrisk støt, brann og/eller alvorlige skader.
Dersom elektroverktøyet brukes til formål som det ikke er beregnet for, kan det oppstå fare og skader.
Ikke bruk tilbehør som ikke er spesielt beregnet og godkjent av produsenten for bruk med dette elektroverktøyet.
Kun dersom tilbehøret blir festet fast til elektroverktøyet, garanteres en sikker bruk.
■ Det må brukes hørselsvern.
Påvirkning av støy kan føre til skade på hørselen.
■ Hold elektroverktøyet fast med begge hender og hold det fast i håndtaket. Sørg for at du står sikkert.
Elektroverktøyet bør føres sikkert med to hender.
■ Bruk et egnet søkeapparat for å lete etter skulle forsyningsledninger eller forespør hos de offentlige myndighetene hvor slike ledninger finnes.
■ Hold strømkabelen alltid borte fra verktøy som dreier seg.
Dersom du mister kontrollen over mas-kinen, kan strømkabelen bli kuttet over eller henge fast, slik at hånden eller armen din kan komme inn i verktøyet som dreies rundt.
■ Fest fast arbeidsstykket.
Det er bedre å sikre et arbeidsstykke med en spenninnretning eller en skrustokk, enn å holde det fast med hånden.
■ Vent til elektroverktøyet er stoppet opp før du legger det fra deg.
Elektroverktøyet kan bli hengende fast og dette kan føre til at du mister kontrollen over det.
- Driften av denne maskinen er kun tillatt med den PRCD bryteren som følger med. PRCD bryteren må alltid kontrolleres før bruk.
■ Før alle arbeider med elektroverktøy må støpselet trekkes ut.
■ Reparasjoner på elektroverktøy, som f. eks. utskifting av strømkabelen, må kun utføres av produsentens kundeservice.
Støy og vibrasjon
Lyd- og svingningsverdiene er målt i henhold til EN 60745.
De angitte måleverdiene gjelder for nye maskiner. Under den daglige bruken forandreslyd- og svingningsverdiene.
i HENVISNING
Det svingningsnivået som er angitt i denne anvisningen er målt i henhold til et målemetode som er normert etter EN 60745, og kan brukes for sammenligning av elektroverktøy.
Den egner seg også for en foreløpig vurdering av svingningsbelastningen,
Det angitte svingningshivæt representerer de hovedsakellige bruken av elektroverktøyet. Dersom elektroverktøyet blir brukt for annen bruk med avvikende verktøy, eller det ikke foretas tilstrekkelig vedlikehold, kan svingningsnivået avvike. Dette kan føre til en tydelig forhøying av svingningsbelastningen for hele arbeidstiden. For en nøyaktig vurdering av svingningsbelastningen bør også tidene tas hensyn til hvor maskinen er slått av eller er i gang, men ikke blir brukt.
Denne kan tydelig redusere svingningsbelastningen over hele arbeidstiden. Det bør fastlegges ekstra sikkerhetstiltak for vern av brukeren overfor svingninger, som f. eks. vedlikehold av elektroverktøy og arbeidsverktøy, oppvarming av hendene, organisasjon av arbeids-forløpet.
FORSIKTIG!
Ved lydtrykk på over 85 dB(A) må det brukes hørselsvern.

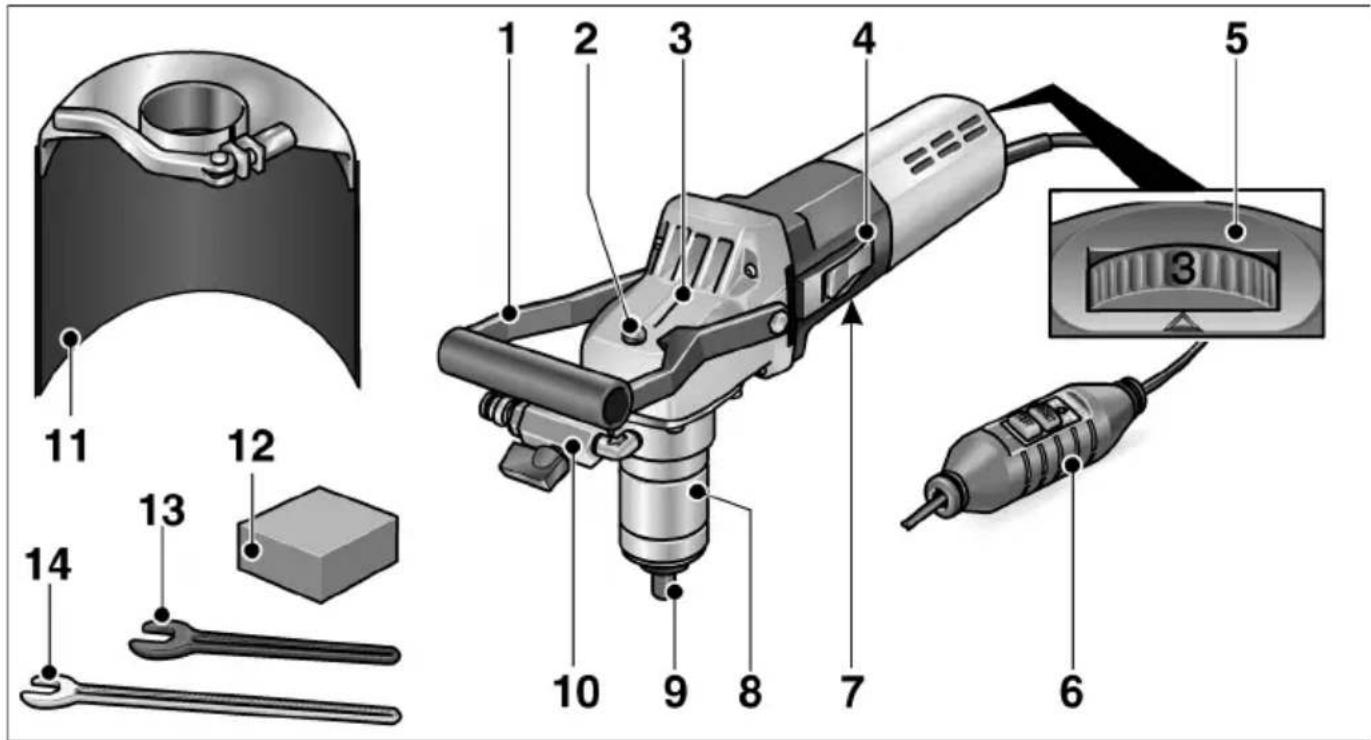

Et overblikk
1 Bøylehåndtak
2 Spindelstopper
3 Drivkasse
4 Bryterknapp
5 Innstillingshjul for forvalg av turtall
6 Strømkabel med PRCD vernebryter
7 Typeskilt
8 Spennflens
9 Verktøyopptak M14/17
10 Vanntilkopling med sperreventil
11 Vern mot vannsprut
12 Slipesten
13 Kjevenøkkel 19
14 Kjevenøkkel 17
Tekniske data
| Maskintype Boreenhet | ||||
| Borestativ – BD 18 BD 06 | særlig betjeningsanvisning | |||
| Nettspenning V/Hz 230/50 | ||||
| Beskyttelsesklasse I | ||||
| Effektopptak W 1200 | ||||
| Avgitt effekt W 700 | ||||
| Turtall for last | o/min | 3000–9000 | ||
| Tomgangsturtall | o/min | 3500–10000 | ||
| Verktøyopptak | M14/17 | |||
| Diamantbordiameter/lengde/boredybde | mm | 5/60/256/80/508/80/5010/80/50 | 6/88/588/103/7310/118/8812/128/9814/143/113 | 5/60/256/80/508/80/5010/80/50 |
| Vanntilkopling | 12" (for selvlukkende hurtigkopling), max. 6 bar | |||
| Vekt (uten tilkoplingskabel) | kg | 3,2 | 4,0 | 15,5 |
Bruksanvisning
ADVARSEL!
Før alle arbeider med elektroverktøy mästøpselet trekkes ut.
Før ibruktaking
Pakk ut elektroverktøyet og kontroller det at det er fullstendig og ikke har transportskader ved leveringen.
Tilkopling til strømforsyningen
ADVARSEL!
Driften av denne maskinen er kun tillatt med den PRCD bryteren som følger med. PRCD bryteren må alltid kontrolleres før bruk.
HENVISNING
Før PRCD bryteren betjenes, må det kontrolleres at elektroverktøyet er slått av.

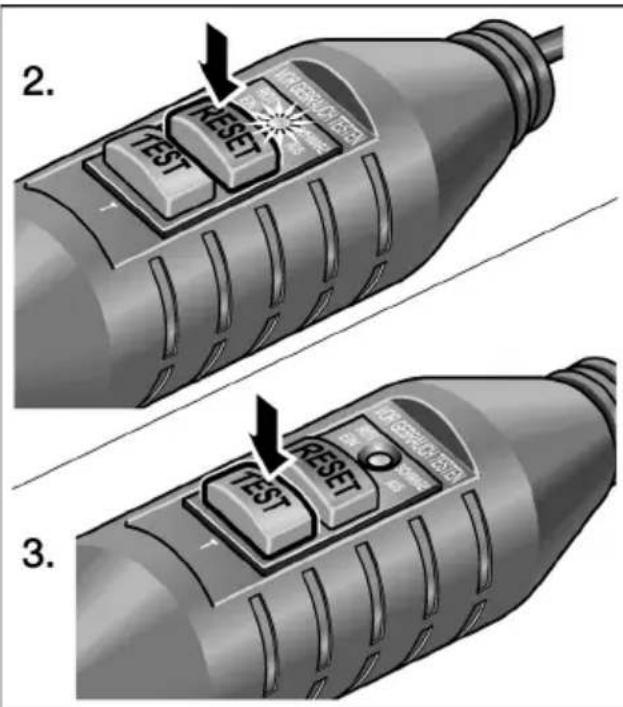

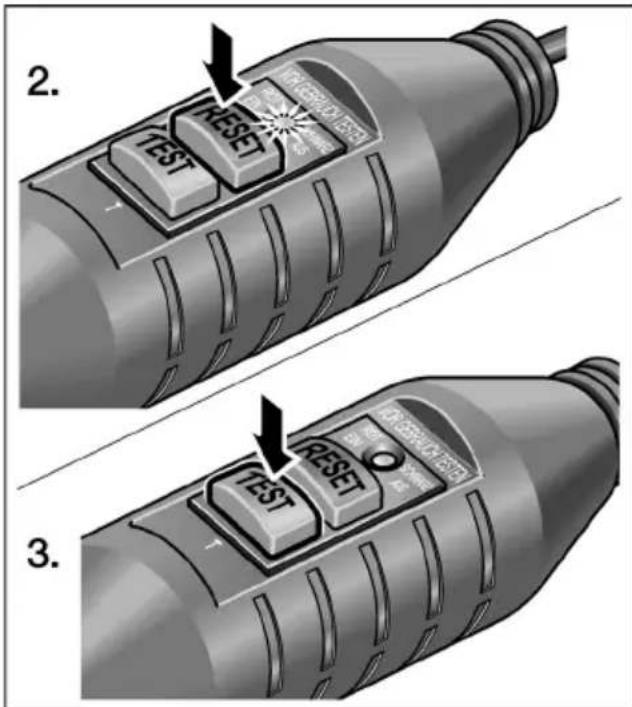

Kontroll før hver bruk:
- Stikk støpselet inn i stikkontakten.
- Etter nok en gangs betjening av tasten "RESET" må maskinen la seg slå på.
ADVARSEL!
Dersom PRCD bryteren slås av flere ganger under start av maskinen, eller dersom PRCD bryteren ikke utløses, må maskinen skilles fra strømnettet straks.
Det er ikke tillatt å bruke den lenger.
Utskiftingav PRCD bryteren må kun foretas avprodusentens kundeservice.
Legg opp vanntilkoplingen
ADVARSEL!
Ikke la vann eller personer komme i nærheten av arbeidsområdet for elektroverktøy.
Takunapparater i bruk, som er forskriftsmessig tilkoplet til vannforsyningen.
Pakninger, sperrekran og tilkoplingsstykker må kontrolleres regelmessig for forskriftsmessig funksjon.
HENVISNING
Dersom det ikke finnes en tilkopling til vannforsyningen, anbefales bruk av en mobil vanntrykkbeholder WD 10 (kapasitet 10 liter, 4m trykkslange, best. nr. 251.622).


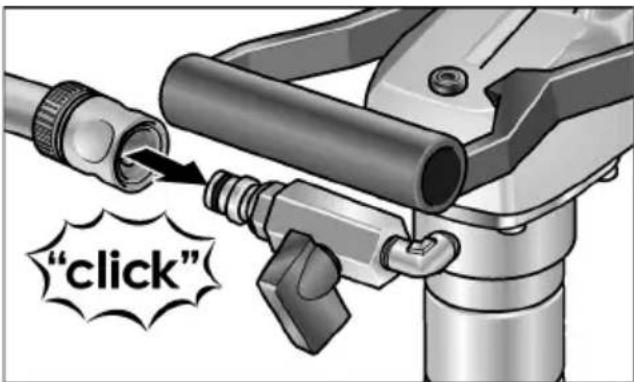

"click"■ Vannslange 1/2" festes med vanlig selvlukkende hurtigkopling som fåes i handelen.
■ Sperrekranen må først åpnes på arbeidsstedet og først når verktøyet er igang.
Når slangen tas av, må det passes på at det ikke renner vann inn i maskinen.

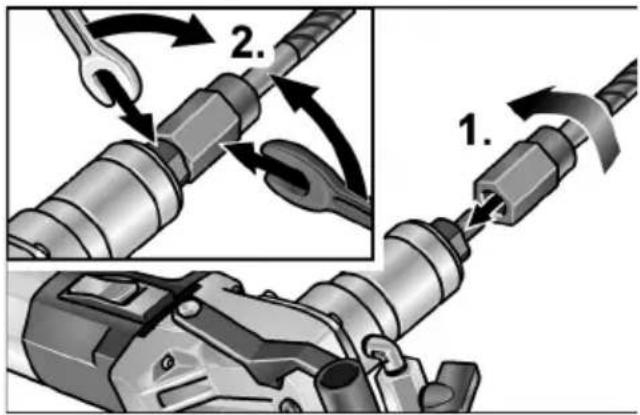

Festing eller utskifting av diamant bor
ADVARSEL!
Før alle arbeider med elektroverktøy må støpselet trekkes ut.
■ Trekk ut støpselet.
■ Stikk støpselet inn i stikkontakten.
Slå på elektroverktøyet (uten å sette på sperren) og la det gå i ca. 30 sekunder.
Kontroller den for ujevnheter og vibrasjoner.
■ Slå av elektroverktøyet.

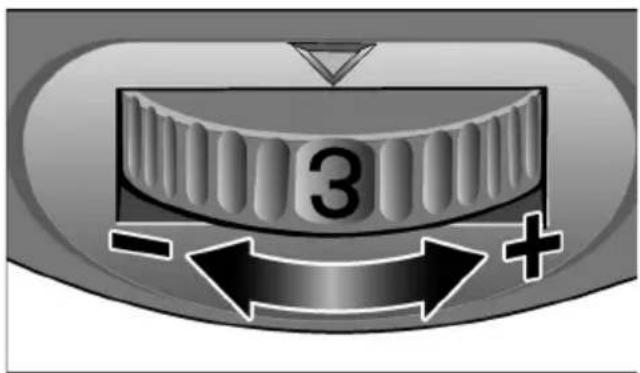

Turtallsforvalg
Innstilling Turtall (min ^-1 )
1 3300
2 4600
3 6100
4 7300
5 8700
6 10000
Inn- og utkopling
Korttidsdrift uten fastlåsing:
■ Skyv bryteren framover og hold den fast.
■ For utkopling slippes bryteren igjen.

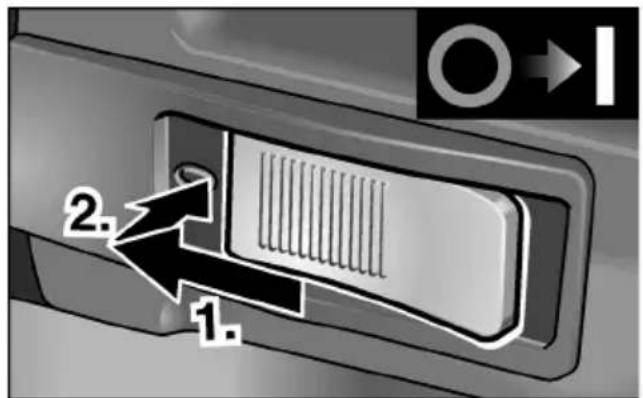

Varig drift med fastlåsing:
FORSIKTIG!
Etter et strømbrudd går maskinen videre dersom den er slått på.


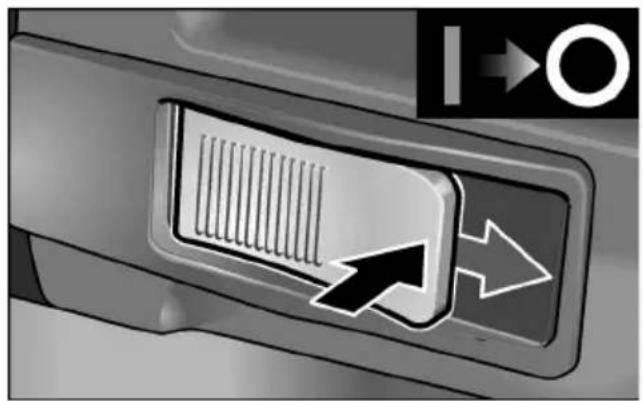

For utkopling frigjøres bryteren igjen ved å trykke bak på den.

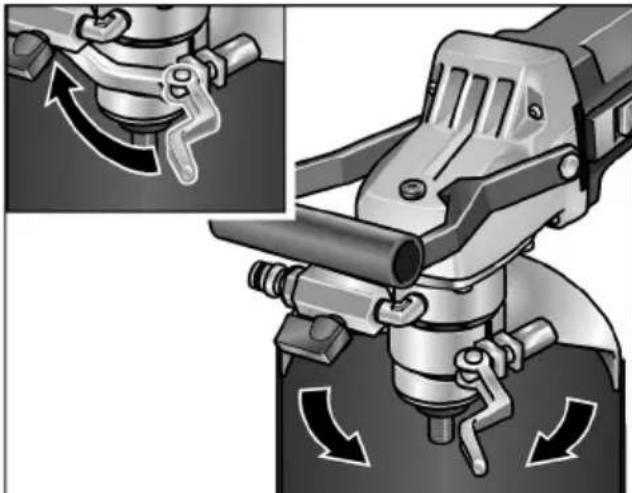

Fest fast eller still inn beskyttelsen mot vannsprut
i HENVISNING
Beskyttelsen mot vannsprut beskytter brukeren mot vannsprut. Hetten må innstilles slik at det forhindres at apparatet suger opp vann.
■ Trekk ut støpselet.
■ Løsne spennspaken.
Beskyttelsen mot vannsprut skyves oppå spennflensen og innstilles i den ønskede posisjonen.
■ Skru spennspaken fast igjen.
Arbeidstips
FORSIKTIG!
Ved bruk av et borestativ må det tas hensyn tilsikkerhets- og arbeidsveiledningene i bruks- anvisningen for borestativet.
■ Feste av diamantbor.
■ Sett beskyttelsen mot vannsprut i den ønskede posisjonen.
■ Stikk inn støpselet.
■ Kontroller funksjonen til PRCD.
- Hold håndtaket fast med den høyre hånden og ta i bøylehåndtaket med den venstre hånden.
■ Innkoples elektroverktöyet.
- Apne så tilførselen av vann.
■ Foreta så boringen.
■ Om nødvendig kan vanntilførselen justeres.
■ Etter boringen slås elektroverktøyet av. Diamantboret går etter i kort tid!
■ Steng vanntilførselen.
Etter avsluttet arbeid: Rengjør elektroverktøyet og tilbehøret grundig.
Vedlikehold og pleie
ADVARSEL!
Før alle arbeider med elektroverktøy må støpselet trekkes ut.
Rengjøring
Maskinen og ventilasjonsåpningene må rengjøres regelmessig. Hvor ofte dette må skje er avhengig av hvor lenge maskinen er i bruk. Innsiden av kapslingen med motoren må regelmessig blåses ut med tørr trykkluft.
Kullbørster
Elektroverktøyet er utstyrt med utkoplingskull. Når disse utkoplingskullene har nädd sin grense for slitasje, blir elektroverktøyet automatisk slått av.
i HENVISNING
For utskifting må det kun brukes originaldeler fra produsenten. Ved bruk av andre fabrikater, gjelder ikke garantien fra produsentens side.
Drevet
i HENVISNING
Skruen på drivhodet må ikke løsnes i garantitiden. Dersom dette ikke blir fulgt, slettes produsentens garantiforpliktelse.
Reparasjoner
Reparasjoner må kun utføres av et kunde-service verksted som er autorisert av produ-senten.
Reservedeler og tilbehør
| Reservedel/tilbehør Best. nr. | |
| BD 06 borestativ for boring av kanter | 254.186 |
| BD 18 borestativ med søyleføring | 290.343 |
| FLEX vantrykkbeholder WD10 (10 l innhold, 6 bar trykk, 4 m trykkledning) | 251.622 |
Annet tilbehør, særlig innsatsverktøy, finnes i katalogen fra produsenten.
Eksplosjonstegninger og lister for reservedeler finnes på vår hjemmeside:
www.flex-tools.com
Utrangerte maskiner må gjøres ubrukelige ved å fjerne strømkabelen.
Kun for EU-land.
Ikke kast elektrisk verktøy i bosset.
I henhold til det europeiske direktivet 2012/19/EF om avhending av elektrisk og elektronisk gammelt utstyr og omsetting av nasjonal rett, må brukte elektriske verktøy samles separat og avhendes på en miljøvennlig måte.
HENVISNING
Faghandelen vil gi deg informasjon om avhendingsmåter.
CE -Konformitet
Vi erklærer hermed at vi alene er ansvarlig for at de punkter som er beskrevet under „Tekniske data“ stemmer overens med følgende normer eller normative dokumenter:
EN 60745 i henhold til bestemmelsene i direktivet 2004/108/EF (intil 19.04.2016), 2014/30/EU (fra og med 20.04.2016), 2006/42/EF, 2011/65/EF.
Ansvarlig for tekniske dokumenter: FLEX-Elektrowerkzeuge GmbH, R & D Bahnhofstrasse 15, D-71711 Steinheim/Murr
Utelukkelse av ansvar
Produsenten og hans representant er ikke ansvarlige for skader eller tapt vinning på grunn av avbrytelser i driften som er forårsaket av produktet og ikke mulig bruk av produktet.
Produsenten og hans representant er ikke ansvarlige for skader som er forårsaket av ikke forskriftsmessig bruk av eller i forbindelse med produkter fra andre produsenter.
