Produkta veids	Kolonnu urbjmašīna
Zīmols	Herkules
Modelis	H-SB 801 E
Barošana	230 V ~ 50 Hz
Nominālā jauda	550 W
Motora rotācijas ātrums	1400 apgr./min
Ātruma diapazons (sākuma režīms)	450 - 2500 apgr./min (nepārtraukti regulējams)
Attālums no vārpstas ass līdz rāmim	160 mm
Maksimālais urbšanas dziļums	80 mm
Patronas ietilpība	1,5 - 16 mm (trīsžokļu atslēgas patrona)
Urbšanas vārpstas konuss	MK2
Patronas stiprinājuma konuss	B16
Kolonnas diametrs	65 mm
Urbšanas galda izmēri	240 x 240 mm
Galda slīpums	45°/0°/45°
Mašīnas augstums	940 mm
Grīdas platība (pamatne)	450 x 300 mm
Neto svars	43 kg
Lāzera klase	2
Lāzera viļņa garums	650 nm
Lāzera jauda	≤ 1 mW
Skaņas spiediena līmenis (tukšgaitā)	69,2 dB(A)
Skaņas jaudas līmenis (tukšgaitā)	78,6 dB(A)
Piegādātie aksesuāri	Urbjmašīnas patrona, aizsardzības ierīce pret skaidiņām, dziļuma atduris, patronas atslēga, kloķis, rokturi, lāzera vadotne

Bieži uzdotie jautājumi - H-SB 801 E Herkules

Kā mainīt kolonnu urbjmašīnas H-SB 801 E rotācijas ātrumu?

Ātrums tiek nepārtraukti regulēts ar regulēšanas sviru (atsauce 15), kamēr motors darbojas. Lēnām pagrieziet sviru, lai palielinātu vai samazinātu ātrumu, kas tiek parādīts uz digitālā ekrāna (atsauce 17). Nekad nepārvietojiet sviru pēkšņi un pārliecinieties, ka iekārta darbojas tukšgaitā, veicot regulēšanu.

Kā uzstādīt urbjpatronu uz vārpstas?

Pirms montāžas rūpīgi attaukojiet patronas konusu un vārpstu ar bioloģisku šķīdinātāju. Ar vienu spēcīgu kustību iespiediet patronas konusu vārpstā (atsauce 11) līdz galam, tad nedaudz pagrieziet, lai tas ieķertos. Pārbaudiet stiprinājumu, to pavelkot. Vārpstas konuss ir MK2 tipa.

Kā izmantot urbjmašīnas lāzera vadotni?

Iestatiet lāzera ieslēgšanas/izslēgšanas slēdzi (atsauce 20) pozīcijā 'I', lai ieslēgtu lāzeru. Uz sagataves tiek projicētas divas lāzera līnijas, un to krustpunkts norāda urbja centru. Lai izslēgtu, iestatiet slēdzi pozīcijā '0'. Nekad neskatieties tieši uz lāzera staru.

Kāds ir maksimālais urbšanas dziļums un kā to iestatīt?

Maksimālais urbšanas dziļums ir 80 mm. Lai to iestatītu, nolaidiet vārpstu, līdz urbja gals pieskaras sagatavei, tad pagrieziet apakšējo graduēto gredzenu (atsauce 25) uz leju līdz atdurei. Pēc tam pagrieziet augšējo gredzenu līdz vēlamajam dziļumam un nofiksējiet to ar pretuzgriezni. Veiciet šos iestatījumus, kad motors ir izslēgts.

Kā iestatīt urbšanas galda slīpumu?

Atskrūvējiet kupolveida skrūvi (atsauce 26) zem urbšanas galda. Nolieciet galdu vēlamajā leņķī (no -45° līdz +45°), tad stingri pievelciet skrūvi, lai nostiprinātu pozīciju.

Kāda ir urbjmašīnas jauda un barošanas spriegums?

Urbjmašīna darbojas ar spriegumu 230 V ~ 50 Hz un nominālo jaudu 550 W. Tā jāpievieno kontaktligzdai ar aizsargkontaktu.

Kā nomainīt ķīļsiksnu?

Izslēdziet iekārtu un atvienojiet to no strāvas. Iestatiet ātruma sviru maksimālajā pozīcijā, lai atslābinātu siksnu. Atveriet pārsegu (atsauce 7), atskrūvējot skrūvi (atsauce 16). Izņemiet veco siksnu, to noslidinot no skriemeļa, pēc tam uzstādiet jauno, veicot pretējās darbības. Aizveriet pārsegu un pieskrūvējiet.

Kādus urbju veidus es varu izmantot ar šo urbjmašīnu?

Atslēgas patrona pieņem urbjus ar cilindrisku kātu ar diametru no 1,5 līdz 16 mm. Varat arī izmantot instrumentus ar konisku kātu (MK2 konuss), noņemot patronu un ievietojot instrumentu tieši vārpstā.

Kā tīrīt un apkopt kolonnu urbjmašīnu?

Pirms jebkuras apkopes vienmēr atvienojiet ierīci. Notīriet virsmas ar mitru drānu un nedaudz maigu ziepju, neizmantojot šķīdinātājus. Neapstrādātās metāla daļas regulāri jāieeļļo ar skābi nesaturošu smērvielu. Ventilācijas atveres jāpārbauda un jātīra. Neļaujiet šķidrumam iekļūt iekšā.

Kādi drošības pasākumi jāievēro?

Vienmēr valkājiet aizsargbrilles, putekļu masku un dzirdes aizsardzību. Nevalkājiet brīvu apģērbu un sasieniet garus matus. Izmantojiet skrūvspīles vai stiprinājuma ierīci, lai noturētu sagatavi. Nekad neskatieties tieši uz lāzeru. Atvienojiet iekārtu pirms jebkādas regulēšanas vai instrumenta maiņas. Ievērojiet materiālam atbilstošu rotācijas ātrumu.

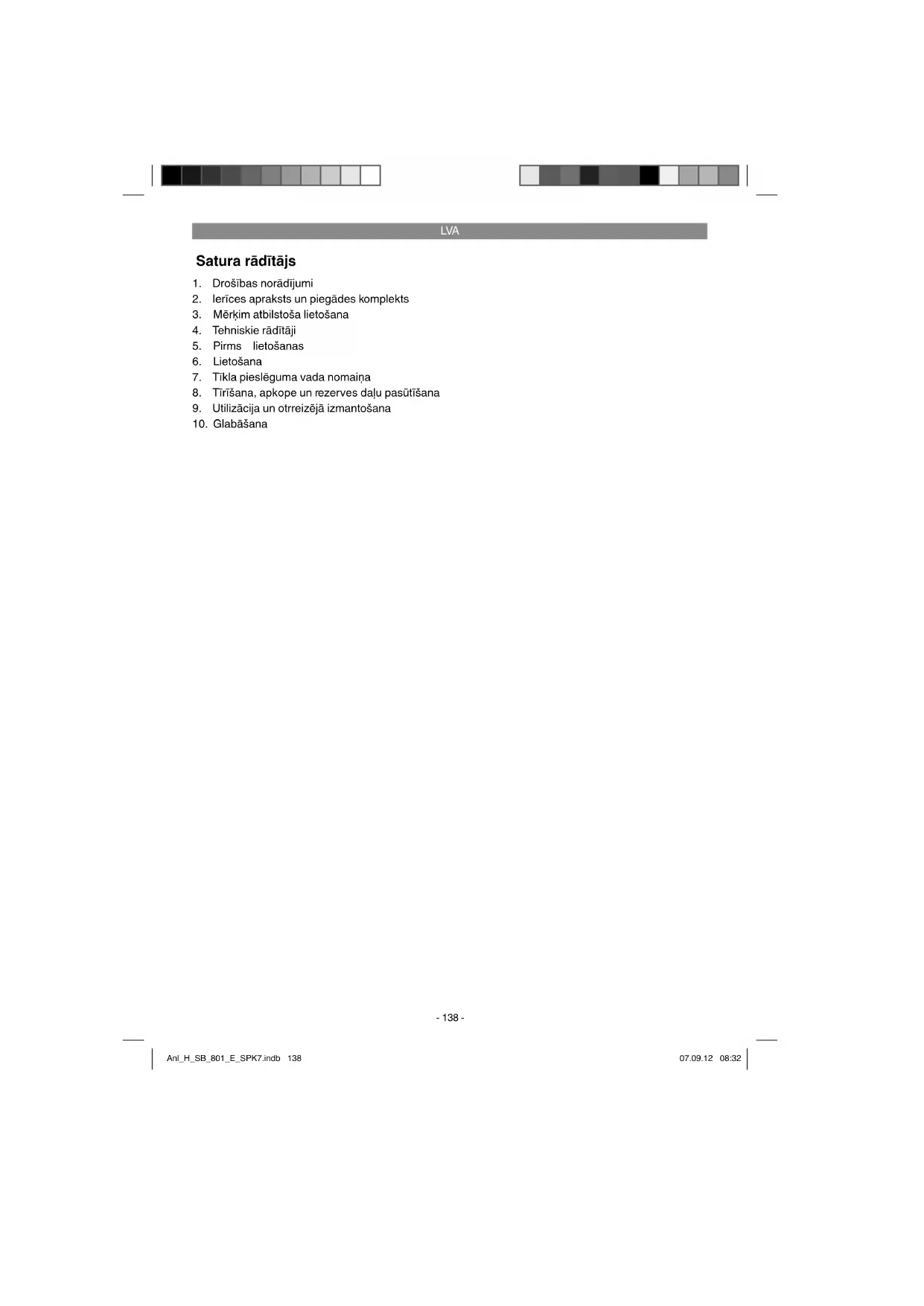

LIETOŠANAS INSTRUKCIJA H-SB 801 E Herkules

Lietojet aizsargbrilles. Dzirksteles vai no ierie izvadamas skembas, skaidas un putekkji, kas rodas darba laikā, var izraisit redzes zaude sanu.

Stradajlet cimdos.

LVA

Uzmanibu!

Lietojotierices,jaivevero vairaki droshibas
pasakumi,lai noverstu savainojumus un
bojajumus,tapec rupigi izlasiert so lietosanas
instrukiju / droshibas noradijumus.Saglabjet so
informaciju,la tai vienmberbute pieejama.Ja 1ere
irjanodcitai personai,ludzu,iedodiet lidzi ari
so lietosanas instrukiju / droshibas noradijumus.
Razotajs neuznemasaftildibufarpargadijumiem
vai zaudejumiem,kas rodas,ja neem vera so
instrukijun droshibas noradijumus.

1. Drośibas norādijumi

Ar atbilrostajiem droibas noradijumiem iepazistieties pievienotaja burtnicina.

Bridinajums!

Izlasiet visus drosibas noradijumus un Instrukcijas. Neieverojot drosibas noradijumus un instrukcijas, var gut elektrisko triecenu, apdegumus un/vai smagas traumas. Uzglabajet visus drosibas noradijumus un instrukcijas, lai tos nepoleclesamibas gadijuma varetu Izmantot nikotne.

3. Merkim atbilstoša lietošana

Sis urbsanas darbgalds ir piemero
metala, plastmasas, koksnes un fidzigu
izejmaterialu urbsanai un to drikt izmantor tikai
majsaimnecibā. Darbaldu nedrikst izmantor
pärlikas produktu un veselibai kaitigu materialu
apstradei. Urbjpatrona ir piemero tikai tadu urbu
ju un instrumentu izmantoisanai, kuriem ir 1,5-16
mm galena diameters un cilindrisks instrumenta
galenis. Vel var izmantor ari instrumentus ar konisku galeni. leric dikrst lietot tikai pieaugusie.

Ierici drikst lietot tikai tai paredzetajiem merkiem. Ierices lietosana, kas neatbilst minetajem merkiem, nav noteikumiem atbilstoša. Par visa veida bojajumiem vai savainojumiem ir atbildigs lietotajs/operators, nevis razotajs.

levrojiet, ka musu ierices atbilstosi noteikumiem nav konstruetas komercialai, amatnieciskai vairupnieciskai izmantoisanai. Razotajs neuznemas garantiju, ja iceri izmanto komercialajos, amatniecibas vai rupnicibas uzemumos, ka aridizigos papilddarbos.

4. Tehniskieraditaji

Nominalaisieegaspriegums 230V\~50Hz
Nominalajauda 550W
Motora apgriezenu skaits 1400 min.
Sakuma apgiezenu skaits (laideni reguljams).. 450-2500 min.1
Urbjpatronas stiprinajuma 1erice B16
Urbansanasvarpstaskonuss MK2
Zobvainaga urbjpatrona 1,5-16 mm
Izvirzijums 160 mm
Urbans galda izmér .240x240 mm
Galda lenka regulešana 45°/0°/45°
Urbans dzilums 80 mm
Kolonnas diameters 65 mm
Augstums 940 mm
Balstvirsa 450x300 mm
Svars 43 kg
Lazeraklase 2
Lazera vila garums 650 nm
Lazera jauda .≤1mW

Troksns un vibraclas

Troksnu un vibracijas vertibas ir noskaidrotas atbilstosi EN 61029.

Darbiba

Tuksgaita

Skanas spiedena

limenis, LpA 69,2 dB(A) 65,5 dB(A)

Skanas jaudas

Troksnu iedarbiba var izraisit dzirdes zudumu.

Vibracijas summaras vertibas (tris virzenu vektoru summa) ir noskaidrotas atbilstoşi EN 61029.

Papildu rokturis

Vibraciju emisijas vertiba a_h ≤ 2.5 m/s^2

KJuda K = 1,5 m/s²

LVA

Bridinajums!

Noradita vibraciju emisijas vertiba ir izmerita atbilstoši standartizetai pbaraudes metodei un var mainities atkaribna no elektroierices izmantoanas veida, kā ari iznémuma gadijumos parsnietg noradito vertibu.

Noradito vibraciju emisijas vertibu var izmantot, lai salidzinatu vienu elektronierici ar citu.

Noradito vibraciju emisijas vertibu var izmantot ari ieprieksejai kaitejuma novertesanai.

Nodrosinlet, la troksna rašanas un vibraclas butu minimalias!

Izmantojiet tikai ieries, kas ir nevainojama kartib.
- Regulari akkopiet un tiriet ierici.
- Savu darba veidu pielagojiet iericei.
Neparslogojietierici.
Nepiecesamibas gadijumliaicietveikt 1ericesparbaudi.
Izsledziet ierici, kad no nelietojat.
Stradajiet cimdos.

Atlikusleriskl

Pat ja lietojat so elektroierici atbilstoşi notiikumiem, vlenmér saglabajas atlikusie rski. Elektroierices konstrcijas un izpildijuma del var rasties sadi rski:

1. plausu bojajumi, ja netiek lietota piemeroata puteklu aizsargmaska;
2. dzirdes bojajumi, ja netiek lietoti piemeroti ausu aizsargi;
3. veselibas kaitejumi, ko izraisa plaukstu un roku vibracijas, ja ierici lieto ilgaku laiku, kā ari ja to lieto neatbilstoši un pienacigi neapkopj.

5. Pirms lietošanas

5.1.Darbgaldamontza

• Pareizi novietojiet pamatni (1).
• Kolonnu (2) ar atloku nostipriniet, izmantojot pievienotās skruves (A) (3.-4. attels).
• Tagad var ievietot galdu un iespilēt ar sprostsviru. Pec tam uzmauciet kloki (27) un pievelciet ar skruvi (28) (5.-7. attels).
  Nobeigumā visu urbsanas galvu novietojiet uz kolonnas. Vertikāi izfidziniert galvu ar pa-matriñ un dostipriniet to ar skruēm (35) (8.-9. attëls).
  Tris pievienotos rokturus (9) ieskruejiet rokturu stiprinajumä (10. attels).
  Apgriezenu skaita regulesanas sviru (15) saskruvejiet, ka paradits 11. attela.
  Rullisa balstu (3) dostipriniet ar sparnskruvem (21)(12. attels).
  Pirms urbjpatronas uzstadijanas ar ierces galvas galeni pbaraudiet abu detalu tiribu. Pec tam konisko tapni ar specigu grudienu ievirziet urbjpatronas konusa un konusu ievirziet urbsanas varpsta. Sim nolukam urbjpatronu (10) kopar konusu (24) ivadiet lidz galam varpsta (11) un grieziet, lidz tas vel mazliet talak isfid varpsta (11).Tad urbjpatronu (10)kopar konusu (24) grudienveidiigspraudiet varpsta (11) un parbaudiet tanostiprinajumu (13.-14. attels).

Norade: aizsardzibai pret koroziju visas spodras detalias ir leziestas ar smereviu. Pirms urbjpatronas (10) uziksanas uz varpstas (11) abas detaliasir pilnigi jiaattauo ar videi nekalitgu skidinataju, lai nodrosinatu optimalu speka parvadu.

5.2.Darbgaldu uzstadijsana

Pirms lietoanas saksanas urbanas darbgalds ir jauzstada uz cietas gridas. Sim nolukam izmantojet abus piestiprinanas urbumus (12), kas atrodas pamatne. leverojiet, lai dargbadam varetu pieklut daribas un iestatisanas un apkopes darbu veiksanai.

Norade: stiprināsanas skruves drikst pieviktikai tik stingri, lai pamatne nesaskiebtos vainedeformetos. Pärmerigas noslogoşanas gadijumā pastav luzuma risks.

LVA

5.3. Sallekams skaldu alzsargs (15.-17. attels)

Uzstadiet saliekamo skaidu aizsargu (13), kā parādīts 15.-16. attēla.
Apvalka (23) augstums ir laideni regulejams un fiksjam ar abu sparnskruvu (22) palidzbu. Lai nomainifu urbi, skaidu aizsargu (13) var atvazt uz augsu.

5.4. Kas janem vera pirms lletosanas saksanas

Ieverojiet, lai elektrotikla piesleguma spriegums atbilistu spriegumam, kas ir noradits uz dati plaksnites. Darbaldu piesledziet tikai kontaktligzdai ar atbilsto ierikotu zemejuma kontaktu. Urbanas darbalds ir aprikotsar automatisko sledzi sprieguma iekrituma vai zuduma gadjumá, kas pasarga operatoru no nevelamas atkartotas ieslegsanas pec sprieguma pazeminasan. Sajagadjumā darbalds ir atkartoti jaiesledz.

6. Darbiba

6.1. Vispārigie norādijumi (18. attēls)

Lai ieslgtu darbgaldu, piespieiedet zalo ieslgsanas sledzii "I" (18), darbgalds iesledzas. Lai izslegtu darbgaldu, piespieiedet sarkano taustinu O" (19), darbgalds izsledzas. Uzmaniet, lai neparslogotu ieriCi. Ja daribas laikamazinas motora troksnis, motors tiek pärmerigi noslogots.

Nenoslogojiet ieri ci tiktal, ka motors apstajas. Lietosanas laika vienmer staviet iekaras prieksä.

6.2.Instrumenta levletośana urbjpatrona (1. attels)

Noteikti ieverojiet, lai instrumenta mainas
laika būtu atvienota elektrifikla kontaktdaksa.
Urbjpatronā (10) drikst iesipilet tikai cilindriskus instrumentus ar noradito maksimalo galena diametru. Lietojet tikai nevainojamu un asu instrumentu.
Neliotojet instrumentus, kuru galenis ir bojats vai kuri citā veidā ir deformeti vai bojati. Lietojet tikai piederumus un papildierices, kas ir noraditas lietoşanas instrukcijā vai kuras atlauj ražotajs.
Ja urbsanas darbgalds blokejas, izsledziet to un parvietrojet urbi sakotneja pozicija.

6.3. Atrspilejosas urbipatronas Iletosana

Urbanas darbgalds ir aprikots ar atrspilejo Su urbpatronu. Instrumentu var nomainit, neizmantojot papildu patronas atslgu, ievietojot instrumentu atrspilejoa urbpatrona un iestiprinot ar roku.

6.4.Instrumentu ar konusveida galeni Izmantošana (19. attëls)

Urbansan dasarbaldam ir urbansanas varpstas konuss. Lai izmantotu instrumentus ar konusveida qaleni (MK2), rikoijeties sadi:

• novietojiet urbjpatronu apaksjeja pozicijia;
  ar apaksejima (25) palidzibu fiksjet varpstu nolaista pozicija, lai paliktu brivi pieejama atvere urbjpatronas izsiisanai (sk.7.6.punktu);
• izsitiet konisko galeni, izmantojot pieviento izsiisanas kili (31), turklat uzmaniet, lai instruments nenokristu uz gridas;
• jauno instrumentu ar konisko galeni grudienveidigi ivirziet urbsanas varpstaskonusa un parbaudiet instrumentastiprinajumu.

6.5. Apgriezenu skaita regulësana (1. attëls)

Darbgalda apgriezenu skaitu var laideni regulet. Uzmanibu!

• Aggrlezenu skaltu drikst Izmainit tikal motora darbibas lalka.
  Apgriezenu skaita reguleesansviru (15) nekustinlet grudlenveida, apgriezenu skaltu regulejlet lenam un vienmerigi, kam darbgalds darbojas tuksgaita.
  Nodrosinlet darbgalda netraucetudarbibu (nonemiet detalias, izemiet urbiutt.).

Izmantojot apgiezienu skaita regulešanas sviru (15), var laideni pielagot apgiezienu skaitu.

Noregulētais Ātrums tiks paradīts ciparu displejā (17) kā apgriezienu skaits minūte.

Uzmanibu! Nekad nedarbinit urbsanas darbgaldu ar atvertu kilsiksnas apvalku. Pirms atvert vaku, vienm eravienojet elektrotikla kontaktdkdsu. Nekad neaiztieci stradajoskilsiksnu.

6.6. Urbsanas dziluma ierobežotājs (20. attēls/ 14. poz.)

Urbanas varpstai ir grozams limbs urbanas dziluma regulesanai. Regulesanas darbus veiciet tikai tad, jaierice ir apstadinata.

Urbansanas varpstu (11) spiediet uz leju, lidz urbja gals saskaras ar detalu.
Limbu (25) grieziet uz leju lidz galam.
Limbu (25) grieziet uz augsu atbilsto i vajadzigajam urbsanas dzilumam un nosprostojet ar otru limbu (25).
Urbansanas varpstas augstako poziciju var analogiski noregul et arapsekjo limbu. Tas

LVA

ir loti noderigi, piem eram, izsitot urbjpatronu (sk. 7.4. punktu).

6.7.Urbanas galda slipuma regulešana (21.-22. attels)

Palaidiet valigak stiprinanas bultskruvi (26) zem urbsanas gald4.
lestatiet urbsanas galdu (4) nepiecesamajalenki.
Atkal pievelciet stiprināsanas bultskrūvi (26) lidz galam, lai fiksētu urbsanas galdu (4) šajā pozićija.

6.8.Urbansas galda augstuma regulesana 21.,23. attels)

Palaidiet valfagak savilces skruvi (37).
- Ar kloka (27) palidzibu novietojiet urbsanas galdu vajadzigaj pozicij.
Atkal pievelciet savilces skruvi (37).

6.9. Urbanas galds un rullisa balsts (24. attels)

Pec blokesanas skruves (29) atbrivoesanas var pagriezt urbsanas galdu (4).
Pec sparnskruvyu (21) atbrivosanas var izvilktrullisa balstu (3).

6.10.Detalas lespilesana (25. attels)

Principā stingri iespilejiet detalias ar darbgalda skruispēm vai ar piemérotu iespīlesanas iérici. Nekad neturiet detalias ar rokā! Urbsanas laikā detalai jabut kustigai uz urbsanas galda (4), laivaretu notikt pascentrešanas. Noteiki nostiprintiet detalu pret sagriesanos. Vislabak tas ir izdarams, pieliekot detalu vai darbgalda skruispèles pie fi kseta atbalsta.

Uzmanibu! No loksnu metaIa izgatavotas detalas ir jaiespIe, lai tAs nevarTu uzraut uz augsu.

Pareiz noregulejert urbsanas galdaugstumun slipumu atbilstoj detaljar. Starp detalas augsmalu un urbia galu jabut pietiekamai atstarpei.

Darbgalds ir aprikots ar nekustigi uzstaditu atbalstu (30).Montazas laikirkojieties sadi:

abusierievjusuzatbalsta(30)ievadietdivas no cetram urbsanas galda (4) vadsliedem;
tagad atbalstu (30) var novietot vajadzigaj pozicij;
ar abam skruvem (32) fiksejiet atbalstu (30) pie urbsanas galda;
- atskruvejiet sparnskruvi (33) uz detalas (34) un izlidziniet izliekumu (34) tā, lai detaju varētu pieklaut atbalstam (30) un izliekumam (34).

6.11. Lazera darbiba (11., 18. attels/36. poz.) lesegsana: lasera ieslegsanas un izslegsanas sledz (20) pavirziet pozicija "lai iesgtu lazeru. Uz apstradajamas detalias tiek projecetas divas lazera linjas, kuru krustpunkts norada urbaja gala centru.

Izslegsana: lazaera ieslegsanas un izslegsanas sledzi (20) pavirziet pozicija "0".

Lazera iestatisana: ja nepiecesams, lazeru var iestatit, mazliet atskruvejot skruves (41). Pec iestatisanas darbiem atkal pievelciet skruves. Uzmanib! Neskatieties tieši Lazera gaismā!

6.12. Darba atrums

Urbanas laikä ievrojiet pareizo apgriezenu skaitu. Tas ir atkarigs no urba diametra un materiai.

Turpmak noraditais saraksts palidzes izvelties pareizo apgriezenu skaitu dazadiem materiali.

Noraditals apgrlezenu skalts Ir tikal orlentejooss Ielums.

Urbja Ø	Čuguns	Těrauds	Dzelz	Aluminijs	Bronza
3	2550	1600	2230	9500	8000
4	1900	1200	1680	7200	6000
5	1530	955	1340	5700	4800
6	1270	800	1100	4800	4000
7	1090	680	960	4100	3400
8	960	600	840	3600	3000
9	850	530	740	3200	2650
10	765	480	670	2860	2400
11	700	435	610	2600	2170
12	640	400	560	2400	2000
13	590	370	515	2200	1840
14	545	340	480	2000	1700
16	480	300	420	1800	1500
18	425	265	370	1600	1300
20	380	240	335	1400	1200
22	350	220	305	1300	1100
25	305	190	270	1150	950

6.13. Gremdešana un centrešanas urbsana So urbsanas darbgaldu var izmantot ari gremdešanai vai centrešanas urbsanai. Turklat nemiet vērā, ka gremdešanu vajadzētu veikt ar vismazāko atrumu, turpretim centrešanas urbsanai ir nepieciesams liels atrums.

6.14. Koksnes apstrade

Ludzam nemt vera, ka, apstradajot koksni, ir jaizmanto piemeropta puteklu nosuksanas icerice, jo koka putekli var but kaitigi veselibai. Notekti lietojlot piemerotu respiratoru darbos, kas rada puteklus.

LVA

7. Tikla pieslęguma vada nomaina

Ja sis ierices tikla piesleguma vads tiek sabojats, razotajam vai servisa dienestam, vai atbilsto kvalificetai personai tas ir janomaina, lai izvairitos no iespejam apdraedjuma.

8. Tirišana, akcope un rezerves dalu pasutišana

Bridinajums!

Pirms jebkadiem regulesanas, tehniskas uzturesanas vai remonta darbiem iznemiet elektrotikla kontaktdaksu.

8.1. Tirisana

Urbansanas darbgaldam nav nepiecesama apkope. Uzturiet ieri. Pirms visiem tirisanas un apkopes darbiem atvienojiet elektrotiklakontaktdaksu.Tiriisanai neizmantojet kodigus skidinatajus.Uzmaniet, lai ieri neieklutskidrumi.Pec darbu pabeigstanas spodras detalias atkal iziediet ar smerviu. It ipasi urbsanas kolnonu, statna spodras detalias un urbsanas galdu regulari iziediet ar smerviu. leieszeanai izmantojet parastu skabi nesaturoso smerviu. Uzmanib! Ar ellun smvriu notraipitas tirisanas salvetes, ka ari smvriu en ellas paliekas neizmetiet sadzives akritumos. Utilizejiet t as atbilstosiapkartejas vides prasibam.Regulari pbaraudiet un tiret ventilacijas atveres.Glabajet ieri sausa telpa.Ja icer ie bojata,nemeginiet pasi to labot.Uzticien remonta veiksanu kualificetam elektrikim.
Ierici ieteicams tirit tulit pec katras lietosanas.
Regulari trietierici ar mitru dranun mazliet skidro ziepju.Nedrikt lietot firisanas lidzeklus vai skidinatajus, kas var bojat erices plastmasas detalas.Jarupjas, lai erices iekspuse neiekluu udens.

8.2. Apkope

Ierices iekspuse neatrodasitas detalias, kuram butu javeic apkope.

8.2.1. Kilsiksnas nomaina (26.-28. attels)

Nodiluma gadijumā var nominit urbsanas darbgaldakilsiksnu. Sim nolukam rikojieties sadi:

• laujiet darbgaldam darboties tuksgaita un apgriezenu skaita reguleesan sviru (15) lenam virziet uz minimalo apgriezenu skaitu (sk.

7.5.punktu);

izsledziet darbgaldu un atvienojiet elektrotikla kontaktdaksu;
- agrippiezienu skaita regulësanas sviru (15) pavrizut uz maksimliem agrippiezieniem, tādèjādi atslogogoj kīlskisnu:
- atskruvejiet skruvi (16), laivaretu atvert kilsiksnas apvalku (7);
- lenam nonemiet kilsiksnu (39) no dzenosā skriemela (38), viena skriemela puse velkot siksnu uz augsu un vienlaicigi lenam griezot skriemeli (38). Dzenosajam skriemelim (38) ir davas dalas, kas tiek saspiestas kopā ar atsperi. Ja kilsiksnai (39) nav pietiekamas brivkustibas, lia to nonemu, dzenosā skriemela (38) apaksejo dalu mazliet paspie diet uz leju, lia atslogotu kilsiksnu (39);
aplieciet jaun kilsiksnu (39) ap regulejamo skriemeli (40). Ielieciet siksnu dzenossa skriemela (38) viena puse tā vadgrep un grieziet to tā, lai kilsiksna (39) tiktu uzvikta uz dzenossa skriemela (38);
aizveriet kilsiksnas apvalku un pieskruejet ar skruvi (16).

8.3. Rezerves dalu pasutisana

Pasutot reserves dalas, jantorada sada informacija:

• ierices tips;
• ierices preces numurs;
• ierices identifikacijas numurs;
• nepiecesamās rezerves dalas numurs.

Pašreizejās cenas un informaci jir pieejama timekla vietne www.isc-gmbh.info.

9. Utilizacija unOTHEREZJAZmantošana

Ierice atrodas iepakojumai, laizvairitos no bojajumiem transportesanas laikalepakojums ir izejmateri ul to var izmantot atkartoti vai nodot izejvieli aprite. Ierice un tas piederumir no dazadiem materialiem, piemeram, metala un plastmasas. Bojatas detalias nav sadzives atkritumi. Lai nodrosinatu tehniski pareizu utilaciju, erice janodod attieigasa savaksanas vieta.Ja Jums nav zinama sada savaksanas vieta, jautajiet pasvaldiba.

LVA

Tikai ES valstim

Neizmetiet elektrierices sadzives atkritumos!

Sasanā ar Eiropas direktivu 2002/96/EK par nolietotām elektriskajām un elektroniskajām iericem un tās transponēsanu nacionalajā likumdoṣana nolietotās elektroierices ir jāsavac atseviski un janodod atkārtotai izmantoṣanai atbilstoši akārtējās vides prasibam.

Otrreizejiza mantoansa k aletativa atpakalnosutianas prasibai: Ta vieta, lai nosutit atpak nalototo elektroierici, t asipasniekam ka letnativora ir uzilkt sienakums sadarboties pienacigaz imantoananas ietvaros ipasaum tiesibu nodosanas gadijum. Nolietoto ieri saja gadijum var nodot ari atpakalpiememanas uznemukam, kas veic tis likvideanu atbilosto nacionaalajklikumam par cirkulacjas saimniecibun an atrkitumiem. Tas neattiecas uz nolietotaj ericem pieviento piederumu detalam um paliglidzekljam bez elektriskajam sastvdaalam.

Razojuma dokumentacijas un pavaddokumentu pardrukāsana vai citada izplatīsana, ar fragmentari in atjauta tikai ar skaidru iSC GmbH piekrišanu.

1. Sie garantijas noteikumi reglamente papildu garantijas pakalpojumus. Jusu likumigas garantijas prasibas si garantija neskar. Musu garantijas pakalpojumi jums ir bez maksas.
2. Garantijas pakalpojumi izplatas vienigi uz defektiem, kas ir izskaidrojam ar materiāa vai razošanas kjdām un ir ierobežoti ar so defektu novéransu vai erices apmainu. Ludzu nēmit vērā, ka mūsu ierices atbilstoš priěkrakstam nav konstrūelas komerciālai, amatnieciskai vai ripnieciskai izmantošanai. Tādī garantijas ligumu nenosledz, ja ierici izmanto komerciālos, amatniecibas un ripnecibas uzneμomus, kā ari tamfīdzigās darbības. Bez tam no musu garantijas ir izslēgta zaudejumu atldzinaśana par bojáuniem, kas radusies transportešanas laika, bojáuniem, kas radusies saistība ar montāzas instrukcijas neieverošanu vai tehniski nepareizu montāzu, lietošanas instrukcijas neieverošanu (kā piēmeram, piesledzot nepareizam tikla spriegumam vai stravas veidam), launpratīgu vai nelietpratigu izmantošanu (kā piēmeram, ierices pārslogosana vai nepielauto ievietojamo instrumentu vai piederumu izmantošana), akopes un drošibas noteikumu neieverošanu, sveškermenu ieklūsanu iericē (kā piēmeram, smilts, akmeni vai putekji), speka pielietošanu vai ārejām iedarbībam (kā piēmeram, nikritot), kā ari izmantošanai atbilstošu, parastu nodilūm. Ipaši tais attiecas uz akumulatorium, kuriem ir 12 mènešu garantijas termins. Garantijas prasība zaude spēku, ja iericej jau tɪkūsas veiktas kādas iejauksanās darbības.
3. Garantijas terminis ir 5 gadi un tas sakas ar ierices pirkuma datumu. Garantijas prasibas ir jiesniedz pirms garantijas termina izbeigstanas divu nedelu laikai, no briza, kad esat atklaus defektu. Garantijas prasibu iesniegsana pec garantijas termina izbeigstanas ir izslegta. Ierices remonta vai apmainas reultata garantijas terminis netiek ne pagarinats, ne ari noteikts jauns garantijas terminis saistiba ar so daribub ericei vai iespejam imontetajam rezerves dalam. Tas pats ir speka ari, izmantoj opakalposanu uz vietas.
4. Lai isnietgu garantjas prasibu, ludzu, parsuit bojato iceri bez maksas uz apaksa noradito adresi. Pievienojiet pardosanas dokumenta originalu vai citu pirkuma pieradijumu ar datumu. Tadel, ludzu, labi uzglabaj kases ceku ka pieradijumu! Ludzu, iespejami precizak aprakstiet pretenzijas iemeslu. Ja ierics defekts ir ieklauts muu garantijas pakalpojumos, jus nekavejoties sanemsiet saremontetu vai jaunu icerici.

Dilstosam/izlietojamam un trukstošam detalam ši garantija ir ierobežota saskaña ar šaja lietoşanas instrukcija sniegtajem garantijas noteikumiem.

HUN

Tartalomjegyzek
