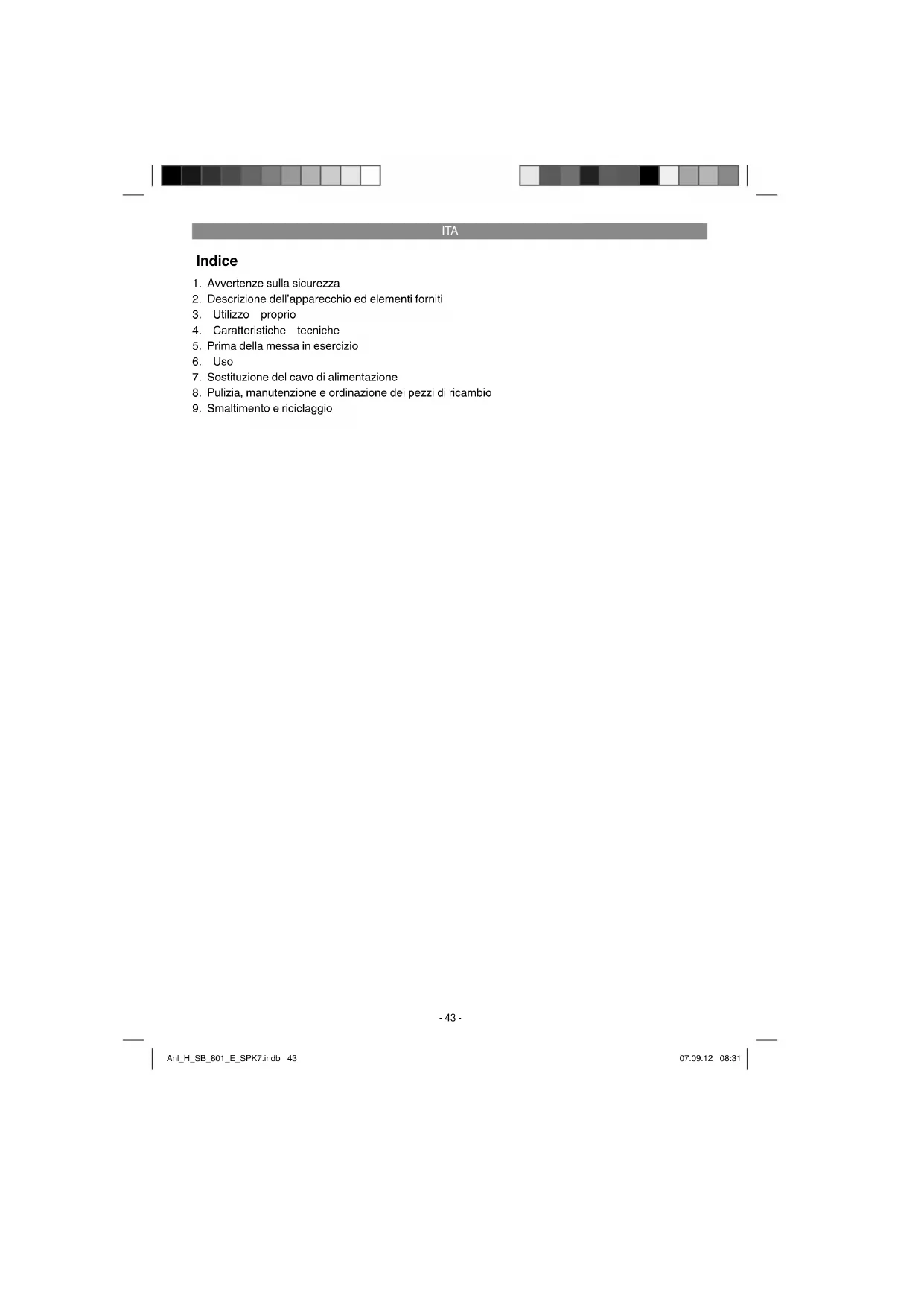

MANUALE UTENTE H-SB 801 E Herkules

1. Avvertenze sulla sicurezza

2. Descrizione dell’apparecchio ed elementi forniti

4. Caratteristiche tecniche

5. Prima della messa in esercizio

7. Sostituzione del cavo di alimentazione

8. Pulizia, manutenzione e ordinazione dei pezzi di ricambio

9. Smaltimento e riciclaggio

Avvertimento - Per ridurre il rischio di lesioni leggete le istruzioni per l’uso Portate cuffi e antirumore. L’e ff etto del rumore può causare la perdita dell’udito. Indossate gli occhiali protettivi. Scintille createsi durante il lavoro o schegge, trucioli e polveri scara- ventate fuori dall’apparecchio possono causare la perdita della vista. Mettete una maschera antipolvere. Facendo lavori su legno o altri materiali si può creare della polve- re nociva alla salute. Non lavorate materiale contenente amianto! Portare guanti protettivi Anl_H_SB_801_E_SPK7.indb 44Anl_H_SB_801_E_SPK7.indb 44 07.09.12 08:3107.09.12 08:31ITA

Attenzione! Nell’usare gli apparecchi si devono rispettare diverse avvertenze di sicurezza per evitare lesi- oni e danni. Quindi leggete attentamente queste istruzioni per l’uso/le avvertenze di sicurezza. Conservate bene le informazioni per averle a disposizione in qualsiasi momento. Se date l’apparecchio ad altre persone, consegnate ques- te istruzioni per l’uso/le avvertenze di sicurezza insieme all’apparecchio. Non ci assumiamo al- cuna responsabilità per incidenti o danni causati dal mancato rispetto di queste istruzioni e delle avvertenze di sicurezza.

1. Avvertenze sulla sicurezza

Le relative avvertenze di sicurezza si trovano nell’opuscolo allegato. Avvertimento! Leggete tutte le avvertenze di sicurezza e le istruzioni. Dimenticanze nel rispetto delle avver- tenze di sicurezza e delle istruzioni possono cau- sare scosse elettriche, incendi e/o gravi lesioni. Conservate tutte le avvertenze e le istruzioni per eventuali necessità future.

1.1 Avvertenze particolari per il laser

Attenzione: raggio laser Non rivolgete lo sguardo verso il raggio laser Classe del laser 2

Non rivolgete mai lo sguardo direttamente verso il foro di uscita del raggio laser.

Non dirigete mai il raggio laser né verso su- perfici riflettenti né verso persone o animali. Anche un raggio laser con potenza minima può causare delle lesioni all’occhio.

Attenzione - se vengono usate delle proce- dure diverse da quelle indicate può verificarsi un’esposizione ai raggi pericolosa.

Non aprite mai il modulo laser.

Se il trapano a colonna non viene usato per un periodo piuttosto lungo, è consigliabile to- gliere le batterie. Non è consentito apportare modifiche al laser per aumentarne la potenza.

Non è consentito eseguire modifiche al laser per aumentarne il rendimento.

Il produttore non si assume alcuna respon- sabilità per danni che derivino dalla mancata osservanza delle avvertenze di sicurezza.

5. Supporto del piano di lavoro

6. Testa dell’apparecchio

7. Copertura per cinghia trapezoidale

10. Mandrino per punte da trapano

12. Fori di fi ssaggio

13. Protezione ripiegabile contro i trucioli

14. Asta di profondità

15. Leva di regolazione per numero di giri

19. Interruttore OFF

Verifi cate che l‘articolo sia completo sulla base degli elementi forniti descritti. In caso di parti mancanti, rivolgetevi al nostro Centro Servizio Assistenza presentando un documento di ac- quisto valido entro e non oltre i 5 giorni lavorativi dall‘acquisto o al centro fai-da-te competente più vicino. Al riguardo fate attenzione alla Tabella Garanzia nelle disposizioni di garanzia alla fi ne delle istruzioni.

Aprite l’imballaggio e togliete con cautela l’apparecchio dalla confezione.

Togliete il materiale d’imballaggio e anche i fermi di trasporto / imballo (se presenti).

Controllate che siano presenti tutti gli elemen- ti forniti.

Verificate che l’apparecchio e gli accessori non presentino danni dovuti al trasporto.

Se possibile, conservate l’imballaggio fino alla scadenza della garanzia. Attenzione! L’apparecchio e il materiale d’imballaggio non sono giocattoli! I bambini non devono giocare con sacchetti di plastica, fi lm e pic- coli pezzi! Sussiste pericolo di ingerimento e soff ocamento!

Istruzioni per l’uso originali

Avvertenze di sicurezza

Mandrino per punte da trapano

Protezione ripiegabile contro i trucioli

Questo trapano a colonna è concepito per per- forare metallo, materie plastiche, legno e materiali simili e deve essere usato solo in ambito privato. L’apparecchio non deve essere usato per lavorare generi alimentari e materiali nocivi per la salute. Il mandrino per punte da trapano è adatto solo per l’utilizzo di punte ed utensili con un diametro di 1,5-16 mm e di forma cilindrica. Si possono inolt- re usare utensili con gambo conico. L’apparecchio deve essere usato da persone adulte. L’apparecchio deve venire usato solamente per lo scopo a cui è destinato. Ogni altro tipo di uso che esuli da quello previsto non è un uso conforme. L’utilizzatore/l’operatore, e non il costruttore, è responsabile dei danni e delle lesioni di ogni tipo che ne risultino. Tenete presente che i nostri apparecchi non sono stati costruiti per l’impiego professionale, artigi- anale o industriale. Non ci assumiamo alcuna garanzia quando l’apparecchio viene usato in imprese commerciali, artigianali o industriali, o in attività equivalenti.

4. Caratteristiche tecniche

Valori complessivi delle vibrazioni (somma vetto- riale delle tre direzioni) rilevati secondo la norma EN 61029. Impugnatura Valore emissione vibrazioni a

Incertezza K = 1,5 m/s

Avvertimento! Il valore di emissione di vibrazioni indicato è stato misurato secondo un metodo di prova norma- lizzato e può variare a seconda del modo in cui l’elettroutensile viene utilizzato e, in casi eccezio- nali, può essere superiore al valore riportato. Il valore di emissione di vibrazioni indicato può essere usato per il confronto tra elettroutensili di marchi diversi. Il valore di emissione di vibrazioni può essere utilizzato anche per una valutazione preliminare dei rischi. Limitate al minimo lo sviluppo di rumore e le vibrazioni!

Utilizzate soltanto apparecchi in perfetto sta- to.

Eseguite regolarmente la manutenzione e la pulizia dell’apparecchio.

Adattate il vostro modo di lavorare all’apparecchio.

Non sovraccaricate l’apparecchio.

Spegnete l’apparecchio se non lo utilizzate.

Indossate i guanti. Rischi residui Anche se questo elettroutensile viene utiliz- zato secondo le norme, continuano a sussis- tere rischi residui. In relazione alla struttura e al funzionamento di questo elettroutensile potrebbero presentarsi i seguenti pericoli:

1. Danni all’apparato respiratorio nel caso in cui

non venga indossata una maschera antipol- vere adeguata.

2. Danni all’udito nel caso in cui non vengano

indossate cuffi e antirumore adeguate.

3. Danni alla salute derivanti da vibrazioni ma-

no-braccio se l’apparecchio viene utilizzato a lungo, non viene tenuto in modo corretto o se la manutenzione non è appropriata.

5. Prima della messa in esercizio

Preparate la piastra di base (1).

Fissate la colonna (2) con la flangia con le viti in dotazione (A). (Fig. 3-4)

Ora potete inserire il tavolo e serrarlo con la leva di fissaggio. Applicate poi la manovella (27) e serrate bene con la vite (28). (Fig. 5-7)

Per finire, mettete l’intera testa del trapano sulla colonna. Regolate la testa verticalmente rispetto alla piastra di base e fissatela con le viti (35). (Fig. 8-9)

Avvitate le 3 impugnature (9) in dotazione nel relativo supporto. (Fig. 10)

Avvitare la leva di regolazione del numero di giri (15) come indicato nella Fig. 11.

Fissate il piano scorrevole (3) con le viti ad alette (21). (Fig. 12)

Prima di montare il mandrino per punte da trapano con il fusto MK, controllare che ent- rambe le parti siano pulite. Quindi inserite il mandrino conico con uno scatto forte nel cono del mandrino per punte da trapano. Dopodiché inserite il cono nello stesso modo nel mandrino portapunte. Per far ciò inserite il mandrino per punte da trapano (10) insieme al cono (24) nel mandrino fino alla battuta e ruotatelo finché scorra per un altro po’ nel mandrino (11). Ora inserite il mandrino per punte da trapano (10) con il cono (24) con un forte scatto nel mandrino (11) e controllate che tutto sia ben fisso. (Fig. 13-14) Nota: tutte le parti lucide sono lubrifi cate per proteggerle dalla corrosione. Prima di montare il mandrino per punte da trapano (10) sul mandrino (11), le due parti devono essere completamente sgrassate con un solvente ecologico, in modo da garantire una trasmissione di forza ottimale. 5.2. Installazione dell’elettroutensile Prima della messa in esercizio si deve montare il trapano in modo fi sso su una base stabile. Utiliz- zate a tal fi ne i due fori di fi ssaggio (12) nella pi- astra di base. Fate attenzione che l’elettroutensile sia accessibile per l’esercizio e per i lavori di impostazione e manutenzione. Nota: le viti di fi ssaggio deve essere serrate in modo che la piastra di base non sia serrata ec- cessivamente o deformata. In caso di sollecitazio- ni eccessive sussiste il pericolo di rottura. Anl_H_SB_801_E_SPK7.indb 47Anl_H_SB_801_E_SPK7.indb 47 07.09.12 08:3107.09.12 08:31ITA

5.3. Protezione ripiegabile contro i trucioli (Fig. 15-17)

Montate la protezione ripiegabile contro i tru- cioli (13) come indicato nella Fig. 15-16.

L’altezza della copertura (23) è regolabile in continuo e viene fissata mediante le due viti ad alette (22). Per cambiare il trapano si può ribaltare verso l’alto la protezione contro i trucioli (13). 5.4. Da tenere presente prima della messa in esercizio Fate attenzione che la tensione della presa di rete corrisponda alla targhetta d’identifi cazione. Colle- gate la macchina solo ad una presa che abbia un contatto di terra installato in modo corretto. Il trapano da banco è dotato di un interruttore di minima tensione che protegge l’utilizzatore dal riavvio improvviso dopo una caduta di tensione. In questo caso la macchina deve venire accesa di nuovo.

6.1. Generalità (Fig. 18) Per l’inserimento azionate l’interruttore verde “I” (18), l’apparecchio inizia a funzionare. Per il disinserimento premete il tasto rosso “0” (19), l’apparecchio si ferma. Fate attenzione a non sovraccaricare l’apparecchio. Se il rumore del motore diminuisce durante l’esercizio, ciò signifi - ca che il motore viene sottoposto a sovraccarico. Non sovraccaricate l’apparecchio in modo tale da provocare l’arresto del motore. Durante l‘esercizio posizionatevi sempre davanti all‘apparecchio. 6.2. Inserimento della punta (Fig. 1) Fate assolutamente attenzione che durante la sostituzione della punta la spina sia staccata dal- la presa di corrente. Nel mandrino per punte da trapano a corona dentata (10) si devono serrare solo utensili cilindrici con il diametro massimo indicato per il gambo. Usate solo utensili affi lati ed in perfetto stato. Non utilizzate utensili con il gambo danneggiato o deformati e danneggiati in qualsiasi altro modo. Usate solo accessori ed apparecchi complementari indicati nelle istruzioni per l’uso o autorizzati dal produttore. Nel caso in cui il trapano a colonna dovesse bloccarsi, disin- serite l‘apparecchio e con il trapano ritornate alla posizione di partenza. 6.3. Maneggiamento del mandrino per punte da trapano a serraggio rapido Il trapano a colonna è dotato di un mandrino per punte da trapano a serraggio rapido. Si può ese- guire il cambio di utensile senza l’aiuto di una chi- ave ausiliaria, inserendo e serrando manualmen- te l’utensile nel mandrino per punte da trapano a serraggio rapido. 6.4. Uso di utensili con gambo conico (Fig. 19) Il trapano a colonna dispone di un cono del man- drino portapunta. Per usare utensili con gambo conico (MK2) procedete nel modo seguente

Mettete il mandrino per punte da trapano nel- la posizione inferiore.

Arrestate il mandrino con l’aiuto dell’anello graduato inferiore (25) in posizione abbas- sata in modo che l’apertura per fare uscire il mandrino per punte da trapano rimanga accessibile (vedi punto 7.6).

Fate uscire il gambo conico con il cuneo (31) in dotazione, facendo attenzione che l’utensile non possa cadere a terra.

Spingete di colpo il nuovo utensile con gam- bo conico nel cono del mandrino portapunta e controllate che sia ben serrato. 6.5. Impostazione del numero di giri (Fig. 1) Il numero di giri dell’apparecchio può essere re- golato in continuo. Attenzione!

Il numero di giri deve essere modificato solo con il motore in funzione.

Non azionate di colpo la leva di regolazio- ne per numero di giri (15), regolate il nu- mero di giri lentamente e uniformemente quando l’apparecchio è in folle.

Fate in modo che l’apparecchio funzioni liberamente (togliete pezzi da lavorare, punte da trapano, ecc.). Con la leva di regolazione per numero di giri (15) il numero di giri può venire adattato in continuo. La velocità impostata viene indicata in giri per minuto sul display digitale (17). Attenzione! Non fate mai funzionare il trapano con la copertura della cinghia trapezoidale aperta. Staccate sempre la spina dalla presa di corrente prima di aprire la copertura Non inserite mai le mani tra le cinghie trapezoidali in funzione. Anl_H_SB_801_E_SPK7.indb 48Anl_H_SB_801_E_SPK7.indb 48 07.09.12 08:3107.09.12 08:31ITA

6.6 Asta di profondità (Fig. 20/Pos. 14)

Il mandrino portapunte è dotato di un anello gra- duato avvitabile per impostare la profondità di perforazione. Eseguite le operazioni di regolazione solo ad utensile fermo.

Abbassate il mandrino portapunte (11) fin- ché la punta del trapano tocchi il pezzo da lavorare.

Ruotate l’anello graduato (25) verso il basso fino alla battuta.

Ruotate verso l’alto l’anello graduato (25) per raggiungere la profondità desiderata e fis- satelo con un controdado al secondo anello graduato (25).

La posizione più alta del mandrino portapunte può essere regolata in modo analogo con l’anello graduato inferiore. Ciò è utile per es. per fare uscire il mandrino per punte da trapa- no (vedi punto 7.4). 6.7. Impostazione dell’inclinazione del piano di lavoro (Fig. 21-22)

Allentate la vite da legno a testa quadra (26) sotto il piano di lavoro.

Regolate il piano di lavoro (4) sull’inclinazione desiderata.

Serrate di nuovo saldamente la vite da legno a testa quadra (26) per fissare il piano di lavo- ro (4) in questa posizione. 6.8. Impostazione dell’altezza del piano di lavoro (Fig. 21; 23)

Allentate la vite di serraggio (37).

Portate il piano di lavoro nella posizione desi- derata con l’ausilio della manovella (27).

Serrate di nuovo la vite di serraggio (37). 6.9. Piano di lavoro e piano scorrevole (Fig. 24)

Una volta allentata la vite di serraggio (29) il piano di lavoro (4) può essere ruotato.

Una volta allentata la vite di serraggio (21) il piano scorrevole (3) può essere estratto.

6.10 Serraggio del pezzo da lavorare (Fig. 25)

Serrate saldamente i pezzi da lavorare con l’ausilio di una morsa a vite dell’elettroutensile o con un mezzo di serraggio appropriato. Non tenete mai con le mani i pezzi da lavorare! Mentre si esegue la foratura il pezzo da lavorare deve potersi muovere sul tavolo (4) in modo che possa avvenire un centraggio automatico. Bloccate assolutamente il pezzo in modo che non possa ruotare. Il modo migliore per farlo è quello di appoggiare rispettivamente il pezzo da lavorare e la morsa a vite contro una battuta fi ssa. Attenzione! Le parti in metallo devono venire serrate in modo che non vengano scagliate in giro. Regolate la giusta altezza ed inclinazione della tavola di foratura a seconda del pezzo da lavorare. Deve rimanere una distanza suffi ciente tra il bordo superiore del pezzo da lavorare e la punta del trapano. Questo apparecchio è dotato di una battuta mon- tabile in modo fi sso (30). Per il montaggio proce- dete nel modo seguente

Infilate i due pezzi scanalati sulla battuta (30) in due delle quattro guide del piano di lavoro (4).

Ora potete portare la battuta nella posizione desiderata (30).

Fissate la battuta (30) con le due viti (32) al piano di lavoro.

Allentate ora la vite ad alette (33) dall’elemento angolare (34) e orientate l’elemento angolare in tal modo che il pezzo da lavorare possa essere appoggiato alla bat- tuta (30) e all’elemento angolare (34).

6.11 Esercizio laser (Fig. 11; 18/Pos. 36)

Accensione: portate l’interruttore ON/OFF del la- ser (20) in posizione “I” per accendere il laser. Sul pezzo da lavorare vengono proiettate due linee laser, il cui punto di intersezione indica il centro della punta del trapano. Spegnimento: portate l’interruttore ON/OFF del laser (20) in posizione “O”. Impostazione del laser: allentando leggermente le viti (41), il laser può essere regolato se neces- sario. Serrate di nuovo le viti dopo le operazioni di regolazione. Attenzione! Non rivolgete lo sguardo direttamente nel raggio laser! Anl_H_SB_801_E_SPK7.indb 49Anl_H_SB_801_E_SPK7.indb 49 07.09.12 08:3107.09.12 08:31ITA

6.12. Velocità di lavoro Nel lavorare fate attenzione al giusto numero di giri che dipende dal diametro del trapano e dal materiale da forare. La lista seguente vi è d’aiuto nello scegliere il nu- mero di giri per i diversi materiali. valori riportati sono solamente valori indicativi per i numero di giri. Ø trapano Ghisa Acciaio Ferro Alluminio Bronzo grigia

6.13. Allargature e fori da centro Con questo trapano da tavolo potete anche ese- guire allargature e fori da centro. Tenete presente che l’allargatura deve venire eseguita con la velocità più bassa possibile, mentre per i fori da centro è necessaria una velocità elevata. 6.14. Lavorazione del legno Tenete presente che lavorando il legno si deve usare un dispositivo adatto di aspirazione perché la polvere di legno può essere nociva alla salute. Quando eseguite lavori con produzione di polvere portate assolutamente una maschera adatta che protegga dalla polvere.

7. Sostituzione del cavo di

alimentazione Se il cavo di alimentazione di questo apparecchio viene danneggiato deve essere sostituito dal produttore, dal suo servizio di assistenza clienti o da una persona al pari qualifi cata al fi ne di evitare pericoli.

8. Pulizia, manutenzione e

ordinazione dei pezzi di ricambio Avvertimento! Staccate la spina dalla presa di corrente prima di qualsiasi regolazione, manutenzione o ripara- zione.

Il trapano da tavolo richiede pochissima ma- nutenzione.Tenete pulito l’apparecchio.

Prima di tutte le operazioni di pulizia e ma- nutenzione staccate la spina dalla presa di corrente. Per la pulizia non usate solventi aggressivi. Fate attenzione che i liquidi non penetrino all’interno dell’apparecchio. Al termine dei lavori ingrassate di nuovo le parti non rivestite. In particolare la colonna del tra- pano, le parti non rivestite del sostegno e del tavolo di foratura devono venire ingrassate re- golarmente. Usate un grasso neutro di quelli comunemente reperibili in commercio.

Attenzione! Non gettate tra i comuni rifiuti domestici gli stracci sporchi di grasso oppure i resti di olio e grasso. Smaltiteli in modo non inquinante. Controllate e pulite regolarmente le aperture di aerazione.Tenete l’apparecchio in una ambiente asciutto. Se l’apparecchio dovesse presentare dei danni, non cercate di riparalo da soli. Fate eseguire le riparazioni da tecnici elettricisti.

Consigliamo di pulire l’apparecchio subito dopo averlo usato.

Pulite l’apparecchio regolarmente con un panno asciutto ed un po’ di sapone. Non usa- te detergenti o solventi perché questi ultimi potrebbero danneggiare le parti in plas- tica dell’apparecchio. Fate attenzione che non possa penetrare dell’acqua nell’interno dell’apparecchio. Anl_H_SB_801_E_SPK7.indb 50Anl_H_SB_801_E_SPK7.indb 50 07.09.12 08:3107.09.12 08:31ITA

All’interno dell’apparecchio non si trovano altre parti sottoposte ad una manutenzione qualsiasi.

8.2.1. Sostituzione della cinghia trapezoidale

(Fig. 26-28) In caso di usura la cinghia trapezoidale può esse- re sostituita . A questo scopo procedete nel modo seguente

Fate funzionare l’apparecchio in folle e impo- state la leva di regolazione per numero di giri (15) lentamente sul minimo (vedi punto 7.5).

Spegnete l’apparecchio e staccate la spina dalla presa di corrente.

Impostate la leva di regolazione del numero di giri (15) sul massimo, così la cinghia trape- zoidale non è tesa.

Allentare la vite (16) per poter aprire la coper- tura della cinghia trapezoidale (7).

Togliete la cinghia trapezoidale (39) lenta- mente dalla puleggia motrice (38) sollevan- dola su un lato della puleggia (38) e ruotando la stessa puleggia lentamente durante il processo. La puleggia motrice (38) è formata da due metà che vengono tenute insieme da una molla. Nel caso che la cinghia trapezoi- dale (39) non avesse abbastanza gioco per toglierla, spingete la puleggia motrice (38) un po’ verso il basso perché la cinghia (39) si allenti.

Posizionate la nuova cinghia trapezoidale (39) attorno alla puleggia vario (40). Posizi- onate la cinghia da una parte della puleggia motrice (38) nella sua scanalatura di guida e ruotatela in tal modo che la cinghia trape- zoidale (39) venga sollevata sulla puleggia motrice (38).

Chiudete la copertura della cinghia trapezoi- dale e serratela con la vite (16).

8.3 Ordinazione di pezzi di ricambio:

Volendo commissionare dei pezzi di ricambio, si dovrebbe dichiarare quanto segue:

numero del pezzo di ricambio del ricambio necessitato. Per i prezzi e le informazioni attuali si veda www.isc-gmbh.info

9. Smaltimento e riciclaggio

L‘apparecchio si trova in un imballaggio per evita- re i danni dovuti al trasporto. Questo imballaggio rappresenta una materia prima e può perciò es- sere utilizzato di nuovo o riciclato. L‘apparecchio e i suoi accessori sono fatti di materiali diversi, per es. metallo e plastica. Gli apparecchi difettosi non devono essere gettati nei rifi uti domestici. Per uno smaltimento corretto l‘apparecchio va con- segnato ad un apposito centro di raccolta. Se non vi è noto nessun centro di raccolta, rivolgetevi per informazioni all‘amministrazione comunale. Anl_H_SB_801_E_SPK7.indb 51Anl_H_SB_801_E_SPK7.indb 51 07.09.12 08:3107.09.12 08:31ITA

Solo per paesi membri dell’UE Non smaltite gli elettroutensili nei rifi uti domestici! Secondo la direttiva europea 2002/96/CE sui rifi uti di apparecchiature elettriche ed elettroniche e il suo recepimento nelle normative nazionali, gli elettroutensili usati devono venire raccolti separatamente e venire smaltiti in modo ecocompatibile. Alternativa di riciclaggio alla richiesta di restituzione: il proprietario dell’apparecchio elettrico è tenuto in alternativa, invece della restituzione, a collaborare in modo che lo smaltimento venga eseguito correttamente in caso ceda l’apparecchio. L’apparecchio vec- chio può anche venire consegnato ad un centro di raccolta che provvede poi allo smaltimento secondo le norme nazionali sul riciclaggio e sui rifi uti. Non ne sono interessati gli accessori e i mezzi ausiliari sen- za elementi elettrici forniti insieme ai vecchi apparecchi. La ristampa o l’ulteriore riproduzione, anche parziale, della documentazione o dei documenti d’accompagnamento dei prodotti è consentita solo con l’esplicita autorizzazione da parte della iSC GmbH. Con riserva di apportare modifi che tecniche Anl_H_SB_801_E_SPK7.indb 52Anl_H_SB_801_E_SPK7.indb 52 07.09.12 08:3107.09.12 08:31ITA
