BME 800 - Trapano Herkules - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Trapano a percussione
Marca	Herkules
Modello	BME 800
Potenza assorbita	800 W
Tensione di alimentazione	230 V - 50 Hz
Capacità di foratura calcestruzzo	16 mm
Capacità di foratura acciaio	13 mm
Capacità di foratura legno	25 mm
Velocità a vuoto (1a velocità)	0 - 920 giri/min
Velocità a vuoto (2a velocità)	0 - 2650 giri/min
Frequenza di percussione	0 - 39 000 colpi/min
Tipo di mandrino	Mandrino portapunta a serraggio rapido 1,5 - 13 mm
Peso	2,4 kg
Livello di pressione acustica (LPA)	103 dB(A)
Livello di potenza acustica (LWA)	116 dB(A)
Vibrazione al livello dell'impugnatura	12,4 m/s²
Doppio isolamento	Sì
Impugnatura supplementare	Sì, con battuta di profondità
Variatore di velocità	Elettronico, mediante pressione sull'interruttore
Inversione del senso di rotazione	Sì, tramite commutatore
Garanzia	60 mesi (5 anni)
Manutenzione	Pulire con prodotti non corrosivi, mantenere le fessure di aerazione libere
Sicurezza	Rimuovere la spina prima di qualsiasi modifica, utilizzare occhiali e mascherina antipolvere

Domande frequenti - BME 800 Herkules

Come regolare la velocità del trapano Herkules BME 800?

La velocità si regola in due modi: premendo più o meno l'interruttore di accensione/spegnimento (variatore elettronico), o girando la vite zigrinata dell'interruttore per preselezionare la velocità. Inoltre, un commutatore di marcia consente di scegliere tra la 1a velocità (0-920 giri/min) e la 2a velocità (0-2650 giri/min). Cambiare solo a macchina ferma.

Come utilizzare la modalità percussione sulla BME 800?

La modalità percussione si attiva tramite il commutatore rotante (riferimento 4). Giralo sulla posizione 'foratura a percussione' per forare calcestruzzo o muratura. Per forare piastrelle o lastre, portalo su 'foratura' (senza percussione). Cambiare solo a macchina ferma.

Quale punta utilizzare per forare il calcestruzzo con la BME 800?

Utilizzare punte a percussione di buona qualità, ben affilate. La capacità massima di foratura nel calcestruzzo è di 16 mm.

Come invertire il senso di rotazione?

Utilizzare il commutatore di inversione del senso di rotazione (riferimento 6). Permette di passare da rotazione oraria a antioraria per svitare o rimuovere una punta bloccata.

Il trapano BME 800 è adatto per avvitare?

Sì, ma solo con inserti per avvitare adatti. Il manuale specifica che l'apparecchio non è previsto per l'azionamento di utensili adattabili (come una sega a tazza). Utilizzare inserti per avvitare di qualità.

Come mantenere il trapano Herkules BME 800?

Mantenere il trapano pulito. Non utilizzare prodotti corrosivi per pulire la plastica. Mantenere libere le fessure di aerazione. In caso di scintille eccessive, far controllare le spazzole di carbone da un tecnico specializzato.

Quali precauzioni di sicurezza adottare?

Indossare sempre occhiali di protezione e una mascherina antipolvere. Utilizzare l'impugnatura ausiliaria durante la foratura vicino a cavi elettrici. Rimuovere la spina prima di qualsiasi modifica o pulizia. Non trasportare l'apparecchio dal cavo.

Qual è il livello sonoro del BME 800 in funzionamento?

Il livello di pressione acustica è di 103 dB(A) e il livello di potenza acustica è di 116 dB(A). Indossare una protezione acustica se il rumore supera 85 dB(A) sul posto di lavoro.

Dove trovare ricambi per il BME 800?

Utilizzare solo ricambi originali. La vista esplosa e l'elenco delle parti di ricambio nel manuale consentono di identificare i pezzi necessari. Contattare il servizio post-vendita: V.B.P. Distribution, 5 allée Joseph Cugnot, Z.I. du Phare, F-33700 Mérignac (tel. [phone]).

La garanzia è trasferibile in caso di rivendita?

La garanzia di 60 mesi (5 anni) decorre dalla data di acquisto e copre i difetti di materiale, funzionamento e fabbricazione. Le parti di ricambio e la manodopera sono a carico. I danni successivi non sono coperti. Per le condizioni precise, consultare il certificato di garanzia fornito.

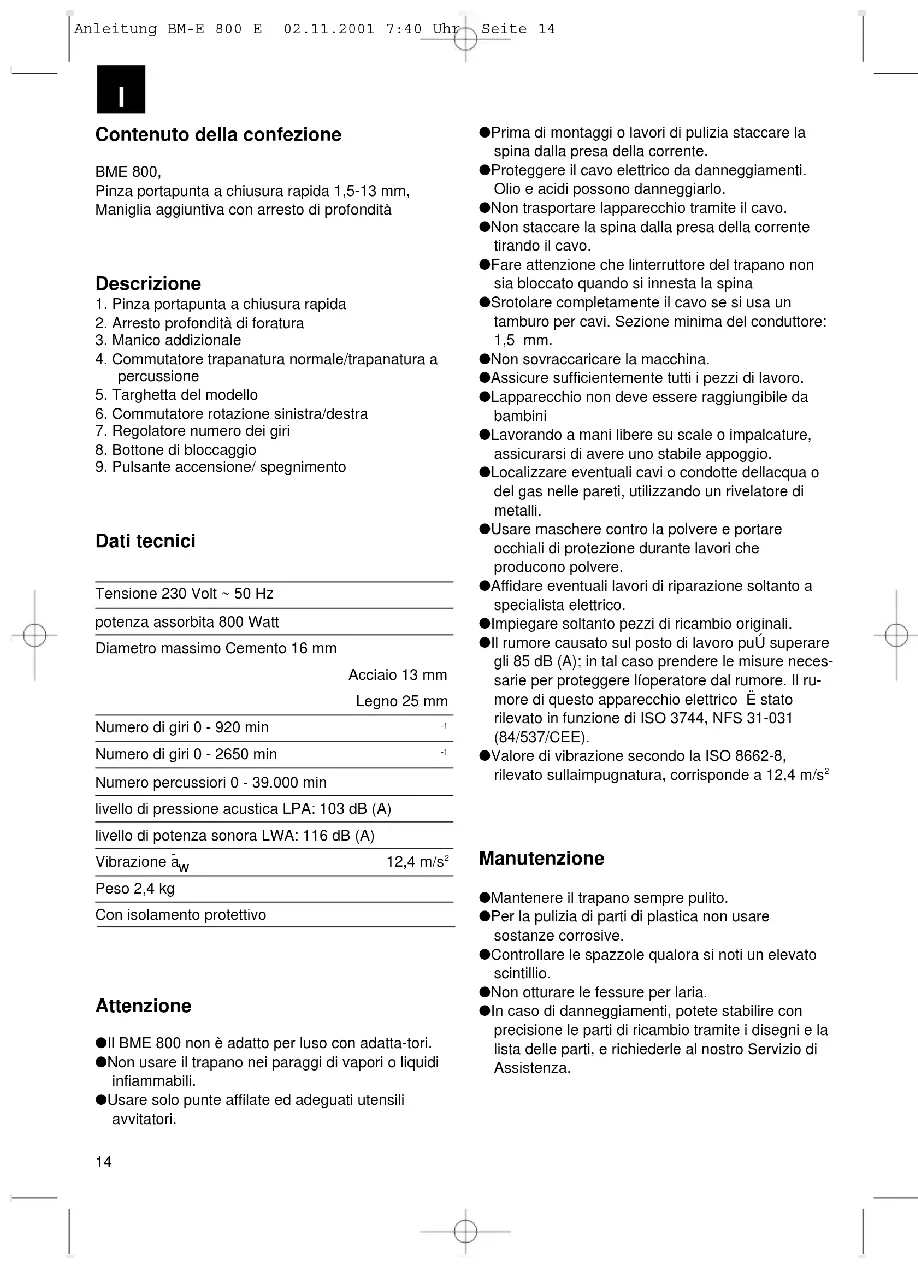

MANUALE UTENTE BME 800 Herkules

Contenuto della confezione

BME 800.

Pinza portapunta a chiusura rapida 1,5-13 mm,

Maniglia aggiuntiva con arresto di profondità

Descrizione

1. Pinza portapunta a chiusura rapida
2. Arresto profondità di foratura
3. Manico addizionale
4. Commutatore trapanatura normale/trapanatura a percussione
5. Targhetta del modello
6. Commutatore rotazione sinistra/destra
7. Regolatore numero dei giri
8. Bottone di bloccaggio
9. Pulsante accensione/ spegnimento

Dati tecnici

Tensione 230 Volt \~ 50 Hz

potenza assorbita 800 Watt

Diametro massimo Cemento 16 mm

Acciaio 13 mm

Legno 25 mm

Numero di giri 0 - 920 min

Numero di giri 0 - 2650 min

Numero percussiori 0 - 39.000 min

livello di pressione acustica LPA: 103 dB (A)

livello di potenza sonora LWA: 116 dB (A)

Vibrazione _w

12,4 m/s²

Peso 2,4 kg

Con isolamento protettivo

Attenzione

●II BME 800 non è adatto per luso con adatta-tori.
●Non usare il trapano nel paraggi di vapori o liquidi inflammabili.
●Usare solo punte affiliate ed adeguati utensili avvitatori.

• Prima di montaggi o lavori di pulizia staccare la spina dalla presa della corrente.
  ●Proteggere il cavo elettrico da danneggiamenti. Olio e acidi possono danneggiarlo.
  ●Non trasportare lapparecchio tramite il cavo.
  ●Non staccare la spina dalla presa della corrente tirando il cavo.
  ●Fare attenzione che linterruttore del trapano non sia bloccato quando si innesta la spina
  ●Srotolare completamente il cavo se si usa un tamburo per cavi. Sezione minima del conduttore: 1,5 mm.
  ●Non sovraccaricare la macchina.
  ●Assicure sufficientemente tutti i pezzi di lavoro.
  ●Lapparecchio non deve essere ragglunglbile da bambini
  ●Lavorando a mani libere su scale o impalcature, assicurarsi di avere uno stabile appoggio.
• Localizzare eventuali cavi o condotte dellacqua o del gas nelle pareti, utilizzando un rivelatore di metalli.
• Usare maschere contro la polvere e portare occhiali di protezione durante lavori che producono polvere.
• Affidare eventuali lavori di riparazione soltanto a specialista elettrico.
• Implegare soltanto pezzi di ricambio originali.
• Il rumore causato sul posto di lavoro puU superare gli 85 dB (A); in tal caso prendere le misure necessarie per proteggere lioperatore dal rumore. Il rumore di questo apparecchio elettrico È stato rilevato in funzione di ISO 3744, NFS 31-031 (84/537/CEE).
• Valore di vibrazione secondo la ISO 8662-8, rilevato sullaimpugnatura, corrisponde a 12,4 m/s ^2

Manutenzione

●Mantenere il trapano sempre pulito.
●Per la pulizia di parti di plastica non usare sostanze corrosive.
- Controllare le spazzole qualora si noti un elevato scintillio.
●Non otturare le fessure per laria.
- In caso di danneggiamenti, potete stabilire con precisione le parti di ricambio tramite i disegni e la lista delle parti, e richiederle al nostro Servizio di Assistenza.

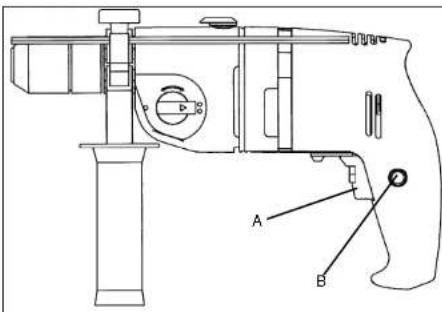

Avviamento/Spegnimento

Per avvlare: premere il pulsante A

Per funzionamento continuo: arrestare il pulsante A con bottone di bloccaggio B

Per spegnere: premere brevemente sul pulsante A

Scegliere il numero dei giri agendo pi" o meno forte sul pulsante A. Potete prescegliere il numero dei giri girando liapposita vite godronata sul pulsante A.

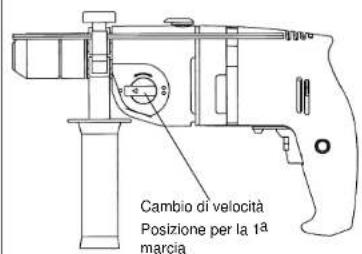

Cambio di velocità Posizione per la 1ª marcia

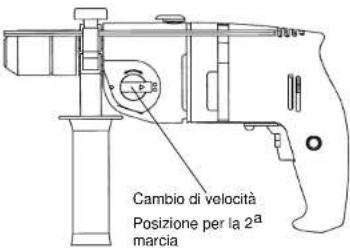

Cambio di velocità Posizione per la 2ª marcia

Commutatore rotante in posizione per perforazione a percussione. Cambiare solo con utensile fermo!

Avvertenza: volendo trapanare plastrelle o marmette, commutare su trapanatura normale!

Commutatore rotante in posizione per perforazione. Camblare solo con utensile fermo!

DK

Leverancens omfang

BME 800.

Selspændende borepatron1,5-13 mm,

I periodo di garanzia inizia nel giorno dell'acquisto da 5 anni. La garanzia vale nel caso di confezione difettosa oppure di difetti del materiale e del funzionamento. Le componeti da sostituire e il lavoro necessario per la riparazione non vengono calcolati. Non c'è alcuna garanzia nel caso di danni successivi.
