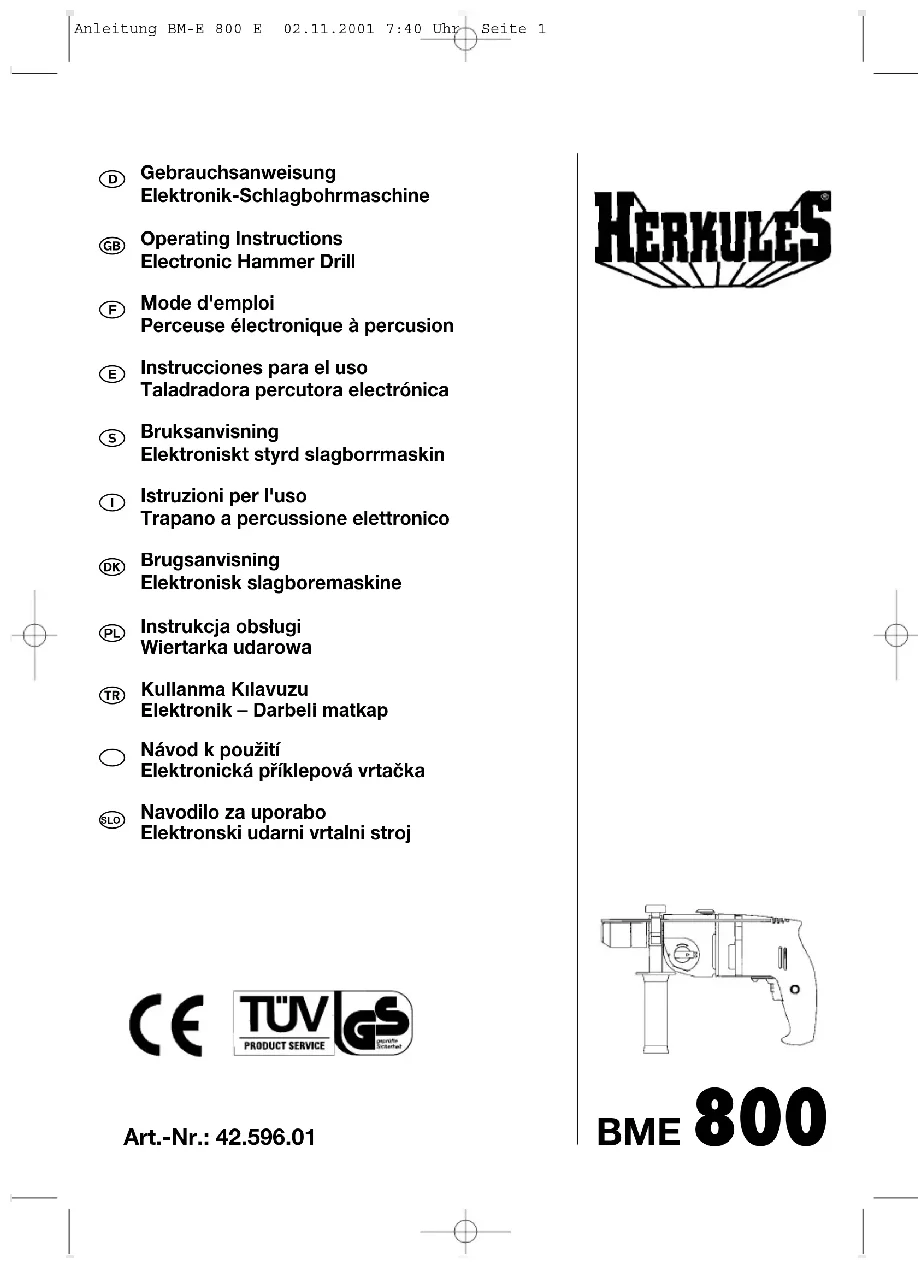

BME 800 - Perceuse Herkules - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Perceuse à percussion
Marque	Herkules
Modèle	BME 800
Puissance absorbée	800 W
Tension d'alimentation	230 V - 50 Hz
Capacité de perçage béton	16 mm
Capacité de perçage acier	13 mm
Capacité de perçage bois	25 mm
Vitesse à vide (1ère vitesse)	0 - 920 tr/min
Vitesse à vide (2ème vitesse)	0 - 2650 tr/min
Fréquence de percussion	0 - 39 000 coups/min
Type de mandrin	Mandrin porte-foret à serrage rapide 1,5 - 13 mm
Poids	2,4 kg
Niveau de pression acoustique (LPA)	103 dB(A)
Niveau de puissance acoustique (LWA)	116 dB(A)
Vibration au niveau de la poignée	12,4 m/s²
Double isolation	Oui
Poignée supplémentaire	Oui, avec butée de profondeur
Variateur de vitesse	Électronique, par pression sur interrupteur
Inversion du sens de rotation	Oui, par commutateur
Garantie	60 mois (5 ans)
Entretien	Nettoyer avec produits non corrosifs, maintenir fentes d'aération dégagées
Sécurité	Retirer la fiche avant toute modification, utiliser lunettes et masque anti-poussière

FOIRE AUX QUESTIONS - BME 800 Herkules

Comment régler la vitesse de la perceuse Herkules BME 800 ?

La vitesse se règle de deux manières : par une pression plus ou moins forte sur l'interrupteur marche/arrêt (variateur électronique), ou en tournant la vis moletée dans l'interrupteur pour présélectionner la vitesse. De plus, un commutateur d'engrenage permet de choisir entre la 1ère vitesse (0-920 tr/min) et la 2ème vitesse (0-2650 tr/min). Ne commutez qu'à l'arrêt.

Comment utiliser le mode percussion sur la BME 800 ?

Le mode percussion s'active via le commutateur rotatif (repère 4). Tournez-le sur la position 'perçage à percussion' pour percer dans le béton ou la maçonnerie. Pour percer dans des carreaux ou dalles, placez-le sur 'perçage' (sans percussion). Ne commutez qu'à l'arrêt.

Quel foret utiliser pour percer du béton avec la BME 800 ?

Utilisez des forets à percussion de bonne qualité, bien affûtés. La capacité maximale de perçage dans le béton est de 16 mm.

Comment inverser le sens de rotation ?

Utilisez le commutateur d'inversion du sens de rotation (repère 6). Il permet de passer de rotation horaire à antihoraire pour dévisser ou retirer un foret coincé.

La perceuse BME 800 est-elle adaptée au vissage ?

Oui, mais uniquement avec des embouts de vissage adaptés. La notice précise que l'appareil n'est pas prévu pour l'entraînement d'outils adaptables (comme une scie cloche). Utilisez des embouts de vissage de qualité.

Comment entretenir la perceuse Herkules BME 800 ?

Gardez la perceuse propre. N'utilisez pas de produits corrosifs pour nettoyer le plastique. Maintenez les fentes d'aération dégagées. En cas d'étincelles excessives, faites vérifier les balais de charbon par un spécialiste.

Quelles sont les précautions de sécurité à prendre ?

Portez toujours des lunettes de protection et un masque anti-poussière. Utilisez la poignée auxiliaire lors de perçage près de conduites électriques. Retirez la fiche avant toute modification ou nettoyage. Ne portez pas l'appareil par le cordon.

Quel est le niveau sonore de la BME 800 en fonctionnement ?

Le niveau de pression acoustique est de 103 dB(A) et le niveau de puissance acoustique de 116 dB(A). Portez une protection auditive si le bruit dépasse 85 dB(A) sur le lieu de travail.

Où trouver des pièces de rechange pour la BME 800 ?

Utilisez uniquement des pièces de rechange originales. La vue éclatée et la liste des pièces détachées dans la notice permettent d'identifier les pièces nécessaires. Contactez le service après-vente : V.B.P. Distribution, 5 allée Joseph Cugnot, Z.I. du Phare, F-33700 Mérignac (tél. [phone]).

La garantie est-elle transférable en cas de revente ?

La garantie de 60 mois (5 ans) commence à partir de la date d'achat et couvre les défauts de matériel, de fonctionnement et de fabrication. Les pièces de rechange et la main-d'œuvre sont prises en charge. Les dommages ultérieurs ne sont pas couverts. Pour les conditions précises, consultez le certificat de garantie fourni.

MODE D'EMPLOI BME 800 Herkules

Composition du colis

BME 800,

Mandrin porte-foret à serrage rapide 1,5 à 13 mm,

Poignée auxiliaire avec butée de profondeur

Description

1 Mandrin porte-foret à serrage rapide

2 Butée de profondeur de perçage

3 Poignée supplémentaire

4 Commutateur de perçage/de perçage à percus- sion

5 Plaque signalétique

6 Commutateur d'inversion du sens de rotation

7 Réglage de la vitesse

8 Bouton de blocage

9 Interrupteur marche/arret

Données techniques

Tension 230 V - 50 Hz

Puissance absorbée 800 W

Capacité de perçage Béton 16 mm

Acier 13 mm

Bois 25 mm

Vitesse en charge 0 - 920 min

Vitesse en charge 0 - 2650 min

Vitesse en percussion 0 - 39.000 min

A double isolation

Niveau de pression acoustique LPA 103 dB(A)

Niveau de puissance acoustique LWA 116 dB(A)

Vibration a_W 12,4 m/s ^2

Poids 2.4 kg

Attention

●La BME 800 n'est pas prévue pour l'entraînement d'outils adaptables.
- Ne pas utiliser à proximité de vapeurs ou de liquides inflammables.
●Utiliser seulement des forets bien affûtés et des embouts de vissage adaptés.
●Retirez la fiche de la prise de courant pour toutes modifica-tions de l'utilisation et pour le nettoyage.
- Protégez le cordon d'alimentation contre les détériorations. Huile et acides peuvent endommagés le cordon.
- Ne pas porter l'appareil par le cordon d'alimentation.

●Ne pas retirer la fiche de la prise de courant en tirant sur le cordon d'alimentation.
- Ne pas retirer la fiche de la prise de courant en tirant sur le cordon d'alimentation.
●Avant le raccordement à la prise de courant,veillez à ce que l'interrupteur de service ne soit pas bloqué sur marche.
- En cas d'utilisation de câble sur enrouleur, dérouler entièrement le câble. Section du câble : min 1,5 mm².
●Ne pas surcharger la machine.
●Fixer fermement toutes les pièces à travailler.
●Empêcher l'accès aux enfants.
●Assurez-vous une bonne stabilité sur les échelles ou écha-faudages lors de perçage à main levée.
●Utilisez la poignée auxiliaire lorsque vous percez à proximité de conduites électriques.
●Mettez des lunettes de protection et utilisez un masque anti-poussière pour les travaux de perçage dégageant de la poussière.
●Faites effectuer des réparations uniquement par un spécialiste.
●N'utilisez que des pièces de rechange originales.
●L'émission de bruit peut dépasser 85 dB (A) sur le lieu de travail. Si tel est le cas, des mesures d'insonorisation pour l'utilisateur doivent être prises. Le niveau sonore de cet outil électroportatif est mesuré selon ISO 3744, NFS 31-031 (84/537/CEE).
●La valeur de vibration mesureé sur la poignée selon ISO 8662-8.

Entretien

●Gardez votre perceuse propre.
- N'utilisez pas de produits corrosils pour nettoyer le plastique.
- En cas de formation excessive d'étincelles, vérifiez les balais des charbons.
- Maintenez les fentes d'aération dégagées. - Dans le cas où vous constateriez des détériorations, la vue éclatée cljointe ainsi que la liste des pièces détachées vous permettra de définir avec précision les pièces de rechange et de passer la commande auprès de notre service aprèsvente.

F

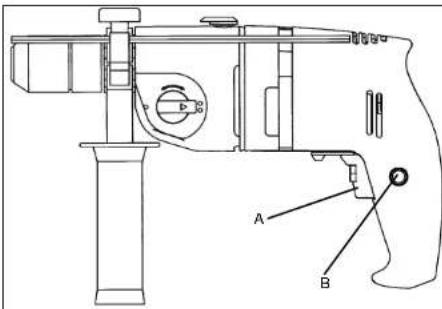

Interrupteur marche/arrêt:

Mise en marche:

Appuyer sur l'interrupteur A

Marche continue:

Bloquer l'interrupteur A avec

le bouton de blocage B

Arrêt:

Appuyer rapidement sur l'interrupteur A

Une pression plus ou moins forte exercée sur l'interrupteur A vous permet de sélectionner la vitesse. En tournant la vis moletée dans l'interrupteur A, vous

pouvez présélectionner la vitesse.

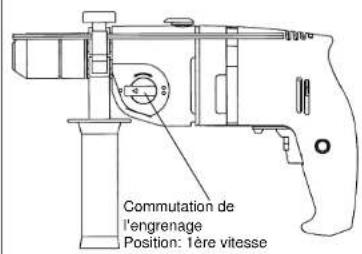

Commutation de l'engrenage Position: 1ère vitesse

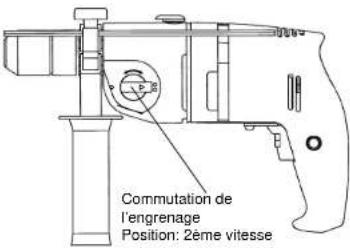

Commutation de l'engrenage Position: 2ème vitesse

Commutateur rotatif en position

«perçage à percussion». Ne

commutez qu'à l'arrêt!

Remarque: Pour le perçage dans

des carreaux et des

dalles amener l'interrupteur

sur position «perçage»!

Commutateur rotatif en position

«perçage». Ne commutez qu'à l'arrêt!

Titreşim a _w^- : 12,4 m/s

Ağırlık: 2,4 kg

Koruma izolasyonu

DIKKAT

La période de garantie commence à partir de la date d'achat et dure 60 mois.

Sont pris en charge: les défauts de matériel ou de fonctionnement et de fabrication.

Les pièces de rechange requises et les heures de travail ne seront pas facturées.

Pas de prise en charge de garantie pour les dommages survenus ultérieurement.

Votre service après-vente.

GB WARRANTY CERTIFICATE

F V.B.P. Distribution Service Après Vente 5, allée Joseph Cugnot, Z.I. du Phare

F-33700 Merignac

Tel. [phone], Fax [phone]

NL Einhell Benelux

Weberstraat 3

Sous réserve de modifications
