LIETOŠANAS INSTRUKCIJA GCM 80 SJ Professional BOSCH

– Tõmmake reguleeritav tugirööbas (6) lõpuni välja. – Vabastage kinnituspide(10). – Pöörake tööriista haara käepidemest(16), kuni nurga väärtuse näidikul(32) on soovitud vertikaalne kaldenurk. – Hoidke tööriista haara selles asendis ja pingutage kinnituspide(10) uuesti. Kasutuselevõtt u Pöörake tähelepanu võrgupingele! Vooluallika pinge peab vastama elektrilise tööriista tüübisildil märgitud pingele. Sisselülitamine (vt jnJ) – Kasutuselevõtmiseks vajutage sisse-/väljalülitit(15) ja hoidke seda allavajutatuna. Suunis: Ohutuspõhjustel ei saa sisse-/väljalülitit (15) lukustada, vaid see peab töö ajal pidevalt surutuks jääma. Tööriista haara saab alla juhtida ainult lukustuslülitile(17) vajutades. – Saagimiseks tuleb seepärast lisaks sisse-/ väljalülitile(15) vajutada ka lukustuslülitile(17). Väljalülitamine – Väljalülitamiseks vabastage sisse-/väljalüliti (15). Käivitusvoolu piiraja Elektrooniline käivitusvoolu piiraja piirab võimsust elektrilise tööriista sisselülitamisel ja võimaldab kasutamist 16A kaitsmega. Suunis: Kui elektriline tööriist töötab kohe pärast sisselülitamist täis-pöörlemiskiirusega, on käivitusvoolu piiraja tõrkunud. Elektriline tööriist tuleb saata viivitamatult klienditeenindusse. Saagimine Üldised saagimisjuhised u Pingutage enne saagimist lukustuspide (25) ja lukustushoob (10) alati tugevalt. Vastasel korral võib saeketas töödeldavas detailis kiilduda. u Kõikide lõigete puhul tuleb kõigepealt tagada, et saeketas ei puutu kordagi kokku tugirööpa, pitskruvide ega seadme muude osadega. Vajaduse korral eemaldage paigaldatud abipiirikud või sobitage need vastavalt. Kaitske saeketast löökide ja kukkumise eest. Ärge avaldage saekettale külgsuunalist survet. Saagige vaid neid materjale, mille töötlemine seadmega on lubatud. 1 609 92A A0B | (28.08.2024) Bosch Power ToolsEesti | 287 Ärge töödelge kõverdunud detaile. Töödeldav detail peab olema alati sirge servaga, et seda saaks toetada vastu tugirööbast. Pikad ja rasked töödeldavad detailid tuleb vabast otsast toestada. Veenduge, et pendel-kaitsekate töötab korrakohaselt ja saab vabalt liikuda. Tööriista haara allajuhtimisel peab pendel- kaitsekate avanema. Tööriista haara ülesjuhtimisel peab pendel-kaitsekate saeketta kohal uuesti sulguma ja tööriista haara kõige kõrgemas asendis lukustuma. Käsitseja asend (vaata joonist K) u Ärge seiske elektrilise tööriista ees saekettaga ühel joonel, vaid seiske alati saeketta suhtes külgsuunas nihutatult. Nii on teie keha võimaliku tagasilöögi eest kaitstud. – Hoidke käsi, sõrmi ja käsivarsi pöörlevast saekettast eemal. – Ärge ristake oma käsi tööriista haara ees. Tõmbeliigutusega saagimine – Tõmbeliigutusega lõigeteks (12) (laiad töödeldavad detailid) vabastage lukustuskruvi (11), kui see oli pingutatud. – Vajadusel seadke soovitud horisontaalne ja/või vertikaalne kaldenurk. – Suruge töödeldav detail tugevalt vastu tugirööpaid(6)ja(21). – Kinnitage töödeldav detail vastavalt mõõtmetele. – Tõmmake tööriista haara tugirööbastest(6)ja(21) eemale, kuni saeketas on töödeldava detaili ees. – Lülitage elektritööriist sisse. – Vajutage lukustuslülitile(17) ja juhtige tööriista haar käepidemest(16) hoides aeglaselt alla. – Suruge nüüd tööriista haara tugirööbaste(6)ja(21) suunas ning saagige töödeldav detail ühtlase ettenihkega läbi. – Lülitage elektritööriist välja ja oodake, kuni saeketas on täielikult seiskunud. – Juhtige tööriista hoob aeglaselt üles. Ilma tõmbeliigutuseta saagimine (järkamine) (vt jn L) – Ilma tõmbeliigutusega lõigeteks (väikesed töödeldavad detailid) päästke lahti lukustuskruvi (11), kui see oli pingutatud. Lükake tööriista haar tugirööbaste(6)ja(21) suunas lõpuni ning keerake lukustuskruvi(11) uuesti kinni. – Vajadusel seadke soovitud horisontaalne ja/või vertikaalne kaldenurk. – Suruge töödeldav detail tugevalt vastu tugirööpaid(6)ja(21). – Kinnitage töödeldav detail vastavalt mõõtmetele. – Lülitage elektritööriist sisse. – Vajutage lukustuslülitile(17) ja juhtige tööriista haar käepidemest(16) hoides aeglaselt alla. – Saagige töödeldav detail ühtlase ettenihkega läbi. – Lülitage elektritööriist välja ja oodake, kuni saeketas on täielikult seiskunud. – Juhtige tööriista hoob aeglaselt üles. Tööjuhised Töödeldava detaili lubatud mõõtmed Maksimaalsete mõõtmetega toorikud: Horisontaalne kaldenurk Vertikaalne kaldenurk Kõrgusxlaius [mm] 0° 0° 70x270 45° 0° 70x190 0° 45° 45x270 Minimaalsed töödeldavad detailid (= kõik töödeldavad detailid, mida saab kaasasoleva pitskruviga(7) saekettast vasakule või paremale kinnitada): 100x40mm (pikkusxlaius) Maksimaalne lõikesügavus (0°/0°): 70mm Erikujulised töödeldavad detailid Kaarjate või ümarate töödeldavate detailide saagimisel peate nende nihkumist eriti tõkestama. Lõikejoonel ei tohi töödeldava detaili, tugirööpa ja saelaua vahel olla pilu. Vajaduse korral tuleb valmistada spetsiaalsed kinnitused. Vaheplaatide vahetamine (vt jn M) Vaheplaadid (23) võivad elektrilise tööriista pikemaaegsel kasutamisel kuluda. Vahetage defektsed vaheplaadid. – Viige elektritööriist tööasendisse. – Keerake kruvid(43) sisekuuskantvõtmega(35) välja ning eemaldage vanad vaheplaadid. – Asetage kohale uus parempoolne vaheplaat. – Kinnitage vaheplaat kruvidega(43) võimalikult kaugele paremale, nii et võimaliku tõmbeliigutuse kogu pikkusel ei puudutaks saeketas vaheplaati. – Korrake töösamme analoogselt vasaku vaheplaadiga. Põhiseadete kontrollimine ja seadmine Täpsete lõigete tagamiseks tuleb elektrilise tööriista põhiseadeid intensiivse kasutamise järel kontrollida ja vajaduse korral seada. Selleks on vaja kogemusi ja vastavaid eritööriistu. Boschi volitatud klienditeeninduses tehakse need tööd kiiresti ja usaldusväärselt. Vertikaalse standardse kaldenurga 0° seadmine – Viige elektriline tööriist transpordiasendisse. – Pöörake saelaud (22) sälguni (28) 0°. Hoob (26) peab sälgus tuntavalt fikseeruma. Kontrollimine (vt joonist N1) – Seadke nurgamõõdik väärtusele 90° ja asetage saelauale (22). Nurgamõõdiku haar peab saekettaga (39) täies pikkuses ühtima. Seadmine (vtjnN2) – Vabastage kinnituspide(10). Bosch Power Tools 1 609 92A A0B | (28.08.2024)288 | Eesti – Keerake piirdekruvi(33) kontramutter standardse silmus- või lehtvõtmega (10mm) lahti. – Keerake piirdekruvi seni sisse või välja, kuni nurgamõõdiku haar ühtib kogu pikkuses saekettaga. – Pingutage kinnituspide(10) uuesti kinni. – Seejärel keerake piirdekruvi(33) kontramutter uuesti kinni. Kui nurga väärtuse näidik(32) ei ole seadmise järel skaala(31) 0°-märgistusega ühel joonel, vabastage kruvi(44) tavalise ristpeakruvikeerajaga ja seadke nurga väärtuse näidik 0°-märgistusele. Vertikaalse standardse kaldenurga 45° seadmine – Viige elektriline tööriist tööasendisse. – Pöörake saelauda (22) sälguni (28) 0°. Hoob (26) peab sälgus tuntavalt fikseeruma. – Vabastage kinnituspide (10) ja pöörake tööriista haar käepidemest (16) lõpuni vasakule (45°). Kontrollimine (vt jn O1) – Seadke nurgakaliiber väärtusele 45° ja asetage saelauale (22). Nurgakaliibri haar peab saekettaga (39) täies pikkuses ühtima. Seadmine (vt jn O2) – Vabastage kinnituspide (10). – Keerake piirdekruvi (9) kontramutter lahti standardse silmus- või lehtvõtmega (10mm). – Keerake piirdekruvi seni sisse või välja, kuni nurgakaliibri haar ühtib kogu pikkuses saekettaga. – Pingutage uuesti kinnituspide (10). – Seejärel pingutage uuesti piirdekruvi (9) kontramutter. Kui kaldenurga väärtuse näidik (32) ei ole pärast seadmist skaala (31) 45°-märgistusega ühel joonel, kontrollige kõigepealt uuesti vertikaalse kaldenurga 0° seadet ja kaldenurga väärtuse näidikut. Seejärel korrake vertikaalse 45° kaldenurga seadmist. Nurganäidiku (horisontaalse) joondamine (vt jn P) – Viige elektriline tööriist tööasendisse. – Pöörake saelaud (22) sälguni (28) 0°. Hoob (26) peab sälgus tuntavalt fikseeruma. Kontrollimine Nurganäidik (24) peab olema kohakuti 0°-märgistusega skaalal (5). Seadmine – Vabastage kruvi (45) ristsoonkruvikeerajaga ja joondage nurganäidik 0°-märgistusega. – Keerake kruvi uuesti kinni. Transport (vt jn Q) Enne elektritööriista transportimist peate tegema järgmist: – Vabastage lukustuskruvi(11), kui see on kinni keeratud. Tõmmake tööriista haar täiesti ette ja keerake lukustuskruvi uuesti kinni. – Viige elektritööriist transpordiasendisse. – Eemaldage kõik tarvikud, mis ei ole elektritööriistale püsivalt kinnitatud. Transpordiks asetage kasutamata saekettad võimaluse korral suletud mahutisse. – Tõstmiseks või transpordiks võtke kinni haardesüvenditest(4) saepingi(22) külgedel. u Elektrilise tööriista transportimisel kasutage alati ainult transpordiseadiseid, ärge mitte kunagi haarake kaitseseadistest. Hooldus ja korrashoid Hooldus ja puhastus u Enne mistahes tööde teostamist elektrilise tööriista kallal tõmmake pistik pistikupesast välja. u Seadme laitmatu ja ohutu töö tagamiseks hoidke seade ja selle ventilatsiooniavad puhtad. Kui on vaja vahetada ühendusjuhet, laske seda ohutuskaalutlustel teha Bosch-il või Bosch-i elektriliste tööriistade volitatud klienditeenindusel. Pendelkaitsekate (19) peab saama alati vabalt liikuda ja iseseisvalt sulguda. Seetõttu hoidke pendelkaitsekatte ümbrus alati puhas. Iga kord pärast töö lõppu eemaldage tolm ja saepuru suruõhu või pintsli abil. Puhastage korrapäraselt liugrulli (20). Meetmed müra vähendamiseks Tootja võetud meetmed: – Sujuvkäivitus – müra vähendamiseks väljatöötatud saeketas Kasutaja võetavad meetmed: – paigaldamine stabiilsele tööpinnale, mis vähendab vibratsiooni – mürasummutavate saeketaste kasutamine – saeketta ja elektrilise tööriista korrapärane puhastamine Klienditeenindus ja kasutusalane nõustamine Müügiesindajad annavad vastused toote paranduse ja hooldusega ning varuosadega seotud küsimustele. Teavet detailjooniste ja varuosade kohta leiate: www.bosch‑pt.com Vastuse tooteid ja tarvikuid puudutavatele küsimustele saate Boschi rakendusnõustajatelt. Palume päringutele ja varuosatellimustele märkida tingimata 10-kohaline tootekood, mille leiate toote tüübisildilt. Eesti Vabariik Teeninduskeskus Tel.: [phone] Faks: ([phone] E-posti: [e-mail] Muud teenindusaadressid leiate: www.bosch-pt.com/serviceaddresses 1 609 92A A0B | (28.08.2024) Bosch Power ToolsLatviešu | 289 Kasutuskõlbmatuks muutunud seadmete käitlus Elektriseadmed, lisatarvikud ja pakendid tuleks keskkonnasäästlikult ringlusse võtta. Ärge visake kasutusressursi ammendanud elektrilisi tööriistu olmejäätmete hulka! Üksnes ELliikmesriikidele: Kasutuselt kõrvaldatud elektrilised tööriistad tuleb eraldi jäätmekäitlusse suunata. Kasutage selleks ettenähtud kogumissüsteeme. Mittesihipärasel kõrvaldamisel võivad vanad elektri- ja elektroonikaseadmed võimalike ohtlike ainete sisalduse tõttu kahjustada keskkonda ja inimeste tervist. Latviešu Drošības noteikumi Vispārējie drošības noteikumi darbam ar elektroinstrumentiem BRĪDINĀ- JUMS Izlasiet visus drošības noteikumus un instrukcijas, aplūkojiet ilustrācijas un iepazīstieties ar specifikācijām, kas tiek piegādātas kopā ar šo elektroinstrumentu. Šeit sniegto drošības noteikumu un instrukciju neievērošana var izraisīt aizdegšanos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam. Pēc izlasīšanas uzglabājiet šos noteikumus turpmākai izmantošanai. Drošības noteikumos lietotais apzīmējums "elektroinstruments" attiecas gan uz Jūsu tīkla elektroinstrumentiem (ar elektrokabeli), gan arī uz akumulatora elektroinstrumentiem (bez elektrokabeļa). Drošība darba vietā u Uzturiet savu darba vietu tīru un labi apgaismotu. Nekārtīgās un tumšās vietās var viegli notikt nelaimes gadījums. u Nedarbiniet elektroinstrumentus sprādzienbīstamā atmosfērā, piemēram, viegli uzliesmojošu šķidrumu tuvumā un vietās ar paaugstinātu gāzu vai putekļu saturu gaisā. Darba laikā elektroinstruments nedaudz dzirksteļo, un tas var izsaukt viegli degošu putekļu vai tvaiku aizdegšanos. u Darbinot elektroinstrumentu, neļaujiet bērniem un nepiederošām personām tuvoties darba vietai. Citu personu klātbūtne var novērst uzmanību, kā rezultātā jūs varat zaudēt kontroli pār elektroinstrumentu. Elektrodrošība u Elektroinstrumenta kontaktdakšai jābūt piemērotai elektrotīkla kontaktligzdai. Kontaktdakšas konstrukciju nedrīkst nekādā veidā mainīt. Nelietojiet kontaktdakšas adapterus, ja elektroinstruments caur kabeli tiek savienots ar aizsargzemējuma ķēdi. Neizmainītas konstrukcijas kontaktdakša, kas piemērota kontaktligzdai, ļauj samazināt elektriskā trieciena saņemšanas risku. u Nepieļaujiet ķermeņa daļu saskaršanos ar sazemētiem priekšmetiem, piemēram, ar caurulēm, radiatoriem, plītīm vai ledusskapjiem. Pieskaroties sazemētām virsmām, pieaug risks saņemt elektrisko triecienu. u Nelietojiet elektroinstrumentu lietus laikā, neturiet to mitrumā. Mitrumam iekļūstot elektroinstrumentā, pieaug risks saņemt elektrisko triecienu. u Nenoslogojiet kabeli. Neizmantojiet kabeli, lai elektroinstrumentu nestu, vilktu vai atvienotu no elektrotīkla kontaktligzdas. Sargājiet kabeli no karstuma, eļļas, asām malām un kustošām daļām. Bojāts vai samezglojies elektrokabelis var būt par cēloni elektriskā trieciena saņemšanai. u Darbinot elektroinstrumentu ārpus telpām, izmantojiet tā pievienošanai vienīgi ārpustelpu lietošanai derīgus pagarinātājkabeļus. Lietojot elektrokabeli, kas piemērots darbam ārpus telpām, samazinās elektriskā trieciena saņemšanas risks. u Ja elektroinstrumentu tomēr nepieciešams darbināt vietās ar paaugstinātu mitrumu, pievienojiet to elektrobarošanas ķēdēm, kas aizsargātas ar noplūdes strāvas aizsargreleju (RCD). Lietojot noplūdes strāvas aizsargreleju, samazinās risks saņemt elektrisko triecienu. Personīgā drošība u Strādājot ar elektroinstrumentu, saglabājiet paškontroli un rīkojieties saskaņā ar veselo saprātu. Pārtrauciet darbu, ja jūtaties noguris vai arī atrodaties narkotiku, alkohola vai medikamentu iespaidā. Strādājot ar elektroinstrumentu, pat viens neuzmanības mirklis var būt par cēloni nopietnam savainojumam. u Lietojiet individuālo darba aizsargaprīkojumu. Darba laikā vienmēr nēsājiet aizsargbrilles. Individuālā darba aizsargaprīkojuma (putekļu maskas, neslīdošu apavu un aizsargķiveres vai ausu aizsargu) lietošana noteiktos apstākļos ļaus samazināt savainošanās risku. u Nepieļaujiet elektroinstrumenta patvaļīgu ieslēgšanos. Pirms elektroinstrumenta pievienošanas elektrotīklam, akumulatora ievietošanas vai izņemšanas, kā arī pirms elektroinstrumenta pārnešanas pārliecinieties, ka tas ir izslēgts. Pārnesot elektroinstrumentu, ja pirksts atrodas uz ieslēdzēja, kā arī pievienojot to elektrobarošanas avotam laikā, kad elektroinstruments ir ieslēgts, var viegli notikt nelaimes gadījums. u Pirms elektroinstrumenta ieslēgšanas izņemiet no tā regulējošos rīkus vai atslēgas. Regulējošais rīks vai Bosch Power Tools 1 609 92A A0B | (28.08.2024)290 | Latviešu atslēga, kas ieslēgšanas brīdī atrodas elektroinstrumenta kustīgajās daļās, var radīt savainojumu. u Nesniedzieties pārāk tālu. Jebkurā situācijā saglabājiet līdzsvaru un stingru stāju. Tas atvieglos elektroinstrumenta vadīšanu neparedzētās situācijās. u Nēsājiet darbam piemērotu apģērbu. Darba laikā nenēsājiet brīvi plandošas drēbes un rotaslietas. Netuviniet garus matus un drēbes kustošām daļām. Vaļīgas drēbes, rotaslietas un gari mati var ieķerties kustošajās daļās. u Ja elektroinstrumenta konstrukcija ļauj tam pievienot putekļu uzsūkšanas vai savākšanas, nodrošiniet, lai tā būtu pievienota un tiktu pareizi lietota. Pielietojot putekļu savākšanu, samazinās to kaitīgā ietekme uz veselību. u Nepaļaujieties uz iemaņām, kas iegūtas, bieži lietojot instrumentus, neieslīgstiet pašapmierinātībā un neignorējiet instrumenta drošas lietošanas principus. Neuzmanīgas rīcības dēļ dažās sekundes daļās var gūt nopietnu savainojumu. Saudzīga apiešanās un darbs ar elektroinstrumentiem u Nepārslogojiet elektroinstrumentu. Ikvienam darbam izvēlieties piemērotu elektroinstrumentu. Elektroinstruments darbojas labāk un drošāk pie nominālās slodzes. u Nelietojiet elektroinstrumentu, ja to ar ieslēdzēja palīdzību nevar ieslēgt un izslēgt. Elektroinstruments, ko nevar ieslēgt un izslēgt, ir bīstams lietošanai un to nepieciešams remontēt. u Pirms elektroinstrumenta regulēšanas, piederumu nomaiņas vai novietošanas uzglabāšanai atvienojiet tā elektrokabeļa kontaktdakšu no barojošā elektrotīkla vai izņemiet no tā akumulatoru, ja tas ir izņemams. Šādi iespējams novērst elektroinstrumenta nejaušu ieslēgšanos. u Ja elektroinstruments netiek lietots, uzglabājiet to piemērotā vietā, kur elektroinstruments nav sasniedzams bērniem un personām, kuras neprot ar to rīkoties vai nav iepazinušās ar šiem noteikumiem. Ja elektroinstrumentu lieto nekompetentas personas, tas var apdraudēt cilvēku veselību. u Savlaicīgi apkalpojiet elektroinstrumentus un to piederumus. Pārbaudiet, vai kustīgās daļas nav nobīdījušās un ir droši iestiprinātas, vai kāda no daļām nav salauzta un vai nepastāv jebkuri citi apstākļi, kas varētu nelabvēlīgi ietekmēt elektroinstrumenta darbību. Ja elektroinstruments ir bojāts, nodrošiniet, lai tas pirms lietošanas tiktu izremontēts. Daudzi nelaimes gadījumi notiek tāpēc, ka elektroinstruments pirms lietošanas nav pienācīgi apkalpots. u Uzturiet griezošos darbinstrumentus asus un tīrus. Rūpīgi kopti elektroinstrumenti, kas apgādāti ar asiem griezējinstrumentiem, ļauj strādāt daudz ražīgāk un ir vieglāk vadāmi. u Lietojiet vienīgi tādus elektroinstrumentus, piederumus, darbinstrumentus utt., kas atbilst šeit sniegtajiem norādījumiem, ņemot vērā arī konkrētos lietošanas apstākļus un veicamā darba raksturu. Elektroinstrumentu lietošana citiem mērķiem, nekā tiem, kuriem to ir paredzējis ražotājs, ir bīstama un var novest pie neparedzamām sekām. u Uzturiet elektroinstrumenta rokturus un noturvirsmas sausas, tīras un brīvas no eļļas un smērvielām. Slideni rokturi un noturvirsmas traucē efektīvi rīkoties ar elektroinstrumentu un to droši vadīt neparedzētās situācijās. Apkalpošana u Nodrošiniet, lai elektroinstrumenta remontu veiktu kvalificēts personāls, nomaiņai izmantojot vienīgi identiskas rezerves daļas. Tikai tā ir iespējams panākt un saglabāt vajadzīgo darba drošības līmeni. Drošības noteikumi paneļzāģiem u Paneļzāģi ir paredzēti koka un kokam līdzīgu materiālu zāģēšanai, tie nav izmantojami kopā ar abrazīvajiem griešanas diskiem dzelzi saturošu priekšmetu, piemēram, stieņu, kniežu u.c. griešanai. Abrazīvie putekļi vat izraisīt instrumenta kustīgo daļu, piemēram, apakšējā aizsarga iestrēgšanu. Dzirksteles, kas veidojas abrazīvās griešanas laikā, dedzina apakšējo aizsargu, plastmasas ieliktni un citas plastmasas daļas. u Ja iespējams, lietojiet spīles apstrādājamā priekšmeta nostiprināšanai. Ja apstrādājamais priekšmets tiek turēts ar roku, tai visu laiku jāatrodas vismaz 100mm attālumā no asmens jebkurā tā pusē. Nelietojiet zāģi tādu priekšmetu zāģēšanai, kas ir pārāk mazi, lai tos varētu droši iestiprināt spīlēs vai noturēt ar roku. Ja Jūsu roka atrodas pārāk tuvu zāģa asmenim, pieaug savainojuma risks, rokai saskaroties ar asmeni. u Apstrādājamais priekšmets jānovieto stacionāri un jāiestiprina spīlēs vai jātur, piespiežot pie vadotnes un zāģēšanas galda. Nebīdiet apstrādājamo priekšmetu zāģa asmens virzienā un veiciet zāģēšanu, jebkādā veidā vadot apstrādājamo priekšmetu "ar brīvu roku". Nenostiprināti vai kustīgi apstrādājamie priekšmeti var tikt ar lielu ātrumu mesti prom, radot savainojumus. u Zāģēšanas laikā bīdiet zāģa asmeni cauri apstrādājamajam priekšmetam. Nevelciet zāģa asmeni cauri apstrādājamajam priekšmetam. Lai veidotu zāģējumu, vispirms paceliet augšup asmens galvu un velkot pārbīdiet to virs apstrādājamā priekšmeta bez zāģēšanas, tad ieslēdziet motoru, nolaidiet asmens galvu lejup un veidojiet zāģējumu, bīdot zāģa asmeni cauri apstrādājamajam priekšmetam. Ja zāģēšana notiek, velkot zāģa asmeni cauri apstrādājamajam priekšmetam, tas izraisa zāģa asmens kāpšanu ārā no zāģējuma un asmens galvas pārvietošanos lietotāja virzienā. u Nekad neturiet roku uz paredzētās zāģējuma trases ne zāģa asmens priekšā, ne arī aiz tā. Apstrādājamā priekšmeta "krustiska" turēšana, t.i., turēšana zāģa 1 609 92A A0B | (28.08.2024) Bosch Power ToolsLatviešu | 291 asmens labajā pusē ar kreiso roku un otrādi ir ļoti bīstama. u Ja asmens griešanās laikā vēlaties noņemt no zāģēšanas galda koka atlūzas vai veikt kādu citu darbību, nesniedzieties aiz vadotnes ar jebkuru roku, ja tā atrodas tuvāk par 100mm no asmens jebkurā tā pusē. Rotējošā asmens tuvums rokai var nebūt acīmredzams, un šādā situācijā Jūs varat gūt nopietnu savainojumu. u Pirms zāģēšanas pārbaudiet apstrādājamo priekšmetu. Ja apstrādājamais priekšmets ir saliekts vai savērpts, iespīlējiet to vietā, kas atrodas ārpus izliekuma, vēršot izliekumu vadotnes virzienā. Vienmēr pārliecinieties, ka zāģējuma trases apvidū neveidojas sprauga starp apstrādājamo priekšmetu, zāģēšanas galdu un vadotni. Saliekti vai savērpti apstrādājamie priekšmeti zāģēšanas laikā var pagriezties vai pārvietoties, izraisot rotējošā zāģa asmens iestrēgšanu. Apstrādājamais priekšmets nedrīkst saturēt naglas vai citus svešķermeņus. u Nelietojiet zāģi, pirms tā zāģēšanas galds nav atbrīvots no darbarīkiem, koka atlūzām u.c. priekšmetiem, izņemot apstrādājamo priekšmetu. Nelieli gruži, nenostiprinātas koka skaidas un atlūzas, kā arī citi objekti, kas saskaras ar rotējošo asmeni, var tikt ar lielu ātrumu mesti prom. u Vienlaicīgi zāģējiet tikai vienu priekšmetu. Vairāki kopā salikti apstrādājamie priekšmeti nevar tikt apmierinošā veidā iespīlēti vai citādi iestiprināti un var iestrēgt asmenī vai zāģēšanas laikā pārvietoties. u Nodrošiniet, lai paneļzāģis pirms lietošanas tiktu nostiprināts vai novietots uz stingras, līmeniskas virsmas. Ja paneļzāģis atrodas uz stingras, līmeniskas virsmas, tas samazina instrumenta nestabilitātes risku darba laikā. u Plānojiet savu darbu. Ik reizi, izmainot horizontālā vai vertikālā zāģēšanas leņķa iestatījumus, nodrošiniet, lai pārbīdāmā vadotne būtu pareizi nostiprināta un droši atbalstītu apstrādājamo priekšmetu, nesaskaroties ar zāģa asmeni vai aizsargu sistēmu. Neieslēdzot instrumentu un nenovietojot apstrādājamo priekšmetu uz zāģēšanas galda, pārvietojiet zāģa asmeni tā, lai tiktu pilnībā modelēts zāģēšanas process, šādi nodrošinoties pret zāģa asmens saskaršanos ar instrumenta daļām, tai skaitā ar vadotni zāģēšanas laikā. u Lietojot zāģēšanas galda pagarinātājus un balstus, pienācīgā veidā atbalstiet apstrādājamos priekšmetus, kas ir platāki vai garāki par zāģēšanas galda virsmu. Ja apstrādājamie priekšmeti, kas ir platāki vai garāki par zāģēšanas galdu, netiek droši atbalstīti, tie zāģēšanas laikā var sašķiebties. Ja apstrādājamais priekšmets vai tā atzāģētais posms sašķiebjas, tas var pacelt augšup apakšējo aizsargu vai arī tikt mests prom, saskaroties ar rotējošo zāģa asmeni. u Neizmantojiet citas personas palīdzību zāģēšanas galda pagarinātāja turēšanai vai kā papildu balstu. Nestabils balsts var izraisīt zāģa asmens zobu iestrēgšanu apstrādājamajā priekšmetā, zāģēšanas laikā izraisot tā pārvietošanos, kā rezultātā instrumenta lietotājs un viņa palīgs var tikt vilkti rotējošā zāģa asmens virzienā. u Apstrādājamā priekšmeta atzāģētais posms nekādā veidā nedrīkst iestrēgt rotējošajā zāģa asmenī vai tikt tam piespiests. Ja atzāģētais posms kaut kādā veidā tiek ierobežots, piemēram, pielietojot garuma atdures, tas var slīpi piespiesties zāģa asmenim un ar lielu ātrumu tikt mests prom. u Vienmēr lietojiet spīles vai citu stiprinājuma ierīci, kas spēj droši noturēt vietā apaļus priekšmetus, piemēram, apaļus stieņus vai caurules. Apaļie stieņi zāģēšanas laikā tiecas aizlidot prom, kā rezultātā zāģa asmens zobi iekožas priekšmetā un velk stieni kopā ar lietotāja roku zāģa asmens virzienā. u Pirms zāģa asmens kontaktēšanas ar apstrādājamo priekšmetu nogaidiet, līdz tiek sasniegts pilns asmens griešanās ātrums. Tas ļauj samazināt apstrādājamā priekšmeta aizmešanas risku. u Ja apstrādājamais priekšmets vai zāģa asmens iestrēgst, nekavējoties izslēdziet paneļzāģi. Nogaidiet, līdz apstājas visas instrumenta kustīgās daļas, un tad atvienojiet to no barojošā elektrotīkla un/vai atvienojiet no tā akumulatoru. Tad veiciet pasākumus, lai izbrīvētu iestrēgušo materiālu. Turpinot zāģēt iestrēgušo materiālu, var tikt zaudēta kontrole pār paneļzāģi, vai arī tas var tikt bojāts. u Pēc zāģēšanas beigām atlaidiet paneļzāģa slēdzi un noturiet asmens galvu apakšējā stāvoklī, līdz zāģa asmens ir apstājies un kļūst iespējams noņemt apstrādājamā priekšmeta atzāģēto posmu. Sniegšanās ar roku gar asmeni tā izskrējiena laikā ir bīstama. u Stingri turiet paneļzāģa asmens galvas rokturi, ja zāģējums netiek izveidots līdz galam, kā arī tad, ja instrumenta slēdzis tiek atlaists, pirms asmens galva tiek līdz galam pārvietota lejup. Bremzējošā efekta dēļ paneļzāģa asmens galva var tikt pēkšņi rauta lejup, radot savainojuma rašanās risku. u Nepalaidiet rokturi vaļā tad, kad zāģa galva ir sasniegusi zemāko pozīciju. Vienmēr vadiet zāģa galvu manuāli atpakaļ augstākajā pozīcijā. Ja zāģa galva kustas nekontrolēti, tas var radīt savainojuma risku. u Uzturiet darba vietu tīru. Sevišķi bīstams ir materiālu maisījums. Vieglo metālu putekļi var viegli aizdegties. u Nelietojiet neasus, ieplaisājušus, saliektus vai citādi bojātus zāģa asmeņus. Zāģa asmeņi ar neasiem vai nepareizi izliektiem zobiem veido šauru zāģējumu, kas rada pastiprinātu berzi, var būt par cēloni zāģa asmens iespiešanai zāģējumā un izraisīt atsitienu. u Nelietojiet zāģa asmeņus, kas izgatavoti no stipri leģēta ātrgriezējtērauda (HSS). Šādi asmeņi var viegli salūzt. u Vienmēr lietojiet zāģa asmeņus ar pareiza izmēra un formas (daudzstūra formas vai apaļu) centrālo atvērumu. Zāģa asmeņi, kas nav piemēroti stiprinājuma Bosch Power Tools 1 609 92A A0B | (28.08.2024)292 | Latviešu ierīcēm, kā arī slikti centrēti zāģa asmeņi var būt par cēloni kontroles zaudēšanai pār instrumentu. u Nekad nemēģiniet novākt no griešanas vietas atgriezumus, koka skaidas u.c. laikā, kad elektroinstruments darbojas. Vienmēr vispirms pārvietojiet darbinstrumenta galvu augšējā (izejas) stāvoklī un izslēdziet elektroinstrumentu. u Pēc darba nepieskarieties zāģa asmenim, līdz tas nav atdzisis. Darba laikā zāģa asmens stipri sakarst. Simboli Šeit ir aplūkoti daži apzīmējumi, kuru nozīmi ir svarīgi zināt, lietojot elektroinstrumentu. Tāpēc lūdzam iegaumēt šos simbolus un to nozīmi. Apzīmējumu pareiza interpretācija ļaus vieglāk un drošāk strādāt ar elektroinstrumentu. Simboli un to nozīme Elektroinstrumenta darbības laikā netuviniet rokas zāģēšanas vietai un zāģa asmenim. Pieskaršanās zāģa asmenim ir bīstama, jo var izraisīt savainojumu. Lietojiet putekļu aizsargmasku. Lietojiet aizsargbrilles. Lietojiet ierīces dzirdes orgānu aizsardzībai. Trokšņa iedarbība var radīt paliekošus dzirdes traucējumus. Bīstamā zona! Sekojiet, lai jūsu rokas, delnas un pirksti atrastos pēc iespējas tālāk no šīs zonas. Zāģējot ar slīpu vertikālo zāģēšanas leņķi, pārbīdāmajai vadotnei jābūt izvilktai uz āru. Lai pārvietotu pārbīdāmo vadotni, jāatskrūvē vidējā fiksācijas skrūve. Abas ārējās stiprinājuma skrūves nedrīkst atskrūvēt! D d Ņemiet vērā zāģa asmens izmērus (zāģa asmens diametrs D, urbuma diametrs d). Urbuma diametram d jābūt tādam, lai tas novietotos uz darbvārpstas cieši, bez brīvkustības. Gadījumā, ja tomēr ir nepieciešams lietot diametra salāgotājus, sekojiet, lai salāgotāja izmēri atbilstu Simboli un to nozīme zāģa asmens pamatnes biezumam un urbuma diametram, kā arī instrumenta darbvārpstas diametram. Ja iespējams, lietojiet kopā ar zāģa asmeni piegādātos salāgotājus. Zāģa asmens diametram D jāatbilst simbolu sadaļas datos norādītajai vērtībai. Skatiet arī "Piemērotu zāģa asmeņu izmēri" nodaļā "Tehniskie dati". Izstrādājuma un tā funkciju apraksts Izlasiet drošības noteikumus un norādījumus lietošanai. Drošības noteikumu un norādījumu neievērošana var izraisīt aizdegšanos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam. Ņemiet vērā attēlus lietošanas pamācības sākuma daļā. Paredzētais pielietojums Elektroinstruments ir lietojams kā stacionāra iekārta taisnu zāģējumu veidošanai gareniskā un šķērsu virzienā cietā un mīkstā kokā, kā arī skaidu un šķiedru plāksnēs. Iespējamais horizontālais zāģēšanas leņķis ir no –47° līdz +47°, bet iespējamais vertikālais zāģēšanas leņķis ir no 0° līdz +45°. Lietojot piemērotus zāģa asmeņus, instrumentu iespējams lietot arī alumīnija profilu un plastmasas zāģēšanai. Attēlotās sastāvdaļas Attēloto komponentu numerācija atbilst karstā elektroinstrumenta attēlojumam grafiskajā lapā. (1) Stiprinājuma urbumi (2) Skrūve zāģēšanas galda pagarinātāja fiksēšanai (3) Zāģēšanas galda pagarinātājs (4) Padziļinājumi satveršanai (5) Horizontālā zāģēšanas leņķa skala (6) Pārbīdāmā vadotne (7) Skrūvspīles (8) Atdure standarta zāģēšanas leņķim 45° (vertikāli) (9) Atdurskrūve vertikālā zāģēšanas leņķa 45° iestatīšanai (10) Rokturis brīvi izvēlēta vertikālā zāģēšanas leņķa fiksēšanai (11) Skrūve horizontālās pārbīdes ierīces fiksēšanai (12) Horizontālās pārbīdes ierīce (13) Skaidu izvadīšanas īscaurule (14) Skaidu aizsargs (15) Ieslēdzējs/izslēdzējs (16) Rokturis 1 609 92A A0B | (28.08.2024) Bosch Power ToolsLatviešu | 293 (17) Fiksācijas slēdzis darbinstrumenta galvas atbrīvošanai (18) Aizsargpārsegs (19) Kustīgais aizsargpārsegs (20) Slīdrullītis (21) Atdures sliede (22) Zāģēšanas galds (23) Asmens aptverplāksne (24) Horizontālā zāģēšanas leņķa rādītājs (25) Rokturis brīvi izvēlēta horizontālā zāģēšanas leņķa fiksēšanai (26) Svira horizontālā zāģēšanas leņķa fiksēto vērtību iestatīšanai (27) Pretapgāšanās balsts (28) Ierobes horizontālā zāģēšanas leņķa standarta vērtību iestatīšanai (29) Darbvārpstas fiksēšana (30) Transporta stiprinājums (31) Vertikālā zāģēšanas leņķa skala (32) Vertikālā zāģēšanas leņķa rādītājs (33) Atdurskrūve vertikālā zāģēšanas leņķa 0° iestatīšanai (34) Atdure vertikālā zāģēšanas leņķa standarta vērtībai

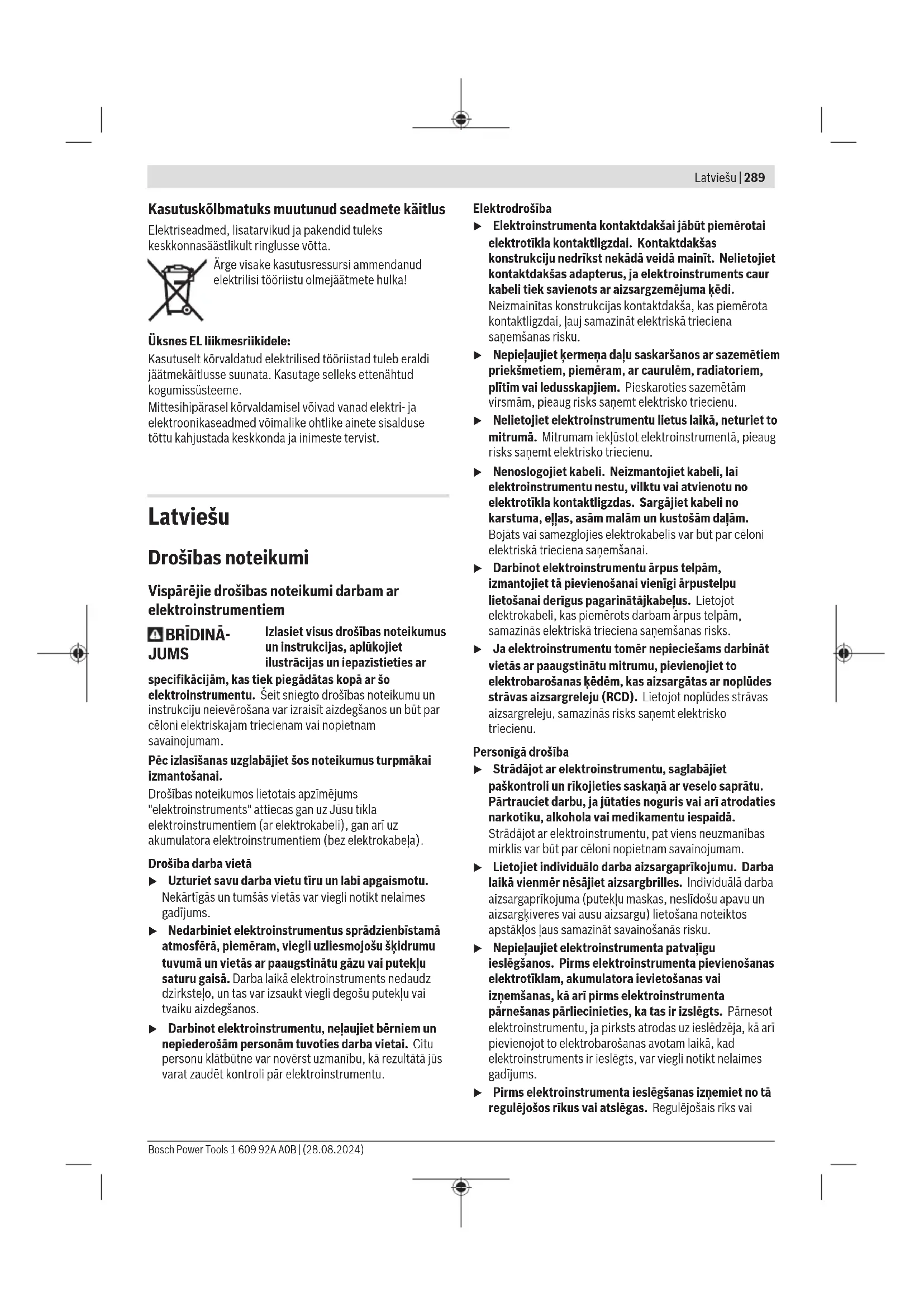

(35) Sešstūra stieņatslēga (5mm)/krustrievas skrūvgriezis (36) Sešstūra ligzdskrūve zāģa asmens stiprināšanai (37) Piespiedējpaplāksne (38) Iekšējā balstvirsma (39) Zāģa asmens (40) Skrūve pārbīdāmās vadotnes fiksēšanai (41) Urbumi skrūvspīlēm (42) Vītņstienis (43) Skrūves asmens aptverplāksnes stiprināšanai (44) Vertikālā zāģēšanas leņķa rādītāja skrūve (45) Horizontālā zāģēšanas leņķa rādītāja skrūve Tehniskie dati Paneļzāģis GCM80SJ GCM800SJ GCM8000SJ GCM80SJ GCM800SJ GCM8000SJ Izstrādājuma numurs 3601M190.. 3601M1906. Nominālā ieejas jauda W 1400 1250 Apgriezienu skaits brīvgaitā min

Palaišanas strāvas ierobežošana ● ● Svars

kg 14,1 14,1 Aizsardzības klase /II /II Piemērotu zāģa asmeņu izmēri Zāģa asmens diametrs mm 216 216 Pamatnes plāksnes biezums mm 1,3−1,8 1,3−1,8 Maks. zāģējuma platums mm 3,3 3,3 Centrālā atvēruma diametrs mm 30 30 A) Svars bez elektrotīkla pieslēguma kabeļa un elektrotīkla kontaktdakšas Parametri ir sniegti nominālajam spriegumam [U] 230 V. Elektroinstrumentiem, kas paredzēti zemākam spriegumam vai ir modificēti atbilstoši nacionālajiem standartiem, šie parametri var atšķirties. Pieļaujamie apstrādājamā priekšmeta izmēri (skatīt „Pieļaujamie apstrādājamā priekšmeta izmēri“, Lappuse297) Vērtības var atšķirties atkarībā no konkrētā izstrādājuma un izmantošanas vai apkārtējās vides apstākļiem. Plašāku informāciju skatiet vietnē www.bosch-professional.com/wac. Informācija par troksni Trokšņa emisijas vērtības ir noteiktas atbilstīgi standartamEN62841-3-9. 3601M190..: Elektroinstrumenta radītā trokšņa pēc raksturlīknes Aizsvērtās tipiskās vērtības ir šādas: skaņas spiediena līmenis91 dB(A); skaņas jaudas līmenis 104dB(A). Mērījumu nenoteiktība K=3dB. Lietojiet dzirdes aizsarglīdzekļus! 3601M1906.: Pēc A raksturlīknes izsvērtie elektroinstrumenta radītā trokšņa parametri tipiskā gadījumā ir šādi: skaņas spiediena līmenis 90 dB(A); skaņas jaudas līmenis 103 dB(A). Mērījumu nenoteiktība K=3dB. Lietojiet dzirdes aizsarglīdzekļus! Šajā pamācībā norādītais trokšņa līmenis ir izmērīts atbilstoši standartā noteiktajai procedūrai un var tikt izmantots elektroinstrumentu savstarpējai salīdzināšanai. To Bosch Power Tools 1 609 92A A0B | (28.08.2024)294 | Latviešu var izmantot arī trokšņa radītās papildu slodzes iepriekšējai novērtēšanai. Šeit norādītais vibrācijas līmenis ir attiecināms uz elektroinstrumenta galvenajiem pielietojuma veidiem. Ja elektroinstruments tiek lietots netipiskiem mērķiem, kopā ar netipiskiem darbinstrumentiem vai nav vajadzīgajā veidā apkalpots, tā radītā trokšņa līmenis var atšķirties no šeit norādītās vērtības. Tas var ievērojami palielināt trokšņa radīto papildu slodzi kopējam darba laika posmam. Lai precīzi izvērtētu trokšņa radīto papildu slodzi zināmam darba laika posmam, jāņem vērā arī laiks, kad elektroinstruments ir izslēgts vai arī darbojas, taču faktiski netiek izmantots paredzētā darba veikšanai. Tas var ievērojami samazināt trokšņa radīto papildu slodzi kopējam darba laika posmam. Montāža u Nepieļaujiet elektroinstrumenta patvaļīgu ieslēgšanos. Elektroinstrumenta montāžas un apkalpošanas laikā tā elektrokabeļa kontaktdakša nedrīkst būt pievienota pie elektrotīkla kontaktligzdas. Piegādes komplekts Lūdzu, ievērojiet piegādes apjoma aprakstu lietošanas instrukcijas sākumā. Pirms lietojat elektroinstrumentu pirmo reizi, pārliecinieties, ka tā piegādes komplektā ietilpst visas tālāk norādītās daļas: – Paneļzāģis ar tajā iestiprinātu zāģa asmeni – Skrūvspīles (7) – Zāģēšanas galda pagarinājums (3) ar stiprinājumu komplektu (2fiksācijas skrūves (2), 2krustrievas skrūves kā nodrošinājums pret izvilkšanu) – Sešstūra stieņatslēga/krustrievas skrūvgriezis (35) Norāde: pārbaudiet, vai elektroinstruments nav bojāts. Pirms turpināt lietot elektroinstrumentu, rūpīgi pārbaudiet, vai tā aizsargierīces un daļas ar nelieliem bojājumiem funkcionē pareizi un bez traucējumiem. Pārbaudiet, vai elektroinstrumenta kustīgās daļas netraucēti pārvietojas un nav iespīlētas un vai kāda no daļām nav bojāta. Ikvienai daļai jābūt pareizi montētai un jāatbilst paredzētajiem nosacījumiem, tādējādi nodrošinot pareizu elektroinstrumenta darbību. Bojātās aizsargierīces vai daļas nekavējoties jānomaina vai kvalificēti jāizremontē pilnvarotā remonta darbnīcā. Zāģēšanas galda pagarinājuma montāža (skatietattēluA) Zāģēšanas galdu ar pagarinātāja (3) palīdzību var pagarināt virzienā pa kreisi vai pa labi. – Līdz galam iebīdiet zāģēšanas galda pagarinātājus (3) šim nolūkam paredzētajos zāģēšanas galda urbumos. – Sagāziet elektroinstrumentu uz sāniem, lai varētu ieskrūvēt divas kopā ar to piegādātās krustrievas skrūves, kas paredzētas kā nodrošinājums pret izvilkšanu. Ieskrūvējiet krustrievas skrūves šim nolūkam paredzētajos zāģēšanas galda pagarinātāju (3) vītņurbumos un pievelciet tās ar krustrievas skrūvgriezi (35). – Atgāziet elektroinstrumentu atpakaļ un ieskrūvējiet fiksējošās skrūves (2), kas paredzētas zāģēšanas galda pagarinātāju (3) fiksēšanai, šim nolūkam izveidotajos zāģēšanas galda (22) vītņurbumos. Stacionāra vai pusstacionāra montāža u Lai varētu droši strādāt ar elektroinstrumentu, tas pirms lietošanas jānostiprina uz līdzenas un stabilas virsmas (piemēram, uz darba galda). Montāža uz darba virsmas (attēls B1) – Nostipriniet elektroinstrumentu uz darba virsmas, lietojot piemērotus skrūvju savienojumus. Stiprināšanai izmantojiet urbumus (1). Montāža uz Bosch darba galda Pateicoties kājām ar regulējamu garumu, Bosch darba galds GTA nodrošina elektroinstrumentu ar atbalstu uz jebkuras virsmas. Darba galda izvelkamie balsti ir izmantojami garāku apstrādājamo priekšmetu atbalstīšanai. u Izlasiet visus darba galdam pievienotos drošības noteikumus un lietošanas norādījumus. Drošības noteikumu un lietošanas norādījumu neievērošana var kļūt par cēloni elektriskā trieciena saņemšanai, kā arī izraisīt aizdegšanos vai radīt smagu savainojumu. u Pirms elektroinstrumenta nostiprināšanas pareizi samontējiet darba galdu. Pareiza galda uzbūve ir svarīga, lai nepieļautu tā sabrukšanu. – Pirms elektroinstrumenta nostiprināšanas uz darba galda pārvietojiet tā darbinstrumenta galvu transporta stāvoklī. Pusstacionāra uzstādīšana (nav ieteicama!) (attēls B2) Izņēmuma gadījumos, kad nav iespējama elektroinstrumenta stacionāra uzstādīšana uz līdzenas un stabilas virsmas, to var uzstādīt pagaidu lietošanai, izmantojot pretapgāšanās balstu. u Bez pretapgāšanās balsta elektroinstrumentu nav iespējams droši uzstādīt, un tas var apgāzties, zāģējot ar maksimālo horizontālo vai vertikālo zāģēšanas leņķi. – Ieskrūvējiet vai izskrūvējiet pretapgāšanās balstu (27), līdz elektroinstruments novietojas taisni uz darba virsmas. Putekļu un skaidu uzsūkšana Dažu materiālu, piemēram, svinu saturošu krāsu, dažu koksnes šķirņu, minerālu un metālu putekļi var būt kaitīgi veselībai. Pieskaršanās šādiem putekļiem vai to ieelpošana var izraisīt alerģiskas reakcijas vai elpošanas ceļu saslimšanu elektroinstrumenta lietotājam vai darba vietai tuvumā esošajām personām. Atsevišķu materiālu putekļi, piemēram, putekļi, kas rodas, zāģējot ozola vai dižskābarža koksni, var izraisīt vēzi, īpaši 1 609 92A A0B | (28.08.2024) Bosch Power ToolsLatviešu | 295 tad, ja koksne iepriekš ir tikusi ķīmiski apstrādāta (ar hromātu vai koksnes aizsardzības līdzekļiem). Azbestu saturošus materiālus drīkst apstrādāt vienīgi personas ar īpašām profesionālām iemaņām. – Pielietojiet apstrādājamajam materiālam vispiemērotāko putekļu uzsūkšanas metodi. – Darba vietai jābūt labi ventilējamai. – Darba laikā ieteicams izmantot masku elpošanas ceļu aizsardzībai ar filtrēšanas klasi P2. Ievērojiet jūsu valstī spēkā esošos priekšrakstus, kas attiecas uz apstrādājamo materiālu. u Nepieļaujiet putekļu uzkrāšanos darba vietā. Putekļi var viegli aizdegties. Putekļu/skaidu aizvadīšanas kanālu var nosprostot putekļi, skaidas vai apstrādājamā materiāla atlūzas. – Izslēdziet elektroinstrumentu un izvelciet tā kontaktdakšu no elektrotīkla kontaktligzdas. – Nogaidiet, līdz zāģa asmens ir pilnībā apstājies. – Noskaidrojiet nosprostošanās cēloni un novērsiet to. Putekļu uzsūkšana ar ārējā vakuumsūcēja palīdzību Skaidu izvadīšanas īscaurulei (13) var pievienot arī putekļu uzsūkšanas šļūteni (Ø 35 mm). – Savienojiet vakuumsūcēja šļūteni ar skaidu izvadīšanas īscauruli (13). Vakuumsūcējam jābūt piemērotam apstrādājamā materiāla putekļu uzsūkšanai. Veselībai īpaši kaitīgus, kancerogēnus vai saususputekļus savāciet ar speciālu vakuumsūcēju. Zāģa asmens nomaiņa (attēli C1−C4) u Pirms elektroinstrumenta apkopes vai apkalpošanas izvelciet tā elektrokabeļa kontaktdakšu no barojošā elektrotīkla kontaktligzdas. u Zāģa asmens nomaiņas laikā uzvelciet aizsargcimdus. Pieskaroties zāģa asmeņiem, var gūt savainojumus. Izmantojiet vienīgi zāģa asmeņus, kuru maksimālais pieļaujamais griešanās ātrums ir lielāks par elektroinstrumenta griešanās ātrumu brīvgaitā. Izmantojiet tikai zāģa asmeņus, kas atbilst šajā lietošanas pamācībā noteiktajiem parametriem un ir pārbaudīti atbilstoši standarta EN847‑1 prasībām un attiecīgi marķēti. Izmantojiet tikai tādus zāģa asmeņus, ko ražotājs ir ieteicis izmantošanai kopā ar šo elektroinstrumentu un kas ir piemēroti materiālam, ko vēlaties apstrādāt. Tas ļaus novērst zāģa asmens zobu pārkaršanu zāģēšanas laikā. Zāģa asmens noņemšana – Pārvietojiet elektroinstrumentu darba stāvoklī. – Grieziet sešstūra ligzdskrūvi (36) ar sešstūra stieņatslēgu (35) un vienlaicīgi turiet nospiestu darbvārpstas fiksēšanas pogu (29), līdz darbvārpsta fiksējas. – Turiet nospiestu darbvārpstas fiksēšanas taustiņu (29) un izskrūvējiet skrūvi (36), griežot to pulksteņrādītāju kustības virzienā (kreisā vītne!). – Noņemiet piespiedējpaplāksni (37). – Nospiediet sviru darbinstrumenta galvas atbrīvošanai (17) un līdz galam pārvietojiet uz mugurpusi kustīgo aizsargpārsegu (19). – Noturot kustīgo aizsargpārsegu šajā stāvoklī, noņemiet zāģa asmeni (39). – Lēni nolaidiet lejup kustīgo aizsargpārsegu. Zāģa asmens iestiprināšana u Iestiprināšanas laikā sekojiet, lai asmens zobu vērsuma virziens (bultas virziens uz asmens) sakristu ar bultas virzienu uz aizsargpārsega! Ja nepieciešams, pirms zāģa asmens iestiprināšanas notīriet visas iestiprināmās daļas. – Nospiediet slēdzi darbinstrumenta galvas atbrīvošanai (17), līdz galam pārvietojiet uz mugurpusi kustīgo aizsargpārsegu (19) un noturiet to šajā stāvoklī. – Novietojiet jauno zāģa asmeni uz piespiedējpaplāksnes (38). – Lēni nolaidiet lejup kustīgo aizsargpārsegu. – Novietojiet piespiedējpaplāksni (37) un ievietojiet skrūvi (36). Turiet nospiestu darbvārpstas fiksēšanas taustiņu (29), līdz darbvārpsta fiksējas, un tad stingri pieskrūvējiet skrūvi, griežot to pretēji pulksteņrādītāju kustības virzienam. Lietošana u Pirms elektroinstrumenta apkopes vai apkalpošanas izvelciet tā elektrokabeļa kontaktdakšu no barojošā elektrotīkla kontaktligzdas. Fiksators stiprināšanai transporta stāvoklī (skatītattēluD) Fiksators stiprināšanai transporta stāvoklī (30) atvieglo elektroinstrumenta pārvietošanu no vienas darba vietas uz citu. Elektroinstrumenta atbrīvošana (pāreja darba stāvoklī) – Satveriet darbinstrumenta galvu aiz roktura (16) un nedaudz paspiediet to lejup, lai atbrīvotu fiksatoru (30), kas notur darbinstrumenta galvu transporta stāvoklī. – Līdz galam pavelciet uz āru fiksatoru stiprināšanai transporta stāvoklī (30). – Lēni pārvietojiet darbinstrumenta galvu augšup. Elektroinstrumenta fiksēšana (pāreja transporta stāvoklī) – Atskrūvējiet stiprinošo skrūvi (11), ja tā notur nekustīgi horizontālās pārbīdes ierīci (12). Pavelciet darbinstrumenta galvu līdz galam uz priekšu un tad no jauna pieskrūvējiet stiprinošo skrūvi, fiksējot horizontālās pārbīdes ierīci. – Lai nostiprinātu zāģēšanas galdu (22), stingri pievelciet fiksējošo rokturi (25). – Nospiediet fiksācijas slēdzi (17) un lēni laidiet lejup darbinstrumenta galvu, turot to aiz roktura (16). Bosch Power Tools 1 609 92A A0B | (28.08.2024)296 | Latviešu – Pārvietojiet darbinstrumenta galvu lejup, līdz fiksatoru (30) var pilnībā iebīdīt elektroinstrumenta korpusā. Tādējādi darbinstrumenta galva tiek droši fiksēta transporta stāvoklī. Sagatavošana darbam Lai nodrošinātu augstu zāģēšanas precizitāti, pēc elektroinstrumenta intensīvas lietošanas nepieciešams pārbaudīt un vajadzības gadījumā koriģēt tā svarīgākos iestatījumus. Tam vajadzīga zināma pieredze un atbilstoši speciālie instrumenti. Jebkurā Bosch pilnvarotā elektroinstrumentu remonta darbnīcā šis darbs tiks veikts ātri un kvalitatīvi. Vadotnes pārbīdīšana (attēlsE) Veidojot slīpos zāģējumus ar asmens vertikālu nolieci, jāpārvieto pārbīdāmā vadotne (6). – Atskrūvējiet fiksācijas skrūvi (40), lietojot kopā ar instrumentu piegādāto sešstūra stieņatslēgu (35). Abas ārējās stiprinājuma skrūves nedrīkst atskrūvēt! – Līdz galam izvelciet uz āru pārbīdāmo vadotni (6). – No jauna stingri pieskrūvējiet fiksējošo skrūvi (40). Pēc slīpo zāģējumu veidošanas no jauna pārvietojiet atpakaļ pārbīdāmo vadotni (6) (atskrūvējiet fiksējošo skrūvi (40), līdz galam iebīdiet uz iekšu pārbīdāmo vadotni (6) un no jauna pieskrūvējiet fiksējošo skrūvi). Zāģēšanas galda pagarināšana (attēlsF) Gari apstrādājamie priekšmeti brīvajā galā jānogulda uz piemērotas virsmas vai jāatbalsta. Zāģēšanas galdu ar pagarinātāja (3) palīdzību var pagarināt virzienā pa kreisi vai pa labi. – Atskrūvējiet fiksējošo skrūvi (2). – Izvelciet zāģēšanas galda pagarinātāju (3) vēlamajā garumā. – Lai nostiprinātu zāģēšanas galda pagarinātāju, no jauna pieskrūvējiet fiksējošo skrūvi (2). Apstrādājamā priekšmeta nostiprināšana (skatiet attēluG) Lai panāktu optimālu darba drošību, apstrādājamais priekšmets ir stingri jānostiprina. Neapstrādājiet priekšmetus, kuri ir pārāk mazi, lai tos stingri nostiprinātu. – Cieši piespiediet apstrādājamo priekšmetu pie vadotnēm (6) un (21). – Ievietojiet kopā ar elektroinstrumentu piegādātās skrūvspīles (7) vienā no šim nolūkam paredzētajiem urbumiem (41). – Pielāgojiet skrūvspīļu vītņstieņa (42) garumu apstrādājamā priekšmeta augstumam. – Nostipriniet apstrādājamo priekšmetu, stingri pieskrūvējot vītņstieni (42). Horizontālā zāģēšanas leņķa iestatīšana Horizontālā zāģēšanas leņķa standarta vērtību iestatīšana (attēls H) Lai ātri un precīzi iestādītu biežāk lietotās horizontālā zāģēšanas leņķa vērtības, zāģēšanas galdā ir izveidotas īpašas ierobes (28), kas atbilst šādām leņķa standarta vērtībām: pa kreisi pa labi

Deklarācija par atbilstību ES standartiem Mēs ar pilnu atbildību paziņojam, ka šeit aplūkotie izstrādājumi atbilst visiem tālāk minētajās direktīvās un rīkojumos ietvertajām saistošajām nostādnēm, kā arī sekojošiem standartiem. Tehniskā dokumentācija no: * Paneļzāģis Izstrādājuma numurs
