BRUKSANVISNING GCM 80 SJ Professional BOSCH

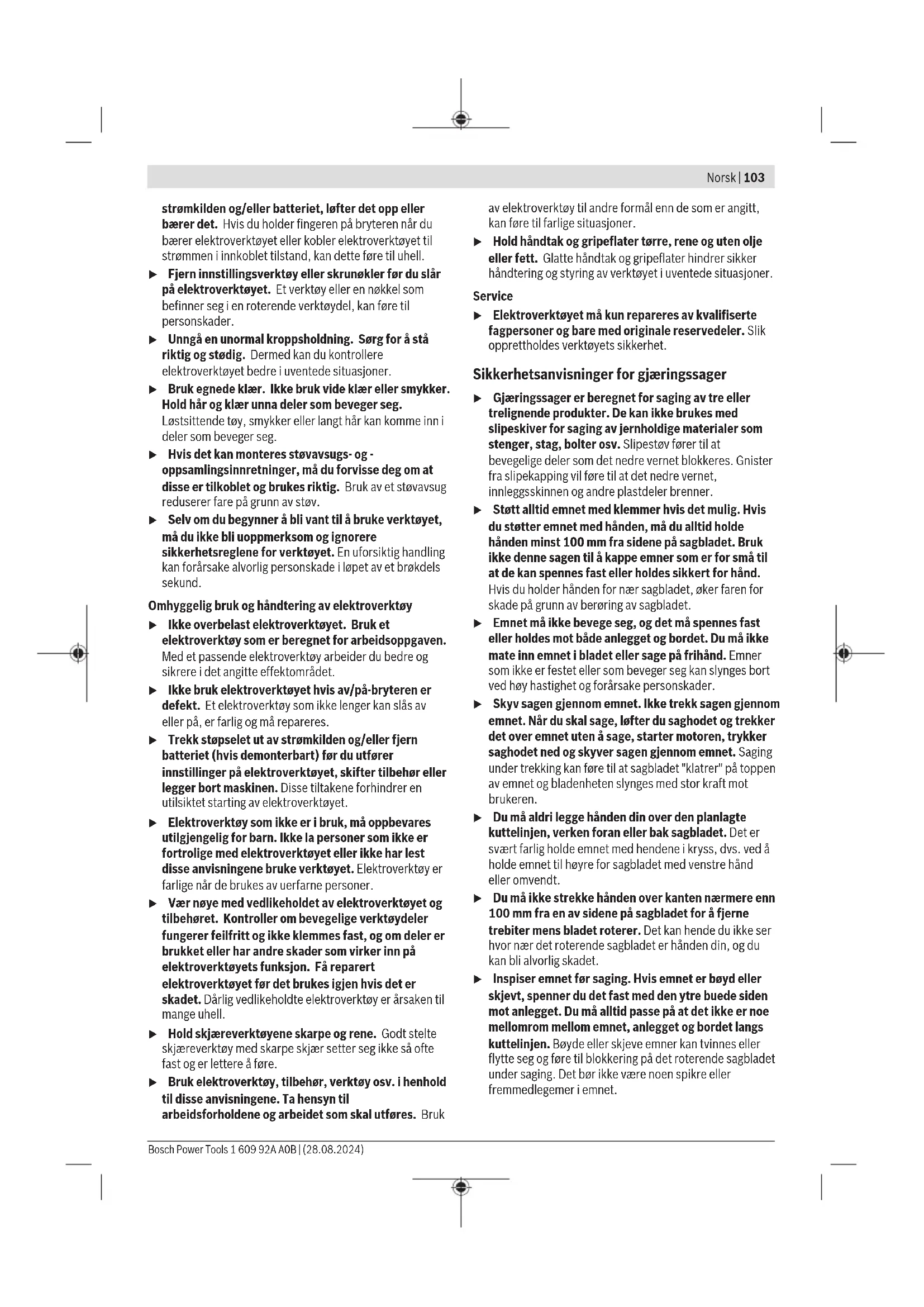

kg 14,1 14,1 Kapslingsgrad /II /II Egnede sagbladmål Sagbladdiameter mm 216 216 Stambladtykkelse mm 1,3−1,8 1,3−1,8 Maks. sagebredde mm 3,3 3,3 Boringsdiameter mm 30 30 A) Vekt uten strømkabel og uten nettstøpsel Angivelsene gjelder for merkespenning [U] på 230 V. Ved avvikende spenning og på utførelser for bestemte land kan disse angivelsene variere. Tillatte emnemål (se „Godkjente emnemål“, Side109) Verdiene kan variere avhengig av produktet, bruksområdet og miljøforholdene. Du finner mer informasjon på www.bosch-professional.com/wac. Informasjon om støy Støyemisjon målt i henhold til EN62841-3-9. 3601M190..: Vanlig A-støynivå for elektroverktøyet: lydtrykknivå91dB(A); lydeffektnivå104dB(A). UsikkerhetK=3dB. Bruk hørselvern! 3601M1906.: Vanlig A-støynivå for elektroverktøyet: lydtrykknivå90dB(A); lydeffektnivå103dB(A). UsikkerhetK=3dB. Bruk hørselvern! Støyutslippsverdien som er angitt i disse anvisningene er målt iht. en standardisert målemetode og kan brukes til sammenligning av elektroverktøy med hverandre. Den egner seg også til en foreløpig estimering av støyutslippet. Den angitte støyutslippsverdien representerer de hovedsakelige bruksområdene til elektroverktøyet. Men hvis elektroverktøyet brukes til andre formål, med andre innsatsverktøy eller utilstrekkelig vedlikehold, kan støyutslippet avvike fra det som er angitt. Dette kan føre til en betydelig økning av støyutslippet for hele arbeidstidsrommet. For en nøyaktig vurdering av støyutslippet skal det også tas hensyn til de tidene maskinen er slått av, eller går, men ikke faktisk er i bruk. Dette kan redusere støyutslippet for hele arbeidstidsrommet betraktelig. Montering u Unngå en uvilkårlig starting av elektroverktøyet. I løpet av monteringen og ved alle arbeider på elektroverktøyet må støpselet ikke være tilkoblet strømtilførselen. Leveranseomfang Se illustrasjonen av leveransen i begynnelsen av bruksanvisningen. Kontroller før første gangs bruk av elektroverktøyet om alle delene som er oppført nedenfor fulgte med: – Kapp- og gjærsag med montert sagblad – Skrutvinge (7) – Sagbordforlenger (3) med festesett (2 klemskruer (2), 2 stjerneskruer som beskyttelse mot uttrekking) – Unbrakonøkkel/stjerneskrutrekker (35) Merknad: Undersøk om elektroverktøyet er skadet. Før videre bruk av elektroverktøyet må beskyttelsesinnretninger eller lett skadede deler kontrolleres nøye med hensyn til feilfri og forskriftsmessig funksjon. Kontroller om de bevegelige delene fungerer feilfritt og ikke blokkeres, og at ingen deler er skadet. Samtlige deler må være riktig montert og oppfylle alle betingelser for å sikre en feilfri drift. Skadede beskyttelsesinnretninger og deler må repareres eller skiftes ut på en sakkyndig måte av et godkjent fagverksted. Montere sagbordforlengerne (sebildeA) Sagbordet kan utvides på venstre eller høyre side ved bruk av sagbordforlengerne (3). – Skyv sagbordforlengerne (3) gjennom hullene på sagbordet til de stopper. 1 609 92A A0B | (28.08.2024) Bosch Power ToolsNorsk | 107 – Sett elektroverktøyet skrått, slik at du kan montere de to stjerneskruene som fulgte med, som beskyttelse mot uttrekking. Skru stjerneskruene inn i gjengene for disse på sagbordforlengerne (3), og stram dem med stjerneskrutrekkeren (35). – Vipp elektroverktøyet tilbake, og skru klemskruene (2) som holder sagbordforlengerne (3) på plass, i gjengene for disse på sagbordet (22). Stasjonær eller fleksibel montering u Til en sikker bruk må du montere elektroverktøyet før bruk på et jevn og stabil arbeidsflate (f.eks. arbeidsbenk). Montere på en arbeidsflate (se bilde B1) – Fest elektroverktøyet på arbeidsflaten med en egnet skruforbindelse. Bruk borehullene (1). Montering på et Bosch-arbeidsbord GTA-arbeidsbordene fra Bosch har høydejusterbare ben, slik at elektroverktøyet holdes sikkert på plass uansett underlag. Arbeidsbordenes emneholdere fungerer som støtte for lange emner. u Les gjennom alle advarsler og instrukser som fulgte med arbeidsbenken. Feil ved overholdelsen av advarslene og instruksene kan medføre elektriske støt, brann og/eller alvorlige skader. u Sett arbeidsbenken korrekt opp før du monterer elektroverktøyet. En feilfri oppbygging er viktig for å forhindre at benken bryter sammen. – Monter elektroverktøyet i transportstilling på arbeidsbenken. Fleksibel oppstilling (anbefales ikke!) (se bilde B2) Hvis det i unntakstilfeller ikke er mulig å montere elektroverktøyet på en plan og stabil arbeidsflate, kan du plassere det med veltebeskyttelse som hjelp. u Uten veltebeskyttelsen står ikke elektroverktøyet stabilt, og det kan velte, spesielt ved saging av maksimale horisontale og/eller vertikale gjæringsvinkler. – Drei veltebeskyttelsen (27) bakover eller utover til elektroverktøyet står rett på arbeidsflaten. Støv-/sponavsuging Støv fra materialer som blyholdig maling, noen tresorter, mineraler og metall kan være helsefarlige. Berøring eller innånding av støv kan utløse allergiske reaksjoner og/eller åndedrettssykdommer hos brukeren eller personer som befinner seg i nærheten. Visse typer støv som eike- eller bøkestøv gjelder som kreftfremkallende, spesielt i kombinasjon med tilsetningsstoffer til trebearbeidelse (kromat, trebeskyttelsesmidler). Asbestholdig materiale må kun bearbeides av fagfolk. – Bruk helst et støvavsug som er egnet for dette materialet. – Sørg for god ventilasjon av arbeidsplassen. – Det anbefales å bruke en støvmaske med filterklasse P2. Følg ditt lands gyldige forskrifter for de materialene som skal bearbeides. u Unngå støv på arbeidsplassen. Støv kan lett antennes. Støv-/sponavsuget kan blokkeres av støv, spon eller avbrukne deler på arbeidsstykket. – Slå av elektroverktøyet, og trekk støpselet ut av stikkontakten. – Vent til sagbladet er helt stanset. – Finn årsaken til blokkeringen og fjern denne. Eksternt avsug For støvavsug kan du også koble en støvsugerslange (Ø 35 mm) til sponutkastet (13). – Koble støvsugerslangen til sponutkastet (13). Støvsugeren må være egnet til materialet som skal bearbeides. Ved oppsuging av spesielt helsefarlig, kreftfremkallende eller tørt støv må du bruke en spesialstøvsuger. Skifte sagblad (se bilde C1−C4) u Før alle arbeider på elektroverktøyet utføres må støpselet trekkes ut av stikkontakten. u Bruk vernehansker ved montering av sagbladet. Berøring av sagbladet medfører fare for skader. Bruk kun sagblad med en maksimal godkjent hastighet som er høyere enn elektroverktøyets tomgangsturtall. Bruk kun sagblad som tilsvarer de tekniske dataene som er angitt i denne bruksanvisningen og som er kontrollert jf. EN847‑1 og tilsvarende markert. Bruk kun sagblad som anbefales av elektroverktøy- produsenten og som er egnet for det materialet du vil bearbeide. Dette hindrer overoppheting av sagtennene under sagingen. Demontering av sagbladet – Sett elektroverktøyet i arbeidsstilling. – Drei unbrakoskruen (36) med unbrakonøkkelen (35), og trykk samtidig på spindellåsen (29) til denne låses. – Hold spindellåsen (29) inntrykt, og skru ut skruen (36) med urviseren (venstregjenger!). – Ta av spennflensen (37). – Trykk på låsebryteren (17), og sving pendelvernedekselet (19) bakover til det stopper. – Hold pendelvernedekselet i denne stillingen, og ta ut sagbladet (39). – Før pendelvernedekselet langsomt ned igjen. Montering av sagbladet u Ved montering må du passe på at tennenes skjæreretning (pilretning på sagbladet) stemmer overens med pilretningen på vernedekselet! Om nødvendig må alle deler som skal monteres rengjøres før innbyggingen. Bosch Power Tools 1 609 92A A0B | (28.08.2024)108 | Norsk – Trykk på låseskruen (17), sving pendelvernedekselet (19) bakover til det stopper og hold det i denne posisjonen. – Sett det nye sagbladet på den indre spennflensen (38). – Før pendelvernedekselet langsomt ned igjen. – Sett på spennflensen (37) og skruen (36). Trykk på spindellåsen (29) til den går i lås, og stram skruen mot urviseren. Bruk u Før alle arbeider på elektroverktøyet utføres må støpselet trekkes ut av stikkontakten. Transportsikring (sebildeD) Transportsikringen (30) gjør det lettere å håndtere elektroverktøyet ved transport til forskjellige brukssteder. Avsikring av elektroverktøyet (arbeidsstilling) – Trykk verktøyarmen litt ned med håndtaket (16) og å avlaste transportsikringen (30). – Trekk transportsikringen (30) helt ut. – Før verktøyarmen langsomt oppover. Sikring av elektroverktøyet (transportstilling) – Løsne låseskruen (11) hvis denne blokkerer uttrekksanordningen (12). Trekk verktøyarmen helt frem, og trekk til låseskruen igjen for å låse uttrekksanordningen. – For å låse sagbordet (22) strammer du låseknotten (25). – Trykk på låsebryteren (17), og før verktøyarmen langsomt ned med håndtaket (16). – Før verktøyarmen ned til transportsikringen (30) kan trykkes helt inn. Verktøyarmen er nå sikkert låst for transport. Arbeidsforberedelse For å sikre presise snitt må du etter intensiv bruk kontrollere elektroverktøyets grunninnstillinger og eventuelt innstille disse. Hertil trenger du erfaring og tilsvarende spesialverktøy. Et Bosch-serviceverksted utfører disse arbeidene raskt og pålitelig. Flytte anleggsskinnen (se bildeE) Ved saging av vertikale gjæringsvinkler må du flytte på den justerbare anleggsskinnen (6). – Løsne låseskruen (40) med unbrakonøkkelen som følger med (35). De to ytre festeskruene må ikke løsnes! – Trekk den justerbare anleggsskinnen (6) helt ut. – Stram låseskruen (40) igjen. Etter saging av de vertikale gjæringsvinklene skyver du den justerbare anleggsskinnen (6) tilbake igjen (løsne låseskruen (40); skyv anleggsskinnen (6) helt inn; stram låseskruen igjen). Forlenge sagbordet (se bildeF) Lange emner må støttes opp under enden som stikker ut. Sagbordet kan forlenges på venstre og høyre side med sagbordforlengelser (3). – Løsne klemskruen (2). – Trekk sagbordforlengelsen (3) ut til ønsket lengde. – Sagbordforlengelsen festes ved at du strammer klemskruen (2) igjen. Feste emnet (se bilde G) For å oppnå en optimal arbeidssikkerhet må emnet alltid spennes fast. Ikke bearbeid emner som er for små til å kunne spennes fast. – Trykk emnet godt fast mot anlegsskinnene (6) og (21). – Sett skrutvingen (7) som fulgte med, i et av borehullene (41) som er beregnet for dette formålet. – Tilpass skrutvingens gjengestang (42) til emnehøyden. – Stram gjengestangen (42), og fest dermed emnet. Innstilling av horisontal gjæringsvinkel Stille inn horisontal standardgjæringsvinkel (se bilde H) Det er hakk (28) på sagbordet, beregnet for rask og nøyaktig innstilling av horisontale gjæringsvinkler som brukes ofte: venstre høyre

EU-samsvarserklæring Vi erklærer under eneansvar at de nevnte produktene er i overensstemmelse med alle relevante bestemmelser i direktivene og forordningene nedenfor og med følgende standarder. Teknisk dokumentasjon hos: * Kapp- og gjæringssag Produktnummer
