– Dajte elektrické náradie do prepravnej polohy. – Otočte rezací stôl (22) až po zárez (28) pre uhol 0°. Páč- ka (26) musí počuteľne zaskočiť do zárezu. Kontrola (pozri obrázok N1) – Nastavte uhlomer na 90° apoložte ho na rezací stôl (22). Rameno uhlomera musí lícovať (byť vjednej línii) spílovým listom (39) po celej dĺžke. Nastavenie (pozri obrázokN2) – Povoľte aretačnú rukoväť(10). – Uvoľnite poistnú maticu dorazovej skrutky (33) pomocou bežného prstencového alebo vidlicového kľúča (10mm). – Dorazovú skrutku vyskrutkujte tak, aby rameno uhlomera po celej dĺžke lícovalo spílovým listom. – Opäť dotiahnite upínaciu rukoväť (10). – Potom poistnú maticu dorazovej skrutky (33) znova dotiahnite. Ak sa ukazovateľ uhla (32) nenachádza po nastavení vjednej línii so značkou 0° na stupnici (31), pomocou bežného krížo- vého skrutkovača povoľte skrutku (44) anastavte ukazova- teľ uhla pozdĺž značky 0°. Nastavenie štandardného vertikálneho uhla zošikmenia 45° – Dajte elektrické náradie do pracovnej polohy. – Otočte rezací stôl (22) až po zárez (28) pre uhol 0°. Páč- ka (26) musí počuteľne zaskočiť do zárezu. – Uvoľnite aretačnú rukoväť (10) arameno nástroja otočte za rukoväť (16) až na doraz doľava (45°). Kontrola (pozri obrázokO1) – Nastavte uhlomer na uhol 45° apoložte ho na rezací stôl (22). Rameno uhlomera musí lícovať (byť vjednej línii) spílovým listom (39) po celej dĺžke. Nastavenie (pozri obrázokO2) – Uvoľnite aretačnú rukoväť (10). – Uvoľnite poistnú maticu dorazovej skrutky (9) pomocou bežného očkového alebo vidlicového kľúča (10mm). – Dorazovú skrutku vyskrutkujte tak, aby rameno uhlomera po celej dĺžke lícovalo spílovým listom. – Opäť dotiahnite upínaciu rukoväť (10). – Potom poistnú maticu dorazovej skrutky (9) znova dotiahnite. Ak ukazovateľ uhla (32) po nastavení nie je vjednej línii so značkou 45° na stupnici (31), prekontrolujte znova najprv nastavenie hodnoty 0° pre vertikálny uhol zošikmenia auka- zovatele uhla. Potom zopakujte nastavenie vertikálneho uhla zošikmenia 45°. Vyrovnanie (horizontálne) ukazovateľa uhla (pozri obrázokP) – Dajte elektrické náradie do pracovnej polohy. – Otočte rezací stôl (22) až po zárez (28) pre uhol 0°. Páč- ka (26) musí počuteľne zaskočiť do zárezu. Kontrola Ukazovateľ uhla (24) musí byť vjednej línii so značkou 0° mm na stupnici (5). Nastavenie – Uvoľnite skrutku (45) dodaným krížovým skrutkovačom avyrovnajte ukazovateľ uhla pozdĺž značky 0°. – Skrutku opäť utiahnite. Preprava (pozri obrázokQ) Predtým, ako budete elektrické náradie prepravovať, musíte vykonať nasledujúce kroky: – Povoľte aretačnú skrutku (11), ak je utiahnutá. Potiahnite rameno nástroja celkom smerom dopredu aaretačnú skrutku opäť utiahnite. – Dajte elektrické náradie do prepravnej polohy. – Odstráňte všetko príslušenstvo, ktoré nemôže byť na elektrickom náradí pevne namontované. Nepoužívané pílové listy majte pri preprave podľa mož- nosti uložené vnejakom uzavretom obale. – Pri dvíhaní alebo prenášaní náradia siahnite do priehlbín na prenášanie (4) po bokoch rezacieho stola (22). u Pri preprave tohto elektrického náradia používajte len transportné prvky náradia, nikdy však nepoužívajte bezpečnostné prvky náradia. Údržba aservis Údržba ačistenie u Pred všetkými prácami na elektrickom náradí vytiah- nite sieťovú zástrčku zo zásuvky. u Elektrické náradie a vetracie štrbiny udržiavajte v čis- tote, aby ste mohli dobre a bezpečne pracovať. Ak je potrebná výmena pripájacieho vedenia, musí ju vy- konať Bosch alebo niektoré autorizované stredisko služieb zákazníkom pre elektrické náradie Bosch, aby sa zabránilo ohrozeniam bezpečnosti. Výkyvný ochranný kryt (19) musí byť vždy voľne pohyblivý a musí sa sám zatvárať. Okolie výkyvného ochranného krytu preto udržiavajte vždy včistote. Po každej práci odstráňte prach atriesky vyfúkaním tlakovým vzduchom alebo odstránením pomocou štetca. Pravidelne čistite klzný valček(20). Opatrenia na zníženie hlučnosti Opatrenia zo strany výrobcu: – Pozvoľný rozbeh Bosch Power Tools 1 609 92A A0B | (28.08.2024)172 | Magyar – Dodanie špeciálneho pílového listu vyvinutého na zníže- nie hlučnosti Opatrenia zo strany používateľa: – Montáž znižujúca vibrácie na stabilnú pracovnú plochu – Používanie pílových listov sfunkciami redukujúcimi hluč- nosť – Pravidelné čistenie pílového listu aelektrického náradia Zákaznícka služba aporadenstvo ohľadom použitia Servis pre zákazníkov vám odpovie na otázky týkajúce sa opravy a údržby vášho produktu, ako aj náhradných dielov. Rozložené výkresy a informácie k náhradným dielom nájdete aj na stránke: www.bosch-pt.com Poradenský tím Bosch vám ochotne pomôže votázkach tý- kajúcich sa našich produktov aich príslušenstva. Vprípade akýchkoľvek otázok aobjednávok náhradných dielov bezpodmienečne uveďte 10‑miestne vecné číslo uve- dené na typovom štítku produktu. Slovakia Na www.bosch-pt.sk si môžete objednať opravu vášho stroja alebo náhradné diely online. Tel.: [phone] Fax: [phone] E-Mail: [e-mail] www.bosch-pt.sk Ďalšie servisné adresy nájdete na: www.bosch-pt.com/serviceaddresses Likvidácia Elektrické náradie, príslušenstvo aobaly treba odovzdať na ekologickú recykláciu. Nevyhadzujte elektrické náradie do bežného odpadu zdomácnosti! Len pre krajinyEÚ: Elektrické náradie, ktoré už nie je vhodné na používanie, sa musí likvidovať oddelene. Využívajte na to určené zberné systémy. Pri nesprávnej likvidácii môžu mať staré elektrické aelektro- nické produkty škodlivé účinky na životné prostredie a ľud- ské zdravie z dôvodu možnej prítomnosti nebezpečných látok. Magyar Biztonsági tájékoztató Általános biztonsági előírások az elektromos kéziszerszámokhoz FIGYELMEZ- TETÉS Olvassa el valamennyi biztonsági tájékoztatót, előírást, illusztrációt és adatot, amelyet az elektromos kéziszerszámmal együtt megkapott. Az alábbiakban felso- rolt előírások betartásának elmulasztása áramütéshez, tűz- höz és/vagy súlyos testi sérülésekhez vezethet. Kérjük a későbbi használatra gondosan őrizze meg eze- ket az előírásokat. Az alább alkalmazott "elektromos kéziszerszám" fogalom a hálózati elektromos kéziszerszámokat (hálózati csatlakozó kábellel) és az akkumulátoros elektromos kéziszerszámokat (hálózati csatlakozó kábel nélkül) foglalja magában. Munkahelyi biztonság u Tartsa tisztán és jól megvilágítva a munkaterületet. A zsúfolt vagy sötét területeken gyakrabban következnek be balesetek. u Ne dolgozzon a berendezéssel olyan robbanásveszé- lyes környezetben, ahol éghető folyadékok, gázok vagy por vannak. Az elektromos kéziszerszámok szikrá- kat keltenek, amelyek a port vagy a gőzöket meggyújthat- ják. u Tartsa távol a gyerekeket és a nézelődőket, ha az elektromos kéziszerszámot használja. Haelvonják a fi- gyelmét, elvesztheti az uralmát a berendezés felett. Elektromos biztonsági előírások u A készülék csatlakozó dugójának bele kell illeszkednie a dugaszolóaljzatba. A csatlakozó dugót semmilyen módon sem szabad megváltoztatni. Védőföldeléssel ellátott készülékek esetében ne használjon csatlakozó adaptert. Aváltoztatás nélküli csatlakozó dugók és a megfelelő dugaszoló aljzatok csökkentik az áramütés koc- kázatát. u Kerülje el a földelt felületekkel való érintkezést, mint például csövek, fűtőtestek, kályhák és hűtőgépek. Az áramütés veszélye megnövekszik, ha a teste földelve van. u Tartsa távol az elektromos kéziszerszámot az esőtől és a nedvességtől. Ha víz jut be egy elektromos kéziszer- számba, az megnöveli az áramütés veszélyét. u Ne használja a kábelt a rendeltetésétől eltérő célokra. Sohase vigye vagy húzza az elektromos kéziszerszá- mot a kábelnél fogva, valamint sose húzza ki a csatla- kozót a kábelnél fogva a dugaszoló aljzatból. Tartsa távol a kábelt hőforrásoktól, olajtól, éles sarkoktól és élektől, valamint mozgó gépalkatrészektől. A megron- gálódott vagy csomókkal teli kábel megnöveli az áramütés veszélyét. 1 609 92A A0B | (28.08.2024) Bosch Power ToolsMagyar | 173 u Ha egy elektromos kéziszerszámmal a szabadban dol- gozik, csak kültéri hosszabbítót használjon. A kültéri hosszabbító használata csökkenti az áramütés veszélyét. u Ha nem lehet elkerülni az elektromos kéziszerszám nedves környezetben való használatát, alkalmazzon egy hibaáram-védőkapcsolót. A hibaáram-védőkapcso- ló alkalmazása csökkenti az áramütés kockázatát. Személyi biztonság u Munka közben mindig figyeljen, ügyeljen arra, amit csinál és megfontoltan dolgozzon az elektromos kézi- szerszámmal. Ne használja a berendezést ha fáradt vagy kábítószer, alkohol vagy gyógyszer hatása alatt áll. Egy pillanatnyi figyelmetlenség a szerszám használata közben komoly sérülésekhez vezethet. u Viseljen védőfelszerelést. Viseljen mindig védőszem- üveget. Avédőfelszerelések, mint a porvédő álarc, csú- szásbiztos védőcipő, védősapka és fülvédő megfelelő használata csökkenti a személyi sérülések kockázatát. u Kerülje el a készülék akaratlan üzembe helyezését. Győződjön meg arról, hogy az elektromos kéziszer- szám ki van kapcsolva, mielőtt beköti az áramforrást és/vagy az akkumulátort, valamint mielőtt felemelné és vinni kezdené az elektromos kéziszerszámot. Haaz elektromos kéziszerszám felemelése közben az ujját a kapcsolón tartja, vagy ha akészüléket bekapcsolt állapot- ban csatlakoztatja az áramforráshoz, az baleset vezethet. u Az elektromos kéziszerszám bekapcsolása előtt okvet- lenül távolítsa el abeállítószerszámokat vagy csavar- kulcsokat. Az elektromos kéziszerszám forgó részeiben felejtett beállítószerszám vagy csavarkulcs sérüléseket okozhat. u Ne becsülje túl önmagát. Ügyeljen arra, hogy mindig biztosan álljon és az egyensúlyát megtartsa. Így az elektromos kéziszerszám felett váratlan helyzetekben is jobban tud uralkodni. u Viseljen megfelelő ruházatot. Ne viseljen bő ruhát vagy ékszereket. Tartsa távol a haját és a ruháját a mozgó részektől. A bő ruhát, az ékszereket és a hosszú hajat a szerszám mozgó részei magukkal ránthatják. u Ha az elektromos kéziszerszámra fel lehet szerelni a por elszívásához és összegyűjtéséhez szükséges be- rendezéseket, ellenőrizze, hogy azok megfelelő mó- don hozzá vannak kapcsolva a készülékhez és rendel- tetésüknek megfelelően működnek. A porgyűjtő be- rendezések használata csökkenti a munka során keletke- ző por veszélyes hatásait. u Ne hagyja, hogy az elektromos kéziszerszám gyakori használata során szerzett tapasztalatok túlságosan magabiztossá tegyék, és figyelmen kívül hagyja az idevonatkozó biztonsági alapelveket. Egy gondatlan művelet egy másodperc törtrésze alatt súlyos sérüléseket okozhat. Az elektromos kéziszerszámok gondos kezelése és használata u Ne terhelje túl a berendezést. A munkájához csak az arra szolgáló elektromos kéziszerszámot használja. Amegfelelő elektromos kéziszerszámmal amegadott tel- jesítménytartományon belül jobban és biztonságosabban lehet dolgozni. u Ne használjon olyan elektromos kéziszerszámot, amelynek a kapcsolója elromlott. Minden olyan elektro- mos kéziszerszám, amelyet nem lehet sem be‑, sem ki- kapcsolni, veszélyes és meg kell javíttatni. u Húzza ki a csatlakozót az áramforrásból és/vagy távo- lítsa el az akkumulátort (ha az leválasztható az elekt- romos kéziszerszámtól), mielőtt az elektromos kézi- szerszámon beállítási munkákat végez, tartozékokat cserél vagy a szerszámot tárolásra elteszi. Ez az elővi- gyázatossági intézkedés meggátolja a szerszám akaratlan üzembe helyezését. u A használaton kívüli elektromos kéziszerszámokat olyan helyen tárolja, ahol azokhoz gyermekek nem férhetnek hozzá. Ne hagyja, hogy olyan személyek használják az elektromos kéziszerszámot, akik nem is- merik a szerszámot, vagy nem olvasták el ezt az útmu- tatót. Az elektromos kéziszerszámok veszélyesek, ha azokat gyakorlatlan személyek használják. u Tartsa megfelelően karban az elektromos kéziszerszá- mokat és a tartozékokat. Ellenőrizze, hogy a mozgó alkatrészek kifogástalanul működnek‑e, nincsenek‑e beszorulva, illetve nincsenek‑e eltörve vagy megron- gálódva olyan alkatrészek, amelyek hatással lehetnek az elektromos kéziszerszám működésére. A berende- zés megrongálódott részeit a készülék használata előtt javíttassa meg. Sok olyan baleset történik, amelyet az elektromos kéziszerszám nem megfelelő karbantartá- sára lehet visszavezetni. u Tartsa tisztán és éles állapotban a vágószerszámokat. Az éles vágóélekkel rendelkező, gondosan ápolt vágószer- számok ritkábban ékelődnek be és azokat könnyebben le- het vezetni és irányítani. u Az elektromos kéziszerszámokat, tartozékokat, szer- számbiteket stb. csak ezen kezelési utasításoknak megfelelően használja. Vegye figyelembe a munkakö- rülményeket valamint akivitelezendő munka sajátos- ságait. Az elektromos kéziszerszám eredeti rendelteté- sétől eltérő célokra való alkalmazása veszélyes helyzete- ket eredeményezhet. u Tartsa szárazon, tisztán valamint olaj- és zsírmentes állapotban a fogantyúkat és markoló felületeket. A csúszós fogantyúk és markoló felületek váratlan helyze- tekben lehetetlenné teszik az elektromos kéziszerszám biztonságos kezelését és irányítását. Szerviz u Az elektromos kéziszerszámot csak szakképzett sze- mélyzet kizárólag eredeti pótalkatrészek felhasználá- sával javíthatja. Ez biztosítja, hogy az elektromos kézi- szerszám biztonságos maradjon. Biztonsági előírások gérvágó fűrészek számára u A gérvágó fűrészek fa és fához hasonló anyagok vágá- sára szolgálnak, ezeket csiszoló-daraboló tárcsákkal Bosch Power Tools 1 609 92A A0B | (28.08.2024)174 | Magyar fémes anyagok, pl. rudak, tőcsavarok stb. vágására használni tilos. A csiszolás során keletkező por a mozgó részek, -például az alsó védőbúra- beszorulásához vezet. A csiszolással végrehajtott vágásnál keletkező szikrák megégethetik az alsó védőbúrát, a felszakadásgátlót és az egyéb műanyag alkatrészeket. u Ahol csak lehet, használjon szorítókat a munkadarab rögzítésére. Ha a munkadarabot a kezével támasztja meg, akkor tartsa a kezét a fűrészlap mindkét oldalá- tól legalább 100mm távolságra. Ne használja ezt a fű- részt olyan munkadarabok vágására, amelyek túl ki- csik ahhoz, hogy biztonságosan rögzíteni lehessen, il- letve kézzel fogva lehessen tartani a vágás során azo- kat. Ha a kezét túl közel helyezi a fűrészlaphoz akkor a fű- részlap megérintése révén megnő a sérülés veszélye. u A munkadarabnak mozdulatlannak kell lennie, és azt hozzá kell rögzíteni vagy szorítani mind az ütközősín- hez, mind az asztalhoz. Ne tolja bele a munkadarabot a fűrészlapba és semmiképpen se vágjon szabad kézzel. A rögzítetlen vagy mozgó munkadarabok nagy sebesség- gel kirepülhetnek és sérüléseket okozhatnak. u Tolja keresztül a fűrészt a munkadarabon. Ne húzza keresztül a fűrészt a munkadarabon. Egy vágás végre- hajtásához emelje fel a fűrészfejet és húzza át, anélkül hogy vágna vele, a munkadarab felett, indítsa el a mo- tort, nyomja le a fűrészfejet és tolja keresztül a fű- részt a munkadarabon. Ha a fűrészfejet húzva végzi a vá- gást, akkor nagy a valószínűsége annak, hogy a fűrészlap felemelkedik a munkadarab tetejére és az egész fűrészlap nagy erővel a kezelő felé vágódik. u Sohase tegye keresztbe a kezét az előirányzott vágási vonalon keresztül, sem a fűrészlap előtt, sem a fűrész- lap mögött. Ha a munkadarabot ”keresztezett kézzel” tá- masztja meg, vagyis ha a bal kezével tartja a munkadara- bot a fűrészlap jobb oldalán, vagy fordítva, akkor ez na- gyon veszélyes. u Se a faszilánkok eltávolításához, se más okból ne nyúl- jon egyik kezével sem az ütközősín mögé a fűrészlap- hoz 100 mm-nél kisebb távolságon belül, amíg a fű- részlap forog. A forgó fűrészlap és a keze közötti távolság talán nem jól érzékelhető, és a keze súlyos sérüléseket szenvedhet. u A vágás előtt vizsgálja meg a munkadarabot. Ha a munkadarab meggörbült vagy megvetemedett, akkor szorítsa azt a kifelé görbülő felületével az ütközősín felé. Mindig gondoskodjon arról, hogy a vágási vonal mentén ne legyen rés a munkadarab, az ütközősín és az asztal között. A meggörbült vagy megvetemedett munkadarabok a vágás során elfordulhatnak vagy eltolód- hatnak és a vágás során hozzátapadhatnak a forgó fűrész- laphoz. A munkadarabban nem szabad szögeknek vagy más idegen tárgyaknak lenniük. u Ne használja a fűrészt, amíg a munkadarabon kívül bármely más tárgy, szerszám, faforgács stb. található az asztalon. A kisebb szilánkok vagy laza fadarabok vagy egyéb tárgyak, amelyek érintkezésbe juthatnak a forgó fű- részlappal, nagy sebességgel kirepülhetnek. u Egyszerre csak egy munkadarabot fűrészeljen. Az egy- másra rakott munkadarabokat nem lehet megfelelően le- rögzíteni, ezek a vágás során hozzátapadhatnak a fűrész- laphoz, vagy elmozdulhatnak. u A használat előtt gondoskodjon arról, hogy a gérvágó fűrész egy sík, stabil munkafelületre legyen helyezve vagy erősítve. Egy sík és stabil munkafelület csökkenti annak a kockázatát, hogy a gérvágó fűrész labilissá váljon. u Tervezze meg a munkát. Minden olyan alkalommal, amikor megváltoztatja a vízszintes vagy függőleges sarokillesztési szög beállítását, gondoskodjon arról, hogy az állítható ütközősín úgy legyen beállítva, hogy megfelelően megtámassza a munkadarabot és hogy sem a fűrészlappal, sem a védőberendezéssel ne ke- rülhessen érintkezésbe. Anélkül, hogy a fűrészt “BE”- kapcsolná és anélkül, hogy munkadarab lenne az aszta- lon, mozgassa végig a fűrészlapon, szimulálva a vágást, hogy biztos legyen benne, hogy az nem érhet hozzá és nem vághat bele az ütközősínbe. u Gondoskodjon megfelelő alátámasztásról, mint példá- ul asztal hosszabbítókról, fűrészbakokról, stb. az olyan munkadarabokhoz, amelyek szélesebbek vagy hosszabbak az asztal felső részénél. A gérvágó fűrész asztalánál hosszabb vagy szélesebb munkadarabok meg- billenhetnek, ha nincsenek biztonságosan alátámasztva. Ha a levágott darab vagy a munkadarab megbillen, akkor felemelheti az alsó védőbúrkolatot vagy a fűrészlappal va- ló érintkezés következtében kirepülhet. u Ne kérjen meg másokat, hogy egy asztal hosszabbító helyett vagy bármily más módon azok támasszák meg a munkadarabot. Ha a munkadarab nincs stabilan megtá- masztva, akkor a vágás közben a fűrészlap meggörbülhet vagy a munkadarab elmozdulhat és beleránthatja a keze- lőt vagy a másik személyt a forgó fűrészlapba. u A levágott darabnak nem szabad beékelődnie, vagy bármely más okból hozzányomódnia a forgó fűrészlap- hoz. Hosszirányú ütközők használata esetén a levágott darab a forgó fűrészlaphoz szorulva beékelődhet és azt a fűrészlap nagy erővel kirepítheti. u Mindig használjon egy szorítót vagy egy megfelelő rögzítő szerkezetet a körkeresztmetszetű anyagok, mind például rudak vagy csövek vágásához. A rudak a vágás közben elgördülhetnek, ettől a fűrészlap beakad- hat, ”haraphat” és a munkadarabot a kezelő kezével együtt beránthatja a fűrészlapba. u Várja meg, hogy a fűrészlap elérje a teljes sebességét, mielőtt hozzáérne vele a munkadarabhoz. Ez csökkenti a munkadarab kirepülésének kockázatát. u Ha a munkadarab vagy a fűrészlap beékelődik, kap- csolja ki a gérvágó fűrészt. Várja meg, amíg az összes mozgó alkatrész leáll, majd húzza ki a csatlakozó du- gót a csatlakozó aljzatból és/vagy távolítsa el az akku- mulátorcsomagot. Ezután szabadítsa ki a beékelődött anyagot. Ha egy beékelődött munkadarabbal folytatja a munkát, elvesztheti az uralmát a berendezés felett, vagy megrongálhatja a gérvágó fűrészt. 1 609 92A A0B | (28.08.2024) Bosch Power ToolsMagyar | 175 u A vágás befejezése után engedje el a kapcsolót, tartsa lent a fűrészfejet és várja meg, amíg a fűrészlap leáll, mielőtt eltávolítaná a levágott darabot. A kezével a még forgó fűrészlap közelébe nyúlni veszélyes. u Tartsa szorosan a fogantyút, ha egy nem teljes vágást hajt végre, vagy ha elengedi a kapcsolót, mielőtt a fű- részfej a lenti véghelyzetben lenne. A fűrész lefékezési folyamata ahhoz vezethet, hogy a berendezés a fűrészfe- jet hirtelen lefelé rántja és ez sérüléseket okozhat. u Ne engedje el a fogatnyút, amikor a fűrészfej elérte a legalsó helyzetet. A fűrészfejet mindig vezesse vissza kézzel a legfelső helyzetbe. Ha a fűrészfej irányítás nél- kül mozog, sérüléseket okozhat. u Tartsa tisztán a munkahelyét. Az anyagkeverékek külö- nösen veszélyesek. A könnyűfémpor meggyulladhat vagy felrobbanhat. u Ne használjon eltompult, megrepedt, meggörbült vagy megrongálódott fűrészlapokat. Az életlen vagy hibá- san beállított fogú fűrészlapok egy túl keskeny vágási résben megnövekedett súrlódáshoz, a fűrészlap bera- gadásához és visszarúgásokhoz vezetnek. u Erősen ötvözött gyorsacélból (HSS‑acélból) készült fűrészlapokat nem szabad használni. Az ilyen fűrészla- pok könnyen eltörhetnek. u Mindig csak helyes méretű és megfelelő rögzítő nyí- lással (például rombuszalakú vagy körkeresztmetsze- tű) ellátott fűrészlapokat használjon. Az olyan fűrészla- pok, amelyek nem felelnek meg a berendezés rögzítő al- katrészének, nem központosan forognak és a berendezés feletti uralom elvesztéséhez vezetnek. u Soha ne távolítsa el a levágott anyagmaradékokat, fa- forgácsot vagy hasonlókat a vágási tartományból, mi- közben az elektromos kéziszerszám még működésben van. Vezesse előbb mindig a nyugalmi helyzetbe a szer- számkart és kapcsolja ki az elektromos kéziszerszámot. u A munka befejezése után ne érjen hozzá a fűrészlap- hoz, amíg az le nem hűlt. A fűrészlap a munka során igen forró lesz. Jelképes ábrák A következő szimbólumoknak komoly jelentőségük lehet az Ön elektromos kéziszerszámának használata során. Jegyez- ze meg ezeket a szimbólumokat és jelentésüket. A szimbólu- mok helyes interpretálása segítségére lehet az elektromos kéziszerszám jobb és biztonságosabb használatában. Szimbólumok és magyarázatuk Soha ne tegye be a kezét a fűrészelési területre, amíg az elektromos kéziszer- szám működésben van. A fűrészlap megérintése sérülésveszéllyel jár. Viseljen porvédő álarcot. Szimbólumok és magyarázatuk Viseljen védőszemüveget. Viseljen fülvédőt. Ennek elmulasztása esetén a zaj hatása a hallóképesség el- vesztéséhez vezethet. Veszélyes terület! Amennyire lehetsé- ges, tartsa távol a kezét, az ujjait és a karját ettől a területtől. Függőleges sarkalószögek fűrészelé- sekor a szabályozható ütközősínt ki kell húzni. A szabályozható ütközősín eltolásához a középső reteszelőcsavart ki kell lazítani. A két szélső rögzítőcsavart nem szabad kilazítani! D d Vegye figyelembe a fűrészlap méreteit (fűrészlap-átmérő D, furatátmérőd). A fu- rat átmérőjének d játékmentesen kell il- leszkednie a szerszámtengelyhez. Ha re- dukáló idomok alkalmazására van szük- ség, ügyeljen arra, hogy a redukáló idom méretei megfeleljenek a fűrészlapmag- vastagságnak, a fűrészlap furatátmérőjé- nek és a szerszámtengely átmérőjének. Lehetőleg a fűrészlappal együtt szállított redukáló idomokat használja. A fűrészlap átmérőjének D meg kell felel- nie a szimbólumon megadott értéknek. Lásd még „A megfelelő fűrészlapok mére- tei” a „Műszaki adatok” fejezetben. A termék és a teljesítmény leírása Olvassa el az összes biztonsági figyelmezte- tést és előírást. A biztonsági előírások és uta- sítások betartásának elmulasztása áramütés- hez, tűzhöz és/vagy súlyos sérülésekhez vezet- het. Kérjük, vegye figyelembe a Használati Utasítás első részében található ábrákat. Rendeltetésszerű használat Az elektromos kéziszerszám stacioner berendezésként ke- mény- és puhafából készült munkadarabokban, valamint fa- forgács- és farostlemezekben hosszanti és keresztirányú egyenes vágások végrehajtására szolgál. A berendezésen -47° és +47° közötti vízszintes sarkalószögeket és 0° és +45° közötti függőleges sarkalószögeket lehet beállítani. Bosch Power Tools 1 609 92A A0B | (28.08.2024)176 | Magyar Megfelelő fűrészlapok alkalmazásával a berendezés alumíni- um és műanyag profilok fűrészelésére is alkalmas. Az ábrázolásra kerülő komponensek Az ábrázolt alkatrészek sorszámozása megfelel az elektro- mos kéziszerszám ábrájának, az ábrákat tartalmazó oldalon. (1) Szerelőfuratok (2) A fűrészasztal hosszabbító szorítócsavarja (3) Fűrészasztal hosszabbító (4) Fogóvájatok (5) Sarokillesztési szög skála (vízszintes irányban) (6) Beállítható ütközősín (7) Csavaros szorító (8) Ütköző a 45° standard-sarkalószöghöz (függőleges) (9) Ütközőcsavar a 45° sarkalószöghöz (függőleges) (10) Szorító fogantyú tetszőleges sarkalószögek beállítá- sára (függőleges) (11) Húzószerkezet rögzítőcsavar (12) Húzószerkezet (13) Forgácskivető (14) Forgácsterelőlap (15) Be-/kikapcsoló (16) Fogantyú (17) Reteszelőkapcsoló a szerszámarm kilazításához (18) Védőbúra (19) Lengő védőburkolat (20) Csúszógörgő (21) Ütközősín (22) Fűrészasztal (23) Felszakadásgátló betétlap (24) Sarkalószög kijelző (vízszintes) (25) Rögzítőgomb tetszőleges sarkalószögek beállításá- hoz (vízszintes) (26) Sarokillesztési szög beállító kar (vízszintes irányban) (27) Felbillenés elleni védelem (28) Standard-sarkalószög jelző bevágások (vízszintes) (29) Tengely reteszelés (30) Szállítási rögzítési segédeszközök (31) Sarokillesztési szög skála (függőleges) (32) Sarkalószög kijelző (függőleges) (33) Ütközőcsavar a 0° sarkalószöghöz (függőleges) (34) Ütköző a 0° standard-sarkalószöghöz (függőleges) (35) Belső hatlapos csavarkulcs (5mm) / kereszthornyos csavarhúzó (36) Belső hatlapos fejű csavar a fűrészlaprögzítés szá- mára (37) Szorítókarima (38) Belső befogókarima (39) Fűrészlap (40) Beállítható ütközősín reteszelő csavar (41) Furatok a csavaros szorító számára (42) Menetes orsó (43) Csavarok a felszakadásgátló betétlaphoz (44) Szögmérő csavar (függőleges) (45) Szögmérő (vízszintes) csavarja Műszaki adatok Lapfűrész GCM80SJ GCM800SJ GCM8000SJ GCM80SJ GCM800SJ GCM8000SJ Cikkszám 3601M190.. 3601M1906. Névleges felvett teljesítmény W 1400 1250 Üresjárati fordulatszám perc

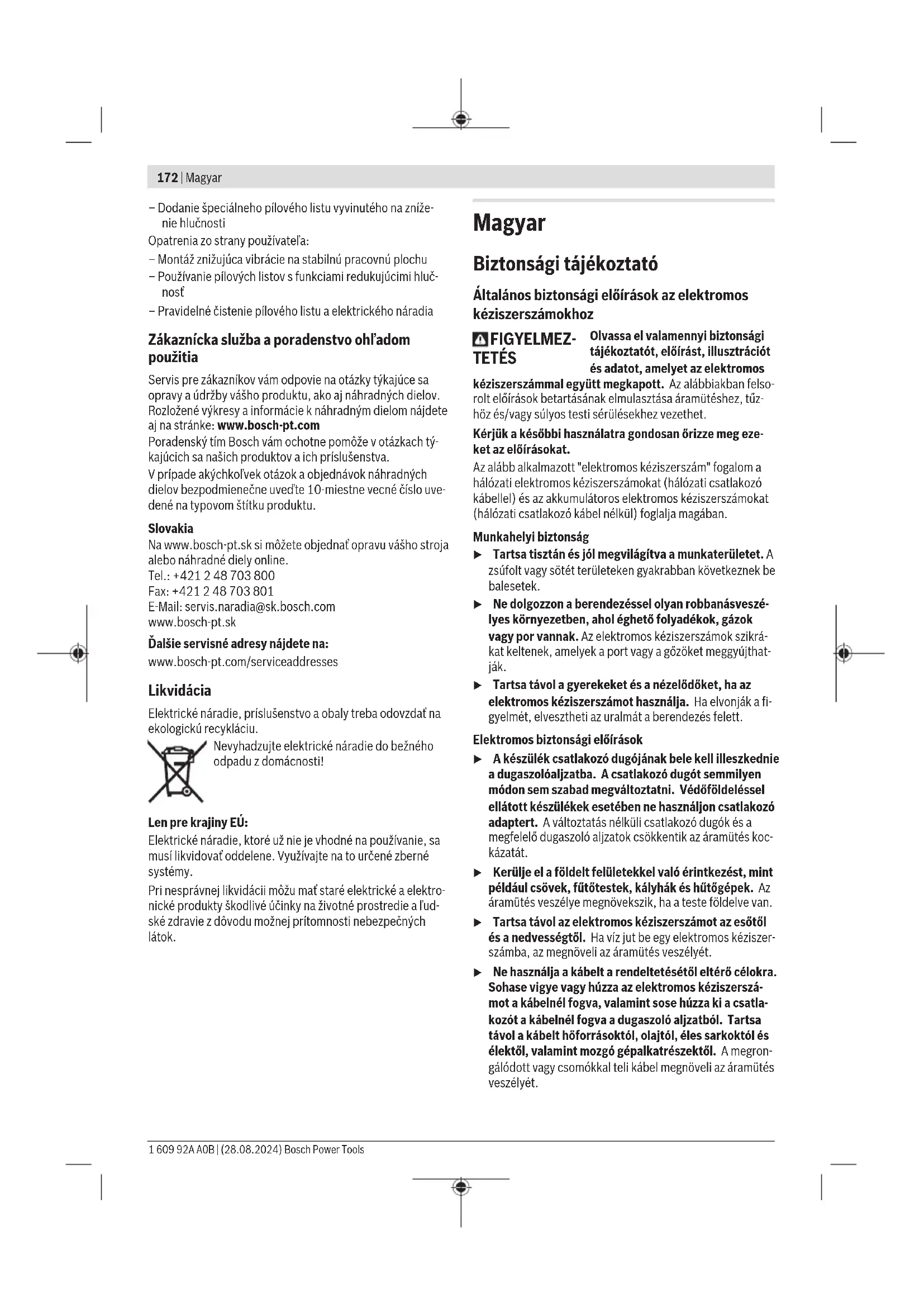

Indításiáram-korlátozás ● ● Súly

kg 14,1 14,1 Érintésvédelmi osztály /II /II A kéziszerszámhoz használható fűrészlapok méretei Fűrészlapátmérő mm 216 216 Fűrészlap-magvastagság mm 1,3−1,8 1,3−1,8 Max. vágási szélesség mm 3,3 3,3 1 609 92A A0B | (28.08.2024) Bosch Power ToolsMagyar | 177 Lapfűrész GCM80SJ GCM800SJ GCM8000SJ GCM80SJ GCM800SJ GCM8000SJ Furatátmérő mm 30 30 A) Súly hálózati csatlakozókábel és hálózati csatlakozódugó nélkül A adatok 230 V hálózati feszültségre [U] vonatkoznak. Ettől eltérő feszültségek és külön egyes országok számára készült kivitelek esetén ezek az adatok változhatnak. Megengedett munkadarab méretek (lásd „Megengedett munkadarab méretek”, Oldal181) Az értékek termékenként változhatnak és függnek az alkalmazási, valamint környezeti feltételektől is. További információk a www.bosch-professional.com/wac címen találhatók. Zaj adatok A zajkibocsátási értékek aEN62841-3-9 szabványnak meg- felelően kerültek meghatározásra. 3601M190..: Az elektromos kéziszerszám A-értékelésű zajszintjének tipi- kus értékei: hangnyomásszint 91dB(A); hangteljesítmény- szint 104dB(A). A szórás, K=3dB. Viseljen hallásvédőt! 3601M1906.: Az elektromos kéziszerszám A-értékelésű zajszintjének tipi- kus értékei: hangnyomásszint 90dB(A); hangteljesítmény- szint 103dB(A). A szórás, K=3dB. Viseljen hallásvédőt! Az ezen előírásokban megadott zajkibocsátási érték egy szabványban rögzített mérési módszerrel került meghatáro- zásra és az elektromos kéziszerszámok összehasonlítására ez az érték felhasználható. Ez az érték a zajkibocsátás ideig- lenes becslésére is alkalmas. A megadott zajkibocsátási érték az elektromos kéziszerszám fő alkalmazási területeire vonatkozik. Ha azonban az elektro- mos kéziszerszámot más célokra, eltérő betétszerszámok- kal, vagy nem kielégítő karbantartás mellett használják, a zaj- kibocsátási érték a fenti értékektől eltérhet. Ez az egész munkaidőre vonatkozó zajkibocsátást lényegesen megnövel- heti. A zajkibocsátás pontos megbecsüléséhez figyelembe kell venni azokat az időszakokat is, amikor a készülék kikapcsolt állapotban van, vagy amikor be van ugyan kapcsolva, de nem kerül ténylegesen használatra. Ez az egész munkaidőre vo- natkozó zajkibocsátást lényegesen csökkentheti. Összeszerelés u Kerülje el az elektromos kéziszerszám akaratlan elin- dítását. A hálózati csatlakozó dugót a szerelés és az elektromos kéziszerszámon végzett bármely munka során nem szabad csatlakoztatni a hálózathoz. Szállítmány tartalma Vegye figyelembe a szállítmány terjedelmének bemutatását a Kezelési Útmutató elején. Az elektromos kéziszerszám első üzembevétele előtt ellen- őrizze, hogy a készülékkel együtt az alábbiakban felsorolt va- lamennyi alkatrész is kiszállításra került‑e: – Gérvágó fűrész felszerelt fűrészlappal – (7)csavaros szorító – (3)fűrészasztal hosszabbító (2darab (2)szorítócsavar, 2darab csillagfejű csavar kihúzás elleni biztosítóként – (35)belső hatlapos kulcs/kereszthornyos csavarhúzó Megjegyzés: Ellenőrizze az elektromos kéziszerszám esetle- ges rongálódásait. Az elektromos kéziszerszám további használata előtt gondo- san győződjön meg arról, hogy a védőberendezések vagy a némileg megsérült alkatrészek a sérülés ellenére tökéletesen és céljuknak megfelelően működnek‑e. Ellenőrizze, hogy a mozgó részek kifogástalanul működnek‑e, nem szorulnak‑e be, nem sérültek‑e meg. Az elektromos kéziszerszám csak akkor működik tökéletesen, ha annak minden egyes alkatré- sze megfelel a rá vonatkozó előírásoknak és helyesen került felszerelésre. A megrongálódott védőberendezéseket és alkatrészeket egy erre feljogosított, elismert szakműhelyben meg kell javíttatni vagy ki kell cseréltetni. A fűrészasztal hosszabbítók felszerelése (lásdAábrát) A fűrészasztalt a(3)fűrészasztal hosszabbítók segítségével balra és jobbra meg lehet nagyobbítani. – Tolja be ütközésig a fűrészasztalon erre a célra kijelölt fu- ratokon át a(3)fűrészasztal hosszabbítót. – Billentse úgy meg az elektromos kéziszerszámot, hogy a kéziszerszámmal szállított két csillagfejű csavart kihúzás elleni biztosítóként fel tudja szerelni. Csavarja bele a csillagfejű csavarokat a(3)fűrészasztal hosszabbítón erre a célra előirányzott menetekbe és a(35)csillagfejű csavarhúzóval húzza meg szorosra azo- kat. – Billentse vissza az elektromos kéziszerszámot és csavarja bele a(2)szorítócsavarokat a(3)fűrészasztal hosszabbí- tó rögzítéséhez a(22)fűrészasztalon erre a célra elő- irányzott menetekbe. Stacioner vagy flexibilis felszerelés u A biztonságos kezelés biztosítására az elektromos ké- ziszerszámot a használat előtt fel kell szerelni egy sta- bil, sík munkafelületre (például egy munkapadra). Bosch Power Tools 1 609 92A A0B | (28.08.2024)178 | Magyar Felszerelés egy munkafelületre (lásd a B1 ábrát) – Megfelelő csavarkötésekkel rögzítse az elektromos kézi- szerszámot a munkafelületre. Erre szolgálnak a (1) fura- tok. Felszerelés egy Bosch gyártmányú munkaasztalra A Bosch gyártmányú GTA-munkaasztalok szabályozható ma- gasságú lábaik révén bármilyen talajon vagy padlón biztos alapot nyújtanak az elektromos kéziszerszám számára. A munkaasztalok munkadarab-támaszai a hosszú munkadara- bok alátámasztására szolgálnak. u Olvassa el a munkaasztalhoz mellékelt valamennyi fi- gyelmeztető megjegyzést és előírást. A figyelmezteté- sek és előírások betartásának elmulasztása áramütések- hez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet. u Szerelje teljesen és helyesen össze a munkaasztalt, mielőtt felszerelné rá az elektromos kéziszerszámot. A munkaasztal helyes összeszerelése igen fontos, hogy el- kerülje az összedőlési veszélyt. – Szerelje fel az elektromos kéziszerszámot a szállítási hely- zetben a munkaasztalra. Flexibilis felállítás (nem javasoljuk!) (lásd a B2 ábrát) Ha kivételes esetekben nincs arra lehetőség, hogy az elektro- mos kéziszerszámot egy stabil, sík munkafelületre szerelje fel, azt kivételképpen egy felbillenés elleni védelemmel ellát- va is fel lehet állítani. u A felbillenés elleni védelem nélkül az elektromos kézi- szerszám nem áll biztosan, és különösen a maximális sarkalószöggel való fűrészelés esetén könnyen felbil- lenhet. – Forgassa el a (27) felbillenés elleni védelmet annyira be- felé vagy kifelé, hogy az elektromos kéziszerszám a mun- kafelületen egyenesen álljon. Por- és forgácselszívás Az ólomtartalmú festékrétegek, egyes fafajták, ásványok és fémek pora egészségkárosító hatású lehet. A poroknak a ke- zelő vagy a közelben tartózkodó személyek által történő megérintése vagy belégzése allergikus reakciókat és/vagy a légutak megbetegedését vonhatja maga után. Egyes faporok, például tölgy- és bükkfaporok rákkeltő hatá- súak, főleg ha a faanyag kezeléséhez más anyagokat is fel- használtak (kromát, favédő vegyszerek). A készülékkel az- besztet tartalmazó anyagokat csak szakembereknek szabad megmunkálniuk. – A lehetőségek szerint használjon az anyagnak megfelelő porelszívást. – Gondoskodjon a munkahely jó szellőztetéséről. – Ehhez a munkához célszerű egy P2 szűrőosztályú porvé- dő álarcot használni. A feldolgozásra kerülő anyagokkal kapcsolatban tartsa be az adott országban érvényes előírásokat. u Gondoskodjon arról, hogy a munkahelyén ne gyűlhes- sen össze por. A porok könnyen meggyulladhatnak. A por-/forgácselszívást por, forgács vagy a munkadarabról levált darabok eltömhetik. – Kapcsolja ki az elektromos kéziszerszámot és húzza ki a csatlakozó dugót a dugaszoló aljzatból. – Várja meg, amíg a fűrészlap teljesen leáll. – Határozza meg és hárítsa el a beékelődés okát. Külső porelszívás Az elszíváshoz a (13)forgácskivetőhöz egy porszívótömlőt (Ø 35mm) is lehet csatlakoztatni. – Kapcsolja össze a porszívótömlőt a (13)forgácskivetővel. A porszívónak alkalmasnak kell lennie a megmunkálásra ke- rülő anyagból keletkező por elszívására. Az egészségre különösen ártalmas, rákkeltő hatású vagy szá- raz porok elszívásához egy speciálisan erre a célra gyártott porszívót kell használni. A fűrészlap kicserélése (lásd a C1−C4 ábrát) u Az elektromos kéziszerszámon végzendő bármely munka megkezdése előtt húzza ki a csatlakozó dugót a dugaszolóaljzatból. u A fűrészlap felszereléséhez viseljen védőkesztyűt. A fűrészlap megérintése esetén sérülési veszély áll fenn. Csak olyan fűrészlapokat használjon, amelyek megengedett sebessége magasabb az elektromos kéziszerszám üresjárati sebességénél. Csak olyan fűrészlapokat használjon, amelyek megfelelnek az ezen Kezelési Utasításban megadott adatoknak és ame- lyeket az EN847‑1 szabványnak megfelelően ellenőriztek és megfelelőnek találtak. Csak olyan fűrészlapokat használjon, amelyeket ezen elekt- romos kéziszerszám gyártója javasolt, és amelyek a meg- munkálásra kerülő anyaghoz alkalmasak. Ez meggátolja a fű- részelés során a fűrészfogak túlmelegedését. A fűrészlap kiszerelése – Hozza munkahelyzetbe az elektromos kéziszerszámot. – Forgassa el a(36)belső hatlapos fejű csavart a(35)belső hatlapos kulccsal és nyomja meg ezzel egy- idejűleg a(29)orsóreteszelést, amíg az beugrik a retesze- lési helyzetbe. – Tartsa benyomva a (29)orsóreteszelést és csavarja telje- sen ki a(36)csavart az óramutató járásával megegyező irányba (balmenet!). – Vegye le a (37)befogó karimát. – Nyomja meg a(17)reteszelőkart és hajtsa hátra ütközé- sig a(19)lengő védőburkolatot. – Tartsa fogva ebben a helyzetben a lengő védőburkolatot és vegye ki a(39)fűrészlapot. – Vezesse ismét lassan lefelé a lengő védőburkolatot. A fűrészlap beszerelése u A fűrészlap beszerelésekor ügyeljen arra, hogy a fo- gak vágási iránya (a fűrészlapon a nyíl által jelzett irány) megegyezzen a védőburkolaton található nyíl által jelzett iránnyal! A beszerelés előtt szükség esetén tisztítsa meg valamennyi beszerelésre kerülő alkatrészt. 1 609 92A A0B | (28.08.2024) Bosch Power ToolsMagyar | 179 – Nyomja meg a(17)kart és hajtsa hátra ütközésig, majd tartsa fogva ebben a helyzetben a(19)lengő védőburko- latot. – Tegye fel az új fűrészlapot a(38)belső befogókarimára. – Vezesse ismét lassan lefelé a lengő védőburkolatot. – Helyezze fel a (37)befogókarimát és a (36)csavart. Nyomja meg a (29)orsóreteszelést, amíg az beugrik a re- teszelési helyzetbe és húzza meg a csavart szorosra az óramutató járásával ellenkező irányban. Üzemeltetés u Az elektromos kéziszerszámon végzendő bármely munka megkezdése előtt húzza ki a csatlakozó dugót a dugaszolóaljzatból. Szállítási rögzítő (lásdaDábrát) A (30)szállítási biztosító megkönnyíti az elektromos kézi- szerszám szállítási kezelését a különböző alkalmazási helyek- re való szállításnál. Az elektromos kéziszerszám kibiztosítása (munkavégzési helyzet) – Nyomja kissé lefelé a (16) fogantyúnál fogva a szerszám- kart, hogy tehermentesítse a (30) szállítási biztosítót. – Húzza egészen ki a (30) szállítási biztosítót . – Vezesse lassan felfelé a szerszámkart. Az elektromos kéziszerszám biztosítása (szállítási helyzet) – Lazítsa ki a(11)rögzítőcsavart, ha az beékelte a(12)húzószerkezetet. Húzza egészen előre a szerszám- kart, majd a húzószerkezet reteszeléséhez ismét szorítsa meg a rögzítőcsavart. – A(22)fűrészasztal reteszeléséhez húzza meg a(25)rögzítőgombot . – Nyomja meg a(17)reteszelőkart és a(16)fogantyúnál fogva vezesse lassan lefelé a szerszámkart. – Vezesse annyira lefelé a szerszámkart, hogy a(30)szállítási biztosítót egészen be lehessen nyomni. A szerszámkar most a szállításhoz biztonságosan reteszelve van. A munka előkészítése A precíz vágások biztosítására az elektromos szerszám alap- beállításait intenzív használat után ellenőrizni kell és szükség esetén újra be kell állítani. Ehhez tapasztalatra és egy megfelelő célszerszámra van szükség. Egy Bosch vevőszolgálat ezt a munkát gyorsan és megbízha- tóan elvégzi. Az ütközősín eltolása (lásd a Eábrát) Függőleges sarkalószögek fűrészeléséhez a szabályozható(6)ütközősínt el kell tolni. – Lazítsa ki a(40)reteszelőcsavart a készülékkel szállított (35)belső hatlapos csavarkulccsal. A két szélső rögzítőcsavart nem szabad kilazítani! – Húzza egészen ki a szabályozható (6)ütközősínt. – Húzza meg ismét szorosra a(40)reteszelő csavart. A függőleges sarkalószög fűrészelése után tolja ismét vissza a (6)szabályozható ütközősínt (oldja ki a (40)reteszelő csa- vart; tolja egészen be a szabályozható (6)ütközősínt; húzza meg ismét szorosra a reteszelő csavart). A fűrészasztal meghosszabbítása (lásd a Fábrát) A hosszú munkadarabok szabad végét alá kell támasztani. A fűrészasztalt a (3) fűrészasztal hosszabbítók segítségével balra és jobbra meg lehet nagyobbítani. – Oldja ki a (2)szorító csavart. – Húzza ki a kívánt hosszig a (3) fűrészasztal hosszabbítót. – A fűrészasztal hosszabbító rögzítéséhez húzza meg ismét szorosra a (2)szorító csavart. A munkadarab rögzítése (lásd a Gábrát) Az optimális munkahelyi biztonsághoz a megmunkálásra ke- rülő munkadarabot mindig be kell fogni. Ne munkáljon meg olyan munkadarabokat, amelyek túl kicsik ahhoz, hogy be lehessen azokat fogni. – Nyomja erőteljesen a munkadarabot a (6) és (21)ütközősínhez. – Dugja bele a készülékkel szállított (7)csavaros szorítót az erre előirányozott (41)furatok egyikébe. – Állítsa be a munkadarab magasságának megfelelően a csavaros szorító (42)menetes orsóját. – Húzza meg szorosra a (42)menetes orsót és rögzítse így a munkadarabot. A vízszintes sarkalószög beállítása Vízszintes standard-sarkalószög beállítása (lásd a H ábrát) A gyakrabban használt sarkalószögek gyors és precíz be- állítására a fűrészasztalon a (28) szögeknél bevágások van- nak előirányozva: balra jobbra

45°; 22,5°; 15° 15°; 22,5°; 45° – Oldja ki a (25)rögzítőgombot, ha az meg van szorítva. – Nyomja meg a (26)kart, és fordítsa el az (22)fűrészasztalt a kívánt bevágás eléréséig balra vagy jobbra. – Ismét engedje el a kart. A karnak ekkor érezhetően be kell pattannia a bevágásba. – Húzza meg ismét szorosra a (25)rögzítőgombot. Tetszőleges vízszintes gérszög beállítása A vízszintes sarkalószöget a47°(balra) és 47°(jobbra) kö- zötti tartományban lehet beállítani. – Oldja ki a rögzítőgombot (25), ha az meg van szorítva. – Húzza meg a kart (26), forgassa el a fűrészasztalt (22) a rögzítőgombnál fogva balra vagy jobbra, és állítsa be a szögkijelző (24) segítségével a kívánt vízszintes sarkaló- szöget. – Húzza meg ismét szorosra a rögzítőgombot(25). Bosch Power Tools 1 609 92A A0B | (28.08.2024)180 | Magyar A függőleges sarkalószög beállítása A függőleges sarkalószöget a0°(balra) és 45°(jobbra) kö- zötti tartományban lehet beállítani. A gyakrabban használt függőleges sarkalószögek gyors és precíz beállítására a 0° és a 45° szögeknél rögzített pozíciók vannak elhelyezve. Tetszőleges függőleges sarkalószög beállítása (lásd I ábra) – Húzza teljesen ki az állítható ütközősínt (6). – Lazítsa ki a szorítófogantyút(10). – Forgassa el a szerszámkart a fogantyúnál (16) fogva, amíg a szögkijelző (32) a kívánt függőleges sarkalószöget nem mutatja. – Tartsa ebben a helyzetben a szerszámkart, és húzza meg ismét szorosra a szorítófogantyút (10). Üzembe helyezés u Ügyeljen a helyes hálózati feszültségre! Az áramforrás feszültségének meg kell egyeznie az elektromos kéziszer- szám típustábláján található adatokkal. Bekapcsolás (lásd a Jábrát) – Az üzembe helyezéshez nyomja be és tartsa benyomva a (15)be-/kikapcsolót. Figyelem: A (15) be-/kikapcsolót biztonsági meggondolá- sokból nem lehet tartós üzemhez bekapcsolt állapotban rete- szelni, hanem az üzemeltetés közben végig benyomva kell tartani. A szerszámkart csak a(17)reteszelőkar megnyomásával le- het lefelé vezetni. – A fűrészeléshez ezért a (15)be-/kikapcsoló működteté- sén kívül be kell nyomni a(17)reteszelőkart is. Kikapcsolás – A kikapcsoláshoz engedje el a (15) be-/kikapcsolót. Indítási áram korlátozás Az elektronikus felfutási árambehatárolás az elektromos ké- ziszerszám bekapcsolási teljesítményét korlátozza és így le- hetővé teszi annak egy 16Amperes biztosítékról való üze- meltetését. Figyelem: Ha az elektromos kéziszerszám a bekapcsolás után teljes fordulatszámmal kezd el működni, a felfutási árambehatárolás nem működik. Az elektromos kéziszerszá- mot ekkor azonnal be kell küldeni a Vevőszolgálatnak. Fűrészelés Általános fűrészelési tájékoztató u A fűrészelés előtt mindig húzza meg szorosra a(25) rögzítőgombot és a (10) rögzítőkart. A fűrészlap ellen- kező esetben beékelődhet a megmunkálásra kerülő mun- kadarabba. u Bármely vágás megkezdése előtt először gondoskod- jon arról, hogy a fűrészlap sohase érhessen hozzá az ütközősínhez, a csavaros szorítóhoz vagy a berende- zés egyéb alkatrészeihez. Távolítsa el az előzőleg esetleg felszerelt kisegítő ütközőket, vagy állítsa be megfelelően azokat. Óvja meg a fűrészlapot a lökésektől és ütésektől. Ne tegye ki a fűrészlapot oldalirányú nyomás hatásának. Csak olyan anyagokat fűrészeljen, amelyek a rendeltetéssze- rű használat leírásában engedélyezve vannak. Ne munkáljon meg deformálódott munkadarabokat. Csak olyan munkadarabokat munkáljon meg, amelyeknek van egy olyan egyenes élük, amelyre fel lehet fektetni az ütközősínt. A hosszú és nehéz munkadarabok szabad végét alá kell tá- masztani. Gondoskodjon arról, hogy a lengő védőburkolat előírásszerű- en működjön és szabadon mozoghasson. A szerszámkar le- felé vezetésekor a lengő védőburkolatnak ki kell nyílnia. A szerszámkar felfelé vezetésekor a lengő védőburkolatnak a fűrészlap felett ismét be kell záródnia és a szerszámkar leg- felső helyzetében el kell reteszelődnie. A kezelő elhelyezkedése (lásd a K ábrát) u Soha ne álljon a fűrészlappal egy vonalban az elektro- mos kéziszerszám előtt, hanem mindig csak a fűrész- laptól oldalra. Ezzel a teste védve van egy lehetséges visszarúgás következményeitől. – Tartsa távol a kezét, az ujjait és a karját a forgó fűrészlap- tól. – Ne keresztezze a karjait a szerszámkar előtt. Fűrészelés húzómozgással – A (12)húzó szerkezet segítségével végzett vágáshoz (széles munkadarabok esetén) lazítsa ki a (11)rögzítőcsavart, ha az meg van húzva. – Szükség esetén állítsa be a kívánt vízszintes és/vagy füg- gőleges sarkalószöget. – Nyomja erőteljesen hozzá a munkadarabot a(6)és a(21)ütközősínhez. – A méreteinek megfelelően szorosan fogja be a megmun- kálásra kerülő munkadarabot. – Húzza el annyira a szerszámkart a(6)és a(21)ütközősíntől, hogy a fűrészlap a munkadarab elé kerüljön. – Kapcsolja be az elektromos kéziszerszámot. – Nyomja meg a(17)reteszelőkart és a(16)fogantyúnál fogva vezesse lassan lefelé a szerszámkart. – Nyomja el a szerszámkart a(6)és a(21)ütközősín felé és egyenletes előtolással fűrészelje át a munkadarabot. – Kapcsolja ki az elektromos kéziszerszámot és várja meg, amíg a fűrészlap teljesen leáll. – Vezesse lassan felfelé a szerszámkart. Húzómozgás nélkül végrehajtott fűrészelés (a munkadarab végének levágása) (lásd aLábrát) – Húzó mozgás nélküli vágáshoz (kis méretű munkadarabok esetén) lazítsa ki a(11)rögzítőcsavart, ha az meg van húzva. Tolja el ütközésig a szerszámkart a(6)és a(21)ütközősín felé és ismét húzza meg szorosra a (11)rögzítőcsavart. 1 609 92A A0B | (28.08.2024) Bosch Power ToolsMagyar | 181 – Szükség esetén állítsa be a kívánt vízszintes és/vagy füg- gőleges sarkalószöget. – Nyomja erőteljesen hozzá a munkadarabot a(6)és a(21)ütközősínhez. – A méreteinek megfelelően szorosan fogja be a megmun- kálásra kerülő munkadarabot. – Kapcsolja be az elektromos kéziszerszámot. – Nyomja meg a(17)reteszelőkart és a(16)fogantyúnál fogva vezesse lassan lefelé a szerszámkart. – Tolja keresztül egyenletes előtolással a fűrészfejet a mun- kadarabon. – Kapcsolja ki az elektromos kéziszerszámot és várja meg, amíg a fűrészlap teljesen leáll. – Vezesse lassan felfelé a szerszámkart. Munkavégzési tanácsok Megengedett munkadarab méretek Maximális méretű munkadarabok: Vízszintes sarka- lószög Függőleges sar- kalószög MagasságxSzé- lesség [mm] 0° 0° 70x270 45° 0° 70x190 0° 45° 45x270 A minimális méretű munkadarabok (= minden olyan munka- darab, amelyet a berendezéssel szállított(7) csavaros szorí- tóval a fűrészlaptól balra vagy jobbra be lehet fogni): 100x40mm (hosszúságxszélesség) Maximális vágási mélység (0°/0°): 70mm Különleges munkadarabok Görbe vagy körkörös keresztmetszetű munkadarabok fűré- szelésekor ezeket külön be kell biztosítani elcsúszás ellen. A vágási vonalon nem szabad rést hagyni a munkadarab, az üt- közősín és a fűrészasztal között. Szükség esetén speciális tartókat kell készíteni. A felszakadásgátló betétlapok kicserélése (lásd a Mábrát) A (23)felszakadásgátló betétlapok az elektromos kéziszer- szám hosszabb használata során elkophatnak. Ha egy betétlap megrongálódott, azt azonnal cserélje ki. – Hozza munkahelyzetbe az elektromos kéziszerszámot. – Csavarja ki a(35)belső hatlapos csavarkulccsal a(43)csavarokat és vegye ki a régi felszakadásgátló be- tétlapokat. – Tegye be az új jobboldali betétlapot. – Csavarja fel a(43)csavarokkal a felszakadásgátló betét- lapot amennyire lehet jobbfelé, hogy a fűrészlap a lehet- séges húzómozgás teljes hosszában sehol se érinthesse meg a felszakadásgátló betétlapot. – Ismételje meg hasonló módon a fenti lépéseket az új bal oldali betétlapnál is. Az alapbeállítások ellenőrzése és beállítása A precíz vágások biztosítására az elektromos szerszám alap- beállításait intenzív használat után ellenőrizni kell és szükség esetén újra be kell állítani. Ehhez tapasztalatra és egy megfelelő célszerszámra van szükség. Egy Bosch vevőszolgálat ezt a munkát gyorsan és megbízha- tóan elvégzi. A függőleges 0° standard sarkalószög beállítása – Hozza a szállítási helyzetbe az elektromos kéziszerszá- mot. – Forgassa el a (22) fűrészasztalt a (28) 0°-os bevágáshoz. A (26) karnak érezhetően be kell pattannia a bevágásba. Ellenőrzés (lásd a N1 ábrát) – Állítson be egy szögidomszer 90°-ra és állítsa fel a (22) fűrészasztalra. A szögidomszer szárának teljes hosszúságában egy síkban kell lennie a (39) fűrészlappal. Beállítás (lásd a N2ábrát) – Lazítsa ki a (10)szorítófogantyút. – Egy a kereskedelemben szokványosan kapható (10mm)gyűrűs- vagy villáskulccsal oldja ki a (33)ütközőcsavar ellenanyáját. – Forgassa el annyira be vagy ki az ütközőcsavart, hogy a szögidomszer szára a teljes hossza mentén egy vonalban legyen a fűrészlappal. – Húzza meg ismét szorosra a (10)szorítófogantyút. – Ezután húzza meg ismét szorosra a (33)ütközőcsavar el- lenanyáját. Ha a (32) szögmérő a beállítás után nincs egy vonalban a (31) skála 0-jelölésével, oldja ki egy a kereskedelemben szokványosan kapható csillaghornyos csavarhúzóval a (44) csavart és állítsa be a 0-jelölésnek megfelelően a szögmérőt. A függőleges 45° standard sarkalószög beállítása – Hozza munkahelyzetbe az elektromos kéziszerszámot. – Forgassa el a (22) fűrészasztalt a (28) 0°-os bevágáshoz. A (26) karnak érezhetően be kell pattannia a bevágásba. – Lazítsa ki a (10)rögzítő fogantyút és forgassa el a szer- számkart a (16)fogantyúnál fogva ütközésig balra (45°). Ellenőrzés (lásd a O1ábrát) – Állítson be egy szögidomszert 45°-ra és állítsa fel a (22)fűrészasztalra. A szögidomszer szárának teljes hosszúságában egy síkban kell lennie a (39)fűrészlappal. Beállítás (lásd a O2ábrát) – Oldja ki a (10)rögzítő fogantyút. – Egy a kereskedelemben szokványosan kapható (10mm)gyűrűs- vagy villáskulccsal oldja ki a (9)ütközőcsavar ellenanyáját. – Forgassa el annyira be vagy ki az ütközőcsavart, hogy a szögidomszer szára a teljes hossza mentén egy vonalban legyen a fűrészlappal. – Húzza meg ismét szorosra a (10)szorítófogantyút. Bosch Power Tools 1 609 92A A0B | (28.08.2024)182 | Magyar – Ezután húzza meg ismét szorosra a (9) ütközőcsavar el- lenanyáját. Ha a beállítás után a (32) szögmérő nincs egy vonalban a (31) skála 45°-jelével, akkor először ellenőrizze még egyszer a függőleges sarkalószög és a szögkijelző 0°-beállítását. Ez- után ismételje meg a függőleges 45°-os sarkalószög beállítá- sát. A szögkijelző (vízszintes) helyzetének beállítása (lásd a Pábrát) – Hozza munkahelyzetbe az elektromos kéziszerszámot. – Forgassa el a (22)fűrészasztalt a (28)0°-os bevágáshoz. A (26)karnak érezhetően be kell pattannia a bevágásba. Ellenőrzés A (24)szögmérőnek egy vonalba kell esnie a 0°‑jelöléssel a (5)skálán. Beállítás – Lazítsa ki egy kereszthornyos csavarhúzóval a (45)csavart és állítsa be a 0°-jel mentén a szögkijelzést. – Húzza meg ismét feszesre a csavart. Szállítás (lásd a Qábrát) Az elektromos kéziszerszám szállítása előtt hajtsa végre a kö- vetkező lépéseket: – Lazítsa ki a(11)rögzítőcsavart, ha az meg van húzva. Húzza egészen előre a szerszámkart és húzza meg ismét szorosra a rögzítőcsavart. – Hozza a szállítási helyzetbe az elektromos kéziszerszá- mot. – Távolítson el minden olyan tartozék alkatrészt, amelyet nem lehet szorosan rögzítve felszerelni az elektromos ké- ziszerszámra. A nem használt fűrészlapokat a szállításhoz, ha lehetsé- ges, egy zárt ládában tárolja. – A felemeléshez vagy a szállításhoz nyúljon bele a(4)fogóvájatokba, amelyek a(22)fűrészasztal oldalán helyezkednek el. u Az elektromos kéziszerszám szállításához mindig csak a szállításra szolgáló alkatrészeket és sohase a védő- berendezéseket használja. Karbantartás és szerviz Karbantartás és tisztítás u Az elektromos kéziszerszámon végzendő bármely munka megkezdése előtt húzza ki a csatlakozó dugót a dugaszolóaljzatból. u Tartsa mindig tisztán az elektromos kéziszerszámot és annak szellőzőnyílásait, hogy jól és biztonságosan dol- gozhasson. Ha a csatlakozó vezetéket ki kell cserélni, akkor a cserével csak a magát a Bosch céget, vagy egy Bosch elektromos ké- ziszerszám-műhely ügyfélszolgálatát szabad megbízni, ne- hogy a biztonságra veszélyes szituáció lépjen fel. A lengő védőburkolatnak (19) szabadon kell mozognia és au- tomatikusan kell záródnia. Ezért a lengő védőburkolat körü- lötti területet mindig tisztán kell tartani. Minden egyes munkamenet után távolítsa el sűrített levegő- vel való kifúvással, vagy egy ecsettel a port és a forgácsot. Rendszeresen tisztítsa meg a (20)csúszógörgőt. Zajcsökkentési intézkedések A gyártó által végrehajtott intézkedések: – Lágy felfutás – Egy speciálisan a zajcsökkentéshez kifejlesztésre került fűrészlappal való kiszállítás A felhasználó által végrehajtandó intézkedések: – Rezgésszegény felszerelési mód egy stabil munkafelületre – Zajcsökkentő funkciójú fűrészlapok használata – A fűrészlap és az elektromos kéziszerszám rendszeres tisztítása Vevőszolgálat és alkalmazási tanácsadás A vevőszolgálat a terméke javításával és karbantartásával, valamint a pótalkatrészekkel kapcsolatos kérdésekre szíve- sen válaszol. A pótalkatrészekkel kapcsolatos robbantott áb- rák és egyéb információk a következő címen is találhatók: www.bosch-pt.com A Bosch Használati Tanácsadó Team szívesen segít, ha ter- mékeinkkel és azok tartozékaival kapcsolatos kérdései van- nak. Ha kérdései vannak vagy pótalkatrészeket szeretne rendelni, okvetlenül adja meg a termék típustábláján található 10‑je- gyű cikkszámot. Magyarország Robert Bosch Kft. 1103 Budapest Gyömrői út. 120. A www.bosch-pt.hu oldalon online megrendelheti készüléké- nek javítását. Tel.:[phone] Fax: [phone] [e-mail] www.bosch-pt.hu További szerviz-címek az alábbi címen találhatók: www.bosch-pt.com/serviceaddresses Eltávolítás Az elektromos kéziszerszámokat, a tartozékokat és a csoma- golást a környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra előkészíteni. Ne dobja ki az elektromos kéziszerszámokat a háztartási szemétbe! Csak az EU‑tagországok számára: A már nem használható elektromos kéziszerszámokat elkülö- nítve kell ártalmatlanítani. Használja a rendelkezésre álló gyűjtőrendszereket. 1 609 92A A0B | (28.08.2024) Bosch Power ToolsРусский | 183 Szakszerűtlen ártalmatlanítás esetén az elhasznált elektro- mos és elektronikus készülékek a veszélyes anyagok lehetsé- ges jelenléte miatt káros hatással lehetnek a környezetre és az emberek egészségére.

EU konformitási nyilatkozat Egyedüli felelőséggel kijelentjük, hogy a megnevezett termékek megfelelnek az alábbiakban felsorolásra kerülő irányelvek és rendeletek valamennyi idevágó előírásainak és megfelelnek a következő szabványoknak. Műszaki dokumentumok megőrzési pontja: * Lapfűrész Cikkszám
