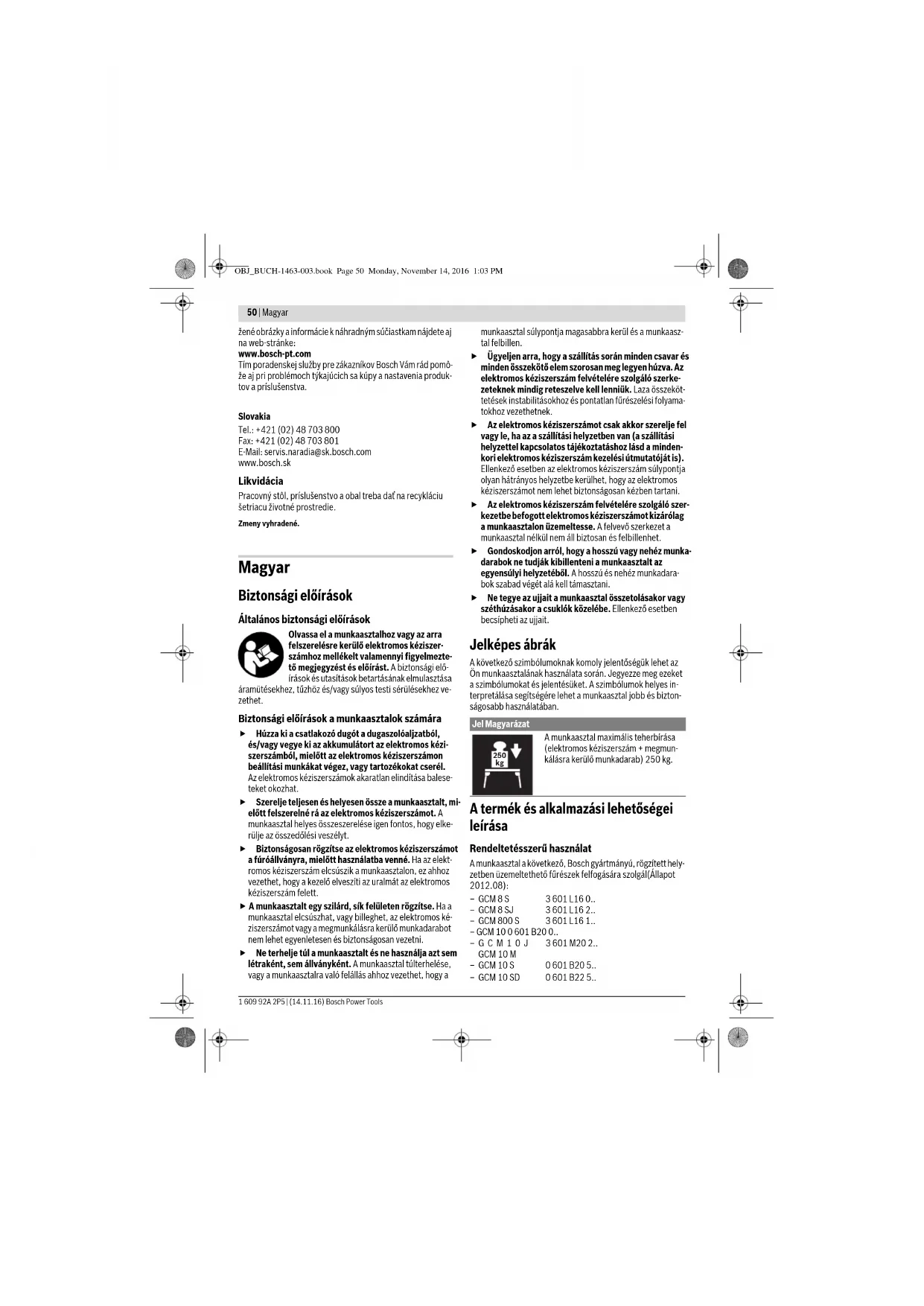

Vecné číslo Upevňovacia súprava 2 610 948 662 Podpierka pre obrobok 1 619 PA2 498 OBJ_BUCH-1463-003.book Page 49 Monday, November 14, 2016 1:03 PM50 | Magyar 1 609 92A 2P5 | (14.11.16) Bosch Power Tools žené obrázky a informácie k náhradným súčiastkam nájdete aj na web-stránke: www.bosch-pt.com Tím poradenskej služby pre zákazníkov Bosch Vám rád pomô- že aj pri problémoch týkajúcich sa kúpy a nastavenia produk- tov a príslušenstva. Slovakia Tel.: +421 (02) 48 703 800 Fax: +421 (02) 48 703 801 E-Mail: servis.naradia@sk.bosch.com www.bosch.sk Likvidácia Pracovný stôl, príslušenstvo a obal treba dať na recykláciu šetriacu životné prostredie. Zmeny vyhradené. Magyar Biztonsági előírások Általános biztonsági előírások Olvassa el a munkaasztalhoz vagy az arra felszerelésre kerülő elektromos kéziszer- számhoz mellékelt valamennyi figyelmezte- tő megjegyzést és előírást. A biztonsági elő- írások és utasítások betartásának elmulasztása áramütésekhez, tűzhöz és/vagy súlyos testi sérülésekhez ve- zethet. Biztonsági előírások a munkaasztalok számára Húzza ki a csatlakozó dugót a dugaszolóaljzatból, és/vagy vegye ki az akkumulátort az elektromos kézi- szerszámból, mielőtt az elektromos kéziszerszámon beállítási munkákat végez, vagy tartozékokat cserél. Az elektromos kéziszerszámok akaratlan elindítása balese- teket okozhat. Szerelje teljesen és helyesen össze a munkaasztalt, mi- előtt felszerelné rá az elektromos kéziszerszámot. A munkaasztal helyes összeszerelése igen fontos, hogy elke- rülje az összedőlési veszélyt. Biztonságosan rögzítse az elektromos kéziszerszámot a fúróállványra, mielőtt használatba venné. Ha az elekt- romos kéziszerszám elcsúszik a munkaasztalon, ez ahhoz vezethet, hogy a kezelő elveszíti az uralmát az elektromos kéziszerszám felett. A munkaasztalt egy szilárd, sík felületen rögzítse. Ha a munkaasztal elcsúszhat, vagy billeghet, az elektromos ké- ziszerszámot vagy a megmunkálásra kerülő munkadarabot nem lehet egyenletesen és biztonságosan vezetni. Ne terhelje túl a munkaasztalt és ne használja azt sem létraként, sem állványként. A munkaasztal túlterhelése, vagy a munkaasztalra való felállás ahhoz vezethet, hogy a munkaasztal súlypontja magasabbra kerül és a munkaasz- tal felbillen. Ügyeljen arra, hogy a szállítás során minden csavar és minden összekötő elem szorosan meg legyen húzva. Az elektromos kéziszerszám felvételére szolgáló szerke- zeteknek mindig reteszelve kell lenniük. Laza összeköt- tetések instabilitásokhoz és pontatlan fűrészelési folyama- tokhoz vezethetnek. Az elektromos kéziszerszámot csak akkor szerelje fel vagy le, ha az a szállítási helyzetben van (a szállítási helyzettel kapcsolatos tájékoztatáshoz lásd a minden- kori elektromos kéziszerszám kezelési útmutatóját is). Ellenkező esetben az elektromos kéziszerszám súlypontja olyan hátrányos helyzetbe kerülhet, hogy az elektromos kéziszerszámot nem lehet biztonságosan kézben tartani. Az elektromos kéziszerszám felvételére szolgáló szer- kezetbe befogott elektromos kéziszerszámot kizárólag a munkaasztalon üzemeltesse. A felvevő szerkezet a munkaasztal nélkül nem áll biztosan és felbillenhet. Gondoskodjon arról, hogy a hosszú vagy nehéz munka- darabok ne tudják kibillenteni a munkaasztalt az egyensúlyi helyzetéből. A hosszú és nehéz munkadara- bok szabad végét alá kell támasztani. Ne tegye az ujjait a munkaasztal összetolásakor vagy széthúzásakor a csuklók közelébe. Ellenkező esetben becsípheti az ujjait. Jelképes ábrák A következő szimbólumoknak komoly jelentőségük lehet az Ön munkaasztalának használata során. Jegyezze meg ezeket a szimbólumokat és jelentésüket. A szimbólumok helyes in- terpretálása segítségére lehet a munkaasztal jobb és bizton- ságosabb használatában. A termék és alkalmazási lehetőségei leírása Rendeltetésszerű használat A munkaasztal a következő, Bosch gyártmányú, rögzített hely- zetben üzemeltethető fűrészek felfogására szolgál(Állapot 2012.08): Jel Magyarázat A munkaasztal maximális teherbírása (elektromos kéziszerszám + megmun- kálásra kerülő munkadarab) 250 kg. – GCM 8 S 3 601 L16 0.. – GCM 8 SJ 3 601 L16 2.. – GCM 800 S 3 601 L16 1.. – GCM 10 0 601 B20 0.. –GCM10J GCM 10 M 3 601 M20 2.. – GCM 10 S 0 601 B20 5.. – GCM 10 SD 0 601 B22 5..

OBJ_BUCH-1463-003.book Page 50 Monday, November 14, 2016 1:03 PMMagyar | 51 Bosch Power Tools 1 609 92A 2P5 | (14.11.16) Egyes más gyártmányú rövidítő és sarkaló fűrészeket szintén fel lehet szerelni. A munkaasztal az elektromos kéziszerszámmal együtt lapok és profilok hosszának lerövidítésére szolgál. Az ábrázolásra kerülő komponensek A készülék ábrázolásra kerülő komponenseinek sorszámozá- sa a munkaasztalnak az ábra-oldalakon található képére vo- natkozik. 1 Munkadarab-alátámasztás 2 Az 1 munkadarab-alátámasztás rögzítőgombja 3 Asztalhosszabbító 4 Hosszanti ütköző 5 Az elektromos kéziszerszám felvételére szolgáló szerke- zet 6 Görgős támasz 7 A 3 asztalhosszabbító rögzítőgombja 8 Beállítható magasságú láb 9 Tartófogantyú 10 Villáskulcs (13 mm) 11 Biztosító csap 12 Gomb a 13 kar reteszelésének feloldásához 13 Kar a befogó készlet reteszeléséhez 14 Eltolható anya 15 Elektromos kéziszerszám rögzítőkészlet A képeken látható vagy a szövegben leírt tartozékok részben nem tartoznak a standard szállítmányhoz. Tartozékprogramunkban va- lamennyi tartozék megtalálható. Műszaki adatok Összeszerelés Szállítmány tartalma Ezzel kapcsolatban lásd a Kezelési Utasítás elején a szállítmány tartalmának leírását. A munkaasztal összeszerelése előtt ellen- őrizze, hogy az asztallal együtt az alábbiak- ban felsorolt valamennyi alkatrész is kiszállí- tásra került-e: A munkaasztal összeszerelése – Óvatosan vegye ki a fűrésszel szállított valamennyi alkat- részt a csomagból. –Távolítsa el valamennyi csomagolóanyagot. A munkaasztal felállítása (lásd az „A1–A2” ábrát) – Tegye le a munkaasztalt a lábaival felfelé a padlóra. – Nyomja be a 11 biztosító csapot és hajtsa fel a lábat, amíg a biztosító csap ismét hallhatóan bepattan. – Ismételje meg ezt a munkaműveletet a másik három lábnál is. – Fordítsa fel a munkaasztalt a munkavégzési helyzetbe. – Győződjön meg arról, hogy a munkaasztal stabilan áll, és valamennyi biztosító csap bepattant a megfelelő helyzet- be. Egy beállítható magasságú 8 láb segítséget nyújt a munkaasz- tal helyzetének beállításában. – Csavarja annyira be vagy ki a lábat, hogy a munkaasztal egyenes helyzetbe kerüljön és mind a négy láb a padlón áll- jon. A munkadarab-támasz felszerelése (lásd a „B” ábrát) –Dugja be az 1 munkadarab-alátámasztást a 3 asztalhos- szabbítóba. – A munkadarab-alátámasztás reteszeléséhez húzza meg szorosra a 2 rögzítőgombot. – Ismételje meg ezeket a munkaműveleteket a második mun- kadarab-alátámasztással is. – GCM 12 0 601 B21 0.. – GCM 12 GDL 3 601 M23 6.. – GCM 12 SD 0 601 B23 5.. – GTM 12 3 601 M15 0.. Munkaasztal GTA 2500 Compact Cikkszám 3 601 M12 400 Munkaasztal hossza asztalhosszab- bító nélkül mm 1050 Munkaasztal hossza asztalhosszab- bítóval mm 2500 Munkaasztal magassága mm 862 max. teherbírás (elektromos kéziszerszám + megmunkálásra ke- rülő munkadarab) asztalhosszabbító nélkül – Az elektromos kéziszerszám rög- zítésére szolgáló szerkezetek kg 250 max. teherbírás (elektromos kéziszerszám + megmunkálásra ke- rülő munkadarab) asztalhosszabbítóval – Az elektromos kéziszerszám rög- zítésére szolgáló szerkezetek – asztalhosszabbítókként

Súly az „EPTA-Procedure 01:2014” (01:2014 EPTA-eljárás) szerint kg 15,8 Sz. Megnevezés Szám Munkaasztal GTA 2500 Compact 1

Az elektromos kéziszerszám felvételére szolgáló szerkezet 2 1 Munkadarab-alátámasztás 2

Elektromos kéziszerszám rögzítőkészlet a következő elemekből: – Hatlapú csavar (M8 x 45) – Alátét

Munkaasztal GTA 2500 Compact OBJ_BUCH-1463-003.book Page 51 Monday, November 14, 2016 1:03 PM52 | Русский 1 609 92A 2P5 | (14.11.16) Bosch Power Tools A munkaasztal előkészítése Az elektromos kéziszerszám rögzítésére szolgáló szerke- zetek előkészítése (lásd a „C1”–„C4” ábrát) –Az 5 befogó készlet reteszelésének feloldásához nyomja be a 12 gombokat és nyissa ki a 13 karokat. – Mérje meg az elektromos kéziszerszámán a szerelőfuratok közötti x távolságot. – Állítsa be középre az 5 befogó egységeket a munkaasztalra és egymáshoz képest megfelelő x távolságra. – Ismét zárja le a 13 karokat. Ezzel a befogó egységek szoro- san rögzítve vannak a munkaasztalra. Az elektromos kéziszerszám rögzítése a rögzítő szerke- zetre (lásd a „D” ábrát) – Hozza a szállítási helyzetbe az elektromos kéziszerszámot. A szállítási helyzettel kapcsolatos tájékoztatáshoz lásd a mindenkori elektromos kéziszerszám kezelési útmutató- ját. – Állítsa be a befogó készletben a 14 eltolható anyákat az elektromos kéziszerszám szerelőfuratainak megfelelően. – Kösse össze a készülékkel szállított 10 villáskulccsal a be- fogó egységet és az elektromos kéziszerszámot, használja ehhez a 15 rögzítőkészletben található hatlapú csavarokat és gyűrűs alátéteket. Üzemeltetés Munkavégzési tanácsok Ne terhelje túl a munkaasztalt. Vegye mindig tekintetbe a munkaasztal és a két asztalhosszabbító teherbírását. Mindig tartsa jól fogva a munkadarabot, főleg a hosszabb, ne- hezebb részt. A munkadarab átvágása után a súlypont annyira hátrányos módon is eltolódhat, hogy a munkaasztal felbillen- het. A munkaasztal meghosszabbítása (lásd az „E1” –„E2” ábrát) A hosszú munkadarabok szabad végét alá kell támasztani. – Tegye fel a megmunkálásra kerülő hosszú munkadarabot az elektromos kéziszerszám fűrészasztalára. –Oldja ki a 7 rögzítőgombot és húzza kifelé a kívánt távolság- ra a 3 fűrészasztal hosszabbítót. – Húzza meg ismét szorosra ezt a rögzítőgombot. – Lazítsa ki a 2 rögzítőgombot és állítsa úgy be az 1 munka- darab-alátámasztást, hogy a munkadarab egyenesen fe- küdjön fel. – Húzza meg ismét szorosra ezt a rögzítőgombot. Azonos hosszúságú munkadarabok fűrészelése (lásd az„F” ábrát) Az azonos hosszúságú munkadarabok vágásához használhat- ja a 4 hosszanti ütközőt. – Hajtsa fel a 4 hosszanti ütközőt. – Állítsa be az elektromos kéziszerszám fűrészlapjához ké- pest a kívánt távolságra az 1 munkadarab-támaszt. Karbantartás és szerviz Karbantartás és tisztítás Ha a munkaasztal a gondos gyártási és ellenőrzési eljárás elle- nére egyszer mégis meghibásodna, akkor a javítással csak Bosch elektromos kéziszerszám-műhely ügyfélszolgálatát szabad megbízni. Ha kérdései vannak, vagy pótalkatrészeket akar megrendelni, okvetlenül adja meg a munkaasztal típustábláján található 10- jegyű rendelési számot. Tartozékok Vevőszolgálat és tanácsadás A vevőszolgálat a terméke javításával és karbantartásával, va- lamint a pótalkatrészekkel kapcsolatos kérdésekre szívesen válaszol. A tartalékalkatrészekkel kapcsolatos robbantott áb- rák és egyéb információ a következő címen találhatók: www.bosch-pt.com A Bosch Vevőszolgálat szívesen segít Önnek, ha a termékek és tartozékok vásárlásával, alkalmazásával és beállításával kap- csolatos kérdései vannak. Magyarország Robert Bosch Kft. 1103 Budapest Gyömrői út. 120. Tel.: +36 (01) 431-3835 Fax: +36 (01) 431-3888 Eltávolítás A munkaasztalt, a tartozékokat és a csomagolást a környezet- védelmi szempontoknak megfelelően kell újrafelhasználásra előkészíteni. A változtatások joga fenntartva.
