MANUAL DE UTILIZADOR GTA 2500 Compact Professional BOSCH

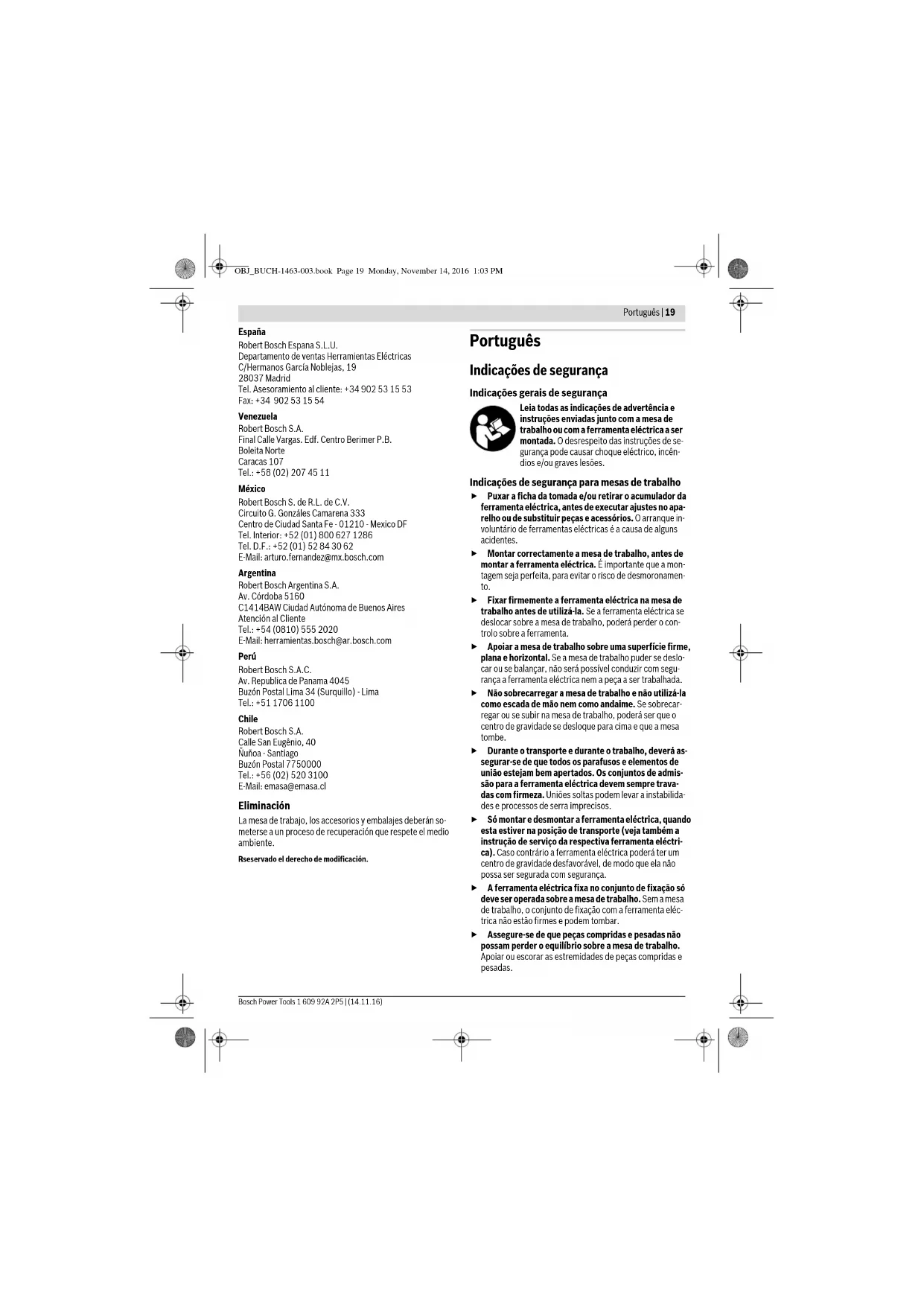

Mesa de trabalho GTA 2500 Compact N° do produto 3 601 M12 400 Comprimento da mesa de trabalho sem prolongamento da mesa mm 1050 Comprimento da mesa de trabalho com prolongamento da mesa mm 2500 Altura da mesa de trabalho mm 862 máx. capacidade de carga (ferramenta eléctrica + peça a ser trabalhada) sem prolongamento da mesa – Conjuntos de admissão kg 250 máx. capacidade de carga (ferramenta eléctrica + peça a ser trabalhada) com prolongamento da mesa – Conjuntos de admissão – por prolongamento da mesa

Peso conforme EPTA-Procedure 01:2014 kg 15,8 N° Designação Unidades Mesa de trabalho GTA 2500 Compact 1

Conjunto de admissão 2

Superfície de apoio da peça a ser tra- balhada 2

Conjunto de fixação da ferramenta eléctrica consiste de: – Parafuso sextavado (M8 x 45) –Arruela plana

OBJ_BUCH-1463-003.book Page 20 Monday, November 14, 2016 1:03 PMPortuguês | 21 Bosch Power Tools 1 609 92A 2P5 | (14.11.16) Instalar a mesa de trabalho (veja figuras A1–A2) – Colocar a mesa de trabalho, com as pernas para cima, so- bre o solo. – Premir o pino de segurança 11 para dentro e pivotar a per- na para cima, até o pino de segurança reengatar percepti- velmente. – Repetir este passo de trabalho para as outras três pernas. – Girar a mesa de trabalho para a posição de trabalho. – Assegure-se de que a mesa de trabalho esteja firme e que todos os pinos de segurança estejam engatados. Um pé de altura ajustável 8 ajuda a alinhar a mesa de trabalho. – Atarraxar e desatarraxar o pé, até a mesa de trabalho estar alinhada e as quatro pernas tiverem contacto com o chão. Montar a superfície de apoio da peça (veja figura B) – Enfiar a superfície de apoio da peça a ser trabalhada 1 no prolongamento da mesa 3. – Apertar o manípulo de fixação 2 para travar a superfície de apoio da peça a ser trabalhada. – Repetir estes passos de trabalho para a segunda superfície de apoio da peça a ser trabalhada. Preparar a mesa de trabalho Preparar os conjuntos de admissão (veja figuras C1–C4) – Para destravar os conjuntos de admissão 5 deverá premir os botões 12 e abrir as alavancas 13. – Medir a distância x entre os orifícios de montagem da sua ferramenta eléctrica. – Posicionar os conjuntos de admissão 5 sobre o centro da mesa de trabalho e com uma apropriada distância x. – Fechar novamente as respectivas alavancas 13. Assim os conjuntos de admissão estão firmemente posicionados so- bre a mesa de trabalho. Fixar a ferramenta eléctrica no conjunto de admissão (veja figura D) – Colocar a ferramenta eléctrica na posição de transporte. Indicações a respeito da posição de transporte encon- tram-se na instrução de serviço da respectiva ferramenta eléctrica. – Posicionar as porcas deslocáveis 14 no conjunto de ad- missão, de acordo com os orifícios de montagem da ferra- menta elétrica. – Aparafusar, com ajuda da chave de forqueta 10 fornecida, o conjunto de admissão e a ferramenta eléctrica com os parafusos sextavados e arruelas planas do conjunto de fi- xação 15. Funcionamento Indicações de trabalho Não sobrecarregar a mesa de trabalho. Sempre observar a máxima capacidade de carga da mesa de trabalho e dos dois prolongamentos da mesa. Segurar firmemente a peça a ser trabalhada, especialmente o trecho mais longo e mais pesado. Após cortar a peça a ser tra- balhada é possível que o centro de gravidade se desloque desfavoravelmente, de modo que a mesa de trabalho tombe. Alongar a mesa de trabalho (veja figuras E1–E2) Apoiar ou escorar as extremidades de peças compridas. – Colocar a sua peça longa sobre a mesa de serra da ferra- menta eléctrica. – Soltar o manípulo de fixação 7 e puxar a extensão da mesa 3 para fora até alcançar a distância desejada. – Reapertar este manípulo de fixação. – Soltar o manípulo de fixação 2 e adaptar a altura da super- fície de apoio da peça 1 de modo que a peça a ser trabalha- da esteja recta. – Reapertar este manípulo de fixação. Serrar peças com o mesmo comprimento (veja figura F) Para serrar facilmente peças do mesmo comprimento é pos- sível utilizar um esbarro longitudinal 4. – Virar o limitador longitudinal 4 para cima. – Posicionar a superfície de apoio da peça 1 à distância de- sejada da lâmina de serra da ferramenta eléctrica. Manutenção e serviço Manutenção e limpeza Se a mesa de trabalho falhar apesar de cuidadosos processos de fabricação e de teste, a reparação deverá ser executada por uma oficina de serviço autorizada para ferramentas eléc- tricas Bosch. Para todas as questões e encomendas de peças sobressalen- tas é imprescindível indicar o número de produto de 10 dígitos como consta no logotipo da mesa de trabalho. Acessórios Serviço pós-venda e assistência ao cliente O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações sobre peças sobressalentes encontram-se em: www.bosch-pt.com A nossa equipa de consultores Bosch esclarece com prazer todas as suas dúvidas a respeito da compra, aplicação e ajus- te dos produtos e acessórios. Portugal Robert Bosch LDA Avenida Infante D. Henrique Lotes 2E – 3E 1800 Lisboa Tel.: +351 (021) 8 50 00 00 Fax: +351 (021) 8 51 10 96 N° do produto Conjunto de admissão 2 610 948 662 Superfície de apoio da peça a ser trabalhada 1 619 PA2 498 OBJ_BUCH-1463-003.book Page 21 Monday, November 14, 2016 1:03 PM22 | Italiano 1 609 92A 2P5 | (14.11.16) Bosch Power Tools Brasil Robert Bosch Ltda. Caixa postal 1195 13065-900 Campinas Tel.: +55 (0800) 70 45446 www.bosch.com.br/contato Eliminação A mesa de trabalho, os acessórios e as embalagens devem ser dispostos para reciclagem da matéria prima de forma ecológi- ca. Sob reserva de alterações. Italiano Norme di sicurezza Indicazioni generali di sicurezza Leggere tutte le avvertenze di pericolo e le istruzioni allegate al banco da lavoro oppure dell’elettroutensile che si intende montarvi. In caso di mancato rispetto delle avvertenze di pericolo e delle istruzioni operative si potrà creare il pericolo di scosse elettriche, incendi e/o incidenti gravi. Indicazioni di sicurezza per banchi da lavoro Togliere sempre la spina dalla presa di corrente e/o ri- muovere la batteria ricaricabile dall’elettroutensile pri- ma di iniziare a regolare l’utensile oppure prima di so- stituire parti accessorie. Accensione involontaria di elettroutensili è possibile causa di incidenti. Prima di applicarvi l’elettroutensile montare corretta- mente il banco da lavoro. Un montaggio corretto è indi- spensabile per impedire il rischio di un crollo. Prima di utilizzare l’elettroutensile fissarlo saldamente sul banco da lavoro. Se l’elettroutensile scivola sul banco da lavoro si può avere una pericolosa perdita del controllo. Posare il banco da lavoro su una superficie solida, pia- na ed orizzontale. Se il banco da lavoro può scivolare op- pure vacillare non sarà possibile condurre in modo unifor- me e sicuro l’elettroutensile oppure il pezzo in lavorazione. Non sovraccaricare il banco da lavoro e non utilizzarlo come scala o impalcatura. Il sovraccarico o la salita sul banco da lavoro può comportare lo spostamento verso l’al- to del baricentro del banco da lavoro con conseguente ri- baltamento dello stesso. Accertarsi che durante il trasporto e durante la fase operativa tutte le viti e gli elementi di raccordo siano ben avvitati. I kit di attacco per l’elettroutensile devo- no essere sempre bloccati saldamente. Collegamenti la- schi possono causare instabilità ed operazioni di taglio im- precise. Montare e smontare l’elettroutensile soltanto quando si trova nella posizione prevista per il trasporto (indica- zioni relative alla posizione prevista per il trasporto ve- di anche le istruzioni d’uso del rispettivo elettroutensi- le). In caso contrario può succedere che il baricentro dell’elettroutensile diventi tale che non sia più possibile af- ferrarlo con sicurezza. Utilizzare l’elettroutensile, fissato con il kit di attacco, esclusivamente sul banco da lavoro. Senza il banco da lavoro il kit di attacco con l’elettroutensile montato non è sicuro e può rovesciarsi. Assicurarsi che pezzi in lavorazione lunghi e pesanti non possano in nessun modo far perdere stabilità al banco da lavoro. Pezzi in lavorazione lunghi e pesanti de- vono essere supportati oppure appoggiati all’estremità li- bera. Aprendo o richiudendo il banco da lavoro non mettere le dita vicino ai punti di snodo. Sussiste pericolo di schiacciamento. Simboli I seguenti simboli sono molto importanti per l’utilizzo del ban- co da lavoro. È importante conoscere bene i simboli ed il ri- spettivo significato. Un’interpretazione corretta dei simboli contribuisce ad utilizzare meglio ed in modo più sicuro il ban- co da lavoro. Descrizione del prodotto e caratteri- stiche Uso conforme alle norme Il banco da lavoro è idoneo a supportare le seguenti seghe per uso stazionario (Edizione 2012.08): Possono essere altresì montate altre seghe troncatrici e se- ghe per tagli obliqui di altri produttori. In combinazione con l’elettroutensile, il banco da lavoro è de- stinato al taglio su misura di tavole e profilati. Simbolo Significato La portata massima (elettroutensile + pezzo in lavorazione) del banco da lavo- ro è di 250kg. – GCM 8 S 3 601 L16 0.. – GCM 8 SJ 3 601 L16 2.. – GCM 800 S 3 601 L16 1.. – GCM 10 0 601 B20 0.. –GCM10J GCM 10 M 3 601 M20 2.. – GCM 10 S 0 601 B20 5.. – GCM 10 SD 0 601 B22 5.. – GCM 12 0 601 B21 0.. – GCM 12 GDL 3 601 M23 6.. – GCM 12 SD 0 601 B23 5.. – GTM 12 3 601 M15 0..
