ПОСІБНИК КОРИСТУВАЧА GTA 2500 Compact Professional BOSCH

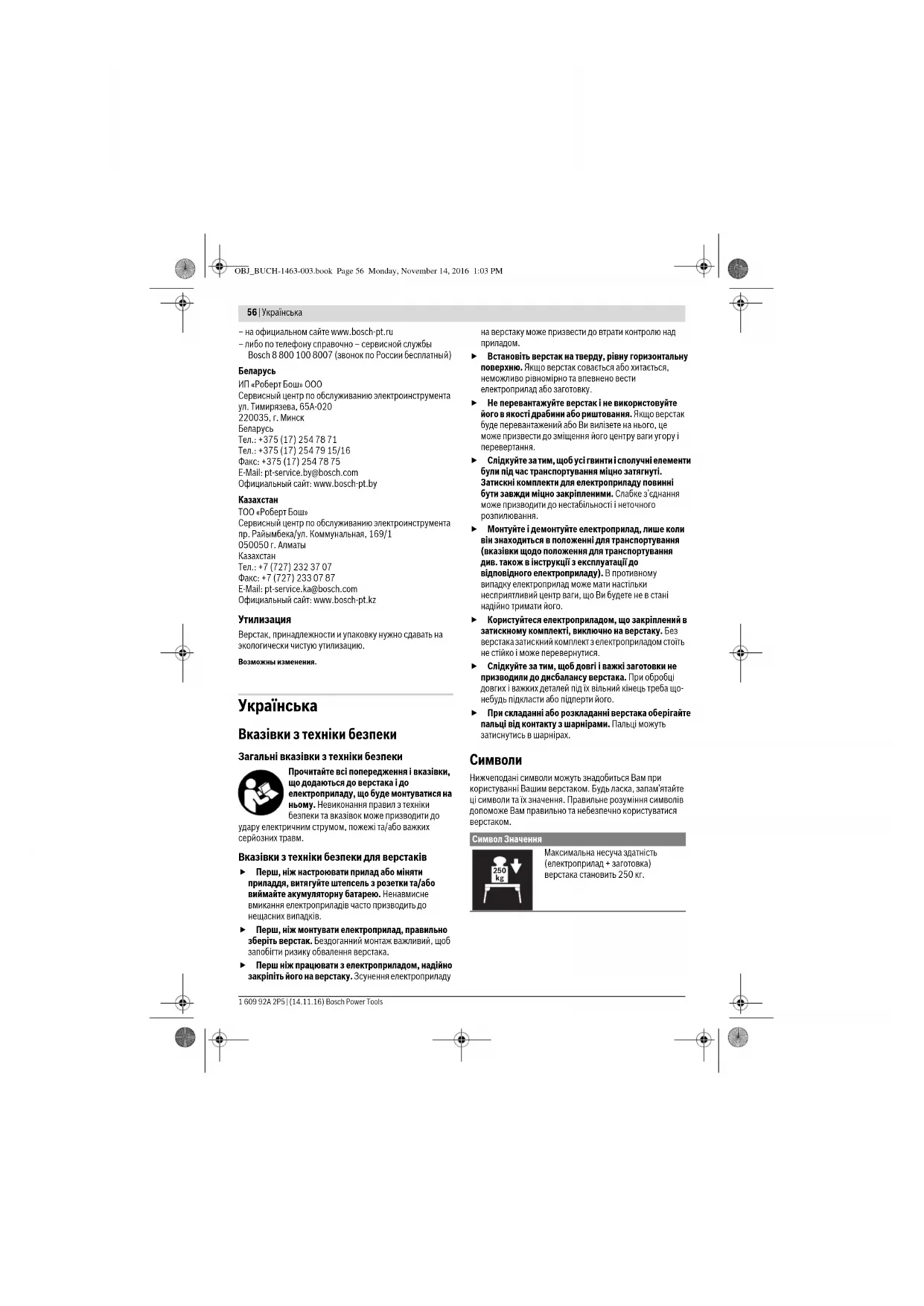

Вказівки з техніки безпеки Загальні вказівки з техніки безпеки Прочитайте всі попередження і вказівки, що додаються до верстака і до електроприладу, що буде монтуватися на ньому. Невиконання правил з техніки безпеки та вказівок може призводити до удару електричним струмом, пожежі та/або важких серйозних травм. Вказівки з техніки безпеки для верстаків Перш, ніж настроювати прилад або міняти приладдя, витягуйте штепсель з розетки та/або виймайте акумуляторну батарею. Ненавмисне вмикання електроприладів часто призводить до нещасних випадків. Перш, ніж монтувати електроприлад, правильно зберіть верстак. Бездоганний монтаж важливий, щоб запобігти ризику обвалення верстака. Перш ніж працювати з електроприладом, надійно закріпіть його на верстаку. Зсунення електроприладу на верстаку може призвести до втрати контролю над

Встановіть верстак на тверду, рівну горизонтальну поверхню. Якщо верстак совається або хитається, неможливо рівномірно та впевнено вести електроприлад або заготовку. Не перевантажуйте верстак і не використовуйте його в якості драбини або риштовання. Якщо верстак буде перевантажений або Ви вилізете на нього, це може призвести до зміщення його центру ваги угору і перевертання. Слідкуйте за тим, щоб усі гвинти і сполучні елементи були під час транспортування міцно затягнуті. Затискні комплекти для електроприладу повинні бути завжди міцно закріпленими. Слабке з’єднання може призводити до нестабільності і неточного розпилювання. Монтуйте і демонтуйте електроприлад, лише коли він знаходиться в положенні для транспортування (вказівки щодо положення для транспортування див. також в інструкції з експлуатації до відповідного електроприладу). В противному випадку електроприлад може мати настільки несприятливий центр ваги, що Ви будете не в стані надійно тримати його. Користуйтеся електроприладом, що закріплений в затискному комплекті, виключно на верстаку. Без верстака затискний комплект з електроприладом стоїть не стійко і може перевернутися. Слідкуйте за тим, щоб довгі і важкі заготовки не призводили до дисбалансу верстака. При обробці

і важких деталей під їх вільний кінець треба що- небудь підкласти або підперти його. При складанні або розкладанні верстака оберігайте пальці від контакту з шарнірами. Пальці можуть затиснутись в шарнірах.

Нижчеподані символи можуть знадобиться Вам при користуванні Вашим верстаком. Будь ласка, запам’ятайте ці символи та їх значення. Правильне розуміння символів допоможе Вам правильно та небезпечно користуватися

Символ Значення Максимальна несуча здатність (електроприлад + заготовка) верстака становить 250 кг.

OBJ_BUCH-1463-003.book Page 56 Monday, November 14, 2016 1:03 PMУкраїнська | 57 Bosch Power Tools 1 609 92A 2P5 | (14.11.16) Опис продукту і послуг Призначення Верстак призначений для монтажу на ньому таких стаціонарних пилок виробництва Bosch (станом на 2012.08): Допускається закріплення вибраних торцювально- вусорізних пилок також і інших виробників. В комплекті з електроприладом верстак призначений для розкрою дощок і профілів. Зображені компоненти Нумерація зображених компонентів посилається на зображення верстака на сторінках з малюнками. 1 Опора заготовки 2 Ручка фіксації опори заготовки 1 3 Подовжувач стола 4 Поздовжній упор 5 Затискний комплект 6 Роликова опора 7 Ручка фіксації подовжувача столу 3 8 Регульована по висоті ніжка 9 Переносна рукоятка 10 Вилковий гайковий ключ (13 мм) 11 Стопорний штифт 12 Кнопка для розблокування важеля 13 13 Важіль фіксації затискного комплекту 14 Пересувна гайка 15 Монтажний комплект електроприладу Зображене або описане приладдя не входить в стандартний обсяг поставки. Повний асортимент приладдя Ви знайдете в нашій програмі приладдя. Технічні дані

Обсяг поставки Див. обсяг поставки, що зазначений на початку інструкції з експлуатації. Перед монтажем верстака перевірте наявність всіх нижчезазначених деталей: Монтаж верстака – Обережно вийміть всі деталі з упаковки. –Зніміть всю упаковку. Встановлення верстака (див. мал. A1–A2) –Покладіть верстак догори ногами на підлогу. –Притисніть стопорний штифт 11 всередину та вивертайте ногу угору, доки стопорний штифт знову не увійде відчутно у зачеплення. –Повторіть цю робочу операцію з іншими трьома

– Переверніть верстак в робоче положення. –Упевніться в тому, що верстак установлений стабільно та всі стопорні штифти увійшли в зачеплення. Регульована по висоті ніжка 8 допоможе Вам вирівняти положення верстака. –Відкручуйте або закручуйте ніжку доти, поки верстак не вирівняється і всі чотири ноги не будуть стояти на

Монтаж опори для заготовки (див. мал. B) –Вставте опору заготовки 1 в подовжувач столу 3. –Для фіксації опори заготовки затягніть ручку фіксації 2. – GCM8S 3601L160.. – GCM8SJ 3601L162.. – GCM 800 S 3 601 L16 1.. – GCM 10 0 601 B20 0.. –GCM10J GCM 10 M 3 601 M20 2.. – GCM 10 S 0 601 B20 5.. – GCM 10 SD 0 601 B22 5.. – GCM 12 0 601 B21 0.. – GCM 12 GDL 3 601 M23 6.. – GCM 12 SD 0 601 B23 5.. – GTM 12 3 601 M15 0.. Верстак GTA 2500 Compact Товарний номер 3 601 M12 400 Довжина верстака без подовжувача столу мм 1050 Довжина верстака з подовжувачем столу мм 2500 Висота верстака мм 862 Макс. несуча здатність (електроприлад + заготовка) без подовжувача столу – затискний комплект кг 250 Макс. несуча здатність (електроприлад + заготовка) з подовжувачем столу – затискний комплект – кожний подовжувач столу

Вага відповідно до EPTA- Procedure 01:2014 кг 15,8 № Найменування Кількість Верстак GTA 2500 Compact 1

Затискний комплект 2

Монтажний комплект електроприладу

– гвинт з шестигранною головкою (M8 x 45) –підкладна шайба

Верстак GTA 2500 Compact OBJ_BUCH-1463-003.book Page 57 Monday, November 14, 2016 1:03 PM58 | Українська 1 609 92A 2P5 | (14.11.16) Bosch Power Tools –Повторіть ці робочі операції з другою опорою

Підготовка верстака Підготовка затискного комплекту (див. мал. C1–C4) – Для розблокування затискного комплекту 5 натисніть на кнопки 12 та відкрийте важелі 13. –Виміряйте відстань x між монтажними отворами на Вашому електроінструменті. – Розташуйте затискні комплекти 5 посередині стола на підходящій відстані x один від одного. – Знову закрийте важелі 13. Затискні комплекти тепер міцно закріплені на верстаку. Закріплення електроприладу на затискному комплекті (див.мал.D) – Встановіть електроприлад в положення як для транспортування. Вказівки щодо положення для транспортування Ви знайдете в інструкції з експлуатації до відповідного електроприладу. – Вставте пересувні гайки 14 в затискні комплекти відповідно до монтажних отворів електроінструменту. – За допомогою доданого вилкового гайкового ключа 10 прикрутіть затискний комплект і електроінструмент гвинтами з шестигранною головкою з підкладними шайбами з монтажного комплекту 15. Експлуатація Вказівки щодо роботи Не перевантажуйте верстак. Завжди зважайте на максимальну несучу здатність верстака і обох подовжувачів столу. Завжди міцно притримуйте заготовку, особливо її більш важкий довгий кінець. Після перепилювання заготовки центр ваги може зміститися настільки несприятливо, що верстак може перевернутися. Подовження верстака (див. мал. E1–E2) При обробці довгих деталей під їх вільний кінець треба що- небудь підкласти або підперти його. –Покладіть довгу заготовку на стіл електроприладу. –Відпустіть ручку фіксації 7 та витягніть подовжувач столу 3 на необхідну відстань. – Знову затягніть цю ручку фіксації. –Відпустіть ручку фіксації 2 і відрегулюйте висоту опори заготовки 1 так, щоб заготовка лежала прямо. – Знову затягніть цю ручку фіксації. Розпилювання заготовок однакової довжини (див.мал.F) Для простого розпилювання заготовок однакової довжини можна використовувати поздовжній упор 4. –Підніміть поздовжній упор 4 угору. – Розташуйте опору для заготовки 1 на потрібній відстані від пиляльного диска електроінструмента. Технічне обслуговування і сервіс Технічне обслуговування і очищення Якщо незважаючи на ретельну процедуру виготовлення і випробування верстак все-таки вийде з ладу, ремонт має виконувати лише майстерня, авторизована для електроінструментів Bosch. При всіх додаткових запитаннях та замовленні запчастин, будь ласка, зазначайте 10-значний номер для замовлення, що стоїть на заводській табличці верстака.

Cервіснa мaйcтepня i обслуговування клiєнтiв В сервісній майстерні Ви отримаєте відповідь на Ваші запитання стосовно ремонту і технічного обслуговування Вашого продукту. Малюнки в деталях і інформацію щодо запчастин можна знайти за адресою: www.bosch-pt.com Консультанти Bosch з радістю допоможуть Вам при запитаннях стосовно купівлі, застосування і налагодження продуктів і приладдя до них. Гарантійне обслуговування і ремонт електроінструменту здійснюються відповідно до вимог і норм виготовлювача на території всіх країн лише у фірмових або авторизованих сервісних центрах фірми «Роберт Бош». ПОПЕРЕДЖЕННЯ! Використання контрафактної продукції небезпечне в експлуатації і може мати негативні наслідки для здоров’я. Виготовлення і розповсюдження контрафактної продукції переслідується за Законом в адміністративному і крим інальному порядку.

ТОВ «Роберт Бош» Cервісний центр електроінструментів вул. Крайня, 1, 02660, Київ-60

Тел.: +38 (044) 4 90 24 07 (багатоканальний) E-Mail: pt-service.ua@bosch.com Офіційний сайт: www.bosch-powertools.com.ua Адреса Регіональних гарантійних сервісних майстерень зазначена в Національному гарантійному талоні.
