MANUALE UTENTE GTA 2500 Compact Professional BOSCH

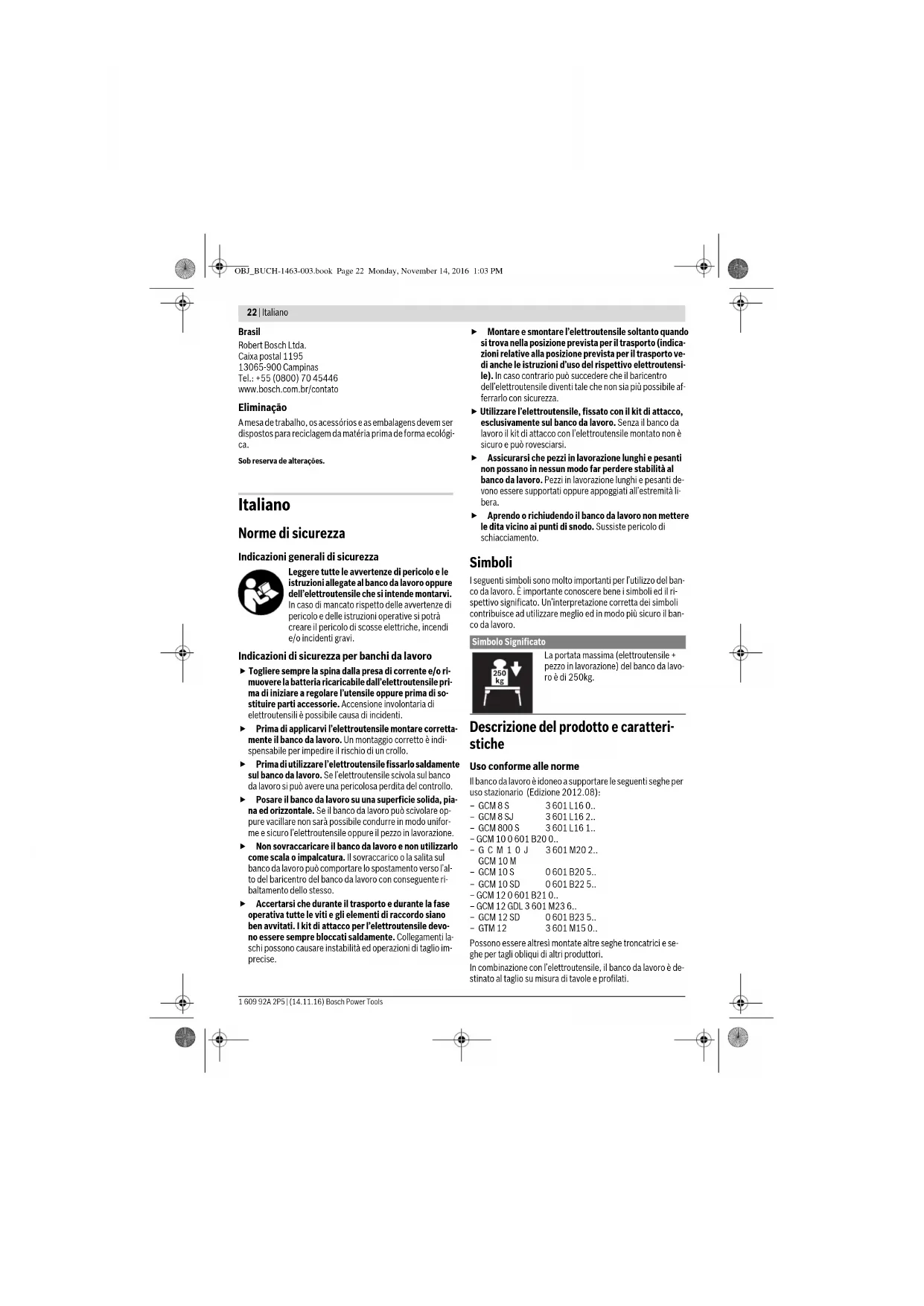

OBJ_BUCH-1463-003.book Page 22 Monday, November 14, 2016 1:03 PMItaliano | 23 Bosch Power Tools 1 609 92A 2P5 | (14.11.16) Componenti illustrati La numerazione dei componenti si riferisce all’illustrazione del banco da lavoro riportata sulle pagine con la rappresenta- zione grafica. 1 Supporto per il pezzo in lavorazione 2 Manopola d’arresto del supporto per il pezzo in lavora- zione 1 3 Prolunga del banco 4 Guida longitudinale 5 Kit di attacco 6 Supporto a rulli 7 Manopola d’arresto della prolunga del banco 3 8 Piedino regolabile in altezza 9 Impugnatura 10 Chiave fissa (13 mm) 11 Spina di sicurezza 12 Pulsante per sbloccare la leva 13 13 Leva per il bloccaggio del kit di attacco 14 Dado mobile 15 Kit di fissaggio elettroutensile L’accessorio illustrato oppure descritto non è compreso nel volu- me di fornitura standard. L’accessorio completo è contenuto nel nostro programma accessori. Dati tecnici Montaggio Volume di fornitura A riguardo osservare l’illustrazione del volu- me di fornitura riportata all’inizio delle istru- zioni per l’uso. Controllare prima del montaggio del banco da lavoro se sono state fornite tutte le parti sotto elencate: Montaggio del banco da lavoro – Togliere con cautela dal loro imballaggio tutti i particolari forniti in dotazione. – Rimuovere tutto il materiale d’imballaggio. Installazione del banco da lavoro (vedi figure A1–A2) – Mettere il banco da lavoro sul pavimento con le gambe ver- so l’alto. – Premere la spina di sicurezza 11 verso l’interno ed orienta- re la gamba verso l’alto fino a quando la spina di sicurezza scatta in posizione in modo percettibile. – Ripetere questa operazione con le altre tre gambe. – Voltare il banco da lavoro in posizione operativa. – Assicurarsi che il banco da lavoro sia stabile e che tutte le spine di sicurezza siano scattate in posizione. Un piedino regolabile in altezza 8 è d’aiuto per allineare cor- rettamente il banco da lavoro. – Avvitare oppure svitare il piedino fino a quando il banco da lavoro è allineato in piano e tutte e quattro le gambe appog- giano sul pavimento. Montaggio del supporto per il pezzo in lavorazione (vedi figura B) – Inserire il supporto per il pezzo in lavorazione 1 nella pro- lunga del banco 3. – Per il blocco del supporto per il pezzo in lavorazione serra- re la manopola d’arresto 2. – Ripetere questa operazione con il secondo supporto per il pezzo in lavorazione. Preparazione del banco da lavoro Preparazione del kit di attacco (vedi figure C1–C4) – Per sbloccare i kit di attacco 5 premere sui pulsanti 12 ed aprire le leve 13. – Misurare la distanza x tra i fori di montaggio sul Vostro elet- troutensile. – Posizionare i kit di attacco 5 centralmente sul banco da la- voro e con distanza x adatta l’uno dall’altro. – Chiudere di nuovo le leve 13. In questo modo i kit di attac- co sono posizionati saldamente sul banco da lavoro. Fissaggio dell’elettroutensile al kit di attacco (vedi figura D) – Portare l’elettroutensile in posizione di trasporto. Istruzioni relative alla posizione di trasporto sono indicate nelle istruzioni d’uso del rispettivo elettroutensile. – Posizionare i dadi mobili 14 nei kit di attacco adattandoli ai fori di montaggio dell’elettroutensile. Banco da lavoro GTA 2500 Compact Codice prodotto 3 601 M12 400 Lunghezza banco da lavoro senza prolunga del banco mm 1050 Lunghezza banco da lavoro con pro- lunga del banco mm 2500 Altezza banco da lavoro mm 862 max. portata (elettroutensile + pezzo in lavorazione) senza prolunga del banco – Kit di attacco kg 250 max. portata (elettroutensile + pezzo in lavorazione) con prolunga del banco – Kit di attacco – ogni prolunga del banco

Peso in funzione della EPTA- Procedure 01:2014 kg 15,8 No. Denominazione Quantità Banco da lavoro GTA 2500 Compact 1

Supporto per il pezzo in lavorazione 2

Kit di fissaggio elettroutensile composto da: – Vite a testa esagonale (M8 x 45) – Rondella
