NAUDOJIMO INSTRUKCIJA GTA 2500 Compact Professional BOSCH

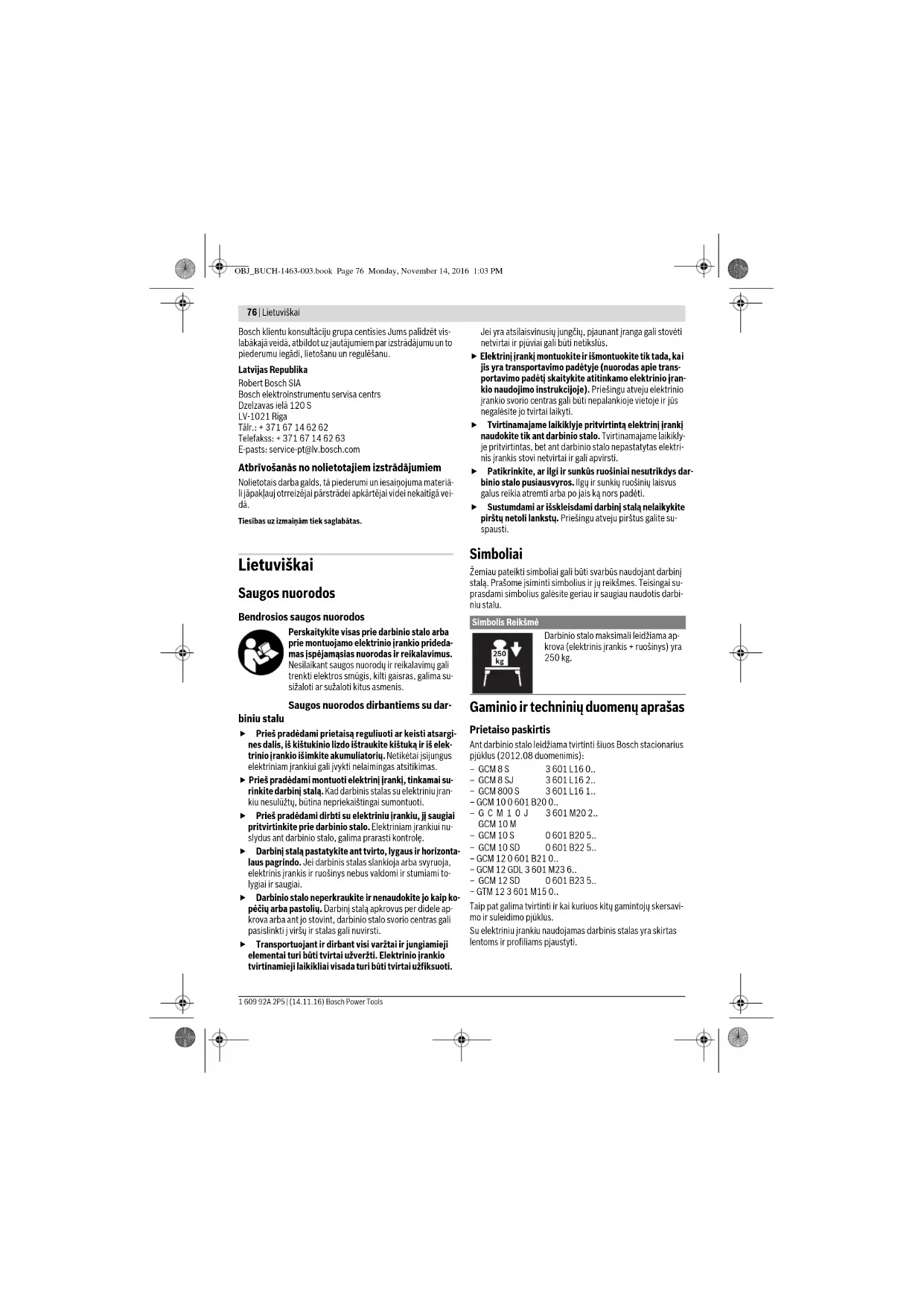

Izstrādājuma numurs Stiprinājuma ierīce 2 610 948 662 Apstrādājamā priekšmeta balsts 1 619 PA2 498 OBJ_BUCH-1463-003.book Page 75 Monday, November 14, 2016 1:03 PM76 | Lietuviškai 1 609 92A 2P5 | (14.11.16) Bosch Power Tools Bosch klientu konsultāciju grupa centīsies Jums palīdzēt vis- labākajā veidā, atbildot uz jautājumiem par izstrādājumu un to piederumu iegādi, lietošanu un regulēšanu. Latvijas Republika Robert Bosch SIA Bosch elektroinstrumentu servisa centrs Dzelzavas ielā 120 S LV-1021 Rīga Tālr.: + 371 67 14 62 62 Telefakss: + 371 67 14 62 63 E-pasts: service-pt@lv.bosch.com Atbrīvošanās no nolietotajiem izstrādājumiem Nolietotais darba galds, tā piederumi un iesaiņojuma materiā- li jāpakļauj otrreizējai pārstrādei apkārtējai videi nekaitīgā vei- dā. Tiesības uz izmaiņām tiek saglabātas. Lietuviškai Saugos nuorodos Bendrosios saugos nuorodos Perskaitykite visas prie darbinio stalo arba prie montuojamo elektrinio įrankio prideda- mas įspėjamąsias nuorodas ir reikalavimus. Nesilaikant saugos nuorodų ir reikalavimų gali trenkti elektros smūgis, kilti gaisras, galima su- sižaloti ar sužaloti kitus asmenis. Saugos nuorodos dirbantiems su dar- biniu stalu Prieš pradėdami prietaisą reguliuoti ar keisti atsargi- nes dalis, iš kištukinio lizdo ištraukite kištuką ir iš elek- trinio įrankio išimkite akumuliatorių. Netikėtai įsijungus elektriniam įrankiui gali įvykti nelaimingas atsitikimas. Prieš pradėdami montuoti elektrinį įrankį, tinkamai su- rinkite darbinį stalą. Kad darbinis stalas su elektriniu įran- kiu nesulūžtų, būtina nepriekaištingai sumontuoti. Prieš pradėdami dirbti su elektriniu įrankiu, jį saugiai pritvirtinkite prie darbinio stalo. Elektriniam įrankiui nu- slydus ant darbinio stalo, galima prarasti kontrolę. Darbinį stalą pastatykite ant tvirto, lygaus ir horizonta- laus pagrindo. Jei darbinis stalas slankioja arba svyruoja, elektrinis įrankis ir ruošinys nebus valdomi ir stumiami to- lygiai ir saugiai. Darbinio stalo neperkraukite ir nenaudokite jo kaip ko- pėčių arba pastolių. Darbinį stalą apkrovus per didele ap- krova arba ant jo stovint, darbinio stalo svorio centras gali pasislinkti į viršų ir stalas gali nuvirsti. Transportuojant ir dirbant visi varžtai ir jungiamieji elementai turi būti tvirtai užveržti. Elektrinio įrankio tvirtinamieji laikikliai visada turi būti tvirtai užfiksuoti. Jei yra atsilaisvinusių jungčių, pjaunant įranga gali stovėti netvirtai ir pjūviai gali būti netikslūs. Elektrinį įrankį montuokite ir išmontuokite tik tada, kai jis yra transportavimo padėtyje (nuorodas apie trans- portavimo padėtį skaitykite atitinkamo elektrinio įran- kio naudojimo instrukcijoje). Priešingu atveju elektrinio įrankio svorio centras gali būti nepalankioje vietoje ir jūs negalėsite jo tvirtai laikyti. Tvirtinamajame laikiklyje pritvirtintą elektrinį įrankį naudokite tik ant darbinio stalo. Tvirtinamajame laikikly- je pritvirtintas, bet ant darbinio stalo nepastatytas elektri- nis įrankis stovi netvirtai ir gali apvirsti. Patikrinkite, ar ilgi ir sunkūs ruošiniai nesutrikdys dar- binio stalo pusiausvyros. Ilgų ir sunkių ruošinių laisvus galus reikia atremti arba po jais ką nors padėti. Sustumdami ar išskleisdami darbinį stalą nelaikykite pirštų netoli lankstų. Priešingu atveju pirštus galite su- spausti. Simboliai Žemiau pateikti simboliai gali būti svarbūs naudojant darbinį stalą. Prašome įsiminti simbolius ir jų reikšmes. Teisingai su- prasdami simbolius galėsite geriau ir saugiau naudotis darbi- niu stalu. Gaminio ir techninių duomenų aprašas Prietaiso paskirtis Ant darbinio stalo leidžiama tvirtinti šiuos Bosch stacionarius pjūklus (2012.08 duomenimis): Taip pat galima tvirtinti ir kai kuriuos kitų gamintojų skersavi- mo ir suleidimo pjūklus. Su elektriniu įrankiu naudojamas darbinis stalas yra skirtas lentoms ir profiliams pjaustyti. Simbolis Reikšmė Darbinio stalo maksimali leidžiama ap- krova (elektrinis įrankis + ruošinys) yra 250 kg. – GCM 8 S 3 601 L16 0.. – GCM 8 SJ 3 601 L16 2.. – GCM 800 S 3 601 L16 1.. – GCM 10 0 601 B20 0.. –GCM10J GCM 10 M 3 601 M20 2.. – GCM 10 S 0 601 B20 5.. – GCM 10 SD 0 601 B22 5.. – GCM 12 0 601 B21 0.. – GCM 12 GDL 3 601 M23 6.. – GCM 12 SD 0 601 B23 5.. – GTM 12 3 601 M15 0..

OBJ_BUCH-1463-003.book Page 76 Monday, November 14, 2016 1:03 PMLietuviškai | 77 Bosch Power Tools 1 609 92A 2P5 | (14.11.16) Pavaizduoti prietaiso elementai Pavaizduotų sudedamųjų dalių numeriai atitinka darbinio sta- lo schemose nurodytus numerius. 1 Ruošinio atrama 2 Ruošinio atramos 1 fiksuojamoji rankenėlė 3 Stalo ilginamoji dalis 4 Atrama vienodo ilgio ruošiniams 5 Tvirtinamasis laikiklis 6 Atrama su ritinėliu 7 Stalo ilginamosios dalies 3 fiksuojamoji rankenėlė 8 Reguliuojamo aukščio kojelė 9 Rankena prietaisui pernešti 10 Veržliaraktis (13 mm) 11 Apsauginis kaištis 12 Svirtelės 13 atblokavimo mygtukas 13 Tvirtinamojo laikiklio blokavimo svirtelė 14 Pastumiamoji veržlė 15 Elektrinio įrankio tvirtinamųjų dalių rinkinys Pavaizduoti ar aprašyti priedai į tiekiamą standartinį komplektą neįeina. Visą papildomą įrangą rasite mūsų papildomos įrangos programoje. Techniniai duomenys Montavimas Tiekiamas komplektas Tuo tikslu žr. tiekiamo komplekto paveiks- lus, pateiktus naudojimo instrukcijos pra- džioje. Prieš pradėdami darbinį stalą montuoti pati- krinkite, ar pateiktos visos žemiau nurody- tos dalys: Darbinio stalo montavimas – Tiekiamas dalis atsargiai išimkite iš pakuotės. – Nuimkite visas pakuotės medžiagas. Darbinio stalo pastatymas (žr. pav. A1–A2) –Darbinį stalą kojomis į viršų padėkite ant grindų. –Apsauginį kaištį 11 paspauskite į vidų ir lenkite koją aukš- tyn, kol išgirsite, kaip vėl užsifiksuoja apsauginis kaištis. – Tokius veiksmus atlikite ir su kitomis trejomis kojomis. – Stalą atverskite į darbinę padėtį. – Įsitikinkite, kad darbinis stalas yra stabilus ir kad užsifiksa- vo visi apsauginiai kaiščiai. Reguliuojamo aukščio kojelė 8 padės jums darbinį stalą išly- ginti. –Koją įsukite ar išsukite, kol darbinį stalą išlyginsite ir jis į grindis remsis visomis keturiomis kojomis. Ruošinio atramos montavimas (žr. pav. B) –Ruošinio atramą 1 įstatykite į stalo ilginamąją dalį 3. –Kad užfiksuotumėte ruošinio atramą, užveržkite fiksuoja- mąją rankenėlę 2. – Tokius pačius veiksmus atlikite ir su antrąja ruošinio atra- ma. Darbinio stalo paruošimas Tvirtinamojo laikiklio paruošimas (žr. pav.C1–C4) –Norėdami atblokuoti tvirtinamuosius laikiklius 5, paspaus- kite jų mygtukus 12 ir atlaisvinkite svirteles 13. – Išmatuokite atstumą x tarp montavimo kiaurymių, esančių ant jūsų elektrinio įrankio. – Tvirtinamuosius laikiklius 5 padėkite darbinio stalo vidury- je, vienas nuo kito atitinkamu atstumu x. –Vėl įveržkite jų svirteles 13. Tai atlikus, tvirtinamieji laiki- kliai ant darbinio stalo bus tvirtai pritvirtinti. Elektrinio įrankio tvirtinimas ant tvirtinamojo laikiklio (žr. pav. D) –Elektrinį įrankį nustatykite į transportavimo padėtį. Nuorodas apie transportavimo padėtį rasite atitinkamo elektrinio įrankio naudojimo instrukcijoje. – Pastumiamąsias veržles 14 tvirtinamuosiuose laikikliuose nustatykite į atitinkamas padėtis pagal elektrinio įrankio montavimo kiaurymes. – Naudodamiesi pateiktu veržliarakčiu 10, varžtais šešia- briaune galvute ir poveržlėmis iš tvirtinamųjų dalių rinkinio 15 prie tvirtinamojo laikiklio pritvirtinkite elektrinį įrankį

Tvirtinamasis laikiklis 2

Elektrinio įrankio tvirtinamųjų dalių rinki- nys kurį sudaro: – Šešiabriaunis varžtas (M8 x 45) –Poveržlė

OBJ_BUCH-1463-003.book Page 77 Monday, November 14, 2016 1:03 PM78 | Lietuviškai 1 609 92A 2P5 | (14.11.16) Bosch Power Tools Naudojimas Darbo patarimai Neapkraukite darbinio stalo per didele apkrova. Niekada ne- viršykite darbinio stalo ir abiejų stalo ilginamųjų dalių leistino- sios apkrovos. Visada tvirtai laikykite ruošinį, ypač atlikdami ilgus, sunkius pjūvius. Nupjovus ruošinį, pakinta svorio centro padėtis ir darbinis stalas net gali pradėti virsti. Darbinio stalo pailginimas (žr. pav. E1–E2) Ilgų ruošinių laisvus galus reikia atremti arba po jais ką nors padėti. –Padėkite ruošinį ant elektrinio įrankio pjovimo stalo. – Atlaisvinkite fiksuojamąją rankenėlę 7 ir traukite stalo ilgi- namąją dalį 3 į išorę iki norimo ilgio. – Fiksuojamąją rankenėlę vėl užveržkite. – Atlaisvinkite fiksuojamąją rankenėlę 2 ir priderinkite ruoši- nio atramos 1 aukštį taip, kad jūsų ruošinys gulėtų tiesiai. – Fiksuojamąją rankenėlę vėl užveržkite. Vienodo ilgio ruošinių pjovimas (žr. pav. F) Kad būtų lengva pjauti vienodo ilgio ruošinius, galite naudoti atramą vienodo ilgio ruošiniams 4. – Vienodo ilgio ruošinių atramą 4 pakelkite aukštyn. – Nustatykite ruošinio atramą 1 pageidaujamu atstumu iki elektrinio įrankio pjovimo disko. Priežiūra ir servisas Priežiūra ir valymas Jei, nepaisant kruopščios gamybos ir patikrinimo, darbinis stovas sugestų, jo remontas turi būti atliekamas įgaliotose BOSCH elektrinių įrankių remonto dirbtuvėse. Ieškant informacijos ir užsakant atsargines dalis prašome bū- tinai nurodyti dešimtženklį gaminio numerį, esantį darbinio stalo firminėje lentelėje. Papildoma įranga Klientų aptarnavimo skyrius ir klientų konsultavi- mo tarnyba Klientų aptarnavimo skyriuje gausite atsakymus į klausimus, susijusius su jūsų gaminio remontu, technine priežiūra bei at- sarginėmis dalimis. Detalius brėžinius ir informaciją apie at- sargines dalis rasite čia: www.bosch-pt.com Bosch klientų konsultavimo tarnybos specialistai mielai jums patars gaminių ir papildomos įrangos pirkimo, naudojimo bei nustatymo klausimais. Lietuva Bosch įrankių servisas Informacijos tarnyba: +370 (037) 713350 ļrankių remontas: +370 (037) 713352 Faksas: +370 (037) 713354 El. paštas: service-pt@lv.bosch.com Šalinimas Darbinis stalas, papildoma įranga ir pakuotės turi būti ekolo- giškai utilizuojami. Galimi pakeitimai. Gaminio numeris Tvirtinamasis laikiklis 2 610 948 662 Ruošinio atrama 1 619 PA2 498 OBJ_BUCH-1463-003.book Page 78 Monday, November 14, 2016 1:03 PMيبرع
