NAUDOJIMO INSTRUKCIJA GCD 18V355 Professional BOSCH

Lietuvių k. ......Puslapis 335

中文 页 346

繁體中文......頁 354

한국어 ......페이지 362

ไทย.... หน้า 372

Bahasa Indonesia.... Halaman 382

Bendrosios saugos nuorodos dirbantiems su elektriniais įrankiais

ISPÉJIMAS

Perskaitykite visus su šiuo elektriniu įrankiu pateikiamus saugos

ispėjimus, instrukcijas, peržiūrėkite iliustracijas ir specifikacijas. Jei nepaisysite visų žemiau pateiktų instrukcijų, galite patirti elektros smūgį, sukelti gaisrą ir sunkiai susižaloti arba sužaloti kitus asmenis.

Išsaugokite šias saugos nuorodas ir reikalavimus, kad ir ateityje galėtumėte jais pasinaudoti.

Toliau pateiktame tekste vartojama sąvoka „Elektrinis jrankis“ apibūdina jrankius, maitinamus iš elektros tinklo (su maitinimo laidu), ir akumuliatorinius jrankius (be maitinimo laido).

Darbo vietos saugumas

Darbo vieta turi būti švari ir gerai apšviesta. Netvarkinga arba blogai apšviesta darbo vieta gali tapti nelaimingų atsitikimų priežastimi.
Nedirbkite su elektriniu jrankiu aplinkoje, kurioje yra degių skysčių, dujų ar dulkių. Elektriniai jrankiai gali kibirkščiuoti, o nuo kibirkščių dulkės arba susikaupę garai gali užsidegti.
- Dirbdami su elektriniu įrankiu neleiskite šalia būti vai-kams ir pašaliniams asmenims. Nukreipę dėmesį j kitus asmenis galite nebesuvaldyti prietaiso.

Elektrosauga

Elektrinio įrankio maitinimo laido kištukas turi atitikti tinklo kištukinio lizdo tipą. Kištuko jokiu būdu negalima modifikuoti. Nenaudokite kištuko adapterių su ižemintais elektriniais įrankiais. Originalūs kištukai, tiksliai tinkantys elektros tinklo kištukiniam lizdui, sumažina elektros smūgio pavojų.

▶ Saugokitės, kad neprisiliestumėte prie jžemintų paviršių, pvz., vamzdžių, šildytuvų, viryklių ar šaldytuvų. Kai jūsų kūnas yra jžemintas, padidėja elektros smūgio rizika.

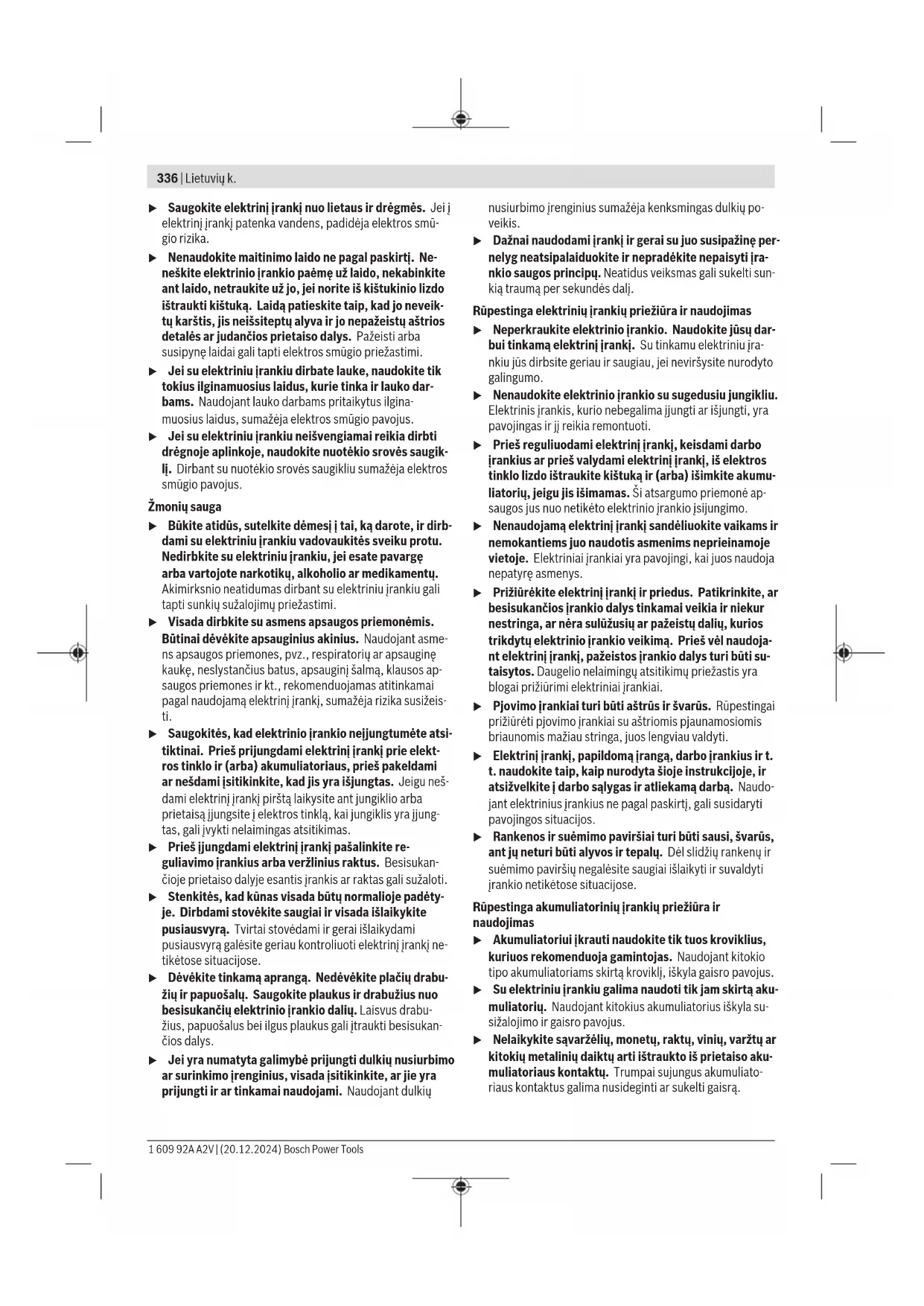

336 | Lietuvių k.

▶ Saugokite elektrinį įrankį nuo lietaus ir drėgmės. Jei į elektrinį įrankį patenka vandens, padidėja elektros smū-gio rizika.
▶ Nenaudokite maitinimo laido ne pagal paskirtj. Ne- neškite elektrinio įrankio paėmę už laido, nekabinkite ant laido, netraukite už jo, jei norite iš kištukinio lizdo ištraukti kištuką. Laidą patieskite taip, kad jo neveik- tu karštis, jis neišsiteptų alyva ir jo nepažeistų aštrios detalės ar judančios prietaiso dalys. Pažeisti arba susipynę laidai gali tapti elektros smūgio priežastimi.
▶ Jei su elektriniu įrankiu dirbate lauke, naudokite tik tokius ilginamuosius laidus, kurie tinka ir lauko darbams. Naudojant lauko darbams pritaikytus ilginamuosius laidus, sumažėja elektros smūgio pavojus.
Jei su elektriniu jrankiu neišvengiamai reikia dirbti drėgnoje aplinkoje, naudokite nuotėkio srovės saugiklij. Dirbant su nuotėkio srovės saugikliu sumažėja elektros smūgio pavojus.

Žmonių sauga

Būkite atidūs, sutelkite dėmesi į tai, ką darote, ir dirbdami su elektriniu įrankiu vadovaukitės sveiku protu. Nedirbkite su elektriniu įrankiu, jei esate pavargę arba vartojote narkotikų, alkoholio ar medikamentų. Akimirksnio neatidumas dirbant su elektriniu įrankiu gali tapti sunkių sužalojimų priežastimi.
Visada dirbkite su asmens apsaugos priemonėmis. Būtinai dėvėkite apsauginius akinius. Naudojant asmens apsaugos priemones, pvz., respiratorių ar apsauginę kaukę, neslystančius batus, apsauginį šalmą, klausos apsaugos priemones ir kt., rekomenduojamas atitinkamai pagal naudojamą elektrinį įrankį, sumažėja rizika susižeisti.
▶ Saugokitės, kad elektrinio įrankio nejjungtumėte atsitiktinai. Prieš prijungdami elektrinį įrankį prie elektros tinklo ir (arba) akumuliatoriaus, prieš pakeldami ar nešdami įsitikinkite, kad jis yra išjungtas. Jeigu nešdami elektrinį įrankį pirštą laikysite ant jungiklio arba prietaisą jjungsite į elektros tinklą, kai jungiklis yra jjungtas, gali įvykti nelaimingas atsitikimas.
Prieš ijungdami elektrini įrankį pašalinkite reguliavimo įrankius arba veržlinius raktus. Besisukančioje prietaiso dalyje esantis įrankis ar raktas gali sužaloti.
Stenkitės, kad kūnas visada būtų normalioje padėtyje. Dirbdami stovėkite saugiai ir visada išlaikykite pusiausvyrą. Tvirtai stovėdami ir gerai išlaikydami pusiausvyrą galėsite geriau kontroliuoti elektrinį įrankį netikėtose situacijose.
▶ Dévékite tinkamą aprangą. Nedévékite plačių drabužių ir papuošalu. Saugokite plaukus ir drabužius nuo besisukančių elektrinio įrankio dalių. Laisvus drabužius, papuošalus bei ilgus plaukus gali įtraukti besisukančios dalys.
▶ Jei yra numatyta galimybė prijungti dulkių nusiurbimo ar surinkimo įrenginius, visada įsitikinkite, ar jie yra prijungti ir ar tinkamai naudojami. Naudojant dulkių

nusiurbimo jrenginius sumažėja kenksmingas dulkių poveikis.

Dažnai naudodami įrankį ir gerai su juo susipažinę per- nelyg neatsipalaiduokite ir nepradėkite nepaisyti įrankio saugos principų. Neatidus veiksmas gali sukelti sun- kią traumą per sekundės dalį.

Rūpestinga elektrinių įrankių priežiūra ir naudojimas

▶ Neperkraukite elektrinio įrankio. Naudokite jūsų darbui tinkamą elektrini įrankį. Su tinkamu elektriniu jrankiu jūs dirbsite geriau ir saugiau, jei neviršysite nurodyto galingumo.
▶ Nenaudokite elektrinio įrankio su sugedusiu jungikliu. Elektrinis įrankis, kurio nebegalima jjungti ar išjungti, yra pavojingas ir jj reikia remontuoti.
Prieš reguliuodami elektrinį įrankį, keisdami darbo įrankius ar prieš valydami elektrinį įrankį, iš elektros tinklo lizdo ištraukite kištuką ir (arba) išimkite akumuliatorių, jeigu jis išimamas. Ši atsargumo priemonė apsaugos jus nuo netikėto elektrinio įrankio įsjungimo.
Nenaudojamą elektrinį įrankį sandėliuokite vaikams ir nemokantiems juo naudotis asmenims neprieinamoje vietoje. Elektriniai įrankiai yra pavojingi, kai juos naudoja nepatyrę asmenys.
▶ Prižiūrėkite elektrinį įrankį ir priedus. Patikrinkite, ar besisukančios įrankio dalys tinkamai veikia ir niekur nestringa, ar nėra sulūžusių ar pažeistų dalių, kurios trikdytų elektrinio įrankio veikimą. Prieš vėl naudoja- nt elektrinį įrankį, pažeistos įrankio dalys turi būti su- taisytos. Daugelio nelaimingų atsitikimų priežastis yra blogai prižiūrimi elektriniai įrankiai.
Pjovimo įrankiai turi būti aštrūs ir švarūs. Rūpestingai prižiūrėti pjovimo įrankiai su aštriomis pjaunamosiomis briaunomis mažiau stringa, juos lengviau valdyti.
Elektrinį įrankį, papildomą įrangą, darbo įrankius ir t. t. naudokite taip, kaip nurodyta šioje instrukcijoje, ir atsižvelkite į darbo sąlygas ir atliekamą darbą. Naudojant elektrinius įrankius ne pagal paskirtį, gali susidaryti pavojingos situacijos.
▶ Rankenos ir suémimo paviršiai turi būti sausi, švarūs, ant jų neturi būti alyvos ir tepalų. Dėl slidžių rankenų ir suémimo paviršių negalėsite saugiai išlaikyti ir suvaldyti įrankio netikėtose situacijose.

Rüpestinga akumuliatorinių įrankių priežiūra ir naudojimas

• Akumuliatoriui ikrauti naudokite tik tuos kroviklius, kuriuos rekomenduoja gamintojas. Naudojant kitokio tipo akumuliatoriams skirtą kroviklj, iškyla gaisro pavojus.
  ▶ Su elektriniu įrankiu galima naudoti tik jam skirtą akumuliatorių. Naudojant kitokius akumuliatorius iškyla su- sižalojimo ir gaisro pavojus.
  Nelaikykite sąvaržėlių, monetų, raktų, vinių, varžtų ar kitokių metalinių daiktų arti ištraukto iš prietaiso akumuliatoriaus kontaktų. Trumpai sujungus akumuliatoriaus kontaktus galima nusideginti ar sukelti gaisrą.

Netinkamai naudojant akumuliatorių, iš jo gali ištekėti skystis; venkite kontakto su šiuo skysčiu. Jei skysčio pateko ant odos, nuplaukite jį vandeniu. Jei skysčio pateko į akis, nedelsdami kreipkitės į gydytoją. Akumuliatoriaus skystis gali sudirginti ar nudeginti odą.
▶ Nenaudokite pažeisto arba perdaryto akumuliatoriaus arba įrankio. Sugadinti arba perdaryti akumuliatoriai gali veikti nenuspėjamai – sukelti gaisrą, sprogimą arba traumų pavojų.
▶ Saugokite akumuliatorių ir įrankį nuo ugnies ir aukštos temperatūros. Patekęs į ugnį arba aukštesnę nei 130 °C temperatūrą, jis gali sprogti.
Vykdykite visas ikrovimo instrukcijas ir nekraukite akumuliatoriaus arba jrankio temperatūroje, neatitinkančioje instrukcijose nurodyto temperatūros diapazono ribų. Netinkamai kraunant arba jeigu temperatūra neatitinka nurodyto diapazono ribų, gali sugesti akumuliatorius ir kilti gaisras.

Techniné priežiūra

Elektrinj jrankj turi remontuoti tik kvalifikuoti specialistai ir naudoti tik originalias atsargines dalis. Taip galima garantuoti, jog elektrinis jrankis išliks saugus naudoti.
Niekada neatlikite pažeisto akumuliatoriaus techninės priežiūros. Akumuliatorių techninę priežiūrą turi atlikti tik gamintojas arba įgaliotasis techninės priežiūros atstovas.

Saugos nuorodos dirbantiems su metalo pjaustyklémis

Darbo įrankio leidžiamas sūkių skaičius turi būti ne mažesnis už didžiausią sūkių skaičių, nurodytą ant elektrinio įrankio. Įrankis, kuris sukasi greičiau, nei yra leistina, gali lūžti ir nulėkti nuo prietaiso.
Jūsų pasirinktam pjūklo diskui tvirtinti visada naudokite nepažeistas tinkamo dydžio ir formos prispaudžiamąsias junges. Tinkamos jungės prilaiko pjūklo diską ir sumažina pjūklo disko lūžimo pavojų.
▶ Naudojamo darbo įrankio išorinis skersmuo ir storis turi atitikti nurodytus jūsų elektrinio įrankio parametrus. Netinkamo dydžio darbo įrankių negalima tinkamai apsaugoti ir valdyti.
Pjūklo diskai ir jungės turi tiksliai tikti jūsų elektrinio įrankio sukliui. Darbo įrankiai, kurie tiksliai netinka elektrinio įrankio sukliui, sukasi netolygiai, labai vibruoja ir gali tapti nebevaldomi.
▶ Nenaudokite pažeistų pjūklo diskų. Kiekvieną kartą prieš pradėdami naudoti pjūklo diskus patikrinkite, ar jie nėra aplūžinėję ir įtrūkę. Jei elektrinis įrankis ar pjūklo diskas nukrito iš didesnio aukščio, patikrinkite, ar jis nėra pažeistas, arba naudokite kitą, nepažeistą pjūklo diską. Patikrinę ir sumontavę pjūklo diską pasirūpinkite, kad nei jūs, nei greta esantys asmenys nebūtų besisukančio pjūklo disko plokštumoje, ir leiskite elektriniam įrankiui vieną minutę veikti didžiausiu sū-

kių skaičiumi. Jei pjūklo diskas pažeistas, per šį bando- majj laiką jis turėtų sulūžti.

Dirbkite su asmeninėmis apsaugos priemonėmis. Atitinkamai pagal atliekamą darbą užsidėkite viso veido apsaugos priemones, akių apsaugos priemones ar apsauginius akinius. Jei nurodyta, užsidėkite apsauginį respiratorių nuo dulkių, klausos apsaugos priemones, apsaugines pirštines ir specialią prijuostę, kuri apsaugos jus nuo smulkių šlifavimo ir ruošinio dalelių. Akių apsauga turi apsaugoti nuo lekiančių skeveldry, kurios atsiranda atliekant įvairius darbus. Dulkių kaukė arba respiratorius turi būti tinkamas dalelytėms, susidarančioms jums dirbant, filtruoti. Dėl ilgalaikio ir stipraus triukšmo poveikio galite prarasti klausą.
Pasirūpinkite, kad kiti asmenys būtų saugiu atstumu nuo jūsų darbo zonos. Kiekvienas, įžengęs į darbo zona, turi būti su asmeninėmis apsaugos priemonėmis. Ruošinio gabalėliai ar atskilusios darbo įrankio dalelės gali skrieti dideliu greičiu ir sužeisti net už tiesioginės darbo zonos ribų esančius asmenis.
▶ Reguliariai valykite elektrinio įrankio ventiliacines angas. Variklio ventiliatorius gali jtraukti dulkes j korpusą ir susikaupęs didelis kiekis metalo mittelių gali sukelti elektros smūgio pavojų.
▶ Nenaudokite elektrinio įrankio arti degių medžiagų. Nedirbkite pasidėję elektrinį įrankį ant degaus paviršiaus, pavyzdžiui, medžio. Kibirkštys šias medžiagas gali uždegti.
▶ Nenaudokite darbo įrankių, kuriuos reikia aušinti skysčiais. Naudojant vandenį arba kitą aušinimo skystį galimas elektros smūgis, galintis sukelti net mirtį.

Atatranka ir su ja susijusios įspėjamosios nuorodos

Atatranka yra staigi reakcija, atsirandanti, kai besisukantis pjūklo diskas ruošinyje jstringa ar užsiblokuoja. Besisukančiam darbo jrankiui jstrigus ar užsiblokavus, jis staiga susto- ja. Todėl pjovimo agregatas gali nekontroliuojamai atšokti nuo ruošinio ir lėkti naudotojo kryptimi.

Pvz., jei ruošinyje jstringa ar yra užblokuojamas pjūklo diskas, disko briauna, kuri yra ruošinyje, gali išlūžti ar sukelti atatranką. Tada pjūklo diskas gali net nulūžti.

Atatranka yra netinkamo elektrinio įrankio naudojimo ar gedimo pasekmė. Jos galite išvengti, jei imsitės atitinkamų, žemiau aprašytų priemonių.

Dirbdami visada tvirtai laikykite elektrinį įrankį abiem rankomis ir stenkitės išlaikyti tokią kūno ir rankų padėtį, kurioje sugebėtumėte atsispirti pasipriešinimo jėgai atatrankos metu. Operatorius galės kontroliuoti aukštyn nukreiptas atatrankos jėgas, jeigu imsis tinkamų atsargos priemonių.
Venkite būti zonoje prieš ir už besisukančio pjūklo disko. Jvykus atatrankai pjovimo agregatas judės aukštyn, dirbančiojo kryptimi.
▶ Nenaudokite grandininių arba medienos pjovimo diskų bei segmentinių deimantinių diskų, kurių tarpeliai platesni kaip 10 mm. Tokie darbo įrankiai dažnai sukelia atatranką arba elektrinis įrankis tampa nevaldomas.

338 | Lietuvių k.

▶ Saugokite, kad neužblokuotumėte pjūklo disko, ir nespauskite jo per stipriai prie ruošinio. Nemėginkite atlikti pernelyg gilių pjūvių. Per stipriai prispaudus pjūklo diską, padidėja jam tenkanti apkrova ir atsiranda didesnė tikimybė įį pakreipti bei užblokuoti pjūvyje, vadinasi padidėja atatrankos ir pjūklo disko lūžimo rizika.
▶ Jei pjūklo diskas užstringa, išjunkite elektrini [rank] ir ramiai laikykite pjovimo agregatą, kol pjūklo diskas visiškai sustos. Niekada nemėginkite iš pjūvio vietos ištraukti dar tebesisukanti pjūklo diską, nes gali įvykti atatranka. Nustatykite ir pašalinkite disko strigimo priežasti.
Kol elektrinis įrankis yra ruošinyje, pakartotinai jo nej-junkite. Prieš pradėdami atsargiai tęsti pjovimą palau-kite, kol pjūklo diskas pasieks maksimalų sūkių skai-čių. Priešingu atveju pjūklo diskas gali įstrigti, iššokti iš ruošinio ir sukelti atatranką.
Didelius ruošinius paremkite, kad sumažintumėte ata-trankos riziką dėl užstrigusio pjūklo disko. Dideli ruošiniai gali išlinkti dėl savo svorio. Ruošinį reikia paremti iš abiejų pjūklo disko pusių, tiek ties pjūvio vieta, tiek ir prie krašto.
Esant galimybei, apdirbamą detalę visada pritvirtinkite spaustuvais. Jei apdirbamą detalę laikote ranka, ją visada laikykite bent 100 mm nuo kiekvienos pjūklo disko pusės. Śiuo pjūklu nepjaukite detalių, kurios yra per smulkios, kad jas būtų galima saugiai prispausti spaustuvais ar laikyti ranka. Jei ranką laikysite per arti pjūklo disko, prie jo prisilietę galite susižeisti.
Apdirbama detalė turi nejudėti ir būti prispausta spaustuvais arba laikoma prispausta prie atramos ir stalo. Apdirbamos detalės nestumkite link pjūklo disko arba nepjaukite nenaudodami jokių pagalbinių priemonių. Greitai besisukantis pjūklas neprispaustą arba judančią apdirbamą detalę gali išsviesti ir sužeisti.
Pjūklą per apdirbamą detalę stumkite. Pjūklo per apdirbamą detalę netraukite. Norėdami pjauti, pakelkite pjūklo galvą ir užtraukite ją virš ruošinio nepjaudami, ijkunkite variklį, paspauskite pjūklo galvą žemyn ir stumkite pjūklą per apdirbamą detalę. Jei pjaunant pjūklas per ruošinį yra traukiamas, iškyla pjūklo disko užvažiavimo ant ruošinio pavojus, dėl ko pjūklo disko mazgas su jėga išléks link dirbančiojo.
Niekada nelaikykite rankos skersai numatomos pjovimo linijos – nesvarbu, priešais ar už pjūklo disko. Apdirbamą detalę prispausti ranką laikant skersai, t. y. detalę laikyti kaire ranką j dešinę nuo pjūklo disko arba priešingai, yra labai pavojinga.
▶ Besisukant pjūklo diskui nelieskite atramos užpakalinės pusės. Niekada neperženkite saugaus 100 mm atstumo tarp rankos ir besisukančio pjūklo disko (galioja abiejose pjūklo disko pusėse). Gali būti, kad nesuprasite, kaip arti jūsy rankos yra besisukantis pjūklo diskas, ir dėl to galite būti sunkiai sužaloti.
Prieš pjaudami, apžiūrėkite ir patikrinkite apdirbamą detalę. Jei detalė išlinkus ar susisukus, prispauskite ją išorinę išlinkimo pusę dėdami prie atramos. Visada [si-

tikinkite, kad tarp detalės, atramos ir stalo nėra jokio tarpo per visą pjovimo linija. Išlinkusios ar susisukusios detalės gali pasisukti ar pasislinkti, todėl pjaunant besisukantis pjūklo diskas gali užstrigti. Apdirbamoje detalėje turi nebūti vinių ar kitų nereikalingų detalių.

Elektrinj įrankį naudokite tik tada, kai ant stalo nėra įrankių; ant stalo turi būti tik ruošinys. Maži likučių ga- balėliai arba kiti daiktai, kurie prisiliečia prie besisukančio disko, gali būti išsviesti dideliu greičiu.
▶ Vienu metu pjaukite tik vieną apdirbamą detalę. Kelių vienos ant kitos sudėtų detalių nėra galimybės tinkamai prispausti ar sutvirtinti, todėl pjaunant pjūklo diskas jose gali užstrigti arba detalės gali pasislinkti.
Prieš pradėdami dirbti užtikrinkite, kad elektrinis įrankis stovėtų ant lygaus, tvirto darbinio pagrindo. Lygus ir tvirtas darbinis pagrindas sumažina elektrinio įrankio nestabilaus stovėjimo pavojų.
▶ Suplanuokite numatomus darbus. Kaskart keisdami pjūklo disko posvyrio ar įstrižo kampo nustatymą, įsitikinkite, kad tinkamai nustatėte reguliuojamą atramą, ji yra prispausta prie apdirbamos detalės ir netrukdys pjūklo diskui ar apsaugos sistemai. Nejjunge įrankio ir nepasidėję apdirbamos detalės ant stalo, patikrinkite visą numatomą pjovimo kelią, kad įsitikintumėte, jog niekas netrukdo arba nėra pavjoaus perpjauti atramą.
Kai ruošiniai yra platesni arba ilgesni už stalo paviršiu, užtikrinkite reikiamą jų atramą, pvz., naudokite stalo ilginamąsias dalis arba pjovimo ožj. Ruošiniai, kurie yra ilgesnis arba platesni už elektrinio įrankio stalą, gali pavirsti, jei jie nėra tvirtai paremti. Kai nupjauta metalo dalis ar ruošinys pavirsta, jis gali pakelti apatinį apsauginį gaubtą arba besisukantis diskas jį gali nekontroliuojamai išsviesti.
▶ Neprašykite kito asmens, kad palaikytų detalę, užuot naudoję stalo ilginamają dalį ar papildomą atramą. Dėl netinkamos apdirbamos detalės atramos pjaunant pjūklas gali užstrigti arba detalė gali pasislinkti ir pastumti jus ar jūsų pagalbininką link besisukančio pjūklo disko.
Būtina užtikrinti, kad nupjauta ruošinio dalis nebūtu spaudžiama prie besisukančio pjūklo disko. Jei yra nedaug vietos, pvz., naudojamos išilginės atramos, tai nupjauta dalis gali užpleištuoti pjūklo diske ir didele jėga išlėkti iš įrankio.
Visada naudokite spaustuvus ar fiksavimo priemones, skirtas tinkamai pritvirtinti apvalias detales, pvz., rąstelius ar vamzdžius. Pjaunant rąstai turi tendenciją riedėti, o pjūklas į juos įsikerta, dėl ko ruošinys su jūsų ranka gali būti įtraukti į ruošinį.
Prieš pradėdami pjauti, palaukite, kol pjūklas pasieks reikiamą sukimosi greitį. Taip išvengsite pavojaus, kad apdirbama detalė bus sviesta.
▶ Jei ruošinys užstringa arba diskas užsiblokuoja, elektrini įrankį išjunkite. Palaukite, kol sustos visos slankiosios dalys, ištraukite tinklo kištuką ir/arba išimkite akumuliatorių. Tada išimkite užstrigusią medžiaga. Jei taip užsiblokavus pjaunate toliau, galite prarasi kontrolę arba gali būti pažeistas elektrinis įrankis.

Baige pjauti, atleiskite jungikli, palaikykite pjūkla nuleidę, kol jis nestos suktis, tada patraukite nupjautą dalį. Laikyti ranką prie stojančio pjūklo yra pavojinga.
▶ Jei norite įpjauti arba atleisti jungiklį prieš visiškai nuleisdami pjūklo galvą, tvirtai laikykite rankeną. Jei pjūklą bandysite stabdyti, jo galva gali staiga nusileisti žemyn ir sukelti pavojų susižaloti.
Kai elektrinis įrankis veikia, iš pjovimo zonos niekada nebandykite pašalinti pjovimo likučių ar pan. Pir-miausia nustatykite elektrinio įrankio svertą į ramybės pa-dėtį ir išjunkite elektrinį įrankį.
Baige dirbti nelieskite pjūklo disko, kol jis neatvėso. Pjūklo diskas dirbant su prietaisu labai jkaista.
Darbo vietą laikykite švarią. Medžiagų mišiniai yra ypač pavojingi. Spalvotųjų metalų dulkės gali užsidegti arba sprogti.
▶ Nenaudokite pjovimo diskų, pagamintų iš didelio at-sparumo greitapjovio plieno (HSS). Tokie diskai gali greitai sulūžti.
▶ Nenaudokite atšipusių, įtrūkusių, sulinkusių ar pažeistų pjūklo diskų. Neaštrūs ar netinkamai praskėsti pjūklo dantys palieka siauresnį pjovimo taką, todėl at-siranda per didelė trintis, stringa pjūklo diskas ir sukeliama atatranka.
Naudokite tik tinkamo dydžio pjūklo diskus ir su tinkama tvirtinimo kiauryme (pvz., rombo formos arba apvalia). Pjūklo diskai, kurie neatitinka pjūklo tvirtinamujų dalių formos, sukasi ekscentriškai, todėl iškyla pavojus nesuvaldyti jrankio.
- Isitikinkite, kad apsauginis gaubtas gerai veikia ir gali laisvai judėti. Niekada neužblokuokite jo atviroje padėtyje.
▶ Nuolat prižiūrėkite, kad ant grindų nebūtų metalo drožlių ir kitų medžiagų likučių. Priešingu atveju, ant jų galite paslysti ar už jų užkliūti.
Su elektriniu įrankiu dirbkite tik tada, kai iš darbo zonos ir nuo apdirbamo ruošinio pašalinsite visus reguliavimo įrankius, metalo drožles ir t. t. Maži metalo ga- balėliai ir kiti prie besisukančio pjūklo disko prisilietę objektai gali atskrije dideliu greičiu pataikyti j dirbantjji.
▶ Niekada nepalikite elektrinio įrankio, kol jis visiškai nesustojo. Iš inercijos besisukantys darbo įrankiai gali sužeisti.
Pjūklo diską artinkite prie ruošinio tik tada, kai elektrinis įrankis įjungtas. Priešingu atveju iškyla atatrankos pavojus, jei pjūklo diskas užstrigtų ruošinyje.
▶ Niekada neatsistokite ant elektrinio įrankio. Jei elektrinis įrankis apvirstų arba jūs netyčia prisiliestumėte prie pjūklo disko, galite sunkiai susižaloti.
Elektrinį įrankį naudokite tik sausajam pjovimui. Jei į elektrinį įrankį patenka vandens, padidėja elektros smū-gio rizika.
▶ Pažeidus akumuliatorių ar netinkamai jį naudojant, gali išsiveržti garų. Akumuliatorius gali užsidegti arba sprogti. Išvėdinkite patalpą ir, jei nukentėjote, kreipkitės į gydytoją. Šie garai gali sudirginti kvėpavimo takus.

▶ Neatidarykite akumuliatoriaus ir nedarykite jokių jo pakeitimų. Galimas trumpojo sujungimo pavojus.
Aštrüs daiktai, pvz., vinys ar atsuktuvai, arba išorinė jęga gali pažeisti akumuliatorių. Dėl to gali įvykti vidinis trumpasis jungimas ir akumuliatorius gali sudegti, pradėti rūkti, sprogti ar perkaisti.
- Akumuliatorių naudokite tik gamintojo gaminiuose. Tik taip apsaugosite akumuliatorių nuo pavojingos per di-delės apkrovos.

Saugokite akumuliatorių nuo karščio, pvz., taip pat ir nuo ilgalaikio saulės spindulių poveikio, ugnies, nešvarumu, vandens ir drėgmės. Iškyla sprogimo ir trumpojo jungimo pavojus.

▶ Nenuimkite įspėjamuju ženklų nuo elektrinio įrankio.
- Atsargiai – jei naudojami kitokie nei čia aprašyti valdymo ar justavimo įrenginiai arba taikomi kitokie metodai, spinduliavimas gali būti pavojingas.
▶ Imontuoto lazerio nepakeiskite kito tipo lazeriu. Šiam elektriniam jrankiui netinkamas lazeris gali kelti pavoju žmonėms.
▶ Nedarykite jokių lazerinio įtaiso pakeitimų. Šioje naudojimo instrukcijoje aprašytomis nustatymo galimybėmis galite naudotis nekeldami jokio pavojaus.

Simboliai

Žemiau pateikti simboliai gali būti svarbūs naudojant jūsų elektrinį jrankį. Prašome įsiminti simbolius ir jų reikšmes. Teisinga simbolų interpretacija padės geriau ir saugiau naudotis elektriniu jrankiu.

Simboliai ir jų reikšmės

Lazerio spinduliuotė Nežiūrėti į lazerio spindulį 2 klasės

vartotojams skirtas lazerinis gaminys

Nekiškite rankų i pjovimo zoną, kai prietaisas veikia. Prisilietus prie pjovimo disko galima susižaloti.

Dirbkite su klausos apsaugos priemonėmis. Dėl triukšmo poveikio galima prarasti klausą.

Dirbkite su apsauginiais akiniais.

340 | Lietuvių k.

Simboliai ir jų reikšmės

Dirbkite su apsaugine kauke nuo dulkių.

Atkreipkite dèmesj pjūklo disko matmenis (pjūklo disko skersmuo D, kiaurymės skersmuo d). Kiaurymės skersmuo d turi tiksliai atitikti jrankio suklj. Jei reikia naudoti siaurinamuosius jungimo elementus, tai siaurinamojo jungimo elemento matmenys turi tikti pjūklo disko korpuso storiiui ir pjūklo disko kiaurymės skersmeniui bei jrankio suklio skersmeniui. Jei tik gali-ma, naudokite kartu su pjūklo disku kartu pateiktus siaurinamuosius jungimo elementus.

Pjūklo disko skersmuo D turi atitikti ant simbolio pateiktus duomenis.

Taip pat žr. „Tinkamų pjūklo diskų matmenys“, skyriuje „Techniniai duomenys“.

Norėdami užfiksuoti kampinę atramą, ke- lis kartus, naudodamiesi funkcija nustatyti iš naujo, sukite fiksuojamają rankenėlę pagal laikrodžio rodyklę iki at- ramos.

Norėdami atfiksuoti kampinę atramą, kelis kartus, naudodamiesi funkcija nustatyti iš naujo, sukite fiksuojamają rankenėlę prieš laikrodžio rodyklę iki atramos.

Gaminio ir savybių aprašas

Perskaitykite visas šias saugos nuorodas ir reikalavimus. Nesilaikant saugos nuorodu ir reikalavimų gali trenkti elektros smūgis, kilti gaisras, galima smarkiai susižaloti ir sužaloti kitus asmenis.

Prašome atkreipti dėmesį i paveikslėlius priekinėje naudojimo instrukcijos dalyje.

Naudojimas pagal paskirti

Šis elektrinis jrankis yra skirtas naudoti stacionariai, išilginiams ir skersiniams pjūviams pjūklo diskais metalo ruošiniuose atlikti, tiesia linija ir kampu iki 45°, nenaudojant vandens.

Šis gaminys yra plataus vartojimo lazerinis gaminys pagal EN 50689.

Pavaizduoti įrankio elementai

Pavaizduotų sudedamųjų dalių numeriai atitinka elektrinio įrankio schemos numerius.

(1) Rankena

(2) Jjungimo blokuotė
(3) Lazerio apsauginis gaubtelis
(4) Suklio fiksatorius
(5) Slankusis apsauginis gaubtas
(6) Drožlių ištraukimo įtaisas
(7) Jveržimo svirtelė kampinei atramai užfiksuoti
(8) Fiksuojamasis suklys
(9) Greitojo atblokavimo klavišas
(10) Suklio rankena
(11) Šešiabriaunis raktas
(12) Montavimo kiaurymės
(13) Pjovimo stalas
(14) Kampiné atrama
(15) Fiksuojamoji rankenėlė įstrižo pjūvio kampui užfik-suoti (horizontalioje plokštumoje)
(16) Transportavimo apsauga
(17) Lazerio spindulio išėjimo anga
(18) Įspėjamasis lazerio spindulio ženklas
(19) Ijungimo-išjungimo jungiklis
(20) Vamzdžių suveržimo kumštelis
(21) Drožlių surinkimo stalčius
(22) Akumuliatorius ^a)
(23) Akumuliatoriaus atblokavimo klavišas ^a)
(24) Rankena prietaisui nešti
(25) Apsauginis apdangalas
(26) Lazerio jjungimo-išjungimo jungiklis (pjūvio lini-joms žymėti)
(27) Varžtas su vidiniu šešiakampiu pjūklo diskui tvirtinti
(28) Prispaudžiamoji jungè
(29) Pjūklo diskas
(30) Vidinė prispaudžiamoji jungė
(31) Ístrižo pjūvio kampo skalė (horizontalioje plokštu-moje)
(32) Drožlių stalčiaus transportavimo apsauga
(33) Lazerio padėties nustatymo reguliuojamasis varžtas (lygiagretumo)
a) Šio priedo standartiniame tiekiamame komplekte néra.

Techniniai duomenys

Akumuliatorinė metalo pjaus-tyklė		GCD 18V-355
Gaminio numeris		3 601 M59 0..
Nominalioji įtampa V 18	=
Tuščiosios eigos sūkių skaičius min	^-1	1300
Lazerio tipas nm 650
	mW < 1
Lazerio klasė 2

Akumuliatorinė metalo pjaus-tyklė	GCD 18V-355
SvorisA)	kg 19,8
Rekomenduojama aplinkos tem-peratūra ikraunant	°C 0 ... +35
Leidžiamoji aplinkos temperatū-ra veikiantB) ir sandėliuojant	°C -20 ... +50
Rekomenduojami akumuliatoriai GBA 18V...	ProCORE18V...
Rekomenduojami krovikliai GAL 18...	GAX 18...GAL 36...

Tinkamų pjūklo diskų matmenys

Maks. pjūklo disko skersmuo D	mm 355
Pjūklo disko korpuso storis mm 1,8–2,5
Kiaurymės skersmuo d	mm 25,4

A) Svoris be akumuliatoriaus (akumuliatoriaus svorj žr. http://www.bosch-professional.com)
B) ribota galia, esant temperatūrai < 0 °C Vertės gali skirtis priklausomai nuo gaminio, jos taip pat priklauso nuo naudojimo ir aplinkos sąlygų. Daugiau informacijos rasite www.bosch-professional.com/wac.

Informacija apie triukšma

Triukšmo emisijos vertės nustatytos pagal EN IEC 62841-1.

Pagal A skalę išmatuotas elektrinio įrankio triukšmo lygis tipiniu atveju siekia: garso slėgio lygis 91 dB(A); garso galios lygis 100 dB(A). Paklaida K = 3 dB.

Dirbkite su klausos apsaugos priemonėmis!

Šioje instrukcijoje pateikta triukšmo emisijos vertė buvo iš-matuota pagal standartizuotą matavimo metodą, ir ją galima naudoti lyginant elektrinius įrankius. Ji taip pat skirta triukš-mo emisijai iš anksto įvertinti.

Nurodyta triukšmo emisijos vertė atspindi pagrindinius elektrinio įrankio naudojimo atvejus. Tačiau jeigu elektrinis įrankis naudojamas kitokiai paskirčiai, su kitokiais darbo jrankiais arba jeigu jis nepakankamai techniškai prižiūrimas, triukšmo emisijos vertė gali kisti. Tokiu atveju triukšmo emisija per visą darbo laikotarpį gali žymiai padidėti.

Norint tiksliai jvertinti triukšmo emisiją per tam tikrą darbo laiką, reikia atsižvelgti ir j laiką, per kurį elektrinis įrankis buvo išjungtas arba, nors ir veikė, bet nebuvo naudojamas. Tai jvertinus, triukšmo emisija per visą darbo laiką žymiai sumažės.

Akumuliatorius

Bosch akumuliatorinius elektrinius jrankius parduoda ir be akumuliatoriaus. Ar j jūsų elektrinio jrankio tiekiamą komplektą jeina akumuliatorius, galite pažiūrėti ant pakuotės.

Akumuliatoriaus ikrovimas

Naudokite tik techninių duomenų skyriuje nurodytus kroviklius. Tik šie krovikliai yra priderinti prie Jūsų elektriniame prietaise naudojamo ličio jonų akumuliatoriaus.

Nuoroda: laikantis tarptautinių transportavimo teisės aktų, ličio jonų akumuliatoriai tiekiami dalinai jkrauti. Kad akumuliatorius veiktų visa galia, prieš pirmąjį naudojimą akumuliatorių visiškai jkraukite.

Akumuliatoriaus ïdėjimas

Ikrautą akumuliatorių stumkite į akumuliatoriaus laikiklj, kol pajusite, kad užsifiksavo.

Akumuliatoriaus išėmimas

Norėdami išimti akumuliatorių, paspauskite akumuliatoriaus atblokavimo klavišus ir išimkite akumuliatorių. Traukdami nenaudokite jėgos.

Akumuliatoriuje yra 2 fiksavimo pakopos, kurios saugo, kad netikėtai paspaudus akumuliatoriaus atblokavimo klavišą, akumuliatorius neiškristų. J elektrinį prietaisą įstatytą akumuliatorių tinkamoje padėtyje palaiko spyruoklė.

Akumuliatoriaus jkrovos büklès indikatorius

Nuoroda: ne visų tipų akumuliatoriai yra su įkrovos būklės indikatoriumi.

Žali akumuliatoriaus jkrovos būklės indikatoriai rodo akumuliatoriaus jkrovos būklę. Dėl saugumo, jkrovos būklę galima pažiūrėti tik tada, kai elektrinis jrankis neveikia.

Jei norite, kad būtų parodyta įkrovos būklė, paspauskite įkrovos būklės mygtuką ārba. Āai galima ir tada, kai akumuliatorius yra išimtas.

Jei paspaudus mygtuką nešviečia nei vienas šviesadiodis indikatorius, vadinasi akumuliatorius yra pažeistas ir jį reikia pakeisti.

Akumuliatoriaus tipas GBA 18V...

Šviesos diodas Talpa

Šviečia nuolat 3× žali 60–100 %

Šviečia nuolat 2× žali 30–60 %

Šviečia nuolat 1 × žalias 5–30 %

Mirksi 1× žalias 0-5 %

Akumuliatoriaus tipas ProCORE18V...

Šviesos diodas Talpa

Šviečia nuolat 5 × žali 80–100 %

Šviečia nuolat 4 × žali 60–80 %

Šviečia nuolat 3 × žali 40–60 %

Šviečia nuolat 2 × žali 20–40 %

Šviečia nuolat 1 × žalias 5–20 %

Mirksi 1 × žalias 0–5 %

342 | Lietuvių k.

Nuorodos, kaip optimaliai elgtis su akumuliatoriumi

Saugokite akumuliatorių nuo drėgmės ir vandens.

Akumuliatorių sandėliuokite tik nuo -20 °C iki 50 °C temperatūroje. Pyz., nepalikite akumuliatoriaus vasarą automobilyje.

Akumuliatoriaus ventiliacines angas valykite minkštu, švariu ir sausu teptuku.

Pastebimas jkrauto akumuliatoriaus veikimo laiko sutrumpėjimas rodo, kad akumuliatorius susidėvėjo ir jj reikia pakeisti. Laikykitės pateiktų šalinimo nurodymų.

Montavimas

Prieš pradėdami bet kokius elektrinio įrankio priežiūros darbus (pvz., techninės priežiūros, įrankio keitimo ir kt.), iš elektrinio įrankio išimkite akumuliatorių.

Priešingu atveju, netyčia nuspaudus jjungimo-išjungimo jungiklj, iškyla sužalojimo pavojus.

Tiekiamas komplektas

• Tiekiamas dalis atsargiai išimkite iš pakuotės.
• Nuo elektrinio jrankio ir kartu tiekiamos papildomos jrangos nuimkite visas pakavimo medžiagas.

Prieš pradėdami elektrinį įrankį naudoti pirmą kartą patikrinkite, ar buvo pristatytos visos žemiau nurodytos dalys:

• Akumuliatorinė metalo pjaustyklė su primontuotu pjūklo disku
• Šešiabriaunis raktas (11)
• Vamzdžių suveržimo kumštelis (20)

Nuoroda: patikrinkite, ar elektrinis įrankis nepažeistas.

Prieš tęsdami elektrinio jrankio naudojimą būtinai patikrinkite, ar apsauginiai įtaisai bei truputį pažeistos elektrinio jrankio dalys veikia nepriekaištingai ir atlieka savo funkcijas. Patikrinkite, ar judančios dalys nepriekaištingai veikia ir nestringa, ar jos nepažeistos. Kad elektrinis jrankis nepriekaištingai veiktų, visos dalys turi būti tinkamai sumontuotos ir atitikti visus reikalavimus.

Pažeisti apsauginiai įtaisai ir dalys turi būti tinkamai suremontuoti ar pakeisti įgaliotose specializuotose dirbtuvėse.

Stacionarus ir lankstus montavimas

Norint užtikrinti saugų darbą, elektrinį įrankį prieš pradedant naudoti reikia pritvirtinti ant lygaus ir stabilaus darbinio paviršiaus (pvz., darbastalio).

Montavimas ant darbinio paviršiaus (žr. A pav.)

- Pritvirtinkite elektrinį įrankį specialia sriegine jungtimi prie darbinio paviršiaus. Tam tikslui yra skirtos kiaurymės (12).

Montavimas prie Bosch darbinio stalo

Naudojantis Bosch GTA darbiniais stalais su reguliuojamo aukščio kojelémis, elektrinį įrankį galima pastatyti ant bet kokio pagrindo. Darbinio stalo ruošinio atramos skirtos ilgiems ruošiniams padėti.

Perskaitykite visas prie darbinio stalo pridedamas įspėjamąsias nuorodas ir reikalavimus. Nesilaikant įspėjamųjų nuorodu ir reikalavimų gali trenkti elektros smūgis, kilti gaisras ir/arba galima susižaloti ar sužaloti kitus asmenis.
Prieš pradėdami montuoti prietaisą, tinkamai surinkite darbinį stalą. Kad stalas su prietaisu nesulūžtu, būtina nepriekaištingai sumontuoti.
- Nustatykite elektrinj jrankj i transportavimo padetj.
- Prie pjovimo stalo (13) iš apačios primontuokite priklausanti adapterj. Laikykitės išsamių adapterio montavimo instrukciju
- Adapterj prisukite prie darbo stalo jtvarų.

Nestacionarus pastatymas (nerekomenduojamas!)

Jei išimties atvejais nebus galimybės elektrinio įrankio pri- tvirtinti prie darbinio paviršiaus, pjovimo stalo (13) kojeles, neprisukdami elektrinio įrankio, galite statyti ir ant tinkamo pagrindo (pvz., darbastalio, lygių grindų ir pan.).

Pjüklo disko keitimas (žr. B1-B3 pav.)

Suklio fiksatorių (4) fiksuokite tik tada, kai įrankio suklys nesisuka. Priešingu atveju galite pažeisti elektrinį įrankį.
Montuodami pjūklo diską mūvėkite apsaugines pirštines. Prisilietus prie pjūklo disko iškyla susižalojimo pavojus.

Naudokite tik tokius diskus, kurių maksimalus leistinas greitis yra didesnis už elektrinio prietaiso tuščiosios eigos sūkių skaičių.

Naudokite tik šio elektrinio įrankio gamintojo rekomenduoja-mus ir apdorojamai medžiagai tinkamus pjūklo diskus. Taip apsaugosite pjūklo dantis nuo perkaitimo pjaunant.

Pjūklo disko išėmimas

• Elektrinj jrankj nustatykite j darbinę padėtį.
• Slankujj apsauginj gaubtą (5) atitraukite atgal ir laikykite jj šioje padėtyje.
• Varžtą su vidiniu šešiakampiu (27) sukite kartu tiekiamu šešiabriauniu raktu (11) ir tuo pačiu metu spauskite suklio fiksatorių (4), kol jis užsifiksuos.
• Suklio fiksatorių (4) laikykite paspaustą ir išsukite varžtą (27), sukdami prieš laikrodžio rodyklę.
• Nuimkite prispaudžiamają junge (28).
• Išimkite pjūklo diską (29).

Pjūklo disko įdėjimas

Jei reikia, prieš pradėdami montuoti nuvalykite visas dalis, kurias ketinate montuoti.

• Uždėkite naują pjūklo diską (29) ant vidinės prispaudžia-mosios jungės (30).
  ▶ Idėdami naują pjūklo diską atkreipkite dėmesį, kad pjūklo dantų pjovimo kryptis (rodyklės ant pjūklo disko) sutaptų su rodyklės ant apsauginio skydo kryptimi!
  – Uždėkite prispaudžiamają junge (28) ir jstatykite varžtą (27). Spauskite suklio fiksatorių (4), kol jis užsifik-

suos, ir užveržkite varžtą, sukdami pagal laikrodžio rodyklę.

• Atleiskite suklio fiksatorių (4). Jei reikia, mygtuką ranka kiek galima patraukite aukštyn.
• Slankuji apsauginj gaubtą (5) lėtai nulenkite žemyn, kad jis vėl visiškai uždengtų pjūklo diską.

Naudojimas

Transportavimo apsauga (žr. C pav.)

Naudojant transportavimo apsaugą (16), elektrinį jrankį lengviau transportuoti į įvairias eksploatavimo vietas.

Prietaiso atblokavimas (darbinė padėtis)

• Rankena (1) lenkite prietaiso svertą šiek tiek žemyn, kad atblokuotumėte transportavimo apsaugą (16).
• Transportavimo apsaugą (16) visiškai ištraukite.
• Lėtai kelkite prietaiso svertą aukštyn.

Nuoroda: Dirbdami stebékite, kad transportavimo apsauga nebūtų įspausta į vidų, priešingu atveju prietaiso sverto nebus galima nulenkti iki pageidaujamo gylio.

Prietaiso užblokavimas (transportavimo padėtis)

- Prietaiso svertą lenkite žemyn, kol transportavimo apsaugą (16) bus galima visiškai įspausti į vidų.

Paruošimas darbui

Istrižo pjūvio kampo horizontalioje plokštumoje nustatymas (žr. D pav.)

Istrižo pjūvio kampa horizontalioje plokštumoje galima nustatyti nuo 0° iki 45°.

Svarbias nustatymo vertes galima pažiūrėti skalėje (31). 0° ir 45° padėtys užfiksuojamos atitinkamomis atramomis.

• Atlaisvinkite fiksuojamają rankenėlę (15), 1 kartą pasukdami ją prieš laikrodžio rodyklę. Fiksuojamosios rankenėlės padėtį keiskite tol (pakelti – sukti pagal laikrodžio rodyklę – nuleisti – atlaisvinti prieš laikrodžio rodyklę), kol bus galima pasukti kampinę atramą (14).
• Sukite kampinę atramą (14) (13) tol, kol žymė skalėje (31) parodys norimą įstrižo pjūvio kampa horizontalioje plokštumoje.
• Tada užveržkite fiksuojamają rankenėlę (15), sukdami 1x pagal laikrodžio rodyklę. Fiksuojamosios rankenėlės padėtį keiskite tol (pakelti – sukti prieš laikrodžio rodyklę – nuleisti – užveržti pagal laikrodžio rodyklę), kol kampinė atrama (14) vėl bus užfiksuota.

Kampinės atramos paslinkimas (žr. D pav.)

Norėdami nustatyti optimalią ruošinio padėtį, kampinę atramą galite paslinkti (14).

• Atlaisvinkite fiksuojamają rankenėlę (15), 1 kartą pasukdami ją prieš laikrodžio rodyklę. Fiksuojamosios rankenėlės padėtį keiskite tol (pakelti – sukti pagal laikrodžio rodyklę – nuleisti – atlaisvinti prieš laikrodžio rodyklę), kol bus galima pajudinti kampinę atramą (14).
• Pastumkite kampinę atramą (14), kad ji būtų norimu atstumu nuo pjūklo disko (29).

Nuoroda: atlikdami 45° pjūvius, kampinę atramą turite nustatyti j tokią padėtį, kad ji šioje pažymėtoje srityje

rodytu

- Tada užveržkite fiksuojamają rankenėlę (15), sukdami 1x pagal laikrodžio rodyklę. Fiksuojamosios rankenėlės padėtį keiskite tol (pakelti - sukti prieš laikrodžio rodyklę - nuleisti - užveržti pagal laikrodžio rodyklę), kol kampinė atrama (14) vėl bus užfiksuota.

Ruošinio tvirtinimas

Kad užtikrintumėte optimalų darbo saugumą, ruošinį visada privalote gerai priveržti. Neapdorokite ruošinių, kurie yra per maži, kad juos būty galima gerai priveržti.

Ilgu ir sunkių ruošinių laisvus galus reikia atremti arba po jais ką nors padėti.

Laikykitės G paveikslėlyje pateiktų užveržimo nuorodu.

Apvalüs ruošiniai (žr. E pav.)

– Iš elektrinio įrankio užpakalinėje pusėje esančio laikiklio išimkite vamzdžių suveržimo kumštelį (20). Vamzdžių suveržimo kumštelis padidina apvalių ruošinių suveržimo plotą.
- Vamzdžių suveržimo kumštelį (20) stumkite iki atramos ant fiksuojamojo suklio (8) plokštės.
- Prie kampinės atramos (14) pridėkite ruošinį.
- Prie ruošinio pristumkite fiksuojamaji suklj (8) su vamzdžių suveržimo kumšteliu (20) ir suklio rankena (10) ruošinį priveržkite.

Kampuoti ruošiniai (žr. F pav.)

• Jei reikia, vamzdžių suveržimo kumštelį (20) stumkite iki atramos ant fiksuojamojo suklio (8) plokštės. Žr. G (užveržimo nuoroda ◇) pav.
• Prie kampinės atramos (14) pridėkite ruošinį.
• Prie ruošinio pristumkite fiksuojamajj suklj (8) ir suklio rankena (10) ruošinj priveržkite.

Ruošinio atlaisvinimas

• Atlaisvinkite suklio rankeną (10).
• Atspauskite greitojo atblokavimo klaviša (9) ir patraukite fiksuojamajj suklj (8) nuo ruošinio.

Paruošimas naudoti

ljungimas (žr. H pav.)

- Norėdami elektrinį įrankį įjungti, pirmiausia pastumkite j vidų įjungimo blokatorių (2). Tada paspauskite įjungimo- išjungimo jungiklj (19) ir laikykite įj paspaustą.

Nuoroda: dėl saugumo jjungimo-išjungimo

jungiklio (19) užfiksuoti negalima, dirbant su jrankiu jis visa-da turi būti laikomas nuspaustas.

Švelnus paleidimas

Elektroninis švelnaus paleidimo įtaisas riboja sukimo momentą įjungimo metu ir pailgina variklio eksploatavimo laiką.

Išjungimas

- Norédami išjungti, atleiskite jjungimo-išjungimo jungiklj (19).

344 | Lietuvių k.

Pjovimas

Bendrosios pjovimo nuorodos

Saugokite pjūklo diską nuo smūgių ir sutrenkimų. Nespaus-kite pjūklo disko iš šono.

Neapdorokite jokių persikreipusių ruošinių. Ruošinys turi būti su lygiu kraštu, kad jį būtų galima priglausti.

Ilgų ir sunkių ruošinių laisvus galus reikia atremti arba po jais ką nors padėti.

Dirbančiojo padėtis (žr. I pav.)

Nestovėkite priešais elektrinį įrankį vienoje linijoje su pjūklo disku, visada stovėkite nuo pjovimo disko pasi-traukę į šoną. Taip jūsų kūnas bus apsaugotas nuo galimos atatrankos.

– Rankas ir pirštus laikykite toliau nuo besisukančio pjūklo disko.

- Nesukryžiuokite savo rankų priešais prietaiso svertą.

Pjovimas

• Suveržkite ruošinj atitinkamai pagal matmenis.
• Jei reikia, nustatykite pageidaujamą jstrižo pjūvio kampa horizontalioje plokštumoje.
• Ijunkite elektrinj jrankj.
• Rankena (1) prietaiso svertą lėtai lenkite žemyn.
  – Pjaukite ruošinį tolygia pastūma.
  – Išjunkite elektrinį įrankį ir palaukite, kol pjūklo diskas visiškai sustos.
• Lėtai kelkite prietaiso svertą aukštyn.

Darbo patarimai

Pjovimo linijos žymėjimas (žr. J pav.)

Lazerio spindulys rodo pjūklo disko pjovimo liniją. Todėl neatidarydami slankiojo apsauginio gaubto galite nustatyti tikslia ruošinio pjovimo padėtį.

• Jungikliu (26) jjunkite lazerio spindulj.
• Ant ruošinio esančią žymę nukreipkite palei lazerio linijos dešinį kraštą.

Nuoroda: prieš pradėdami pjauti patikrinkite, ar tinkamai rodoma pjūvio linija. Intensyviai naudojant dėl vibracijos la- zerio spindulys gali pasislinkti.

Leistini ruošinio matmenys

Didžiausi ruošiniai [mm]

Ruošinio forma Istrižo pjūvio kampas (horizontalioje plokštumoje)
0° 45°
	∅127 ∅115
	127 x 127 115 x 115

Ruošinio forma Įstrižo pjūvio kampas (horizontalioje plokštumoje)
0° 45°
	194 x 101 115 x 115
	127 x 127 115 x 115

Minimalūs ruošiniai

(= visi ruošiniai, kuriuos dar galima priveržti fiksuojamuoju sukliu (8)): ilgis 100 mm

Maks. pjovimo gylis (0°/0°): 127 mm

Dulkių, pjuvenų ir drožlių nusiurbimas (žr. K pav.)

Medžiagų, kurių sudėtyje yra švino, mineralų ir metalų dulkės gali būti kenksmingos sveikatai. Dirbančiajam arba netoli esantiems asmenims nuo sąlyčio su dulkėmis arba jų įkvėpus gali kilti alerginės reakcijos, taip pat jie gali susirgti kvėpavimo takų ligomis.

Kai kurių metalų dulkės laikomos pavojīngomis, ypač lydinių su cinku, aliuminiu, chromu. Medžiagas, kuriose yra asbesto, leidžiama apdoroti tik specialistams.

• Pasirūpinkite geru darbo vietos vėdinimu.
• Rekomenduojama dévěti kvépavimo takų apsauginę kaukę su P2 klasės filtru.

Laikykitės jūsų šalyje galiojančių apdorojamoms medžiągoms taikomų taisyklių.

▶ Saugokite, kad darbo vietoje nesusikauptų dulkių. Dulkės lengvai užsidega.

Pjūklo diską (29) gali užblokuoti pjovimo stalo (13) išpjovoje susikaupusios dulkės, drožlės ir atskilusios ruošinio dalys.

– Išjunkite elektrinį įrankį ir palaukite, kol pjūklo diskas visiškai sustos.
- Išimkite akumuliatorių (22).
- Ištraukite drožlių surinkimo stalčių (21) ir jį visiškai ištuštinkite.

Pagrindinių nustatymų patikrinimas ir reguliavimas

Norint užtikrinti, kad pjūviai būtų tikslūs, po intensyvaus prietaiso naudojimo turite patikrinti pagrindinius prietaiso nustatymus ir, jei reikia, nustatyti iš naujo.

Norint tai atlikti, reikia turėti patirties ir specialių įrankių.

Bosch elektrinių įrankių remonto dirbtuvių specialistai šį darbą atliks greitai ir patikimai.

Lazerio justavimas

Nuoroda: norint patikrinti lazerio funkcija, turi būti jdētas akumuliatorius.

Reguliuodami lazerį (pvz., stumdami prietaiso svertą) niekada nespauskite įjungimo-išjungimo jungiklio. Netikėtai jsijungus elektriniam jrankiui galima susižaloti.
- Elektrinj jrankj nustatykite j darbinę padėtį.

Patikrinimas (žr. L1 pav.)

• Ant ruošinio nubrežkite tiesią pjūvio liniją.
• Rankena (1) prietaiso svertą lėtai lenkite žemyn.
• Nustatykite ruošinj taip, kad pjūklo disko dantys sutaptų su pjovimo linija.
• Tvirtai laikykite ruošinj šioje padėtyje ir lėtai kelkite prietaiso svertą aukštyn.
• Jtvirtinkite ruošinj.
• Jungikliu (26) jjunkite lazerio spindulj.

Lazerio spindulys per visą ilgį turi sutapti su pjovimo linija, nubrėžta ant ruošinio, net ir tada, kai prietaiso svertas nulenkiamas žemyn.

Nustatymas (žr. L2 pav.)

- Sukite reguliavimo varžta (33) kryžminiu atsuktuvu, kol lazerio spindulys per visą ilgį taps lygiagretus pjovimo lini-jai ant ruošinio.

Sukant prieš laikrodžio rodyklę, lazerio spindulys juda iš kairės į dešinę, o sukant pagal laikrodžio rodyklę, lazerio spindulys juda iš dešinės į kairę.

Elektrinio įrankio transportavimas (žr. M pav.)

Prieš transportuodami elektrinį prietaisą atlikite šiuos veiksmus:

• Nustatykite elektrinj jrankj i transportavimo padetj.
• Nuimkite visą papildomą įrangą, kurios negalite tvirtai primontuoti prie elektrinio prietaiso. Drożlių stalčių (21) užfiksuokite transportavimo apsauga (32).
  J elektrinio jrankio užpakalinėje pusėje esantį laikiklj įstumkite vamzdžių suveržimo kumštelį (20). Jei yra galimybė, nenaudojamus pjūklo diskus transportuokite uždaroje talpykloje.

- Elektrinj jrankj neškite tik laikydami jj už transportavimo rankenos (24).

Elektriniam prietaisui transportuoti naudokite tik transportavimo įtaisus ir niekada nenaudokite apsauginių įtaisų.

Priežiūra ir servisas

Priežiūra ir valymas

Prieš pradėdami bet kokius elektrinio įrankio priežiūros darbus (pvz., techninės priežiūros, įrankio keitimo ir kt.), iš elektrinio įrankio išimkite akumuliatorių.
Priešingu atveju, netyčia nuspaudus jjungimo-išjungimo jungiklj, iškyla sužalojimo pavojus.
▶ Reguliariai valykite savo elektrinio įrankio ventiliacines angas. Variklio ventiliatorius traukia dulkes į korpusą, ir susikaupus daug metalo dulkių gali kilti elektros smūgio pavojus.
▶ Esant ekstremalioms eksploatavimo sąlygoms, jei yra galimybė, visada naudokite nusiurbimo įrangą. Dažnai prapūskite ventiliacines angas ir prijunkite nuotėkio srovės apsauginį išjungiklį (PRCD). Apdorojant metalus

elektrinio jrankio viduje gali nusesti laidžios dulkės. Gali būti pažeidžiama elektrinio jrankio apsauginė izoliacija.

▶ Techninės priežiūros ir remonto darbus atlikti patikėkite tik kvalifikuotiems specialistams. Taip bus užtikrinama, jog elektrinis jrankis išliks saugus.

Slankusis apsauginis gaubtas (5) laisvai judėti ir savaime užsidaryti. Todėl slankųji apsauginį gaubtą ir aplink jį esančias dalis reguliariai valykite. Teptuku pašalinkite dulkes ir drožles.

Klientų aptarnavimo skyrius ir konsultavimo tarnyba

Klientų aptarnavimo skyriuje gausite atsakymus į klausimus, susijusius su jūsų gaminio remontu, technine priežiūra bei atsarginėmis dalimis. Detalius brėžinius ir informaciją apie atsargines dalis rasite čia: www.bosch-pt.com Iškilus klausimams apie mūsų gaminius ir papildomą jrangą, jums mielai patars Bosch konsultavimo skyriaus specialistai. leškodami informacijos ir užsakydami atsargines dalis būtinai nurodykite 10-ženklį gaminio numerį, esantį firminėje lentelėje.

Lietuva

Bosch jrankių servisas

Informacijos tarnyba: [phone]

Irankiu remontas: [phone]

Faksas: [phone]

El. paštas: [e-mail]

Kitus servisu adresus rasite čia:

Rekomenduojamų ličio jonų akumuliatorių gabenimui taikomos pavojingų krovinių gabenimą reglamentuojančių jstatymų nuostatos. Naudotojui akumuliatorius gabenti keliais leidžiama be jokių apribojimų.

Jei siunčiant pasitelkiami tretieji asmenys (pvz., oro transporto pervežimų, ekspedijavimo jmonė), būtina atsižvelgti į pakuotėms ir ženklinimui taikomus ypatingus reikalavimus. Būtina, kad rengiant siuntą dalyvautų pavojingų krovinių gabenimo specialistas.

Siųskite tik tokius akumuliatorius, kurių nepažeistas korpusas. Apklijuokite kontaktus ir supakuokite akumuliatorių taip, kad jis pakuotėje nejudėty. Taip pat prašome laikytis ir nacionalinių teisės aktų.

Šalinimas

Elektriniai įrankiai, akumuliatoriai, papildoma įranga ir pakuotės turi būti ekologiškai utilizuojami.

Elektrinių įrankių, akumuliatorių bei baterijų nemeskite į buitinių atliekų konteinerius!

346|中文

Tik ES šalims:

Nebetinkamus naudoti elektrinius jrankius ir pažeistus ar susidėvėjusius akumuliatorius / baterijas būtina šalinti atskirai. Naudokitės numatytomis surinkimo sistemomis.

Netinkamai šalinant elektros ir elektroninės įrangos atliekas dėl galimai jose esančių pavojingų medžiagų galimas kenksmingas poveikis aplinkai ir žmonių sveikatai.

Akumuliatoriai ir baterijos:

Ličio jonų:

prašome laikytis transportavimo skyriuje pateiktų nuorodu (žr. „Transportavimas“, Puslapis 345).

中文

安全规章

电动工具通用安全警告

警告！
