ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ GCD 18V355 Professional BOSCH

Еуразия экономикалық одағына (Кеден одағына) муше

мемлекеттер аумағында қолданылады

Өндірушінің өнім үшін қарастырған пайдалану құжаттарының құрамында пайдалану жәніндегі осы нұсқаулық, сонымен бірге қосымшалар да болуы мүмкін.

Сэйкестікті растау жайлы акпарат косымшада бар.

Өнімді өндірген мемлекет туралы ақпарат өнімнің корпусында және қосымшада көрсетілген.

Өндірілген мерзімі Нұсқаулық мұқабасының соңғы бетінде көрсетілген.

Импортерге қатысты байланыс ақпарат өнім қаптамасында көрсетілген.

Өнімді пайдалану мерзімі

Өнімнің қызмет ету мерзімі 7 жыл. Өндірілген мерзімнен бастан (өндіру күні зауыт тактайшасында жазылған) істетпей 5 жыл сақтағаннан соң, өнімді тексерусіз (сервистік тексеру) пайдалану ұсынылмайды.

Көрсетілген қызмет ету мерзімі тұтынушы аталмыш нұсқаулықтың талаптарын орындаған жағдайда ғана жарамды болады.

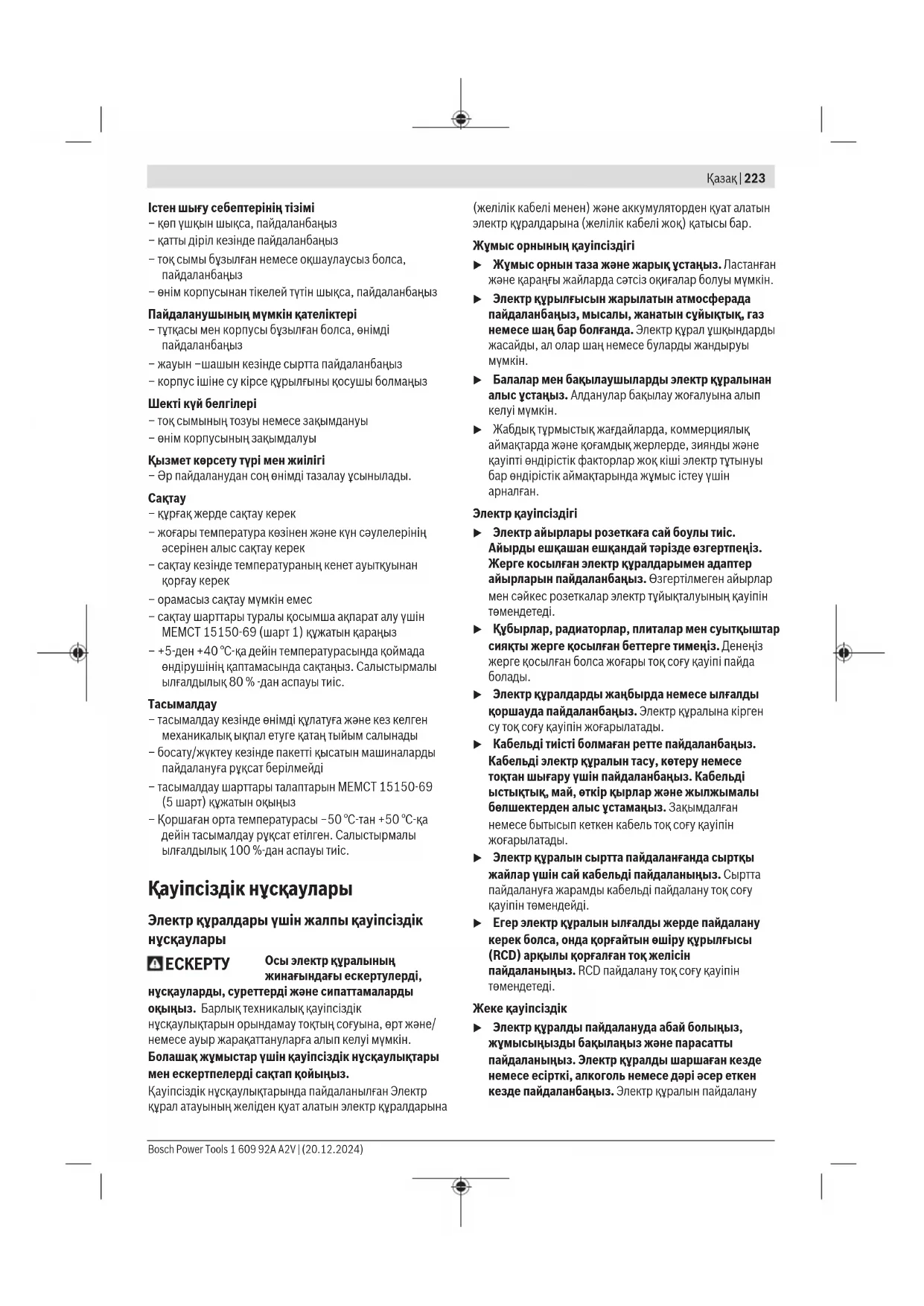

Істен шығу себептерінің тізімі

• көп үшкын шыкса, пайдаланбаныз
• қатты діріл кезінде пайдаланбаныз
  – тоқ сымы бұзылған немесе окшаулаусыз болса, пайдаланбаңыз
  – өнім корпусынан тікелей тутін шыкса, пайдаланбаныз

Пайдаланушының мүмкін қателіктері

• түткасы мен корпусы бүзылған болса, өнімді пайдаланбаңыз
• жауын -шашын кезінде сыртта пайдаланбаныз
• корпус ішіне су кірсе құрылғыны қосушы болмаңыз

Шекті күй белгілері

• ток сымының тозуы немесе зақымдануы
• өнім корпусының закымдалуы

Кызмет көрсету түрі мен жилігі

Эр пайдаланудан соң өнімді тазалау ұсынылады.

Сактау

• күрғақ жерде сақтау керек
  – жоғары температура көзінен және күн сәулелерінің әсерінен алыс сақтау керек
  – сактау кезінде температураның кенет ауыткуынан корғау керек
• орамасыз сактау мүмкін емес
• сактау шарттары туралы косымша акпарат алу ушін МЕМСТ 15150-69 (шарт 1) кужатын караңыз
• +5-ден +40 °C-ка дейін температурасында қоймада өндірушінің қаптамасында сақтаңыз. Салыстырмалы ылғалдылық 80 % -дан аспауы тиіс.

Тасымалдау

• тасымалдау кезінде өнімді құлатуға және кез келген механикалық ықпал етуге қатаң тыйым салынады
  – босату/жуктеу кезінде пакетті крысатын машиналарды пайдалануға рүқсат берілмейді
• тасымалдау шарттары талаптарын МЕМСТ 15150-69 (5 шарт) кужатын окыңыз
• Коршаған орта температурасы -50 °C-тан +50 °C-қа дейін тасымалдау рүқсат етілген. Салыстырмалы ылғалдылық 100 %-дан аспауы тиіс.

Қауіпсіздік нұсқаулары

Электр құралдары үшін жалпы қауіпсіздік нұсқаулары

ECKEPTY

Осы электр куралының жинағындағы ескертулерді,

нускауларды, суреттерді және сипаттамаларды

окыңыз. Барлық техникалық қауіпсіздік нұсқаулықтарын орындамау токтың соғуына, әрт және/ немесе ауыр жаракаттануларға алып келуі мүмкін.

Болашақ жұмыстар үшін қауіпсіздік нұсқаулықтары мен ескертпелерді сақтап қойыңыз.

Қауіпсіздік нұсқаулықтарында пайдаланылған Электр құрал атауының желіден куат алатын электр құралдарына

(желілік кабелі менен) және аккумуляторден куат алатын электр құралдарына (желілік кабелі жок) қатысы бар.

Жумыс орнының, қауіпсіздігі

Жумыс орнын таза және жарық устаңыз. Ластанған және қараңғы жайларда сәтсіз окифалар болуы мүмкін.
Электр курылғысын жарылатын атмосферада пайдаланбаңыз, мысалы, жанатын сүйықтық, газ немесе шаң бар болғанда. Электр курал үшқындарды жасайды, ал олар шаң немесе буларды жандыруы мүмкін.
▶ Балалар мен бақылаушыларды электр куралынан алыс устаңыз. Алданулар бақылау жоғалуына алып келуі мүмкін.
Жабдык түрмыстык жағдайларда, коммерциялық аймақтарда және қоғамдық жерлерде, зиянды және қауіпті өндірістік факторлар жоқ кіші электр тутынуы бар өндірістік аймақтарында жұмыс істеу үшін арналған.

Электр қауіпсіздігі

Электр айырлары розеткаға сай боулы тиіс. Айырды ешкашан ешкандай тәрізде өзгертпеніз. Жерге косылған электр құралдарымен адаптер айырларын пайдаланбаңыз. Өзгертілмеген айырлар мен сәйкес розеткалар электр түйыкталуының қауіпін төмендетеді.
Кубырлар, радиаторлар, плиталар мен суыткыштар сиякты жерге қосылған беттерге тимеңіз. Денеціз жерге қосылған болса жоғары төқ соғу қауіпі пайда болады.
Электр құралдарды жаңбырда немесе ылғалды қоршауда пайдаланбаңыз. Электр құралына кірген су ток соғу қауіпін жоғарылатады.
Кабельді тиісті болмаған ретте пайдаланбаңыз. Кабельді электр құралын тасу, көтеру немесе токтан шығару үшін пайдаланбаңыз. Кабельді ыстықтық, май, өткір қырлар және жылжымалы бөлшектерден алыс үстамаңыз. Зақымдалған немесе бытысып кеткен кабель ток соғу қауіпін жоғарылатады.
Электр куралын сыртта пайдаланғанда сыртқы жайлар үшін сай кабельді пайдаланыңыз. Сыртта пайдалануға жарамды кабельді пайдалану ток соғу қауіпін төмендейді.
▶ Егер электр құралын ылғалды жерде пайдалану керек болса, онда қөрғайтын өшіру құрылғысы (RCD) арқылы қөрғалған тоқ желісін пайдаланыңыз. RCD пайдалану тоқ соғу қауіпін төмендетеді.

Жеке қауіпсіздік

Электр куралды пайдалануда абай болыңыз, жұмысыңызды бақылаңыз және парасатты пайдаланыңыз. Электр куралды шаршаған кезде немесе есірткі, алкоголь немесе дәрі әсер еткен кезде пайдаланбаңыз. Электр куралын пайдалану

224|Қазақ

кезінде аңсыздық ауыр жеке жаракаттануға алып келуі мүмкін.

Жеке қорғайтын жабдықтарды пайдаланыңыз. Әрдайым көз қорғанысын тағыңыз. Шаң маскасы, сырғанбайтын қауіпсіздік аяқ киімдері, шлем немесе есту қорғаныштары сияқты қорғағыш жабдықтары тиісті жағдайларда қолданып жеке жарақаттануларды кемейтеді.

Кездейсоқ іске қосылудың алдын алу. Тоқ көзіне және/немесе батареялар жинағына қосудан алдын, құралды көтеру немесе тасудан алдын өшіргіш өшік қүйде болувына көз жеткізіңіз. Электр құралын саусақты өшіргішке қойып тасу немесе қосқышы қосулы электр құралын тоққа қосу сәтсіз оқифага алып келуі мүмкін.

Электр құралын қосудан алдын келген реттеу сынасын немесе кілтті алып қойыңыз. Электр құралының айналатын белігінде қалған кілт немесе сына жеке жаракаттануға алып келуі мүмкін.

Көп куш істетпеніз. Әрдайым тиісті таяныш пен тең салмақытылқты сақтаңыз. Бул күтілмеген жағдайларда электр күралдың бақылануын сақтайды.

▶ Тиісті киім киїціз. Бос киім мен өшекейлерді киймеңіз. Шашыңыз бен киімдерді жылжымалы бөлшектерден алыс ұстаңыз. Бос киімдер, өшекейлер немесе үзын шаш жылжымалы бөлшектер арқылы тартылуы мүмкін.

▶ Егер шаң шығарып жинау жабдықтарына қосу құрылғылары берліген болса, онда олар қосулы болуына және тиісті ретте қолдануына көз жеткізіңіз. Шаң жинауды пайдалану шаңға байланысты зияндарды кемейтеді.

Аспаптарды жиї пайдаланып жаксы білгеннен соң масайрап кетпей қауіпсіздік принциптерін елемей отырмаңыз. Абайсыз әрекет секунд ішінде ауыр жаракаттануға алып келуі мумкін.

НАЗАР АУДАРЫНЫЗ! Энергиямен жабдыктаудың толыктай не жекелей тоқтатылуы немесе энергиямен жабдыктауды басқару тізбегінің ақаулануы салдарынан электр құралының жұмысында кідіріс пайда болған жағдайда, бұғатталмағандығына көз жеткізіп (болған жағдайда) барып, ажыратқышты Выкл. (Өшіру) қалпына келтіріңіз. Желілік ашаны розеткадан шығарыңыз немесе алып – салмалы аккумуляторды ажыратыңыз. Осы әрекет арқылы бақыланбайтын қайта іске қосылудың алдын аласыз.

Аталмыш пайдалану женіндегі нускаулыкça сэйкес білікті қызметкерлер құрамына электр құралын реттеу, монтаждау, қолданысқа енгізу және офан қызмет көрсету әрекеттерімен таныс тулғалар жатады.

Электр құралымен жұмыс істеуге 18 жасқа толған, техникалық сипаттаманы, пайдалану жөніндегі нұсқаулықты және қауіпсіздік ережелерін оқып шыққан түлғаларға рұқсат етіледі.

Дене, сезім немесе ақыл-ой қабілеттері шектеулі немесе тәжірибесі мен білімі жеткіліксіз адамдар

олардың қауінсіздігі үшін жауапты түлғаның бақылауында болмаса немесе электр құралын пайдалану бойынша нұсқау алмаған болса, бұйымды пайдаланбауы тиіс.

Электр куралдарын пайдалану және күту

▶ Куралды аса көп жуктемеціз. Жумысыңыз үшін жарамды электр күралын пайдаланыңыз. Жарамды электр күралымен керекті жұмыс аймағында дұрыс әрі сенімді жұмыс істейсіз.
Ажыраткышы дурыс емес электр куралын пайдаланбаңыз. Косуға немесе өшіруге болмайтын электр куралы кауіпіті болып, оны жөндеу кажет болады.
Жабдыктарды реттеу, бөлшектерін алмастыру немесе электр күралдарын қоймаға қою алдында, ашаны қуат көзінен ажыратыңыз және/немесе аккумуляторы алмалы-салмалы болса, оны электр күралынан алып тастаңыз. Бүл сақтық әрекеті электр күралдың байқаусыз қосылуына жол бермейді.
▶ Пайдаланылмайтын электр құралдарды балалар қолы жетпейтін жайға қойыңыз. Осыларды білмейтін немесе осы ескертпелерді оқымаған адамдарға бүл құралды пайдалануға жол берменғіз. Тәжірібесіз адамдар қолында электр құралдары қауіпті болады.
Электр куралдарын мен керек-жарактарын укыпты кутіңіз. Козғалмалы бөлшектердің кедергісіз істеуіне және кептеліп қалмауына, бөлшектердің ақаусыз немесе зақымдалмаған болуына, электр күралының зақымдалмағанына көз жеткізіңіз. Зақымдалған бөлшектері бар күралды пайдаланудан алдын жөндеңіз. Электр күралдарының дұрыс күтілмеуі жазатайым оқифаларға себеп болып жатады.
Кескіш аспаптарды өткір және таза күйде сақтаңыз. Дұрыс күтілген және кескіш жиектері өткір кескіш аспаптар аз кептеліп, кесілетін бетке оңай бағытталады.
Электр күралын, жабдыктарды, алмалы-салмалы аспаптарды және т.б. осы нусқауларға сай пайдаланыңыз. Сонымен жұмыс шарттарымен орындайтын әрекеттерге назар аударыңыз. Электр күралдарын арналмаған жұмыстарда пайдалану қауіпті.
▶ Колтутқалар мен қармау беттерін құргғақ, таза және май мен ластан таза ұстаңыз. Сырғанақ қолтутқалар мен қармау беттері күтілмеген жағдайларда сенімді қолдану мен бақылауға жол бермейді.

Батарея күралын пайдалану және күту

▶ Тек өндіруші сипattaған зарядтағышмен қайта зарядтаңыз, Батарея жинағының бір туріне сай зарядтағыш басқа батарея жинағымен қолдануда өрт қауіпіне адып келуі мүмкін.
Электр куралдарын тек арнайы тағайындалған батарея жинақтарымен пайдаланыңыз. Кез келген

баска батарея жинақтарын пайдалану жаракаттану мен өрт қауіпіне алып келеді.

▶ Егер батарея жинағы қолдануда болмаса, оны түйреуіш, тиын, кілт, шеге, буранда немесе басқа кіші метал заттардан ұстаңыз, олар бір терминалдан басқасына байланыс жасауы мүмкін. Батарея терминалдарын қосу күйік немесе өртке алып келуі мүмкін.
Дурыс емес пайдалануда батареядан суйыктық ағуы мүмкін, оған тимеңіз. Егер тиіп қалсаңыз, сумен шайып тастаңыз. Егер суйыктық көзге тисе дәрігерге хабарласыңыз. Батареядан шаққан суйыктық қозу немесе күйіктерге алып келуї мүмкін.
Закымдалған немесе өзгертілген батарея жинақтарын пайдаланбаңыз. Закымдалған немесе өзгертілген батареялар өртке, жарылуға немесе жақақаттуға алып келуі мүмкін кездейсок әрекеттерге алып келуі мүмкін.
Батарея жинағын немесе куралын өртке немесе қатты температураға салдырмаңыз. 130 °C жоғары температураларда жарылыс болуы мүмкін.
Барлык зарядтау нускауларын орындап батарея жинафын нускауларда белгіленген температура аукымынан тыс жағдайда зарядтамаңыз. Дурыс емес зарядтау немесе белгіленген аукымнан тыс температурада зарядтау батареяны закымдан өрт қауіпін жоғарылатуы мүмкін.

Кызмет көрсету

Электр құралына маманды жөндеуші тек бірдей қосалқы бөлшектермен қызмет көрсетуі көрек. Бүл электр құралының қауіпсіздігін сақталуын қамтамасыз етеді.
Закымдалған батарея жинақтарын ешкашан пайдаланбаңыз. Батарея жинақтарын тек өндіруші немесе өкілетті қызмет көрсету жабдықтаушысы арқылы орындалуы мүмкін.

Металл кескіш араларға арналған қауіпсіздік техникасының нүсқаулары

Жумыс куралы айналымдарының үйғарынды саны электр-құралында-көрсетілген максимальды айналымдар санына -тең-болуы-керек. Есептелген жылдамдығынан тезірек істеп түрган керек-жарактар сынуы, ұшып кетүі мүмкін.
▶ Эрдайым сіз таңдаған ара дискісі ўшін өлшемі мен пішіні жарамды, зақымдалмаған қыскыш фланецтерді пайдаланыңыз. Жарамды фланецтер ара дискісін тіреп, оның сынып қалу мүмкіндігін төмендетеді.
Пайдаланатын жумыс куралының сыртқы-диаметрі мен-қалындығы электр-қуралының-өлшемдеріне сай-болуы-керек. Дұрыс тандалмаған керек – жарактар дұрыс-қорғалмауы және- бақылаудан шығуы мүмкін.
▶ Ара дискілері мен фланецтер электр құралының шпинделімен толықтай үйлесімді болуы тиіс.

Электр құралының шпинделімен үйлесімді емес алмалы-салмалы аспаптар біркелкі емес айналады, қатты дірілдейді және бақылау мүмкіндігінен айырылуға әкелуі мүмкін.

Закымдалған ара дискілерін пайдаланбаңыз. Әр пайдаланудан бұрын ара дискілерінде сынықтар мен жарықтардың бар-жоғын тексеріңіз. Электр құралын немесе ара дискісін түсіріп алсаңыз, оның зақымдалған-зақымдалмағанын тексеріп шығыңыз немесе зақымдалмаған ара дискісін пайдаланыңыз. Ара дискісін тексеріп орнатқаннан кейін, өзіңіз бен айналадағы адамдарды айналатын ара дискісінің жазықтығынан шығарып, электр құралын бір минут ішінде ең жоғары айналу жилігімен жұмыс істетіңіз. Зақымдалған ара дискілері көбінесе осы сынақты еткізу кезінде анықталады.
Жеке-қорғаныс құралдарын (қауіпсіздік көзілдірігін, қорғаныс қалқаны, бас киім және т.б.) пайдаланыңыз. Пайдалануға байланысты қорғағыш масканы, қауіпсіздік көзілдіріктерін қолданыңыз. Керек болғанда, шаң маскасын, құлақ қорғағыштарын, қолғап және кіші абразивті бөлшектерді немесе дайындама бөлшектерін ұстай алатын шеберхана алжапқышын пайдаланыңыз. Түрлі-жұмыстар барысында пайда болатын ұшатын-бәтен бөлшектерден-қорғайтын қауіпсіздік көзілдірігін пайдаланыңыз. Шаң маскасы немесе респиратор ұсақ бөлшектерден, шаңнан қорғауы керек. Қзак шулар есту-қабілетін жоғалтуға әкелуі мүмкін.
Баска адамдардың жумыс аймағынан қауіпсіз арақашықтықта түрганына көз жеткізіңіз. Жумыс аймағына кіретін әрбір адам жеке қорғаныс жабдығын киіп жүруі қажет. Дайындаманың немесе бұзылған алмалы-салмалы аспаптың сынықтары лақтырылып, тікелей жумыс аймағынан тыс жерге де зақым келтіруі мүмкін.
Электр·куралының·желдету·саңылауларын жиі тазартыңыз.

Козгалтыш·желдеткіші·корпус·ішіне·шаң тартып, ·метал үнтағының жиналуы·электр·тогымен жаракаттану қауіпін тудыруы мүмкін.

Электр куралын жанатын материалдарға жақын пайдаланбаңыз. Электр-қуралын-ағаш-сияқты-тез түтанатын бетте-орнатқанда-пайдаланбаңыз. Ушқындар-осы-материалдарды түтандыруы мумкін.
Суыткыш суйыктыкты кажет ететін жумыс куралын · пайдаланбаңыз. Су·немесе-басқа·да суыткыш суйыктыкты пайдалану электр-тоғының·соғуына·алып·келуі·мүмкін.

Кері сокқы және тиісті-ескерту нүскамалары

Кері соккы ілініп қалған немесе бұғатталып айналған ара дискісінен пайда болатын кенет реакция болып табылады. Ілініп қалу немесе бұғатталу айналып түрган алмалы-салмалы аспаптың кенет тоқтап қалуына әкеледі.

226|Қазақ

Нэтижесінде бақыланбайтын абразивті кескіш агрегат пайдаланушыға қарай жоғары удейді.

Ара дискісі дайындамада турып қалса немесе бұғатталса, дайындамаға батып қалған ара дискісінің жиегі қысылып қалуы және нәтижесінде ара дискісінің дайындамадан ыршуына немесе кері сокқыға әкелуі мүмкін. Мүндай жағдайда да ара дискілері сынуы мүмкін.

Кері соққы электр құралын дұрыс пайдаланбаудан немесе пайдаланушының қателігінен пайда болады. Муны төменде сипатталғандай тиісті сақтық шараларын қолдану арқылы болдырмауға болады.

Электр-құралын-мықтап ұстаңыз, денеңіз-бен-қолыңыз кері сокқыға қарсылық-қөрсете-алатын-қуйде-ұстаңыз.:. Сақтық шаралары сақталатын болса, пайдаланушы-жоғары-бағытталған кері сокқыны бақылауына ала алады.
▶ Айналып турған ара дискісінің алдындағы және артындағы аймакқа жақындамаңыз. Кері сокқы орын алған жағдайда, абразивті кескіш агрегат пайдаланушыға қарай жоғары қозғалады.
▶ Шынжырлы немесе ағаш жоңқасына арналған дискіні және саңылау ені 10 мм шамасынан артық болған сегменттерге бөлінген алмасты дискіні пайдаланбаңыз. Мүндай алмалы-салмалы аспаптар жиї кері соққыны тудырады немесе электр күралын бақылау мүмкіндігінен айырылуға апарып соғады.
▶ Ара дискісінің бугатталуын немесе артық басу қысымын болдырмаңыз. Тым терең кесіктер жасамаңыз. Ара дискісіне артық жуктеме түсіру оның еңкеюіне және бугатталуына әкеледі және осылайша кері сокқының немесе ара дискісінің сыну мумкіндігін артырады.
▶ Егер ара дискісі кысылып қалса немесе жумыста үзіліс жасасаңыз, электр құралын өшіріп, ара дискісі токтағанша абразивті кескіш агрегатты қозғалыссыз ұстаңыз. Еш жағдайда әлі айналып жатқан ара дискісін кесілген жерден шығаруға арекеттенбекіз, әйтпесе кері сокқы пайда болуы мүмкін. Қысылу себебін анықтаңыз және жойыңыз.
Электр куралы элі дайындамада болған кезде, оны қайтадан іске қоспаңыз. Кесуді жалғастырмай тұрып, ара дискісіне толық айналу жиілігіне жетуге мүмкіндік беріңіз. Кері жағдайда ара дискісі тұрып қалуы, дайындамадан ыршуы және кері сокқыға әкелуі мүмкін.
Ara дискісінің қысылып қалуынан кері соққы қаупін барынша азайту үшін үлкен дайындамаларды тіреңіз. Улкен дайындамалар өз салмағынан майысуы мүмкін. Дайындаманы ара дискісінің екі жағынан, кесік сызығының жанында да, жиекте де тіреу керек.
Дайындаманы устау үшін мумкін болса қысқыштарды пайдаланыңыз. Дайындаманы қолмен үстасаңыз, қолыңызды ара дискісінен кемінде 100 мм қашықтықта ұстаңыз. Қысу үшін немесе қолмен устау үшін тым кіші бөлшектерді

кесу үшін бул араны пайдаланбаңыз. Егер қолыңыз ара дискісіне тым жақын болса, дискіге тиюден шығатын үшқындардан жақақаттану қауіпі жоғары болады.

▶ Дайындама туракты болып тіреуіш пен устелге қысылуы немесе тірелуі керек. Дайындаманы дискіге жылжытпаңыз немесе қолмен апармаңыз. Қысылмаған немесе жылжымалы дайындамалар жоғары жылдамдықта лақтырылып жақақаттауы мүмкін.

Араны дайындамаға басыңыз. Араны дайындамадан тартпаңыз. Кесік істеу үшін ара басын көтеріп, дайындама жоғарысынан кеспей өткізіңіз, қозғалтқышты іске қосыңыз, ара басын төмен басып, араны дайындамаға басыңыз. Тартып аралау ара дискісін дайындама үстіне шығарып, дискіні операторға қарай лактыруы мүмкін.

▶ Колыңызды ешкашан ара дискісінің алдында немесе артында кесу сызығына қоймаңыз. Басқа қолмен дайындаманы ұстау, мысалы, дайындаманы ара дискісінің өң жағында сол қолмен ұстау немесе терісі өте қауіпті.

Ара дискісі айналып турған кезде, бекіткіш астына қол сукпаңыз. Қол мен айналып турған ара дискісінің арасындағы 100 мм шамасындағы қауіпсіз арақашықтықтан асырмаңыз (ара дискісінің екі жағына да қолданылады). Айналып жатқан ара дискісінің қолыңызға дейінгі арақашықтығы анықталмауы және сіз ауыр жақақат алуыңыз мүмкін.

Кесуден алдын дайындаманы тексеріңіз. Егер дайындама қисайтылған немесе деформацияланған болса, оны сыртқы қисайтылған жағымен тіреуішке қысыңыз. Әрдайым кесік бойы дайындама, тіреуіш және үстел арасында аралық болмауына көз жеткізіңіз. Бұрылған немесе қисайған дайындамалар ширап, жылжып не айналып түрган ара дискісін қысып қалуы мүмкін. Дайындамада шеге немесе басқа бөгде денелер болмауы тис.

Электр куралын устелде баска куралдар болмағанда ғана пайдаланыңыз; үстел үстінде тек дайындама болуы тиіс. Айналып түрған ара дискімен жанасатын шағын қалдықтар немесе баска заттар жоғары жылдамдықлен лактырылуы мүмкін.

▶ Бір уакытта тек бір ғана дайындаманы аралаңыз. Жинап қойылған бірнеше дайындамалар дұрыс қысылмай не бекітілмей аралау кезінде дискіні қысуы немесе жылжуы мүмкін.

▶ Сондыктан электр құралын пайдаланбас бұрын тегіс әрі берік жұмыс бетіне қойыңыз. Тегіс әрі берік жұмыс беті электр құралының тұрақсыз болуына жол бермейді.

Жумысыңызды жоспарлаңыз. Еңіс немесе көлбеу бұрышының параметрін өзгерткеніңізде, реттелетін тіреуіш дайындаманы устауға дұрыс реттелгенін және дискіні немесе қорғау жүйесіне

тимеуіне көз жеткізіңіз. Аспапты "КОСУ"дан алдын және үстелде дайындама болмағанда ара дискісін бутін симуляциялық кесіктен өткізіп, кедергі болмауына және тіреуіш кесілмеуіне көз жеткізіңіз.

Устелдің жоғарғы жағынан кең немесе үзын болған дайындамалар үшін, мысалы, үстел үзартқыштары немесе таяныштар арқылы өлшенген тіректерді қамтамасыз етіңіз. Электр құралының үстелінен үзын немесе кең болған дайындамалар берік тірелмеген жағдайда аударылып кетуі мүмкін. Кесілген металл бөлігі немесе дайындама аударылған жағдайда, астыңғы қорғаныш қаптама кетерілуі немесе айналып түрған дискіден бақылаусыз лактырылуы мүмкін.
Устел кецейткіші немесе қосымша тіреуі орнына баска адамды пайдаланбаңыз. Дайындама тұрақты бекітілмесе дискі қысылуы немесе дайындама кесу кезінде жылжып, сізді не кемекшіңізді айналып түрған дискіге жақындатуы мүмкін.
Кесілген бөлшек тұрып қалмауы немесе айналып түрган ара дискісіне басылмауы тиіс. Шектелген болса, мысалы, ұзындық шектеулері арқылы, кесілген бөлшек дискіге қысылып қатты лақтырылуы мүмкін.
▶ Шыбык немесе кубыр сиякты домалақ материалдар үшін әрдайым қыскыш немесе бекіткішті пайдаланыңыз. Шыбыктар кесілгеннен соң домалап кетуі мумкін, мұнда дискі тістеп дайындаманы қолыңызбен бірге дискіге тартуы мумкін.
▶ Дайындамага тиюден алдын дискі толык жылдамдығына жетуі керек. Бул дайындама лактырылу қауіпін кемітеді.
▶ Дайындама қысылып қалған немесе диск бұғатталған жағдайда, электр құралын өшіріңіз. Барлық жылжымалы бөліктер төқтап қалғанша күтіңіз, желілік ашаны суырып алыңыз және/немесе аккумуляторды шығарыңыз. Содан кейін қысылып қалған материалды алып тастаңыз. Мүндай бұғатталған затты ажырату әрекетін жалғастырғанда, бақылау мүмкіндігінен айырылуыңыз немесе электр құралына зақым келтіруіңіз мүмкін.
Аралауды аяктағаннан соң өшіргішті жіберіп, ара басын төмен үстап, кесілген бөлшекті шығағар алдын дискінің тоқтауын күтіңіз. Дискі айналып түрған кезде оған қолды жақындату өте қауіпті.
Толык емес кесікті орындағанда немесе өшіргішті жібергенде тутқаны ара басы толығымен төменгі күйге түскенше қатты ұстаңыз . Араның токтау әрекеті ара басын кездейсок төменгі тартып жақақаттану қауіпіне алып келуі мүмкін.
Электр құралы жұмыс істеп түрғанда кесу қалдықтарын және т.б. кесу аймағынан шығармаңыз. Манипуляторды әрдайым алдымен қозғалыссыз күйге келтіріп, электр құралын өшіріңіз.
Жумыстан соц аралау дискісіне суығанша тимеңіз. Аралау дискісі жұмыс істеген кезде қатты қызады.
Жумыс орнын таза устаңыз. Материал коспалары өте қауіпті. Жеңіл метал шаңы жанып жарылуы мүмкін.

▶ Тез кесетін болаттан жасалған, төзімділігі жоғары аралау дискілерін пайдаланбаңыз. Мүндай аралау дискілері оңай сынуы мүмкін.
▶ Өтпес, жарылған, кисатылған немесе зақымдалған аралау дискілерін пайдаланбаңыз. Аралау дискілері немесе ауытқыған тістер енсіз кесуге, артық үйкеліске, тұрып қалуға және кері соққыға әкелуі мүмкін.
▶ Ілдірік тесіктері дурыс пішімде (ромб) және өлшемде болатын жүздерді пайдаланыңыз.

Араның орнату құралдарына сай болмаған жүздер теңерімде болмай, бақылау жоғалтуына алып келеді.

▶ Корғағыш қаптаманың дұрыс істеп, бос жылжуын қамтамасыз етіңіз. Корғағыш қаптаманы ешкашан ашық жағдайында қыспаңыз.
▶ Еденді металл жоңçasы мен материал қалдығынан таза устаңыз. Сырғанап кетуіңіз немесе сүрініп қалуыңыз мүмкін.
Электр куралын жумыс аймағында өнделетін дайындамаға дейін реттегіш куралдар, металл жоңқасы және т.б. болмағанда ғана пайдаланыңыз. Айналып түрған ара дискісімен жанасатын металл бөліктері немесе басқа бөгде заттар пайдаланушыға жоғары жылдамдықпен тиюї мүмкін.
▶ Курал толык тоқтағаныша оне ешкашан қалдырмаңыз. Әлі айналып түрган алмалы-салмалы аспаптар жаракаттануларға алып келуі мүмкін.
▶ Ара дискісін тек қосулы күйінде дайындамаға апарыңыз. Әйтпесе ара дискісі дайындамаға ілініп, кері сокқы қаупі туындайды.
▶ Ешкашан электр құрал үстіне түрмаңыз. Электр құралы түсіп сіз аралау дискісіне тисеңіз қатты жаракаттанулар пайда болуы мүмкін.
Электр құралын тек құрғақ кесіктер үшін пайдаланыңыз. Электр құралының ішіне су кірсе, ол электр тоғының соғу қауіпін арттырады.
Аккумулятор зақымдалған немесе дұрыс пайдаланылмаған жағдайда, одан бу шығуы мүмкін. Аккумулятор жанып немесе жарылып қалуы мүмкін. Таза ауа ішке тартыңыз және шағымдар болса, дәрігердің көмегіне жүгініңіз. Бу тыныс алу жолдарын тітіркендіруї мүмкін.
▶ Аккумуляторды өзгертпеціз және ашпаңыз. Кыска түйықталу қаупі бар.
▶ Шеге немесе бурауыш сиякты үшты заттар немесе сыртқы әсер арқылы аккумулулятор закымдануы мүмкін. Бул қыска түйықталуға алып келіп, аккумулятор жануы, түтін шығаруы, жарылуы немесе қызып кетуі мүмкін.
- Аккумуляторды тек өндіруші өнімдері үшін пайдаланыңыз. Сол арқылы аккумуляторды қауіпті, артық жуктеуден сақтайсыз.

228|Қазақ

Аккумуляторды, жылудан, сондай-ак, мысалы, үздіксіз күн жарығынан, оттан, кірден, судан және ылғалдан қорғаңыз. Жарылыс және қыска түйықталу қаупі туындайды.

Электр құралындағы ескертүлер анық көрінетін болсын.
▶ Абай болыңыз – егер осы жерде берілген пайдалану немесе түзету құралдарынан басқа құралдан пайдаланса немесе басқа жұмыс әдістері орындалса бүл қаупті сәулеге шалынуға алып келуі мүмкін.
▶ Орнатылған лазерді басқа түрdegі лазерге алмастырмаңыз. Осы электр құралына сай болмаған лазер адамдар үшін қауіпті болуы мүмкін.
Лазер курылғысында ешқандай өзгерту орындамаңыз. Осы пайдалану нұсқаулығында сипатталған реттеу мүмкіндіктерін қауіпсіз пайдалану мүмкін.

Белгілер

Төменdegі белгілер электр күралды пайдалануда маңызды болуы мүмкін. Белгілер менен олардың мағыналарын жаттап алыңыз. Белгілерді дұрыс түсіну сізге электр күралын дұрыс әрі сенімді пайдалануға көмектеседі.

Белгілер мен олардың мағынасы

Лазер сәулесі Сәулеге тікелей қарамаңыз 2-класты тутынушы лазер құрылғысы

Электр құралы айналып түрганда, аралау аймағына қол сүқпаңыз. Ара дискісіне тию жаракаттану қаупін тудырады.

Кулак қорғанысын тағыңыз. Шуыл әсерінен есту қабілетіңіз зақымдануы мүмкін.

Корғаныш кезілдірікті киіңіз.

Шацнан қорғайтын масканы киіңіз.

Ара төсемінің өлшемдерін ескеріңіз (ара төсемінің диаметрі D, саңылау диаметрі d). Саңылау диаметрі d аспап

Белгілер мен олардың мағынасы

шпинделіне бос куыссыз сәйкес келуі керек. Егер жалғастырғыш тетікті пайдалану керек болса, жалғастырғыш тетік өлшемдері ара төсемінің қалынддығына және саңылау диаметріне және аспап шпинделінің диаметріне сәйкес болғанына көз жеткізіңіз. Мүмкіндігінше ара төсемімен бірге жеткізілген жалғастырғыш тетіктерді пайдаланыңыз.

Ара төсемінің диаметрі D белгідегі дерекке сәйкес келуі керек.

Сондай-ак "Техникалык деректер" тарауындағы "Жарамды ара төсемдерінің өлшемдері" белімін караңыз.

Бурыштық тіректі бекіту үшін қыскыш түтқаны бейімдей отырып бірнеше рет сағат тілінің бағытымен шегіне дейін бураңыз.

Бурыштык тіректі босату ушін крыскыш тутканы бейімдей отырып бірнеше рет сағат тілінің бағытына қарсы шегіне дейін бураңыз.

Өнім және қуат сипаттамасы

Барлық қауіпсіздік нусқаулықтарын және ескертпелерді оқыңыз. Техникалық қауіпсіздік нусқаулықтарын және ескертпелерді сақтамау тоқтың соғуына, өрт және/немесе ауыр жақақаттануларға алып келуі мүмкін.

Пайдалану нүсқаулығының алғы бөлігінің суреттерін ескеріңіз.

Максаты бойынша колдану

Электр құралы тік қойылатын құрылғы ретінде ара төсемдерінің көмегімен металл заттектерде бойлық және көлденең кесіктерді тік жүріспен немесе 45° шамасына дейінгі көлденең еңіс бұрыштарында су пайдаланбай орындауға арналған.

Бул өнім EN 50689 стандартына сәйкес түтынушы лазерлік өнімі болып табылады.

Көрсетілген курамды бөлшектер

Көрсетілген құрамды бөлшектердің нөмірлері графикалық беттегі электр құралының көрсетіліміне қатысты болып келеді.

(1) Түтка
(2) Iске косылудан коргайтын кулып
(3) Лазер корғаныш калпақшасы
(4) Шпиндель бекіткіші

(5) Маятниктік қорғаныш қаптама
(6) Жонка шыбысы
(7) Бұрыштық тіректі бекітуге арналған қыскыш иінтірек
(8) Бекіткіш шпиндель
(9) Жылдам кулыптан босату куралы
(10) Шпиндель түткасы
(11) Алты қырлы дөңбек кілт
(12) Монтаждык саңылаулар
(13) Аралау устелі
(14) Бурыштык тірек
(15) Еңіс бұрышын (көлденең) реттеуге арналған қыскыш түтқа
(16) Тасымалдауға арналған бекіткіш
(17) Лазер сәулесінің шығысы
(18) Лазер ескерту тактасы
(19) Ажыраткыш
(20) Кубыр калыбы
(21) Жоңка жылжымалы жәшігі
(22) Аккумулятор ^a)
(23) Аккумуляторды босату түймесі ^3)
(24) Тасымалдау туткасы
(25) Корғаныш каптама
(26) Лазерге арналған ажыратқыш (кесік сызығының қиылысу белгісі)
(27) Ара төсемін бекітуге арналған алты қырлы дөңбек бұранда
(28) Кыскыш фланец
(29) Ара төсемі
(30) Iškí kýskýw flanec
(31) Еңіс бұрышының шкаласы (көлденен)
(32) Жонка жылжымалы жэшігінің тасымалдауға арналған бекіткіші
(33) Лазерді орналастыруға арналған реттегіш буранда (параллельдік)

a) Бейнеленген курамдас бөлшектер стандарттык жеткізу көлеміне кірмейді.

Техникалықдеректер

Аккумуляторлық металл кескіш ара		GCD 18V-355
Өнім нөмірі		3 601 M59 0..
Номиналды кернеу В 18	=
Бос жүріс күйіндегі айналу жилігі	мин ^-1	1300
Лазер түрі нм 650
	мВт < 1
Лазер класы 2
Салмағы ^A)	кг 19,8

Аккумуляторлық металл кескіш ара	GCD 18V-355
Зарядтау кезіндегі ұсынылатын қоршаған орта температурасы	°C 0 ... +35
Жұмыс кезіндегі ^9) және сақтау кезіндегі рүқсат етілген қоршаған орта температурасы	°C -20 ... +50
ұсынылатын аккумуляторларGBA 18V...	ProCORE18V...
ұсынылатын зарядтағыш құрылғылар	GAL 18...GAX 18...GAL 36...

Жарамды ара төсемдерінің өлшемдері

Ара төсемінің макс. диаметріD	мм 355
Орта диск қалындығы мм 1,8–2,5
Саңылау диаметріd	мм 25,4

A) Аккумуляторсыз салмағы (аккумулятор салмағын http://www.bosch-professional.com веб-сайтында караңыз)

В) температура < 0 °C болғанда жұмыс күші шектелген көлемде болады

Мәндер өнімге байланысты взгешеленуі мүмкін, сондай-ақ пайдалану және қоршаған орта шарттарына бағынуы мүмкін. Қосымша акпаратты мына мекенжай бойынша қараңыз: www.bosch-professional.com/wac.

Шуыл бойынша акпарат

EN IEC 62841-1 бойынша есептелген шуыл эмиссиясының көрсеткіштері.

Электр құралының амплитуда бойынша есептелген шуыл деңгейі әдтте келесідей болады: дыбыстық қысым деңгейі 91 дБ(А); дыбыстық қуат деңгейі 100 дБ(А). К дәлсіздігі = 3 дБ.

Кулак корфанысын тағыңыз!

Осы ескертпелерде берілген шуыл шығару мәні нормалық өлшеу әдісі бойынша есептелген болып электр құралдарды бір-бірімен салыстыру үшін пайдаланылуы мүмкін. Ол шуыл шығару мәнін шамалап өлшеу үшін де жарамды.

Берілген шуыл шығару мәні электр құралының негізгі жұмыстары үшін берілген. Егер электр құрал басқа жұмыстар үшін басқа алмалы-салмалы аспаптар менен немесе жетімсіз күтумен пайдаланылса шуыл шығару мәндері өзгереді. Бул жұмыс барысындағы шуыл шығару мәнін артырады.

Шуыл шығару мәнін нақты есептеу үшін құрал өшірілген және қосылған болып пайдаланылмаған уақыттарды да ескеру қажет. Бул жұмыс уақытындағы шуыл шығару мәнін төмендетеді.

Аккумулятор

Bosch компаниясы аккумуляторлық электр құралдарын аккумуляторсыз да сатады. Электр құралыңыздың

230|Қазақ

жеткізілім жиынтығында аккумулятордың бар-жоғын қаптауыштан біліп алуға болады.

▶ Тек техникалық мәліметтерде жазылған зарядтау құралдарын пайдаланыңыз. Тек қана осы зарядтау құралдары сіздің электр құралыңыздың ішінде литий-иондық аккумулятормен сәйкес.

Ескертпе: Литий-ионды батареялар халықаралық тасымалдау ережелеріне сәйкес ішінара зарядталған қүйде жеткізіледі. Аккумулятордың толық қуатын пайдалану үшін оны алғаш рет пайдаланудан бұрын толық зарядтаңыз.

Зарядталған аккумуляторды аккумулятор бекіткішіне тірелгенше енгізіңіз.

Аккумуляторды шығару

Аккумуляторды шығару үшін аккумуляторды босату түймесін басыңыз және аккумуляторды электр күралынан тартып шығарыңыз. Бүл ретте күш салмаңыз.

Аккумуляторда, аккумуляторды босату түймесі байқаусызда басылып кеткенде, оның түсіп кетүнен қөрғайтын 2 құлыптау деңгейі бар. Аккумулятор электр құралына орнатулы болса, оны өз орнында серіппе ұстан тұрады.

Аккумулятор заряды деңгейінің индикаторы

Нускау: әр аккумулятор түрінде заряд деңгейінің индикаторы болмайды.

Аккумулятор заряды деңгейінің индикаторындағы жасыл тусті жарық диодтары аккумулятордың заряд деңгейін көрсетеді. Қауіпсіздік түргысынан заряд деңгейін электр құралының жұмыссыз күйінде ғана шақыруға болады. Заряд деңгейін көрсету үшін заряд деңгейінің индикаторына арналған қнемесе құймесін басыңыз. Мұны аккумулятор шығарылғанда да орындауға болады. Заряд деңгейінің индикаторына арналған түймені басқаннан кейін ешқандай жарық диоды жанбаса, бүл аккумулятордың ақаулы және оны ауыстыру керек екендігін білдіреді.

Уздіксіз жарык 3× жасыл 60-100%

Уздіксіз жарык 2× жасыл 30-60%

Уздіксіз жарык 1× жасыл 5-30%

Жыпылыктайтын жарык 1× жасыл 0-5%

Уздіксіз жарык 5× жасыл 80-100%

Уздіксіз жарык 4× жасыл 60-80%

Уздіксіз жарык 3× жасыл 40-60%

Уздіксіз жарык 2× жасыл 20-40%

Уздіксіз жарык 1× жасыл 5-20%

Жыпылыктайтын жарык 1× жасыл 0-5%

Аккумуляторды оңтайлы пайдалану туралы нускаулар

Аккумуляторды сүйықтықтардан және ылғалдан қорғаңыз.

Аккумуляторды тек –20 °C ... 50 °C температура аукымында сактаңыз. Аккумуляторды жазда көлікте қалдырмаңыз.

Аккумулятордың желдету тесігін жүмсақ, таза және құрғақ қылшақлен мұқият тазалаңыз.

Пайдалану мерзімінің айтарлыктай қыскаруы аккумулятордың ескіргенін және ауыстыру керектігін білдіреді.

Коқыстарды қайта өндеу туралы нүсқауларды орындаңыз.

Жинау

Электр куралында кез келген жумыс откізбес бурын (мысалы, техникалық қызмет көрсету, күралды алмастыру және т.6.) аккумуляторды электр куралынан шығарып алыңыз. Ажыратқышты кездейсок басқан жағдайда, жаракат алу қаупі туындайды.

Жеткізілім жиынтығы

– Жинактағы барлық бөлшектерді абайлап орауыштан шығарып алыңыз.
– Букіл орауыш материалды электр құралы мен жинақтағы керек-жарактардан алып тастаңыз.

Электр құралын алғашқы рет іске қосудан алдын төменде жазылған бөліктердің жинақта барлығын тексеріңіз:

– Ара төсемі орнатылған аккумуляторлық металл кескіш ара
- Алты қырлы дөңбек кілт (11)
- Кубыр калыбы (20)

Нускау: электр куралында закымдардың бар-жоғын тексеріп шығыңыз.

Электр құралын пайдаланудан бұрын қорғаныш аспаптардың немесе сәл зақымдалған бөліктердің ақаусыз және мақсатына сай жұмыс істегенін тексеру керек. Жылжымалы бөліктер ақаусыз жұмыс істегенін және қысылмағанын немесе бөліктердің зақымдалмағанын тексеріңіз. Барлық бөліктер дұрыс

орнатылуы және ақаусыз жұмыс істеуді қамтамасыз ететін пайдалану шарттарына сәйкес келуі керек. Закымдалған қорғаныш аспаптар мен бөліктерді өкілетті шеберханада жәндәу немесе алмастыру керек.

Стационарлық немесе икемді монтаждау

▶ Турақты пайдалануды қамтамасыз ету үшін электр құралын пайдаланудан алдын тегіс бекем жұмыс аймағына (мысалы верстак) орнату керек.Ж.

Жумыс аймағына монтаждау (А суретін қараңыз)

- Электр құралын арнайы бұрандалы қосылыммен жұмыс аймағына бекітіңіз. Бүл ретте саңылаулар (12) пайдаланылады.

Bosch жұмыс үстелінде монтаждау

Bosch ұсынған GTA жұмыс үстелдері электр құралдарын биқтгі реттелетін аяқтары арқылы кез келген бетте бекітеді. Жұмыс үстеліндегі дайындама тіреуіштері ұзын дайындамаларды тіреуге арналған.

Жумыс устелі жинағындағы барлық ескертулер мен нұсқаулықтарды оқыңыз. Ескертпелер мен нұсқаулықтарды сақтамау тоқтың соғуына, өрт және/немесе ауыр жаракаттануларға алып келуі мүмкін.
Электр құралын орнатудан алдын жұмыс үстелін дұрыс құрыңыз. Бұзылу қауіпін болдырмау үшін мінсіз құру маңызды болып қалады.
– Электр құралын тасымалдау қүйіне келтіріңіз.
– Катысты адаптерді астынан аралау устеліне (13) монтаждаңыз. Адаптердің толық монтаждау бойынша нүсқаулығын устаныңыз.
– Адаптерді жұмыс үстелінің ұстағыштарына бұрап орнатыңыз.

Икемді монтаждау (усынылмайды!)

Ерекше жағдайларда электр құралын жұмыс аймағына берік монтаждау мүмкін болмаса, көмек ретінде аралау үстелінің (13) аяқтарын тиісті тірекке (мысалы, верстак, тегіс еден және т.б.) электр құралын бекітпей қоюға болады.

Ара дискісін алмастыру (В1–В3 суреттерін караныз)

▶ Шпиндель бекіткішін (4) тек аспап шпинделі токтап турғанда пайдаланыңыз. Әйтпесе электр құралын зақымдауыңыз мүмкін.
Аралау дискісін орнату кезінде қорғағыш қолғап киіңіз. Аралау дискісіне тигенде жаракат алу қаупі бар.

Максималды рүқсат етілген жылдамдығы электр күралыңыздың бос айналу моментіне жоғары болған аралау дискілерін пайдаланыңыз.

Тек осы электр құралының өндірушісі ұсынған және сіз өндейтін материалға сәй аралау дискілерін пайдаланыңыз. Бүл аралауда ара тістерінің қызып кетуіне жол бермейді.

Ара дискісін алып тастау

• Электр құралын жұмыс күйіне келтіріңіз.
• Маятникік қорғаныш қаптаманы (5) артқа қайырып, оны осы күйде ұстаңыз.
  – Алты қырлы дөңбек буранданы (27) жинактағы алты қырлы дөңбек кілтпен (11) бурап, дәл сол уақытта шпиндель бекіткішін (4) тірелгенше басыңыз.
  – Шпиндель бекіткішін (4) басып тұрып, бұранданы (27) сағат тілінің бағытына қарсы бұрал шығарыңыз.
• Кыскыш фланецті (28) алып тастаңыз.
  – Ара төсемін (29) алып тастаңыз.

Ара дискісін орнату

Кажет болса, орнатылатын барлық бөлшектерді орнатпас бұрын тазалап шығыңыз.

– Жаңа ара төсемін (29) ішкі қыскыш фланецке (30) орнатыңыз.
▶ Орнату кезінде тістердің кесу бағыты (ара дискісіндегі көрсеткі бағыты) маятниктік қорғаныш қаптамадағы көрсеткі бағытымен сәйкес келгеніне көз жеткізіңіз!
– Кыскыш фланецті (28) және бұранданы (27) орнатыңыз. Шпиндель бекіткішін (4) тірелгенше басып, бұранданы сағат тілінің бағытымен тірелгенше бұрап бекітіңіз.
– Шпиндель бекіткішін (4) қайта босатыңыз. Қажет болса, түтқаны қолмен жоғары қарай тартыңыз.
- Маятниктік қорғаныш қаптаманы (5), ара тесемі толық жабылғанша, баяу темен қарай жылжытыңыз.

Пайдалану

Тасымалдау кезіндегі қорғаныс (С суретін қараңыз)

Тасымалдау кезіндегі қорғаныс (16) әртүрлі жұмыс орындарына тасымалдау кезінде электр құралын қолайлы пайдалануға көмектеседі.

Электр құралын қорғауышынан босату (жұмыс қүйі)

– Манипуляторды туткасынан (1) сэл төмен басып, тасымалдау кезіндегі корғанысты (16) босатыңыз.
- Тасымалдау кезіндегі корфанысты (16) толык сыртка карай тартыңыз.
- Манипуляторды баяу жоғары карай бағыттаңыз.

Нускау: тасымалдау кезіндегі қорғаныс ішке басылмағанына көз жеткізіңіз, әйтпесе манипуляторды кажетті терендікке бұрау мүмкін болмайды.

Электр құралының қорғауышын орнату (тасымалдау күйі)

– Манипуляторды тасымалдау кезіндегі корғаныс (16) ішке толық басылғанша төмен қарай жылжытыңыз.

232|Қазақ

Көлденец еңіс бұрышын реттеу (D суретін қараңыз)

Көлденен еңіс бұрышын 0° және 45° аралығындағы диапазонда реттеуге болады.

Маңызды реттеу мәндерін шкаладан (31) оқып шығуға болады. 0° мен 45° күйлері тиісті шектік тірекпен қамтамасыз етіледі.

– Кыскыш тутканы (15) сағат тілінің бағытына қарсы 1 рет бұрал босатыңыз. Кыскыш тутканы, бұрыштық тіректі (14) бұрау мүмкін болғанша, бейімдей беріңіз (көтеру – сағат тілінің бағытымен бұрау – түсіру – сағат тілінің бағытына қарсы босату).
- Бұрыштық тіректі (14), аралау үстеліндегі (13) белгі қажетті көлденец еңіс бұрышын шкалада (31) көрсеткенше бұраңыз.
– Кыскыш тутканы (15) сағат тілінің бағытымен 1 рет бурап тартыңыз. Кыскыш тутканы, бұрыштық тірек (14) кайтадан берік бекітілгенше, бейімдей беріңіз (көтеру – сағат тілінің бағытына қарсы бұрау – түсіру – сағат тілінің бағытымен тарту).

Бурыштык тіректі жылжыту (D суретін караңыз)

Дайындаманың аралау үшін оңтайлы күйін реттеу максатында бұрыштық тіректі (14) жылжытуға болады.

– Кыскыш тутканы (15) сағат тілінің бағытына қарсы 1 рет бұрал босатыңыз. Кыскыш тутканы, бұрыштық тіректі (14) жылжыту мүмкін болғанша, бейімдей беріңіз (көтеру – сағат тілінің бағытымен бұрау – түсіру – сағат тілінің бағытына қарсы босату).
– Бұрыштық тіректі (14) ара төсемінен (29) қажетті арақашықтыққа жылжытыңыз. Нусқау: 45° кесіктер жасау үшін бұрыштық тіректі, ол осы белгілеу аймағына қарап тұратындай орналастыру керек.
– Кыскыш тутканы (15) сағат тілінің бағытымен 1 рет бурап тартыңыз. Кыскыш тутканы, бұрыштық тірек (14) кайтадан берік бекітілгенше, бейімдей беріңіз (көтеру – сағат тілінің бағытына қарсы бұрау – түсіру – сағат тілінің бағытымен тарту).

Дайындаманы бекіту

Оңтайлы жұмыс қауіпсіздігін қамтамасыз ету үшін дайындаманы әрдайым мыктап қысу керек. Мыктап қысу үшін тым кішкентай болатын дайындамаларды өндемеңіз. Үзын және ауыр дайындамаларды бос шетінен басып тіреу керек.

G суретіндегі кысу бойынша нүсқауларды орынданыз.

Домалак дайындамалар (Е суретін қараңыз)

– Кубыр қалыбын (20) электр құралының артық жағындағы ұстағыштан алып тастаңыз. Кубыр қалыбы домалак,дайындамалардың қысу жазықтығын үлкейтеді.
- Кубыр қалыбын (20) тежегіш шпиндельдің (8) пластинасына тірелгенше жылжытыңыз.
- Дайындаманы бұрыштық тірекке (14) қойыңыз.

- Тежегіш шпиндельді (8) кубыр қалыбымен (20) дайындамаға жылжытып, дайындаманы шпиндель түтқасының (10) көмегімен қысыңыз.

Бурыштык дайындамалар (F суретін караңыз)

– Кажет болса, кубыр қалыбын (20) тежегіш шпиндельдің (8) пластинасына жылжытыңыз. G суретін (Кысу бойынша нускау ◇) караңыз.
– Дайындаманы бұрыштық тірекке (14) қойыңыз.
- Тежегіш шпиндельді (8) дайындамаға жылжытып, дайындаманы шпиндель түтқасының (10) көмегімен қысыңыз.

Дайындаманы босату

• Шпиндель туткасын (10) босатыңыз.
  – Жылдам күлпын ашу күралын (9) ашып, бекіту шпинделін (8) дайындамадан ары тартыңыз.

Колданыска енгізу

Косу (Н суретін караңыз)

– Электр күралын қолданыска енгізу үшін алдымен іске қосылудан қорғайтын қулыпы (2) ішке жылжытыңыз. Содан кейін ажыратқышты (19) толықтай басып, сол куйде ұстап тұрыңыз.

Нускау: қауіпсіздік түрғысынан ажыратқышты (19) бекітіп қоюға болмайды, оны жұмыс істеу кезінде тұрақты түрде басып түру қажет.

Біркалыпты іске қосу

Электрондык біркалыпы іске қосу құралы қосу кезінде айналу жилігін шектеп, қозғалтқыштың қызмет ету мерзімін үзартады.

Θωργ

- Өшіру үшін ажыратқышты (19) жіберіңіз.

Аралау

Аралау бойынша жалпы нускаулар

Ара дискісін соктығысудан және сокқыдан қорғаңыз. Ара дискісін бүйірлік қысымнан сақтаңыз.

Кисык дайындамаларды өндемеңіз. Дайындаманың жиегі әрдайым орнату үшін тік болуы керек.

Узын және ауыр дайындамалар бос басында басылып тірелуі керек.

Пайдаланушының күйі (І суретін қараңыз)

Электр куралы алдына ара дискісімен бір сызыкка турмай, әрдайым ара дискісінен шетте турыңыз.

Осылайша денеціз ыктимал кері соккыдан корғалады.

– Алақан, саусақ пен қолыңызды айналатын ара дискісінен алшақ ұстаңыз.
- Манипулятор алдында қолыңызды айқастырмаңыз.

Аралау

– Дайындаманы өлшемдерге сәйкес қысыңыз.
– Кажет болғанда қалаулы көлденең еңіс бұрышын орнатыңыз.
- Электр куралын косыңыз.

• Манипуляторды түткамен (1) темен карай баяу бағыттаңыз.
• Дайындаманы біркалыпы жүріспен аралаңыз.
  – Электр құралын өшіріп, ара тесемі толық токтағанша күте тұрыңыз.
  – Манипуляторды баяу жоғары қарай бағыттаңыз.

Жумыс істеу бойынша нускаулар

Кесік сызығын белгілеу (J суретін қараңыз)

Лазер сәулесі ара дискісінің кесік сызығын көрсетеді. Осылайша дайндаманы аралау үшін маятниктік қорғаныш қаптаманы ашпай дәл орналастыруға болады.

– Лазер сәулесін ауыстырып-қосқыш (26) арқылы қосыңыз.
– Белгіңзді дайындамадағы лазер сызығының он жақ жиегіне бағыттаңыз.

Нускау: аралау алдында кесік сызығы дұрыс көрсетілгенін тексеріп шығыңыз. Лазер сәулесі, мысалы, қарқынды пайдалану кезіндегі діріл себебінен ығысуы мүмкін.

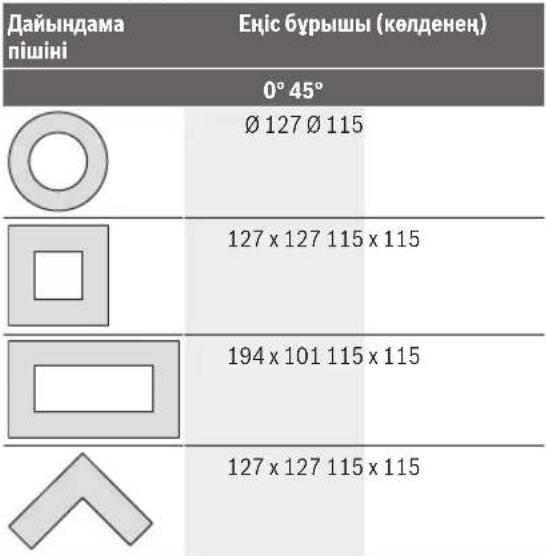

Руксат етілген дайындама өлшемдері

Макс. дайындамалар [мм]

Минималды дайындамалар

( = тежегіш шпиндельмен (8) мыктап кысуға болатын барлық дайындамалар): ұзындығы 100 мм

Макс. кесік терендігі (0°/0°): 127 мм

Шан/жонка сорғыш (К суретін караңыз)

Корғасын бояу, минералдар және металл сияқты материалдардың шаңы денсаулыққа зиянды болуы мүмкін. Шаңға тию және шанды жұту пайдаланушыда немесе жанындағы адамдарда аллергиялық реакцияларды және/немесе тыныс жолдарының ауруларын тудыруы мүмкін.

Белгілі бір металл шаңы, әсіресе мырыш, алюминий немесе хром сияқты қорытпалармен байланыстырылған

жағдайда каупті болып табылады. Асбестік материалды техник мамандар ғана өндеуі тиіс.

• Жумыс орнының жаксы желдетілуін камтамасыз етіңіз.
  – P2 сузгі класындағы респираторды пайдалануға кеңес беріледі.

Өнделетін материалдар бойынша еліцізде қолданылатын нүскамаларды ұстаныңыз.

Жумыс орнында шаңның жиналмауын кадағалаңыз. Шаң оңай түтануы мүмкін.

Ара тесемі (29) шаннан, жоңкадан немесе дайындама сыныктарынан аралау үстелінің (13) ойығында бұғатталуы мүмкін.

• Электр құралын өшіріп, ара төсемі толық токтағанша күте тұрыңыз.
• Аккумуляторды (22) шығарып алыңыз.
  – Жонка жылжымалы жэшігін (21) тартып шығарыңыз да, оны толықтай босатыңыз.

Негізгі реттеулерді тексеру және реттеу

Дәл кесіктерді қамтамасыз ету үшін қарқынды түрде пайдаланғаннан кейін электр құралының негізгі реттеулерін тексеріп, қажетінше реттеу керек болады. Ол үшін тәжірибе мен тиісті арнайы аспаптар қажет болады.

Bosch сервистік орталығы бүл жұмысты жылдам әрі сенімді түрде өткізеді.

Лазерді реттеу

Лазерді реттеу кезінде (мысалы, манипуляторды жылжытқанда) ешкашан ажыратқышты пайдаланбаңыз. Электр құралының кездейсок іске қосылуы жақақаттануға әкелуі мүмкін.

– Электр құралын жұмыс күйіне келтіріңіз.

Тексеру (L1 суретін қараңыз)

• Дайындамада тік кесік сызығын сызыңыз.
  – Манипуляторды түткамен (1) темен карай баяу бағыттаңыз.
  – Дайындаманы, ара төсемінің тістері кесік сызығымен бір сызықта болатындай етіп бағыттаңыз.
  – Дайындаманы осы күйде устап, манипуляторды баяу кайтадан жоғары қарай бағыттаңыз.
  – Дайындаманы крысып койыңыз.
  – Лазер сәулесін ауыстырып-қосқыш (26) арқылы косыңыз.

Лазер сәулесі манипулятор төмен бағытталса да кесік сызығының бүтін ұзындығы бойынша дайындама үстінде орналасуы керек.

Реттеу (L2 суретін қараңыз)

– Реттеріш буранданы (33), лазер сәулесі букіл ұзындғы бойынша дайындамадағы кесік сызығымен параллель болғанша, крест ойықты бурауышлен бураңыз.

234|Қазақ

Сағат тілінің бағытына қарсы бір айналым лазер сәулесін сол жақтан оң жаққа, ал сағат тілінің бағытымен бір айналым оны оң жақтан сол жаққа жылжытады.

Электр құралын тасымалдау (М суретін қараңыз)

Электр құралын тасымалдаудан бұрын төмендегі кадамдарды орындау керек:

- Электр күралын тасымалдау күйіне келтіріңіз.

– Электр құралына берік монтаждау мүмкін емес барлық керек-жарақтарды алып тастаңыз. Жоңқа жылжымалы жәшігін (21) тасымалдауға арналған бекіткішпен (32) бекітіңіз.

Кубыр қалыбын (20) электр құралының артқы жағындағы ұстағышына кіргізіңіз. Пайдаланылмаған ара төсемдерін тасымалдау үшін мүмкіндігінше жабық контейнерге салыңыз.

– Электр күралын өрдайым тасымалдау түтқасынан (24) устап тасымалданыз.

Электр куралын тасымалдау ушін тек тасымалдау аспабын пайдаланыңыз, ешкашан корғаныш аспаптарды пайдаланбаңыз.

Техникалық күтім және қызмет

Техникалық қызмет көрсету және тазалау

Электр куралында кез келген жумыс өткізбес бурын (мысалы, техникалық қызмет көрсету, күралды алмастыру және т.б.) аккумуляторды электр куралынан шығарып алыңыз. Ажыратқышты кездейсок басқан жағдайда, жақақат алу қаупі туындайды.

Электр құралыңыздың желдеткіш саңылауын жүйелі түрде тазалаңыз. Қозғалтқыш түрбинасы құрылғы ішіне көп шаң тартады, металды шаң жиналып электр қаупін тудыруы мүмкін.

▶ Тетенше жумыс жағдайында мүмкін болғанша шаңсорғышты пайдаланыңыз. Желдеткіш тесікті жиї үрлеп, тазартып артық тоқтан сақтайтын қосқышты (PRCD) қосыңыз. Металды өңдеуде тоқ өткізетін шаң электр құралының ішінде жиналуы мүмкін. Электр құралының окшаулағышы зақымдалуы мүмкін.

▶ Кызмет көрсету және жәндеу жұмыстарын тек мамандар мен дайындығы бар қызметкерлер орындауы тиіс. Осылайша электр құралының қауіпсіздігі сақталады.

Маятниктік қорғаныш қаптама (5) әрдайым еркін қозғалуы және өздігінен жабылуы керек. Сондыктан маятниктік қорғаныш қаптама айналасындағы аймақты әрқашан таза ұстаңыз. Шаң мен жоңқаны жаққышпен кетіріңіз.

Өнімдерді олардың сақтығын қамтамасыз ететін, өнімдерге атмосфералық жауын-шашынның тиюіне және асқын температура көздерінің (температураның шұғыл өзгерісінің), соның ішінде күн сәулелерінің асер етуіне

жол бермейтін дукендерде, бөлімдерде (секцияларда), павильондар мен киоскілерде сатуға болады.

Сатушки (өндіруши) сатып алушыға өнімдер туралы каждетт және шынайы акпаратты беріп, өнімдерді тиісінше тандау мүмкіндігін қамтамасыз етуге міндетті. Өнімдер туралы акпарат міндетті түрде тізімі Ресей Федерациясының заңнамасымен белгіленген мәліметтерді қамтуы тиіс.

Егер түтынушы сатып алатын өнімдер өлдекашан пайдаланылған немесе өнімдерде ақаулық (ақаулықтар) жойылған болса, түтынушыға бул туралы ақпарат берілуі тиіс.

Өнімдерді сату процесінің аясында төмендегі қауіпсіздік талаптары орындалуы тиіс:

– Сатушы сатып алушыға ұйымының фирмалық атауы, орналасқан жері (мекенжайы) және жұмыс режимі туралы мәліметтер беруге міндетті;

– Сауда бөлмелеріндегі їнімдердің сынамалары сатып алушыға бүйымдардағы жазбалармен танысуға мүмкіндік беруі және визуалды тексерістен басқа бүйымдардың іске қосылуына әкелетін, сатып алушылар өз бетінше орындайтын ешқандай әрекеттерге жол бермеуі тиіс;

– Сатушки осы буйымдардың белгіленген талаптарға сәйкестігінің растамасы, сертификаттардың немесе сәйкестік женіндегі мәлімдемелердің бар болуы туRALы ақпаратты сатып алушыға беруге міндетті;

- Идентификациялық сипаттары жоқ (жоғалған), жарамдылық мерзімі өтіп кеткен, бузылу белгілері бар және пайдалану бойынша нұсқаулығы (кітапшасы), міндетті сәйкестік сертификаты немесе сәйкестік белгісі жоқ өнімдерді сатуға тыйым салынады.

Тутынушыға қызмет көрсету және пайдалану кеңестері

Кызмет көрсету орталык өнімді жәндеу және күтім, сондай-ақ қосалқы бөлшектер туралы сұрақтарыңызға жауап береді. Құрамалық сызбаны және қосалқы бөлшектер бойынша деректерді келесі сайтта таба аласыз: www.bosch-pt.com

Күралды пайдалану бойынша кеңес беретін Bosch қызметкерлер тобы өнімдеріміз және оларға арналған қосалқы бөлшектер бойынша сұрақтарыңызға жауап беруге дайын.

Сурактарыңызды қойғаныңызда және қосалқы бөлшектерге тапсырыс бергеніңізде әрқашан міндettі түрде өнімнің зауыттық такташасындағы 10-санды өнім нөмірін атаңыз.

Өндіруші талаптары мен нормаларының сақталуымен электр құралын жөндеу және кепілді қызмет көрсету барлық мемлекеттер аумағында тек "Роберт Бош" фирмалық немесе авторизацияланған қызмет көрсету орталықтарында орындалады. ЕСКЕРТУ! Заңсыз жолменәкелігенгөнімдерді пайдалану қауіпті, денсаулығыңызға зиян келтіруі мүмкін.Өнімдерді заңсыз жасау және тарату әкімшілік және қылмыстық тәртіп бойынша Заңмен қудаланады.

Қазақстан

Тутынушыларға кеңес беру және шағымдарды қабылдау орталығы:

"Роберт Бош" (Robert Bosch) ЖШС

Алматы к.,

Казакстан Республикасы

050012

Муратбаев к., 180 үй

"Гермес" БО, 7 кабат

Тел.: [phone]

Факс: [phone]

E-Mail: [e-mail]

Сервистік қызмет көрсету орталықтары мен қабылдау пунктерінің мекен-жайы туралы толық және өзекті ақларатты Сіз: www.bosch-professional.kz ресми сайттан ала аласыз

Сервистік орталықтардың мекенжайларын мүнда таба аласыз:

Электр құралы кепілді пайдалану мерзімінің ішінде өндірушінің кесірінен істен шыкқан жағдайда, өнім иесі төменdegі шарттар орындалғанда кепілдік бойынша тегін жөндеуге құқылы болады:

• механикалық закымдардың жоктығы;
  – пайдалану бойынша нүсқаулық талаптарының бұзылу белгілерінің жоктығы;
  – пайдалану бойынша нускаулыкта сатушының сату туралы белгісінің және сатып алушы қолтаңбасының бар болуы;
  – электр құралы сериялық нөмірінің және кепілдік талонындағы сериялық нөмірдің сәйкестігі;
• біліксіз жәндеу белгілерінің жоктығы.

Кепілдік төмендегі жағдайларда қолданылмайды:

– форс-мажор жағдайларына байланысты кез келген сынықтар;
– барлык электр куралдарындағыдай электр куралының қалыпты тозуы.

Жалғағыш контактілер, сымдар, қылшақтар және т.б. сияқты құрал бөліктерінің қызмет ету мерзімін қыскартатын қалыпы тозу нәтижесінде қажеттілігі туындаған жәндеу кепілдік аасына кірмейді:

• табифи тозу (ресурстың толық пайдаланылуы);
  – қате орнату, рүқсатсыз модификациялау, қате қолдану, қызмет көрсету немесе сақтау ережелерін бузу нәтижесінде істен шыкқан жабдық пен оның бөліктері;
  – электр құралына артық жүктеме түскеннен орын алған ақаулар. (Құралға артық жүктеме түсудің шартсыз белгілеріне мыналар жатады: құбылу түсінің пайда болуы немесе электр құралы бөліктері мен түйіндерінің деформациясы немесе қорытылуы, жоғары температура әсерінен электр қозғалтқышындағы сымдар окшаулағышының қараюы немесе көмірленуі.)

Тасымалдау

Усынылған литий-иондық аккумуляторлар қауіпті тауарларға қойылатын талаптарға бағынады. Пайдаланушы аккумуляторларды көшеде қосымша қужаттарсыз тасымалдай алады.

Ушінші тараптар (мысалы, әye немесе жук тасымалдау компаниясы) орауышқа және таңбаламаға қойылатын арнайы талаптарды сақтауы керек. Жіберілетін жукті дайындау кезінде қауіпті жуктерді тасымалдау сарапшыларымен хабарласу керек.

Аккумуляторды корпусы зақымдалмаған болса ғана жіберіңіз. Ашық түйіспелерді желімдеңіз және аккумуляторды орамада қозғалмайтындай ораңыз. Қажет болса, қосымша үлтық ережелерді сақтаңыз.

Кәдеге жарату

Электр куралдарды, аккумуляторларды, керек-жарактарды және орау материалдарын экологиялық түргыдан дұрыс утилизациялауға тапсыру керек.

Электр куралдарды және аккумуляторларды/батареяларды үй қоқысына тастамаңыз!

Тек қана ЕО елдері үшін:

Эрі қарай пайдалануға жарамайтын электр құралдарын және ақаулы немесе тозып біткен аккумуляторларды/ батареяларды бөлек кәдеге жарату керек. Арнайы қоқыс жинау жүйелерін пайдаланыңыз.

Лайыксыз турде кәдеге жаратылған жағдайда, ескі электр және электрондық құралдар, оларда қауіпті заттардың бар болуы ықтималдығы себебінен, қоршаған ортаға және адамдардың денсаулығына қауіпті түрде әсер етуі мүмкін.

Аккумуляторлар/батареялар:

Литий-иондык:

Тасымалдау бөліміндегі нүсқауларды орынданыз (қараңыз „Тасымалдау“, Бет 235).

Română
