LIETOŠANAS INSTRUKCIJA GCD 18V355 Professional BOSCH

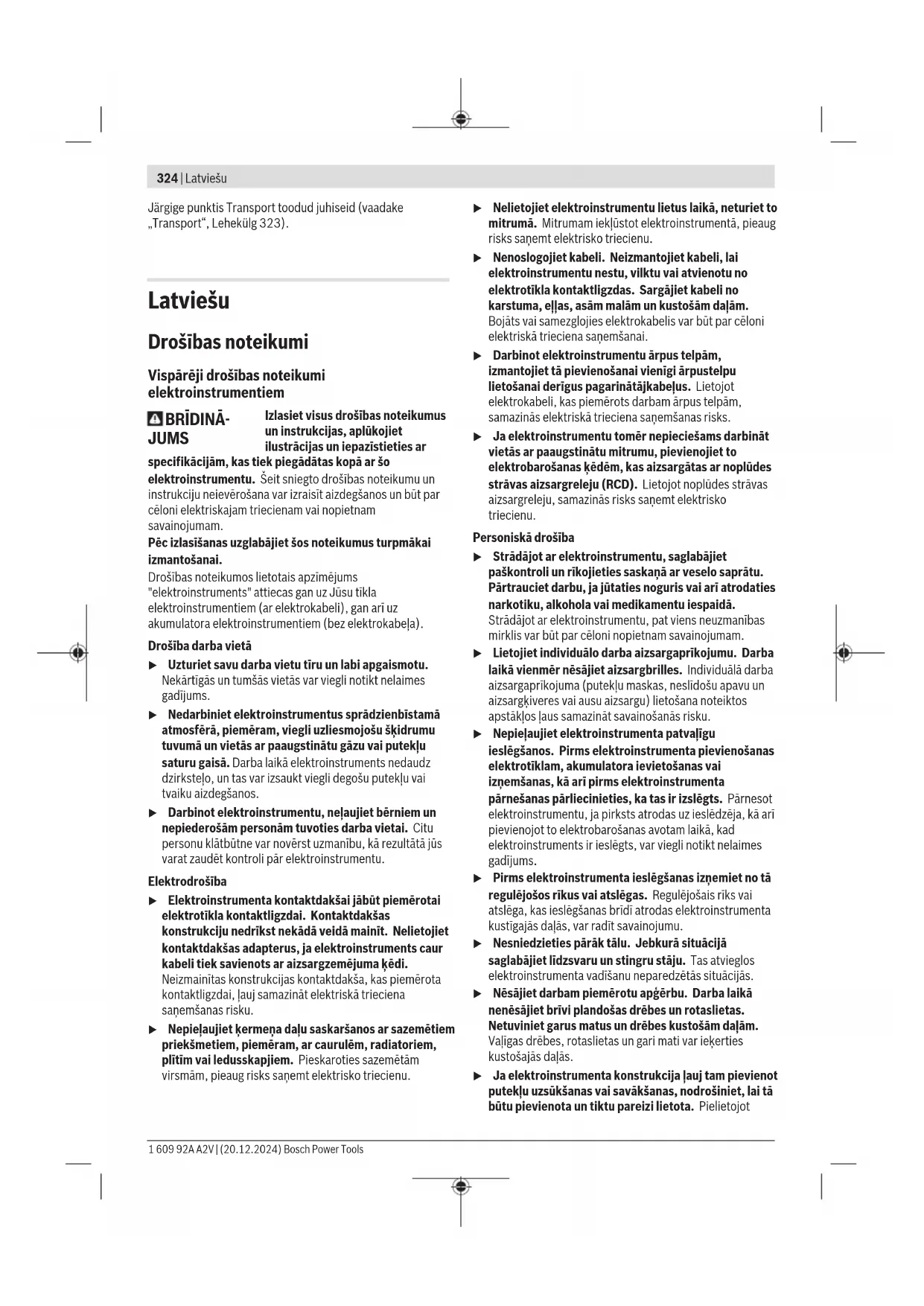

1 609 92A A2V | (20.12.2024) Bosch Power ToolsLatviešu | 329 Simboli un to nozīme klases patērētāja lāzera izstrādājums Elektroinstrumenta darbības laikā netuviniet rokas zāģēšanas vietai un zāģa asmenim. Pieskaršanās zāģa asmenim ir bīstama, jo var izraisīt savainojumu. Lietojiet ierīces dzirdes orgānu aizsardzībai. Trokšņa iedarbība var radīt paliekošus dzirdes traucējumus. Lietojiet aizsargbrilles. Lietojiet putekļu aizsargmasku. D d Ņemiet vērā zāģa asmens izmērus (zāģa asmens diametrs D, urbuma diametrs d). Urbuma diametram d jābūt tādam, lai tas novietotos uz darbvārpstas cieši, bez brīvkustības. Gadījumā, ja tomēr ir nepieciešams lietot diametra salāgotājus, sekojiet, lai salāgotāja izmēri atbilstu zāģa asmens pamatnes biezumam un urbuma diametram, kā arī instrumenta darbvārpstas diametram. Ja iespējams, lietojiet kopā ar zāģa asmeni piegādātos salāgotājus. Zāģa asmens diametram D jāatbilst simbolu sadaļas datos norādītajai vērtībai. Skatiet arī "Piemērotu zāģa asmeņu izmēri" nodaļā "Tehniskie dati". Lai nofiksētu leņķa atduri, vairākas reizes pagrieziet fiksējošo rokturi līdz atdurei pulksteņrādītāja virzienā. Lai nofiksētu leņķa atduri, vairākas reizes pagrieziet fiksējošo rokturi līdz atdurei pretēji pulksteņrādītāja virzienam. Izstrādājuma un tā funkciju apraksts Izlasiet drošības noteikumus un norādījumus lietošanai. Drošības noteikumu un norādījumu neievērošana var izraisīt aizdegšanos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam. Ņemiet vērā attēlus lietošanas pamācības sākuma daļā. Paredzētais pielietojums Elektroinstruments ir stacionāri izmantojama iekārta, kas ir paredzēta taisnu griezumu veidošanai ar zāģa asmeni metālā gareniskā un šķērseniskā virzienā ar griešanas leņķi līdz 45°, nelietojot dzesēšanai ūdeni. Šis izstrādājums ir patēriņa lāzera izstrādājums saskaņā ar standartu EN50689. Attēlotās sastāvdaļas Attēloto komponentu numerācija atbilst karstā elektroinstrumenta attēlojumam grafiskajā lapā. (1) Rokturis (2) Ieslēdzēja bloķēšanas taustiņš (3) Lāzera aizsargvāciņš (4) Darbvārpstas fiksators (5) Kustīgais aizsargpārsegs (6) Skaidu nosūkšanas caurule (7) Fiksēšanas svira leņķa vadotnes fiksēšanai (8) Spīļu skrūvstienis (9) Ātrās satveres apskava (10) Skrūvstieņa rokturis (11) Sešstūra stieņatslēga (12) Stiprinājuma urbumi (13) Zāģēšanas galds (14) Leņķa vadotne (15) Rokturis zāgēšanas leņķa atdures fiksēšanai (horizontāli) (16) Stiprināšana transporta stāvoklī (17) Lāzera stara izvadlūka (18) Lāzera brīdinājuma uzlīme (19) Ieslēdzējs/izslēdzējs (20) Caurules spaile (21) Skaidu atvilktne (22) Akumulators

(23) Akumulatora atbrīvošanas taustiņš

(24) Rokturis transportēšanai (25) Aizsargpārsegs (26) Lāzera ieslēdzējs/izslēdzējs (zāģējuma trases iezīmēšana) (27) Sešstūra ligzdskrūve zāģa asmens stiprināšanai (28) Piespiedējatloks (29) Zāģa asmens (30) Iekšējā balstvirsma (31) Horizontālā zāģēšanas leņķa skala (32) Skaidu atvilktnes nostiprināšana transportēšanai (33) Skrūve lāzera stāvokļa regulēšanai (paralelitāte)

Šie piederumi neietilpst standarta piegādes komplektā. Bosch Power Tools 1 609 92A A2V | (20.12.2024)330 | Latviešu Tehniskie dati Akumulatora zāģis metāla zāģēšanai GCD18V-355 Izstrādājuma numurs 3601M590.. Nominālais spriegums V 18 Apgriezienu skaits brīvgaitā min

kg 19,8 Ieteicamā apkārtējā gaisa temperatūra uzlādes laikā °C 0 … +35 Pieļaujamā apkārtējā gaisa temperatūra darbības laikā

glabāšanas laikā °C −20 … +50 Ieteicamie akumulatori GBA18V… ProCORE18V… Ieteicamās uzlādes ierīces GAL18… GAX18… GAL36… Piemērotu zāģa asmeņu izmēri Maks. zāģa asmens diametrs D mm 355 Pamatnes plāksnes biezums mm 1,8–2,5 Urbuma diametrsd mm 25,4 A) Svars bez akumulatora (akumulatora svaru skatīt http://www.bosch-professional.com) B) ierobežota jauda pie temperatūras vērtībām < 0°C Vērtības var atšķirties atkarībā no konkrētā izstrādājuma un izmantošanas vai apkārtējās vides apstākļiem. Plašāku informāciju skatiet vietnē www.bosch-professional.com/wac. Informācija par troksni Elektroinstrumenta radītā trokšņa parametru vērtības ir noteiktas atbilstoši standartam ENIEC62841-1. Pēc A raksturlīknes izsvērtās elektroinstrumenta radītā trokšņa parametru tipiskās vērtības ir šādas: skaņas spiediena līmenis 91dB(A), skaņas jaudas līmenis 100dB(A). Mērījumu izkliede K=3dB. Lietojiet ierīces dzirdes orgānu aizsardzībai! Šajā pamācībā norādītais trokšņa līmenis ir izmērīts atbilstoši standartā noteiktajai procedūrai un var tikt izmantots elektroinstrumentu savstarpējai salīdzināšanai. To var izmantot arī trokšņa radītās papildu slodzes iepriekšējai novērtēšanai. Šeit norādītais vibrācijas līmenis ir attiecināms uz elektroinstrumenta galvenajiem pielietojuma veidiem. Ja elektroinstruments tiek lietots netipiskiem mērķiem, kopā ar netipiskiem darbinstrumentiem vai nav vajadzīgajā veidā apkalpots, tā radītā trokšņa līmenis var atšķirties no šeit norādītās vērtības. Tas var ievērojami palielināt trokšņa radīto papildu slodzi kopējam darba laika posmam. Lai precīzi izvērtētu trokšņa radīto papildu slodzi zināmam darba laika posmam, jāņem vērā arī laiks, kad elektroinstruments ir izslēgts vai arī darbojas, taču faktiski netiek izmantots paredzētā darba veikšanai. Tas var ievērojami samazināt trokšņa radīto papildu slodzi kopējam darba laika posmam. Akumulators Bosch pārdod akumulatora elektriskos darbinstrumentus arī bez akumulatora. Tas, vai Jūsu elektriskā darbinstrumenta piegādes komplektācijā ir iekļauts akumulators, ir norādīts uz iesaiņojuma. Akumulatora uzlāde u Izmantojiet vienīgi tehniskajos datos norādītās uzlādes ierīces. Vienīgi šī uzlādes ierīce ir piemērota jūsu elektroinstrumentā izmantojamā litija-jonu akumulatora uzlādei. Norāde: atbilstoši starptautiskajiem kravu pārvadāšanas noteikumiem litija jonu akumulatori tiek piegādāti daļēji uzlādētā stāvoklī. Lai nodrošinātu pilnu akumulatora jaudu, pirms pirmās lietošanas reizes pilnībā uzlādējiet akumulatoru. Akumulatora ielikšana Ievietojiet uzlādēto akumulatoru akumulatora stiprinājumā, līdz tas tiek nofiksēts. Akumulatora izņemšana Lai izņemtu akumulatoru, nospiediet akumulatora atbrīvošanas taustiņu un izvelciet akumulatoru. Nedarbojieties ar spēku. Akumulatoram 2 ir divpakāpju fiksators, kas neļauj tam izkrist, kad nejauši nospiež akumulatora atbrīvošanas pogu. Kamēr akumulators ir ielikts elektroinstrumentā, to notur atspere. Akumulatora uzlādes pakāpes indikators Piezīme: ne visiem akumulatoru tipiem ir uzlādes līmeņa indikators. Akumulatora uzlādes pakāpes indikatora zaļās LEDs diodes parāda akumulatora uzlādes pakāpi. Vadoties no drošības apsvērumiem, uzlādes pakāpe ir nolasāma tikai tad, ja elektroinstruments atrodas miera stāvoklī. Lai nolasītu akumulatora uzlādes pakāpi, nospiediet akumulatora uzlādes pakāpes nolasīšanas taustiņu vai . Tas iespējams arī tad, ja akumulators ir izņemts no elektroinstrumenta. Ja pēc akumulatora uzlādes pakāpes nolasīšanas taustiņa nospiešanas neiedegas neviena no uzlādes pakāpes indikatora LED diodēm, tas nozīmē, ka akumulators ir bojāts un to nepieciešams nomainīt. Akumulatora tips GBA 18V... LED Uzlādes līmenis Pastāvīgi deg 3zaļas LED diodes 60–100% 1 609 92A A2V | (20.12.2024) Bosch Power ToolsLatviešu | 331 LED Uzlādes līmenis Pastāvīgi deg 2zaļas LED diodes 30–60% Pastāvīgi deg 1zaļa LED diode 5–30% Mirgo 1zaļa LED diode 0–5% Akumulatora tips ProCORE18V... LED Uzlādes līmenis Pastāvīgi deg 5zaļas LED diodes 80–100% Pastāvīgi deg 4zaļas LED diodes 60–80% Pastāvīgi deg 3zaļas LED diodes 40–60% Pastāvīgi deg 2zaļas LED diodes 20–40% Pastāvīgi deg 1zaļa LED diode 5–20% Mirgo 1zaļa LED diode 0–5% Pareiza apiešanās ar akumulatoru Sargājiet akumulatoru no mitruma un ūdens. Uzglabājiet akumulatoru pie temperatūras no −20°C līdz 50°C. Neatstājiet akumulatoru karstumā, piemēram, vasaras laikā neatstājiet to automašīnā. Laiku pa laikam iztīriet akumulatora ventilācijas atvērumus ar mīkstu, tīru un sausu otu. Ja manāmi samazinās instrumenta darbības laiks starp akumulatora uzlādēm, tas norāda, ka akumulators ir nolietojies un to nepieciešams nomainīt. Ievērojiet norādījumus par atbrīvošanos no nolietotajiem izstrādājumiem. Montāža u Pirms jebkādu darbu veikšanas pie elektroinstrumenta (piem. apkope, instrumentu maiņa utt.) izņemiet akumulatoru no elektroinstrumenta. Ja nejauši nospiež ieslēdzēju/ izslēdzēju, pastāv savainojumu risks. Piegādes komplekts – Uzmanīgi izsaiņojiet visas piegādātās daļas. – Noņemiet visu iepakojuma materiālu no elektroinstrumenta un no piederumiem, kas ir piegādāti ar to kopā. Pirms lietojat elektroinstrumentu pirmo reizi, pārliecinieties, ka tā piegādes komplektā ietilpst visas tālāk norādītās daļas: – Akumulatora zāģis metāla zāģēšanai ar iestiprinātu zāģa asmeni – Sešstūra stieņatslēga (11) – Caurules spaile (20) Norāde: pārbaudiet, vai elektroinstruments nav bojāts. Pirms turpināt lietot elektroinstrumentu, rūpīgi pārbaudiet, vai tā aizsargierīces un nedaudz bojātās daļas funkcionē pareizi un bez traucējumiem. Pārbaudiet, vai elektroinstrumenta kustīgās daļas netraucēti pārvietojas un nav iespīlētas un vai kāda no daļām nav bojāta. Ikvienai daļai jābūt pareizi montētai un jāatbilst paredzētajiem nosacījumiem, tādējādi nodrošinot pareizu elektroinstrumenta darbību. Bojātās aizsargierīces vai daļas nekavējoties jānomaina vai kvalificēti jāizremontē pilnvarotā remonta darbnīcā. Stacionāra vai pusstacionāra montāža u Lai varētu droši strādāt ar elektroinstrumentu, tas pirms lietošanas jānostiprina uz līdzenas un stabilas virsmas (piemēram, uz darba galda). Montāža uz darba virsmas (attēls A) – Nostipriniet elektroinstrumentu uz darba virsmas, izmantojot piemērotus skrūvju savienojumus. Stiprināšanai izmantojiet urbumus (12). Montāža uz Bosch darba galda Pateicoties kājām ar regulējamu garumu, Bosch darba galds GTA nodrošina elektroinstrumentu ar atbalstu uz jebkuras virsmas. Darba galda izvelkamie balsti ir izmantojami garāku apstrādājamo priekšmetu atbalstīšanai. u Izlasiet visus darba galdam pievienotos drošības noteikumus un lietošanas norādījumus. Drošības noteikumu un lietošanas norādījumu neievērošana var kļūt par cēloni elektriskā trieciena saņemšanai, kā arī izraisīt aizdegšanos vai radīt smagu savainojumu. u Pirms elektroinstrumenta nostiprināšanas pareizi samontējiet darba galdu. Pareiza galda uzbūve ir svarīga, lai nepieļautu tā sabrukšanu. – Pārvietojiet elektroinstrumentu transporta stāvoklī. – No apakšas samontējiet atbilstošo adapteri uz zāģēšanas galda (13). To darot ievērojiet detalizētus adaptera montāžas norādījumus. – Saskrūvējiet adapteri pie zāģēšanas galda stiprinājumiem. Pusstacionāra uzstādīšana (nav ieteicama!) Izņēmuma gadījumos, kad elektroinstrumentu nav iespējams stingri nostiprināt uz darba virsmas, to var uzstādīt pusstacionārā veidā uz šim nolūkam piemērotas virsmas (piemēram, uz darba galda, līdzenas grīdas u.c.), stingri nepieskrūvējot instrumentu un kā palīglīdzekli izmantojot zāģēšanas galda (13) balstu. Zāģa asmens nomaiņa (attēli B1 – B3) u Nospiediet darbvārpstas fiksēšanas taustiņu (4) vienīgi tad, ja darbvārpsta negriežas. Pretējā gadījumā elektroinstruments var tikt bojāts. u Zāģa asmens nomaiņas laikā uzvelciet aizsargcimdus. Pieskaroties zāģa asmeņiem, var gūt savainojumus. Izmantojiet vienīgi zāģa asmeņus, kuru maksimālais pieļaujamais griešanās ātrums ir lielāks par elektroinstrumenta griešanās ātrumu brīvgaitā. Izmantojiet tikai tādus zāģa asmeņus, ko ražotājs ir ieteicis izmantošanai kopā ar šo elektroinstrumentu un kas ir Bosch Power Tools 1 609 92A A2V | (20.12.2024)332 | Latviešu piemēroti materiālam, ko vēlaties apstrādāt. Tas ļaus novērst zāģa asmens zobu pārkaršanu zāģēšanas laikā. Zāģa asmens izņemšana – Pārvietojiet elektroinstrumentu darba stāvoklī. – Sasveriet kustīgo aizsargpārsegu (5) uz aizmuguri un turiet šajā stāvoklī. – Grieziet sešstūra ligzdskrūvi(27) lietojot kopā ar instrumentu piegādāto sešstūra stieņatslēgu(11) un vienlaicīgi turiet nospiestu darbvārpstas fiksēšanas taustiņu(4), līdz darbvārpsta fiksējas. – Turiet nospiestu darbvārpstas fiksēšanas taustiņu(4) un izskrūvējiet skrūvi(27), griežot to pretēji pulksteņa rādītāju kustības virzienam. – Noņemiet piespiedējpaplāksni (28). – Izņemiet zāģa asmeni (29). Zāģa asmens iestiprināšana Pirms iestiprināt montējamās daļas, notīriet tās, ja ir vajadzīgs. – Novietojiet jauno zāģa asmeni (29) uz iekšējās balstvirsmas (30). u Iestiprināšanas laikā sekojiet, lai asmens zobu vērsuma virziens (bultas virziens uz asmens) sakristu ar bultas virzienu uz aizsargpārsega! – Novietojiet uz zāģa asmens piespiedējpaplāksni (28) un ievietojiet skrūvi (27). Nospiediet darbvārpstas fiksēšanas taustiņu (4) un turiet to nospiestu, līdz darbvārpsta fiksējas, un tad stingri pievelciet skrūvi, griežot to pulksteņa rādītāju kustības virzienā. – Atlaidiet darbvārpstas fiksēšanas taustiņu (4). Vajadzības gadījumā līdz galam izvelciet darbvārpstas fiksēšanas taustiņu ar roku. – Lēni pārvietojiet kustīgo aizsargpārsegu (5) līdz galam lejup, līdz zāģa asmens atkal tiek pilnīgi nosegts. Lietošana Fiksators stiprināšanai transporta stāvoklī (attēls C) Fiksators stiprināšanai transporta stāvoklī (16) atvieglo elektroinstrumenta pārvietošanu no vienas darba vietas uz citu. Elektroinstrumenta atbrīvošana (pāreja darba stāvoklī) – Turot darbinstrumenta galvu aiz roktura (1), nedaudz pārvietojiet to lejup, lai atslogotu fiksatoru (16), kas notur darbinstrumenta galvu transporta stāvoklī. – Līdz galam pavelciet uz āru fiksatoru stiprināšanai transporta stāvoklī (16). – Lēni pārvietojiet darbinstrumenta galvu augšup. Norāde: Darba laikā, sekojiet, lai fiksators stiprināšanai transporta stāvoklī nebūtu iebīdīts elektroinstrumenta korpusā, jo pretējā gadījumā darbinstrumenta galvu nav iespējams pārvietot lejup līdz stāvoklim, kas atbilst vēlamajam griešanas dziļumam. Elektroinstrumenta fiksēšana (pāreja transporta stāvoklī) – Pārvietojiet darbinstrumenta galvu lejup, līdz fiksatoru stiprināšanai transporta stāvoklī (16) kļūst iespējams līdz galam iebīdīt elektroinstrumenta korpusā. Sagatavošana darbam Horizontālā zāģēšanas leņķa iestatīšana (skat. attēlu D) Horizontālo zāģēšanas leņķi var iestatīt robežās no 0° līdz 45°. Svarīgas iestatīšanas vērtības var nolasīt uz skalas (31). Stāvokļi, kas atbilst zāģēšanas leņķa vērtībām 0° un 45°, ir nodrošināti ar gala atdurēm. – Atlaidiet fiksējošo rokturi(15), 1 reizi pagriežot to pretēji pulksteņrādītāju kustības virzienam. Nolieciet fiksējošo rokturi tik tālu (pacelt – pagriezt pulksteņrādītāja virzienā – nolaist – atbrīvot pretēji pulksteņrādītāja virzienam), līdz leņķa vadotni (14) var pagriezt. – Pagrieziet leņķa vadotni (14), līdz leņķa rādītājs uz zāģēšanas galda (13) parāda vēlamo horizontālo zāģēšanas leņķi uz skalas (31). – No jauna stingri pievelciet fiksējošo rokturi (15) 1 reizi pulksteņrādītāja virzienā. Nolieciet fiksējošo rokturi tik tālu (pacelt – pagriezt pretēji pulksteņrādītāja virzienam – nolaist – atbrīvot pretēji pulksteņrādītāja virzienam), līdz leņķa vadotne (14) atkal ir cieši nofiksēta. Leņķa vadotnes pārvietošana (skat. attēlu D) Jūs varat pārbīdīt leņķa vadotni (14), lai iestatītu optimālu apstrādājamā priekšmeta novietojumu zāģēšanai. – Atlaidiet fiksējošo rokturi(15), 1 reizi pagriežot to pretēji pulksteņrādītāju kustības virzienam. Nolieciet fiksējošo rokturi tik tālu (pacelt – pagriezt pulksteņrādītāja virzienā – nolaist – atbrīvot pretēji pulksteņrādītāja virzienam), līdz leņķa vadotni (14) var pakustināt. – Pārbīdiet leņķa vadotni(14) nepieciešamajā attālumā no elektroinstrumenta zāģa asmens (29). Norāde: ar 45° griezumiem leņķa vadotne ir jānovieto tā, lai tā norādītu uz šo atzīmes zonu . – No jauna stingri pievelciet fiksējošo rokturi (15) 1 reizi pulksteņrādītāja virzienā. Nolieciet fiksējošo rokturi tik tālu (pacelt – pagriezt pretēji pulksteņrādītāja virzienam – nolaist – atbrīvot pretēji pulksteņrādītāja virzienam), līdz leņķa vadotne (14) atkal ir cieši nofiksēta. Apstrādājamā priekšmeta nostiprināšana Lai panāktu optimālu darba drošību, apstrādājamais priekšmets ir stingri jānostiprina. Neapstrādājiet priekšmetus, kuri ir pārāk mazi, lai tos stingri nostiprinātu. Garu un smagu apstrādājamo priekšmetu brīvais gals ir jāuzliek vai jāatbalsta uz kaut kā. Ņemiet vērā ieteikumus par iespīlēšanu, kā norādīts attēlāG. Apaļi apstrādājamie priekšmeti (skat. attēlu E). – Izņemiet caurules spaili (20) no tās stiprinājuma elektroinstrumenta aizmugurē. Caurules spaile palielina apaļu apstrādājamo priekšmetu iespīlēšanas virsmu. 1 609 92A A2V | (20.12.2024) Bosch Power ToolsLatviešu | 333 – Iestumiet caurules spailes(20) līdz atdurei uz spīļu skrūvstieņa (8). – Piespiediet apstrādājamo priekšmetu leņķa vadotnei (14). – Pārbīdiet spīļu skrūvstieni (8) ar caurules spaili (20)apstrādājamā priekšmeta virzienā un to stingri nostipriniet, griežot skrūvstieņa rokturi (10). Kantaini apstrādājamie priekšmeti (skat. attēlu F). – Ja nepieciešams, iestumiet caurules spailes(8) līdz atdurei uz spīļu skrūvstieņa plāksnes (20). Skatīt attēlu G (iespīlēšanas norādījumi ). – Piespiediet apstrādājamo priekšmetu leņķa vadotnei (14). – Pārbīdiet spīļu skrūvstieni (8) apstrādājamā priekšmeta virzienā un to stingri nostipriniet, griežot skrūvstieņa rokturi (10). Apstrādājamā priekšmeta izņemšana – Atskrūvējiet spīļu skrūvstieņa rokturi (10). – Atveriet ātrās satveres apskavu (9) un atvelciet spīļu skrūvstieni (8) nost no apstrādājamā priekšmeta. Uzsākot lietošanu Ieslēgšana (skat. attēlu H) – Lai ieslēgtu elektroinstrumentu, vispirms nospiediet ieslēdzēja atbloķēšanas taustiņu (2)uz iekšu. Pēc tam līdz galam nospiediet ieslēdzēju/izslēdzēju (19) un turiet to nospiestu. Norāde: vadoties no drošības apsvērumiem, ieslēdzēja/ izslēdzēja (19) fiksēšana ieslēgtā stāvoklī nav paredzēta, tāpēc tas jātur nospiests visu elektroinstrumenta darbības laiku. Pakāpeniska palaišana Instrumenta ieskrējiena laikā tā griezes moments tiek elektroniski ierobežots, šādi palielinot dzinēja kalpošanas laiku. Izslēgšana – Lai izslēgtu elektroinstrumentu, atlaidiet ieslēdzēju (19). Zāģēšana Vispārēji norādījumi zāģēšanai Sargājiet zāģa asmeņus no kritieniem un triecieniem. Nepakļaujiet zāģa asmeņus sānu spiedienam. Neapstrādājiet greizus vai neregulāras formas apstrādājamos priekšmetus. Apstrādājamajam priekšmetam vienmēr ir jābūt vienai taisnai malai, kuru piespiest. Gari un smagi zāģējamie priekšmeti brīvajā galā jānogulda uz piemērotas virsmas vai jāatbalsta. Lietotāja atrašanās vieta (attēls I) u Nestāviet elektroinstrumenta priekšā pret zāģa asmeni, bet gan vienmēr turieties sānis no tā. Tā Jūsu ķermenis būs pasargāts no iespējamā atsitiena. – Netuviniet rokas un pirkstus rotējošam zāģa asmenim. – Nenovietojiet rokas zem darbinstrumenta galvas. Zāģēšana – Stingri nostipriniet apstrādājamo priekšmetu atbilstoši tā izmēriem. – Ja nepieciešams, iestatiet vēlamo horizontālo zāģēšanas leņķi. – Ieslēdziet elektroinstrumentu. – Turot darbinstrumenta galvu aiz roktura (1), lēni pārvietojiet to lejup. – Pārzāģējiet apstrādājamo priekšmetu, vienmērīgi pārvietojot zāģa asmeni. – Izslēdziet elektroinstrumentu un nogaidiet, līdz zāģa asmens ir pilnīgi apstājies. – Lēni pārvietojiet darbinstrumenta galvu augšup. Norādījumi darbam Zāģējuma trases iezīmēšana (attēlsJ) Lāzera stars parāda zāģējuma trasi, pa kuru zāģēšanas laikā pārvietosies zāģa asmens. Tas ļauj pirms zāģēšanas precīzi novietot apstrādājamo priekšmetu, neatverot kustīgo aizsargpārsegu. – Ieslēdziet lāzera staru ar ieslēdzēju(26). – Savietojiet uz apstrādājamā priekšmeta virsmas iezīmēto zāģējuma trasi ar lāzera stara veidotās līnijas labējo malu. Norāde: pirms zāģēšanas pārbaudiet, vai zāģēšanas līnija vēl tiek parādīta pareizi. Intensīvi strādājot, lāzera stara iestatījumi var izmainīties, piemēram, vibrācijas iespaidā. Pieļaujamie apstrādājamā priekšmeta izmēri Maksimālais apstrādājamā priekšmeta izmērs [mm] Apstrādājamā priekšmeta forma Zāģēšanas leņķis (horizontālais) 0° 45° Ø127 Ø115 127x127 115x115 194x101 115x115 127x127 115x115 Minimālais apstrādājamais priekšmets (= visi apstrādājamie priekšmeti, kurus vēl var nospriegot ar spīļu skrūvstieni (8)): garums 100mm Maks. zāģēšanas dziļums (0°/0°): 127mm Putekļu un skaidu uzsūkšana (attēls K) Dažu materiālu, piemēram, svinu saturošu krāsu, minerālu un metālu putekļi var būt kaitīgi veselībai. Pieskaršanās Bosch Power Tools 1 609 92A A2V | (20.12.2024)334 | Latviešu šādiem putekļiem vai to ieelpošana var izraisīt alerģiskas reakcijas vai elpošanas ceļu saslimšanu elektroinstrumenta lietotājam vai darba vietai tuvumā esošajām personām. Vairāku metālu putekļi ir bīstami veselībai, īpaši savienojumā ar leģējošajiem elementiem, piemēram, ar cinku, alumīniju vai hromu. Azbestu saturošus materiālus drīkst apstrādāt vienīgi personas ar īpašām profesionālām iemaņām. – Darba vietai jābūt labi ventilējamai. – Darba laikā ieteicams izmantot masku elpošanas ceļu aizsardzībai ar filtrēšanas klasi P2. Ievērojiet jūsu valstī spēkā esošos priekšrakstus, kas attiecas uz apstrādājamo materiālu. u Nepieļaujiet putekļu uzkrāšanos darba vietā. Putekļi var viegli aizdegties. Zāģa asmens (29) var iestrēgt zāģēšanas galda (13) izgriezumā uzkrājušos putekļu, skaidu un apstrādājamā priekšmeta atlūzu dēļ. – Izslēdziet elektroinstrumentu un nogaidiet, līdz zāģa asmens ir pilnīgi apstājies. – Izņemiet akumulatoru(22). – Izvelciet skaidu atvilktni (21) un to pilnīgi iztukšojiet. Svarīgāko iestādījumu pārbaude un korekcija Lai nodrošinātu augstu zāģēšanas precizitāti, pēc elektroinstrumenta intensīvas lietošanas nepieciešams pārbaudīt un vajadzības gadījumā koriģēt tā svarīgākos iestatījumus. Tam vajadzīga zināma pieredze un atbilstoši speciālie instrumenti. Jebkurā Bosch pilnvarotā elektroinstrumentu remonta darbnīcā šis darbs tiks veikts ātri un kvalitatīvi. Lāzera regulēšana Norāde: lai pārbaudītu lāzera funkcijas darbību, ir jābūt ievietotam akumulatoram. u Lāzera regulēšanas laikā (piemēram, pārvietojot darbinstrumenta galvu) nekādā gadījumā nenospiediet ieslēdzēju. Elektroinstrumenta nejauša ieslēgšanās var izraisīt savainojumu. – Pārvietojiet elektroinstrumentu darba stāvoklī. Pārbaude (skat. attēlu L1) – Iezīmējiet uz apstrādājamā priekšmeta taisnu zāģējuma trasi. – Turot darbinstrumenta galvu aiz roktura (1), lēni pārvietojiet to lejup. – Novietojiet apstrādājamo priekšmetu tā, lai zāģa asmens zobi sakristu ar zāģējuma trasi. – Stingri turiet apstrādājamo priekšmetu šajā stāvoklī un no jauna lēni laidiet lejup darbinstrumenta galvu. – Stingri nostipriniet apstrādājamo priekšmetu. – Ieslēdziet lāzera staru ar ieslēdzēju(26). Lāzera staram jāsakrīt ar uz apstrādājamā priekšmeta iezīmēto zāģējuma trasi visā tās garumā arī tad, ja darbinstrumenta galva tiek pārvietota lejup. Iestatīšana (skat. attēlu L2) – Ar krustgalvas skrūvgriezi grieziet regulējošo skrūvi(33), līdz lāzera stars atrodas paralēli uz apstrādājamā priekšmeta virsmas iezīmētajai zāģējuma trasei visā tās garumā. Griežot regulējošo skrūvi pretēji pulksteņrādītāju kustības virzienam, lāzera stars pārvietojas no kreisās puses uz labo, bet, griežot regulējošo skrūvi pulksteņrādītāju kustības virzienā, lāzera stars pārvietojas no labās puses uz kreiso. Elektroinstrumenta transportēšana (skat. attēlu

Deklarācija par atbilstību ES standartiem Mēs ar pilnu atbildību paziņojam, ka šeit aplūkotie izstrādājumi atbilst visiem tālāk minētajās direktīvās un rīkojumos ietvertajām saistošajām nostādnēm, kā arī sekojošiem standartiem. Tehniskā dokumentācija no: * Akumulatora zāģis metāla zāģēšanai Izstrādājuma numurs
