MANUAL I PËRDORUESIT GCD 18V355 Professional BOSCH

sq Manuali original i përdorimil

Udhëzime të përgjithshme sigurie për veglat elektrike

Lexoni të gjitha paralajmërimet e

PARALAJMËRIM sigurisë, udhëzimet, ilustrimet dhe specifikimet e dhëna me këtë

vegël elektrike. Mosrespektimi i informacionit të sigurisë dhe udhëzimeve të mëposhtme mund të shkaktojë goditje elektrike, zjarr dhe/ose lëndime serioze.

Mbani të gjitha paralajmërimet dhe udhëzimet e sigurisë për referencë në të ardhmen.

Termi «vegël elektrike» i përdorur në udhëzimet e sigurisë i referohet si veglave elektrike që funksionojnë me energji nga rrjeti (me kabllo) ashtu edhe veglave elektrike që funksionojnë me bateri (pa kabllo).

Siguria në vendin e punës

Mbajeni zonën tuaj të punës të pastër dhe të ndriçuar mirë. Rrëmuja ose zonat e pandriçuara të punës mund të çojnë në aksidente.
Mos punoni me veglën elektrike në ambiente potencialisht shpërthyese që përmbajnë lëngje, gazra ose pluhur të ndezshëm. Mjetet elektrike krijojnë shkëndija që mund të ndezin pluhurin ose tymrat.
Mbani larg fëmijët dhe njerëzit e tjerë gjatë përdorimit të veglës elektrike. Ju mund të humbni kontrollin e veglës elektrike nëse jeni të pavëmendshëm.

Siguria elektrike

Spina e veglës elektrike duhet të futet në prizë. Spina nuk duhet të modifikohet në asnjë mënyrë. Mos përdorni prizë përshtatëse së bashku me veglat elektrike me tokëzim mbrojtës. Prizat e pamodifikuara dhe prizat përkatëse do të zvogëlojnë rrezikun e goditjes elektrike.

Shmangni kontaktin trupor me sipërfaqet e tokëzuara si tubacionet, radiatorët, rrezet dhe frigoriferët. Ekziston një rrezik i shtuar i goditjes elektrike nëse trupi juaj është i tokëzuar.

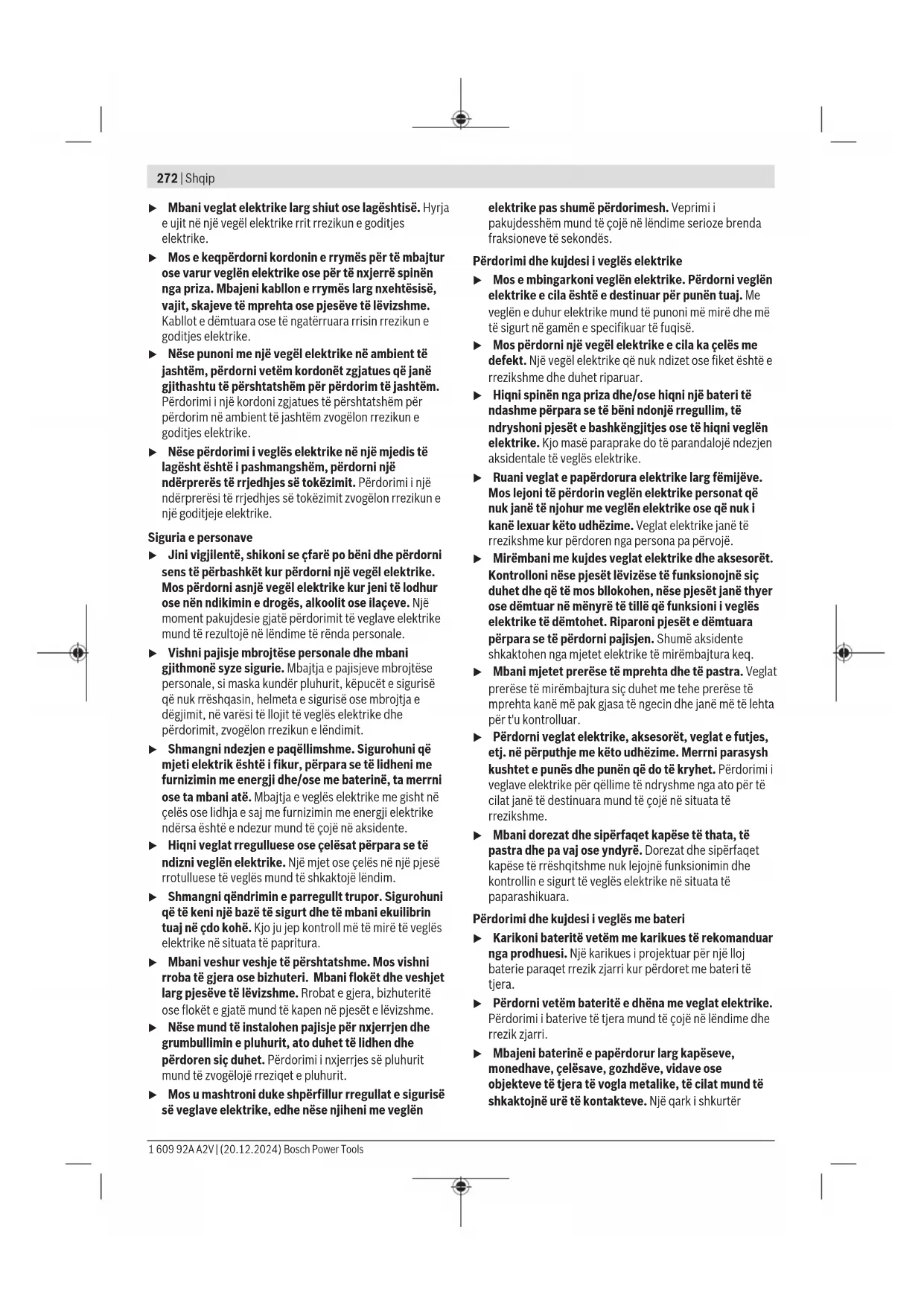

272|Shqip

▶ Mbani veglat elektrike larg shiut ose lagështisë. Hyrja e ujit në një vegël elektrike rrit rrezikun e goditjes elektrike.
▶ Mos e keqpërdorni kordonin e rrymës për të mbajtur ose varur veglën elekrike ose për të nxjerrë spinën nga priza. Mbajeni kabllon e rrymës larg nxehtësisë, vajit, skajeve të mprehta ose pjesëve të lëvizshme. Kabllot e dëmtuara ose të ngatërruara rrisin rrezikun e goditjes elekrike.
▶ Nëse punoni me një vegël elektrike në ambient të jashtëm, përdorni vetëm kordonët zgjatues që janë gjithashtu të përshtatshëm për përdorim të jashtëm. Përdorimi i një kordoni zgjatues të përshtatshëm për përdorim në ambient të jashtëm zvogëlon rrezikun e goditjes elektrike.
▶ Nëse përdorimi i veglës elektrike në një mjedis të lagësht është i pashmangshëm, përdorni një ndërprerës të rrjedhjes së tokëzimit. Përdorimi i një ndërprerësi të rrjedhjes së tokëzimit zvogëlon rrezikun e një goditjeje elektrike.

Siguria e personave

Jini vigjilentë, shikoni se çfarë po bëni dhe përdorni sens të përbashkët kur përdorni një vegël elektrike. Mos përdorni asnjë vegël elektrike kur jeni të lodhur ose nën ndikimin e drogës, alkoolit ose ilaçeve. Një moment pakujdesie gjatë përdorimit të veglave elektrike mund të rezultojë në lëndime të rënda personale.
Vishni pajisje mbrojtëse personale dhe mbani gjithmonë syze sigurie. Mbajtja e pajisjeve mbrojtëse personale, si maska kundër pluhurit, këpucët e sigurisë që nuk rërèshqasin, helmeta e sigurisë ose mbrojtja e dëgjimit, në varësi të llojit të veglës elektrike dhe përdorimit, zvogëlon rrezikun e lëndimit.
Shmangni ndezjen e paqëllimshme. Sigurohuni që mjeti elektrik është i fikur, përpara se të lidheni me furnizimin me energji dhe/ose me baterinë, ta merrni ose ta mbani atë. Mbajtja e veglës elektrike me gisht në çelës ose lidhja e saj me furnizimin me energji elektrike ndërsa është e ndezur mund të çojë në aksidente.
▶ Hiqni veglat rregulluese ose çelësat përpara se të ndizni veglën elektrike. Një mjet ose çelës në një pjesë rrotulluese të veglës mund të shkaktojë lëndim.
▶ Shmangni qëndrimin e parregullt trupor. Sigurohuni që të keni një bazë të sigurt dhe të mbani ekuilibrin tuaj në çdo kohë. Kjo ju jep kontroll më të mirë të veglës elektrike në situata të papritura.
▶ Mbani veshur veshje të përshtatshme. Mos vishni rroba të gjera ose bizhuteri. Mbani flokët dhe veshjet larg pjesëve të lëvizshme. Rrobat e gjera, bizhuteritë ose flokët e gjatë mund të kapen në pjesët e lëvizshme.
▶ Nëse mund të instalohen pajisje për nxjerrjen dhe grumbullimin e pluhurit, ato duhet të lidhen dhe përdoren siç duhet. Përdorimi i nxjerrjes së pluhurit mund të zvogëlojë rreziget e pluhurit.
▶ Mos u mashtroni duke shpërfillur rregullat e sigurisë së veglave elektrike, edhe nëse njiheni me veglën

elektrike pas shumë përdorimesh. Veprimi i pakujdesshëm mund të çojë në lëndime serioze brenda fraksioneve të sekondës.

Përdorimi dhe kujdesi i veglës elektrike

▶ Mos e mbingarkoni veglën elektrike. Përdorni veglën elektrike e cila është e destinuar për punën tuaj. Me veglën e duhur elektrike mund të punoni më mirë dhe më të sigurt në gamën e specifikuar të fuqisë.
▶ Mos përdorni një vegël elektrike e cila ka çelës me defekt. Një vegël elektrike që nuk ndizet ose fiket éshtë e rrezikshme dhe duhet riparuar.
Hiqni spinën nga priza dhe/ose hiqni një bateri të ndashme përpara se të bëni ndonjë rregullim, të ndryshoni pjesët e bashkëngjitjes ose të hiqni veglën elektrike. Kjo masë paraprake do të parandalojë ndezjen aksidentale të veglës elektrike.
▶ Ruani veglat e papërdorura elektrike larg fëmijëve. Mos lejoni të përdorin veglën elektrike personat që nuk janë të njohur me veglën elektrike ose që nuk i kanë lexuar këto udhëzime. Veglat elektrike janë të rrezikshme kur përdoren nga persona pa përvojë.
Mirëmbani me kujdes veglat elektrike dhe aksesorët. Kontrolloni nëse pjesët lëvizëse të funksionojnë sïç duhet dhe që të mos bllokohen, nëse pjesët janë thyer ose dëmtuar në mënyrë të tillë që funksioni i veglës elektrike të dëmtohet. Riparoni pjesët e dëmtuara përpara se të përdorni pajisjen. Shumë aksidente shkaktohen nga mietet elektrike të mirëmbaitura ked.
Mbani mjetet prerëse të mprehta dhe të pastra. Veglat prerëse të mirëmbajtura siç duhet me tehe prerëse të mprehta kanë më pak gjasa të ngecin dhe janë më të lehta për t'u kontrolluar.
Përdorni veglat elektrike, aksesorët, veglat e futjes, etj. në përputhje me këto udhëzime. Merrni parasysh kushtet e punës dhe punën që do të kryhet. Përdorimi i veglave elektrike për qëllime të ndryshme nga ato për të cilat janë të destinuara mund të çojë në situata të rrezikshme.
Mbani dorezat dhe sipërfaqet kapëse të thata, të pastra dhe pa vaj ose yndyrë. Dorezat dhe sipërfaqet kapëse të rrëshqitshme nuk lejojnë funksionimin dhe kontrollin e sigurt të veglës elektrike në situata të paparashikuara.

Përdorimi dhe kujdesi i veglës me bateri

• Karikoni bateritë vetëm me karikues të rekomanduar nga prodhuesi. Një karikues i projektuar për një lloj baterie paraqet rrezik zjarri kur përdoret me bateri të tjera.
  ▶ Përdorni vetëm bateritë e dhëna me veglat elektrike. Përdorimi i baterive të tjera mund të çojë në lëndime dhe rrezik ziarri.
  Mbajeni baterinë e papërdorur larg kapëseve, monedhave, çelësave, gozhdëve, vidave ose objekteve të tjera të vogla metalike, të cilat mund të shkaktojnë urë të kontakteve. Një qark i shkurtër

ndërmjet terminaleve të baterisë mund të shkaktojë djegie ose zjarr.

▶ Nëse përdoret gabimisht, lëngu mund të rrjedhë nga bateria. Shmangni kontaktin me të. Në rast kontakti aksidental, shpëlajeni me ujë. Nëse lëngu ju hyn në sy tuaj, kërkoni kujdes mjekësor shtesë. Rrjedhja e lëngut të baterisë mund të shkaktojë acarim ose djegie të lëkurës.
▶ Mos përdorni një bateri të dëmtuar ose të modifikuar. Bateritë e dëmtuara ose të modifikuara mund të sillen në mënyrë të paparashikueshme dhe të rezultojnë në zjarr, shpërthim ose rrezik lëndimi.
▶ Mos e ekspozoni baterinë ndaj zjarrit ose temperaturave të larta. Zjarri ose temperaturat mbi 130 °C mund të shkaktojnë shpërthim.
Ndiqni të gjitha instruksionet e karikimit dhe mos e karikoni paketën e baterisë ose veglën përtej diapazonit të temperaturave të specifikuara në instruksione. Karikimi në mënyrë të papërshtatshme ose në temperatura përtej diapazonit të specifikuar mund të dëmtojë baterinë dhe rrit rrezikun për zjarr.

Shërbimi

▶ Riparoni veglën tuaj elektrike vetëm tek specialistë të kualifikuar dhe vetëm me pjesë rezervë origjinale. Kjo siguron që të ruhet siguria e veglës elektrike.
▶ Mos iu bëni kurrë shërbim baterive të dëmtuara. E gjithë mirëmbajtja e baterisë duhet të kryhet vetëm nga prodhuesi ose agjenti i autorizuar i shërbimit.

Udhëzime sigurie për sharrat e prerjes së metaleve

▶ Shpejtësia nominale e aksesorit duhet të jetë të paktën e barabartë me shpejtësinë maksimale të shënuar te mjeti me korrent. Nëse aksesorët punojnë më shpejt se shpejtësia e tyre nominale mund të thyhen dhe të fluturojnë tutje.
▶ Përdorni gjithnjë flanxha të fletës së sharrës që janë me diametrin e duhur sipas fletës së sharrës që keni zgjedhur. Flanxhat e duhura të fletës së sharrës e mbajnë mirë sharrën duke pakësuar rrezikun e dëmtimit të fletës së sharrës.
Diametri i jashtëm dhe trashësia e aksesorit duhet të jetë brenda kapacitetit të mjetit me korrent. Aksesorët me përmasë të papërshtatshme nuk mund të mbrohen ose kontrollohen sïç duhet.
Vrima e mesit të fletëve të sharrëave dhe flanxhat duhet të puthiten siç duhet tek aksi i veglës me korrent. Fletët e sharrave dhe flanxhat me vrimë në mes të cilat nuk përputhen me pjesët e montimit të veglës me korrent bëjnë që vegla me korrent të punojë e pabalancuar, si dhe mund të shkaktojnë shumë dridhje dhe humbje të kontrollit.
▶ Mos i përdorni fletët e dëmtuara të sharrave. Para çdo përdorimi, kontrollojini fletët e sharrave për të parë nëse kanë ciflosje dhe plasaritje. Nëse mjeti me korrent ose fleta e sharrës rrëzohet, kontrollojeni për

të parë nëse është dëmtuar ose instaloni një fletë sharre të padëmtuar. Pasi ta keni kontrolluar dhe të keni instaluar një fletë sharre, ju dhe personat pranë duhet të qëndroni larg planit të fletës rrotulluese të sharrës dhe ta vini mjetin në punë në shpejtësi maksimale pa ngarkesë për një minutë. Normalisht, fletët e dëmtuara të sharrave thyhen gjatë kësaj prove.

Përdorni pajisje mbrojtëse personale. Në varësi të punës, përdorni maskë, mbrojtëse fytyre ose syze sigurie. Sipas nevojës, vendosni maskë për pluhurin, kufje mbrojtëse, doreza dhe përparëse pune që mund t'i ndalojë copëzat e vogla gërryese ose copëzat e materialeve të punës. Syzet mbrojtëse duhet të jenë në gjendje të ndalojnë copëzat fluturuese që krijohen nga punët e ndryshme. Maska e pluhurit ose respiratori duhet të jetë në gjendje të filtrojë grimcat që krijohen nga puna juaj. Ekspozimi për kohë të gjatë ndaj zhurmës me intensitet të lartë mund të shkaktojë humbje të dëgjimit.
Mbajini personat rrotull në një distancë të sigurt nga vendi i punës. Kushdo që futet në zonën e punës duhet të vendosë pajisje personale mbrojtëse. Fragmentet e materialit të punës ose të një flete sharre të thyer mund të fluturojnë dhe të shkaktojnë lëndime fizike edhe më larg vendit ku punohet.
Pastrojini rregullisht hapësirat e ajrimit të mjetit me korrent. Ventilatori i motorit mund të thithë pluhur brenda trupit dhe akumulimi i tepërt i pluhurit metalik mund të shkaktojë rreziqe elektrike.
▶ Mos e vini mjetin me korrent në punë pranë materialeve të djegshme. Mos e vini në punë veglën me korrent ndërkohë që ndodhet mbi sipërfaqe të djegshme, si për shembull dru. Shkëndijat mund t'i ndezin këto materiale.
▶ Mos përdorni aksesorë që kanë nevojë për ftohës të lëngshëm. Përdorimi i ujit ose i ftohësve të tjerë të lëngshëm mund të shkaktojë goditje elektrike.

Shpërthimi dhe udhëzimet përkatëse të sigurisë

Goditja mbrapsht është një reagim i papritur ndaj kafshimit ose bblokimit të fletës së sharrës. Kafshimi ose bblokimi shkakton ndalim të menjëhershëm të fletës rrotulluese të sharrës, e cila në këmbim bën që njësia prerëse e pakontrolluar të shkojë me forcë drejt përdoruesit.

Për shembull, nëse një fletë sharre bblokohet ose kafshohet nga materiali i punës, skaji i fletës së sharrës që hyn te pika e kafshimit mund të gërmojë sipërfaqen e materialit duke bërë që fleta e sharrës të dalë jashtë ose të godasë mbrapsht. Gjithashtu, fletët e sharrave mund të thyhen në situata të tilla.

Goditja mbrapsht éshtë pasojë e keqpërdorimit të mjetit dhe/ose e procedurave ose kushteve të gabuara të punimit, e cila mund të shmanget duke marrë masat parandaluese të mëposhtme.

Kapeni fort mjetin me korrent me të dyja duart dhe poziciononi trupin dhe krahun në mënyrë të tillë që t'u rezistoni forcave të goditjes mbrapsht. Operatori mund të kontrollojë forcat e goditjes mbrapsht nëse merren masa parandaluese të përshtatshme.

274|Shqip

▶ Mos e poziciononi trupin në një drejtim mbrapa fletës rrotulluese të sharrës. Nëse ndodh goditja mbrapsht, ajo do ta shtyjë njësinë prerëse drejt operatorit.
Mos vendosni zinxhir motorseke, fletë për gdhendje druri ose disk diamanti të segmentuar me hapësirë periferike më të madhe se 10mm. Këto thika krijojnë goditje mbrapsht të shpeshta dhe humbje të kontrollit.
Mos e "blokoni" fletën e sharrës ose mos ushtroni tepër presion. Mos u përpiqni të bëni prerje tepër të thellë. Sforcimi i tepërt i diskut rrit ngarkesën dhe rrezikun e përthyerjes ose blokimit të fletës së sharrës te vendi i prerjes, si dhe rrezikun e goditjes mbrapsht ose thyerjes së fletës së sharrës.
Kur fleta e sharrës bblokohet ose kur e ndaloni një punë prerjeje për çfarëdo arsyeje, fikeni mjetin me korrent dhe mbajeni palëvizur derisa fleta e sharrës të ndalojë plotësisht. Mos u përpiqni asnjëherë ta hiqni fletën e sharrës nga vendi i prerjes ndërkohë që fleta e sharrës është në lëvizje, përndryshe mund të ndodhë goditje mbrapsht. Kontrolloni dhe merrni masa korrigjuese për të eliminuar shkakun e bblokimit të fletës së sharrës.
▶ Mos e rifilloni punën e prerjes në material. Lëreni fletën e sharrës të arrijë shpejtësi të plotë dhe futeni përsëri me kujdes te vendi i prerjes. Fleta e sharrës mund të bblokohet, mund të dalë ose mund të godasë mbrapsht nëse vegla me korrent rindizet te materiali i punës.
Mbështetini panelet ose çdo material pune tepër të madh për të pakësuar rrezikun e kafshimit dhe goditjes mbrapsht të fletës së sharrës. Materialet e mëdha të punës kanë prirjen të marrin hark për shkak të peshës së tyre. Mbështetëset duhet të vendosen plotësisht poshtë materialit të punës pranë vijës së prerjes dhe pranë buzës së materialit në të dyja anët e fletës së sharrës.
Fiksoni pjesën e punës me kapëse nëse është e mundur. Kur mbani pjesën e punës me dorën tuaj, duhet ta mbani gjithmonë dorën të paktën 100 mm nga secila anë e tehut të sharrës. Mos e përdorni këtë sharrë për të prerë copa, të cilat janë shumë të vogla për t'u kapur ose mbajtur me dorë. Nëse dora juaj është shumë afër tehut të sharrës, ekziston një rrezik i shtuar i lëndimit nga kontakti me tehun e sharrës.
Pjesa e punës duhet të jetë e palëvizshme dhe ose e shtrënguar ose e shtypur kundrejt mbajtjes dhe tryezës. Mos e shtyni pjesën e punës në tehun e sharrës dhe mos e prisni kurrë me «dorë të lirë». Pjesët e lira të punës ose në lëvizje mund të nxirren me shpejtësi të lartë dhe të shkaktojnë lëndime personale.
Shtyjeni fletën e sharrës te materiali i punës. Mos e tërhiqni sharrën te materiali i punës. Për të bërë një prerje, ngrijeni kokën e sharrës dhe tërhiqeni sipër materialit të punës pa bërë prerje, ndizeni motorin, uleni poshtë kokën e sharrës dhe shtyjeni sharrën te materiali i punës. Prerja gjatë lëvizjes së tërheqjes ka

gjasa të bëjë që fleta e sharrës të hipës sipër materialit të punës dhe ta hedhë me forcë sharrën tek operatori.

Asnjëherë mos e kaloni dorën mbi vijën e synuar të prerjes, përpara ose pas tehut të sharrës. Mbështetja e pjesës së punës me «dorë të kryqëzuar», d.m.th., mbajtja e pjesës së punës në të djathtë të tehut të sharrës me dorën tuaj të majtë ose anasjelltas, është shumë e rrezikshme.
Mos u zgjatni matanë mbrojtëses kur fleta e sharrës është duke u rrotulluar. Ruani gjithnjë distancën e sigurt prej 100 mm mes dorës dhe fletës rrotulluese të sharrës (vlen për të dyja anët e fletës së sharrës). Mund të mos jetë e mundur të kuptoni se sa afër është fleta e sharrës me dorën tuaj, dhe mund të plagoseni rëndë.
Kontrolloni pjesën e punës përpara prerjes. Nëse pjesa e punës është e përkulur ose e deformuar, mbërthejeni atë me anën e lakuar të jashtme kundër ndalesës. Gjithmonë sigurohuni që të mos ketë hendek midis pjesës së punës, mbajtjes dhe tryezës përgjatë vijës së prerjes. Pjesët e punës të përthyera ose të shtrembëruara mund të përdredhin ose të drejtohen keq dhe të bëjnë që tehu i sharrës rrotulluese të ngecë gjatë prerjes. Nuk duhet të ketë gozhdë ose objekte të huaja në pjesën e punës.
▶ Mos e përdorni veglën elektrike derisa tavolina të jetë e pastër nga mjetet; vetëm pjesa e punës mund të jetë në tavolinë. Mbeturinat e vogla ose objektet e tjera që bien në kontakt me tehun rrotullues mund të hidhen me shpejtësi të madhe.
Prisni vetëm një pjesë të punës në të njëjtën kohë. Pjesët e punës që grumbullohen disa herë nuk mund të mbërthehen ose mbahen siç duhet dhe mund të shkaktojnë ngecjen ose rrëshqitjen e tehut gjatë sharrimit.
Sigurohuni që vegla elektrike të jetë në një sipërfaqe pune të sheshtë dhe të fortë përpara përdorimit. Një sipërfaqe pune e sheshtë dhe e fortë zvogëlon rrezikun e paqëndrueshmërisë së veglës elektrike.
Planifikoni punën tuaj. Sa herë që rregulloni këndin e tehut të sharrës ose këndin e kthesës, sigurohuni që mbajtësi i rregullueshëm të jetë rregulluar saktë dhe të mbështesë pjesën e punës pa rënë në kontakt me tehun ose mbrojtësin. Pa e ndezur makinerinë dhe pa asnjë pjesë pune në tavolinë, simuloni një lëvizje të plotë prerjeje të tehut të sharrës për t'u siguruar që nuk ka ndonjë ndërhyrje ose rrezik për prerje në mbajtës.
Për pjesët e punës që janë më të gjera ose më të gjata se pjesa e sipërme e tavolinës, siguroni mbështetje të përshtatshme, si p.sh. zgjatime tavoline ose këmbalec sharre. Pjesët e punës që janë më të gjata ose më të gjera se tavolina e veglave elektrike mund të rreżohen nëse nuk mbështeten fort. Nëse një copë metali e prerë ose pjesa e punës bie në majë, ajo mund të ngrejë mbrojtësen e poshtme ose të hidhet në mënyrë të pakontrollueshme nga tehu rrotullues.

▶ Mos përdorni persona të tjerë si zëvendësim për një zgjerim tavoline ose për mbështetje shtesë.

Mbështetja e paqëndrueshme e pjesës së punës mund të shkaktojë ngecjen e tehut. Pjesa e punës gjithashtu mund të zhvendoset gjatë prerjes dhe t'ju tërheqë ju dhe ndihmësin në tehun rrotullues.

▶ Copa e prerë nuk duhet të shtypet kundër tehut rrotullues të sharrës. Nëse ka pak hapësirë, p.sh. kur përdorni ndalesa gjatësore, pjesa e prerë mund të futet në teh dhe të hidhet me forcë.

▶ Përdorni gjithmonë një kapëse ose pajisje tjetër të përshtatshme për të mbështetur sïç duhet materialin e rrumbullakët si shufra ose tub. Shufrat priren të rrotullohen ndërsa priten, duke bëre që tehu të «kafshojë» duke lejuar dorën tuaj të tërheqë pjesën e punës në teh.

▶ Lëreni tehun të arrijë shpejtësinë e plotë përpara se të prisni pjesën e punës. Kjo zvogëlon rrezikun e hedhjes së pjesës së punës.

▶ Nëse pjesa e punës bllokohet ose tehu bllokohet, fikni veglën elektrike. Prisni derisa të ndalojnë të gjitha pjesët lëvizëse, shkëputni kordonin e rrymës dhe/ose hiqni baterinë. Më pas hiqni materialin e bllokuar. Vazhdimi i shkëputjes gjatë një bllokimi të tillë mund të rezultojë në humbjen e kontrollit ose dëmtim të veglës elektrike.

Pasi prerja të përfundojë, lëshoni çelësin, mbajeni kokën e sharrës poshtë dhe prisni që tehu të ndalojë përpara se të hiqni pjesën e prerë. Éshtë shumë e rrezikshme të vendosni dorën pranë tehut që është duke dalë.

Mbajeni fort dorezën kur bëni një prerje jo të plotë të sharrës ose kur lëshoni çelësin përpara se koka e sharrës të jetë ulur. Efekti frenues i sharrës mund të bëjë që koka e sharrës të tërhiqet papritur poshtë, duke çuar në rrezik lëndimi.

Asnjëherë mos hiqni mbeturinat prerëse ose sende të ngjashme nga zona e prerjes kur vegla elektrik është në punë. Kthejeni gjithmonë krahun e veglës në pozicionin e pushimit dhe fikni mjetin elektrik.

▶ Mos e prekni tehun e sharrës pas punës derisa të jetë ftohur. Tehu i sharrës nxehet shumë kur punon.

Mbajeni të pastër vendin tuaj të punës. Përzierjet e materialeve janë veçanërisht të rrezikshme. Pluhuri i lehtë i metalit mund të digjet ose të shpërthejë.

▶ Mos përdorni tehe sharre të bëra prej çeliku me aliazh të lartë me shpejtësi të lartë (çelik HSS). Tehë të tillë sharre mund të thyhen lehtësisht.

▶ Mos përdorni tehe sharre të topitura, të plasaritura, të përkulura ose të dëmtuara. Tehët me dhëmbë të topitur ose të gabuar shkaktojnë fërkime të shtuara, ngecje të tehut dhe goditje nga një krah shumë i ngushtë.

▶ Përdorni gjithmonë tehe sharre të madhësisë së duhur dhe me një vrimë të përshtatshme montimi (p.sh. në formë diamanti ose të rrumbullakët). Tehët e sharrës

që nuk përputhen me pajisjen e montimit të sharrës do të mbarojnë plotësisht dhe do të rezultojnë në humbje të kontrollit.

▶ Sigurohuni që mbrojtësi të funksionojë siç duhet dhe të mund të lëvizë lirshëm. Asnjëherë mos e shtrëngoni kapakun mbrojtës kur është i hapur.

Mbajeni dyshemenë pa copëza metalike dhe mbetje materiale. Mund të rrëshqitni ose të pengoheni.

▶ Përdoreni veglën elektrike vetëm nëse sipërfaqja e punës është e lirë nga të gjitha mjetet e fiksimit, rrëshqitjet metalike, etj., përveç pjesës së punës që do të përpunohet. Copa të vogla metali ose objekte të tjera që bien në kontakt me tehun e sharrës rrotulluese mund të godasin operatorin me shpejtësi të lartë.

▶ Asnjëherë mos e lini veglën para se të ndalojë plotësisht. Mjetet pasuese mund të shkaktojnë lëndime.

Drejtojeni tehun e sharrës kundër pjesës së punës vetëm kur sharra është e ndezur. Përndryshe, ekziston rreziku i goditjes nëse tehu i sharrës kapet në pjesën e punës.

- Asnjëherë mos qëndroni mbi veglën elektrike. Mund të ndodhë lëndim i rëndë nëse vegla elektrike përmbyset ose nëse bie aksidentalisht në kontakt me tehun e sharrës.

▶ Përdorni veglën elektrike vetëm për prerje të thata. Hyrja e ujit në një vegël elektrike rrit rrezikun e goditjes elektrike.

▶ Nëse bateria është dëmtuar ose përdoret në mënyrë jo të duhur, mund të dalin avuj. Bateria mund të digjet ose të shpërthejë. Dilni në ajër të freskët dhe flisni me një mjek në rast se keni shqetësime. Avujt mund të irritojnë sistemin e frymëmarrjes.

▶ Mos e modifikoni ose hapni baterinë. Ekziston rreziku i një qarku të shkurtër.

▶ Bateria mund të dëmtohet nga objekte të mprehta të tilla si gozhdë ose kaçavida ose nga forca të jashtme.

Mund të ndodhë një qark i shkurtër i brendshëm dhe bateria mund të digjet, të nxjerë tym, të shpërthejë ose të mbinxehet.

▶ Përdorni baterinë vetëm në produktet e prodhuesit. Vetëm kështu mund të mbroni baterinë nga mbingarkesat e rrezikshme.

Mbroni baterinë nga nxehtësia, p.sh. nga ekspozimi i vazhdueshëm në diell, zjarri, papastërtia, uji dhe lagështia. Ekziston rreziku i shpërthimit dhe i qarkut të shkurtër.

Simbole

Simbolet e mëposhtme mund të jenë të rëndësishme për përdorimin e veglës suaj elektrike. Ju lutemi mbani mend simbolet dhe kuptimin e tyre. Interpretimi i saktë i simboleve do t'ju ndihmojë ta përdorni më mirë dhe në mënyrë më të sigurt veglën elektrike.

Simbole dhe kuptimi i tyre

Rrezatimi me laser Mos e shiko rrezen

Klasa 2 Produkt lazer konsumatori

Mos i vendosni duart në zonën e sharrimit ndërkohë që vegla elektrike është në punë. Ekziston rreziku i lëndimit nëse bini në kontakt me tehun e sharrës.

Mbani mbrojtje për dëgjimin. Ekspozimi ndaj zhurmës mund të shkaktojë humbje të dëgjimit.

Mbani syze mbrojtëse.

Mbani një maskë pluhuri.

Vini re dimensionet e tehut të sharrës (diametri i tehut të sharrës D, diametri i shpimit d). Diametri i shpimit d duhet t'i përshtatet boshtit të mjetit pa lirshmëri. Nëse përdorimi i reduktuesve është i nevojshëm, sigurohuni që dimensionet e reduktuesit të përputhen me trashësinë e tehut kryesor dhe diametrin e shpimit të tehut të sharrës, si dhe me diametrin e boshtit të mjetit.Nëse është e mundur, përdorni reduktuesit e dhënë me tehun e sharrës.

Diametri i tehut të sharrës D duhet të korrespondojë me informacionin në simbol.

Shihni gjithashtu "Dimensionet për tehet e përshtatshme të sharrës" në kapitullin "Të dhënat teknike".

Për të rregulluar ndalesën e këndit, rrotullojeni dorezën shtrënguese në drejtim të akrepave të orës disa herë me përcjellje derisa të ndalojë.

Për të liruar ndalesën e këndit, rrotullojeni dorezën e tensionit disa herë në drejtim të kundërt të akrepave të orës me përcjellje derisa të ndalojë.

Përshkrimi i produktit dhe shërbimit

Lexoni të gjitha paralajmërimet dhe udhëzimet e sigurisë. Mosrespektimi i paralajmërimeve dhe udhëzimeve të sigurisë mund të rezultojë në goditje elektrike, zjarr dhe/ose lëndim serioz.

Ju lutemi vini re ilustrimet në pjesën e përparme të udhëzimeve të përdorimit.

Përdorimi në përputhje me qëllimin e duhur

Vegla elektrik synohet të përdoret të një pajisje me qëndrim të lirë duke përdorur tehe sharre për të kryer prerje gjatësore dhe tërthore me një shteg prerjeje të drejtë dhe kënde horizontale mitra deri në 45° në materiale metalike pa përdorur ujë.

Komponentët e shfaqur

Numërimi i komponentëve të paraqitur i referohet paraqitjes së veglës elektrike në faqen grafike.

(1) Dorezë
(2) Doreza e ndezjes
(3) Kapak mbrojtës lazeri
(4) Bblokimi i boshtit
(5) Kapuç mbrojtës me lavjerrës
(6) Heqja e çipave
(7) Levë shtrënguese për fiksimin e ndalesës së këndit
(8) Bosht blllokues
(9) Lirim i shpejtë
(10) Dorezë boshti
(11) Çelës heksagonal i brendshëm
(12) Vrima për montim
(13) Tavolinë sharrimi
(14) Ndalimi i këndit
(15) Doreza shtrënguese për fiksimin e këndit mitra (horizontal)
(16) Siguria e transportit
(17) Dalja e rrezatimit lazer
(18) Shenjë paralajmëruese me laser
(19) Çelësi i ndezjes/fikjes
(20) Grykë tubi
(21) Sirtar çipash
(22) Bateria ^a)
(23) Butoni i lirimit të baterisë ^a)
(24) Dorezë transporti
(25) Mbulesa mbrojtëse
(26) Çelësi i ndezjes/fikjes për lazer (shënjimi i vijës së prerjes)
(27) Vidë heksagonale për fiksimin e tehut të sharrës
(28) Fllanxha shtrënguese
(29) Teh sharre

(30) Fllanxha e brendshme shtrënguese

(31) Shkalla e këndit mitra (horizontal)

(32) Billokim transporti për sirtarin e çipave

(33) Vidë rregulluese për pozicionimin e lazerit (paralelizëm)

a) Këto pajisje shtesë nuk janë pjesë e dorëzimeve standarde.

Të dhënat teknike

Sharrë për prerjen e metaleve me bateri		GCD 18V-355
Numri i artikullit		3 601 M59 0..
Tension nominal V 18	=
Shpejtësi boshe min	^-1	1300
Lloji i lazerit nm 650
	mW < 1
Klasi i lazerit 2
Pesha ^A)	kg 19,8
Temperatura e rekomanduar e ambientit gjatë karikimit	°C 0 ... +35
Temperatura e lejuar e ambientit gjatë funksionimit ^B) dhe gjatë ruajtjes	°C -20 ... +50
Bateritë e rekomanduara GBA 18V...		ProCORE18V...
Karikuesit e rekomanduar GAL 18...		GAX 18...GAL 36...

Dimensionet për tehët e përshtatshëm të sharrës

Diametri maks. i tehut të sharrës D	mm 355
Trashësia e diskut kryesor mm 1,8-2,5
Diametri i shpimit d	mm 25,4

A) Pesha pa bateri
(Pesha e baterisë shih http://www.bosch-professional.com)
B) Performancë e kufizuar në temperatura < 0 °C
Vlerat mund të ndryshojnë sipas produktit dhe i nënshtrohen kushteve të aplikimit dhe mjedisit. Informacione të mëtejshme në www.bosch-professional.com/wac.

Informacion mbi zhurmën

Vlerat e emetimit të zhurmës përcaktohen në përputhje me EN IEC 62841-1.

Niveli i ponderuar i zhurmës A i veglës elektrike është zakonisht: niveli i presionit të zërit 91 dB(A); Niveli i fuqisë së zërit 100 dB(A). Pasiguria K = 3 dB.

Vishni mbrojtje për dëgjimin!

Vlera e emetimit të zhurmës e dhënë në këto udhëzime është matur sipas një metode matjeje të standardizuar dhe mund të përdoret për të krahasuar veglat elektrike me njëratjetrën.Është gjithashtu e përshtatshme për një vlerësim paraprak të emetimeve të zhurmës.

Vlera e specifikuar e emetimit të zhurmës përfaqëson aplikimet kryesore të veglës elektrike. Megjithatë, nëse vegla

elektrike përdoret për përdorime të tjera, me mjete të ndryshme ose me mirëmbajtje të pamjaftueshme, vlera e emetimit të zhurmës mund të ndryshojë. Kjo mund të rrisë ndjeshëm emetimet e zhurmës gjatë gjithë periudhës së punës.

Për një vlerësim të saktë të emetimeve të zhurmës, duhet të merren parasysh edhe kohët kur pajisja është e fikur ose është në punë, por nuk është në përdorim. Kjo mund të reduktojë ndjeshëm emetimet e zhurmës gjatë gjithë periudhës së punës.

Bateria

Bosch shet vegla elektrike me bbateri dhe pa bateri. Nga paketimi mund të mësoni nëse me veglën tuaj elektrike është e përfshirë një bateri.

Karikoni baterinë

▶ Përdorni vetëm karikuesit e listuar në të dhënat teknike. Vetëm këta karikues janë përshtatur për baterinë Li-jon të përdorur në veglën tuaj elektrike.

Shēnim: Bateritë Li-jon dorëzohen pjesërisht të karikuara për shkak të rregulloreve ndërkombëtare të transportit.Për të siguruar funksionimin e plotë të baterisë, karikoni plotësisht baterinë përpara përdorimit të parë.

Vendosni baterinë

Rrëshqisni baterinë e karikuar në mbajtësen e baterisë derisa të klikojë në vend.

Hiqni baterinë

Për të hequr baterinë, shtypni butonin e lirimit të baterisë dhe tërhiqeni baterinë.Mos përdorni forcë.

Bateria ka 2 nivele kyçjeje për të parandaluar që bateria të bjere jashtë kur shtypet aksidentalisht butoni i lëshimit të baterisë. Për sa kohë që bateria është futur në veglën elektrike, ajo mbahet në pozicionin e saj nga një butoni.

Treguesi i nivelit të karikimit të baterisë

Shënim: Jo çdo lloj baterie ka një tregues të nivelit të karikimit.

LED-et jeshile të treguesit të statusit të karikimit të baterisë tregojnë statusin e karikimit të baterisë. Për arsye sigurie, pyetja për statusin e karikimit është e mundur vetëm kur vegla elektrike nuk është në gjendje pune.

Shtypni butonin e treguesit të statusit të karikimit ⚫ ose 📄, për të shfaqur statusin e karikimit. Kjo është e mundur edhe nëse hiqni baterinë.

Nëse asnjë LED nuk ndizet pas shtypjes së butonit të treguesit të statusit të karikimit, bateria është me defekt dhe duhet të zëvendësohet.

278|Shqip

Lloji i baterisë GBA 18V...

LED Kapaciteti

Dritë e vazhdueshme 3 × e gjelbër 60–100 %

Dritë e vazhdueshme 2 × e gjelbër 30–60 %

Dritë e vazhdueshme 1 × e gjelbër 5–30 %

Dritë pulsuese 1 × e gjelbër 0–5 %

Lloji i bateriës ProCORE18V...

LED Kapaciteti

Dritë e vazhdueshme 5 × e gjelbër 80–100 %

Dritë e vazhdueshme 4 × e gjelbër 60–80 %

Dritë e vazhdueshme 3 × e gjelbër 40–60 %

Dritë e vazhdueshme 2 × e gjelbër 20–40 %

Dritë e vazhdueshme 1 × e gjelbër 5–20 %

Dritë pulsuese 1 × e gjelbër 0–5 %

Udhëzime për trajtimin optimal të baterisë

Mbroni baterinë nga lagështia dhe uji.

Ruani baterinë vetëm në një interval temperaturash nga -20 °C deri në 50 °C. Për shembull, mos e lini baterinë në makinë gjatë verës.

Herë pas here pastrojini hapjet e baterisë me një furçë të butë, të pastër dhe të thatë.

Një kohë tepër e reduktuar pune pas karikimit tregon që bateria është konsumuar dhe ajo duhet të zëvendësohet. Ndiqni udhëzimet e asgjësimit.

Montim

Para se të kryeni ndonjë punë në veglën elektrike (p.sh. mirëmbajtje, ndryshim i veglave, etj.) hiqeni baterinë nga vegla elektrike. Ekziston rreziku i lëndimit nëse çelësi i ndezjes/fikjes shtypet pa dashje.

Fushëveprimi i dorëzimit

• Hiqni me kujdes të gjitha pjesët e furnizuara nga paketimi i tyre.
• Hiqni të gjithë materialin e paketimit nga mjeti elektrik dhe aksesorët e përfshirë.

Përpara se të përdorni veglën elektrike për herë të parë, kontrolloni nëse janë përfshirë të gjitha pjesët e listuara më poshtë:

• Sharrë prerëse metalike pa kabillo me teh sharre të montuar
• Çelës heksagonal i brendshëm (11)
• Grykë tubi (20)

Shënim: Kontrolloni veglën elektrike për ndonjë dëmtim.

Përpara se të vazhdoni të përdorni veglën elektrike, duhet të ekzaminoni me kujdes pajisjet mbrojtëse ose pjesët pak të dëmtuara për t'u siguruar që ato funksionojnë sïç duhet dhe siç synohet. Kontrolloni nëse pjesët lëvizëse funksionojnë sïç duhet dhe nuk bblokojnë ose nëse pjesët janë dëmtuar. Të gjitha pjesët duhet të jenë të montuara saktë dhe të plotësojnë të gjitha kushtet për të siguruar funksionimin e duhur.

Pajisjet dhe pjesët mbrojtëse të dëmtuara duhet të riparohen ose zëvendësohen siç duhet nga një punishte e njohur e specializuar.

Montim i palëvizshëm ose fleksibël

Për të siguruar trajtim të sigurt, duhet ta montoni veglën elektrike në një sipërfaqe pune të sheshtë dhe të qëndrueshme (p.sh. tavolinë pune) përpara përdorimit.

Montimi në një sipërfaqe pune (shih figurën A)

– Lidheni veglën elektrike në sipërfaqen e punës duke përdorur një lidhje të përshtatshme me vidë. Vrimat përdoren për këtë qëllim (12).

Montimi në një tavolinë pune Bosch

Tavolinat e punës GTA nga Bosch ofrojnë mbështetje për veglat elektrike në çdo sipërfaqe falë këmbëve të rregullueshme në lartësi.Mbështetësit e pjesës së punës në tavolinat e punës përdoren për të mbështetur pjesët e gjata të punës.

Lexoni të gjitha paralajmërimet dhe udhëzimet e përfshira në tavolinën e punës. Moszbatimi i paralajmërimeve dhe udhëzimeve mund të rezultojë në goditje elektrike, zjarr dhe/ose lëndim serioz.
Montoni saktë tavolinën e punës përpara se të montoni veglën elektrike. Ndërtimi i duhur është i rëndësishëm për të parandaluar rrezikun e shembjes.
- Vendosni veglën elektrike në pozicionin e transportit.
- Montoni përshtatësit e lidhur nga poshtë në tabelën e sharrës (13).

Ju lutemi vini re udhëzimet e detajuara të montimit për përshtatësit.

- Vidhosni përshtatësit në mbajtëset në tavolinën e punës.

Konfigurimi fleksibël (nuk rekomandohet!)

Nëse, në raste të jashtëzakonshme, nuk është e mundur të montoni fort veglën elektrike në një sipërfaqe pune, mund t'i vendosni përkohësisht këmbët e tavolinës së sharrës (13) në një sipërfaqe të përshtatshme (p.sh. tavolinë pune, dysheme të sheshtë, etj.) pa vidhosur veglën elektrike poshtë.

Ndryshoni tehun e sharrës (shih figurën B1-B3)

Aktivizoni bllokimin e boshtit (4) vetëm kur boshti i veglës është i palëvizshëm. Përndryshe, vegla elektrike mund të dëmtohet.
▶ Vishni doreza mbrojtëse kur montoni tehun e sharrës. Ekziston rreziku i lëndimit nëse prekni tehun e sharrës.

Përdorni vetëm tehe sharre, shpejtësia maksimale e lejuar e të cilave është më e lartë se shpejtësia e boshtit të veglës suaj elektrike.

Përdorni vetëm tehet e sharrës që janë rekomanduar nga prodhuesi i kësaj vegle elektrike dhe që janë të përshtatshme për materialin me të cilin dëshironi të punoni. Kjo parandalon mbinxehjen e dhëmbëve të sharrës gjatë sharimit.

Hiqni tehun e sharrës

• Vendosni veglën elektrike në pozicionin e punës.
• Lëvizni kapakun mbrojtës të lavjerrësit (5) prapa dhe mbajeni në këtë pozicion.
• Rrotulloni vidën heksagonale (27) me çelësin e përfshirë heksagonal (11) dhe në të njëjtën kohë shtypni bblokimin e boshtit (4), derisa të klikojë në vend.
• Ndërkohë që mbani të shtypur bblokimin e boshtit (4), hiqni vidën (27) në drejtim të kundërt të akrepave të orës.
• Hiqni fllanxhën e fiksimit (28).
• Hiqni tehun e sharrës (29).

Vendosni tehun e sharrës

Nëse është e nevojshme, pastroni të gjitha pjesët që do të montoni përpara instalimit.

• Vendoseni tehun e ri të sharrës (29) në fllanxhën e brendshme shtrënguese (30).
  Gjatë instalimit, sigurohuni që drejtimi i prerjes së dhëmbëve (drejtimi i shigjetës në tehun e sharrës) të korrespondojë me drejtimin e shigjetës në kapakun mbrojtës!
• Vendosni fllanxhën e fiksimit (28) dhe vidën (27). Shtypni bblokuesin e boshtit (4), derisa të klikojë në vend dhe shtrëngoni vidën në drejtim të akrepave të orës.
• Lëshojeni përsëri bblokimin e boshtit (4). Nëse është e nevojshme, tërhiqeni butonin deri në fund me dorë.
• Lëvizni ngadalë kapakun mbrojtës të lavjerrësit (5) për poshtë derisa tehu i sharrës të mbulohet përsëri plotësisht.

Funksionimi

Siguria e transportit (shih figurën C)

Siguria e transportit (16) ju lejon të trajtoni më lehtë veglën elektrike kur e transportoni atë në vende të ndryshme.

Zhbllokimi i veglës elektrike (pozicioni i punës)

• Shtypni krahun e veglës pak poshtë në dorezë (1) për të lehtësuar ngarkesën në sigurinë e transportit (16).
• Tërhiqeni siguronë e transportit (16) deri në fund.
• Lëvizni ngadalë krahun e veglës lart.

Shënim: Kur punoni, sigurohuni që bblokuesi i transportit të mos shtypet nga brenda, përndryshe krahu i veglës nuk mund të rrotullohet në thellësinë e dëshiruar.

Siguroni mjetin elektrik (pozicioni i transportit)

- Drejtoni krahun e veglës poshtë derisa bllokimi i transportit (16) të mund të shtyhet deri në fund.

Përgatitja e punës

Rregulloni këndin horizontal mitra (shih figurën D)

Këndi horizontal i kthesës mund të rregullohet në një interval nga 0° deri në 45°.

Vlerat e rëndësishme të cilësimeve mund të lexohen në shkallë (31). Pozicionet 0° dhe 45° sigurohen nga ndalesat përkatëse fundore.

• Lironi dorezën e tensionit (15) 1x në drejtim të kundërt të akrepave të orës. Vazhdoni të rregulloni dorezën e fiksimit (ngritja - rrotullimi në drejtim të akrepave të orës - vendosja poshtë - lëshimi në drejtim të kundërt) derisa ndalesa e këndit (14) të mund të kthehet.
• Rrotulloni ndalesën e këndit (14), derisa shenja në tavolinën e sharrës (13) të tregojë këndin e dëshiruar horizontal mitra në peshore (31).
• Shtrëngoni dorezën e tensionit (15) 1x në drejtim të akrepave të orës. Rregulloni dorezën e fiksimit (ngritja - rrotullimi në drejtim të akrepave të orës - vendosja poshtë - shtrëngimi në drejtim të akrepave të orës), derisa ndalesa e këndit (14) të fiksohet sërish fort.

Lëvizni ndalesën e këndit (shih figurën D)

Mund të lëvizni ndalesën e këndit (14) për të vendosur pozicionin optimal të pjesës së punës për sharrim.

• Lironi dorezën e tensionit (15) 1x në drejtim të kundërt të akrepave të orës. Vazhdoni të rregulloni dorezën e fiksimit (ngritja - rrotullimi në drejtim të akrepave të orës - vendosja poshtë - lirimi në drejtim të kundërt), derisa ndalesa e këndit (14) të mund të zhvendoset.
• Zhvendosni ndalesën e këndit (14) në distancën e dëshiruar nga tehu i sharrës (29).

Shënim: Për prerje 45°, duhet të poziciononi ndalesën e këndit në mënyrë që të tregojë në këtë zonë të

shënjimit

- Shtrëngoni dorezën e tensionit (15) 1x në drejtim të akrepave të orës. Rregulloni dorezën e fiksimit (ngritja - rrotullimi në drejtim të kundërt të akrepave të orës - vendosja poshtë - shtrëngimi në drejtim të akrepave të orës), derisa ndalesa e këndit (14) të fiksohet sërish fort.

Mbërthejeni pjesën e punës

Për të garantuar sigurinë optimale të punës, gjithmonë duhet ta shtrëngoni fort pjesën e punës. Mos përpunoni pjesët e punës që janë shumë të vogla për t'u kapur.

Pjesët e gjata dhe të rënda të punës duhet të vendosen nën ose të mbështeten në skajin e lirë.

Ju lutemi vini re udhëzimet e fiksimit në foto G.

Pjesë pune të rrumbullakëta (shih figurën E)

- Hiqni grykën e tubit (20) nga mbajtësi i saj në pjesën e pasme të veglës elektrike.

Gryka e tubit rrit sipërfaqen shtrënguese të pjesëve të rrumbullakëta të punës.

280|Shqip

• Rrèshqitni grykën e tubit (20) aq sa mund të shkojë mbi pillakën e boshtit të kyçjes (8).
• Vendoseni pjesën e punës në ndalesën e këndit (14).
• Rrëshqitni boshtin bllokues (8) me grykën e tubit (20) mbi pjesën e punës dhe shtrëngoni pjesën e punës duke përdorur dorezën e boshtit (10).

Pjesët këndore të punës (shih figurën F)

• Nëse është e nevojshme, shtyni grykën e tubit (20) mbi pllakën e boshtit tëblokimit (8). Shih figurën G (shënimi i shtrëngimit ◇).
• Vendoseni pjesën e punës në ndalesën e këndit (14).
• Rrëshqitni boshtin e bllokimit (8) mbi pjesën e punës dhe shtrëngoni pjesën e punës duke përdorur dorezën e boshtit (10).

Lironi pjesën e punës

• Lironi dorezën e boshtit (10).
• Hapni lëshimin e shpejtë (9) dhe tërhiqeni boshtin e bllokimit (8) larg pjesës së punës.

Instalimi

Ndezja (shih figurën H)

- Për të ndezur veglën elektrike, fillimisht shtypni billokimin e kyçjes (2) për brenda. Më pas shtypni çelësin e ndezjes/fikjes (19) deri në fund dhe mbajeni të shtypur.

Shënim: Për arsye sigurie, çelësi i ndezjes/fikjes (19) nuk mund të blokohet, por duhet të qëndrojë i shtypur vazhdimisht gjatë funksionimit.

Fillim i butë

Fillimi i butë elektronik kufizon çift rrotullimin kur ndizet dhe rrit jetëgjatesinë e motorit.

Fikja

- Për ta fikur, lëshoni çelësin e ndezjes/fikjes (19).

Sharrimi

Udhëzime të përgjithshme për sharrimin

Mbroni tehun e sharrës nga goditjet dhe ndikimi. Mos e nënshtroni tehun e sharrës ndaj presionit anësor. Mos përpunoni pjesët e deformuara të punës. Pjesa e punës duhet të ketë gjithmonë një skaj të drejtë për vendosje. Pjesët e gjata dhe të rënda të punës duhet të vendosen nën ose të mbështeten në skajin e lirë.

Pozicioni i operatorit (shih figurën I)

▶ Mos qëndroni përpara veglës elektrike në vijë me tehun e sharrës, por gjithmonë zhvendosuni në anë të tehut të sharrës. Kjo mbron trupin tuaj nga një goditje e mundshme.
- Mbajini duart, gishtat dhe krahët larg tehut rrotullues të sharrës.
- Mos i kryqëzoni krahët përpara krahut të veglës.

Sharrimi

• Mbërtheni pjesën e punës sipas dimensioneve.

• Nëse është e nevojshme, vendosni këndin e dëshiruar horizontal mitra.

• Ndizni veglën elektrike.

• Drejtojeni ngadalë krahun e veglës poshtë duke përdorur dorezën (1).
• Sharroni pjesën e punës me një lëvizje të qëndrueshëm.
• Fikni veglën e punës dhe prisni derisa tehu i sharrës të ndalojë plotësisht.
• Lëvizni ngadalë krahun e veglës lart.

Këshilla pune

Shënoni vijën e prerjes (shih figurën J)

Një rreze lazer ju tregon vijën e prerjes së tehut të sharrës. Kjo ju lejon të poziciononi saktësisht pjesën e punës për sharrim pa hapur kapakun mbrojtës me lëkundje.

- Ndizni rrezen e lazerit me çelës (26).

- Drejtoni shenjën tuaj në pjesën e punës me skajin e djathtë të linjës lazer.

Shënim: Para se të sharroni, kontrolloni nëse vija e prerjes shfaqet ende saktë. Rrezja e lazerit mund të ndryshojë, për shembull për shkak të dridhjeve gjatë përdorimit intensiv.

Dimensionet e lejuara të pjesës së punës

Pjesët maksimale të punës [mm]

Forma e pjesës së punës		Këndi mitra (horizontal)
		0° 45°
		∅ 127 ∅ 115
		127 x 127 115 x 115
		194 x 101 115 x 115
		127 x 127 115 x 115

Pjesët minimale të punës

(= të gjitha pjesët e punës që ende mund të mbërthehen me boshtin e kyçjes (8)): gjatësia 100 mm

Thellësia maksimale e prerjes (0°/0°): 127 mm

Nxjerrja e pluhurit/ashklave (shih figurën K)

Pluhuri nga materiale të tilla si bojërat me bazë plumbi, mineralet dhe metali mund të jenë të dëmshëm për shëndetin. Prekja ose thithja e pluhurave mund të shkaktojë reaksione alergjike dhe/ose sëmundje të frymëmarrjes tek përdoruesi ose tek njerëzit pranë.

Disa pluhura metalikë konsiderohen të rrezikshëm, veçanërisht në kombinim me lidhje të tilla si zinku, alumini ose kromi. Materiali që përmban asbest mund të përpunohet vetëm nga specialistë.

- Sigurohuni që vendi i punës të jetë i ajrosur mirë.

• Rekomandohet të vishni një maskë respiratore me filter të klasës P2.
  Ju lutemi, vini re rregulloret e zbatueshme në vendin tuaj për materialet që do të përpunohen.

▶ Shmangni grumbullimin e pluhurit në vendin e punës. Pluhuri mund të ndizet lehtësisht.

Tehu i sharrës (29) mund të bllokohet nga pluhuri, ashklat ose fragmente të pjesës së punës në zgavrën e tavolinës së sharrës (13).

• Fikni veglën e punës dhe prisni derisa tehu i sharrës të ndalojë plotësisht.
• Hiqeni baterinë (22).
• Tërhiqeni sirtarin e ashklave (21) dhe zbrazeni plotësisht.

Kontrolloni dhe rregulloni cilësimet bazë

Për të siguruar prerje të sakta, duhet të kontrolloni gjithashtu, nëse është e nevojshme, të rregulloni cilësimet bazë të veglës elektrike pas përdorimit intensiv. Për ta bërë këtë, keni nevojë për përvojë dhe mjete speciale të përshtatshme.

Një qendër shërbimi ndaj klientit Bosch do ta kryejë këtë punë shpejt dhe me besueshmëri.

Xhustimi i lazerit

Shënim: Bateria duhet të futet për të testuar funksionin e lazerit.

Asnjëherë mos e shtypni çelësin e ndezjes/fikjes gjatë rregullimit të lazerit (p.sh. kur lëvizni krahun e veglës). Nisja aksidentale e veglës elektrike mund të rezultojë në lëndim.

- Vendosni veglën elektrike në pozicionin e punës.

Kontrolloni (shih figurën L1)

• Vizatoni një vijë të drejtë prerjeje në një pjesë pune.
• Drejtojeni ngadalë krahun e veglës poshtë duke përdorun dorezën (1).
• Drejtoni pjesën e punës në mënyrë që dhëmbët e tehut të sharrës të jenë në linjë me vijën e prerjes.
• Mbajeni pjesën e punës në këtë pozicion dhe drejtojeni ngadalë krahun e veglës përsëri lart.
• Mbërtheni fort pjesën e punës.
• Ndizni rrezen e lazerit me çelës (26).

Rrezja e lazerit duhet të jetë e barabartë me vijën e prerjes në pjesën e punës përgjatë gjithë gjatësisë së saj, edhe kur krahu i veglës lëvizet poshtë.

Rregullimi (shih figurën L2)

- Kthejeni vidën rregulluese (33) me një kaçavidë kryq, derisa rrezja e lazerit të jetë paralele me vijën e prerjes në pjesën e punës në të gjithë gjatësinë e saj.

Një rrotullim në të kundërt të akrepave të orës lëviz rrezen e lazerit nga e majta në të djathtë, një rrotullim në drejtim të akrepave të orës lëviz rrezen e lazerit nga e djathta në të majtë.

Transportimi i veglës elektrike (shih figurën M)

Përpara se të transportoni veglën elektrike, duhet të kryeni hapat e mëposhtëm:

• Vendosni veglën elektrike në pozicionin e transportit.
• Hiqni çdo aksesor që nuk mund të montohet mirë në veglën elektrike.
  Siguroni sirtarin e ashklave (21) me bblokuesin e transportit (32).
  Rrèshqitni grykën e tubit (20) në mbajtësin e tij në pjesën e pasme të veglës elektrike.
  Nëse është e mundur, vendosni tehet e papërdorur e sharrës në një kontejner të mbyllur për transport.

- Mbajeni gjithmonë veglën elektrike pranë dorezës së transportit (24).

- Kur transportoni veglën elektrike, përdorni vetëm pajisjet e transportit dhe kurrë mos përdorni pajisjet mbrojtëse.

Mirëmbajtja dhe servisi

Mirëmbajtja dhe pastrimi

Para se të kryeni ndonjë punë në veglën elektrike (p.sh. mirëmbajtje, ndryshim i veglave, etj.) hiqeni baterinë nga vegla elektrike. Ekziston rreziku i lëndimit nëse çelësi i ndezjes/fikjes shtypet pa dashje.
▶ Pastroni rregullisht vrimat e ventilimit në veglën tuaj elektrike. Ventilatori i motorit tërheq pluhurin në kuti dhe një grumbullim i madh pluhuri metalik mund të shkaktojë rreziqe elektrike.
▶ Nëse është e mundur, përdorni gjithmonë një sistem nxjerrjeje në kushte ekstreme funksionimi. Fryni shpesh vrimat e ventilimit dhe instaloni një ndërprerës të rrymës së mbetur (PRCD). Kur punoni me metale, pluhuri përçues mund të mblidhet brenda veglës elektrike. Izolimi mbrojtës i veglës elektrike mund të dëmtohet.
- Punimet e mirëmbajtjes dhe riparimit duhet të kryhen vetëm nga personel specialist i kualifikuar. Kjo siguron ruajtjen e sigurisë së veglës elektrike.
Kapaku mbrojtës i lavjerrësit (5) duhet të jetë gjithmonë në gjendje të lëvizë lirshëm dhe të mbyllet automatikisht. Prandaj, mbajeni gjithmonë të pastër zonën rreth kapakut mbrojtës të lavjerrësit. Hiqni pluhurin dhe ashklat me një furçë.

Shërbimi i klientit dhe këshilla për përdorim

Shërbimi ndaj klientit do t'u përgigjet pyetjeve tuaja në lidhje me riparimin dhe mirëmbajtjen e produktit tuaj, si dhe pjesët e këmbimit. Figurat e shperthimit dhe informacioni mbi pjesët e këmbimit mund të gjenden gjithashtu në:

www.bosch-pt.com

Ekipi i konsulencës së përdorimeve Bosch do të jetë i lumtur t'ju ndihmojë me çdo pyetje në lidhje me produktet tona dhe aksesorët e tyre.

282 | Srpski

Ju lutemi jepni te të gjitha pyetjet dhe porositë e pjesëve të këmbimit me patjetër numrin 10-shifror të artikullit sipas tabelës së tipit.

Severna Makedonija

ADD Elektris Shkup

Treća makedonska brigada 21

1000 Shkup

E-mail: [e-mail]

Internet: www.servis-bosch.mk

Tel./Faks: 02/2467610

Celular: 070 595 888

"Rojka dooel" Shkup

Jani Lukrovski bb, T.C. Avtokomanda - lokal 69

1000 Shkup

E-mail: [e-mail]

Tel.: [phone]

Celular: [phone], -530

Adresa të tjera servisi gjeni në:

Bateritë e rekomanduara Li-jon i nënshtrohen kërkesave të ligjit për mallrat e rrezikshme. Bateritë mund të transportohen nga përdoruesi në rrugë pa asnjë kufizim të métejshëm.

Gjatë transportit nga palët e treta (p.sh. transporti ajror ose transporti i mallrave), duhet të respektohen kërkesat e veçanta të paketimit dhe etiketimit. Gjatë përgatitjes së dërgesës duhet të konsultohet një ekspert i mallrave të rrezikshme.

Dërgoni bateri vetëm nëse paketimi është i padëmtuar. Ngjitni kontaktet e hapura me shirt dhe paketoni baterinë në mënyrë që të mos lëvizë në paketim. Ju lutemi vini re gjithashtu çdo rregullore kombëtare shtesë.

Asgjësimi

Veglat elektrike, bateritë, aksesorët dhe paketimi duhet të riciklohen në një mënyrë miqësore me mjedisin.

Mos i hidhni veglat elektrike dhe bateritë/bateritë e rikarikueshme në mbeturinat shtëpiake!

Vetëm për vendet e BE-së:

Veglat elektrike që nuk mund të përdoren më dhe akumulatorët/bateritë me defekt ose të konsumuara duhet të hidhen në mënyrë të veçuar. Përdorni sistemet e parashikuara të grumbullimit.

Në rastin e hedhjes jo në përputhje me rregullat, pajisjet e vjetra elektrike dhe elektronike, për shkak të ekzistencës së mundshme të materialeve të rrezikshme mund të kenë ndikime të dëmshme për mjedisin dhe shëndetin e njeriut.

Bateritë/bateritë e rikarikueshme:

Li-jon:

Ju lutemi vini re informacionin në seksionin e transportit (shih "Transporti", Fage 282).

Srpski
