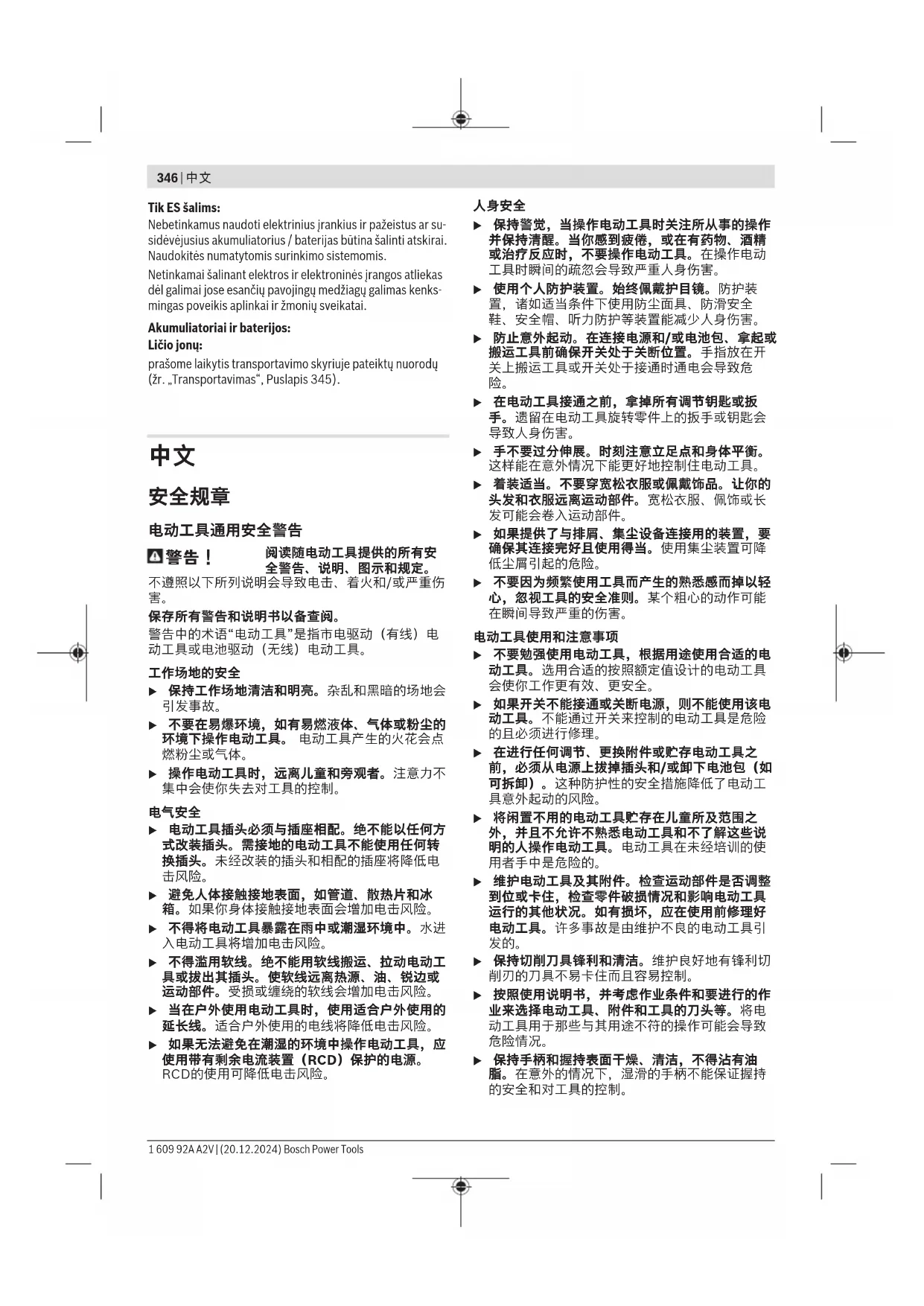

用户手册 GCD 18V355 Professional BOSCH

阅读随电动工具提供的所有安全警告、说明、图示和规定。

不遵照以下所列说明会导致电击、着火和/或严重伤害。

保存所有警告和说明书以备查阅。

警告中的术语“电动工具”是指市电驱动（有线）电动工具或电池驱动（无线）电动工具。

工作场地的安全

▶ 保持工作场地清洁和明亮。杂乱和黑暗的场地会引发事故。
不要在易爆环境，如有易燃液体、气体或粉尘的环境下操作电动工具。电动工具产生的火花会点燃粉尘或气体。
操作电动工具时，远离儿童和旁观者。注意力不集中会使你失去对工具的控制。

电气安全

▶ 电动工具插头必须与插座相配。绝不能以任何方式改装插头。需接地的电动工具不能使用任何转换插头。未经改装的插头和相配的插座将降低电击风险。
避免人体接触接地表面，如管道、散热片和冰箱。如果你身体接触接地表面会增加电击风险。
▶ 不得将电动工具暴露在雨中或潮湿环境中。水进入电动工具将增加电击风险。
▶ 不得滥用软线。绝不能用软线搬运、拉动电动工具或拔出其插头。使软线远离热源、油、锐边或运动部件。受损或缠绕的软线会增加电击风险。
当在户外使用电动工具时，使用适合户外使用的延长线。适合户外使用的电线将降低电击风险。
如果无法避免在潮湿的环境中操作电动工具，应使用带有剩余电流装置（RCD）保护的电源。RCD的使用可降低电击风险。

人身安全

保持警觉，当操作电动工具时关注所从事的操作并保持清醒。当你感到疲倦，或在有药物、酒精或治疗反应时，不要操作电动工具。在操作电动工具时瞬间的疏忽会导致严重人身伤害。
使用个人防护装置。始终佩戴护目镜。防护装置，诸如适当条件下使用防尘面具、防滑安全鞋、安全帽、听力防护等装置能减少人身伤害。
防止意外起动。在连接电源和/或电池包、拿起或搬运工具前确保开关处于关断位置。手指放在开关上搬运工具或开关处于接通时通电会导致危险。
在电动工具接通之前，拿掉所有调节钥匙或扳手。遗留在电动工具旋转零件上的扳手或钥匙会导致人身伤害。
▶ 手不要过分伸展。时刻注意立足点和身体平衡。这样能在意外情况下能更好地控制住电动工具。
着装适当。不要穿宽松衣服或佩戴饰品。让你的头发和衣服远离运动部件。宽松衣服、佩饰或长发可能会卷入运动部件。
如果提供了与排屑、集尘设备连接用的装置，要确保其连接完好且使用得当。使用集尘装置可降低尘屑引起的危险。
不要因为频繁使用工具而产生的熟悉感而掉以轻心，忽视工具的安全准则。某个粗心的动作可能在瞬间导致严重的伤害。

电动工具使用和注意事项

不要勉强使用电动工具，根据用途使用合适的电动工具。选用合适的按照额定值设计的电动工具会使你工作更有效、更安全。
如果开关不能接通或关断电源，则不能使用该电动工具。不能通过开关来控制的电动工具是危险的且必须进行修理。
▶ 在进行任何调节、更换附件或贮存电动工具之前，必须从电源上拔掉插头和/或卸下电池包（如可拆卸）。这种防护性的安全措施降低了电动工具意外起动的风险。
将闲置不用的电动工具贮存在儿童所及范围之外，并且不允许不熟悉电动工具和不了解这些说明的人操作电动工具。电动工具在未经培训的使用者手中是危险的。
维护电动工具及其附件。检查运动部件是否调整到位或卡住，检查零件破损情况和影响电动工具运行的其他状况。如有损坏，应在使用前修理好电动工具。许多事故是由维护不良的电动工具引发的。
▶ 保持切削刀具锋利和清洁。维护良好地有锋利切削刃的刀具不易卡住而且容易控制。
按照使用说明书，并考虑作业条件和要进行的作业来选择电动工具、附件和工具的刀头等。将电动工具用于那些与其用途不符的操作可能会导致危险情况。
保持手柄和握持表面干燥、清洁，不得沾有油脂。在意外的情况下，湿滑的手柄不能保证握持的安全和对工具的控制。

电池式工具使用和注意事项

▶ 仅使用生产者规定的充电器充电。将适用于某种电池包的充电器用到其他电池包时可能会发生着火危险。
▶ 仅使用配有专用电池包的电动工具。使用其他电池包可能会产生伤害和着火危险
当电池包不用时，将它远离其他金属物体，例如回形针、硬币、钥匙、钉子、螺钉或其他小金属物体，以防电池包一端与另一端连接。电池组端部短路可能会引起燃烧或着火。
在滥用条件下，液体可能会从电池组中溅出；应避免接触。如果意外碰到液体，用水冲洗。如果液体碰到了眼睛，还应寻求医疗帮助。从电池中溅出的液体可能会发生腐蚀或燃烧。
不要使用损坏或改装过的电池包或工具。损坏或改装过的电池组可能呈现无法预测的结果，导致着火、爆炸或伤害。
不要将电池包暴露于火或者高温中。电池包暴露于火或高于130℃的高温中可能导致爆炸。
遵守所有充电说明，给电池组或工具充电时不要超出说明中规定的温度范围。错误充电或温度超出规定的范围可能会损坏电池并提高着火的风险。

维修

由专业维修人员使用相同的备件维修电动工具。这将保证所维修的电动工具的安全。
决不能维修损坏的电池包。电池包仅能由生产者或其授权的维修服务商进行维修。

金属切割锯安全规章

▶ 附件的额定转速应至少等于工具标识的最大转速。附件转速超过其额定值会产生破裂和飞溅。
▶ 始终使用完好的砂轮法兰,其直径应与所选砂轮相匹配。合适的砂轮法兰可以支承砂轮并减少砂轮破裂的可能性。
▶ 所选附件的外径和厚度应在本工具的额定值范围内。尺寸不正确的附件得不到恰当的防护和控制。
砂轮和法兰的孔径应与本工具的输出轴相匹配。砂轮和法兰轴孔与本工具安装件的不匹配会引起失衡、过度振动，并可能导致失控。
不要使用破损的砂轮。每次使用前检查砂轮是否有缺口和裂缝。如果工具或砂轮跌落,要检查砂轮是否损坏或安装一片完好的砂轮。检查和安装好砂轮后,操作人员和旁观者应远离旋转砂轮所在平面,并使工具以最大空载转速运行1min。通常,受损的砂轮会在这个测试时间段发生爆裂。
穿戴个人防护用品。根据使用场合,佩戴面罩、护目镜或安全眼镜。视具体情况,佩戴防尘面罩、耳罩、手套和能够阻挡砂轮小碎片或工件碎片的围裙。眼睛防护应能够阻挡各种操作时产生的飞屑。面罩或口罩应能过滤操作时产生的颗粒。长时间暴露于高强度噪声可能会导致失聪。
让旁观者与工作区域保持安全距离。任何人进入工作区域必须佩戴个人防护用品。工件或爆裂砂轮的碎片可能飞出，造成操作区域附近的伤害。

定期清理工具的通风口。电机风扇会将灰尘吸入机壳内,金属粉尘的过度积累可能产生电气危险。
不要在易燃材料附近操作工具。当工具置于木材等可燃物表面时,不要进行操作。火花易点燃这些材料。
不要使用需要液体冷却剂的附件。使用水或其他液体冷却剂可能导致触电身亡或遭受电击。

回弹和相关警告

反弹及相关的警告

反弹是旋转砂轮受挤压或被卡住时突然产生的反作用力。旋转砂轮受挤压或被卡住后会迅速产生堵转，紧接着导致切割装置失控而被迫向上反弹至操作者。

例如,如果砂轮被工件卡住或挤压,进入夹咬点的砂轮边缘会挖入材料表面从而使砂轮爬出或反弹。在这种情况下砂轮可能会破碎。
反弹是滥用工具和/或不正确的操作步骤或条件导致的结果,采取以下适当预防措施能避免反弹。

紧握工具,身体和手臂放置得能抵御反弹作用力。如采取适当措施,操作者能控制住向上的反弹力。
紧握工具,身体和手臂放置得能抵御反弹作用力。如采取适当措施,操作者能控制住向上的反弹力。
不要将操作者的身体和砂轮的旋转面对齐。如发生反弹,会迫使切割装置向上反弹到操作者。
不要安装锯链、木工雕刻刀片、圆周槽宽度超过10mm金刚石切割轮。这些附件经常导致反弹和失控。
不要“堵住”砂轮或施加过大的力。不要试图做过深的切割。砂轮过度受力会使砂轮在切割中更易扭曲或卡住并增加反弹或砂轮破碎的可能性。
当砂轮被卡住或因各种原因中断切割时,关断工具并维持切割装置静止,直至砂轮完全停下为止。不要试图在切割过程中移动运转的砂轮,否则可能发生反弹。检查并采取应对砂轮卡住的措施。
砂轮在工件中时,不要重新启动切割操作。砂轮达到全速后再小心地进行切割。当砂轮处于工件中时重新启动工具,砂轮可能被卡住、向上或反弹。
▶ 支撑超大尺寸工件以降低砂轮被卡住或反弹的风险。大型工件会因自重而下沉，在砂轮两侧，工件下方靠近切割线以及工件边缘处应受支撑。
尽可能使用夹紧装置支撑工件,如果用手支撑工件,必须保持手远离锯片两侧至少100mm。勿使用此锯锯割小到无法被可靠夹持或用手握持的工件。如果你的手离锯片太近会增加接触到锯片受伤的风险。
工件必须定位并被夹紧或抵靠在靠栅和工作台上，不要将工件送入锯片或以任何方式“徒手”锯割。不受约束的或移动的工件有可能会被高速抛出从而造成伤害。
将锯推过工件,不要将锯拉过工件。进行锯割时,抬起锯割装置并从工件上方拉过而不进行锯割,启动电机,向下按压锯割装置并将锯推过工件。在拉动行程上进行锯割可能导致锯片在工件顶面上爬行并猛烈地将锯片组件抛向操作者。
切勿将手越过锯片前方或后方设定的锯割线。“交叉手”握持工件,如用左手来握持锯片右侧工件,或反之,是非常危险的。

348|中文

当锯片旋转时不要为了清除木片或其他目的而将手从锯片任何一侧在距离刀片100mm范围内接近靠栅的后方。旋转的锯片接近你的手可能不易被发现从而会导致严重伤害。

▶ 锯割前检查工件,如果工件存在弯曲或翘曲,则需将弓形面外侧朝向靠栅夹紧,始终确保工件与靠栅、台面间沿锯割线方向没有间隙。弯曲或翘曲的工件在锯割时会产生扭动或窜动而卡住旋转的锯片。工件中不应有钉子或其他异物。

▶ 工作台上没有其他工具时，才能使用电动工具；只有工件才能放在工作台上。转动中的锯片如果接触到小碎屑或其他物体，上述物体会高速弹出。

每次只能锯割一个工件。多个堆放在一起的工件不能被充分地夹紧或支撑，在锯割过程中容易卡住锯片或发生窜动。

请确保电动工具在使用前放在一个平整固定的工作面上。平整固定的工作面可以降低电动工具不稳定的危险。

规划好你的工作。每次改变倾斜角或斜切角的设置要确保可调靠栅能正确地支撑工件并且不干涉锯片或防护装置。在工具没有“开机”且工作台上没有工件时移动锯片进行一次完整的模拟锯割以确保不会有任何干涉或锯割靠栅的危险。

为长于或宽于工作台上表面的工件准备适合的支撑，例如使用工作台加长件或锯木架。如果长于或宽于电动工具工作台的工件未牢固支撑，可能会倾斜。如果切下来的金属或工件倾斜，则可能会抬起下面的防护罩或者从转动的锯片中失控地弹出。

不要用另一个人来代替延伸台面或作为辅助支撑。在锯割过程中不可靠的工件支撑会使锯片被卡住或引起工件移位,将你和助手拉入旋转锯片中。

▶ 切断的部分不能以任何方式被堵在或挤压在旋转的锯片上。如果受到如长度挡块的限制,切断部分可能会被挤在锯片上并被猛烈抛出。

当锯割棒或管等圆形材料时,总是使用为此而设计的夹持或固定装置。棒料被锯割时有滚动倾向,会引起锯片“啃料”并将工件连带你的手拉向锯片。

在锯片接触工件前让其达到全速。这将降低工件被抛出的风险。

▶ 如果工件被夹住或者锯片卡住，请关闭电动工具。等待直至所有转动的部件完全静止后，拔出电源插头和/或取出充电电池。然后去除夹住的材料。如果在这种卡住的情况下继续切割，可能会导致电动工具失控或损坏。

完成锯割后,松开电源开关,继续按住锯割装置,待锯片停止后再清理锯断剩下部分。用手靠近还在转动的锯片是危险的。

▶ 在进行不完全锯割时,或在斜切锯锯割装置未到达完全下压位置之前松开电源开关时,应牢牢握住手柄。斜切锯的刹车动作可能导致锯割装置被突然下拉而引起受伤风险。

如果电动工具仍在运转，不要试着清除锯割范围内的锯屑。始终先收回机臂然后再关闭电动工具。

▶ 工作后如果锯片尚未冷却，切勿触摸锯片。工作时锯片会变得非常灼热。

▶ 工作场地应保持清洁。材料混合特别危险。轻金属粉尘可能会起火燃烧或爆炸。

▶ 不可以使用高合金快速钢（HSS）制造的锯片。此类锯片容易折断。

不可以使用已经变钝、有裂痕、弯曲或损坏的锯片。锯片如果已经变钝了，或者锯齿变形了，会因为锯缝过小而提高锯割时的磨擦，锯片容易被夹住并造成反弹。

▶ 始终使用具有正确轴孔尺寸和形状(方形或圆形)的锯片。如果锯片与圆锯夹装部件不符将引起偏心运转而导致失控。

▶ 检查防护罩的功能是否正常，能否灵活移动。切勿在打开的状况下固定住防护罩。

- 保持地板上没有金属碎屑和废料。您可能滑倒或被绊倒。

先确定工作面和代加工的工件上没有任何调整工具、金属碎屑等之后，才可以正式使用电动工具。转动中的锯片如果接触到小金属件或其他物体，上述物体会高速弹向操作者。

工具未完全静止时，不可离开工具。如果工具仍继续转动，可能造成伤害。

先开动电锯后再把锯片放置在工件上切割。否则如果锯片卡在工件中，会有反弹的危险。

切勿站在电动工具上。如果电动工具翻倒或者您不小心碰触到锯片，都可能造成严重的伤害。

▶ 本电动工具仅可用于干式切割。水进入电动工具将增加电击危险。

如果充电电池损坏或者未按照规定使用，充电电池中会散发出有毒蒸汽。充电电池可能会燃烧或爆炸。工作场所必须保持空气流通，如果身体有任何不适必须马上就医。蒸汽会刺激呼吸道。

切勿改装并打开充电电池。可能造成短路。

钉子、螺丝刀等尖锐物品或外力作用可能会损坏充电电池。有可能出现内部短路、蓄电池燃烧、发出烟雾、爆炸或过热。

▶ 仅在制造商的产品中使用充电电池。这样才能确保充电电池不会过载。

保护充电电池免受高温（例如长期阳光照射）、火焰、脏污、水和湿气的侵害。有爆炸和短路的危险。

▶ 切勿掩盖了电动工具上的警示牌。

▶ 小心 - 如果使用了与此处指定的操作或校准设备不同的设备，或执行了不同的过程方法，可能会导致危险的光束泄露。

▶ 不可以使用其他类型的激光替代机器中的激光。安装了不适合电动工具的激光可能危害他人。

▶ 请不要对激光装置进行任何更改。您可以安全地使用本说明书中描述的设置选项。

图标

以下符号可以帮助您正确地使用本电动工具。请牢记各符号和它们的代表意思。正确了解各符号的代表意思，可以帮助您更有把握更安全地操作本电动工具。

图标及其含义

Laser Radiation DO NOT STARE AUTO-SCAN CLASS 3 CONSUMER LABOR PRODUCT ISO 6005-1 2014 EN ISO 90012001 UNIVIR, 080 pm

激光束 不要直视光束 等级2 消费类激光产品

当电动工具运转时，切勿把手放在锯切区域内。碰到锯片会有受伤危险。

请佩戴听力防护装置。工作噪音会损坏听力。

请佩戴护目镜。

请佩戴防尘口罩。

注意锯片的尺寸（锯片直径D，孔径d）。孔径d必须无间隙地与工具主轴贴合。如果必须使用缩径套，应注意根据锯片厚度、锯片孔径以及工具主轴直径来匹配缩径套的尺寸。尽可能使用与锯片配套的缩径套。

锯片直径D必须与图标上的说明一致。

也可参见“技术数据”一章中的“合适锯片的尺寸”。

固定角度挡块时，通过重置以及顺时针多次旋转夹紧柄直至限位。

松开角度挡块时，通过重置以及逆时针多次旋转夹紧柄直至限位。

产品和性能说明

请阅读所有安全规章和指示。不遵照以下警告和说明可能导致电击、着火和/或严重伤害。

请注意本使用说明书开头部分的图示。

按照规定使用

电动工具作为立式设备，借助锯片通过直切削过程不使用水就可对金属材料进行纵向和横向切削，水平斜切角度可达45度。

插图上的机件

机件的编号和电动工具详解图上的编号一致。

(1) 手柄
(2) 开机锁
(3) 激光保护盖
(4) 主轴锁
(5) 摆动防护罩
(6) 排屑装置
(7) 用于固定角度挡块的夹紧杆
(8) 固定丝杆
(9) 快速解锁装置
(10) 丝杆柄
(11) 内六角扳手
(12) 安装孔
(13) 锯台
(14) 角度挡块
(15) 用于固定斜切角度的夹紧柄（水平）
(16) 运输固定装置
(17) 激光束出口
(18) 激光警戒牌
(19) 起停开关
(20) 管道侧板
(21) 碎屑抽屉
(22) 充电电池 a)
(23) 充电电池的解锁按钮 ^a)
(24) 运输柄
(25) 保护盖
(26) 激光开关（锯切线标记）
(27) 固定锯片的内六角螺栓
(28) 夹紧法兰
(29) 锯片
(30) 内夹紧法兰
(31) 斜切角度刻度尺（水平）
(32) 碎屑抽屉运输固定装置
(33) 激光定位调整螺栓（平行度）
a) 该附件并不包含在基本的供货范围中。

技术数据

无绳金属切割锯		GCD 18V-355
物品代码		3601 M59 0..
额定电压	伏特	18
	—
空载转速	转/分 钟	1300

350|中文

无绳金属切割锯		GCD 18V-355
激光种类	纳米	650
	毫瓦	<1
激光等级		2
重量A)	公斤	19.8
充电时建议的环境温度	摄氏度	0至+35
工作时和存放时允许的环境温度B)	摄氏度	-20至+50
推荐的充电电池		GBA 18V...ProCORE18V...
推荐的充电器		GAL 18...GAX 18...GAL 36...

合适锯片的尺寸

最大锯片直径D	毫米	355
锯片主体的厚度	毫米	1.8-2.5
孔径d	毫米	25.4

A) 不含充电电池的重量
(充电电池的重量请参见
http://www.bosch-professional.com)
B) 温度<0摄氏度时功率受限
数值可能因不同产品而异，并且受到应用和环境条件影响。
更多信息请参见www.bosch-professional.com/wac。

充电电池

Bosch也销售不带充电电池的充电式电动工具。您可以在包装上查看电动工具的供货范围内是否包含充电电池。

为充电电池充电

请只使用在技术参数中列出的充电器。只有这些充电器才适用于本电动工具上的锂离子电池。

提示：鉴于国际运输规定，锂离子充电电池在交货时只完成部分充电。首度使用电动工具之前，必须先充足充电电池的电以确保充电电池的功率。

安装充电电池

将充好电的充电电池推入电池座，直到嵌入。

取出充电电池

如需取下充电电池，则请按压解锁按钮，然后拔出充电电池。在此过程中请勿过度用力。

充电电池具备双重锁定功能，即使不小心触动了充电电池的解锁按钮，充电电池也不会从机器中掉落下来。只要充电电池安装在电动工具中，就会被弹簧固定在其位置上。

充电电池电量指示灯

提示：并非每种充电电池型号均具备电量指示灯。

充电电池电量指示灯的绿色LED灯显示充电电池的电量。基于安全原因，只能在电动工具静止时检查充电电池的电量。

按压充电电量指示灯按键或来显示充电电量。也可以在充电电池取下时操作。

如果按压充电电量指示灯按键后没有LED灯亮起，则说明充电电池损坏，必须进行更换。

充电电池型号GBA 18V...

LED电量

3个绿灯长亮 60-100 %
2个绿灯长亮 30-60 %
1个绿灯长亮 5-30 %
1个绿灯闪烁 0-5 %

充电电池型号ProCORE18V...

LED电量

5个绿灯长亮 80-100 %
4个绿灯长亮 60-80 %
3个绿灯长亮 40-60 %
2个绿灯长亮 20-40 %
1个绿灯长亮 5-20 %
1个绿灯闪烁 0-5 %

如何正确地使用充电电池

保护充电电池，避免湿气和水分渗入。

充电电池必须储存在-20℃至50℃的环境中。夏天不得将充电电池搁置在汽车中。

不定时地使用柔软，清洁而且乾燥的毛刷清洁充电电池的通气孔。

充电后如果充电电池的使用时间明显缩短，代表充电电池已经损坏，必须更换新的充电电池。

请注意有关作废处理的规定。

安装

对电动工具执行任何操作（比如保养、更换刀具等）前需将充电电池从电动工具中取出。意外操作起停开关可能会造成伤害。

供货范围

• 小心地从包装中取出所有的配套零件。
• 拆除电动工具和配套附件上的所有包装材料。

电动工具初次投入运行前请检查下列零件是否均配套提供：

• 已安装锯片的无绳金属切割锯
• 内六角扳手(11)
• 管道侧板(20)

提示：检查电动工具是否有坏损之处。

使用电动工具之前，必须详细检查防护装置或轻微损坏的零件是否仍然运作正常。检查活动性零件是

否功能正常不会被夹住，以及该零件有否受损。所有的零件都必须安装正确，并且符合规定以确保机器的正常功能。

损坏的防护装置和零件必须按照规定交给合格的专业修理厂修理或更换。

固定或活动的安装方式

为了能够稳定地操作机器，正式使用之前，必须将电动工具固定在平坦、稳固的工作平面上（例如工作台）。

安装在工作面上（参见插图A）

- 使用合适的螺栓连接将电动工具固定在工作面上。为此需要钻孔(12)。

安装在博世工作台上

博世的GTA工作台有可调整高度的桌脚，使电动工具能够站立在任何底面上。工作台的工件托架用于支撑住比较长的工件。

▶ 阅读工作台附带的所有警告提示和说明。如果不遵守警告提示和说明，可能会导致触电、火灾和/或严重受伤的后果。
安装电动工具之前必须先正确地组装工作台。正确组装工作台非常重要，这样可以避免工作台倒塌。
- 将电动工具调整在运输位置上。
- 将相应的适配器从下方装到锯台(13)上。同时注意适配器的详细安装说明书。
- 将适配器与工作台固定座拧接。

灵活搭建（不建议！）

如果在特殊情况下无法将电动工具牢固地安装在工作表面上，可以临时将锯台(13)的支脚放置在适当的底座上（如工作台，平坦的地面等），无须拧紧电动工具。

更换锯片（参见插图B1-B3）

待工具主轴完全静止后，才可以操纵主轴锁定(4)。否则可能会损坏电动工具。
安装锯片时务必穿戴防护手套。手如果接触锯片可能被割伤。

所使用的锯片的最高许可转速必须高于电动工具的空载转速。

只能使用由本电动工具制造商所推荐的锯片，以及适合加工物料的锯片。这可防止锯切时锯齿过热。

拆卸锯片

• 将电动工具调整在工作位置上。
• 将摆动防护罩(5)向后翻，并将其保持在该位置。
• 用随附的内六角扳手 (11) 转动内六角螺栓 (27)，同时按下主轴锁 (4)，直到卡紧。
• 按住主轴锁 (4) 并逆时针旋出螺栓 (27)。
• 取下夹紧法兰(28)。
• 取下锯片(29)。

安装锯片

必要的话，在安装之前清洁所有的零部件。

- 将新锯片(29)放到内夹紧法兰(30)上。

▶ 安装时请注意，锯齿的锯切方向（锯片上的箭头方向）必须和保护盖上的箭头方向一致！

• 安装夹紧法兰(28)和螺栓(27)。按压主轴锁(4)至其卡入，顺时针拧紧螺栓。
• 重新松开主轴锁(4)。必要时，用手将圆头完全向上拉。
• 将摆动防护罩(5)缓慢向下插入，直至锯片重新被完全盖住。

运行

运输固定装置（参见插图C）

运输固定装置(16)方便您将电动工具运输到不同的安装位置。

松开电动工具的锁定（工作位置）

• 通过手柄(1)略微向下按压机臂，以松开运输固定装置(16)。
• 向外完全拉出运输固定装置(16)。
• 慢慢向上提起机臂。

提示：操作时请注意不要向内按压运输固定装置，否则机臂无法摆动到所需的深度。

锁定电动工具（运输位置）

- 尽可能地向下移动机臂，直至将运输固定装置 (16) 向内压到底。

工作准备

调整水平斜切角度（参见插图D）

水平斜切角度的调整范围在0度至45度之间。重要的调整值可在刻度尺(31)上读取。相应的末端挡块确保0度和45度位置。

• 逆时针松开夹紧柄(15)1次。重置夹紧柄（抬起 - 顺时针旋转 - 放下 - 逆时针松开），直至可以旋转角度挡块(14)。
• 旋转角度挡块(14)，直至锯台(13)上的标记在刻度盘(31)上指示需要的水平斜切角度。
• 顺时针拧紧夹紧柄(15)1次。重置夹紧柄（抬起 - 逆时针旋转 - 放下 - 顺时针拧紧），直至再次牢固固定角度挡块(14)。

移动角度挡块（参见插图D）

可以移动角度挡块(14)，以便调节至用于锯切的最佳工件位置。

- 逆时针松开夹紧柄(15)1次。重置夹紧柄（抬起 - 顺时针旋转 - 放下 - 逆时针松开），直至可以移动角度挡块(14)。

- 移动角度挡块(14)至锯片(29)的所需距离处。 提示：45度切割时，必须定位角度挡块，直至其在该标记范围上显示。

- 顺时针拧紧夹紧柄(15)1次。重置夹紧柄（抬起 - 逆时针旋转 - 放下 - 顺时针拧紧），直至再次牢固固定角度挡块(14)。

固定工件

为了确保最佳工作安全性，务必固定好工件。不要加工太小而无法固定的工件。

352|中文

如果工件又长又重，必须在它悬空的末端放上衬垫或做好支撑。

注意图G中的夹紧提示。

圆形工件（参见插图E）

• 将管道侧板(20)从电动工具背面的支架中取出。管道侧板可扩大圆形工件的夹紧面积。
• 将管道侧板(20)移动至固定丝杆(8)的板上, 直至限位。
• 将工件放到角度挡块 (14) 上。
• 将固定丝杆(8)以及管道侧板(20)推到工件上，并借助丝杆柄(10)牢牢夹紧工件。

角形工件（参见插图F）

• 按需将管道侧板(20)移动至固定丝杆(8)的板上。参见插图G（夹紧提示◇）。
• 将工件放到角度挡块 (14) 上。
• 将固定丝杆 (8) 推到工件上，并借助丝杆柄 (10) 牢牢夹紧工件。

放松工件

• 松开丝杆柄(10)。
• 打开快速解锁(9)，并将固定丝杆(8)拉离工件。

投入使用

开机（参见插图H）

- 调试电动工具时，请首先将开机锁(2)向内推。接着将电源开关(19)按到底并按住。

提示：基于安全考虑，起停开关(19)无法被锁定，所以操作机器时必须持续地按住开关。

均调起动

电子控制的均调起动功能可以限制开机时的扭矩，并延长马达的使用寿命。

关机

- 关闭时，请松开电源开关(19)。

锯切

一般性的锯切提示

保护锯片免受冲撞和敲击。不可以侧压锯片。 不可以加工变形的工件。工件必须有一道笔直的边，这样才能够紧靠。 如果工件又长又重，必须在它悬空的末端放上衬垫或做好支撑。

操作者的位置（参见插图I）

不要和电动工具前的锯片站在一条线上，而是要站在锯片的侧面。这样可以避免工具回跳而伤到身体。

- 手掌、手指和手臂必须远离转动中的锯片。

- 手臂不可以在机臂前交叉。

锯切

• 根据尺寸正确地夹紧工件。
• 如有必要，调到需要的水平斜切角度。
• 接通电动工具的电源。
• 通过手柄(1)缓慢向下移动机臂。

• 施力均匀地锯切工件。

• 关闭电动工具并等待，直至锯片完全停止转动。

• 慢慢向上提起机臂。

工作提示

标记锯切线（参见插图 J）

激光束会标出锯片的锯切线。这样您可以准确地放置好即将锯切的工件，而无需打开摆动防护罩。

- 利用开关(26)接通激光束。

- 工件上的记号要对准激光线的右缘。

提示：锯切前请检查显示的切线是否正确。因为在密集使用机器之后，激光束可能会因为振动而出现偏差。

许可的工件尺寸

最大工件 [毫米]

工件形状 斜切角度（水平）

0度 45度
	直径127 直径115
	127 x 127 115 x 115
	194 x 101 115 x 115
	127 x 127 115 x 115

最小工件

( = 所有可以通过固定丝杆(8)夹紧的工件)：长100毫米

最大切削深度（0度/0度）：127毫米

尘/屑吸集装置（参见插图K）

加工含铅的颜料以及矿物和金属所产生的废尘有害健康。机器操作者或者工地附近的人如果接触、吸入这些废尘，可能会有过敏反应或者感染呼吸道疾病。

加工含铅的颜料以及矿物和金属所产生的废尘有害健康。只有经过专业训练的人才能够加工含石棉的物料。

- 工作场地要保持空气流通。

- 最好佩戴P2滤网等级的呼吸防护面具。

请留心并遵守贵国和加工物料有关的法规。

避免让工作场所堆积过多的尘垢。尘埃容易被点燃。

锯片(29)会被灰尘、碎屑或锯台(13)开口处工件的碎片卡住。

- 关闭电动工具并等待，直至锯片完全停止转动。

- 取出充电电池(22)。

- 拉出碎屑抽屉(21)并完全清空。

检查和调整基本设定

为了确保精确的锯切，在频繁使用之后必须检查电动工具的基本设定，必要时进行适度调整。

检查时不仅要有足够的经验，而且还要使用特殊工具。

博世的客户服务中心能够快速可靠地执行这项工作。

校准激光

提示：测试激光功能时必须装入充电电池。

校准激光时（例如移动机臂时），千万不要按下电源开关。无意中启动电动工具可能会造成伤害。

- 将电动工具调整在工作位置上。

检查（参见插图L1）

- 在工件上画一条切线。

- 通过手柄(1)缓慢向下移动机臂。

- 调整工件，让锯片上的锯齿靠在锯切线上。

- 让工件保持在这个位置上，重新慢慢向上提起机臂。

- 固定好工件。

- 利用开关(26)接通激光束。

即便在放下机臂的时候，激光束也必须和工件上的锯切线在整个长度上对齐。

调整（参见插图L2）

- 用十字螺丝刀旋转调整螺栓(33)，直至在整个长度上激光束与工件上的切线平行。

逆时钟方向转动会使激光束从左向右移动，顺着时钟方向转动会使激光束从右向左移动。

运输电动工具（参见插图M）

运输电动工具之前必须先执行以下各步骤：

- 将电动工具调整在运输位置上。

- 拆除所有无法固定安装在电动工具上的附件。 将碎屑抽屉(21)用运输固定装置(32)固定。 将管道侧板(20)推入电动工具背面的支架中。 运输时必须尽可能把不使用的锯片放置在封闭的盒子中。

- 请始终通过运输手柄(24)抬起电动工具。

▶ 搬动电动工具时只能使用运输装置，不可以利用防护装置来运输电动工具。

维修和服务

保养和清洁

对电动工具执行任何操作（比如保养、更换刀具等）前需将充电电池从电动工具中取出。意外操作起停开关可能会造成伤害。

定期清洁电动工具的通风间隙。电动机风扇会将灰尘吸进机壳，过多的金属粉末沉积会导致电气危险。

在某些极端使用环境下，如果可能的话一定要使用吸尘器。经常吹除通气孔中的污垢，并且要使用故障电流保护开关（PRCD）。加工金属时可

能在电动工具的内部堆积会导电的粉尘。这样可能会影响电动工具的安全绝缘性能。

维护和修理的工作只能交给合格的专业人员执行。如此才能够确保电动工具的安全性能。

摆动防护罩(5)必须能够无阻地摆动，并且要能够自动关闭。所以摆动防护罩的四周必须随时保持清洁。请用刷子去除粉尘和碎屑。

客户服务和应用咨询

本公司顾客服务处负责回答有关本公司产品的修理、维护和备件的问题。备件的展开图纸和信息也可查看：www.bosch-pt.com

博世应用咨询团队乐于就我们的产品及其附件问题提供帮助。

询问和订购备件时，务必提供机器铭牌上标示的10位数物品代码。

其他服务地址请见：

所推荐的锂离子充电电池必须符合危险物品法规。使用者无须另外使用保护包装便可以运送该充电电池。

但是如果将它交由第三者运送（例如：寄空运或委托运输公司）则要使用特殊的包装和标示。此时必须向危险物品专家请教有关寄送危险物品的相关事宜。

确定充电电池的外壳未受损后，才可以寄送充电电池。粘好未加盖的触点并包装好充电电池，不可以让充电电池在包装中晃动。必要时也得注意各国有关的法规。

处理废弃物

必须以符合环保的方式，回收再利用损坏的电动工具、充电电池、附件和废弃的包装材料。

不可以把电动工具和充电电池/蓄电池丢入一般的家庭垃圾中！

充电电池/电池：

锂离子：

请注意“搬运”段落中的指示（参见“搬运”，页353）确认设置。

繁體中文

安全注意事項

電動工具一般安全注意事項

警告

請詳讀工作臺及電動工具的所有安全警告與使用說明。若不

遵照以下列出的指示，將可能導致電擊、著火和 / 或人員重傷。

保存所有警告和說明書以備查閱。

在所有警告中，「電動工具」此一名詞泛指：以市電驅動的（有線）電動工具或是以電池驅動的（無線）電動工具。

工作場地的安全

▶ 保持工作場地清潔和明亮。混亂和黑暗的場地會引發事故。
不要在易爆環境，如有易燃液體、氣體或粉塵的環境下操作電動工具。電動工具產生的火花會點燃粉塵或氣體。
▶ 讓兒童和旁觀者離開後操作電動工具。注意力不集中會使您失去對工具的控制。

電氣安全

▶ 電動工具插頭必須與插座相配。絕不能以任何方式改裝插頭。需接地的電動工具不能使用任何轉換插頭。未經改裝的插頭和相配的插座將減少電擊危險。
避免人體接觸接地表面，如管道、散熱片和冰箱。如果您身體接地會增加電擊危險。
▶ 不得將電動工具暴露在雨中或潮濕環境中。水進入電動工具將增加電擊危險。
▶ 不得濫用電線。絕不能用電線搬運、拉動電動工具或拔出其插頭。使電線遠離熱源、油、銳利邊緣或移動零件。受損或纏繞的軟線會增加電擊危險。
▶ 當在戶外使用電動工具時，使用適合戶外使用的延長線。適合戶外使用的軟線，將減少電擊危險。
如果在潮濕環境下操作電動工具是不可避免的，應使用剩餘電流動作保護器（RCD）。使用RCD可降低電擊危險。

人身安全

保持警覺，當操作電動工具時關注所從事的操作並保持清醒。當您感到疲倦，或在有藥物、酒精或治療反應時，不要操作電動工具。在操作電動工具時瞬間的疏忽會導致嚴重人身傷害。
使用個人防護裝置。始終佩戴護目鏡。安全裝置，諸如適當條件下使用防塵面具、防滑安全鞋、安全帽、聽力防護等裝置能減少人身傷害。
防止意外起動。確保開關在連接電源和 / 或電池盒、拿起或搬運工具時處於關閉位置。手指放在已接通電源的開關上或開關處於接通時插入插頭可能會導致危險。

在電動工具接通之前，拿掉所有調節鑰匙或扳手。遺留在電動工具旋轉零件上的扳手或鑰匙會導致人身傷害。
▶ 手不要伸展得太長。時刻注意立足點和身體平衡。這樣在意外情況下能很好地控制電動工具。
著裝適當。不要穿寬鬆衣服或佩戴飾品。讓您的衣物及頭髮遠離運動部件。寬鬆衣服、佩飾或長髮可能會捲入運動部件中。
如果提供了與排屑、集塵設備連接用的裝置，要確保他們連接完好且使用得當。使用這些裝置可減少塵屑引起的危險。
切勿因經常使用工具所累積的熟練感而過度自信，輕忽工具的安全守則。任何一個魯莽的舉動都可能瞬間造成人員重傷。

電動工具使用和注意事項

不要濫用電動工具，根據用途使用適當的電動工具。選用適當設計的電動工具會使您工作更有效、更安全。
如果開關不能開啟或關閉工具電源，則不能使用該電動工具。不能用開關來控制的電動工具是危險的且必須進行修理。
在進行任何調整、更換配件或貯存電動工具之前，必須從電源上拔掉插頭並/或取出電池盒。這種防護性措施將減少工具意外起動的危險。
▶ 將閒置不用的電動工具貯存在兒童所及範圍之外，並且不要讓不熟悉電動工具或對這些說明不瞭解的人操作電動工具。電動工具在未經培訓的用戶手中是危險的。
▶ 保養電動工具與配備。檢查運動件是否調整到位或卡住，檢查零件破損情況和影響電動工具運行的其他狀況。如有損壞，電動工具應在使用前修理好。許多事故由維護不良的電動工具引發。
▶ 保持切削刀具鋒利和清潔。保養良好的有鋒利切削刃的刀具不易卡住而且容易控制。
按照使用說明書，考慮作業條件和進行的作業來使用電動工具、配件和工具的刀頭等。將電動工具用於那些與其用途不符的操作可能會導致危險。
把手及握持區應保持乾燥、潔淨，且不得沾染任何油液或油脂。易滑脫的把手及握持區將無法讓您在發生意外狀況時安全地抓緊並控制工具。

電池式工具使用和注意事項

▶ 只用製造商規定的充電器充電。將適用於某種電池盒的充電器用到其他電池盒時會發生著火危險。
▶ 只有在配有專用電池盒的情況下才使用電動工具。使用其他電池盒會發生損壞和著火危險。
▶ 當電池盒不用時，將它遠離其他金屬物體，例如回形針、硬幣、鑰匙、釘子、螺絲或其他小金屬物體，以防一端與另一端連接。電池端部短路會引起燃燒或火災。
在濫用條件下，液體會從電池中濺出；避免接觸。如果意外碰到了，用水沖洗。如果液體碰到了眼睛，還要尋求醫療幫助。從電池中濺出的液體會發生腐蝕或燃燒。

▶ 請勿使用已受損或經改裝的電池盒。已受損或經改裝的電池組可能出現無法預期的反應，進而導致著火、爆炸或造成人員受傷。
▶ 勿讓電池盒或工具靠近火源或暴露於異常溫度環境中。若是靠近火源或暴露在超過130 °C的環境中可能造成爆炸。
請完全遵照所有的充電說明，電池盒或工具的溫度若是超出指示的規定範圍，請勿進行充電。不當充電或是未在規定的溫度範圍內進行充電，皆可能造成電池損壞並面臨更高的著火風險。

檢修

▶ 將您的電動工具送交專業維修人員，必須使用同樣的備件進行更換。這樣將確保所維修的電動工具的安全性。
▶ 請勿自行檢修受損的電池盒。電池組應交由製造商或是獲得授權的服務供應商來進行檢修。

金屬切鋸機的安全注意事項

▶ 配件的額定速率必須至少等於電動工具上所標示的最大速率。配件的運轉速度若高於其額定速率，可能會造成其破損並解體。
▶ 所使用的緊固法蘭不可有任何受損，其尺寸與形狀務必要與您所選用的鋸片相符。適用的法蘭可正確支撐鋸片，並減少鋸片發生斷裂。
▶ 配件的外徑及厚度必須在電動工具的額定功率範圍內。規格不正確的配件無法讓防護機制發揮應有功能，或者可能失控。
鋸片和法蘭必須剛好與電動工具轉軸完全吻合。如果嵌件工具與電動工具轉軸之間有餘隙，不僅嵌件工具無法均勻旋轉，轉動時甚至會強烈震動，進而造成機器失控。
請勿使用已受損的鋸片。每次使用之前，請仔細檢查鋸片有無缺角或裂痕。電動工具或鋸片萬一掉落，請務必檢查它是否受損；或者請換用完好無損的鋸片。檢查及裝上鋸片時，您本人及附近人員須遠離鋸片旋轉平面，然後讓電動工具以最高轉速運作一分鐘。受損的鋸片通常會在此段測試期間斷裂。
請穿戴個人防護裝備。根據實際操作狀況，使用面罩、安全護目鏡或防護眼鏡。在適當情況下，請戴上防塵面罩、聽力防護裝置、手套以及可防止細小磨料或工件碎片的工作圍裙。護目裝置必須能有效阻擋各種操作中所產生的噴飛碎屑。防塵面罩或口罩必須能過濾操作中所產生的粉塵。暴露在高分貝噪音中過久，會造成聽力受損。
請讓其他人員與工作區域保持一定的安全距離。任何進入工作區域的人員必須戴上防護裝備。工件或嵌件工具的碎片可能會飛出，並造成直接工作範圍之外的人員受傷。
▶ 請定期清理電動工具的通風口。馬達風扇會將粉塵捲入機殼內，累積過多的金屬粉塵可能危及電氣安全。
▶ 請勿在易燃材料旁操作本電動工具。請勿在如木材等可燃材料上操作本電動工具。火花可能引燃這些易燃物。

▶ 請勿使用需要冷卻液的配件。使用水或其他冷卻液可能導致觸電或電擊事件。

反彈與相關警告

反彈是因為旋轉中的鋸片在鉤住或卡住當下瞬間產生的反作用力。鉤住或卡死會造成旋轉中的嵌件工具瞬間停住轉動，而使失控的切割砂輪機往上朝操作者方向拋飛。

例如，如果鋸片被鉤在或卡在工件裡，伸入卡止點的鋸片邊緣可能會陷入材料裡而導致鋸片脫落或反彈。在此狀況下鋸片也可能碎裂。

反彈是電動工具使用錯誤及 / 或不正確操作所造成的後果。透過後續說明的適當預防措施，即可避免。

▶ 緊緊握好電動工具，並穩住您的雙臂和身體，以抵抗反彈力道。操作人員只要採取適當防護措施，即可控制朝上的反彈力道。
▶ 請您避免進入旋轉中之鋸片的前方及後方區域。發生反彈時，切割砂輪機會被往上扯往操作者方向。
▶ 請勿使用鏈條鋸片、木雕用刀片或是間隙寬度超過 10 mm 的節段型鑽石鋸片。這類鋸片經常造成反彈以及電動工具失控。
▶ 請避免鋸片卡死或將鋸片過度用力下壓。切割深度不可過深。鋸片若是過載，將造成其承受的應力增加，變得更容易歪斜或卡死，進而造成反彈或鋸片斷裂的發生機率提高。
如果鋸片被夾住了，或者當您要中斷作業時，必須先關閉電動工具並且握穩切割砂輪機，等候鋸片完全靜止。切不可試圖將仍在運轉中的鋸片從切口中抽出，否則會發生反彈。查明卡住的原因並予以排除。
▶ 只要電動工具仍位於工件內部，切勿將之重新啟動。請先讓鋸片達到其最高轉速，然後才小心地繼續切割。否則可能造成鋸片鉤住、從工件中彈出或反彈。
▶ 大型工件應妥善支撐，以免鋸片卡住而造成反彈。大型工件可能因其自身重量而下垂。必須從鋸片兩側、鋸線旁以及邊緣處支撐住工件。
請盡量利用夾具固定加工件。若用手握持加工件，手與鋸片兩側應保持至少100 mm的距離。請勿用此鋸片切割過小而無法固定或需用手握持的工件。若您的手太靠近鋸片，會增加因接觸鋸片而受傷的風險。
▶ 加工件需保持固定，並使用圍欄與工作台進行固定。請勿將加工件朝鋸片方向送入或「徒手」進行切割。未固定或移動的加工件可能高速拋出而造成人員受傷。
▶ 請推動鋸片通過加工件。切勿拉動鋸片通過加工件。切割時，請將鋸頭升高並拉出而不要與加工件接觸，接著將鋸頭下壓再推動鋸片通過加工件。以拉動方式進行切割會造成鋸片移至加工件上，而使鋸片組件突然射向操作員。
▶ 請勿將手穿過鋸片切割路線的上方。以「雙手交叉」的方式握持加工件，例如以左手將加工件握在鋸片右側（反之亦然），是非常危險的。

356|繁體中文

鋸片仍在旋轉時，切勿從擋塊後方抓握。雙手務必與轉動中之鋸片至少保持 100 mm 的安全距離（鋸片兩側皆應如此）。雙手可能在不自覺中靠近轉動中的鋸片，您可能因此嚴重受傷。
在切割前請先檢視您的加工件。若加工件呈現弓形或有彎曲，在固定時請將彎曲面的凸緣朝向圍欄。請隨時讓加工件、圍欄與工作台在切割線上保持切齊。變形或彎曲的加工件可能會扭曲或偏移而在切割時卡到轉動的鋸片。在加工件中不可有釘子等外物。
使用使用電動工具時，桌上除了工件外不可有其他工具。旋轉中的鋸片如果接觸到小塊廢料或是其他異物，則該物體會以極快速度彈飛。
一次只切割一片加工件。將多個加工件疊起來不易固定或支撐，故可能會在切割時卡住鋸片或偏移。
使用前應確保電動工具架設在一個平穩的堅固工作檯面上。一個平穩的堅固工作檯面可降低電動工具搖晃之風險。
作業前請先做規劃。每次變動傾斜或斜角的設定時，請記得調整圍欄使其能正確支撐加工件且不會影響到防護系統。當機具未「開啟」且工作台上無加工件的情況下，先模擬移動鋸片以確認其不會受到任何影響或有切割到圍欄的風險。
▶ 工件的寬度或長度若超過桌面，應適當做好支撐，例如使用桌台加長件或鋸架。當工件的長度或寬度若超過電動工具的工作桌時，工件可能在支撐不夠穩固的狀態下翻傾。切割下來的金屬塊或工件翻傾後，可能會掀開下方防護罩或失控地從旋轉中的鋸片處噴飛。
▶ 請勿讓其他人員擔任工作台延伸裝置或額外支撐物的角色。未固定加工件在切割時會造成刀片卡住或使加工件移動而使您與助手偏向鋸片。
▶ 切除的物件不可卡住或靠近轉動的鋸片。若加以限制（如使用長度擋片），切除的物件可能會接觸到鋸片而突然射出。
▶ 請隨時利用固定裝置或夾具將圓形材料如桿子、管子等妥善固定。桿子在切割時容易滾動，使鋸片卡住而將加工件連同您的手一起「捲入」鋸片中。
在讓鋸片接觸加工件時，請先讓刀片達到全速運轉的狀態。如此可降低加工件射出的風險。
▶ 工件或是鋸片卡死時，請關閉電動工具。待所有移動部件完全靜止後，拔掉電源插頭並 / 或取出充電電池。然後才移除卡住的材料。若是無視卡死情況而繼續切割，則可能造成電動工具失控或損壞。
在切割完畢後，請鬆開開關、保持鋸頭朝下等候鋸片停止，然後再取下切開的加工件。用手靠近怠轉的鋸片非常危險。
▶ 當切割不完整或在鋸頭未完全處於下方位置時鬆開開關，請握緊握把。鋸片的煞車動作會造成鋸頭突然下拉而有受傷的風險。
如果電動工具仍在運轉，不可嘗試清除切割範圍內的鋸屑等類似物品。先收回機臂然後再關閉電動工具。

▶ 加工後如果鋸片尚未冷卻，切勿觸摸鋸片。工作時鋸片會變得非常灼熱。
作業區請保持整潔。複合材質是極具危險性的材質。輕質合金粉塵可能會起火或爆炸。
▶ 不可以使用高合金快速鋼（HSS）製造的鋸片。此類鋸片容易折斷。
不可以使用已經變鈍、有裂痕、彎曲或損壞的鋸片。鋸片如果已經變鈍了，或者鋸齒變形了，會因為鋸縫過小而提高鋸割時的磨擦，鋸片容易被夾住並造成反彈。
▶ 請務必使用具備正確尺寸和心軸形狀（鑽石或圓形）的刀片。不符合鋸片安裝硬體的刀片在運轉時將會偏離中心，進而導致失控。
檢查防護罩的功能是否正常，移動防護罩時會不會發生磨擦。不可以在打開的狀況下固定住防護罩。
▶ 地板應保持乾淨不可有金屬碎屑和金屬殘料。否則您可能失足滑跤或絆倒。
請先確認工作檯面至待加工的工件之間沒有伸進任何調整工具、或類似金屬粉屑這樣的東西，然後才可真正開始操作電動工具。過小的金屬片或其他物品若是碰觸到旋轉中的鋸片，可能會高速噴飛擊中操作者。
工具未完全靜止時，不可離開工具。如果工具仍繼續轉動，可能造成傷害。
先啟動電鋸後再把鋸片放置到工件上切割。否則萬一鋸片卡在工件中，會有反彈的危險。
切勿踩踏在電動工具上。如果電動工具突然翻倒或者不小心觸碰鋸片都可能造成嚴重傷害。
▶ 本電動工具僅適用於乾式切割。水進入電動工具將增加觸電危險。
如果充電電池損壞了，或者未按照規定使用充電電池，充電電池中會散發出有毒蒸氣。充電電池可能起火或爆炸。工作場所必須保持空氣流通，如果身體有任何不適必須馬上就醫。充電電池散發的蒸氣會刺激呼吸道。
切勿改裝拆開充電電池。可能造成短路。
▶ 尖銳物品（例如釘子或螺絲起子）或是外力皆有可能造成充電電池損壞。進而導致內部短路而發生電池起火、冒煙、爆炸或過熱等事故。
▶ 僅可在製造商的產品中使用充電電池。如此才可提供過載保護。
保護充電電池免受高溫（例如長期日照）、火焰、污垢、水液和濕氣的侵害。有爆炸及短路之虞。
▶ 謹慎對待電動工具上的警告標示，絕對不可讓它模糊不清而無法辨識。
▶ 小心·若是使用非此處指明的操作設備或校正設備，或是未遵照說明的操作方式，可能使您暴露於危險的雷射光照射環境之下。
不可以使用其他類型的雷射替代機器中的雷射。若是安裝了不適合電動工具的雷射，可能危及人員安全。
▶ 請勿對本雷射裝備進行任何改造。您可以放心使用本操作說明書中所述及的設定方法。

符號

以下符號可以幫助您正確地使用本電動工具。請牢記各符號和它們的代表意義。正確了解各符號代表的意思，可以幫助您更有把握更安全地操作本電動工具。

符號和它們的代表意義

Laser radiation DO NOT STARE ATD-SCAN CLASS 3 CONSUMER LABOR PRODUCT ISSN 0005-1 2014 EN 910002601 <1 mW, 500 mW

雷射光束 請勿直視光束 等級 2 消費型雷射產品

當電動工具運轉時，切勿把手伸進鋸切範圍內。手若觸碰鋸片有被割傷的危險。

請佩戴耳罩。工作噪音會損壞聽力。

請佩戴護目鏡。

請佩戴防塵面罩。

請注意鋸片尺寸（鋸片直徑 D，孔徑 d）。孔徑 d 必須和工具主軸完全吻合，不能有空隙。如果必須使用異徑管，則應注意：異徑管尺寸必須與鋸片主體厚度、鋸片孔徑以及工具主軸直徑相配。請儘可能使用鋸片隨附的異徑管。

鋸片直徑 D 必須與符號上的數值相符。

請參考「技術性數據」章節中「適用鋸片的尺寸」。

為固定角度擋塊，將拉緊手柄沿順時針方向多次繼續調整旋轉到底。

為鬆開角度擋塊，將拉緊手柄逆時針方向多次繼續調整旋轉到底。

產品和功率描述

請詳讀所有安全注意事項和指示。如未遵守安全注意事項與指示，可能導致火災、人員遭受電擊及/或重傷。

請留意操作說明書中最前面的圖示。

依規定使用機器

本電動工具採立座式設計，可搭配鋸片在金屬材料上進行直線型的縱鋸、橫鋸作業，水平斜切角可達45°，過程中毋需注水。

本產品為符合EN 50689規範之消費級雷射產品。

插圖上的機件

機件的編號和電動工具詳解圖上的編號一致。

(1) 把手
(2) 安全鎖
(3) 雷射保護蓋
(4) 主軸鎖
(5) 活動防護罩
(6) 料屑排吸装置
(7) 用以固定角度擋塊的緊固扳桿
(8) 制動螺桿

(9) 快速解鎖裝置

(10) 螺桿握把

(11) 内六角扳手

(12) 安装孔

(13) 锯台

(14) 角度擋塊

(15) 用於固定（水平）斜鋸角的夾緊手柄

(16) 搬運固定裝置

(17) 雷射光束出口

(18) 雷射警示牌

(19) 起停開關

(20) 管夾

(21) 集屑盤

(22) 充電電池 a)

(23) 充電電池解鎖按鈕 a)

(24) 搬運把手

(25) 護罩

(26) 雷射起停開關（標示鋸線）

(27) 固定鋸片的內六角螺栓

(28) 緊固法蘭

(29) 锯片

(30) 内側緊固法蘭

(31) 斜鋸角刻度尺 (水平)

(32) 集屑盤搬運固定裝置

(33) 雷射定位調整螺栓（平行）

a) 所述之配件並不包含在基本的供货範圍中。

技術性數據

充電式金屬切割鋸		GCD 18V-355
產品機號		3 601 M59 0..
額定電壓	V=	18
無負載轉速	min ^-1	1300

358|繁體中文

充電式金屬切割鋸		GCD 18V-355
雷射種類	nm 650
	mW < 1
雷射等級		2
重量A)	kg 19.8
充電狀態下的建議環境溫度	°C 0...+35
操作狀態下的容許環境溫度B)以及存放狀態下	°C -20...+50
建議使用的充電電池		GBA 18V...ProCORE18V...
建議使用的充電器		GAL 18...GAX 18...GAL 36...

適用鋸片的尺寸

最大鋸片直徑 D	mm 355
鋸片主體的厚度	mm 1.8-2.5
孔徑 d	mm 25.4

A) 重量不含充電電池
(充電電池的重量請參考
http://www.bosch-professional.com)
B) 温度 <0 ℃ 時，性能受限
數值可能因產品而異，並受使用條件以及環境條件影響。進一步資訊請見www.bosch-professional.com/wac。

充電電池

Bosch 亦販售不含充電電池的充電式電動工具。可以從外包裝看出電動工具的供貨範圍是否包括電池。

為充電電池進行充電

▶ 只能選用技術性數據裡所列出的充電器。僅有這些充電器適用於電動工具所使用的鋰離子充電電池。

提示：由於國際運輸規定，出貨時鋰離子充電電池已部分充電。初次使用電動工具之前，請先將充電電池充飽電以確保充電電池蓄滿電力。

安裝充電電池

將已充飽電的充電電池推至充電電池固定座內，直到卡緊。

取出充電電池

若要取出充電電池，請按解鎖鈕，然後將充電電池抽出。不可以強行拉出充電電池。

本充電電池具備了雙重鎖定功能，即使不小心按壓了充電電池解鎖按鈕，充電電池也不會從機器中掉落出來。固定彈簧會把充電電池夾緊在機器中。

充電電池的電量指示器

提示：並非所有的充電電池類型都有電量指示器。

充電電池的電量指示器透過綠色 LED 燈告知充電電池的目前電量。基於安全顧慮，務必在電動工具完全靜止時才能檢查充電電池的電量。

按一下電量指示器按鈕或即可顯示目前的電量。即使已取出充電電池，此項功能仍可正常運作。

按壓電量顯示按鈕後，LED 燈若未亮起，即表示充電電池故障，必須予以更換。

充電電池型號 GBA 18V...

LED容量

3顆綠燈持續亮起60-100%

2顆綠燈持續亮起30-60%

1顆綠燈持續亮起5-30%

1顆綠燈呈閃爍狀態0-5%

充電電池型號 ProCORE18V...

LED容量

5 顆綠燈持續亮起 80-100 %

4 顆綠燈持續亮起 60-80 %

3 顆綠燈持續亮起 40-60 %

2 顆綠燈持續亮起 20-40 %

1 顆綠燈持續亮起 5-20 %

1 顆綠燈呈閃爍狀態 0-5 %

如何正確地使用充電電池

妥善保護充電電池，避免濕氣和水分滲入。

充電電池必須儲存在 -20^ 至 50^ 的環境中。夏天不可以把充電電池擱置在汽車中。

偶爾用柔軟、乾淨且乾燥的毛刷清潔充電電池的通氣孔。

充電後如果充電電池的使用時間明顯縮短，代表充電電池已經損壞，必須更換新的充電電池。

請您遵照廢棄物處理相關指示。

安装

在電動工具上進行任何作業之前（例如維修，更換工具等等），請將機器中的電池取出。若是不小心觸動起停開關，可能造成人員受傷。

供貨範圍

• 小心地從包裝中取出所有隨附零件。
• 拆除電動工具和隨附配件上的所有包裝材料。

初次使用本電動工具之前，先檢查以下各部件是否包含在供貨範圍中：

- 充電式金屬切割鋸搭配已組裝鋸片

- 内六角扳手 (11)

- 管夾 (20)

提示：檢查電動工具是否有壞損之處。

使用電動工具之前，必須仔細檢查防護裝置或輕微

損壞的零件是否仍然運作正常。檢查活動零件是否功能正常、沒有被卡死，以及是否有任何零件有否受損。所有零件都必須安裝正確，並且符合規定以確保機器能夠正常運作。

損壞的防護裝置和零件必須按照規定交給合格的專業修理廠修理或更換。

固定式安裝或活動式安裝

為了能夠穩定地操作機器，正式使用機器之前，必須把電動工具固定在平坦、穩固的工作平面上（例如工作桌）。

安裝在工作平面上（請參考圖 A）

- 使用合適的夾鉗把電動工具固定在工作平面上。必須利用安裝孔 (12) 來進行固定。

安装在博世工作桌上

博世的 GTA 工作桌擁有可調整高度的桌腳，使電動工具能夠穩固站立在任何底座上。工作桌的工件托架可以支撐較長工件。

▶ 請詳讀工作桌附帶的所有警告指示和說明。若未遵循警告指示和說明可能遭受電擊、發生火災並/或造成嚴重傷害。
▶ 安裝電動工具之前必須先正確地組裝工作桌。重點是要正確地組裝工作桌，如此可以避免工作桌倒塌。
- 把電動工具調整至搬運位置。
- 從下方將所屬的轉接器裝至鋸台 (13) 上。同時請遵循轉接器的詳細組裝說明。
- 將轉接器與工作台支座旋緊。

活動式架設（不建議！）

您不應該將電動工具直接安裝固定在工作平面上，此點絕無例外。不過，當您只是將鋸台（13）的支腳暫放在適當位置上時（例如工作桌、平坦地面上等等），可以不用旋緊電動工具的螺栓。

更換鋸片（請參考圖 B1-B3）

▶ 待工具主軸完全靜止後，才可以使用主軸鎖(4)。否則可能造成電動工具損壞。
▶ 安裝鋸片時務必穿戴防護手套。碰觸到鋸片可能被割傷。

所使用的鋸片其最高容許轉速必須高於電動工具的無負載轉速。

只能使用本電動工具製造商所推薦的鋸片，且鋸片應要適用於加工材質。唯有這樣做才能避免鋸切時發生鋸齒過熱的情形。

拆卸锯片

• 把電動工具調整至工作位置。
• 將活動防護罩 (5) 往後翻轉，然後將其保持在這個位置上。
• 用隨附的內六角扳手 (11) 旋轉內六角螺栓 (27) 並同時按壓主軸鎖 (4)，讓它卡緊。
• 請按住主軸鎖 (4) 不放，並同時以逆時針方向旋出螺栓 (27)。
• 取下緊固法蘭 (28)。
• 取出鋸片 (29)。

安裝鋸片

必要時，請在安裝前清潔所有待安裝的零部件。

- 將新鋸片 (29) 裝到內側緊固法蘭 (30) 上。

▶ 安裝時請注意，鋸齒的鋸切方向（即鋸片上的箭頭指示方向）必須與護蓋上的箭頭指示方向一致！

• 將固定法蘭 (28) 和螺栓 (27) 裝上去。請按壓主軸鎖 (4) 直到卡上，再以順時針方向旋緊螺栓。
• 再次鬆開主軸鎖 (4)。請視需要用手將此按鈕完全往上拉。
• 將活動防護罩 (5) 慢慢地往下拉，讓它完全遮住鋸片。

操作

搬運固定裝置（請參考圖 C）

搬運固定裝置 (16) 可讓您輕鬆將電動工具搬運至不同工作地點。

解開電動工具的鎖定（工作位置）

• 從把手 (1) 處將機臂略微往下推，即可解開搬運固定裝置 (16)。
• 將搬運固定裝置 (16) 拉至最外側。
• 將機臂慢慢往上提起。

提示：作業時請注意：請勿將搬運固定裝置往內頂，否則機臂將無法翻旋至所需深度位置。

鎖定電動工具（搬運位置）

- 將機臂往下拉至，能夠將搬運固定裝置 (16) 推至最內側的程度。

正式操作前的準備工作

調整水平斜鋸角（請參考圖 D）

水平斜鋸角的調整範圍在 0^ 至 45^ 之間。

可在刻度 (31) 上讀取重要的設定值。0° 以及 45° 位置各有一個限位擋塊，供您確認。

• 逆時針旋轉拉緊手柄 (15) 一次，以便將它鬆開。繼續調整拉緊手柄（抬高－沿順時針方向轉動－降下－逆時針方向鬆開）直到角度擋塊 (14) 可旋轉為止。
• 轉動角度擋塊 (14)，直到鋸台 (13) 上的標記指著刻度 (31) 上所需的水平斜鋸角。
• 沿順時針方向旋緊拉緊手柄 (15) 一次。繼續調整拉緊手柄（抬高 - 逆順時針方向轉動 - 降下 - 沿時針方向轉動）直到角度擋塊 (14) 再次牢牢固定為止。

調動角度擋塊（請參考圖 D）

您可推動角度擋塊 (14)，以調整最佳的工件鋸切位置。

• 逆時針旋轉拉緊手柄 (15) 一次，以便將它鬆開。繼續調整拉緊手柄（抬高－沿順時針方向轉動－降下－逆時針方向鬆開）直到角度擋塊 (14) 可旋轉為止。
• 將角度擋塊 (14) 推動至與鋸片 (29) 的所需距離。

360|繁體中文

提示：在 45^ 锯切时，必须定位角度擋塊，使其指向此標記區域

- 沿順時針方向旋緊拉緊手柄 (15) 一次。繼續調整拉緊手柄（抬高 - 逆順時針方向轉動 - 降下 - 沿時針方向轉動）直到角度擋塊 (14) 再次牢牢固定為止。

固定工件

為了確保工作安全，請務必固定好工件。不可以加工太小而無法固定的工件。

如果工件又長又重，必須在它懸空的末端底下墊上襯墊或做好支撐。

請注意圖 G 中的夾緊說明。

圓形工件（請參考圖 E）

- 將管夾 (20) 從其電動工具背面的固定裝置取下。 管夾可增大圓形工件的夾緊面積。

• 將管夾 (20) 推向制動螺桿 (8) 的板上到底。
• 放上工件，請讓它貼靠角度擋塊 (14)。
• 將制動螺桿 (8) 連同管夾 (20) 推至抵住工件, 然後藉由螺桿握把 (10) 將工件夾緊。

方形工件（請參考圖 F）

• 視需求球將管夾 (20) 推向制動螺桿 (8) 的板上到底。 請參考圖 G（夾緊說明 ◇）。
• 放上工件，請讓它貼靠角度擋塊 (14)。
• 將制動螺桿 (8) 推至抵住工件，然後藉由螺桿握把 (10) 將工件夾緊。

鬆開工件

• 鬆開螺桿握把 (10)。
• 翻開快速解鎖裝置 (9)，並將制動螺桿 (8) 從工件上退開。

操作機器

啟動（請參考圖 H）

- 若要讓電動工具開始運轉，請先將作動安全鎖(2)推向內側。接著再將起停開關(19)完全按壓到底，不要放開。

提示：基於安全考量，無法鎖定起停開關（19）的位置，所以操作機器時必須持續按住此開關。

緩速起動

電子控制的緩速起動功能可以限制開機時的扭力，並延長馬達的使用壽命。

關閉

- 若要關閉，鬆開起停開關 (19) 即可。

鋸切

一般性鋸切指示

保護鋸片，以免遭受衝擊和碰撞。不可以側壓鋸片。

不可以加工已被拉扯移位的工件。工件必須有一個可貼靠的直邊。

如果工件又長又重，必須在它懸空的末端底下墊上襯墊或做好支撐。

操作者的位置（請參考圖1）

不可以站在電動工具前而與鋸片呈一直線，所站位置應要保持在鋸片的側面。這樣可以保護身體避免受到反彈力道衝擊。

• 手掌、手指和手臂必須遠離轉動中的鋸片。
• 手臂不可以在機臂前交叉。

鋸切

• 根據尺寸固定好工件。
• 請依照需求設為您所想要的水平斜鋸角。
• 啟動電動工具。
• 利用把手 (1) 緩慢地將機臂往下拉。
• 鋸切工件時必須施力均勻。
• 關閉電動工具並等待鋸片完全停止轉動。
• 將機臂慢慢往上提起。

作業注意事項

標示鋸線（請參考圖 J）

雷射光束可為您顯示鋸片的鋸線。這樣您可以準確地放置好待鋸切的工件，無需打開活動防護罩。

• 請您利用開關 (26) 啟動雷射光束。
• 將您在工件上所做的記號對準雷射標線右緣。

提示：鋸切之前請檢查，鋸線是否仍正確顯示。因為在頻繁使用後，雷射光束可能會因例如震動而偏移。

容許的工件尺寸

最大工件 [mm]

工件形狀 斜鋸角（水平）

0° 45°
	直徑 127 直徑 115
	127 x 127 115 x 115
	194 x 101 115 x 115
	127 x 127 115 x 115

最小工件

( = 所有可用制動螺桿 (8) 夾緊固定的工件)：長度 100 mm

最大鋸切深度（0°/0°）：127 mm

廢塵 / 料屑吸集裝置（請參考圖 K）

加工含鉛的顏料、礦物和金屬時所產生的廢塵有害健康。機器操作者或者工地附近的人如果接觸、吸入這些廢塵，可能會有過敏反應或者感染呼吸道疾病。

某些金屬廢塵被列為危險物質，尤其是與鋅、鋁和鉻等合金結合之後。只有經過專業訓練的人才允許加工含石棉的物料。

• 工作場所要保持空氣流通。
• 建議佩戴 P2 過濾等級的口罩。

請留意並遵守貴國的物料加工相關法規。

避免讓工作場所堆積過多的塵垢。塵埃容易被點燃。

鋸台 (13) 隙縫中的金屬塵屑或工件碎片可能造成鋸片 (29) 卡住而無法運作。

• 關閉電動工具並等待鋸片完全停止轉動。
• 取下充電電池 (22)。
• 請抽出集屑盤 (21)，將它完全清空。

檢查和調整基本設定

為確保精準鋸切，頻繁使用之後必須檢查電動工具的基本設定，必要時須適度調整。

檢查時不但要具備足夠的經驗，而且得使用特殊工具。

博世客戶服務中心能夠既快速又可靠地執行這項工作。

校正雷射

提示：要測試雷射功能，必須裝入電池。

校正雷射時（例如移動機臂時）千萬不可按壓起停開關。不小心啟動電動工具可能造成人員受傷。
- 把電動工具調整至工作位置。

檢查（請參考圖 L1）

• 在工件上畫一條筆直鋸線。
• 利用把手 (1) 緩慢地將機臂往下拉。
• 調整工件，讓鋸片上的鋸齒靠在鋸線上。
• 讓工件保持在這個位置並握牢它，再度慢慢向上提起機臂。
• 請確實夾緊工件。
• 請您利用開關 (26) 啟動雷射光束。

即便在放下機臂的時候，雷射也必須與工件上的鋸線全長對齊。

調整（請參考圖 L2）

- 將調整螺栓 (33) 使用十字螺絲起子轉動，直到雷射光束與工件上的鋸線全長平行。

逆時針旋轉時，雷射光束會由左向右移動。順時針旋轉時，雷射光束會由右向左移動。

搬運電動工具（請參考圖 M）

搬運電動工具之前必須先執行以下步驟：

• 把電動工具調整至搬運位置。
• 拆除所有無法被固定在電動工具上的配件。 將集屑盤 (21) 使用搬運固定裝置 (32) 固定住。 將管夾 (20) 推入其電動工具背面的固定裝置。 搬運時必須儘可能把不使用的鋸片放置在密閉盒子中。
• 一律要從搬運把手 (24) 處提起電動工具。
  ▶ 搬動電動工具時只能使用搬運裝置。不可以利用防護裝置來搬運電動工具。

維修和服務

保養與清潔

在電動工具上進行任何作業之前（例如維修，更換工具等等），請將機器中的電池取出。若是不小心觸動起停開關，可能造成人員受傷。
▶ 請定期清潔電動工具的通風口。電動機風扇會將灰塵吸進機殼，過多的金屬粉末沉積會導致電氣危險。
在某些極端操作環境下，如有可能請務必使用吸塵裝備。時常將通氣孔上累積的塵垢噴吹乾淨，並在前端加設漏電斷路器（PRCD）。加工金屬時電動工具內部可能堆積會導電的廢塵。這樣可能會影響電動工具的安全絕緣性能。
▶ 維修保養工作僅能交由合格的專業技師來執行。如此才能夠確保本電動工具的安全性。

活動防護罩 (5) 必須能夠自由擺動，並能自動閉合。所以活動防護罩的四周必須隨時保持清潔。請用軟刷清除粉塵與鋸屑。

顧客服務處和顧客咨詢中心

本公司顧客服務處負責回答有關本公司產品的維修、維護和備用零件的問題。以下的網頁中有分解圖和備用零件相關資料：www.bosch-pt.com 如果對本公司產品及其配件有任何疑問，博世應用諮詢小組很樂意為您提供協助。

當您需要諮詢或訂購備用零件時，請務必提供本產品型號銘牌上 10 位數的產品機號。

以下更多客戶服務處地址：

建議使用的鋰離子充電電池受危險物品法的規範。使用者無須另外使用保護包裝便可運送該充電電池。

但是如果將它交由第三者運送（例如：寄空運或委託運輸公司），則應遵照包裝與標示的相關要求。此時必須向危險物品專家請教有關寄送危險物品的相關事宜。

確定充電電池的外殼未受損後，才可以寄送充電電池。用膠帶貼住裸露的接點並妥善包裝充電電池，不可以讓充電電池在包裝材料中晃動。同時也應留意各國相關法規。

廢棄物處理

必須以符合環保的方式，將損壞的電動工具、充電電池、配件和包裝材料進行回收再利用。

不可以把電動工具和充電電池 / 抛棄式電池丟入一般家庭垃圾中!

充電電池 / 抛棄式電池:

鋰離子：

362|한국어

請注意「搬運」段落中的指示 (參見「搬運」，頁361)。

한국어

안전 수칙

전동공구 일반 안전 수칙

경고
