BRUKSANVISNING GCD 18V355 Professional BOSCH

Emneform Geringsvinkel (vandret)

0° 45°
	∅ 127 ∅ 115
	127 x 127 115 x 115
	194 x 101 115 x 115
	127 x 127 115 x 115

Min. emner

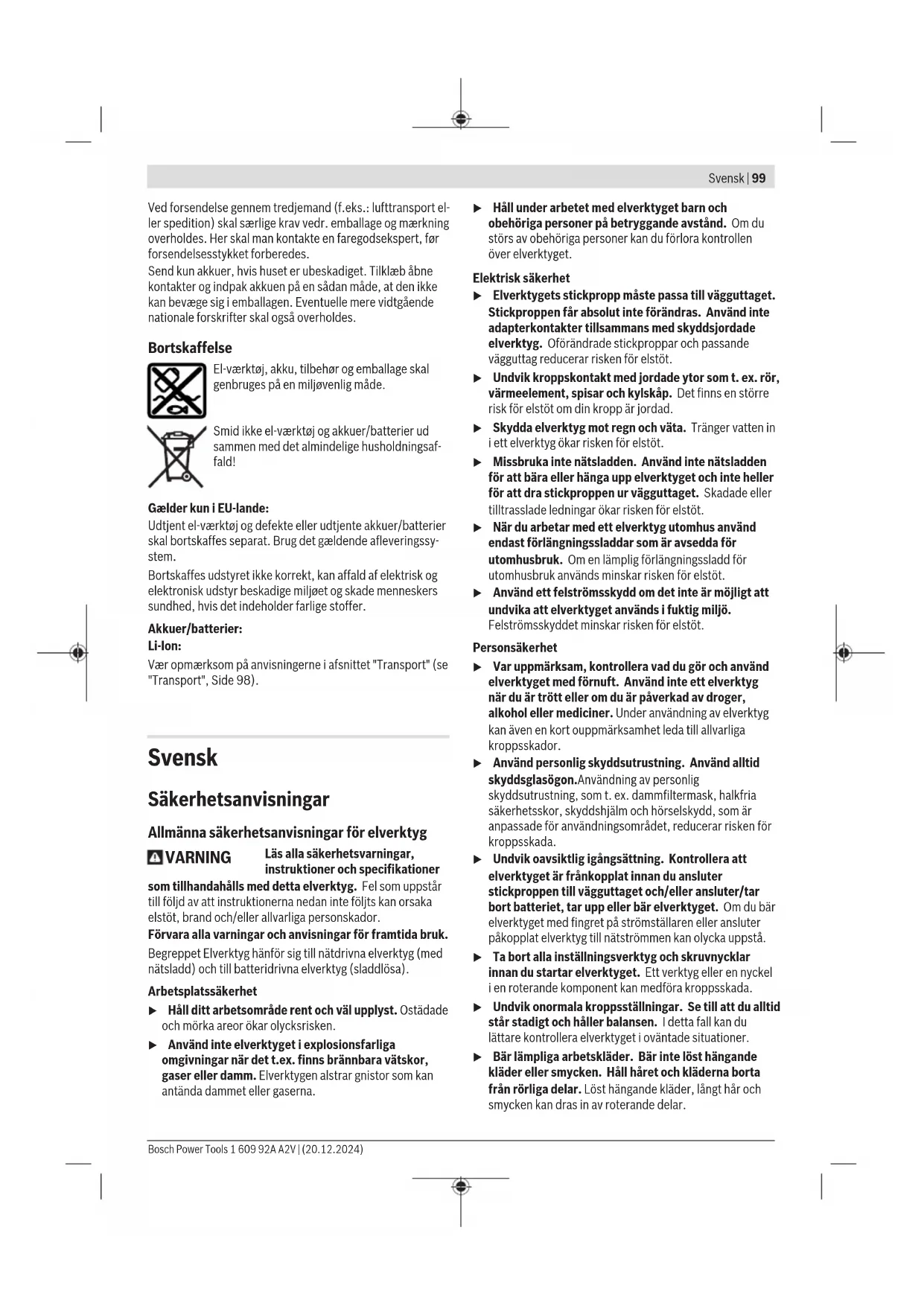

Allmänna säkerhetsanvisningar för elverktyg

WARNING

Läs alla säkerhetsvarningar, instruktioner och specifikationer

som tillhandahålls med detta elverktyg. Fel som uppstår till följd av att instruktionerna nedan inte följts kan orsaka elstöt, brand och/eller allvarliga personskador.

Förvara alla varningar och anvisningar för framtida bruk.

Begreppet Elverktyg hänför sig till nätdrivna elverktyg (med nätsladd) och till batteridrivna elverktyg (sladdlösa).

Arbetsplatssäkerhet

Håll ditt arbetsområde rent och väl upplyst. Ostädade och mörka areor ökar olycksrisken.
Använd inte elverktyget i explosionsfarliga omgivningar när det t.ex. finns brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna.

Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avständ. Om du störs av obehöriga personer kan du förlora kontrollen över elverktyget.

Elektrisk säkerhet

Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte förändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oförändrade stickproppar och passande vägguttag reducerar risken för elstöt.
Undvik kroppskontakt med jordade ytor som t. ex. rör, värmeelement, spisar och kylskåp. Det finns en större risk för elstöt om din kropp är jordad.
Skydda elverktyg mot regn och väta. Tränger vatten in i ett elverktyg ökar risken för elstöt.
Missbruka inte nätsladden. Använd inte nätsladden för att bära eller hänga upp elverktyget och inte heller för att dra stickproppen ur vägguttaget. Skadade eller tilltrasslade ledningar ökar risken för elstöt.
När du arbetar med ett elverktyg utomhus använd endast förlängningssladdar som är avsedda för utomhusbruk. Om en lämplig förlängningssladd för utomhusbruk används minskar risken för elstöt.
Använd ett felströmsskydd om det inte är möjligt att undvika att elverktyget används i fuktig miljö. Felströmsskyddet minskar risken för elstöt.

Personsäkerhet

• Var uppmärksam, kontrollera vad du gör och använd elverktyget med förnuft. Använd inte ett elverktyg när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador.
  Använd personlig skyddsutrustning. Använd alltid skyddsglasögon. Användning av personlig skyddsutrustning, som t. ex. dammfiltermask, halkfria säkerhetsskor, skyddshjälm och hörselskydd, som är anpassade för användningsområdet, reducerar risken för kroppsskada.
  Undvik oavsiktlig igångsättning. Kontrollera att elverktyget är frånkopplat innan du ansluter stickproppen till vägguttaget och/eller ansluter/tar bort batteriet, tar upp eller bär elverktyget. Om du bär elverktyget med fingret på strömställaren eller ansluter påkopplat elverktyg till nätströmmen kan olycka uppstå.
  Ta bort alla inställningsverktyg och skruvnycklar innan du startar elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada.
  ▶ Undvik onormala kroppsställningar. Se till att du alltid står stadigt och håller balansen. I detta fall kan du lättare kontrollera elverktyget i oväntade situationer.
  Bär lämpliga arbetskläder. Bär inte löst hängande kläder eller smycken. Håll håret och kläderna borta från rörliga delar. Löst hängande kläder, långt här och smycken kan dras in av roterande delar.

100 | Svensk

När elverktyg används med dammsugnings- och -upsamlingsutrustning, se till att dessa är rätt monterade och används på korrekt sätt. Användning av dammutsugning minskar de risker damm orsakar.
Låt inte vanan att ofta använda verktygen göra att du blir slarvig och ignorerar verktygets säkerhetsprinciper. En vårdslös åtgård kan leda till allvarlig personskada inom bråkdelen av en sekund.

Korrekt användning och hantering av elverktyg

▶ Överbelasta inte elverktyget. Använd rätt elverktyg för det jobb du tänker göra. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde.
▶ Ett elverktyg med defekt strömställare får inte längre användas. Ett elverktyg som inte kan kopplas in eller ur är farligt och måste repareras.
Dra stickproppen ur vägguttaget och/eller ta bort batteriet, om det kan tas ut ur elverktyget, innan inställningar utförs, tillbehörsdelar byts ut eller elverktyget lagras. Denna skyddsåtgård förhindrar oavsiktlig inkoppling av elverktyget.
Förvara elverktygen oätkomliga för barn. Låt elverktyget inte användas av personer som inte är förtrogna med dess användning eller inte läst denna anvisning. Elverktygen är farliga om de används av oerfarna personer.
▶ Underhåll elverktyg och tillbehör omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte brustit eller skadats och kontrollera orsaker som kan leda till att elverktygets funktioner påverkas menligt. Låt skadade delar repareras innan elverktyget tas i bruk. Många olyckor orsakas av dåligt skötta elverktyg.
Håll skärverktygen skarpa och rena. Omsorgsfullt skötta skärverktyg med skarpa eggar kommer inte så lätt i kläm och går lättare att styra.
Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Om elverktyget används på ett sätt som det inte är avsett för kan farliga situationer uppstå.
Håll handtag och greppytor torra, rena och fria från olja och fett. Hala handtag och greppytor ger ingen säker hantering och kontroll över verktyget i oväntade situationer.

Omsorgsfull hantering och användning av sladdlösa elverktyg

▶ Ladda batterierna endast i de laddare som tillverkaren rekommenderat. Om en laddare som är avsedd för en viss typ av batterier används för andra batterityper finns risk för brand.
Använd endast batterier som är avsedda för aktuellt elverktyg. Används andra batterier finns risk för kroppsskada och brand.

Håll gem, mynt, nycklar, spikar, skruvar och andra små metallföremål på avständ från reservbatterier för att undvika en bygling av kontakterna. En kortslutning av batteriets kontakter kan leda till brännskador eller brand.
Om batteriet används på fel sätt finns risk för att vätska rinner ur batteriet. Undvik kontakt med vätskan. Vid oavsiktlig kontakt spola med vatten. Om vätska kommer i kontakt med ögonen uppsök dessutom läkare. Batterivätskan kan medföra hudirritation och brännskada.
Använd inte batteriet eller verktyg som är skadade eller modifierade. Skadade eller modifierade batterier kan bete sig oväntat vilket leder till brand, explosion eller risk för personskador.
Exponera inte ett batteri eller verktyg för brand eller för hög temperatur. Exponering för brand eller temperaturer över 130 °C kan leda till explosion.
Följ alla laddningsinstruktioner och ladda inte batteriet eller verktyget utanför det temperaturomfång som specificeras i instruktionerna. En olämplig laddning eller en laddning vid en temperatur som ligger utanför det specificerade området kan skada batteriet och öka brandrisken.

Service

Låt endast kvalificerad fackpersonal reparera elverktyget och endast med originalreservdelar. Detta garanterar att elverktygets säkerhet upprätthålls.
- Utför aldrig service på skadade batterier. Service på batterier får endast utföras av tillverkaren eller auktoriserade tjänsteleverantörer.

Säkerhetsanvisningar för metallkapsågar

Det nominella varvtalet för tillbehöret måste vara minst lika med den maximala hastigheten som är märkt på elverktyget. Tillbehör som körs fortare än deras märkvarvtal kan gå sönder och flyga isär.
För vald sågklinga ska alltid oskadade spännflänsar i korrekt storlek och form användas. Lämpliga flänsar stöder sågklingan och reducerar sålunda risken för sågklingsbrott.
Den yttre diametern och tjockleken på ditt tillbehör måste vara inom kapaciteten för ditt elverktyg. Tillbehör med fel storlek kan inte skyddas eller kontrolleras på lämpligt sätt.
Sågklingor och flänsar måste exakt passa till elverktygets spindel. Insatsverktyg som inte exakt passar till elverktygets spindel roterar ojämnt, vibrerar kraftigt och kan leda till att du förlorar kontrollen över verktyget.
Använd aldrig skadade sågklingor. Kontrollera sågklingorna innan varje användning avseende splitterskador och sprickor. Om elverktyget eller sågklingan skulle falla ned, kontrollera om skada uppstått eller montera en oskadad sågklinga. Du och andra personer i närheten ska efter kontroll och

montering av sågklinga ställa er utanför sågklingans rotationsradie och sedan låta elverktyget rotera en minut med högsta varvtal. Skadade sågklingor går i de flesta fall sönder vid denna provkörning.

Använd personlig skyddsutrustning. Beroende på applikationen ska du använda ansiktsskydd, skyddsvisir eller skyddsglasögon. Enligt behov ska du bära skyddsmask, hörselskydd, handskar och verkstadsförkläde som kan stoppa små fragment av slipmedel eller arbetsmaterialet. Ögonskyddet måste kunna stoppa flygande skräp som genereras av olika arbeten. Ansiktsmasken eller andningsskyddet måste kunna filtrera partiklar som genereras av din verksamhet. Långvarig exponering i högt buller kan orsaka hörselskador.
Se till att obehöriga personer hålls på betryggande avständ från arbetsområdet. Alla som rör sig inom arbetsområdet måste använda personlig skyddsutrustning. Brottstycken från arbetsstycket eller insatsverktygen kan slungas ut och orsaka personskada även utanför arbetsområdet.
▶ Rengör regelbundet verktygets luftventiler. Motors fläkt drar in damm inuti huset och en överdriven ackumulering av metallpulver kan orsaka elektrisk fara.
Använd inte elverktyg i närheten av brännbara material. Använd inte elverktyget när det är placerat på en antändningsbar yta, som trä. Gnistor kan antända dessa material.
Använd inte tillbehör som kräver flytande kylmedel. Användning av vatten eller andra flytande kylmedel kan leda till elektriska stötar.

Kast och relaterade varningar

Ett bakslag är en plötslig reaktion hos insatsverktyget när t. ex. slipskivan, slipbandet, stålborsten hakar upp sig eller blockerar. Detta leder till abrupt uppbromsning av det roterande insatsverktyget. Därigenom accelererar ett okontrollerat kapskivaggregat uppåt i riktning mot användaren.

Om t. ex. en sågklinga hakar upp sig eller blockerar i arbetsstycket kan sågklingans kant i arbetsstycket klämmas fast varvid sågklingan bryts sönder eller orsakar bakslag. Härvid kan sågblad även brista.

Bakslag uppstår till följd av missbruk eller felaktig hantering av elverktyget. Detta kan undvikas genom skyddsåtgärder som beskrivs nedan.

Håll verktyget i ett fast grepp och placera din kropp och arm så att du kan stå emot backslagskrafterna. Användaren kan undvika kast uppåt om lämpliga försiktighetsåtgärder vidtas.
▶ Undvik området framför och bakom den roterande sågklingan. Vid ett bakslag drivs kapskivaggregat uppåt i riktning mot användaren.
Använd aldrig kedje- eller träsågblad och inte heller segmenterade diamantskivor med luckor bredare än 10 mm. Dessa insatsverktyg orsakar ofta ett bakslag eller förlust av kontrollen över elverktyget.

Se till att sågklingan inte kommer i kläm och att den inte utsätts för högt mottryck. Försök inte skära för djupt. Om sågklingan överbelastas ökar dess påfrestning och risk finns för att den snedvrids eller blockerar och detta kan sedan resultera i bakslag eller sågklingsbrott.
Om sågklingan kommer i kläm, stäng av elverktyget och håll kapslipaggregatet stadigt tills sågklingan stannat fullständigt. Försök aldrig att dra en roterande sågklinga ur snittet. I annat fall kan ett bakslag inträffa. Lokalisera och åtgärda orsaken för inklämning.
▶ Starta inte elverktyget igen medan det befinner sig i arbetsstycket. Låt sågklingan uppnå sitt maximala varvtal innan du försiktigt fortsätter sågningen. I annat fall kan sågklingan fastna, hoppa ur arbetsstycket eller orsaka ett bakslag.
Stötta stora arbetsstycken för att reducera risken för ett bakslag till följd av inklämd sågklinga. Stora arbetsstycken kan böjas ut till följd av hög egenvikt. Arbetsstycket måste därför stöttas på båda sidor om sågklingan, både i närheten av såglinjen och vid kanten.
Använd om möjligt klämmor för att hålla fast arbetsstycket. Om du håller i arbetsstycket med handen skall handen alltid vara minst 100 mm från endera sidan av sågbladet. Såga inte bitar som är så små att de inte på ett säkert sätt kan hållas fast med en klämma eller med handen. Om din hand är för nära sågbladet finns det en ökad risk för att du skall skadas vid kontakt med sågbladet.
Arbetsstycket skall sitta fastklämt eller så skall det hållas mot både staketet och bordet. Mata inte in arbetsstycket mot bladet och frihandssåga inte på något sätt. Arbetsstycken som inte är fästa ordentligt eller som rör sig kan slungas iväg i hög hastighet och förorsaka personskador.
Skjut sågen genom arbetsstycket. Dra inte sågen genom arbetsstycket. För att såga lyfter du såghuvudet och drar det över arbetsstycket utan att såga, starta motorn, tryck ner såghuvudet och skjut sågen genom arbetsstycket. Om du sågar genom att dra kommer sågbladet att klättra upp på toppen av arbetsstycket och sedan kastas bladenheten väldsamt mot dig.
För aldrig handen över den avsedda såglinjen, vare sig framför eller bakom sågbladet. Att stötta arbetsstycket med korsade händer, dvs. hålla arbetsstycket till höger om sågbladet med din vänstra hand eller vice versa är mycket farligt.
Berör inte området bakom anslag medan sågklingan roterar. Underskrid inte ett säkerhetsavständ på 100 mm mellan hand och roterande sågklinga (gäller på båda sidor om sågklingan). Avståndet mellan din hand och den roterande sågklingan kanske inte kan bedömas, och du kan få svåra skador.
Inspektera arbetsstycket innan du sågar. Om arbetsstycket är böjt eller vridet skall det klämmas fast med den yttre böjda ytan mot staketet.

102 | Svensk

Kontrollera alltid att det inte finns något mellanrum mellan arbetsstycket, staketet och bordet utmed såglinjen. Böjda slagna arbetsstycken kan vrida eller vända sig och leda till att det roterande sågbladet fastnar medan du sågar. Det får inte finnas några spikar eller främmande objekt i arbetsstycket.

Använd elverktyget först då bordet är fritt från verktyg; endast arbetsstycket får befinna sig på bordet. Små träbitar eller andra föremål kan slungas iväg med hög hastighet om de råkar komma i kontakt med den roterande sågklingan.
Kapa endast ett arbetsstycke åt gången. Flera staplade arbetsstycken kan inte klämmas fast eller förankras ordentligt och kan fastna i bladet eller vända sig under sågningen.
Se till att elverktyget står på en jämn, stabil arbetsyta. En jämn och fast arbetsyta minskar risken för att elverktyget blir instabilt.
Planera ditt arbete. Varje gång du ändrar vinkel- eller geringvinkelinställningarna kontrollerar du att staketet är rätt inställt för att ge stöd åt arbetsstycket och att det inte påverkar bladet eller skyddssystemet. Utan att sätta på verktyget och utan att ha något arbetsstycke på bordet för du sågbladet genom en hel simulerad sågning för att säkerställa att det inte finns några eller risk för att såga i staketet.
Vid arbetsstycken som är bredare eller längre än bordets ovansida, använd lämpligt stöd, t.ex. bordsförlängning eller sågbockar. Arbetsstycken som är längre eller bredare än elverktygets bord kan välta om de inte är ordentligt stöttade. Om en avsågad bit metall eller arbetsstycket välter kan det lyfta den undre skyddskåpan eller slungas iväg okontrollerat från den roterande sågklingan.
Använd inte en medhjälpare som ersättning för en bordsförlängning eller som ett ytterligare stöd. Ett ostadigt stöd för arbetsstycket kan förorsaka att bladet fastnar eller vänder sig under sågningen och sedan dra dig och medhjälparen mot det roterande bladet.
Den avsågade delen får inte på något sätt tryckas eller klämmas mot det roterande sågbladet. Om den avsågade delen hämmas på något sätt, t.ex. genom att använda längdstopper kan den kilas fast mot bladet och slungas iväg våldsamt.
Använd alltid en klämma eller annan fixering, som utformats för att på ett korrekt sätt stötta runda material, som t.ex. käppar eller rör. Käppar har en tendens att rulla medan de sågas, vilket leder till att bladet biter och sedan dras arbetsstycket in i bladet tillsammans med din hand.
- Bladet skall ha uppnått full arbetshastighet innan du börjar såga. Det minskar risken för att arbetsstycket skall slungas iväg.
- Om arbetsstycket fastnar eller sågklingan blockeras, stäng av elverktyget. Vänta tills alla roterande delar står stilla, dra ut kontakten och/eller ta ut batteriet. Ta därefter bort materialet som fastnat. Om du

fortsätter att såga vid en sådan blockering kan du förlora kontrollen, eller elverktyget kan bli skadat.

▶ Efter att ha avslutat sågningen stänger du av sågen, håller ner såghuvudet och väntar på att bladet har stannat innan den avsågade biten tas bort. Det är farligt att låta händerna komma i närheten av det roterande bladet.
Håll i handtaget hårt om du skall göra en sågning som inte klyver materialet helt eller om du stänger av sågen innan såghuvudet är helt nere i den nedersta positionen. Om sågningen avbryts kan såghuvudet tryckas ner vilket leder till en risk för personskador.
Avlägsna inte snittrester e.dyl. från sågsnittsområdet när elverktyget är igång. För först verktygsarmen till viloläget och koppla sedan från elverktyget.
Rör inte sågklingan efter arbetet innan den svalnat. Sågklingan blir mycket het under arbetet.
Håll arbetsplatsen ren. Materialblandningar är speciellt farliga. Lättmetallstoft kan brinna eller explodera.
Använd inte sågklingor i höglegerat snabbstål (HSSstål). Dessa sågklingor kan lätt brytas sönder.
Använd inte oskarpa, sprickiga, deformerade eller skadade sågklingor. Sågklingor med oskarpa eller fel inriktade tänder medför till följd av ett för smalt sågspår ökad friktion, inklämning av sågklingan och bakslag.
Använd alltid blad med korrekt storlek och form på hålmarkeringen (diamant eller rund). Blad som inte passar tillsammans med verktyget roterar ocentrerat och gör att du tappar kontroll över verktyget.
- Kontrollera att skyddskåpan fungerar korrekt och är lättrörlig. Klingskyddet får aldrig klämmas fast i öppet läge.
Håll golvet fritt från metallspan och materialrester. Du kan halka eller snubbla.
Avlägsna, förutom själva arbetsstycket, allt från arbetsbordet som t. ex. inställningsverktyg, metallspan etc. innan elverktyget startas. Små metallbitar eller andra föremål som kommer i kontakt med det roterande sågbladet kan träffa användaren i hög hastighet.
Lämna aldrig elverktyget innan det stannat fullständigt. Insatsverktyg som efter frånkoppling fortsätter att rotera kan orsaka personskada.
För endast sågbladet mot arbetsstycket när sågen är igång. I annat fall finns risk för bakslag om sågklingan fastnar i arbetsstycket.
Trampa inte på elverktyget. Allvarliga personskador kan uppstå om elverktyget faller omkull eller om du oavsiktligt kommer i kontakt med sågklingan.
Använd endast elverktyget för torrsnitt. Tränger vatten in i ett elverktyg ökar risken för elstöt.
- Vid skador och felaktig användning av batteriet kan ångor träda ut. Batteriet kan börja brinna eller explodera. Tillför friskluft och kontakta läkare vid besvär. Ångorna kan leda till irritation i andningsvägarna.

▶ Batteriet får inte öppnas eller ändras. Detta kan leda till kortslutning.
▶ Batteriet kan skadas av vassa föremål som t.ex. spikar eller skruvmejslar eller på grund av yttre påverkan. En intern kortslutning kan uppstå och rök, explosion eller överhettning kan förekomma hos batteriet.
Använd endast batteriet i produkter från tillverkaren. Detta skyddar batteriet mot farlig överbelastning.

Skydda batteriet mot hög värme som t. ex. längre solbestrålning, eld, smuts, vatten och fukt. Explosions- och kortslutningsrisk.

Håll varselskyltarna på elverktyget tydligt läsbara.
- Var försiktig. Om andra än de här angivna hanteringseller justeringsanordningarna eller metoder används kan det leda till farliga strålningsexponeringar.
Byt inte ut monterad laser mot en laser av annan typ. En laser som inte passar till detta elverktyg kan innebära fara för personer.
Gör inga ändringar på laseranordningen. De inställningsmöjligheter som beskrivs i denna bruksanvisning kan du använda utan risk.

Symboler

Beakta symbolerna nedan som kan vara viktiga för elverktygets användning. Lägg på minne symbolerna och deras betydelse. Korrekt tolkning av symbolerna hjälper till att bättre och säkrare använda elverktyget.

Symboler och deras betydelse

Laserstrålning Titta inte rakt in i strålen Laserklass 2 Laserprodukt för konsumentbruk

Håll händerna på betryggande avständ från sågområdet när elverktyget är påkopplat. Kontakt med sågklingan medför risk för personskada.

Bär hörselskydd. Risk finns för att buller leder till hörselskada.

Bär skyddsglasögon.

Bär dammskyddsmask.

Symboler och deras betydelse

d Beakta sägklingans mätt (sägklingans diameter D, håldiameter d). Håldiametern d måste passa till verktygsspindeln utan spelrum. Om användning av reduceringsstycken är nödvändigt är det viktigt att se till att reduceringsdelens mätt passar till stambladstjockleken, till sågklingans håldiameter och till verktygsspindelns diameter. Använd om möjligt de reduceringsstycken som medföljer sågklingan.

Sågklingans diameter D ska motsvara uppgiften på symbolen.

Se även "Mätt för lämpliga sågklingor" i kapitlet "Tekniska data".

Fixera vinkelanslaget genom att vrida spänngreppet medurs flera gånger i flera justeringssteg tills det tar stopp.

Lossa vinkelanslaget genom att vrida spänngreppet moturs fler gånger i flera justeringssteg tills det tar stopp.

Produkt- och prestandabeskrivning

Läs igenom alla säkerhetsanvisningar och instruktioner. Fel som uppstår till följd av att säkerhetsinstruktionerna och anvisningarna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador.

Beakta bilden i den främre delen av bruksanvisningen.

Ändamålsenlig användning

Elverktyget är avsett att som stationärt verktyg med sågklinga utföra längs- och tvärsnitt i rak vinkel och i horisontella geringsvinklar på upp till 45° i metallmaterial utan vattentillförsel.

Detta är en laserprodukt för privat bruk i enlighet med EN 50689.

Illustrerade komponenter

Numreringen av de avbildade komponenterna refererar till framställningen av elverktyget på grafiksidan.

(1) Handtag
(2) Tillkopplingsspärr
(3) Laserskydd
(4) Spindellås
(5) Pendlande klingskydd
(6) Spånborttagning
(7) Spännspak för att fixera vinkelanslaget
(8) Lässpindel
(9) Snabbupplåsning

104|Svensk

(10)	Spindelvred
(11)	Insexnyckel
(12)	Monteringshål
(13)	Sågbord
(14)	Vinkelanslag
(15)	Spänngrepp för att låsa geringsvinkeln (horisontell)
(16)	Transportsäkring
(17)	Utgång laserstrålning
(18)	Laservarningsskylt
(19)	Strömbrytare
(20)	Rörback
(21)	Spånlåda
(22)	Batteri ^1
(23)	Batteriets frigöringsknapp ^a)
(24)	Transporthandtag
(25)	Skyddskåpa
(26)	Strömbrytare för laser (laserlinje)
(27)	Insexskruv för sågklingeinfästning
(28)	Spännfläns
(29)	Sågklinga
(30)	Inre spännfläns
(31)	Skala för geringsvinkel (horisontell)
(32)	Transportsäkring till spånlåda
(33)	Justerskruv för laserpositionering (parallellitet)

a) Dessa tillbehör ingår inte i standard leveransen.

Tekniska data

Sladdlös metallkapsåg GCD 18V-355
Artikelnummer	3 601 M59 0..
Märkspänning V 18
Obelastat varvtal v/min 1 300
Lasertyp nm 650
	mW < 1
Laserklass 2
Vikt ^A)	kg 19,8
Rekommenderad omgivningstemperatur vid laddning	°C 0 till +35
Tillåten omgivningstemperatur vid drift ^B) och vid lagring	°C -20 till +50
Rekommenderade batterier GBA 18V...	ProCORE18V...
Rekommenderade laddare GAL 18...	GAX 18...GAL 36...
Mätt för lämpliga sågklingor
Max. klingdiameter D	mm 355

Sladdlös metallkapsåg GCD 18V-355

Klingans stomtjocklek mm 1,8–2,5
Håldiameter d	mm 25,4
A) Vikt utan batteri(Batteriets vikt se http://www.bosch-professional.com)B) begränsad effekt vid temperaturer < 0 °CVärdena kan variera beroende på produkt och är beroende av användnings- och omgivningsvillkor. Mer information finns på www.bosch-professional.com/wac.

Bullerinformation

Bullernivåvärde fastställt enligt EN IEC 62841-1.

Den A-klassade bullernivån hos elverktyg ligger typiskt på: bullertrycknivå 91 dB(A); bullernivå 100 dB(A). Osäkerhet K = 3 dB.

Bär hörselskydd!

Mätningen av den bullernivå som anges i denna anvisning har utförts enligt en mätmetod som är standardiserad och kan användas vid jämförelse av olika elverktyg. Mätmetoden är även lämplig för preliminär bedömning av bullernivån. Den angivna bullernivån representerar den huvudsakliga användningen av elverktyget. Om däremot elverktyget används för andra ändamål, med andra insatsverktyg eller inte underhållits ordentligt kan bullernivån avvika. Härvid kan bullernivån under arbetsperioden öka betydligt. För en exakt bedömning av bullernivån bör även de tider beaktas när elverktyget är fränkopplat eller är igång, men inte används. Detta reducerar bullerbelastningen för den totala arbetsperioden betydligt.

Batteri

Bosch säljer batteridrivna elverktyg även utan batteri. Om det ingår ett batteri i leveransen av ditt elverktyg kan du se på förpackningen.

Ladda batteriet

Använd endast de laddare som anges i tekniska data. Endast denna typ av laddare är anpassad till det litiumjonbatteri som används i elverktyget.

Observera: litiumjonbatterier levereras delvis laddade enligt internationella transportföreskrifter. För full effekt ska batteriet laddas helt innan första användningen.

Sätta in batteriet

Skjut in det laddade batteriet i batterihållaren tills det sitter fast.

För att ta ut batteriet, tryck på upplåsningsknappen och dra ut batteriet. Bruka inte våld.

Batteriet är försedd med två låssteg som hindrar ackumulatorn från att falla ut om dess upplåsningsknapp faller ut. När batteriet är insatt i elverktyget hålls det med en fjäder i rätt läge.

Indikering batteristatus

Observera: Inte varje batterityp har en laddningsindikation. De tre gröna LED-lamporna på indikeringen för batteristatus visar batteriets laddningsnivå. Av säkerhetsskäl kan man endast kontrollera batteristatus när elverktyget är stilla. Tryck på knappen för indikering av batteristatus eller, för att visa batteriets laddningsnivå. Detta är möjligt även då batteriet är uttaget.

Om ingen LED-lampa lyser efter ett tryck på knappen för batteristatus är batteriet defekt och måste bytas ut.

Batterityp GBA 18V...

LED Kapacitet

Fast Ijus 3 × grönt 60–100 %

Fast ljus 2 × grönt 30–60 %

Fast Ijus 1 × grönt 5–30 %

Blinkande Ijus 1 × grönt 0–5 %

Batterityp ProCORE18V...

LED Kapacitet

Anvisningar för korrekt hantering av batterimodulen

Skydda batterimodulen mot fukt och vatten.

Batteriet får endast lagras inom ett temperaturområde mellan -20 °C till 50 °C. Låt därför inte batterimodulen t. ex. på sommaren ligga kvar i bilen.

Rengör vid tillfälle batterimodulens ventilationsöppningar med en mjuk, ren och torr pensel.

Är brukstiden efter uppladdning onormalt kort tyder det på att batterierna är förbrukade och måste bytas mot nya.

Beakta anvisningarna för avfallshantering.

Montage

Ta ut batteriet ur elverktyget innan alla arbeten på det (t.ex. underhåll, verktygsbyte, osv.). Om strömbrytaren oavsiktligt påverkas finns risk för personskada.

Leveransen omfattar

- Ta försiktigt ut alla levererade delar ur förpackningen.

- Avlägsna allt förpackningsmaterial från elverktyget och medföljande tillbehör.

Kontrollera innan elverktyget startas för första gången att alla nedan angivna delar levererats:

- Sladdlös metallkapsåg med monterad sågklinga

- Insexnyckel (11)

- Rörback (20)

Anmärkning: Kontrollera elverktyget avseende skador. För fortsatt användning av elverktyget måste skyddsanordningarna eller lätt skadade delar noggrant undersökas så att de är felfria och att deras funktion är ändamålsenlig. Kontrollera att de rörliga delarna fungerar felfritt, inte kärvar och att de är oskadade. Alla komponenter ska vara korrekt monterade och uppfylla alla villkor för att kunna garantera en felfri drift. Skadade skyddsanordningar och delar ska repareras eller bytas ut hos en auktoriserad fackverkstad.

Stationärt eller flexibelt montage

För att en säker hantering ska kunna garanteras bör elverktyget monteras på ett plant och stabilt arbetsbord (arbetsbänk).

Montering på en arbetsyta (se bild A)

- Spänn fast elverktyget på arbetsbordet med hjälp av lämpliga skruvar. Använd för detta ändamål borrhålen (12).

Montering på ett Bosch-arbetsbord

GTA-arbetsborden från Bosch håller elverktyget stadigt på alla underlag med stödben som kan justeras i höjdled. Arbetsstyckets stöd på arbetsbordet stöttar upp långa arbetsstycken.

Läs noga varningsinstruktionerna och anvisningarna för arbetsbordet. Fel som uppstår till följd av att varningarna och instruktionerna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador.

Sätt ihop arbetsbordet korrekt innan elverktyget monteras. En korrekt montering är viktig för att bordet inte ska braka ihop under arbetet.

- Försätt elverktyget i transportläge.

- Montera tillhörande adaptrar underifrån på sågbordet (13).

Följ den detaljerade monteringsanvisningen till adaptrarna.

- Skruva fast adaptrarna i arbetsbordets fästen.

Flexibel uppställning (rekommenderas ej)

Om det i sällsynta fall inte är möjligt att montera elverktyget på en arbetsyta kan sågbordets (13) fötter ställas på lämpligt underlag (t.ex. arbetsbänk, jämnt golv osv.) utan att skruva fast elverktyget.

Byta sågklinga (se bilderna B1-B3)

▶ Manövrera endast spindelarreteringen (4) när verktygsspindeln står stilla. I annat fall kan elverktyget skadas.

106 | Svensk

Använd skyddshandskar vid montering av sågklingan.

Risk för personskador vid beröring av sågbladet.

Använd endast sågklingor vilkas högsta tillåtna hastighet är högre än elverktygets tomgångsvarvtal.

Använd endast de sågklingor som elverktygets tillverkare rekommenderar och sådana som är lämpliga för de material som ska bearbetas. Det förhindrar en överhettning av sågtänderna vid sågningen.

Borttagning av sågklinga

• Ställ elverktyget i arbetsläge.
• Sväng det pendlande klingskyddet (5) bakåt och håll det i detta läge.
• Vrid insexskruven (27) med den medföljande insexnyckeln (11) och tryck samtidigt spindellåset (4) tills det snäpper fast.
• Häll spindellåset (4) nedtryckt och skruva moturs bort skruven (27).
• Ta av spännflänsen (28).
• Ta av sågklingan (29).

Montering av sågklinga

Om så behövs, rengör alla tillhörande delar innan de monteras igen.

- Placera den nya sågklingan (29) på den inre spännflänsen (30).

- Kontrollera vid montering att tändernas skärriktning (i pilens riktning på sågklingan) överensstämmer med pilens riktning på skyddskåpan!

• Sätt dit spännflänsen (28) och skruven (27). Tryck ned spindellåset (4) tills det snäpper fast och dra medurs åt skruven.
• Lossa spindellåset (4) igen. Dra upp knoppen manuellt vid behov.
• För det pendlande klingskyddet (5) långsamt nedåt tills sågklingan är helt täckt.

Drift

Transportsäkring (se bild C)

Transportsäkringen (16) underlättar hanteringen av elverktyget vid transport till användningsplatsen.

Upplåsning av spärren (arbetsläge)

• Tryck med handtaget (1) verktygsarmen lätt nedåt för att avlasta transportsäkringen (16).
• Dra helt ut transportsäkringen (16).
• För verktygsarmen långsamt uppåt.

Observera: Se under arbetet till att transportsäkringen inte trycks in, i annat fall kan verktygsarmen inte svängas ned till önskat djup.

Så här säkras elverktyget (transportläge)

- För verktygsarmen nedåt så långt tills transportsäkringen (16) går att trycka in helt och hålllet.

Förberedande arbeten

Ställa in horisontell geringsvinkel (se bild D)

Den horisontella geringsvinkeln kan ställas in i ett intervall på 0° till 45°.

Viktiga inställningsvärden kan läsas av på skalan (31). 0°-och 45°-positionen säkerställs med respektive ändanslag.

• Lossa spänngreppet (15) moturs en gång. Fortsätt att justera spänngreppet (lyft - vrid medurs - sätt ned - lossa moturs) tills det går att vrida vinkelanslaget (14).
• Vrid vinkelanslaget (14) tills markeringen på sågbordet (13) visar önskad horisontell geringsvinkel på skalan (31).
• Dra åt spänngreppet (15) medurs en gång. Fortsätt att justera spänngreppet (lyft - vrid moturs - sätt ned - dra åt medurs) tills vinkelanslaget (14) har fixerats igen.

Flytta vinkelanslaget (se bild D)

Du kan ändra vinkelanslagets (14) läge för att ställa in en optimal position för arbetsstycket.

• Lossa spänngreppet (15) moturs en gång. Fortsätt att justera spänngreppet (lyft - vrid medurs - sätt ned - lossa moturs) tills det går att flytta vinkelanslaget (14).
• Flytta vinkelanslaget (14) till önskat avständ till sågklingan (29).

Anmärkning: för 45°-kapningar måste du placera vinkelanslaget så att det pekar mot det här

markeringsområdet

- Dra åt spänngreppet (15) medurs en gång. Fortsätt att justera spänngreppet (lyft - vrid moturs - sätt ned - dra åt medurs) tills vinkelanslaget (14) har fixerats igen.

Fastspänning av arbetsstycket

För optimal arbetssäkerhet ska arbetsstycket alltid spännas fast. Bearbeta inte arbetsstycken som är så små att de inte kan spännas fast.

Fria ändan på långa och tunga arbetsstycken måste alltid pallas upp eller stödas.

Följ fastspänningsanvisningarna i bild G.

Runda arbetsstycken (se bild E)

• Ta ut rörbacken (20) ur dess hållare på elverktygets baksida. Rörbacken ökar fastspänningsytan för runda arbetsstycken.
• Skjut på rörbacken (20) på lässpindelns (8) platta tills det tar stopp.
• Lägg an arbetsstycket mot vinkelanslaget (14).
• Skjut lässpindeln (8) med rörbacken (20) mot arbetsstycket och spänn fast arbetsstycket med hjälp av spindelgreppet (10).

Kantiga arbetsstycken (se bild F)

• Skjut på rörbacken (20) på lässpindelns (8) platta om det behövs. Se bild G (fastspänningsanvisning ◇).
• Lägg an arbetsstycket mot vinkelanslaget (14).

- Skjut lässpindeln (8) mot arbetsstycket och spänn fast arbetsstycket med hjälp av spindelgreppet (10).

Lossa arbetsstycket

• Lossa spindelvredet (10).
• Fäll upp snabbupplåsningen (9) och dra lässpindeln (8) bort från arbetsstycket.

Driftstart

Slå på (se bild H)

- För att slå på elverktyget, tryck först tillkopplingsspärren (2) inåt. Tryck därefter in strömbrytaren (19) helt och håll den intryckt.

Anmärkning: av säkerhetsskäl kan elverktygets strömbrytare (19) inte låsas, utan måste hållas nedtryckt under drift.

Mjukstart

Den elektroniska mjukstarten begränsar vridmomentet vid påslagning och ökar motorns livslängd.

Stänga av

- För att stänga av elverktyget, släpp på/-av-strömbrytaren (19).

Sågning

Allmänna såganvisningar

Skydda sågklingan mot slag och stötar. Tryck inte i sidled mot sågklingan.

Bearbeta inte snedvridna arbetsstycken. Arbetsstycket måste alltid ha en rak kant att lägga an.

Fria ändan på långa och tunga arbetsstycken måste alltid pallas upp eller stödjas.

Operatörens position (se bild I)

Stå alltid på sidan om sågklingan och inte i linje med elverktygets sågklinga. Detta skyddar kroppen mot eventuellt bakslag.

• Håll händerna, fingrarna och armarna på betryggande avständ från roterande sågklinga.
• Lägg inte armarna i kors framför verktygsarmen.

Sågning

• Spänn fast arbetsstycket med hänsyn till dess storlek.
• Ställ in önskad horisontell geringsvinkel vid behov.
• Slå på elverktyget.
• För verktygsarmen långsamt nedåt med handtaget (1).
• Såga arbetsstycket med jämn matningshastighet.
• Stäng av elverktyget och vänta tills sågklingan stannat helt.
• För verktygsarmen långsamt uppåt.

Arbetsanvisningar

Markera såglinje (se bild J)

En laserstråle visar sågklingans såglinje. Arbetsstycket kan nu exakt positioneras för sågning utan att pendlande klingskyddet behöver öppnas.

• Koppla på laserstrålen med strömbrytaren (26).
• Rikta in markeringen på arbetsstycket utmed laserlinjens högra kant.

Anmärkning: kontrollera innan sågning om såglinjen fortfarande visas korrekt. Laserstrålarna kan ändra läge, t.ex. till följd av vibrationer vid intensiv användning.

Tillåtna mått på arbetsstycket

Största arbetsstycken [mm]

Arbetsstyckets form		Geringsvinkel (horisontell)
		0° 45°
		∅ 127 ∅ 115
		127 x 127 115 x 115
		194 x 101 115 x 115
		127 x 127 115 x 115

Minsta arbetsstycken

(= alla arbetsstycken som går att spänna fast med lässpindeln (8)): längd 100 mm

Max. sågdjup (0°/0°): 127 mm

Damm-/spånutsug (se bild K)

Dammet från material som t. ex. blyhaltig målning, mineraler och metall kan vara hälsovådligt. Beröring eller inandning av dammet kan orsaka allergiska reaktioner och/eller andningsbesvär hos användaren eller personer som uppehåller sig i närheten.

Vissa metalldamm anses vara farliga, speciellt då i förbindelse med legeringar som t.ex. zink, aluminium eller krom. Endast yrkesmän får bearbeta asbesthaltigt material.

- Se till att arbetsplatsen är väl ventilerad.

- Vi rekommenderar ett andningsskydd i filterklass P2.

Beakta de föreskrifter som i aktuellt land gäller för bearbetat material.

▶ Undvik dammanhopning på arbetsplatsen. Damm kan lätt självantändas.

Sågklingan (29) kan blockeras av damm, spån eller små bitar av arbetsstycket i sågbordets (13) fördjupning.

• Stäng av elverktyget och vänta tills sågklingan stannat helt.
• Ta ut batteriet (22).
• Dra ut spänlädan (21) och töm den helt.

108 | Svensk

Kontrollera och justera grundinställningar

För att kunna garantera exakta snitt måste efter intensiv användning elverktygets grundinställningar kontrolleras och eventuellt justeras.

För detta behövs erfarenhet och lämpliga specialverktyg. En auktoriserad Bosch-servicestation kan snabbt och tillförlitligt utföra dessa arbeten.

Laserns justering

Anmärkning: för att det ska gå att testa laserfunktionen måste batteriet vara isatt.

Aktivera aldrig på-/av-strömbrytaren när lasern justeras (t. ex. vid förflyttning av verktygsarmen). En oavsiktlig start av elverktyget kan leda till personskada.

- Ställ elverktyget i arbetsläge.

Kontrollera (se bild L1)

- Rita upp en rät såglinje på ett arbetsstycke.

- För verktygsarmen längsamt nedåt med handtaget (1).

- Rikta in arbetsstycket så att sågklingans tänder är parallella med såglinjen.

- Håll fast arbetsstycket i detta läge och för verktygsarmen långsamt uppåt igen.

- Spänn fast arbetsstycket.

- Koppla på laserstrålen med strömbrytaren (26).

Laserstrålen skall ligga an mot såglinjen utmed hela linjen på arbetsstycken, även om verktygsarmen förs nedåt.

Ställa in (se bild L2)

– Vrid justerskruven (33) med lämplig stjärnskruvmejsel tills laserstrålen är parallell med såglinjen på arbetsstycket.

Vridning moturs förflyttar laserstrålen från vänster mot höger, vridning medurs förflyttar laserstrålen från höger mot vänster.

Transport av elverktyget (se bild M)

Innan elverktyget transporteras ska följande åtgärder vidtas:

- Försätt elverktyget i transportläge.

- Ta bort alla tillbehörsdelar som inte kan monteras stadigt på elverktyget.

Fäst spånlådan (21) med transportsäkringen (32).

Skjut in rörbacken (20) i dess hållare på elverktygets baksida.

För transport, använd om möjligt en sluten behållare för de sågklingor som inte är i bruk.

- Elverktyget får endast bäras i transporthandtaget (24).

- Vid transport av elverktyget använd endast transportanordningarna och bär inte verktyget i skyddsutrustningen.

Underhåll och service

Underhåll och rengöring

▶ Ta ut batteriet ur elverktyget innan alla arbeten på det (t.ex. underhåll, verktygsbyte, osv.). Om

strömbrytaren oavsiktligt påverkas finns risk för personskada.

Rengör regelbundet ventilationsöppningarna på elverktyget. Motorfläkten drar in damm i huset och en kraftig anhopning av metalldamm kan orsaka farliga elströmmar.
Vid extrema användningsförhållanden bör du om möjligt alltid använda en bortsugningsanläggning. Renblås ventilationsöppningarna ofta och förkoppla en jordfelsbrytare (PRCD). Vid bearbetning av metall kan damm samlas i elverktygets inre. Elverktygets skyddsisolering kan försämras.
Låt endast kvalificerad fackpersonal utföra underhåll och reparationer. Detta garanterar att elverktygets säkerhet bibehålls.

Det pendlande klingskyddet (5) måste alltid kunna röra sig fritt och stängas automatiskt. Håll därför området kring det pendlande klingskyddet rent. Ta bort damm och spån med en pensel.

Kundtjänst och applikationsrådgivning

Kundservicen ger svar på frågor beträffande reparation och underhåll av produkter och reservdelar. Sprängskissar och informationer om reservdelar lämnas även på adressen: www.bosch-pt.com

Bosch rådgivningsteam hjälper dig gärna om du har frågor om våra produkter och tillbehör.

Ange alltid vid förfrågningar och reservdelsbeställningar ovillkorligen det 10-siffriga produktnumret som finns på produktens typskylt.

Svenska

De litiumjonbatterier som rekommenderas är underkastade kraven för farligt gods. Användaren kan utan ytterligare förpliktelser transportera batterierna på allmän väg.

Vid transport genom tredje person (t.ex. flygfrakt eller spedition) ska speciella villkor för förpackning och märkning beaktas. I detta fall bör vid förberedelse av transport en expert för farligt gods konsulteras.

Sekundärbatterier får försändas endast om höljet är oskadat. Tejpa öppna kontakter och förpacka batteriet så att det inte kan röras i förpackningen. Beakta också eventuella nationella föreskrifter.

Avfallshantering

Elverktyg, batterier, tillbehör och förpackning ska omhändertas på miljövänligt sätt för återvinning.

Släng inte elverktyg och inte heller batterier i hushållsavfall!

Endast för EU-länder:

Förbrukade elverktyg och defekta eller förbrukade batterier måste avfallshanteras. Lämna in på en återvinningsstation. Vid osaklig omhändertagning kan el- och elektroniska förbrukade aggregat på grund av möjligen förekommande farliga ämnen ha en skadlig inverkan på miljön och människors hälsa.

Beakta anvisningarna i avsnittet Transport (se „Transport“, Sidan 108).

Norsk

- Slå på laserstrålen med bryteren (26).

Flere serviceadresser finner du på:
