| 产品类型 | 斜切锯 |
| 型号 | GCM 12 MX 专业型 |
| 额定功率 | 1800 瓦 |
| 空载转速 | 4300 转/分钟 |
| 重量 (EPTA 01:2014) | 20.7 公斤 |
| 锯片直径 | 305 毫米 |
| 锯片体厚度 | 1.7 – 2.62 毫米 |
| 安装孔直径 | 25.4 毫米 |
| 最大切割深度 (0°/0°) | 75 毫米 (靠尺), 100 毫米 (距离挡块) |
| 最大工件尺寸 (0°/0°) | 75 x 200 毫米 (靠尺), 100 x 150 毫米 (距离挡块) |
| 斜角角度范围 | -52° 至 +52° |
| 斜面角度范围 | -2° 至 +47° |
| 防护等级 | II (双重绝缘) |
| 集尘 | 集成集尘袋和外接真空适配器 |
| 回缩式锯片护罩 | 是 |
| 主轴锁 | 是 (用于更换锯片) |
| 运输安全锁 | 是 |
| 锯台延伸板 | 左和右，可调节 |
| 材料夹具 | 包含 |
| 开关 | 非锁定，按下运行 |
常见问题 - GCM 12 MX Professional BOSCH
用户关于以下问题的提问 GCM 12 MX Professional BOSCH
0 问题 关于此设备。回答您知道的问题或提出自己的问题。
提出关于此设备的新问题
下载您的设备说明 锯 免费PDF格式！查找您的手册 GCM 12 MX Professional - BOSCH 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 GCM 12 MX Professional 品牌 BOSCH.
用户手册 GCM 12 MX Professional BOSCH
警告！使用电动工具时，为了避免操作者遭受电击，避免操作者受伤和防止火灾，务必遵循以下的基本安全措施。
操作本电动工具以前，先阅读所有的指示并且要好好保存这些安全规章。
在安全规章中使用的术语“电动工具”，指的是市电驱动（有线）电动工具或电池驱动（无线）电动工具。
工作场地的安全
- 保持工作场地清洁和明亮。混乱和黑暗的场地会引发事故。
不要在易爆环境，如有易燃液体、气体或粉尘的环境下操作电动工具。电动工具产生的火花会点燃粉尘或气体。
让儿童和旁观者离开后操作电动工具。注意力不集中会使操作者失去对工具的控制。
电气安全
▶ 电动工具插头必须与插座相配。绝不能以任何方式改装插头。需接地的电动工具不能使用任何转换插头。未经改装的插头和相配的插座将减少电击危险。
避免人体接触接地表面，如管道、散热片和冰箱。如果你身体接地会增加电击危险。
▶ 不得将电动工具暴露在雨中或潮湿环境中。水进入电动工具将增加电击危险。
▶ 不得滥用电线。绝不能用电线搬运、拉动电动工具或拔出其插头。使电线远离热源、油、锐边或运动部件。受损或缠绕的软线会增加电击危险。
当在户外使用电动工具时，使用适合户外使用的外接软线。适合户外使用的软线将减少电击危险。
如果在潮湿环境下操作电动工具是不可避免的，应使用剩余电流动作保护器（RCD）。使用 RCD 可减小电击危险。
人身安全
保持警觉，当操作电动工具时关注所从事的操作并保持清醒。当你感到疲倦，或在有药物、酒精或治疗反应时，不要操作电动工具。在操作电动工具时瞬间的疏忽会导致严重人身伤害。
使用个人防护装置。始终佩戴护目镜。安全装置，诸如适当条件下使用防尘面具、防滑安全鞋、安全帽、听力防护等装置能减少人身伤害。
▶ 防止意外起动。确保开关在连接电源和 / 或电池盒、拿起或搬运工具时处于关断位置。手指放在已
24|中文
接通电源的开关上或开关处于接通时插入插头可能会导致危险。
在电动工具接通之前，拿掉所有调节钥匙或扳手。遗留在电动工具旋转零件上的扳手或钥匙会导致人身伤害。
▶ 手不要伸展得太长。时刻注意立足点和身体平衡。这样在意外情况下能很好地控制电动工具。
着装适当。不要穿宽松衣服或佩戴饰品。让衣服、手套和头发远离运动部件。宽松衣服、佩饰或长发可能会卷入运动部件中。
如果提供了与排屑、集尘设备连接用的装置，要确保他们连接完好且使用得当。使用这些装置可减少尘屑引起的危险。
电动工具使用和注意事项
不要滥用电动工具，根据用途使用适当的电动工具。选用适当设计的电动工具会使你工作更有效、更安全。
如果开关不能接通或关断工具电源，则不能使用该电动工具。不能用开关来控制的电动工具是危险的且必须进行修理。
在进行任何调节、更换附件或贮存电动工具之前，必须从电源上拔掉插头和／或使电池盒与工具脱开。这种防护性措施将减少工具意外起动的危险。
将闲置不用的电动工具贮存在儿童所及范围之外，并且不要让不熟悉电动工具或对这些说明不了解的人操作电动工具。电动工具在未经培训的用户手中是危险的。
保养电动工具。检查运动件是否调整到位或卡住，检查零件破损情况和影响电动工具运行的其他状况。如有损坏，电动工具应在使用前修理好。许多事故由维护不良的电动工具引发。
- 保持切削刀具锋利和清洁。保养良好的有锋利切削刃的刀具不易卡住而且容易控制。
按照使用说明书，考虑作业条件和进行的作业来使用电动工具、附件和工具的刀头等。将电动工具用于那些与其用途不符的操作可能会导致危险。
维修
将你的电动工具送交专业维修人员，使用同样的备件进行修理。这样将确保所维修的电动工具的安全性。
针对介绍机的安全规章
切勿站在电动工具上。如果电动工具翻倒了或者您不小心碰触了锯片，都可能造成严重的伤害。
▶ 检查防护罩的功能是否正常，移动防护罩时会不会发生磨擦。不可以在打开的状况下固定住防护罩。
▶ 如果电动工具仍在运转，不可以试着清除锯割范围内的锯屑、木屑等等。先收回机臂然后再关闭电动工具。
▶ 开动机器之后，再把锯片放在工件上。否则当锯片卡在工件中时，会有反弹的危险。
▶ 握柄要保持干燥，干净并且上面不可以有油脂。沾满油脂的握柄很滑可能导致无法控制机器。
先确定工作范围内和工件上没有任何调整工具、木屑等等之后，才可以正式操作电动工具。转动中的锯片如果接触了小的木屑或其它的异物，上述物体会以很高的速度弹向操作者。
▶ 地板上不可以有木屑和残料。您可能滑倒或被绊倒。
务必固定好待加工的工件。不可以加工太小而无法固定的工件。因为手和转动中的锯片的距离会太近。
▶ 只能使用电动工具锯割经过推荐的合适物料。否则会造成电动工具超荷。
如果锯片被夹住了必须先关闭电动工具并且握稳工件，等候锯片完全静止下来。为了避免反击，必须等待锯片停止转动之后才能够移动工件。重新开动电动工具之前，必须查出锯片被夹住的原因，并将障碍排除。
不可以使用已经变钝、有裂痕、弯曲或损坏的锯片。锯片如果已经变钝了，或者锯齿变形了，会因为锯缝过小而提高锯割时的磨擦，锯片容易被夹住并造成反弹。
使用有合适的接头孔（例如菱形或圆形）而且尺寸正确的锯片。锯片如果无法配合电锯的接头，转动时会歪斜并且会造成操作失控。
▶ 不可以使用高合金快速钢（HSS）制造的锯片。此类锯片容易折断。
▶ 工作后如果锯片尚未冷却，切勿触摸锯片。工作时锯片会变得非常灼热。
操作工具时一定要使用垫板。更换损坏的垫板。少了完好的垫板，您可能会被锯片割伤。
定期检查电线。损坏的电线只能交给博世电动工具授权的顾客服务处修理。更换损坏的延长电线。如此才能够确保电动工具的安全性能。
妥善保存好不使用的电动工具。存放处必须保持干燥并且能过上锁。这样能够防止电动工具在储藏过程中受损，或避免不会操作机器的人使用它。
▶ 固定好工件。使用固定装置或老虎钳固定工件，会比用手持握工件更牢固。
工具未完全静止时，不可离开工具。如果工具仍继续转动，可能造成伤害。
勿使用电线已经损坏的电动工具。如果电源电线在工作中受损，千万不可触摸损坏的电线，並马上拔出插头。损坏的电线会提高使用者触电的危险。
中文|25
代表符号
以下符号可以帮助您正确地使用本电动工具。请牢记各符号和它们的代表意思。正确了解各符号的代表意思，可以帮助您更有把握更安全地操作本电动工具。
符号和它们的代表意义
当电动工具运转时，切勿把手放在锯割范围内。手如果碰触了锯片有被割伤的危险。
请佩戴防尘面具。
▶ 请佩戴护目镜。
▶ 戴好耳罩。暴露在噪声中会引起听力损伤。
危险范围！手掌，手臂和手指头必须尽可能远离这个范围。
请留心锯片的尺寸。锯片上的孔直径必须和工具主轴完全吻合，不能有空隙。勿使用异径管或转接件。

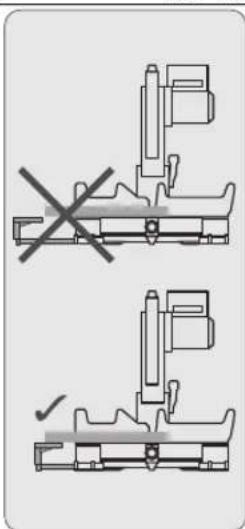

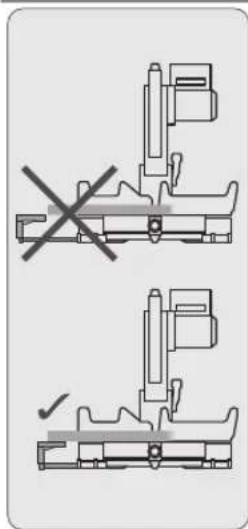

正确地调整好锯台延长件，以便垫好或撑住长工件腾空的末端。未固定好的工件，可能在锯割过程中翻覆。此时会造成伤害或损坏电动工具。
符号和它们的代表意义
▶ 据割时务必要使用定距挡块。少了定距挡块，靠放的位置会太狭窄，锯割时则无法固定好工件。

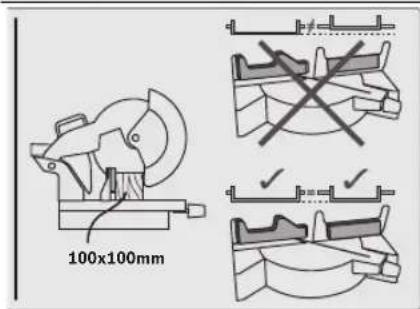

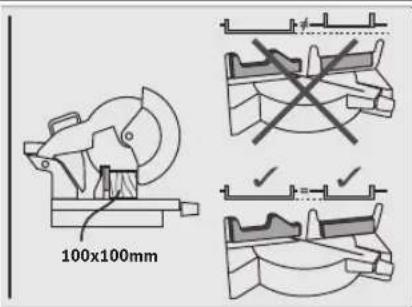

要锯割高度超过 75 毫米的工件时，必须向前移动位在两侧的定距挡块。定距挡块必须位在同一直线上，这样才能为工件提供一个平直的贴靠面。
根据需要设定水平的斜锯角时，锯台必须能够自由移动，换言之必须锁定释放键：
- 抽拉杆 ① 并同时下压位在前端的释放键 ②。
夹杆关闭： 保有设定好的垂直斜锯角。 夹杆打开： 现在可以设定垂直斜锯角。
产品和功率描述
阅读所有的警告提示和指示。如未确实遵循警告提示和指示，可能导致电击，火灾并且／或其他的严重伤害。
按照规定使用机器
本电动工具适合以站立的方式在软木和硬木，压板和纤维板上进行纵向和横向的直线锯割。它在水平方向
26|中文
的斜锯角范围为 -52^ 到 +52^ 。在垂直方向的斜锯角范围为 2^ 到 +47^ 。
安装了合适的锯片后，也可以锯割铝制型材和塑料。
插图上的机件
机件的编号和电动工具详解图上的编号一致。
1 集尘袋
2 吸管转接头
3 搬运柄
4 手柄
5 活动防护罩
6 挡轨
7 活动式定距挡块
8 安装孔
9 喜好的斜切角的固定旋钮 （水平）
10 设定斜切角的提杆 （水平）
11 释放键
12 角度指标 （水平）
13 斜切角 （水平）的刻度尺
14 锯台延长件的拧紧杆
15 锯台延长件
16 握柄槽
17 内六角扳手 (6 毫米 /4 毫米)
18 活动式挡轨
19 挡块，针对垂直的基本斜锯角 45^ 和 33.9^
20 搬运固定装置
21 主轴锁
22 放松机臂的提杆
23 夹杆，针对喜好的斜锯角 （垂直）
24 斜锯角 （垂直）的刻度尺
25 角度指标 （垂直）
26 挡块，针对垂直的基本斜锯角 0^
27 挡块
28 长度挡块的锁定螺丝
29 基本斜锯角的凹槽记号
30 锯台
31 起停开关
32 防护罩
33 遮板
34锯片
35 滑轮
36 垫板
37 螺旋夹钳
38 活动式挡轨的夹杆
39 针对夹钳的安装孔
40 导屑器
41 锯屑排口
42 前固定螺丝 （遮板 / 活动防护罩）
43 防护罩
44 固定锯片的内六角螺栓
45 固定法兰
46 内固定法兰
47 封闭铁片
48 蝶翼螺丝
49 螺杆
50 长度挡块的夹紧螺丝
51 垫板的固定螺丝
52 角度指标 （垂直）的固定螺丝
53 针对 0^ — 斜切角 （垂直）的阻挡螺丝
54 针对 45^ - 斜切角 （垂直）的阻挡螺丝
55 斜锯角 （水平）刻度尺 13 的调整螺丝
56 角度指标 （水平）的固定螺丝
57 魔术贴固定带
图表或说明上提到的附件，并不包含在基本的供货范围中。本公司的附件清单中有完整的附件供应项目。
技术数据
介绍机 GCM 12 MX
| 物品代码 | 3 601 B21 1.. | |
| 额定输入功率 | 瓦 1800 | |
| 无负载转速 | 次/分 4300 | |
| 重量符合 EPTA-Procedure 01:2014 | 公斤 20.7 | |
| 绝缘等级 | ☐/II | |
许可的工件尺寸 （最大 / 最小）参考页数 29。
本说明书提供的参数是以 230 V 为依据，于低电压地区，此数据有可能不同。
合适锯片的尺寸
| 锯片直径 | 毫米 305 |
| 锯片主体的厚度 | 毫米 1.7 - 2.62 |
| 接孔直径 | 毫米 25.4 |
安装
为了避免意外开动电动工具。安装锯片时，或进行电动工具的维护修理工作时，机器的插头都不可以插在插座中。
供货范围
小心地从包装中取出所有的供货物品。
拆除电动工具和附带附件上的所有包装材料。
首度使用电动工具之前，先检查以下各部件是否包含在供货范围中。
- 已经安装好锯片的介铝机
- 集尘袋 1
- 吸尘转接头 2
- 螺旋夹钳 37
中文|27
- 内六角扳手 17
指示：检查电动工具是否有坏损之处。
使用电动工具之前，必须详细检查防护装置或轻微损坏的零件是否仍然运作正常。检查活动性零件是否功能正常不会被夹住，以及该零件有否受损。所有的零件都必须安装正确，并且符合规定以确保机器的正常运作功能。
损坏的防护装置和零件必须按照规定交给合格的专业修理厂修理或更换。
固定或活动的安装方式
为了能够稳定地操作机器，正式使用机器之前，必须把电动工具固定在平坦、稳固的工作平面上（例如工作桌）。
在工作平面上安装机器（参考图 A1-A2）
- 使用合适的螺丝把电动工具固定在工作平面上。固定时可以使用螺孔 8。
或者
- 也可以使用市面上的螺旋夹钳，夹住机器的支撑脚来把它固定在工作平面上。
安装在博世工作桌上
博世的 GTA- 工作桌有可调整高度的桌脚，使电动工具能够站立在任何的地面上。工作桌的工件台可以支撑比较长的工件。
▶ 阅读所有工作桌附带的警告指示和说明。如果未遵循警告指示和说明可能遭受电击、发生火灾和 / 或造成严重伤害。
安装电动工具之前必须先正确地组装工作桌。正确地组装工作桌是非常重要，这样可以避免工作桌倒塌。
- 把电动工具调整为搬运时的位置并将它安装在工作桌上。
吸锯尘 / 吸锯屑
含铅的颜料以及某些木材、矿物和金属的加工废尘有害健康。机器操作者或者工地附近的人如果接触、吸入这些废尘，可能会有过敏反应或者感染呼吸道疾病。
某些尘埃（例如加工橡木或山毛榉的废尘）可能致癌，特别是和处理木材的添加剂（例如木材的防腐剂等）结合之后。只有经过专业训练的人才能够加工含石棉的物料。
- 务必使用吸尘装备。
- 工作场所要保持空气流通。
- 最好佩戴 P2 滤网等级的口罩。
请留心并遵守贵国和加工物料有关的法规。
避免让工作场所堆积过多的尘垢。尘埃容易被点燃。
尘 / 屑吸集装置可能因为废尘、废屑或工件的残屑而造成堵塞。
- 关闭电动工具，并且从插座中拔出插头。
- 静候让锯片完全停止转动。
- 找出造成阻塞的原因，并且排除障碍。
机器本身的吸尘装备 （参考插图 B1-B2）
使用附带的集尘袋 1 可以减轻吸集木屑的工作。
每次操作完毕后，都要检查并且清洁集尘袋。
为了避免造成火灾，锯割铝片时要拆除集尘袋。
- 把集尘袋 1 安装在锯屑排口 41 上。
如果操作空间有限的话：
- 可以把吸管转接头 2 牢牢地插入锯屑排口 41 中并将集尘袋 1 固定在吸管转接头 2 上。
进行吸尘时，集尘袋和吸管转接头不可以接触机器上的旋转零件。
及时倒空集尘袋中的废尘。
外接其他的吸尘器
进行吸尘时也可以把吸尘器的吸尘软管连接在锯屑排口 41 或吸管转接头 2 上。
- 把吸尘器的吸尘软管插在锯屑排口 41 或吸管转接头 2 中。
根据工件的物料选择合适的吸尘装置。
吸集可能危害健康，可能导致癌症或干燥的废尘时，务必使用特殊的吸尘装置。
更换锯片（参考插图 C1 - C4）
▶ 维修电动工具或换装零、配件之前，务必从插座上拔出插头。
安装锯片时务必穿戴防护手套。手如果接触锯片可能被割伤。
所使用的锯片的最高许可转速必须高于电动工具的无负载转速。
根据本说明书中提出的技术数据选择合适的锯片。必须选用通过 EN 847-1 认证而且标示了此认证的锯片。
只能使用由本电动工具制造商所推荐的锯片，以及适合加工物料的锯片。这可防止锯切时锯齿过热。
拆卸锯片
- 把电动工具调整在工作位置上。
- 按下提杆 22 并将活动防护罩 5 向上掀到尽头。让活动防护罩保持在这个位置。
- 拧松固定螺丝 42 （约拧转 4 圈），此时要使用内六角扳手 （4 毫米）17。
不要完全拧出该螺丝。
- 把活动防护罩 5 和遮板 33 向后拉到尽头，至活动防护罩被防护罩 43 撑住为止。
- 用内六角扳手（6 mm）17拧转内六角螺栓44，同时按下主轴锁21直到卡紧。
- 按住主轴锁 21 并顺着时钟转向拧出螺丝 44（左螺纹）。
28|中文
- 拿出固定法兰 45。
- 拆下锯片 34。
安装锯片
必要的话，得在安装之前清洁所有的零部件。
- 把新的锯片放在内固定法兰 46 上。
▶ 安装时请注意，锯齿的锯割方向（锯片上的箭头指示方向），必须和防护罩上的箭头指示方向一致。
- 装上固定法兰 45 和螺丝 44。 按下主轴锁 21 并让它卡紧，接着再朝反时钟的转向拧紧螺丝。
- 朝前下压活动防护罩 5 至遮板 33 上的凹口再度扣牢在固定螺丝 42 的下方为止。 此时可能必须握着机臂上的握柄，以抵抗活动防护罩的初应力。
- 按下提杆 22 并将活动防护罩 5 向上掀到尽头。让活动防护罩保持在这个位置。
- 拧紧固定螺丝 42 并再度放下活动防护罩。
操作
▶ 维修电动工具或换装零、配件之前，务必从插座上拔出插头。
搬运固定装置 （参考插图 D）
搬运固定装置 20 可以减轻运输电动工具时的搬运工作。
解开电动工具的锁定 （工作位置）
- 握住手柄 4 并轻轻地下压机臂，以便减轻搬运固定装置 20 的负荷。
- 向外拉出搬运固定装置 20。
- 慢慢向上提起机臂。
锁定电动工具（搬运位置）
- 按下提杆 22，并同时握住手柄 4 将机臂向下推压，必须把机臂下放至搬运固定装置 20 完全被挤入为止。
此时机臂已经被锁定，您可以搬运机器了。
正式操作前的准备工作
加长锯台 （参考插图 E）
长的工件的末端不可以悬空，必须做好支撑的工作。借助锯台延长件 15 可以向左和向右延长锯台。
- 向上掀起拧紧杆 14。
- 根据需要的长度向外拉出锯台延长件 15。
- 再度下压拧紧杆 14 便可以固定锯台延长件。
移动挡轨 （参考插图 F）
锯割垂直的斜锯角时必须移动活动式挡轨 18。
- 向前拧出夹杆 38。
- 完全拉出活动式挡轨 18。
- 再度向后推压夹杆 38 即可固定活动式挡轨。
拆除活动式挡轨 （参考插图 G）
锯割某些特殊的垂直斜锯角时，必须拆下活动式挡轨18。
- 向外移动封闭铁片 47。
- 向前拧出夹杆 38。
- 完全拉出活动式挡轨 18。
- 向上提出活动式挡轨。
移动定距挡块 （参考插图 H1-H2）
要锯割高度超过 75 毫米的工件时，必须向前移动位在两侧的定距挡块。
- 向上抽拉定距挡块 7 并将它从活动式挡轨 18 （左）和挡轨 6 （右）中取出。
- 把定距挡块 7 的后凹槽再度插入挡轨 18 和 6 中并将挡块向下推压到底。 此时必须能够听见定距挡块的卡入声响。
定距挡块必须位在同一直线上，这样才能为工件提供一个平直的贴靠面。
固定工件 （参考插图 I）
为了确保工作安全务必固定好工件。
不可以加工因为体积太小而无法固定的工件。
- 把工件紧紧地顶在挡轨 6 上。
- 把附带的螺旋夹钳 37 插入孔 39 中。
- 拧松蝶翼螺丝 48。调整螺旋夹钳来配合工件。再度拧紧蝶翼螺丝。
- 拧转螺杆 49 来固定工件。
调整水平的斜锯角
为了确保精确的锯割，在频繁使用之后必须检查电动工具的基本设定，必要时得做适度调整（参考“检查和调整基本设定”，页数31）。
▶ 锯割前务必拧紧固定旋钮 9。否则锯片可能被卡在工件中。
设定水平方向的基本 - 斜锯角 （参考插图 J）
要快速且精准地设定经常使用的斜锯角时，可以利用锯台上的凹槽记号 29:
| 左 | 右 | |||||
| 0° | ||||||
| 45° | 31.6° | 22.5° | 15° | 15° | 22.5° | 31.6° |
- 如果固定旋钮 9 被拧紧了，先拧松固定旋钮。
- 拉出提杆 10，并向左或向右把锯台 30 拧转到需要的凹槽记号上。
- 再度放开提杆。提杆必须正确地陷入凹槽记号中。
设定喜好的水平斜锯角 （参考插图 K）
水平斜锯角的调整范围在 52 度（左侧）和 52 度（右侧）之间。
- 如果固定旋钮 9 被拧紧了，先拧松固定旋钮。
- 拉提杆 10 并同时按下释放键 11 的前端。 此时提杆 10 会被锁定，而锯台能够自由移动。
中文|29
- 拧转固定旋钮便可以向左或向右移动锯台 30，必须拧转至角度指标 12 指在需要的斜锯角上为止。
- 再度拧紧固定旋钮 9。
- 要再度松开提杆 10 以便设定基本 - 斜锯角），得向上拉提杆。
此时释放键 11 会跳回原来的位置而提杆 10 又能够再度卡入凹槽 29 中。
设定垂直的斜锯角
设定垂直方向的基本 - 斜锯角 （参考插图 L）
为了快速且精确地设定经常使用的斜锯角，机器上配备了针对 0^ ， 45^ 和 33.9^ 的挡块。
- 放松夹杆 23。
- 参考以下的说明调整挡块 19 或 26:
斜锯角度 挡块 调整方式
0^ 26 将挡块向后推到底
45° 19 向后拧转挡块
33.9° 19 将挡块拧转到中央的位置
- 握住把手 4，把机臂移动到需要的位置上。
- 再度拧紧夹杆 23。
设定喜好的垂直斜锯角
垂直斜锯角的调整范围在 -2^ 到 +47^ 之间。
- 放松夹杆 23。
- 将挡块 19 朝前拧转到底并向前完全拉出挡块 26。这样就可以使用整个翻转范围。
- 摆动握柄 4 上的机臂，至角度指标 25 为在需要的斜锯角上为止。
- 让机臂保持在这个位置并再度拧紧夹杆 23。
操作机器
注意电源的电压！电源的电压必须和电动工具铭牌上标示的电压一致。
开动 （参考插图 M）
为了节约能源，只在当您要使用机器时，才开动电动工具。
- 操作时，朝着握柄4的方向推动起停开关31。
指示：基于安全的顾虑，起停开关 31 无法被锁定。所以操作机器时必须持续地按住开关。
只有按下提杆 22 后才能够向下推压机臂。
- 因此在 锯割 时，除了启动起停开关之外，还必须按下提杆 22。
关闭
放开 起停开关 31 便可以关闭机器。
有关操作方式的指点
一般性的锯割指示
进行任何锯割之前，必须先确定锯片不会接触挡轨、螺旋夹钳或其它的机件。必要时得拆除辅助挡块，或者适度调整辅助挡块。
保护锯片免衝击和碰撞。不可以侧压锯片。
不可以加工变形的工件。工具必须有一道笔直的边，这样才能够紧靠在挡轨上。
长的工件的末端不可以悬空，必须做好支撑的工作。
操作者的位置 （参考插图 N）
不可以和电动工具前的锯片站在一直线上，而是要站在锯片的侧面，这样可以保护身体免遭受反击。
- 手掌、手指和手臂必须远离转动中的锯片。
- 手臂不可以在机臂前交叉。
许可的工件尺寸
最大工件：
| 斜锯角度 | 高 x 宽 [毫米] | ||
| 水平 | 垂直 | 工件放在挡轨上 | 工件放置在定距挡块上(向前调整) |
| 0° | 0° | 75 x 200 | 100 x 150 |
| 45° | 0° | 75 x 141 | 100 x 100 |
| 0° | 45° | 38 x 200 | - |
| 45° | 45° | 38 x 141 | - |
最小工件
(= 所有能够被附带的螺旋夹钳 37 固定在锯片的左侧或右侧的工件): 128 x 40 毫米（长度 x 宽度）
最大锯割深度
工件放在
挡轨上 (0^/0^) ：75毫米
工件放置在定距挡块上
(向前调整) (0^/0^) : 100 毫米
30|中文
直切锯
- 根据尺寸正确地固定好工件。
- 设定好需要的水平和 / 或垂直斜锯角。
- 开动电动工具。
- 按下提杆 22 并且握着手柄 4 慢慢放下机臂。
- 施力均匀地锯割工件。
- 关闭电动工具，并让锯片完全停止转动。
- 慢慢向上提起机臂。
锯割等长的工件 （参考插图 0）
锯割等长的工件时，为了简化工作手续可以使用挡块27。
您可以把长度挡块安装在锯台延长件 15 的两端。
- 拧松锁定螺丝 28 并把长度挡块 27 挂在夹紧螺丝 50 上。
- 再度拧紧锁定螺丝 28。
- 根据需要的长度调整锯台延长件 15 （参考“加长锯台”，页数 28）。
特殊工件
锯割弯曲或园的工件时，必须特别加强固定好工作，以防止工件走滑。在锯线位置，工件和挡轨、锯台之间不可以有空隙。
必要时，得制造特殊的固定装置。
更换垫板 （参考插图 P）
长期使用电动工具之后，红色的垫板 36 会磨损。更换损坏的垫板。
- 把电动工具调整在工作位置上。
- 拧出螺丝 51，此时要使用内六角扳手 （4 毫米） 17，接着再拆除旧的垫板。
- 放上新的右侧垫板。
- 使用螺丝 51 固定垫板，并尽可能靠右安装，这样可以避免锯割时锯片碰触垫板。
- 采取相同的步骤安装新的左侧垫板。
加工雕刻的木条（地板或天花板的木条）
可以使用以下两种不同的方式加工雕刻的木条：
先在废木上测试设定好的斜锯角。
- 靠在挡轨上，
- 平放在锯台上。
地板木条
以下的表格中有针对加工地板木条的操作指示。
设定 靠在挡轨上 平放在锯台
垂直的斜锯角 0^45^
| 地板木条 | 左侧 右侧 左侧 右侧 | ||||
| 内角 水平的斜锯角 | 45 度左 45 度右 0^ 0^ | ||||
 | 工件的放置方式 | 下缘靠在锯台 下缘靠在锯台 上缘放在锯轨 下缘放在锯轨 | |||
| 完成的工件位在 ... | ... 切口的左边 ... 切口的右边 ... 切口的左边 ... 切口的左边 | ||||
| 外角 水平的斜锯角 | 45度右 | 45度左 | 0^ | 0^ | |
 | 工件的放置方式 | 下缘靠在锯台 下缘靠在锯台 下缘放在锯轨 上缘放在锯轨 | |||
| 完成的工件位在 ... | ... 切口的左边 ... 切口的右边 ... 切口的右边 ... 切口的右边 | ||||
中文|31
天花板木条 （根据美国标准）
如果把天花板木条平放在锯台上锯割，必须设定基本的斜锯角 31.6 度（水平）和 33.9 度（垂直）。
以下的表格中有针对加工天花板木条的操作指示。
设定 靠在挡轨上 平放在锯台
垂直的斜锯角 0^ 33.9°
| 天花板木条 | 左侧 右侧 左侧 右侧 | ||||
| 内角 水平的斜锯角 | 45 度右 45 度左 31.6 度右 31.6 度左 | ||||
 | 工件的放置方式 | 下缘放在锯轨 | 下缘放在锯轨 | 上缘放在锯轨 | 下缘放在锯轨 |
| 完成的工件位在 ... | ...切口的右边 | ...切口的左边 | ...切口的左边 | ...切口的左边 | |
| 外角 水平的斜锯角 | 45度左 45度右 31.6度左 31.6度右 | ||||
 | 工件的放置方式 | 下缘放在锯轨 | 下缘放在锯轨 | 下缘放在锯轨 | 上缘放在锯轨 |
| 完成的工件位在 ... | ...切口的右边 | ...切口的左边 | ...切口的右边 | ...切口的右边 | |
检查和调整基本设定
为了确保精确的锯割，在频繁使用之后必须检查电动工具的基本设定，必要时得做适度调整。
检查时不仅要有足够的经验，而且得使用特殊的工具。
博世的客户服务中心能够既快速又可靠地执行这项工作。
调整基本 0 度斜锯角 （垂直）
- 把电动工具调整在工作位置上。
- 把锯台 30 旋转到凹槽记 29 （针对 0^ ）上。必须让提杆 10 正确地陷入凹槽记号中。
检查：（参考插图 Q1）
- 把角规调整为 90^ 并将它放在锯台 30 上。
角规的一边必须紧紧地贴靠著锯片 34。
调整：（参考插图 Q2）
- 放松夹杆 23。
- 把挡块 26 向后推到尽端。
- 拧松阻挡螺丝 53 上的埋头螺母，此时您可以使用一般市面上的环形扳手或开口扳手（13 毫米）。
- 拧入或拧出阻挡螺丝，让角规的一边和锯片完全平齐。
- 再度拧紧夹杆 23。
- 然后再度拧紧阻挡螺丝 53 的埋头螺母。
在做完设定之后，如果角度指标 25 和 0^ — 度记号（位于刻度尺 24 上）不是位在一直线上，可以使用一般市面上的十字螺丝起子拧松螺丝 52，并调整角度指标让它对准 0^ — 记号。
调整基本 45 度斜锯角 （垂直）
- 把电动工具调整在工作位置上。
- 把锯台 30 旋转到凹槽记 29 （针对 0^ ）上。必须让提杆 10 正确地陷入凹槽记号中。
- 将挡块 19 向后拧转到尽头。
- 拧松夹杆 23 并且握住手柄 4 将机臂向左翻转到底 (45°)。
检查：（参考插图 R1）
- 把角规调整为 45^ 并将它放在锯台 30 上。
角规的一边必须紧紧地贴靠著锯片 34。
调整：（参考插图 R2）
- 拧松阻挡螺丝 54 上的埋头螺母，此时您可以使用一般市面上的环形扳手或开口扳手（13 毫米）。
- 拧入或拧出阻挡螺丝，让角规的一边和锯片完全平齐。
- 再度拧紧夹杆 23。
32|中文
- 然后再度拧紧阻挡螺丝 54 的埋头螺母。
如果在调整之后，角度指标 25 未和刻度尺 24 上的 45 度刻度位在一直线上，得先检查 0 度斜锯角和角度指标的调整设定，接著再重复 45 度斜锯角的调整设定。
校准针对水平斜锯角的刻度尺
- 把电动工具调整在工作位置上。
- 把锯台 30 旋转到 0 度角的凹槽记号 29 上。必须让提杆 10 正确地陷入凹槽记号中。
检查：（参考插图 S1）
- 把角规调整为 90^ ，并把它放在挡轨 6 和锯片 34 之间（上述机件位在锯台 30 上）。
角规的一边必须紧紧地贴靠著锯片 34。
调整：（参考插图 S2）
- 拧松全部四个调整螺丝 55，此时要使用内六角扳手（4 毫米）17，一起转动锯台 30 和刻度尺 13，让角规的一支脚和锯片全面平齐。
- 再度拧紧螺丝。
如果在调整之后，角度指标 12 未和 0^ - 记号（位在刻度尺 13 上）处于同一直线上，得使用十字螺丝起子拧松螺丝 56。让角度指标和 0^ - 记号位在一直线上。
搬运 （参考插图 T）
搬运电动工具之前必须先执行以下各步骤：
- 放下机臂至能够把搬运固定装置 20 完全压入为止。
- 把锯台延长件 15 向内推到底并固定好延长件 （下压拧紧杆 14）。
- 将垂直的斜锯角调整在 0^ 上并拧紧夹杆 23。
- 把锯台 30 向右旋转到尽头并拧紧固定旋钮 9。
- 使用魔术贴固定带 57 捆好电源电线。
- 拆除所有无法被固定在电动工具上的附件。 搬运时必须尽可能把不使用的锯片刀放置在封闭的盒子中。
- 使用搬运柄 3 来提携电动工具，或者可以握着锯台侧面的握柄槽 16。
▶ 搬动电动工具时只能使用搬运装置，不可以利用防护装置来搬运电动工具。
维修和服务
维修和清洁
▶ 维修电动工具或换装零、配件之前，务必从插座上拔出插头。
如果必须更换连接线，务必把这项工作交给博世或者经授权的博世电动工具顾客服务执行，以避免危害机器的安全性能。
清洁
电动工具和通气孔都必须随时保持清洁，以确保工作品质和工作安全。
活动防护罩必须能够无阻地来回摆动，并且要能够自动关闭，所以防护罩的四周必须随时保持清洁。
每次工作结束后，得使用压缩空气或毛刷清除机器上的灰尘和锯屑。
定期清洁滑轮 35。
附件
| 物品代码 | |||||||
| 螺旋夹钳 1 609 B02 585 | |||||||
| 集尘袋 1 609 B01 716 | |||||||
| 针对集尘袋的直角转接头 1 609 B01 613 | |||||||
| 锯片 | |||||||
| 外直径 | 孔 | 锯齿数 | |||||
| AUS 305 25.4 | 60 | 2 608 673 049 | |||||
| KOR 305 25.4 | 100 | 1 609 B01 739 | |||||
| CN, IN | 305 25.4 | 120 | 2 608 642 207 | ||||
顾客服务处和顾客咨询中心
本公司顾客服务处负责回答有关本公司产品的修理，维护和备件的问题。以下的网页中有爆炸图和备件的资料：
www.bosch-pt.com
博世顾客咨询团队非常乐意为您解答有关本公司产品及附件的问题。
如需查询和订购备件，请务必提供产品型号铭牌上的10位数货号。
有关保证，维修或更换零件事宜，请向合格的经销商查询。
中国大陆
博世电动工具 （中国）有限公司
中国 浙江省 杭州市
滨江区滨康路 567 号
邮政编码：310052
免费服务热线：4008268484
传真：(0571) 87774502
电邮：contact.ptcn@cn.bosch.com
www.bosch-pt.com.cn
羅伯特·博世有限公司
香港北角英皇道 625 號 21 樓
客戶服務熱線：+852 2101 0235
傳真：+852 2590 9762
電郵：info@hk.bosch.com
網站：www.bosch-pt.com.hk
制造商地址：
Robert Bosch Power Tools GmbH
罗伯特·博世电动工具有限公司
70538 Stuttgart / GERMANY
70538 斯图加特 / 德国
中文|33
处理废弃物
必须以符合环保的方式，回收再利用损坏的机器、附件和废弃的包装材料。
不可以把电动工具丢入家庭垃圾中！
保留修改权。
中文
安全規章
電動工具通用安全警告
警告 使用電動工具時，為了避免操作者遭受電擊，避免操作者受傷和防止火災，務必遵循以下的基本安全措施。
操作本電動工具以前，先閱讀所有的指示並且要好好保存這些安全規章。
在安全規章中使用的術語 "電動工具"，指的是市電驅動（有線）電動工具或電池驅動（無線）電動工具。
工作場地的安全
- 保持工作場地清潔和明亮。混亂和黑暗的場地會引發事故。
不要在易爆環境，如有易燃液體、氣體或粉塵的環境下操作電動工具。電動工具產生的火花會點燃粉塵或氣體。
▶ 讓兒童和旁觀者離開後操作電動工具。注意力不集中會使你失去對工具的控制。
電氣安全
▶ 電動工具插頭必須與插座相配。絕不能以任何方式改裝插頭。需接地的電動工具不能使用任何轉換插頭。未經改裝的插頭和相配的插座將減少電擊危險。
避免人體接觸接地表面，如管道、散熱片和冰箱。如果你身體接地會增加電擊危險。
▶ 不得將電動工具暴露在雨中或潮濕環境中。水進入電動工具將增加電擊危險。
▶ 不得濫用電線。絕不能用電線搬運、拉動電動工具或拔出其插頭。使電線遠離熱源、油、銳邊或運動部件。受損或纏繞的軟線會增加電擊危險。
▶ 當在戶外使用電動工具時，使用適合戶外使用的外接軟線。適合戶外使用的軟線，將減少電擊危險。
如果在潮濕環境下操作電動工具是不可避免的，應使用剩餘電流動作保護器（RCD）。使用 RCD 可減小電擊危險。
人身安全
保持警覺，當操作電動工具時關注所從事的操作並保持清醒。當你感到疲倦，或在有藥物、酒精或治療反應時，不要操作電動工具。在操作電動工具時瞬間的疏忽會導致嚴重人身傷害。
使用個人防護裝置。始終佩戴護目鏡。安全裝置，諸如適當條件下使用防塵面具、防滑安全鞋、安全帽、聽力防護等裝置能減少人身傷害。
防止意外起動。確保開關在連接電源和／或電池盒、拿起或搬運工具時處於關斷位置。手指放在已接通電源的開關上或開關處於接通時插入插頭可能會導致危險。
在電動工具接通之前，拿掉所有調節鑰匙或扳手。遺留在電動工具旋轉零件上的扳手或鑰匙會導致人身傷害。
▶ 手不要伸展得太長。時刻注意立足點和身體平衡。這樣在意外情況下能很好地控制電動工具。
著裝適當。不要穿寬鬆衣服或佩戴飾品。讓你的衣服、手套和頭髮遠離運動部件。寬鬆衣服、佩飾或長髮可能會捲入運動部件中。
如果提供了與排屑、集塵設備連接用的裝置，要確保他們連接完好且使用得當。使用這些裝置可減少塵屑引起的危險。
電動工具使用和注意事項
不要濫用電動工具，根據用途使用適當的電動工具。選用適當設計的電動工具會使你工作更有效、更安全。
如果開關不能接通或關斷工具電源，則不能使用該電動工具。不能用開關來控制的電動工具是危險的且必須進行修理。
在進行任何調節、更換附件或貯存電動工具之前，必須從電源上拔掉插頭和／或使電池盒與工具脫開。這種防護性措施將減少工具意外起動的危險。
將閒置不用的電動工具貯存在兒童所及範圍之外，並且不要讓不熟悉電動工具或對這些說明不瞭解的人操作電動工具。電動工具在未經培訓的用戶手中是危險的。
▶ 保養電動工具。檢查運動件是否調整到位或卡住，檢查零件破損情況和影響電動工具運行的其他狀況。如有損壞，電動工具應在使用前修理好。許多事故由維護不良的電動工具引發。
▶ 保持切削刀具鋒利和清潔。保養良好的有鋒利切削刃的刀具不易卡住而且容易控制。
▶ 按照使用說明書，考慮作業條件和進行的作業來使用電動工具、附件和工具的刀頭等。將電動工具用於那些與其用途不符的操作可能會導致危險。
检修
▶ 將你的電動工具送交專業維修人員，必須使用同樣的備件進行更換。這樣將確保所維修的電動工具的安全性。
34|中文
針對介鋁機的安全規章
切勿踩踏在電動工具上。如果電動工具突然翻倒或者不小心碰觸鋸片都可能造成嚴重傷害。
▶ 檢查防護罩的功能是否正常，移動防護罩時會不會發生磨擦。不可以在打開的狀況下固定住防護罩。
如果電動工具仍在運轉，不可以試著清除鋸割範圍內的鋸屑、木屑等。先收回機臂然后再關閉電動工具。
▶ 開動機器之后，再把鋸片放在工件上。否則當鋸片卡在工件中時，會有反彈的危險。
▶ 握柄要保持干燥，干淨並且上面不可以有油脂。沾滿油脂的握柄很滑可能導致無法控制機器。
先確定工作範圍內和工件上沒有任何調整工具、木屑等等之后，才可以正式操作電動工具。轉動中的鋸片如果接觸了小的木屑或其它的異物，上述物體會以很高的速度彈向操作者。
▶ 地板上不可以有木屑和殘料。您可能滑倒或被絆倒。
▶ 務必固定好待加工的工件。不可以加工太小而無法固定的工件。因為手和轉動中的鋸片的距離會太近。
▶ 只能使用電動工具鋸割經過推薦的合適物料。否則會造成電動工具超荷。
如果鋸片被夾住了必須先關閉電動工具並且握穩工件，等候鋸片完全靜止下來。為了避免反擊，必須等待鋸片停止轉動之後才能夠移動工件。重新開動電動工具之前，必須查出鋸片被夾住的原因，並將障礙排除。
不可以使用已經變鈍、有裂痕、彎曲或損壞的鋸片。鋸片如果已經變鈍了，或者鋸齒變形了，會因為鋸縫過小而提高鋸割時的磨擦，鋸片容易被夾住並造成反彈。
▶ 請使用定位孔規格吻合（例如星形或圓形）而且尺寸正確的鋸片。鋸片如果與電鋸的安裝接頭並不相配，旋轉時便會抖動歪斜，進而導致電鋸失控。
▶ 不可以使用高合金快速鋼（HSS）制造的鋸片。此類鋸片容易折斷。
▶ 工作後如果鋸片尚未冷卻，切勿觸摸鋸片。工作時鋸片會變得非常灼熱。
操作工具時一定要使用墊板。更換損壞的墊板。少了完好的墊板，您可能會被鋸片割傷。
定期檢查電線。損壞的電線只能交給博世電動工授權的顧客服務處修理。更換損壞的延長電線。如此才能夠確保電動工具的安全性能。
妥善保存好不使用的電動工具。存放處必須保持干燥並且能過上鎖。這樣能夠防止電動工具在儲藏過程中受損，或避免不會操作機器的人使用它。
▶ 固定好工件。使用固定装置或老虎鉗固定工件，會比用手持握工件更牢固。
工具未完全靜止時，不可離開工具。如果工具仍繼續轉動，可能造成傷害。
勿使用電線已經損壞的電動工具。如果電源電線在工作中受損，千萬不可觸摸損壞的電線，並馬上拔出插頭。損壞的電線會提高使用者觸電的危險。
代表符號
以下符號可以幫助您正確地使用本電動工具。請牢記各符號和它們的代表意思。正確了解各符號的代表意思，可以幫助您更有把握更安全地操作本電動工具。
符號和它們的代表意義
▶ 當電動工具運轉時，切勿把手放在鋸割範圍內。手如果碰觸了鋸片有被割傷的危險。
▶ 請佩戴防塵面具。
▶ 請佩戴護目鏡。
▶ 佩戴耳罩。工作噪音會損壞聽力。
▶ 危險範圍！手掌，手臂和手指頭必須盡可能遠離這個範圍。
請留心鋸片的尺寸。鋸片上的孔直徑必須和工具主軸完全吻合，不能有空隙。勿使用異徑管或轉接件。
中文|35
符號和它們的代表意義
正確地調整好鋸台延長件，以便墊好或撐住長工件騰空的末端。未固定好的工件，可能在鋸割過程中翻覆。此時會造成傷害或損壞電動工具。
▶ 據割時務必要使用定距擋塊。少了定距擋塊，靠放的位置會太狹窄，鋸割時則無法固定好工件。
要鋸割高度超過 75 毫米的工件時，必須向前移動位在兩側的定距擋塊。定距擋塊必須位在同一直線上，這樣才能為工件提供一個平直的貼靠面。
根據需要設定水平的斜鋸角時，鋸台必須能夠自由移動，換言之必須鎖定釋放鍵：
- 抽拉杆 ① 並同時下壓位在前端的釋放鍵 ②。
符號和它們的代表意義
夾杆關閉： 保有設定好的垂直斜鋸角。 夾杆打開： 現在可以設定垂直斜鋸角。
產品和功率描述
閱讀所有的警告提示和指示。如未確實遵循警告提示和指示，可能導致電擊、火災並且／或其他的嚴重傷害。
按照規定使用機器
本電動工具適合以站立的方式在軟木和硬木，壓板和纖維板上進行縱向和橫向的直線鋸割。它在水平方向的斜鋸角範圍為 -52^ 到 +52^ 。在垂直方向的斜鋸角範圍為 -2^ 到 +47^ 。
安裝了合適的鋸片後，也可以鋸割鋁制型材和塑料。
插圖上的機件
機件的編號和電動工具詳解圖上的編號一致。
1 集塵袋
2 吸管轉接頭
3 搬運柄
4 手柄
5 活動防護罩
6 擋軌
7 活動式定距擋塊
8 安装孔
9 喜好的斜切角的固定旋钮 （水平）
10 設定斜切角的提桿 （水平）
11 釋放鍵
12 角度指標 (水平)
13 斜切角 （水平）的刻度尺
14 鋸台延長件的擰緊杆
15 鋸台延長件
16 握柄槽
17 内六角扳手 (6 毫米 /4 毫米)
18 活動式擋軌
19 擋塊，針對垂直的基本斜鋸角 45° 和 33.9°
20 搬運固定裝置
21 主軸鎖
22 放松機臂的提桿
23 夾杆，針對喜好的斜鋸角 （垂直）
36|中文
24 斜切角 （垂直）的刻度尺
25 角度指標 （垂直）
26 擋塊，針對垂直的基本斜鋸角 0^
27 擋塊
28 長度擋塊的鎖定螺絲
29 基本斜鋸角的凹槽記號
30 鋸台
31 起停開關
32 防護罩
33 遮板
34 锯片
35 滑輪
36 垫板
37 夾鉗
38 活動式擋軌的夾杆
39 針對夾鉗的安裝孔
40 導屑器
41 鋸屑排口
42 前固定螺絲 （遮板 / 活動防護罩）
43 防護罩
44 固定鋸片的內六角螺栓
45 固定法蘭
46 内部的固定法蘭
47 封閉鐵片
48 蝶翼螺絲
49 螺桿
50 長度擋塊的夾緊螺絲
51 垫板的固定螺絲
52 角度指標 （垂直）的固定螺絲
53 針對 0^ - 斜切角 （垂直）的阻擋螺絲
54 針對 45^ — 切角 （垂直）的阻擋螺絲
55 斜鋸角 （水平）刻度尺 13 的調整螺絲
56 角度指標 （水平）的固定螺絲
57 的夾緊力
圖表或說明上提到的附件，並不包含在基本的供貨範圍中。本公司的附件清單中有完整的附件供應項目。
技術性數據
| 介鋁機 GCM 12 MX | ||
| 物品代碼 | 3 601 B21 1.. | |
| 額定輸入功率 | 瓦 | 1800 |
| 無負載轉速 | 次/分 | 4300 |
| 重量符合 EPTA-Procedure01:2014 | 公斤 | 20.7 |
| 絕緣等級 | / II | |
許可的工件尺寸 （最大 / 最小）參考頁數 39。
本說明書提供的參數是以 230 伏特為依據，於低電壓地區，此數據有可能不同。
合適鋸片的尺寸
| 鋸片直徑 | 毫米 305 |
| 鋸片主體的厚度 | 毫米 1.7 2.62 |
| 接孔直徑 | 毫米 25.4 |
安装
為了避免意外開動電動工具。安裝切割片時，或進行電動工具的維護修理工作時，機器的插頭都不可以插在插座中。
供貨範圍
小心地從包裝中取出所有的供貨物品。
拆除電動工具和附帶附件上的所有包裝材料。
首度使用電動工具之前，先檢查以下各部件是否包含在供貨範圍中：
- 已經安裝好鋸片的介鋁機
- 集塵袋 1
- 吸塵轉接頭 2
- 螺旋夾鉗 37
- 内六角扳手 17
指示：檢查電動工具是否有壞損之處。
使用電動工具之前，必須詳細檢查防護裝置或輕微損壞的零件是否仍然運作正常。檢查活動性零件是否功能正常不會被夾住，以及該零件有否受損。所有的零件都必須安裝正確，並且符合規定以確保機器的正常運作功能。
損壞的防護裝置和零件必須按照規定交給合格的專業修理廠修理或更換。
固定或活動的安裝方式
為了能夠穩定地操作機器，正式使用機器之前，必須把電動工具固定在平坦、穩固的工作平面上（例如工作桌）。
在工作平面上安裝機器（參考插圖 A1-A2）
- 使用合適的夾鉗把電動工具固定在工作平面上。固定時必須使用孔 8。
或者
- 也可以使用市面上的螺旋夾鉗，夾住機器的支撐腳以便將它固定在工作平面上。
安装在博世工作桌上
博世的 GTA- 工作桌有可調整高度的桌腳，使電動工具能夠站立在任何的地面上。工作桌的工件台可以支撐比較長的工件。
▶ 閱讀所有工作桌附帶的警告指示和說明。如果未遵循警告指示和說明可能遭受電擊、發生火災和 / 或造成嚴重傷害。
▶ 安裝電動工具之前必須先正確地組裝工作桌。正確地組裝工作桌是非常重要，這樣可以避免工作桌倒塌。
中文|37
- 把電動工具調整為搬運時的位置並將它安裝在工作桌上。
吸鋸塵 / 吸鋸屑
含鉛的顏料以及某些木材、礦物和金屬的加工廢塵有害健康。機器操作者或者工地附近的人如果接觸、吸入這些廢塵，可能會有過敏反應或者感染呼吸道疾病。
某些塵埃（例如加工橡木或山毛櫟的廢塵）可能致癌，特別是和處理木材的添加劑（例如木材的防腐劑等）結合之後。只有經過專業訓練的人才能夠加工含石棉的物料。
- 務必使用吸塵裝備。
- 工作場所要保持空氣流通。
- 最好佩戴 P2 濾網等級的口罩。
請留心並遵守貴國和加工物料有關的法規。
避免讓工作場所堆積過多的塵垢。塵埃容易被點燃。
塵／屑吸集裝置可能因為廢塵、廢屑或工件的殘屑而造成堵塞。
- 關閉電動工具，並且從插座中拔出插頭。
- 靜候讓鋸片完全停止轉動。
- 找出造成阻塞的原因，並且排除障礙。
機器本身的吸塵裝備（參考插圖 B1-B2）
使用附帶的集塵袋 1 可以減輕吸集木屑的工作。
每次操作完畢後，都要檢查並且清潔集塵袋。
為了避免造成火災，鋸割鋁片時要拆除集塵袋。
- 把集塵袋 1 安裝在鋸屑排口 41 上。
如果操作空間有限的話：
- 可以把吸管轉接頭 2 牢牢地插入鋸屑排口 41 中並將集塵袋 1 固定在吸管轉接頭 2 上。
進行吸塵時，集塵袋和吸管轉接頭不可以接觸機器上的旋轉零件。
及時倒空集塵袋中的廢塵。
外接其他的吸塵器
進行吸塵時也可以把吸塵器的吸塵軟管連接在鋸屑排口 41 或吸管轉接頭 2 上。
- 把吸塵器的吸塵軟管插在鋸屑排口 41 或吸管轉接頭 2 上。
根據工件的物料選擇合適的吸塵裝置。
吸集可能危害健康，可能導致癌症或乾燥的廢塵時，務必使用特殊的吸塵裝置。
更換鋸片（參考插圖 C1 - C4）
維修電動工具或換裝零、配件之前，務必從插座上拔出插頭。
▶ 安裝錫片時務必穿戴防護手套。手如果接觸錫片可能被割傷。
所使用的鋸片的最高許可轉速必須高于電動工具的無負載轉速。
根據本說明書中提出的技術數據選擇合適的鋸片。必須選用通過 EN 847-1 認證而且標示了此認證的鋸片。
只能使用由本電動工具製造商所推薦的鋸片，以及適合加工物料的鋸片。唯有這樣做才能避免鋸切時發生鋸齒過熱的情形。
拆卸锯片
- 把電動工具調整在工作位置上。
- 按下提杆 22 並將活動防護罩 5 向上掀到盡頭。讓活動防護罩保持在這個位置。
- 擰鬆固定螺絲 42 （約擰轉 4 圈），此時要使用內六角扳手 （4 毫米）17。 不要完全擰出該螺絲。
- 把活動防護罩 5 和遮板 33 向後拉到盡頭，至活動防護罩被防護罩 43 撸住為止。
- 擸轉內六角螺栓 44，此時要使用內六角扳手（6 mm）17，做上述動作時要同時按下主軸鎖 21 並讓它卡緊。
- 按住主軸鎖 21 並順著時鐘轉向擰出螺絲 44 （左螺紋）。
- 拿出固定法蘭 45。
- 拆下鋸片 34。
安裝鋸片
必要的話，得在安裝之前清潔所有的零部件。
- 把新的鋸片放在內固定法蘭上 46。
▶ 安裝時請注意，鋸齒的鋸割方向（鋸片上的箭頭指示方向），必須和防護罩上的箭頭指示方向一致。
- 裝上固定法蘭 45 和螺絲 44。
按下主軸鎖 21 並讓它卡緊，接著再朝反時鐘的轉向擰緊螺絲。
- 朝前下壓活動防護罩 5 至遮板 33 上的凹口再度扣牢在固定螺絲 42 的下方為止。
此時可能必須握著機臂上的握柄，以抵抗活動防護罩的初應力。
- 按下提杆 22 並將活動防護罩 5 向上掀到盡頭。讓活動防護罩保持在這個位置。
- 擰緊固定螺絲 42 並再度放下活動防護罩。
操作
▶ 維修電動工具或換裝零、配件之前，務必從插座上拔出插頭。
搬運固定裝置 (參考插圖 D)
搬運固定裝置 20 可以減輕運輸電動工具時的搬運工作。
38|中文
解開電動工具的鎖定 （工作位置）
- 握住手柄 4 並輕輕地下壓機臂，以便減輕搬運固定裝置 20 的負荷。
- 向外拉出搬運固定裝置 20。
- 慢慢向上提起機臂。
鎖定電動工具 （搬運位置）
- 按下提桿 22，並同時握住手柄 4 將機臂向下推壓，必須把機臂下放至搬運固定裝置 20 完全被擠入為止。
此時機臂已經被鎖定，您可以搬運機器了。
正式操作前的準備工作
加長鋸台 （參考插圖 E）
長的工件的末端不可以懸空，必須做好支撐的工作。 借助鋸台延長件 15 可以向左和向右延長鋸台。
- 向上掀起擰緊杆 14。
- 根據需要的長度向外拉出鋸台延長件 15。
-再度下壓擰緊杆14便可以固定鋸台延長件。
移動擋軌 （參考插圖 F）
鋸割垂直的斜鋸角時必須移動活動式擋軌 18。
- 向前擰出夾杆 38。
- 完全拉出活動式擋軌 18。
- 再度向後推壓夾杆 38 即可固定活動式擋軌。
拆除活動式擋軌 （參考插圖 G）
鋸割某些特殊的垂直斜鋸角時，必須拆下活動式擋軌18。
- 向外移動封閉鐵片 47。
- 向前擰出夾杆 38。
- 完全拉出活動式擋軌 18。
- 向上提出活動式擋軌。
移動定距擋塊 （參考插圖 H1 - H2）
要鋸割高度超過 75 毫米的工件時，必須向前移動位在兩側的定距擋塊。
- 向上抽拉定距擋塊 7 並將它從活動式擋軌 18 （左）和擋軌 6 （右）中取出。
- 把定距擋塊 7 的後凹槽再度插入擋軌 18 和 6 中並將擋塊向下推壓到底。
此時必須能夠聽見定距擋塊的卡入聲響。
定距擋塊必須位在同一直線上，這樣才能為工件提供一個平直的貼靠面。
固定工件 （參考插圖 I）
為了確保工作安全務必固定好工件。 不可以加工因為體積太小而無法固定的工件。
- 把工件緊緊地頂在擋軌 6 上。
- 把附帶的螺旋夾鉗 37 插入孔 39 中。
- 擰松蝶翼螺絲 48。 調整螺旋夾鉗來配合工件。 再度擰緊蝶翼螺絲。
- 據轉螺桿 49 來固定工件。
調整水平的斜鋸角
為了確保精確的鋸割，在頻繁使用之后必須檢查電動工具的基本設定，必要時得做適度調整（參考“檢查和調整基本設定”，頁數41）。
▶ 鋸割前務必擰緊固定旋鈕 9。否則鋸片可能被卡在工件中。
設定水平方向的基本 - 斜鋸角 （參考插圖 J）
要快速且精准地設定經常使用的斜鋸角時，可以利用鋸台上的凹槽記號 29:
| 左 | 右 | |||||
| 0° | ||||||
| 45° | 31.6° | 22.5° | 15° | 15° | 22.5° | 31.6° |
- 如果固定旋钮 9 被擰緊了，先擰松固定旋钮。
- 拉出提桿 10，並向左或向右把鋸台 30 據轉到需要的凹槽記號上。
- 再度放開提桿。提桿必須正確地陷入凹槽記號中。
設定喜好的水平斜鋸角 （參考插圖 K）
水平斜鋸角的調整範圍在 52^ （左側）和 52^ （右側）之間。
- 如果固定旋鈕 9 被擰緊了，先擰松固定旋鈕。
- 拉提杆 10 並同時按下釋放鍵 11 的前端。 此時提杆 10 會被鎖定，而鋸台能夠自由移動。
- 擰轉固定旋鈕便可以向左或向右移動鋸台 30，必須擰轉至角度指標 12 指在需要的斜鋸角上為止。
-再度擰緊固定旋鈕9。 - 要再度鬆開提杆 10（以便設定基本 - 斜鋸角），得向上拉提杆。
此時釋放鍵 11 會跳回原來的位置而提杆 10 又能夠再度卡入凹槽 29 中。
設定垂直的斜鋸角
設定垂直方向的基本 - 斜鋸角 （參考插圖 L）
為了快速且精確地設定經常使用的斜鋸角，機器上配備了針對 0^ ， 45^ 和 33.9^ 的擋塊。
- 放鬆夾杆 23。
- 參考以下的說明調整擋塊 19 或 26:
斜割角度 擋塊 調整方式
| 0° 26 將擋塊向後推到底 | |
| 45° | 19 向後擰轉擋塊 |
| 33.9° | 19 將擋塊擰轉到中央的位置 |
- 握住把手 4，把機臂移動到需要的位置上。
- 再度擰緊夾杆 23。
設定喜好的垂直斜鋸角
垂直斜鋸角的調整範圍在 -2^ 到 +47^ 之間。
- 放鬆夾杆 23。
- 將擋塊 19 朝前擰轉到底並向前完全拉出擋塊 26。這樣就可以使用整個翻轉範圍。
中文|39
- 擺動握柄 4 上的機臂，至角度指標 25 為在需要的斜鋸角上為止。
- 讓機臂保持在這個位置並再度擰緊夾杆 23。
操作機器
注意電源的電壓！電源的電壓必須和電動工具銘牌上標示的電壓一致。
開動（參考插圖 M）
為了節約能源，只在當您要使用機器時，才開動電動工具。
- 操作時，朝著握柄 31 的方向推動起停開關 4。
指示：基于安全的顧慮，起停開關 31 無法被鎖定。所以操作機器時必須持續地按住開關。
只有按下提桿 22 後才能夠向下推壓機臂。
- 因此在鋸割時，除了啟動起停開關之外，還必須按下提桿22。
關閉
- 放開 起停開關 31 便可以關閉機器。
有關操作方式的指點
一般性的鋸割指示
進行任何鋸割之前，必須先確定鋸片不會接觸擋軌、螺旋夾鉗或其它的機件。必要時得拆除輔助擋塊，或者適度調整輔助擋塊。
保護鋸片免衝擊和碰撞。不可以側壓鋸片。
不可以加工變形的工件。工具必須有一道筆直的邊，這樣才能夠緊靠在擋軌上。
長的工件的末端不可以懸空，必須做好支撐的工作。
操作者的位置（參考插圖 N）
不可以和電動工具前的鋸片站在一直線上，而是要站在鋸片的側面，這樣可以保護身體免遭受反擊。
- 手掌、手指和手臂必須遠離轉動中的鋸片。
- 手臂不可以在機臂前交叉。
許可的工件尺寸
最大工件：
| 斜割角度 高度 x 寬度 [毫米] | ||
| 水平 垂直 工件放在 | 工件放置在定距擋塊上(向前調整) | |
| 擋軌上 | ||
| 0° 0° 75 x 200 100 x 150 | ||
| 45° 0° | 75 x 141 100 x 100 | |
| 0° 45° | 38 x 200 - | |
| 45° 45° | 38 x 141 - | |
最小工件
(= 所有能夠被附帶的螺旋夾鉗 37 固定在鋸片的左側或右側的工件):
128 x 40 毫米（長度 x 寬度）
最大鋸割深度
工件放在
擋軌上 (0^/0^) ：75毫米
工件放置在定距擋塊上
(向前調整) (0^/0^) : 100 毫米
直切鋸
- 根據尺寸固定好工件。
- 設定好需要的水平和 / 或垂直斜鋸角。
- 開動電動工具。
- 按下提桿 22 並且握著手柄 4 慢慢放下機臂。
- 鋸割工件時必須施力均勻。
- 關閉電動工具並等待鋸刀完全停止轉動。
- 慢慢向上提起機臂。
鋸割等長的工件（參考插圖 0）
鋸割等長的工件時，為了簡化工作手續可以使用擋塊27。
您可以把長度擋塊安裝在鋸台延長件 15 的兩端。
- 擰鬆鎖定螺絲 28 並把長度擋塊 27 掛在夾緊螺絲 50 上。
- 再度擰緊鎖定螺絲 28。
- 根據需要的長度調整鋸台延長件 15 （參考 "加長鋸台"，頁數 38）。
特殊工件
鋸割彎曲或圓的工件時必須特別小心，千萬要固定好工件不可以讓工件滑動。在割線上，工件、擋板與鋸臺必須緊靠在一起之間不可以存在任何空隙。
必要的話得制造特殊的固定裝置。
40|中文
更換墊板 （參考插圖 P）
長期使用電動工具之後，紅色的墊板 36 會磨損。
更換損壞的墊板。
- 把電動工具調整在工作位置上。
- 擰出螺絲 51，此時要使用內六角扳手（4 毫米） 17 接著再拆除舊的墊板。
- 装上新的右側墊板。
- 使用螺絲 51 固定墊板，並盡可能靠右安裝，這樣可以避免鋸割時鋸片碰觸墊板。
- 采取相同的步驟安裝新的左側墊板。
加工雕刻的木條 （地板或天花板的木條）
可以使用以下兩種不同的方式加工雕刻的木條：
先在廢木上測試設定好的斜鋸角。
- 靠在擋軌上，
- 平放在鋸台上。
地板木條
以下表格中有針對加工地板木條的操作指示。
設定 靠在擋軌上 平放在鋸台
上
垂直的斜锯角 0^ 45°
| 地板木條 | 左側 右側 左側 右側 | ||
| 內角 水平的斜鋸角 | 45° 左 45° 右 0° 0° | ||
 | 工件的放置方式 | 下緣靠在鋸台 下緣靠在鋸台 上緣靠在擋軌 下緣靠在擋軌 | |
| 完成的工件位在 ... | ... 鋸線的左邊 ... 鋸線的右邊 ... 鋸線的左邊 ... 鋸線的左邊 | ||
| 外角 水平的斜鋸角 45° 右 45° 左 0° 0° | |||
 | 工件的放置方式 | 下緣靠在鋸台 下緣靠在鋸台 下緣靠在擋軌 上緣靠在擋軌 | |
| 完成的工件位在 ... | ... 鋸線的左邊 ... 鋸線的右邊 ... 鋸線的右邊 ... 鋸線的右邊 | ||
中文|41
天花板木條（根據美國標準）
如果把天花板木條平放在鋸台上鋸割，必須設定基本的斜鋸角 31.6 度（水平）和 33.9 度（垂直）。
以下的表格中有針對加工天花板木條的操作指示。
設定 靠在擋軌上 平放在鋸台
垂直的斜锯角 0° 33.9°
| 天花板木條 | 左側 右側 左側 右側 | |||||
| 內角 水平的斜鋸角 | 45° 右 45° 左 31.6° | 右 31.6° | 左 | |||
| 工件的放置方式 | 下緣靠在擋軌 | 下緣靠在擋軌 | 上緣靠在擋軌 | 下緣靠在擋軌 | ||
 | 完成的工件位在 ... | ... 鋸線的右邊 | ... 鋸線的左邊 | ... 鋸線的左邊 | ... 鋸線的左邊 | |
| 外角 水平的斜鋸角 | 45° 左 45° 右 31.6° | 左 31.6° | 右 | |||
| 工件的放置方式 | 下緣靠在擋軌 | 下緣靠在擋軌 | 下緣靠在擋軌 | 上緣靠在擋軌 | ||
 | 完成的工件位在 ... | ... 鋸線的右邊 | ... 鋸線的左邊 | ... 鋸線的右邊 | ... 鋸線的右邊 | |
檢查和調整基本設定
為了確保精確的鋸割，在頻繁使用之后必須檢查電動工具的基本設定，必要時得做適度的調整。
檢查時不但要具備足夠的經驗，而且得使用特殊的工具。
博世的客戶服務中心能夠既快速又可靠地執行這項工作。
設定基本斜切角 0^ （垂直）
- 把電動工具調整在工作位置上。
- 把鋸台 30 旋轉到凹槽記 29 （針對 0°）上。必須讓提杆 10 正確地陷入凹槽記號中。
檢查：（參考插圖 Q1）
- 把角規調整為 90^ 並將它放在鋸台 30 上。
角規的一邊必須緊緊地貼靠著鋸片 34。
調整：（參考插圖 Q2）
- 放鬆夾杆 23。
- 把擋塊 26 向後推到盡端。
- 擝松阻擋螺絲 53 上的埋頭螺母，此時您可以使用一般市面上的環形扳手或開口扳手（13 毫米）。
- 擅入或擰出阻擋螺絲，讓角規的一邊和鋸片完全平齊。
-再度擰緊夾杆23。
- 然后再度擰緊阻擋螺絲 53 的埋頭螺母。
在做完設定之后，如果角度指標 25 和 0° 記號（位于刻度尺 24 上）不是位在一直線上，可以使用一般市面上的十字螺絲起子擰松螺絲 52，並調整角度指標讓它對準 0° 記號。
- 把鋸台 30 旋轉到凹槽記 29 （針對 0°）上。必須讓提杆 10 正確地陷入凹槽記號中。
- 將擋塊 19 向後擰轉到盡頭。
- 擰鬆夾杆 23 並且握住手柄 4 將機臂向左翻轉到底 (45°)。
檢查：（參考插圖 R1）
- 把角規調整為 45^ 並將它放在鋸台 30 上。
角規的一邊必須緊緊地貼靠著鋸片 34。
調整：(參考插圖 R2)
- 擰松阻擋螺絲 54 上的埋頭螺母，此時您可以使用一般市面上的環形扳手或開口扳手（13 毫米）。
- 摔入或擰出阻擋螺絲，讓角規的一邊和鋸片完全平齊。
- 再度擰緊夾杆 23。
42|中文
- 然后再度擰緊阻擋螺絲 54 的埋頭螺母。
在做完設定之后，如果角度指標 25 和 45° 度記號（位于刻度尺 24 上）不是位在一直線上，先檢查 0° 斜鋸角和角度指標的調整設定，接著再重復 45° 斜鋸角的調整設定。
校准針對水平斜鋸角的刻度尺
- 把電動工具調整在工作位置上。
- 把鋸台 30 旋轉到凹槽記號 29 (0°) 上。必須讓提桿 10 正確地陷入凹槽記號中。
檢查：（參考插圖 S1）
- 把角規調整為 90^ 把角規調整為 6 把角規調整為 34 之間（上述機件位在鋸台 30 上）。
角規的一邊必須緊緊地貼靠著鋸片 34。
調整：（參考插圖 S2）
- 擰鬆全部四個調整螺絲 55，此時要使用內六角扳手（4 毫米）17，一起轉動鋸台 30 和刻度尺 13，讓角規的一支腳和鋸片全面平齊。
-再度擰緊螺絲。
如果在調整之後，角度指標 12 未和 0° - 記號 （位在刻度尺 13 上）處於同一直線上，得使用十字螺絲起子擰鬆螺絲 56，讓角度指標和 0° - 記號位在一直線上。
搬運 (參考插圖 T)
搬運電動工具之前必須先執行以下各步驟：
- 放下機臂至能夠把搬運固定裝置 20 完全壓入為止。
- 把鋸台延長件 15 向內推到底並固定好延長件 （下壓擰緊杆 14）。
- 將垂直的斜鋸角調整在 0^ 上並擰緊夾杆 23。
- 把鋸台 30 向右旋轉到盡頭並擰緊固定旋鈕 9。
- 使用魔術貼固定帶 57 捆好電源電線。
- 拆除所有無法被固定在電動工具上的附件。 搬運時必須盡可能把不使用的鋸片刀放置在封閉的盒子中。
- 使用搬運柄 3 來提攜電動工具，或者可以握著鋸台側面的握柄槽 16。
▶ 搬動電動工具時只能使用搬運裝置。不可以利用防護裝置來搬運電動工具。
維修和服務
維修和清潔
維修電動工具或換裝零、配件之前，務必從插座上拔出插頭。
如果必須更換連接線，務必把這項工作交給博世或者經授權的博世電動工具顧客服務執行，以避免危害機器的安全性能。
清潔
電動工具和通氣孔都必須隨時保持清潔，以確保工作品質和工作安全。
活動防護罩必須能夠無阻地來回擺動，並且要能夠自動關閉，所以防護罩的四周必須隨時保持清潔。
每次工作結束後都要使用壓縮空氣或毛刷清除機器上的灰塵和鋸屑。
定期清潔滑輪 35。
附件
| 物品代碼 | |||||
| 螺旋夾鉗 1 609 B02 585 | |||||
| 集塵袋 1 609 B01 716 | |||||
| 針對集塵袋的直角轉接頭 1 609 B01 613 | |||||
| 鋸片 | |||||
| 外直徑 | 孔 | 鋸齒數 | |||
| AUS | 305 | 25.4 | 60 | 2 608 673 049 | |
| KOR | 305 | 25.4 | 100 | 1 609 B01 739 | |
| CN, IN | 305 | 25.4 | 120 | 2 608 642 207 | |
顧客服務處和顧客咨詢中心
本公司顧客服務處負責回答有關本公司產品的修理，維護和備件的問題。以下的網頁中有爆炸圖和備件的資料：
www.bosch-pt.com
博世顧客咨詢團隊非常樂意為您解答有關本公司產品及附件的問題。
當您需要諮詢或訂購備用零組件時，請務必提供本產品型號銘牌上的 10 位項目編號。
台灣
台灣羅伯特博世股份有限公司
建國北路一段 90 號 6 樓
台北市 10491
電話：(02) 2515 5388
傳真：(02) 2516 1176
www.bosch-pt.com.tw
制造商地址：
Robert Bosch Power Tools GmbH
羅伯特·博世電動工具有限公司
70538 Stuttgart / GERMANY
70538 斯圖加特 / 德國
處理廢棄物
必須以符合環保的方式，回收再利用損壞的機器、附件和廢棄的包裝材料。
不可以把電動工具丟入家庭垃圾中。
保留修改權。
한국어|43
