| 제품 유형 | 마이터 톱 |
| 모델 번호 | GCM 12 MX Professional |
| 정격 입력 전력 | 1800 W |
| 무부하 속도 | 4300 분⁻¹ |
| 중량 (EPTA 01:2014) | 20.7 kg |
| 톱날 직경 | 305 mm |
| 날 두께 | 1.7 – 2.62 mm |
| 장착 구멍 직경 | 25.4 mm |
| 최대 절단 깊이 (0°/0°) | 75 mm (펜스), 100 mm (거리 스톱) |
| 최대 공작물 크기 (0°/0°) | 75 x 200 mm (펜스), 100 x 150 mm (거리 스톱) |
| 마이터 각도 범위 | -52° ~ +52° |
| 베벨 각도 범위 | -2° ~ +47° |
| 보호 등급 | II (이중 절연) |
| 먼지 추출 | 내장형 먼지 봉투 및 외부 진공 어댑터 |
| 자동 복귀 톱날 가드 | 예 |
| 스핀들 잠금 | 예 (톱날 교체용) |
| 운송 안전 잠금 | 예 |
| 톱날 테이블 확장 | 좌우 조절 가능 |
| 재료 클램프 | 포함 |
| 켜기/끄기 스위치 | 비잠금형, 누르면 작동 |
자주 묻는 질문 - GCM 12 MX Professional BOSCH
사용자 질문 GCM 12 MX Professional BOSCH
0 질문 이 기기에 대해. 알고 있는 것에 답하거나 자신의 질문을 하세요.
이 기기에 대한 새로운 질문하기
기기 설명서 다운로드 톱 무료 PDF 형식! 매뉴얼 찾기 GCM 12 MX Professional - BOSCH 전자 기기를 다시 손에 넣으세요. 이 페이지에는 기기 사용에 필요한 모든 문서가 게시되어 있습니다. GCM 12 MX Professional 브랜드 BOSCH.
사용 설명서 GCM 12 MX Professional BOSCH
경고 전동공구를 사용할 때 감전, 상해 및 화재를 방지하기 위해 다음의 기본적인 안전수칙을 준수해야 합니다.
본 전동공구를 사용하기 전에 설명서 내용을 모두 읽고 안전수칙을 잘 보관하십시오.
안전수칙에 나와 있는 “ 전동공구 ” 라는 개념은 전원 에 연결하여 사용하는 ( 전선이 있는 ) 전동공구와 배터 리를 사용하는 ( 전선이 없는 ) 전동공구를 의미합니다 .
작업장 안전
▶ 작업장을 향상 깨끗이 하고 조명을 밝게 하십시오.
작업장 환경이 어수선하거나 어두우면 사고를 초래
할 수 있습니다.
▶ 가연성 유체, 가스 또는 분진이 있어 폭발 위험이 있는 환경에서 전동공구를 사용하지 마십시오. 전동공구는 분진이나 증기에 점화하는 스파크를 일으킬 수 있습니다.
전동공구를 사용할 때 구경곤이나 어린이 혹은 다른 사람이 작업장에 접근하지 못하게 하십시오. 다른 사람이 주의를 산만하게 하면 기기에 대한 통제를 잃기 쉽습니다.
전기에 관한 안전
전동공구의 전원 플러그가 전원 콘센트에 잘 맞아야 합니다. 플러그를 조금이라도 변경시켜서는 안됩니다. 접지된 전동공구를 사용할 때 어댑터 플러그를 사용하지 마십시오. 변형되지 않은 플러그와 잘 맞는 콘센트를 사용하면 감전의 위험을 감소할 수 있습니다.
▶ 파이프 관, 라디에이터, 레인지, 냉장고와 같은 접지 표면에 몸이 닿지 않도록 하십시오. 몸에 닿을 경우 감전될 위험이 높습니다.
▶ 전동공구를 비에 맞지 않게 하고 습기 있는 곳에 두지 마십시오. 전동공구에 물이 들어가면 감전될 위험이 높습니다.
전원 코드를 잡고 전동공구를 운반하거나 걸어 놓아서는 안되며, 콘센트에서 전원 플러그를 뽑을 때 전원 코드를 잡아 당겨서는 절대로 안됩니다. 전원 코드가 열과 오일에 접촉하는 것을 피하고, 날카로운 모서리나 기기의 가동 부위에 탥지 않도록 주의하십시오. 손상되거나 영킨 전원 코드는 감전을 유발할 수 있습니다.
▶ 실외에서 전동공구로 작업할 때는 실외용으로 적당한 연장 전원 코드만을 사용하십시오. 실외용 연장 전원 코드를 사용하면 감전의 위험을 줄일 수 있습니다.
▶ 전동공구를 습기 찬 곳에서 사용해야 할 경우에는 누전 차단기를 사용하십시오. 누전 차단기를 사용하면 감전 위험을 줄일 수 있습니다.
사용자 안전
▶ 신중하게 작업하십시오. 작업을 할 때 주의를 하며, 전동공구를 사용할 때 경슬하게 행동하지 마십시오. 피로한 상태이거나 약물 복용 및 음주한 후에는 전동공구를 사용하지 마십시오. 전동공구를 사용할 때 잠시라도 주의가 산만해지면 중상을 입을 수 있습니다.
▶ 작업자 안전을 위한 장치를 사용하십시오. 항상 보안경을 착용하십시오. 전동공구의 종류와 사용에 따라 먼지 보호 마스크, 미끄러지지 않는 안전한 신발, 안전모 또는 귀마개 등의 안전한 복장을 하면 상해의 위험을 줄일 수 있습니다.
▶ 실수로 기기가 작동되지 않도록 주의하십시오. 전통 공구를 전원에 연결하거나 배터리를 끼우기 전에, 혹은 기기를 들거나 운반하기 전에, 전원 스위치가 꺼져 있는지 다시 확인하십시오. 전동공구를 운반할 때 전원 스위치에 손가락을 대거나 전원 스위치가 켜진 상태에서 전원을 연결하면 사고 위험이 높습니다.
▶ 전동공구를 사용하기 전에 조절하는 툴이나 나사 키 등을 빠 놓으십시오. 회전하는 부위에 있는 툴이나 나사 키로 인해 상처를 입을 수 있습니다.
▶ 자신을 과신하지 마십시오. 불안정한 자세를 피하고 향상 평형을 이룬 상태로 작업하십시오. 안정된 자세와 평형한 상태로 작업해야만이 의외의 상황에서 도 전동공구를 안전하게 사용할 수 있습니다.
▶ 알맞은 작업복을 입으십시오. 혈령한 복장을 하거나 장신구를 착용하지 마십시오. 머리나 옷 또는 장갑이 가동하는 기기 부위에 가까이 땐지 않도록 주의 하십시오. 혈령한 복장, 장신구 혹은 긴 머리는 가동 부위에 말려 사고를 초래할 수 있습니다.
▶ 분진 추출장치나 수거장치의 조립이 가능한 경우, 이장치가 연결되어 있는지, 제대로 작동이 되는지 확인하십시오. 이러한 분진 추출장치를 사용하면 분진으로 인한 사고 위험을 줄일 수 있습니다.
▶ 기기를 과부하 상태에서 사용하지 마십시오. 작업할 때 이에 적당한 전동공구를 사용하십시오. 알맞은 전동공구를 사용하면 지정된 성능 한도 내에서 더 효율적으로 안전하게 작업할 수 있습니다.
▶ 전원 스위치가 고장 난 전동공구를 사용하지 마십시오. 전원 스위치가 작동되지 않는 전동공구는 위험 하므로, 반드시 수리를 해야 합니다.
▶ 기기에 세팅을 하거나 액세서리 부품을 교환하거나 혹은 기기를 보관할 때, 향상 전원 콘센트에서 플러그를 미리 떼어 놓으십시오. 이러한 조치는 실수로 전동공구가 작동하게 되는 것을 예방합니다.
사용하지 않는 전동공구는 어린이 손이 닿지 않는 곳에 보관하고, 전동공구 사용에 익숙지 않거나 이 사용 설명서를 읽지 않은 사람은 기기를 사용해서는 안
전동공구의 올바른 사용과 취급
44|한국어
됩니다. 경험이 없는 사람이 전동공구를 사용하면 위험합니다.
전동공구를 조심스럽게 관리하십시오. 가통 부위가하자 없이 정상적인 기능을 하는지, 걸리는 부위가 있는지, 혹은 전동공구의 기능에 중요한 부품이 손상되지 않았는지 확인하십시오. 손상된 기기의 부품은 전동공구를 다시 사용하기 전에 반드시 수리를 맡기십시오. 제대로 관리하지 않은 전동공구의 경우 많은 사고를 유발합니다.
▶ 절단 공구를 날카롭고 깨끗하게 관리하십시오. 날카로운 절단면이 있고 잘 관리된 절단공구는 걸리는 경우가 드물고 조절하기도 쉽습니다.
전동공구, 액세서리, 장착하는 공구 등을 사용할 때, 이 지시 사항과 특별히 기종 별로 나와있는 사용 방법을 준수하십시오. 이때 작업 조건과 실시하려는 작업 내용을 고려하십시오. 원래 사용 분야가 아닌 다른 작업에 전동공구를 사용할 경우 위험한 상황을 초래할 수 있습니다.
서비스
전통공구 수리는 반드시 전문 인력에게 말기고, 수리 정비 시 보쉬 순정 부풀만을 사용하십시오. 그렇게 함으로써 기기의 안전성을 오래 유지할 수 있습니다.
각도 절단기용 안전 수칙
▶ 절대로 전동공구 위에 올라서지 마십시오. 전동공구가 쓰러지거나 실수로 톱날에 닿을 경우 심한 중상을 입을 수 있습니다.
▶ 안전반이 제대로 작동하는지 자유로이 움직이는지 확인해 보십시오.절대로 안전반을 열린 상태로 고정시켜서는 안됩니다.
▶ 절대로 전동공구가 작동하는 동안 절단 부위에서 절단 나머지 조각이나 톱밥 등을 제거하지 마십시오.
tires 암을 향상 중립 위치에 두고 나서 전동공구의 스위치를 끄십시오.
반드시 스위치가 켜진 상태에서만 톱날을 작업물에 대십시오. 그렇지 않으면 톱날이 작업물에 걸려 반동이 생길 위험이 있습니다.
▶ 손잡이를 건조하고 깨끗한 상태로 유지하고, 오일이 나 그리스가 물어있지 않도록 하십시오. 손잡이가 곧적이거나 오일이 묻으면 미끄러워 통제하기 어려 워집니다.
▶ 작업대 위에 작업를 이외에 아무런 조절공구나 톱밥 등이 없도록 치우고 나서 전동공구를 사용하십시오.
작은 나무 조각이나 다른 물체가 있어 회전하는 톱날에 접하게 되면 아주 빠른 속도로 작업자를 맞힐 수 있습니다.
▶ 바닥에 목재 톱밥이나 작업을 잔여들이 없도록 하십시오. 미끄러지거나 걸려 넘어질 수 있습니다.
▶ 작업하려는 작업물을 향상 제대로 고정하십시오. 고정하기에 너무 작은 작업들에는 작업하지 마십시오.
이 경우 작업자의 손과 회전하는 톱날과의 간격이 아주 좁기 때문입니다.
▶ 전동공구를 규정에 따른 사용에 나와있는 작업 소재에만 사용하십시오. 그렇지 않으면 전동공구가 과부 하될 수 있습니다.
▶ 톈날이 걸려 움직이지 않으면, 즉시 전통공구의 스위치를 끄고 톈날이 정지할 때까지 작업물을 잘 잡고 있어야 합니다. 반동을 방지하려면 톈날이 완전히 정지한 후에 작업물을 움직이십시오. 전동공구를 다시 사용하기 전에 톈날이 걸리게 된 원인을 해결 하십시오.
▶ 절대로 무디거나 금이 간 혹은 휘거나 손상된 톱날을 사용하지 마십시오. 무디거나 방향이 잘못된 톱날을 사용하면 톱 간격이 아주 좁아져 과도한 마찰, 톱날의 물림 혹은 반동을 유발하게 됩니다.
▶항상 수용 플랜지 구멍에 맞는 적당한 크기와 형태 (다이아몬드 형이나 원형)의 톱날을 사용하십시오.
톱의 조립 부품에 맞지 않는 톱날은 제대로 회전하지 않으며 제어하기가 어렵습니다.
▶ 고속강 (HSS)으로 된 톱날은 사용하지 마십시오. 이런 톱날은 쉽게 부러질 수 있습니다.
▶ 작업을 마치고 나서 톱날이 완전히 식은 후에 톱날을 만지십시오. 톱날이 작업하는 동안 아주 뜨거워질 수 있습니다.
전동공구를 작동할 때 항상 작업 표면 보호대를 사용해야 합니다. 손상된 작업 표면 보호대는 교환해 주십시오. 하자가 없는 작업 표면 보호대를 사용하지 않으면 톱날에 상처를 입을 수 있습니다.
▶ 정기적으로 전원 코드가 손상되지 않았는지 확인하고 손상된 코드는 반드시 보쉬 전동공구 지정 AS 센터에 맡겨 수리하도록 하십시오. 손상된 연장 케이블은 교환하십시오. 이렇게 해야만이 전동공구의 안전을 보장할 수 있습니다.
사용하지 않는 전동공구는 잘 보관하십시오. 보관 장소는 건조하고 잡가들 수 있는 곳이어야 합니다. 이렇게 하면 전동공구가 보관 중에 손상되거나 혹은 경험 없는 사람이 이를 사용하는 것을 방지할 수 있습니다.
▶ 작업물을 잘 고정하십시오. 고정장치나 기계 바이스에 끼워서 작업하면 손으로 잡는 것보다 더 안전합니다.
▶ 기기가 완전히 정지 상태가 될 때까지 자리를 떠나지 마십시오. 잔여 회전하는 삽입공구로 인해 상해를 입을 수 있습니다.
▶ 절대로 전원 코드가 손상된 전통공구를 사용하지 마십시오. 작업하다가 전원 코드가 손상된 경우 손상된 코드를 만지지 말고 바로 플러그를 베팀시오. 손상된 전원 코드는 감전을 일으킬 위험이 높습니다.
기호
다음에 나와 있는 기호는 귀하의 전동공구를 사용하는 데 중요할 수 있습니다. 그러므로 기호와 그 의미를 잘 기억해 두십시오. 기호를 제대로 이해하면 전동공구를 더욱 쉽고 안전하게 사용할 수 있습니다.
한국어|45
기호와 의미
▶ 전동공구가 작동하는 통안 손을 톱날 쪽으로 두지 마십시오. 톱날에 당게 되면 상해 위험이 있습니다.
▶ 분진 마스크를 착용하십시오.
▶ 보안경을 착용하십시오.
▶ 귀마개를 착용하십시오. 소음의 영향으로 인해 청각을 상실할 수 있습니다.
▶ 위험 부위！가능한 한 이 부위에 손과 팔，손가락을 가까이 대지 마십시오.
톱날의 수치를 확인하십시오. 구멍의 지름은 톓스핀들에 정확히 맞아야 합니다. 변형 조각이나 어댑터를 사용하지 마십시오.

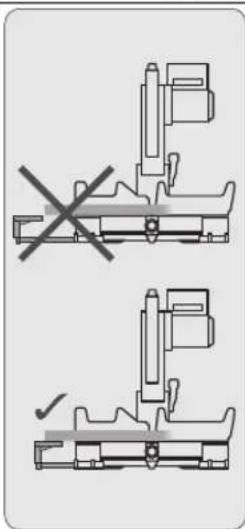

▶ 항상 긴 작업물의 꼴부분이 받처지도록 톱 테이블 연장장치를 제대로 맞추십시오. 절단작업 시 충분히 받처지지 않은 작업물이 기울어져 상해를 입거나 전동공구가 손상될 수 있습니다.
기호와 의미

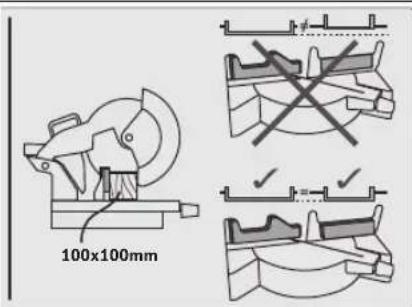

▶ 절단작업 시 향상 간격 조절자를 장착하여 작업하십시오. 간격 조절자가 없으면 접촉 부위가 너무 작아 작업 시 작업물이 제대로 고정될 수 없습니다.
높이가 75mm 이상인 작업물을 절단하려면 간격 조절자를 양쪽 모두 앞으로 나오게 해야 합니다.
작업물이 직선으로 접촉 부위에 닿도록 하기 위해 간격 조절자는 항상 일직선 상에 있어야 합니다.
다양한 수평의 마이터 각도를 설정하려면 톱 데이블이 자유로이 움직일 수 있어야 하며 마이터 각도 멈춤쇠 제어장치가 고정되어 있어야 합니다 :
-레버 ① 을 당긴 상태에서 마이터 각도 멈춤쇠 제어 장치 ② 의 앞쪽을 아래로 누르십시오.
잠금 레버가 잠긴 상태 : 설정된 툴암의 수직 베펄 각 도가 고정되어 있습니다.
잠금 레버가 열린 상태 : 수직의 베펄 각도를 설정할 수 있습니다.
46|한국어
제품 및 성능 소개
모든 안전수칙과 지시 사항을 상세히 읽고 지켜야 합니다. 다음의 안전수칙과 지시 사항을 준수하지 않으면 화재 위험이 있으며 감전 혹은 중상을 입을 수 있습니다.
규정에 따른 사용
본 전동공구는 고정용으로 경목 및 연목, 파티클 보드와 파이버 보드를 직선으로 가로세로로 절단하는데 적당합니다. 이때 수평 마이터 각도는 -52°에서 +52°이며 수직 베�ョll 각도는 -2°에서 +47°까지 가능합니다.
적합한 톱날을 사용하면 알루미늄 프로파일과 플라스틱을 절단할 수도 있습니다.
제품의 주요 명칭
제품의 주요 명칭에 표기된 번호는 도면에 나와있는 전동공구의 그림을 참조하십시오.
1 먼지 백
2 추출장치 어댑터
3 운반용 손잡이
4 손잡이
5 하부 안전반
6 펜스
7 위치 조절이 가능한 간격 조절자
8 조립용 구멍
9 다양한 마이터 각도 (수평)를 위한 잠금 손잡이
10 마이터 각도(수평)설정용 레버
11 마이터 각도 멈춤쇠 제어장치
12 각도 표시기(수평)
13마이터각도눈금(수평)
14 톓 테이블 연장장치의 잠금 레버
15 톱 테이블 연장장치
16홈파인 잡는 부위
17 육각키(6 mm/4 mm)
18 위치 조절이 가능한 펜스
19 표준 베벨 각도 (수직) 45° 및 33.9° 용 스톱장치
20 운반 안전장치
21스핀들 잠금장치
22 툴암 해제용 레버
23다양한 베벨각도(수직)용 잠금 레버
24 베벨 각도(수직)용 눈금
25 각도 표시기(수직)
26 표준 베�ョ의 각도 (수직) 0° 용 스톱장치
27 길이 조절자
28 길이 조절자 잠금 나사
29 표준 마이터 각도 표시 홈
30 톤 테이블
31 전원 스위치
32 안전반
33 커버 판
34 돕날
35 롤러
36 작업 표면 보호대
37 순간 고정 클램프
38 위치 조절이 가능한 펜스의 잠금 레버
39 순간 고정 클램프용 구멍
40 보호가드
41 톱밥 배출구
42 앞쪽 고정 나사 ( 커버 판 / 하부 안전반 )
43 안전 커버
44 톱날 고정용 육각 볼트
45 고정 플랜지
46 내부 고정 플랜지
47 마감판
48 날개 나사
49 나사산 로드
50 길이 조절자의 클램핑 나사
51 작업 표면 보호대용 볼트
52 각도 표시기(수직)용 볼트
53 0° 베벨 각도용(수직) 멈춤 나사
54 45° 베벨 각도(수직)용 멈춤 나사
55 마이터 각도(수평)용 눈금 13 세팅 나사
56 각도 표시기(수평)용 볼트
57 벨크로 스트랩
도면이나 설명서에 나와있는 액세서리는 표준 공급부품에 속하지 않습니다. 전체 액세서리는 저희 액세서리 프로그램을 참고 하십시오.
제품 사양
| 각도 절단기 GCM 12 MX | ||
| 제품 번호 | 3 601 B21 1.. | |
| 소비 전력 | W | 1 |
| 무부하 속도 | rpm | 4300 |
| EPTA 공정 01:2014 에 따른중량 | kg | 20.7 |
| 안전 등급 | / | |
작업물의 허용 크기(최대/최소)50페이지 참조.
자료는 정격 전압 [U] 230 V 를 기준으로 한 것입니다. 전압이 낮 거나 각국의 특수한 모델에 따라 달라질 수 있습니다.
| 적당한 톱날의 크기 | ||
| 톱날 직경 | mm | 305 |
| 톱날 두께 | mm | 1.7-2.62 |
| 구멍 직경 | mm | 25.4 |
한국어|47
조립
▶ 실수로 전통공구가 작동하지 않도록 주의하십시오. 조립을 하거나 전통공구에 모든 작업을 하기 전에 반드시 콘센트에서 전원 플러그를 빼 농으십시오.
공급 내역
모든 공급되는 부품을 조심스럽게 포장에서 꺼내십시오. 전동기기와 함께 공급되는 액세서리에서 포장재를 빼십시오.
전동공구를 처음 사용하기 전에 먼저 아래에 열거된 부품이 모두 공급되었는지 확인해 보십시오 :
-톱날이 조립된 각도 절단기
-먼지 백 1
-추출장치 어댑터 2
-순간 고정 클램프 37
-육각키 17
주의 : 혹시 전동공구가 손상되지 않았는지 확인해 보십시오.
전동공구를 계속 사용하기 전에 안전장치나 경미하게 손상된 부품이 아무 하자 없이 제대로 기능을 하는지 조심스럽게 확인해 보아야 합니다. 또한 가동 부위가 하자 없이 정상적인 기능을 하는지, 걸리는 부위가 없는지 혹은 부품이 손상되지 않았는지 확인하십시오. 기기를 제대로 작동하려면 모든 부품이 올바르게 조립되어 있어야 하고 모든 조건을 만족해야 합니다.
손상된 안전장치나 부품은 지정 서비스 센터에 맡겨 수리하거나 교환하도록 해야 합니다.
고정식 혹은 이동식 조립
▶ 안전한 작업을 하려면 전통공구를 사용하기 전에 먼저 작업대처럼 안정적이고 평평한 작업면 위에 조립해야 합니다.
작업대에 조립하기 (그림 A1 - A2 참조)
- 전동공구를 적당한 고정 볼트를 사용하여 작업대에 고정하십시오. 이때 구멍 8을 사용하십시오.
혹은
- 전동공구의 아래 부분을 시중에서 구매가 가능한 순간 고정 클램프를 사용하여 작업대에 고정하십시오.
보쉬 절단기 스텐드 조립하기
보쉬사의 GTA 절단기 스탠드를 사용하면 높이 조절이 가능한 발이 있어 전동공구를 각종 바닥 면에 안정된 상태로 세울 수 있습니다. 절단기 스탠드의 작업물 받침대는 길쪽한 작업물에 작업할 때 받쳐 줍니다.
▶ 절단기 스텐드에 첨부되어 있는 모든 경고 사항과 사용 설명서를 자세히 읽고 지켜야 합니다. 경고 사항과 사용 설명서를 준수하지 않으면 화재 위험이 있으며 감전 혹은 중상을 입을 수 있습니다.
▶ 전동공구를 조립하기 전에 절단기 스탠드를 제대로 세워야 합니다. 절단기 스탠드를 올바르게 세워야 쓰러질 위험이 줄어듭니다.
-전동공구를 운반 시의 위치로 절단기 스탠드 위에 조립하십시오.
분진 및 톱밥 추출장치
납 성분을 포함한 페인트나 몇몇 나무 종류, 또는 광물 성분 그리고 철과 같은 재료의 분진은 건강을 해칠 수 있습니다. 이 분진을 만지거나 호흡할 경우, 사용자나 주변 사람들은 알레르기 반응이나 호흡기 장애를 일으킬 수 있습니다.
떡갈나무나 너도밤나무와 같은 특정한 분진은 암을 유발시키며, 특히 목재 처리용으로 사용되는 부가 원료 (크로마트, 목재 보호제)와 혼합되면 암을 유발시키게 됩니다. 석면 성분을 포함한 재료는 오직 전문가가 작업을 해야 합니다.
-항상 분진 추출장치를 사용하십시오.
-작업장의 통풍이 잘 되도록 하십시오.
- 필터등급 P2 가 장착된 호흡 마스크를 사용하십시오. 작업용 재료에 관해 국가가 지정한 규정을 고려 하십시오.
▶ 작업장에 분진이 쌓이지 않도록 하십시오. 분진이 쉽게 발화할 수 있습니다.
분진 및 톱밥 추출장치가 분진, 톱밥 혹은 작업물의 파편으로 막힐 수 있습니다.
-이러한 경우 전동공구의 스위치를 끄고 전원 콘센트에서 플러그를 빼십시오.
-톱날이 완전히 정지할 때까지 기다리십시오.
-막히게 된 원인을 찾아 해결하십시오.
자체 분진 처리 (그림 B1-B2 참조)
톱밥을 손쉽게 모으기 위해서는 함께 공급되는 먼지 백 1 을 사용하십시오.
▶사용 후 매번 먼지 백을 비우고 깨끗이 유지하십시오.
▶ 화재 위험을 예방하기 위해 알루미늄을 절단할 경우 먼지 백을 빼십시오.
-먼지 백 1 을 톱밥 배출구 41 위로 끼웁니다. 혹은 제한된 공간에서는 :
-추출장치 어댑터 2 를 톤밥 배출구 41 위로 팩 끼우 고 나서 먼지 백 1 을 추출장치 어댑터 2 위로 끼우 십시오.
절단작업 중에 먼지 백과 추출장치 어댑터가 절대로 가동하는 기기의 부위에 접하지 않도록 하십시오. 먼지 백을 적시에 비워 주십시오.
외부 분진 처리
분진을 처리하려면 톱밥 배출구 41 이나 추출장치 어댑터 2 에 진공 청소기 호스를 연결하여 사용할 수도 있습니다.
-진공 청소기 호스를 톱밥 배출구 41 혹은 추출장치 어댑터 2 안으로 짧 끼우십시오.
진공 청소기는 작업하는 소재에 적당한 것이어야 합니다.
특히 건강에 유해한 발암성 혹은 건조한 분진을 처리해야 할 경우에는 특수한 청소기를 사용해야 합니다.
48|한국어
틈날 교환하기(그림 C1 - C4 참조)
▶ 전동공구를 보수 정비하기 전에 반드시 콘센트에서 전원 플러그를 뼐십시오.
▶ 톱날을 조립할 때 보호 장갑을 착용하십시오. 톱날에 달게 되면 상해를 입을 수 있습니다.
반드시 허용되는 RPM 이 전동공구의 최고 무부하 속도보다 높은 톓날만을 사용해야 합니다.
이 사용 설명서에 나와있는 특성 자료에 해당하고 EN 847-1 기준에 따라 검증되었다는 표시가 있는 톱날만을 사용하십시오.
본 전동공구는 제조사가 권장하는 작업 자재와 톱날만 사용하십시오. 이를 통해 톱니 과열 현상을 방지할 수 있습니다.
톱날 탈착하기
-전동공구를 작업 시 위치로 돕니다.
- 레버 22 를 누르고 하부 안전반 5 를 위로 끝까지 올리십시오.
하부 안전반을 이 위치에 있도록 하십시오.
-고정 나사 42 를(약 4회전하여) 육각키 (4 mm) 17
로 푱니다.
나사를 완전히 빼지 마십시오.
-하부 안전반이 안전 커버 43 에 놓일 때까지 하부 안전반 5와 커버 판 33을 완전히 뒤쪽으로 당기십시오.
-육각 볼트 44 를 육각키 (6 mm) 17 로 돌리면서
스핀들 잠금장치 21 이 걸릴 때까지 누르십시오.
-스핀들 잠금장치 21을 누른 상태로 볼트 44를 시계 방향으로 돌려 빼냅니다 ( 왼나사 !).
-고정 플랜지 45를 뱭니다.
-톱날 34 를 빼십시오.
smoked날 장착하기
필요에 따라,장착하기 전에 조립하려는 모든 부품을 깨끗이 닭으십시오.
-새로운 톱날을 내부 고정 플랜지 46에 끼웁니다.
▶ 돈날을 끼울 때 돈니의 절단 방향 ( 돈날에 표시된 화살표 방향 ) 이 안전반에 나와있는 화살표 방향과 일치해야 하는 것에 주의하십시오 !
- 고정 플랜지 45와 볼트 44를 끼우십시오.
스핀들 잠금장치 21이 걸릴 때까지 누른 다음, 나
사를 시계 반대 방향으로 조이십시오.
-커버 판 33 의 파여진 흙이 다시 고정 나사 42 이래에 끼워질 때까지 하부 안전반 5 를 앞쪽으로 아래로 누릅니다.
이때 하부 안전반의 프리텐션에 달하기 위해 경우에 따라 손잡이에 있는 툴암을 잡고 있어야 합니다.
- 레버 22 를 누르고 하부 안전반 5 를 위로 끝까지 올리십시오.
하부 안전반을 이 위치에 있도록 하십시오.
-고정 나사 42 를 짧 조이고 나서 하부 안전반을 다시 아래로 내리십시오.
작동
▶ 전동공구를 보수 정비하기 전에 반드시 콘센트에서 전원 플러그를 빼십시오.
운반 안전장치 (그림 D 참조)
운반 안전장치 20 이 있어서 다른 장소에서 사용하기 위해 전동공구를 운반할 때 수월하게 다룰 수 있습니다.
전동공구의 안전장치 풀기(작업 시 위치)
- 운반 안전장치 20을 풀려면 손잡이 4로 툴암을 약간 아래로 누릅니다.
-운반 안전장치 20을 완전히 바깥 쪽으로 당きます. - 툴 암을 천천히 위로 움직입니다.
전동공구에 안전장치 하기(운반 시 위치)
- 레버 22 를 누른 상태에서, 운반 안전장치 20 이 완전히 안쪽으로 눌러질 때까지 손잡이 4 로 툴암을 아래로 움직입니다.
이제 툴암을 안전하게 운반할 수 있도록 고정되었습니다.
작업 준비
톱 테이블 연장하기 (그림 E 참조)
길쪽한 작업물의 경우 끝 부위를 받쳐 주어야 합니다. 톱 테이블 연장장치 15를 사용하여 톱 테이블을 좌우로 연장할 수 있습니다.
- 잠금 레버 14를 위로 올리십시오.
- 톱 테이블 연장장치 15 를 원하는 길이가 될 때까지 밖으로 당기십시오.
- 톓 테이블 연장장치를 고정하려면 잠금 레버 14를 다시 아래로 누르면 됩니다.
펜스 이동하기(그림 F 참조)
수직의 베텔 각도의 경우 위치 조절이 가능한 펜스 18을 움직여아 합니다.
-잠금 레버 38 을 앞으로 돌리십시오.
- 위치 조절이 가능한 펜스 18을 완전히 바깥쪽으로 당입니다.
-위치 조절이 가능한 펜스를 고정하려면 잠금 레버 38 을 다시 뒤로 누릅니다.
위치 조절이 가능한 펜스 탈착하기 (그림 G 참조)
과도한 수직 베틼 각도의 경우 위치 조절이 가능한 펜스 18 을 완전히 탈착해야 합니다.
-마감판 47 을 밖으로 돌리십시오.
-잠금 레버 38 을 앞으로 돌리십시오.
- 위치 조절이 가능한 펜스 18을 완전히 바깥쪽으로 당갑니다.
-위치 조절이 가능한 펜스를 위쪽으로 올려 뼐십시오.
간격 조절자의 위치 조절하기(그림 H1-H2 참조)
높이가 75mm 이상인 작업물을 절단하려면 간격 조절 자를 양쪽 모두 앞으로 나오게 해야 합니다.
- 간격 조절자 7을 위치 조절이 가능한 펜스 18 (왼쪽)과 펜스 6 (오른쪽)에서 위쪽으로 당겨 빼십시오.
한국어|49
-간격 조절자 7 을 뒤쪽의 흙으로 다시 끼우고 나서 펜스 18 과 6 안으로 끝까지 밑어 넣습니다.
간격 조절자가 분명히 걸리는 소리가 나야 합니다.
작업물이 직선으로 접촉 부위에 달도록 하기 위해 간격 조절자는 항상 일직선 상에 있어야 합니다.
작업물 고정하기(그림 | 참조)
작업을 안전하게 실시하려면 작업물을 항상 단단히 고정해야 합니다.
크기가 너무 작아 고정하기 어려운 작업물에는 작업하지 마십시오.
-작업물을 펜스 6에 대고 짧 누릅니다.
- 함께 공급되는 순간 고정 클램프 37을 이에 해당하는 구멍 39 중 하나에 끼います.
-날개 나사 48 을 풀고 순간 고정 클램프를 작업물에 맞게 맞춤니다. 날개 나사를 다시 조입니다.
-나사산 로드 49 를 돌려 작업물을 고정하십시오.
수평 마이터 각도 조절하기
정밀한 절단작업을 하려면 전동공구를 집중적으로 사용하고 나서 그 기본 세팅 사항을 확인해 보고 필요에 따라 다시 조절해야 합니다 (“기본 세팅의 확인과 조절하기” 참조, 52 페이지).
▶ 잠금 손잡이 9 를 절단작업을 하기 전에 항상 짧 조 이십시오. 그렇지 않으면 톱날이 작업물에 박힐 수 있습니다.
표준 마이터 각도 (수평) 설정하기 (그림 J 참조)
자주 사용하는 마이터 각도를 빨리 정확하게 맞추려면 톱 테이블에 있는 표시 홈 29를 사용하면 됩니다:
원쪽 오른쪽
- 잠금 손잡이 9가 조여져 있으면 이를 풀어 줍니다.
- 레버 10을 당기고, 톱 테이블 30을 원하는 표시 홈으로 좌우로 돌리십시오.
-레버를 다시 놓습니다. 이때 레버가 확실히 표시 홈 에 걸려야 합니다.
다양한 수평 마이터 각도 설정하기(그림 K 참조)
수평의 마이터 각도는 52° (좌측)에서 52° (우측) 범위에서 조절할 수 있습니다.
- 잠금 손잡이 9가 조여져 있으면 이를 풀어 줍니다.
-레버 10 을 당긴 상태에서 마이터 각도 멈춤쇠 제어 장치 11 의 앞쪽을 아래로 누릅니다. 이렇게 하면 레버 10 이 고정되어 톱 테이블을 자유 로이 움직일 수 있습니다.
- 잠금 손잡이에 있는 톓 테이블 30을 각도 표시기 12에 원하는 마이터 각도가 보일 때까지 좌우로 돌리십시오.
- 잠금 손잡이 9를 다시 조입니다.
- 레버 10을 다시 풀려면(표준 마이터 각도를 맞추기 위해), 레버를 위로 당기십시오.
마이터 각도 멈춤쇠 제어장치 11 이 원래 위치로 징겨 돌아가며, 레버 10 이 표시 홈 29 안으로 다시 걸립니다.
수직 베벨 각도 조절하기
표준 베펄 각도 (수직) 설정하기 (그림 L 참조)
자주 사용하는 베틀 각도를 신속하고 정확하게 설정하기 위해 0°, 45° 및 33.9° 의 경우 스톱장치가 미리 정해져 있습니다.
- 잠금 레버 23을 푸십시오.
-스톱장치 19와 26을 다음과 같이 설정하십시오:
마이터 / 베
벨 각도 스톱장치 설정
| 0° | 26 스톱장치를 완전히 뒤로 밑니다 |
| 45° | 19 | 스톱장치를 뒤로 돌립니다 |
| 33.9° | 19 | 스톱장치를 가운데로 돌립니다 |
- 손잡이 4에 있는 툐 암을 원하는 위치로 움직입니다.
- 잠금 레버 23을 다시 조입니다.
다양한 수직 베벨 각도 설정하기
수직의 베틼 각도는 -2°에서 +47° 범위에서 설정할 수 있습니다.
- 잠금 레버 23을 푸십시오.
-스톱장치 19 를 완전히 앞으로 돌리고 스톱장치 26을 완전히 앞으로 당입니다. 이제 모든 각도의 설정이 가능합니다.
- 손잡이 4로 툴암을 각도 표시기 25에 원하는 베틼 각도가 보일 때까지 움직입니다.
- 토암을 이 위치에서 유지한 상태로 잠금 레버 23을 . 6대시 졌祗십시오.
기계 시동
▶ 공공 배전 전압에 주의！ 공급되는 전원의 전압은 전동공구의 명판에 표기된 전압과 동일해야 합니다.
스위치 커기(그림 M 참조)
에너지를 절약하기 위해 전동공구를 사용할 경우에만스위치를 커십시오.
- 기기를 작통하려면 전원 스위치 31 을 손잡이 4 방향으로 당기십시오.
주의: 작업 안전을 위해 전원 스위치 31을 고정할 수 없으므로, 작동 중에 이를 계속 누른 채 유지해야 합니다.
반드시 레버 22 를 눌러야만이 툴암을 아래로 움직일 수 있습니다.
-그렇기 때문에 절단작업을 하려면 전원 스위치를 작동하는 것 이외에도 레버 22 를 눌러야 합니다.
스위치 끄기
- 기기의 스위치를 끄려면 전원 스위치 31을 놓으면 됩니다.
50|한국어
사용방법
절단기에 관한 일반 사항
모든 절단작업을 합 때 톱날이 텐스, 순간 고정 클램프 혹은 기기의 다른 부위에 땁지 않도록 향상 주의해야 합니다. 경우에 따라 조립된 보조 스톱을 제거하거나 제대로 조정하십시오.
톱날에 충격을 주거나 힘을 가하지 마십시오. 촉면에서 톱날에 압력을 가하지 마십시오.
휘어진 작업물에 작업하지 마십시오. 반드시 작업물은 펜스에 땐을 수 있도록 직선의 모서리가 있어야 합니다. 길-priced 작업물의 경우 끊 부위를 받쳐 주어야 합니다.
작업자의 위치 (그림 N 참조)
▶ 톱날과 일직선으로 전동공구 앞쪽에 서지 말고, 항상 톱날에 비스듬히 옮으로 서십시오. 이렇게 하면 반동이 생길 경우에 대비하여 안전합니다.
-손, 손가락, 팔을 회전하는 톓날에서 멀리 하십시오. -틀 암 작동 시 팔을 앞쪽으로 가로지르지 마십시오.
작업물 허용 크기
최대 작업물 크기:
| 마이터 / 베펄 각도 높이 x 폭 [mm] | |||
| 수평 | 수직 | 펜스에 있는 작업률 | 간격 조절자에 있는 작업률( 앞쪽으로 이동 ) |
| 0^ | 0^ | 75 x 200 | 100 x 150 |
| 45^ 0^ | 75 x 141 | 100 x 100 | |
| 0^ 45^ | 38 x 200 | - | |
| 45^ | 45^ | 38 x 141 | - |
최소 작업물 크기
( 함께 공급되는 순간 고정 클램프 37로 톱날의 왼쪽이 나 오른쪽으로 고정할 수 있는 모든 작업물): 128 x 40mm ( 길이 x 폭 )
최대 절단 깊이
펜스에 있는 작업물 (0° /0°): 75 mm
간격 조절자에 있는 작업물
(앞쪽으로 이동) (0° /0°): 100 mm
절단작업
-작업물을 크기에 맞게 고정하십시오.
-원하는 수평 또는 수직의 마이터 각도로 설정하십시오.
-전동공구의 스위치를 켜십시오.
- 레버 22를 누른 상태로 손잡이 4로 토암을 천천히 아래로 움직입니다.
-일정한 속도로 작업물에 절단작업을 하십시오
-전동공구의 스위치를 끄고나서 톓날이 완전히 정지
할 때까지 기다립니다.
- Basil 암을 천천히 위로 움직입니다.
동일한 길이의 작업물 절단하기(그림 O 참조)
동일한 길이의 작업물을 손쉽게 절단하려면 길이 조절자 27 을 사용할 수 있습니다.
길이 조절자를 톱 테이블 연장장치 15의 양쪽에 조립할 수 있습니다.
- 잠금 나사 28을 풀고 길이 조절자 27을 클램핑 나사 50 위로 젖히십시오.
- 잠금 나사 28을 다시 조입니다.
-톱 테이블 연장장치 15를 원하는 길이로 맞추십시오 (“톱 테이블 연장하기” 참조, 48 페이지).
특수한 작업물
휘어지거나 뒤근 형태의 작업물을 절단할 경우 특히 미끄러지지 않도록 주의해야 합니다. 절단선에 작업물, 펜스 그리고 톓 테이블 사이에 조금의 틈도 있어서는 안됩니다.
필요에 따라 특수한 고정대를 만들어야 합니다.
작업 표면 보호대 교환하기 (그림 P 참조)
전동공구를 장기간 사용하면 적색 작업 표면 보호대 36 이 마모될 수 있습니다.
손상된 작업 표면 보호대를 교환하십시오.
-전동공구를 작업 시 위치로 돕니다.
-볼트들 51 을 육각키 (4mm) 17 로풀고 나서 오래된 작업 표면 보호대를 빼십시오.
-새로운 오른쪽 작업 표면 보호대를 끼웁니다.
-작업 표면 보호대를 볼트들 51 로 가능한 한 오른쪽으로 끼워, 절단 동작의 전체 구간에서 톱날이 작업 표면 보호대와 접촉하지 않도록 하십시오.
-새로운 왼쪽 작업 표면 보호대도 마찬가지 방법으로 교환하십시오.
한국어|51
프로파일 몰딩(플로어 혹은 실링 몰딩)에 작업하기
프로파일 몰딩은 두 가지 방법으로 작업할 수 있습니다: 마이터 각도를 설정하고 나서 우선 쓸모 없는 목재에
-펜스에 대고 고정해서,
-톱 테이블에 평평하게 뇌어서.
플로어 물딩
다음의 도표는 플로어 몰딩에 작업하는 방법을 소개합니다.
| 설정 펜스에 대고 | 고정해서 |  | 룹 테이블에평평하게 뒤어서 |  | |
| 수직 베벨 각도 0° 45° | |||||
| 플로어 물딩 | 왼쪽 오른쪽 왼쪽 오른쪽 | ||||
| 안쪽 코너 수평 마이터 각도 | 45° 왼쪽 45° 오른쪽 | 0° | 0° | ||
| 작업물의 위치 | 톱 테이블의아래쪽 모서리 | 톱 테이블의아래쪽 모서리 | 펜스의위쪽 모서리 | 펜스의아래쪽 모서리 | |
| 작업이 완료된 작업물의 위치는 ... | ... 절단의 왼쪽 | ... 절단의 오른쪽 | ... 절단의 왼쪽 | ... 절단의 왼쪽 | |
| 바깥 코너 수평 마이터 각도 | 45° 오른쪽 45° 왼쪽 | 0° | 0° | ||
| 작업물의 위치 | 톱 테이블의아래쪽 모서리 | 톱 테이블의아래쪽 모서리 | 펜스의아래쪽 모서리 | 펜스의위쪽 모서리 | |
| 작업이 완료된 작업물의 위치는 ... | ... 절단의 왼쪽 | ... 절단의 오른쪽 | ... 절단의 오른쪽 | ... 절단의 오른쪽 | |
수직 베벨 각도 0° 45°
| 플로어 풀딩 | 왼쪽 오른쪽 왼쪽 오른쪽 | ||||
| 안쪽 코너 수평 | 마이터 각도 | 45^ 왼쪽 45^ 오른쪽 | 0^ | 0^ | |
 | 작업물의 위치 | 톱 테이블의아래쪽 모서리 | 톱 테이블의아래쪽 모서리 | 펜스의위쪽 모서리 | 펜스의아래쪽 모서리 |
| 작업이 완료된 작업물의 위치는 ... | ... 절단의 왼쪽 | ... 절단의 오른쪽 | ... 절단의 왼쪽 | ... 절단의 왼쪽 | |
| 바 Seconds 코너 수평 | 마이터 각도 | 45^ 오른쪽 45^ 왼쪽 | 0^ | 0^ | |
 | 작업물의 위치 | 톱 테이블의아래쪽 모서리 | 톱 테이블의아래쪽 모서리 | 펜스의아래쪽 모서리 | 펜스의위쪽 모서리 |
| 작업이 완료된 작업물의 위치는 ... | ... 절단의 왼쪽 | ... 절단의 오른쪽 | ... 절단의 오른쪽 | ... 절단의 오른쪽 | |
실링 몰딩 (US 표준에 따름)
실링 몰딩을 톱 테이블에 평평하게 뇌어 작업하기를 원하면, 표준 마이터 각도를 31.6° (수평)와 33.9° (수직)에 맞추어야 합니다.
다음의 도표는 실링 몰딩에 작업하는 방법을 소개합니다.
| 설정 | 펜스에 기덴상태에서 |  | 톱 테이블에평평하게 뒤어서 |  | |
| 수직 베벨 각도 0° | 33.9° | ||||
| 실링 물딩 | 왼쪽 | 오른쪽 | 왼쪽 | 오른쪽 | |
| 안쪽 코너 수평 마이터 각도 | 45° 오른쪽 | 45° 왼쪽 | 31.6° 오른쪽 | 31.6° 왼쪽 | |
| 작업물의 위치 | 펜스의아래쪽 모서리 | 펜스의아래쪽 모서리 | 펜스의위쪽 모서리 | 펜스의아래쪽 모서리 | |
| 작업이 완료된 작업물의 위치는 ... | ... 절단의 오른쪽 | ... 절단의 왼쪽 | ... 절단의 왼쪽 | ... 절단의 왼쪽 | |
| 바깥 코너 수평 마이터 각도 | 45° 왼쪽 | 45° 오른쪽 | 31.6° 왼쪽 | 31.6° 오른쪽 | |
| 작업물의 위치 | 펜스의아래쪽 모서리 | 펜스의아래쪽 모서리 | 펜스의아래쪽 모서리 | 펜스의위쪽 모서리 | |
| 작업이 완료된 작업물의 위치는 ... | ... 절단의 오른쪽 | ... 절단의 왼쪽 | ... 절단의 오른쪽 | ... 절단의 오른쪽 | |
| 실링 물딩 | 왼쪽 | 오른쪽 | 왼쪽 | 오른쪽 | |
안쪽 코너 수평  | 마이터 각도 | 45^ 오른쪽 | 45^ 왼쪽 | 31.6^ 오른쪽 | 31.6^ 왼쪽 |
| 작업물의 위치 | 펜스의아래쪽 모서리 | 펜스의아래쪽 모서리 | 펜스의위쪽 모서리 | 펜스의아래쪽 모서리 | |
| 작업이 완료된 작업물의 위치는 ... | ... 절단의 오른쪽 | ... 절단의 왼쪽 | ... 절단의 왼쪽 | ... 절단의 왼쪽 | |
바깥 코너 수평  | 마이터 각도 | 45^ 왼쪽 | 45^ 오른쪽 | 31.6^ 왼쪽 | 31.6^ 오른쪽 |
| 작업물의 위치 | 펜스의아래쪽 모서리 | 펜스의아래쪽 모서리 | 펜스의아래쪽 모서리 | 펜스의위쪽 모서리 | |
| 작업이 완료된 작업물의 위치는 ... | ... 절단의 오른쪽 | ... 절단의 왼쪽 | ... 절단의 오른쪽 | ... 절단의 오른쪽 | |
Bosch Power Tools 1 609 92A 2HL | (23.1.17)
52|한국어
기본 세팅의 확인과 조절하기
정밀한 절단작업을 하려면 전동공구를 집중적으로 사용하고 나서 그 기본 세팅 사항을 확인해 보고 필요에 따라 다시 조절해야 합니다.
이 경우 경험이 있어야 하고 해당하는 특수공구가 필요합니다.
보쉬 지정 서비스 센터에서 작업을 올바르고 신속하게 처리합니다.
표준 베펄 각도 0° (수직) 조절하기
-전동공구를 작업 시 위치로 듣니다.
-톱테이블 30을 0° 표시 홈 29로 돌립니다. 이때 레버 10이 표시 홈에 확실히 걸려야 합니다.
확인하기 : (그림 Q1 참조)
- 각도기를 90° 에 맞추고 나서 톱 테이블 30 위에 올려 놓으십시오.
각도기가 톱날 34의 전체 길이와 똑같이 접해 있어야 합니다.
조절하기 : ( 그림 Q2 참조 )
- 잠금 레버 23을 푸십시오.
-스톱장치 26을 완전히 뒤로 믿니다.
- 멈춤 나사 53의 잠금 너트를 시중에서 구매가 가능 한 링스패너나 양구 스패너 (13 mm) 로 풀어 줍니다
-각도기의 레그가 톱날과 완전히 일직선이 될 때까지 멈춤 나사를 돌려 끼우거나 빼십시오.
- 잠금 레버 23을 다시 조입니다.
-그리고 나서 멈춤 나사 53의 잠금 너트를 다시 조입니다.
조정한 후에도 각도 표시기 25가 눈금 24의 0° 표시와 일직선에 있지 않으면 시중에서 구매가 가능한 십자 드라이버로 나사 52를 풀고 0° 표시를 따라 각도 표시기를 맞추십시오.
표준 베텔 각도 45° (수직) 조절하기
-전동공구를 작업 시 위치로 돕니다
- 톱 테이블 30을 0° 표시 홈 29로 돌립니다. 이때 레버 10이 표시 홈에 확실히 걸려야 합니다.
-스톱장치 19 를 완전히 뒤로 돌립니다.
- 잠금 레버 23을 풀고 손잡이 4로 툴암을 끝까지 왼 쪽으로 (45°) 움직입니다.
확인하기 : (그림 R1 참조)
- 각도기를 45° 에 맞추고 나서 톱 테이블 30 위에 올려 놓으십시오.
각도기가 톱날 34의 전체 길이와 똑같이 접해 있어야 합니다.
조절하기 : (그림 R2 참조)
- 멈춤 나사 54의 잠금 너트를 시중에서 구매가 가능한 링스패너나 양구 스패너 (13 mm) 로 풀어 줍니다.
-각도기의 레그가 톱날과 완전히 일직선이 될 때까지 멈춤 나사를 돌려 끼우거나 빼십시오.
- 잠금 레버 23을 다시 조입니다.
-그리고 나서 멈춤 나사 54의 잠금 너트를 다시 조 이십시오.
설정한 후에 각도 표시기 25가 눈금 24의 45° 표시와 일직선 상에 있지 않으면, 우선 베�ョ벌 각도의 0° 설정과 각도 표시기를 확인해 보십시오. 그리고 나서 45° 베�ョ벌 각도의 설정을 반복하십시오.
수평의 마이터 각도용 눈금 맞추기
-전동공구를 작업 시 위치로 듣니다
- 톱 테이블 30을 0° 표시 홈 29까지 돌립니다. 레 버 10은 표시 홈에 확실히 걸려야 합니다.
확인하기 : (그림 S1 참조)
-각도기를 90°로 맞추고 나서 톱 테이블 30의 펜스 6과 톱날 34 사이에 놓으십시오.
각도기가 톱날 34의 전체 길이와 똑같이 접해 있어야 합니다.
조절하기 : ( 그림 S2 참조 )
- 4 개의 세팅 나사 55 를 모두 육각키 (4 mm) 17 로 풀고 나서, 각도기 끝면이 톤날이 전체 구간에서 일직선 상에 있을 때까지 톤 테이블 30 을 눈금 13 과 함께 돌리십시오.
-볼트를 다시 짝 조입니다.
각도 표시기 12가 조절 후에도 눈금13의 0° 표시와 일치하지 않을 경우, 나사 56을 십자형 스크류 드라이 버로 풀고 각도 표시기를 0° 표시에 맞게 맞추십시오.
운반(그림 T 참조)
전동공구를 운반하기 전에 다음의 조치를 취해야 합니다:
- 운반 안전장치 20이 완전히 안으로 들어갈 때까지 툴암을 아래로 누르십시오.
-톱 테이블 연장장치 15 를 끝까지 안쪽으로 밀고 나서 고정하십시오 ( 잠금 레버 14 를 아래로 누르십시오 ).
-수직의 베헬 각도를 0° 로 맞추고 나서 잠금 레버 23 을 조이십시오.
-톱 테이블 30 을 끝까지 오른쪽으로 돌리고 나서 잠금 손잡이 9 를 조이십시오.
-전원 코드를 벨크로 스트랩 57로 함께 묶으십시오.
-전동공구에 고정되어 있지 않은 모든 액세서리 부품을 빼십시오.
사용하지 않는 톱날들은 운반할 때 가능하면 케이스에 넣어 잠가 두십시오.
- 전동공구를 운반할 때 운반용 손잡이 3 을 잡거나 톱테이블에서는 측면으로 홈 파인 잡는 부위 16 쪽을 잡으십시오.
▶ 전동공구를 운반할 경우 반드시 운반장치를 사용하고 절대로 안전장치를 사용하면 안됩니다.
ภาษาไทย|53
보수 정비 및 서비스
보수 정비 및 유지
▶ 전동공구를 보수 정비하기 전에 반드시 콘센트에서 전원 플러그를 뼐십시오.
연결 코드를 교환해야 할 경우 안전을 기하기 위해 보쉬사나 보쉬 지정 전동공구 서비스 센터에 맡겨야 합니다.
클리닝
안전한 작업을 위해 전동공구와 통풍구를 항상 깨끗이 유지해야 합니다.
하부 안전반은 항상 자유로이 움직이고 저절로 닫힐 수 있어야 합니다. 그렇기 때문에 하부 안전반 주위를 항상 깨끗이 해야 합니다.
매번 작업을 마치고 나서 분진과 톱밥을 압력 공기로 붙어 내거나 브러시를 사용하여 제거하십시오 . 롤러 35 를 정기적으로 닦아 주십시오 .
별매 액세서리
| 제품 번호 | |
| 순간 고정 클램프 | 1 609 B02 585 |
| 먼지 백 | 1 609 B01 716 |
| 먼지 백용 각도 어댑터 | 1 609 B01 613 |
통날
| 통날 직경 | 통날 내경 | 통니 수 | |||
| AUS | 305 | 25.4 | 60 | 2 608 | 673 049 |
| KOR | 305 | 25.4 | 100 | 1 609 | B01 739 |
| CN, IN | 305 | 25.4 | 120 | 2 608 | 642 207 |
보쉬 AS 및 고객 상담
보쉬는 귀하의 제품 및 수리에 관한 문의를 받고 있습니다.
AS 센터 정보 및 제품에 대한 고객 상담은 하기 고객 콜센터 및 이메일 상담을 이용해주시기 바랍니다.
고객 콜센터 : 080-955-0909
이메일 상담 :
Bosch-pt.hotline@kr.bosch.com
문의나 대체 부품 주문 시에는 반드시 제품 네임 플레이트에 있는 10 자리의 부품번호를 알려 주십시오.
Bosch Korea, RBKR
기기와 액세서리 및 포장 등은 친환경적인 방법으로 재활용할 수 있도록 분류하십시오.
전동공구를 가정용 쓰레기로 처리하지 마십시오!
위 사항은 사전 예고 없이 변경될 수도 있습니다.
