Loại sản phẩm	Máy cưa góc
Số Model	GCM 12 MX Professional
Công suất định mức	1800 W
Tốc độ không tải	4300 min⁻¹
Trọng lượng (EPTA 01:2014)	20.7 kg
Đường kính lưỡi cưa	305 mm
Độ dày thân lưỡi	1.7 – 2.62 mm
Đường kính lỗ lắp	25.4 mm
Chiều sâu cắt tối đa (0°/0°)	75 mm (thanh chắn), 100 mm (chặn khoảng cách)
Kích thước phôi tối đa (0°/0°)	75 x 200 mm (thanh chắn), 100 x 150 mm (chặn khoảng cách)
Phạm vi góc cắt chéo	-52° đến +52°
Phạm vi góc vát	-2° đến +47°
Cấp bảo vệ	II (Cách điện kép)
Hút bụi	Túi bụi tích hợp và bộ chuyển đổi máy hút bụi ngoài
Bộ phận che lưỡi tự động thu hồi	Có
Khóa trục chính	Có (để thay lưỡi)
Khóa an toàn vận chuyển	Có
Phần mở rộng bàn cưa	Trái và phải, có thể điều chỉnh
Kẹp vật liệu	Bao gồm
Công tắc bật/tắt	Không khóa, nhấn để chạy

Câu hỏi thường gặp - GCM 12 MX Professional BOSCH

Làm thế nào để thay lưỡi cưa trên máy GCM 12 MX?

Đầu tiên, rút phích cắm máy. Nhấn cần 22 và nghiêng tấm che lưỡi tự động thu hồi lên. Nới lỏng vít cố định 42 bằng cờ lê lục giác 4 mm. Kéo tấm che và tấm che phủ về phía sau. Nhấn khóa trục chính 21 và xoay vít lục giác 44 theo chiều kim đồng hồ (ren trái) bằng cờ lê lục giác 6 mm để tháo. Tháo mặt bích kẹp và lưỡi cũ. Lắp lưỡi mới với hướng răng đúng, sau đó lắp lại theo thứ tự ngược lại.

Làm thế nào để điều chỉnh góc cắt chéo?

Nới lỏng núm khóa 9. Đối với các góc tiêu chuẩn (0°, 15°, 22.5°, 31.6°, 45°), kéo cần 10 và xoay bàn cưa đến vị trí chặn mong muốn. Đối với góc bất kỳ, kéo cần 10 và đẩy chốt ghi nhớ góc chéo 11 xuống phía trước để giải phóng bàn, sau đó xoay bàn đến góc mong muốn bằng núm khóa. Siết chặt núm 9 trước khi cắt.

Làm thế nào để đặt góc vát?

Nới lỏng cần kẹp 23. Đối với các góc vát tiêu chuẩn (0°, 45°, 33.9°), điều chỉnh chốt chặn 19 hoặc 26 tương ứng. Đối với góc bất kỳ, xoay chốt chặn về phía trước hết cỡ và nghiêng cánh tay máy bằng tay cầm 4 cho đến khi chỉ thị góc hiển thị góc mong muốn. Siết chặt cần kẹp 23.

Có thể cắt những vật liệu nào bằng máy này?

Máy được thiết kế để cắt gỗ cứng và gỗ mềm, ván dăm và ván sợi. Với lưỡi cưa phù hợp, máy cũng có thể cắt nhôm định hình và nhựa. Không sử dụng lưỡi HSS. Luôn tuân thủ hướng dẫn sử dụng và an toàn.

Làm thế nào để kết nối máy hút bụi?

Bạn có thể gắn túi bụi đi kèm trực tiếp vào ống phoi 41. Để hút bụi bên ngoài, tùy chọn lắp bộ chuyển đổi hút bụi 2 và kết nối ống máy hút bụi. Đảm bảo máy hút bụi phù hợp với vật liệu. Thường xuyên làm trống túi bụi để duy trì hiệu suất.

Làm thế nào để vận chuyển máy cưa an toàn?

Nhấn cần 22 và đẩy cánh tay máy xuống cho đến khi khóa an toàn vận chuyển 20 gài hoàn toàn. Trượt các phần mở rộng bàn cưa vào và khóa. Đặt góc vát về 0° và siết chặt cần kẹp. Xoay bàn cưa đến chốt chặn bên phải và siết chặt núm khóa. Quấn dây nguồn và cố định bằng dây Velcro. Mang bằng tay cầm vận chuyển 3 hoặc tay cầm lõm 16.

Làm thế nào để bảo dưỡng và vệ sinh máy cưa?

Rút phích cắm trước khi vệ sinh. Giữ các khe thông gió sạch sẽ. Đảm bảo tấm che lưỡi tự động thu hồi di chuyển tự do. Sau mỗi lần sử dụng, thổi sạch bụi bằng khí nén hoặc dùng chổi. Vệ sinh con lăn 35 thường xuyên. Kiểm tra và thay thế tấm chèn nếu bị mòn. Đưa máy đến trung tâm dịch vụ Bosch để sửa chữa nội bộ.

Cần thực hiện các biện pháp an toàn nào?

Luôn đeo kính bảo hộ, dụng cụ bảo vệ tai và khẩu trang chống bụi. Giữ tay xa lưỡi cưa. Sử dụng kẹp vật liệu cho phôi nhỏ. Không bao giờ đứng thẳng hàng với lưỡi cưa. Đảm bảo bộ phận che hoạt động bình thường. Ngắt nguồn điện trước khi bảo trì. Sử dụng thiết bị chống dòng rò (RCD) khi vận hành trong điều kiện ẩm ướt.

Có thể cắt phào chỉ mái nhà (crown moulding) bằng máy này không?

Có, phào chỉ mái nhà có thể được cắt bằng cách đặt dựa vào thanh chắn hoặc đặt nằm phẳng. Đối với cắt phẳng, đặt góc vát 33.9° và góc chéo 31.6° trái hoặc phải tùy theo góc tường. Tham khảo bảng trong sách hướng dẫn để biết vị trí chính xác. Luôn thực hiện cắt thử trên phế liệu trước.

Làm thế nào để điều chỉnh góc vát 0° nếu không chính xác?

Đặt bàn cưa vào vị trí chặn 0° và đảm bảo cần gài. Nới lỏng cần kẹp 23. Sử dụng thước đo góc đặt 90° so với lưỡi cưa. Điều chỉnh vít chặn 53 (cờ lê 13 mm) cho đến khi thước đo song song. Siết chặt cần kẹp và đai ốc hãm. Nếu chỉ thị lệch, nới lỏng vít 52 và căn chỉnh về vạch 0°.

HƯỚNG DẪN NGƯỜI DÙNG GCM 12 MX Professional BOSCH

Tiếng Việt ..... Trang 76

4

GCM 12 MX

6

Các Nguyên Tắc An Toàn

Cảnh báo tổng quát cách sử dụng an toàn dụng cụ điện cảm tay

CẢNH BÁO

Khi sử dụng dụng cụ điện, người sử dụng phải luôn luôn tuân theo

các cách để phòng an toàn cơ bản để làm giảm nguy cơ cháy, diện giut hay gây thuống tích cho bản thân, kê cá việc sau đây.

Đọc tất cả các hướng dẫn này trước khi dự định thử vận hành sản phẩm này và hãy giữ lại các hướng dẫn này.

Thuật ngữ “dụng cụ điện” trong phần cánh báo là để cấp đến sự sử dụng dụng cụ điện, loại hoạt động bằng nguồn điện chính (có dây cẩm điện) và hoạt động bằng pin (không có dây cẩm điện).

Khu vực làm việc an toàn

▶ Giữ nơi làm việc sạch và đủ ánh sáng. Nơi làm việc bùa bôn và tối tăm dễ gây ra tai nạn.
▶ Không vận hành dụng cụ điện cấm tay trong môi trường dễ gây nổ, chàng hạn như nơi có chất lỏng dễ cháy, khí đốt hay rác. Dụng cụ điện cấm tay tạo ra các tia lửa nên có thể làm rác bên cháy hay bốc khói.
- Không để trẻ em hay người đến xem đúng gần khi vận hành dụng cụ điện cảm tay. Sự phân tâm có thể gây ra sự mất điều khiển.

An toàn về điện

▶ Hích cắm của dụng cụ điện cấm tay phải thích hợp với ố cấm. Không bao giờ được cải biến lại phích cấm dưới mọi hình thức. Không được sử dụng phích tiếp hợp nối tiếp đất (dây mát). Phích cắm nguyên bản và ố cấm đúng loại sẽ làm giảm nguy cơ bị diện giut.
Tránh không để thân thể tiếp xúc với đất hay các vật có bề mặt tiếp đất như đường ống, lò suời, hàng rào và tủ lạnh. Có nhiều nguy cơ bị điện giut hơn nếu cơ thể ban bị tiếp hay nối đất.
▶ Không được để dụng cụ điện cấm tay ngoài mưa hay ở tỉnh trạng ẩm ướt. Nước vào máy sẽ làm tăng nguy cơ bị điện giụt.
▶ Không được làm dụng dây dẫn diện. Không bao giờ được nằm dây dẫn để xách, kéo hay rút phích cảm dụng cụ diện cảm tay. Không để dây gán nơi có nhiệt độ cao, dấu nhớt, vật nhọn bén hay bộ phận chuyển động. Làm hỏng hay cuộn rối dây dẫn làm tăng nguy cơ bị diện giụt.
▶ Khi sử dụng dụng cụ điện cấm tay ngoài trời, dùng dây nối thích hợp cho việc sử dụng ngoài trời. Sử dụng dây nối thích hợp cho việc sử dụng ngoài trời làm giảm nguy cơ bị điện giut.
▶ Nếu việc sử dụng dụng cụ điện cấm tay ở nơi âm ướt là không thể tránh được, dùng thiết bị ngắt mạch tự động (RCD) bảo vệ nguồn. Sử dụng thiết bị thiết bị ngắt mạch tự động RCD làm giảm nguy cơ bị điện giut.

An toàn cá nhân

Hây tỉnh táo, biết rõ minh đang làm gì và hây sử dụng ý thức khi vận hành dụng cụ điện cảm tay. Không sử dụng dụng cụ điện cảm tay khi đang một môi hay đang bị tác động do chất gây nghiện, rượu hay được phẩm gây ra. Một thoáng mất tập trung khi đang vận hành dụng cụ điện cảm tay có thể gây thương tích nghiêm trọng cho bản thân.
▶ Sử dụng trang bị bảo hộ cá nhân. Luôn luôn deo kính bảo vệ mắt. Trang bị bảo hộ như khấu trang, giày chống trot, nón bảo hộ, hay dụng cụ bảo vệ tai khi được sử dụng đúng nơi đúng chỗ sẽ làm giảm nguy cơ thương tật cho bản thân.
▶ Phòng tránh máy khởi động bất ngò. Bảo đảm công tắc máy ở vị trí tất trước khi cấm vào nguồn điện và/hay lắp pin vào, khi nhắc máy lên hay khi mang xác máy. Ngáng ngón tay vào công tắc máy để xách hay kích hoạt dụng cụ diện cấm tay khi công tắc ở vị trí mô dễ dẫn đến tai nạn.
▶ Lấy mọi chia hay khóa điều chỉnh ra trước khi mở diện dụng cụ diện cảm tay. Khóa hay chia

Tiếng Việt|77

còn gắn dính vào bộ phận quay của dụng cụ điện cẩm tay có thể gây thương tích cho bản thân.

▶ Không rurơn người. Luôn luôn giữ tư thể đúng thích hợp và thăng bằng. Điều này tạo cho việc điều khiển dụng cụ điện cấm tay tốt hơn trong mọi tình huống bắt ngò.
▶ Trang phục thích hợp. Không mặc quân áo rộng lùng thùng hay mang trang sức. Giữ tóc, quản áo và găng tay xa khởi các bộ phận chuyên động. Quân áo rộng lùng thùng, đô trang sức hay tóc dài có thể bị cuốn vào các bộ phận chuyên động.
▶ Nếu có các thiết bị đi kèm để nối máy hút bụi và các phụ kiện khác, bảo đảm các thiết bị này được nối và sử dụng tốt. Việc sử dụng các thiết bị gom hút bụi có thể làm giám các độc hại liên quan đến bụi gây ra.

Sử dụng và bảo dưỡng dụng cụ điện cấm tay

▶ Không được ép máy. Sử dụng dụng cụ điện cấm tay đúng loại theo đúng ứng dụng của bạn. Dụng cụ điện cấm tay đúng chức năng sẽ làm việc tốt và an toàn hơn theo đúng tiến độ mà máy được thiết kế.
▶ Không sử dụng dụng cụ điện cảm tay nếu như công tắc không tất và mở được. Bắt kỳ dụng cụ điện cảm tay nào mà không thể điều khiển được bằng công tắc là nguy hiểm và phải được sửa chữa.
▶ Rút phích cấm ra khởi nguồn điện và/hay pin ra khởi dụng cụ điện cấm tay trước khi tiến hành bất kỳ điều chỉnh nào, thay phụ kiện, hay cắt dụng cụ điện cấm tay. Các biện pháp ngăn ngừa như vậy làm giảm nguy cơ dụng cụ điện cấm tay khởi động bất ngò.
Cắt giữ dụng cụ điện cấm tay không dùng tới nơi trẻ em không lấy được và không cho người chưa từng biết dụng cụ điện cấm tay hay các hướng dẫn này sử dụng dụng cụ điện cấm tay. Dụng cụ điện cấm tay nguy hiểm khi ở trong tay người chưa được chỉ cách sử dụng.
Bảo quản dụng cụ điện cấm tay. Kiểm tra xem các bộ phận chuyển động có bị sai lệch hay kẹt, các bộ phận bị rạn nứt và các tỉnh trạng khác có thể ảnh hưởng đến sự vận hành của máy. Nếu bị hư hỏng, phải sửa chữa máy trước khi sử dụng. Nhiều tai nạn xây ra do báo quản dụng cụ điện cấm tay tối.
▶ Giữ các dụng cụ cắt bên và sạch. Báo quán đúng cách các dụng cụ cắt có cạnh cắt bên làm giảm khả năng bị kẹt và dễ điều khiển hơn.
▶ Sử dụng dụng cụ điện cấm tay, phụ kiện, dấu cải v. v., đúng theo các chỉ dẫn này, hãy lưu ý đến điều kiện làm việc và công việc phải thực hiện. Sử sử dụng dụng cụ điện cấm tay khác với

mục đích thiết kế có thể tạo nên tình huống nguy hiểm.

Bảo dưỡng

Đưa dụng cụ điện cấm tay của bạn đến thợ chuyên môn để bảo dưỡng, chỉ sử dụng phụ tùng đúng chủng loại để thay. Điều này sẽ đảm bảo sự an toàn của máy được giữ nguyên.

Cảnh Báo An Toàn cho Máy Cưa và Cắt Góc

▶ Không bao giờ được đúng lên trên dụng cụ điện. Có thể xảy ra thương tích nghiêm trọng khi dụng cụ điện bị lật nghiêng hay khi vô ý chạm vào lưới cửa.
Đảm bảo chấn bảo vệ lưới hoạt động đúng cách và có thể chuyển động tự do. Không bao giờ được kepada chấn bảo vệ một chỗ trong khi kéo thụt vào.
▶ Không bao giờ được gỗ các phân thừa, đảm bảo v.v.. ra khởi phạm vi cắt khi máy đang hoạt động. Luôn luôn đầy cần máy trở về vị trí số không trước và sau đó tất máy.
▶ Đầy lưới cưa cho ăn vào vật gia công chỉ khi đã mở máy. Nếu không có nguy cơ bị hư hỏng do lực dội ngược khi lưới cưa bị lên chặt trong vật gia công.
▶ Giữ tay nằm khô ráo, sạch sẽ, và không dính dấu hay mỡ. Mõ, dấu nhớt làm tay nằm trơn trợt, làm mất sự điều khiển máy.
Cho dụng cụ điện hoạt động chỉ khi phạm vi hoạt động của vật gia công đã thông thoáng, không còn bắt cứ dụng cụ điều chỉnh, đảm gỗ vụn v.v.. nào nữa. Các mảnh gỗ nhỏ hay các vật dụng khác chạm vào lưới cửa đang quay, chúng có thể văng đập vào người vận hành máy ở tốc độ cao.
▶ Giữ cho sàn nhà không có đảm bào và phần thừa của vật liệu. Bạn có thể bị vấp phải hay trượt chân.
▶ Luôn luôn kép chất vật gia công. Không được cắt vật gia công quá nhỏ không thể kép được. Nếu không, khoảng cách từ tay của bạn đến lưới cửa đang quay là quá nhỏ.
▶ Chỉ sử dụng máy để cất các vật liệu được liệt kê trong phân Dành Đế Sử Dụng. Nếu không, máy có thể phải chịu sự quá tải.
▶ Nếu giả sử lưới của bị chèn chặt, tất ngay máy và giữ vật gia công cho đến khi lưới của đã ngừng hoàn toàn. Để tránh sự đội ngược, có thể không nên di chuyển vật gia công cho đến sau khi máy đã dùng hoạt động hoàn toàn. Khắc phục nguyên nhân gây ra sự chèn chặt lưới của trước khi cho máy hoạt động trở lại.

78 | Tiếng Việt

▶ Không được sử dụng lưới cửa còn, nút, cong hay đã bị hỏng. Lưới cửa không bên hay mài đã không đúng cách tạo ra mạch cửa hep dẫn đến sự ma sát quá mức, lưới cửa bị chèn chất và đội ngược.
▶ Hây luôn sử dụng các lưới cửa với kích cỡ chính xác và với lỗ khoan phù hợp (ví dụ hình thoi hoặc hình tròn). Lưới cửa không phù hợp với phần lắp ráp của cửa sẽ chạy lệch tâm, gây mất điều khiển.
▶ Không được sử dụng lưới của thép gió (HSS). Những loại lưới của như vậy có thể vô dễ dàng.
▶ Không được chạm vào lưới cửa sau khi vừa hoạt động xong, trước khi lưới cửa đã người. Lưới cửa trở nên rất nóng trong lúc hoạt động.
▶ Không bao giờ được để cho máy hoạt động mà không có thanh chèn. Thay thanh chèn đã bị hòng. Thanh chèn mà không hoàn háo, lưỡi cưa có thể gây ra thương tích.
▶ Kiểm tra dây cấp dẫn điện thường xuyên và sự sửa chữa dây cấp bị hỏng chỉ được thông qua một đại lý ủy quyền dịch vụ khách hàng dụng cụ điện Bosch. Thay dây cấp nối dài bị hư hỏng. Điều này sẽ đảm bảo cho sự an toàn của dụng cụ điện được giữ nguyên.
Bảo quản an toàn cho máy khi không sử dụng. Nơi bảo quản máy phải khô ráo và có thể khóa lại được. Điều này phòng tránh cho máy không bị hư hại khi lưu kho, và ngăn người chưa được học cách sử dụng vận hành.
▶ Kẹp chặt vật gia công. Vật gia công được kép bằng một thiết bị kép hay bằng êtô thì vững chắc hơn giữ bằng tay.
▶ Không bao giờ rời khởi máy trước khi máy đã hoàn toàn dùng hẩn. Các dụng cụ cắt vấn đang còn chạy có thể gây thương tích.
▶ Không bao giờ được sử dụng máy có dây dẫn bị hỏng. Không được chạm vào dây dẫn bị hỏng và kéo phích cắm diện nguồn ra trong lúc vận hành mà dây dẫn bị hỏng. Dây dẫn bị hỏng làm tăng nguy cơ bị điện giụt.

Các Biêu Tượng

Các biểu tượng sau đây có khả năng diễn đạt ý nghĩa về cách sử dụng dụng cụ điện cẩm tay của ban. Xin vui lòng ghi nhận các biểu tượng và ý nghĩa của chúng. Sự hiểu đúng các biểu tượng sẽ giúp bạn sử dụng máy một cách tốt và an toàn hơn.

Biểu tượng và ý nghĩa của chúng

▶ Đế tay tránh khởi phạm vi cất khi máy đang hoạt động. Có nguy cơ gây thương tích khi chạm vào lưới cửa.

▶ Hãy mang mặt nạ chống bụi.

▶ Hây mang kính bảo hộ.

▶ Hấy mang dụng cụ bảo vệ tai. Đế tai trấn tiếp xúc với tiếng ôn có thể làm mất thính giác.

▶ Phạm vi nguy hiểm! Đế tay, ngón tay hay cánh tay ra xa khởi phạm vi này.

Hãy tuân thủ kích thước của lưới của. Đường kính lỗ phải vừa vận với trục máy của dụng cụ, không bị lòng lẻo. Không được sử dụng bộ phận thu nhỏ hay bộ nối.

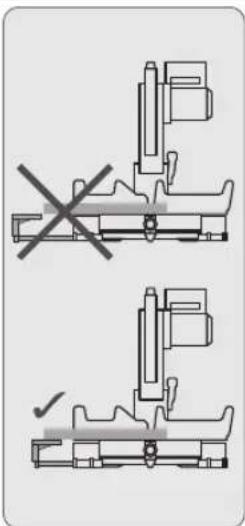

▶ Luôn luôn điều chỉnh bàn cửa mở rộng đúng cách để đệm lót hay kê dỡ dấu còn để tự do của các vật gia công dài. Vật gia công không được kê dỡ đúng cách có thể bị vông xuống trong lúc cửa. Việc này có thể dẫn đến thương tích hay làm hư hỏng dụng cụ điện.

Tiếng Việt|79

Biểu tượng và ý nghĩa của chúng

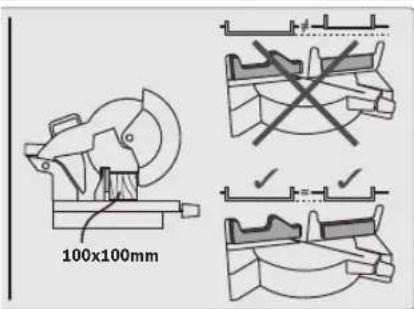

▶ Khi cửa luôn nhớ gắn cử định khoảng cách vào. Không có cử định khoảng cách, bề mặt tiếp xúc sẽ quá nhỏ, và vật gia công không thể đủ an toàn để cửa.

Đế cửa vật gia công cao hơn 75 mm, phải gắn cử định khoáng cách vào vị trí phía trước và ở cả hai bên.

Cử định khoảng cách phải luôn luôn thẳng hàng với nhau để sao cho có được bề mặt tiếp xúc của vật gia công được đều.

Đế điều chỉnh các góc vát theo ngẫu nhiên, bàn cửa phải di động tự do và mẫu khóa không chế góc vát phải được khóa lại.

- Kéo cân ① và cùng lúc dầy máu khóa không chế góc vát ② hướng xuống về phia trước.

Góc xiên được thiết lập của cân máy được khóa lại.

Cân kep mô:

Các góc xiên có thể điều chỉnh được.

Mô Tả Sản Phẩm và Đặc Tính Kỹ Thuật

Đọc ký mọi cảnh báo an toàn và mọi hướng dẫn. Không tuân thủ mọi cảnh báo và hướng dẫn được liệt kê dưới đây có thể bị điện giut, gây cháy và/hay bị thương tật nghiệm trọng.

Dành sử dụng cho

Dung cụ điện được thiết kế để làm máy đặt cố định dùng để cắt loại gỗ cứng, gỗ mềm và cho vấn ghép, ván xo ép theo chiếu dài, chiếu ngang. Ô đây, các góc vát tử -52° đến +52° cũng như các góc xiên tử -2° đến +47° đều có thể thực hiện được.

Khi sử dụng lưới của thích hợp, việc của nhóm định hình và nhựa cũng có thể được.

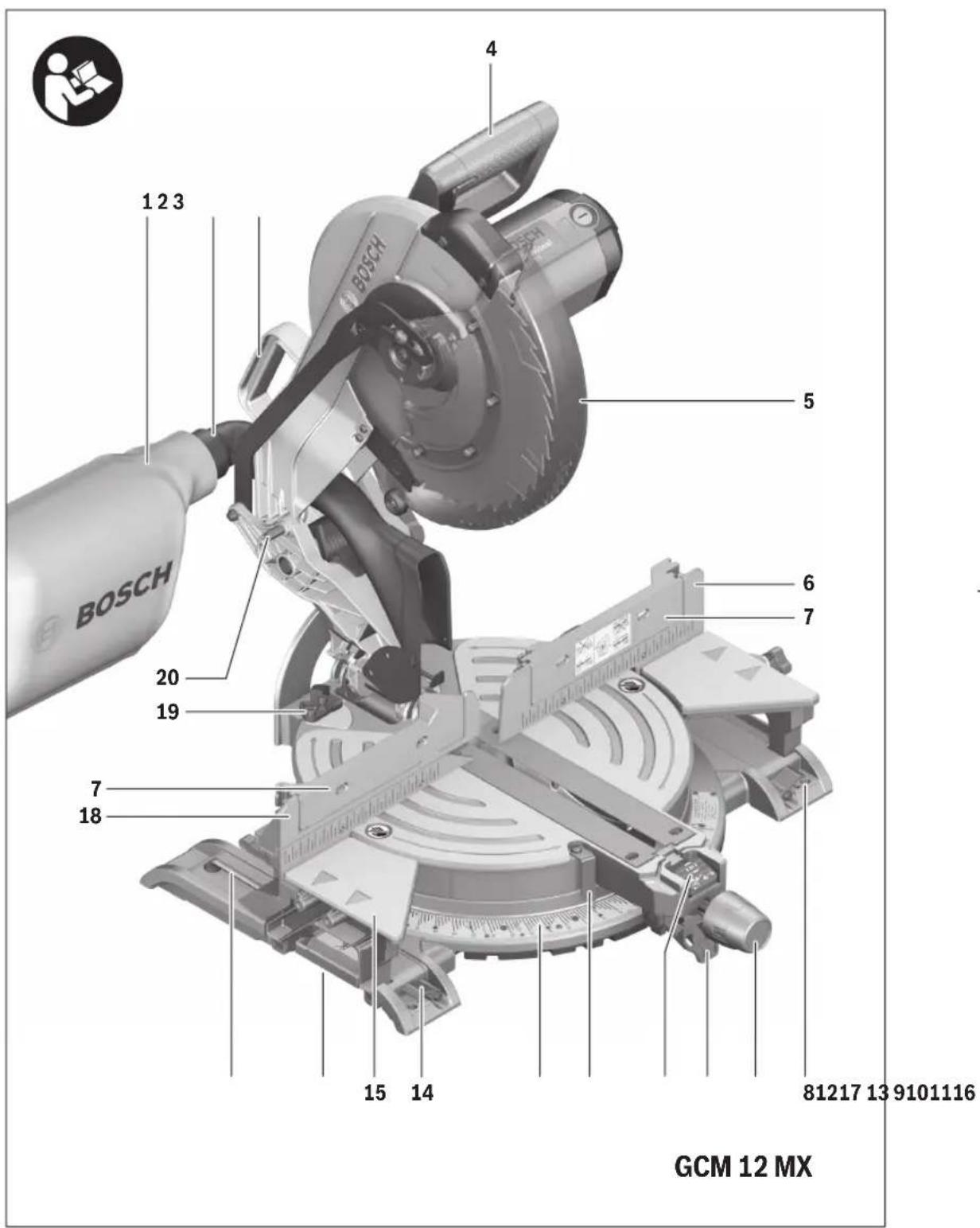

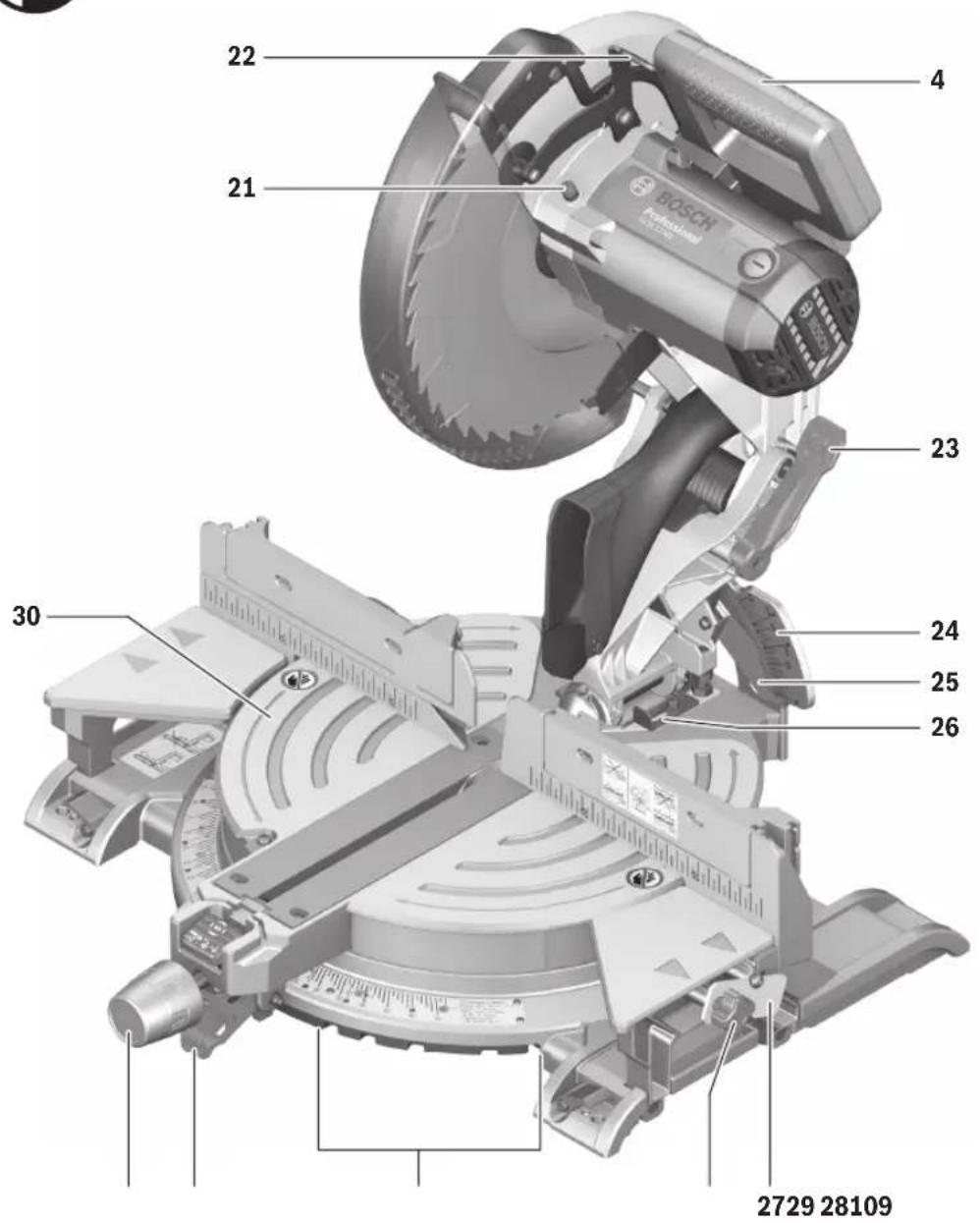

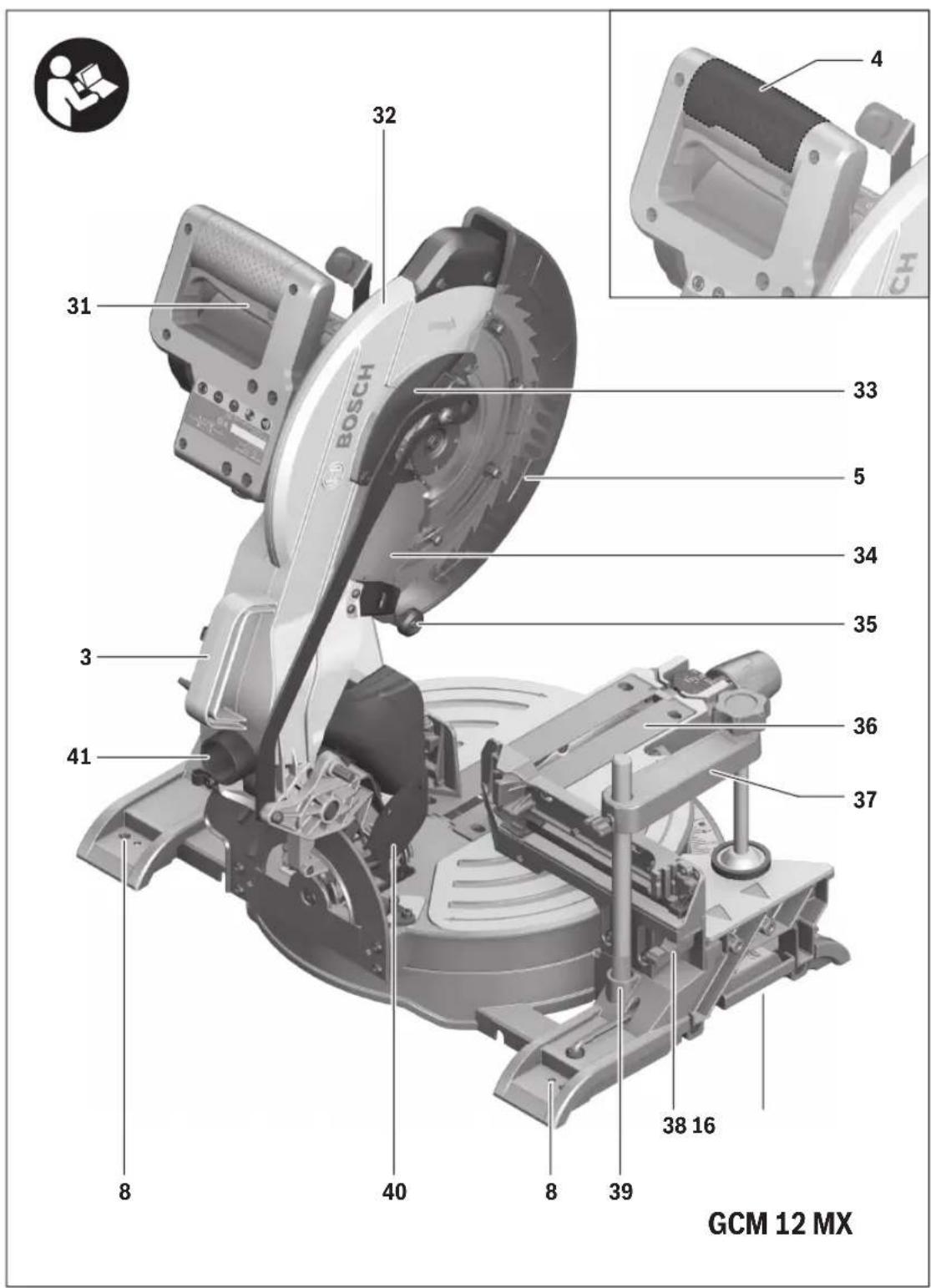

Biểu trưng của sản phẩm

Sự đánh số các biểu trưng của sản phẩm là để tham khảo hình minh họa của máy trên trang hình ảnh.

1 Túi chứa bụi
2 Bộ phận hút ghép nối
3 Tay nằm dùng khi di chuyển
4 Tay Năm
5 Chấn đàn hồi bảo vệ lưới
6 Thanh chăn
7 Cử định khoáng cách di chuyển được
8 Lỗ lắp bắt
9 Núm khóa dành cho các góc vát khác nhau (ngang)

10 Cân điều chỉnh góc vát (ngang)
11 Mẫu khóa không chế góc vát
12 Vạch chỉ độ góc (ngang)
13 Thuốc đo góc vát (ngang)
14 Cân kẹp cố định bản của mô rộng
15 Bàn Cưa mở rộng
16 Chỗ lôm đế nấm
17 Chìa vǎn sáu cạnh (6 mm/4 mm)
18 Chán điều chỉnh được
19 Cữ chặn 45° và 33,9° góc vát tiêu chuẩn
20 Khóa an toàn dùng khi di chuyển
21 Khóa trục
22 Cán nhà cân máy
23 Cân kẹp cho mọi góc xiên
24 Thước đo góc xiên (đúng)
25 Vạch chỉ độ góc (đúng)
26 Cử chặn 0° góc xiên tiêu chuẩn
27 Cõ chăn chiếu dài
28 Vít khóa thanh chăn vật liệu
29 Mẫu khóa không chế góc vát

80 | Tiếng Việt

30 Bàn cửa
31 Công tắc Tất/Mồ
32 Chấn bảo vệ lưới
33 Nắp chụp
34 Luōi cua
35 Bánh lăn
36 Thanh chèn
37 Gá kép nhanh
38 Cân kẹp của chấn điều chỉnh được
39 Lõ để gắn gá kep nhanh
40 Bộ phận dẫn phoi
41 Bộ phận tổng mặt của
42 Vít bắt cố định trước (nắp chụp/chấn đàn hồi bảo vệ lưới)
43 Chụp bảo vệ
44 Vít dâu có lô sáu cạnh để cố định lưới của
45 Bích kẹp
46 Bích kep trong
47 Nơi nấm nắp chụp
48 Bu-long tai chuôn
49 Thanh ren
50 Vít bát cố định thanh chăn vật liệu
51 Vít bát thanh chèn
52 Vít bắt vạch chỉ độ góc (đúng)
53 Vít chặn cố định cho góc xiên 0 ° (đúng)
54 Vít chăn cố định cho góc xiên 45° (đúng)
55 Vít định vị của thước chia độ 13 cho các góc vát
56 Vít bắt vạch chỉ độ góc (ngang)
57 Dải khóa dán dính

Phụ tùng được trình bày hay mô tả không phải là một phần của tiêu chuẩn hàng hóa được giao kèm theo sản phẩm. Bạn có thể tham khảo tổng thể các loại phụ tùng, phụ kiện trong chương trình phụ tùng của chúng tôi.

Thông số kỹ thuật

Máy Cưa và Cắt Góc		GCM 12 MX
Mã số máy		3 601 B21 1..
Công suất vào danh định	W	1
Tốc độ không tải	v/p	4300
Trọng lượng theo Qui trình EPTA-Procedure 01:2014(chuẩn EPTA 01:2014)	kg	20,7
Cấp độ bảo vệ		☐/II

Kích thước của vật gia công chấp nhận được (tối đa/tối thiểu) xem trang 84.

Các giá trị đã cho có hiệu lực cho điện thể danh định [U] 230 V. Đối với điện thể thấp hơn và các loại máy dành riêng cho một số quốc gia, các giá trị này có thể thay đổi.

Kích thước lưới của phù hợp

Đường kính lưới cửa	mm 305
Độ dày lưới	mm 1,7–2,62
Lỗ lắp lưới cắt	mm 25,4

Sự lắp vào

- Phòng ngừa máy khởi động bất ngò. Trong khi lấp ráp hay có việc làm gì trên máy, phích cẩm điện phải được rút ra khởi nguồn cấp điện.

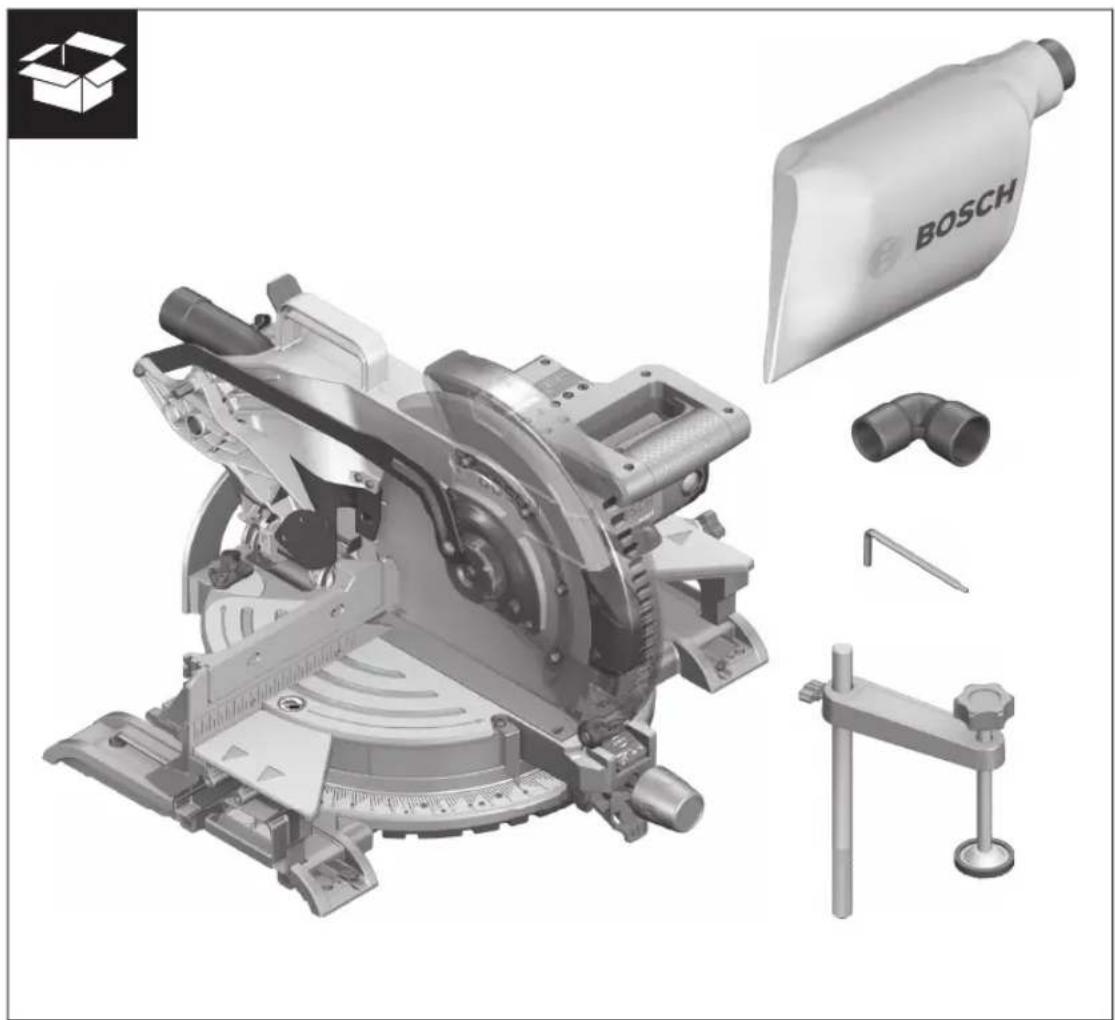

Các món được giao

Lấy tất cả các bộ phận được giao kèm theo máy ra khởi bao bì một cách căn thận.

Lấy tất cả các gói tài liệu hướng dẫn và các phụ kiện giao kèm ra khởi máy.

Trước khi cho máy hoạt động lân đầu tiên, hãy kiểm tra các bộ phận được liệt kê dưới đây xem có được giao đầy đủ:

• Máy cửa và cắt góc đã gắn sẵn lưới cửa
• Túi dụng bụi 1
• Phân hút ghép nối 2
• Gá kẹp nha nh 37
• Khóa dâu lục giác 17

Ghi Chú: Kiểm tra sự có thể bị hư hỏng của dụng cụ điện.

Trước khi tiến hành sử dụng máy, kiểm tra xem tất cả các chi tiết dùng bảo vệ có hoạt động tốt. Tất cả các hư hỏng nhẹ phải được kiểm tra cần thận để báo đảm sự hoạt động của dụng cụ được hoàn hảo. Tất cả các bộ phận phải được lắp ráp đúng cách và tất cả các điều kiện cần có phải được đáp ứng đúng và đủ để bảo đảm sự hoạt động được hoàn hảo.

Các chỉ tiết bảo vệ và các bộ phận hư hỏng phải được thay ngay thông qua một trung tâm bảo hành-bảo trì được ủy nhiệm.

Lắp bắt cố định hay linh hoạt

Đế bảo đảm sự điều khiển được an toàn, máy phải được lắp bất lên trên một bề mặt phẳng và vững chải (vd. bàn thợ) trước khi sử dụng.

Lắp Đặt vào Bế Mặt Giá Công (xem hình A1 – A2)

- Bắt chắc dụng cụ điện bằng loại vít lắp bắt thích hợp lên trên bề mặt gia công. Các lỗ khoan 8 dùng cho mục đích này.

hay

- Kẹp dụng cụ điện bằng loại hàm kẹp có trên thị trường, và kẹp các chân máy vào bề mặt gia công.

Lắp Ráp vào Giá Cưa Bosch

Với các chân có thể điều chỉnh được chiều cao, giá cửa GTA Bosch tạo được sự vững chắc cho dụng cụ điện khi đặt trên bắt kỳ bề mặt nào. Chi tiết gia công hỗ trợ của giá cửa được sử dụng để làm nền dỡ cho vật gia công dài.

Tiếng Việt|81

▶ Đọc tất cả các cảnh báo an toàn và hướng dẫn kê cả bàn gia công. Không tuân thủ các cảnh báo an toàn và hướng dẫn có thể dẫn đến việc bị điện giụt, cháy và/hoặc gây ra thương tích nghiêm trọng.
▶ Lắp ráp bàn gia công đúng cách trước khi gắn dụng cụ điện. Sự lắp ráp hoàn hảo là quan trọng để ngăn ngừa nguy cơ bị sập.
- Gắn lắp dụng cụ điện lên giá cửa ở tư thế vận chuyển.

Hút Dăm/Bụi

Mạt bụi từ các vật liệu được sơn phù ngoài có chứa chỉ trên một số loại gỗ, khoáng vật và kim loại có thể gây nguy hai đến sức khoé con người. Đung chảm hay hít thổ các bụi này có thể làm người sử dụng hay đúng gần bị dị ứng và/hoặc gây nhiễm trùng hệ hồ hấp.

Một số mặt bụi cụ thể, ví dụ như bụi gỗ sôi hay dấu, được xem là chất gây ung thư, đặc biệt là có liên quan đến các chất phụ gia dùng xử lý gỗ (chất cromat, chất bảo quản gỗ). Có thể chỉ nên để thợ chuyên môn gia công các loại vật liệu có chứa amiăng.

• Sử dụng máy hút bụi bất cứ khi nào có thể được.
• Tạo không khí thông thoáng nơi làm việc.
• Khuyến nghị nên mang mặt nạ phòng độc có bộ lọc cấp P2.

Tuân thủ các qui định của quốc gia bạn liên quan đến loại vật liệu gia công.

- Tránh không để rác tích tự tại nơi làm việc. Rác có thể để dàng bắt lừa.

Sự hút bụi/dăm có thể bị bụi, dăm hay các mảnh nhỏ của vật gia công làm cho tắc nghēn lại.

• Tất máy và kéo phích cắm điện nguồn ra khởi ở cắm.
• Đợi cho đến khi lưới cửa đã ngùng quay hoàn toàn.
• Xá c định nguyên nhân làm tắc nghẽn và chỉnh sửa lại.

Hệ Thống Hút Bụi Tích Hợp (xem hình B1–B2)

Đế tích chứa bụi theo cách cơ bản, hãy sử dụng túi dụng bụi 1 được giao kèm.

• Kiểm tra và làm sạch túi chứa bụi sau mỗi lân sử dụng.
  ▶ Khi cửa vật liệu bằng nhóm, tháo túi chứa bụi ra đề ngăn nguy cơ gây cháy.

• Gắn túi dụng bụi 1 lên trên phần tổng mật của 41. hay khi điều kiện không gian bị hạn chế:

• Trước hết, gắn phần hút tách ghép nối 2 thật chặt lên trên phần tổng mật cửa 41 và sau đó gắn túi dụng bụi 1 thật chặt lên trên phần hút tách ghép nối 2.

Trong khi cửa, có thể không bao giờ được để cho túi dụng bụi và phân hút ghép nối chạm vào các bộ phận chuyển động của dụng cụ.

Luôn luôn trút sạch túi dụng bụi đúng lúc.

Máy Hút Bụi Ngoài

Đế hút tách bụi, bạn cũng có thể nối vòi hút vào phần tổng mat cửa 41 hay phân hút tách ghép nối 2.

- Lắp vòi hút thật chặt vào trong phần tổng mật cửa 41 hay phần hút tách ghép nối 2.

Máy hút bụi phải thích hợp dành cho loại vật liệu đang gia công.

Khi hút bụi khô loại đặc biệt gây nguy hại đến sức khỏe hoặc gây ra ung thư, hãy sử dụng máy hút bụi loại chuyên dụng.

Thay Luõi Cua (xem hình C1-C4)

▶ Trước khi tiến hành bất cứ việc gì trên máy, kéo phích cắm điện nguồn ra.
▶ Khi lắp ráp lưới cửa, hãy mang găng tay bảo hộ vào. Nguy cơ gây thương tích khi chạm vào lưới cửa.

Chỉ sử dụng lưới của có tốc độ tối đa cho phép cao hơn tốc độ không tái của dụng cụ điện.

Chỉ sử dụng lưới của phù hợp với các đặc tính kỹ thuật được ghi rõ trong các hướng dẫn sử dụng và đã được thử nghiệm, và được đánh dấu đáp ứng tiêu chuẩn EN 847-1.

Chí sử dụng lưới của do nhà sản xuất máy khuyến nghị, và thích hợp để của loại vật liệu được gia công cắt. Điều này giúp tránh được quá nhiệt răng của khi của.

Tháo Lười Cưa

• Đặt máy ở vào tư thế hoạt động.
• Nhân cân 22 và kéo bạt chấn đàn hồi bảo vệ lưới cưa 5 hết lên trên. Giữ chấn đàn hồi bảo vệ lưới cưa ở tư thế này.
• Nói lóng vít bất cố định 42 (khoáng 4 vòng) bằng chia vận sâu cạnh (4 mm) 17. Không được tháo vít ra hoàn toàn.
• Kéo chắn đàn hồi báo vệ lưới cửa 5 và nắp chụp 33 hoàn toàn về phía sau cho đến khi chắn đàn hồi bảo vệ lưới cửa được chụp bảo vệ 43 giữ lại.
• Văn vít dấu có lỗ sáu cạnh 44 bằng cơ lê lỗ sáu cạnh (6 mm) 17 và đồng thời nhận khóa hâm trục 21, cho đến khi vào khớp.
• Giữ nhân khóa trục máy 21 và tháo vít sáu cạnh 44 ra theo chiếu kim đông hô (ren chiếu trái!).
• Th áo bích kep 45.
• Tháo luôi cửa 34.

Lắp Luôi Cua

Nếu thấy cân, làm sạch tất cả các bộ phận sắp lắp vào trước khi ráp.

- Lắp difa cửa mới vào lên trên bích kẹp trong 46.

82 | Tiếng Việt

▶ Khi lấp lưới cửa, hãy lưu ý rằng chiếu cắt của răng (chiêu của mũi tên trên lưới cửa) cùng chiều với chiếu mũi tên trên chấn bảo vệ!

• Đặt lên trên bích kepada 45 và vít 44. Nhân khóa trực 21 cho đến khi vào khớp và tiết chất vít lai theo chiếu ngược kim đồng hồ.
• Đấy chắn đàn hồi bảo vệ lưới cưa 5 xuống về phía trước cho đến khi các phân lôm vào tương ứng của nắp chụp 33 ăn khớp vào dưới vít bắt cố định 42 lai như trước.

Đế thực hiện, có khả năng bạn phải nằm chăn để cản máy chịu lực ngược lại để đạt sự căng trước của chấn dàn hồi báo về lưới.

• Nhân cân 22 và kéo bật chấn đàn hồi bảo vệ lưới cưa 5 hết lên trên.
  Giữ chấn đàn hồi báo vệ lưới cửa ở tư thế này.
• Văn thất chất vít bắt cố định 42 và đưa chắn đàn hồi bảo vệ lưới cửa xuống trở lại.

Vận Hành

▶ Trước khi tiến hành bất cứ việc gì trên máy, kéo phích cắm điện nguồn ra.

Khóa An Toàn Dùng Khi Di Chuyên (xem hình D)

Khóa an toàn dùng khi di chuyển 20 tạo khả năng xoay trở dụng cụ điện dễ dàng hơn khi di chuyển máy đến các địa điểm làm việc khác nhau.

Tháo Khóa Máy (Vị Trí Hoạt Động)

• Dùng tay nằm gập tay máy 4 xuống một chút để giải phóng lực đề lên trên khóa an toàn dùng khi di chuyển 20.
• Kéo khóa an toàn dùng khi di chuyển 20 hoàn toàn rời ra ngoài.
• Gập tay máy từ từ lên phía trên.

Bảo Vệ An Toàn Máy (Vị Trí Di Chuyên)

- Nhân cân 22 và đông thời, nấm cán để xoay cân máy 4 về phía sau cho đến khi khóa an toàn dùng khi di chuyển 20 có thể được đầy vào trong hoàn toàn.

Cân máy lúc này đã được khóa an toàn lại để chuyển vận.

Chuân Bì cho sự Hoạt Đông

Mở Rộng Bàn Cưa (xem hình E)

Vật gia công dài phải được đệm lót hay kê dỡ phân dấu còn trống.

Bàn cưa có thể mở rộng được về bên trái và phải bằng bàn cưa mở rộng 15.

• Đấy cân kepada 14 hướng lên trên.
• Kéo bàn cửa mở rộng 15 ra theo chiếu dài yêu cầu.

- Đế khóa bàn cửa mở rộng, đầy cần kep 14 xuống trở lại.

Di Chuyên Chán (xem hình F)

Đối với các góc xiên, phải tháo chắn điều chỉnh được 18 ra.

• Xoay cân kepada 38 huống tối trước.
• Kéo hoàn toàn chấn mở rộng phải 18 ra ngoài.
• Đế khóa chấn điều chỉnh được, nhân cân kep 38 xuống trở lại.

Tháo Chán Điều Chính Được (xem hình G)

Đối với các góc xiên ở mức cực hạn, ta phải tháo hoàn toàn chấn điều chỉnh được 18 ra.

• Xoay nắp chụp 47 hướng ra ngoài.
• Xoay cân kẹp 38 hướng tối trước.
• Kéo hoàn toàn chấn mở rộng phải 18 ra ngoài.
• Tháo chấn điều chỉnh được hướng lên trên.

Đặt lại vị trí Cử Định Khoảng Cách (xem hình H1–H2)

Đế cửa vật gia công cao hơn 75 mm, phải gắn cũ định khoảng cách vào vị trí phía trước và ở cả hai bên.

• Kéo cữ định khoảng cách 7 hướng lên ra khởi chấn điều chỉnh được 18 (trái) và ra khởi chấn 6 (phải).
• Gắn cử định khoáng cách 7 vào lại thông qua rãnh sau và đẩy chúng hết vào trong chắn mở rộng 18 và chắn 6.

Ta phải nghe được tiếng ăn vào khớp của cũ định khoáng cách.

Cử định khoảng cách phải luôn luôn thẳng hàng với nhau để sao cho có được bề mặt tiếp xúc của vật gia công được đều.

Kẹp Cố Định Vật Gia Công (xem hình I)

Đế đảm bảo an toàn lao động tốt nhất, vật gia công phải luôn luôn được kép chặt.

Không được cắt vật gia công không kẹp được vì quá nhỏ.

• Đầy thật sát vật gia công vào thanh chăn 6.
• Lắp gá kẹp nhanh 37 được giao kèm máy vào một trong các lỗ khoan 39 được thiết kế cho nó.
• Nói lông vít tai hông 48 và lắp bắt gá kẹp nhanh vào vật gia công. Siết chất vít tai hông lại như cũ.
• Kẹp thật chắc vật gia công bằng cách văn thanh ren 49 theo chiếu kim đông hô.

Điều Chính Góc Vát Ngang

Đế bảo đảm đường cắt chính xác, sự điều chỉnh cơ bản của máy phải được kiểm tra và điều chỉnh lại như là việc cân thiết sau khi hoạt động cao độ (xem "Kiểm Tra và Điều Chính sự Điều Chính Cơ Bản", trang 86).

Tiếng Việt|83

▶ Luôn luôn vận núm khóa 9 thật chặt trước khi cửa. Nếu không lưới cửa có thể bị chèn chặt trong vật gia công.

Điều Chỉnh Góc Vát Chéo Tiêu Chuẩn (xem hình J)

Đế điều chỉnh nhanh và chính xác góc vát chéo thường được sử dụng, các mẫu khóa 29 được cung cấp kèm theo trên bản cửa:

Trái Phải

0°

45^31,6^22,5^15^15^22,5^31,6^45^

• Nói lông núm khóa 9 trong trường hợp đã được tiết chất.
• Kéo cản 10 và xoay bàn cửa 30 về bên phải hay trái mẫu khóa theo yêu cầu.
• Thả cân ra lại. Cân phải ăn khớp với mẫu khóa.

Điều Chính Mợi Góc Vát Chéo (xem hình K)

Góc vát ngang có thể chính đặt trong phạm vi từ 52° (bên trái) đến 52° (bên phải).

• Nói lóng núm khóa 9 trong trường hợp đã được tiết chất.
• Kéo cản 10 và cùng lúc đẩy mẫu khóa không chế góc vát 11 xuống tại phía trước.
  Cân khóa này 10 và bàn cửa có thể di chuyển tự do.
• Xoay bàn cửa 30 qua trái hay phải bằng núm khóa cho đến khi phân chỉ báo góc 12 chí rõ góc vát chéo yêu cầu.
• Siết chất núm khóa 9 lại như trước.
• Đế nói lòng cần 10 trở lại (đế điều chỉnh góc vát chéo tiêu chuẩn), kéo cân hướng lên trên. Mẫu khóa không chế góc vát 11 bật trở lại vị trí nguyên bản và cần 10 có thể ăn khớp vào lại các mẫu khóa 29.

Điều Chỉnh Góc Xiên Năm Thắng Đúng

Điều Chỉnh Các Góc Xiên Tiêu Chuẩn (xem hình L)

Đế điều chỉnh nhanh và chính xác các góc xiên thường sử dụng, các mẫu khóa được cấu tạo cho các góc 0°, 45° và 33,9°.

• Nói lỏng cẩn kép 23.
• Điều chỉnh các cũ chặn 19 hay 26 theo như sau:

Góc Vương	Cử chặn	Điều chỉnh
0°	26	Đầy cử chặn hoàn toàn hết về phía sau
45°	19	Xoay cử chặn ra sau
33,9°	19	Xoay cử chặn về chính giữa

• Dùng tay nằm để xoay tay máy 4 về vi trí yêu cầu.
• Siết chất cân kép 23 lại nhu trước.

Điều Chỉnh Góc Xiên Bất Kỳ

Góc xiên có thể thiết lập trong phạm vi từ -2° đến +47°.

• Nói lông cân kép 23.
• Xoay cũ chăn 19 hoàn toàn về phía trước và kéo cữ chăn 26 hoàn toàn về phía trước. Lúc này, toàn bộ phạm vi độ nghiêng có thể sử dụng được.
• Nấm cán để kéo nghiêng cân máy 4 cho đến khi vach chí góc 25 chí đồ của góc xiên theo yêu cầu.
• Giữ cân máy ở vị trí này và tiết chặt cân kẹp 23 lại như trước.

Bắt Đầu Vận Hành

▶ Tuân thủ đúng theo diện thế nguồn! Điện thế của nguồn điện cung cấp phải tương ứng với số liệu ghi trên nhân loại máy của máy bơm chân không.

Mở công tắc (xem hình M)

Đế tiết kiệm năng lượng, chỉ cho dụng cụ điện hoạt động khi sử dụng.

- Đế bắt đầu hoạt động, kéo công tắc Tất/Mỏ 31 theo chiều của tay nấm 4.

Ghi Chú: Vì lý do an toàn, công tắc chuyển mạch Tất/Mở 31 không thể khóa tự chạy được, mà phải giữ nhân trong suốt quá trình vận hành.

Cân máy chí có thể đẩy xuống khi nhận cần 22.

- Đế cửa, bạn phải nhân phụ thêm cân 22 để kích hoạt công tắc Tất/Mồ.

Đế tát máy

- Đế tất máy, thả công tắc chuyên mạch Tất/Mồ 31 ra.

Hướng Dẫn Sử Dụng

Các H asteroid Dân Cua Tõng Quát

Trong mọi kiểu cát, trước tiên phải bảo đảm ràng lưới cửa trong bất cứ trường hợp nào cũng không thể chạm vào thanh chặn, vit ngàm khóa hay các bộ phận máy khác. Thảo cũ chặn phụ có thể đã được gán vào hay điều chỉnh chúng cho thích ứng.

Bảo về lưới của tránh bị va đập hay cham mạnh.

Không để lưới của phải chịu lực áp hông.

Không được cửa vật gia công bị cong hay bị oắn. Vật gia công phải luôn luôn có cạnh thẳng và áp sát vào thanh chăn.

Vật gia công dài phải được đệm lót hay kê dỡ phân dấu còn trống.

84 | Tiếng Việt

Tu Thế của Người Thao Tác (xem hình N)

▶ Không được đứng thẳng hàng với lưới cửa ở đằng trước máy. Luôn luôn đứng qua một bên lưới cửa. Điều này phòng tránh cho thân thể bạn gặp khả năng bị đội ngược.

• Đế tay, ngón tay và cánh tay tránh khởi lưới cửa đang quay.
• Không được để chéo tay khi điều khiển cân máy.

Kích Thước Vật gia Công Cho Pháp

Kích cõ vật gia công Tối đa:

Góc Vương		Chiều cao x Chiều rộng[mm]
Năm ngang	Thắng đúng	Vật gia công áp vàothước dẫn hướng	Vật gia công áp vào cử địnhkhoảng cách(di chuyển hướng tới trước)
0° 0°		75 x 200 100 x 150
45° 0°		75 x 141 100 x 100
0° 45°		38 x 200 –
45°	45°	38 x 141 –

Kích cỡ vật gia công Tối thiểu

(= Tất cả vật gia công đều có thể kep ở bên phải hay trái lưới cửa bằng gá kep nhanh 37 được giao kèm máy): 128 x 40 mm (chiêu dài x chiếu rộng)

Công suất cắt, tối đa

Vật gia công áp vào

thuốc dẫn huống (0°/0°): 75 mm

Vật gia công áp vào cũ định khoảng cách

(di chuyển hướng tới trước) (0°/0°): 100 mm

Cát Ròi

• Kẹp vật gia công thật chặt phù hợp với kích thước của nó.
• Điều chỉnh góc vát/xiên ngang và/hay thẳng đúng theo yêu cầu.
• Bật công tắc cho máy hoạt động.
• Nhân cản 22 và đẩy từ từ cản máy xuống bằng tay nấm 4.
• Cắt xuyên qua vật gia công với lực áp lên máy đông đều.
• Tất máy và đội cho đến khi lưới của đã ngừng quay hoàn toàn.
• Gập tay máy từ từ lên phía trên.

Cưa Chi Tiết Gia Công có cùng Chiêu Dài (xem hình O)

Cõ chăn chiếu dài 27 có thể sử dụng để cửa dễ dàng các chỉ tiết gia công có cùng chiếu dài.

Thanh chăn vật liệu có thể gắn vào một trong hai bên của bàn của mở rộng 15.

• Nói lỏng vít khóa 28 và đưa thanh chăn vật liệu 27 lên trên vít kép cố định 50.
• Siết chất vít khóa 28 lại.
• Điều chỉnh bàn cửa mở rộng 15 theo chiều dài yêu cầu (xem “Mở Rộng Bàn Cưa”, trang 82).

Vật Gia Công Đặc Biệt

Khi cửa vật gia công có đường cong hay tròn, những vật này đặc biệt cần phải được giữ cho chắc chắn, tránh không để bị tuột. Tại đường cắt, không được có khe hồ nào giữa vật gia công, thanh chắn và bàn cửa.

Nếu cân, gia cố thêm sự cố định một cách đặc biệt.

Thay Thanh Chèn (xem hình P)

Thanh chèn đó 36 có thể bị mòn sau thời gian dài sử dụng máy.

Thay thanh chèn bị hóng.

• Đặt máy ở vào tư thể hoạt động.
• Tháo các vít 51 ra bằng chìa vặn sáu cạnh (4 mm) 17 được giao kèm và tháo thanh chèn cũ ra.
• Lắp thanh chèn cánh phải mới.
• Văn thanh chèn vào bằng các vít 51 về phía phải ở mức có thể được để cho lưới của không tiếp xúc với thanh chèn trong suốt toàn bộ chiếu dài rọc có thể thực hiện được.
• Lập lại các bước thao tác giống như vậy cho thanh chèn cánh trái.

Tiếng Việt|85

Cưa Chỉ Trang Trí/Thép Hộp (Chỉ Sàn và Trân Nhà)

Chỉ trang trí/thép hộp có thể cửa theo hai cách khác nhau:

Luôn luôn cắt thử trước bằng cách chỉnh đặt góc vát để cắt thử một mẫu thừa.

- Đặt áp sát vào thanh chặn, - Đặt nằm bằng lên trên bản cửa.

Chỉ sàn/thép hộp

Bảng dưới đây hướng dẫn cách của chỉ sàn/thép hộp.

Sắp Đặt		Đặt áp sát vào thanh chặn		Đặt nằm bằng lên trên bản cửa
Góc xiên nằm đứng		0°		45°
Chỉ sản/thép hộp		Bên trái	Bên phải	Bên trái	Bên phải
Góc trong Góc vát ngang		45° trái 45° phái	0°
	Định vị trí cuávật gia công	Cạnh đáy lên trên bản cửa	Cạnh đáy lên trên bản cửa	Cạnh trên áp sát vào thanh chặn	Cạnh đáy áp sát vào thanh chặn
	Vật gia công đã hoàn thành nằm ở...	... bên trái của đường cắt	... bên phải của đường cắt	... bên trái của đường cắt	... bên trái của đường cắt
Góc ngoài Góc vát ngang		45° phái 45° trái 0° 0°
	Định vị trí cuávật gia công	Cạnh đáy lên trên bản cửa	Cạnh đáy lên trên bản cửa	Cạnh đáy áp sát vào thanh chặn	Cạnh trên áp sát vào thanh chặn
	Vật gia công đã hoàn thành nằm ở...	... bên trái của đường cắt	... bên phải của đường cắt	... bên phải của đường cắt	... bên phải của đường cắt

Chỉ Trang Trí/Gờ Đúc Õp Trấn (Theo Tiêu chuẩn Hoa Kỳ)

Khi cửa chỉ trang trí/gò đúc ốp trấn, đặt chúng nằm bằng phẳng trên bản cửa, ta phải thiết lập các góc vát tiêu chuẩn ở 31,6° (năm ngang) và 33,9° (năm dọc). Biểu bằng sau đây bao gồm các hướng dẫn cho việc cửa chỉ trang trí/gò đúc ốp trấn.

Sắp Đặt		Đặt áp lênthước đãnhướng		Nàm bằngthắng trênbàn cửa
Góc xiền nằm đúng		0°		33,9°
Chỉ trang trí/khuôn đúc ốp trấn		Bên trái	Bên phải	Bên trái	Bên phải
Góc trong	Góc vát ngang	45° phải	45° trái	31.6° phải	31.6° trái
	Đinh vị trí cỦAVật giacông	Cạnh đáy áp sátvào thanh chặn	Cạnh đáy áp sátvào thanh chặn	Cạnh trên áp sátvào thanh chặn	Cạnh đáy áp sátvào thanh chặn
	Vật gia công đãhoàn thành nằm ở...	... bên phải củadường cắt	... bên trái củadường cắt	... bên trái củadường cắt	... bên trái củadường cắt

Bosch Power Tools 1 609 92A 2HL | (23.1.17)

86 | Tiếng Việt

Sắp Đặt		Đặt áp lênthước đãnhướng		Năm bằngthắng trênbàn cửa
Góc xiên nằm đúng		0°		33,9°
Góc ngoài Góc vát ngang		45° trái	45° phải	31.6° trái	31.6° phải
	Định vị trí củavật gia công	Cạnh đáy áp sátvào thanh chăn	Cạnh đáy áp sátvào thanh chăn	Cạnh đáy áp sátvào thanh chăn	Cạnh trên áp sátvào thanh chăn
	Vật gia công đãhoàn thành nằm ở...	... bên phải củadường cắt	... bên trái củadường cắt	... bên phải củadường cắt	... bên phải củadường cắt

Kiểm Tra và Điều Chính sự Điều Chính Cơ Bản

Đế bảo đảm đường cắt chính xác, sự điều chỉnh cơ bản của máy phải được kiểm tra và điều chỉnh lại như là việc cần thiết sau khi hoạt động cao độ.

Việc này đời hỏi phải có một mục độ kinh nghiệm nhất định và các dụng cụ chuyên môn thích hợp.

Trạm phục vụ hàng sau khi bán của Bosch sẽ xử lý việc báo trì này một cách nhanh chóng và đáng tin cây.

Chính Đặt Góc Xiên Tiêu Chuẩn 0° (thắng đúng)

• Đặt máy ở vào tư thế hoạt động.
• Xoay bàn của 30 về 0° cho mẫu khóa 29. Ta phải nhận biết được cần 10 ăn khớp vào mẫu khóa.

Kiểm tra: (xem hình Q1)

- Điều chỉnh thuốc đo góc ở 90° và đặt thuốc đo góc lên trên bản cửa 30.

Chân thước đo góc phải nằm ngang bằng với lưới của 34 dọc theo toàn bộ chiếu dài.

Điều chỉnh: (xem hình Q2)

• Nói lóng cân kép 23.
• Đầy cũ chặn 26 hoàn toàn về phía sau.
• Nói lông đai ốc khóa của vít cố định 53 sử dụng khóa vòng hay mỏ miệng (cõ 13 mm).
• Văn vít cố định vào hay ra cho đến khi chân thước đo góc nằm ngang bằng với lưới cửa theo toàn bộ chiếu dài.
• Siết chặt cân kép 23 lại như trước.
• S au cùng, siết chất đai ốc của vít cố định 53 lại nhu trước.

Trong trường hợp vạch chỉ độ góc 25 không nằm thẳng hàng với vạch 0° của thước 24 sau khi điều chỉnh, nói lóng vít 52 bằng chìa vận sáu cạnh và so thẳng vạch chỉ độ góc đọc theo vạch 0°.

Chính Đặt Góc Xiên Tiêu Chuẩn 45° (thắng đúng)

• Đặt máy ở vào tư thế hoạt động.
• Xoay bàn cửa 30 về 0° cho mẫu khóa 29. Ta phải nhận biết được cần 10 ăn khớp vào mẫu khóa.
• Xoay cũ chặn 19 hoàn toàn về phía sau.
• Nói lòng cân kepada 23 và kéo nghiên cân máy bằng tay nằm 4 hoàn toàn hết về bên trái (45°).

Kiểm tra: (xem hình R1)

- Điều chỉnh thuốc do góc ở 45° và đặt thuốc do góc lên trên bản cửa 30.

Chân thuốc đo góc phải nằm ngang bằng với lưới cửa 34 dọc theo toàn bộ chiếu dài.

Điều chỉnh: (xem hình R2)

• Nói lông đai ốc khóa của vít cố định 54 sử dụng khóa vòng hay mở miệng (cỡ 13 mm).
• Văn vít cố định vào hay ra cho đến khi chân thước do góc nằm ngang bằng với lưỡi cửa theo toàn bộ chiếu dài.
• Siết chất cân kép 23 lại như trước.
• Sau cùng, tiết chất đai ốc khóa của vít cố định 54 lại như trước.

Trong trường hợp vạch chỉ độ góc 25 không nằm thẳng hàng với vạch 45° của thước 24, trước hết kiểm tra sự chính đặt 0° của góc xiên và vạch chỉ độ góc lại lân nữa. Sau đó lập lại sự điều chỉnh của góc xiên 45°.

Đông Chính Thước Chia Độ cho Góc Vát Chéo

• Đặt máy ở vào tư thế hoạt động.
• Xoay bàn cửa 30 về mẫu khóa 0° 29. Cần 10 phải ăn khớp vào mẫu khóa.

Kiểm tra: (xem hình S1)

- Điều chỉnh thước chia độ về 90° và đặt ở vị trí nằm giữa thước dẫn hướng 6 và lưới của 34 trên bản của 30.

Chân thước đo góc phải nằm ngang bằng với lưới cửa 34 dọc theo toàn bộ chiếu dài.

Tiếng Việt|87

Điều chỉnh: (xem hình S2)

• Nói lông tất cả bốn vít bắt cố định 55 bằng chia vận sáu cạnh (4 mm) 17 và xoay bàn cửa 30 cùng với thước đo 13 cho đến khi cạnh của thước đo góc ngang bằng với lưới cửa trên toàn bộ chiếu dài.
• Siết chặt các vít lại như cũ.

Khi phần chỉ báo góc 12 không nằm cùng hàng với vạch 0° của thước do 13 sau khi điều chỉnh, nói lòng vít 56 bằng chia vận bốn cạnh và đồng chính phân chỉ báo góc cạnh bên vạch 0°.

Vận Chuyên (xem hình T)

Trước khi vận chuyển dụng cụ điện, phải tiến hành các bước như sau:

• Hạ thấp tay máy xuống cho đến khi khóa an toàn dùng khi di chuyển 20 có thể nhân hết vào bên trong.
• Đầy bàn cửa mở rộng 15 hoàn toàn vào trong và khóa chúng vào vị trí (bằng cách đẩy cân kẹp 14 xuống).
• Điều chỉnh góc xiên ở 0° và tiết chất cẩn khóa 23.
• Xoay bàn cửa 30 hết về phía phải và tiết chất núm khóa 9.
• Cuộn gọn dây cấp điện và cột lại với nhau bằng dài dán dính 57.
• Tháo tất cả các linh kiện mà không thể bắt chặt được vào dung cụ điện.
  Nếu có thể, đặt những lưới của không được sử dụng tới vào trong một bao bì đóng gói để chuyển vận.
• Xách máy bằng tay nằm dùng di chuyển 3 hoặc dùng chỗ lôm 16 nằm ở bên hông bàn của để năm.
  ▶ Khi vận chuyển dụng cụ điện, chỉ sử dụng các thiết bị dùng vận chuyển và không bao giờ sử dụng thiết bị bảo vệ để mang hay xách.

Bảo Dương và Bảo Quản

Bảo Dương Và Làm Sạch

▶ Trước khi tiến hành bất cứ việc gì trên máy, kéo phích cấm diện nguồn ra.

Nếu như cân phải thay dây dẫn điện thì công việc này phải do hâng Bosch, hay một đại lý được Bosch ủy nhiệm thực hiện để tránh gặp sự nguy hiểm do mất an toàn.

Làm Sạch

Đế lao động được an toàn và đúng cách, luôn luôn giữ dụng cụ điện và các khe thông gió của máy được sach.

Chấn bảo vệ lưới đàn hồi phải luôn luôn có thể chuyển động tự do, co thụt tự động. Vì vậy, luôn luôn giữ cho phạm vi chung quanh chắn bảo vệ lưới đàn hồi được sạch.

Làm sạch bụi và dăm sau mỗi lần sử dụng máy bằng cách dùng hơi nén để thời hay bằng cọ.

Làm sạch bánh lăn 35 thường xuyên.

Phụ kiện

	Mã số máy
Kẹp cổ định vật liệu	1 609 B02 585
Túi dựng bụi	1 609 B01 716
Bộ phận ghép nối túi dựng bụi dạng góc 1 609 B01 613

Lưới cửa

	Đường
	kính	Đường	Số lượng
	ngoài	kính lỗ	răng
AUS 305 25,4 60 2 608 673 049
KOR 305 25,4 100			1 609 B01 739
CN, IN 305 25,4 120			2 608 642 207

Dịch Vụ Sau Khi Bán và Dịch Vụ Ủng Dụng

Bộ phận phục vụ hàng sau khi bán của chúng tối sẽ trả lời các câu hỏi liên quan đến việc bảo trì và sửa chữa các sản phẩm cũng như các phụ tùng thay thế của bạn. Hình ảnh chỉ tiết và thông tin phụ tùng thay thế có thể tìm hiểu theo địa chỉ dưới đây:

www.bosch-pt.com

Bộ phận dịch vụ ứng dụng Bosch sẽ hân hạnh trả lời các câu hỏi liên quan đến các sản phẩm của chúng tôi và linh kiện của chúng.

Trong tất cả các phần hồi và đơn đặt phụ tùng, xin vui lòng luôn luôn nhập số hàng hóa 10 chữ số theo nhân của hàng hóa.

Viêt Nam

Công ty Trách Nhiệm Hữu Hạn Robert Bosch Việt Nam, PT/SVN

Tâng 10,194 Golden Building 473 Điện Biên Phú

Phường 25, Quận Bình Thạnh Thành Phố Hồ Chí Minh

Viêt Nam

Tel.: [phone] Ext 413

Fax: [phone]

[e-mail]

www.bosch-pt.com

Thải bổ

Máy, linh kiện và bao bì phải được phân loại để tái chế theo hướng thân thiện với môi trường.

Không được thái bó dụng cụ điện vào chung với rác sinh hoạt!

Được quyền thay đổi nội dung mà không phải thông báo trước.
