HƯỚNG DẪN NGƯỜI DÙNG GTS 18V-70 Professional BOSCH

Tiếng Việt Trang 587

عربية 604

۶20 فارسی کفحه

3

CE/UK CA....1/i

Cảnh báo Tổng quát Cách sử dụng An toàn Dụng cụ điện Cẩm tay

CẢNH BÁO

Hãy đọc toàn bộ các cảnh báo an toàn, hướng dẫn,

hình ảnh và thông số kỹ thuật được cung cấp cho dụng cụ điện cẩm tay này. Không tuân thủ mọi hướng dẫn được liệt kê dưới đây có thể bị điện giật, gây cháy và /hay bị thương tật nghiêm trọng. Hấy giữ tất cả tài liệu về cảnh báo và hướng dẫn để tham khảo về sau.

Thuật ngữ "dung cụ điện cẩm tay" trong phần cảnh báo là để cập đến sự sử dụng dụng cụ điện cẩm tay của bạn, loại sử dụng điện nguồn (có dây cẩm điện) hay vận hành bằng pin (không dây cẩm điện).

Khu vực làm việc an toàn

▶ Giữ nơi làm việc sạch và đủ ánh sáng. Nơi làm việc bùa bộn và tối tắm dễ gây ra tai nạn.
▶ Không vận hành dụng cụ điện cẩm tay trong môi trường dễ gây nổ, chẩn hạn như nơi có chất lỏng dễ cháy, khí đốt hay rác. Dụng cụ điện cẩm tay tạo ra các tia lửa nên có thể làm rác bén cháy hay bốc khói.
▶ Không để trẻ em hay người đến xem đúng gắn khi vận hành dụng cụ điện cấm tay. Sự phân tâm có thể gây ra sự mất điều khiển.

An toàn về điện

Phích cấm của dụng cụ điện cấm tay phải thích hợp với ô cấm. Không bao giờ được cải biến lại phishing cấm dưới mọi hình thức. Không được sử dụng phích tiếp hợp nối tiếp đất (đây mát). Phích cấm nguyên bản và ô cấm đúng loại sẽ làm giảm nguy cơ bị điện giụt.
Tránh không để thân thể tiếp xúc với đất hay các vật có bề mặt tiếp đất như đường ống, lò suời, hàng rào và tử lạnh. Có nhiều nguy cơ bị diện giật hơn nếu cơ thể bạn bị tiếp hay nổi đất.
Không được để dụng cụ điện cảm tay ngoài mưa hay ở tình trạng ẩm ướt. Nước vào máy sẽ làm tăng nguy cơ bị điện giật.
Không được làm dụng dây dẫn điện. Không bao giờ được nằm dây dẫn để xách, kéo hay rút phích cắm dụng cụ điện cấm tay. Không để dây gân nơi có nhiệt độ cao, dấu nhớt, vật nhọn bén và bộ phận chuyển động. Làm hồng hay cuộn rối dây dẫn làm tăng nguy cơ bị điện giật.
Khi sử dụng dụng cụ điện cảm tay ngoài trời, dùng dây nối thích hợp cho việc sử dụng ngoài trời. Sử dụng dây nối thích hợp cho việc sử dụng ngoài trời làm giảm nguy cơ bị diện giật.
▶ Nếu việc sử dụng dụng cụ điện cảm tay ở nơi ẩm ướt là không thể tránh được, dùng thiết bị ngắt mạch tự động (RCD) bảo vệ nguồn. Sử dụng thiết bị ngắt mạch tự động RCD làm giảm nguy cơ bi điện giut.

An toàn cá nhân

Hãy tỉnh táo, biết rõ mình đang làm gì và hãy sử dụng ý thức khi vận hành dụng cụ điện cấm tay. Không sử dụng dụng cụ điện cấm tay khi đang một môi hay đang bị tác động do chất gây nghiện, rượu hay được phẩm gây ra. Một thoáng mất tập trung khi đang vận hành dụng cụ điện cấm tay có thể gây thương tích nghiêm trọng cho bản thân.
▶ Sử dụng trang bị bảo hộ cá nhân. Luôn luôn deo kính bảo vệ mắt. Trang bị bảo hộ như khẩu trang, giày chống trọt, nón bảo hộ, hay dụng cụ bảo vệ tai khi được sử dụng đúng nơi đúng chỗ sẽ làm giảm nguy cơ thuống tật cho bán thân.

588 | Tiếng Việt

▶ Phòng tránh máy khởi động bất ngờ. Bảo đảm công tắc máy ở vị trí tất trước khi cắm vào nguồn điện và/hay lắp pin vào, khi nhắc máy lên hay khi mang xác máy. Ngáng ngón tay vào công tắc máy để xách hay kích hoạt dụng cụ diện cấm tay khi công tắc ở vị trí mở dễ dẫn đến tai nạn.
▶ Lấy mọi chia hay khóa điều chỉnh ra trước khi mở diện dụng cụ điện cẩm tay. Khóa hay chia còn gắn dính vào bộ phân quay của dụng cụ điện cẩm tay có thể gây thương tích cho bản thân.
▶ Không rốn người. Luôn luôn giữ tư thế đúng thích hợp và thẳng bằng. Điều này tạo cho việc điều khiển dụng cụ điện cấm tay tốt hơn trong mọi tình huống bắt ngò.
Trang phục thích hợp. Không mặc quân áo rộng lùng thùng hay mang trang sức. Giữ tóc và quân áo xa khởi các bộ phận chuyển động. Quản áo rộng lùng thùng, đô trang sức hay tóc dài có thể bị cuốn vào các bộ phận chuyển động.
▶ Nếu có các thiết bị đi kèm đề nối máy hút bụi và các phụ kiện khác, bảo đảm các thiết bị này được nối và sử dụng tốt. Việc sử dụng các thiết bị gom hút bụi có thể làm giảm các độc hại liên quan đến bụi gây ra.
▶ Không để thời quen do sử dụng thường xuyên dụng cụ khiến bạn trở nên chủ quan và bỏ qua các quy định an toàn dụng cụ. Một hành vi bất căn có thể gây ra thương tích nghiêm trọng chỉ trong tích tắc.

Sử dụng và bảo dưỡng dụng cụ điện cấm tay

Không được ép máy. Sử dụng dụng cụ điện cấm tay đúng loại theo đúng ứng dụng của bạn. Dung cụ điện cấm tay đúng chức năng sẽ làm việc tốt và an toàn hơn theo đúng tiến độ mà máy được thiết kế.
Không sử dụng dụng cụ điện cấm tay nếu như công tắc không tất và mở được. Bắt kỳ dụng cụ điện cấm tay nào mà không thể điều khiển được bằng công tắc là nguy hiểm và phải được sửa chữa.
Rút phích cấm ra khởi nguồn điện và/hay pin ra khởi dụng cụ điện cấm tay nếu có thể tháo được, trước khi tiến hành bất kỳ điều chỉnh nào, thay phụ kiện, hay cắt dụng cụ điện cấm tay. Các biện pháp ngăn ngừa như vậy làm giảm nguy cơ dụng cụ điện cấm tay khởi động bất ngò.
Cắt giữ dụng cụ điện cẩm tay không dùng tới nơi trẻ em không lấy được và không cho người chưa từng biết dụng cụ điện cẩm tay hay các hướng dẫn này sử dụng dụng cụ điện cẩm tay. Dụng cụ điện cẩm tay nguy hiểm khi ở trong tay người chưa được chỉ cách sử dụng.

Bảo quản dụng cụ điện cấm tay và các phụ kiện. Kiểm tra xem các bộ phận chuyên động có bị sai lệch hay ket, các bộ phận bị rạn nứt và các tỉnh trạng khác có thể ảnh hưởng đến sự vận hành của máy. Nếu bị hư hồng, phải sửa chữa máy trước khi sử dụng. Nhiêu tai nạn xảy ra do bảo quản dụng cụ điện cấm tay tối.
▶ Giữ các dụng cụ cắt bên và sạch. Bảo quản đúng cách các dụng cụ cắt có cạnh cắt bên làm giảm khả năng bị ket và dễ điều khiển hơn.
▶ Sử dụng dụng cụ điện cấm tay, phụ kiện, dấu cài v. v., đúng theo các chỉ dẫn này, hãy lưu ý đến điều kiện làm việc và công việc phải thực hiện. Sự sử dụng dụng cụ điện cấm tay khác với mục đích thiết kế có thể tạo nên tình huống nguy hiểm.
▶ Giữ tay cấm và bề mặt nằm luôn khô ráo, sạch sẽ và không dính dấu mỡ. Tay cấm và bề mặt nằm trơn trượt không đem lại thao tác an toàn và kiểm soát dụng cụ trong các tình huống bắt ngò.

Sử dụng và bảo quản dụng cụ dùng pin

▶ Chỉ được sạc pin lại với bộ nạp điện do nhà sản suất chỉ định. Bộ nạp điện thích hợp cho một loại pin có thể gây nguy cơ cháy khi sử dụng cho một loại pin khác.
▶ Chỉ sử dụng dụng cụ diện cấm tay với loại pin được thiết kế đặt biệt dành riêng cho máy. Sử dụng bất cứ loại pin khác có thể dẫn đến thương tật hay cháy.
Khi không sử dụng pin, để cách xa các vật bằng kim loại như kịp giấy, tiến xu, chia khoá, dinh, ốc vít hay các độ vật kim loại nhỏ khác, thứ có thể tạo sự nối tiếp từ một dấu cực với một dấu cực khác. Sự chấp mạch của các dấu cực với nhau có thể gây bống hay cháy.
Bảo quản ở tình trạng tối, dung dịch từ pin có thể túa ra; tránh tiếp xúc. Nếu vô tình chàm phải, hãy xối nước để rửa. Nếu dung dịch vào mắt, cần thêm sự hỗ trợ của y tế. Dung dịch tiết ra từ pin có thể gây ngứa hay bống.
Không được sử dụng bộ pin hoặc dụng cụ đã bị hư hại hoặc bị thay đổi. Pin hóng hoặc bị thay đổi có thể gây ra những tác động không lường trước được như cháy nổ hoặc nguy cơ thương tích.
▶ Không đặt bộ pin hoặc dụng cụ ở gần lửa hoặc nơi quá nhiệt. Tiếp xúc với lửa hoặc nhiệt độ cao trên 130 °C có thể gây nổ.
▶ Tuân thủ tất cả các hướng dẫn nạp và không nạp bộ pin hay dụng cụ ở bên ngoài phạm vi nhiệt độ đã được quy định trong các hướng dẫn. Nạp không đúng cách hoặc ở nhiệt độ ngoài phạm vi nạp đã quy định có thể làm hư hại pin và gia tăng nguy cơ cháy.

Bảo dưỡng

Đưa dụng cụ điện cấm tay của bạn đến thợ chuyên môn để bảo dưỡng, chỉ sử dụng phụ tùng đúng chủng loại để thay. Điều này sẽ đảm bảo sự an toàn của máy được giữ nguyên.
Không bao giờ sửa chữa các bộ pin đã hư hại. Chỉ cho phép nhà sản xuất hoặc các nhà cung cấp dịch vụ có ủy quyền thực hiện dịch vụ sửa chữa cho các bộ pin.

Hướng dẫn an toàn cho máy cửa bàn

Các cảnh báo liên quan đến tắm chắn bảo vệ

Giữ tấm chắn bảo vệ tại chỗ. Tấm chắn bảo vệ phải hoạt động tốt và được lắp đúng cách. Phải sửa chữa hoặc thay thế tấm chắn bảo vệ bị lòng, bị hư hỏng, hoặc không hoạt động đúng cách.
▶ Luôn sử dụng tắm chắn bảo vệ lưới cửa và chêm mở mạch cửa cho mọi thao tác cắt dứt. Đối với các thao tác cắt dứt khi lưới cửa cắt hoàn toàn qua chiều dày của phối gia công, tắm chắn bảo vệ và các thiết bị an toàn khác sẽ giúp giảm nguy cơ gây tổn thương.
Sau khi hoàn thành một vết cắt không xuyên qua như cắt xoi rãnh, hãy khởi phục dao tách lớp về vị trí kéo dài kiểu đúng. Khi dao tách lớp ở vị trí kéo dài kiểu đúng, hãy lập lại nắp bảo vệ lưới. Nắp bảo vệ lưới và dao tách lớp giúp giảm nguy cơ gây thương tích.
Đảm bảo lưới cửa không tiếp xúc với tắm chấn bảo vệ, chêm mở mạch của hoặc phôi gia công trước khi bật công tắc. Sự tiếp xúc vô tình của các bộ phân này với lưới cửa có thể gây ra tình trạng nguy hiểm.
▶ Điều chỉnh chêm mở mạch cửa như được mô tả trong tài liệu hướng dẫn này. Việc đặt, định vị và căn chính sai có thể làm cho chêm mở mạch của mất tác dụng làm giảm khả năng sinh ra lực phần hồi.
Đế cho chêm mở mạch cửa có tác dụng, cản phải gài nó vào phối gia công. Chêm mở mạch cửa không hiểu quả khi cắt các phối gia công có kích cổ quá ngắn để gắn với chêm mở mạch cửa. Trong trường hợp này, không thể ngăn chắn được lực phần hồi bằng chêm mở mạch cửa.
Hãy sử dụng lưới của phù hợp để làm chêm mô mạch của. Để chêm mô mạch của hoạt động đúng, đường kính lưới của phải vừa khớp với chêm mô mạch của và thân lưới của phải móng hơn độ dày của chêm mô mạch của và độ rộng cắt của lưới của phải rộng hơn độ dày của chêm mô mạch của.

Các cảnh báo về quy trình cắt

▶ GUY HIÊM: Không được đặt ngón tay hoặc bàn tay của bạn gắn hoặc song song với lưới cửa. Một thoáng vô tình hoặc bị trượt có

thế hướng bàn tay bạn về phía lưới của và gây ra thương tích nghiêm trọng.

▶ Chỉ đưa phôi gia công vào lưới của ngược với hướng xoay. Việc đưa phôi gia công theo cùng hướng mà lưới của đang xoay phía trên bản cửa có thể khiển phôi gia công và bàn tay của bản bị cuốn vào lưới cửa.
Không được sử dụng cũ vát mép để nạp phôi gia công khi xẻ và không được sử dụng cũ dọc làm cũ chặn chiếu dài khi cắt ngang bằng cũ vát mép. Dẫn phôi gia công bằng cũ dọc và cũ vát mép cùng lúc sẽ làm tăng khả năng xây ra ket lưới cửa và lực phần hồi.
Khi xè, luôn giữ cho phôi tiếp xúc hoàn toàn với bộ cử chế cửa và luôn dùng lực để nạp phôi gia công giữa bộ cử chế cửa và lưới cửa. Sử dụng que đẩy khi khoảng cách giữa bộ cử chế cửa và lưới cửa nhỏ hơn 150mm và sử dụng khối đẩy khi khoảng cách này nhỏ hơn 50mm. Các thiết bị "hỗ trợ làm việc" sẽ giữ tay bạn ở khoảng cách an toàn với lưới cửa.
Chỉ sử dụng que đẩy do nhà sản xuất cung cấp hoặc được chế tạo phù hợp với các hướng dẫn. Que đẩy này tạo khoảng cách đủ an toàn từ bàn tay đến lưới cửa.
▶ Không được sử dụng que đầy bị họng hoặc bị dứt. Que đầy họng hoặc bị dứt có thể gãy khiến tay bạn trượt vào lưới cửa.
Không thực hiện bất kỳ thao tác nào "rảnh tay". Luôn sử dụng cử độc hoặc cử vát mép để định vị và dẫn phôi gia công. "Ránh tay" nghĩa là sử dụng bản tay để đỡ hoặc dẫn phôi gia công, thay vi dùng một cử chăn hoặc cử vát mép. Cưa bằng tay dẫn đến căn chính sai, kẹt và lực phần hồi.
▶ Không được với xung quanh hoặc với qua lưới cửa đang quay. Việc với một phôi gia công có thể dẫn đến tiếp xúc vô tình với lưới cửa đang chuyển đông.
Sử dụng vật đỡ phôi gia công phụ cho phía sau và/hoặc các bên của lưới cửa đối với các phôi gia công dài và/hoặc rộng để giữ chúng cân bằng. Một phôi gia công dài và/hoặc rộng có khuynh hướng xoay trên mép của bản cửa, gây ra mất kiểm soát, kẹt và phân hồi lưới cửa.
Nạp phôi gia công ở một nhịp độ đều. Không được uốn cong, xoắn hoặc dịch chuyển phôi gia công từ mặt này qua mặt kia. Nếu bị kẹt, hãy tất máy ngay lập tức, rút phích cấm ra rối gỗ bổ vật bị kẹt. Việc kẹt lưới của do phôi gia công có thể gây ra lực đẩy ngược hoặc làm ngừng chạy mô-tơ.
Không được gỗ bổ các mảnh vật liệu cắt trong khi cửa đang chạy. Vật liệu có thể bị ket giữa cũ chăn hoặc bên trong tắm chắn báo vệ lưới cửa và lưới cửa và nó có thể cuốn ngón tay của bạn vào lưới cửa. Tất máy cửa và chờ cho đến khi lưới cửa dùng lại trước khi gỗ vật liệu.

590 | Tiếng Việt

▶ Sử dụng cử chặn phụ tiếp xúc với mặt bản cửa khi xẻ phôi gia công dày dưới 2 mm. Phôi gia công móng có thể chêm dưới thanh cũ và tạo ra lực đẩy ngược.

Nguyên nhân gây ra lực phần hồi và các cảnh báo liên quan

Lực phần hồi là một lực tác động đột ngột của phối gia công do lưới của bị bó, kẹt hoặc bị lệch đường cắt trên phối gia công so với lưới của hoặc khi một bộ phận của phối gia công kẹt giữa lưới của và cử chăn hoặc vất thể cố định khác.

Thường xuyên nhất trong lúc có lực phần hồi, phôi gia công được nâng lên từ bàn của bằng phần phía sau của lưới của và được đẩy về phía người vận hành.

Lục phần hồi là do việc sử dụng sai và/hoặc quy trình hoặc điều kiện vận hành sai máy cửa và có thể phòng tránh bằng cách áp dụng các biện pháp phòng ngừa phù hợp được nếu dưới đây.

Không được đúng song với lưới cửa. Luôn đặt cơ thể của bạn ở cùng một phía với lưới cửa như cứ chặn. Lục phần hồi có thể đẩy phôi gia công ở tốc độ cao về phía bất cứ người nào đúng trước và song song với lưới cửa.

Không được với qua hoặc với ra sau lưới cửa để kéo hoặc đỡ phôi gia công. Có thể xây ra tiếp xúc vô tình với lưới cửa hoặc lực phân hồi có thể kéo ngón tay của ban vào lưới cửa.

▶ Không được giữ và ấn phôi gia công đang được cắt rời tựa vào lưới cửa đang quay. ấn phôi gia công đang cắt rời tựa vào lưới cửa sẽ gây kẹt và lực phần hồi.

▶ Căn chỉnh cũ chặn song song với lưới cửa. Cử chặn bị lệch sẽ bó phôi gia công vào lưới cửa và tạo ra lực phần hồi.

▶ Sử dụng một vấn cắt vát mỏng để dẫn phôi gia công tựa vào bàn cửa và cử chặn khi thực hiện các đường cắt không đứt như cắt xoi rãnh. Ván cắt vát mỏng giúp kiểm soát phôi gia công trong trường hợp có lực phân hồi.

▶ Sử dụng các panô lớn để giảm thiếu rủi ro bị kẹt lưới cửa và lực phần hồi. Các panô lớn thường vống xuống dưới trọng lượng riêng của chúng. (Các) vật dỗ phải được đặt dưới tất cả các phần của panô treo phía trên mặt bàn cửa.

▶ Sử dụng căn thận khi cắt một phôi gia công bị xoắn, có mắt, vênh hoặc không có mép thẳng để dẫn hướng phôi gia công bằng cử vát mép hoặc cử chăn. Một phôi gia công vị vênh, có mắt, hoặc bị xoắn thường gỗ ghế và gây lệch rãnh cửa với lưới cửa, gây ra kẹt và lực phân hồi.

▶ Không được cắt nhiều hơn một phối gia công, được xếp chống theo chiều dọc hoặc chiếu ngang. Lưỡi cửa có thể lựơn một hoặc nhiều mảnh và gây ra lực phần hồi.

Khi khởi động lại cửa có gắn lưới cửa đang ở trong phôi gia công, chỉnh tâm lưới cửa vào đúng rảnh cửa sao cho răng cửa không bị mắc vào vật liệu. Nếu lưới cửa bị kẹt, nó có thể nâng phôi gia công lên và gây ra lực phân hồi khi cửa được khởi động.

Giữ các lưới cửa sạch sẽ, sắc nhọn, và đủ bộ. Không sử dụng các lưới cửa bị vênh hoặc các lưới cửa có răng bị vô hoặc gãy. Các lưới cửa sắc và được đặt đúng sẽ làm giảm kẹt, dùng và lực phân hồi.

Các cảnh báo về quy trình vận hành máy cửa bàn

▶ Tất cửa bàn và ngắt bộ ắc quy khi tháo chi tiết chèn bàn, thay lưới cửa hoặc điều chỉnh cho chêm mở mạch cửa hoặc tắm chắn bảo vệ lưới cửa, và khi máy không được giám sát. Các biện pháp phòng ngừa sẽ tránh tai nạn.

▶ Không để của bàn chạy mà không giám sát. Tất và không rời khởi dụng cụ cho đến khi nó dừng hoàn toàn. Cưa chạy không giám sát là một mỗi nguy hiểm không được kiểm soát.

Đặt máy cửa bản trong một khu vực đủ ánh sáng và bằng phẳng nơi bạn có thể duy trì được chỗ đúng tốt và sự cân bằng tốt. Nên lắp đặt máy cửa bản trong một khu vực có đủ không gian để dễ dàng xử lý các phối gia công có kích thước khác nhau. Các khu vực chất hợp, tối tắm và sản trơn không phẳng sẽ gây ra tai nạn.

▶ Thường xuyên lau chùi và loại bổ mùn cưa ra khởi bàn cưa và/hoặc thiết bị hút bụi. Mùn cưa tích tụ để bắt lữa và có thể tự bốc cháy.

Bàn cửa phải được cố định chặt. Bàn cửa không được cố định chặt đúng cách có thể di chuyển hoặc lật.

Gỗ bỏ các dụng cụ, vụn gỗ, v.v. ra khởi bàn cửa trước khi bạt máy cửa bàn. Sự sao nhâng hoặc kẹt có thể gây nguy hiểm.

▶ Luôn sử dụng các lưới cửa đúng kích cỡ và hình dáng (lưới kim cường khác với lưới tròn) của lỗ tâm. Các lưới cửa không khớp với các phụ kiện cứng ghép nối của máy cửa sẽ làm lệch tâm và có thể làm mắt kiểm soát.

Không được sử dụng các phụ kiện gắn lưới của bị hồng hoặc không chính xác như mặt bích, vòng đêm lưới của, bu lông hoặc đai ốc. Các phụ kiện gắn này được thiết kế đặc biệt cho của của bạn, để đảm bảo vận hành an toàn và hiệu suất tối ưu.

▶ Không được đúng trên bản cửa, không sử dụng nó làm bậc. Chấn thương nghiêm trọng có thể xảy ra nếu dụng cụ bị nghiêng hoặc nếu vô tình chạm vào dụng cụ cắt.

Đảm bảo lưới cửa được lắp để xoay theo hướng thích hợp. Không sử dụng bánh mài, bàn chai kim loại, hoặc bánh nhám trên cửa

bàn. Lắp lưới cửa không đúng cách hoặc sử dụng các phụ kiện không được khuyến cáo có thể gây ra thương tích nghiêm trọng.

Các cảnh báo phụ thêm

▶ Khi lắp ráp lưới cửa, hãy mang găng tay bảo hộ vào. Việc này bao gồm nguy hiểm gây thương tích.
▶ Không được sử dụng lưới của bằng thép HSS. Những loại lưới của như vậy có thể vô dễ dàng.
▶ Chỉ sử dụng lưới cửa phù hợp với các đặc tính kỹ thuật được ghi rõ trong các hướng dẫn sử dụng và trên dụng cụ điện và đã được thử nghiệm, và được đánh dấu đáp ứng tiêu chuẩn EN 847-1.
Không được sử dụng dụng cụ điện mà không có chỉ tiết gài bàn. Thay chỉ tiết gài bàn đã hồng. Chi tiết gài bàn mà không hoàn hảo, lưới cửa có thể gây ra thương tích.
▶ Giữ nơi làm việc của bạn sạch sẽ. Các hỗn hợp vật liệu là đặc biệt nguy hiểm. Bụi kim loại nhẹ có thể cháy hoặc nổ.
▶ Hãy chọn lưới của phù hợp cho vật liệu, mà bạn muốn gia công.
▶ Chỉ sử dụng lưới cửa do nhà sản xuất máy khuyến nghị, và thích hợp để cửa loại vật liệu được gia công cắt.
▶ Bạn chỉ được dẫn phôi gia công tới lưới cửa đang chạy. Nếu không, có nguy cơ bị lực đôi ngược khi lưới cửa bị chèn chặt trong vật gia công.
Trong trường hợp pin bị hóng hay sử dụng sai cách, hơi nước có thể bốc ra. Pin có thể cháy hoặc nổ. Hãy làm cho thông thoáng khí và trong trường hợp bị đau phải nhờ y tế chữa trị. Hơi nước có thể gây ngứa hệ hô hấp.
▶ Không thay đổi và mở pin. Nguy cơ bị chấp mạch.
Pin có thể bị hư hại bởi các vật dụng nhơn như dinh hay tuốc-no-vít hoặc bởi các tác động lực từ bên ngoài. Nó có thể dẫn tới đoàn mạch nội bộ và làm pin bị cháy, bốc khói, phát nổ hoặc quá nóng.
▶ Chỉ sử dụng pin trong các sản phẩm của nhà sản xuất. Chỉ bằng cách này, pin sẽ được bảo vệ tránh nguy cơ quá tải.

Bảo vệ pin không để bị làm nóng, ví dụ, chống để lâu dài dưới ánh nắng gay gát, lừa, chất bản, nước, và sự ẩm ướt. Có nguy cơ nổ và chấp mạch.

bạn. Xin vui lòng ghi nhận các biểu tượng và ý nghĩa của chúng. Sự hiểu đúng các biểu tượng sẽ giúp bạn sử dụng máy một cách tốt và an toàn hơn.

Biểu tượng và các ý nghĩa của chúng

Đế tay tránh khởi phạm vi cắt khi máy đang hoạt động. Có nguy cơ gây thương tích khi chạm vào lưới cửa.

Hãy mang mặt nạ chống bụi.

Hãy mang dụng cụ bảo vệ tai. Đế tai trấn tiếp xúc với tiếng ôn có thể làm mắt thính giác.

Hãy mang kính bảo hộ.

Hãy tuân thủ kích thước của đ lưỡi cửa (Đường kính lưỡi cửa D, đường kính lỗ khoan d). Đường kính lỗ khoan d phải vừa văn với trực máy của dụng cụ, không bị lỏng lẻo. Nếu cần sử dụng ống nối chuyển tiếp, hãy đảm bảo rằng các kích thước của ống nối chuyển tiếp phải phù hợp với độ dày thép lá và đường kính lỗ khoan của lưỡi cửa cũng như đường kính của trực dụng cụ.Fair sử dụng ống nối chuyển tiếp giao kèm với lưỡi cưa.

Đường kính lưới cửa D phải phù hợp với thông số trên biểu tượng.

Xem thêm "Kích thước cho lưỡi của phù hợp" trong Chương "Dữ liệu kỹ thuật".

Lưu ý độ dày của dao tách lớp RK cũng như chiều cao phôi tối đa có thể H.

Xem thêm Chương "Thông số kỹ thuật".

Các Biểu TƯỢng

Các biểu tượng sau đây có khả năng diễn đạt ý nghĩa về cách sử dụng dụng cụ điện cấm tay của

Biểu tượng và các ý nghĩa của chúng

Luôn chú ý các thông số trên dao tách lớp khi thay lưới cửa. Nếu không, có nguy cơ dao tách lớp bị nên chặt trong phôi gia công.

D Đường kính của lưới cửa

C Chiêu rộng cắt tối thiểu (Độ dày răng/khoảng cách giữa các răng)

T Độ dày lưới chính tối đa

RK Độ dày của dao tách lớp

ROTATION Chiêu cắt của răng (chiêu của mũi tên trên lưới cửa) phải cùng chiều với chiêu mũi tên trên dao tách lớp

Xem thêm Chương "Thông số kỹ thuật".

phía bên trái:

Hiến thi hướng xoay của tay quay để ha (Vị trí vận chuyển) và nâng (Vị trí làm việc) của lưới của.

phía bên phải:

Hiến thị vị trí của cân khóa để cố định lưới của và khi thiết lập góc xiên dọc (Lưới của có thể xoay).

Hướng xoay để cố định/tháo vật gài bàn

Không chạm vào lưới cửa bằng cần đáy.

Ở vùng này, có thể gắn kẹp hâm vào bàn cửa.

Với ký hiệu CE, nhà sản xuất xác nhận rằng dụng cụ điện tuân thủ các chỉ thị áp dụng của EU.

Mô Tả Sản Phẩm và Đặc Tính Kỹ Thuật

Đọc kỹ mọi cảnh báo an toàn và mọi hướng dẫn. Không tuân thủ mọi cảnh báo và hướng dẫn được liệt kê dưới đây có thể bị diện giật, gây cháy và / hay bị thương tật nghiệm trọng.

Xin lưu ý các hình minh hoạt trong phần trước của hướng dẫn vận hành.

Sử dụng đúng cách

Dùng cụ điện được thiết kế để làm máy đặt cố định dùng để cắt loại gỗ cứng, gỗ mềm và cho vấn ghép, ván xơ ép theo chiếu dài, chiếu ngang. Do đó có thể có góc vuông nằm ngang từ -30^ tới +30^ cũng như góc vuông thẳng đúng từ -2^ tới 47^ .

Khi sử dụng lưới của thích hợp, việc của nhóm định hình và nhựa cũng có thể được.

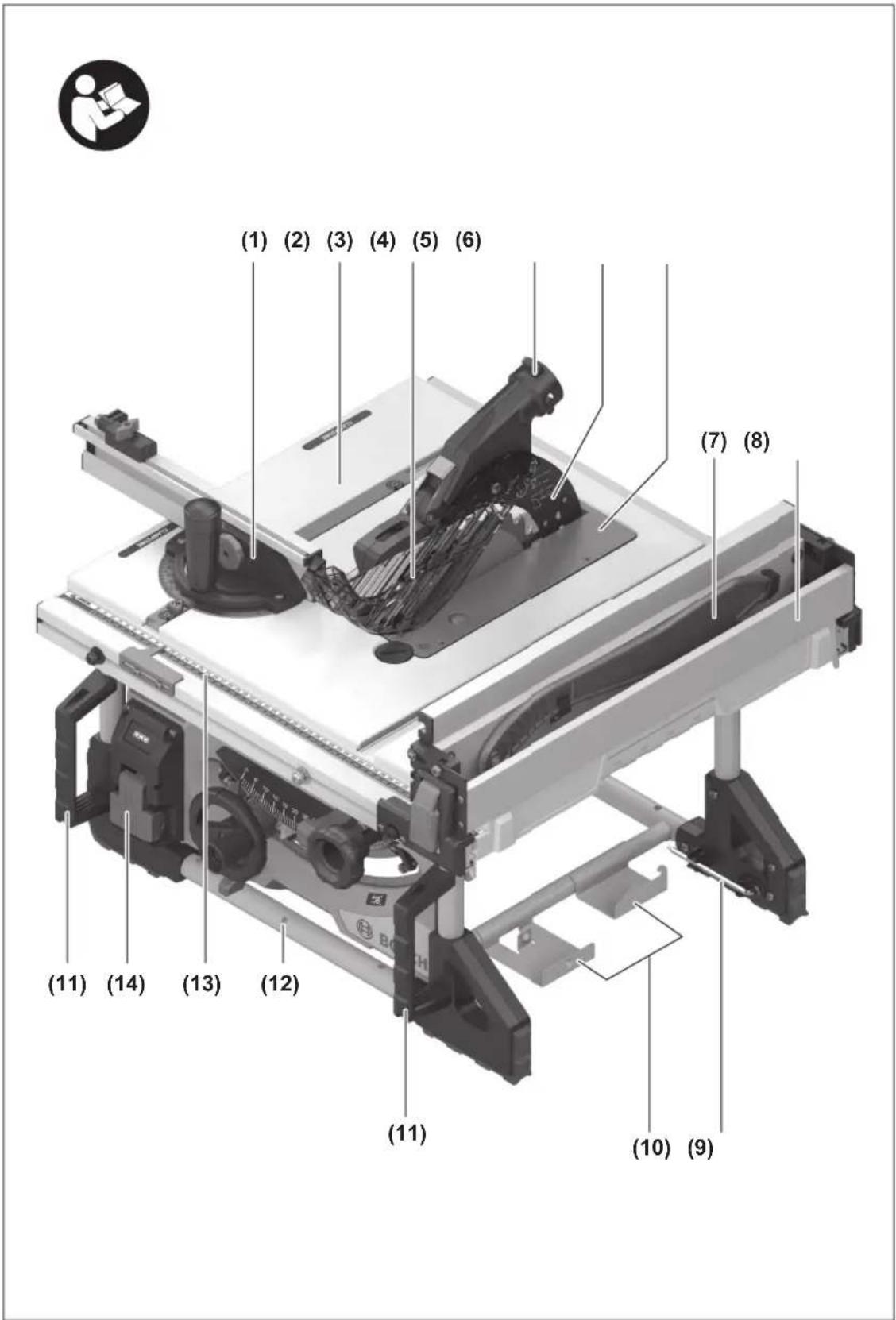

Các bộ phận được minh họa

Việc đánh số các thành phần đã minh họa liên quan đến mô tả dụng cụ điện trên trang hình ảnh.

(1) Cử chặn góc

(2) Bàn cua

(3) Nắp bảo vệ

(4) Cút nối ống hút tại nắp bảo vệ

(5) Dao tách lóp

(6) Chi tiết gài bàn

(7) Cần đáy

(8) Thanh cũ phụ (có thể gập)

(9) Chìa vặn lục giác (5 mm/2,5 mm)

(10) Giá dō bǎo quản nắp bǎo vê

(11) Tay câm định vị về căn chính dụng cụ điện (không tay xách)

(12) Lỗ lắp bắt

(13) Thuốc đo khoáng cách lưới của đến thanh cũ

(14) Công tắc Bật/Tất

(15) Đèn báo trạng thái sạc pin trên dụng cụ điện

(16) Cử chǎn cho góc xiên 0° (đúng)

(17) Tay quay góc vuông mộng

(18) Cần khóa điều chỉnh góc xiên

(19) Cần quay để hạ và nâng lưới cưa

(20) Thuốc đo góc vát (đúng)

(21) Cử chăn cho góc xiên 45° (đúng)

(22) Chìa vặn dâu vòng

(23) Núm xoay thanh cữ

(24) Quai kẹp cho phần mở rộng bàn cửa

(25) Ray dẫn huống Dương cấp cạnh

(26) Thanh cũ

(27) Luôi cua
(28) Thanh biên dạng
(29) Bu-long tai chuôn Cõ chăn chiều dài
(30) Cõ chăn chiếu dài
(31) Nút tháo pin a)
(32) Pin a)
(33) Giá dō dé báo quản cũ chǎn góc
(34) Cút nối ống hút
(35) Vít khóa cấu thanh
(36) Cần kepada Dao tách lớp
(37) Chốt định vị dao tách lớp
(38) Đánh dấu Cần kép/tăm kép
(39) Vít khóa của chi tiết gài bàn
(40) Cần kepada nắp bảo vệ
(41) Bu lông dẫn hướng nắp bảo vệ
(42) Cần khóa Thanh cũ
(43) Cặp chốt (bên phải, màu đen)
(44) Cặp chốt (bên phải, màu bạc)
(45) Cặp chốt (bên trái, màu đen)
(46) Ray dẫn huống cũ chặn góc
(47) Rānh dān huống cũ chính đặt góc
(48) Vít dâu có khía thanh biên dạng
(49) Nắp che phân tổng mặt cửa

(50) Lỗ kẹp đế nâng chi tiết gài bàn
(51) Dai ốc chăn
(52) Cần khóa trục
(53) Bích kẹp
(54) Mặt bích tiếp nhận
(55) Trục máy
(56) Vạch chỉ độ góc (đúng)
(57) Núm khóa dành cho góc vát bất kỳ (ngang)
(58) Bộ chỉ báo góc (theo chiều ngang) trên cũ chặn góc
(59) Kim chỉ khoảng hồ
(60) Vít bất vạch chỉ độ góc (đúng)
(61) Các vít lục giác chìm (5 mm) phía trước để điều chỉnh sự song song của lưới cửa
(62) Các vít lục giác chìm (5 mm) phía sau để điều chỉnh sự song song của lưới cửa
(63) Vít bát kim chí khoảng hồ của bàn cửa
(64) Vít chính thanh chèn
(65) Vít điều chỉnh ray dẫn hướng cũ chặn góc
(66) Tay Xách
(67) Chô lôm để nấm
a) Phụ kiện này không thuộc phạm vi giao hàng tiêu chuẩn.

Thông số kỹ thuật

Cưa tròn có bàn chạy pin		GTS 18V-70	GTS 18V-70
Mã số máy		3 601 M44 1..	3 601 M44 1B.
Điện thế danh định	V= 18 18
Tốc độ không tải ^A)	/phút 5500 5500
Làm giảm cường độ dòng điện khi khởi động		●	●
Trọng lượng ^B)	kg 21,2 21,2
Nhiệt độ môi trường được khuyến nghị khi sac	°C 0 ... +35 0 ... +35
Nhiệt độ môi trường cho phép trong quá trình vận hành ^C) và trong quá trình lưu trữ	°C -20 ... +50 -20 ... +50
Pin tương thích		GBA 18V...ProCORE18V...EXPERT 18V...EXBA18V...CORE18V...	GBA 18V...ProCORE18V...EXPERT 18V...EXBA18V...CORE18V...
Pin được khuyến nghị dùng cho công suất tối đa		ProCORE18V... ≥ 5,5 Ah	ProCORE18V... ≥ 5,5 Ah
Thiết bị sạc được giới thiệu		GAL 18...GAL 36...GAL 12V/18...GAX 18...EXAL18V...	GAL 18...GAL 36...GAL 12V/18...GAX 18...EXAL18V...

594 | Tiếng Việt

Cưa tròn có bàn chạy pin		GTS 18V-70 GTS 18V-70
Khối lượng
Dụng cụ điện (bao gồm dụng cụ phụ trợ có thể tháo)
Chiểu rộng x chiếu sâu x chiếu cao	mm 593 x 608 x 329 593 x 608 x 329
Phôi gia công
Chiểu cao phôi gia công tối đa có thể H	mm 70 70
Dao tách lớp
Độ dày RK	mm 1,8 2,2
Kích thước lưới của phù hợp
Đường kính lưới của D	mm 216 216
Đường kính lỗ khoan d	mm 30 25,4
Độ dày lưới của chính tối đa T	mm < 1,7 < 2,1
Độ dày răng cửa/khoảng cách giữa các răng tối thiểu C	mm > 1,9 > 2,3

A) được do ở 20–25 °C với pin ProCORE18V 12.0Ah
B) Trọng lượng không pin
(Trong luong cua pin xem http://www.bosch-professional.com)
C) hiệu suất giới hạn ở nhiệt độ < 0 °C
Kích thước phôi gia công tối đa: (xem „Kích thước phôi gia công tối đa“, Trang 599)
Các giá trị có thể khác nhau tùy thuộc vào sản phẩm và tùy thuộc vào ứng dụng và điều kiện môi trường. Xem thêm thông tin chỉ tiết trên trang www.bosch-professional.com/wac.

Pin

Bosch mua dụng cụ điện chạy pin không có pin. Dù pin được bao gồm trong phạm vi giao hàng của dụng cụ điện, bạn có thể tháo bao gì.

Sạc pin

▶ Chỉ sử dụng bộ sạc được để cập trong dữ liệu kỹ thuật. Chỉ những bộ sạc này phù hợp cho dụng cụ diện cẩm tay của bạn có sử dụng pin Li-lon.

Hướng dẫn: Pin Lithium-ion được giao một phần do các quy định vận tải quốc tế. Để bảo đảm dây dữ diện dung, nạp diện hoàn lại cho pin trước khi sử dụng cho lân dấu tiên.

Lắp pin

Hãy đẩy pin đã sạc vào giá gắn pin cho đến khi nó vào khớp.

Bosch khuyến nghị sử dụng các pin có dung lượng tối thiểu là 3,0 Ah.

Tháo pin ra

Đế tháo pin bạn hãy ấn nút mở khóa pin và kéo pin ra. Không dùng sức.

Pin có 2 mức khóa, có nhiệm vụ ngăn ngừa pin bị rơi ra do vô ý bấm phải nút tháo pin. Cử khi nào pin còn được lắp trong dụng cụ điện, nó vẫn được giữ nguyên vị trí nhờ vào một lò xo.

Đèn báo trạng thái nạp pin

3 đèn LED màu xanh của màn hình hiển thị tình trạng sạc pin (15) hiển thị tình trạng sạc của pin.

LED Điện dung
Đèn sáng liên tục 3 x màu xanh lá	60–100 %
Đèn sáng liên tục 2 x màu xanh lá	30–60 %
Đèn sáng liên tục 1 x màu xanh lá	5–30 %
Đèn nhập nháy 1 x màu xanh lá	0–5 %

Bảo Vệ Chống Quá Tài Dựa Trên Nhiệt Độ

Trong quá trình sử dụng sắp tới, không được để dụng cụ điện bị quá tải. Khi trọng tải quá năng hoặc vượt qua phạm vi nhiệt độ pin cho phép, chỉ số vòng quay sẽ giảm hoặc dụng cụ điện bị tất. Trong lúc chỉ số vòng quay giảm, dụng cụ điện chỉ chạy với số vòng quay tối đa sau khi đạt nhiệt độ pin cho phép hoặc khi trọng tải được giảm bột. Với việc tự ngắt, hãy tất dụng cụ điện, để pin người và bất lại dung cụ điện lân nữa.

Các Khuyến Nghị về Cách Bảo Dương Tốt Nhất cho Pin

Bảo vệ pin hợp khối tránh sự ẩm ướt và nước. Chí bảo quản pin trong tâm nhiệt độ nằm giữa -20 °C và 50 °C. Không để pin trong ô tô vào mùa hè.

Thỉnh thoảng làm sạch các khe thông gió của pin bằng cách dùng một cái cọ khô, mềm và sạch.

Sự giám sút đáng kể thời gian hoạt động sau khi nạp điện chỉ rõ rằng pin hợp khối đã hết công dụng và phải được thay.

Qui trình hoạt động được chia ra làm hai giai đoạn.

Sụ' lắp vào

Trước khi tiến hành bất cứ công việc gì với máy (ví dụ: bảo dưỡng, thay dụng cụ v.v..) tháo pin ra khởi dụng cụ điện. Có nguy cơ gây thương tích khi vô tình làm kích hoạt công tắc bất/tắt.

Các món được giao

Trước khi vận hành lân đầu, hãy kiểm tra dụng cụ điện xem tất cả các bộ phận theo thiết kế có được cung cấp đầy đủ không:

– Cưa bàn với lưới của được lắp (27) và dao tách lớp (5)
- Cử chăn góc (1)
- Thanh biên dạng (28)
- Cõ chăn chiều dài (30)
- Thanh cũ (26) với thanh cũ phụ có thể gập (8)
– Nắp bảo vệ (3) có cút nối ống hút (4)
- Chìa văn lục giác (9)
- Chìa vặn vòng (22)
- Cân đáy (7)
- Chi tiết gài bàn (6)
- Cút nôi ống hút (34)

Lưu ý: Hãy kiểm tra dụng cụ điện xem có hu์ hồng nào không.

Trước khi tiến hành sử dụng máy, kiểm tra cần thận xem tất cả các chi tiết dùng bảo vệ hay các bộ phận bị hư hỏng nhẹ có hoạt động tốt và theo đúng quy định không. Tất cả các hư hỏng nhẹ phải được kiểm tra cần thận để bảo đảm sự hoạt động của dụng cụ được hoàn hồ。Tất cả các bộ phận phải được lắp ráp đúng cách và tất cả các điều kiện cần có phải được đáp ứng đúng và đủ để bảo đảm sự hoạt động được hoàn hồ。

Các chỉ tiết bảo vệ và các bộ phận hư hỏng phải được thay ngay thông qua một trung tâm bảo hành-bảo trì được ủy nhiệm.

Các dụng cụ phụ trợ cân thiết (không nằm trong phạm vi giao kèm):

– Chìa văn vít bốn cạnh
- Thước đo góc

Lắp Ráp Các Thành Phân Chi Tiết

– Lấy tất cả các bộ phân được giao kèm theo máy ra khởi bao bì một cách cần thân.
– Lấy tất cả các gói tài liệu hướng dẫn và các phụ kiện giao kèm ra khởi dụng cụ điện.

• Bảo đảm rằng tập tài liệu nằm bên dưới khối động cơ (mô-tơ) đã được lấy ra.
  Gắn những dụng cụ phụ trợ sau đây lên vỏ: Cẩn đẩy (7), chia văn vòng (22), chia văn lực giác (9), thanh cũ (26) với thanh cũ bổ sung có thể gập (8), cũ chắn góc (1), thanh biên đang (28), cỡ chắn chiếu dài (30), nắp bảo vệ (3), cút nối ống hút (34).
• Ngay khi bạn cần một dụng cụ phụ trợ, hãy tháo cần thận ra khởi vị trí cắt giữ.

Định vị dao tách lóp (xem Hình a1–a2)

Hướng dẫn: Nếu thấy cận, làm sạch tất cả các bộ phận sắp lắp vào trước khi định vi.

• Hây xoay tay quay (19) theo chiều kim đông hô cho đến cũ chặn, để lưới cưa (27) nằm trong vị trí cao nhất có thể trên bàn cưa.
  – Nói lòng tay gạt siết (36) theo chiếu kim đông hồ, cho đến khi nó trở lên trên.
  – Hãy đáy dao tách lóp (5) theo chiếu cản kép (36), đến khi nó được kéo lên trên.
  – Hãy kéo dao tách lóp lên trên, để nó được đặt chính xác qua phần giữa của lưới cửa.
  – Hãy cho khớp cả hai chốt định vị (37) vào các lỗ khoan bên dưới ở dao tách lớp và tiết chặt cần kep lại (36).

Các đánh dấu (38) trên tắm kepada và trên tay gạt tiết (36) phải được căn chính như hình minh họa.

Lắp chi tiết gài bàn (xem Hình b)

– Hãy móc chi tiết gài bàn (6) vào khe hồ sau của trục dụng cụ và dẫn nó ra sau.
– Hãy ấn lên chi tiết gài bàn, cho đến khi nó khớp vào trực dụng cụ.
– Hãy văn vít khóa (39) bằng dấu nhọn của chia văn vòng (22) cho đến cữ chặn theo hướng xoay "Ổ khóa đóng".

Lắp nắp bảo vệ (xem Hình c1–c2)

Hướng dẫn: Chỉ lắp nắp bảo vệ, nếu dao tách lớp được đặt ở vị trí trên cùng qua phần giữa của lưới cửa (xem Hình minh họa a2). Không lắp nắp bảo vệ, nếu dao tách lớp ở vị trí dưới cùng (Tình trang giao hàng hoặc vị trí cửa rãnh) (xem Hình minh họa a1).

– Nói lông cân kép (40) và lấy nắp bảo vệ ra (3) khởi giá dỡ (10).
- Hãy đầy bu lông dẫn hướng (41) ra sau vào rãnh của dao tách lớp (5).
- Hãy dẫn nắp bảo vệ (3) xuống dưới, đến khi bộ phận bảo vệ lưới của (ray nhựa trên) song song với bề mặt của bàn của (2).
– Ăn cân kẹp (40) lên trên. Cần kẹp phải khớp có thể cảm nhân có hoặc nghe rõ và nắp bảo vệ (3) phải được lắp chất và an toàn.
▶ Vui lòng kiểm tra xem nắp bảo vệ có chuyên động trơn tru không trước khi sử dụng. Không sử dụng dụng cụ điện, nếu nắp bảo vệ

596 | Tiếng Việt

chuyên động không tự do và không đóng ngay lập tức.

Lắp thanh cũ (xem Hình d)

Thanh cũ (26) có thể được lắp ở bên trái hoặc bên phải từ lưới của tại các điểm cố định. Ba cấp chốt dùng cho mục đích này (43), (44), (45).

Cặp chốt Màu Vị trí thanh cữ (26) Công suất cắt Thang đo (13)

(43) đen bên phải từ lưới cưa 127–635 mm bên dưới, màu	đen
(44) màu bạc bên phải từ lưới cưa 0–508 mm bên trên, màu	bạc
(45) đen bên trái từ lưới cưa 0–305 mm bên dưới, màu	đen

- Đảm báo rằng quai kẹp cố định được (24) phần mở rộng của bàn cửa (Quai kẹp được ấn xuống).

– Hãy nhà cân khóa (42) tại thanh cũ (26).

– Định vị các khác tại thanh cũ (26) qua một trong ba cấp chốt (43), (44), (45). Khi đó, thanh cũ bổ

Lắp cũ chặn góc, thanh biên dạng, cỡ chặn chiều dài (xem Hình e1–e3)

- Hãy dẫn ray (46) của cũ chăn góc (1) vào một trong các rânh dẫn hướng cho sẵn (47) của bàn cửa.

Đế tao các phôi gia công dài tốt hơn, cũ chặn góc có thể được mở rộng bằng thanh biên dạng (28).

– Lắp thanh biên dạng (28) nhờ vít dấu có khía (48) vào cũ chặn góc nếu cân.

Đế dẻ dàng của được các chi tiết gia công có cùng chiều dài, bạn có thể sử dụng thanh chăn vật liệu (30).

- Đầy cổ chặn chiếu dài (30) lên thanh biên dạng (28) và tiết chặt để cổ định đai ốc tai hống (29).

Lắp bắt cố định hay linh hoạt

Đế bảo đảm sự điều khiển được an toàn, máy phải được lắp bắt lên trên một bề mặt phẳng và vững chãi (vd. bàn thọ) trước khi sử dụng.

Lắp ráp trên bề mặt gia công (xem Hình f)

- Bất chắc dụng cụ điện bằng loại vít lắp bất thích hợp lên trên bề mặt gia công. Các lỗ khoan dùng cho mục đích này (12).

hoặc

- Kep dụng cụ điện bằng loại hàm kep có trên thị trường, và kep các chân máy vào bề mặt gia công.

Lắp ráp trên giá của Bosch (Xem Hình g)

Bàn làm việc của Bosch (ví dụ: GTA 571) được vận chuyển đơn giản và lắp đặt nhanh chóng nhờ thiết kế có thể gập lại. Có thể lắp ráp dụng cụ diện mà không cần dụng cụ.

sung có thể gập (8) phải hướng ra khởi nắp bảo vệ (3).

– Đế cố định thanh cũ, hãy gập các cân khóa (42) ở cả hai bên xuống.

Hãy đọc mọi cảnh báo và hướng dẫn dính kèm giá cửa. Không tuân thủ các cảnh báo an toàn và hướng dẫn có thể dẫn đến việc bị điện giụt, cháy và/hoặc gây ra thương tích nghiệm trong.

▶ Lắp ráp giá cửa đúng cách trước khi gắn dụng cụ điện. Sự lắp ráp hoàn hảo là quan trọng để ngăn ngừa nguy cơ bị sập.

- Gắn lắp dụng cụ điện lên giá của ở tư thế vận chuyển.

Đế căn chính dụng cụ điện trên bàn làm việc, hãy sử dụng tay cẩm định vị (11).

Hút Dăm/Bụi

Mat bụi từ các vật liệu được sơn phủ ngoài có chứa chỉ trên một số loại gỗ, khoáng vật và kim loại có thể gây nguy hại đến sức khoẻ con người. Đụng chơn hay hít thỏ các bụi này có thể làm người sử dụng hay đúng gần bị đi ứng và/hoặc gây nhiễm trùng hệ hô hấp.

Một số mật bụi cụ thể, ví dụ như bụi gỗ sôi hay dấu, được xem là chất gây ung thư, đặc biệt là có liên quan đến các chất phụ gia dùng xử lý gỗ (chất cromat, chất bảo quản gỗ). Có thể chỉ nên để thợ chuyên môn gia công các loại vật liệu có chứa amiang.

– Cách xa ở mức có thể được, sử dụng hệ thống hút thích hợp cho loại vật liệu.

– Tạo không khí thông thoáng nơi làm việc.

- Khuyến nghị nên mang mặt nạ phòng độc có bộ lọc cấp P2.

Tuân thủ các qui định của quốc gia bạn liên quan đến loại vật liệu gia công.

Tránh không để rác tích tụ tại nơi làm việc. Rác có thể để dàng bắt lửa.

Sự hút bụi/dăm có thể bị bụi, dăm hay các mảnh nhỏ của vật gia công làm cho tắc nghẽn lại.

- Tất dụng cụ điện và tháo pin.

– Hāy chò cho đến khi lưới cửa dùng hằng.

– Xác định nguyên nhân làm tắc nghẽn và chỉnh sửa lại.

▶ Đế tránh nguy cơ cháy khi cửa nhôm, hãy trút sạch phần tổng mật cửa và không sử dụng hút vỏ bào.

Trút sạch phân tổng mặt cửa (xem Hình h)

Đế loại bỏ các mảnh gãy của phôi gia công và các vó bào lớn, bạn có thể trút sạch phân tổng mật cửa (35).

• Tất dụng cụ điện và tháo pin (32).
  – Hāy chò cho đến khi lưới cửa dùng hẩn.
  – Xoay nắp che sang một bên (49) và kéo phân tổng mặt cửa ra (35).
  – Lắc sạch các mảnh vụn và dăm của phôi gia công.
• Xoay lại nắp che sang một bên (49) và đáy phân tổng mặt cửa (35) cho đến cũ chặn bên dưới lưới cửa (27).

Hút bụi bên ngoài (xem Hình i)

Đâu nổi Click&Clean: Đế hút bụi và mật cửa, bạn có thể kết nối ống máy hút bụi có cút nối ống hút (4) của nắp bảo vệ (3) hoặc ống máy hút bụi cùng với cút nối ống hút (34) với phần tổng mật cửa (35).

- Kết nối chặt ống máy hút bụi (∅ 33 mm) với cút nối ống hút (4) của nắp bảo vệ (3).

hoặc

- Hãy gắn cút nối ống hút (34) lên phần tổng mặt cửa (35).

- Kết nối chặt ống máy hút bụi (∅ 39 mm) với cút nối ống hút (34).

Máy hút bụi phải thích hợp dành cho loại vật liệu đang gia công.

Khi hút bụi khô loại đặc biệt gây nguy hại đến sức khỏe hoặc gây ra ung thư, hãy sử dụng máy hút bụi loại chuyên dụng.

Thay luõi cua (xem Hinh j1-j4)

Trước khi tiến hành bất cứ công việc gì với máy (ví dụ: bảo dưỡng, thay dụng cụ v.v..) tháo pin ra khởi dụng cụ điện. Có nguy cơ gây thương tích khi vô tình làm kích hoạt công tắc bất/tắt.
▶ Khi lắp ráp lưới cửa, hãy mang găng tay bảo hộ vào. Việc này bao gồm nguy hiểm gây thương tích.
▶ Chỉ sử dụng lưới cửa có tốc độ tối đa cho phép cao hơn tốc độ không tải của dụng cụ điện.

▶ Chỉ sử dụng lưới của phù hợp với các đặc tính kỹ thuật được ghi rõ trong các hướng dẫn sử dụng và trên dụng cụ điện và đã được thử nghiệm, và được đánh dấu đáp ứng tiêu chuẩn EN 847-1.
▶ Chỉ sử dụng lưới cửa do nhà sản xuất máy khuyến nghị, và thích hợp để cửa loại vật liệu được gia công cắt. Điều này sẽ giúp các đầu răng cửa không bị quá nóng và nhựa đang được xử lý không bị nóng chảy.
▶ Không được sử dụng lưới của bằng thép HSS. Những loại lưới của như vậy có thể vô dễ dàng.

Tháo Lười Cưa

• Mở cẩn kép (40) và kéo nắp bảo vệ (3) khởi rãnh trên dao tách lớp (5).
  – Hãy văn vít khóa (39) bằng dấu nhọn của chia văn vòng (22) cho đến cứ chắn theo hướng xoay "Ổ khóa mơ" và nhắc chi tiết gài bàn (6) ra khởi trục dụng cụ. Lỗ kẹp dùng để nâng nhẹ (50).
  – Hãy xoay tay quay (19) theo chiều kim đồng hô cho đến cũ chăn, để lưới cửa (27) nằm trong vị trí cao nhất có thể trên bàn cửa.
  – Văn đai ốc chặn (51) bằng chìa vận vòng (22) và đóng thời kéo khóa hăm trục (52), cho đến khi khớp vào.
  – Giữ cân khóa trục ở tư thế kéo và tháo đai ốc kep ra, vận theo chiếu ngược chiếu kim đông hô.
  – Tháo bích kẹp (53).
  – Tháo lưới của (27).

Lắp Lưới Cưa

– Nếu thấy cản, làm sạch tất cả các bộ phận sắp lắp vào trước khi ráp.
– Lắp lưới của mới vào lên trên mặt bích tiếp nhận (54) của trục máy (55).

Hướng dẫn: Không sử dụng lưới cửa quá nhỏ. Khe hồ hướng tâm giữa lưới cửa và dao tách lớp chỉ được phép tối đa là 3 – 8 mm.

Khi lắp lưới cửa, hấy lưu ý rằng chiếu cắt của răng (chiêu của mũi tên trên lưới cửa) cùng chiều với chiều mũi tên trên dao tách lớp!
– Đặt lên trên bích kẹp (53) và đai ổc chặn (51).
- Văn đai ốc chặn (51) bằng chìa vận vòng (22) và đồng thời kéo khóa hâm trục (52), cho đến khi khớp vào.
– Siết chặt đai ốc kịp theo chiếu kim đông hô.
– Hãy đặt chi tiết gài bàn (6) trên dao tách lớp (5) vào trực dụng cụ. Hãy vận vít khóa (39) bằng dấu honơn của chìa văn vòng (22) cho đến cũ chắn theo hướng xoay "Ổ khóa đóng".
– Lắp nắp bảo vệ (3) lại.

Vận Hành

▶ Trước khi tiến hành bất cứ công việc gì với máy (ví dụ: bảo dưỡng, thay dụng cụ v.v..)

598 | Tiếng Việt

tháo pin ra khởi dụng cụ điện. Có nguy cơ gây thương tích khi vô tình làm kích hoạt công tắc bật/tắt.

Vị trí vận chuyển và làm việc của lưới cửa

Vị trí dùng chuyên vận

• Hãy tháo nắp bảo vệ (3), tháo chi tiết gài bàn (6) và định vị dao tách lớp (5) trong vị trí dưới. Đặt chi tiết gài bàn (6) lại.
• Hây xoay tay quay (19) ngược chiếu kim đồng hô, đến khi răng của lưới cửa (27) ở bên dưới bàn cửa (2).
  – Đầy bàn cửa mở rộng (8) hết vào trong. Ăn tay kẹp (24) xuống dưới. Để cổ định phần mở rộng của bàn cửa.

Vị Trí Làm Việc

– Định vị dao tách lớp (5) vào vị trí trên cùng qua phần giữa của lưới cửa, đặt chi tiết gài bàn (6) vào và lắp nắp bao vệ (3).
– Hấy xoay tay quay (19) theo chiếu kim đông hô, đến khi răng trên của lưới cửa (27) ở bên trên phôi gia công khoảng 3 – 6 mm.

Tăng Kích Thuốc của Bàn Cưa

Các chỉ tiết gia công dài và/hay nặng phải được kê dỡ ở phân dấu trống.

Phân mở rộng bàn cửa (xem Hình A)

Bạn có thể mở rộng bàn cửa sang trái hoặc phải bằng cách di chuyển ray dẫn hướng (25) ra ngoài.

– Kéo tay kẹp (24) của phần mở rộng bản của lên hoàn toàn.
- Sử dụng núm xoay (25) để di chuyển ray dẫn hướng (23) sang trái hoặc phải cho đến khi đạt được chiếu rộng mong muốn.
- float tay kep (24) xuống dưới. Đế cố định phân mở rộng của bàn cửa.

Điều chỉnh ngang và dọc góc vát ngang

Đế bảo đảm đường cắt chính xác, sự điều chỉnh cơ bản của máy phải được kiểm tra và điều chỉnh lại như là việc cân thiết sau khi hoạt động cao độ.

Điều chỉnh góc vát dọc (luổi cửa) (xem Hình B)

Góc xiên đúng có thể được điều chỉnh trong phạm vi từ -2° đến 47°.

Đế điều chỉnh nhanh và chính xác góc tiêu chuẩn dọc 0° và 45°, phải có các cũ chặn được điều chỉnh ((16), (21)).

– Nhà tay gạt siết (18) ngược chiếu kim đồng hô.

Hướng dẫn: Khi nhà hoàn toàn cần khóa, lưới của sẽ nghiêng vào một vị trí tương ứng khoáng 30° bằng trọng lực.

Góc vát dọc từ 0° đến 45°:

– Hãy kéo và ấn núm điều khiển (17) dọc theo ụ trượt, đến khi chỉ báo góc (56) chỉ rõ góc vát dọc mong muốn.
– Giữ núm điều khiển ở nguyên vị trí này và tiết chất cân khóa (18) lại như trước.

Góc vát doc từ -2° đến 0°:

– Xoay cũ chăn (16) huống ra trước.
– Hãy ấn núm điều khiển (17) dọc theo ụ trượt, đến khi chỉ báo góc (56) chỉ rõ góc vát dọc mong muốn.
– Giữ núm điều khiển ở nguyên vị trí này và tiết chặt cân khóa (18) lại như trước.

Góc vát doc từ 45° đến 47°:

– Xoay cũ chăn (21) hướng ra trước.
– Hãy kéo núm điều khiển (17) dọc theo ụ trượt, đến khi chỉ báo góc (56) chỉ rõ góc vát dọc mong muốn.
– Giữ núm điều khiển ở nguyên vị trí này và tiết chất cân khóa (18) lai như trước.

Các cũ chăn ((16), (21)) sẽ tự động xoay trở lại vị trí tiêu chuẩn ngay khi góc vát dọc từ 0° đến 45° được thiết lập lại cho lưới cửa.

Điều chỉnh góc vát ngang (cữ chặn góc) (xem hình C)

Có thể điều chỉnh góc vát ngang trong phạm vi từ 30° (bên trái) đến 30° (bên phải).
– Nói lông núm khóa (57) trong trường hợp đã được tiết chất.
- Xoay cũ chặn góc, cho đến khi chỉ báo góc (58) chỉ rõ góc vát mong muốn.
– Siết chặt núm khóa (57) lại như trước.

Điều chỉnh thanh cũ (xem Hình D)

Thanh cũ (26) có thể được lắp ở bên trái hoặc bên phải từ lưới của tại các điểm cố định. Ba cấp chất dùng cho mục đích này (43), (44), (45).

– Hây định vị thanh cũ (26) sang phía mong muốn của lưới cửa (xem „Lắp thanh cũ” (xem Hình d)“, Trang 596).
– Điều chỉnh khoảng cách mong muốn giữa thanh cũ tới lưới cửa bằng núm xoay (23).

Cạnh phải của Kim chỉ khoảng hồ (59) hiển thị khoảng cách đã thiết lập.

Thang do màu đen bên dưới (13) áp dụng cho vị trí (43), (45).

Thang do màu bạc bên trên (13) áp dụng cho vị trí (44).

Điều chỉnh thanh cũ phụ (xem Hình E)

– Gập thanh cũ bổ sung (8) qua thanh cũ (26) sang phía lưới của (27).

Thanh cũ bổ sung có thể gập (8) có hai nhiệm vụ khác nhau tùy thuộc vào vị trí:

• Cử chặn để cửa các phôi hep và để cửa các góc vát doc, nếu thanh cũ bổ sung nằm trên bản cửa (2).
  – Giá dỡ phôi gia công, nếu bàn cửa (2) được mở rộng hơn 50,8 mm.

Điều Chỉnh Dao Tách Lớp

Dao tách lớp (5) ngăn không cho lưới cửa (27) bị kẹt vào vết rạch. Nếu không, có nguy cơ bị đội ngược và lưới cửa bị nêm chất trong vật gia công. Luôn luôn lưu ý rằng dao tách lớp đã được điều chỉnh đúng cách:

• Khe hồ huống tâm giữa lưới cửa và dao tách lớp chỉ được phép tối đa là 3 - 8 mm.
  – Độ dày của dao tách lớp phải nhỏ hơn bề rộng cắt và lớn hơn bề đây của lưới.
  – Dao tách lớp phải luôn luôn cùng nằm thẳng hàng với lưỡi cửa.
  – Đối với sự cắt rời bình thường, dao tách lớp phải luôn luôn nằm ở vị trí cao nhất có thể được.

Điều chỉnh chiều cao của dao tách lớp (xem Hình F)

Đế cửa rãnh, phải điều chỉnh lại chiếu cao của dao tách lớp.

▶ Chỉ dùng dụng cụ điện để khía rãnh hoặc tạo nép với thiết bị bảo vệ phù hợp (ví dụ nắp bảo vệ dạng hầm, vành chặn).
- Mở cân kep (40) và kéo nắp bảo vệ (3) khởi rãnh trên dao tách lớp (5). Đế bảo vệ chắn bảo vệ lưới khởi bị hư hỏng, hãy gắn vào giá đỡ cho sẵn (10) trên vỏ (xem Hình Q).
- Hây xoay tay quay (19) theo chiếu kim đồng hô cho đến cũ chặn, để lưới cửa (27) nằm trong vị trí cao nhất có thể trên bản cửa.
– Nói lỏng tay gạt siết (36) theo chiếu kim đông hồ, cho đến khi nó trở lên trên.
- Rút dao tách lóp khởi các chân cấm (37) (Kéo cẩn kep (36) ra ngoài một chút) và đẩy dao tách lóp (5) xuống dưới cho đến cũ chặn.
– Hây cho khớp cả hai chân cấm (37) vào các lỗ khoan trên ở dao tách lớp và tiết chặt cân kép lại (36).
Các đánh dấu (38) trên kẹp và trên tay gạt siết (36) phải được căn chính (xem Hình a2).

Bắt Đầu Vận Hành

Bật (xem Hình G1)

– Đế vận hành hãy nhân công tắc bạt/tắt (14) ở cả hai bên và kéo lên trên.

Tát (xem Hình G2)

– Bạn hây ăn công tắc bật/tắt (14) xuống hết mức.

Bảo vệ khởi điều khiển trái phép (xem Hình G3) Để chống điều khiển trái phép, bạn có thể khóa công tắc bất/tất (14) bằng cách sử dụng khóa móc.

– Đầy một khóa móc với giá kep dài qua lỗ khoan bên dưới trong công tắc bật/tắt (14) hoặc đầy một khóa móc bình thường qua lỗ khoan phía trên bên hỏng tại vỏ của công tắc bật/tắt và khóa lai.

Hướng Dẫn Sử Dụng

Các Huống Dẫn Cưa Tổng Quát

Đối với mọi kiểu cắt, đầu tiên phải bảo đảm rằng lưới của không bao giờ có thể chạm được vào cổ chặn hay các bộ phận khác của máy.
▶ Chỉ dùng dụng cụ điện để khóa rãnh hoặc tạo nép với thiết bị bảo vệ phù hợp (ví dụ nắp bảo vệ dạng hầm, vành chắn).
▶ Không sử dụng dụng cụ điện để cắt rãnh (rãnh được hoàn thiện trên phối gia công).
Bảo vệ lưới cửa tránh bị va đập hay chạm mạnh. Không để lưới cửa phải chịu lực áp hông.
Dao tách lớp phải nằm thẳng hàng với lưới của để tránh bị kịp chặt trong vật gia công.
Không được của vật gia công bị cong hay bị oắn. Vật gia công phải luôn luôn có cạnh thẳng, áp sát vào dưỡng cấp cạnh.
Luôn luôn cắt giữ/bảo quản cân đáy cùng với dụng cụ điện.

Tư thế của người thao tác (xem Hình H)

Không được đúng song với lưới cửa. Luôn đặt cơ thể của bạn ở cùng một phía với lưới cửa như cứ chặn. Lục phân hồi có thể đẩy phôi gia công ở tốc độ cao về phía bất cứ người nào đúng trước và song song với lưới cửa.

– Đế tay, ngón tay và cánh tay tránh khởi lưới của đang quay.

Tuân theo các hướng dẫn sau đây:

– Giữ vật gia công thật chắc chắn bằng cả hai tay và chắc tay áp đẩy vật gia công vào lưới cửa.

– Luôn sử dụng thanh đáy giao kèm cho chi tiết gia công hep và để cửa góc chéo thẳng đúng (7).

Kích thước phôi gia công tối đa

Góc xiên nằm đúng chiếu cao tối đa của phôi gia công [mm]

0° 70

45° 49

Cu'a

Của Đường Thắng

– Hãy điều chỉnh thanh cũ (26) thành chiếu rộng cắt mong muốn.

600 | Tiếng Việt

– Hãy đặt phôi gia công lên bàn cửa trước nắp bảo vệ (3).
– Hãy nâng hoặc hạ lưới cửa bằng tay quay (19), đến khi răng trên của lưới cửa (27) ở bên trên phôi gia công khoảng 3–6 mm.
– Bật công tắc cho máy hoạt động.
– Cắt xuyên qua vật gia công với lực áp lên máy đồng đều. Nếu bạn ấn quá nhiều lân, các dấu lưới cửa có thể quá nhiệt và phôi gia công có thể bị hồng.
- Tất máy và đợi cho đến khi lưới của đã ngừng quay hoàn toàn.

Cu'a Góc Xiên

– Điều chỉnh góc vát dọc mong muốn của lưới cửa. Khi lưới cửa nghiên sang trái, thanh cũ (26) phải ở bên phải của lưới cửa.
– Hãy tuân theo các bước làm việc tương ứng: (xem „Cưa Đường Thắng“, Trang 599)

Của góc vát ngang (xem Hình I)

– Điều chỉnh góc vát ngang mong muốn trên cũ chăn góc (1).
- Hãy đặt phôi gia công lên thanh biên dạng (28). Thanh biên dạng có thể không nằm trên đường cắt. Trong trường hợp này hãy nói lòng vít dấu có khía (48) và dịch chuyển cũ chặn.
– Hãy nâng hoặc hạ lưới cửa bằng tay quay (19), đến khi răng trên của lưới cửa (27) ở bên trên phôi gia công khoảng 3–6 mm.
– Bật công tắc cho máy hoạt động.
- Hãy ấn phôi gia công bằng một tay vào thanh biên dạng (28) và dấy chậm cử chặn góc ra trước vào rãnh dẫn hướng bằng tay kia trên núm khóa (57) từ từ về phía trước vào rãnh dẫn hướng (47).
- Tất máy và đợi cho đến khi lưới của đã ngừng quay hoàn toàn.
Đế dẻ dàng cửa được các chi tiết gia công có cùng chiều dài, bạn có thể sử dụng thanh chăn vật liệu (30).
– Nói lông bu-lông tai hông (29) và dịch chuyển thanh chặn vật liệu (30) lên chiếu dài phôi mong muốn.
– Siết chặt lại vít tai hông (29).

Kiểm tra và điều chỉnh các thiết lập cơ bản

Đế bảo đảm đường cắt chính xác, sự điều chỉnh cơ bản của máy phải được kiểm tra và điều chỉnh lại như là việc cần thiết sau khi hoạt động cao độ. Việc này đời hỏi phải có một mức độ kinh nghiệm nhất định và các dụng cụ chuyên môn thích hợp. Trạm phục vụ hàng sau khi bán của Bosch sẽ xử lý việc bảo trì này một cách nhanh chóng và đáng tin cây.

Điều chỉnh các cũ chặn của góc vát dọc tiêu chuẩn 0°/45°

• Đặt máy ở vào tư thế hoạt động.
  – Chỉnh một góc vát đúng 0° của lưới cửa.
  – Tháo nắp bảo vệ (3) ra.

Kiểm tra (xem Hình J1)

– Chỉnh thuốc đo góc đến 90° và đặt nó lên bàn của (2).

Chân thước đo góc phải nằm ngang bằng với lưới cửa (27) doc theo toàn bộ chiếu dài.

Điều chỉnh (xem Hình J2)

– Nói lông đai ốc hâm của vít cũ chăn (16) bằng chia vặn điều cũ hoặc chia vặn ống lông thông dung.
– Nói lông cân khóa (18).
– Đầy tay quay (17) vào vít cũ chăn (16) và xoay vào hoặc ra cho đến khi chân của thước do góc ngang bằng với lưới cửa dọc theo toàn bộ chiều dài.
– Giữ núm điều khiển ở nguyên vị trí này và tiết chất cân khóa (18) lai như trước.
- Siết chặt đai ốc hâm của vít cử chặn (16) một lân nữa.

Nếu chỉ báo góc (56) không nằm thẳng với vạch 0° trên thước (20) sau khi điều chỉnh, hãy nói lòng vít (60) bằng tuốc nở vít dấu Phillips thông dụng và căn chính chỉ báo góc dọc theo vạch 0°.

Hãy lắp lại các bước làm việc trên cho góc vát đúng 45° (Nói lòng đai ốc khóa; Điều chỉnh vít cũ chặn (21)). Chỉ báo góc (56) không được phép chỉnh lại.

Độ song song của lưới của với rãnh dẫn hướng của cũ chặn góc (xem Hình K)

– Đặt máy ở vào tư thế hoạt động.

– Tháo nắp bảo vệ (3) ra.

Kiểm tra

• Hãy đánh dấu răng cửa bên trái dấu tiên, mà có thể thấy rõ phía sau trên chi tiết gài bàn, bằng bút chì.
• Chỉnh thuốc góc đến 90° rối đặt lên cạnh của rãnh dẫn hướng (47).
• Hây dịch chuyển chân thước đo góc, đến khi nó chạm vào răng cửa đã đánh dấu, và hây dọc khoảng cách giữa lưới cửa và rãnh dẫn hướng.
• Xoay lưỡi cửa, đến khi răng đã đánh dấu phía trước ở trên chi tiết gài bàn.
• Di chuyển thước chia độ dọc theo rãnh dẫn hướng đến răng cửa được đánh dấu.
• Đo khoảng hồ giữa lưới của và rãnh dẫn hướng lai lân nữa.

Cả hai khoảng hồ đo được phải giống như nhau.

Điều chỉnh

– Hãy nói lòng vít lục giác chìm (61) phía trước bên dưới bàn cửa và vít lục giác chìm (62) phía

sau bên dưới bàn cửa bằng chìa vận lục giác giao kèm (9).

– Hãy di chuyển cần thận lưới cửa, cho đến khi nó song song với rãnh dẫn hướng (47).
– Siết chặt vít tất cả vít (61) và (62) lại lần nữa.

Căn chỉnh thanh cũ – Cặp chốt (44) màu bạc, bên phải (xem Hình L)

Trước khi bạn căn chính thanh cũ (26), trước hết phải điều chỉnh cũ chăn (16)/(21) cho góc vát tiêu chuẩn dọc và đảm bảo độ lưới của (27) song song với các rãnh dẫn hướng (47) của cũ chăn góc. (xem „Điều chỉnh các cũ chăn của góc vát dọc tiêu chuẩn 0°/45°“, Trang 600)

(xem „Độ song song của lưới của với rãnh dẫn hướng của cũ chặn góc (xem Hình K)“, Trang 600)

• Hãy nhà cần khóa (42) tại thanh cũ (26) và để thanh cũ di chuyển tự do trong toàn bộ quá trình căn chính.
  – Định vị các khác tại thanh cũ (26) qua cặp chốt (44) (màu bạc). Khi đó, thanh cũ bổ sung có thể gập (8) phải hướng ra khởi nắp bảo vệ (3).
  – Tháo nắp bảo vệ (3) ra.
  – Kéo tay kep (24) của phân mở rộng bàn cửa lên hoàn toàn và dịch chuyển thanh cử (26) đến khi nó cham vào lưới cửa (27).

Kiểm tra

Thanh cũ (26) phải chạm vào lưới của trên toàn bộ chiếu dài.

Điều chỉnh

– Nói lỏng các vít màu bạc của cặp chốt (44) bằng chìa vận lực giác đi kèm (9), vừa đủ để các chốt có thể trước tự do.
– Đầy cặp chốt (44) với thanh cũ (26) sang phải thêm 3 mm.
– Sử dụng núm xoay (23) trên thang đo phía trên màu bạc (13) để đặt khoảng cách giữa thanh cũ và lưới cửa thành 0 mm.
- float tay kẹp (24) xuống dưới để mở rộng bàn cửa.
– Đầy cập chốt (44) với thanh cũ (26) sang trái cho đến khi thanh cũ chạm vào lưới cưa dọc theo toàn bộ chiếu dài.
– Siết các vít màu bạc của cấp chốt (44) bằng chìa vặn lực giác đi kèm (9) một cách cần thận.
– Đế cố định thanh cũ, hãy gập các cẩn khóa (42) ở cả hai bên xuống.
– Đám bảo rằng sau khi tiết chất, thanh cử vấn chạm vào lưới cửa dọc theo toàn bộ chiếu dài. Sau đó, hãy kiểm tra cấp chỗ màu đen (43) và (45).

Căn chỉnh thanh cũ – Cặp chốt (43) màu đen bên phải (xem Hình M)

Trước khi căn chính cấp chốt (43), trước hết phải căn chính chính xác cấp chốt (44) (màu bạc, bên phải).

(xem „Căn chính thanh cũ – Cặp chốt (44) màu bạc, bên phải (xem Hình L)“, Trang 601)

– Hãy nhà cản khóa (42) tại thanh cũ (26) và nhắc thanh cũ khởi cấp chốt (44).
– Nói lóng các vít màu đen của cấp chốt (43) bằng chia văn lực giác đi kèm (9), vừa đủ để các chốt có thể trượt tự do.
– Giữ các rãnh của chia vận vòng (22) vào chỗ phía trước (44)/(43).
– Dịch chuyển chốt đen (43) cho đến khi cả hai chốt (màu bạc (44) và đen (43)) khớp vào rãnh tương ứng của chia văn vòng.
– Lặp lại các bước này với các chốt sau (44)/(43).

Căn chỉnh thanh cũ – Cặp chốt (45) màu đen bên trái

Trước khi bạn căn chỉnh thanh cũ (26), trước hết phải điều chỉnh cũ chặn (16)/(21) cho góc vát tiêu chuẩn dọc và đảm bảo độ lưới cửa (27) song song với các rãnh dẫn hướng (47) của cũ chặn góc.

(xem „Điều chỉnh các cũ chặn của góc vát dọc tiêu chuẩn 0°/45°“, Trang 600)

(xem „Độ song song của lưới của với rãnh dẫn hướng của cũ chặn góc (xem Hình K)“, Trang 600)

• Hãy nhà cân khóa (42) tại thanh cũ (26) và để thanh cũ di chuyển tự do trong toàn bộ quá trình căn chính.
  – Định vị các khác tại thanh cũ (26) qua cấp chốt (45) (màu đen). Khi đó, thanh cũ bổ sung có thể gập (8) phải hướng ra khởi nắp bảo vệ (3).
  – Tháo nắp bảo vệ (3) ra.
• Kéo tay kẹp (24) của phần mở rộng bàn cửa lên hoàn toàn và dịch chuyển thanh cũ (26) đến khi nó chạm vào lưới cửa (27).

Kiểm tra

Thanh cũ (26) phải chạm vào lưới cửa trên toàn bộ chiều dài.

Điều chỉnh

– Nói lòng các vít màu đen của cấp chốt (45) bằng chia văn lực giác đi kèm (9), vừa đủ để các chốt có thể trượt tự do.
– Đầy cấp chốt (45) với thanh cũ (26) sang phải cho đến khi thanh cũ chạm vào lưới của dọc theo toàn bộ chiếu dài.
– Siết các vít màu đen của cấp chốt (45) bằng chìa vận lục giác đi kèm (9) một cách cần thận.
– Đế cố định thanh cũ, hãy gập các cẩn khóa (42) ở cả hai bên xuống.
- Đảm bảo rằng sau khi tiết chặt, thanh cũ vẫn cham vào lưới cửa doc theo toàn bộ chiếu dài.

Điều chỉnh kim chỉ khoảng hồ của bàn cửa (xem Hinh N)

– Hãy nhà cản khóa (42) tại thanh cũ (26) và để thanh cũ di chuyển tự do trong toàn bộ quá trình căn chính.
– Định vị các khác tại thanh cũ (26) qua cấp chốt (44) (màu bạc). Khi đó, thanh cũ bổ sung có thể gập (8) phải hướng ra khởi nắp bảo vệ (3).
– Tháo nắp bảo vệ (3) ra.

602 | Tiếng Việt

• Kéo tay kep (24) của phân mở rộng bàn cửa lên hoàn toàn và dịch chuyển thanh cũ (26) đến khi nó chạm vào lưới cửa (27).
• Nói lóng các vít (63) bằng tuốc nở vít dấu Phillips và căn chính kim chỉ khoáng hồ (59) dọc theo dấu 0 của thang đo (13).
• Siết chặt các vít (63) lại như cũ.

Điều chỉnh chiều cao chi tiết gài bàn (xem hình O)

Kiểm tra

Mặt trước của chi tiết gài bàn (6) phải nằm ngang bằng hoặc ở bên dưới bàn cửa một chút, mặt dưới phải nằm ngang bằng hoặc ở bên trên bàn cửa một chút.

Điều chỉnh

- Bằng chìa văn lục giác (9) hãy điều chỉnh chiều cao chính xác của bốn vít điều chỉnh (64).

Điều chỉnh khe ray dẫn hướng của cũ chặn góc trong rãnh dẫn hướng (xem Hinh P)

Sau khi sử dụng nhiều lân, khe hồ ray dẫn hướng (46) của cũ chăn góc trong rãnh dẫn hướng (47) có thể trở nên quá lớn.

- Siết chặt lai các vít điều chỉnh (65) của ray dẫn hướng (46).

Cắt Giữ và Vận Chuyên

Cắt giữ dụng cụ phụ trợ (xem Hình Q)

Với mục đích lưu giữ, một số dụng cụ phụ trợ cụ thể có thể cải chất chắc chắn vào dụng cụ điện.

- Hãy gắn tất cả chỉ tiết thiết bị lỏng lẻo vào giá dỗ trên vỏ (xem Báng sau đây).

Dụng Cụ Phụ Trợ Bảo quản

Nắp báo vệ (3) Siết chặt giá dỡ (10); bằngcẩn kep (40)
Cữ chặn góc (1) Giá dỡ (33)
Cút nối ống hút (34)	xem Hình Q
Chia văn vòng (22)	xem Hình Q
Chia văn lục giác (9)	xem Hình Q
Cân đáy (7) treo trong giá dỡ giữa thanhcử (26) và thanh cũ bổ sung (8)
Thanh cũ (26) xoay tròn, từ bên dưới vào rayđẫn hướng (25) qua cấp chốt(43) và cổ định cẩn khóa (42)

Xách dụng cụ điện (xem Hình R)

Trước khi vận chuyển dụng cụ điện, phải tiến hành các bước như sau:

- Đưa dùng cụ điện vào vị trí vận chuyển (xem „Vị trí dùng chuyển vận“, Trang 598).

– Nếu có thể, đặt những lưới của không được sử dụng tới vào trong một bao bì đóng gói để

chuyên vận.

Nếu có thể, đặt những lưới của không được sử dụng tới vào trong một bao bì đóng gói để chuyển vân.

• Đầy ray dẫn hướng hết cổ vào trong (25) và ấn quai kepada (24) xuống dưới để cổ định lại.
  – Sử dụng các tay nằm để nâng hoặc vận chuyển tay xách (66) hoặc chỗ lôm để nằm (67). Do đó, không sử dụng tay cẩm định vị (11).
  Khi vận chuyển dụng cụ điện, chỉ sử dụng các thiết bị dùng vận chuyển và không bao giờ sử dụng thiết bị bảo vệ để mang hay xách.

Bảo Dương và Bảo Quản

Bảo Dương Và Làm Sạch

Trước khi tiến hành bất cứ công việc gì với máy (ví dụ: bảo dưỡng, thay dụng cụ v.v..) tháo pin ra khởi dụng cụ điện. Có nguy cơ gây thương tích khi vô tình làm kích hoạt công tắc bất/tắt.
Đế được an toàn và máy hoạt động đúng chức năng, luôn luôn giữ máy và các khe thông gió được sạch.

Làm Sach

Làm sạch bụi và dăm sau mỗi lần sử dụng máy bằng cách dùng hơi nén để thời hay bằng cọ.

Bôi trơn dụng cụ điện

Nếu cân bôi trơn máy, đưa dụng cụ diện đến địa điểm đã được chỉ định để bảo trì (xem Hình S).

Một bộ phận dịch vụ khách hàng Bosch được ủy quyền có thể thực hiện công

việc này một cách đáng tin và nhanh chóng.

Loại bổ chất bôi trơn và chất tây rửa theo quy định bảo vệ môi trường. Hãy tuân thủ các quy định của pháp luật.

Biên Pháp để làm Giảm Tiếng Ôn

Các biện pháp về phân nhà sản xuất:

• Khôi động Êm
• Sự chuyển giao máy với lưới của được cải tiến một cách đặc biệt để làm giảm tiếng ôn
  Các biện pháp về phân người sử dụng:

- Lắp ráp có sự dao động ít trên bề mặt làm việc cứng chắc

- Sử dụng lưới của có chức năng làm giảm tiếng ôn

– Thường xuyên làm sạch lưới của và dụng cụ điện

Dịch vụ hỗ trợ khách hàng và tư vấn sử dụng

Viêt Nam

Hotline: [phone]

Địa chỉ dịch vụ và liên kết đến dịch vụ sửa chữa và đặt hàng linh kiện thay thế của chúng tôi có thể được tìm thấy tại: www.bosch-pt.com/serviceaddresses

Trong tất cả các phần hồi và đơn đặt phụ tùng, xin vui lòng luôn luôn nhập số hàng hóa 10 chữ số theo nhân của hàng hóa.

Sự thải bổ

Dung cụ điện, pin, phụ kiện và bao bì cản được tái sử dụng theo quy định về môi trường.

Bạn không được ném dụng cụ điện và pin vào thùng rác gia đình!

604|عربي
