64 | Bahasa Indonesia

ไทย

Petunjuk-Petunjuk untuk Keselamatan Kerja

Petunjuk-Petunjuk Umum untuk Perkakas Listrik

PERHATIKANLAH

Selama menggunakan perkakas listrik, untuk menghindarkan

terjadinya kontak listrik, luka-luka dan kebakaran, petunjuk-petunjuk untuk keselamatan kerja berikut mutlak harus ditaati.

Bacalah semua petunjuk-petunjuk ini, sebelum Anda mulai menggunakan perkakas listrik, dan simpanlah petunjuk-petunjuk untuk keselamatan kerja dengan baik.

Kata „perkakas listrik“ yang disebutkan di dalam petunjuk-petunjuk untuk untuk keselamatan kerja adalah sebutan untuk perkakas listrik pakai listrik jaringan (dengan kabel) dan untuk perkakas listrik tenaga baterai (tanpa kabel listrik).

Keselamatan kerja di tempat kerja

Jagalah supaya tempat kerja selalu bersih dan terang. Tempat kerja yang tidak rapi atau tidak terang dapat mengakibatkan terjadinya kecelakaan.
Janganlah menggunakan perkakas listrik di tempat di mana dapat terjadi ledakan, di mana ada cairan, gas atau debu yang mudah terbakar. Perkakas listrik dapat

memancarkan bunga api yang lalu mengakibatkan debu atau uap terbakar.

Selama menggunakan perkakas listrik, jauhkan anak-anak dan orang-orang lain dari tempat kerja. Jika konsentrasi terganggu, bisa jadi Anda tidak bisa mengendalikan perkakas listrik tersebut.

Keamanan listrik

▶ Steker dari perkakas listrik harus cocok pada stopkontak. Janganlah sekali-kali merubah steker. Janganlah menggunakan steker perantara bersama dengan perkakas listrik yang mempunyai hubungan arde. Steker yang tidak dirubah dan stopkontak yang cocok mengurangi bahaya terjadinya kontak listrik.
Jagalah supaya badan Anda tidak bersentuhan dengan permukaan yang mempunyai hubungan arde, misalnya pipa-pipa, radiator pemanas ruangan, kompor listrik dan lemari es. Ada risiko besar terjadi kontak listrik, jika badan Anda mempunyai hubungan arde.
Jagalah supaya perkakas listrik tidak kena hujan atau menjadi basah. Air yang masuk ke dalam perkakas listrik menambah risiko terjadinya kontak listrik.
Janganlah menyalah gunakan kabel listrik untuk mengangkat dan menggantungkan perkakas listrik atau untuk menarik steker dari stopkontak. Jagalah supaya kabel listrik tidak kena panas, minyak, pinggiran yang tajam atau bagian-bagian perkakas yang bergerak. Kabel listrik yang rusak atau tersangkut menambah risiko terjadinya kontak listrik.
Jika Anda menggunakan perkakas listrik di luar gedung, gunakanlah hanya kabel sambungan yang juga cocok untuk pemakaian di luar gedung. Penggunaan kabel sambungan yang cocok untuk pemakaian di luar gedung mengurangi risiko terjadinya kontak listrik.
Jika penggunaan perkakas listrik di tempat yang basah tidak bisa dihindarkan, gunakanlah sakelar pengaman terhadap arus penyimpangan. Penggunaan sakelar pengaman terhadap arus penyimpangan mengurangi risiko terjadinya kontak listrik.

Keselamatan kerja

▶ Berhati-hatilah selalu, perhatikanlah apa yang Anda kerjakan dan bekerjalah dengan seksama jika menggunakan perkakas listrik. Janganlah menggunakan perkakas listrik, jika Anda capai atau berada di bawah pengaruh narkoba, minuman keras atau obat. Jika Anda sekejap mata saja tidak berhati-hati sewaktu menggunakan perkakas listrik, dapat terjadi luka-luka berat.
Pakailah pakaian dan sarana pelindung dan pakailah selalu kaca mata pelindung. Dengan memakai pakaian dan sarana pelindung, misalnya kedok anti debu (masker), sepatu tertutup yang tidak licin, helm pelindung atau pemalut telinga sesuai dengan pekerjaan yang dilakukan dengan perkakas listrik, bahaya terjadinya luka-luka dapat dikurangi.
Jagalah supaya perkakas listrik tidak dihidupkan secara tidak disengaja. Perhatikan bahwa perkakas listrik dalam penyetelan mati, jika steker

Bahasa Indonesia | 65

disambungkan pada pengadaan listrik dan/atau baterai, jika perkakas listrik diangkat atau dibawa. Jika selama mengangkat perkakas listrik jari Anda berada pada tombol untuk menghidupkan dan mematikan atau perkakas listrik yang dalam penyetelan hidup disambungkan pada listrik, dapat terjadi kecelakaan.

▶ Lepaskan semua perkakas-perkakas penyetelan atau kunci-kunci pas sebelum perkakas listrik dihidupkan. Perkakas atau kunci yang berada di dalam bagian yang berputar dapat mengakibatkan terjadinya luka-luka.
▶ Aturkan badan sedemikian sehingga Anda bisa bekerja dengan aman. Berdirilah secara mantap dan jagalah selalu keseimbangan. Dengan demikian Anda bisa mengendalikan perkakas listrik dengan lebih baik, jika terjadi sesuatu dengan tiba-tiba.
Pakailah pakaian yang cocok. Janganlah memakai pakaian yang longgar atau perhiasan. Jagalah supaya rambut, pakaian dan sarung tangan tidak masuk dalam bagian-bagian perkakas yang bergerak. Pakaian yang longgar, rambut panjang atau perhiasan dapat tersangkut dalam bagian perkakas yang bergerak.
Jika ada kemungkinan untuk memasangkan sarana penghisapan dan penampungan debu, perhatikan bahwa sarana-sarana ini telah dipasangkan dan digunakan dengan betul. Penggunaan sarana penghasapan bisa mengurangi bahaya yang disebabkan debu.

Penggunaan dan penanganan perkakas listrik dengan seksama

Janganlah membebankan perkakas listrik terlalu berat. Gunakan selalu perkakas listrik yang cocok untuk pekerjaan yang dilakukan. Dengan perkakas listrik yang cocok Anda bekerja lebih baik dan lebih aman dalam batas-batas kemampuan yang ditentukan.
Janganlah menggunakan perkakas listrik yang tombolnya rusak. Perkakas listrik yang tidak bisa dihidupkan atau dimatikan, berbahaya dan harus direparasikan.
Tariklah steker dari stopkontak dan/atau keluarkan baterai, sebelum Anda melakukan penyetelan pada perkakas listrik, mengganti alat-alat kerja atau sebelum menyimpan perkakas listrik. Tindakan keselamatan kerja ini mengurangi bahaya perkakas listrik hidup secara tidak disengaja.
▶ Simpanlah perkakas listrik yang tidak digunakan di luar jangkauan anak-anak. Janganlah mengizinkan orang-orang yang tidak mengenal perkakas listrik ini atau yang belum membaca petunjuk-petunjuk ini, menggunakan perkakas listrik ini. Perkakas listrik bisa menjadi berbahaya, jika digunakan oleh orang-orang yang tidak mengenalnya.
Rawatlah perkakas listrik dengan seksama. Periksalah, apakah bagian-bagian perkakas listrik yang bergerak berfungsi dengan baik dan tidak tersangkut, apakah ada bagian-bagian yang patah atau rusak sedemikian, sehingga dapat mempengaruhi jalannya perkakas listrik. Biarkan bagian-bagian perkakas yang rusak direparasikan, sebelum Anda

mulai menggunakan perkakas listrik. Banyak kecelakaan terjadi karena perkakas listrik tidak dirawat dengan seksama.

Perhatikan supaya alat-alat pemotong selalu tajam dan bersih. Alat-alat pemotong dengan mata-mata pemotong yang tajam dan dirawat dengan seksama tidak mudah tersangkut dan lebih mudah dikendalikan.
Gunakanlah semua perkakas listrik, aksesori, alat-alat kerja dsb. sesuai dengan petunjuk-petunjuk. Perhatikan syarat-syarat kerja dan macam pekerjaan yang dilakukan. Penggunaan perkakas listrik untuk macam pekerjaan yang tidak cocok dengan kegunaannya bisa mengakibatkan keadaan yang berbahaya.

Servis

Biarkan perkakas listrik Anda direparasikan hanya oleh orang-orang ahli yang berpengalaman dan hanya dengan menggunakan suku cadang yang asli. Dengan demikian terjamin keselamatan kerja dengan perkakas listrik ini secara berkesinambungan.

Petunjuk-petunjuk untuk keselamatan kerja untuk mesin pemotong lurus dan bersegi

Janganlah sekali-kali berdiri di atas perkakas listrik. Anda bisa terluka berat jika perkakas listrik terjungkir atau Anda secara tidak disengaja terkena pada mata gergaji.
▶ Perhatikanlah supaya kap pelindung berfungsi dengan baik dan bisa bergerak secara bebas. Janganlah sekali-kali menjepit kap pelindung dalam kedudukan terbuka.
Janganlah sekali-kali menyingkirkan sisa-sisa pemotongan, serbuk kayu dan lain-lainnya dari bidang pemotongan, jika perkakas listrik dalam keadaan hidup. Gerakkan kepala perkakas selalu ke posisi normal dahulu dan kemudian matikan perkakas listrik.
Hidupkan perkakas listrik dahulu, kemudian dekatkan mata gergaji pada benda yang akan dikerjakan. Jika tidak, ada kemungkinan terjadinya bantingan, jika mata gergaji tersangkut dalam benda yang dikerjakan.
Jagalah supaya pegangan-pegawai dan gagang-gagang selalu kering, bersih dan tidak tercemar oleh minyak dan lemak. Pegangan dan gagang yang tercemar oleh lemak dan minyak menjadi licin dan membuat perkakas tidak bisa dikendalikan.
Gunakanlah perkakas listrik hanya jika bidang kerja kecuali benda yang akan dikerjakan, bebas dari semua perkakas penyetelan, serbuk kayu dan sebagainya. Potongan kayu yang kecil atau benda-benda lainnya yang terkena pada mata gergaji yang sedang berputar, bisa terpelanting dengan kecepatan tinggi ke orang yang bekerja dengan perkakas listrik.
▶ Bersihkan lantai dari serbuk kayu dan sisa-sisa bahan. Anda dapat tergelincir atau tersandung oleh karenanya.
Kencangkan selalu benda yang akan dikerjakan. Janganlah mengerjakan benda-benda yang terlalu kecil untuk dipegang dengan alat. Dalam hal ini jarak antara tangan Anda ke mata gergaji yang sedang berputar terlalu kecil.

66 | Bahasa Indonesia

Gunakanlah perkakas listrik hanya untuk mengerjakan bahan-bahan yang disebutkan dalam bab Penggunaan perkakas listrik. Jika perkakas listrik digunakan untuk mengerjakan bahan-bahan yang lain, pembebanan dapat menjadi terlalu berat.
Jika mata gergaji tersangkut, matikan perkakas listrik dan janganlah menggerakkan benda yang dikerjakan, sampai mata gergaji berhenti memutar. Untuk menghindarkan terjadinya bantingan, benda yang dikerjakan baru boleh digerakkan setelah mata gergaji berhenti memutar. Sebelum menghidupkan kembali perkakas listrik, periksalah mengapa mata gergaji tersangkut dan betulkan.
Janganlah menggunakan mata gergaji yang tumpul, retak, bengkok atau rusak. Mata gergaji dengan gigi-gigi yang tumpul atau kuak yang tidak tepat mengakibatkan celah pemotongan terlalu sempit sehingga terjadi gesekan yang terlalu tinggi, mata gergaji terjepit dan terjadi bantingan.
Gunakanlah selalu mata gergaji-mata gergaji dengan ukuran yang benar dan dengan lubang penahan yang cocok (misalnya berbentuk bintang atau bundar). Mata gergaji-mata gergaji yang tidak cocok dengan bagian-bagian dari mesin gergaji menyebabkan getaran dan membuat kita tidak bisa mengendalikannya.
Janganlah menggunakan mata gergaji yang terbuat dari baja cepat (baja HSS). Mata gergaji dari bahan ini mudah patah.
▶ Setelah penggunaannya, janganlah memegang mata gergaji yang masih panas, tunggulah sampai menjadi dingin. Selama penggunaannya, mata gergaji menjadi sangat panas.
Janganlah sekali-kali menggunakan perkakas listrik tanpa pelat belahan. Gantikan segera pelat belahan yang rusak. Tanpa pelat belahan yang mulus, Anda bisa terluka pada mata gergaji.
Periksalah secara berkala kabel listrik dan biarkan kabel listrik yang rusak direparasikan hanya oleh Service Center untuk perkakas listrik Bosch yang resmi. Kabel penyambung yang rusak harus digantikan. Dengan demikian keselamatan kerja dengan perkakas listrik ini selalu terjamin.
▶ Simpankan perkakas listrik yang tidak digunakan dengan baik. Tempat untuk menyimpan harus kering dan dapat dikunci. Dengan demikian dihindarkan bahwa perkakas listrik menjadi rusak selama disimpan atau digunakan oleh orang-orang yang tidak mampu menggunakannya.
▶ Usahakan supaya benda yang dikerjakan tidak goyang. Benda yang ditahan dalam alat pemegang atau bais lebih mantap daripada benda yang dipegang dengan tangan.
Janganlah sekali-kali meninggalkan perkakas listrik, jika masih belum berhenti sama sekali. Alat kerja yang masih berputar bisa mengakibatkan terjadinya luka-luka.

Janganlah menggunakan perkakas listrik, jika kabelnya rusak. Janganlah menyentuh kabel yang rusak dan tariklah steker dari stopkontak, jika kabel menjadi rusak selama penggunaan perkakas listrik. Kabel yang rusak membuat risiko terjadinya kontak listrik menjadi lebih besar.

Simbol-Simbol

Simbol-simbol berikut bisa sangat membantu Anda selama penggunaan perkakas listrik. Pelajari dan ingati simbol-simbol berikut dan maknanya. Pengertian yang betul dari simbol-simbol ini bisa membantu Anda untuk menggunakan perkakas listrik dengan jitu dan aman.

Simbol dan artinya

Janganlah mendekatkan tangan-tangan Anda pada bidang pemotongan, jika perkakas listrik dalam keadaan hidup. Sentuhan pada mata gergaji bisa mengakibatkan terjadinya luka-luka.
▶ Pakailah masker anti debu.

▶ Pakailah kaca mata pelindung.

Pakailah pemalut telinga. Jika Anda mendengar suara bising untuk waktu yang lama, daya pendengaran bisa berkurang.
Bidang berbahaya! Jagalah supaya tangan, jari atau lengan Anda tidak berada di bidang ini.

Perhatikanlah ukuran dari mata gergaji. Diameter dari lubang penahan harus pas persis pada sumbu perkakas. Janganlah menggunakan penyambung atau adapter.

Bahasa Indonesia | 67

Simbol dan artinya

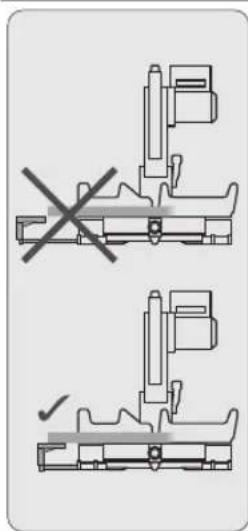

▶ Setelkan selalu alat-alat untuk memperpanjang meja potong secara betul untuk melandasi atau menopang benda yang dikerjakan yang panjang pada ujungnya. Benda-benda yang dikerjakan yang tidak ditahan dengan baik, selama pemotongan bisa terbalik. Hal ini dapat mengakibatkan terjadinya luka-luka atau perkakas listrik menjadi rusak.

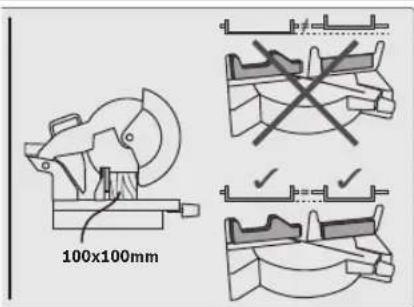

Lakukan selalu pemotongan dengan pembatas jarak yang terpasang. Tanpa pembatas jarak bidang sandaran terlalu kecil dan benda yang dipotong tidak dapat ditahan dengan baik.

Untuk memotong benda-benda yang dikerjakan dengan ketinggian lebih dari 75 mm, Anda harus memindahkan pembatas jarak di kedua sisi ke depan. Kedua pembatas jarak harus selalu berada pada satu garis, supaya bidang sandaran untuk benda yang dikerjakan rata.

Simbol dan artinya

Untuk menyetelkan sudut potong horisontal yang Anda perlukan, meja potong harus dapat digerakkan secara bebas atau gerak bebas untuk siku harus dikunci:

- Tuas ① ditarik dan pada waktu yang sama gerak bebas untuk siku ② bagian depan ditekan ke bawah.

Tuas pengunci tertutup: Sudut potong vertikal yang disetelkan dari kepala mesin ditahan.

Tuas pengunci terbuka:

Anda dapat menyetelkan sudut potong vertikal.

Penjelasan tentang produk dan daya

Bacalah semua petunjuk-petunjuk untuk keselamatan kerja dan petunjuk-petunjuk untuk penggunaan. Kesalahan dalam menjalankan petunjuk-petunjuk untuk keselamatan kerja dan petunjuk-petunjuk

untuk penggunaan dapat mengakibatkan kontak listrik, kebakaran dan/atau luka-luka yang berat.

Penggunaan alat

Perkakas listrik ini sebagai perkakas tetap, cocok untuk memotong dalam arah memanjang dan melintang dengan pemotongan lurus bahan kayu keras dan lunak serta pelat serbuk dan pelat serat. Yang dapat dikerjakan adalah sudut potong horizontal dari -52^ sampai + 52^ serta sudut potong vertical dari -2^ sampai + 47^ .

Jika digunakan mata gergaji yang cocok, perkakas listrik juga dapat digunakan untuk memotong profil aluminium dan bahan sintetik.

Bagian-bagian pada gambar

Nomor-nomor dari bagian-bagian sesuai dengan nomor-nomor pada gambar perkakas listrik pada halaman bergambar.

1 Kantung debu
2 Soket pas untuk penghisapan debu
3 Pegangan untuk mengangkat selama transpor
4 Pegangan
5 Kap pelindung yang bisa bergerak
6 Sandaran
7 Pembatas jarak yang dapat diubah
8 Lubang-lubang untuk pemasangan
9 Gagang untuk menyetel sudut potong yang bebas (horisontal)

68 | Bahasa Indonesia

10 Tuas kunci untuk menyetel sudut potong (horisontal)
11 Gerak bebas untuk siku
12 Penunjuk derajat (horisontal)
13 Skala untuk sudut potong (horisontal)
14 Tuas pengunci alat untuk memperpanjang meja potong
15 Alat untuk memperpanjang meja potong
16 Lekukan tempat memegang
17 Kunci mur dalam (6 mm/4 mm)
18 Sandaran yang dapat diubah kedudukannya
19 Penyetel sudut potong vertikal yang standar 45° dan 33,9°
20 Kunci untuk transpor
21 Penguncian poros
22 Tuas untuk membuka penguncian kepala perkakas
23 Tuas pengunci untuk sudut potong (vertikal) lainnya
24 Skala untuk sudut potong (vertikal)
25 Penunjuk derajat (vertikal)
26 Penyetel untuk sudut potong vertikal yang standar 0°
27 Mistar batas kepanjangan
28 Baut pengunci mistar batas kepanjangan
29 Alur-alur untuk sudut potong standar
30 Meja potong
31 Tombol untuk menghidupkan dan mematikan
32 Kap pelindung
33 Pelat penutup
34 Mata gergaji
35 Rol peluncur
36 Pelat belahan yang bisa diganti
37 Klem
38 Tuas pengunci dari sandaran yang dapat diubah kedudukannya
39 Lubang-lubang untuk klem
40 Pembentuk bram
41 Saluran serbuk
42 Baut depan untuk mengencangkan (pelat penutup/kap pelindung yang bisa bergerak)
43 Kap pelindung
44 Sekrup segi enam untuk mengencangkan mata gergaji
45 Flens pemegang
46 Flens pemegang di dalam
47 Pelat penutup
48 Baut kupu-kupu
49 Baut setelan
50 Baut penjepit mistar batas kepanjangan
51 Baut-baut untuk pelat belahan
52 Baut untuk penunjuk derajat (vertikal)
53 Baut setelan sebagai batas sudut potong 0° (vertikal)
54 Baut setelan sebagai batas sudut potong 45° (vertikal)
55 Baut -baut untuk menyetel skala 13 untuk sudut potong (horisontal)
56 Baut untuk penunjuk derajat (horisontal)
57 Pita kait-kaitan

Aksesori yang ada pada gambar atau yang dijelaskan, tidak termasuk pasokan standar dari perkakas listrik. Semua aksesori yang ada bisa Anda lihat dalam program aksesori Bosch.

Data teknis

Mesin pemotong lurus dan bersegi		GCM 12 MX
Nomor model		3 601 B21 1..
Masukan nominal	W 1800
Kecepatan putaran tanpa beban	min^-1	4300
Berat sesuai dengan EPTA-Procedure 01:2014	kg 20,7
Klasifikasi keamanan		☐/II
Ukuran benda yang dikerjakan (maks./min.) lihat hal. 72.
Data-data berlaku untuk tegangan nominal [U] 230 V. Pada tegangan yang lebih rendah dan pada model khusus mancanegara data-data ini bisa berlainan.

▶ Perhatikanlah supaya perkakas listrik tidak dihidupkan secara tidak disengaja. Selama melakukan pemasangan dan pekerjaan lainnya pada perkakas listrik, steker tidak boleh disambungkan pada pengadaan listrik.

Pasokan standar

Keluarkan semua komponen yang termasuk pasokan dengan hati-hati dari kemasannya.

Singkirkan semua bahan kemasan dari perkakas listrik dan dari aksesori yang termasuk pasokan.

Sebelum menggunakan perkakas listrik untuk pertama kalinya, periksalah apakah semua bagian-bagian yang tersebut di bawah ini termasuk pasokan:

- Mesin pemotong lurus dan bersegi sampai 47° dengan mata gergaji yang terpasang

- Kantung debu 1

Petunjuk: Periksalah perkakas listrik apakah ada yang rusak. Sebelum mulai menggunakan perkakas listrik, periksalah dengan seksama semua sarana perlindungan atau bagian-bagian yang rusak sedikit, apakah berfungsi dengan baik dan sesuai dengan tujuannya. Periksalah apakah bagian-bagian yang bergerak berfungsi dengan baik dan tidak terjepit, atau apakah ada bagian-bagian yang rusak. Semua bagian-bagian harus sudah dipasangkan dengan betul dan memenuhi semua persyaratan, untuk menjamin penggunaan perkakas listrik yang mulus.

Sarana-sarana perlindungan dan bagian-bagian yang rusak harus direparasikan atau digantikan secara betul oleh bengkel yang ahli dan terakui.

Bahasa Indonesia | 69

▶ Untuk menjamin keselamatan kerja dengan perkakas listrik, perkakas listrik sebelum digunakan harus dipasangkan dahulu pada tempat kerja yang datar dan stabil (misalnya meja kerja).

Pemasangan pada tempat kerja (lihat gambar-gambar A1-A2)

- Pasangkan perkakas listrik pada tempat kerja dengan cara penyekrupan yang cocok. Untuk hal ini ada lubang-lubang bor 8.

atau

- Kencangkan perkakas listrik dengan klem-klem yang lazim dijual pada kaki perkakas dan tempat kerja.

Kalangan-kalangan GTA bermerek Bosch membuat perkakas listrik menjadi stabil pada semua alas oleh karena kaki-kakinya yang dapat disetelkan ketinggiannya. Alas dari kalangan merupakan landasan bagi benda-benda panjang yang dikerjakan.

Bacalah semua petunjuk-petunjuk untuk keselamatan kerja dan petunjuk-petunjuk untuk penggunaan kalangan/meja kerja. Jika petunjuk-petunjuk untuk keselamatan kerja dan petunjuk-petunjuk untuk penggunaan tidak ditaati, bisa terjadi kontak listrik, kebakaran dan/atau luka-luka yang berat.

Sebelum Anda memasangkan perkakas listrik pada kalangan/meja kerja, rakitkan dahulu kalangan/meja kerja dengan betul. Perakitan yang betul sangat penting, supaya kalangan/meja kerja tidak ambruk.

Debu dari bahan-bahan seperti misalnya cat yang mengandung timbel (timah hitam), beberapa jenis kayu, bahan mineral dan logam bisa berbahaya bagi kesehatan. Menyentuh atau menghirup debu-debu ini bisa mengakibatkan reaksi alergi dan/atau penyakit saluran pernafasan dari orang yang menggunakan mesin atau orang yang berada di dekatnya.

Beberapa debu tertentu seperti misalnya debu kayu pohon quercus atau pohon fagus silvatica dianggap bisa mengakibatkan penyakit kanker, terutama dalam campuran dengan bahan-bahan tambahan untuk pengolahan kayu (kromat, obat pengawet kayu). Bahan-bahan yang mengandung asbes hanya boleh dikerjakan oleh orang-orang yang ahli.

- Gunakanlah selalu sarana penghisap debu.

- Perhatikanlah supaya ada pertukaran udara di tempat kerja.

- Kami anjurkan supaya Anda memakai kedok anti debu dengan saringan (filter) kelas P2.

▶ Hindarkan debu yang banyak terkumpul di tempat kerja. Debu dapat menyulut dengan mudahnya.

Sarana penghisap debu/serbuk bisa tersumbat oleh debu, serbuk atau pecahan dari benda yang dikerjakan.

• Matikan perkakas listrik dan tarikkan steker dari stopkontak.
• Tunggulah sampai mata gergaji berhenti memutar sama sekali.
• Periksalah mengapasarana tersumbat dan betul

Penghisapan sendiri (lihat gambar-gambar B1-B2)

Untuk menampung serbuk kayu dengan mudahnya, gunakanlah kantung debu 1 yang dipasok bersama perkakas listrik.

▶ Periksakan dan bersihkan kantung debu setelah setiap penggunaan.
▶ Untuk menghindarkan terjadinya kebakaran, lepaskan kantung debu jika melakukan penggergajian bahan aluminium.
- Pasangkan kantung debu 1 pada saluran serbuk 41.

Kantung debu dan soket pas untuk penghisapan debu, selama pekerjaan menggergaji sekali-kali tidak boleh terkena pada bagian-bagian perkakas listrik yang bergerak.

Kosongkan kantung debu secara berkala.

Penghisapan luar dengan bantuan sarana

Untuk penghisapan luar, Anda dapat memasangkan slang penghisapan satu mesin penghisap debu pada saluran serbuk 41 atau pada soket pas untuk penghisapan debu 2.

Mesin penghisap debu harus cocok untuk menghisap bahan yang dikerjakan.

Gunakanlah mesin penghisap khusus jika debu yang terjadi sangat berbahaya bagi kesehatan, bisa mengakibatkan penyakit kanker atau sangat kering.

Mengganti mata gergaji (lihat gambar-gambar C1-C4)

▶ Sebelum mulai dengan pekerjaan pada perkakas listrik, tariklah steker dari stopkontak.
Pakailah sarung tangan pelindung pada waktu memasang mata gergaji. Persentuhan dengan mata gergaji bisa mengakibatkan luka-luka.

Gunakanlah selalu hanya mata gergaji-mata gergaji dengan kecepatan putaran maksimal yang diizinkan, yang lebih tinggi daripada kecepatan putaran tanpa beban dari perkakas listrik.

Gunakanlah hanya mata gergaji-mata gergaji yang sesuai dengan data-data yang tercantum di dalam petunjuk-petunjuk ini dan diuji menurut peraturan EN 847-1 dan diberi tanda tentang uji coba ini.

70 | Bahasa Indonesia

Gunakanlah hanya mata gergaji-mata gergaji yang dianjurkan oleh produsen perkakas listrik ini dan yang cocok untuk mengerjakan bahan yang hendak Anda kerjakan. Hal ini untuk menghindari pemanasan berlebih pada gigi gergaji pada saat menggergaji.

• Setelkan perkakas listrik ini dalam kedudukan siap untuk bekerja.
• Tekan tuas 22 dan putarkan kap pelindung yang bisa bergerak 5 ke atas sampai batas.
  Tahankan kap pelindung yang bisa bergerak dalam kedudukan ini.
• Kendorkan baut untuk mengencangkan 42 (kira-kira 4 putaran) dengan menggunakan kunci mur dalam (4 mm) 17.
  Janganlah memutarkan baut sampai keluar sama sekali.
• Tarikkan kap pelindung yang bisa bergerak 5 dan pelat penutup 33 ke belakang sama sekali, sampai kap pelindung yang bisa bergerak ditahan oleh kap pelindung 43.
• Putar sekrup segi enam 44 dengan kunci pas (6 mm) 17 dan secara bersamaan tekan pengunci poros 21 hingga terkunci.
• Tahan tekanan pada penguncian poros 21 dan putarkan baut 44 dalam arah jalannya jarum jam sampai ke luar (ulir kiri!).
• Lepaskan flens pemegang 45.
• Keluarkan mata gergaji 34.

Memasang mata gergaji

Jika perlu, sebelum melakukan pemasangan, bersihkan dahulu semua bagian-bagian yang akan dipasang.

- Pasangkan mata gergaji yang baru pada flens pemegang yang di dalam 46.

Pada waktu memasang mata gergaji, perhatikanlah supaya arah potong dari gigi-gigi (arah panah pada mata gergaji) cocok dengan arah panah pada kap pelindung!

- Pasangkan flens pemegang 45 dan baut mur dalam 44. Tekan penguncian poros 21 sampai mengancing dan kencangkan baut dengan cara memutarkannya dalam arah yang berlawanan dengan jalannya jarum jam.

- Tekan kap pelindung yang bisa bergerak 5 ke depan bawah, sampai tempat kosong pada pelat penutup 33 kembali pas di bawah baut untuk mengencangkan 42. Untuk mencapai daya pegas dari kap pelindung yang bisa bergerak, bisa jadi kepala perkakas harus ditahan pada pegangan.

- Tekan tuas 22 dan putarkan kap pelindung yang bisa bergerak 5 ke atas sampai batas. Tahankan kap pelindung yang bisa bergerak dalam kedudukan ini.

- Kencangkan baut untuk mengencangkan 42 secara mantap dan kembalikan kap pelindung yang bisa bergerak ke bawah.

Penggunaan

▶ Sebelum mulai dengan pekerjaan pada perkakas listrik, tariklah steker dari stopkontak.

Penguncian selama transpor (lihat gambar D)

Dengan kunci untuk transpor 20, mengangkut perkakas listrik ini ke berbagai tempat penggunaannya menjadi lebih mudah.

• Tekankan kepala perkakas sedikit ke bawah pada pegangannya 4 untuk melepaskan kunci untuk transpor 20.
• Tarikkan kunci untuk transpor 20 ke luar sama sekali.
• Gerakkan kepala perkakas perlahan-lahan ke atas.

Mengunci perkakas listrik (susunan transpor)

- Tekan tuas 22 dan pada waktu yang sama, putarkan kepala perkakas pada pegangan 4 sedemikian ke bawah, sampai kunci untuk transpor 20 bisa ditekan ke dalam sampai batas.

Kini kepala perkakas terkunci dan perkakas listrik siap untuk diangkut.

Mempersiapkan pemakaian

Memperpanjang meja potong (lihat gambar E)

Benda-benda yang dikerjakan yang panjang harus dilandasi atau ditopangkan pada ujungnya.

Dengan menggunakan alat-alat untuk memperpanjang meja potong 15, meja potong dapat diperpanjang di sebelah kiri atau kanan.

• Putarkan tuas pengunci 14 ke atas.
• Tarikkan alat untuk memperpanjang meja potong 15 ke luar sampai panjang yang diperlukan.
• Untuk mengancing alat untuk memperpanjang meja potong, tekan tuas pengunci 14 ke bawah.

• Putarkan tuas pengunci 38 ke depan.
• Tarikkan sandaran yang dapat diubah kedudukannya 18 ke luar sama sekali.
• Untuk mengancing sandaran yang dapat diubah kedudukannya, tekan tuas pengunci 38 ke belakang.

Melepaskan sandaran yang dapat diubah kedudukannya (lihat gambar G)

Pada sudut potong vertikal yang luar biasa, sandaran yang dapat diubah kedudukannya 18 harus dilepaskan sama sekali.

• Putarkan pelat penutup 47 ke luar.
• Putarkan tuas pengunci 38 ke depan.
• Tarikkan sandaran yang dapat diubah kedudukannya 18 ke luar sama sekali.
• Angkatkan sandaran yang dapat diubah kedudukannya dan singkirikan.

Bahasa Indonesia | 71

Untuk memotong benda-benda yang dikerjakan dengan ketinggian lebih dari 75 mm, Anda harus memindahkan pembatas jarak di kedua sisi ke depan.

• Tarikkan kedua pembatas jarak 7 ke atas keluar dari sandaran yang dapat diubah kedudukannya 18 (kiri) dan dari sandaran 6 (kanan).
• Pasangkan kembali kedua pembatas jarak 7 dengan alur belakang dan geserkannya sampai batas dalam sandaran 18 dan 6.
  Kedua pembatas jarak harus terdengar mengancing dengan jelas.

Kedua pembatas jarak harus selalu berada pada satu garis, supaya bidang sandaran untuk benda yang dikerjakan rata.

Untuk menjamin keselamatan kerja yang sebesar-besarnya, benda yang dikerjakan selalu harus dikencangkan. Janganlah mengerjakan benda-benda yang terlalu kecil untuk dipegang dengan alat.

• Tekankan benda yang dikerjakan keras-keras pada sandaran 6.
• Masukkan salah satu klem 37 yang dipasok bersama dengan perkakas listrik ke dalam salah satu lubang 39 untuk maksud tersebut.
• Kendorkan baut kupu-kupu 48 dan sesuaikan klem pada benda yang dikerjakan. Kencangkan kembali baut kupu-kupu.
• Kencangkan benda yang dikerjakan dengan cara memutarkan baut setelan 49.

Menyetel sudut potong horizontal

Untuk menjamin pemotongan yang tepat, setelah perkakas listrik digunakan secara intensif, penyetelan dasar dari perkakas listrik harus diperiksa kembali dan jika perlu, dilakukan penyetelan ulang (lihat „Memeriksa dan menyetel penyetelan dasar“, halaman 74).

Sebelum mulai menggergaji, kencangkan selalu gagang untuk menyetel sudut potong 9 dengan baik. Jika tidak, mata gergaji bisa tersangkut pada benda yang dikerjakan.

Menyetel sudut potong horizontal yang standar (lihat gambar J)

Untuk menyetelkan sudut potong yang sering diperlukan secara cepat dan cermat, pada meja potong ada alur-alur 29:

kiri kanan

0^

45^31,6^22,5^15^15^22,5^31,6^45^

• Kendorkan gagang untuk menyetel sudut potong 9, jika gagang ini kencang duduknya.
• Tarik tuas 10 dan putarkan meja potong 30 ke kiri atau kanan ke alur yang diperlukan.
• Lepaskan kembali tuas. Tuas harus nyata mengancing ke dalam alur.

Menyetel sudut potong horisontal lainnya (lihat gambar K)

Sudut potong horisontal bisa disetelkan dalam bidang antara 52° (sebelah kiri) sampai 52° (sebelah kanan).

• Kendorkan gagang untuk menyetel sudut potong 9, jika gagang ini kencang duduknya.
• Tarikkan tuas 10 dan pada waktu yang sama, tekan gerak bebas untuk sikut 11 di depan ke bawah. Dengan demikian tuas 10 dikuncikan dan meja potong dapat digerakkan secara bebas.
• Putarkan meja potong 30 pada gagang untuk menyetel sudut potong ke kiri atau ke kanan hingga penunjuk derajat 12 menunjukkan sudut potong yang dibutuhkan.
• Kencangkan kembali gagang untuk menyetel sudut potong 9.
• Untuk mengendorkan kembali tuas 10 (untuk menyetelkan sudut potong yang standar), tarikkan tuas ke atas. Gerak bebas untuk siku 11 kembali ke posisi semula dan tuas 10 bisa mengancing kembali dalam alur-alur 29.

Menyetel sudut potong vertikal

Menyetel sudut potong vertikal (lihat gambar L)

Untuk menyetelkan sudut potong yang sering diperukan secara cepat dan cermat, tersedia penyetel untuk sudutsudut 0°, 45° dan 33,9°.

• Buka tuas pengunci 23.
• Setelkan penyetel-penyetel 19 atau 26 sebagai berikut:

• Putarkan kepala perkakas pada pegangan 4 ke posisi yang diperlukan.
• Kencangkan kembali tuas pengunci 23.

Menyetel sudut potong vertikal lainnya

Sudut potong vertikal dapat disetelkan dari -2^ sampai +47^ .

- Buka tuas pengunci 23.

- Putarkan penyetel 19 ke depan sama sekali dan tarikkan penyetel 26 ke depan sama sekali. Dengan demikian seluruh bidang putaran dapat dimanfaatkan.

- Putarkan kepala perkakas pada pegangan 4 sampai penunjuk derajat 25 menunjukkan sudut potong yang diperlukan.

- Tahankan kepala perkakas pada kedudukan ini dan kencangkan kembali tuas pengunci 23.

Cara penggunaan

▶ Perhatikan tegangan jaringan listrik! Tegangan jaringan listrik harus sesuai dengan tegangan listrik yang tercantum pada label tipe perkakas listrik.

72 | Bahasa Indonesia

Menghidupkan perkakas listrik (lihat gambar M)

Untuk menghemat energi, hidupkan perkakas listrik hanya jika Anda menggunakannya.

- U n t u k menghidupkan, tarik tombol untuk menghidupkan dan mematikan 31 dalam arah pegangan 4.

Petunjuk: Berdasarkan alasan keselamatan kerja, tombol untuk menghidupkan dan mematikan 31 tidak bisa dikuncikan, melainkan selama penggunaan perkakas, tombol ini harus ditekan terus.

Hanya dengan menekan tuas 22, kepala perkakas bisa digerakkan ke bawah.

- Jadiuntuk memotong Anda harus menekan tomb menghidupkan dan mematikan dan menekan tuas 22.

Mematikan perkakas listrik

Petunjuk-petunjuk untuk pemakaian

Petunjuk-petunjuk umum untuk menggergaji

▶ Pada semua jenis pemotongan, sebelum mulai menggunakan perkakas listrik, periksalah mata gergaji

supaya tidak mengena pada sandaran, klem-klem atau bagian-bagian yang lain dari perkakas. Jika perlu, lepaskan semua mistar pembantu yang dipasangkan atau cocokkan penyetelannya.

Lindungilah mata gergaji terhadap pukulan dan benturan. Janganlah menekan mata gergaji dari samping.

Janganlah mengerjakan benda yang bengkok. Benda yang dikerjakan harus mempunyai pinggiran yang lurus yang dirapatkan pada sandaran.

Benda-benda yang dikerjakan yang panjang harus dilandasi atau ditopangkan pada ujungnya.

Tempat orang yang bekerja dengan perkakas listrik (lihat gambar N)

Janganlah berdiri langsung berhadapan dalam satu akar garis dengan perkakas listrik dan mata gergaji, melainkan selalu sejajar dengan mata gergaji. Dengan demikian tubuh Anda terlindung jika terjadi bantingan.

- Jauhkan kedua tangan, semua jari dan kedua lengan Anda dari mata gergaji yang berputar.

- Janganlah menyilangkan lengan-lengan Anda di depan kepala perkakas.

Ukuran benda yang dapat dikerjakan

Ukuran maksimal:

Sudut potong Tinggi x Lebar
mendatar tegak lurus benda yang dikerjakan pada sandaran		[mm]benda yang dikerjakan pada pembatas jarak(dipindahkan ke depan)
0° 0°		75 x 200 100 x 150
45° 0°		75 x 141 100 x 100
0° 45°		38 x 200	-
45°	45°	38 x 141	-

Ukuran minimal

(= semua benda yang dikerjakan, yang bisa dipegang dengan klem 37 yang ikut dipasok, di sebelah kiri atau kanan dari mata gergaji):

128 x 40 mm (panjang x lebar)

Memotong memperpendek

- Kencangkan benda yang akan dikerjakan sesuai dengan ukurannya.

- Setelkan sudut potong horizontal dan/atau sudut potong vertikal yang diperlukan.

- Hidupkan perkakas listrik.

- Tekan tuas 22 dan gerakkan kepala perkakas pada pegangan 4 perlahan-lahan ke bawah.

- Potongkan benda yang dikerjakan dengan tekanan yang rata.

- Matikan perkakas listrik dan tunggulah sampai mata gergaji berhenti memutar sama sekali.

- Gerakkan kepala perkakas perlahan-lahan ke atas.

Kedalaman pemotongan maks.

benda yang dikerjakan pada pembatas jarak

(dipindahkan ke depan) (0°/0°): 100 mm

Memotong benda-benda yang sama panjangnya (lihat gambar O)

Untuk memudahkan pemotongan benda-benda yang sama panjangnya, Anda dapat menggunakan mistar batas kepanjangan 27.

Anda dapat memasangkan mistar batas kepanjangan pada kedua sisi dari alat untuk memperpanjang meja potong 15.

- Kendorkan baut pengunci 28 dan balikkan mistar batas kepanjangan 27 di atas baut penjepit 50.

- Kencangkan kembali baut pengunci 28 sampai mantap.

- Setelkan alat untuk memperpanjang meja potong 15 pada kepanjangan yang dibutuhkan (lihat „Memperpanjang meja potong“, halaman 70).

Bahasa Indonesia | 73

73

Pada waktu menggergaji benda-benda yang melengkung atau bulat, benda-benda ini mutlak harus dipegang dengan alat supaya tidak tergeser. Pada jalur potong tidak boleh ada celah antara benda yang dikerjakan, sandaran dan meja potong.

Jika peru, Anda harus membuat alat-alat pemegang yang khusus.

Mengganti pelat belahan (lihat gambar P)

Pelat belahan yang bisa diganti yang berwarna merah 36 bisa menjadi aus setelah perkakas listrik digunakan untuk waktu yang lama.

Gantikanlah pelat belahan-pelat belahan yang rusak.

• Setelkan perkakas listrik ini dalam kedudukan siap untuk bekerja.
• Putarkan baut - baut 51 dengan menggunakan kunci mur dalam (4 mm) 17 sampai keluar dan lepaskan pelat belahan-pelat belahan yang aus.
• Pasangkan pelat belahan kanan yang baru.
• Pasangkan pelat belahan dengan baut-baut 51 sejauh mungkin ke kanan, sehingga pada seluruh kepanjangan gerak pemotongan dari mata gergaji tidak bersentuhan dengan pelat belahan.
• Ulangi langkah-langkah kerja di atas untuk pelat belahan kiri yang baru.

Mengerjakan les-les yang berprofil (les sudut lantai/dinding atau les sudut dinding/langit-langit)

Les-les yang berprofil bisa dikerjakan dengan dua cara yang berbeda:

Lakukan selalu uji coba sudut potong yang disetelkan pada sisa-sisa kayu.

- diletakkan berdiri pada sandaran,

- diletakkan datar pada meja potong.

Les sudut lantai/dinding

Dalam tabel berikut ada petunjuk-petunjuk untuk mengerjakan les sudut lantai/dinding.

Penyetelan berdiri pada
sandaran

datar pada meja potong

sudut potong vertikal 0° 45°

Les sudut lantai/dinding		sebelah kiri sebelah kanan sebelah kiri sebelah kanan
Pinggiran dalam sudut potong horisontal		45° kiri 45° kanan 0° 0°
	Kedudukan benda yang dikerjakan	Sisi bawah pada meja potong	Sisi bawah pada meja potong	Sisi atas pada sandaran	Sisi bawah pada sandaran
	Benda yang selesai dikerjakan berada di ...	... kiri dari mata gergaji	... kanan dari mata gergaji	... kiri dari mata gergaji	... kiri dari mata gergaji
Pinggiran luar	sudut potong horisontal	45° kanan	45° kiri	0°	0°
	Kedudukan benda yang dikerjakan	Sisi bawah pada meja potong	Sisi bawah pada meja potong	Sisi bawah pada sandaran	Sisi atas pada sandaran
	Benda yang selesai dikerjakan berada di ...	... kiri dari mata gergaji	... kanan dari mata gergaji	... kanan dari mata gergaji	... kanan dari mata gergaji

74 | Bahasa Indonesia

Les sudut dinding/langit-langit (menurut patokan Amerika Serikat)

Jika Anda hendak mengerjakan les sudut dinding/langit-langit secara datar pada meja potong, Anda harus menyetelkan sudut potong standar 31,6° (horisontal) dan 33,9° (vertikal). Dalam tabel berikut ada petunjuk-petunjuk untuk mengerjakan les sudut dinding/langit-langit.

Penyetelan berdiri pada sandaran			datar pada meja potong
sudut potong vertikal 0° 33,9°
Les sudut dinding/langit-langit	sebelah kiri sebelah kanan sebelah kiri sebelah kanan
Pinggiran dalam sudut potong horisontal	45° kanan 45° kiri 31,6° kanan 31,6° kiri
Kedudukan benda yang dikerjakan	Sisi bawah pada sandaran	Sisi bawah pada sandaran	Sisi atas pada sandaran	Sisi bawah pada sandaran
Benda yang selesai dikerjakan berada di ...	... kanan dari mata gergaji	... kiri dari mata gergaji	... kiri dari mata gergaji	... kiri dari mata gergaji
Pinggiran luar sudut potong horisontal	45° kiri 45° kanan	31,6° kiri 31,6° kanan
Kedudukan benda yang dikerjakan	Sisi bawah pada sandaran	Sisi bawah pada sandaran	Sisi bawah pada sandaran	Sisi atas pada sandaran
Benda yang selesai dikerjakan berada di ...	... kanan dari mata gergaji	... kiri dari mata gergaji	... kanan dari mata gergaji	... kanan dari mata gergaji

Memeriksa dan menyetel penyetelan dasar

Untuk menjamin pemotongan yang tepat, setelah perkakas listrik digunakan secara intensif penyetelan dasar dari perkakas listrik harus diperiksa dan jika perlu dilakukan penyetelan ulang.

Untuk melakukannya, Anda harus mempunyai pengalaman dan perkakas khusus yang cocok.

Satu Service Center Bosch akan melakukan pekerjaan ini dengan cepat dan baik.

Menyetel sudut potong standar 0° (vertikal)

• Setelkan perkakas listrik ini dalam kedudukan siap untuk bekerja.
• Putarkan meja potong 30 sampai alur 29 untuk 0°. Tuas 10 harus jelas terasa mengancing dalam alur.

Memeriksa: (lihat gambar Q1)

- Setelkan satu mistar pengukur sudut pada 90° dan tempatkannya pada meja potong 30.

Kaki sudut dari mistar pengukur sudut harus sejajar dengan mata gergaji 34 pada seluruh kepanjangan.

Menyetel: (lihat gambar Q2)

- Bukatuas pengunci 23.

- Geserkan penyetel 26 ke belakang sama sekali.

• Kendorkan mur pengunci dari baut setelan 53 dengan menggunakan kunci ring atau kunci pas (13 mm) yang lazim.
• Putarkan baut setelan ke dalam atau ke luar sedemikian, sampai kaki sudut dari mistar pengukur sudut sejajar dengan mata gergaji pada seluruh kepanjangan.
• Kencangkan kembali tuas pengunci 23.
• Kemudian kencangkan kembali mur pengunci dari baut setelan 53.
  Jika penunjuk derajat 25 setelah penyetelan tidak berada pada satu garis dengan tanda 0° dari skala 24, kendorkan baut 52 dengan menggunakan obeng bintang yang lazim dan arahkan penunjuk derajat sepanjang tanda 0°.

Menyetel sudut potong standar 45° (vertikal)

• Setelkan perkakas listrik ini dalam kedudukan siap untuk bekerja.
• Putarkan meja potong 30 sampai alur 29 untuk 0°. Tuas 10 harus jelas terasa mengancing dalam alur.
• Putarkan penyetel 19 ke belakang sama sekali.
• Buka tuas pengunci 23 dan putarkan kepala mesin pada pegangan 4 ke kiri sampai batas (45°).

Memeriksa: (lihat gambar R1)

- Setelkan satu mistar pengukur sudut pada 45° dan tempatkannya pada meja potong 30.

Bahasa Indonesia | 75

Kaki sudut dari mistar pengukur sudut harus sejajar dengan mata gergaji 34 pada seluruh kepanjangan.

Menyetel: (lihat gambar R2)

• Kendorkan mur pengunci dari baut setelan 54 dengan menggunakan kunci ring atau kunci pas (13 mm) yang lazim.
• Putarkan baut setelan ke dalam atau ke luar sedemikian, sampai kaki sudut dari mistar pengukur sudut sejajar dengan mata gergaji pada seluruh kepanjangan.
• Kencangkan kembali tuas pengunci 23.
• Kemudian kencangkan kembali mur pengunci dari baut setelan 54.

Jika penunjuk derajat 25 setelah penyetelan tidak berada pada satu garis dengan tanda 45° dari skala 24, ulangi dahulu pemeriksaan penyetelan 0° untuk sudut potong dan penunjuk derajat. Setelah itu ulangi penyetelan sudut potong 45°.

• Setelkan perkakas listrik ini dalam kedudukan siap untuk bekerja.
• Putarkan meja potong 30 sampai alur 29 untuk 0°. Tuas 10 harus jelas terasa mengancing dalam alur.

Memeriksa: (lihat gambar S1)

Kaki sudut dari mistar pengukur sudut harus sejajar dengan mata gergaji 34 pada seluruh kepanjangan.

Menyetel: (lihat gambar S2)

• Kendorkan keempat baut untuk menyetel 55 dengan menggunakan kunci mur dalam (4 mm) 17 dan putarkan meja potong 30 bersama dengan skala 13 hingga kaki sudut dari mistar pengukur sudut sejajar dengan mata gergaji pada seluruh kepanjangan.
• Kencangkan kembali baut-baut.

Jika penunjuk derajat 12 setelah penyetelan tidak berada pada satu garis dengan tanda 0° dari skala 13, kendorkan baut 56 dengan menggunakan obeng bintang dan arahkan penunjuk derajat sepanjang tanda 0°.

Transpor (lihat gambar T)

Sebelum mengangkut perkakas listrik, Anda harus mengerjakan hal-hal sebagai berikut:

• Putarkan kepala perkakas ke bawah sampai kunci untuk transpor 20 bisa ditekan ke dalam sampai batas.
• Geserkan alat-alat untuk memperpanjang meja potong 15 ke dalam sama sekali dan kuncikannya (tuas pengunci 14 ditekan ke bawah).
• Setelkan satu sudut potong vertikal sebesar 0° dan kencangkan tuas pengunci 23.
• Putarkan meja potong 30 ke kanan sampai batas dan kencangkan gagang 9.
• Ikatkan kabel jaringan dengan menggunakan pita kait-kaitan 57.

• Lepaskan semua aksesori-aksesori yang tidak dapat dipasangkan dengan kencang pada perkakas listrik. Selama transpor, mata gergaji-mata gergaji yang tidak dipakai sebaiknya disimpan di dalam satu tempat tertutup.

• Angkatkan perkakas listrik pada pegangan untuk mengangkat 3 atau masukkan tangan Anda ke dalam lekukan tempat memegang 16 yang berada pada sisi-sisi meja potong.
  Pada waktu mentranspor perkakas listrik, gunakanlah hanya sarana untuk mentranspor dan jangan sekali-kali menggunakan sarana pelindung untuk mentranspor.

Rawatan dan servis

Rawatan dan kebersihan

Sebelum mulai dengan pekerjaan pada perkakas listrik, tariklah steker dari stopkontak.

Jika kabel listrik harus digantikan, pekerjaan ini harus dilakukan oleh Bosch atau Service Center untuk perkakas listrik Bosch yang resmi, supaya keselamatan kerja selalu terjamin.

Membersihkan

Jagalah supaya perkakas listrik dan lubang ventilasinya selalu bersih, supaya perkakas listrik bisa digunakan dengan baik dan keselamatan kerja terjamin.

Kap pelindung yang bisa bergerak harus dapat bergerak secara bebas dan menutup sendiri. Karena itu, jagalah supaya bidang di sekeliling kap pelindung yang bisa bergerak, selalu bersih.

Setelah setiap penggunaan, bersihkan perkakas listrik dari debu dan serbuk dengan cara peniupan dengan udara bertekanan atau dengan menggunakan kuas.

Bersihkan rol peluncur 35 secara berkala.

Aksesori

	Nomor model
Klem 1 609 B02 585
Kantung debu 1 609 B01 716
Adapter bersiku untuk kantung debu 1 609 B01 613

Mata gergaji

	Lubang		Banyak
	Diameter luar	penahan	nya gigi
AUS 305 25,4 60 2 608 673 049
KOR 305 25,4 100 1 609 B01 739
CN, IN 305 25,4 120 2 608 642 207

Layanan pasca beli dan konseling terkait pengoperasian

Layanan pasca beli Bosch menjawab semua pertanyaan Anda terkait reparasi dan maintenance serta suku cadang produk ini. Gambar tiga dimensi dan informasi terkait suku cadang dapat Anda lihat di:

www.bosch-pt.com

Tim konseling pengoperasian dari Bosch dengan senang hati membantu Anda, jika Anda hendak bertanya tentang produk-produk kami dan aksesorisnya.

76 | Tiếng Việt

Jika Anda hendak menanyakan sesuatu atau memesan suku cadang, sebutkan selalu nomor model yang terdiri dari 10 angka dan tercantum pada label tipe produk.

Indonesia

PT Robert Bosch

Palma Tower 10 ^th Floor

Jl. RA Kartini II-S Kaveling 6 Sek II

Pondok Pinang, Kebayoran Lama

Jakarta Selatan 12310

Indonesia

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

www.bosch-pt.co.id

Cara membuang

Perkakas listrik, aksesori dan kemasan sebaiknya didaur ulangkan sesuai dengan upaya untuk melindungi lingkungan hidup.

Janganlah membuang perkakas listrik dalam sampah rumah tangga!

Perubahan dapat terjadi tanpa pemberitahuan sebelumnya.

Tiếng Việt
