| Lloji i produktit | Sharrë rrethore |
| Marka | Bosch |
| Modeli | GKS 67 Professional |
| Fuqia e absorbuar | 1400 W |
| Shpejtësia në punë pa ngarkesë | 5500 rrot/min |
| Thellësia maksimale e prerjes në 0° | 67 mm |
| Thellësia maksimale e prerjes në 45° | 49 mm |
| Diametri maksimal i diskut | 184 mm |
| Diametri minimal i diskut | 184 mm |
| Vrima e diskut | 16 mm |
| Pesha | 4,2 kg |
| Klasa e mbrojtjes | II |
| Tensioni i rrjetit | 230 V |
| Bllokimi i boshtit | Po |
| Kapaku mbrojtës | Kapak me lëvizje lavjerrëse |
| Doreza shtesë | Po (sipërfaqe izoluese) |
| Ndalesa paralele | Po |
| Përshtatësi i thithjes | Po (për zorrë Ø 35 mm) |
| Dimensionet e pllakës bazë | 302 x 140 mm |
| Përdorimi i duhur | Prerje druri, prerje gjatësore dhe tërthore, prerje me kënd |
| Materiale të ndaluara | Metale hekuri, çelik HSS |
| Mirëmbajtja | Pastroni rregullisht hapjet e ventilimit dhe kapakun mbrojtës |
| Shërbimi pas shitjes | Bosch SAV, pjesë këmbimi në www.bosch-pt.com |
| Aksesorët e përfshirë | Çelës mashkull për vidë gjashtëkëndore, ndalesë paralele |
Pyetjet më të shpeshta - GKS 67 Professional BOSCH
Pyetjet e përdoruesve rreth GKS 67 Professional BOSCH
0 pyetje rreth kësaj pajisjeje. Përgjigjuni atyre që njihni ose bëni tuajin.
Bëni një pyetje të re rreth kësaj pajisjeje
Shkarko udhëzimet për tuajin Sharrë në format PDF falas! Gjeni manualin tuaj GKS 67 Professional - BOSCH dhe merrni pajisjen tuaj elektronike sërish në duar. Në këtë faqe janë publikuar të gjitha dokumentet e nevojshme për përdorimin e pajisjes suaj. GKS 67 Professional e markës BOSCH.
MANUAL I PËRDORUESIT GKS 67 Professional BOSCH
sg Manuali original i përdorimit

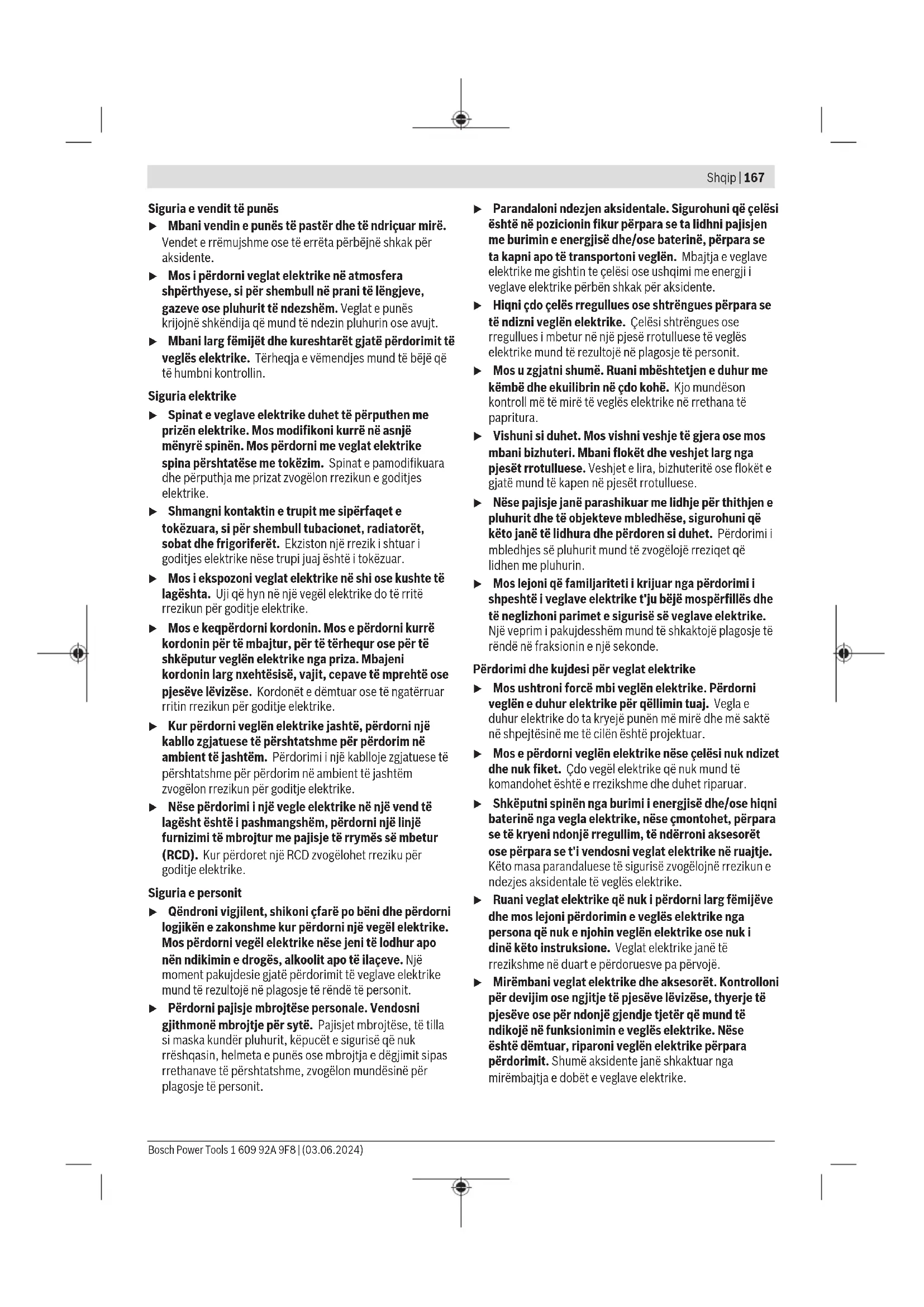

Paralajmërime të përgjithshme sigurie për veglat elektrike
Lexoni të gjitha paralajmërimet e
PARALAJMËRIM sigurisë, instruksionet, ilustrimet dhe specifikimet e ofruara me këtë
vegël elektrike. Mosndjekja e të gjitha instruksioneve të renditura më poshtë mund të rezultojë në goditje elektrike, zjarr dhe/ose plagosje të rëndë.
Ruani të gjitha paralajmërimet dhe instruksionet për t'iu referuar në të ardhmen.
Termi "vegël elektrike" në paralajmërime i referohet veglës elektrike (me kordon) që punon me energji nga rrjeti elektrik ose veglës elektrike (pa kordon) që punon me energji nga bateria.
Siguria e vendit të punës
▶ Mbani vendin e punës të pastër dhe të ndriçuar mirë. Vendet e rrëmujshme ose të errëta përbëjnë shkak për aksidente.
▶ Mos i përdorni veglat elektrike në atmosfera shpërthyese, si për shembull në prani të lëngjeve, gazeve ose pluhurit të ndezshëm. Veglat e punës krijojnë shkëndija që mund të ndezin pluhurin ose avujt.
Mbani larg fëmijët dhe kureshtarët gjatë përdorimit të veglës elektrike. Tërheqja e vëmendjes mund të bëjë që të humbni kontrollin.
Siguria elektrike
▶ Spinat e veglave elektrike duhet të përputhen me prizën elektrike. Mos modifikoni kurrë në asnjë mënyrë spinën. Mos përdorni me veglat elektrike spina përshtatëse me tokëzim. Spinat e pamodifikuara dhe përputhja me prizat zvogëlon rrezikun e goditjes elektrike.
▶ Shmangni kontaktin e trupit me sipërfaqet e tokëzuara, si për shembull tubacionet, radiatorët, sobat dhe frigoriferët. Ekziston një rrezik i shtuar i goditjes elektrike nëse trupi juaj është i tokëzuar.
▶ Mos i ekspozoni veglat elektrike në shi ose kushte të lagështa. Uji që hyn në një vegël elektrike do të rritë rrezikun për goditje elektrike.
▶ Mos e keqpërdorni kordonin. Mos e përdorni kurrë kordonin për të mbajtur, për të tërhequr ose për të shkëputur veglën elektrike nga priza. Mbajeni kordonin larg nxehtësisë, vajit, cepave të mprehtë ose pjesëve lëvizëse. Kordonët e dëmtuar ose të ngatërruar rritin rrezikun për goditje elektrike.
▶ Kur përdorni veglën elektrike jashtë, përdorni një kablo zgjatuese të përshtatshme për përdorim në ambient të jashtëm. Përdorimi i një kabloje zgjatuese të përshtatshme për përdorim në ambient të jashtëm zvogëlon rrezikun për goditje elektrike.
Nëse përdorimi i një vegle elektrike në një vend të lagësht është i pashmangshëm, përdorni një linjë furnizimi të mbrojtur me pajisje të rrymës së mbetur (RCD). Kur përdoret një RCD zvogëlohet rreziku për goditje elektrike.
Siguria e personit
Qëndroni vigjilent, shikoni çfarë po bëni dhe përdorni logjikën e zakonshme kur përdorni një vegël elektrike. Mos përdorni vegël elektrike nëse jeni të lodhur apo nën ndikimin e drogës, alkoolit apo të ilaçeve. Një moment pakujdesie gjatë përdorimit të veglave elektrike mund të rezultojë në plagosje të rëndë të personit.
▶ Përdorni pajisje mbrojtëse personale. Vendosni gjithmonë mbrojtje për sytë. Pajisjet mbrojtëse, të tilla si maska kundër pluhurit, këpucët e sigurisë që nuk rrëshqasin, helmeta e punës ose mbrojtja e dëgjimit sipas rrethanave të përshtatshme, zvogëlon mundësinë për plagosje të personit.
Parandaloni ndezjen aksidentale. Sigurohuni që çelësi është në pozicionin fikur përpara se ta lidhni pajisjen me burimin e energjisë dhe/ose baterinë, përpara se ta kapni apo të transportoni veglën. Mbajtja e veglave elektrike me gishtin te çelësi ose ushqimi me energji i veglave elektrike përbën shkak për aksidente.
Hiqni çdo çelës rregullues ose shtrëngues përpara se të ndizni veglën elekrike. Çelësi shtrëngues ose rregullues i mbetur në një pjesë rrotulluese të veglës elekrike mund të rezultojë në plagosje të personit.
▶ Mos u zgjatni shumë. Ruani mbështetjen e duhur me këmbë dhe ekuilibrin në çdo kohë. Kjo mundëson kontroll më të mirë të veglës elektrike në rrethana të papritura.
Vishuni si duhet. Mos vishni veshje të gjera ose mos mbani bizhuteri. Mbani flokët dhe veshjet larg nga pjesët rrotulluese. Veshjet e lira, bizhuteritë ose flokët e gjatë mund të kapen në pjesët rrotulluese.
▶ Nëse pajisje janë parashikuar me lidhje për thithjen e pluhurit dhe të objekteve mbledhëse, sigurohuni që këto janë të lidhura dhe përdoren si duhet. Përdorimi i mbledhjes së pluhurit mund të zvogëlojë rreziqet që lidhen me pluhurin.
▶ Mos lejoni që familjariteti i krijuar nga përdorimi i shpeshtë i veglave elektrike t'ju bëjë mospërfillës dhe të neglizhoni parimet e sigurisë së veglave elektrike. Një veprim i pakujdesshëm mund të shkaktojë plagosje të rëndë në fraksionin e një sekonde.
Përdorimi dhe kujdesi për veglat elektrike
▶ Mos ushtroni forcë mbi veglën elektrike. Përdorni veglën e duhur elektrike për qëllimin tuaj. Vegla e duhur elektrike do ta kryejë punën më mirë dhe më saktë në shpejtësinë me të cilën është projektuar.
▶ Mos e përdorni veglën elektrike nëse çelësi nuk ndizet dhe nuk fiket. Çdo vegël elektrike që nuk mund të komandohet është e rrezikshme dhe duhet riparuar.
Shkëputni spinën nga burimi i energjisë dhe/ose hiqni baterinë nga vegla elektrike, nëse çmontohet, përpara se të kryeni ndonjë rregullim, të ndërroni aksesorët ose përpara se t'i vendosni veglat elektrike në ruajtje. Këto masa parandaluese të sigurisë zvogëlojnë rrezikun e ndezjes aksidentale të veglës elektrike.
▶ Ruani veglat elektrike që nuk i përdorni larg fëmijëve dhe mos lejoni përdorimin e veglës elektrike nga persona që nuk e njohin veglën elektrike ose nuk i dinë këto instruksione. Veglat elektrike janë të rrezikshme në duart e përdoruesve pa përvojë.
Mirëmbani veglat elektrike dhe aksesorët. Kontrolloni për devijim ose ngjitje të pjesëve lëvizëse, thyerje të pjesëve ose për ndonjë gjendje tjetër që mund të ndikojë në funksionimin e veglës elektrike. Nëse është dëmtuar, riparoni veglën elektrike përpara përdorimit. Shumë aksidente janë shkaktuar nga mirëmbajtja e dobët e veglave elektrike.
168 | Shqip
Mbani të pastra dhe të mprehta veglat prerëse. Veglat prerëse të mirëmbajtura si duhet me tehe të mprehta kanë më pak gjasa të ngecin dhe kontrollohen më lehtë.
▶ Përdorni veglën elektrike, aksesorët dhe majat e veglave etj. në përputhje me këto instruksione, duke marrë parasysh kushtet e punës dhe punën që do të kryhet. Përdorimi i veglave elektrike për veprime të ndryshme nga ato të parashikuara mund të rezultojë në situatë të rrezikshme.
Mbani të pastra, të thata dhe pa vaj e graso dorezat dhe sipërfaqet e kapjes. Dorezat dhe sipërfaqet e rrëshqitshme të kapjes nuk mundësojnë manovrimin dhe kontrollin e sigurt të veglës në rrethana të papritura.
Shërbimi
Kryeni shërbimin e veglës elektrike te një teknik i kualifikuar duke përdorur vetëm pjesë këmbimi identike. Kjo do të garantojë ruajtjen e sigurisë së veglës elektrike.
Udhëzime sigurie për sharra rrethore
Procesi i sharrimit
▶ BREZIK: Mbajini duart larg zonës së sharrës dhe tehut të saj. Me dorën tjetër, mbajeni dorezën ndihmëse ose kutinë e motorit. Nëse të dyja duart e mbajnë sharrën, ato nuk mund të lëndohen nga tehu i sharrës.
▶ Mos e kapni nga poshtë pjesën e punës. Mbrojtësi nuk mund t'ju mbrojë nga tehu i sharrës nën pjesën e punës.
Rregulloni thellësinë e prerjes në trashësinë e pjesës së punës. Më pak se një lartësi e plotë e dhëmbit duhet të jetë e dukshme nën pjesën e punës.
Asnjëherë mos e mbani pjesën e punës për t'u sharruar në dorë ose me këmbë. Siguroni pjesën e punës në një pajisje të qëndrueshme. Éshtë e rëndëishme të fiksoni mirë pjesën e punës për të minimizuar rrezikun e kontaktit fizik, lidhjes së tehut ose humbjes së kontrollit.
Mbajeni mjetin elektrik në sipërfaqet e izoluara të kapjes kur kryeni punë ku mjeti prerës mund të godasë linjat e fshehura të energjisë ose kordonin e vet. Kontakti me një tel të elektrizuar do të bëjë që pjesët metalike të veglës elektrike të elektrizohen dhe do të rezultojë në një goditje elektrike.
▶ Përdorni gjithmonë një ndalesë kur sharroni ose një udhëzues me skaj të drejtë. Kjo përmirëson saktësinë e prerjes dhe zvogëlon mundësinë e ngecjes së tehut.
▶ Përdorni gjithmonë tehe sharre të madhësisë së duhur dhe me një vrimë të përshtatshme montimi (p.sh. në formë diamanti ose të rrumbullakët). Tehët e sharrës që nuk përputhen me pajisjen e montimit të sharrës do të mbarojnë plotësisht dhe do të rezultojnë në humbje të kontrollit.
▶ Asnjëherë mos përdorni rondele ose vida për tehun e sharrës të dëmtuara ose jo të sakta. Rondelet e tehut
dhe bulonat janë projektuar posaçërisht për sharrën tuaj për performancë dhe besueshmëri optimale.
Goditja - shkaqet dhe udhëzimet përkatëse të sigurisë
- Goditja është reagimi i papritur i shkaktuar nga një teh sharre që ngjitet, lidhet ose nuk është i shtrirë, duke shkaktuar që një sharrë e pakontrolluar të hiqet dhe të lëvizë nga pjesa e punës drejt operatorit;
- Nëse tehu i sharrës kapet ose bblokohet në boshllëkun e mbylljes së sharrës, ai bblokohet dhe fuqia e motorit e hedh sharrën prapa drejt operatorit;
- Nëse tehu i sharrës është i përdredhur ose i gabuar në prerjen e sharrës, dhëmbët e skajit të tehut të sharrës së pasme mund të kapen në sipërfaqen e drurit, duke bërë që tehu i sharrës të lëvizë nga krahu dhe sharra të kthehet prapa drejt operatorit.
Goditja është rezultat i përdorimit të gabuar ose jo korrekt të sharrës. Mund të parandalohet duke marrë masat e duhura paraprake siç përshkruhet më poshtë.
Mbajeni sharrën me të dyja duart dhe poziciononi krahët për të thithur forcat e goditjes. Qëndroni gjithmonë në anën e tehut të sharrës, mos e sillni kurrë tehun e sharrës në linjë me trupin tuaj. Në rast goditjeje, sharra rrethore mund të kërcejë prapa, por operatori mund të kontrollojë forcat e goditjes duke marrë masat e duhura.
Nëse tehu blokohet ose ndalon së punuari, fikeni sharrën dhe mbajeni atë në mënyrë të qëndrueshme në material derisa tehu të ndalojë. Asnjëherë mos u përpiqni ta hiqni sharrën nga pjesa e punës ose ta tërhiqni atë mbrapa ndërkohë që tehu i sharrës është ende në lëvizje; kjo mund të sjellë një goditje.
Përcaktoni dhe eliminoni shkakun e blokimit të tehut të sharrës.
▶ Nëse dëshironi të rindizni një sharrë të ngecur në pjesën e punës, përqendroni tehun e sharrës në pjesën e sipërme dhe kontrolloni që dhëmbët e sharrës të mos jenë kapur në pjesën e punës. Nëse tehu i sharrës ngec, mund të largohet nga pjesa e punës ose të shkaktojë goditje kur sharra rindezet.
Mbështeni panele të mëdha për të zvogëluar rrezikun e goditjes nga një teh i billokuar. Panelet e mëdha mund të varen nën peshën e tyre. Panelet duhet të mbështeten në të dyja anët, si pranë boshllëkut të sharrës, ashtu edhe në buzë.
▶ Mos përdorni tehe sharre të topitur ose të dëmtuar. Tehët me dhëmbë të topitur ose të gabuar shkaktojnë fërkime të shtuara, ngecje të tehut dhe goditje nga një krah shumë i ngushtë.
Përpara sharrimit, shtrëngoni rregullimet e thellësisë së prerjes dhe këndit të prerjes. Nëse cilësimet ndryshojnë gjatë sharrimit, tehu i sharrës mund të bblokohet dhe mund të ndodhë një goditje.
Kini kujdes veçanërisht kur sharroni në mure ekzistuese ose zona të tjera të padukshme. Tehu i sharrës së zhytur mund të bllokohet kur sharrohet në objekte të fshehura dhe të shkaktojë goditje.
Funksioni i kapakut të poshtëm mbrojtës
Përpara çdo përdorimi, kontrolloni nëse kapaku i poshtëm mbrojtës mbyllet siç duhet. Mos e përdorni sharrën nëse kapaku i poshtëm mbrojtës nuk lëviz lirshëm dhe nuk mbyllet menjëherë. Asnjëherë mos e kapni ose lidhni kapakun e poshtëm mbrojtës në pozicionin e hapur. Nëse sharra bie aksidentalisht në tokë, mbrojtësi i poshtëm mund të përkulet. Hapni kapakun mbrojtës me levën e tërheqjes dhe sigurohuni që të lëvizë lirshëm dhe të mos prekë tehun e sharrës ose pjesë të tjera në të gjitha këndet dhe thellësitë e prerjes.
Kontrolloni funksionimin e sustës mbrojtëse të poshtme. Bëni shërbimin e sharrës përpara përdorimit nëse kapaku i poshtëm mbrojtës dhe susta nuk funksionojnë sïç duhet. Pjesët e dëmtuara, depozitat ngjitëse ose grumbullimet e mbetjeve bëjnë që kapaku i poshtëm mbrojtës të funksionojë me vonesë.
Hapni kapakun e poshtëm mbrojtës me dorë vetëm për prerje të veçanta, të tilla si «prerje me zhytje dhe kënd». Hapni kapakun e poshtëm mbrojtës me levën e tërheqjes dhe lëshojeni atë, sapo tehu i sharrës zhytet në pjesën e punës. Për të gjitha punët e tjera të sharrimit, kapaku i poshtëm mbrojtës duhet të funksionojë automatikisht.
Mos e vendosni sharrën në tavolinën e punës ose në dysheme pa kapakun e poshtëm mbrojtës që mbulon tehun e sharrës. Një teh sharre i pambrojtur, pason lëvizjen e sharrës në drejtim të kundërt me drejtimin e prerjes dhe pret çdo gjë që ka përpara. Ju lutemi vini re kohën pas funksionimit të tehut të sharrës.
Udhëzime shtesë sigurie
▶ Mos i vendosni duart në kanalin e çipave. Ju mund të lëndoheni në pjesët rrotulluese.
▶ Mos punoni me sharrën në lartësinë mbi kokë. Në këtë mënyrë ju nuk keni kontroll të mjaftueshëm mbi veglën elektrike.
Përdorni pajisje të përshtatshme kërkimi, për të gjetur linjat e fshehura të shërbimeve ose konsultohuni me kompaninë lokale të shërbimeve. Kontakti me telat elektrikë mund të shkaktojë zjarr dhe goditje elektrike. Dëmtimi i një linje gazi mund të shkaktojë një shpërthim. Depërtimi në një linjë uji shkakton dëme materiale ose mund të shkaktojë goditje elektrike.
▶ Kur punoni, mbajeni fort mjetin elektrik me të dyja duart dhe sigurohuni që të keni qëndrim të sigurt. Vegla elektrik drejtohet në mënyrë më të sigurt me dy duar.
▶ Mos e përdorni mjetin elektrik në një pozicion të palëvizshëm. Nuk është projektuar për përdorim me tavolinë sharre.
▶ Kur bëni një «prerje zhytjeje», e cila nuk kryhet në kënde të drejta, sigurojeni pllakën udhëzuese të sharrës kundër zhvendosjes anësore. Zhvendosja anësore mund të çojë në bilokimin e tehut të sharrës dhe të rezultojë në goditje.
▶ Siguroni pjesën e punës. Një pjesë pune e mbajtur në një kapëse ose vizë mbahet më mirë sesa me dorën tuaj.
Prisni që mjeti elektrik të ndalojë përpara se ta ulni. Mjeti i aplikimit mund të kapet dhe të çojë në humbjen e kontrollit mbi veglën elektrike.
▶ Mos përdorni tehe sharre çeliku HSS. Tehë të tillë sharre mund të thyhen lehtësisht.
▶ Mos sharroni metale me ngjyrë. Çipat e ndezur mund të nxisin nxjerrjen e pluhurit.
▶ Mbani veshur një maskë pluhuri.
Përshkrimi i produktit dhe shërbimit
Lexoni të gjitha paralajmërimet dhe udhëzimet e sigurisë. Mosrespektimi i paralajmërimeve dhe udhëzimeve të sigurisë mund të rezultojë në goditje elektrike, zjarr dhe/ose lëndim serioz.
Ju lutemi vini re ilustrimet në pjesën e përparme të udhëzimeve të përdorimit.
Përdorimi në përputhje me qëllimin e duhur
Vegla elektrike ka për qëllim kryerjen e prerjeve gjatësore dhe tërthore me prerje të drejtë dhe mitra në dru me një mbështetje të fortë.
Nuk lejohet përpunimi i metaleve me ngjyrë.
Komponentët e shfaqur
Numërimi i komponentëve të paraqitur i referohet paraqitjes së veglës elektrike në faqen grafike.
(1) Çelësi i ndezjes/fikjes
(2) Doreza e ndezjes për çelësin ndezës/fikës
(3) Dorezë shtesë (sipërfaqja e izoluar e dorezës)
(4) Butoni i bllokimit të boshtit
(5) Shkalla e këndit mitra
(6) Vidë me krahë për parazgjedhjen e këndit mitra
(7) Vidë me krahë për ndalesën paralele

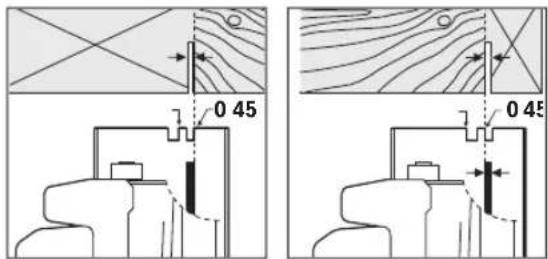

(8) Shenja e prerjes 45°
(9) Shenja e prerjes 0°
(10) Ndalesë paralele
(11) Kapuç mbrojtës me lavjerrës
(12) Pllakë bazë
(13) Levë rregulluese për kapuçin mbrojtës të lavjerrësit
(14) Nxjerrja e çipit
(15) Kapuç mbrojtës
(16) Dorezë (sipërfaqja e izoluar e dorezës)
(17) Çelës heksagonal i brendshëm
(18) Vidë tensioni me rondele
(19) Fllanxha shtrënguese
(20) Teh rrethor sharre ^a)
(21) Fllanxha marrëse
170|Shqip
(22) Boshti i sharrës
(23) Adaptor thithësi ^a)
(24) Levë shtrënguese për parazgjedhjen e thellësisë së prerjes
(25) Shkalla e thellësisë së prerjes
(26) Vidë me krahë për parazgjedhjen e këndit mitra
(27) Çift kapëse vidhash ^b)
a) Këto pajisje shtesë nuk janë pjesë e dorëzimeve standarde.
b) i disponueshëm në treg (nuk përfshihet në dorëzim)
Të dhënat teknike
| Sharrë dore rrethore GKS 190 GKS 190 | |||
| Numri i artikullit | 3 601 F23 0.0 3 601 F23 0.1 | ||
| Fuqia e vlerësuar hyrëse W 1400 1400 | |||
| Shpejtësi boshe min | -1 | 5500 5500 | |
| Thellësia maks. e prerjes | |||
| - në kënd mitra 0° mm 70 67 | |||
| - në kënd mitra 45° mm 50 49 | |||
| Bblokimi i boshtit ● ● | |||
| Përmasat e pllakës bazë mm 302 x 140 302 x 140 | |||
| Diametri maks. i tehut të sharrës mm 190 184 | |||
| Diametri min. i tehut të sharrës | mm 184 184 | ||
| Trashësia maks. e diskut kryesor mm | 2,0 | 2,5 | |
| Vrima e marrjes | mm 30 16 | ||
| Pesha^A) | kg | 4,2 | 4,2 |
| Klasa e mbrojtjes | ☐/II | ☐/II | |
A) Pesha pa linjën e lidhjes në rrjet dhe pa spinën e rrjetit
Informacioni vlen për një tension nominal [U] prej 230 V. Ky informacion mund të ndryshojë për tensione të ndryshme dhe versione specifie të vendit.
Vlerat mund të ndryshojnë sipas produktit dhe i nënshtrohen kushteve të aplikimit dhe mjedisit. Informacione të mëtejshme në www.bosch-professional.com/wac.
Informacion mbi zhurmën/dridhjet
Vlerat e emetimit të zhurmës përcaktohen në përputhje me EN 62841-2-5.
Niveli i ponderuar i zhurmës A i veglës elektrike është zakonisht: niveli i presionit të zërit 99 dB(A); niveli i fuqisë së zërit 107 dB(A). Pasiguria K = 3 dB.
Mbani mbrojtje për veshët!
Vlerat totale të dridhjeve a_h (shuma vektoriale e tre drejtimeve) dhe pasiguria K përcaktuar sipas EN 62841-2-5:
Sharrimi i drurit: a_n < 2,5 ~m / s^2, K = 1,5 ~m / s^2
Niveli i dridhjeve dhe vlera e emetimit të zhurmës të dhëna në këto udhëzime janë matur sipas një metode matëse të standardizuar dhe mund të përdoren për të krahasuar veglat elektrike me njëra-tjetrën. Ato janë gjithashtu të përshtatshme për një vlerësim paraprak të emetimeve të dridhjeve dhe zhurmës.
Niveli i dhënëi dridhjeve dhe vlera e emetimit të zhurmës përfaqësojnë aplikimet kryesore të veglës elektrike. Megjithatë, nëse vegla elektrik përdoret për përdorime të tjera, me mjete të ndryshme ose me mirëmbajtje të pamjaftueshme, niveli i dridhjeve dhe vlera e emetimit të zhurmës mund të ndryshojnë. Kjo mund të rrisë ndjeshëm
emetimet e dridhjeve dhe zhurmës gjatë gjithë periudhës së punës.
Për një vlerësim të saktë të emetimeve të dridhjeve dhe zhurmës, duhet të merren parasysh edhe kohët kur pajisja është e fikur ose është në punë, por nuk është në përdorim. Kjo mund të reduktojë ndjeshëm emetimet e dridhjeve dhe zhurmës gjatë gjithë periudhës së punës.
Vendosni masa shtesë sigurie për të mbrojtur operatorin nga efektet e dridhjeve, të tilla si: mirëmbajtja e veglave dhe aksesorëve elektrikë, mbajtja e duarve të ngrohta, organizimi i proceseve të punës.
Montim
▶ Përdorni vetëm tehe sharre, shpejtësia maksimale e lejuar e të cilave është më e lartë se shpejtësia e boshtit të veglës suaj elektrike.
Fusni/ndryshoni tehun e sharrës rrethore
▶ Përpara se të kryeni ndonjë punë në veglën elektrike, hiqni spinën nga priza.
▶ Vishni doreza mbrojtëse kur montoni tehun e sharrës.
Ekziston rreziku i lëndimit nëse prekni tehun e sharrës.
▶ Përdorni vetëm fletë sharre që përputhen me karakteristikat e dhëna në këtë manual përdorimi dhe
në veglen elektrike, si dhe që janë testuar në përputhje me EN 847-1:2017 dhe janë shënuar sîç duhet.
▶ Shpejtësia maksimale e lejuar e mjetit duhet të jetë të paktën sa shpejtësia maksimale e specifikuar në veglen elektrike. Aksesorët që rrotullohen më shpejt nga sa lejohet mund të thyhen dhe të fluturojnë.
▶ Asnjëherë mos përdorni disqe lëmimi si një mjet futës.
Zgjidhni tehun e sharrës
Një përmbledhje të teheve të rekomanduara të sharrës mund të gjendet në fund të këtyre udhëzimeve.
Çmontimi i tehut të sharrës (shih figurën A)
Kur ndërroni veglat, është më mirë ta vendosni mjetin elektrik në anën e përparme të kapakut të motorit.
- Shtypni dhe mbani shtypur butonin e kyçjes së boshtit (4).
▶ Shtypni butonin e kyçjes së boshtit (4)vetëm kur boshti i sharrës është i palëvizshëm. Përndryshe, vegla elektrike mund të dëmtohet. - Përdorni çelësin hekzagonal (17) për të liruar zhbllokuar vidën shtrënguese (18) në drejtim të rrotullimit ①.
- Kthejeni mbrapa kapakun mbrojtës të lavjerrësit (11) dhe mbajeni fort.
- Hiqni fllanxhën e fiksimit (19) dhe tehun e sharrës (20) nga boshti i sharrës (22).
Montimi i tehut të sharrës (shih figurën A)
Kur ndërroni veglat, është më mirë ta vendosni mjetin elektrik në anën e përparme të kapakut të motorit.
- Pastroni tehun e sharrës (20) dhe të gjitha pjesët shtrënguese që do të montoni.
- Kthejeni mbrapa kapakun mbrojtës të lavjerrësit (11) dhe mbajeni fort.
– Vendoseni tehun e sharrës (20) në fllanxhën e montimit (21). Drejtimi i prerjes së dhëmbëve (drejtimi i shigjetës në tehun e sharrës) dhe drejtimi i shigjetës së rrotullimit në kapakun mbrojtës (11) duhet të përputhen. - Vendosni fllanxhën e fiksimit (19) dhe vidhosni vidën shtrënguese (18) në drejtim të rrotullimit ②. Sigurohuni që fllanxha e montimit (21) dhe fllanxha e fiksimit (19) të jenë instaluar në pozicionin e duhur.
- Shtypni dhe mbani shtypur butonin e kyçjes së boshtit (4).
– Përdorni çelësin hekzagonal (17) për të shtrënguar vidën shtrënguese (18) në drejtim të rrotullimit ②. Çift rrotullimi i shtrëngimit duhet të jetë 6–9 Nm, që korrespondon me shtrëngimin e dorës plus rrotullim ¼.
Nxjerrja e pluhurit/ashklave
Pluhuri nga materiale të tilla si boja me bazë plumbi, disa lloje druri, minerale dhe metali mund të jenë të dëmshëm për shëndetin. Prekja ose thithja e pluhurave mund të shkaktojë reaksione alergjike dhe/ose sëmundje të frymëmarrjes tek përdoruesi ose tek njerëzit pranë.
Disa pluhura si pluhuri i lisit ose i ahut konsiderohen
kancerogjene, veçanërisht në kombinim me aditivë për trajtimin e drurit (kromat, konservues druri). Materiali që përmban asbest mund të përpunohet vetëm nga specialistë.
– Nëse është e mundur, përdorni një sistem për nxjerrjen e pluhurit që është i përshtatshëm për materialin.
- Sigurohuni që vendi i punës të jetë i ajrosur mirë.
- Rekomandohet të vishni një maskë respiratore me filter të klasës P2.
Ju lutemi, vini re rregulloret e zbatueshme në vendin tuaj për materialet që do të përpunohen.
▶ Shmangni grumbullimin e pluhurit në vendin e punës. Pluhuri mund të ndizet lehtësisht.
Montoni përshtatësin e thithjes (shih figurën B)
Fusni përshtatësin e thithjes (23) në nxjerrësin e çipit (14) derisa të klikojë në vend.
Me përshtatësin e thithjes (23) mund të lidhet një zorrë thithëse me diametër 35 mm.
▶ Përshtatësi i thithjes nuk duhet të instalohet pa lidhur një sistem thithës i jashtëm. Përndryshe, kanali i thithjes mund të billokohet.
▶ Asnjë qese pluhuri nuk mund të lidhet me përshtatësin e thithjes. Përndryshe, sistemi i thithjes mund të bllokohet.
Për të siguruar thithje optimale, përshtatësi i thithjes (23) duhet të pastrohet rregullisht.
Thithja e jashtme
Lidheni zorrën e thithjes me një fshesë me korrent (aksesor). Mund të gjeni një përmbledhje të mënyrés së lidhjes me fshesa të ndryshme në fund të këtyre udhëzimeve.
Vegla elektrik mund të lidhet drejtpërdrejt me prizën e një fshesë me korrent të gjithanshme Bosch me një pajisje për ndezje në distancë. Kjo ndizet automatikisht kur vegla elektrike është e ndezur.
Fshesa me korrent duhet të jetë e përshtatshme për materialin që do të përpunohet.
Përdorni një fshesë me korrent të veçantë kur pastroni pluhur veçanërisht të dëmshëm për shëndetin, kancerogjen ose të thatë.
Funksionimi
▶ Përpara se të kryeni ndonjë punë në veglën elektrike, hiqni spinën nga priza.
Mënyrat e funksionimit
Rregulloni thellësinë e prerjes (shih figurën C)
Rregulloni thellësinë e prerjes në trashësinë e pjesës së punës. Duhet të jetë e dukshme nën pjesën e punës më pak se lartësia e plotë e dhëmbit.
Lironi levën e tensionit (24). Për një thellësi më të vogël prerjeje, tërhiqeni sharrën nga pllaka bazë (12), për një thellësi më të madhe prerjeje, shtyjeni sharrën drejt pllakës bazë (12). Vendosni dimensionin e dëshiruar në shkallën e
172|Shqip
thellësisë së prerjes. Shtrëngoni përsëri levën e tensionit (24).
Nëse nuk mund ta rregulloni plotësisht thellësinë e prerjes pasi të keni liruar levën e fiksimit (24), tërhiqeni levën e fiksimit (24) larg sharrës dhe rrotullojeni poshtë. Lëshojeni përsëri levën e fiksimit (24). Përsëriteni këtë proces derisa të mund të rregullohet thellësia e dëshiruar e prerjes.
Pas shträngimit të levës së shträngimit (24), nëse nuk mund ta rregulloni sa duhet thellësinë e prerjes, tërhiqeni levën shtränguese (24) larg sharrës dhe rrotullojeni lart. Lëshojeni përsëri levën e fiksimit (24). Përsëriteni këtë proces derisa të fiksohet thellësia e prerjes.
Vendosja e këndit mitra
Lironi vidhat me krahë (6) dhe (26). Lëvizni sharrën anash. Vendosni matjen e dëshiruar në shkallë (5). Vidhosni vidat me krahë (6) dhe shtrëngoni përsëri (26).
Shënim: Për prerjet me mitra, thellësia e prerjes është më e vogël se vlera e shfaqur në shkallën e thellësisë së prerjes (25).
Shenjat e prerjes
Shenjat e prerjes 0° (9) tregon pozicionin e tehut të sharrës kur pritet në kënde të drejta. Shenjat e prerjes 45° (8) tregon pozicionin e tehut të sharrës kur bëni një prerje 45°. Për një prerje të saktë, vendosni sharrën rrethore në pjesën e punës siç tregohet në figurë. Éshtë më mirë të kryeni një prerje provë.
Instalimi
Kushtojini vëmendje tensionit të rrjetit! Tensioni i burimit të energjisë duhet të korrespondojë me informacionin në pllakën e emrit të veglës elektrike.
Ndez/fik
Për të ndezur veglën elektrike, fillimisht shtypni dorezën e ndezjes (2), shtypni më pas çelësin e ndezjes/fikjes (1) dhe mbajeni shtypur.
Për të fikur veglën elektrike, lëshoni çelësin e ndezjes/fikjes (1).
Shënim: Për arsye sigurie, çelësi i ndezjes/fikjes (1) nuk mund të blokohet, por duhet të qëndrojë i shtypur vazhdimisht gjatë funksionimit.
Këshilla pune
▶ Përpara se të kryeni ndonjë punë në veglën elektrike, hiqni spinën nga priza.
Gjerësia e prerjes ndryshon në varësi të tehut të sharrës së përdorur.
Mbroni tehet e sharrës nga goditja dhe ndikimi.
Drejtoni veglën elektrike në mënyrë të barabartë dhe me një shtytje të lehtë në drejtimin e prerjes për të siguruar cilësi të mirë prerje. Presioni i tepërt zvogëlon ndjeshëm jetëgjatësinë e veglave dhe mund të dëmtojë veglën elektrike.
Punoni gjithmonë me një shpejtësi konstante furnizimi dhe sigurohuni që shpejtësia e tehut të sharrës të mbetet konstante. Për të shmangur mbinxehjen e dhëmbëve të tehut, shmangni rritjen e shpejtësisë së furnizimit (p.sh. kur punoni me dru të lagur, lëndë druri të trajtuar me presion ose nyje) dhe reduktimin e lidhur me shpejtësinë.
Performanca e sharrimit dhe cilësia e prerjes varen kryesisht nga gjendja dhe forma e dhëmbit të tehut të sharrës.
Prandaj, përdorni vetëm tehe sharre që janë të mprehta dhe të përshtatshme për materialin që do të përpunohet.
Sharrimi i drurit
Zgjedhja e duhur e tehut të sharrës varet nga lloji i drurit, cilësia e drurit dhe nëse kërkohen prerje gjatësore ose tërthore.
Kur bëni prerje gjatësore në bredh, krijohen ashkla të gjata në formë spirale.
Pluhuri i ahut dhe lisit janë veçanërisht të rrezikshëm për shëndetin, prandaj punoni vetëm me nxjerrje të pluhurit.
Sharrimi me ndalues paralel (shih figurën D)
Ndalesa paralele (10) mundëson prerje të sakta përgjatë një skaji të pjesës së punës ose prerjen e shiritave uniformë.
Lironi vidën me krahë (7) dhe shtyni ndalesën paralele (10) përmes udhëzuesit në pllakën bazë (12). Vendosni gjerësinë e dëshiruar të prerjes si një vlerë shkallë në shenjën përkatëse të prerjes (9) ose (8) shihni seksionin "Shenjat e prerjes". Shtrëngoni përsëri vidën me krahë (7).
Sharrimi me ndalues ndihmës(shih figurën E)
Për të përpunuar pjesë të mëdha pune për të prerë skaje të drejta, mund të lidhni një dërrasë ose shirit në pjesën e punës si një ndalesë ndihmëse dhe të drejtoni sharrën rethore me pllakën bazë përgjatë ndalesës ndihmëse.
Mirëmbajtja dhe servisi
Mirëmbajtja dhe pastrimi
▶ Përpara se të kryeni ndonjë punë në veglën elektrike, hiqni spinën nga priza.
▶ Mbani të pastër fshesën me korrent dhe vendet e ventilimit për të punuar mirë dhe në mënyrë të sigurt.
Nëse nevojitet që të zëvendësohet linja lidhëse, atëherë ajo duhet të merret nga Bosch ose një qendër shërbimi e autorizuar për vegla elektrike Bosch, për të evituar rreziqet e sigurisë.
Kapaku mbrojtës i lavjerrësit duhet të jetë gjithmonë në gjendje të lëvizë lirshëm dhe të mbyllet automatikisht.
Prandaj, mbajeni gjithmonë të pastër zonën rreth kapakut mbrojtës të lavjerrësit. Hiqni pluhurin dhe ashklat me një furçë.
Tehët e sharrës pa veshje mund të mbrohen nga korrozioni me një shtresë të hollë vaji pa acid. Hiqeni vajin përpara se të sharroni, përndryshe druri do të njolloset.
Mbetjet e rrëshirës ose ngjitësit në tehun e sharrës dëmtojnë cilësinë e prerjes. Prandaj, pastroni tehet e sharrës menjëherë pas përdorimit.
Shërbimi i klientit dhe këshilla për përdorim
Shërbimi ndaj klientit do t'u përgjigjet pyetjeve tuaja në lidhje me riparimin dhe mirëmbajtjen e produktit tuaj, si dhe pjesët e këmbimit. Figurat e shperthimit dhe informacioni mbi pjesët e këmbimit mund të gjenden gjithashtu në:
www.bosch-pt.com
Ekipi i konsulencës së përdorimeve Bosch do të jetë i lumtur t'ju ndihmojë me çdo pyetje në lidhje me produktet tona dhe aksesorët e tyre.
Ju lutemi jepni te të gjitha pyetjet dhe porositë e pjesëve të këmbimit me patjetër numrin 10-shifror të artikullit sipas tabelës së tipit.
Severna Makedonija
ADD Elektris Shkup
Treća makedonska brigada 21
1000 Shkup
E-mail: dimce.dimcev@servis-bosch.mk
Internet: www.servis-bosch.mk
Tel./Faks: 02/2467610
Celular: 070 595 888
"Rojka dooel" Shkup
Jani Lukrovski bb, T.C. Avtokomanda - lokal 69
1000 Shkup
E-mail: servisrojka@yahoo.com
Tel.: +389 2 3174-303
Celular: +389 70 388-520, -530
Adresa të tjera servisi gjeni në:
Veglat elektrike, aksesorët dhe paketimi duhet të riciklohen në një mënyrë miqësore me mjedisin.
Mos i hidhni mjetet elektrike në mbeturinat shtëpiake!
Vetëm për vendet e BE-së:
Veglat elektrike që nuk mund të përdoren më duhet të hidhen në mënyrë të veçuar. Përdorni sistemet e parashikuara të grumbullimit.
Në rastin e hedhjes jo në përputhje me rregullat, pajisjet e vjetra elektrike dhe elektronike, për shkak të ekzistencës së mundshme të materialeve të rrezikshme mund të kenë ndikime të dëmshme për mjedisin dhe shëndetin e njeriut.
