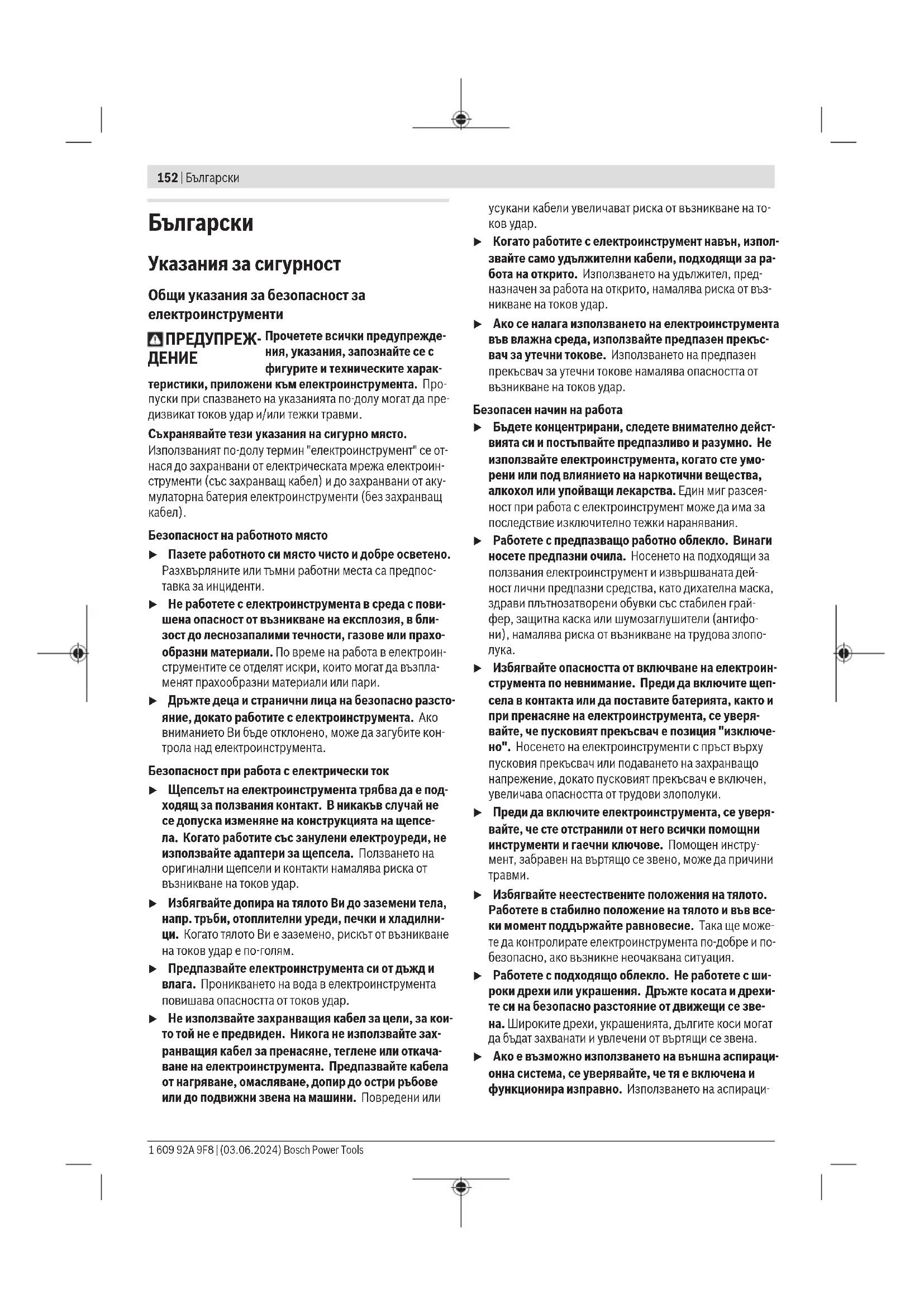

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ GKS 67 Professional BOSCH
Български ...... Страница 152
Указания за сигурност
Общи указания за безопасност за електроинструменти
ПРЕДУПРЕЖ- ДЕНИЕ Прочетете всички предупрежде- ния, указания, запознайте се с фигурите и техническите харак-
теристики, приложени към електроинструмента. Пропуски при спазването на указанията по-долу могат да предизвикат токов удар и/или тежки травми.
Съхранявайте тези указания на сигурно място.
Използваният по-долу термин "електроинструмент" се отнася до захранвани от електрическата мрежа електроинструменти (със захранващ кабел) и до захранвани от акумулаторна батерия електроинструменти (без захранващ кабел).
Безопасност на работното място
▶ Пазете работното си място чисто и добре осветено.
Разхвърляните или тъмни работни места са предпоставка за инциденти.
▶ Не работете с електроинструмента в среда с повишена опасност от възникване на експлозия, в близост до леснозапалими течности, газове или прахообразни материали. По време на работа в електроинструментите се отделят искри, които могат да възпламенят прахообразни материали или пари.
Дръжте деца и странични лица на безопасно разстояние, докато работите с електроинструмента. Ако вниманието Ви бъде отклонено, може да загубите контрола над електроинструмента.
Безопасност при работа с електрически ток
▶ Щепсельт на електроинструмента трябва да е подходящ за ползвания контакт. В никакъв случай не се допуска изменяне на конструкцията на щепсела. Когато работите със занулени електроуреди, не използвайте адаптери за щепсела. Ползването на оригинални щепсели и контакти намалява риска от възникване на токов удар.
▶ Избягвайте допира на тялото Ви до заземени тела, напр. тръби, отоплителни уреди, печки и хладилници. Когато тялото Ви е заземено, рискът от възникване на токов удар е по-голям.
▶ Предпазвайте електроинструмента си от дъжд и влага. Проникването на вода в електроинструмента повишава опасността от токов удар.
▶ Не използвайте захранващия кабел за цели, за които той не е предвиден. Никога не използвайте захранващия кабел за пренасяне, теглене или откачаване на електроинструмента. Предпазвайте кабела от нагряване, омасляване, допир до остри ръбове или до подвижни звена на машини. Повредени или
усукани кабели увеличават риска от възникване на токов удар.
Kogato работите с електроинструмент навън, използвайте само удължителни кабели, подходящи за работа на открито. Използването на удължител, предназначен за работа на открито, намалява риска от възникване на токов удар.
Ако се налага използването на електроинструмента във влажна среда, използвайте предпазен прекъсвач за утечни токове. Използването на предпазен прекъсвач за утечни токове намалява опасността от възникване на токов удар.
Безопасен начин на работа
▶ Бъдете концентрирани, следете внимателно действията си и постъпвайте предпазливо и разумно. Не използвайте електроинструмента, когато сте уморени или под влиянието на наркотични вещества, алкохол или упойващи лекарства. Един миг разсеяност при работа с електроинструмент може да има за последствие изключително тежки наранявания.
▶ Работете с предпазващо работно облекло. Винаги носете предпазни очила. Носенето на подходящи за ползвания електроинструмент и извършваната дейност лични предпазни средства, като дихателна маска, здрави плътнозатворени обувки със стабилен грайфер, защитна каска или шумозаглушители (антифони), намалява риска от възникване на трудова злополука.
▶ Избягвайте опасността от включване на електроинструмента по невнимание. Преди да включите щепсела в контакта или да поставите батерията, както и при пренасяне на електроинструмента, се уверявайте, че пусковият прекъсвач е позиция "изключено". Носенето на електроинструменти с пръст върху пусковия прекъсвач или подаването на захранващо напрежение, докато пусковият прекъсвач е включен, увеличава опасността от трудови злополуки.
▶ Преди да включите електроинструмента, се уверявайте, че сте отстранили от него всички помощни инструменти и гаечни ключове. Помощен инструмент, забравен на въртящо се звено, може да причини травми.
▶ Избягвайте неестествените положения на тялото. Работете в стабилно положение на тялото и във всеки момент поддържайте равновесие. Така ще можете да контролирате електроинструмента по-добре и побезопасно, ако възникне неочаквана ситуация.
▶ Работете с подходящо облекло. Не работете с широки дрехи или украшения. Дръжте косата и дрехите си на безопасно разстояние от движещи се звена. Широките дрехи, украшенията, дългите коси могат да бъдат захванати и увлечени от въртящи се звена.
▶ Ако е възможно използването на външна аспирационна система, се уверявайте, че тя е включена и функционира изправно. Използването на аспираци-
онна система намалява рисковете, дължащи се на от- делящи се при работа прахове.
Доброто познаване на електроинструмента вследствие на честа работа с него не е повод за намаляване на вниманието и пренебрегване на мерките за безопасност. Едно невнимателно действие може да предизвика тежки наранявания само за части от секундата.
Грижливо отношение към електроинструментите
▶ Не претоварвайте електроинструмента. Използвайте електроинструментите само съобразно тяхното предназначение. Ще работите по-добре и по-безопасно, когато използвате подходящия електроинструмент в зададения от производителя диапазон на натоварване.
▶ Не използвайте електроинструмент, чиито пусков прекъсвач е повреден. Електроинструмент, който не може да бъде изключван и включван по предвидения от производителя начин, е опасен и трябва да бъде ремонтиран.
▶ Преди да извършвате каквито и да е дейности по електроинструмента, напр. настройване, смяна на работен инструмент, както и когато го прибирате, изключвайте щепсела от контакта, респ. изваждайте батерията, ако е възможно. Тази мярка премахва опасността от задействане на електроинструмента по невнимание.
Съхранявайте електроинструментите на места, където не могат да бъдат достигнати от деца. Не допускайте те да бъдат използвани от лица, които не са запознати с начина на работа с тях и не са прочели тези инструкции. Когато са в ръцете на неопитни потребители, електроинструментите могат да бъдат изключително опасни.
▶ Поддържайте добре електроинструментите си и аксесоарите им. Проверявайте дали подвижните звена функционират безукорно, дали не заклинват, дали има счупени или повредени детайли, които нарушават или изменят функциите на електроинструмента. Преди да използвате електроинструмента, се погрижете повредените детайли да бъдат ремонтирани. Много от трудовите злополуки се дължат на недобре поддържани електроинструменти и уреди.
▶ Поддържайте режещите инструменти винаги добре заточени и чисти. Добре поддържаните режещи инструменти с остри ръбове оказват по-малко съпротивление и се водят по-леко.
▶ Използвайте електроинструментите, допълнителните приспособления, работните инструменти и т. н., съобразно инструкциите на производителя. При това се съобразявайте и с конкретните работни условия и операции, които трябва да изпълните. Използването на електроинструменти за различни от предвидените от производителя приложения повишава опасността от възникване на трудови злополуки.
▶ Поддържайте дръжките и ръкохватките сухи, чисти и неомаслени. Хлъзгавите дръжки и ръкохватки не позволяват безопасната работа и доброто контролиране на електроинструмента при възникване на неочаквана ситуация.
Поддържане
Допускайте ремонт на електроинструментите Ви да се извършва само от квалифицирани специалист и само с използването на оригинални резервни части. По този начин се гарантира съхраняване на безопасността на електроинструмента.
Процедури при рязане
▶ ОЛАСНОСТ: Дръжте ръцете си на безопасно разстояние от зоната на рязане и циркулярния диск. С втората ръка захвашайте спомагателната ръкохватка или корпуса на електродвигателя. Ако държите електроинструмента с двете ръце, няма опасност дискът да ги нарани.
▶ Не поставяйте ръцете си под разрязвания детайл.
Преградата не Ви защитава под детайла.
Настройвайте дълбочината на рязане съобразно де- белината на детайла. От долната страна на детайла трябва да се подава по-малко от една височина на зь- ба.
▶ Никога не хвашайте с ръце или между краката си детайла, който ще се реже. Захващайте детайла към стабилна повърхност. Изключително важно е да подпирате детайла правилно, за да намалите опасността от нараняване, заклинване на диска или загуба на контрол.
Когато изпълнявате операция, при която съществува опасност режещят инструмент да може да засегне скрити под повърхността проводници под напрежение или захранващия кабел, допирайте електроинструмента само до изолираните повърхности на ръкохватките. При контакт с проводник под напрежение по металните части на електроинструмента може да се появи напрежение и това да предизвика токов удар.
Когато разрязвате, винаги използвайте преграда за разряване или правоъгълен водач. Това подобрява точността на среза и намалява възможността от захващане на острието.
▶ Винаги използвайте циркулярни дискове с правилните размери и форма (диамантен или кръгъл) и с правилния присъединителен отвор. Дискове, които не са с подходящи за вала на електроинструмента присъединителни размери, предизвикват биене и загуба на контрол.
Никога не използвайте повредени или неправилни шайби за острие или болт. Шайбите за острие и болтът са специално проектирани за вашия циркуляр, за оптимално представляне и безопасна работа.
Откат и начини на предотвратяването му
- откатьт е внезапна реакция при прищипано, блокирано или разместено циркулярно острие, водеща до неконтролирано повдигане и изскачане на циркуляра от детайла към оператора;
- ако острието се прищипе или блокира плътно в цепката, то спира да се движи и реакцията на мотора задвижва светкавично уреда обратно към оператора;
- ако острието се усуче или размести в среза, зъбците на задния ръб на острието могат да забият в горната повърхност на дървото и да доведат до изскачане на острието от среза и движението му назад към оператора.
Откатът е следствие на неправилно боравене с циркулярната машина и/или неправилни работни процедури и може да бъде предотвратен чрез подходящи предпазни мерки, както е описано по-долу.
Дръжте циркулярната машина здраво с двете ръце, а ръцете си дръжте в позиция в която да противодействате на възникващите при откат сили. Стойте винаги настрани от циркулярния диск, никога не поставяйте циркулярния диск в една линия с тялото си. При възникване на откат циркулярната машина може да отскочи назад, но работещият с нея може да противодейства на силите на отката, ако са взети подходящи предпазни мерки.
▶ Ако циркулярният диск се заклини или процесът на рязане бъде прекъснат по друга причина, отпуснете пусковия прекъсвач и задръжте циркулярната машина неподвижна в детайла до пълното спиране на въртенето на диска. Никога не опитвайте да из-вадите циркулярната машина от детайла, докато дискът се върти и съществува опасност от откат. От-крийте причината за заклинването на циркулярния диск и я отстранете с подходящ мерки.
▶ Когато включвате циркулярна машина, която е врязана в детайл, първо центрирайте диска в междина- та и се уверете, че зъбите не захващат детайла. Ако дискът е заклинен, когато включвате машината, може да бъде изхвърлен от детайла или да причини откат.
Подпирайте големи плочи, за да избегнете възникването на откат при притискане и блокиране на диска. Големи плочи могат да се огънат под действие на собствената си сила на тежестта. Плочите трябва да бъдат подпирани и от двете страни в близост до линията на среза и в края.
▶ Не използвайте тъпи или повредени остриета. Незаточените или неправилно настроени остриета генерират тясна рязка, което води до прекомерно триене, захващане на острието и откат.
▶ Преди рязане затягайте опорите за дълбочина и наклон на среза. Ако по време на рязане настройките се променят, циркулярният диск може да се заклини и да предизвика откат.
▶ Бъдете изключително внимателни при рязане в съществуващи стени или други зони без видимост.
Циркулярният диск може да попадне на обекти, които да предизвикат откат.
функция на долната преграда
▶ Проверявайте долната преграда за правильно затваряне преди всяка употреба. Не използвайте циркулярната машина, ако долната преграда не се двжи свободно и не затваря веднага. Никога не захващайте или завръзвайте долната преграда в отворена позиция. Ако циркулярът случайно бъде изпуснат, долната преграда може да се огъне. Отворете долната преграда с лоста и се уверете, че може да се двжи свободно и не допира до диска или до други детайли при всички въzmожни дълбочини и наклони на рязане.
▶ Проверете работата на пружината на долната преграда. Ако преградата и пружината не функционират правилно, преди ползване на електроинструмента те трябва да бъдат поправени. Долната преграда може да задържа и да се движи бавно вследствие на повредени детайли, отлагания от смола или натрупване на стърготини.
Отваряйте на ръка долната преграда само при специални ситуации, напр. при разрязване с пробиване или разрязване под наклон. Отворете долната преграда с лоста и го отпуснете веднага щом циркулярният диск прореже детайла. За всякакво друго рязане долната преграда трябва да работи автоматично.
Винаги следете дали долната преграда покрива острието преди да поставяте циркуляра върху работен плот или под. Незащитеното движещо се острие ще доведе до изместване назад на циркуляра и всичко, което е на пътя му, ще бъде срязано. При това се съобразявайте и с времето за движение по инерция на диска след изключване.
Допълнителни указания за безопасност
▶ Не бъркайте с ръце в отвора за стружки. Можете да
се нараните върху въртящите се части.
▶ Не работете с циркуляра над нивото на главата. Така не можете да контролирате електроинструмента достатьчно добре.
▶ Използвайте подходящи прибори, за да откриете евентуално скрити под повърхността тръбопроводи, или се обърнете към съответното местно снабдително дружество. Влизането в съприкосновение с проводници под напрежение може да предизвика пожар и токов удар. Увреждането на газопровод може да доведе до експлозия. Повреждането на водопровод има за последние големи материални щети и може да предизвика токов удар.
Дръжте здраво електроинструмента при работа с двете ръце и следете за сигурната позиция. С две ръце електроинструментът се води по-сигурно.
▶ Не използвайте електроинструмента стационарно.
Той не е замислен за употреба с маса за циркуляр.
▶ При „срязване с пробиване“, което не се извършва под прав ъгъл, подсигурете срещу странично из-местване водещата плоча на циркуляра. Странично
изместване може да захване циркулярния диск и така да доведе до откат.
▶ Осигурявайте обработвания детайл. Детайл, захванат с подходящи приспособления или скоби, е застопорен по здраво и сигурно, отколкото, ако го държите с ръка.
▶ Преди да оставите електроинструмента, изчаквайте въртенето да спре напълно. В противен случай използваният работен инструмент може да допре друг предмет и да предизвика неконтролирано преместване на електроинструмента.
▶ Не използвайте циркулярни дискове от бързорезна стомана. Такива циркулярни дискове са крехки и се чупят лесно.
▶ Не режете черни метали. Нажежените стружки могат да възпламенят съоръжението за прахоизсмукване.
▶ Работете с противопрахова маска.
Описание на продукта и дейността
Прочетете внимателно всички указания и инструкции за безопасност. Пропуски при спазването на инструкциите за безопасност и указанията за работа могат да имат за последние токов удар, пожар и/или тежки травми.
Моля, имайте предвид изображенията в предната част на ръководството за работа.
Предназначение на електроинструмента
Електроинструментът е предназначен за разрязване на дървесни материали по права линия, перпендикулярно или съсскосяване.
Не се допуска обработването на детайли от черни метали.
Изобразени елементи
Номерирането на изобразените компоненти се отнася до изображението на електроинструмента на графичната страница.
(1) Пусков прекъсвач
(2) Блокировка на пусковия прекъсвач
(3) Спомагателна ръкохватка (изолирани повърхности за захващане)
(4) Бутон за застопоряване на шпиндела
(5) Скала за измерване на ъгъла на скосяване
(6) Винт с крилчата глава за предварително регулира-
не на наклона на среза
(7) Винт с крилчата глава за опората за успоредно во-
дене
(13) Лост за регулиране на шарнирно окачения предпазен кожух
(14) Отвор за изхвърляне на стружките
(15) Предпазен кожух
(16) Ръкохватка (изолирани повърхности)
(17) Шестостенен ключ
(19) Застопоряващ фланец
(21) Центроващ фланец
(24) Застопоряващ лост за предварително регулиране на дълбочината на врязване
(25) Скала за отчитане на дълбочината на среза
(26) Винт с крилчата глава за предварително регулира- не на наклона на среза
a) Тази принадлежност не спада към стандартния обем на доставката.
b) стандартен инструмент (не е включен в окомплектовка- та)
Технически данни
| Ръчен циркуляр GKS 190 GKS 190 | |||
| Каталожен номер | 3 601 F23 0.0 | 3 601 F23 0.1 | |
| Номинална консумирана мощност W 1400 1400 | |||
| Обороти на празен ход min | -1 | 5500 | 5500 |
| макс. дълбочина на рязане | |||
| – при ъгъл на скосяване 0° mm 70 67 | |||
| – при ъгъл на скосяване 45° mm 50 49 | |||
| Застопоряване на вала ● ● | |||
| Размери на основната плоча mm 302 x 140 302 x 140 | |||
| Макс. диаметър на циркулярния диск mm | 190 | 184 | |
| Мин. диаметър на циркулярния диск | mm | 184 | 184 |
Ръчен циркуляр GKS 190 GKS 190
Макс. дебелина на тялото на диска mm 2,0 2,5
| Присъединителен отвор mm 30 16 | ||
| Тегло ^A) | kg 4,2 4,2 | |
| Клас на защита | ☐/II /II | ☐ |
A) Тегло без мрежови проводник и без щепсел
Данните важат за номинално напрежение [U] от 230 V. При отклоняващи се напрежение и при специфични за отделни изпълнения тези данни могат да варират.
Стойностите могат да варират според продукта и да зависят от условията на употреба и на околната среда. Допълнителна информация на www.bosch-professional.com/wac.
Информация за излъчван шум и вибрации
Стойностите на емисии на шум са установени съгласно EN 62841-2-5.
Равницето А на генерирания шум от електроинструмента обикновено е: равнище на звуковото налягане 99 dB(A); мощност на звука 107 dB(A). Неопределеност K = 3 dB.
Пълната стойност на вибрациите a_h (векторната сума по трите направления) и неопределеността К са определени съгласно EN 62841-2-5:
Рязане на дървесен материал: a_h < 2.5 m/s^2 , K = 1.5 m/s^2 . Посочените в това ръководство за експлоатация ниво на вибрациите и стойност на емисия на шум са измерени съгласно процедура, определена и може да служи за сравняване с други електроинструменти. Те са подходящи също така за предварителна оценка на емисите на вибрации и шум.
Посочените ниво на вибрациите и стойност на емисии на шум са представителни за основните приложения на електроинструмента. Ако обаче електроинструментът бъде използван за други дейности, с различни работни инструменти или без необходимото техническо обслужване, нивото на вибрациите и стойността на емисии на шум може да се различават. Това би могло значително да увеличи вибрациите и шума през периода на ползване на електроинструмента.
За по-точното оценяване на вибрациите и шума трябва да се отчитат и периодите, в които електроинструментът е изключен или работи на празен ход. Това би могло значително да намали емисите на вибрации и шум през периода на ползване на електроинструмента.
Предписвайте допълнителни мерки за предпазване на работащия с електроинструмента от въздействието на вибрациите, например: техническо обслужване на електроинструмента и работните инструменти, поддържане на ръцете топли, целесьобразна организация на работните стъпки.
Монтиране
▶ Използвайте само режещи дискове, чиято максимально допустима скорост на въртене е по-висока от скоростта на въртене на празен ход на Вашия електроинструмент.
Поставяне/смяна на режещия диск
▶ Преди извършване на каквито и да е дейности по електроинструмента изключвайте щепсела от захранващата мрежа.
▶ При монтирането на циркулярния диск работете с предпазни ръкавици. При допир до циркулярния диск съществува опасност да се нараните.
▶ Използвайте само циркулярни дискове, които съответстват на посочените в това ръководство за експлоатация и върху електроинструмента данни и са изпитани по EN 847-1:2017 и обозначени по съответния начин.
Допустимата скорост на въртене на работния инструмент трябва да е най-малкото равна на изписаната на табелката на електроинструмента максимальна скорост на въртене. Работни инструменти, които се въртят с по-висока скорост от допустимата, могат да се счупят и парчета от тях да отхвърчат с висока скорост.
▶ В никакъв случай не използвайте абразивни диско-
ве като работен инструмент.
Списък на препоръчваните режещи листове можете да намерите в края на това ръководство за експлоатация.
Най-добре е при смяна на циркулярния диск да поставите електроинструмента легнал на челната страна на електродвигателя.
– Натиснете и задръжте бутона за застопоряване на вала (4).
▶ Натискайте бутона за застопоряване на вала (4) само при напълно спрял вал. В противен случай електроинструментът може да бъде повреден.
– С шестостенния ключ (17) развийте застопоряващия винт (18) като въртите в посоката ①.
- Завъртете назад и задръжте шарнирния предпазен кожух (11).
– Демонтирайте застопоряващия фланец (19) и циркулярния диск (20) от вала на електроинструмента (22).
Най-добре е при смяна на циркулярния диск да поставите електроинструмента легнал на челната страна на електродвигателя.
– Почистете циркулярния диск (20) и всички детайли, които ще монтирате.
- Завъртете назад и задръжте шарнирния предпазен кожух (11).
- Поставете циркулярния диск (20) на центровация фланец (21). Посоката на рязане на зъбите (означена със стрелка върху диска) и посоката на въртене (означена със стрелка върху предпазния кожух (11)) трябва да съвпадат.
– Поставете застопоряващия фланец (19) и навийте винта (18) като го въртите в посоката ②. Внимавайте опорният фланец (21) и застопоряващият фланец (19) да са влезли правилно в позициите си.
– Натиснете и задръжте бутона за застопоряване на вала (4).
– С шестостенния ключ (17) затегнете застопоряващия винт (18) като го въртите в посоката ②. Моментът на затягане трябва да е 6–9 Nm; това съответства прибл. на затягане на ръка плюс 1/4 оборота.
Система за прахоулавяне
Прахове, отделящи се при обработването на материали като съдържащи олово бои, някои видове дървесина, минерали и метали могат да бъдат опасни за здравето. Контактът до кожата или вдишването на такива прахове могат да предизвикат алергични реакции и/или заболявания на дихателните пътища на работащия с електроинструмента или намиращи се наблизо лица.
Определени прахове, напр. отделящите се при обработване на бук и дъб, се считат за канцерогенни, особено в комбинация с химикали за третиране на дървесина (хромат, консерванти и др.). Допуска се обработването на съдържащи азбест материали само от съответно обучени квалифицирани лица.
– По възможност използвайте подходяща за обработвания материал система за прахоулавяне.
– Осигурявайте добро проветряване на работното място.
– Препоръчва се използването на дихателна маска с филтър от клас P2.
Спазвайте валидните във Вашата страна законови разпоредби, валидни при обработване на съответните материали.
▶ Избягвайте натрупване на прах на работното място. Прахът може лесно да се самовъзпламени.
Монтиране на адаптер за прахоулавяне (вж. фиг. В)
Вкарайте адаптера за прахоулавяне (23) на отвора за из- хвърляне на стружките (14) докато усетите прещракване. Към адаптера за прахоулавяне (23) може да бъде вклю- чен шланг на прахосмукачка с диаметър 35 мм.
Адаптерът за прахоулавяне не трябва да се монтира без към него да се включи външна система за прахоулавяне. В противен случай каналът за изхвърляне на стърготини може да се запуши.
На адаптера за прахоулавяне не трябва да се поставя прахоуловителна торба. В противен случай засмуквашата система може да се запуши.
За осигуряване на оптимална степен на прахоулавяне адаптерът (23) трябва периодично да бъде почистван.
Външна система за прахоулавяне
Свържете шланга с прахосмукачка (не е включена в окомплектовката). Преглед на начина на включване към различни прахосмукачки ще намерите в края на това ръководство за експлоатация.
Електроинструментът може да бъде включен непосредствено към контакта на универсална прахосмукачка на Бош с модул за дистанционно задействане. При стартирането на електроинструмента автоматично започва да работи и прахосмукачката.
Използваната прахосмукачка трябва да е пригодна за работа с обработвания материал.
Ако при работа се отделя особено вреден за здравето прах или канцерогенен прах, използвайте специализира- на прахосмукачка.
▶ Преди извършване на каквито и да е дейности по електроинструмента изключвайте щепсела от захранващата мрежа.
Работни режими
Регулиране на дълбочината на рязане (вж. фиг. С)
▶ Регулирайте дълбочината на рязане съобразно де- белината на стената на обработвания детайл. От об-ратната страна на детайла дискът трябва да се подава на разстояние, по-малко от една височина на зъба.
Освободете застопоряващия лост (24). За по-малка дълбочина на врязване издърпайте циркуляра от основната плоча (12), за по-голяма – съответно го приближете към основната плоча (12). Настройте желаната дълбочина на врязване, като я отчитате по скалата. Отново затегнете застопоряващия лост (24).
Ако след освобождаване на застопоряващия лост (24) не можете да промените докрай дълбочината на врязване, издърпайте застопоряващия лост (24) от ръчния циркуляр и го наклонете надолу. След това отпуснете застопоряващия лост (24). Повторете тази операция, докато желаната дълбочина на врязване може да бъде установена.
Ако след затягане на застопоряващия лост (24) установената дълбочина на врязване не се фиксира достатьчно здраво, издърпайте застопоряващия лост (24) от ръчния циркуляр и го наклонете нагоре. След това отпуснете застопоряващия лост (24). Повторете тази операция, докато дълбочината на врязване се фиксира достатьчно здраво
Регулиране на ъгъла на скосяване
Указание: При срезове под наклон дълбочината на среза е по-малка от стойността, която се отчита по скалата (25).

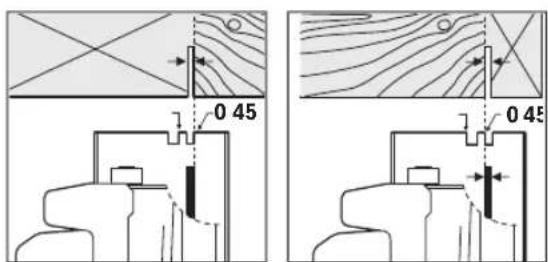

Маркировки за среза
Маркировката 0° (9) показва позицията на циркулярния диск при рязане под прав ъгъл. Маркировката 45° (8) показва позицията на циркулярния диск при рязане под ъгъл от 45°.
За прецизно отрязване по размер поставете циркуляра на детайла, както е показано на фигурата. Най-добре е предварително да извършите пробен срез.
Съобразявайте се с напрежението на захранващата мрежа! Напрежението на захранващата мрежа трябва да съответства на данните, изписани на табелката на електроинструмента.
Включване и изключване
За включване на електроинструмента първо натиснете бутона за деблокиране на пусковия прекъсвач (2) и след това днатиснете и задръжте пусковия прекъсвач (1).
За да изключите електроинструмента, отпуснете пусковия прекъсвач (1).
Указание: Поради съображения за сигурност пусковият прекъсвач (1) не може да бъде застопорен във включено положение и по време на работа трябва да бъде държан натиснат.
Указания за работа
▶ Преди извършване на каквито и да е дейности по електроинструмента изключвайте щепсела от захранващата мрежа.
Широчината на среза варира в зависимост от използвания циркулярен диск.
Водете електроинструмента равномерно и с леко избутване по посока на рязането, за да постигнете добро качество на среза. Твърде силното избутване намалява експлоатационния живот на работните инструменти значително и може да навреди на електроинструмента.
Винаги работе с равномерно избутване и следете оборотите на режещия лист да остават константи. Избягвайте увеличение на избутването (напр. при обработката на влажна дървесина, обработена с притискане строителна дървесина или клони) и свързаното с това намаляване на оборотите, за да избегнете прегряване на зъбците на режещия лист.
Производителността на рязане и качеството на среза зависят в значителна степен от състоянието и формата на зъбите на режещия диск. Затова използвайте само добре заточени и подходящи за разрязвания материал дискове. Ако започнете или продължите процес на рязане, центрирайте режещия лист в отвора и се уверете, че зъбците не са вклинени в обработвания детайл. Така предотвратявате откат или изкарване на режещия лист от обработвания детайл.
Разрязване на дървесен материал
Изборът на режещия диск зависи от вида на дървесината, качеството и дали се разрязва надлъжно или напречно на влакната.
При надлъжно рязане на детайли от иглолистна дървесина (смърч) се образуват дълги спиралообразни стърготини.
Отделящият се при обработването на бук и дъб прах е из- ключително вреден за здравето, затова винаги работе с прахоуловителна/аспирационна система.
Рязане с опора за успоредно водене (вж. фигур. D)
Опората за успоредно водене (10) позволява извършването на прецизни срезове успоредно на ръб на детайла, напр. разрязването на еднакви летви.
Развийте винта с крилчата глава (7) и вкарайте скалата на опората за успоредно водене (10) през водачите в основната плоча (12). Настройте желаната широчина на рязане на скалата със съответната маркировка (9), респ.
За обработване на по-големи детайли или за разрязване по права линия можете да закрепите към детайла дъска или летва като помощна опора и да водите циркуляра, като опирате основната плоча към нея.
Поддържане и сервис
Поддържане и почистване
▶ Преди извършване на каквито и да е дейности по електроинструмента изключвайте щепсела от захранващата мрежа.
▶ За да работите качествено и безопасно, поддържайте електроинструмента и вентилационните му отвори чисти.
Когато е необходима замяна на захранващия кабел, тя трябва да се извърши в оторизиран сервис за електроинструменти на Bosch, за да се запази нивото на безопасност на Bosch електроинструмента.
Шарнирният предпазен кожух трябва да може винаги да се върти свободно и да се затваря самостоятельно. Затова поддържайте зоната около него чиста. Отстранявайте прах и стружки с четка.
Ненапластени дискове могат да бъдат защитени от корозия чрез нанасяне на тънък слой несъдържащо киселини машинно масло. За да предотвратите изцапването на
дървото, преди разрязване почиствайте машинното масло.
Отлагането на смола или лепило/туткал по режещия диск влошава качеството на среза. Затова почиствайте дисковете веднага след употреба.
Клиентска служба и консултация относно употребата
Сервизът ще отговори на въпросите Ви относно ремонти и поддръжка на закупения от Вас продукт, както и относно резервни части. Покомпонентни чертежи и информация за резервните части ще откриете и на:
www.bosch-pt.com
Екипът по консултация относно употребата на Bosch ще Ви помогне с удоволствие при въпроси за нашите про- дукти и техните аксесоари.
Моля, при въпроси и при поръчване на резервни части винаги посочвайте 10-цифрения каталожен номер, изписан на табелката на уреда.
България
Robert Bosch SRL
Тел.: +359(0)700 13 667 (Български)
Други сервисни адреси ще откриете на:
С оглед опазване на околната среда електроинструментът, допълнителните приспособления и опаковката трябва да бъдат подложени на подходяща преработка за повторното използване на съдържащите се в тях суровини.
Не изхвърляйте електроинструменти при битовите отпадъци!
Само за страни от ЕС:
Негодните за употреба електроинструменти трябва да се изхвърлят разделно. Използвайте предвидените системи за събиране.
При неправилно изхвърляне старите електрически и електронни уреди поради възможното наличие на опасни вещества могат да окажат вредни влияния върху околната среда и човешкото здраве.
Македонски
(21) Приключна прирабница
(22) Вретено на пилата
