GKS 67 Professional - Såg BOSCH - Gratis bruksanvisning och manual
Hitta enhetens manual gratis GKS 67 Professional BOSCH i PDF-format.
| Produkttyp | Cirkelsåg |
| Märke | Bosch |
| Modell | GKS 67 Professional |
| Upptagen effekt | 1400 W |
| Tomgångsvarvtal | 5500 varv/min |
| Max. skärdjup vid 0° | 67 mm |
| Max. skärdjup vid 45° | 49 mm |
| Max. sågklingdiameter | 184 mm |
| Min. sågklingdiameter | 184 mm |
| Sågklingans hål | 16 mm |
| Vikt | 4,2 kg |
| Skyddsklass | II |
| Nätspänning | 230 V |
| Spindellås | Ja |
| Skyddskåpa | Pendlande skyddskåpa |
| Extra handtag | Ja (isolerad greppyta) |
| Parallellanslag | Ja |
| Dammsugaradapter | Ja (för slang Ø 35 mm) |
| Mått på basplatta | 302 x 140 mm |
| Ändamålsenlig användning | Sågning av trä, längs- och tvärsnitt, geringssnitt |
| Förbjudna material | Järnhaltiga metaller, HSS-stål |
| Underhåll | Rengör regelbundet ventilationsspringorna och skyddskåpan |
| Kundservice | Bosch SAV, reservdelar på www.bosch-pt.com |
| Medföljande tillbehör | Sexkantsnyckel, parallellanslag |
Vanliga frågor - GKS 67 Professional BOSCH
Användarfrågor om GKS 67 Professional BOSCH
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Ladda ner instruktionerna för din Såg i PDF-format gratis! Hitta din manual GKS 67 Professional - BOSCH och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. GKS 67 Professional av märket BOSCH.

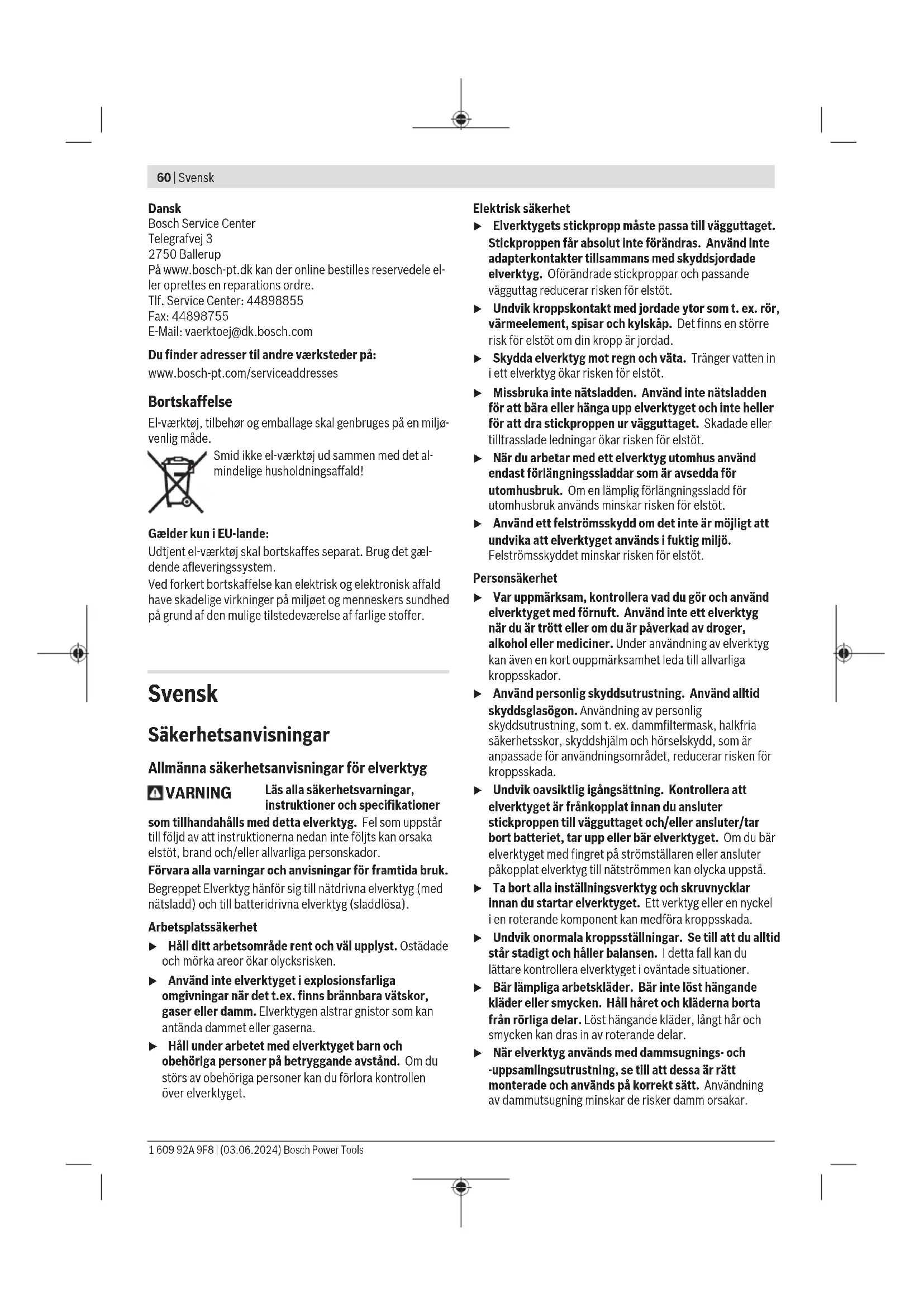

BRUKSANVISNING GKS 67 Professional BOSCH
Savning med parallelanslag (se billede D)
Allmänna säkerhetsanvisningar för elverktyg
WARNING
Läs alla säkerhetsvarningar, instruktioner och specifikationer
som tillhandahålls med detta elverktyg. Fel som uppstår till följd av att instruktionerna nedan inte följts kan orsaka elstöt, brand och/eller allvarliga personskador.
Förvara alla varningar och anvisningar för framtida bruk.
Begreppet Elverktyg hänför sig till nätdrivna elverktyg (med nätsladd) och till batteridrivna elverktyg (sladdlösa).
Arbetsplatssäkerhet
Håll ditt arbetsområde rent och väl upplyst. Ostädade och mörka areor ökar olycksrisken.
Använd inte elverktyget i explosionsfarliga omgivningar när det t.ex. finns brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna.
Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avständ. Om du störs av obehöriga personer kan du förlora kontrollen över elverktyget.
Elektrisk säkerhet
- Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte förändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oförändrade stickproppar och passande vägguttag reducerar risken för elstöt.
Undvik kroppskontakt med jordade ytor som t. ex. rör, värmeelement, spisar och kylskåp. Det finns en större risk för elstöt om din kropp är jordad.
Skydda elverktyg mot regn och väta. Tränger vatten in i ett elverktyg ökar risken för elstöt.
Missbruka inte nätsladden. Använd inte nätsladden för att bära eller hänga upp elverktyget och inte heller för att dra stickproppen ur vägguttaget. Skadade eller tilltrasslade ledningar ökar risken för elstöt.
När du arbetar med ett elverktyg utomhus använd endast förlängningssladdar som är avsedda för utomhusbruk. Om en lämplig förlängningssladd för utomhusbruk används minskar risken för elstöt.
Använd ett felströmsskydd om det inte är möjligt att undvika att elverktyget används i fuktig miljö. Felströmsskyddet minskar risken för elstöt.
Personsäkerhet
- Var uppmärksam, kontrollera vad du gör och använd elverktyget med förnuft. Använd inte ett elverktyg när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador.
Använd personlig skyddsutrustning. Använd alltid skyddsglasögon. Användning av personlig skyddsutrustning, som t. ex. dammfiltermask, halkfria säkerhetsskor, skyddshjälm och hörselskydd, som är anpassade för användningsområdet, reducerar risken för kroppsskada.
Undvik oavsiktlig igångsättning. Kontrollera att elverktyget är frånkopplat innan du ansluter stickproppen till vägguttaget och/eller ansluter/tar bort batteriet, tar upp eller bär elverktyget. Om du bär elverktyget med fingret på strömställaren eller ansluter påkopplat elverktyg till nätströmmen kan olycka uppstå.
Ta bort alla inställningsverktyg och skruvnycklar innan du startar elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada.
Undvik onormala kroppsställningar. Se till att du alltid står stadigt och håller balansen. I detta fall kan du lättare kontrollera elverktyget i oväntade situationer.
Bär lämpliga arbetskläder. Bär inte löst hängande kläder eller smycken. Håll håret och kläderna borta från rörliga delar. Löst hängande kläder, långt här och smycken kan dras in av roterande delar.
När elverktyg används med dammsugnings- och -upsamlingsutrustning, se till att dessa är rätt monterade och används på korrekt sätt. Användning av dammutsugning minskar de risker damm orsakar.
Låt inte vanan att ofta använda verktygen göra att du blir slarvig och ignorerar verktygets säkerhetsprinciper. En vårdslös åtgård kan leda till allvarlig personskada inom bråkdelen av en sekund.
Korrekt användning och hantering av elverktyg
▶ Overbelasta inte elverktyget. Använd rätt elverktyg för det jobb du tänker göra. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde.
▶ Ett elverktyg med defekt strömställare får inte längre användas. Ett elverktyg som inte kan kopplas in eller ur är farligt och måste repareras.
Dra stickproppen ur vägguttaget och/eller ta bort batteriet, om det kan tas ut ur elverktyget, innan inställningar utförs, tillbehörsdelar byts ut eller elverktyget lagras. Denna skyddsåtgård förhindrar oavsiktlig inkoppling av elverktyget.
Förvara elverktygen oåtkomliga för barn. Låt elverktyget inte användas av personer som inte är förtrogna med dess användning eller inte läst denna anvisning. Elverktygen är farliga om de används av oerfarna personer.
▶ Underhåll elverktyg och tillbehör omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte brustit eller skadats och kontrollera orsaker som kan leda till att elverktygets funktioner påverkas menligt. Låt skadade delar repareras innan elverktyget tas i bruk. Många olyckor orsakas av dåligt skötta elverktyg.
Håll skärverktygen skarpa och rena. Omsorgsfullt skötta skärverktyg med skarpa eggar kommer inte så lätt i kläm och går lättare att styra.
Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Om elverktyget används på ett sätt som det inte är avsett för kan farliga situationer uppstå.
Håll handtag och greppytor torra, rena och fria från olja och fett. Hala handtag och greppytor ger ingen säker hantering och kontroll över verktyget i oväntade situationer.
Service
Låt endast kvalificerad fackpersonal reparera elverktyget och endast med originalreservdelar. Detta garanterar att elverktygets säkerhet upprätthålls.
Säkerhetsanvisningar för cirkelsågar
Sågning
▶ RA! Håll händerna borta från kapområdet och bladet. Håll den andra handen på stödhandtaget eller motorkåpan. Om båda händer håller i sågen kan de inte kapas av bladet.
▶ Berör inte området under arbetsstycket. Skyddet kan inte skydda dig från bladet under arbetsstycket.
▶ Justera snittdjupet efter arbetsstyckets storlek. Mindre än en hel tand på sågen ska synas under arbetsstycket.
Håll aldrig arbetsstycket i handen eller över låret. Fixera arbetsstycket till en stabil bänk. Det är viktigt att arbeta med korrekt stöd för att undvika att kroppen exponeras, att bladet fastnar, eller att du tappar kontrollen över verktyget.
Håll endast elverktyget i de isolerade gripytorna när du utför ett arbete där skärverktyget kan komma i kontakt med dolda kablar eller den egna elförsörjningskabeln. Vid kontakt med en strömförande ledning kan oskyddade metalldelar på verktyget som är strömförande ge användaren en elektrisk stöt.
- Vid klyvning, använd alltid ett klyvningsstaket eller en rak styrskena. Detta förbättrar kapningens noggrannhet och minskar risken för att bladet fastnar.
Använd alltid blad med korrekt storlek och form på hålmarkeringen (diamant eller rund). Blad som inte passar tillsammans med verktyget roterar ocentrerat och gör att du tappar kontroll över verktyget.
Använd aldrig skadade eller felaktiga sågbladsbrickor eller bultar. Sågbladsbrickor och bultar är speciellt utformade för din såg, för optimal prestanda och för att den ska fungera säkert.
Orsaker till kast och relaterade varningar
- kast är en plötslig reaktion orsakat av ett nypt, fastnat eller felriktat sågblad, vilket orsakar en okontrollerad såg som lyfts upp och ut från arbetsstycket mot användaren - när bladet nyps eller fastnar genom att tänderna sluts, stoppas bladet och motorreaktionen driver verktyget snabbt tillbaka mot användaren
- om bladet vrids eller hamnar snett vid kapningen, kan tänderna i den bakre kanten av bladet hamna i ytan av träet vilket gör att bladet hoppar ut ur arbetsstycket och upp mot användaren.
Kast är resultatet av missbruk av elverktyget och/eller felaktiga arbetsrutiner eller tillständ och kan undvikas genom att vidta lämpliga försiktighetsåtgärder som beskrivs nedan.
Håll stadigt med båda händer på sågen och placera armarna så att du kan hålla emot kaströrelser. Stå på vilken sida du vill om bladet, men inte direkt bakom. Kast kan göra att sågen hoppar bakåt, men kaströrelserna kan kontrolleras av användaren om lämpliga försiktighetsåtgärder har tagits.
När bladet fastnar eller om du avbryter ett snitt av någon anledning, släpp avtryckaren och håll sågen stilla i materialet tills bladet har stannat helt. Försök aldrig att ta bort sågen från arbetsstycket eller att dra sågen bakåt medan bladet roterar, annars kan kast uppstå. Undersök och korrigera orsaken till att bladet fastnar.
När du startar sågen igen i arbetsstycket, centrera bladet så att tänderna inte har tag i materialet. Om ett sågblad fastnat kan det krypa upp eller kastas från arbetsstycket när sågen startas på nytt.
62 | Svensk
- Fixera större paneler för att minimera risken för att bladet fastnar och för kast. Stora paneler har en tendens att digna under sin egen vikt. Stöd måste placeras under panelen på båda sidor, nära såglinjen och nära kanten på panelen.
Använd inte slöa eller skadade blad. Oskarpa eller felaktigt inställda blad ger smalt sågspår vilket orsakar onödig friktion, att bladet fastnar och kast. - Bladets djup- och avfasningsreglage måste sitta fast ordentligt innan sågningen påbörjas. Om bladets justering ändras under sågning kan bladet fastna eller kast uppstå.
- Var extra försiktig när du sågar i befintliga vägar eller andra blindareor. Det utskjutande bladet kan skära objekt som kan förorsaka kast.
Nedre skyddsfunktion
Kontrollera det nedre skyddet så att det stängs korrekt innan varje användning. Använd inte sågen om det nedre skyddet inte kan flyttas fritt och stängs omedelbart. Fixera aldrig det nedre skyddet i öppen position. Om sågen tappas i golvet kan det nedre skyddet böjas. Lyft det nedre skyddet med handtaget som kan dras tillbaka och se till att det rör sig fritt och inte rör vid bladet eller någon annan del, vid alla vinklar och sågdjup.
- Kontrollera att det nedre skyddets fjäder fungerar. Om skyddet och dess fjäder inte fungerar korrekt måste de repareras innan användning. Det nedre skyddet fungerar kanske dåligt på grund av skadade delar, klibbiga avlagringar eller ansamling av smuts.
Det nedre skyddet får endast dras tillbaka manuellt i specialfall, som vid instickssågning och sammansatt sågning. Lyft det nedre skyddet med handtaget som kan dras tillbaka och när bladet går in i materialet måste det nedre skyddet släppas. För alla andra typer av sågning ska det nedre skyddet fungera automatiskt.
Se alltid till att det nedre skyddet täcker bladet innan du sätter ner sågen på bänken eller golvet. Ett oskyddat, frigående blad gör att sågen går bakåt och sågar allt som kommer i dess väg. Var medveten om tiden det tar för bladet att stoppa efter att brytaren har släppts.
Ytterligare säkerhetsanvisningar
▶ Stick inte in handen i spånutmatningen. Du kan skada dig på roterande delar.
Arbeta inte med sågen när den är ovanför huvudhöjd. Då har du inte tillräckligt med kontroll över elverktyget.
Använd lämpliga detektorer för att lokalisera dolda försörjningsledningar eller konsultera det lokala eldistributionsbolaget. Kontakt med elledningar kan orsaka brand och elstöt. En skadad gasledning kan leda till explosion. Inträngning i en vattenledning kan orsaka materiell skada eller elstöt.
Håll i elverktyget stadigt med båda händerna och stå stadigt. Elverktyget kan med två händer styras säkrare.
Använd inte elverktyget stationärt. Det är inte konstruerat för drift med sågbord.
Säkra sågens styrplatta mot att förskjutas åt sidan vid ett "doppsnitt", som inte utförs rätvinkligt. En förskjutning åt sidan kan leda till att sågbladet kläms och att ett backslag uppstår.
Säkra arbetsstycket. Ett arbetsstycke som är fastspänt i en uppspanningsanordning eller ett skruvstycke hålls säkrare än med handen.
Vänta tills elverktyget stannat helt innan du lägger bort det. Insatsverktyget kan haka upp sig och leda till att du kan förlora kontrollen över elverktyget.
Använd inga sågblad i HSS-stål. Dessa sågklingor kan lätt brytas sönder.
Såga inga järnmetaller. Glödande spån kan antända stoftbortsugningen.
▶ Bär dammskyddsmask.
Produkt- och prestandabeskrivning
Läs igenom alla säkerhetsanvisningar och instruktioner. Fel som uppstår till följd av att säkerhetsinstruktionerna och anvisningarna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador.
Beakta bilden i den främre delen av bruksanvisningen.
Ändamålsenlig användning
Elverktyget är avsett för längs- och tvärgående raka sågningar samt geringssågning i trä. Bearbetning av järnmetaller är inte tillåtet.
Illustrerade komponenter
Numreringen av de avbildade komponenterna refererar till framställningen av elverktyget på grafiksidan.
(1) På-/av-strömbrytare
(2) Startspärr för på-/av-strömbrytare
(3) Tilläggshandtag (isolerad gripyta)
(4) Spindel-arreteringsknapp
(5) Skala geringsvinkel
(6) Vingskruv för geringsvinkelförval
(7) Vingskruv för parallellanslag
(8) Snittmarkering 45°
(9) Snittmarkering 0^
(10) Parallellanslag
(11) Pendlande klingskydd
(12) Grundplatta
(13) Justeringsspak för pendelkåpa
(14) Spånutkast
(15) Skyddskåpa
(16) Handtag (isolerad greppyta)
(17) Insexnyckel
(18) Spännskruv med skiva
(19) Spännfläns
(20) Cirkelsågklinga ^a)
(21) Fästfläns
(22) Sågspindel
(23) Utsugsadapter ^a)
(24) Spännspak för val av sågdjup
(25) Sågdjupskala
(26) Vingskruv för geringsvinkelförval
(27) Skruvtvingpar ^b)
a) Detta tillbehör ingår inte i standardleveransen.
b) vanligt förekommande i handeln (ingår inte i leveransen)
Tekniska data
| Handcirkelsåg GKS 190 GKS 190 | |||
| Artikelnummer | 3 601 F23 0.0 | 3 601 F23 0.1 | |
| Nominell ingångseffekt W 1400 1400 | |||
| Tomgångsvarvtal v/min 5500 5500 | |||
| Max. sågdjup | |||
| - vid geringsvinkel 0° mm 70 67 | |||
| - vid geringsvinkel 45° mm 50 49 | |||
| Spindellåsning ● ● | |||
| Mått fotplatta mm 302 x 140 302 x 140 | |||
| Max. sågbladsdiameter mm 190 184 | |||
| Min. sågbladsdiameter | mm 184 184 | ||
| Max. stambladstjocklek | mm | 2,0 | 2,5 |
| Fästhål | mm 30 16 | ||
| Vikt ^A) | kg | 4,2 | 4,2 |
| Skyddsklass | ☐/II | ☐/II | |
A) Vikt utan elanslutning och utan kontakt
Uppgifterna gäller för en märkspänning på [U] 230 V. Vid avvikande spänning och för utföranden i vissa länder kan uppgifterna variera.
Värdena kan variera beroende på produkt och är beroende av användnings- och omgivningsvillkor. Mer information finns på www.bosch-professional.com/wac.
Buller-/vibrationsdata
Bullervärden beräknade enligt EN 62841-2-5.
Den A-klassade bullernivån hos elverktyg ligger typiskt på: bullertrycknivå 99 dB(A); bullernivå 107 dB(A). Osäkerhet K = 3 dB.
Bär hörselskydd!
Totala vibrationsvärden a_h (vektorsumma för tre riktningar) och osäkerhet K beräknad enligt EN 62841-2-5:
Sågning av trä: a_1<2,5~m/s^2 K=1,5~m/s^2
Den vibrationsnivå och det bullervärde som anges i dessa anvisningar har uppmätts enligt en mätmetod som normerats och kan användas för att jämföra elverktyg med varandra. Mätmetoden är även lämplig för preliminär bedömning av vibrations- och bullernivån.
Den angivna vibrations- och bullernivån representerar den huvudsakliga användningen av elverktyget. Om däremot elverktyget används för andra ändamål, med andra insatsverktyg eller inte underhållits ordentligt kan vibrations- och bullernivån avvika. Då kan vibrations- och bullernivån under arbetsperioden öka betydligt under hela arbetstiden. För en exakt bedömning av vibrations- och bullernivån bör även de tider beaktas när elverktyget är avstängt eller är igång, men inte används. Detta reducerar vibrations- och bullerbelastningen för den totala arbetsperioden betydligt.
Bestäm extra säkerhetsåtgärder för att skydda operatören mot vibrationernas inverkan t. ex.: underhåll av elverktyget och insatsverktygen, att hålla händerna varma, organisation av arbetsförloppen.
Montage
Använd endast sågklingor vilkas högsta tillåtna hastighet är högre än elverktygets tomgångsvarvtal.
Sätt i/byta ut cirkelsågklinga
▶ Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget.
Använd skyddshandskar vid montering av sågklingan. Om sågklingan berörs finns risk för personskada.
Använd endast sågklingor som motsvarar de specifikationer som anges i denna instruktionsbok, som stämmer överens med de parametrar som anges på elverktyget och som motsvarar specifikationerna i EN 847-1:2017 och som märkts i enlighet med detta.
Insatsverktygets tillåtna varvtal måste minst vara lika med det maximala varvtalet som anges på elverktyget. Tillbehör med en högre rotationshastighet kan brista och slungas ut.
▶ Använd aldrig sliprondeller som tillsatsverktyg.
64 | Svensk
Välja sågblad
En översikt över rekommenderade sågblad hittar du i slutet av denna bruksanvisning.
Demontera sågblad (se bild A)
Lägg elverktyget på frontsidan av motorkåpan vid verktygsbyte.
- Tryck på spindelläsknappen (4) och håll den intryckt.
Aktivera endast spindellåsknappen (4) när sågspindeln står stilla. I annat fall kan elverktyget skadas. - Använd insexnyckeln (17) och skruva ut spännskruven (18) i vridriktningen ①.
- Sväng tillbaka pendelskyddskåpan (11) och håll fast den.
- Ta av spännflänsen (19) och sågbladet (20) från sågspindeln (22).
Montera sågbladet (se bild A)
Lägg elverktyget på frontsidan av motorkåpan vid verktygsbyte.
– Rengör sågbladet (20) och alla spänndelar som ska monteras.
- Sväng tillbaka pendelskyddskåpan (11) och håll fast den.
– Sätt sågbladet (20) på fästflänsen (21). Tändernas sågriktning (pilens riktning på sågbladet) och rotationsriktningspilen på skyddskåpan (11) ska stämma överens.
- Sätt på spännflänsen (19) och skruva in spännskruven (18) i rotationsriktningen ②. Se till att fästflänsen (21) och spännflänsen (19) är monterade i rätt position.
- Tryck på spindellåsknappen (4) och håll den intryckt.
- Använd insexnyckeln (17) för att dra åt spännskruven (18) i rotationsriktningen ②. Åtdragningsmomentet ska vara 6–9 Nm, det, motsvarar åtdragning för hand plus ¼ varv.
Damm-/spånutsugning
Dammet från material som t. ex. blyhaltig målning, vissa träslag, mineraler och metall kan vara hälsovådligt. Beröring eller inandning av dammet kan orsaka allergiska reaktioner och/eller andningsbesvär hos användaren eller personer som uppehåller sig i närheten.
Vissa damm från ek eller bok anses vara cancerogena, speciellt då i förbindelse med tillsatsämnen för träbehandling (kromat, träkonserveringsmedel). Endast yrkesmän får bearbeta asbesthaltigt material.
- Använd om möjligt en för materialet lämplig dammutsugning.
– Se till att arbetsplatsen är väl ventilerad. - Vi rekommenderar ett andningsskydd i filterklass P2.
Beakta de föreskrifter som i aktuellt land gäller för bearbetat material.
▶ Undvik dammanhopning på arbetsplatsen. Damm kan lätt självantändas.
Montera utsugsadapter (se bild B)
Sätt utsugsadaptern (23) på spånutkastet (14) tills den hakar fast.
Till utsugsadaptern (23) kan en utsugsslang med en diameter på 35 mm anslutas.
▶ Utsugsadaptern får inte monteras utan anslutet externt utsug. Utsugskanalen kan annars bli igensatt.
▶ Ingen dammpåse får anslutas till utsugsadaptern. I annat fall kan utsugssystemet sättas igen.
För att garantera ett optimalt utsug måste utsugsadaptern (23) rengöras regelbundet.
Extern utsugning
Anslut bortsugningsslangen till en dammsugare (tillbehör).
En översikt över anslutning till olika dammsugare finns i slutet av denna bruksanvisning.
Elverktyget kan anslutas direkt till uttaget på en universalsug från Bosch med fjärrstartsanordning. Denna startas automatiskt vid påslagning av elverktyget.
Dammsugaren måste vara lämplig för det material som ska bearbetas.
Använd en specialsug för att suga hälsovådligt och cancerframkallande eller torrt damm.
Drift
▶ Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget.
Driftstyper
Ställa in sågdjup (se bild C)
Anpassa sågdjupet till arbetsstyckets tjocklek. Mindre än en tandhöjd får vara synlig under arbetsstycket.
Lossa spännspaken (24). För ett mindre sågdjup, dra bort sågen från grundplattan (12) för ett större sågdjup, tryck sågen mot grundplattan (12). Ställ in önskat mått på sågdjupsskalan. Dra åt spännspaken (24) igen.
Om du efter att ha lossat spännspaken (24) inte kan justera sågningsdjupet helt, dra spännspaken (24) från sågen och sväng den neråt. Släpp spännspaken (24) igen. Upprepa denna procedur tills önskat sågningsdjup kan ställas in.
Om du efter att ha dragit åt spännspaken (24) inte kan fixera sågningsdjupet helt, dra spännspaken (24) från sågen och sväng den uppåt. Släpp spännspaken (24) igen. Upprepa denna procedur tills önskat sågningsdjup är fixerat
Inställning av geringsvinkel
Lossa vingskruvarna (6) och (26). Sväng sågen åt sidan. Ställ in önskat mått på skalan (5). Skruva fast vingskruvarna (6) och (26) igen.
Observera: vid geringssågningar är sågdjupet mindre än visat värde på sågdjupsskalan (25).
Sågningsmarkeringar

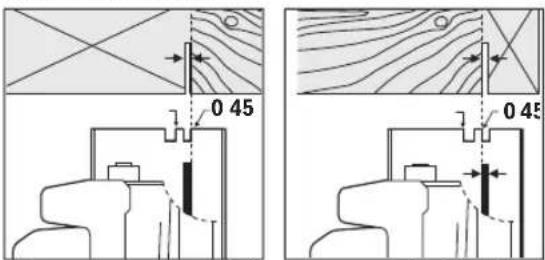

Sågningsmarkeringen 0° (9) visar positionen för sågbladet vid rätvinklig sågning. Sågningsmarkeringen 45° (8) visar positionen för sågbladet vid 45°-sågning.
För en precis sågning, sätt cirkelsågen på arbetsstycket enligt bilden. Utför en provkapning.
Driftstart
- Kontrollera nätspänningen! Kontrollera att strömkällans spänning överensstämmer med uppgifterna på elverktygets typskylt.
In- och urkoppling
För idrifttagning av elverktyget skjuter du först startspärren (2) mot mitten och tryck därefter på strömbrytaren (1) och håll den intryckt.
För att stänga av elverktyget släpper du till-/frånbrytaren (1).
Anmärkning: Av säkerhetsskäl kan elverktygets strömställare på-/av-knapp (1) inte låsas, utan måste under drift hållas nedtryckt.
Arbetsanvisningar
▶ Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget.
Snittbredden varierar beroende på använt sågblad. Skydda sågbladen mot stötar och slag.
För elverktyget jämnt och med lätt tryck i sågriktningen för att få en bra sågkvalitet. För kraftigt tryck minskar insatsverktygens livslängd betydligt och kan skada elverktyget.
Arbeta alltid med jämn frammatning och se till att sågklingans varvtal förblir konstant. Undvik att öka frammatningen (t. ex. vid bearbetning av fuktigt trä, tryckbehandlat byggträ eller grenträ) och därmed förminska varvtalet för att undvika överhettning av sågklingans tänder. Sågeffekten och sågkvaliteten beror på sågbladets tillständ och tandform. Använd därför endast vassa sågblad som är lämpliga för materialet som ska bearbetas.
När du påbörjar eller återupptar en sågning, centrera sågbladet i sågspalten och se till att sågtänderna inte fastnar i arbetsstycket. Då förhindrar du rekyl eller att sågbladet hoppar ut ur arbetsstycket.
Sågning i trä
Rätt val av sågblad beror på trätyp, träkvalitet och om längs- eller tvärgående sågningar ska göras.
Vid längsgående sågningar i furu uppstår långa, spiralformade spån.
Bok- och ekdamm är särskilt hälsovådligt, arbeta därför endast med dammutsug.
Sågning med parallellanslag (se bild D)
Parallellanslaget (10) möjliggör exakta sågningar längs kanten av ett arbetsstycke eller sågning av jämna remsor.
Lossa vingskruven (7) och skjut skalan för parallellanslaget (10) genom skenan i grundplattan (12). Ställ in önskad sågningsbredd som skalvärde på motsvarande sågmarkering (9) resp. (8), se avsnitt "Sågningsmarkeringar". Skruva fast vingskruven (7) igen.
Sågning med hjälpanslag (se bild E)
För bearbetning av stora arbetsstycken eller för sågning av raka kanter kan du fästa en planka eller en list som hjälpanslag på arbetsstycket och föra cirkelsågen med grundplattan längs hjälpanslaget.
Underhåll och service
Underhåll och rengöring
▶ Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget.
Håll elverktyget och dess ventilationsöppningar rena för bra och säkert arbete.
Om nätsladden för bibehållande av verktygets säkerhet måste bytas ut, ska byte ske hos Bosch eller en auktoriserad serviceverkstad för Bosch elverktyg.
Pendelskyddskåpan måste alltid kunna röra sig fritt och stänga sig automatiskt. Håll därför alltid området kring pendelskyddskåpan rent. Ta bort damm och spån med en pensel.
Ej ytbehandlade sågblad kan skyddas mot korrosionsansats med ett tunt skikt syrafri olja. Ta bort oljan igen innan sågning, annars blir träet fläckigt.
Harts- eller limrester på sågbladet påverkar sågningskvaliteten. Rengör därför sågblad direkt efter användning.
Kundtjänst och applikationsrådgivning
Kundservicen ger svar på frågor beträffande reparation och underhåll av produkter och reservdelar. Explosionsritningar och informationer om reservdelar hittar du också under:
www.bosch-pt.com
Boschs applikationsrådgivnings-team hjälper dig gärna med frågor om våra produkter och tillbehören till dem.
Ange alltid vid förfrågningar och reservdelsbeställningar det 10-siffriga produktnumret som finns på produktens typskylt.
Svenska
Du hittar fler kontaktuppgifter till service här:
Elverktyg, tillbehör och förpackning ska omhändertas på miljövänligt sätt för återvinning.
Släng inte elverktyg bland hushållsavfallet!
Endast för EU-länder:
Förbrukade elverktyg måste avfallshanteras. Lämna in på en återvinningsstation.
Vid felaktig avfallshantering kan elektriska och elektroniska apparater orsaka skador på hälsa och miljö på grund av potentiellt farliga ämnen.
Norsk
Hvilket sagblad som egner seg, avhenger av treslaget, trekvaliteten og av om du skal sage langsgående eller tverrgående kutt.
Ved langsgående saging av gran oppstår det lange, spiralformede spon.
