| Produkta veids | Ripzāģis |
| Zīmols | Bosch |
| Modelis | GKS 67 Professional |
| Patērētā jauda | 1400 W |
| Tukšgaitas apgriezieni | 5500 apgr./min |
| Maks. griešanas dziļums 0° leņķī | 67 mm |
| Maks. griešanas dziļums 45° leņķī | 49 mm |
| Maks. diska diametrs | 184 mm |
| Min. diska diametrs | 184 mm |
| Diska urbums | 16 mm |
| Svars | 4,2 kg |
| Aizsardzības klase | II |
| Tīkla spriegums | 230 V |
| Vārpstas bloķēšana | Jā |
| Aizsargpārsegs | Svārstveida aizsargpārsegs |
| Papildu rokturis | Jā (izolēta satvēriena virsma) |
| Paralēlais atduris | Jā |
| Piesūkšanas adapteris | Jā (šļūtenei Ø 35 mm) |
| Pamatplāksnes izmēri | 302 x 140 mm |
| Paredzētais lietojums | Koka zāģēšana, garenvirziena un šķērsvirziena griezumi, slīpi griezumi |
| Aizliegtie materiāli | Melnie metāli, HSS tērauds |
| Apkope | Regulāri tīrīt ventilācijas spraugas un aizsargpārsegu |
| Pēcpārdošanas serviss | Bosch SAV, rezerves daļas vietnē www.bosch-pt.com |
| Iekļautie piederumi | Sešstūra atslēga, paralēlais atduris |
Bieži uzdotie jautājumi - GKS 67 Professional BOSCH
Lietotāju jautājumi par GKS 67 Professional BOSCH
0 jautājums par šo ierīci. Atbildiet uz tām, ko zināt, vai uzdodiet savu.
Uzdot jaunu jautājumu par šo ierīci
Lejupielādējiet instrukcijas savam Zāģis PDF formātā bez maksas! Atrodiet savu rokasgrāmatu GKS 67 Professional - BOSCH un atgūstiet kontroli pār savu elektronisko ierīci. Šajā lapā ir publicēti visi dokumenti, kas nepieciešami jūsu ierīces lietošanai. GKS 67 Professional zīmola BOSCH.
LIETOŠANAS INSTRUKCIJA GKS 67 Professional BOSCH
Iv Instrukcijas originalvalodā
It Original Instrukcia
Latviešu .... Lappuse 198

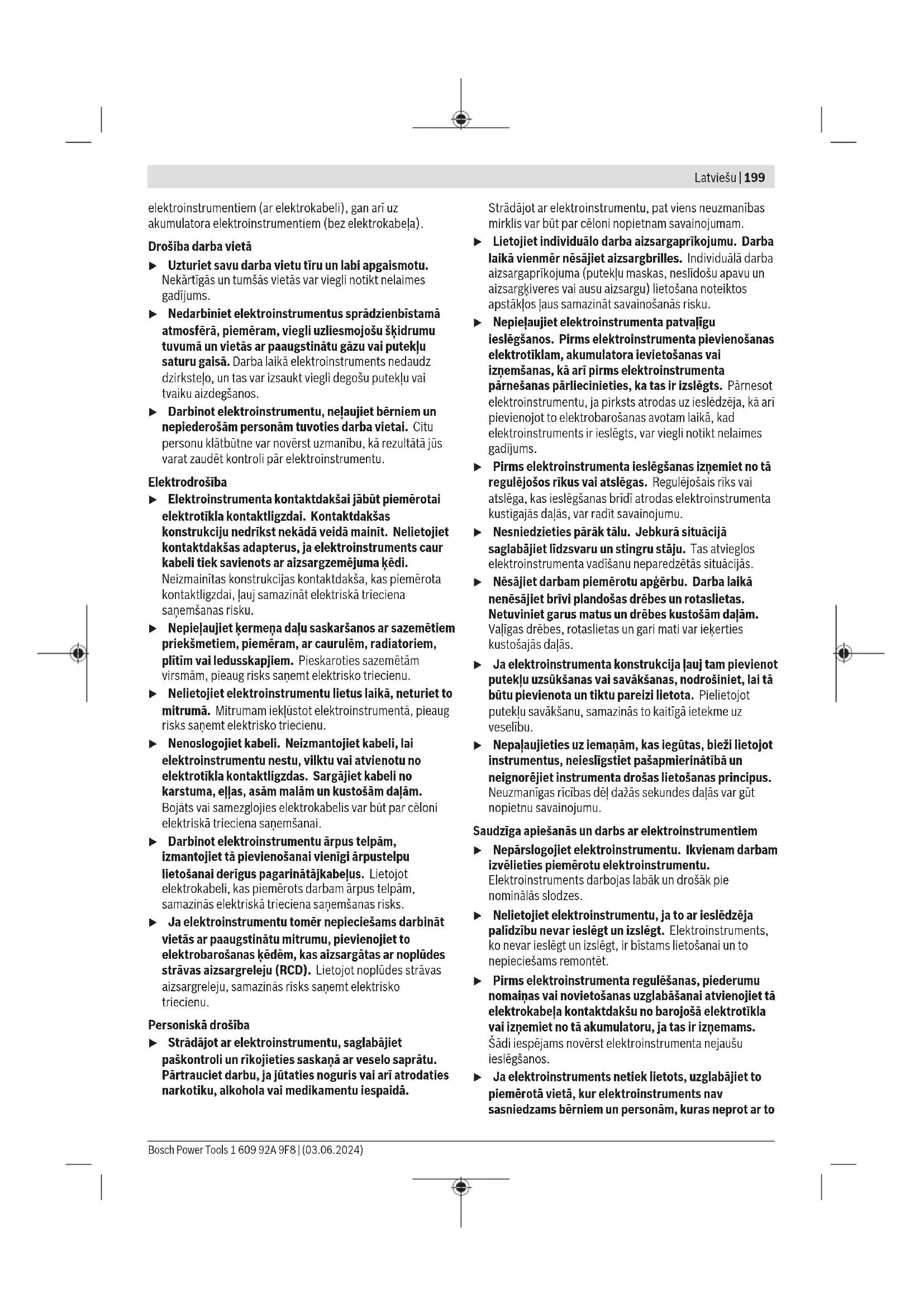

Vispārēji drošības noteikumi elektroinstrumentiem
BRĪDINĀ-JUMS
Izlasiet visus drošibas noteikumus un instrukcijas, aplūkojiet ilustrācijas un iepazīstieties ar
specifikācijām, kas tiek piegādātas kopā ar šo elektroinstrumentu. Šeit sniegto drošības noteikumu un instrukciju neievērošana var izraisīt aizdegšanos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam.
Pēc izlasīšanas uzglabājiet šos noteikumus turpmākai izmantošanai.
Drošības noteikumos lietotais apzīmējums
"elektroinstruments" attiecas gan uz Jūsu tikla
elektroinstrumentiem (ar elektrokabeli), gan ari uz akumulatora elektroinstrumentiem (bez elektrokabela).
Drošība darba vietā
▶ Uzturiet savu darba vietu tīru un labi apgaismotu. Nekārtīgās un tumšās vietās var viegli notikt nelaimes gadījums.
Nedarbiniet elektroinstrumentus sprādzienbīstamā atmosfērā, piemēram, viegli uzliesmojošu šķidrumu tuvumā un vietās ar paaugstinātu gāzu vai putekļu saturu gaisā. Darba laikā elektroinstruments nedaudz dzirksteļo, un tas var izsaukt viegli degošu putekļu vai tvaiku aizdegšanos.
Darbinot elektroinstrumentu, neļaujiet bērniem un nepiederošām personām tuvoties darba vietai. Citu personu klātbūtne var novērst uzmanību, kā rezultātā jūs varat zaudēt kontroli pār elektroinstrumentu.
Elektrodrošiba
Elektroinstrumenta kontaktdakšai jābūt piemērotai elektrotikla kontaktligzdai. Kontaktdakšas konstrukciju nedrikst nekādā veidā mainīt. Nelietojiet kontaktdakšas adapterus, ja elektroinstruments caur kabeli tiek savienots ar aizsargzemējuma kēdi.
Neizmainītas konstrukcijas kontaktdakša, kas piemērota kontaktligzdai, ľauj samazināt elektriskā trieciena sanemšanas risku.
▶ Nepieļaujiet ķermeņa daļu saskaršanos ar sazemētiem priekšmetiem, piemēram, ar caurulēm, radiatoriem, plītim vai ledusskapjiem. Pieskaroties sazemētām virsmām, pieaug risks saņemt elektrisko triecienu.
▶ Nelietojiet elektroinstrumentu lietus laikā, neturiet to mitrumā. Mitrumam iekļūstot elektroinstrumentā, pieaug risks saņemt elektrisko triecienu.
▶ Nenoslogojiet kabeli. Neizmantojiet kabeli, lai elektroinstrumentu nestu, vilktu vai atvienotu no elektrotikla kontaktligzdas. Sargājiet kabeli no karstuma, ellas, asām malām un kustošām daļām.
Bojāts vai samezglojies elektrokabelis var būt par cēloni elektriskā trieciena saņemšanai.
Darbinot elektroinstrumentu ārpus telpām, izmantojiet tā pievienošanai vienīgi ārpustelpu lietošanai derīgus pagarinātājkabelus. Lietojot elektrokabeli, kas piemērots darbam ārpus telpām, samazinās elektriskā trieciena saņemšanas risks.
Ja elektroinstrumentu tomër nepieciešams darbinät vietäs ar paaugstinätu mitrumu, pievienojiet to elektrobarošanas këdëm, kas aizsargātas ar noplūdes strāvas aizsargreleju (RCD). Lietojot noplūdes strāvas aizsargreleju, samazinās risks saņemt elektrisko triecienu.
Personiskā drošība
Strādājot ar elektroinstrumentu, saglabājiet paškontroli un rīkojieties saskaņa ar veselo saprātu. Pārtrauciet darbu, ja jūtaties noguris vai ari atrodaties narkotiku, alkohola vai medikamentu iespaidā.
Strādājot ar elektroinstrumentu, pat viens neuzmanības mirklis var būt par cēloni nopietnam savainojumam.
Lietojiet individuālo darba aizsargaprikojumu. Darba laikā vienmēr nēsājiet aizsargbrilles. Individuālā darba aizsargaprikojuma (putekļu maskas, neslīdošu apavu un aizsargkiveres vai ausu aizsargu) lietošana noteiktos apstākļos laus samazināt savainošanās risku.
▶ Nepieļaujiet elektroinstrumenta patvalīgu ieslēgšanos. Pirms elektroinstrumenta pievienošanas elektrotīklam, akumulatora ievietošanas vai izņemšanas, kā arī pirms elektroinstrumenta pārnešanas pārliecinieties, ka tas ir izslēgts. Pārnesot elektroinstrumentu, ja pirksts atrodas uz ieslēdzēja, kā arī pievienojot to elektrobarošanas avotam laikā, kad elektroinstruments ir ieslēgts, var viegli notikt nelaimes gadījums.
Pirms elektroinstrumenta ieslēgšanas izņemiet no tā regulējošos rīkus vai atslēgas. Regulējošais rīks vai atslēga, kas ieslēgšanas brīdī atrodas elektroinstrumenta kustīgajās daļās, var radit savainojumu.
▶ Nesniedzieties pārāk tālu. Jebkurā situācijā saglabājiet līdzsvaru un stingru stāju. Tas atvieglos elektroinstrumenta vadišanu neparedzētās situācijās.
▶ Nēsājiet darbam piemērotu apgērbu. Darba laikā nenēsājiet brīvi plandošas drēbes un rotaslietas. Netuviniet garus matus un drēbes kustošām dalām. Valīgas drēbes, rotaslietas un gari mati var iekerties kustošajās dalās.
Ja elektroinstrumenta konstrukcija lauj tam pievienot puteklu uzsūkšanas vai savākšanas, nodrošiniet, lai tā būtu pievienota un tiktu pareizi lietota. Pielietojot puteklu savākšanu, samazinās to kaitīgā ietekme uz veselibu.
▶ Nepalaujieties uz iemaņām, kas iegūtas, bieži lietojot instrumentus, neieslīgstiet pašapmierinātībā un neignorējiet instrumenta drošas lietošanas principus. Neuzmanīgas rīcības dēļ dažās sekundes daļās var gūt nopietnu savainojumu.
Saudzīga apiešanās un darbs ar elektroinstrumentiem
▶ Nepārslogojiet elektroinstrumentu. Ikvienam darbam izvēlieties piemērotu elektroinstrumentu.
Elektroinstruments darbojas labāk un drošāk pie nominālās slodzes.
▶ Nelietojiet elektroinstrumentu, ja to ar ieslėdzėja palīdzību nevar ieslėgt un izslėgt. Elektroinstruments, ko nevar ieslėgt un izslėgt, ir bīstams lietošanai un to nepieciešams remontēt.
Pirms elektroinstrumenta regulēšanas, piederumu nomaiņas vai novietošanas uzglabāšanai atvienojiet tā elektrokabela kontaktdakšu no barojošā elektrotikla vai izņemiet no tā akumulatoru, ja tas ir izņemams.
Šādi iespējams novērst elektroinstrumenta nejaušu ieslēgšanos.
Ja elektroinstruments netiek lietots, uzglabājiet to piemērotā vietā, kur elektroinstruments nav sasniedzams bērniem un personām, kuras neprot ar to
rikoties vai nav iepazinušas ar šiem noteikumiem. Ja elektroinstrumentu lieto nekompetentas personas, tas var apdraudēt cilvēku veselibu.
Savlaičigi apkalpojiet elektroinstrumentus un to piederumus. Pärbaudiet, vai kustigas daļas nav nobīdijušas un ir droši iestiprinātas, vai kāda no daļam nav salauzta un vai nepastāv jebkuri citi apstāklī, kas varētu nelabvėligi ietekmēt elektroinstrumenta darbību. Ja elektroinstruments ir bojāts, nodrošiniet, lai tas pirms lietošanas tiktu izremontēts. Daudzi nelaimes gadījumi notiek tāpēc, ka elektroinstruments pirms lietošanas nav pienācīgi apkalpots.
▶ Uzturiet griezošos darbinstrumentus asus un tirus. Rūpīgi kopti elektroinstrumenti, kas apgādāti ar asiem griezeējinstrumentiem, ľauj strādāt daudz ražīgāk un ir vieglāk vadāmi.
Lietojiet vienigi tādus elektroinstrumentus, piederumus, darbinstrumentus utt., kas atbilst šeit sniegtajiem norādijumiem, nemot vērā arī konkrētos lietošanas apstāklus un veicamā darba raksturu.
Elektroinstrumentu lietošana citiem mērķiem, nekā tiem, kuriem to ir paredzējis ražotājs, ir bīstama un var novest pie neparedzamām sekām.
▶ Uzturiet elektroinstrumenta rokturus un noturvirsmas sausas, tīras un brivas no eljas un smērvielām. Slideni rokturi un noturvirsmas traucė efektīvi rīkoties ar elektroinstrumentu un to droši vadīt neparedzētās situācijās.
Apkalpošana
Nodrošiniet, lai elektroinstrumenta remontu veiktu kvalificėts personāls, nomaiņai izmantojot vienīgi identiskas rezerves daļas. Tikai tā ir iespējams panākt un saglabāt vajadzīgo darba drošības līmeni.
Drošības noteikumi ripzāgiem
Zāgēšanas process
▶ bSTAMI! Netuviniet rokas zāgēšanas vietai un zāga asmenim. Ar otru roku turiet instrumentu aiz papildroktura vai aiz motora korpusa. Ja zāgis tiek turēts ar abām rokām, rotējošais asmens tās nevar savainot.
▶ Nesniedzieties zem zāgējamā priekšmeta.
Aizsargpārsegs nevar pasargāt rokas no asmens, ja tās atrodas zem zāgējamā priekšmeta.
Izvēlieties zāgējamā priekšmeta biezumam atbilstošu zāgēšanas dzilumu. Zem zāgējamā priekšmeta izvirzītās zāga asmens dalas augstumam jābūt mazākam par asmens zobu augstumu.
Zāgēšanas laikā neturiet apstrādājamo priekšmetu ar rokām un nepiespiediet to ar kāju. Nostipriniet apstrādājamo priekšmetu uz stabila pamata. Ir svarīgi pienācīgi atbalstīt apstrādājamo priekšmetu, jo tas ľauj uzlabot lietotāja ķermeņa aizsardzību, kā arī samazināt asmens iestrēgšanas iespēju un novērst kontroles zaudēšanu pār instrumentu.
Veicot darbības, kuru laikā zāga asmens var skart slēptus elektriskos vadus vai paša elektroinstrumenta kabeli, turiet elektroinstrumentu vienīgi aiz izolētajām noturvirsmām. Zāga asmenim skarot spriegumnesošu vadu, spriegums nonāk arī uz elektroinstrumenta nenosegtajām metāla dalām, kā rezultātā strādājošā persona var saņemt elektrisko triecienu.
▶ Veicot garenisko zāgēšanu, vienmēr lietojiet īpašu atduri vai taisno malu vadotni. Tas Įauj uzlabot zāgēšanas precizitāti un samazināt asmens iestrēgšanas risku.
Vienmēr lietojiet zāga asmeņus ar pareiza izmēra un formas (daudzstūra formas vai apaļu) centrālo atvērumu. Asmeņus, kas neatbilst zāga stiprinošajiem elementiem, nav iespējams centrēt, kas var izraisīt kontroles zaudēšanu.
▶ Nekad nelietojiet bojātas vai nepiemērotas zāga asmens paplāksnes vai bultskrūves. Zāga asmens paplāksnes un bultskrūves ir īpaši projektētas jūsu zāgim, lai tam nodrošinātu optimālu veiktspēju un ľautu droši strādāt.
Atsitiena cēloņi un ar to saistītie brīdinājumi
- atsitiens ir iestrēguša, iespiesta vai nepareizi orientēta zāga asmens pēkšņa reakcija, kuras rezultātā zāgis var tikt nekontrolējami mests augšup un prom no zāgējamā priekšmeta strādājošās personas virzienā;
- ja zāga asmens pēkšni iestrēgst vai tiek cieši iespiests zāgējumā, tas strauji apstājas un motora spēks izraisa zāga ātru pārvietošanos atpakal strādājošas personas virzienā;
- ja zāga asmens zāgējumā tiek sagriezts vai nepareizi orientēts, asmens aizmugurējā malā izvietotie zobi var iekerties koka virsmā, kā rezultātā asmens var tikt izmests no zāgējuma, liekot zāgim pārvietoties strādājošās personas virzienā.
Atsitiens ir zāga klūdainas un/vai nepareizas lietošanas sekas, un no tā var izvairīties, veicot zināmus piesardzības pasākumus, kas aprakstīti turpmākajā izklāstā.
▶ Stingri turiet zāgi ar abām rokām, novietojot tās tādā stāvoklī, lai varētu pretoties reaktīvajam spēkam, kas veidojas atsitiena brīdī. Stāviet sānus no zāga asmens, nepieļaujot, lai asmens rotācijas plakne šķersotu kādu no ķermeņa dalām. Atsitiena brīdī zāgis tiecas pārvietoties atpakalvirzienā, tomēr lietotājs spēj sekmīgi pretoties reaktīvajam spēkam, veicot zināmus piesardzības pasākumus.
Ja zāga asmens tiek iespiests zāgējumā vai zāgēšana tiek pārtraukta kāda cita iemesla dēļ, izslēdziet zāgi un turiet to mierīgi, līdz zāga asmens pilnīgi apstājas. Nekad nemēginiet izvilkt zāga asmeni no zāgējuma vai vilkt zāgi atpakalvirzienā laikā, kamēr tā asmens atrodas kustībā, jo tas var izraisīt atsitienu.
Noskaidrojiet zāga asmens iespiešanas cēloni un veiciet korektīvas darbības tā novēršanai.
Ja vēlaties iedarbināt ripzāgi, kura asmens atrodas zāgējumā, centrējiet asmeni attiecībā pret zāgējumu un pārliecinieties, ka tā zobi nav iekērušies materiālā.
Ja zāga asmens ir iespiests, tas zāga atkārtotas palaišanas brīdī var pārvietoties augšup vai radit atsitienu.
Lai minimizētu zāga asmens iespiešanas un atsitiena veidošanās risku, atbalstiet liela izmēra paneļus. Lieli paneli tiecas saliekties paši sava svara iespaidā. Balsti jānovieto zem zāgējamā paneļa abās zāga asmens pusēs – gan zāgējuma tuvumā, gan arī tuvu paneļa malai.
▶ Nelietojiet neasus vai bojātus zāga asmenus. Zāga asmeni ar neasiem vai nepareizi izliektiem zobiem veido šauru iezāgējumu, kas rada pārmērīgi lielu berzi un var izraisīt zāga asmens iestrēgšanu un atsitiena veidošanos.
Svirām, ar kurām tiek fiksēts zāgēšanas dzilums un zāga asmens slipums, pirms zāgēšanas jābūt stingri pievilktām un nodrošinātām pret atlaišanos. Ja zāgēšanas laikā patvalīgi izmainās zāga asmens iestatījumi, tas var izsaukt asmens iespiešanu zāgējumā un izraisīt atsitienu.
▶ levērojiet īpašu piesardzību, veidojot zāgējumus esošajās sienās un citās aklajās vietās. Caur sienu izkļuvušais asmens var skart otrpus sienai atrodošos priekšmetus un izraisīt atsitienu.
Apakšējā aizsargpārsega funkcionēšana
Ik reizi pirms zāga lietošanas pārbaudiet, vai tā apakšējais aizsargpārsegs pareizi aizveras. Nedarbiniet zāgi, ja tā apakšējais aizsargpārsegs brīvi nepārvietojas un neaizveras uzreiz. Nekad nenostipriniet apakšējo aizsargpārsegu atvērtā stāvokli.Ja zāgis ir nejauši kritis, tā apakšējais aizsargpārsegs var būt saliekts. Ar sviras palīdzību atveriet apakšējo aizsargpārsegu un pārliecinieties, ka tas brīvi pārvietojas, neskarot zāga asmeni vai citas tā daļas pie jebkura zāgēšanas lenķa un dzilļuma.
Pärbaudiet apakšējā aizsargpārsega atsperes darbību. Ja aizsargpārsegs un tā atspere nedarbojas pareizi, pirms zāga lietošanas tam jāveic vajadzīgā apkalpošana. Aizsargpārsega pārvietošanos var traucēt bojātas daļas, sveku nosēdumi vai sakrājušies netīrumi.
Apakšëjo aizsargpärsegu drīkst atvērt ar roku vienīgi īpašu darba operāciju laikā, piemēram, veidojot gremdzāgējumus vai kombinētos slipos zāgējumus. Paceliet apakšëjo aizsargpärsegu aiz roktura un to atlaidiet, lidzko asmens iegrimst materiālā. Veicot jebkurus citus zāgēšanas darbus, apakšējam aizsargpärsegam jādarbojas automatiski.
Pirms zāga novietošanas uz darbgalda vai uz grīdas vienmēr pārliecinieties, ka tā apakšējais aizsargpārsegs nosedz asmeni. Ja zāga asmens nav nosegts, tas var saskarties ar virsmu un izraisīt zāga pārvietošanos atpakalvirzienā, pārzāgējot visu savā celā. Nemiet vērā laiku, kam jāpaiet pēc ieslēdzēja atlaišanas, lai asmens apstātos.
Papildu drošības noteikumi
▶ Neievietojiet rokas skaidu izvadatverē. Instrumenta rotējošās daļas var radīt savainojumus.
▶ Nestrādājiet ar zāgi, turot to virs galvas. Šādā gadījumā netiek nodrošināta pietiekoša kontrole pār elektroinstrumentu.
Lietojot piemērotu metālmeklētāju, pārbaudiet, vai apstrādes vietu nešķērso slēptas komunālapgādes linijas, vai ari griezieties pēc konsultācijas vietējā komunālās saimniecības iestādē. Darbinstrumenta saskašanās ar elektropārvades liniju var izraisīt aizdegšanos vai būt par cēloni elektriskajam triecienam. Bojājums gāzes pārvades linijā var izraisīt sprādzienu. Darbinstrumentam skarot ūdensvada cauruli, var tikt bojātas materiālās vērtības, kā ari strādājošā persona var sanemt elektrisko triecienu.
Darba laikā stingri turiet elektroinstrumentu ar abām rokām un ienemiet stabilu kermena stāvokli.
Elektroinstrumentu ir drošak vadīt ar abām rokām.
▶ Nedarbiniet elektroinstrumentu stacionāri. Tas nav paredzēts lietošanai kopā ar zāgēšanas galdu.
Veicot gremdzāgēšanu lenkī, kas atšķiras no taisna lenka, nodrošiniet, lai zāga pamatne netiktu nobīdīta sānu virzienā. Pamatnes nobīdīšanās sānu virzienā var izraisīt zāga asmens iestrēgšanu un būt par cēloni atsitienam.
Nostipriniet apstrādājamo priekšmetu. lestiprinot apstrādājamo priekšmetu skrūvspīlēs vai citā stiprinājuma ierīcē, strādāt ir drošak, nekā tad, ja tas tiek turēts ar rokām.
Pirms elektroinstrumenta novietošanas nogaidiet, lidz tas ir pilnīgi apstājies. Kustībā esošs darbinstruments var iestrēgt, izsaucot kontroles zaudēšanu pār elektroinstrumentu.
▶ Nelietojiet oglekla tērauda (HSS) zāga asmeņus. Šādi asmeni var viegli salūzt.
▶ Nezāgējiet dzelzi saturošus metālus. Kvēlojošās skaidas var aizdedzināt putekļu uzsūkšanas sistēmu.
▶ Nësäjiet puteklu aizsargmasku.
Izstrādājuma un tā funkciju apraksts
Izlasiet drošības noteikumus un norādījumus lietošanai. Drošības noteikumu un norādījumu neievērošana var izraisīt aizdegšanos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam.
Nemiet vērā attēlus lietošanas pamācības sākuma daļā.
Paredzētais pielietojums
Elektroinstruments ir paredzėts taisnu zāgējumu veidošanai kokā gareniskā un šķersu virzienā, kā arī slīpu zāgējumu veidošanai, stingri piespiežot apstrādājamo priekšmetu pie pamatnes virsmas.
Elektroinstrumentu nav atļauts lietot dzelzi saturošu metālu apstrādei.
202 | Latviešu
Attēlotās sastāvdaļas
Attēloto komponentu numerācija atbilst karstā elektroinstrumenta attēlojumam grafiskajā lapā.
(1) leslēdzējs
(2) leslēdzēja atblokēšanas taustiņš
(3) Papildrokturis (ar izolētu noturvirsmu)
(4) Taustiņš darbvārpstas fiksēšanai
(5) Zāgēšanas lenka skala
(6) Spärnskrüve zägëšanas leŋka fiksëšanai
(7) Spärnskrüve paralēlās vadotnes fiksēšanai
(8) Trases markējums zāgēšanas leņķim 45°
(9) Trases markējums zāgēšanas leŋkim 0°
(10) Paralēlā vadotne
(11) Kustigais aizsargpärsegs
(12) Pamatne
(13) Svira kustīgā aizsargpārsega pārvietošanai
(14) Íscaurule skaidu izvadišanai
(15) Aizsargpärsegs
(16) Rokturis (ar izolētu noturvirsmu)
(17) Sešstūra stienatslēga
(18) Piespiedējskrūve ar paplāksni
(19) Piespiedējpaplāksne
(20) Ripzāga asmens a)
(21) Balstpaplāksne
(22) Darbvārpsta
(23) Uzsūkšanas adapteris ^a
(24) Svira zāgēšanas dziluma fiksēšanai
(25) Griešanas dziljuma skala
(26) Spärnskrüve zāgēšanas leŋka fiksēšanai
(27) Skrūvspīlu pāris b)
a) Šis piederums neietilpst standarta piegādes komplektā.
b) Ir pieejams tirdzniecibā (nav iekļauts piegādes komplektā)
Tehniskie dati
| Rokas ripzāgis GKS 190 GKS 190 | |||
| Izstrādājuma numurs | 3 601 F23 0.0 | 3 601 F23 0.1 | |
| Nominālā ieejas jauda W 1400 1400 | |||
| Apgriezienu skaits brīvgaitā min | -1 | 5500 | 5500 |
| maks. zāgēšanas dzilums | |||
| - pie 0° zāgēšanas lenka mm 70 67 | |||
| - pie zāgēšanas lenka 45° mm 50 49 | |||
| Darbvārpstas fiksators ● ● | |||
| Pamatplāksnes izmēri mm 302 x 140 302 x 140 | |||
| maks. zāga asmens diametrs mm 190 184 | |||
| min. zāga asmens diametrs | mm 184 184 | ||
| maks. zāga asmens pamatplāksnes biezums | mm | 2,0 | 2,5 |
| Stiprināšanas atvērums | mm 30 16 | ||
| Svars^A) | kg | 4,2 | 4,2 |
| Aizsardzības klase | ☐/II | ☐/II | |
A) Svars bez elektrotikla pieslēguma kabela un elektrotikla kontaktdakšas
Parametri ir sniegti nominālajam spriegumam [U] 230 V. Elektroinstrumentiem, kas paredzēti zemākam spriegumam vai ir modificēti atbilstoši nacionalājiem standartiem, šie parametri var atškirties.
Vērtības var atškirties atkarībā no konkrētā izstrādājuma un izmantošanas vai apkārtējās vides apstākljiem. Plašāku informāciju skatiet vietnē www.bosch-professional.com/wac.
Informācija par troksni un vibrāciju
Trokšna emisijas vērtības ir noteiktas atbilstīgi standartam EN 62841-2-5.
Elektroinstrumenta raditā trokšna A-izsvarotās tipiskās vērtības ir šādas: skaņas spiediena līmenis 99 dB(A) un akustiskās jaudas līmenis 107 dB(A). Mērijuma nenoteiktība K = 3 dB.
Lietojiet ierīces dzirdes orgānu aizsardzībai!
Kopējā vibrācijas paātrinājuma vērtība a _h (vektoru summa trijos virzienos) un mērījuma nenoteiktība K ir noteiktas atbilstīgi standartam EN 62841-2-5, kā ir norādīts tālāk:
Koka zāgēšana: a_h < 2,5 m/s^2 , K = 1,5 m/s^2
Šajā pamācībā norādītais vibrācijas limenis un instrumenta radītā trokšņa vērtība ir izmērīta atbilstoši standartā noteiktajai procedūrai un var tikt izmantota elektroinstrumentu savstarpējai salīdzināšanai. To var izmantot ari vibrācijas un trokšņa radītās papildu slodzes iepriekšējai novērtēšanai.
Šeit norādītais svārstību limenis un instrumenta radītā trokšņa vērtība ir attiecināma uz elektroinstrumenta galvenajiem pielietojuma veidiem. Ja elektroinstruments tiek lietots netipiskiem mērķiem, kopā ar netipiskiem darbinstrumentiem vai nav vajadzīgajā veidā apkalpots, tā svārstību limenis un radītā trokšņa vērtība var atšķirties no šeit norādītajām vērtībām. Tas var ievērojami palielināt svārstību un trokšņa radīto papildu slodzi kopējam darba laika posmam.
Lai precizi izvērtētu svārstību un trokšna radīto papildu slodzi zināmam darba laika posmam, jāņem vērā arī laiks, kad elektroinstruments ir izslēgts vai arī darbojas, taču faktiski netiek izmantots paredzētā darba veikšanai. Tas var ievērojami samazināt svārstību un trokšna radīto papildu slodzi kopējam darba laika posmam.
Veiciet papildu pasākumus, lai pasargātu strādājošo personu no vibrācijas kaitīgās iedarbības, piemēram, savlaicīgi veiciet elektroinstrumenta un darbinstrumentu apkalpošanu, uzturiet rokas siltas un pareizi plānojiet darbu.
Montāža
- Izmantojiet vienīgi zāga asmeņus, kuru maksimālais pieļaujamais griešanās ātrums ir lielāks par elektroinstrumenta griešanās ātrumu brīvgaitā.
Zāga asmens iestiprināšana/nomaiņa
- Pirms elektroinstrumenta apkopes vai apkalpošanas izvelciet tā elektrokabela kontaktdakšu no barojošā elektrotikla kontaktligzdas.
Zāga asmens nomainas laikā uzvelciet aizsargcimdus. Pieskaroties zāga asmeniem, var gut savainojumus.
Lietojiet tikai tādus zāga asmeņus, kas atbilst šajā lietošanas pamācībā norāditajiem un šim elektroinstrumentam noteiktajiem parametriem, ir pārbaudīti atbilstoši standarta EN 847-1:2017 prasībām un ir attiecīgi markēti.
▶ Nomaināmā darbinstrumenta pieļaujamajam griešanās ātrumam jābūt ne mazākam par elektroinstrumenta lielāko norādīto griešanās ātrumu. Piederums, kas griežas ātrāk, nekā pieļaujams, var salūzt un tikt mests prom.
▶ Nekādā gadījumā neizmantojiet slīpēšanas diskus kā darbinstrumentus.
Zāga asmens izvēle
Pārskats par ieteicamajiem zāga asmeņiem ir sniegts šis pamācības beigās.
Zāga asmens demontāža (attēls A)
Asmens nomaiņas laikā elektroinstrumentu ieteicams novietot tā, lai tas balstītos pret motora korpusu.
- Nospiediet darbvärpstas fiksēšanas taustiņu (4) un turiet to nospiestu.
▶ Nospiediet darbvārpstas fiksēšanas taustiņu (4) tikai laikā, kad slipmašinas darbvārpsta negriežas. Pretējā gadījumā elektroinstruments var tikt bojāts.
- Ar sešstūra stienatslēgu (17) izskrūvējiet stiprinošo skrūvi (18), griežot to virzienā ①.
- Paceliet un pārvietojiet atpakal kustigo aizsargpārsegu (11) un noturiet to šādā stāvokli.
- Noņemiet piespiedējpaplāksni (19) un zāga asmeni (20) no zāga darbvārpstas (22).
Zāga asmens iestiprināšana (attēls A)
Asmens nomaiņas laikā elektroinstrumentu ieteicams novietot tā, lai tas balstītos pret motora korpusa pieres daļu.
- Notīriet zāga asmeni (20) un visas tā iestiprināšanai izmantojamās daļas.
- Paceliet un pārvietojiet atpaka! kustigo aizsargpārsegu (11) un noturiet to šādā stāvokli.
– Novietojiet zāga asmeni (20) uz balstpaplāksnes (21). Zāga asmens zobu vērsuma virzienam (ko norāda bulta uz asmens korpusa) jāsakrīt ar darbvārpstas griešanās virzienu, ko norāda bulta uz asmens aizsargpārsega (11).
– Novietojiet uz zāga asmens piespiedējpaplāksni (19) un ieskrūvējiet piespiedējskrūvi ar paplāksni (18), griežot to virzienā ②. Sekojiet, lai balstpaplāksne (21) un piespiedējpaplāksne (19) tiktu iestiprinātas pareizi.
- Nospiediet darbvärpstas fiksēšanas taustiņu (4) un turiet to nospiestu.
- Ar sešstūra stienatslēgu (17) stingri ieskrūvējiet piespiedējskrūvi ar paplāksni (18), griežot to virzienā. Skrūves pievilkšanas momentam jābūt 6–9 Nm, kas panākams, pieskrūvējot skrūvi ar pirkstiem un tad pagriežot vēl par ¼ apgrieziena uz priekšu.
Puteklu un skaidu uzsūkšana
Dažu materiālu, piemēram, svinu saturošu krāsu, dažu koksnes škirņu, minerālu un metālu putekļi var būt kaitīgi veselībai. Pieskaršanās šādiem putekļiem vai to ieelpošana var izraisīt alergiskas reakcijas vai elpošanas celu saslimšanu elektroinstrumenta lietotājam vai darba vietai tuvumā esošajām personām.
Atsevišku materiālu puteklī, piemēram, puteklī, kas rodas, zāgējot ozola vai dižskābarža koksni, var izraisīt vēzi, īpaši tad, ja koksne iepriekš ir tikusi kīmiski apstrādāta (ar hromātu vai koksnes aizsardzības līdzekļiem). Azbestu saturošus materiālus drīkst apstrādāt vienīgi personas ar īpašām profesionālām iemaņām.
- Pielietojiet apstrādājamajam materiālam vispiemērotāko putekļu uzsūkšanas metodi.
- Darba vietai jäbüt labi ventilējamai.
- Darba laikā ieteicams izmantot masku elpošanas celu aizsardzībai ar filtrēšanas klasi P2.
levērojiet jūsu valstī spēkā esošos priekšrakstus, kas attiecas uz apstrādājamo materiālu.
▶ Nepieļaujiet putekļu uzkrāšanos darba vietā. Putekļi var viegli aizdegties.
Uzsūkšanas adaptera montāža (attēls B)
Uzbīdiet nosūkšanas adapteri (23) uz skaidu izvadīšanas ;iscaurules (14), līdz tas tur fiksējas.
Uzsūkšanas adapterim (23) var pievienot uzsūkšanas šlūteni ar diametru 35 mm.
Uzsükšanas adapteri drīkst nostiprināt uz elektroinstrumenta tikai tad, ja tiek pielietota ārejā putekļu uzsükšana. Pretējā gadījumā var nosprostoties elektroinstrumenta putekļu uzsükšanas kanāls.
► Uzsükšanas adapterim nedrikst pievienot putekļu maisinų. Pretėjā gadījumā var nosprostoties putekļu uzsükšanas sistēma.
Lai nodrošinātu efektīvu putekļu un skaidu uzsūkšanu, regulāri tiriet uzsūkšanas adapteri (23).
Puteklu uzsükšana ar ārējā vakuumsūcēja palīdzību
Savienojiet uzsūkšanas šlūteni ar vakuumsūcēju (papildpiederums). Pārskats par instrumenta savienošanas iespējām ar dažādiem vakuumsūcējiem ir sniegts šīs pamācības beigās.
Elektroinstrumentu var tieši pievienot Bosch universālā vakuumsūcēja papildu kontaktligzdai, caur kuru tiek realizēta tā tālvadība. Sis vakuumsūcējs ir apgādāts ar tālvadības funkciju, tāpēc, ieslēdzot elektroinstrumentu, automātiski ieslēdzas ari vakuumsūcējs.
Vakuumsūcējam jābūt piemērotam apstrādājamā materiāla putekļu uzsūkšanai.
Veselibai ipaši kaitigus, kancerogēnus vai sausus puteklus savāciet ar speciālu vakuumsūcēju.
Lietošana
- Pirms elektroinstrumenta apkopes vai apkalpošanas izvelciet tä elektrokabela kontaktdakšu no barojošä elektrotikla kontaktligzdas.
Darba režimi
Zāgēšanas dziluma iestatīšana (attēls C)
Izvēlieties apstrādājamā priekšmeta biezumam atbilstošu zāgēšanas dzilumu. Zem apstrādājamā priekšmeta redzamās asmens daļas augstums nedrīkst pārsniegt zāga asmens zobu augstumu.
Atbrīvojiet fiksējošo sviru (24). Lai samazinātu zāgēšanas dzilumu, attāliniet zāga korpusu no pamatnes (12), bet, lai palielinātu zāgēšanas dzilumu, tuviniet zāga korpusu pamatnei (12). Iestatiet vēlamo zāgēšanas dzilumu atbilstoši nolasījumiem uz zāgēšanas dziluma skalas. Tad no jauna stingri pievelciet fiksējošo sviru (24).
Ja pēc fiksējošās sviras (24) atbrīvošanas vēlamo zāgēšanas dzilumu neizdodas pilnībā iestatīt, pavelciet fiksējošo sviru (24) prom no zāga un pārvietojiet lejup. Tad atlaidiet fiksējošo sviru (24). Atkārtojiet šīs darbības, līdz vēlamo zāgēšanas dzilumu izdodas iestatīt.
Ja pēc fiksējošās sviras (24) pievilkšanas zāgēšanas dzilumu neizdodas pilnībā fiksēt, pavelciet fiksējošo sviru (24) prom no zāga un pārvietojiet augšup. Tad atlaidiet fiksējošo sviru (24). Atkārtojiet šis darbibas, līdz zāgēšanas dzilumu izdodas fiksēt.
Zāgēšanas lenka iestatīšana
Atskrūvējiet spārnskrūves (6) un (26). Nolieciet zāgi sānu virzienā. Iestādiet vēlamo zāgēšanas lenki, vadoties pēc nolasijumiem uz zāgēšanas lenka skalas (5). No jauna stingri pieskrūvējiet spārnskrūves (6) un (26).
Norāde: veidojot slīpos zāgējumus, zāgēšanas dzilums ir mazāks par vērtību, kas ir nolasāma uz zāgēšanas dziluma skalas (25).
Markējumi zāgēšanas trases noteikšanai
Zāgējuma trases markējums 0° (9) parāda zāga asmens atrašanās vietu, veidojot zāgējumu taisnā lenkī. Zāgējuma trases markējums 45° (8) parāda zāga asmens atrašanās vietu, veidojot zāgējumu 45° lenkī.
Lai nodrošinātu vēlamo zāgējuma precizitāti, novietojiet zāgi uz apstrādājamā priekšmeta virsmas, kā parādīts attēlā. Zāgējuma trasi vislabāk noteikt praktisku mēginājumu celā.
Uzsākot lietošanu
Nodrošiniet pareiza elektrotikla sprieguma padevi! Elektrobarošanas avota spriegumam jäatbilst vērtībai, kas ir norādīta uz elektroinstrumenta marķējuma plāksnītes.
leslēgšana un izslēgšana
Lai ieslēgtu elektroinstrumentu, vispirms nospiediet ieslēdzēja atblokēšanas taustinu (2), pēc tam nospiediet ieslēdzēju (1) un turiet to nospiestu.
Lai izslēgtu elektroinstrumentu, atlaidiet ieslēdzēju (1).
Norāde: vadoties no drošības apsvērumiem, ieslēdzēja (1) fiksēšana ieslēgtā stāvoklī nav paredzēta, tāpēc tas jātur nospiests visu elektroinstrumenta darbības laiku.
Norādījumi darbam
- Pirms elektroinstrumenta apkopes vai apkalpošanas izvelciet tä elektrokabela kontaktdakšu no barojošä elektrotikla kontaktligzdas.
Zāgējuma platums mainās atkarībā no izmantojamā zāga asmens biezuma.
Sargājiet zāga asmenus no sitieniem un triecieniem.
Lai saglabātu labu griezuma kvalitāti, vienmērīgi vadiet elektroinstrumentu ar vieglu grūdienu griešanas virzienā. Pārāk spēcīga padeve nozīmīgi samazina nomaināmā darbinstrumenta darbmūžu, un var radīt elektroinstrumenta bojājumus.
Vienmēr strādājiet ar vienmērīgu padevi un raugieties, lai zāga ripas apgriezienu skaits būtu nemainīgs. Lai izvairitos no zāga ripas zobu pārkaršanas, nepieļaujiet padeves palielināšanos (piem., apstrādājot mitru koksnī, ar spiedienu
apstrādātu kokmateriālu vai zarainu koksni) un ar to saistīto apgriezienu skaita samazināšanos.
Darba ražība un zāgējuma kvalitāte ir stipri atkarīga no zāga asmens stāvokļa un tā zobu formas. Tāpēc izmantojet darbam tikai asus zāga asmeņus, kas paredzēti attiecīgā materiāla zāgēšanai.
Ja uzsākat vai turpināt zāgēšanu, nocentrējiet zāga asmeni zāga spraugā un pārliecinieties, ka zāga asmens zobi nav iekērušies apstrādājamajā priekšmeta. Tādējādi jūs novērsīset atsitienu vai zāga asmens izkustēšanos no apstrādājamā priekšmeta.
Koksnes zāgēšana
Zāga asmens izvēle ir atkarīga no zāgējamā koka škirnes un kvalitātes, kā ari no tā, vai zāgējums veidojams gareniskā vai škērsu virzienā.
Zāgējot egles koksnì gareniskā virzienā, veidojas garas spirālveida skaidas.
Dižskābarža un ozola puteklī ir īpaši kaitīgi veselibai, tāpēc šo koksnes veidu apstrādes laikā noteikti pielietojiet puteklū uzsūkšanu.
Zāgēšana ar paralēlo vadotni (attēls D)
Paralēlā vadotne (10) lauj veidot zāgējumus, precīzi ieturot attālumu no apstrādājamā priekšmeta malas, piemēram, tad, ja nepieciešams nozāgēt vienāda platuma listes.
Atskrūvējiet spārnskrūvi (7) un iebīdiet paralēlās vadotnes (10) skalu pamatnes (12) atvērumā. Iestatiet vēlamo zāgēšanas platumu atbilstoši nolasījumiem uz skalas pret trases markejumu (9) vai (8) kā norādīts sadalā „Markejumi zāgēšanas trases noteikšanai“. Tad no jauna stingri pieskrūvējiet spārnskrūvi (7).
Zāgēšana ar palīgvadotni (attēls E)
Ja nepieciešams taisni apzāgēt garus priekšmetus, kā palīgvadotni var izmantot piemērota garuma dēli vai listi, to ar skrūvspīlu palidzību nostiprinot uz apstrādājamā priekšmeta virsmas un zāgēšanas laikā virzot ripzāga pamatni gar palīgvadotnes malu.
Apkalpošana un apkope
Apkalpošana un tirišana
- Pirms elektroinstrumenta apkopes vai apkalpošanas izvelciet tā elektrokabela kontaktdakšu no barojošā elektrotikla kontaktligzdas.
▶ Lai elektroinstruments darbotos droši un bez atteikumiem, regulāri tīriet tā korpusu un ventilācijas atveres.
Ja nepieciešams nomainīt instrumenta elektrokabeli, tas jāveic firmas Bosch elektroinstrumentu servisa centrā vai pilnvarotā Bosch elektroinstrumentu remonta darbnīcā, jo tikai tā ir iespējams saglabāt vajadzīgo darba drošības līmeni.
Instrumenta kustīgajam aizsargpārsegam jāspēj brīvi pārvietoties un patstāvīgi aizvērties. Tāpēc īpaši sekojiet, lai instrumenta virsma kustīgā aizsargpārsega tuvumā vienmēr būtu tīra. Attīriet puteklus un skaidas ar otu.
Zāga asmenus, kam trūkst aizsargpārklājuma, var pasargāt no korozijas veidošanās, pārklājot ar plānu skābi nesaturošas ellas kārtiņu. Pirms lietošanas asmeņi rūpīgi jānotīra, lai uz zāgējuma virsmas nepaliktu ellas pēdas.
Zāga asmenim pielipušas līmes vai sveku paliekas nelabvēligi ietekmē zāgējuma virsmas kvalitāti. Tāpēc notīriet zāga asmeni tūlīt pēc tā lietošanas.
Klientu apkalpošanas dienests un konsultācijas par lietošanu
Klientu apkalpošanas dienests atbildės uz Jūsu jautājumiem par izstrādājumu remontu un apkalpošanu, kā arī par to rezerves dalām. Kopsalikuma attēlus un informāciju par rezerves dalām Jūs varat atrast interneta vietnē:
www.bosch-pt.com
Bosch konsultantu grupa palīdzēs Jums vislabākajā veidā rast atbildes uz jautājumiem par mūsu izstrādājumiem un to piederumiem.
Pieprasot konsultācijas un pasūtot rezerves daļas, noteikti paziņojiet 10 zīmju izstrādājuma numuru, kas norādīts uz izstrādājuma marķējuma plāksnītes.
Latvijas Republika
Robert Bosch SIA
Bosch elektroinstrumentu servisa centrs
Mūkusalas ielā 97
LV-1004 Rīga
Tālr.: 67146262
Telefakss: 67146263
E-pasts: service-pt@lv.bosch.com
Papildu klientu apkalpošanas dienesta adreses skatiet šeit:
Atbrivošanās no nolietotajiem izstrādājumiem
Nolietotie elektroinstrumenti, to piederumi un iesainojuma materiāli jāpakļauj otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.
Neizmetiet elektroinstrumentu sadzīves atkritumu tvertnē!
Tikai EK valstim.
Nelietojami elektroinstrumenti ir jäutilize atseviški. Izmantojiet paredzētās savākšanas sistēmas.
Ja elektriskās un elektroniskās ierīces netiek atbilstoši utilizētas, tās var kaitēt videi un cilvēku veselībai iespējamās bīstamo vielu klātbūtnes dēļ.
