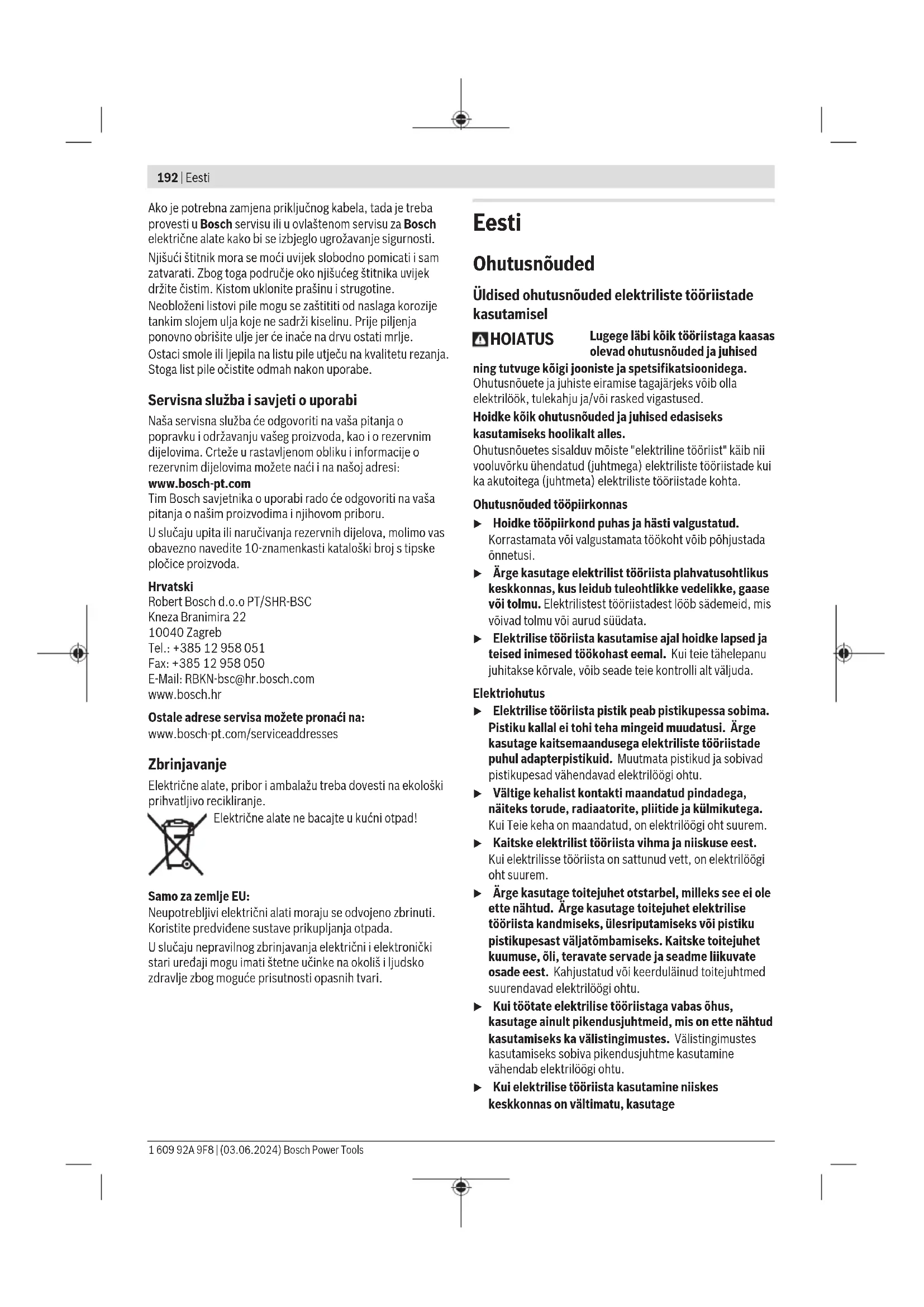

KASUTUSJUHEND GKS 67 Professional BOSCH
et Algusārane kasutusjuhend
Eesti...... Lehekülg 192
Üldised ohutusnõuded elektriliste tööriistade kasutamisel
HOIATUS
Lugege läbi köik tööriistaga kaasas olevad ohutusnõuded ja juhised
ning tutvuge köigi jooniste ja spetsifikatsioonidega.
Ohutusnõuete ja juhiste eiramise tagajärjeks võib olla elektrilöök, tulekahju ja/või rasked vigastused.
Hoidke köik ohutusnöuded ja juhised edasiseks kasutamiseks hoolikalt alles.
Ohutusnõuetes sisalduv möiste "elektriline tööriist" käib nii vooluvörku ühendatud (juhtmega) elektriliste tööriistade kui ka akutoitega (juhtmeta) elektriliste tööriistade kohta.
Ohutusnõuded tööpiirkonnas
▶ Hoidke tööpiirkond puhas ja hästi valgustatud.
Korrastamata või valgustamata töökoht võib põhjustada önnetusi.
- Ärge kasutage elektrilist tööriista plahvatusohtlikus keskkonnas, kus leidub tuleohtlikke vedelikke, gaase või tolmu. Elektrilistest tööriistadest lööb sädemeid, mis võivad tolmu või aurud süüdata.
▶ Elektrilise tööriista kasutamise ajal hoidke lapsed ja teised inimesed töökohast eemal. Kui teie tähelepanu juhitakse kõrvale, võib seade teie kontrolli alt väljuda.
Elektriohutus
Elektrilise tööriista pistik peab pistikupessa sobima. Pistiku kallal ei tohi teha mingeid muudatusi. Ärge kasutage kaitsemaandusega elektriliste tööriistade puhul adapterpistikuid. Muutmata pistikud ja sobivad pistikupesad vähendavad elektrilöögi ohtu.
Vältige kehalist kontakti maandatud pindadega, näiteks torude, radiaatorite, pliitide ja külmikutega. Kui Teie keha on maandatud, on elektrilöögi oht suurem.
- Kaitske elektrilist tööriista vihma ja niiskuse eest. Kui elektrilisse tööriista on sattunud vett, on elektrilöögi oht suurem.
- Ärge kasutage toitejuhet otstarbel, milleks see ei ole ette nähtud. Ärge kasutage toitejuhet elektrilise tööriista kandmiseks, ülesriputamiseks või pistiku pistikupesast väljatõmbamiseks. Kaitske toitejuhet kuumuse, öli, teravate servade ja seadme liikuvate osade eest. Kahjustatud või keerduläinud toitejuhtmed suurendavad elektrilöögi ohtu.
Kui töötate elektrilise tööriistaga vabas öhus, kasutage ainult pikendusjuhtmeid, mis on ette nähtud kasutamiseks ka välistingimustes. Välistingimustes kasutamiseks sobiva pikendusjuhtme kasutamine vähendab elektrilöögi ohtu.
Kui elektrilise tööriista kasutamine niiskes keskkonnas on vältimatu, kasutage
rikkevoolukaitselülitit. Rikkevoolukaitselüliti kasutamine vähendab elektrilöögi ohtu.
Inimeste turvalisus
- Olge tähelepanelik, jälgige, mida teete, ning toimige elektrilise tööriistaga töötades kaalutletult. Ärge kasutage elektrilist tööriista, kui olete väsinud või uimastite, alkoholi või ravimite möju all. Hetkeline tähelepanematus seadme kasutamisel võib põhjustada tõsiseid vigastusi.
Kandke isikukaitsevahendeid. Kandke alati kaitseprille. Elektrilise tööriista tüübile ja kasutusalale vastavate isikukaitsevahendite, näiteks tolmumaski, libisemiskindlate turvajalatsite, kaitsekiivri või kuulmiskaitsevahendite kasutamine vähendab vigastuste ohtu.
Vältige elektrilise tööriista soovimatut käivitamist. Enne pistiku ühendamist pistikupessa, aku ühendamist seadme külge, seadme ülestöstmist ja kandmist veenduge, et elektriline tööriist on välja lülitatud. Kui hoiate elektrilise tööriista kandmisel sörme lülitil või ühendate vooluvõrku sisselülitatud seadme, võivad tagajärjeks olla önnetused.
Enne elektrilise tööriista sisselülitamist eemaldage tööriista küljest reguleerimis- ja mutrivõtmed. Seadme pöörleva osa küljes olev reguleerimis- või mutrivõti võib põhjustada vigastusi.
Vältige ebatavalist tööasendit. Võtke stabiilne tööasend ja hoidke kogu aeg tasakaalu. Nii saate elektrilist tööriista ootamatutes olukordades paremini kontrollida.
Kandke sobivat rõivastust. Ärge kandke laiu riideid ega ehteid. Hoidke juuksed ja rõivad seadme liikuvatest osadest eemal. Liiga avarad riided, ehted või pikad juuksed võivad sattuda seadme liikuvate osade vahele.
Kui on võimalik paigaldada tolmueemaldus- ja tolmukogumisseadiseid, veenduge, et need on seadmega ühendatud ja et neid kasutatakse õigesti. Tolmueemaldusseadise kasutamine vähendab tolmust põhjustatud ohte. - Ärge muutuge tööriista sagedasest kasutamisest hooletuks ja ärge eirake ohutusnõudeid. Hooletus võib sekundi murdosa jooksul kaasa tuua raskeid vigastusi.
Elektriliste tööriistade hoolikas käsitsemine ja kasutamine
- Ärge koormake seadet üle. Kasutage konkreetse töö tegemiseks ette nähtud elektrilist tööriista. Sobiva elektrilise tööriistaga töötate ettenähtud jõudluspiirides efektiivsemalt ja ohutumalt.
- Ärge kasutage elektrilist tööriista, mida ei saa lülitist sisse ja välja lülitada. Elektriline tööriist, mida ei ole enam võimalik lülitist sisse ja välja lülitada, on ohtlik ning tuleb parandada.
Tömmake pistik pistikupesast välja ja/või eemaldage seadmest aku, kui see on eemaldatav, enne seadme reguleerimist, tarvikute vahetamist ja seadme
ärapanekut. See ettevaatusabinõu väldib elektrilise tööriista soovimatut käivitamist.
Kasutusvälisel ajal hoidke elektrilisi tööriistu lastele kättesaamatus kohas ja ärge laske seadet kasutada isikutel, kes seadet ei tunne või pole lugenud käesolevaid juhiseid. Asjatundmatute isikute käes on elektrilised tööriistad ohtlikud.
Hoolidage elektrilisi tööriistu ja tarvikuid nõuetekohaselt. Kontrollige, kas seadme liikuvad osad töötavad veatult ega kiildu kiini ning veenduge, et seadme detailid ei ole murdunud või kahjustatud määral, mis mõjutab seadme töökindlust. Laske kahjustatud detailid enne seadme kasutamist parandada. Paljude önnetuste põhjuseks on halvasti hooldatud elektrilised tööriistad.
Hoidke lõiketarvikud teravad ja puhtad. Hoolikalt hooldatud, teravate lõikeservadega lõiketarvikud kiilduvad harvemini kinni ja neid on lihtsam juhtida.
▶ Kasutage elektrilist tööriista, lisavarustust, tarvikuid jne vastavalt käesolevatele juhistele, vöttes arvesse töötingimusi ja teostatava töö iseloomu. Elektriliste tööriistade nõuetevastane kasutamine võib põhjustada ohtlikke olukordi.
Hoidke käepidemed ja haardepinnad kuiva ja puhtana ning vabana ölist ja määrdeainetest. Libedad käepidemed ja haardepinnad ei luba tööriista ohutult käsitseda ja ootamatutes olukordades kontrolli all hoida.
Teenindus
Laske elektrilist tööriista parandada ainult kvalifitseeritud spetsialistidel, kes kasutavad originaalvaruosi. Nii tagate seadme püsivalt ohutu töö.
Ohutusnõuded ketassaagide kasutamisel
Lõikamine
▶ HHT: Hoidke käed lõikepiirkonnast ja lõikekettast eemal. Hoidke saagi oma teise käega lisakäepidemest või mootorikorpusest. Kui hoiate saagi kahe käega, ei saa lõikeketas teie käsi vigastada.
- Ärge viige oma käsi töödeldava tooriku alla. Kettakaitse ei saa teid tooriku all ketta eest kaitsta.
- Valige tooriku paksusele vastav lõikesügavus. Tooriku alt peaks ketta hammastest näha jääma vähem kui üks hammas.
- Ärge kunagi hoidke lõikamisel toorikut enda käes või põlve peal. Kinnitage toorik stabiilse aluse külge.
Tooriku korralik kinnitamine on tähtis, et vähendada vigastuste, ketta kinnikiilumise või tööriista üle kontrolli kaotamise ohtu.
Tehes töid, mille puhul vöib löiketarvik tabada varjatud elektrijuhtmeid vöi elektrilise tööriista enda toitejuhet, hoidke elektrilist tööriista ainult käepideme isoleeritud pinnast. Löiketarvik, mis puutub kokku pingestatud elektrijuhtmega, vöib seada pinge alla elektrilise tööriista metallosad ja anda tööriista kasutajale elektrilöögi.
194 | Eesti
Lõikamisel kasutage alati piirikut või nurgajuhikut. See parandab lõiketäpsust ja vähendab ketta kinnikiilumise võimalust.
▶ Kasutage kinnitusava läbimõõdule täpselt vastava suuruse ja kujuga (teemant või ümar) kettaid. Kettad, mis sae kinnitusavaga ei sobi, põörlevad ebaühtlaselt, põhjustades kontrolli kaotuse seadme üle.
- Ärge kunagi kasutage kahjustada saanud või ebasobivaid saeketta alusseibe. Alusseibid on välja töötatud just konkreetse sae jaoks, tagades täieliku jõudluse ja tööohutuse.
Tagasilöök ja asjaomased ohutusnõuded
- tagasilöök on saeketta kinnikiilumise, blokeerumise või lõikejäljes kallutumise tagajärjel tekkiv äkiline reaktsioon, mille tõttu tõuseb saag kontrollimatult üles ja paiskub seadme kasutaja suunas;
- kui saeketas on kinni kiilunud, siis lõikeketas seiskub ja mootori reaktsioon paiskab sae kiiresti seadme kasutaja suunas;
- kui saeketas on lõikes blokeerunud või kallutunud, võivad ketta tagaserva hambad haakuda puidu pinda, mistõttu kerkib ketas lõikest välja ja paiskub seadme kasutaja suunas. Tagasilöök on elektrilise tööriista vale kasutamise tagajärg, mida saab ära hoida sobivate ettevaatusabinõude rakendamisega.
Hoidke saagi tugevasti kahe käega ja võtke asend, milles suudate tagasilööki kontrollida. Paiknege ketta kõrval, kuid mitte kettaga ühel joonel. Tagasilöök võib põhjustada sae paiskumise tagasi, kuid seadme kasutaja saab tagasilööki sobivate ettevaatusmeetmete rakendamisega kontrolli all hoida.
Kui ketas on kinni kiilunud või kui te lõike mingil põhjusel katkestate, lülitage elektriline tööriist välja ja hoidke seda liikumatult, kuni ketas on täielikult seiskunud. Ärge kunagi üritage saagi lõikejoonest välja tömmata või saagi tagasi tömmata, kui lõikeketas liigub või kui on tagasilöögi tekkimise oht. Vaadake tööriist üle ja võtke parandusmeetmed, et kõrvaldada ketta kinnikiilumise põhjus.
Kui sae toorikus taaskäivitate, tsentreerige lõikeketas lõikejoones nii, et saehambad ei puutu materjaliga kokku. Blokeerumise korral võib saeketas lõikejoonest välja tulla ja sae taaskäivitamisel võib tekkida tagasilöök.
Pikad paneelid toestage, et vältida ketta kinnikiilumise ja tagasilöögi ohtu. Suured detailid võivad omaenda raskuse all läbi painduda. Suure detaili alla tuleb toed asetada ketta mölemale küljele nii lõikejoone kui ka servade lähedale.
- Ärge kasutage nürisid ega kahjustada saanud saekettaid. Teritamata või korrast ära saekettad tekitavad kitsa lõikejälje, mille tagajärjeks on liigne hõõrdumine, ketta kinnikiilumine ja tagasilöök.
Lõikesügavuse regulaator ja seadistushoovad peavad enne lõike tegemist olema tugevasti kinni pingutatud. Kui lõikeketta seadistused lõikamise ajal muutuvad, võib tagajärjeks olla kinnikiilumine ja tagasilöök.
Seintesse või muudesse varjatud piirkondadesse lõigete tegemisel olge eriti tähelepanelik. Väljaulatuv saeketas võib lõigata objekte, mis võivad põhjustada tagasilögi.
Alumine kettakaitse
Iga kord enne kasutamist kontrollige, kas alumine kettakaitse on korralikult sulgunud. Ärge kasutage saagi, kui alumine kettakaitse ei liigu vabalt ega sulgu korralikult. Ärge kunagi kinnitage kettakaitset kinnitusvahendite või nööriga avatud asendisse.Kui saag kogemata maha kukub, võib alumine kettakaitse köverduda. Tõstke alumine kettakaitse tagakäepidemest üles ja veenduge, et see liigub vabalt ega puutu kokku ketta ega möne muu osaga mis tahes lõikesügavuse või lõikenurga juures.
Kontrollige alumise kettakaitse vedru toimivust. Kui kettakaitse ja vedru ei toimi korralikult, tuleb neid enne kasutamist hooldada. Kettakaitse toimivus võib olla häiritud kahjustada saanud detailide, kummijääkide või ladestunud osakeste töttu.
Alumist kettakaitset võib käsitsi tagasi tömmata vaid erilõigete tegemisel nagu uputuslöiked ja kombineeritud löiked. Kergitage alumist kettakaitset tagakäepidemest ja niipea kui ketas tungib materjali, tuleb alumine kettakaitse vabastada. Köikide muude löigete tegemisel peab alumine kettakaitse töötama automaatselt.
Enne kui asetate sae maha või tööpingile, veenduge, et alumine kettakaitse ketast katab.Katmata kettaga saag liigub tahapoole ja lõikab kõike, mis ette jääb. Pidage meeles, et pärast väljalülitamist jätkab lõikeketas teatava aja jooksul pöörlemist, enne kui see seiskub.
Täiendavad ohutusnöuded
- Ärge viige oma käsi laastude väljaviskeavasse. Pöörlevad osad võivad tekitada vigastusi.
- Ärge töötage saega peast körgemal. Selles asendis ei suuda Te elektrilist tööriista piisavalt kontrolli all hoida.
▶ Varjatult paiknevate elektrijuhtmete, gaasi- või veetorude avastamiseks kasutage sobivaid lokaliseerimisseadmeid või põörduge kohaliku elektri-, gaasi- või veevarustusettevõtja poole. Kokkupuutel elektrijuhtmetega tekib tulekahju- ja elektrilöögioht. Gaasitorustiku vigastamisel tekib plahvatusoht. Veetorustiku vigastamine põhjustab materiaalse kahju ja võib tekitada elektrilöögi.
Töötamisel hoidke elektrist tööriista tugevasti kahe käega ja võtke stabiilne asend. Elektriline tööriist püsib kahe käega hoides kindlamini käes. - Ärge kasutage elektrilist tööriista statsionaarselt. See ei ole ette nähtud saagimislaual kasutamiseks.
▶ Uputuslöike puhul, mida ei tehta täisnurga all, toestage sae juyttald nii, et see ei saa külgsuunas nihkuda. Külgsuunas nihkumine võib kaasa tuua saeketta kinnikiilumise ja sellest tulenevalt tagasilöögi.
Kinnitage töödeldav toorik. Kinnitusseadmete või kruustangidega kinnitatud toorik püsib kindlamalt kui käega hoides.
▶ Enne käestpanekut oodake, kuni elektriline tööriist on seiskunud. Kasutatav tarvik võib kinni kiiluda ja põhjustada kontrolli kaotuse seadme üle.
- Ärge kasutage kiirlõiketerasest (HSS) saekettaid. Sellised saekettad võivad kergesti murduda.
- Ärge saagige raudmetalle. Hõõguvad laastud võivad süüdata tolmueemaldusseadise.
▶ Kandke tolmukaitsemaski.
Toote kirjeldus ja kasutusjuhend
Lugege läbi köik ohutusnõuded ja juhised. Ohutusnõuete ja juhiste eiramine võib kaasa tuua elektrilöögi, tulekahju ja/või raskeid vigastusi.
Pange tähele kasutusjuhendi esiosas olevaid jooniseid.
Nõuetekohane kasutamine
Elektriline tööriist on ette nähtud sirgete ja kaldsete piki- ja põiklõigete tegemiseks tugevale aluspinnale toetuvas puidus.
Raudmetallide töötlemine ei ole lubatud.
Kujutatud komponendid
Joonistel kujutatud komponentide numeratsiooni aluseks on elektrilise tööriista jooniseleheküljel olevad numbrid.
(1) Sisse-/väljalüliti
(2) Sisse-/väljalüliti sisselülitustökis
(3) Lisakäepide (isoleeritud haardepind)
(4) Spindli lukustamise nupp
(5) Kaldenurga skaala
(6) Tiibkruvi kaldenurga eelvalimiseks
(7) Paralleeltoe tiibkruvi
(8) Löikemärgis 45°
(9) Lõikemärgis 0°
(10) Paralleeltugi
(11) Pendel-kaitsekate
(12) Alusplaat
(13) Pendel-kaitsekatte reguleerimishoob
(14) Laastu väljapaiskeava
(15) Kaitsekate
(16) Käepide (isoleeritud haardepind)
(17) Sisekuuskantvõti
(18) Seibiga kinnituskruvi
(19) Kinnitusäärik
(20) Saeketas ^a)
(21) Tugiäärik
(22) Saespindel
(23) Imiadapter ^a)
(24) Kinnitushoob lõikesügavuse eelvalimiseks
(25) Lõikesügavuse skaala
(26) Tiibkruvi kaldenurga eelvalimiseks
(27) Pitskruvide paar b)
a) See lisavarustus ei kuulu standardsesse tarnekomplekti.
b) standardne (puudub tarnekomplektis)
Tehnilised andmed
| Käsiketassaag GKS 190 GKS 190 | |||
| Tootenumber | 3 601 F23 0.0 | 3 601 F23 0.1 | |
| Nimisisendvõimsus W 1400 1400 | |||
| Tühikäigu-pöörlemiskiirus min | -1 | 5500 | 5500 |
| Max lõikesügavus | |||
| - kaldenurga 0° korral mm 70 67 | |||
| - kaldenurga 45° korral mm 50 49 | |||
| Spindlilukustus ● ● | |||
| Alusplaadi mõõtmed mm 302 × 140 302 × 140 | |||
| Saeketta max läbimõõt mm | 190 | 184 | |
| Saeketta min läbimõõt | mm | 184 | 184 |
| Saeketta max paksus | mm | 2,0 | 2,5 |
| Kinnitusava | mm 30 16 | ||
| Kaal^A) | kg | 4,2 | 4,2 |
Käsiketassaag GKS 190 GKS 190
Kaitseklass
回/11/11
回
A) Kaal ilma võrgujuhtme ja võrgupistikuta
Andmed kehtivad nimipingel [U] 230 V. Teistsuguste pingete ja kasutusriigis spetsiifiliste mudelite puhul võivad toodud andmed varieeruda. Väärtused võivad olenevalt tootest varieeruda ja oleneda kasutus- ning keskkonnatingimustest. Täiendav teave veebisaidil www.bosch-professional.com/wac.
Andmed müra/vibratsiooni kohta
Mürapäästuväärtused on määratud vastavalt standardile EN 62841-2-5.
Elektrilise tööriista A-korrigeeritud müratase on tavaliselt: heliröhutase 99 dB(A); helivõimsustase 107 dB(A). Möötemääramatus K = 3 dB.
Kasutage kuulmiskaitsevahendeid!
Vibratsiooni koguväärtused a _h (kolme suuna vektorsumma) ja möötemääramatus K, määratud vastavalt standardile EN 62841-2-5:
Puidu saagimine: a_h < 2,5 m/s^2 , K = 1,5 m/ s^2
Selles juhendis toodud vibratsioonitaseme ja mürapäästu väärtused on möödetud standardset möötemeetodit kasutades ja neid saab kasutada elektriliste tööriistade omavaheliseks vördlemiseks. Need sobivad ka vibratsioonitaseme ja mürapäästu esialgseks hindamiseks.
Toodud vibratsioonitaseme ja mürapäästu väärtused on iseloomulikud elektrilise tööriista põhiliste rakenduste korral. Kui aga elektrilist tööriista kasutatakse muudes rakendustes, muude vahetatavate tööriistadega või ebapiisavalt hooldades, võivad vibratsioonitaseme ja mürapäästu väärtused nendest erinevad olla. See võib kogu tööaja vibratsioonitaset ja mürapäästu tunduvalt suurendada.
Vibratsioonitaseme ja mürapäästu täpseks hindamiseks tuleb arvesse võtta ka aega, mil seade on välja lülitatud või mil seade on küll sisse lülitatud, kuid tegelikult tööle rakendamata. See võib kogu tööaja vibratsioonitaset ja mürapäästu tunduvalt vähendada.
Rakendage kasutaja kaitsmiseks vibratsiooni mõju eest täiendavaid kaitsemeetmeid, nagu näiteks: elektrilise tööriista ja vahetatavate tööriistade hooldus, kätesoojendus, töökorraldus.
Paigaldus
- Kasutage ainult saekettaid, mille maksimaalne lubatud kiirus on suurem teie elektrilise tööriista tühikäigu-pöörlemiskiirusest.
Saeketta paigaldamine/vahetamine
▶ Enne mistahes tööde teostamist elektrilise tööriista kallal tömmake pistik pistikupesast välja.
▶ Saeketta paigaldamisel kandke kaitsekindaid. Saeketta ga kokkupuutel võite end vigastada.
▶ Kasutage üksnes selles kasutusjuhendis esitatud ja elektrilisele tööriistale märgitud andmetele vastavaid saelehti, mis on standardi EN 847-1:2017 järgi kontrollitud ja vastavalt tähistatud.
Tarviku lubatud pöörete arv peab olema vähemalt sama suur nagu elektrilisel tööriistal näidatud maksimaalne pöörete arv. Lubatud kiirusest kiiremini pöörlev tarvik võib puruneda ning selle tükid võivad laiali paiskuda.
- Ärge kunagi kasutage lihvkettaid vahetatava tööriistana.
Saeketta valimine
Ülevaate soovitatud saeketastest leiate selle kasutusjuhendi lõpust.
Saeketta eemaldamine (vt jn A)
Tööriista vahetamiseks on köige parem toetada elektriline tööriist mootori korpuse lauppinnale.
- Vajutage spindli lukustusnuppu (4) ja hoidke seda surutult.
Vajutage spindli lukustusnuppu (4) ainult seisva saespindli korral. Vastasel korral võite kahjustada elektrilist tööriista. - Keerake sisekuuskantvõtmega (17) kinnituskruvi (18) pööramissuunas Ⓞ välja.
- Lükake pendel-kaitsekate (11) tagasi ja hoidke seda kinni.
- Võtke kinnitusäärik (19) ja saeketas (20) saespindlilt (22) maha.
Saeketta paigaldamine (vt jn A)
Tööriista vahetamiseks on köige parem toetada elektriline tööriist mootori korpuse lauppinnale.
- Puhastage saeketas (20) ja köik paigaldatavad kinnitusdetailid.
- Lükake pendel-kaitsekate (11) tagasi ja hoidke seda kinni.
- Asetage saeketas (20) tugiäärikule (21). Hammaste lõikesuund (noole suund saekettal) ja pöörlemissuuna nool kaitsekattel (11) peavad ühtima.
- Pange kinnitusäärik (19) peale ja keerake kinnituskruvi (18) pööramissuunas ② sisse. Jälgige tugiääriku (21) ja kinnitusääriku (19) öiget paigaldusasendit.
- Vajutage spindli lukustusnuppu (4) ja hoidke seda surutult.
- Pingutage sisekuuskantvõtmega (17) kinnituskruvi (18) pööramissuunas ②. Pingutusmoment peab olema 6–9 Nm, see vastab käega keeramisele, pluss ¼ pööret.
Tolmu/saepuru äratömme
Pliisisaldusega värvide, teatud puiduliikide, mineraalide ja metalli tolm võib kahjustada tervist. Tolmuga kokkupuude ja tolmu sissehingamine võib põhjustada seadme kasutajal või
läheduses viibivatel inimestel allergilisi reaktsioone ja/või hingamisteede haigusi.
Teatud tolm, näiteks tamme- ja pöögitolm, on vähkitekitava toimega, iseäranis kombinatsioonis puidutöötlemisel kasutatavate lisaainetega (kromaadid, puidukaitsevahendid). Asbesti sisaldavat materjali tohivad töödelda üksnes vastava ala asjatundjad.
- Kasutage konkreetse materjali eemaldamiseks sobivat tolmuimejat.
- Tagage töökohas hea ventilatsioon.
- Soovitav on kasutada hingamisteede kaitsemaski filtriga P2.
Pidage kinni töödeldavate materjalide suhtes Teie riigis kehtivatest eeskirjadest.
▶ Vältige tolmu kogunemist töökohta. Tolm vöib kergesti süttida.
Imiadapteri paigaldamine (vt jn B)
Asetage imiadapter (23) laastude väljapaiskeavale (14) nii et ta fikseerub.
Tolmueemaldusadapteriga (23) saab ühendada 35 mm läbimöõduga imivooliku.
Imemisadapterit ei tohi paigaldada ilma, et oleks ühendatud väline imiseade. Vastasel korral vöib tolmueemalduskanal ummistuda.
▶ Imemisadapteriga ei tohi ühendada tolmukotti.
Vastasel korral võib tolmueemaldussüsteem ummistuda.
Optimaalse imemise tagamiseks tuleb imiadapterit (23) korrapäraselt puhastada.
Võõrimemisseadme kasutamine
Ühendage imivoolik tolmuimejaga (lisavarustus). Ülevaate erinevate tolmuimejatega ühendamise võimalustest leiate selle juhendi lõpust.
Elektrilise tööriista vöib ühendada otse kaugkäivitusseadisega Boschi universaaltolmuimeja pistikupesaga. See käivitub elektrilise tööriista sisselülitamisel automaatselt.
Tolmuimeja peab töödeldavale materjalile sobima. Tervistkahjustava, kantserogeense ja kuiva tolmu eemaldamiseks kasutage spetsiaaltolmuimejat.
Töötamine
▶ Enne mistahes tööde teostamist elektrilise tööriista kallal tömmake pistik pistikupesast välja.
Töörežiimid
Lõikesügavuse seadmine (vt jn C)
▶ Sobitage lõikesügavus töödeldava detaili paksusega. Saeketas peaks töödeldava detail alt nähtavale jääma vähem kui ühe hambakõrguse võrra.
Vabastage kinnitushoob (24). Väiksema lõikesügavuse saamiseks tömmake saagi (12) alusplaadist (12) välja. Seadke soovitud mõõt välja lõikesügavuse skaalal. Pingutage uuesti kinnitushoob (24).
Kui te ei saa pärast kinnitushoova(24) vabastamist löikesügavust täies ulatuses reguleerida, tömmake kinnitushoob (24) saest eemale ja pöörake alla. Vabastage uuesti kinnitushoob (24). Korrake seda toimingut seni, kuni soovitud löikesügavust on võimalik seada.
Kui te ei saa pärast kinnitushoova (24) pingutamist löikesügavust piisavalt fikseerida, tömmake kinnitushoob (24) saest eemale ja pöörake üles. Vabastage uuesti kinnitushoob (24). Korrake seda toimingut seni, kuni löikesügavus on fikseeritud
Kaldenurga seadmine
Päästke lahti tiibkruvid (6) ja (26). Kallutage saagi külje suunas. Seadke skaalal (5) soovitud mõõt. Keerake tiibkruvid (6) ja (26) jälle kinni.
Suunis: Kaldlöigetel on löikesügavus väiksem löikesügavuse skaalal (25) näidatud väärtusest.
Lõikemärgised
Lõikemärgis 0° (9) näitab saeketta asendit täisnurga all tehtava lõike korral. Lõikemärgis 45° (8) näitab saeketta asendit 45° all tehtava lõike korral.
Täpse mõõduga lõike saamiseks asetage ketassaag töödeldavale detailile joonisel näidatud viisil. Kõige parem on teha proovilõige.
Kasutuselevött
Pöörake tähelepanu vörgupingele! Vooluallika pinge peab vastama elektrilise tööriista tüübisildil märgitud pingele.
Sisse-/väljalülitamine
Elektrilise tööriista kasutuselevõtuks vajutage kõigepealt sisselülituslukustust (2) ja vajutage seejärel sisse-/ väljalülitit (1) ning hoidke seda surutult.
Elektrilise tööriista väljalülitamiseks vabastage sisse-/väljalüliiti (1).
Suunis: Turvakaalutlustel ei saa sisse-/väljalülitit (1) lukustada, vaid see peab jääma töö ajal pidevalt surutuks.
Tööjuhised
▶ Enne mistahes tööde teostamist elektrilise tööriista kallal tömmake pistik pistikupesast välja.
Lõikelaius oleneb kasutatud saekettast.
Kaitske saekettaid kukkumise ja löökide eest.
Hea lõikekvaliteedi saamiseks juhtige elektrilist tööriista seda lõikamissuunas ühtlaselt ja kergelt lükates. Liiga suur ettenihe vähendab oluliselt vahetatavate lõikeriistade eluiga ja võib elektrilist tööriista kahjustada.
198 | Latviešu
Töötage alati ühtlase ettenihkega ja jälgige, et saelehe pöörlemiskiirus jääks konstantseks. Et saelehe hambad üle ei kuumeneks, vältige ettenihke suurendamist (nt niiske puidu, survetöödeldud ehituspuidu või okste töötlemisel) ja sellega seotud pöörlemiskiiruse vähenemist.
Saagimisjõudlus ja lõike kvaliteet sõltuvalt olulisel määral saeketta seisukorrast ja hamba kujust. Seetõttu kasutage üksnes teravaid ja töödeldava materjali jaoks sobivaid saekettaid.
Kui alustate või jätkate saagimistoimingut, keskmestage saeleht saepilus ja veenduge, et saehambad ei oke haakunud töödeldava detailiga. Nii väldite tagasilööki või saelehe väljaliikumist töödeldavast detailist.
Puidu saagimine
Õige saeketta valik sõltub puidu liigist, kvaliteedist ja sellest, kas on vaja teha piki- või ristlõikeid.
Kuuse pikilõikamisel tekivad pikad spiraalikujulised laastud. Pöögi- ja tammetolm on eriti tervistkahjustav, töötage seepärast ainult tolmueemaldusseadmega.
Paralleeltoega saagimine (vt jn D)
Paralleeltugi (10) võimaldab täpsete lõigete tegemist piki töödeldava detaili üht serva või võrdsete mõõtmetega ribade lõikamist.
Kerake tiibkruvi (7) lahti ja lükake paralleeltoe (10) skaala läbi alusplaadi (12) juhiku. Seadke soovitud löikelaius skaalaväärtusena vastava löikemärgise (9) vöi (8) juures, vt löiku „Löikemärgised“. Keerake tiibkruvi (7) jälle kinni.
Abitoega saagimine (vt jn E)
Suurte töödeldavate detailide või sirgete servade lõikamiseks võite töödeldavale detailile kinnitada abitoeks laua või liistu ja juhtida saagimisel alusplaati piki abituge.
Hooldus ja korrashoid
Hooldus ja puhastus
▶ Enne mistahes tööde teostamist elektrilise tööriista kallal tömmake pistik pistikupesast välja.
▶ Seadme laitmatu ja ohutu töö tagamiseks hoidke seade ja selle ventilatsiooniavad puhtad.
Kui on vaja vahetada ühendusjuhet, laske seda ohutuskaalutlustel teha Bosch-il või Bosch-i elektriliste tööriistade volitatud klienditeenindusel.
Pendel-kaitsekate peab alati vabalt liikuma ja automaatselt sulguma. Seetöttu hoidke pendel-kaitsekatte ümbrus alati puhas. Eemaldage tolm ja laastud pintsliga.
Kattekihita saekettaid saab korrosiooni eest kaitsta, kui katta need öhukese kihi happevaba öliga. Enne saagimist tuleb öli eemaldada, vastasel korral võivad puidule jääda plekid.
Saekettal olevad vaigu- või liimijäägid mõjutavad lõike kvaliteeti. Seepärast puhastage saeketas kohe pärast kasutamist.
Klienditeenindus ja kasutusalane nõustamine
Klienditeeninduse töötajad vastavad teie küsimustele teie toote remondi ja hoolduse ning varuosade kohta. Joonised ja info varuosade kohta leiate ka veebisaidilt:
www.bosch-pt.com
Boschi nõustajad on meeleldi abiks, kui teil on küsimusi toodete ja lisatarvikute kasutamise kohta.
Päringute esitamisel ja varuosade tellimisel teatage meile kindlasti toote tüübisildil olev 10-kohaline tootenumber.
Eesti Vabariik
Teeninduskeskus
Tel.: (+372) 6549 575
Faks: (+372) 6549 576
E-posti: service-pt@lv.bosch.com
Muud teeninduse aadressid leiate jaotisest:
Kasutuskõlbmatuks muutunud seadmete käitlus
Elektriseadmed, lisatarvikud ja pakendid tuleks keskkonnasäästlikult ringlusse vötta.
Ärge visake kasutusressursi ammendanud elektrilisi tööriistu olmejäätmete hulka!
Üksnes EL liikmesriikidele:
Kasutuselt kõrvaldatud elektrilised tööriistad tuleb eraldi jäätmekäitlusse suunata. Kasutage selleks ettenähtud kogumissüsteeme.
Vale jäätmekäitluse korral võivad vanad elektri- ja elektroonikaseadmed, milles sisaldub kahjulikke aineid, kahjustada keskkonda ja inimeste tervist.
