| Tipo de produto | Serra circular |
| Marca | Bosch |
| Modelo | GKS 67 Professional |
| Potência absorvida | 1400 W |
| Rotação sem carga | 5500 rpm |
| Profundidade de corte máx. a 0° | 67 mm |
| Profundidade de corte máx. a 45° | 49 mm |
| Diâmetro da lâmina máx. | 184 mm |
| Diâmetro da lâmina mín. | 184 mm |
| Furo da lâmina | 16 mm |
| Peso | 4,2 kg |
| Classe de proteção | II |
| Tensão da rede | 230 V |
| Travamento do fuso | Sim |
| Cobertura de proteção | Cobertura de movimento pendular |
| Punho adicional | Sim (superfície de aperto isolada) |
| Guia paralela | Sim |
| Adaptador de aspiração | Sim (para mangueira Ø 35 mm) |
| Dimensões da placa de base | 302 x 140 mm |
| Uso conforme | Corte de madeira, cortes longitudinais e transversais, cortes em esquadria |
| Materiais proibidos | Metais ferrosos, aço HSS |
| Manutenção | Limpar regularmente as aberturas de ventilação e a cobertura de proteção |
| Serviço pós-venda | Bosch SAV, peças de reposição em www.bosch-pt.com |
| Acessórios incluídos | Chave sextavada para parafuso Allen, guia paralela |
Perguntas frequentes - GKS 67 Professional BOSCH
Perguntas dos utilizadores sobre GKS 67 Professional BOSCH
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Serra em formato PDF gratuitamente! Encontre o seu manual GKS 67 Professional - BOSCH e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. GKS 67 Professional da marca BOSCH.
MANUAL DE UTILIZADOR GKS 67 Professional BOSCH
Português ...... Página 33
Italiano ...... Pagina 40
Nederlands.... Pagina 47
Dansk ...... Side 54

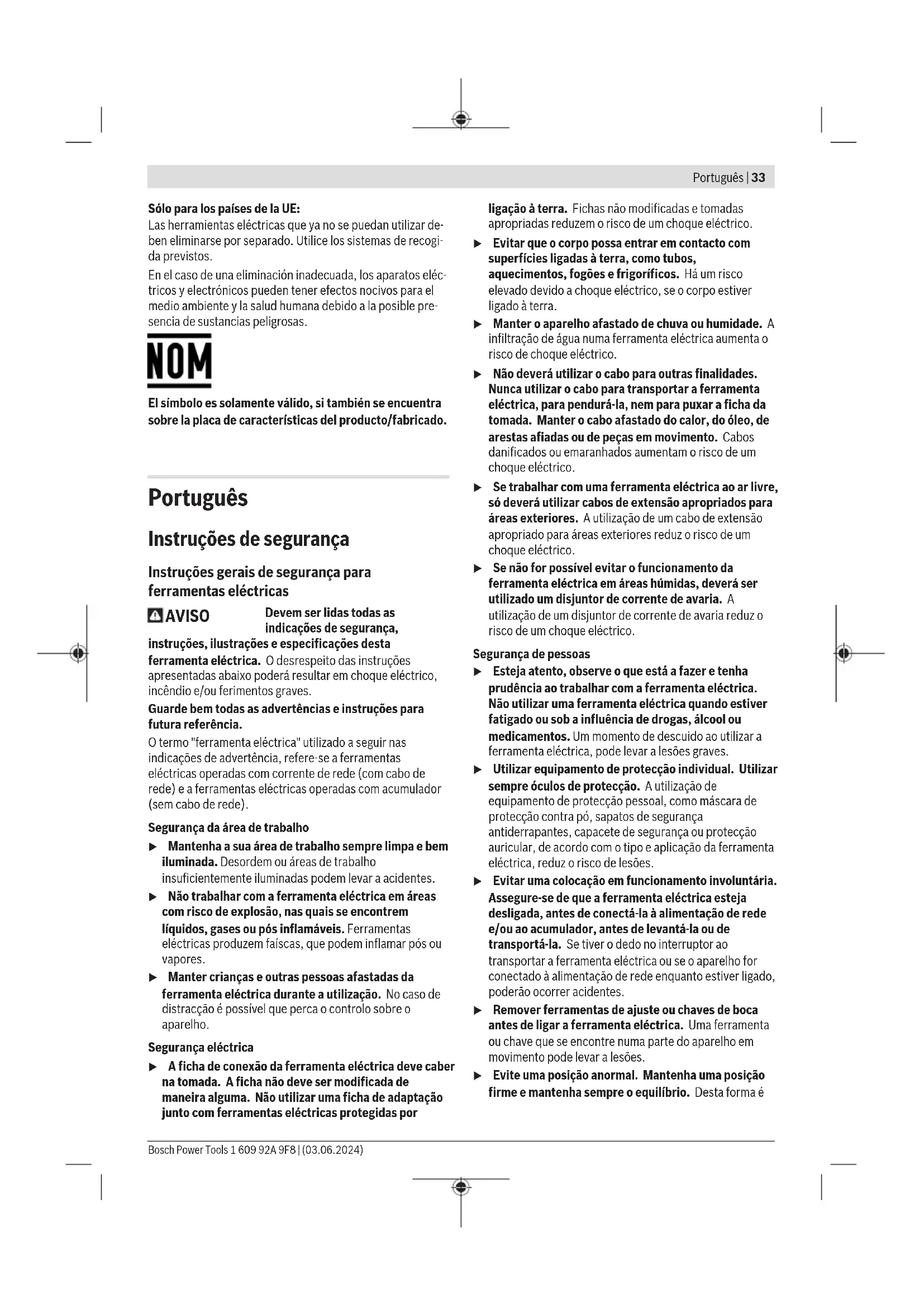

Instruções de segurança
Instruções gerais de segurança para ferramentas eléctricas
AVISO
Devem ser lidas todas as indicações de segurança,
instruções, ilustrações e especificações desta
ferramenta eléctrica. O desrespeito das instruções apresentadas abaixo poderá resultar em choque eléctrico, incêndio e/ou ferimentos graves.
Guarde bem todas as advertências e instruções para futura referência.
O termo "ferramenta eléctrica" utilizado a seguir nas indicações de advertência, refere-se a ferramentas eléctricas operadas com corrente de rede (com cabo de rede) e a ferramentas eléctricas operadas com acumulador (sem cabo de rede).
Segurança da área de trabalho
Mantenha a sua área de trabalho sempre limpa e bem iluminada. Desordem ou áreas de trabalho insuficientemente iluminadas podem levar a acidentes.
- Não trabalhar com a ferramenta eléctrica em áreas com risco de explosão, nas quais se encontrem líquidos, gases ou pós inflamáveis. Ferramentas eléctricas produzem faíscas, que podem inflamar pós ou vapores.
▶ Manter crianças e outras pessoas afastadas da ferramenta eléctrica durante a utilização. No caso de distracção é possível que perca o controlo sobre o aparelho.
Segurança eléctrica
A ficha de conexão da ferramenta eléctrica deve caber na tomada. A ficha não deve ser modificada de maneira alguma. Não utilizar uma ficha de adaptação junto com ferramentas eléctricas protegidas por
ligação à terra. Fichas não modificadas e tomadas apropriadas reduzem o risco de um choque eléctrico.
Evitar que o corpo possa entrar em contacto com superfícies ligadas à terra, como tubos, aquecimentos, fogões e frigoríficos. Há um risco elevado devido a choque eléctrico, se o corpo estiver ligado à terra.
▶ Manter o aparelho afastado de chuva ou humidade. A infiltração de água numa ferramenta eléctrica aumenta o risco de choque eléctrico.
▶ Não deverá utilizar o cabo para outras finalidades. Nunca utilizar o cabo para transportar a ferramenta eléctrica, para pendurá-la, nem para puxar a ficha da tomada. Manter o cabo afastado do calor, do óleo, de arestas afiadas ou de peças em movimento. Cabos danificados ou emaranhados aumentam o risco de um choque eléctrico.
Se trabalhar com uma ferramenta eléctrica ao ar livre, só deverá utilizar cabos de extensão apropriados para áreas exteriores. A utilização de um cabo de extensão apropriado para áreas exteriores reduz o risco de um choque eléctrico.
Se não for possível evitar o funcionamento da ferramenta eléctrica em áreas húmidas, deverá ser utilizado um disjuntor de corrente de avaria. A utilização de um disjuntor de corrente de avaria reduz o risco de um choque eléctrico.
Segurança de pessoas
Esteja atento, observe o que está a fazer e tenha prudência ao trabalhar com a ferramenta eléctrica. Não utilizar uma ferramenta eléctrica quando estiver fatigado ou sob a influência de drogas, álcool ou medicamentos. Um momento de descuido ao utilizar a ferramenta eléctrica, pode levar a lesões graves.
▶ Utilizar equipamento de protecção individual. Utilizar sempre óculos de protecção. A utilização de equipamento de protecção pessoal, como máscara de protecção contra pó, sapatos de segurança antiderrapantes, capacete de segurança ou protecção auricular, de acordo com o tipo e aplicação da ferramenta eléctrica, reduz o risco de lesões.
Evitar uma colocação em funcionamento involuntária. Assegure-se de que a ferramenta eléctrica esteja desligada, antes de conectá-la à alimentação de rede e/ou ao acumulador, antes de levantá-la ou de transportá-la. Se tiver o dedo no interruptor ao transportar a ferramenta eléctrica ou se o aparelho for conectado à alimentação de rede enquanto estiver ligado, poderão ocorrer acidentes.
▶ Remover ferramentas de ajuste ou chaves de boca antes de ligar a ferramenta eléctrica. Uma ferramenta ou chave que se encontre numa parte do aparelho em movimento pode levar a lesões.
Evite uma posição anormal. Mantenha uma posição firme e mantenha sempre o equilíbrio. Desta forma é
34 | Português
mais fácil controlar a ferramenta eléctrica em situações inesperadas.
Usar roupa apropriada. Não usar roupa larga nem jóias. Mantenha os cabelos e roupas afastados de peças em movimento. Roupas frouxas, cabelos longos ou jóias podem ser agarrados por peças em movimento.
Se for possível montar dispositivos de aspiração ou de recolha, assegure-se de que estejam conectados e utilizados correctamente. A utilização de uma aspiração de pó pode reduzir o perigo devido ao pó.
- Não deixe que a familiaridade resultante de uma utilização frequente de ferramentas permita que você se torne complacente e ignore os princípios de segurança da ferramenta. Uma acção descuidada pode causar ferimentos graves numa fracção de segundo.
Utilização e manuseio cuidadoso de ferramentas eléctricas
- Não sobrecarregue a ferramenta eléctrica. Utilize a ferramenta eléctrica apropriada para o seu trabalho. É melhor e mais seguro trabalhar com a ferramenta eléctrica apropriada na área de potência indicada.
▶ Não utilizar uma ferramenta eléctrica com um interruptor defeituoso. Uma ferramenta eléctrica que não pode mais ser ligada nem desligada, é perigosa e deve ser reparada.
Puxar a ficha da tomada e/ou remover o acumulador, se amovível, antes de executar ajustes na ferramenta eléctrica, de substituir acessórios ou de guardar as ferramentas eléctricas. Esta medida de segurança evita o arranque involuntário da ferramenta eléctrica.
▶ Guardar ferramentas eléctricas não utilizadas fora do alcance de crianças e não permitir que as pessoas que não estejam familiarizadas com o aparelho ou que não tenham lido estas instruções utilizem o aparelho. Ferramentas eléctricas são perigosas se forem utilizadas por pessoas inexperientes.
Tratar a ferramenta eléctrica e os acessórios com cuidado. Controlar se as partes móveis do aparelho funcionam perfeitamente e não emperram, e se há peças quebradas ou danificadas que possam prejudicar o funcionamento da ferramenta eléctrica. Permitir que peças danificadas sejam reparadas antes da utilização. Muitos acidentes têm como causa, a manutenção insuficiente de ferramentas eléctricas.
▶ Manter as ferramentas de corte afiadas e limpas. Ferramentas de corte cuidadosamente tratadas e com cantos de corte afiados emperram com menos frequência e podem ser conduzidas com maior facilidade.
▶ Utilizar a ferramenta eléctrica, acessórios, ferramentas de aplicação, etc. conforme estas instruções. Considerar as condições de trabalho e a tarefa a ser executada. A utilização de ferramentas eléctricas para outras tarefas a não ser as aplicações previstas, pode levar a situações perigosas.
Mantenha os punhos e as superfícies de agarrar secas, limpas e livres de óleo e massa consistente. Punhos e
superfícies de agarrar escorregadias não permitem o manuseio e controle seguros da ferramenta em situações inesperadas.
Serviço
Só permita que o seu aparelho seja reparado por pessoal especializado e qualificado e só com peças de reposição originais. Desta forma é assegurado o funcionamento seguro do aparelho.
Instruções de segurança para serras circulares
▶ RIGO: Mantenha as mãos afastadas da zona de corte e do disco. Mantenha a segunda mão no punho auxiliar ou na carcaça do motor. Se usar ambas as mãos para segurar a serra, estas não poderão ser cortadas pelo disco.
- Não coloque as mãos por baixo da peça de trabalho. A proteção não o protege do disco por baixo da peça de trabalho.
Ajuste a profundidade de corte à espessura da peça de trabalho. Deverá estar visível menos de um dente completo dos dentes do disco por baixo da peça de trabalho.
Nunca apoie a peça nas suas mãos ou sobre a perna enquanto efetua o corte. Fixe a peça numa plataforma estável. É importante suportar o corpo de forma adequada para minimizar a exposição deste, o bloqueio do disco ou a perda de controlo.
▶ Segure a ferramenta elétrica nas superfícies de agarrar isoladas, ao executar uma operação onde a ferramenta de corte possa entrar em contacto com cabos escondidos ou com o próprio cabo. O contacto com um fio "sob tensão" irá colocar as partes metálicas expostas da ferramenta elétrica também "sob tensão" e pode dar um choque elétrico ao operador.
Ao efetuar cortes longitudinais, utilize sempre a guia de corte ou a guia de aresta reta. Isto melhora a precisão de corte e reduz o risco de bloqueio do disco.
Utilize sempre discos com furos interiores com tamanho e forma corretos (diamante versus redondo). Os discos que não coincidam com o hardware de montagem da serra ficam descentrados, causando perda de controlo.
Nunca utilize anilhas ou um parafuso de disco danificados ou incorretos. As anilhas e o parafuso de disco foram especialmente concebidos para a sua serra, para excelente rendimento e uma operação segura.
Causas do efeito de coice e indicações relacionadas
- o efeito de coice é uma reação súbita a um disco de serra entalado, bloqueado ou desalinhado, causando um levantamento descontrolado da serra e a sua saída da peça de trabalho em direção ao operador;
- quando o disco é entalado ou bloqueado fortemente pelo corte a fechar, o disco para e a reação do motor aciona a unidade rapidamente para trás, em direção ao operador;
- se o disco ficar torcido ou desalinhado no corte, os dentes no chanfro posterior do disco podem entra na superfície superior da madeira fazendo com que o disco suba para fora do corte e salte para trás, em direção ao operador.
O efeito de coice é o resultado de uma utilização abusiva e/ou condições ou procedimentos incorretos de utilização da serra e pode ser evitado tomando as precauções indicadas abaixo.
▶ Segure a serra com firmeza com as duas mãos e posicione os braços de forma a poder resistir ao efeito de coice. Posicione o seu corpo de qualquer lado do disco, mas não em linha com este. O efeito de coice pode fazer com que a serra salte para trás, mas as forças do efeito de coice podem ser controladas pelo operador se forem tomadas as devidas precauções.
Quando o disco está bloqueado ou se interromper um corte por qualquer motivo, solte o botão e mantenha a serra imóvel até que o disco pare por completo. Nunca tente retirar a serra da peça ou puxar a serra para trás enquanto o disco estiver em funcionamento, caso contrário pode ocorrer efeito de coice. Investigue e tome as medidas necessárias para eliminar a causa do bloqueio do disco.
▶ Quando reiniciar a serra com o disco na peça, centre o disco de serra no corte para que os dentes da serra não fiquem engatados no material. Se um disco de serra bloquear, pode subir ou ressaltar da peça quando a serra é reiniciada.
Apoie painéis grandes para reduzir o risco de entalamento e o efeito de coice do disco. Os painéis grandes tendem a abater sob o seu próprio peso. Coloque suportes sob o painel, de ambos os lados, junto à linha de corte e junto da extremidade do painel.
▶ Não utilize discos rombos ou danificados. Os discos não afiados ou mal ajustados produzem um corte estreito, causando fricção excessiva, bloqueio do disco e efeito de coice.
As alavancas de bloqueio do ajuste da profundidade do disco e do chanfro têm de estar apertadas e fixas antes de fazer o corte. Se o ajuste do disco se deslocar durante o corte, pode causar o bloqueio e o efeito de coice do disco.
Tenha especial cuidado ao efetuar cortes em paredes existentes ou noutras áreas cegas. O disco protuberante pode cortar objetos que podem provocar um efeito de coice.
Função da proteção inferior
Verifique se a proteção inferior está bem fechada antes de cada utilização. Não opere a lâmina se a proteção inferior não se deslocar livremente e fechar de imediato. Nunca fixe ou prenda a proteção inferior na posição aberta. Se a serra cair acidentalmente, a proteção inferior pode ficar torcida. Levante a proteção inferior com o punho retrátil e certifique-se de que se desloca livremente e não toca no disco ou em qualquer outra parte, em todos os ângulos e profundidades de corte.
▶ Verifique a operação da mola da proteção inferior. Se a proteção e a mola não estiverem a funcionar corretamente, têm de ser reparadas antes da utilização. A proteção inferior pode funcionar lentamente devido a peças danificadas, depósitos pegajosos ou acumulação de resíduos.
A proteção inferior pode ser retraída manualmente apenas para cortes especiais, como "cortes de imersão" e "cortes compostos". Levante a proteção inferior pelo punho retrátil e assim que o disco entrar no material, a proteção inferior tem de ser solta. Para todos os outros cortes, a proteção inferior deve operar automaticamente.
▶ Verifique sempre se a proteção inferior está a cobrir o disco antes de colocar a serra sobre a bancada ou no chão. Um disco desprotegido, a rodar livremente, irá fazer com que a serra se desloque para trás, cortando tudo o que estiver pelo caminho. Tenha atenção ao tempo que leva o disco a parar depois de soltar o botão.
Instruções de segurança adicionais
▶ Não insira as mãos na remoção de aparas. Pode sofrer ferimentos nas peças em rotação.
- Não trabalhe com a serra acima do nível da cabeça. Se o fizer, não terá controlo suficiente sobre a ferramenta elétrica.
▶ Utilizar detetores apropriados, para encontrar cabos escondidos, ou consulte a companhia elétrica local. O contacto com cabos elétricos pode provocar fogo e choques elétricos. Danos em tubos de gás podem levar à explosão. A penetração num cano de água causa danos materiais ou pode provocar um choque elétrico.
Durante o trabalho, segure a ferramenta elétrica com as duas mãos e providencie uma estabilidade segura. A ferramenta elétrica é conduzida com maior segurança com ambas as mãos.
- Não opere a ferramenta elétrica de forma estacionária. Ela não é adequada para o funcionamento com mesa de serrar.
Ao fazer um "corte de imersão" que não é executado em ângulo reto, proteja a placa de guia contra deslocamento lateral. Um deslocamento lateral pode fazer com que o disco de serra emperre, provocando um contragolpe.
▶ Fixar a peça a ser trabalhada. Uma peça a ser trabalhada fixa com dispositivos de aperto ou com torno de bancada está mais firme do que segurada com a mão.
Espere que a ferramenta elétrica pare completamente, antes de depositá-la. A ferramenta de aplicação pode emperrar e levar à perda de controlo sobre a ferramenta elétrica.
▶ Não use discos de serra de aço HSS. Estes discos de serra podem quebrar facilmente.
- Não serre metais ferrosos. As aparas quentes podem incendiar o sistema de aspiração de pó.
▶ Usar uma máscara de proteção contra pó.
36 | Português
Descrição do produto e do serviço
Leia todas as instruções de segurança e instruções. A inobservância das instruções de segurança e das instruções pode causar choque elétrico, incêndio e/ou ferimentos graves.
Respeite as figuras na parte da frente do manual de instruções.
Utilização adequada
A ferramenta elétrica é adequada para executar cortes longitudinais e transversais sobre apoios fixos em madeira, com um traçado de corte a direito ou em meia-esquadria. O processamento de metais ferrosos está interdito.
Componentes ilustrados
A numeração dos componentes ilustrados refere-se à apresentação da ferramenta elétrica na página de esquemas.
(1) Interruptor de ligar/desligar
(2) Bloqueio de ligação para o interruptor de ligar/desligar
(3) Punho adicional (superfície do punho isolada)
(4) Tecla de bloqueio do veio
(5) Escala de ângulo de meia-esquadria
(6) Parafuso de orelhas para pré-seleção do ângulo de meia-esquadria
(7) Parafuso de orelhas para guia paralela
(8) Marcação de corte 45°
(9) Marcação de corte 0°
(10) Guia paralela
(11) Cobertura de proteção pendular
(12) Placa de base
(13) Alavanca de ajuste para cobertura de proteção pendular
(14) Expulsão de aparas
(15) Tampa de proteção
(16) Punho (superfície do punho isolada)
(17) Chave sextavada interior
(18) Parafuso tensor com anilha
(19) Flange de aperto
(20) Disco de serra ^a)
(21) Flange de admissão
(22) Veio da serra
(23) Adaptador de aspiração a)
(24) Alavanca tensora para pré-seleção da profundidade de corte
(25) Escala de profundidade de corte
(26) Parafuso de orelhas para pré-seleção do ângulo de meia-esquadria
(27) Par de grampos ^b)
a) Este acessório não faz parte do material a fornecer padrão.
b) convencional (não faz parte do material a fornecer)
Dados técnicos
| Serra circular manual GKS 190 GKS 190 | |||
| Número de produto | 3 601 F23 0.0 | 3 601 F23 0.1 | |
| Potência nominal absorvida W 1400 1400 | |||
| N.o de rotações em vazio r.p.m. 5500 5500 | |||
| Máx. profundidade de corte | |||
| - no ângulo de meia-esquadria 0° mm 70 67 | |||
| - no ângulo de meia-esquadria 45° mm 50 49 | |||
| Bloqueio do veio ● ● | |||
| Dimensões placa de base mm 302 x 140 302 x 140 | |||
| Diâmetro máx. do disco de serra mm 190 184 | |||
| Diâmetro mín. do disco de serra | mm 184 184 | ||
| Espessura máx. da base do disco | mm | 2,0 | 2,5 |
| Furo central | mm 30 16 | ||
| Peso ^A) | kg | 4,2 | 4,2 |
| Classe de proteção | ☐/II | ☐/II | |
A) Peso sem cabo de ligação à rede e sem ficha de rede Os dados aplicam-se a uma tensão nominal [U] de 230 V. Com tensões divergentes e em versões específicas do país, estes dados podem variar. Os valores podem variar em função do produto e estar sujeitos a condições de aplicação e do meio ambiente. Para mais informações consulte www.bosch-professional.com/wac.
Informação sobre ruidos/vibrações
Os valores de emissão de ruído foram determinados de acordo com EN 62841-2-5.
O nível sonoro avaliado como A da ferramenta elétrica é normalmente de: nível de pressão sonora 99 dB(A); nível de potência sonora 107 dB(A). Incerteza K = 3 dB.
Utilizar proteção auditiva!
Valores totais de vibração a _h (soma dos vetores das três direções) e incerteza K determinada segundo EN 62841-2-5:
Serrar madeira: a_h < 2,5 m/s^2 , K = 1,5 m/s^2
O nível de vibrações indicado nestas instruções e o valor de emissões sonoras foram medidos de acordo com um processo de medição normalizado e podem ser utilizados para a comparação de ferramentas elétricas. Também são adequados para uma avaliação provisória das emissões sonoras e de vibrações.
O nível de vibrações indicado e o valor de emissões sonoras representam as aplicações principais da ferramenta elétrica. Se a ferramenta elétrica for utilizada para outras aplicações, com outras ferramentas de trabalho ou com manutenção insuficiente, é possível que o nível de vibrações e de emissões sonoras seja diferente. Isto pode aumentar sensivelmente a emissão sonora e de vibrações para o período completo de trabalho.
Para uma estimação exata da emissão sonora e de vibrações, também deveriam ser considerados os períodos nos quais o aparelho está desligado ou funciona, mas não está sendo utilizado. Isto pode reduzir a emissão sonora e de vibrações durante o completo período de trabalho.
Além disso também deverão ser estipuladas medidas de segurança para proteger o operador contra o efeito de vibrações, como por exemplo: manutenção de ferramentas elétricas e acessórios, manter as mãos quentes e organização dos processos de trabalho.
Montagem
Só utilizar discos de serra com uma máxima velocidade admissível superior à velocidade da marcha em vazio da ferramenta elétrica.
Introduzir/substituir o disco da serra circular
▶ Antes de todos trabalhos na ferramenta elétrica deverá puxar a ficha de rede da tomada.
Para a montagem do disco de serra é necessário usar luvas de proteção. Há perigo de lesões no caso de um contacto com o disco de serra.
Só utilizar discos de serra que correspondam aos dados característicos indicados nesta instrução de serviço e na ferramenta elétrica e que sejam controlados conforme EN 847-1:2017 e respetivamente marcados.
O número de rotações admissível do acessório deve ser no mínimo tão alto quanto o número de rotações máximo indicado na ferramenta elétrica. Os acessórios
que rodam mais depressa do que o admissível podem quebrar e ser projetados.
▶ Nunca utilizar discos abrasivos como ferramentas de trabalho.
Encontra um resumo dois discos de serra recomendados no final destas instruções.
Desmontar disco de serra (ver figura A)
Coloque a ferramenta elétrica para a troca de ferramenta sobre o topo da carcaça do motor.
- Prima e mantenha premida a tecla de bloqueio do veio (4).
Só acione a tecla de bloqueio do veio (4) com o veio de retificação parado. Caso contrário é possível que a ferramenta elétrica seja danificada. - Desaperte com a chave sextavada interior (17) o parafusos tensor (18) no sentido de rotação ①.
- Vire a tampa de proteção pendular (11) para trás e segure a mesma.
- Retire o flange de admissão (19) e o disco de serra (20) do veio da serra (22).
Montar o disco de serra (ver figura A)
Coloque a ferramenta elétrica para a troca de ferramenta sobre o topo da carcaça do motor.
- Limpe o disco de serra (20) e todos os meus elementos de aperto a montar.
- Vire a tampa de proteção pendular (11) para trás e segure a mesma.
- Coloque o disco de serra (20) no flange de admissão (21). O sentido de corte dos dentes (sentido das setas no disco de serra) e a seta do sentido de rotação na tampa de proteção (11) têm de coincidir.
- Coloque o flange de admissão (19) e aperte o parafuso tensor (18) no sentido de rotação ②. Certifique-se da posição de montagem correta do flange de admissão (21) e do flange de aperto (19).
- Prima e mantenha premida a tecla de bloqueio do veio (4).
- Com uma chave de sextavado interior (17), aperte o parafuso de aperto (18) no sentido de rotação ②. O binário de aperto deve ser de 6–9 Nm, o que corresponde ao aperto manual mais 14 de volta.
Aspiração de pó/de aparas
Pós de materiais como por exemplo, tintas que contém chumbo, alguns tipos de madeira, minerais e metais, podem ser nocivos à saúde. O contacto ou a inalação dos pós pode provocar reações alérgicas e/ou doenças nas vias respiratórias do utilizador ou das pessoas que se encontrem por perto.
Certos pós, como por exemplo pó de carvalho e faia são considerados como sendo cancerígenos, especialmente quando juntos com substâncias para o tratamento de madeiras (cromato, produtos de proteção da madeira).
38 | Português
Material que contém asbesto só deve ser processado por pessoal especializado.
- Se possível deverá usar um dispositivo de aspiração de pó apropriado para o material.
- Assegurar uma boa ventilação do local de trabalho.
- É recomendável usar uma máscara de proteção respiratória com filtro da classe P2.
Observe as diretivas para os materiais a serem processados, vigentes no seu país.
Evite a acumulação de pó no local de trabalho. Pós podem entrar levemente em ignição.
Montar adaptador de aspiração (ver figura B)
Insira o adaptador de aspiração (23) na expulsão de aparas (14) até engatar.
Ao adaptador de aspiração (23) é possível ligar uma mangueira de aspiração com um diâmetro de 35 mm.
O adaptador de aspiração não pode estar montado sem aspiração externa ligada. Caso contrário o canal de aspiração pode ser obstruído.
No adaptador de aspiração não pode ser ligado um saco coletor do pó. Caso contrário o sistema de aspiração pode entupir.
Para assegurar uma aspiração otimizada, é necessário que o adaptador de aspiração (23) seja limpo em intervalos regulares.
Aspiração externa
Ligue a mangueira de aspiração a um aspirador (acessório). Encontra um resumo da ligação aos diferentes aspiradores no final deste manual.
A ferramenta elétrica pode ser ligada diretamente a uma tomada de um aspirador universal Bosch com dispositivo de arranque remoto. Este é iniciado automaticamente quando se liga a ferramenta elétrica.
O aspirador de pó deve ser apropriado para o material a ser trabalhado.
Utilize um aspirador especial para aspirar pó que seja extremamente nocivo à saúde, cancerígeno ou seco.
Funcionamento
- Antes de todos trabalhos na ferramenta elétrica deverá puxar a ficha de rede da tomada.
Modos de operação
Ajustar profundidade de corte (ver figura C)
Adapte a profundidade de corte à espessura da peça. Deveria estar visível, menos do que uma completa altura de dente por debaixo da peça a ser trabalhada.
Soltar a alavanca de aperto (24). Para profundidades de corte mais pequenas puxe a serra da placa de base (12), para profundidades de corte maiores pressione a serra para a placa de base (12). Ajuste a medida desejada na escala de profundidades de corte. Aperte novamente a alavanca de aperto (24).
Se depois de soltar a alavanca tensora (24) não conseguir ajustar por completo a profundidade de corte, afaste a alavanca tensora (24) da serra e oscile-a para baixo. Solte de novo a alavanca tensora (24). Repetir este processo, até ser possível ajustar a profundidade de corte desejada.
Se depois de apertar a alavanca tensora (24) não conseguir ajustar suficientemente a profundidade de corte, afaste a alavanca tensora (24) da serra e oscile-a para cima. Solte de novo a alavanca tensora (24). Repetir este processo, até ser possível fixar a profundidade de corte
Ajustar ao ângulo de meia-esquadria
Solte as porcas de orelhas (6) e (26). Deslocar lateralmente o disco de serra. Ajuste a medida desejada na escala (5). Volte a apertar as porcas de orelhas (6) e (26).
Nota: No caso de corte em meia-esquadria, a profundidade de corte é inferior ao valor indicado na escala de profundidades de corte (25).
Marcações de corte
A marcação de corte 0° (9) indica a posição do disco de serra num corte em ângulo reto. A marcação de corte 45° (8) indica a posição do disco de serra num corte num ângulo de 45°.
Para um corte à medida, coloque a serra circular junto à peça, tal como é ilustrado na imagem. É recomendável executar um corte de teste.
Colocação em funcionamento
▶ Observar a tensão de rede! A tensão da fonte de corrente elétrica deve coincidir com os dados que constam na placa de características da ferramenta elétrica.
Ligar/desligar
Para a colocação em funcionamento da ferramenta elétrica, acionar primeiro o bloqueio de ligação (2) e premir de seguida o interruptor de ligar/desligar (1) e manter premido.
Para desligar a ferramenta elétrica, liberte o interruptor de ligar/desligar (1).
Nota: Por motivos de segurança o interruptor de ligar/desligar (1) não pode ser travado, mas deve permanecer premido durante o funcionamento.
Instruções de trabalho
Antes de todos trabalhos na ferramenta elétrica deverá puxar a ficha de rede da tomada.
A largura de corte varia de acordo com a lâmina de serra utilizada.
Proteger os discos de serra contra golpes e pancadas.
Conduza a ferramenta elétrica uniformemente e com um leve impulso no sentido de corte, para obter uma boa qualidade de corte. Um avanço demasiado forte reduz a vida útil das ferramentas de trabalho e pode danificar a ferramenta elétrica.
Trabalhe sempre com um avanço uniforme e assegure que a rotação da lâmina de serra permanece constante. Evite um aumento do avanço (p. ex. ao trabalhar com madeira húmida, madeira de construção processada com pressão ou madeira de galhos) e da redução da rotação associada, para evitar um sobreaquecimento dos dentes da lâmina de serra.
A potência de serragem e a qualidade de corte dependem do estado e da forma dos dentes do disco de serra. Portanto só deverá utilizar discos de serra afiados e apropriados para o material a ser trabalhado.
Se iniciar ou terminar um processo de serragem, centre a lâmina de serra na fenda de serragem e assegure que os dentes da serra não estão presos na peça. Deste modo evita um rechaço ou que a lâmina de serra se mova para fora da peça.
Serrar madeira
A seleção correta do disco de serra depende do tipo de madeira, da qualidade da madeira e se são necessários cortes longitudinais ou transversais.
Cortes longitudinais em abeto são produzidas aparas em formato espiral.
O pó de faia e carvalho são especialmente prejudiciais para a saúde, por isso trabalhe sempre com aspiração de pó.
Serrar com guia paralela (ver figura D)
A guia paralela (10) permite cortes exatos ao longo da aresta da peça, ou seja, o corte de tiras iguais.
Solte a porca de orelhas (7) e empurre a escala da guia paralela (10) pela guia da placa de base (12). Ajuste a largura de corte desejada como valor de escala na respetiva marcação de corte (9) ou (8), ver seção "Marcações de corte". Aperte novamente a porca de orelhas (7).
Serrar com encosto auxiliar (ver figura E)
Para o processamento de peças maiores ou para cortar arestas a direito, pode fixar uma tábua ou uma ripa como encosto auxiliar na peça e introduzir a serra circular com a placa de base ao longo do encosto auxiliar.
Manutenção e assistência técnica
Manutenção e limpeza
- Antes de todos trabalhos na ferramenta elétrica deverá puxar a ficha de rede da tomada.
- Manter a ferramenta elétrica e as aberturas de ventilação sempre limpas, para trabalhar bem e de forma segura.
Se for necessário instalar um cabo de ligação, a instalação deve ser feita pela Bosch ou por um centro de serviço
autorizado para ferramentas elétricas Bosch, para evitar perigos de segurança.
A cobertura de proteção pendular tem de poder movimentar-se sempre livremente e fechar-se automaticamente. Portanto, deverá manter a área em volta da cobertura de proteção pendular sempre limpa. Elimine pó e aparas com um pincel.
Os discos de serra não revestidos podem ser protegidos contra a formação de corrosão com uma camada fina de óleo. Remover o óleo antes de serrar, caso contrário poderão surgir nódoas na madeira.
Resíduos de resina ou de aglutinante no disco de serra reduzem a qualidade de corte. Portanto deverá sempre limpar o disco de serra imediatamente após a utilização.
Serviço pós-venda e aconselhamento
O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações acerca das peças sobressalentes também em:
www.bosch-pt.com
A nossa equipa de consultores Bosch esclarece com prazer todas as suas dúvidas a respeito dos nossos produtos e acessórios.
Indique para todas as questões e encomendas de peças sobressalentes a referência de 10 dígitos de acordo com a placa de caraterísticas do produto.
Brasil
Robert Bosch Ltda. - Divisão de Ferramentas Elétricas Rodovia Anhanguera, Km 98 - Parque Via Norte 13065-900, CP 1195
Campinas, São Paulo
Tel.: 0800 7045 446
www.bosch.com.br/contato
Portugal
Robert Bosch LDA
Avenida Infante D. Henrique
Lotes 2E - 3E
1800 Lisboa
Para efetuar o seu pedido online de peças entre na página www.ferramentasbosch.com.
Tel.: 21 8500000
Fax: 21 8511096
Encontra outros endereços da assistência técnica em:
Ferramentas elétricas, acessórios e embalagens devem ser enviados a uma reciclagem ecológica de matérias-primas.
Não deitar ferramentas elétricas no lixo doméstico!
40 | Italiano
Apenas para países da UE:
As ferramentas elétricas que já não são úteis têm de ser eliminadas separadamente. Utilize os sistemas de recolha previstos para o efeito.
No caso de uma eliminação incorreta, os aparelhos elétricos e eletrónicos antigos podem ter efeitos nocivos no ambiente e na saúde humada devido à possível presença de substâncias perigosas.
Italiano
(9) Sagemarkering 0°
(10) Parallellanlegg
(11) Vernedeksel
(12) Grunnplate
(13) Justeringshåndtak for pendelvernedeksel
Norsk | 69
(14) Sponutkast
(15) Vernedeksel
(16) Håndtak (isolert grepsflate)
(17) Unbrakonøkkel
(18) Spennskrue med skive
(19) Spennflens
(20) Sirkelsagblad ^a)
(21) Festeflens
