GKS 67 Professional - Píla BOSCH - Bezplatný návod na obsluhu

Typ produktu	Okružná píla
Značka	Bosch
Model	GKS 67 Professional
Príkon	1400 W
Otáčky naprázdno	5500 ot/min
Max. hĺbka rezu pri 0°	67 mm
Max. hĺbka rezu pri 45°	49 mm
Max. priemer kotúča	184 mm
Min. priemer kotúča	184 mm
Priemer otvoru kotúča	16 mm
Hmotnosť	4,2 kg
Trieda ochrany	II
Sieťové napätie	230 V
Blokovanie vretena	Áno
Ochranný kryt	Kyvný ochranný kryt
Prídavná rukoväť	Áno (izolovaná plocha úchopu)
Paralelná zarážka	Áno
Adaptér na odsávanie	Áno (pre hadicu Ø 35 mm)
Rozmery základnej dosky	302 x 140 mm
Použitie v súlade s určením	Rezanie dreva, pozdĺžne a priečne rezy, rezanie pod uhlom
Zakázané materiály	Železné kovy, HSS oceľ
Údržba	Pravidelne čistite vetracie štrbiny a ochranný kryt
Popredajný servis	Bosch SAV, náhradné diely na www.bosch-pt.com
Príslušenstvo v balení	Inbusový kľúč, paralelná zarážka

Často kladené otázky - GKS 67 Professional BOSCH

Ako vymeniť pílový kotúč?

Odpnite náradie. Stlačte tlačidlo blokovania vretena (4). Povoľte upínaciu skrutku (18) pomocou inbusového kľúča (17) v smere 1. Sklopte kryt (11), vyberte prírubu (19) a kotúč (20). Pri montáži nového kotúča očistite diely, nasaďte kotúč (20) na unášač (21) v smere otáčania, potom zaskrutkujte prírubu (19) a skrutku (18) v smere 2 momentom 6 až 9 Nm.

Ako nastaviť hĺbku rezu?

Povoľte upínaciu páku (24). Posúvaním píly smerom od alebo k základnej doske (12) nastavte hĺbku. Odčítajte hodnotu na stupnici (25). Znova utiahnite páku (24). Hĺbka by mala byť taká, aby menej ako jeden zub kotúča presahoval pod obrobok.

Ako nastaviť uhol sklonu pre šikmý rez?

Povoľte krídlové skrutky (6) a (26). Nakloňte pílu do strany na požadovaný uhol (odčítajte na stupnici 5). Pevne utiahnite obe skrutky. Pri reze 45° označuje značka (8) líniu rezu.

Ako používať paralelnú zarážku?

Povoľte krídlovú skrutku (7). Posuňte paralelnú zarážku (10) cez vedenie základnej dosky (12). Nastavte šírku rezu na stupnici (9 alebo 8). Utiahnite skrutku (7). To umožňuje presné rezy pozdĺž okraja obrobku.

Ako odsávať prach?

Nasaďte adaptér na odsávanie (23) na vyhadzovač triesok (14) až kým nezacvakne. Pripojte odsávaciu hadicu Ø 35 mm. Adaptér sa nesmie nasadiť bez externého odsávania. Pravidelne čistite adaptér, aby ste predišli upchatiu.

Aké pílové kotúče sú kompatibilné?

Používajte kotúče s max. priemerom 184 mm, priemerom otvoru 16 mm, max. hrúbkou 2,0 mm (2,5 mm podľa modelu). Maximálne prípustné otáčky kotúča musia byť ≥ 5500 ot/min. Nepoužívajte HSS kotúče ani brúsne kotúče.

Čo robiť v prípade spätného rázu?

Držte pílu pevne oboma rukami, postavte sa na jednu stranu kotúča. Ak sa kotúč zasekne, uvoľnite spínač a držte pílu v pokoji, kým sa úplne nezastaví. Nevyťahujte pílu z obrobku, kým sa kotúč otáča. Skontrolujte, či je kotúč ostrý a obrobok je správne podopretý.

Ako čistiť a udržiavať pílu?

Odpnite náradie. Vyčistite vetracie štrbiny kefkou. Ochranný kryt sa musí dať voľne pohybovať; odstráňte prach a triesky v okolí. Kotúče bez povlaku možno chrániť tenkou vrstvou nekyslej olejovej hmoty, ktorú pred rezaním odstráňte. Po použití očistite živice.

Kde nájsť náhradné diely?

Navštívte www.bosch-pt.com pre rozkreslené výkresy a diely. Pre Francúzsko použite online formulár SAV DIRECT na www.bosch-pt.fr alebo kontaktujte Zákaznícky servis Bosch na čísle 09 70 82 12 26 (miestny hovor).

Aký je príkon a otáčky?

Píla GKS 67 Professional má príkon 1400 W a otáčky naprázdno 5500 ot/min. Tieto vlastnosti umožňujú čisté rezy v dreve s maximálnou hĺbkou 67 mm pri 0° a 49 mm pri 45°.

NÁVOD NA OBSLUHU GKS 67 Professional BOSCH

sk Pôvodný návod na použitie

Slovenčina.... Stránka 106

Popis výrobku a výkonu

Bezpečnostné upozornenia

Všeobecné bezpečnostné upozornenia pre elektrické náradie

VÝSTRAHA

Prečítajte si všetky bezpečnostné upozornenia, pokyny, ilustrácie

a špecifikácie dodané s týmto elektrickým náradím.

Nedodržiavanie všetkých uvedených pokynov môže mať za následok úraz elektrickým prúdom, požiar a/alebo tažké poranenie.

Tieto výstražné upozornenia a bezpečnostné pokyny starostlivo uschovajte na budúce použitie.

Pojem „elektrické náradie“ používaný v nasledujúcom texte sa vzťahuje na elektrické náradie napájané zo siete (s prívodnou šnúrou) a na elektrické náradie napájané akumulátorovou batériou (bez prívodnej šnúry).

Pracovisko vždy udržiavajte čisté a dobre osvetlené. Neporiadok a neosvetlené priestory pracoviska môžu mať za následok pracovné úrazy.

Nepoužívajte elektrické náradie vo výbušnom prostredí, napr. tam, kde sa nachádzajú horľavé kvapaliny, plyny alebo horľavý prach. Ručné elektrické náradie vytvára iskry, ktoré by mohli zapálit' prach alebo výpary.

Nedovol'te det'om a iným nepovolaným osobám, aby sa počas používania elektrického náradia zdržiavali v blízkosti pracoviska. Pri rozptylovaní môžete stratit kontrolu nad náradím.

Zástrčka prívodnej šnúry elektrického náradia musí zodpovedať použitej zásuvke. V žiadnom prípade nijako nemeňte zástrčku. S uzemneným elektrickým náradím nepoužívajte ani žiadne zástrčkové adaptéry. Neupravované zástrčky a vhodné zásuvky znižujú riziko úrazu elektrickým prúdom.

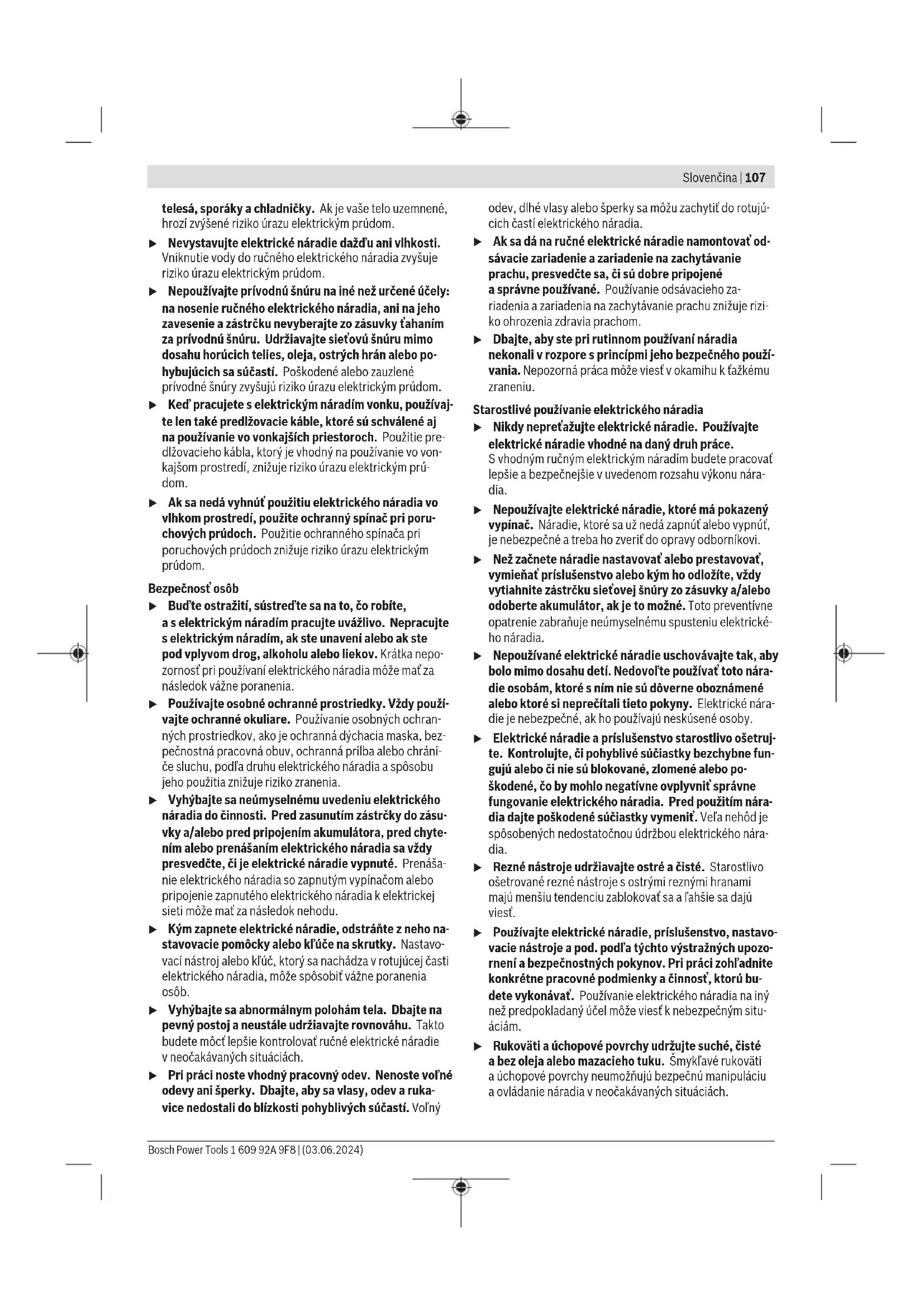

- Vyhýbajte sa telesnému kontaktu s uzemnenými povrchovými plochami, ako sú napr. potrubia, vykurovacie

▶ Nevystavujte elektrické náradie dažďu ani vlhkosti. Vniknutie vody do ručného elektrického náradia zvyšuje riziko úrazu elektrickým prúdom.
Nepoužívajte prívodnú šnúru na iné než určené účely: na nosenie ručného elektrického náradia, ani na jeho zavesenie a zástrčku nevyberajte zo zásuvky tahaním za prívodnú šnúru. Udržiavajte sieťovú šnúru mimo dosahu horúcich telies, oleja, ostrých hrán alebo pohybujúcich sa súčastí. Poškodené alebo zauzlené prívodné šnúry zvyšujú riziko úrazu elektrickým prúdom.
Ked' pracujete s elektrickým náradím vonku, používajte len také predlžovacie káble, ktoré sú schválené aj na používanie vo vonkajších priestoroch. Použitie predlžovacieho kábla, ktorý je vhodný na používanie vo vonkajšom prostredí, znižuje riziko úrazu elektrickým prúdom.
Ak sa nedá vyhnút použitiu elektrického náradia vo vlhkom prostredí, použite ochranný spínač pri poruchových prúdoch. Použitie ochranného spínača pri poruchových prúdoch znižuje riziko úrazu elektrickým prúdom.

Bezpečnost'osôb

▶ Bud'te ostražití, sústred'te sa na to, čo robíte, a s elektrickým náradím pracujte uvážlivo. Nepracujte s elektrickým náradím, ak ste unavení alebo ak ste pod vplyvom drog, alkoholu alebo liekov. Krátka nepozornosť pri používaní elektrického náradia môže mať za následok vážne poranenia.
Používajte osobné ochranné prostriedky. Vždy používajte ochranné okuliare. Používanie osobných ochranných prostriedkov, ako je ochranná dýchacia maska, bezpečnostná pracovná obuv, ochranná prilba alebo chráníče sluchu, podľa druhu elektrického náradia a spôsobu jeho použitia znižuje riziko zranenia.
Vyhýbajte sa neúmyselnému uvedeniu elektrického náradia do činnosti. Pred zasunutím zástrčky do zásuvky a/alebo pred pripojením akumulátora, pred chytením alebo prenášaním elektrického náradia sa vždy presvedčte, či je elektrické náradie vypnuté. Prenášanie elektrického náradia so zapnutým vypínačom alebo pripojenie zapnutého elektrického náradia k elektrickej sieti môže mať za následok nehodu.
Kým zapnete elektrické náradie, odstráňte z neho nastavovacie pomôcky alebo klůče na skrutky. Nastavovací nástroj alebo klůč, ktorý sa nachádza v rotujúcej časti elektrického náradia, môže spôsobit vážne poranenia osób.
- Vyhýbajte sa abnormálnym polohám tela. Dbajte na pevný postoj a neustále udržiavajte rovnováhu. Takto budete môčt lepšie kontrolovať ručné elektrické náradie v neočakávaných situáciách.
- Pri práci noste vhodný pracovný odev. Nenoste volné odevy ani šperky. Dbajte, aby sa vlasy, odev a rukavice nedostali do blízkosti pohyblivých súčastí. Volný

odev, dlhé vlasy alebo šperky sa môžu zachytit do rotujúcich častí elektrického náradia.

Ak sa dá na ručné elektrické náradie namontovať odsávacie zariadenie a zariadenie na zachytávanie prachu, presvedčte sa, či sú dobre pripojené a správne používané. Používanie odsávacieho zariadenia a zariadenia na zachytávanie prachu znižuje riziko ohrozenia zdravia prachom.
Dbajte, aby ste pri rutinnom používaní náradia nekonali v rozpore s princípmi jeho bezpečného používania. Nepozorná práca môže viest' v okamihu k tažkému zraneniu.

Nikdy nepreťažujte elektrické náradie. Používajte elektrické náradie vhodné na daný druh práce. S vhodným ručným elektrickým náradím budete pracovať lepšie a bezpečnejšie v uvedenom rozsahu výkonu nára- dia.
Nepoužívajte elektrické náradie, ktoré má pokazený vypínač. Náradie, ktoré sa už nedá zapnút alebo vypnút, je nebezpečné a treba ho zverit do opravy odborníkovi.
Než začnete náradie nastavovat alebo prestavovat, vymieňat príslušenstvo alebo kým ho odložíte, vždy vytiahnite zástrčku sieťovej šnúry zo zásuvky a/alebo odoberte akumulátor, ak je to možné. Toto preventívne opatrenie zabraňuje neúmyselnému spusteniu elektrického náradia.
Nepoužívané elektrické náradie uschovávajte tak, aby bolo mimo dosahu detí. Nedovoľte používať toto náradie osobám, ktoré s ním nie sú dôverne oboznámené alebo ktoré si neprečítali tieto pokyny. Elektrické náradie je nebezpečné, ak ho používajú neskúsené osoby.
Elektrické náradie a príslušenstvo starostlivo ošetrujte. Kontrolujte, či pohyblivé súčiastky bezchybne fungujú alebo či nie sú blokované, zlomené alebo poškodené, čo by mohlo negatívne ovplyvnit' správne fungovanie elektrického náradia. Pred použitím náradia dajte poškodené súčiastky vymenit'. Veľa nehôd je spôsobených nedostatočnou údržbou elektrického náradia.
▶ Rezné nástroje udržiavajte ostré a čisté. Starostlivo ošetrované rezné nástroje s ostrými reznými hranami majú menšiu tendenciu zablokovat sa a l'ahšie sa dajú viest.
Používajte elektrické náradie, príslušenstvo, nastavovacie nástroje a pod. podľa týchto výstražných upozornení a bezpečnostných pokynov. Pri práci zohl’adnite konkrétne pracovné podmienky a činnosť, ktorú bu-dete vykonávat’. Používanie elektrického náradia na iný než predpokladaný účel môže viesť k nebezpečným situáciám.
Rukoväti a úchopové povrchy udržujte suché, čisté a bez oleja alebo mazacieho tuku. Šmyklavé rukoväti a úchopové povrchy neumožňujú bezpečnú manipuláciu a ovládanie náradia v neočakávaných situáciách.

Servis

Elektrické náradie dávajte opravovať len kvalifikovanému personálu, ktorý používa originálne náhradné súčiastky. Tým sa zaistí zachovanie bezpečnosti náradia.

Bezpečnostné upozornenia pre používanie okružných píl

Postup pri rezaní

▶ NEBEZPEČENSTVO: Ruky majte v bezpečnej vzdialenosti od miesta pílenia a pílového kotúča. Druhů ruku majte položenů na prídavnej rukováti alebo kryte motora. Ak oboma rukami držíte pílu, nemôžete sa pílovým kotúčom porezať.
▶ Nesiahajte do priestoru pod obrobkom. Ochranný kryt vás pod obrobkom pred pílovým kotúčom nemôže ochrániť.
Nastavte híbku rezu podľa hrúbky obrobku. Z pílového kotúča by mal pod obrobkom pri pílení vyčnievať len jeden celý zub.
Obrobok nikdy nedržte ani v ruke, ani položený na kolene. Obrobok zaistite na stabilnej ploche. Je dôležité vhodne uchytiť obrobok tak, aby sa minimalizovalo riziko kontaktu s telom, zablokovania kotúča alebo riziko straty kontroly nad náradím.
Ak vykonávate operáciu, kde sa môže píliace náradie dostat'do kontaktu so skrytou elektroinštaláciou alebo vlastným napájacím káblom, držte elektrické náradie za izolované uchopovacie plochy. Pri kontakte s vedením pod napátím sa odhalené kovové časti náradia dostanú pod napätie a používatel'môže byť zasiahnutý elektrickým prúdom.
▶ Pri rozrezávaní vždy používajte doraz alebo rovnú vodiacu lištu. Zlepšuje to presnosť rezu a znižuje možnost zaseknutia kotúča.
Vždy používajte pílové kotúče správnej veľkosti a tvaru (diamantového alebo oblého tvaru) upínacieho otvoru. Pílové kotúče, ktoré nezodpovedajú upínaciemu systému píly, sa môžu dostať mimo osi, čo spôsobuje stratu kontroly nad náradím.
Nikdy nepoužívajte poškodené alebo nesprávne matice alebo skrutky. Matice a skrutky na kotúč boli navrhnuté špeciálne pre príslušnú pílu na optimálny výkon a bezpečnosť prevádzky.

Príčiny spätného rázu a súvisiace výstrahy

– spätný ráz je náhla reakcia zovretého, zaseknutého alebo vyoseného pílového kotúča, ktorá spôsobuje nekontrolované zdvihnutie píly nahor a mimo obrobku smerom k obsluhe;
– keď dôjde k pevnému zovretiu alebo zaseknutiu pílového kotúča uzavretím reznej škáry počas pílenia, kotúč sa zastaví a motor poháňajúci pílu generuje rýchly spätný pohyb smerom k obsluhe;
– v prípade, že sa kotúč skrúti alebo sa dostane mimo osi rezu, môžu sa zuby na zadnej hrane kotúča zanorit do horného povrchu dreva, čo spôsobí, že kotúč vyskočí von z reznej škáry a posunie sa spät smerom k obsluhe.

Spätný ráz je výsledkom nesprávneho používania píly a/ alebo nesprávneho pracovného postupu alebo podmienok, ktorým sa možno vyhnúť pri uplatnení nasledujúcich vhodných preventívnych opatrení.

Pevne uchopte pílu oboma rukami a ramená majte v takej polohe, aby dokázali kompenzovať sily spätného rázu. Telo majte v takej polohe, aby bolo na jednej alebo druhej strane kotúča a nenachádzalo sa presne v reznej línii kotúča. Spätný ráz môže spôsobit’ to, že píla skočí naspät, ale sily spätného rázu môžu byť ovládané operátorom, ak dodržiava príslušné bezpečnostné opatrenia.
▶ Pri zaseknutí kotúča alebo pri prerušení rezu z akéhokol'vek dôvodu uvol'nite spúštacie tlačidlo a podržte pílu bez pohybu v materiáli dovtedy, kým sa kotúč úplne nezastaví. Nikdy sa nepokúšajte vyťahovať pílu z obrobku alebo ťahať pílu smerom dozadu, pokým je kotúč v pohybe, pretože môže dôjst k spätnému rázu. Zistite príčiny zaseknutia kotúča a prijmite vhodné nápravné opatrenia, aby k nemu nedochádzalo.
▶ Pri pokračovaní pílenia v obrobku vycentrujte pílový kotúč v reznej škáre tak, aby zuby pílového kotúča neboli v kontakte s materiálom. Ak sa pílový kotúč zasekne, môže vyskočit nahor alebo pri pokračovaní pílenia môže dôjst spätnému rázu v obrobku.
Aby sa minimalizovalo riziko zovretia a spätného rázu, veľké dosky podoprite. Veľké panely majú tendenciu prehýbať sa v dôsledku vlastnej hmotnosti. Podpery musia byť umiestnené pod doskou na oboch stranách v blízkosti línie rezu a v blízkosti okraja dosky.
Nepoužívajte tupé alebo poškodené kotúče. Neostré alebo nesprávne nastavené kotúče spôsobujú úzky výkyv, čo vedie k nadmernému treniu, zaseknutiu kotúča a spät-nému rázu.
Híbka rezu a zaistovacie páky na skosené rezy musia byt pred pílením riadne pritiahnuté a zaistené. Ak sa nastavenie kotúča počas pílenia posunie, môže dôjst k zaseknutiu a spätnému rázu.
▶ Pri pílení do murovaných stien alebo do iných oblastí, kde môže dôjst' k zaseknutiu, postupujte mimoriadne opatrne. Vyčnievajúci kotúč sa môže zarezať do predmetov, ktoré môžu spôsobit spätný ráz.

Funkcia spodného ochranného krytu

Pred každým použitím skontrolujte, či sa spodný ochranný kryt zatvára správne. Nepoužívajte pílu, ak sa spodný ochranný kryt nepohybuje voľne a nezatvára sa okamžite. Nikdy nezaistújte ani neuväzujte spodný ochranný kryt v otvorenej polohe. Ak vám píla náhodne spadne, môže sa spodný ochranný kryt ohnút. Spodný ochranný kryt zdvihnite pomocou odťahovacej rukováte a uistite sa, že sa voľne pohybuje. Nedotýkajte sa kotúča ani žiadnej inej časti vo všetkých uhloch a hľbkach rezu.
▶ Skontrolujte funkčnost' spodnej ochrannej pružiny. V prípade, že kryt a pružina nepracujú správne, je nutné ich pred použitím opravit'. Spodný kryt môže pracové

vať pomaly v dôsledku poškodených častí, usadenín alebo nahromadených nečistôt.

▶ Spodný ochranný kryt môže byť manuálne odtiahnutý iba pri špeciálnych rezoch, ako sú vnorené pílenie a zložené pílenie. Zdvihnite spodný ochranný kryt pomocou odťahovacej rukoväti a hned’ ako pilový kotúč vnikne do materiálu, musíte spodný ochranný kryt uvoľnit’. Pri všetkých ostatných rezoch by mal spodný ochranný kryt fungovať automaticky.
Pred položením píly na pracovný stôl alebo na podlahu vždy skontrolujte, či spodný ochranný kryt zakrýva pílový kotúč. Nechránený, dobiehajúci kotúč spôsobí, že píla sa posunie dozadu a môže popíliť objekty, s ktorými príde do kontaktu. Po uvol'není spúšťacieho tlačidla počkajte potrebný čas, aby sa kotúč úplne zastavil.

Dodatočné bezpečnostné pokyny

▶ Nesiahajte rukami do oblasti vyhadzovania pilín. Môžete sa poraniť o rotujúce časti.
▶ Nepracujte s pílou nad hlavou. Nebudete tak mať nad elektrickým náradím dostatočnú kontrolu.
Používajte vhodné prístroje na vyhl'adávanie skrytých elektrickým vedení a potrubí alebo sa obrátte na miestne energetické podniky. Kontakt s elektrickým vodičom pod napätím môže spôsobit požiar alebo mať za následok zásah elektrickým prúdom. Poškodenie plynového potrubia môže mať za následok explóziu. Preniknutie do vodovodného potrubia spôsobí vecné škody alebo môže mať za následok zásah elektrickým prúdom.
▶ Elektrické náradie držte pri práci pevne oboma rukami a zaujmite stabilný postoj. Elektrické náradie je bezpečnejšie viest dvomi rukami.
▶ Nepoužívajte elektrické náradie ako stacionárne náradie. Nie je dimenzované na prevádzku s pracovným stolom.
▶ Pri „reze so zanorením“, ktorý sa nevyhotoví v pravom uhle, zaistite vodiacu dosku píly proti posunutiu nabok. Posunutie nabok môže viest k zaseknutiu pílového listu a tým k spätnému rázu.
Zabezpečte obrobok. Obrobok upnutý pomocou upínacieho zariadenia alebo zveráka je bezpečnejší ako obrobok pridržiavaný rukou.
Počkajte na úplné zastavenie elektrického náradia, až potom ho odložte. Vkladací nástroj sa môže zaseknúť a môže zapríčinit’ stratu kontroly nad ručným elektrickým náradím.
▶ Nepoužívajte pílové listy z vysokolegovanej rýchloreznej ocele (HSS). Takéto pílové listy sa môžu l'ahko zlomiť.
▶ Nerežte železné kovy. Žeravé piliny môžu zapáliť odsávanie prachu.
▶ Používajte masku na ochranu proti prachu.

Opis výrobku a výkonu

Prečítajte si všetky bezpečnostné upozornenia a pokyny. Nedodržiavanie bezpečnostných upozornení a pokynov môže zapričinití úraz elektrickým prúdom, požiar a/alebo tažké poranenia.

Prosím, všimnite si obrázky v prednej časti návodu na používanie.

Používanie v súlade s určením

Toto elektrické náradie je určené na vykonávanie pozdlížnych a priečnych rezov na pevnom podklade do dreva s rovným priebehom rezu aj so šikmým rezom.

Opracovávanie železných kovov nie je prípustné.

Vyobrazené komponenty

Číslovanie zobrazených komponentov sa vztahuje na znázornenie elektrického náradia na grafickej strane.

(1) Vypínač
(2) Blokovanie zapínania pre vypínač
(3) Prídavná rukováť (izolovaná úchopová plocha)
(4) Aretačné tlačidlo vretena
(5) Stupnica uhla zošikmenia

(6) Krídlová skrutka pre predvol'bu uhla zošikmenia

(7) Krídlová skrutka pre paralelný doraz

(8) Označenie rezu 45°

(9) Označenie rezu 0°

(10) Paralelný doraz

(11) Výkyvný ochranný kryt

(12) Základná doska

(13) Páčka na nastavenie výkyvného ochranného krytu

(14) Otvor na vyhadzovanie triesok

(15) Ochranný kryt

(19) Upínacia príruba

(20) Pílový kotúč a)

(21) Unášacia príruba

(22) Vreteno píly

(23) Odsávací adaptér ^a)

(24) Upínacia páka na nastavenie híbky rezu

(25) Stupnica híbky rezu

(26) Krídlová skrutka pre predvol'bu uhla zošikmenia

a) Toto príslušenstvo nepatrí do štandardného rozsahu dodávky.

b) Bežne dostupný (nie je súčasťou rozsahu dodávky)

110 | Slovenčina

Technické údaje

Ručná kotúčová píla GKS 190 GKS 190
Vecné číslo		3 601 F23 0.0	3 601 F23 0.1
Menovitý príkon W 1 400 1 400
Voľnobežné otáčky ot/min 5 500 5 500
Max. hĺbka rezu
– pri uhle zošikmenia 0° mm 70 67
– pri uhle zošikmenia 45° mm 50 49
Aretácia vretena ● ●
Rozmery základovejj dosky mm 302 × 140 302 × 140
Max. priemer pilového kotúča mm 190 184
Min. priemer pilového kotúča	mm 184 184
Max. hrúbka tela kotúča	mm	2,0	2,5
Upínací otvor	mm 30 16
Hmotnost ^A)	kg	4,2	4,2
Trieda ochrany		☐/II	☐/II

A) Hmotnost bez sietového pripojovacieho kábla a bez sietovej zástrčky
Údaje platia pre menovité napätie [U] 230 V. Pri odlišných napátiach a vo vyhotoveniach špecifických pre jednotlivé krajiny sa môžu tieto údaje líšit.
Hodnoty sa môžu líšiť podľa výrobku a závisia od podmienok použitia a prostredia. Ďalšie informácie na adrese www.bosch-professional.com/wac.

Informácia o hlučnosti/vibráciách

Hodnoty emisií hluku zistené podľa EN 62841-2-5.

Úroveň vibrácií a hodnota emisií hluku uvedené v týchto pokynoch boli namerané podľa normovaného meracieho postupu a dajú sa použiť na vzájomné porovnávanie elektrického náradia. Hodia sa aj na predbežný odhad emisie vibrácií a hluku.

Uvedená úroveň vibrácií a hodnota emisií hluku reprezentuje hlavné spôsoby použitia elektrického náradia. Ak sa však elektrické náradie využíva na iné spôsoby použitia, s odlišnými vkladacími nástrojmi alebo pri nedostatočnej údržbe, môže sa úroveň vibrácií a hodnota emisií hluku odlišovať. To môže emisiu vibrácií a hluku počas celého pracovného času výrazne zvýšít.

Na presný odhad emisií vibrácií a hluku by sa mal zohľadniť aj čas, v priebehu ktorého je náradie vypnuté alebo síce spustené, ale v skutočnosti sa nepoužíva. To môže emisie vibrácií a hluku počas celého pracovného času výrazne znížit.

Na ochranu obsluhujúcej osoby pred pôsobením vibrácií určite doplnkové bezpečnostné opatrenia, ako napríklad: údržba elektrického náradia a vkladacích nástrojov, udržiavanie správnej teploty rúk, organizácia pracovných procesov.

Montáž

Používajte len také pílové listy, ktorých maximálna do- volená rýchlosť je vyššia ako počet vol'nobežných ob- rátok vášho elektrického náradia.

Montáž/výmena pílového kotúča

Pred všetkými prácami na elektrickom náradí vytiah-nite sietovú zástrčku zo zásuvky.
▶ Pri montáži pilového listu používajte ochranné pracovné rukavice. Pri kontakte s pilovým kotúčom hrozí nebezpečenstvo poranenia.
Používajte len také pilové listy, ktorých charakteristika zodpovedá údajom uvedeným v tomto návode na obsluhu a na elektrickom náradí a ktoré sú testované podľa normy EN 847-1:2017 a sú príslušne označené.
Prípustný počet obrátok pracovného nástroja musí byť minimálne taký vysoký ako maximálny počet obrátok uvedený na ručnom elektrickom náradí. Príslušenstvo, ktoré sa otáča rýchlejšie, ako je prípustné, by sa mohlo rozlámať a rozletieť po celom priestore pracoviska.
▶ V žiadnom prípade nepoužívajte ako pracovný nástroj brúsne kotúče.

Prehl'ad odporúčaných pilových listov nájdete na konci tohto Návodu na používanie.

Demontáž pílového kotúča (pozri obrázok A)

Pri výmene pracovného nástroja položte najlepšie ručné elektrické náradie na čelnú stranu telesa motora.

• Stlačte aretačné tlačidlo vretena (4) a podržte ho stlačené.
  ▶ Aretačné tlačidlo vretena (4) aktivujte len pri zastavenom vretene píly. Inak sa môže elektrické náradie poškodit.
• Inbusovým klúčom (17) vyskrutkujte upínaciu skrutku (18) v smere otáčania ①.
• Otočte výkyvný ochranný kryt (11) naspát a podržte ho.
• Odoberte upínaciu prírubu (19) a pílový kotúč (20) z vretena píly (22).

Montáž pilového kotúča (pozri obrázok A)

Pri výmene pracovného nástroja položte ručné elektrické náradie najlepšie na čelnú stranu telesa motora.

• Vyčistite pilový kotúč (20) a všetky upevňovacie časti, ktoré treba namontovať.
• Otočte výkyvný ochranný kryt (11) naspát a podržte ho.
• Nasad'te pílový kotúč (20) na upínaciu prírubu (21). Smer rezania zubov (smer šípky na pílovom kotúči) a šípka pre smer otáčania na ochrannom kryte (11) sa musia zhodovat.
• Nasad'te upínaciu prírubu (19) a zaskrutkujte upínaciu skrutku (18) v smere otáčania ②. Dbajte ma správnu montážnu polohu unášacej príruby (21) a upínacej príruby (19).
• Stlačte aretačné tlačidlo vretena (4) a podržte ho stlačené.
• Klúčom na skrutky s vnútorným šesthranom (17) utiahnite upínaciu skrutku (18) v smere otáčania ②. Utahovací moment má byť 6 – 9 Nm, čo zodpovedá dotiahnutiu rukou plus ¼ otáčky.

Odsávanie prachu a triesok

Prach z niektorých materiálov, napr. z náterov obsahujúcich olovo, z niektorých druhov dreva, minerálov a kovu môže byt zdraviu škodlivý. Kontakt s takýmto prachom alebo jeho vdychovanie môže vyvolávať alergické reakcie a/alebo ochore-nia dýchacích ciest používateľa alebo osób, ktoré sa nachá-dzajú v blízkosti.

Určité druhy prachu, ako napríklad prach z dubového alebo z bukového dreva, sa považujú za rakovinotvorné, predovšetkým v spojení s prídavnými látkami, ktoré sa používajú na ošetrenie dreva (chróman, prostriedky na ochranu dreva). Materiál, ktorý obsahuje azbest, smú opracovávať len odborníci.

• Používajte podľa možnosti také odsávanie prachu, ktoré je pre daný materiál vhodné.
• Postarajte sa o dobré vetranie svojho pracoviska.
• Odporúčame používať masku na ochranu dýchacích ciest s filtrom triedy P2.

Dodržiavajte aj predpisy vašej krajiny týkajúce sa obrábaných materiálov.

Zabráňte usadzovaniu a hromadeniu prachu na pracovisku. Prach sa môže l'ahko zapáliť.

Montáž odsávacieho adaptéra (pozri obrázok B)

Nasad'te odsávací adaptér (23) na otvor na vyhadzovanie triesok (14) tak, aby zapadol.

K odsávaciemu adaptéru (23) sa môže pripojit sacia hadica s priemerom 35 mm.

Odsávací adaptér nesmie byť namontovaný bez pripojeného externého odsávania. Inak by sa mohol odsávací kanál upchat.
▶ Na odsávací adaptér sa nesmie pripojit' vrecko na prach. Odsávací systém by sa mohol upchat.

Na zabezpečenie optimálneho odsávania treba odsávací adaptér (23) pravidelne čistit.

Externé odsávanie

Spojte odsávaciu hadicu s vysávačom (príslušenstvo). Prehlad vzťahujúci sa na pripojenie na rôzne vysávače nájdete na konci tohto návodu.

Elektrické náradie sa môže pripojit priamo do zásuvky vysávača Bosch so zariadením na dialkové spustenie. Pri spustení ručného elektrického náradia sa vysávač automaticky zapne.

Vysávač musí byť vhodný pre daný druh opracovávaného materiálu.

Pri odsávaní materiálov mimoriadne ohrozujúcich zdravie, rakovinotvorných alebo suchých prachov používajte špeciálny vysávač.

Prevádzka

Pred všetkými prácami na elektrickom náradí vytiah-nite sietovú zástrčku zo zásuvky.

Druhy prevádzky

Nastavenie híbky rezu (pozri obrázok C)

Prispôsobte híbku rezu hrúbke obrobku. Pod obrobkom by malo byť vidieť menej pilového listu ako plnú výšku zuba píly.

Povoľte upínaciu páčku (24). Ked' chcete nastaviť menšiu híbku rezu, odtiahnite pílu zo základnej dosky (12), ked' chcete nastaviť väčšiu híbku rezu, pritlačte pílu k základnej doske (12). Nastavte požadovanú hodnotu na stupnici híbky rezu. Opat' dotiahnite upínaciu páčku (24).

Ak by ste po uvoľnení upínacej páčky (24) nemohli úplne nastaviť híbku rezu, vytiahnite upínaciu páčku (24) von z píly a otočte ju nadol. Upínaciu páčku (24) znova uvoľnite. Tento úkon opakujte dovtedy, kým sa bude dať nastaviť požadovaná híbka rezu.

Upozornenie: Pri šikmých rezoch je híbka rezu menšia ako zobrazená hodnota na stupnici híbky rezu (25).

Značky rezu

Ak chcete rezať presný rozmer, prikladajte kotúčovú pílu k obrobku podľa obrázku. Odporúčame Vám vykonať skúšobný rez.

Uvedenie do prevádzky

▶ Venujte pozornosť napätiu elektrickej siete! Napätie zdroja elektrického prúdu sa musí zhodovať s údajmi na typovom štítku elektrického náradia.

Zapínanie/vypínanie

Aby ste elektrické náradie uviedli do prevádzky, aktivujte najprv blokovanie zapínania (2) a potom stlačte vypínač (1) a podržte ho stlačený.

Upozornenie: Z bezpečnostných dôvodov sa vypínač (1) nedá zaaretovať, ale musí zostat počas prevádzky stále stlačený.

Upozornenia týkajúce sa prác

Pred všetkými prácami na elektrickom náradí vytiah-nite sietovú zástrčku zo zásuvky.

Elektrické náradie ved'te rovnomerne a s miernym posunom v smere rezania, aby ste dosiahli dobrú kvalitu rezu. Prílíš veľký posun výrazne skracuje životnosť pracovných nástrojov a môže poškodiť elektrické náradie.

Vždy pracujte s rovnomernou rýchlostou posuvu a dbajte na to, aby otáčky pílového kotúča zostali konštantné. Vyhnite sa zvyšovaniu rýchlosti posuvu (napr. pri spracovaní vlhkého dreva, tlakovo ošetreného dreva alebo hrčovitého dreva) a s tým súvisiacemu znižovaniu otáčok, aby sa zabránilo prehriatiu zubov pílového kotúča.

Rezací výkon a kvalita rezu závisia predovšetkým od stavu pílového listu a tvaru jeho zubov. Používajte preto len ostré pílové listy, ktoré sú vhodné pre konkrétny obrábaný materiál. Pri začatí alebo pokračovaní pílenia vycentrujte pílový kotúč v pílovej štrbine a zabezpečte, aby sa pílové zuby v obrobku nezasekli. Zabránite tak spätnému rázu alebo aby pílový kotúč z obrobku prudko nevyskočil.

Rezanie dreva

Správna vol'ba pílového listu sa riadi druhom dreva, kvalitou dreva a tým, či sa požadujú so zretel'om na smer vlákna po-zdlžne alebo priečne rezy.

Pri pozdížnych rezoch do smrekového dreva vznikajú dlhé, špirálovité triesky.

Bukový a dubový prach je mimoriadne zdravie ohrozujúci, preto pracujte len s odsávaním prachu.

Rezanie s paralelným dorazom (pozri obrázok D)

Paralelný doraz (10) umožňuje presné rezy pozdíž hrany obrobku, prípadne rezanie pásov rovnakých rozmerov.

Povoľte krídlovú skrutku (7) a posuňte stupnicu paralelného dorazu (10) cez vedenie v základnej doske (12). Nastavte požadovanú šírku rezu ako hodnotu na stupnici na príslušnom označení rezu (9), príp. (8), pozri odsek „Značky rezu“. Krídlovú skrutku (7) opäť utiahnite.

Rezanie s pomocným dorazom (pozri obrázok E)

Pri obrábaní väčších obrobkov resp. pri rezaní rovných hrán môžete ako pomocný doraz upevnit na obrobok nejakú dosku alebo lištu a potom viest kotúčovú pílu základnou doskou pozdlž tohto pomocného dorazu.

Údržba a servis

Údržba a čistenie

Pred všetkými prácami na elektrickom náradí vytiah-nite sietovú zástrčku zo zásuvky.
Elektrické náradie a jeho vetracie štrbiny udržiavajte vždy v čistote, aby ste mohli pracovať dobre a bezpečne.

Ak je potrebná výmena pripájacieho vedenia, musí ju vykonat Bosch alebo niektoré autorizované stredisko služieb zákazníkom pre elektrické náradie Bosch, aby sa zabránilo ohrozeniam bezpečnosti.

Výkyvný ochranný kryt sa musí dať vždy volne pohybovať a musí sa samočinne uzavierať. Okolie výkyvného ochranného krytu preto udržiavajte vždy v čistote. Odstráňte prach a triesky pomocou štetca.

Pílové kotúče bez povrchovej vrstvy je možné chránit pred nástupom korózie tenkou vrstvou oleja neobsahujúceho kyseliny. Pred pílením olej opát odstráňte, inak by sa drevo zaflákovalo.

Zvyšky živice alebo gleja na pílovom liste negativne ovplyvňujú kvalitu rezu. Po použití preto pílové listy hned' vyčistite.

Zákaznícka služba a poradenstvo ohľadom použitia

Servisné stredisko Vám odpovie na otázky týkajúce sa opravy a údržby Vášho produktu ako aj náhradných dielov. Rozkladové výkresy a informácie o náhradných dieloch nájdete tiež na: www.bosch-pt.com

V prípade otázok týkajúcich sa našich výrobkov a príslušenstva Vám ochotne pomôže poradenský tím Bosch.

V prípade akýchkol'vek otázok a objednávok náhradných dielov uvádzajte bezpodmienečne 10-miestne vecné číslo uvedené na typovom štítku výrobku.

Slovakia

Na www.bosch-pt.sk si môžete objednať opravu vášho stroja alebo náhradné diely online.

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

www.bosch-pt.sk

Đalšie adresy servisov nájdete na:

Elektrické náradie, príslušenstvo a obaly treba odovzdat na ekologickú recykláciu.

Elektrické náradie, ktoré už nie je vhodné na používanie, sa musí likvidovať oddelene. Využívajte na to určené zberné systémy.

Pri nesprávnej likvidácii môžu mať staré elektrické a elektronické zariadenia kvôli možnej prítomnosti nebezpečných látok škodlivý vplyv na životné prostredie a ľudské zdravie.

Magyar
