| Termék típusa | Körfűrész |
| Márka | Bosch |
| Modell | GKS 67 Professional |
| Felvett teljesítmény | 1400 W |
| Üresjárati fordulatszám | 5500 ford/perc |
| Max. vágási mélység 0°-nál | 67 mm |
| Max. vágási mélység 45°-nál | 49 mm |
| Max. fűrészlap átmérő | 184 mm |
| Min. fűrészlap átmérő | 184 mm |
| Fűrészlap furat | 16 mm |
| Tömeg | 4,2 kg |
| Védelmi osztály | II |
| Hálózati feszültség | 230 V |
| Orsózár | Igen |
| Védőburkolat | Ingamozgású védőburkolat |
| Kiegészítő fogantyú | Igen (szigetelt fogásfelület) |
| Párhuzamos ütköző | Igen |
| Porelszívó adapter | Igen (35 mm átmérőjű tömlőhöz) |
| Alaplap méretei | 302 x 140 mm |
| Rendeltetésszerű használat | Fa vágása, hossz- és keresztvágások, ferde vágások |
| Tiltott anyagok | Vasfémek, HSS acél |
| Karbantartás | Rendszeresen tisztítsa a szellőzőréseket és a védőburkolatot |
| Vevőszolgálat | Bosch szerviz, pótalkatrészek a www.bosch-pt.com oldalon |
| Tartozékok | Imbuszkulcs hatszögletű csavarhoz, párhuzamos ütköző |
Gyakran ismételt kérdések - GKS 67 Professional BOSCH
Felhasználói kérdések a következőről GKS 67 Professional BOSCH
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Fűrész PDF formátumban ingyenesen! Találja meg kézikönyvét GKS 67 Professional - BOSCH és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. GKS 67 Professional márka BOSCH.

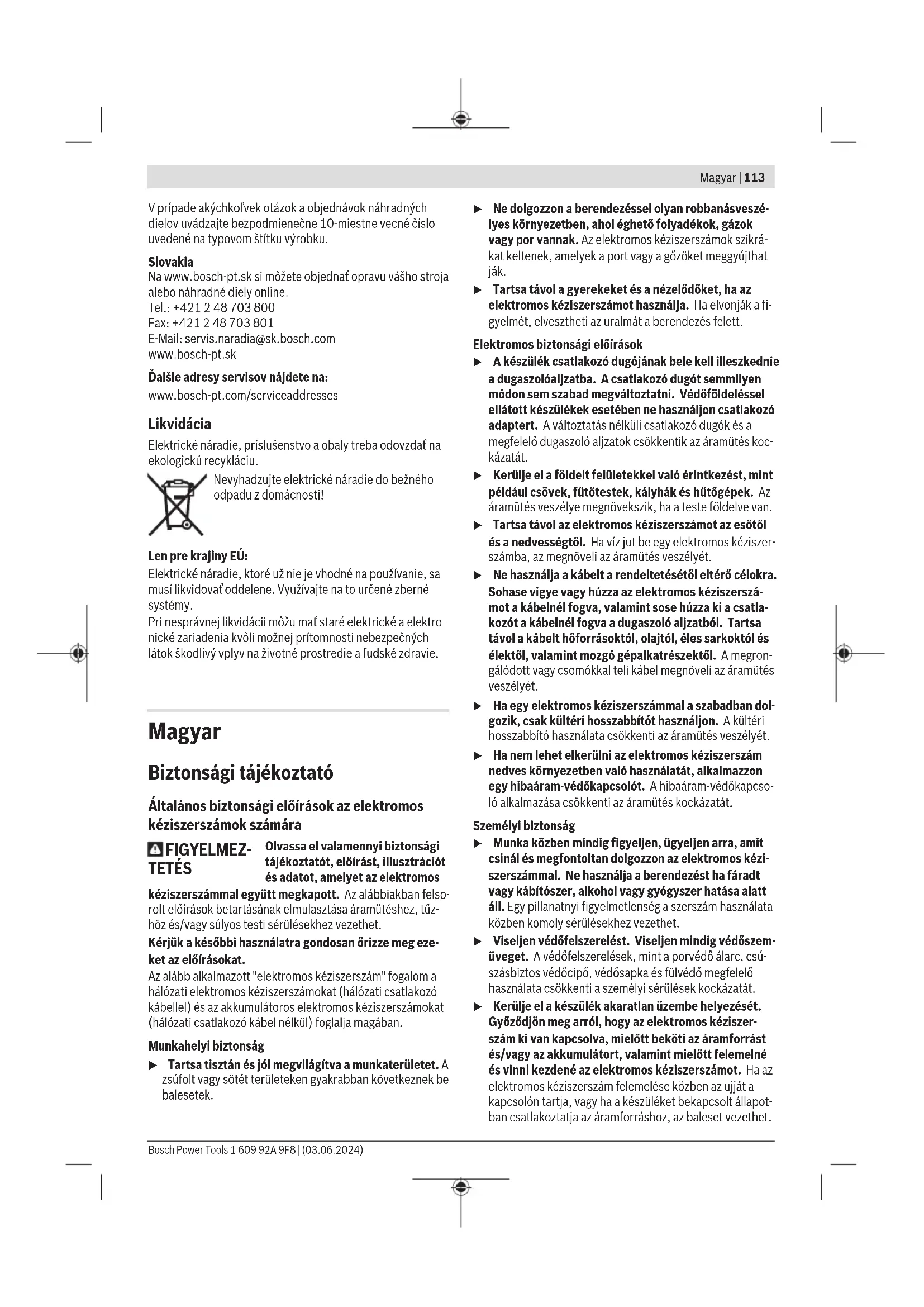

HASZNÁLATI ÚTMUTATÓ GKS 67 Professional BOSCH
hu Eredeti használati utasítás
Magyar ....Oldal 113
Русский...... Страница 120
Biztonsági tájékoztató
Általános biztonsági előírások az elektromos kéziszerszámok számára
FIGYELMEZ- TETÉS
Olvassa el valamennyi biztonsági tájékoztatót, előírást, illusztrációt és adatot, amelyet az elektromos
kéziszerszámmal együtt megkapott. Az alábbiakban felsorolt előírások betartásának elmulasztása áramütéshez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet.
Kérjük a késöbbi használatra gondosan őrizze meg eze- ket az előírásokat.
Az alább alkalmazott "elektromos kéziszerszám" fogalom a hálózati elektromos kéziszerszámokat (hálózati csatlakozó kábellel) és az akkumulátoros elektromos kéziszerszámokat (hálózati csatlakozó kábel nélkül) foglalja magában.
Munkahelyi biztonság
Tartsa tisztán és jól megvilágítva a munkaterületet. A zsúfolt vagy sötét területeken gyakrabban következnek be balesetek.
▶ Ne dolgozzon a berendezéssel olyan robbanásveszélyes környezetben, ahol éghető folyadékok, gázok vagy por vannak. Az elektromos kéziszerszámok szikrákat keltenek, amelyek a port vagy a gözőket meggyújthatják.
Tartsa távol a gyerekeket és a nézelődőket, ha az elektromos kéziszerszámot használja. Ha elvonják a figyelmét, elvesztheti az uralmát a berendezés felett.
Elektromos biztonsági előírások
A készülék csatlakozó dugójának bele kell illeszkednie a dugaszolóaljzatba. A csatlakozó dugót semmilyen módon sem szabad megváltoztatni. Védőföldeléssel ellátott készülékek esetében ne használjon csatlakozó adaptert. A változtatás nélküli csatlakozó dugók és a megfelelő dugaszoló aljzatok csökkentik az áramütés kockázatát.
▶ Kerülje el a földelt felületekkel való érintkezést, mint például csövek, fütőtestek, kályhák és hütőgépek. Az áramütés veszélye megnövekszik, ha a teste földelve van.
Tartsa távol az elektromos kéziszerszámot az esötöl és a nedvességtöl. Ha víz jut be egy elektromos kéziszerszámba, az megnöveli az áramütés veszélyét.
▶ Ne használja a kábelt a rendeltetésétől eltérő célokra. Sohase vigye vagy húzza az elektromos kéziszerszá-mot a kábelnél fogva, valamint sose húzza ki a csatlakozót a kábelnél fogva a dugaszoló aljzatból. Tartsa távol a kábelt höforrásoktól, olajtól, éles sarkoktól és élektől, valamint mozgó gépalkatrészektől. A megrongálódott vagy csomókkal teli kábel megnöveli az áramütés veszélyét.
▶ Ha egy elektromos kéziszerszámmal a szabadban dolgozik, csak kültéri hosszabbítót használjon. A kültéri hosszabbító használata csökkenti az áramütés veszélyét.
▶ Ha nem lehet elkerülni az elektromos kéziszerszám nedves környezetben való használatát, alkalmazzon egy hibaáram-védőkapcsolót. A hibaáram-védőkapcsoló alkalmazása csökkenti az áramütés kockázatát.
Személyi biztonság
Munka közben mindig figyeljen, ügyeljen arra, amit csinál és megfontoltan dolgozzon az elektromos kéziszerszámmal. Ne használja a berendezést ha fáradt vagy kábítószer, alkohol vagy gyógyszer hatása alatt áll. Egy pillanatnyi figyelmetlenség a szerszám használata közben komoly sérülésekhez vezethet.
Viseljen védőfelszerelést. Viseljen mindig védőszemüveget. A védőfelszerelések, mint a porvédő álarc, csúszásbiztos védőcipő, védősapka és fülvédő megfelelő használata csökkenti a személyi sérülések kockázatát.
Kerülje el a készülék akaratlan üzembe helyezését. Győzödjön meg arról, hogy az elektromos kéziszerszám ki van kapcsolva, mielött beköti az áramforrást és/vagy az akkumulátort, valamint mielött felemelné és vinni kezdené az elektromos kéziszerszámot. Ha az elektromos kéziszerszám felemelése közben az ujját a kapcsolón tartja, vagy ha a készüléket bekapcsolt állapotban csatlakoztatja az áramforráshoz, az baleset vezethet.
114 | Magyar
Az elektromos kéziszerszám bekapcsolása előtt okvetlenül távolítsa el a beállítószerszámokat vagy csavarkulcsokat. Az elektromos kéziszerszám forgó részeiben felejtett beállítószerszám vagy csavarkulcs sérüléseket okozhat.
▶ Ne becsülje túl önmagát. Ügyeljen arra, hogy mindig biztosan álljon és az egyensúlyát megtartsa. Így az elektromos kéziszerszám felett váratlan helyzetekben is jobban tud uralkodni.
▶ Viseljen megfelelő ruházatot. Ne viseljen bő ruhát vagy ékszereket. Tartsa távol a haját és a ruháját a mozgó részektöl. A bő ruhát, az ékszereket és a hosszú hajat a szerszám mozgó részei magukkal ránthatják.
Ha az elektromos kéziszerszámra fel lehet szerelni a por elszívásához és összegyűjtéséhez szükséges be-rendezéseket, ellenőrizze, hogy azok megfelelő mó-don hozzá vannak kapcsolva a készülékhez és rendel-tetésüknek megfelelően működnek. A porgyűjtő be-rendezések használata csökkenti a munka során keletke-ző por veszélyes hatásait.
▶ Ne hagyja, hogy az elektromos kéziszerszám gyakori használata során szerzett tapasztalatok túlságosan magabiztossá tegyék, és figyelmen kívül hagyja az idevonatkozó biztonsági alapelveket. Egy gondatlan művelet egy másodperc törtrésze alatt súlyos sérüléseket okozhat.
Az elektromos kéziszerszámok gondos kezelése és használata
▶ Ne terhelje túl a berendezést. A munkájához csak az arra szolgáló elektromos kéziszerszámot használja.
A megfelelő elektromos kéziszerszámmal a megadott teljesítménytartományon belül jobban és biztonságosabban lehet dolgozni.
▶ Ne használjon olyan elektromos kéziszerszámot, amelynek a kapcsolója elromlott. Minden olyan elektromos kéziszerszám, amelyet nem lehet sem be-, sem ki-kapcsolni, veszélyes és meg kell javíttatni.
Húzza ki a csatlakozót az áramforrásból és/vagy távolítsa el az akkumulátort (ha az leválasztható az elektromos kéziszerszámtól), mielőtt az elektromos kéziszerszámon beállítási munkákat végez, tartozékokat cserél vagy a szerszámot tárolásra elteszi. Ez az elővigyázatossági intézkedés meggátolja a szerszám akaratlan üzembe helyezését.
A használaton kívüli elektromos kéziszerszámokat olyan helyen tárolja, ahol azokhoz gyermekek nem férhetnek hozzá. Ne hagyja, hogy olyan személyek használják az elektromos kéziszerszámot, akik nem ismerik a szerszámot, vagy nem olvasták el ezt az útmutatót. Az elektromos kéziszerszámok veszélyesek, ha azokat gyakorlatlan személyek használják.
Tartsa megfelelően karban az elektromos kéziszerszá- mokat és a tartozékokat. Ellenőrizze, hogy a mozgó alkatrészek kifogástalanul müködnek-e, nincsenek-e beszorulva, illetve nincsenek-e eltörve vagy megrongálódva olyan alkatrészek, amelyek hatással lehetnek
az elektromos kéziszerszám működésére. A berendezés megrongálódott részeit a készülék használata előtt javíttassa meg. Sok olyan baleset történik, amelyet az elektromos kéziszerszám nem megfelelő karbantartására lehet visszavezetni.
Tartsa tisztán és éles állapotban a vágószerszámokat. Az éles vágóélekkel rendelkező, gondosan ápolt vágószerszámok ritkábban ékelődnek be és azokat könnyebben lehet vezetni és irányítani.
Az elektromos kéziszerszámokat, tartozékokat, szerszámbiteket stb. csak ezen kezelési utasításoknak megfelelően használja. Vegye figyelembe a munkakörülményeket valamint a kivitelezendő munka sajátosságait. Az elektromos kéziszerszám eredeti rendeltetésétől eltérő célokra való alkalmazása veszélyes helyzeteket eredeményezhet.
Tartsa szárazon, tisztán valamint olaj- és zsírmentes állapotban a fogantyúkat és markoló felületeket. A csúszós fogantyúk és markoló felületek váratlan helyzetekben lehetetlenné teszik az elektromos kéziszerszám biztonságos kezelését és irányítását.
Szerviz
Az elektromos kéziszerszámot csak szakképzett személyzet kizárólag eredeti pótalkatrészek felhasználásával javíthatja. Ez biztosítja, hogy az elektromos kéziszerszám biztonságos maradjon.
Biztonsági előírások a körfűrészek számára
Vágási eljárások
▶ SZÉLY: Tartsa távol a kezét a vágási területtől és a fűrészlaptól. A másik kezét tegye a pótfogantyúra vagy a motorházra. Ha mindkét kezével tartja a fűrészt, akkor a fűrészlap nem vághatja meg a kezét.
▶ Ne nyúljon a munkadarab alá. A védőbúra nem tudja megvédeni Önt a fűrészlap munkadarab alatti részétől.
A vágási mélységet a megmunkálásra kerülő munkadarab vastagságának megfelelően kell megválasztani. A munkadarab alatt a fűrészlap teljes fogánál kisebb résznek szabad csal kilátszania.
Vágás közben sohase tartsa a munkadarabot a kezével vagy a térdére fektetve. Rögzítse egy stabil alaphoz a megmunkálásra kerülő munkadarabot. Fontos, hogy a munkadarabot megfelelően alátámassza, nehogy veszélyeknek tegye ki magát, vagy a fűrészlap beékelődjön vagy elvessze az uralmát a kéziszerszám felett.
Az elektromos kéziszerszámot a szigetelt markolatfelületeknél fogja, ha olyan müveletet hajt végre, melynek során a vágó tartozék rejtett vezetékekhez vagy az elektromos kéziszerszám saját tápvezetékéhez érhet. Egy feszültség alatt álló vezeték megérintése következtében az elektromos kéziszerszám hozzáférhető részei is feszültség alá kerülnek és a kezelőt áramütés érheti.
▶ Hasításhoz használjon mindig egy párhuzamvezetőt vagy sarokütközőt. Ez megnöveli a vágási pontosságot
és csökkenti annak a valószínűségét, hogy a fűrészlap beékelődik.
▶ Mindig csak helyes méretű és megfelelő rögzítő nyílással (például rombuszalakú vagy körkeresztmetszetű) ellátott fűrészlapokat használjon. Azok a fűrészlapok, amelyek nem illenek a rögzítő alkatrészeikhez, nem futnak körben, melynek következtében a kezelő elveszítheti a készülék feletti uralmat.
Sohase használjon megrongálódott vagy helytelen fűrészlap alátéteket vagy csavart. A fűrészlap alátétek és a csavar külön az Ön fűrészéhez van kialakítva, hogy optimális teljesítményt és biztonságos üzemelést eredményezzen.
A visszarúgás okai és az ezzel kapcsolatos figyelmeztető tájékoztatók
- a visszarúgás alatt a beszorult, beékelődött vagy nem megfelelően beállított fűrészlap hirtelen reakcióját értjük, amely ahhoz vezet, hogy az irányíthatatlanná vált fűrész kiemelkedik a munkadarabból és a kezelő felé pattan;
- amikor a fürészlap beékelődik vagy azt az összezáródó vágás beszorítja, a fürészlap hirtelen lelassul és a motor reakciója az egységet nagy sebességgel a kezelő felé mozgatja;
- Ha a fürészlap a vágásban meggörbül vagy elhajlik, a fürészlap hátsó szélénél található fog belevághat a fa felső felületébe és a fürészlap ennek következtében kiemelkedhet a vágásból és hátrafelé, a kezelő felé pattanhat.
Egy visszarúgás a fürész hibás vagy helytelen használatának következménye, amelyet az alábbiakban leírásra kerülő megfelelő biztonsági intézkedésekkel meg lehet gátolni.
A fürészt mindig mind a két kezével erőteljesen fogja és hozza a kezét olyan helyzetbe, hogy ellen tudjon állni a visszarúgási erőknek. A teste a fürészlap egyik vagy másik oldalán legyen, de sohasem egy síkban a fürészlappal. A fürész visszarúgása ahhoz vezethet, hogy a fürész hirtelen hátrafelé ugorjon, de a visszarúgási erőkre a kezelő megfelelő biztonsági intézkedésekkel megfelelően tud reagálni.
Ha a fürész beékelődik, vagy ha Ön bármely okból megszakítja a fürészelést, engedje el a kapcsolót és tartsa a fürészt mozdulatlanul, amíg a fürészlap teljesen leáll. Sohase próbálja meg kivenni a fürészt a vágásból, vagy hátrafelé húzni, amíg a fürészlap mozgásban van. Ellenkező esetben visszarúgás léphet fel. Állapítsa meg és szüntesse meg a fürészlap beékelődésének vagy leblokkolásának okát.
Amikor újraindítja a munkadarabban a fűrészt, központozza a vágásban a fűrészlapot, úgy, hogy a fűrész fogai ne érjenek hozzá az anyaghoz. Ha a fűrészlap beékelődött, akkor az a fűrész újraindításakor kiemelkedhet a munkadarabból, vagy egy visszarúgást okozhat.
A hosszú lemezeket támassza alá, hogy minimumra csökkentse a fűrészlap beékelődésének és a visszarúgásnak a kockázatát. A nagyobb lemezek a saját súlyuk alatt meghajolhatnak. A lemezt mind a vágási vonal közelében, mind a szélénél a fűrészlap mindkét oldalán alá kell támasztani.
▶ Ne használjon tompa, vagy megrongálódott fürészlapokat. Az életlen vagy helytelenül beállított fürészlapok túl keskeny vágási vonalat hoznak létre, amely túl nagy súrlódáshoz, a fürészlap beszorulásához és visszarúgás-hoz vezet.
A fürészlap mélységét és a vágási szöget beállító rögzítőkarokat a vágás előtt szorosan rögzíteni kell. Ha a fürészlap beállítása vágás közben elmozdul, ez beékelődéshez és visszarúgáshoz vezethet.
▶ Meglévő falakban vagy más, kívülröl be nem látható területeken végzett vágásoknál különös óvatossággal járjon el. Az áthatoló fűrészlap olyan tárgyakba vághat bele, amelyek visszarúgást okoznak.
Az alsó védőbúra működése
▶ Minden használat előtt ellenőrizze, hogy az alsó védőbúra helyesen zár-e. Ne használja a fűrészt, ha az alsó védőbúra nem mozog szabadon és nem záródik le azonnal. Sohase rögzítse nyitott helyzetben (kapcs- ccsal, kötéllel, stb.) az alsó védőbúrát. Ha a fűrész vé- letlenül leesik, az alsó védőbúra meggörbülhet. Hajtsa fel a visszahúzó karral az alsó védőbúrát és győződjön meg arról, hogy az szabadon mozog és semmilyen vágási mély- ség és vágási szög esetén sem ér hozzá sem a fűrészlap- hoz, sem más alkatrészekhez.
Ellenőrizze az alsó védőbúra rugójának működését. Ha a védőbúra és a rugó nem működik helyesen, azokat a további használat előtt meg kell javítani. Előfordulhat, hogy az alsó védőbúra megrongálódott alkatrészek, gumilerakódások vagy szennyeződések miatt csak lassan működik.
Az alsó védőbúrát csak bizonyos különleges vágásokhoz, mint a "bemerülő vágások" és az "illesztő vágások", kézzel lehet visszahúzni. Először hajtsa fel a visszahúzó karral az alsó védőbúrát és mihelyt a fűrészlap belép a munkadarabba, engedje el azt. Az alsó védőbúrának bármely más fűrészelési munkához automatikusan kell működnie.
▶ Mindig ügyeljen arra, hogy az alsó védöbúra betakarja a fűrészlapot, mielőtt letenné a fűrészt a munkapadra vagy a padlóra. egy letakaratlan, még kifutás alatt álló fűrészlap a fűrészt hátrafelé mozgatja, és az mindenbe belevág, ami az útjába kerül. Legyen tudatában annak az időnek, amelyre a fűrészlapnak van szüksége ahhoz, hogy a kapcsoló elengedése után leálljon.
Kiegészítő biztonsági előírások
▶ Ne nyúljon bele a kezével a forgácskivetőbe. Ellenkező esetben a forgó alkatrészektöl sérüléseket szenvedhet.
▶ Ne dolgozzon a fürésszel a feje felett. így nem tud megfelelően uralkodni az elektromos kéziszerszám felett.
▶ A rejtett vezetékek felkutatásához használjon arra alkalmas fémkereső készüléket, vagy kérje ki a helyi energiaellátó vállalat tanácsát. Ha egy elektromos vezetéket a berendezéssel megérint, az tűzhöz és áramütéshez vezethet. Egy gázvezeték megrongálása robbanást eredményezhet. Ha egy vízvezetéket szakít meg, anyagi károk keletkeznek, vagy áramütést okozhat.
116 | Magyar
Munka közben mindkét kezével tartsa szorosan fogva az elektromos kéziszerszámot és gondoskodjon arról, hogy biztos alapon álljon. Az elektromos kéziszerszámot két kézzel biztosabban lehet vezetni.
▶ Ne üzemeltesse az elektromos kéziszerszámot stacioner üzemben. A készülék egy fűrészasztallal való üzemeltetéshez nincs méretezve.
A nem meröleges besüllyesztéses vágásoknál biztosítsa be a fürész vezetőlapját az oldalirányú elmozdulás ellen. Egy oldalirányú elmozdulás a fürészlap beékelődéséhez és így egy visszarúgáshoz vezethet.
A megmunkálásra kerülő munkadarabot megfelelően rögzítse. Egy befogó szerkezettel vagy satuval rögzített munkadarab biztonságosabban van rögzítve, minha csak a kezével tartaná.
Várja meg, amíg az elektromos kéziszerszám teljesen leáll, mielött letenné. A betétszerszám beékelődhet, és a kezelő elvesztheti az uralmát az elektromos kéziszerszám felett.
▶ Ne használjon HSS-acél fürészlapokat. Az ilyen fürészlapok könnyen eltörhetnek.
▶ Ne fűrészeljen vasfémeket. Az izzó forgácsok meggyújt-hatják a porelszívót.
▶ Viseljen porvédő álarcot.
A termék és a teljesítmény leírása
Olvassa el az összes biztonsági figyelmeztetést és előírást. A biztonsági előírások és utasítások betartásának elmulasztása áramütéshez, tűzhöz és/vagy súlyos sérülésekhez vezethet.
Kérjük, vegye figyelembe a Használati Utasítás első részében található ábrákat.
Rendeltetésszerű használat
Az elektromos kéziszerszám rögzített, fából készült munkadarabokban hosszanti és keresztirányú egyenes vágások és sarkalószögben végzett vágások végrehajtására szolgál. A készülékkel vasfémeket megmunkálni tilos.
Müszaki adatok
| Kézi körfűrész GKS 190 GKS 190 | |||
| Cikkszám | 3 601 F23 0.0 3 601 F23 0.1 | ||
| Névleges felvett teljesítmény W 1400 1400 | |||
| Üresjárati fordulatszám perc | -1 | 5500 5500 | |
| Max. vágási mélység | |||
| - 0°-os gérszög esetén mm 70 67 | |||
| - 45°-os gérszög esetén mm 50 49 | |||
| Tengelyreteszelés ● ● | |||
| Az alaplap méretei mm 302 x 140 302 x 140 | |||
| Max. fűrészlapátmérő mm | 190 | 184 | |
| Min. fűrészlapátmérő | mm | 184 | 184 |
Kézi körfürész GKS 190 GKS 190
| Max. fürészlapmag-vastagság mm 2,0 2,5 | ||
| Befogófurat mm 30 16 | ||
| Súly ^A l | kg 4,2 4,2 | |
| Érintésvédelmi osztály | ☐/II/II ☐ | |
A) Súly hálózati csatlakozókábel és hálózati csatlakozódugó nélkül
A adatok 230 V hálózati feszültségre [U] vonatkoznak. Ettől eltérő feszültségek és külön egyes országok számára készült kivitelek esetén ezek az adatok változhatnak.
Az értékek termékenként változhatnak és függnek az alkalmazási, valamint környezeti feltételektől is. További információk a www.bosch-professional.com/wacímen találhatók.
Zaj és vibráció értékek
A zajkibocsátási értékek a EN 62841-2-5 szabványnak megfelelően kerültek meghatározásra.
Az elektromos kéziszerszám A-értékelésű zajszintjének tipikus értékei: hangnyomásszint 99 dB(A); hangteljesítményszint 107 dB(A). A szórás, K = 3 dB.
Viseljen fülvédöt!
Az a _h rezgési összértékek (a három irány vektorösszege) és a K szórás a EN 62841-2-5 szabványnak megfelelően meghatározott értékei:
Fa fûrészelése: a_n<2,5 m/s^2,K=1,5 m/s^2
Az ezen utasításokban megadott rezgésszint és zajkibocsátási érték egy szabványban rögzített mérési módszerrel került meghatározásra és az elektromos kéziszerszámok egymással való összehasonlítására alkalmazható. Ez az érték a rezgés- és zajkibocsátás ideiglenes becslésére is alkalmas.
A megadott rezgésszint és zajkibocsátási érték az elektromos kéziszerszám fő alkalmazásaira vonatkozik. Ha az elektromos kéziszerszámot más alkalmazásokra, eltérő betétszerszámokkal vagy nem kielégítő karbantartás mellett használják, a rezgésszint és a zajkibocsátási érték a fenti értékektől eltérhet. Ez az egész munkaidőre vonatkozó rezgés- és zajkibocsátást lényegesen megnövelheti.
A rezgés- és zajkibocsátás pontos megbecsüléséhez figyelembe kell venni azokat az időszakokat is, amikor a készülék kikapcsolt állapotban van, vagy amikor be van ugyan kapcsolva, de nem kerül ténylegesen használatra. Ez az egész munkaidöre vonatkozó rezgés- és zajkibocsátást lényegesen csökkentheti.
Hozzon kiegészítő biztonsági intézkedéseket a kezelőnek a rezgések hatása elleni védelmére, például: Az elektromos kéziszerszám és a betétszerszámok karbantartása, a kezek melegen tartása, a munkamenetek megszervezése.
Összeszerelés
Csak olyan fürészlapokat használjon, amelyek megengedett sebessége magasabb az elektromos kéziszer-szám üresjárati sebességénél.
A körfürészlap behelyezése / kicserélése
- Az elektromos kéziszerszámon végzendő bármely munka megkezdése előtt húzza ki a csatlakozó dugót a dugaszolóaljzatból.
▶ A fürészlap felszereléséhez viseljen védőkesztyüt. A fürészlap megérintése sérülésveszéllyel jár.
Csak olyan fürészlapokat használjon, amelyek megfelelnek az ezen Kezelési Utasításban és az elektromos kéziszerszámon megadott adatoknak és amelyeket az EN 847-1:2017 szabványnak megfelelően ellenőriztek és megfelelőnek találtak.
A betétszerszám megengedett fordulatszámának legalább akkorának kell lennie, mint az elektromos kéziszerszámon megadott legnagyobb fordulatszám. A megengedettnél gyorsabban forgó tartozékok széttörhetnek és kirepülhetnek.
- Semmiképpen se használjon betétszerszámként csi-szolótárcsákat.
A fürészlap kijelölése
A javasolt fürészlapok áttekintése ezen útmutató végén található.
A fürészlap leszerelése (lásd a A ábrát)
Az elektromos kéziszerszámot a szerszámcseréhez a legcél-szerübb a motorház frontoldalára fektetni.
- Nyomja meg és tartsa megnyomva a (4) orsó-reteszelő gombot.
▶ A (4) tengely reteszelögombot csak teljesen nyugalmi állapotban lévő fűrészorsó esetén szabad megnyomni. Ellenkező esetben az elektromos kéziszerszám megrongálódhat. - Csavarja ki a (17) belső hatlapos kulccsal az ① forgásirányban a (18) szorítócsavart.
- Forgassa vissza a (11) lengő védőburkolatot és tartsa ebben a helyzetben fogva.
– Vegye le a (19) befogó karimát és a (20) fűrészlapot a (22) fűrészorsóról.
A fürészlap felszerelése (lásd a A ábrát)
Az elektromos kéziszerszámot a szerszámcseréhez a legcél-szerübb a motorház frontoldalára fektetni.
– Tisztítsa meg a (20) fürészlapot és valamennyi felszerelésre kerülő befogó alkatrészt.
- Forgassa vissza a (11) lengő védőburkolatot és tartsa ebben a helyzetben fogva.
- Tegye fel a (20) fűrészlapot a (21) befogó karimára. A fogak vágási irányának (a fűrészlapon található nyíl irányának) meg kell egyeznie a (11) védőburán a forgásirányt jelző nyíl irányával.
118 | Magyar
- Tegye fel a (19) befogó karimát és csavarja be a (18) szorító csavart a ② forgásirányban. Ügyeljen a (21) befogó karima és a (19) szorító karima beépítési helyzetére.
- Nyomja meg és tartsa megnyomva a (4) orsó-reteszelő gombot.
- Húzza meg szorosra a (17) belső hatlapos csavarkulccsal a (18) szorítócsavart a ② forgási irányban. A meghúzási nyomaték előírt értéke 6–9 Nm, ez a kézi erővel végrehajtott meghúzásnak plusz ¼ fordulatnak felel meg.
Por- és forgácselszívás
Az ólomtartalmú festékrétegek, egyes fafajták, ásványok és fémek pora egészségkárosító hatású lehet. A poroknak a kezelő vagy a közelben tartózkodó személyek által történő megérintése vagy belégzése allergikus reakciókat és/vagy a légutak megbetegedését vonhatja maga után.
Egyes faporok, például tölgy- és bükkfaporok rákkeltő hatásúak, föleg ha a faanyag kezeléséhez más anyagokat is felhasználtak (kromát, favédő vegyszerek). A készülékkel azbesztet tartalmazó anyagokat csak szakembereknek szabad megmunkálniuk.
- A lehetőségek szerint használjon az anyagnak megfelelő porelszívást.
- Gondoskodjon a munkahely jó szellőztetéséről.
– Ehhez a munkához célszerű egy P2 szűrőosztályú porvé-dő álarcot használni.
A feldolgozásra kerülő anyagokkal kapcsolatban tartsa be az adott országban érvényes előírásokat.
Gondoskodjon arról, hogy a munkahelyén ne gyülhes- sen össze por. A porok könnyen meggyulladhatnak.
Az elszívó-adapter felszerelése (lásd a B ábrát)
Tolja rá a (23) elszívó adaptert a (14) forgácskivetőre, amig az bepattan.
A (23) elszívó adapterhez egy 35 mm átmérőjű elszívó tömlőt lehet csatlakoztatni.
Az elszívó-adaptert nem szabad csatlakoztatott külső porelszívás nélkül felszerelni. Az elszívó csatorna másképpen eldugulhat.
- Az elszívó-adapterhez nem szabad porzsákot csatlakoztatni. Az elszívó rendszer ellenkező esetben eldugulhat.
Az optimális elszívás biztosítására a (23) elszívó-adaptert rendszeresen meg kell tisztítani.
Külső porelszívás
Kapcsolja össze az elszívó tömlöt egy porszívóval (tartozék). A különböző porszívókhoz való csatlakoztatás áttekintése ezen útmutató végén található.
Az elektromos kéziszerszámot egy távindító berendezéssel felszerelt Bosch-gyártmányú univerzális porszívó dugaszoló-aljzatához is lehet közvetlenül csatlakoztatni. Ez az elektromos kéziszerszám bekapcsolásakor automatikusan elindul. A porszívónak alkalmasnak kell lennie a megmunkálásra kerülő anyagból keletkező por elszívására.
Az egészségre különösen ártalmas, rákkeltő hatású vagy száraz porok elszívásához egy speciálisan erre a célra gyártott porszívót kell használni.
Üzemeltetés
Az elektromos kéziszerszámon végzendő bármely munka megkezdése előtt húzza ki a csatlakozó dugót a dugaszolóaljzatból.
Üzemmódok
A vágási mélység beállítása (lásd a C ábrát)
A vágási mélységet a munkadarab vastagságának megfelelően kell beállítani. A munkadarab alatt egy teljes fogmagasságnál kisebb résznek kell láthatónak lennie.
Lazítsa ki a (24) szorítókart. Egy kisebb vágási mélységhez húzza el a fürészt messzebb a (12) alaplaptól, nagyobb vágási mélységhez nyomja jobban hozzá a fürészt a (12) alaplaphoz. Állítsa be a vágási mélység skálán a kívánt méretet. Húzza meg ismét szorosra a (24) szorító kart.
Ha a (24) szorító kar kilazítása után a vágási mélységet nem lehet teljesen a kívánt értékre beállítani, húzza el a (24) szorítókart a fűrésztől és forgassa azt lefelé. Engedje ismét el a (24) szorító kart. Ismételje meg ezt az eljárást, amíg be nem lehet állítani a kívánt vágási mélységet.
Ha a (24) szorító kar kilazítása után a vágási mélységet nem lehet kielégítő mértékben rögzíteni, húzza el a (24) szorító-kart a fűrésztől és forgassa azt felfelé. Engedje ismét el a (24) szorító kart. Ismételje meg ezt az eljárást, amíg be nem lehet rögzíteni a vágási mélységet.
A sarkalószög beállítása
Lazítsa ki a (6) és (26) szárnyascsavart. Fordítsa oldalra a fűrészt. Állítsa be a (5) skálán a kívánt méretet. Húzza meg ismét szorosra a (6) és (26) szárnyascsavart.
Megjegyzés: Sarokvágások esetén a tényleges vágási mélység kisebb, mint a (25) vágási mélység skálán kijelzett érték.
Vágás jelölések
A (9) 0° vágás jelölés a fűrészlap helyzetét mutatja a derékszögű vágásokhoz. A (8) 45° vágás jelölés a fűrészlap helyzetét mutatja a 45°-os vágásokhoz.
Egy pontos vágáshoz a körfűrészt az ábrán látható módon tegye rá a munkadarabra. A legcélszerübb egy próbavágást végrehajtani.
Üzembe helyezés
- Ügyeljen a helyes hálózati feszültségre! Az áramforrás feszültségének meg kell egyeznie az elektromos kéziszer-szám típustábláján található adatokkal.
Be- és kikapcsolás
Az elektromos kéziszerszám üzembevételéhez először működtesse a (2) bekapcsolás reteszelőt, majd nyomja be és tartsa benyomva a (1) be-/kikapcsolót.
Az elektromos kéziszerszám kikapcsolásához eressze el a (1) be-/kikapcsolót.
Figyelem: A (1) be-/kikapcsolót biztonsági meggondolásokból nem lehet tartós üzemhez bekapcsolt állapotban reteszelní, hanem az üzemeltetés közben végig benyomva kell tartani.
Munkavégzési tanácsok
Az elektromos kéziszerszámon végzendő bármely munka megkezdése előtt húzza ki a csatlakozó dugót a dugaszolóaljzatból.
A vágási szélesség az alkalmazásra kerülő fűrészlaptól függően különböző lehet.
Óvja meg a fűrészlapokat a lökésektől és ütésektől.
A jó vágásminőség eléréséhez egyenletesen és enyhén tolva vezesse az elektromos kéziszerszámot a vágásirányba. A túl erős előtolás jelentősen csökkenti a betétszerszámok élettartamát, és károsíthatja az elektromos kéziszerszámot.
Mindig egyenletes elötolással dolgozzon, és ügyeljen arra, hogy a fürészlap fordulatszáma állandó maradjon. Kerülje az elötolás növelését (pl. nedves fa, nyomáskezelt faanyag vagy ágfa megmunkálásakor) és az ezzel járó fordulatszám-csökkenést, hogy elkerülje a fürészlap fogainak túlmelegedését.
A vágási teljesítmény és a vágásminőség lényeges mértékben függ a fürészlapok állapotától és a fogaik alakjától. Ezért csak éles és a megmunkálásra kerülő anyagnak megfelelő fürészlapokat használjon.
A fürészelés megkezdésekor vagy folytatásakor a fürészlapot a fürészrésben középre kell állítani, és ügyelni kell arra, hogy a fürészfogak ne akadjanak bele a munkadarabba. Így megakadályozhatja a visszarúgást vagy a fürészlap kimozdulását a munkadarabból.
Fa fűrészelése
A fürészlap helyes kiválasztásához a fa fajtáját, minőségét és azt kell figyelembe venni, hogy hossz- vagy keresztirányú vá- gásokra van-e szükség.
Fenyőfában végzett szálirányban történő vágás esetén hoszszú, spirális alakú forgács keletkezik.
A bükkfa- és tölgyfapor az egészségre különösen ártalmas, ezért ilyen anyagok megmunkálásakor csak porelszívással dolgozzon.
Fürészelés párhuzamvezetővel (lásd a D ábrát)
A (10) párhuzamvezető lehetővé teszi a munkadarab éle mentén végrehajtorr precíz vágásokat, valamint azonos méretű sávok levágását.
Lazítsa ki a (7) szárnyascsavart és tolja át a (10) párhuzamos ütköző skáláját a (12) alaplap megvezetésén. Állítsa be a skálán a kívánt vágási szélességet a megfelelő (9), illetve (8) vágási jelnél, lásd a „Vágási jelölések“ szakaszt. Húzza meg ismét szorosra a (7) szárnyascsavart.
Fürészelés segédütközövel (lásd a E ábrát)
Nagyobb munkadarabok megmunkálásához vagy egyenes élek vágásához segédütközőként egy deszkát vagy egy lécet lehet a munkadarabhoz erősíteni, majd a körfürészt az alaplapjával végig lehet vezetni a segédütköző mentén.
Karbantartás és szerviz
Karbantartás és tisztítás
Az elektromos kéziszerszámon végzendő bármely munka megkezdése előtt húzza ki a csatlakozó dugót a dugaszolóaljzatból.
Tartsa mindig tisztán az elektromos kéziszerszámot és annak szellőzönyílásait, hogy jól és biztonságosan dolgozhasson.
Ha a csatlakozó vezetéket ki kell cserélni, akkor a cserével csak a magát a Bosch céget, vagy egy Bosch elektromos kéziszerszám-mühely ügyfélszolgálatát szabad megbízni, nehogy a biztonságra veszélyes szituáció lépjen fel.
A lengő védőburkolatnak mindig szabadon kell mozognia és magától be kell záródnia. Ezért a lengő védőburkolat körülötti területet mindig tisztán kell tartani. A port és a forgácsokat egy ecsettel távolítsa el.
A bevonatlan fűrészlapoknál előfordul, hogy azok egy vékony réteg savmentes olajjal vannak védve a korrózió ellen. A fűrészelés megkezdése előtt távolítsa el ezt az olajréteget, mert a fa ellenkező esetben foltos lesz.
A fürészlaphoz tapadó gyanta- vagy ragasztómaradékok be- folyással vannak a vágás minőségére. Ezért a fürészlapokat használat után azonnal tisztítsa meg.
Vevőszolgálat és alkalmazási tanácsadás
A vevőszolgálat a terméke javításával és karbantartásával, valamint a pótalkatrészekkel kapcsolatos kérdésekre szívesen válaszol. A pótalkatrészekkel kapcsolatos robbantott ábrák és egyéb információk a következő címen találhatók:
www.bosch-pt.com
A Bosch Alkalmazási Tanácsadó Team a termékeinkkel és azok tartozékaival kapcsolatos kérdésekben szívesen nyújt segítséget.
Ha kérdései vannak vagy pótalkatrészeket szeretne rendelni, okvetlenül adja meg a termék típustábláján található 10-jegyű cikkszámot.
Magyarország
Robert Bosch Kft.
1103 Budapest
Gyömröi út. 120.
A www.bosch-pt.hu oldalon online megrendelheti készülékének javítását.
Tel.: +36 1 879 8502
Fax: +36 1 879 8505
info.bsc@hu.bosch.com
www.bosch-pt.hu
120 | Русский
További szerviz-címek itt találhatók:
Az elektromos kéziszerszámokat, a tartozékokat és a csomagolást a környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra előkészíteni.
Ne dobja ki az elektromos kéziszerszámokat a háztartási szemétbe!
Csak az EU-tagországok számára:
A már nem használható elektromos kéziszerszámokat elkülönítve kell ártalmatlanítani. Használja a rendelkezésre álló gyűjtőrendszereket.
Szakszerűtlen ártalmatlanítás esetén a már használhatatlan elektromos és elektronikus készülékek a bennük esetleg található veszélyes anyagok következtében káros hatással lehetnek a környezetre és az emberek egészségére.
