NÁVOD K OBSLUZE GTA 2500 Compact Professional BOSCH

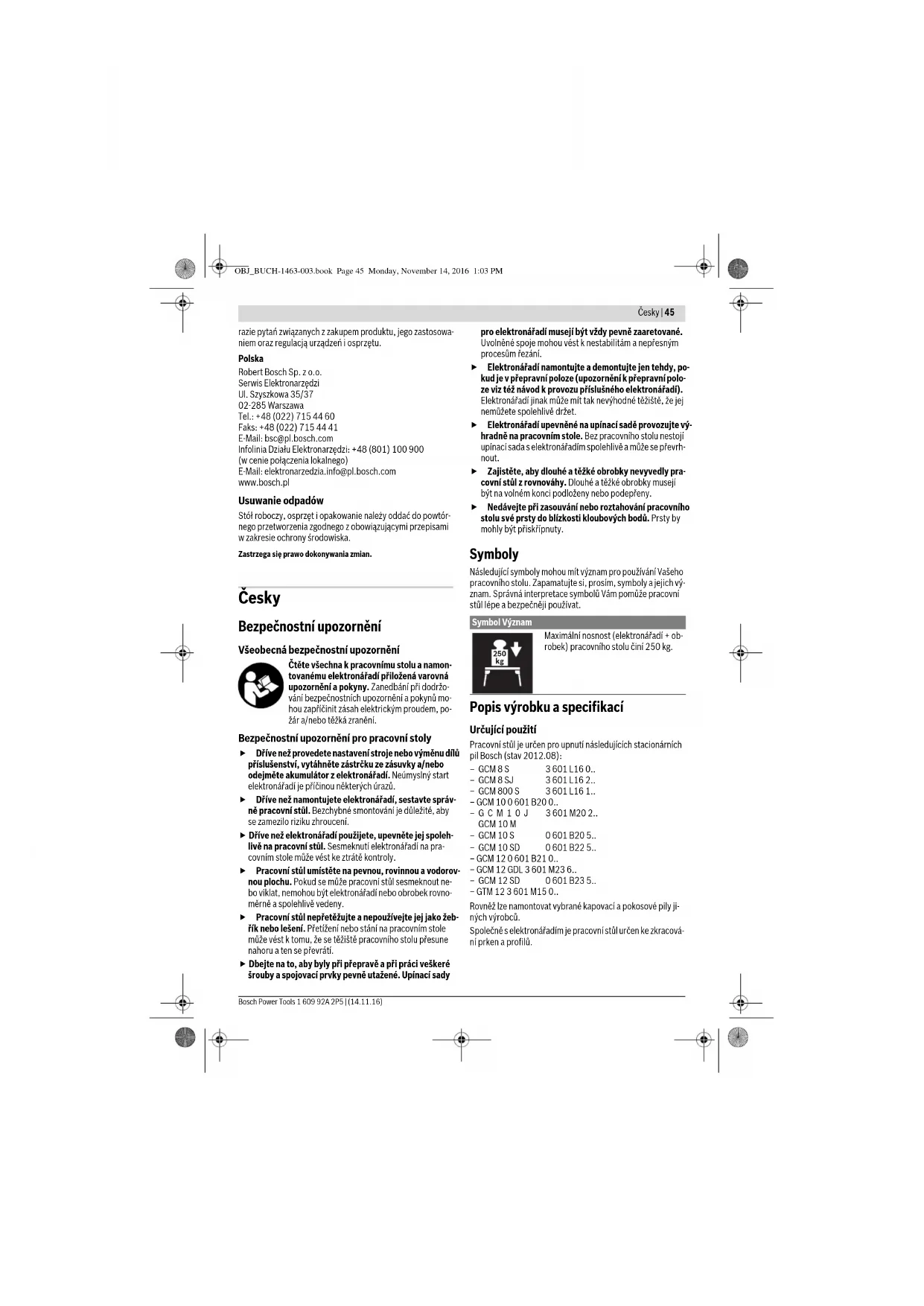

Nr Określenie Ilość Numer katalogowy Zestaw montażowy 2 610 948 662 Blat stołu 1 619 PA2 498 OBJ_BUCH-1463-003.book Page 44 Monday, November 14, 2016 1:03 PMČesky | 45 Bosch Power Tools 1 609 92A 2P5 | (14.11.16) razie pytań związanych z zakupem produktu, jego zastosowa- niem oraz regulacją urządzeń i osprzętu. Polska Robert Bosch Sp. z o.o. Serwis Elektronarzędzi Ul. Szyszkowa 35/37 02-285 Warszawa Tel.: +48 (022) 715 44 60 Faks: +48 (022) 715 44 41 E-Mail: bsc@pl.bosch.com Infolinia Działu Elektronarzędzi: +48 (801) 100 900 (w cenie połączenia lokalnego) E-Mail: elektronarzedzia.info@pl.bosch.com www.bosch.pl Usuwanie odpadów Stół roboczy, osprzęt i opakowanie należy oddać do powtór- nego przetworzenia zgodnego z obowiązującymi przepisami w zakresie ochrony środowiska. Zastrzega się prawo dokonywania zmian. Česky Bezpečnostní upozornění Všeobecná bezpečnostní upozornění Čtěte všechna k pracovnímu stolu a namon- tovanému elektronářadí přiložená varovná upozornění a pokyny. Zanedbání při dodržo- vání bezpečnostních upozornění a pokynů mo- hou zapříčinit zásah elektrickým proudem, po- žár a/nebo těžká zranění. Bezpečnostní upozornění pro pracovní stoly Dříve než provedete nastavení stroje nebo výměnu dílů příslušenství, vytáhněte zástrčku ze zásuvky a/nebo odejměte akumulátor z elektronářadí. Neúmyslný start elektronářadí je příčinou některých úrazů. Dříve než namontujete elektronářadí, sestavte správ- ně pracovní stůl. Bezchybné smontování je důležité, aby se zamezilo riziku zhroucení. Dříve než elektronářadí použijete, upevněte jej spoleh- livě na pracovní stůl. Sesmeknutí elektronářadí na pra- covním stole může vést ke ztrátě kontroly. Pracovní stůl umístěte na pevnou, rovinnou a vodorov- nou plochu. Pokud se může pracovní stůl sesmeknout ne- bo viklat, nemohou být elektronářadí nebo obrobek rovno- měrně a spolehlivě vedeny. Pracovní stůl nepřetěžujte a nepoužívejte jej jako žeb- řík nebo lešení. Přetížení nebo stání na pracovním stole může vést k tomu, že se těžiště pracovního stolu přesune nahoru a ten se převrátí. Dbejte na to, aby byly při přepravě a při práci veškeré šrouby a spojovací prvky pevně utažené. Upínací sady pro elektronářadí musejí být vždy pevně zaaretované. Uvolněné spoje mohou vést k nestabilitám a nepřesným procesům řezání. Elektronářadí namontujte a demontujte jen tehdy, po- kud je v přepravní poloze (upozornění k přepravní polo- ze viz též návod k provozu příslušného elektronářadí). Elektronářadí jinak může mít tak nevýhodné těžiště, že jej nemůžete spolehlivě držet. Elektronářadí upevněné na upínací sadě provozujte vý- hradně na pracovním stole. Bez pracovního stolu nestojí upínací sada s elektronářadím spolehlivě a může se převrh- nout. Zajistěte, aby dlouhé a těžké obrobky nevyvedly pra- covní stůl z rovnováhy. Dlouhé a těžké obrobky musejí být na volném konci podloženy nebo podepřeny. Nedávejte při zasouvání nebo roztahování pracovního stolu své prsty do blízkosti kloubových bodů. Prsty by mohly být přiskřípnuty. Symboly Následující symboly mohou mít význam pro používání Vašeho pracovního stolu. Zapamatujte si, prosím, symboly a jejich vý- znam. Správná interpretace symbolů Vám pomůže pracovní stůl lépe a bezpečněji používat. Popis výrobku a specifikací Určující použití Pracovní stůl je určen pro upnutí následujících stacionárních pil Bosch (stav 2012.08): Rovněž lze namontovat vybrané kapovací a pokosové pily ji- ných výrobců. Společně s elektronářadím je pracovní stůl určen ke zkracová- ní prken a profilů. Symbol Význam Maximální nosnost (elektronářadí + ob- robek) pracovního stolu činí 250 kg. – GCM 8 S 3 601 L16 0.. – GCM 8 SJ 3 601 L16 2.. – GCM 800 S 3 601 L16 1.. – GCM 10 0 601 B20 0.. –GCM10J GCM 10 M 3 601 M20 2.. – GCM 10 S 0 601 B20 5.. – GCM 10 SD 0 601 B22 5.. – GCM 12 0 601 B21 0.. – GCM 12 GDL 3 601 M23 6.. – GCM 12 SD 0 601 B23 5.. – GTM 12 3 601 M15 0..

OBJ_BUCH-1463-003.book Page 45 Monday, November 14, 2016 1:03 PM46 | Česky 1 609 92A 2P5 | (14.11.16) Bosch Power Tools Zobrazené komponenty Číslování zobrazených komponentů se vztahuje na zobrazení pracovního stolu na grafických stranách. 1 Podpěra obrobku 2 Zajišťovací knoflík podpěry obrobku 1 3 Prodloužení stolu 4 Délkový doraz 5 Upínací sada 6 Válečková podpěra 7 Zajišťovací knoflík prodloužení stolu 3 8 Výškově nastavitelná patka 9 Nosné držadlo 10 Stranový klíč (13 mm) 11 Pojistný kolík 12 Knoflík pro odjištění páčky 13 13 Páčka pro aretaci upínací sady 14 Posuvná matice 15 Upevňovací sada elektronářadí Zobrazené nebo popsané příslušenství nepatří k standardnímu ob- sahu dodávky. Kompletní příslušenství naleznete v našem progra- mu příslušenství. Technická data Montáž Obsah dodávky Všimněte si k tomu zobrazení obsahu dodáv- ky na začátku návodu k obsluze. Před montáží pracovního stolu zkontrolujte, zda byly všechny dole uvedené díly dodány: Montáž pracovního stolu – Vyjměte všechny dodané díly opatrně z jejich obalu. – Odstraňte veškerý obalový materiál. Sestavení pracovního stolu (viz obrázky A1–A2) – Položte pracovní stůl nohama nahoru na podlahu. – Pojistný kolík 11 zatlačte dovnitř a nohu otočte nahoru až pojistný kolík zase slyšitelně zaskočí. – Opakujte tento pracovní postup u dalších třech noh. – Pracovní stůl obraťte do pracovní polohy. – Přesvědčte se, že je pracovní stůl stabilní a všechny pojist- né kolíky jsou zaskočené. Výškově nastavitelná patka 8 Vám přitom pomůže pracovní stůl vyrovnat. – Patku potud zašroubujte nebo vyšroubujte, až je pracovní stůl rovinně vyrovnaný a všechny čtyři nohy stojí na podla- ze. Montáž podpěry obrobku (viz obr. B) – Podpěru obrobku 1 nastrčte do prodloužení stolu 3. – Pro aretaci podpěry obrobku utáhněte zajišťovací knoflík

– Opakujte tento pracovní postup u druhé podpěry obrobku. Příprava pracovního stolu Příprava upínacích sad (viz obrázky C1–C4) – Pro odjištění upínacích sad 5 zatlačte pokaždé na knoflíky 12 a otevřete páčku 13. –Změřte vzdálenost x mezi montážními otvory na Vašem elektronářadí. – Upínací sady 5 napolohujte uprostřed na pracovním stole a v patřičné vzdálenosti x vůči sobě. –Páčky 13 pokaždé zase uzavřete. Tím jsou upínací sady na pracovním stole na pevno napolohovány. Upevnění elektronářadí na upínacích sadách (viz obr. D) – Dejte elektronářadí do přepravní polohy. Upozornění k přepravní poloze naleznete v návodu k pro- vozu příslušného elektronářadí. – Umístěte posuvné matice 14 v upínacích sadách shodně vůči montážním otvorům elektronářadí. – Pomocí dodaného stranového klíče 10 sešroubujte upína- cí sadu a elektronářadí šestihrannými šrouby a podložkami z upevňovací sady 15. Pracovní stůl GTA 2500 Compact Objednací číslo 3 601 M12 400 Délka pracovního stolu bez pro- dloužení stolu mm 1050 Délka pracovního stolu s prodlouže- ním stolu mm 2500 Výška pracovního stolu mm 862 Max. nosnost (elektronářadí + ob- robek) bez prodloužení stolu –upínací sada kg 250 Max. nosnost (elektronářadí + ob- robek) s prodloužením stolu –upínací sada – prodloužení stolu pokaždé

Hmotnost podle EPTA-Procedure 01:2014 kg 15,8 Čís. Označení Počet Pracovní stůl GTA 2500 Compact 1

Upevňovací sada elektronářadí sestává z: – Šroub se šestihrannou hlavou (M8 x 45) –Podložka
