NÁVOD K OBSLUZE GST 18V155 SC Professional BOSCH

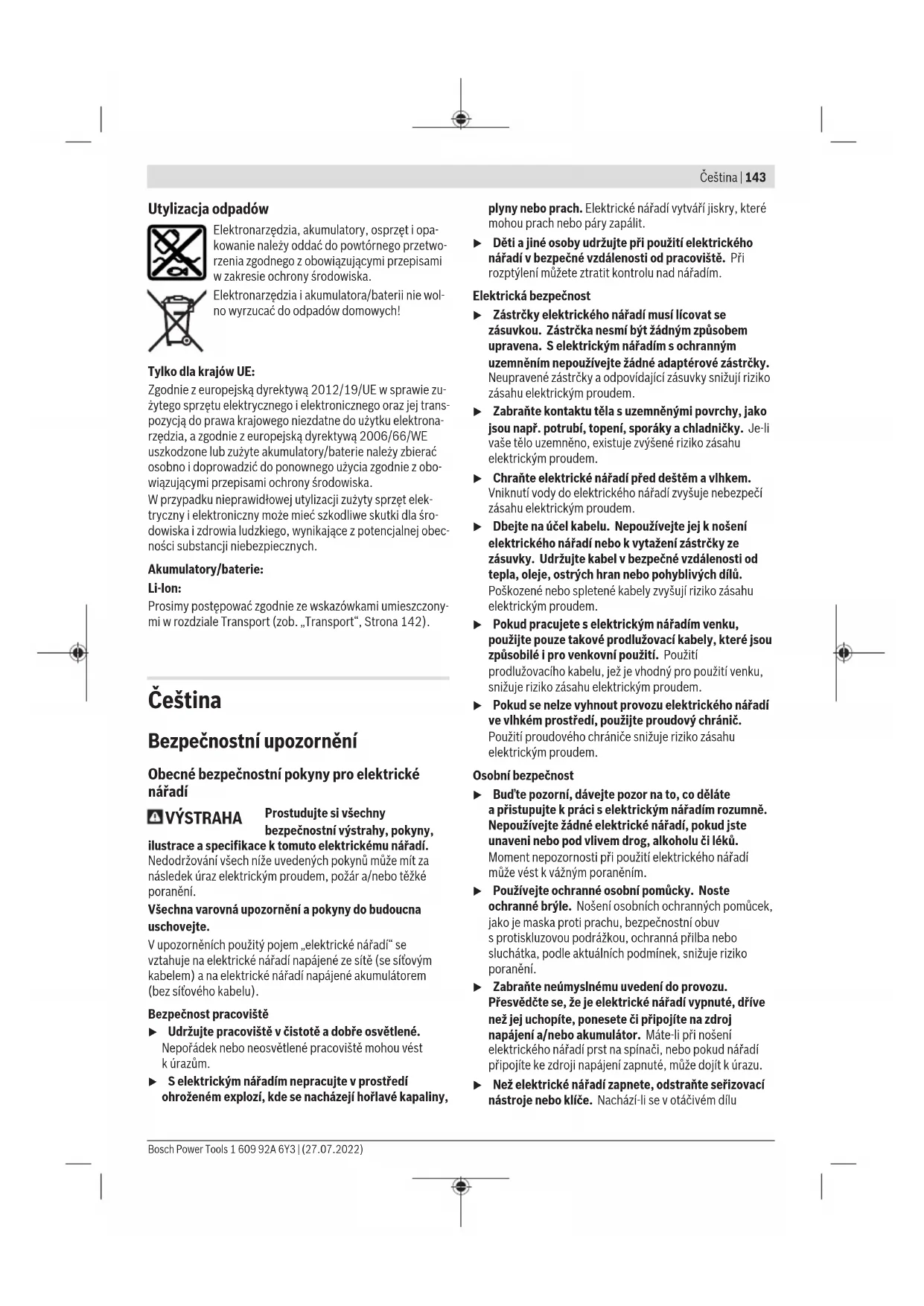

cs Původní návod k použivání

Bezpečnostní upozornění

Obecné bezpečnostní pokyny pro elektrické nářadí

VÝSTRAHA

Prostudujte si všechny bezpečnostní výstrahy, pokyny,

ilustrace a specifikace k tomuto elektrickému nářadí. Nedodržování všech níže uvedených pokynů může mít za následek úraz elektrickým proudem, požár a/nebo těžké poranění.

Všechna varovná upozornění a pokyny do budoucna uschovejte.

V upozorněních použitý pojem „elektrické nářadí“ se vztahuje na elektrické nářadí napájené ze sítě (se síťovým kabelem) a na elektrické nářadí napájené akumulátorem (bez síťového kabelu).

Bezpečnost pracoviště

▶ Udržujte pracoviště v čistotě a dobře osvětlené.
Nepořádek nebo neosvětlené pracoviště mohou vést k úrazům.
▶ S elektrickým nářadím nepracujte v prostředí ohroženém explozí, kde se nacházejí hořlavé kapaliny,

plyny nebo prach. Elektrické nářadí vytváří jiskry, které mohou prach nebo páry zapálit.

Děti a jiné osoby udržujte při použití elektrického nářadí v bezpečné vzdálenosti od pracoviště. Při rozptylení můžete ztratit kontrolu nad nářadím.

Elektrická bezpečnost

Zástrčky elektrického nářadí musí lícovat se zásuvkou. Zástrčka nesmí být žádným způsobem upravena. S elektrickým nářadím s ochranným uzemněním nepoužívejte žádné adaptérové zástrčky. Neupravené zástrčky a odpovídající zásuvky snižují riziko zásahu elektrickým proudem.
Zabraňte kontaktu těla s uzemněnými povrchy, jako jsou např. potrubí, topení, sporáky a chladničky. Je-li vaše tělo uzemněno, existuje zvýšené riziko zásahu elektrickým proudem.
▶ Chraňte elektrické nářadí před deštěm a vlhkem. Vniknutí vody do elektrického nářadí zvyšuje nebezpečí zásahu elektrickým proudem.
Dbejte na účel kabelu. Nepoužívejte jej k nošení elektrického nářadí nebo k vytažení zástrčky ze zásuvky. Udržujte kabel v bezpečné vzdálenosti od tepla, oleje, ostrých hran nebo pohyblivých dílů. Poškozené nebo spletené kabely zvyšují riziko zásahu elektrickým proudem.
▶ Pokud pracujete s elektrickým nářadím venku, použijte pouze takové prodlužovací kabely, které jsou způsobilé i pro venkovní použití. Použití prodlužovacího kabelu, jež je vhodný pro použití venku, snižuje riziko zásahu elektrickým proudem.
▶ Pokud se nelze vyhnout provozu elektrického nářadí ve vlhkém prostředí, použijte proudový chránič. Použití proudového chrániče snižuje riziko zásahu elektrickým proudem.

Osobní bezpečnost

▶ Bud'te pozorní, dávejte pozor na to, co děláte a přistupujte k práci s elektrickým nářadím rozumně. Nepoužívejte žádné elektrické nářadí, pokud jste unaveni nebo pod vlivem drog, alkoholu či léků. Moment nepozornosti při použití elektrického nářadí může vést k vážným poraněním.
Používejte ochranné osobní pomůcky. Noste ochranné brýle. Nošení osobních ochranných pomůcek, jako je maska proti prachu, bezpečnostní obuv s protiskluzovou podrážkou, ochranná přilba nebo sluchátka, podle aktuálních podmínek, snižuje riziko poranění.
Zabraňte neúmyslnému uvedení do provozu. Přesvědčte se, že je elektrické nářadí vypnuté, dříve než jej uchopíte, ponesete či připojíte na zdroj napájení a/nebo akumulátor. Máte-li při nošení elektrického nářadí prst na spínači, nebo pokud nářadí připojíte ke zdroji napájení zapnuté, může dojit k úrazu.
▶ Než elektrické nářadí zapnete, odstraňte seřizovací nástroje nebo klíče. Nachází-li se v otáčivém dílu

144 | Čeština

elektrického nářadí nějaký nástroj nebo klíč, může dojít k poranění.

▶ Nepřeceňujte své síly. Zajistěte si bezpečný postoj a udržujte vždy rovnováhu. Tím můžete elektrické nářadí v neočekávaných situacích lépe kontrolovat.
Noste vhodný oděv. Nenoste volný oděv ani šperky. Vlasy a oděv udržujte v bezpečné vzdálenosti od pohybujících se dílů. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny pohybujícími se díly.
Lze-li namontovat odsávací či zachycující přípravky, přesvědčte se, že jsou připojeny a správně použity. Odsávání prachu může snížit ohrožení prachem.
Dbejte na to, abyste při častém používání nářadí nebyli méně ostražití a nezapomínali na bezpečnostní zásady. Nedbalé ovládání může způsobit těžké poranění za zlomek sekundy.

Svědomité zacházení a používání elektrického nářadí

Elektrické nářadí nepřetěžujte. Pro svou práci použijte k tomu určené elektrické nářadí. S vhodným elektrickým nářadím budete pracovat v dané oblasti lépe a bezpečněji.
▶ Nepoužívejte elektrické nářadí, jestliže jej nelze spínačem zapnout a vypnout. Elektrické nářadí, které nelze ovládat spínačem, je nebezpečné a musí se opravit.
Než provedete seřízení elektrického nářadí, výměnu příslušenství nebo nářadí odložíte, vytáhněte zástrčku ze zásuvky a/nebo odstraňte odpojitelný akumulátor. Toto preventivní opatření zabráni neúmyslnému zapnutí elektrického nářadí.
Uchovávejte nepoužívané elektrické nářadí mimo dosah dětí. Nenechte nářadí používat osoby, které s ním nejsou seznámeny nebo nečetly tyto pokyny. Elektrické nářadí je nebezpečné, je-li používáno nezkušenými osobami.
Pečujte o elektrické nářadí a příslušenství svědomitě. Zkontrolujte, zda pohyblivé díly nářadí bezvadně fungují a nevzpřičují se, zda díly nejsou zlomené nebo poškozené tak, že by ovlivňovaly funkce elektrické nářadí. Poškozené díly nechte před použitím elektrického nářadí opravit. Mnoho úrazů má příčinu ve špatně udržovaném elektrickém nářadí.
▶ Řezné nástroje udržujte ostré a čisté. Pečlivě ošetřované řezné nástroje s ostrými řeznými hranami se méně vzpřičují a dají se snáze vést.
Používejte elektrické nářadí, příslušenství, nástroje apod. podle těchto pokynů. Respektujte přitom pracovní podmínky a prováděnou činnost. Použití elektrického nářadí pro jiné než určené použití může vést k nebezpečným situacím.
Udržujte rukojeti a úchopové plochy suché, čisté a bez oleje a maziva. Kluzké rukojeti a úchopové plochy neumožňují bezpečnou manipulaci a ovládání nářadí v neočekávaných situacích.

Použití a péče o akumulátorové nářadí

Akumulátory nabíjejte pouze v nabíječce, která je doporučena výrobcem. U nabíječky, která je vhodná pro určitý druh akumulátorů, existuje nebezpečí požáru, je-li používána s jinými akumulátory.
▶ Do elektrického nářadí používejte pouze k tomu určené akumulátory. Použití jiných akumulátorů může vést k poranění či požáru.
Nepoužívaný akumulátor uchovávejte v bezpečné vzdálenosti od kovových předmětů, jako jsou kancelářské sponky, mince, klíče, hřebíky, šrouby nebo jiné drobné kovové předměty, které mohou způsobit přemostění kontaktů. Zkrat mezi kontakty akumulátoru může mít za následek popáleniny nebo požár.
Při nesprávném použití může z akumulátoru vytéci kapalina. Nedotýkejte se jí. Při náhodném kontaktu opláchněte místo vodou. Pokud kapalina vnikne do očí, navštivte lékaře. Kapalina vytékající z akumulátoru může způsobit podráždění pokožky nebo popáleniny.
Nepoužívejte akumulátor nebo nářadí, které je poškozené či upravené. Poškozené nebo upravené akumulátory se mohou chovat nepředvídaně a způsobit požár, výbuch či poranění.
▶ Nevystavujte akumulátor nebo nářadí ohni či nadměrné teplotě. Vystavení ohni nebo teplotě nad 130 °C může způsobit výbuch.
Dodržujte všechny pokyny pro nabíjení a nenabíjejte akumulátor nebo nářadí mimo teplotní rozsah uvedený v pokynech. Nesprávné nabíjení nebo nabíjení při teplotách mimo uvedený rozsah může poškodit akumulátor a zvýšit riziko požáru.

Servis

▶ Nechte své elektrické nářadí opravit pouze kvalifikovaným odborným personálem a pouze s originálními náhradními díly. Tím bude zajištěno, že bezpečnost elektrického nářadí zůstane zachována.
Nikdy neprovádějte servis poškozených akumulátorů. Servis akumulátorů by měl provádět pouze výrobce nebo autorizovaná opravna.

Bezpečnostní upozornění pro kmitací pily

▶ Provádíte-li operaci, při které se může obráběcí příslušenství dostat do kontaktu se skrytou elektroinstalací, držte elektrické nářadí za izolované uchopovací plochy. Obráběcí příslušenství, které se dostane do kontaktu s vodičem pod napětím, může svými nechráněnými kovovými částmi vést elektrický proud a způsobit úraz obsluhy.
Pro zajištění a podporu obrobku na stabilní ploše použijte svorky nebo jiný praktický způsob. Držíte-li obrobek rukou nebo opírate o tělo, je nestabilní a může vést ke ztrátě kontroly.
Mějte ruce v dostatečné vzdálenosti od oblasti řezání. Nesahejte pod obrobek. Při kontaktu s pilovým listem hrozí nebezpečí poranění.

Elektronářadí ved'te proti obrobku pouze zapnuté. Jinak hrozí nebezpečí zpětného rázu, pokud se nástroj v obrobku vzpríčí.
Dbejte na to, aby základní deska při řezání bezpečně přiléhala. Vzpříčený pilový plátek se může zlomit nebo vést ke zpětnému rázu.
▶ Po ukončení práce elektronářadí vypněte a pilový plátek vytáhněte z řezu až tehdy, když se zastaví. Tím zabráníte zpětnému rázu a elektronářadí můžete bezpečně odložit.
▶ Než elektronářadí odložíte, počkejte, dokud se nezastaví. Nasazovací nástroj se může vzpříčit a vést ke ztrátě kontroly nad elektronářadím.
▶ Používejte pouze nepoškozené pilové plátky. Deformované nebo tupé pilové plátky mohou prasknout, negativně ovlivňovat řez nebo způsobit zpětný ráz.
▶ Po vypnutí nebrzděte pilový plátek bočním protitlakem. Pilový plátek se může poškodit, zlomit nebo způsobit zpětný ráz.
Elektrické nářadí používejte výhradně se základní deskou. Při pracích bez základní desky hrozí nebezpečí, že nebudete mít elektrické nářadí pod kontrolou.
Použijte vhodné detekční přístroje na vyhledání skrytých rozvodných vedení nebo kontaktujte místní dodavatelskou společnost. Kontakt s elektrickým vedením může vést k požáru a zásahu elektrickým proudem. Poškození vedení plynu může vést k výbuchu. Proniknutí do vodovodního potrubí způsobí věcné škody.
Při poškození a nesprávném použití akumulátoru mohou unikat výpary. Akumulátor může začít hořet nebo může vybouchnout. Zajistěte přívod čerstvého vzduchu a při potížích vyhledejte lékaře. Výpary mohou dráždit dýchací cesty.
▶ Neotvírejte akumulátor. Hrozí nebezpečí zkratu.
▶ Špičatými předměty, jako např. hřebíky nebo šroubováky, nebo působením vnější síly může dojít k poškození akumulátoru. Uvnitř může dojít ke zkratu a akumulátor může začít hořet, může z něj unikat kouř, může vybouchnout nebo se přehřát.
- Akumulátor používejte pouze v produktech výrobce. Jen tak bude akumulátor chráněný před nebezpečným přetížením.
Chraňte akumulátor před horkem, např. i před trvalým slunečním zářením, ohněm, nečistotami, vodou a vlhkostí. Hrozí nebezpečí výbuchu a zkratu.
Pozor! Při používání elektronářadí s Bluetooth ^ může docházet k rušení jiných přístrojů a zařízení, letadel a lékařských přístrojů (např. kardiostimulátorů, naslouchadel). Rovněž nelze zcela vyloučit negativní vliv na osoby a zvířata v bezprostředním okolí. Elektronářadí s Bluetooth ^ nepoužívejte v blízkosti lékařských přístrojů, čerpacích stanic, chemických zařízení, oblastí s nebezpečím výbuchu a oblastí trhacích prací. Elektronářadí s Bluetooth ^* nepoužívejte

v letadlech. Vyhněte se jeho používání po delší dobu v bezprostřední blízkosti svého těla.

Slovní ochranná známka Bluetooth® a grafická označení (loga) jsou zaregistrované obchodní značky a vlastnictví společnosti Bluetooth SIG, Inc. Na jakékoli používání této ochranné známky/těchto grafických označení společností Robert Bosch Power Tools GmbH se vztahuje licence.

Přečtěte si všechna bezpečnostní upozornění a všechny pokyny. Nedodržování bezpečnostních upozornění a pokynů může mít za následek úraz elektrickým proudem, požár a/nebo těžká poranění.

Řid'te se obrázky v přední části návodu k obsluze.

Použití v souladu s určeným účelem

Elektrické nářadí je určené k provádění dělicích řezů a výřezů do dřeva, plastu, kovu, keramických desek, gumy a laminátu/HPL (vysokotlakého laminátu) na pevném podkladu. Toto nářadí je vhodné pro přímé a krivkové řezy. Řidte se doporučením ohledně pilových plátků.

Data a nastavení elektrického nářadí lze z integrovaného Bluetooth ^ Low Energy Module pomocí bezdrátové technologie Bluetooth ^ přenášet mezi elektrickým nářadím a mobilním koncovým zařízením.

Zobrazené součásti

Číslování zobrazených součástí se vztahuje na zobrazení elektronářadí na stránce s obrázky.

(1) Rukojeť (izolovaná plocha pro uchopení)
(2) Uživatelské rozhraní
(3) Ukazatel chytrého telefonu (uživatelské rozhraní)
(4) Ukazatel ASC (uživatelské rozhraní) (GST 18V-155 SC)
(5) Ukazatel stavu elektrického nářadí (uživatelské rozhraní)
(6) Ukazatel pracovního světla (uživatelské rozhraní)
(7) Tlačítko pracovního světla (uživatelské rozhraní)
(8) Ukazatel stupně počtu zdvihů (uživatelské rozhraní)
(9) Tlačitko předvolby počtu zdvihů (uživatelské rozhraní)

(10) Akumulátor ^a)

(11) Odjišťovací tlačítko akumulátoru ^a)

(12) Odjištovací tlačitko odsávacího hrdla

(13) Základní deska

(14) Plastová kluzná deska

(15) Vedení pilového plátku

(16) Pilový plátek

(18) Upínání pilového plátku

146 | Čeština

(19) Páčka SDS pro odjištění pilového plátku
(20) Pracovní světlo
(21) Vypínač
(22) Nastavovací páčka předkmitu
(23) Spínač přípravku na ofukování třísek
(24) Otvor pro nastavení vedení pilového plátku
(25) Blokování zapnutí vypínače (GST 18V-155 BC)
(26) Klíč na vnitřní šestihran
(27) Chranič proti otřepům
(28) Kryt pro odsávání

(29) Odsávací hrdlo
(30) Odsávací hadice ^a)
(31) Vedení podélného dorazu
(32) Zajišťovací šroub podélného dorazu ^a)
(33) Podélný doraz ^a)
(34) Vodicí kolejnice ^a)
(35) Adaptér pro vodicí kolejnici ^a)
(36) Přípravek pro řezání kruhů ^a)

a) Zobrazené nebo popsané příslušenství nepatří k standardnímu obsahu dodávky. Kompletní příslušenství naleznete v našem programu příslušenství.

Technické údaje

Akumulátorová přímočará pila GST 18V-155 SC GST 18V-155 BC
Číslo zboží	3 601 EB0 0.. 3 601 EB1 0..
Jmenovité napětí V= 18 18
Počet volnoběžných zdvihů n_0 min	^-1	800-3800 0-3800
Zdvih mm 26 26
Max. hloubka řezu
– do dřeva mm 155 155
– do hliníku mm 20 20
– do oceli (nelegované) mm 10 10
Hmotnost podle EPTA-Procedure 01:2014 kg 2,3-3,3		^A) 2,3-3, 3^A)
Doporučená teplota prostředí při nabíjení	°C	0 až +350 až +35
Dovolená teplota prostředí při provozu ^B) a při skladování	°C	-20 až +50-20 až +50
Doporučené akumulátory		GBA 18V...GBA 18V...ProCORE18V...ProCORE18V...
Doporučené nabíječky		GAL 18...GAL 18...GAX 18...GAL 36...GAL 36...

Přenos dat

Bluetooth®(C)		Bluetooth® 4.2(Low Energy)	Bluetooth® 4.2(Low Energy)
Max. dosah signáluD)	m 30 30
Provozní frekvenční rozsah	MHz	2400-2483,5	2400-2483,5
Vysílací výkon max.	mW	< 1	< 1

A) V závislosti na použitém akumulátoru
B) Omezený výkon při teplotách <0 °C.
C) Mobilní koncová zařízení musí být kompatibilní se zařízeními Bluetooth ^* -Low-Energy (verze 4.2) a podporovat Generic Access Profile (GAP).
D) Dosah se může výrazně lišit podle vnějších podmínek, včetně použitého přijimače. Uvnitř uzavřených prostorů a vlivem kovových bariér (např. zdí, regálů, kufrů) může být dosah Bluetooth® výrazně menší.

Informace o hluku a vibracích

		GST 18V-155 SC GST 18V-155 BC
Hodnoty hlučnosti zjištěné podle EN 62841-2-11.
Hlučnost elektrického nářadí při použití váhového filtru A činí typicky:
Hladina akustického tlaku	dB(A)	89 89
Hladina akustického výkonu	dB(A)	100 100

	GST 18V-155 SC GST 18V-155 BC
Nejistota K dB		5	5
Noste chrániče sluchu!
Celkové hodnoty vibrací ah(součet vektorů tří os) a nejistota K zjištěné podle EN 62841-2-11:
Řezání dřevotřískové desky s pilovým plátkem T 144 DP:
ah,B	m/s2	8	8
K m/s	2	1,5 1,5
řezání kovového plechu s pilovým plátkem T 118 AF (se stupněm zdvihu 4):
ah,M	m/s2	7	5
K m/s	2	1,5 1,5

Úroveň vibrací a úroveň hluku, které jsou uvedené v těchto pokynech, byly změřeny pomocí normované měřicí metody a lze je použít pro vzájemné porovnání elektronářadí. Hodí se i pro předběžný odhad zatížení vibracemi a hlukem.

Uvedená úroveň vibrací a úroveň hluku reprezentuje hlavní použití elektronářadí. Pokud se ovšem bude elektronářadí používat pro jiné práce, s jinými nástroji nebo s nedostatečnou údržbou, může se úroveň hluku a úroveň vibrací lišit. To může zatižení vibracemi a hlukem po celou pracovní dobu zřetelně zvýšit.

Pro přesný odhad zatížení vibracemi a hlukem by měly být zohledněny i doby, kdy je nářadí vypnuté nebo běží, ale ve skutečnosti se nepoužívá. To může zatížení vibracemi a hlukem po celou pracovní dobu výrazně snížit.

Stanovte dodatečná bezpečnostní opatření k ochraně obsluhy před účinky vibrací, jako je např. údržba elektronářadí a nástrojů, udržování teplých rukou, organizace pracovních procesů.

Akumulátor

Bosch prodává akumulátorové elektrické nářadí i bez akumulátoru. Na obale je uvedené, zda je součástí dodávky elektrického nářadí akumulátor.

Nabíjení akumulátoru

Používejte pouze nabíječky uvedené v technických údajích. Jen tyto nabíječky jsou přizpůsobené pro lithium-ionotový akumulátor používaný s vaším elektronářadím.

Upozornění: Lithium-iontové akumulátory se na základě mezinárodních dopravních předpisů dodávají částečně nabité. Aby byl zaručen plný výkon akumulátoru, před prvním použitím akumulátor úplně nabijte.

Nasazení akumulátoru

Vložte nabitý akumulátor do uchycení akumulátoru tak, aby citelně zaskočil.

Vyjmutí akumulátoru

Pro vyjmutí akumulátoru stiskněte odjišťovací tlačítko a vytáhněte akumulátor. Nepoužívejte přitom násilí.

Akumulátor je opatřený 2 stupní zajištění, které mají zabránit vypadnutí akumulátoru při neúmyslném stisknutí odjišťovacího tlačítka. Pokud je akumulátor nasazený do elektrického nářadí, drží ho v příslušné poloze pružina.

Ukazatel stavu nabití akumulátoru

Zelené LED ukazatele stavu nabití akumulátoru indikují stav nabití akumulátoru. Z bezpečnostních důvodů je zjištění stavu nabití možné pouze při vypnutém elektronářadí.

Pro zobrazení stavu nabití stiskněte tlačitko ukazatele stavu nabití nebo . de to možné také při vyjmutém akumulátoru.

Pokud po stisknutí tlačítka ukazatele stavu nabití nesvítí žádná LED, je akumulátor vadný a musí se vyměnit.

Stav nabití akumulátoru se zobrazuje také na uživatelském rozhraní (viz „Ukazatele stavu“, Stránka 149).

Typ akumulátoru GBA 18V...

LED Kapacita

Trvale svítí 3 zelené 60–100 %
Trvale svítí 2 zelené 30–60 %
Trvale svítí 1 zelená 5–30 %
Bliká 1 zelená 0–5 %

Typ akumulátoru ProCORE18V...

LED Kapacita

Trvale svítí 5 zelených 80–100 %
Trvale svítí 4 zelené 60–80 %
Trvale svítí 3 zelené 40–60 %
Trvale svítí 2 zelené 20–40 %
Trvale svítí 1 zelená 5–20 %
Bliká 1 zelená 0–5 %

148 | Čeština

Upozornění pro optimální zacházení s akumulátorem

Akumulátor chraňte před vlhkostí a vodou.

Akumulátor skladujte pouze v teplotním rozmezí od -20 °C do 50 °C. Nenechávejte akumulátor ležet např. v létě v autě. Příležitostně vyčistěte větrací otvory akumulátoru měkkým, čistým a suchým štětcem.

Výrazně kratší doba chodu po nabití ukazuje, že je akumulátor opotřebovaný a musí se vyměnit.

Dodržujte pokyny pro likvidaci.

Montáž

▶ Před každou prací na elektronářadí (např. údržba, výměna nástrojů) a při jeho přepravě a uskladnění vyjměte akumulátor. Při neúmyslném stisknutí vypínače hrozí nebezpečí poranění.

Nasazení/výměna pilového plátku

Při montáži nebo výměně nástroje noste ochranné rukavice. Nástroje jsou ostré a při delším používání se mohou zahřívat.

Výběr pilového plátku

Přehled doporučených pilových plátků naleznete na konci tohoto návodu. Používejte pouze pilové plátky s jedním výstupkem (stopka T). Pilový plátek by neměl být delší, než je pro daný řez nutné.

Pro řezání úzkých křivek používejte úzké pilové plátky.

Nasazení pilového plátku a přizpůsobení vedení pilového plátku (viz obrázky A–B)

▶ Před nasazením pilového plátku očistěte stopku. Znečistěnou stopku nelze spolehlivě upevnit.

Případně sejměte kryt (28).

Zatáhněte páčku SDS (19) až nadoraz dopředu a podržte ji tam. Zasuňte pilový plátek (16), zuby ve směru řezu, do upínání pilového plátku (18) tak, aby zaskočil.

Při nasazování pilového plátku dbejte na to, aby byl pilový plátek nasazený mezi čelistmi vedení pilového plátku (15).

Zkontrolujte, zda je pilový plátek řádně upevněný. Volný pilový plátek může vypadnout a poranit vás.

Pro dosažení dobrého výsledku řezání by měly čelisti vedení pilového plátku (15) co možná nejbliže doléhat k pilovému plátku (16), aniž by byl pilový plátek sevřený. Pro přizpůsobení vzdálenosti podle tloušťky pilového plátku můžete jednu čelist vedení pilového plátku přestavit.

Nasad'te klíč na vnitřní šestihran (26) do nastavovacího otvoru (24) v základní desce. Otáčejte klíčem na vnitřní šestihran podle značky vedle nastavovacího otvoru (po směru hodinových ručiček: zmenšení vzdálenosti; proti směru hodinových ručiček: zvětšení vzdálenosti). Ujistěte se, že se pilový plátek stále ještě může volně pohybovat.

Vyjmutí pilového plátku (viz obrázek C)

Zatáhněte páčku SDS (19) až nadoraz dopředu a vyjměte pilový plátek (16).

Chranič proti otřepům (viz obrázek D)

Chránič proti otřepům (27) (příslušenství) může zabránit vytrhávání povrchu při řezání dřeva. Chránič proti otřepům lze používat pouze u určitých typů pilových plátků.

Nasad'te chránič proti otrépům (27) zepředu do základní desky (13).

Odsávání prachu/třísek

Prach z materiálů, jako jsou nátěry s obsahem olova, některé druhy dřeva, minerály a kov, může být zdraví škodlivý. Kontakt s prachem nebo vdechnutí mohou u pracovníka nebo osob nacházejících se v blízkosti vyvolat alergické reakce a/nebo onemocnění dýchacích cest.

Určitý prach, jako dubový nebo bukový prach, je pokládán za karcinogenní, zvláště ve spojení s přídavnými látkami pro ošetření dřeva (chromát, ochranné prostředky na dřevo).

Materiál obsahující azbest smějí opracovávat pouze specialisté.

- Pokud možno používejte pro daný materiál vhodné odsávání prachu.

- Zajistěte dobré větrání pracoviště.

- Je doporučeno nosit ochrannou dýchací masku s třídou filtru P2.

Dodržujte předpisy pro obráběné materiály platné v příslušné zemi.

Zabraňte hromadění prachu na pracovišti. Prach se může lehce vznítit.

Kryt (viz obrázek E)

Než připojíte elektronářadí k odsávání prachu, namontujte kryt (28).

Nasad'te kryt (28) (příslušenství) s držákem z boku na ochranu proti dotyku (17). Na druhé straně ochrany proti dotyku kryt pevně zatlačte tak, aby držák zaskočil na ochranu proti dotyku.

Při práci bez odsávání prachu ochranný kryt (28) sejměte. Za tímto účelem uchopte ochranný kryt na jedné straně a stáhněte ho dopředu z ochrany proti dotyku (17).

Připojení odsávání prachu (viz obrázky F–H)

Před nasazováním nebo odstraňováním odsávacího hrdla vyjměte akumulátor (10).

Nasad'te odsávací hrdlo (29) do výřezu v základní desce (13).

Nasad'te odsávací hadici (30) (příslušenství) na odsávací hrdlo (29). Připojte odsávací hadici (30) k vysavači (příslušenství).

Přehled připojení k různým vysavačům najdete na konci tohoto návodu.

Po připojení odsávání prachu vypněte přípravek na ofukování třísek.

Vysavač musí být vhodný pro řezaný materiál.

Při odsávání obzvlášť zdraví škodlivého, karcinogenního nebo suchého prachu použijte speciální vysavač.

Pro opětovné odstranění odsávacího hrdla (29) stiskněte odjišťovací tlačítko (12) a vytáhněte odsávací hrdlo ze základní desky (13).

Provoz

Druhy provozu

▶ Před každou prací na elektronářadí (např. údržba, výměna nástrojů) a při jeho přepravě a uskladnění vyjměte akumulátor. Při neúmyslném stisknutí vypínače hrozí nebezpečí poranění.

Nastavení předkmitu

Ve čtyřech stupních nastavitelný předkmit umožňuje optimální přizpůsobení rychlosti řezu, řezného výkonu a vzhledu řezu řezanému materiálu.

Nastavovací páčkou (22) můžete nastavit předkmit i za provozu.

Stupeň 0 žádný předkmit

Stupeň I malý předkmit

Stupeň II střední předkmit

Stupeň III (MAX) velký předkmit

Optimální stupeň předkmitu pro příslušné použití lze zjistit praktickou zkouškou. Přitom platí následující doporučení:

• Předkmit zvolte tím menší, resp. předkmit zcela vypněte, čím jemnější a čistší má být hrana řezu.
• Při řezání tenkých obrobků (např. plechů) předkmit vypněte.
• Při řezání tvrdých materiálů (např. oceli) pracujte s malým předkmitem.
• V měkkých materiálech a při řezání dřeva můžete pracovat s maximálním předkmitem.

Přípravek na ofukování třísek

Pomocí proudu vzduchu přípravku na ofukování třísek se z místa řezu odstraňují třísky.

Zapnutí připravku na ofukování třisek: Při pracích s velkým úběrem ve dřevě, plastu apod. stiskněte vypínač (23) do polohy I.

Vypnutí přípravku na ofukování třísek: Při pracích v kovu a při připojeném odsávání prachu stiskněte vypínač (23) do polohy 0.

Uvedení do provozu

Zapnutí a vypnutí (GST 18V-155 SC)

Zajistěte, abyste mohli ovládat spínač, aniž byste pustili rukojet.

Pro zapnutí elektrického nářadí posuňte pravý nebo levý vypínač (21) až nadoraz dopředu a poté ho uvolněte.

Ukazatele stavu

Upozornění: Při zapnutí se musí vypínač (21) podržet stisknutý směrem dopředu o něco déle než při vypnutí, aby se zabránilo neúmyslnému zapnutí.

Pro vypnutí elektrického nářadí posuňte pravý nebo levý vypínač (21) znovu až nadoraz dopředu a poté ho uvolněte.

Zapnutí/vypnutí a regulace počtu zdvihů (GST 18V-155 BC)

Pro zapnutí elektrického nářadí nejprve stiskněte blokování zapnutí (25) vedle symbolu aleaktivujte ho tak. Poté stiskněte vypínač (21) a držte ho stisknutý.

Počet zdvihů zapnutého elektronářadí můžete plynule regulovat tím, jak moc stisknete vypínač (21).

Mírným stisknutím vypínače (21) dosáhnete nízkého počtu zdvihů. Se vzrůstajícím tlakem se počet zdvihů zvyšuje.

Maximální počet zdvihů závisí na stupni počtu zdvihů, který je nastavený v uživatelském rozhraní.

Pro vypnutí elektrického nářadí uvolněte vypínač (21).

Aktivujte blokování zapnutí (25) stisknutím blokování zapnutí vedle symbolu

Vypnutí při nárazu

Integrované vypnutí při nárazu vypne elektrického nářadí při pádu na zem.

Jestliže došlo k aktivaci vypnutí při nárazu, stavová kontrolka (5) bliká červeně. Informace o důvodu vypnutí najdete v aplikaci Bosch Toolbox.

Opětovné zapnutí elektrického nářadí:

– GST 18V-155 SC: Posuňte pravý nebo levý vypínač (21) dvakrát až nadoraz dopředu a poté ho uvolněte.

– GST 18V-155 BC: Stiskněte vypínač (21) a držte ho stisknutý.

Vypnutí při nárazu můžete deaktivovat v aplikaci Bosch Toolbox.

Uživatelské rozhraní

Uživatelské rozhraní slouží:

– pro zobrazení stavu elektrického nářadí
– pro zapnutí/vypnutí pracovního světla
– pro předvolbu/regulaci počtu zdvihů
– pro ovládání ASC při stupni počtu zdvihů 6 (GST 18V-155 SC, při továrním nastavení)
– pro signalizaci varování v aplikaci (ochrana před tepelným přetížením, vypnutí při nárazu)

- Elektrické nářadí vypnuté -

Zelený Elektrické nářadí zapnuté a připravené k provozu –

Žlutý Dosažena kritická teplota Vyjměte pilový plátek a nechte elektrické nářadí

pro vychladnutí cca 3 min běžet s maximálním počtem zdvihů.

150 | Čeština

Barva ukazatele Význam Odstranění stavu (5)

Akumulátor je téměř vybitý Nabijte akumulátor.
Červený Elektrické nářadí je přehřáté. Nechte elektrické nářadí vychladnout.
Vybitý akumulátor Nabijte akumulátor.
Bliká červeně Aktivovalo se vypnutí při nárazu Přečtěte si hlášení na mobilním koncovém zařízení.
Modrý Elektrické nářadí je přes Bluetooth® spojené s mobilním koncovým zařízením	-
Bliká modře Přenos dat -

Zapnutí/vypnutí LED pracovního světla

Pro zapnutí resp. vypnutí pracovního světla (20) podržte stisknuté tlačitko pracovního světla (7), dokud se na ukazateli pracovního světla (6) nezobrazi požadovaný stav.

Nedívejte se přímo do pracovního osvětlení, může vás oslnit.

Předvolba počtu zdvihů

Pomocí tlačítka pro předvolbu počtu zdvihů (9) můžete zvolit počet zdvihů a měnit ho během provozu. Stiskněte tlačítko pro předvolbu počtu zdvihů tolikrát, dokud se na ukazateli stupně počtu zdvihů (8) nezobrazí požadovaný stupeň. Při vypnutí elektrického nářadí se uloží naposledy nastavený stupeň počtu zdvihů.

Dostupné stupně počtu zdvihů:

- GST 18V-155 SC: stupeň počtu zdvihů 1–6 a navíc stupeň počtu zdvihů 6 s ASC (svítí ukazatel ASC (4))

- GST 18V-155 BC: stupeň počtu zdvihů 1–6; počet zdvihů lze navíc pomocí vypínače (21) regulovat až na maximální počet zdvihů nastaveného stupně

Jak hodnoty, tak i počet prednastavených stupňů zdvihu můžete změnit v aplikaci Bosch Toolbox.

Požadovaný počet zdvihů je závislý na materiálu a pracovních podmínkách a lze ho zjistit praktickou zkouškou.

Snížení počtu zdvihů doporučujeme při řezání plastu a kovu.

Regulace počtu zdvihů pomocí ASC (Adaptive Speed Control) (GST 18V-155 SC)

Pro co možná nejpřesnější naříznutí se může počet zdvihů pomocí ASC před nasazením pilového plátku na obrobek automaticky snížit. Jakmile se pilový plátek dotkne obrobku, počet zdvihů se automaticky zvýší na nastavený stupeň počtu zdvihů.

Při továrním nastavení je stupeň počtu zdvihů 6 k dispozici s nebo bez ASC. Pro provoz s ASC stiskněte tlačítko předvolby počtu zdvihů (9) tolikrát, dokud se nerozsvítí ukazatel ASC (4) a nezobrazí se A na ukazateli stupně počtu zdvihů (8).

V aplikaci Bosch Toolbox můžete ASC zapnout nebo vypnout také pro další stupně počtu zdvihů. Při změněném nastavení svítí při zapnutém ASC pouze ukazatel ASC (4), na ukazateli stupně počtu zdvihů (8) nesvítí A.

Pracovní pokyny

▶ Před každou prací na elektronářadí (např. údržba, výměna nástrojů) a při jeho přepravě a uskladnění vyjměte akumulátor. Při neúmyslném stisknutí vypínače hrozí nebezpečí poranění.

▶ Pokud se pilový plátek zablokuje, elektronářadí okamžitě vypněte.

Při opracování malých nebo tenkých obrobků používejte vždy stabilní podklad.

Před řezáním dřeva, dřevotřískových desek, stavebních materiálů atd. zkontrolujte, zda se v nich nenacházejí cizí tělesa, jako hřebíky, šrouby apod., a případně je odstraňte. Přímočaré pily jsou určené hlavně pro obloukové řezy. Sortiment Bosch navíc obsahuje také příslušenství, které umožňuje přímé řezy nebo řezání kruhů (podle modelu přímočaré pily např. podélný doraz, vodicí kolejnice nebo přípravek pro řezání kruhů).

Ručně vedené přímočaré pily mají v zásadě sklon „ujíždět“, to znamená, že za určitých okolností nemusí být zabezpečená přesnost úhlu a řezu. Rozhodující faktory, které ovlivňují přesnost, jsou tlouštka pilového plátku, délka řezu a hustota a tlouštka materiálu obrobku.

Vždy proto provedte zkušební řezy, pomocí kterých zjistíte, zda výsledek řezu se zvoleným systémem odpovídá vašim požadavkům.

Podélný doraz (příslušenství) (viz obrázek I)

Při práci s podélným dorazem (33) smí tlouštka obrobku činit maximálně 30 mm.

Povolte zajišťovací šroub (32) a prostrčte stupnici podélného dorazu vedením (31) v základní desce. Nastavte požadovanou šířku řezu jako hodnotu stupnice na vnitřní hraně základní desky. Utáhněte zajišťovací šroub (32).

Adaptér pro vodicí kolejnici (příslušenství) (viz obrázek J)

Adaptér pro vodicí kolejnici (35) je zapotřebí:

– pro přímé řezy za pomoci vodicí kolejnice (34) (příslušenství)

– pro řezání kruhů pomocí přípravku pro řezání kruhů (36) (příslušenství)

Zajistěte, aby byla na základní desce (13) namontovaná plastová kluzná deska (14). Nasad'te elektrické nářadí do adaptéru pro vodicí kolejníci (35).

Při použití adaptéru pro vodicí kolejnici se říd'te návodem k obsluze tohoto adaptéru.

Přípravek pro řezání kruhů (příslušenství) (viz obrázek K)

Pomocí přípravku pro řezání kruhů (36) a adaptéru pro vodicí kolejnici (35) lze řezat přesné kruhy. Při použití přípravku pro řezání kruhů se řídte návodem k obsluze tohoto přípravku.

Chladicí/mazací prostředek

Pří řezání kovu byste měli kvůli zahřátí materiálu nanést podél řezné čáry chladící, resp. mazací prostředek.

Funkce konektivity

Systémové předpoklady pro používání aplikace

Systémové předpoklady

Mobilní koncové zařízení(tablet, chytrý telefon)

Android 6.0 (a vyšší)iOS 11 (a vyšší)

Instalace a nastavení aplikace

Pro používání funkcí konektivity musíte nejprve instalovat – podle příslušného koncového zařízení – specifickou aplikaci.

- Aplikaci si stáhněte v příslušném obchodě s aplikacemi (Apple App Store, Google Play Store). Upozornění: Předpokladem je uživatelský účet v příslušném obchodě s aplikacemi.

Název aplikace iOS Android

Bosch Toolbox

- Poté zvolte v aplikaci položku nabídky MyTools nebo Connectivity.

- Na displeji vašeho mobilního koncového zařízení se budou zobrazovat všechny další kroky pro spojení elektrického nářadí s koncovým zařízením.

Přenos dat přes Bluetooth®

Integrovaný Bluetooth® Low Energy Module vysílá v pravidelných intervalech signál. V závislosti na prostředí to může vyžadovat několik vysílacích intervalů, než bude elektrické nářadí rozpoznáno. Pokud není elektrické nářadí rozpoznáno, zkontrolujte následující:

– Není vzdálenost od mobilního zařízení příliš velká? Zmenšete vzdálenost mezi mobilním koncovým zařízením a elektrickým nářadím.
- Vypněte a znovu zapněte Bluetooth® na mobilním koncovém zařízení. Zkontrolujte, zda nyní dojde k rozpoznání elektrického nářadí.

Funkce ve spojení s elektrickým nářadím

Ve spojení s Bluetooth® Low Energy Module jsou pro elektrické nářadí k dispozici následující funkce konektivity:

• Registrace a personalizace
• Kontrola stavu, varovná hlášení
  – Všeobecné informace a nastavení
• Správa
• Programování stupňů počtu zdvihů
• Zapnutí/vypnutí a regulace ASC (GST 18V-155 SC)
  – Varovná hlášení (ochrana proti tepelnému přetížení, vypnutí při nárazu)

Údržba a servis

Údržba a čištění

▶ Před každou prací na elektronářadí (např. údržba, výměna nástrojů) a při jeho přepravě a uskladnění vyjměte akumulátor. Při neúmyslném stisknutí vypínače hrozí nebezpečí poranění.

▶ Udržujte elektronářadí a větrací otvory čisté, aby pracovalo dobře a bezpečně.

Pravidelně čistěte upínání pilového plátku. Za tímto účelem vyjměte z nářadí pilový plátek a nářadím lehce poklepejte o rovnou plochu.

Silné znečištění elektronářadí může vést k poruchám funkce. Silně prašné materiály proto neřezejte zespoda nebo nad hlavou.

Pokud se výstupní otvor prachu ucpe, vypněte elektronářadí, sejměte odsávání prachu a odstraňte prach a třísky.

Zákaznická služba a poradenství ohledně použití

Zákaznická služba zodpoví vaše dotazy k opravě a údržbě vašeho výrobku a též k náhradním dílům. Rozkladové výkresy a informace o náhradních dílech najdete také na: www.bosch-pt.com

V případě dotazů k našim výrobkům a příslušenství vám ochotně pomůže poradenský tým Bosch.

V případě veškerých otázek a objednávek náhradních dílů bezpodmínečně uved'te 10místné věcné číslo podle typového štítku výrobku.

Czech Republic

Robert Bosch odbytová s.r.o.

Na www.bosch-pt.cz si si můžete objednat opravu Vašeho stroje nebo náhradní díly online.

Další adresy servisů najdete na:

Doporučené lithium-iontové akumulátory podléhají požadavkům zákona o nebezpečných nákladech. Tyto akumulátory mohou být bez dalších podmínek přepravovány uživatelem po silnici.

Při zasílání prostřednictvím třetí osoby (např.: letecká přeprava nebo spedice) je třeba brát zřetel na zvláštní požadavky na balení a označení. Zde musí být při přípravě zásilky nezbytně přizván expert na nebezpečné náklady. Akumulátory zasílejte pouze tehdy, pokud není poškozený kryt. Otevřené kontakty přelepte lepicí páskou a akumulátor zabalte tak, aby se v obalu nemohl pohybovat. Dodržujte také případné další národní předpisy.

Likvidace

Elektronářadí, akumulátory, příslušenství a obaly se musí odevzdat k ekologické recyklaci.

Elektronářadí a akumulátory/baterie nevyhazujte do domovního odpadu!

Pouze pro země EU:

Podle evropské směrnice 2012/19/EU o odpadních elektrických a elektronických zařízeních a jejího provedení ve vnitrostátním právu se musí již nepoužitelné elektrické nářadí a podle evropské směrnice 2006/66/ES vadné nebo opotřebované akumulátory/baterie shromažďovat odděleně a odevzdat k ekologické recyklaci.

Při nesprávné likvidaci mohou odpadní elektrická a elektronická zařízení kvůli případnému obsahu nebezpečných látek poškodit životní prostředí a lidské zdraví.

Akumulátory/baterie:

Lithium-iontové:

Dodržujte pokyny uvedené v části Přeprava (viz „Přeprava“, Stránka 152).

Slovenčina

Bezpečnost na pracovisku

Bezpečnost na pracovisku

Starostlivé používanie elektrického náradia

GST 18V-155 SC GST 18V-155 BC
Hodnoty emisií hluku zistené podl'a EN 62841-2-11.
Hladina akustického tlaku elektrického náradia pri použití váhového filtra A je typicky:

Hladina akustického tlaku dB(A)	89 89
Hladina akustického výkonu dB(A)	100 100
Neistota K dB	5	5

Noste prostriedky na ochranu sluchu!

Stlačte tlačidlo pre indikáciu stavu nabitia ©alebo, naby sa zobrazil stav nabitia. Je to možné aj vtedy, ked je akumulátor vybratý.

Výber pílového listu

Pred vložením očistite stopku pilového listu. Znečistená stopka sa nedá bezpečne a spoľahlivo upevnit.

Potiahnite SDS páčku (19) dopredu až na doraz a držte ju tam. Posúvajte pilový list (16) zubami v smere rezu, až kým nezaskočí do uchytenia pílového listu (18).

▶ Skontrolujte pevné osadenie pilového listu. Vol'ný pilový list by mohol vypadnúť a poranít vás.

Potiahnite SDS páčku (19) dopredu až na doraz a pílový list (16) vyberte von.

Ak chcete opat' odobra' odsávací nátrubok (29), stlačte odistovacie tlačidlo (12) a vytiahnite odsávací nátrubok zo základnej dosky (13).

Prevádzka

Druhy prevádzky

Zaistite, aby ste mohli ovládat' vypínač bez toho, že by ste pustili rukovát.

Miernym tlakom na vypínač (21) dosiahnete nízky počet zdvihov. S rastúcim tlakom sa počet zdvihov zvyšuje.

Na vypnutie elektrického náradia uvol'nite vypínač (21).

- GST 18V-155 BC: Stlačte vypínač (21) a držte ho stlačený.

- zobrazenie stavu elektrického náradia,

– predvol'bu/ovládanie frekvencie zdvihov,

- ovládanie ASC pri stupni frekvencie zdvihov 6 (GST 18V-155 SC, pri výrobnom nastavení),

Tlačidlom predvol'by frekvencie zdvihov (9) môžete predvolit a počas prevádzky menit' frekvenciu zdvihov. Stláčajte tlačidlo predvol'by frekvencie zdvihov dovtedy, kým sa na indikácii stupňa frekvencie zdvihov (8) nezobrazí želaný

stupeň frekvencie zdvihov. Pri vypnutí elektrického náradia sa naposledy nastavený stupeň frekvencie zdvihov uloží.

Dostupné stupne frekvencie zdvihov:

- GST 18V-155 SC: stupeň frekvencie zdvihov 1–6 a stupeň frekvencie zdvihov 6 s ASC (indikácia ASC (4) svieti)

- GST 18V-155 BC: stupeň frekvencie zdvihov 1–6; frekvenciu zdvihov možno regulovať pomocou vypínača (21) až na maximálnu frekvenciu zdvihov nastaveného stupňa frekvencie zdvihov

160 | Slovenčina

Pre čo možno najpresnejší rez možno pred priložením pílového listu na obrobok automaticky znížit frekvenciu zdvihov pomocou ASC. Ked' sa pílový list dotkne obrobku, frekvencia zdvihov sa automaticky zvýši na nastavený stupeň frekvencie zdvihov.

Preto pomocou skúšobného rezu vždy skontrolujte, či výsledný rez zvoleného systému zodpovedá vašim požiadavkám.

Pri použití adaptéra vodiacej lišty dodržujte jeho návod na obsluhu.

Pomocou vyrezávača kruhov (36) a adaptéra vodiacej lišty (35) možno robiť presné kruhové rezy. Pri použití vyrezávača kruhov dodržujte jeho návod na obsluhu.

Chladiaci/mazací prostriedok

Pri rezaní kovu by ste mali kvôli zahrievaniu materiálu naniest pozdlž linie rezu chladiaci, resp. mazací prostriedok.

Funkcie konektivity

Ak by sa otvor na výstup prachu upchal, vypnite elektrické náradie, odoberte odsávanie prachu a odstráněte prach a pili- ny či triesky.

Neodhadzujte ručné elektrické náradie ani akumulátory/batérie do komunálneho odpadu!

Len pre krajiny EÚ:

Varnost na delovnem mestu

Upoštevajte navodila v poglavju „Transport“ (glejte „Transport“, Stran 256).

Hrvatski

Sigurnosne napomene

Uobičajena sigurnosna upozorenja za električne alate

⚠️ UPOZORENJE Pročitajte sva sigurnosna upozorenja, upute, ilustracije i

specifikacije koje se isporučuju s ovim električnim alatom. Nepoštivanje dolje navedenih uputa može uzrokovati električni udar, požar i/ili ozbiljne ozljede.
