MANUAL DE UTILIZADOR GST 18V155 SC Professional BOSCH

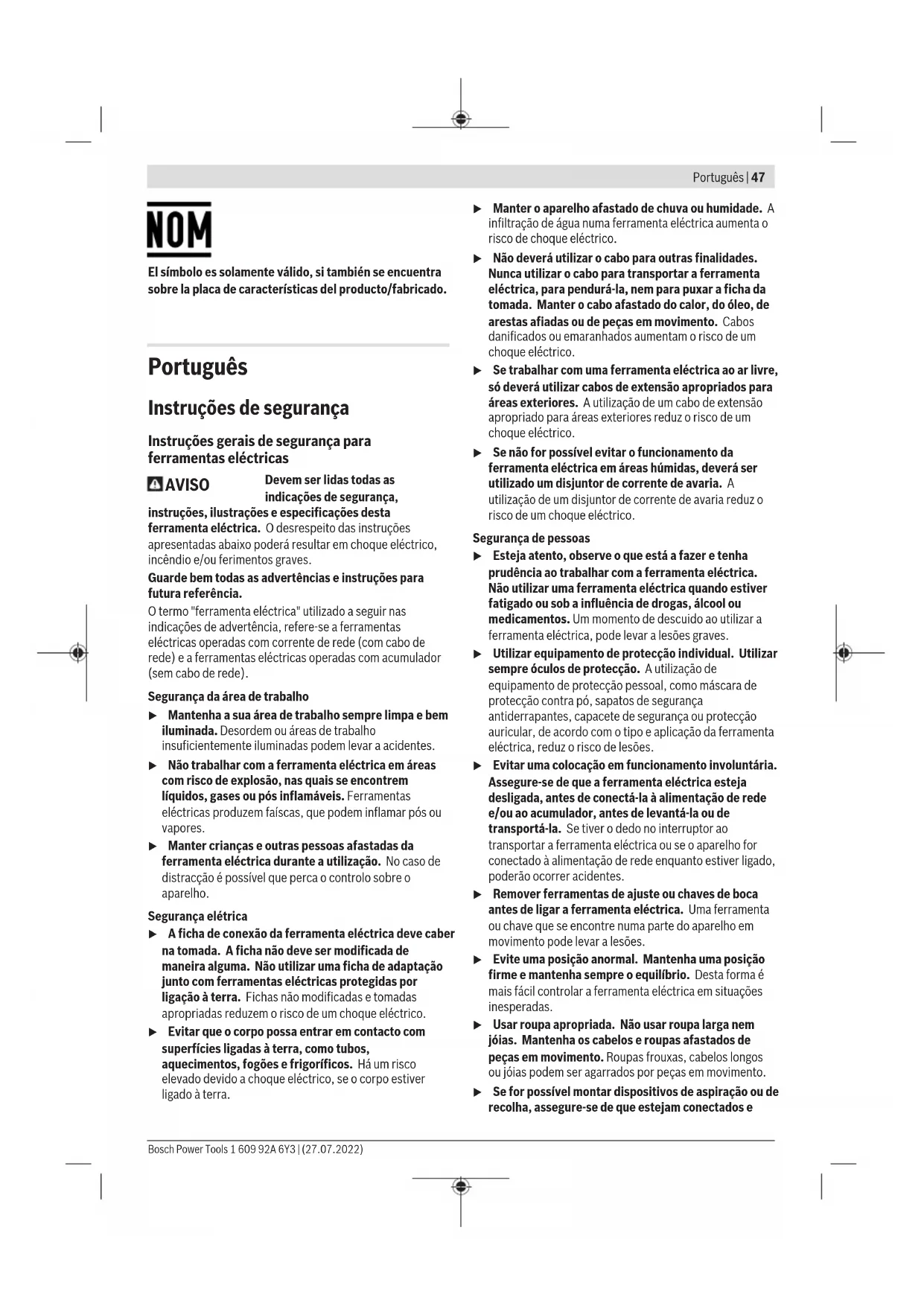

Instruções de segurança

Instruções gerais de segurança para ferramentas eléctricas

AVISO

Devem ser lidas todas as indicações de segurança,

instruções, ilustrações e especificações desta ferramenta eléctrica. O desrespeito das instruções apresentadas abaixo poderá resultar em choque eléctrico, incêndio e/ou ferimentos graves.

Guarde bem todas as advertências e instruções para futura referência.

O termo "ferramenta eléctrica" utilizado a seguir nas indicações de advertência, refere-se a ferramentas eléctricas operadas com corrente de rede (com cabo de rede) e a ferramentas eléctricas operadas com acumulador (sem cabo de rede).

Segurança da área de trabalho

Mantenha a sua área de trabalho sempre limpa e bem iluminada. Desordem ou áreas de trabalho insuficientemente iluminadas podem levar a acidentes.
- Não trabalhar com a ferramenta eléctrica em áreas com risco de explosão, nas quais se encontrem líquidos, gases ou pós inflamáveis. Ferramentas eléctricas produzem faíscas, que podem inflamar pós ou vapores.
▶ Manter crianças e outras pessoas afastadas da ferramenta eléctrica durante a utilização. No caso de distracção é possível que perca o controlo sobre o aparelho.

Segurança elétrica

A ficha de conexão da ferramenta eléctrica deve caber na tomada. A ficha não deve ser modificada de maneira alguma. Não utilizar uma ficha de adaptação junto com ferramentas eléctricas protegidas por ligação à terra. Fichas não modificadas e tomadas apropriadas reduzem o risco de um choque eléctrico.
Evitar que o corpo possa entrar em contacto com superfícies ligadas à terra, como tubos, aquecimentos, fogões e frigoríficos. Há um risco elevado devido a choque eléctrico, se o corpo estiver ligado à terra.

▶ Manter o aparelho afastado de chuva ou humidade. A infiltração de água numa ferramenta eléctrica aumenta o risco de choque eléctrico.
- Não deverá utilizar o cabo para outras finalidades. Nunca utilizar o cabo para transportar a ferramenta eléctrica, para pendurá-la, nem para puxar a ficha da tomada. Manter o cabo afastado do calor, do óleo, de arestas afiadas ou de peças em movimento. Cabos danificados ou emaranhados aumentam o risco de um choque eléctrico.
Se trabalhar com uma ferramenta eléctrica ao ar livre, só deverá utilizar cabos de extensão apropriados para áreas exteriores. A utilização de um cabo de extensão apropriado para áreas exteriores reduz o risco de um choque eléctrico.
Se não for possível evitar o funcionamento da ferramenta eléctrica em áreas húmidas, deverá ser utilizado um disjuntor de corrente de avaria. A utilização de um disjuntor de corrente de avaria reduz o risco de um choque eléctrico.

Segurança de pessoas

Esteja atento, observe o que está a fazer e tenha prudência ao trabalhar com a ferramenta eléctrica. Não utilizar uma ferramenta eléctrica quando estiver fatigado ou sob a influência de drogas, álcool ou medicamentos. Um momento de descuido ao utilizar a ferramenta eléctrica, pode levar a lesões graves.
▶ Utilizar equipamento de protecção individual. Utilizar sempre óculos de protecção. A utilização de equipamento de protecção pessoal, como máscara de protecção contra pó, sapatos de segurança antiderrapantes, capacete de segurança ou protecção auricular, de acordo com o tipo e aplicação da ferramenta eléctrica, reduz o risco de lesões.
Evitar uma colocação em funcionamento involuntária. Assegure-se de que a ferramenta eléctrica esteja desligada, antes de conectá-la à alimentação de rede e/ou ao acumulador, antes de levantá-la ou de transportá-la. Se tiver o dedo no interruptor ao transportar a ferramenta eléctrica ou se o aparelho for conectado à alimentação de rede enquanto estiver ligado, poderão ocorrer acidentes.
▶ Remover ferramentas de ajuste ou chaves de boca antes de ligar a ferramenta eléctrica. Uma ferramenta ou chave que se encontre numa parte do aparelho em movimento pode levar a lesões.
Evite uma posição anormal. Mantenha uma posição firme e mantenha sempre o equilíbrio. Desta forma é mais fácil controlar a ferramenta eléctrica em situações inesperadas.
Usar roupa apropriada. Não usar roupa larga nem jóias. Mantenha os cabelos e roupas afastados de peças em movimento. Roupas frouxas, cabelos longos ou jóias podem ser agarrados por peças em movimento.
Se for possível montar dispositivos de aspiração ou de recolha, assegure-se de que estejam conectados e

48 | Português

utilizados correctamente. A utilização de uma aspiração de pó pode reduzir o perigo devido ao pó.

- Não deixe que a familiaridade resultante de uma utilização frequente de ferramentas permita que você se torne complacente e ignore os princípios de segurança da ferramenta. Uma acção descuidada pode causar ferimentos graves numa fracção de segundo.

Utilização e manuseio cuidadoso de ferramentas eléctricas

• Não sobrecarregue a ferramenta eléctrica. Utilize a ferramenta eléctrica apropriada para o seu trabalho. É melhor e mais seguro trabalhar com a ferramenta eléctrica apropriada na área de potência indicada.
• Não utilizar uma ferramenta eléctrica com um interruptor defeituoso. Uma ferramenta eléctrica que não pode mais ser ligada nem desligada, é perigosa e deve ser reparada.
  Puxar a ficha da tomada e/ou remover o acumulador, se amovível, antes de executar ajustes na ferramenta eléctrica, de substituir acessórios ou de guardar as ferramentas eléctricas. Esta medida de segurança evita o arranque involuntário da ferramenta eléctrica.
  ▶ Guardar ferramentas eléctricas não utilizadas fora do alcance de crianças e não permitir que as pessoas que não estejam familiarizadas com o aparelho ou que não tenham lido estas instruções utilizem o aparelho. Ferramentas eléctricas são perigosas se forem utilizadas por pessoas inexperientes.
  Tratar a ferramenta eléctrica e os acessórios com cuidado. Controlar se as partes móveis do aparelho funcionam perfeitamente e não emperram, e se há peças quebradas ou danificadas que possam prejudicar o funcionamento da ferramenta eléctrica. Permitir que peças danificadas sejam reparadas antes da utilização. Muitos acidentes têm como causa, a manutenção insuficiente de ferramentas eléctricas.
  ▶ Manter as ferramentas de corte afiadas e limpas. Ferramentas de corte cuidadosamente tratadas e com cantos de corte afiados emperram com menos frequência e podem ser conduzidas com maior facilidade.
  ▶ Utilizar a ferramenta eléctrica, acessórios, ferramentas de aplicação, etc. conforme estas instruções. Considerar as condições de trabalho e a tarefa a ser executada. A utilização de ferramentas eléctricas para outras tarefas a não ser as aplicações previstas, pode levar a situações perigosas.
  Mantenha os punhos e as superfícies de agarrar secas, limpas e livres de óleo e massa consistente. Punhos e superfícies de agarrar escorregadias não permitem o manuseio e controle seguros da ferramenta em situações inesperadas.

Manuseio e utilização cuidadosos de ferramentas com acumuladores

Só carregar acumuladores em carregadores recomendados pelo fabricante. Há perigo de incêndio se um carregador apropriado para um certo tipo de

Só utilizar ferramentas eléctricas com os acumuladores apropriados. A utilização de outros acumuladores pode levar a lesões e perigo de incêndio.
▶ Manter o acumulador que não está sendo utilizado afastado de clipes, moedas, chaves, parafusos ou outros pequenos objectos metálicos que possam causar um curto-circuito dos contactos. Um curto-circuito entre os contactos do acumulador pode ter como consequência queimaduras ou fogo.
No caso de aplicação incorrecta pode vazar líquido do acumulador. Evitar o contacto. No caso de um contacto acidental, deverá enxaguar com água. Se o líquido entrar em contacto com os olhos, também deverá consultar um médico. Líquido que escapa do acumulador pode levar a irritações da pele ou a queimaduras.
▶ Não use um acumulador ou uma ferramenta danificada ou modificada. Os acumuladores danificados ou modificados exibem um comportamento imprevisível podendo causar incêndio, explosão ou risco de lesão.
- Não exponha o acumulador ou a ferramenta ao fogo ou temperatura excessiva. A exposição ao fogo ou a temperaturas acima de 130 °C pode causar explosão.
▶ Siga todas as instruções de carregamento e não carregue o acumulador ou a ferramenta fora da faixa de temperatura especificada no manual de instruções. Carregar indevidamente ou em temperaturas fora da faixa especificada pode danificar o acumulador e aumentar o risco de incêndio.

Serviço

Só permita que o seu aparelho seja reparado por pessoal especializado e qualificado e só com peças de reposição originais. Desta forma é assegurado o funcionamento seguro do aparelho.
Nunca tente reparar acumuladores danificados. A reparação de acumuladores deve ser realizada apenas pelo fabricante ou agentes de assistência autorizados.

Indicações de segurança para serras verticais

▶ Segure a ferramenta elétrica nas superfícies de agarrar isoladas, ao executar uma operação onde o acessório de corte possa entrar em contacto com cabos escondidos. Se o acessório de corte entrar em contacto com um fio "sob tensão", as partes metálicas expostas da ferramenta elétrica ficam "sob tensão" e podem produzir um choque elétrico.
▶ Use grampos ou outra forma prática para fixar e suportar a peça a trabalhar numa plataforma estável. Segurar a peça a trabalhar com a mão ou contra o seu corpo, deixa a peça instável e pode perder o controlo.
▶ Manter as mãos afastadas da área de serrar. Não tocar na peça a ser trabalhada pelo lado de baixo. Há perigo de lesões no caso de contacto com a lâmina de serra.

Só conduzir a ferramenta elétrica no sentido da peça a ser trabalhada quando estiver ligada. Caso contrário há risco de um contragolpe, se a ferramenta de aplicação se enganchar na peça a ser trabalhada.
▶ Certifique-se de que a placa de base está sempre firmemente apoiada enquanto está a serrar. Uma lâmina de serra emperrada pode quebrar ou provocar um contragolpe.
▶ Após encerrado o processo de trabalho, deverá desligar a ferramenta elétrica e apenas puxar a lâmina de serra do corte, quando a ferramenta elétrica estiver parada. Desta forma são evitados contragolpes e é possível apoiar a ferramenta elétrica com segurança.
Espere que a ferramenta elétrica pare completamente, antes de depositá-la. A ferramenta de aplicação pode emperrar e levar à perda de controlo sobre a ferramenta elétrica.
Só utilizar lâminas de serra que estejam em perfeito estado e que não apresentem danos. Lâminas de serrar tortas e não suficiente afiadas podem quebrar, influenciar negativamente o corte ou causar um contragolpe.
- Não travar a lâmina de serra através de pressão lateral após desligar o aparelho. A lâmina de serra pode ser danificada, ser quebrada ou causar um contragolpe.
Utilize a ferramenta elétrica exclusivamente com placa base. Ao trabalhar sem placa base existe o perigo de não conseguir controlar a ferramenta elétrica.
▶ Utilizar detetores apropriados, para encontrar cabos escondidos, ou consulte a companhia elétrica local. O contacto com cabos elétricos pode provocar fogo e choques elétricos. Danos em tubos de gás podem levar à explosão. A infiltração num cano de água provoca danos materiais.
Em caso de danos e de utilização incorreta da bateria, podem escapar vapores. A bateria pode incendiar-se ou explodir. Areje o espaço e procure assistência médica no caso de apresentar queixas. É possível que os vapores irritem as vias respiratórias.
▶ Não abrir o acumulador. Há risco de um curto-circuito.
Os objetos afiados como, p. ex., pregos ou chaves de fendas, assim como o efeito de forças externas podem danificar o acumulador. Podem causar um curto-circuito interno e o acumulador pode ficar queimado, deitar fumo, explodir ou sobreaquecer.
▶ Use a bateria apenas em produtos do fabricante. Só assim é que a bateria é protegida contra sobrecarga perigosa.

Proteger a bateria contra calor, p. ex. também contra uma permanente radiação solar, fogo, sujidade, água e humidade. Há risco de explosão ou de um curto-circuito.

Cuidado! A utilização da ferramenta elétrica com Bluetooth * pode dar origem a avarias noutros aparelhos e instalações, aviões e dispositivos médicos (p. ex. pacemakers, aparelhos auditivos). Do mesmo modo, não é possível excluir totalmente danos para

pessoas e animais que se encontrem nas proximidades imediatas. Não utilize a ferramenta elétrica com Bluetooth ^® na proximidade de dispositivos médicos, postos de abastecimento de combustível, instalações químicas, áreas com perigo de explosão e zonas de demolição. Não utilize a ferramenta elétrica com Bluetooth ^® em aviões. Evite a operação prolongada em contacto direto com o corpo.

A marca nominativa Bluetooth® tal como o símbolo (logótipo), são marcas registadas e propriedade da Bluetooth SIG, Inc. Qualquer utilização desta marca nominativa/deste símbolo por parte da Robert Bosch Power Tools GmbH possui a devida autorização.

Descrição do produto e do serviço

Leia todas as instruções de segurança e instruções. A inobservância das instruções de segurança e das instruções pode causar choque elétrico, incêndio e/ou ferimentos graves.

Respeite as figuras na parte da frente do manual de instruções.

Utilização adequada

A ferramenta elétrica destina-se à realização de cortes e recortes em madeira, plástico, metal, placas de cerâmica, borracha e laminado/HPL (High Pressure Laminate) sobre uma base firme. É apropriada para cortes retos e curvos. Observar as recomendações da lâmina de serra.

Os dados e as definições da ferramenta elétrica são transmitidos do Bluetooth ^ Low Energy Module integrado via tecnologia de radiotransmissão Bluetooth ^ entre ferramenta elétrica e o aparelho terminal móvel.

Componentes ilustrados

A numeração dos componentes ilustrados refere-se à apresentação da ferramenta elétrica na página de esquemas.

(1) Punho (superfície do punho isolada)
(2) Interface de utilizador
(3) Indicação Smartphone (interface de utilizador)
(4) Indicação ASC (interface de utilizador) (GST 18V-155 SC)

(5) Indicação de estado da ferramenta elétrica (interface de utilizador)

(6) Indicação de luz de trabalho (interface de utilizador)

(7) Tecla luz de trabalho (interface de utilizador)

(8) Indicação do nível do número de cursos (interface de utilizador)

(9) Tecla pré-seleção do número de cursos (interface de utilizador)

(10) Bateria ^a)

(11) Tecla de desbloqueio da bateria ^a)

(12) Tecla de desbloqueio do bocal de aspiração

50 | Português

(13) Placa base

(14) Placa deslizante de plástico

(15) Guia da lâmina de serra

(16) Lâmina de serra

(17) Proteção contra contacto

(18) Encaixe para o encabadouro da lâmina de serra

(19) Alavanca SDS para desbloqueio da lâmina de serra

(20) Luz de trabalho

(21) Interruptor de ligar/desligar

(22) Alavanca para ajuste do movimento pendular

(23) Interruptor dispositivo de sopro de aparas

(24) Abertura de ajuste da guia da lâmina de serra

(25) Bloqueio de ligação para interruptor de ligar/desligar (GST 18V-155 BC)

(26) Chave sextavada interior

(27) Proteção contra o arranque de aparas

(28) Tampa de cobertura para aspiração

(29) Bocal de aspiração

(30) Mangueira de aspiração ^a)

(31) Guia para guia paralela

(32) Parafuso de fixação da guia paralela ^a)

(33) Guia paralela ^a)

(34) Calha de guia ^1

(35) Adaptador para calha de guia ^a)

a) Acessórios apresentados ou descritos não pertencem ao volume de fornecimento padrão. Todos os acessórios encontram-se no nosso programa de acessórios.

Dados técnicos

Serra vertical sem fio GST 18V-155 SC GST 18V-155 BC

Número de produto		3 601 EB0 0..	3 601 EB1 0..
Tensão nominal V= 18 18
N.° de cursos em vazio n0 c.p.m. 800-3800 0-3800
Curso mm 26 26
Máx. profundidade de corte
- em madeira mm 155 155
- em alumínio mm 20 20
- em aço (não ligado) mm 10 10
Peso conforme EPTA-Procedure 01:2014 kg 2,3-3,3		A)	2,3-3,3A)
Temperatura ambiente recomendada durante o carregamento	°C	0 ... +35	0 ... +35
Temperatura ambiente admissível em funcionamentoB) e durante o armazenamento	°C	-20 ... +50	-20 ... +50
Baterias recomendadas		GBA 18V...ProCORE18V...	GBA 18V...ProCORE18V...
Carregadores recomendados		GAL 18...GAX 18...GAL 36...	GAL 18...GAX 18...GAL 36...

Transferência de dados

Bluetooth®C)		Bluetooth® 4.2(Low Energy)	Bluetooth® 4.2(Low Energy)
Alcance máx. do sinalD)	m 30 30
Faixa de frequência de utilização	MHz	2400-2483,5	2400-2483,5
Potência máx. de transmissão	mW	< 1	< 1

A) dependendo da bateria utilizada
B) Potência limitada com temperaturas <0 °C
C) Os aparelhos terminais móveis têm de ser compatíveis com os aparelhos Low Energy Bluetooth® (versão 4.2) e suportar o Generic Access Profile (GAP).
D) O raio de ação pode variar substancialmente em função das condições externas, incluindo do aparelho recetor utilizado. Dentro de recintos fechados e através de barreiras metálicas (p. ex. paredes, prateleiras, malas, etc.) o raio de ação do Bluetooth ^® pode ser claramente menor.

Informação sobre ruidos/vibrações

GST 18V-155 SC GST 18V-155 BC

Os valores de emissão de ruído foram determinados de acordo com EN 62841-2-11.
Normalmente, o nível sonoro de classe A da ferramenta elétrica compreende:
Nível de pressão acústica dB(A)	89	89
Nível da potência acústica dB(A)	100	100
Incerteza K dB	5	5

Utilizar proteção auditiva!

Valores totais de vibração a_h (soma dos vetores das três direções) e incerteza K determinada segundo EN 62841-2-11:

Serrar placa de aglomerado de madeira com lâmina de serra T 144 DP:

a_h,H	m/s2	8	8
K m/s	2	1,5 1,5
Serrar chapa de metal com lâmina de serra T 118 AF (com número de cursos 4):
a_h,M	m/s2	7	5
K m/s	2	1,5 1,5

O nível de vibrações indicado nestas instruções e o valor de emissões sonoras foram medidos de acordo com um processo de medição normalizado e podem ser utilizados para a comparação de ferramentas elétricas. Também são adequados para uma avaliação provisória das emissões sonoras e de vibrações.

O nível de vibrações indicado e o valor de emissões sonoras representam as aplicações principais da ferramenta elétrica. Se a ferramenta elétrica for utilizada para outras aplicações, com outras ferramentas de trabalho ou com manutenção insuficiente, é possível que o nível de vibrações e de emissões sonoras seja diferente. Isto pode aumentar sensivelmente a emissão sonora e de vibrações para o período completo de trabalho.

Para uma estimação exata da emissão sonora e de vibrações, também deveriam ser considerados os períodos nos quais o aparelho está desligado ou funciona, mas não está sendo utilizado. Isto pode reduzir a emissão sonora e de vibrações durante o completo período de trabalho.

Além disso também deverão ser estipuladas medidas de segurança para proteger o operador contra o efeito de vibrações, como por exemplo: manutenção de ferramentas elétricas e acessórios, manter as mãos quentes e organização dos processos de trabalho.

Bateria

Bosch vende ferramentas elétricas sem fio também sem bateria. Pode consultar na embalagem se está incluída uma bateria no volume de fornecimento da sua ferramenta elétrica.

Carregar a bateria

▶ Utilize apenas os carregadores listados nos dados técnicos. Só estes carregadores são apropriados para os baterias de lítio utilizadas para a sua ferramenta elétrica.

Nota: devido a normas de transporte internacionais, as baterias de lítio são fornecidas parcialmente carregadas. Para assegurar a completa potência da bateria, a bateria deverá ser carregada completamente antes da primeira utilização.

Colocar a bateria

Insira a bateria carregada no respetivo encaixe, até que esta esteja engatada.

Retirar a bateria

Para retirar a bateria, pressione a respetiva tecla de desbloqueio e puxe a bateria para fora. Não empregue força.

A bateria possui 2 níveis de travamento, que devem evitar, que a bateria caia, caso a tecla de desbloqueio da bateria seja premida por acaso. Enquanto a bateria estiver dentro da ferramenta elétrica, ela é mantida em posição por uma mola.

Indicador do nível de carga da bateria

Os LEDs verdes do indicador do nível de carga da bateria indicam o nível de carga da bateria. Por motivos de segurança, a consulta do nível de carga só é possível com a ferramenta elétrica parada.

Prima a tecla para o indicador do nível de carga da bateria ou para visualizar o nível de carga. Isto também é possível com a bateria removida.

Se, depois de premir a tecla para o indicador do nível de carga da bateria, não se acender qualquer LED, a bateria tem defeito e tem de ser substituída.

O nível de carga da bateria também é indicado na interface do utilizador (ver "Indicadores de estado", Página 54).

52 | Português

Indicações sobre o manuseio ideal da bateria

Proteger a bateria contra humidade e água.

Armazene a bateria apenas na faixa de temperatura de -20 °C a 50 °C. Por exemplo, não deixe a bateria dentro do automóvel no verão.

Limpar de vez em quando as aberturas de ventilação da bateria com um pincel macio, limpo e seco.

Um tempo de funcionamento reduzido após o carregamento indica que a bateria está gasta e que deve ser substituída.

Observe as indicações sobre a eliminação de forma ecológica.

Montagem

A bateria deverá ser retirada antes de todos os trabalhos na ferramenta elétrica (p. ex. manutenção, troca de ferramenta etc.) e antes de transportar ou de armazenar a mesma. Há perigo de ferimentos se o interruptor de ligar/desligar for acionado involuntariamente.

Introduzir/substituir a lâmina de serra

Para a montagem ou substituição do acessório é necessário usar luvas de proteção. Os acessórios são afiados e podem ficar quentes em caso de uso prolongado.

Encontra um resumo das lâminas de serra recomendadas no final destas instruções. Utilizar apenas lâminas de serra com encabadouro de um ressalto (encabadouro T). A lâmina de serra não deveria ser mais longa do que necessário para o corte previsto.

Para serrar curvas apertadas deve ser usada uma lâmina de serrar estreita.

Inserir a lâmina de serra e adaptar a respetiva guia (ver figuras A–B)

Limpe o encabadouro da lâmina de serra antes da colocação. Uma bainha suja não pode ser fixa de forma segura.

Se necessário, retire a tampa de cobertura (28).

Puxe a alavanca SDS (19) até ao batente para a frente a mantenha-a aí. Empurre a lâmina de serra (16), com os dentes para o sentido de corte, até engatar na admissão da lâmina de serra (18).

Ao inserir a lâmina de serra, certifique-se de que a lâmina de serra passa entre os mordentes e a guia da lâmina de serra (15).

Controle a posição firme da lâmina de serra. Uma lâmina de serra solta pode cair e causar feridas.

Para um bom resultado de corte, os mordentes da guia da lâmina de serra (15) devem ficar tão perto quanto possível da lâmina de serra (16), sem bloquear a mesma. Para adaptar a distância à espessura da lâmina de serra, pode ajustar um mordente da guia da lâmina de serra.

Insira a chave sextavada interior (26) na abertura de ajuste (24) na placa base. Rode a chave sextavada interior de acordo com a marcação junto à abertura de ajuste (para a direita: reduzir a distância; para a esquerda: aumentar a distância). Certifique-se de que a lâmina de serra ainda se pode mover livremente.

Retirar a lâmina de serra (ver figura C)

Puxe a alavanca SDS (19) até ao batente para a frente e retire a lâmina de serra (16).

Proteção contra o arranque de aparas (ver figura D)

A proteção contra o arranque de aparas (27) (acessório) pode evitar o lascar da superfície ao serrar madeira. A proteção contra o arranque de aparas só pode ser usada com determinados tipos de lâmina de serra.

Empurre a proteção contra o arranque de aparas (27) de frente na placa base (13).

Aspiração de pó/de aparas

Pós de materiais como por exemplo, tintas que contém chumbo, alguns tipos de madeira, minerais e metais, podem ser nocivos à saúde. O contacto ou a inalação dos pós pode provocar reações alérgicas e/ou doenças nas vias respiratórias do utilizador ou das pessoas que se encontrem por perto.

Certos pós, como por exemplo pó de carvalho e faia são considerados como sendo cancerígenos, especialmente quando juntos com substâncias para o tratamento de madeiras (cromato, produtos de proteção da madeira).

Material que contém asbesto só deve ser processado por pessoal especializado.

• Se possível deverá usar um dispositivo de aspiração de pó apropriado para o material.
• Assegurar uma boa ventilação do local de trabalho.
• É recomendável usar uma máscara de proteção respiratória com filtro da classe P2.

Observe as diretivas para os materiais a serem processados, vigentes no seu país.

Evite a acumulação de pó no local de trabalho. Pós podem entrar levemente em ignição.

Tampa de cobertura (ver figura E)

Monte a tampa de cobertura (28), antes de ligar a ferramenta elétrica a um sistema de aspiração de pó.

Coloque a tampa de cobertura (28) (acessório) com o suporte lateralmente na proteção contra contacto (17).

Pressione a tampa de cobertura do outro lado da proteção contra contacto, de modo a que o suporte engate na proteção contra contacto.

Retire a tampa de cobertura (28) para trabalhos sem aspiração de pó. Para isso, agarre a tampa de cobertura de um lado e puxe-a para a frente para a retirar da proteção contra contacto (17).

Ligar aspiração de pó (ver figuras F-H)

Retire a bateria (10), antes de colocar ou remover o bocal de aspiração.

Coloque o bocal de aspiração (29) no entalhe da placa base (13).

Insira uma mangueira de aspiração (30) (acessório) no bocal de aspiração (29). Ligue a mangueira de aspiração (30) a um aspirador (acessório).

Encontra um resumo da ligação aos diferentes aspiradores no final deste manual.

Desligue o dispositivo de sopro de aparas, se tiver ligado uma aspiração de pó.

O aspirador de pó deve ser apropriado para o material a ser trabalhado.

Utilizar um aspirador especial para aspirar pó que seja extremamente nocivo à saúde, cancerígeno ou seco.

Para tornar a remover o bocal de aspiração (29), pressione a tecla de desbloqueio (12) e retire o bocal de aspiração da placa base (13).

Funcionamento

Modos de operação

A bateria deverá ser retirada antes de todos os trabalhos na ferramenta elétrica (p. ex. manutenção, troca de ferramenta etc.) e antes de transportar ou de armazenar a mesma. Há perigo de ferimentos se o interruptor de ligar/desligar for acionado involuntariamente.

Ajustar o movimento pendular

O movimento pendular ajustável em quatro níveis permite a adequação perfeita da velocidade de corte, do rendimento de corte e da imagem de corte ao material a processar.

Com a alavanca de ajuste (22) pode ajustar o movimento pendular mesmo durante o funcionamento.

Nível 0 Nenhum movimento pendular

Nível I Pequeno movimento pendular

Nível II Médio movimento pendular

Nível III (MAX) Grande movimento pendular

O nível de movimento pendular ideal para a respetiva aplicação pode ser determinado através de uma tentativa prática. Aplicam-se as seguintes recomendações:

- Seleccione o nível de movimento pendular o mais pequeno possível ou desligue-o movimento pendular para que a aresta de corte fique mais fina e precisa.

- Desligue o movimento pendular ao processar materiais finos (p. ex. chapas).

- Trabalhe com um movimento pendular pequeno em materiais finos (p. ex. aço).

- Em materiais macios e para serrar madeira é possível trabalhar com máximo movimento pendular.

Com o fluxo de ar do dispositivo de sopro de aparas, é possível manter a linha de corte livre de aparas.

Ligar o dispositivo de sopro de aparas: para trabalhos com uma grande remoção de aparas em madeira, plástico, entre outros, pressione o interruptor (23) para a posição I.

Desligar o dispositivo de sopro de aparas: para trabalhos em metal, bem como com a aspiração de pó conectada, pressione o interruptor (23) para a posição 0.

Colocação em funcionamento

Ligar/desligar (GST 18V-155 SC)

▶ Certifique-se de que consegue acionar o interruptor de ligar/desligar sem ter de soltar o punho.

Para ligar a ferramenta elétrica empurre o interruptor de ligar/desligar (21) direito ou esquerdo para a frente até ao batente e solte-o de seguida.

Nota: ao ligar, o interruptor de ligar/desligar (21) tem de ser pressionado para a frente um pouco mais demoradamente do que ao desligar, para evitar uma ligação inadvertida.

Para desligar a ferramenta elétrica empurre novamente o interruptor de ligar/desligar (21) direito ou esquerdo para a frente até ao batente e solte-o de seguida.

Ligar/desligar e controlar o número de cursos (GST 18V-155 BC)

Para ligar a ferramenta elétrica, prima primeiro junto ao símbolo no bloqueio de ligação (25) desativando-o.

Prima, de seguida, o interruptor de ligar/desligar (21) e mantenha-o premido.

Pode regular o número de cursos da ferramenta elétrica ligada de forma contínua, consoante a pressão que faz no interruptor de ligar/desligar (21).

Uma leve pressão sobre o interruptor de ligar/desligar (21) proporciona um número de cursos baixo. Aumentando a pressão, é aumentado o número de cursos.

54 | Português

O número máximo de cursos depende do nível do número de cursos definido na interface de utilizador.

Para desligar a ferramenta elétrica, solte o interruptor de ligar/desligar (21). Ative o bloqueio de ligação (25), premindo junto ao símbolo o o bloqueio de ligação.

Desligamento em caso de queda

O desligamento em caso de queda integrado desliga a ferramenta elétrica, assim que atingir o solo em caso de queda.

Se tiver sido ativado o desligamento em caso de queda, a indicação de estado pisca a (5) vermelho. Na aplicação

Bosch Toolbox encontra informações sobre o motivo do desligamento.

Ligar novamente a ferramenta elétrica:

- GST 18V-155 SC: Empurre o interruptor de ligar/desligar direito ou esquerdo (21) duas vezes para a frente até ao batente e solte-o de seguida.

- GST 18V-155 BC: Prima o interruptor de ligar/ desligar (21) e mantenha-o premido.

Pode desativar o desligamento em caso de queda na aplicação Bosch Toolbox.

- para indicar o estado da ferramenta elétrica

- para ligar/desligar a luz de trabalho

- para pré-selecionar/controlar o número de cursos

- para controlar o ASC no nível do número de cursos 6 (GST 18V-155 SC, na definição de fábrica)

- para sinalizar avisos na aplicação (proteção contra sobrecarga em função da temperatura, desligamento em caso de queda)

Cor da indicação Significado Solução de estado (5)

– Ferramenta elétrica desligada –
Verde Ferramenta elétrica ligada e operacional –
Amarelo Temperatura crítica alcançada Retire a lâmina de serra e deixe a ferramenta
	elétrica funcionar aprox. 3 min com o número de cursos mais elevado para arrefecer.
	Bateria quase vazia Carregue a bateria.
Vermelho Ferramenta elétrica está sobreaquecida. Deixe a ferramenta elétrica arrefecer.
Piscar a vermelho Desligamento em caso de queda ativado Leia a mensagem num aparelho terminal móvel.
Azul Ligar a ferramenta elétrica através de Bluetooth® com um aparelho terminal móvel	-
Piscar a azul Transferência de dados	-

Ligar/desligar a luz de trabalho LED

Para ligar ou desligar a luz de trabalho (20) prima a tecla luz de trabalho (7), até que na indicação luz de trabalho (6) seja exibido o estado desejado.

- Não olhe diretamente para a luz de trabalho, pode ficar encandeado.

Pré-selecionar número de cursos

Com a tecla pré-seleção do número de cursos (9) pode pré-selecionar o número de cursos e alterá-lo durante o funcionamento. Prima a tecla pré-seleção do número de cursos as vezes necessárias, até que o nível do número de cursos desejado surja na indicação do nível do número de cursos (8). Ao desligar a ferramenta elétrica é guardado o último nível do número de cursos definido.

Níveis do número de cursos disponíveis:

- GST 18V-155 SC: nível do número de cursos 1–6 bem como nível do número de cursos adicional 6 com ASC (indicação ASC (4) acende)

- GST 18V-155 BC: nível do número de cursos 1–6; o número de cursos pode ser controlado adicionalmente através do interruptor de ligar/desligar (21) até ao número de cursos máximo do nível do número de cursos definido

Pode alterar tanto os valores como o número dos níveis do número de cursos pré-selecionados através da aplicação Bosch Toolbox.

O número de cursos necessário depende do material e das condições de trabalho e pode ser determinado por tentativas.

É recomendada uma redução do número de cursos ao serrar plástico e metal.

Controlar o número de cursos através de ASC (Adaptive Speed Control) (GST 18V-155 SC)

Para um corte o mais preciso possível, é possível reduzir automaticamente o número de cursos com a ajuda do ASC antes da colocação da lâmina de serra sobre a peça. Quando a lâmina de serra toca na peça, o nível do número de cursos

é aumentado automaticamente para o nível do número de cursos definido.

Na definição de fábrica está disponível o nível do número de cursos 6 com ou sem ASC. Para o funcionamento com ASC pressione a tecla pré-seleção do número de cursos (9) as vezes necessárias, até que a indicação ASC (4) se acenda e surja A na indicação do nível do número de cursos (8).

Através da aplicação Bosch Toolbox também pode ligar ou desligar o ASC para outros níveis do número de cursos. Se as definições forem alteradas e com o ASC ligado acende exclusivamente a indicação ASC (4), na indicação do nível do número de cursos (8) já não surge qualquer A.

Instruções de trabalho

A bateria deverá ser retirada antes de todos os trabalhos na ferramenta elétrica (p. ex. manutenção, troca de ferramenta etc.) e antes de transportar ou de armazenar a mesma. Há perigo de ferimentos se o interruptor de ligar/desligar for acionado involuntariamente.
▶ Desligue a ferramenta elétrica de imediato se a lâmina de serra encravar.
▶ Sempre utilizar uma base firme para trabalhar em peças pequenas ou finas.

Antes de serrar em madeira, placas de aglomerado de madeira, materiais de construção etc. verifique se estes apresentam corpos estranhos, como pregos, parafusos ou semelhantes e retire-os se necessário.

As serras verticais foram concebidas principalmente para cortes curvos. No sortido da Bosch também existem acessórios que permitem cortes a direito ou cortes circulares (consoante o modelo da serra vertical, p. ex. guia paralela, calha de guia ou cortador circular).

As serras verticais manuais tendem por princípio para o chamado «Avanço», ou seja, a precisão angular e de corte deixa eventualmente de estar assegurada. Fatores de influência decisivos sobre a precisão, são a espessura da lâmina de serra, o comprimento de corte, bem como a densidade e espessura do material da peça.

Assim, verifique sempre através de cortes de ensaio, se o resultado de corte do sistema selecionado corresponde às suas necessidades de aplicação.

Guia paralela (acessório) (ver figura I)

Para trabalhos com a guia paralela (33) a espessura da peça não pode ultrapassar os 30 mm.

Solte o parafuso de fixação (32) e empurre a escala da guia paralela através da guia (31) na placa base. Ajuste a largura de corte desejada como valor de escala no rebordo interior da placa base. Aperte o parafuso de fixação (32).

Adaptador para calha de guia (acessório) (ver figura J)

O adaptador para calha de guia (35) é necessário:

• para cortes em linha reta com a ajuda de uma calha de guia (34) (acessório)
• para cortes circulares com o cortador circular (36) (acessório)

Certifique-se de que a placa deslizante de plástico (14) está montada na placa base (13). Coloque a ferramenta elétrica no adaptador para calha de guia (35).

Para a utilização do adaptador para calha de guia observe o respetivo manual de instruções.

Cortador circular (acessório) (ver figura K)

Com a ajuda do cortador circular (36) e do adaptador para calha de guia (35) são possíveis cortes redondos exatos. Para a utilização do cortador circular observe o respetivo manual de instruções.

Meio de arrefecimento e de lubrificação

Ao serrar metal, deveria aplicar um meio de lubrificação ou de arrefecimento ao longo da linha de corte, devido ao aquecimento do material.

Funções Connectivity

Pré-requisitos do sistema para usar a aplicação

Pré-requisitos do sistema

Aparelho terminal móvel(Tablet, Smartphone)	Android 6.0 (e superior)
	iOS 11 (e superior)

Instalação e definições da aplicação

Para usar as funções Connectivity, tem de instalar a aplicação específica – em função do aparelho terminal.

- Descarregue a aplicação através de uma loja de aplicações correspondente (Apple App Store, Google Play Store).

Nota: É necessária uma conta de utilizador para o efeito na respetiva App-Store.

Nome da aplicação
Bosch Toolbox
iOS Android

• Depois selecione a aplicação no submenu MyTools ou Connectivity.
• O mostrador do aparelho terminal móvel mostra todos os passos seguintes para a ligação da ferramenta elétrica ao aparelho terminal.

Transferência de dados via Bluetooth®

O Bluetooth ^5 Low Energy Module integrado transmite um sinal em intervalos regulares. Consoante o ambiente, poderão ser necessários vários intervalos de envio antes de a ferramenta elétrica ser reconhecida. Se a ferramenta elétrica não for reconhecida, verifique o seguinte:

- A distância para o aparelho terminal móvel é demasiado grande?

Reduza a distância entre o aparelho terminal móvel e a ferramenta elétrica.

56 | Português

- Desligue e volte a ligar o Bluetooth® aparelho terminal móvel. Verifique se a ferramenta elétrica é agora reconhecida.

Funções na combinação com a ferramenta elétrica

Combinado com o Bluetooth® Low Energy Module estão disponíveis as seguintes funções de conectividade para a ferramenta elétrica:

• Registo e personalização
• Verificação do estado, emissão de mensagens de aviso
• Informações gerais e ajustes
• Gestão
• Programação dos níveis do número de cursos
• Ligar/desligar e comando do ASC (GST 18V-155 SC)
• Mensagens de aviso (proteção contra sobrecarga em função da temperatura, desligamento em caso de queda)

Manutenção e assistência técnica

Manutenção e limpeza

A bateria deverá ser retirada antes de todos os trabalhos na ferramenta elétrica (p. ex. manutenção, troca de ferramenta etc.) e antes de transportar ou de armazenar a mesma. Há perigo de ferimentos se o interruptor de ligar/desligar for acionado involuntariamente.

- Manter a ferramenta elétrica e as aberturas de ventilação sempre limpas, para trabalhar bem e de forma segura.

Limpar regularmente a admissão da lâmina de serra. Para isto deverá retirar a lâmina de serra da ferramenta elétrica e dar umas leves pancadinhas na ferramenta elétrica numa superfície plana.

Uma forte sujidade da ferramenta elétrica pode causar falhas de funcionamento. Por isso, não serre material que origine muito pó a partir de baixo ou por cima da cabeça. Se a saída de pó ficar entupida, desligue a ferramenta elétrica, retire a aspiração de pó e remova o pó e as aparas.

Serviço pós-venda e aconselhamento

O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações acerca das peças sobressalentes também em: www.bosch-pt.com

A nossa equipa de consultores Bosch esclarece com prazer todas as suas dúvidas a respeito dos nossos produtos e acessórios.

Indique para todas as questões e encomendas de peças sobressalentes a referência de 10 dígitos de acordo com a placa de caraterísticas do produto.

Portugal

Robert Bosch LDA

Avenida Infante D. Henrique

Lotes 2E - 3E

1800 Lisboa

Para efetuar o seu pedido online de peças entre na página www.ferramentasbosch.com.

Tel.: [phone]

Fax: [phone]

Encontra outros endereços da assistência técnica em: www.bosch-pt.com/serviceaddresses

Transporte

As baterias de iões de lítio recomendadas estão sujeitas ao direito de materiais perigosos. As baterias podem ser transportadas na rua pelo utilizador, sem mais obrigações. Na expedição por terceiros (por ex: transporte aéreo ou expedição), devem ser observadas as especiais exigências quanto à embalagem e à designação. Neste caso é necessário consultar um especialista de materiais perigosos ao preparar a peça a ser trabalhada.

Só enviar baterias se a carcaça não estiver danificada. Colar contactos abertos e embalar a bateria de modo que não possa se movimentar dentro da embalagem. Por favor observe também eventuais diretivas nacionais suplementares.

Eliminação

As ferramentas elétricas, as baterias, os acessórios e as embalagens devem ser enviados a uma reciclagem ecológica de matéria prima.

Não deitar ferramentas elétricas e baterias/pilhas no lixo doméstico!

Apenas para países da UE:

Conforme a Diretiva Europeia 2012/19/UE relativa aos resíduos de equipamentos elétricos e eletrónicos e a sua implementação na legislação nacional, é necessário recolher separadamente as ferramentas elétricas que já não são usadas e, de acordo com a Diretiva Europeia 2006/66/CE, as baterias/pilhas defeituosas e encaminhá-las para uma reciclagem ecológica.

No caso de uma eliminação incorreta, os aparelhos elétricos e eletrónicos antigos podem ter efeitos nocivos no ambiente e na saúde humada devido à possível presença de substâncias perigosas.

Baterias/pilhas:

Lítio:

Observar as indicações no capítulo Transporte (ver "Transporte", Página 56).

Italiano
