사용 설명서 GST 18V155 SC Professional BOSCH

본 전동공구와 함께 제공된 모든 안전경고,지시사항,그림 및

사양을 숙지하십시오. 다음의 지시 사항을 준수하지 않으면 감전, 화재, 또는 심각한 부상을 초래할 수 있습니다.

앞으로 참고할 수 있도록 이 안전수칙과 사용 설명서를 잘 보관하십시오.

다음에서 사용되는 "전동공구"라는 개념은 전원에 연결하여 사용하는 (전선이 있는) 전동 기기나 배터리를 사용하는 (전선이 없는) 전동 기기를 의미합니다.

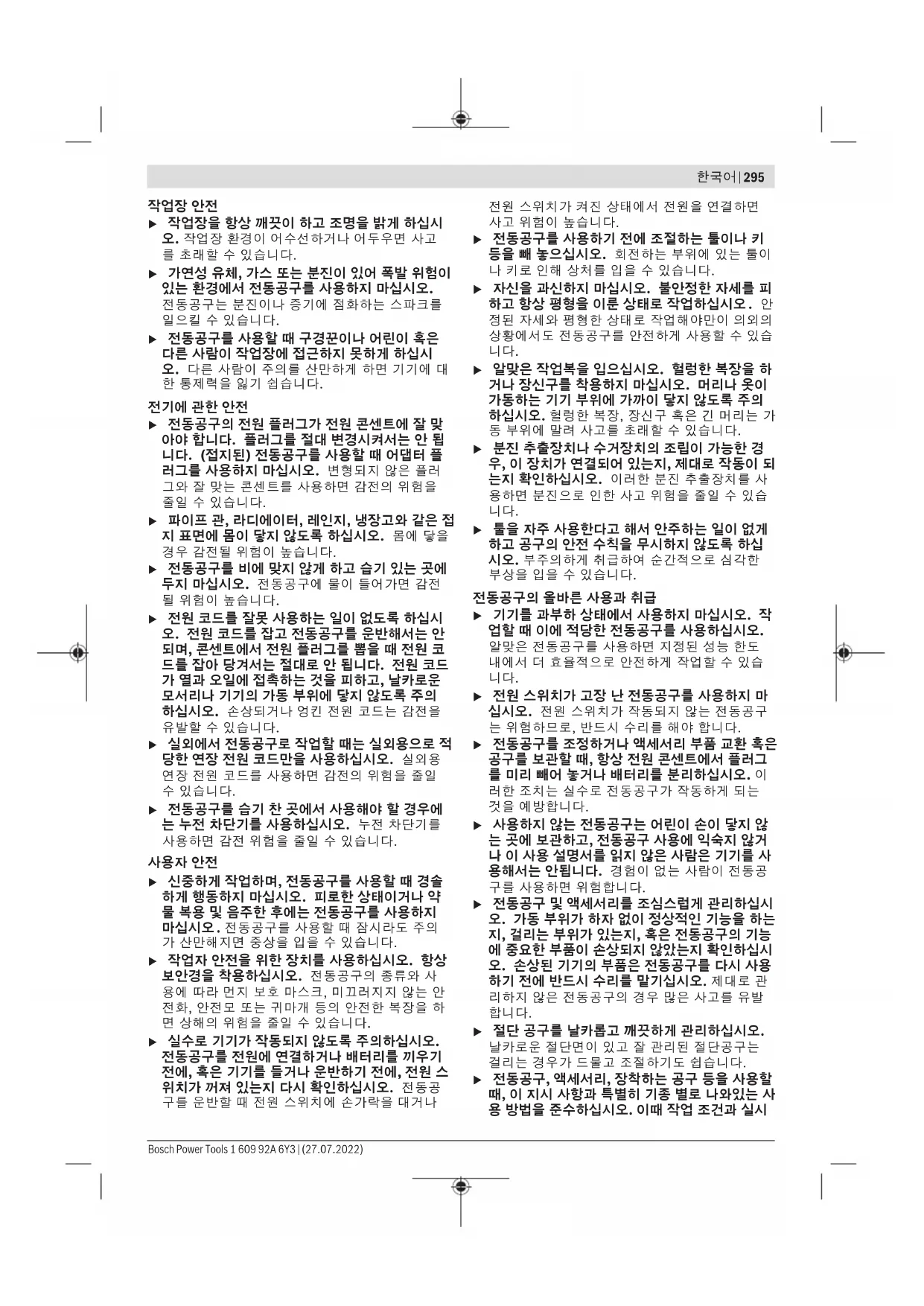

작업장 안전

▶ 작업장을 항상 깨끗이 하고 조명을 밝게 하십시오. 작업장 환경이 어수선하거나 어두우면 사고를 초래할 수 있습니다.
▶ 가연성 유체, 가스 또는 분진이 있어 폭발 위험이 있는 환경에서 전동공구를 사용하지 마십시오. 전동공구는 분진이나 증기에 점화하는 스파크를 일으킬 수 있습니다.
▶ 전동공구를 사용할 때 구경끈이나 어린이 혹은 다른 사람이 작업장에 접근하지 못하게 하십시오. 다른 사람이 주의를 산만하게 하면 기기에 대한 통제력을 읽기 쉽습니다.

전기에 관한 안전

▶ 전동공구의 전원 플러그가 전원 콘센트에 잘 맞아야 합니다. 플러그를 절대 변경시켜서는 안 됩니다. (접지된) 전동공구를 사용할 때 어댑터 플러그를 사용하지 마십시오. 변형되지 않은 플러그와 잘 맞는 콘센트를 사용하면 감전의 위험을 줄일 수 있습니다.
▶ 파이프 관, 라디에이터, 레인지, 냉장고와 같은 접지 표면에 몸이 달지 않도록 하십시오. 몸에 달을 경우 감전될 위험이 높습니다.
▶ 전동공구를 비에 맞지 않게 하고 습기 있는 곳에 두지 마십시오. 전동공구에 물이 들어가면 감전될 위험이 높습니다.
전원 코드를 잘못 사용하는 일이 없도록 하십시오. 전원 코드를 잡고 전동공구를 운반해서는 안되며, 콘센트에서 전원 플러그를 뽑을 때 전원 코드를 잡아 당겨서는 절대로 안 됩니다. 전원 코드가 열과 오일에 접촉하는 것을 피하고, 날카로운 모서리나 기기의 가동 부위에 닿지 않도록 주의 하십시오. 손상되거나 영킨 전원 코드는 감전을 유발할 수 있습니다.
▶ 실외에서 전동공구로 작업할 때는 실외용으로 적당한 연장 전원 코드만을 사용하십시오. 실외용 연장 전원 코드를 사용하면 감전의 위험을 줄일 수 있습니다.
▶ 전동공구를 습기 찬 곳에서 사용해야 할 경우에는 누전 차단기를 사용하십시오. 누전 차단기를 사용하면 감전 위험을 줄일 수 있습니다.

사용자 안전

▶ 신중하게 작업하며, 전동공구를 사용할 때 경솔 하게 행동하지 마십시오. 피로한 상태이거나 약 물 복용 및 음주한 후에는 전동공구를 사용하지 마십시오. 전동공구를 사용할 때 잠시라도 주의 가 산만해지면 중상을 입을 수 있습니다.
▶ 작업자 안전을 위한 장치를 사용하십시오. 항상 보안경을 착용하십시오. 전동공구의 종류와 사용에 따라 먼지 보호 마스크, 미끄러지지 않는 안전화, 안전모 또는 귀마개 등의 안전한 복장을 하면 상해의 위험을 졸일 수 있습니다.
▶ 실수로 기기가 작동되지 않도록 주의하십시오. 전동공구를 전원에 연결하거나 배터리를 끼우기 전에, 혹은 기기를 들어거나 운반하기 전에, 전원 스위치가 꺼져 있는지 다시 확인하십시오. 전동공구를 운반할 때 전원 스위치에 손가락을 대거나

전원 스위치가 커진 상태에서 전원을 연결하면 사고 위험이 높습니다.

▶ 전동공구를 사용하기 전에 조절하는 풀이나 키 등을 빼 놓으십시오. 회전하는 부위에 있는 풀이나 키로 인해 상처를 입을 수 있습니다.
▶ 자신을 과신하지 마십시오. 불안정한 자세를 피하고 향상 평형을 이룬 상태로 작업하십시오. 안정된 자세와 평형한 상태로 작업해야만이 의외의 상황에서도 전동공구를 안전하게 사용할 수 있습니다.
▶ 알맞은 작업복을 입으십시오. 혈령한 복장을 하거나 장신구를 착용하지 마십시오. 머리나 옷이 가동하는 기기 부위에 가까이 닿지 않도록 주의 하십시오. 혈령한 복장, 장신구 혹은 긴 머리는 가동 부위에 말려 사고를 초래할 수 있습니다.
▶ 분진 추출장치나 수거장치의 조립이 가능한 경우, 이 장치가 연결되어 있는지, 제대로 작동이 되는지 확인하십시오. 이러한 분진 추출장치를 사용하면 분진으로 인한 사고 위험을 줄일 수 있습니다.
▶ 풀을 자주 사용한다고 해서 안주하는 일이 없게 하고 공구의 안전 수칙을 무시하지 않도록 하십 시오. 부주의하게 취급하여 순간적으로 심각한 부상을 입을 수 있습니다.

전동공구의 올바른 사용과 취급

▶ 기기를 과부하 상태에서 사용하지 마십시오. 작업할 때 이에 적당한 전동공구를 사용하십시오. 알맞은 전동공구를 사용하면 지정된 성능 한도 내에서 더 효율적으로 안전하게 작업할 수 있습니다.
▶ 전원 스위치가 고장 난 전동공구를 사용하지 마십시오. 전원 스위치가 작동되지 않는 전동공구는 위험하므로, 반드시 수리를 해야 합니다.
▶ 전동공구를 조정하거나 액세서리 부품 교환 혹은 공구를 보관할 때, 항상 전원 콘센트에서 플러그를 미리 빼어 놓거나 배터리를 분리하십시오. 이러한 조치는 실수로 전동공구가 작동하게 되는 것을 예방합니다.
▶ 사용하지 않는 전동공구는 어린이 손이 땙지 않는 곳에 보관하고, 전동공구 사용에 익숙지 않거나 이 사용 설명서를 읽지 않은 사람은 기기를 사용해서는 안됩니다. 경험이 없는 사람이 전동공구를 사용하면 위험합니다.
▶ 전동공구 및 액세서리를 조십스럽게 관리하십시오. 가동 부위가 하자 없이 정상적인 기능을 하는지, 걸리는 부위가 있는지, 혹은 전동공구의 기능에 중요한 부품이 손상되지 않았는지 확인하십시오. 손상된 기기의 부품은 전동공구를 다시 사용하기 전에 반드시 수리를 맡기십시오. 제대로 관리하지 않은 전동공구의 경우 많은 사고를 유발합니다.
▶ 절단 공구를 날카롭고 깨끗하게 관리하십시오. 날카로운 절단면이 있고 잘 관리된 절단공구는 걸리는 경우가 드물고 조절하기도 쉽습니다.
▶ 전동공구, 액세서리, 장착하는 공구 등을 사용할 때, 이 지시 사항과 특별히 기종 별로 나와있는 사용 방법을 준수하십시오. 이때 작업 조건과 실시

296|한국어

하려는 작업 내용을 고려하십시오. 원래 사용 분야가 아닌 다른 작업에 전동공구를 사용할 경우 위험한 상황을 초래할 수 있습니다.

▶ 손잡이 및 잡는 면을 건조하게 유지하고, 오일 및 그리스가 묻어 있지 않도록 깨끗하게 하십시오. 손잡이 또는 잡는 면이 미끄러우면 예상치 못한 상황에서 안전한 취급 및 제어가 어려워집니다.

충전 전동공구의 올바른 사용과 취급

▶ 배터리를 충전할 때 제조 회사가 추천하는 충전 기만을 사용하여 재충전해야 합니다. 특정 제품의 배터리를 위하여 제조된 충전기에 적합하지 않은 다른 배터리를 충전할 경우 화재 위험이 있습니다.
▶ 각 전동공구용으로 나와있는 배터리만을 사용하십시오. 다른 종류의 배터리를 사용하면 상해를 입거나 화재를 초래할 수 있습니다.
▶ 배터리를 사용하지 않을 때는, 각 극을 자극 할 수 있는 페이퍼 클립, 동전, 열쇠, 못, 나사 등 유사한 금속성 물체와 멀리하여 보관하십시오. 배터리 극 사이에 쇼트가 일어나 화상을 입거나 화재를 야기할 수 있습니다.
▶ 배터리를 잘못 사용하면 누수가 생길 수 있습니다. 누수가 생긴 배터리에 닿지 않도록 하십시오. 피부에 접촉하게 되었을 경우 즉시 물로 씻으십시오. 유체가 눈에 닿았을 경우 바로 의사와 상담 하십시오. 배터리에서 나오는 유체는 피부에 자극을 주거나 화상을 입할 수 있습니다.
▶ 손상된 배터리 또는 공구를 사용하지 마십시오. 손상되었거나 개조된 배터리는 예기치 못한 특성으로 인해 화재, 폭발 또는 부상의 위험을 초래할 수 있습니다.
▶ 배터리 또는 공구가 화기 또는 지나치게 높은 온도에 노출되지 않도록 하십시오. 화기 또는 130°C 이상의 온도에 노출되면 폭발할 위험이 있습니다.
▶ 충전 지침을 준수하고 지침에 제시된 범위를 벗어난 온도에서 충전하지 마십시오. 제시된 범위를 벗어난 부적절한 온도에서 충전할 경우 배터리가 손상되어 화재 발생의 위험이 증가됩니다.

서비스

▶ 전동공구 수리는 반드시 전문 인력에게 말기고, 수리 정비 시 보쉬 순정 부품만을 사용하십시오. 그렇게 함으로써 기기의 안전성을 오래 유지할 수 있습니다.
▶ 손상된 배터리는 절대 수리하지 마십시오. 배터리 수리는 제조사 또는 공인 서비스센터에서만 진행할 수 있습니다.

직쓰 관련 안전 수칙

▶ 절단용 액세서리가 숨겨진 배선에 접촉할 가능성이 있는 작업을 수행할 경우, 전동공구의 절면된 손잡이 면만 잡으십시오. 절단용 액세서리가 "전류가 흐르는" 전선에 접촉되면, 전동공구의 노출된 금속 부품에 "전류가 흐르는" 상태로 만들어 작업자가 감전될 수 있습니다.

▶ 클램프 등을 사용하여 가공물을 작업대에 안전하게 고정하고 받쳐주십시오. 가공물을 손으로 잡거나 몸쪽을 향하도록 잡으면 불안정한 상태가 되어 통제력을 읽을 수도 있습니다.
▶ 톈 쪽으로 손을 가까이 대지 마십시오. 작업물의 아래쪽을 잡지 마십시오. 톜날과 접하게 되면 부 상을 입을 수 있습니다.
▶ 전동공구를 컨 상태에서만 작업물에 서서히 접근 하십시오. 그렇지 않으면 톱날이 작업물에 걸리면서 반동이 생길 위험이 있습니다.
▶ 톔 작업 시 밀판이 안전하게 밀착되어 있는지 확인하십시오. 톔날이 걸려 있으면 부러지거나 반동이 생길 수 있습니다.
▶ 작업을 마치고 나서 전동공구의 전원을 끄고 기기가 완전히 정지된 후에 절단면에서 톱날을 빼 내십시오. 이렇게 하면 반동이 생기는 것을 방지할 수 있으며 전동공구를 안전하게 내려 놓을 수 있습니다.
▶ 전동공구를 내려놓기 전에 기기가 완전히 멈추었는지 확인하십시오. 삽입공구가 걸리거나 전동공구에 대한 통제가 어려워질 수 있습니다.
반드시 손상되지 않고 결함이 없는 톱날만 사용 하십시오. 휘거나 날카롭지 않은 톱날이 부러져 절단 작업을 방해하거나 반동을 유발할 수 있습니다.
▶ 전원을 끈 후 옆에서 톓날을 눌러 정지해서는 안 됩니다. 이로 인해 톓날이 손상되거나 부러질 수 있으며 혹은 반동을 유발할 수 있습니다.
본 전동공구는 베이스 플레이트와 함께 사용하십시오. 베이스 플레이트 없이 작업할 경우, 전동공구에 대한 통제력을 잃을 수 있는 위험이 있습니다.
▶ 보이지 않는 부위에 에너지 배선 및 배관 여부를 확인하려면 적당한 탐지기를 사용하거나 담당 전력 공급회사에 문의하십시오. 전선에 접하게 되면 화재나 전기 충격을 야기할 수 있습니다. 가스관을 손상시키면 폭발 위험이 있습니다. 수도관을 파손하게 되면 재산 피해를 야기할 수 있습니다.
▶ 배터리가 손상되었거나 잘못 사용될 경우 증기가 발생할 수 있습니다. 배터리에서 화재가 발생하거나 폭발할 수 있습니다. 작업장을 환기시키고, 필요한 경우 의사와 상담하십시오. 증기로 인해 호흡기가 자극될 수 있습니다.
▶배터리를 분해하지 마십시오. 단락이 발생할 위험이 있습니다.
▶ 못이나 스크류 드라이버 같은 뱃족한 물체 또는 외부에서 오는 충격 등으로 인해 축전지가 손상될 수 있습니다. 내부 단락이 발생하여 배터리가 타거나 연기가 발생하고, 폭발 또는 과열될 수 있습니다.
▶ 제조사의 배터리 제품만 사용하십시오. 그래야만 배터리 과부하의 위험을 방지할 수 있습니다.

배터리를 태양 광선 등 고열에 장시간 노출되지 않도록 하고 불과 오염물질, 물, 수분이 있는 곳에 두지 마십시오. 폭발 및 단락의 위험이 있습니다.

▶ 해당 무선설비는 전파혼신 가능성이 있으므로 인명안전과 관련된 서비스는 할 수 없습니다.
▶ 주의! 전동공구의 블루투스® 기능 사용은 다른 기기나 설비, 비행기 및 의료기기(예: 심박 조정기, 보청기) 등에 장애를 가져올 수 있습니다. 마찬가지로 근처에 있는 동물이나 사람에게도 좋지 않은 영향을 미칠 수 있습니다. 전동공구의 블루투스® 기능 사용은 의료 기기, 주유소, 화학설비 및 폭발 위험이 있는 주변에서는 삼가하십시오. 비행기에서 전동공구의 블루투스® 기능 사용을 삼가하십시오. 오랜 시간 신체에 직접 접촉하여 작동하는 것을 삼가하십시오.

블루투스® 워드마크와 그림(로고)은 Bluetooth SIG, Inc.의 등록상표입니다. Robert Bosch Power Tools GmbH는 허가를 받아 이를 사용하고 있습니다.

제품 및 성능 설명

모든 안전 수칙과 지침을 숙지하십시오. 다음의 안전 수칙과 지침을 준수하지 않 으면 화재 위험이 있으며 감전 혹은 중 상을 입을 수 있습니다.

사용 설명서 앞 부분에 제시된 그림을 확인하십시오.

규정에 따른 사용

본 전동공구는 목재, 플라스틱, 금속, 세라믹 플레이트, 고무 및 라미네이트/HPL(High Pressure Laminate)을 단단히 받쳐주면서 절단 및 절단부를 분리하도록 설계되었습니다. 직선 및 곡선 절단 작업에 적합합니다. 톱날 선택에 대한 권장 자료를 참고하십시오.

내장된 블루투스* Low Energy Module에서 블루투스* 무선 기술을 이용하여 전동공구와 모바일 단말 기 간에 전동공구의 데이터 및 설정 내역이 전송됩니다.

제품의 주요 명칭

제품의 주요 명칭에 표기되어 있는 번호는 기기 그림이 나와있는 면을 참고하십시오.

(1) 손잡이(절연된 손잡이 부위)
(2) 사용자 인터페이스

(3) 스마트폰 표시기(사용자 인터페이스)
(4) ASC 표시기(사용자 인터페이스) (GST 18V-155 SC)
(5) 전동공구 상태 표시기(사용자 인터페이스)
(6) 작업 래프 표시기(사용자 인터페이스)
(7) 작업 래프 버튼(사용자 인터페이스)
(8) 스트로크 수 단계 표시기(사용자 인터페이스)
(9) 스트로크 수 사전 선택 버튼(사용자 인터페이스)
(10) 배터리a)
(11)배터리 해제 버튼a)
(12) 흡입 연결 부위 잠금 해제 버튼
(13) 밀판
(14) 플라스틱 가이드 판
(15) 톱날 가이드
(16) 톱날
(17) 안전핀
(18) 톱날 홀더
(19) 톱날 해제용 SDS 레버
(20) 작업 랄프
(21) 전원 스위치
(22)오비탈 작동 조절 레버
(23) 톱밥 분출장치 스위치
(24) 톱날 가이드 조정 구멍
(25) 전원 스위치용 시동 안전 잠금장치 (GST 18V-155 BC)
(26) 육각키
(27) 작업 표면 보호대
(28) 흡입 장치용 먼지 커버
(29) 흡입 연결 부위
(30) 흡입 호스a)
(31)평행 가이드용 리드
(32)평행 가이드 잠금 나사a)
(33)평행 조절자 ^a)
(34) 가이드 레일a)
(35) 가이드 레일 어댑터a)
(36) 원형 절단기a)

a) 도면이나 설명서에 나와있는 액세서리는 표준 공급부품에 속하지 않습니다. 전체 액세서리는 저희 액세서리 프로그램을 참고하십시오.

제품 사양

충전 직쓰 GST 18V-155 SC GST 18V-155 BC
제품 번호	3 601 EB0 0.. 3 601 EB1 0..
정격 전압	V= 18 18
공회전 스트로크 수 n_o	min^-1	800-3800 0-3800
스트로크	mm 26 26

298|한국어

충전 직쓰 GST 18V-155 SC GST 18V-155 BC
최대 절단 깊이
– 목재	mm 155 155
– 알루미늄	mm 20 20
– 철재(비합금)	mm 10 10
EPTA-Procedure 01:2014에 따른 중량	kg 2.3–3.3 ^A)	2.3–3.3 ^A)
충전 시 권장되는 주변 온도	°C 0 ... +35 0 ... +35
작동 시 ^B) 및 보관 시 허용되는 주변 온도	°C –20 ... +50 –20 ... +50
권장 배터리	GBA 18V...ProCORE18V...	GBA 18V...ProCORE18V...
권장하는 충전기	GAL 18...GAX 18...GAL 36...	GAL 18...GAX 18...GAL 36...
데이터 전송
블루투스 ^ C)	블루투스® 4.2(Low Energy)	블루투스® 4.2(Low Energy)
최대 신호 범위D)	m 30 30
작동 주파수 범위	MHz 2400–2483.5 2400–2483.5
최대 송신 출력	mW < 1 < 1

A)사용하는 배터리에 따라 상이
B) 온도 < 0 °C일 때 출력 제한
C) 모바일 단말기는 블루투스®-Low-Energy-장치(버전 4.2)와 호환되어야 하며, 일반 접근 프로파일(Generic Access Profile, GAP)을 지원해야 합니다.
D) 도달 범위는 사용하는 수신기를 비롯한 외부 조건에 따라 큰 차이가 있을 수 있습니다. 폐쇄된 공간에서 사용하거나 금속 장애물(예: 벽, 선반, 케이스 등)을 통과하는 경우 블루투스® 도달 범위가 현저하게 줄어들 수 있습니다.

배터리

Bosch는 배터리 없이도 충전 전동공구를 판매합니다. 전동공구의 공급 사양에 배터리가 포함되어 있는지 여부는 포장에서 확인할 수 있습니다.

배터리 충전하기

▶ 기술자료에 기재되어 있는 충전기만 사용하십시오. 귀하의 전동공구에 사용된 리튬이온 배터리에 맞춰진 충전기들입니다.

지침: 리튬 이온 배터리는 국제 운송 규정에 따라 일부만 충전되에 출고됩니다. 배터리의 성능을 완전하게 보장하기 위해서는 처음 사용하기 전에 배터리를 완전히 충전하십시오.

배터리 장착하기

충전한 배터리는 배터리가 맞물려 고정될 때까지 배터리 흘더 쪽으로 미십시오.

배터리 탈착하기

배터리를 분리하려면 배터리 해제 버튼을 누른 상태에서 배터리를 당겨 빼내십시오. 무리하게 힘을 가하지 마십시오.

배터리는 배터리 해제 버튼이 실수로 눌려져 배터리가 빠지는 것을 방지하기 위해 잠금장치가 이중으로 되어 있습니다. 전동공구에 배터리가 끼워져 있는 동안 배터리는 스프링으로 제 위치에 고정됩니다.

배터리 충전상태 표시기

배터리 충전상태 표시기에 있는 녹색 LED는 배터리의 충전 상태를 나타냅니다. 안전상의 이유로 전동 공구가 멈춰 있는 경우에만 잔량상태 확인이 가능합니다.

충전상태 표시기 버튼 또는 올 누르면, 충전 상태가 표시됩니다. 배터리가 분리된 상태에서도 표시 가능합니다.

충전상태 표시기 버튼을 눌렀는데도 LED가 켜지지 않으면 배터리가 손상된 것이므로 교환해 주어야 합니다.

배터리 충전 상태는 사용자 인터페이스에도 표시됩니다(참조 „상태 표시“, 페이지 301).

배터리 형식 GBA 18V...

LED 용량

연속등 3× 녹색 60-100 %
연속등 2× 녹색 30-60 %
연속등 1× 녹색 5-30 %
점멸등 1× 녹색 0-5 %

배터리 형식 ProCORE18V...

LED 용량

연속등 5 × 녹색 80-100 %
연속등 4 × 녹색 60-80 %
연속등 3 × 녹색 40-60 %
연속등 2 × 녹색 20-40 %
연속등 1 × 녹색 5-20 %
점멸등 1 × 녹색 0-5 %

올바른 배터리의 취급 방법

배터리를 습기나 물이 있는 곳에 두지 마십시오.

배터리를 -20 °C 에서 50 °C 온도 범위에서만 저장 하십시오. 예를 들면 배터리를 여름에 자동차 안에 두지 마십시오.

가끔 배터리의 통풍구를 부드럽고 깨끗한 마른 솔로 청소하십시오.

충전 후 작동 시간이 현저하게 짧아지면 배터리의 수명이 다한 것이므로 배터리를 교환해야 합니다.

폐기처리에 관련된 지시 사항을 준수하십시오.

조립

▶ 전동공구에 각종 작업(보수 정비 및 액세서리 교환 등)을 하거나 전동공구를 운반하거나 보관할 경우 배터리를 전동공구에서 빼십시오. 실수로 전원 스위치가 작동하게 되면 상해를 입을 위험이 있습니다.

톱날 끼우기/교환하기

▶ 톨날을 조립 또는 교체할 경우 보호 장갑을 착용 하십시오. 톨날은 날카로우며, 장시간 사용하면 뜨거워질 수 있습니다.

톱날 선택하기

추천하는 톱날 목록은 본 설명서의 마지막 부분에 나와 있습니다. 옆 돌출걸이가 1개인 톱날(T자형)만 사용하십시오. 톱날은 절단하려는 깊이보다 길어서는 안 됩니다.

좁은 모서리 절단 시 가는 톱날을 사용하십시오.

톱날 끼우기 및 톱날 가이드 조정하기(그림 A-B 참조)

▶ 톓날을 끼우기 전에 톓날의 생크를 깨끗이 닭으십시오. 생크가 깨끗하지 않으면, 안전하게 고정되지 않을 수 있습니다.

필요에 따라 먼지 커버 (28) 를 분리하십시오.

SDS 레버 (19) 를 앞쪽 끝까지 당긴 후, 당긴 상태 를 유지하십시오. 톨니를 절단 방향으로 하여 톨 날 (16) 을 톨날 홀더 (18) 안으로 걸리는 소리가 날 때까지 밑어 넣습니다.

톱날을 끼울 때 톱날 가이드 (15) 의 죄 사이에 잘못 들어가는 일이 없도록 유의하십시오.

▶ 톈날이 제대로 끼워졌는지 확인해 보십시오. 느슨하게 걸린 톈날은 빠질 수 있으며 이로 인해 작업자가 상해를 입을 수 있습니다.

우수한 절단 결과를 내기 위해서는 톱날을 끼우지 않은 상태에서 톱날 가이드 (15) 의 죄를 최대한 톱날 (16) 가까이에 위치시키는 것이 좋습니다. 톱날의 두께에 맞춰 간격을 조정하기 위해 톱날 가이드의 죄를 조정할 수 있습니다.

육각키 (26) 를 밀판의 조정 구멍 (24) 에 끼우십시오. 조정 구멍 옆에 있는 표시에 맞춰 육각키를 돌리십시오(시계 방향: 간격 축소, 시계 반대 방향: 간격 확대). 퇈날이 계속해서 자유롭게 움직이는지 확인해 보십시오.

톱날 분리하기(그림 C 참조)

SDS 레버 (19) 를 앞쪽 끝까지 당겨 톱날 (16) 을 빼내십시오.

작업 표면 보호대(그림 D 참조)

작업 표면 보호대 (27) (액세서리)는 목재를 톱질할 때 표면이 손상되는 것을 방지해줍니다. 작업 표면 보호대는 특정 유형의 톱날에서만 사용할 수 있습니다.

작업 표면 보호대 (27) 를 앞쪽에서 밀판 (13) 으로 미십시오.

분진 및 톱밥 추출장치

납 성분을 포함한 페인트나 멋몇 나무 종류, 또는 광물 성분 그리고 철과 같은 재료의 분진은 건강을 해칠 수 있습니다. 이 분진을 만지거나 호흡할 경우, 사용자나 주변 사람들이 알레르기 반응이나 호흡기 장애를 일으킬 수 있습니다.

떡갈나무나 너도밤나무와 같은 특정한 분진은 암을 유발시키며, 특히 목재 처리용으로 사용되는 부가 원료 (크로마트, 목재 보호제)와 혼합되면 암을 유발시키게 됩니다. 석면 성분을 포함한 재료는 전문가만 작업할 수 있습니다.

-가능하면 작업물 소재에 적당한 분진 추출장치를 사용하십시오.

-작업장의 통풍이 잘 되도록 하십시오.

- 필터등급 P2가 장착된 호흡 마스크를 사용하십시오.

작업용 재료에 관해 국가가 지정한 규정을 고려하십시오.

▶ 작업장에 분진이 쌓이지 않도록 하십시오. 분진이 쉽게 발화할 수 있습니다.

먼지 커버(그림 E 참조)

전동공구를 분진 추출 장치에 연결하기 전에 먼지 커버 (28) 를 조립하십시오.

먼지 커버 (28) (액세서리)를 고정부와 함께 안전 핀 (17) 측면으로 가져오십시오. 안전핀의 다른 쪽 에서 먼지 커버를 눌러 고정부가 안전핀에 맞물려 고정될 수 있게 하십시오.

분진 추출 장치 없이 작업할 경우 먼지 커버 (28)를 분리하십시오. 분리하려면 한쪽 면에서 먼지 커버를 잡고 안전핀 (17)에서 앞쪽으로 빼내십시오.

300|한국어

분진 추출 장치 연결하기(그림 F-H 참조)

흡입 연결 부위를 끼우거나 제거하기 전에 배터리 (10) 를 분리하십시오.

흡입 연결 부위 (29) 를 밀판 (13) 의 홈에 끼우십시오.

흡입 호스 (30) (액세서리)를 흡입 연결 부위 (29)에 끼우십시오. 흡입 호스 (30) 를 진공 청소기(액세서리)에 연결하십시오.

다양한 진공 청소기 연결에 관한 정보는 본 설명서의 마지막 부분에서 확인할 수 있습니다.

분진 추출 장치가 연결되어 있으면, 톱밥 분출장치를 끄십시오.

진공 청소기는 작업하는 소재에 적당한 것이어야 합니다.

특히 건강에 유해한 발암성 혹은 건조한 분진을 처리해야 할 경우에는 특수한 청소기를 사용해야 합니다.

흡입 연결 부위 (29) 를 다시 제거하려면, 잠금 해제 버튼 (12) 을 누르고 밀판 (13) 에서 흡입 연결 부위를 당겨 빼내십시오.

작동

작동 모드

▶ 전동공구에 각종 작업(보수 정비 및 액세서리 교환 등)을 하거나 전동공구를 운반하거나 보관할 경우 배터리를 전동공구에서 빼십시오. 실수로 전원 스위치가 작동하게 되면 상해를 입을 위험이 있습니다.

오비탈 작동 조절하기

오비탈 작동이 4단계로 조절이 가능하여 작업하려는 소재에 맞춰 절단 속도, 절단 성능, 절단 모양을 결정할 수 있습니다.

작동하는 중에도 조절 레버 (22)를 이용해 오비탈 작동을 조절할 수 있습니다.

단계 0 오비탈 작동 정지

단계 | 약한 오비탈 작동

단계 II 중간 오비탈 작동

단계 III (MAX) 강한 오비탈 작동

각 작업에 이상적인 펜들럼 단계는 실습 테스트를 통해 파악할 수 있습니다. 이때 권장하는 사항은 다음과 같습니다.

-절단 모서리가 미세하고 깔끔한 상태를 유지해야 할수록 최대한 낮은 펜들림 단계를 선택하거나 또는 펜들림 기능을 아예 끄십시오.

- 얇은 소재(예: 철판) 가공 시 펜들럼 기능을 끄십시오.

-고경도 소재(예: 철재)에서는 낮은 펜들럼 단계로 작업하십시오.

-부드러운 자재에서 그리고 목재 톱 작업 시에는 최대 펜들럼 단계로 작업해도 됩니다.

톱밥 분출장치

톱밥 분출장치의 배출 작업을 통해 절단선에 톱밥이 남아 있지 않게 할 수 있습니다.

톱밥 분출장치 켜기: 목재, 플라스틱 등 톱밥/버 발생이 많은 작업 시 스위치 (23) 를 위치 I로 누르십시오.

톱밥 분출장치 끄기: 금속에서 작업할 때 분진 추출장치가 연결되어 있는 경우 스위치 (23) 를 위치 0으로 누르십시오.

기계 시동

전원 켜기/끄기 (GST 18V-155 SC)

▶ 손잡이에서 손을 떼지 않고 전원 스위치를 작동할 수 있는지 확인하십시오.

전동공구의 전원을 켜려면 좌측 또는 우측 전원 스위치 (21) 를 앞쪽 끝까지 민 후 스위치에서 손을 떼십시오.

지침: 전원을 컬 때 전원 스위치 (21) 를 전원을 끝 때보다 더 오랫 동안 앞쪽으로 눌러야 돌발적으로 전원이 켜지는 일을 방지할 수 있습니다.

전동공구의 전원을 끄려면 좌측 또는 우측 전원 스위치 (21) 를 다시 앞쪽 끝까지 민 후 스위치에서 손을 떼십시오.

전원 켜기/끄기 및 스트로크 수 조절하기 (GST 18V-155 BC)

전동공구를 켜려면 먼저 기호 뒤에서 시동 안전 잠금장치 (25) 쪽으로 밀어 시동 안전 잠금장치를 비활성화시키십시오. 이어서 전원 스위치 (21) 를 누르고 누른 상태를 유지하십시오.

전원 스위치 (21) 를 밀어 이동시키는 만큼 전원이 켜진 전동공구의 스트로크 수를 조절할 수 있습니다.

전원 스위치 (21) 를 약간만 밀면 스트로크 수가 낮아집니다. 세계 누르면 스트로크 수가 높아집니다. 최대 스트로크 수는 사용자 인터페이스에 설정되어 있는 스트로크 수 단계에 따라 달라집니다.

전동공구를 끄려면 전원 스위치 (21)에서 손을 떼십시오. 기호 옷에서 시동 안전 잠금장치쪽으로 밀어 시동 안전 잠금장치 (25)를 활성화시키십시오.

충돌 차단 기능

충돌 차단 기능이 내장되어 있어 전동공구가 바닥에 떨어지면 바로 전동공구가 꺼집니다.

충돌 차단 기능이 작동되면, 상태 표시기 (5) 가 적 색으로 깜박입니다. 차단 이유에 관한 정보는

Bosch Toolbox 앱에서 확인할 수 있습니다.

전동공구의 전원 다시 켜기:

- GST 18V-155 SC: 좌측 또는 우측 전원 스위치 (21) 를 앞쪽 끝까지 두 번 민 후 스위치에서 손을 떼십시오.

- GST 18V-155 BC: 전원 스위치 (21) 를 누르고 누른 상태를 유지하십시오.

Bosch Toolbox 앱을 통해 충돌 차단 기능을 비활성화할 수 있습니다.

사용자 인터페이스

사용자 인터페이스 용도:

-전동공구의 상태 표시용

-작업 래프 켜기/끄기용

-스트로크 수의 사전 선택/조절용

-스트로크 수 단계 6에서 ASC 기능 제어용 (GST 18V-155 SC, 공장 초기 설정에서)

- 앱의 경고 신호 전달용(온도에 따른 과부하 방지, 충돌 차단 기능)

상태 표시
상태 표시기 색 의미 해결 방법 상 (5)

- 전동공구 꺼진 상태 -

녹색 전동공구 켜진 상태 및 작동 가능 상태 -

황색 임계 수준의 온도에 도달함 톈날을 제거하고 전동공구를 약 3 분 동안최대 스트로크 수로 작동하여 냉각시키십시오.

배터리 거의 방전됨 배터리를 충전하십시오.

적색 전동공구가 과열됨. 전동공구를 식히십시오.

배터리가 비어 있음 배터리를 충전하십시오.

적색으로 깜박 충돌 차단 기능이 작동됨 모바일 단말기에서 메시지를 확인하십시오.

청색 전동공구가 블루투스®를 통해 모바일 단말기에 -연결됨

청색 깜박임 데이터 전송 -

LED 작업 랜프 켜기/끄기

작업 래프 (20) 를 켜거나 끄려면, 작업 래프 표시기 (6) 에 원하는 상태가 표시될 때까지 작업 래프 버튼 (7) 을 누르십시오.

▶ 작업 랼프 안을 들여다보지 마십시오, 시력이 저하될 수 있습니다.

스트로크 수 설정하기

스트로크 수 사전 선택 버튼 (9) 을 눌러 스트로크 수를 사전에 선택하고 작동 중에도 변경할 수 있습니다. 스트로크 수 단계 표시기 (8) 에 원하는 스트로크 수 단계가 표시될 때까지 스트로크 수 사전 선택 버튼을 누르십시오. 전동공구의 전원을 끝 때 마지막으로 설정된 스트로크 수 단계가 저장됩니다. 제공되는 스트로크 수 단계:

- GST 18V-155 SC: 스트로크 수 단계 1-6 및 ASC가 적용된 추가 스트로크 수 단계 6(ASC 표시기 (4) 가점등됨)

- GST 18V-155 BC: 스트로크 수 단계 1-6, 스트로크 수는 전원 스위치 (21) 를 통해서도 설정된 스트로크 수 단계의 최대 스트로크 수까지 제어할 수 있습니다.

사전 설정된 스트로크 수 단계의 값 및 개수는

Bosch Toolbox 앱을 통해 변경할 수 있습니다.

필요한 스트로크 수는 작업하려는 소재와 작업 조건에 따라 다르므로 실제 시험을 통해 결정할 수 있습니다.

플라스틱 및 금속 톱 작업 시에는 스트로크 수를 줄 이기를 권장합니다.

ASC(Adaptive Speed Control) 기능을 통해 스트로크 수 조절하기 (GST 18V-155 SC)

최대한 정확하게 절단할 수 있도록 톱날을 작업물로 가져오기 전에 ASC 기능을 이용해 스트로크 수를

자동으로 줄일 수 있습니다. 톱날이 작업물에 닿으면, 스트로크 수가 설정된 스트로크 수 단계로 높아 집니다.

공장 초기 설정에서는 스트로크 수 단계 6이 ASC 기능이 적용/미적용된 상태로 제공됩니다. ASC를 적용해 작동하려면, ASC 표시기 (4) 가 점등되고 스트로크 수 표시기 (8) 에 A가 나타날 때까지 스트로크 수 사전 선택 버튼 (9) 을 누르십시오.

Bosch Toolbox 앱을 통해 다른 스트로크 수 단계에서도 ASC 기능을 켜거나 끌 수 있습니다. 설정을 변경할 때 ASC 기능이 켜져 있으면, ASC 표시기 (4) 만 점등되고, 스트로크 수 단계 표시기 (8)에는 더이상 A가 표시되지 않습니다.

사용 방법

▶ 전동공구에 각종 작업(보수 정비 및 액세서리 교환 등)을 하거나 전동공구를 운반하거나 보관할 경우 배터리를 전동공구에서 폐십시오. 실수로 전원 스위치가 작동하게 되면 상해를 입을 위험이 있습니다.

▶ 톱날이 물리면 즉시 전동공구 스위치를 끄십시오.

▶ 크기가 작거나 얇은 소재를 가공하는 경우 항상 견고한 받침대를 사용하십시오.

목재, 침보드, 건축용 자재 등에서 톱 작업하기 전에 해당 소재에 못, 나사 등과 같은 이물질이 없는지 점검하고, 필요에 따라 이를 제거하십시오.

직쓰는 곡선 절단에도 사용하기 위해 설계되었습니다. Bosch 제품군은 직선 절단 또는 원형 절단이 가능한 액세서리(직쓰 모델에 따라 평행 조절자, 가이드 레일 또는 원형 절단기 등)도 제공하고 있습니다.

302|한국어

소형 직쓰는 기본적으로 "빨어나가는" 경향이 있어서, 경우에 따라 각도 정확도 및 절단 정확도가 보장되지 않을 수 있습니다. 정확도에 영향을 미치는 결정적인 요소는 톈날 두께, 절단 길이와 작업물의 자재 밀도 및 자재 두께가 있습니다.

따라서 선택한 시스템의 절단 결과가 작업 요건에 맞는지 항상 시험 절단을 통해 점검해보시기 바랍니다.

평행 조절자(액세서리)(그림 I 참조)

평행 조절자 (33) 를 이용해 작업하는 경우 작업물의 두께는 최대 30 mm 이하여야 합니다.

잠금 나사 (32) 를 풀고 밀판의 가이드 (31) 를 관통시켜 평행 조절자의 눈금자를 미십시오. 원하는 절단 폭을 밀판의 내부 모서리에 있는 눈금값으로 설정하십시오. 잠금 나사 (32) 를 단단하게 조이십시오.

가이드 레일 어댑터(액세서리)(그림 J 참조)

가이드 레일 어댑터 (35) 가 필요한 경우:

-가이드 레일 (34) (액세서리)을 이용해 직선 절단 하는 경우

-원형 절단기 (36) (액세서리)를 이용해 원형 절단하는 경우

플라스틱 가이드 판 (14) 이 밀판 (13) 에 조립되어 있는지 확인하십시오. 가이드 레일 어댑터 (35) 에 전동공구를 끼우십시오.

가이드 레일 어댑터를 사용할 경우 해당 사용 설명서 내용에 유의하십시오.

원형 절단기(액세서리)(그림 K 참조)

원형 절단기 (36) 및 가이드 레일 어댑터 (35) 를 이용해 정확하게 원형 절단을 진행할 수 있습니다. 원형 절단기를 사용할 경우 해당 사용 설명서 내용에 유의하십시오.

냉각제/윤활제

금속에 톱질 작업을 할 때 작업물이 과열되기 때문에 절단선을 따라 냉각제나 윤활제를 발라 주어야 합니다.

연결 기능

앱 이용을 위한 시스템 전제조건

시스템 전제조건

모바일 단말기(태블릿, 스마트폰)	Android 6.0 (및그 이상의 버전)
	iOS 11 (및그 이상의 버전)

앱 설치 및 셋업

커넥티비티 기능을 사용하려면, 먼저 단말기에 따라 해당 앱을 설치해야 합니다.

-해당 앱스토어(Apple App Store, Google Play Store)를 통해 앱을 다운받으십시오.

지침: 해당 앱스토어에 사용자 계정이 등록되어 있어야 합니다.

앱 이름 iOS Android

Bosch Toolbox

-다운받은 후 앱에서 MyTools 또는

Connectivity 항목을 선택하십시오.

-모바일 단말기의 디스플레이에 전동공구를 단말기에 연결하기 위한 모든 단계가 제시됩니다.

블루투스®를 통한 데이터 전송

내장된 블루투스 Low Energy Module에서 주기적인 간격으로 신호를 보냅니다. 환경에 따라 전동공구가 감지되기 전까지 여러 번의 전송 주기를 거쳐 야 할 수 있습니다. 전동공구가 감지되지 않을 경우, 다음 사항을 점검하십시오.

- 모바일 단말기까지의 거리가 너무 떨어져 있습니까? 모바일 단말기와 전동공구와의 거리를 좁히십시오.

-모바일 단말기에서 블루투스®를 겪다가 다시 커십시오.

전동공구가 감지되는지 확인하십시오.

전동공구 연결 기능

블루투스® Low Energy Module 을 결합하면 전동 공구에 다음과 같은 연결 기능이 제공됩니다:

-등록 및 사용자 개별화

-상태 점검,경고 메시지 출력

-일반 정보 및 설정 내역

-관리

-스트로크 수 단계 프로그래밍

- 전원 켜기/끄기 및 ASC 기능 제어 (GST 18V-155 SC)

-경고 메시지(온도에 따른 과부하 방지, 총돌 차단 기능)

보수 정비 및 서비스

보수 정비 및 유지

▶ 전동공구에 각종 작업(보수 정비 및 액세서리 교환 등)을 하거나 전동공구를 운반하거나 보관할 경우 배터리를 전동공구에서 벡십시오. 실수로 전원 스위치가 작동하게 되면 상해를 입을 위험이 있습니다.

▶안전하고 올바른 작동을 위하여 전동공구와 전동 공구의 통풍구를 항상 깨끗이 하십시오.

톱날 홀더를 정기적으로 닭아 주십시오. 이 경우 톱 날을 전동공구에서 빼내고 전동공구를 평면에 가법 계 두드려 털어 주십시오.

전동공구가 지나치게 오염되어 있으면 기능 장애가 생길 수 있습니다. 따라서 분진이 많이 배출되는 소

재는 아래쪽 또는 머리 위쪽에서 작업하지 마십시오.

분진 배출구가 막힌 경우, 전동공구의 전원을 끄고, 분진 추출 장치를 분리한 후 분진 및 톱밥을 제거합니다.

AS 센터 및 사용 문의

AS 센터에서는 귀하 제품의 수리 및 보수정비, 그리고 부품에 관한 문의를 받고 있습니다. 대체 부품에 관한 분해 조립도 및 정보는 인터넷에서도 찾아 볼 수 있습니다 - www.bosch-pt.com

보쉬 사용 문의 팀에서는 보쉬의 제품 및 해당 액세서리에 관한 질문에 기꺼이 답변 드릴 것입니다. 문의나 대체 부품 주문 시에는 반드시 제품 네임 플레이트에 있는 10자리의 부품번호를 알려 주십시오.

콜센터

080-955-0909

다른 AS 센터 주소는 아래 사이트에서 확인할 수 있습니다:

권장하는 리튬이온 배터리는 위험물 관련 규정을 따릅니다. 배터리는 별도의 요구 사항 없이 사용자가 직접 도로 상에서 운반할 수 있습니다.

제3자를 통해 운반할 경우(항공 운송이나 운송 회사 등) 포장과 표기에 관한 특별한 요구 사항을 준 수해야 합니다. 이 경우 발송 준비를 위해 위험물 전문가와 상담해야 합니다.

표면이 손상되지 않은 배터리만 사용하십시오. 배터리의 접촉 단자면을 뒦어 붙인 상태로 내부에서 움직이지 않도록 배터리를 포장하십시오. 또한 이와 관련한 국내 규정을 준수하십시오.

처리

전동공구, 배터리, 액세서리 및 포장은 환경 친화적인 방법으로 재생활 수 있도록 분류하십시오.

전동공구와 총전용 배터리/배터리를 가정용 쓰레기로 처리하지 마십시오!

충전용 배터리/배터리:

리튬이온:

운반 단락에 나와 있는 지침을 참고하십시오 (참조 „운반“, 페이지 303).

304|عربي
