KÄYTTÖOHJE GST 18V155 SC Professional BOSCH

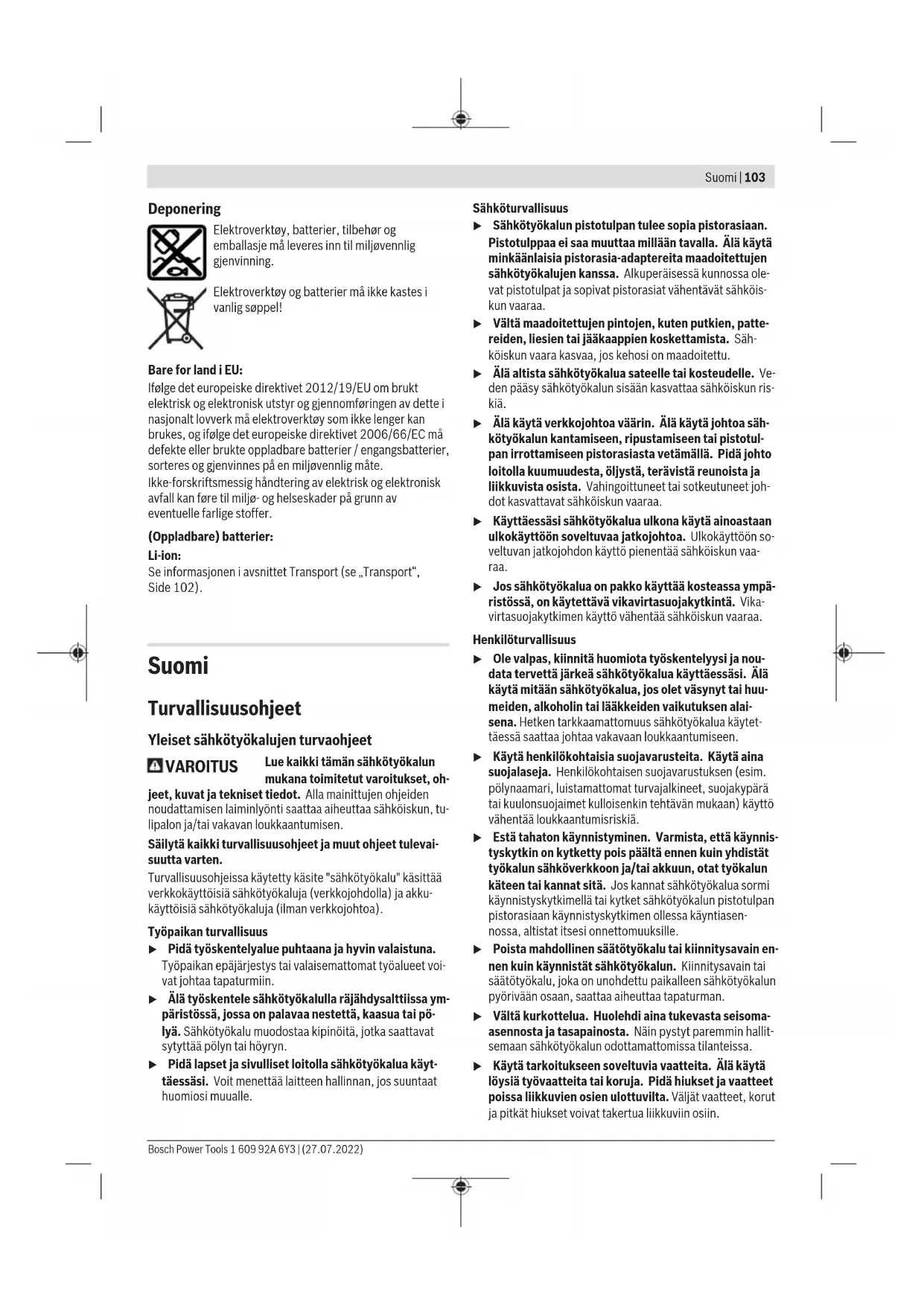

Yleiset sähkötyökalujen turvaohjeet

VAROITUS

Lue kaikki tämän sähkötyökalun mukana toimitetut varoitukset, oh-

jeet, kuvat ja tekniset tiedot. Alla mainittujen ohjeiden noudattamisen laiminlyönti saattaa aiheuttaa sähköiskun, tulipalon ja/tai vakavan loukkaantumisen.

Säilytä kaikki turvallisuusohjeet ja muut ohjeet tulevai-suutta varten.

Turvallisuusohjeissa käytetty käsite "sähkötyökalu" käsitää verkkokäyttöisiä sähkötyökaluja (verkkojohdolla) ja akku- käyttöisiä sähkötyökaluja (ilman verkkojohtoa).

Työpaikan turvallisuus

• Pidä työskentelyalue puhtaana ja hyvin valaistuna. Työpaikan epäjärjestys tai valaisemattomat työalueet vo vat johtaa tapaturmiin.
• Älä työskentele sähkötyökalulla räjähdysalttiissa ympäristössä, jossa on palavaa nestettä, kaasua tai pölyä. Sähkötyökalu muodostaa kipinöitä, jotka saattavat sytyttää pölyn tai höyryn.
• Pidä lapset ja sivulliset loitolla sähkötyökalua käyttäessäsi. Voit menettää laitteen hallinnan, jos suuntaat huomiosi muualle.

Sähköturvallisuus

Sähkötyökalun pistotulpan tulee sopia pistorasiaan. Pistotulppaa ei saa muuttaa millään tavalla. Älä käytä minkäänlaisia pistorasia-adaptereita maadoitettujen sähkötyökalujen kanssa. Alkuperäisessä kunnossa olevat pistotulpat ja sopivat pistorasiat vähentävät sähköiskun vaaraa.
Vältä maadoitettujen pintojen, kuten putkien, pattereiden, liesien tai jääkaappien koskettamista. Sähköiskun vaara kasvaa, jos kehosi on maadoitettu.
- Älä altista sähkötyökalua sateelle tai kosteudelle. Veden pääsy sähkötyökalun sisään kasvattaa sähköiskun riskiä.
- Älä käytä verkkojohtoa väärin. Älä käytä johtoa sähkötyökalun kantamiseen, ripustamiseen tai pistotulpan irrottamiseen pistorasiasta vetämällä. Pidä johto loitolla kuumuudesta, öljystä, terävistä reunoista ja liikkuvista osista. Vahingoittuneet tai sotkeutuneet johdot kasvattavat sähköiskun vaaraa.
Käyttäessäsi sähkötyökalua ulkona käytä ainoastaan ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön soveltuvan jatkojohdon käyttö pienentää sähköiskun vaaraa.
- Jos sähkötyökalua on pakko käyttää kosteassa ympäristössä, on käytettävä vikavirtasuojakytkintä. Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaaraa.

Henkilöturvallisuus

Ole valpas, kiinnitä huomiota työskentelyysi ja noudata tervettä järkeä sähkötyökalua käyttäessäsi. Älä käytä mitään sähkötyökalua, jos olet väsynyt tai huu- meiden, alkoholin tai lääkkeiden vaikutuksen alai- sena. Hetken tarkkaamattomuus sähkötyökalua käytet- täessä saattaa johtaa vakavaan loukkaantumiseen.
Käytä henkilökohtaisia suojavarusteita. Käytä aina suojalaseja. Henkilökohtaisen suojavarustuksen (esim. pölynaamari, luistamattomat turvajalkineet, suojakypärä tai kuulonsuojaimet kulloisenkin tehtävän mukaan) käyttö vähentää loukkaantumisriskiä.
Estä tahaton käynnistyminen. Varmista, että käynnistyskytkin on kytketty pois päältä ennen kuin yhdistät työkalun sähköverkkoon ja/tai akkuun, otat työkalun käteen tai kannat sitä. Jos kannat sähkötyökalua sormi käynnistyskytkimellä tai kytket sähkötyökalun pistotulpan pistorasiaan käynnistyskytkimen ollessa käyntiasennossa, altistat itsesi onnettomuuksille.
Poista mahdollinen säätötyökalu tai kiinnitysavain ennen kuin käynnistät sähkötyökalun. Kiinnitysavain tai säätötyökalu, joka on unohdettu paikalleen sähkötyökalun pyörivään osaan, saattaa aiheuttaa tapaturman.
Vältä kurkottelua. Huolehdi aina tukevasta seisoma-asennosta ja tasapainosta. Näin pystyt paremmin hallitsemaan sähkötyökalun odottamattomissa tilanteissa.
Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä löysiä työvaatteita tai koruja. Pidä hiukset ja vaatteet poissa liikkuvien osien ulottuvilta. Väljät vaatteet, korut ja pitkät hiukset voivat takertua liikkuviin osiin.

104|Suomi

• Jos laitteissa on pölynpoistoliitäntä, varmista, että se on kytketty oikein ja toimii kunnolla. Pölynpoistojärjestelmän käyttö vähentää pölyn aiheuttamia vaaroja.
• Työskentele keskittyneesti ja noudata aina turvallisuusmääräyksiä. Hetkellinenkin huolimattomuus voi aiheuttaa vakavia vammoja.

Sähkötyökalun käyttö ja huolto

• Älä ylikuormita laitetta. Käytä kyseiseen työhön tarkoitettua sähkötyökalua. Sopivan tehoisella sähkötyökalulla teet työt paremmin ja turvallisemmin.
• Älä käytä sähkötyökalua, jota ei voida käynnistää ja pysäyttää käynnistyskytkimestä. Sähkötyökalu, jota ei voi enää hallita käynnistyskytkimellä, on vaarallinen ja täytyy korjauttaa.

Irrota pistotulppa pistorasiasta ja/tai irrota akku (jos irrotettava) sähkötyökalusta, ennen kuin suoritat sää-töjä, vaihdat tarvikkeita tai viet sähkötyökalun varas-toon. Nämä varotoimenpiteet estävät sähkötyökalun ta-hattoman käynnistymisen.

Säilytä sähkötyökalut poissa lasten ulottuvilta, kun niitä ei käytetä. Älä anna sellaisten henkilöiden käyttää sähkötyökalua, joilla ei ole tarvittavaa käyttökokemusta tai jotka eivät ole lukeneet tätä käyttöohjetta. Sähkötyökalut ovat vaarallisia, jos niitä käyttävät koke-mattomat henkilöt.

Pidä sähkötyökalut ja tarvikkeet hyvässä kunnossa. Tarkista liikkuvat osat virheellisen kohdistuksen tai jumittumisen varalta. Varmista, ettei sähkötyökalussa ole murtuneita osia tai muita toimintaa haittaavia vikoja. Jos havaitset vikoja, korjauta sähkötyökalu ennen käyttöä. Monet tapaturmat johtuvat huonosti huolle-tuista sähkötyökaluista.

- Pidä leikkausterät terävinä ja puhtaina. Asianmukaisesti huolletut leikkaustyökalut, joiden leikkausreunat ovat teräviä, eivät jumitu herkästi ja niitä on helpompi hallita.

Käytä sähkötyökaluja, tarvikkeita, ruuvauskärkiä jne. näiden ohjeiden, käyttöolosuhteiden ja työtehtävän mukaisesti. Sähkötyökalun määräystenvastainen käyttö saattaa aiheuttaa vaaratilanteita.

▶ Pidä kahvat ja kädensijat kuivina ja puhtaina (öljyttöminä ja rasvattomina). Jos kahvat ja kädensijat ovat liukkaita, et pysty yllättävissä tilanteissa ohjaamaan ja hallitsemaan työkalua turvallisesti.

Akkukäyttöisten työkalujen käyttö ja huolto

Lataa akku vain valmistajan suosittelemassa latauslaitteessa. Latauslaite, joka soveltuu määrätyntyypiselle akulle, saattaa muodostaa tulipalovaaran erilaista akkua ladattaessa.

Käytä sähkötyökalussa ainoastaan kyseiseen sähkötyökaluun tarkoitettua akkua. Muunlaisen akun käyttö saattaa aiheuttaa tapaturman ja tulipalon.

- Pidä irrotettu akku loitolla metalliesineistä, kuten paperiliittimistä, kolikoista, avaimista, nauloista, ruuveista tai muista pienistä metalliesineistä, jotka voi-

vat oikosulkea akun koskettimet. Akkukoskettimien vä- linen oikosulku saattaa aiheuttaa palovammoja tai johtaa tulipaloon.

Väärästä käytöstä johtuen akusta saattaa vuotaa nestettä. Vältä koskettamasta nestettä. Jos nestettä pääsee vahingossa iholle, huuhtele kosketuskohta vedellä. Jos nestettä pääsee silmiin, käänny lisäksi lääkärin puoleen. Akusta vuotava neste saattaa aiheuttaa ärsytystä ja palovammoja.
- Älä käytä akkua tai työkalua, joka on vioittunut tai jo- hon on tehty muutoksia. Jos akut ovat vioittuneet tai nii- hin on tehty muutoksia, ne voivat toimia ennalta arvaa- mattomasti ja aiheuttaa tulipalon, räjähdyksen tai louk- kaantumisvaaran.
- Älä altista akkua tai työkalua tulelle tai äärimmäisille lämpötiloille. Tulelle tai yli 130 °C kuumuudelle altistaminen saattaa aiheuttaa räjähdyksen.
Noudata latausohjeita ja lataa akku tai työkalu ohjeenmukaisen lämpötila-alueen rajoissa. Lataaminen virheellisesti tai ohjeiden vastaisessa lämpötilassa saattaa vaurioittaa akkua ja lisätä palovaaraa.

Huolto

Anna ainoastaan koulutettujen ammattihenkilöiden korjata sähkötyökalusi ja hyväksy korjauksiin vain alkuperäisiä varaosia. Näin varmistat, että sähkötyökalu säillyy turvallisena.
- Älä missään tapauksessa yritä itse korjata vaurioitu-neita akkuja. Akkuja saa korjata vain valmistaja tai val-tuutettu huoltopiste.

Pistosahojen turvallisuusohjeet

Pidä sähkötyökalusta kiinni sen eristetyistä kahvapinnoista, kun teet sellaisia töitä, joissa käyttötarvike voi koskettaa piilossa olevia sähköjohtoja. Jos käyttötarvike koskettaa virrallista sähköjohtoa, tämä voi tehdä sähkötyökalun suojaamattomat metalliosat virrallisiksi ja aiheuttaa sähköiskun laitteen käyttäjälle.
Kiinnitä työkappale tukevaan työalustaan puristimilla tai muilla sopivilla kiinnitysvälineillä. Työkappaleen pitäminen kädessä tai kehoa vasten ei takaa riittävää tukea ja voi johtaa hallinnan menettämiseen.
- Pidä kädet loitolla sahauskohdasta. Älä kosketa työkappaleen alapuolta. Sahanterän koskettaminen aiheuttaa loukkaantumisvaaran.
▶ Ohjaa sähkötyökalu vain moottorin käydessä työkappaletta vasten. Muuten syntyy takaiskun vaara, jos käyttötarvike juuttuu työkappaleeseen.
▶ Varmista, että jalkalevy on sahattaessa tukevasti työkappaletta vasten. Kallistunut sahanterä voi katketa tai aiheuttaa takaiskun.
Pysäytä sähkötyökalu sahauksen jälkeen ja nosta sahanterä vasta sen jälkeen sahausurasta, kun terä on pysähtynyt. Tällä tavalla vältät takaiskun ja voit asettaa sähkötyökalun turvallisesti säilytysalustalle.
Odota, kunnes sähkötyökalu on pysähtynyt, ennen kuin asetat sen säilytysalustalle. Sähkötyökalun hallin-

nan menettämisen vaara, koska käyttötarvike voi pureutua säilytysalustan pintaan.

Käytä vain ehjiä ja moitteettomassa kunnossa olevia sahanteriä. Taipunut tai tylsä sahanterä saattaa johtaa terän katkeamiseen, sahausjäljen heikentymiseen tai takaiskuun.
- Älä jarruta sahanterää laitteen sammutuksen jälkeen painamalla terän kylkeä työkappaletta vasten. Sahanterä saattaa vahingoittua, katketa tai aiheuttaa takaiskun.
- Käytä sähkötyökalua vain jalkalevyn kanssa. Sähkötyökalu saattaa riistäytyä hallinnastasi, jos työskentelet ilman jalkalevyä.
Käytä sopivia etsintälaitteita piilossa olevien syöttöjohtojen paikallistamiseksi, tai käänny paikallisen ja-keluyhtiön puoleen. Kosketus sähköjohtoon saattaa johtaa tulipaloon ja sähköiskuun. Kaasuputken vahingoittaminen saattaa johtaa räjähdykseen. Vesijohtoputken puhkaisu aiheuttaa aineellisia vahinkoja.
Akusta saattaa purkautua höyryä, jos akku vioittuu tai jos akkua käytetään epäasianmukaisesti. Akku saattaa syttyä palamaan tai räjähtää. Järjestä tehokas ilmanvaihto ja käänny lääkärin puoleen, jos havaitset ärsytystä. Höyry voi ärsyttää hengitysteitä.
▶ Älä avaa akkua. Oikosulkuvaara.
▶ Terävät esineet (esimerkiksi naulat ja ruuvitaltat) tai kuoreen kohdistuvat iskut saattavat vaurioittaa ak- kua. Tämä voi johtaa akun oikosulkuun, tulipaloon, savua- miseen, räjähtämiseen tai ylikuumenemiseen.
Käytä akkua ainoastaan valmistajan tuotteissa. Vain tällä tavalla saat estettyä akun vaarallisen ylikuormituk- sen.

Suojaa akkua kuumuudelta, esimerkiksi pitkäaikaiselta auringonpaisteelta, tulelta, lialta, vedeltä ja kosteudelta. Räjähdys- ja oikosulkuvaara.

▶ Varoitus! Bluetooth-ominaisuudella varustetun sähkötyökalun käyttö voi aiheuttaa häiriöitä muille laitteille ja järjestelmille, lentokoneille ja lääketieteellisille laitteille (esim. sydämentahdistin, kuulolaitteet). Lisäksi se saattaa aiheuttaa haittaa työkalun välittömässä läheisyydessä oleskeleville ihmisille ja eläimille. Älä käytä Bluetooth-ominaisuudella varustettua sähkötyökalua lääketieteellisten laitteiden, huoltoasemien, kemiallisten laitosten, räjähdysvaarallisten tilojen ja räjäytysalueiden läheisyydessä. Älä käytä Bluetooth-ominaisuudella varustettua sähkötyökalua lentokoneissa. Vältä laitteen pitkäkestosta käyttöä kehon välittömässä läheisyydessä.

Bluetooth ^® -tuotenimi sekä vastaavat kuvamerkit (logot) ovat rekisteröityjä tavaramerkkejä ja Bluetooth SIG, Inc. -yhtiön omaisuutta. Robert Bosch Power Tools GmbH käyttää näitä tuotenimiä/kuvamerkkejä aina lisenssillä.

Tuotteen ja ominaisuuksien kuvaus

Lue kaikki turvallisuus- ja käyttöohjeet. Turvallisuus- ja käyttöohjeiden noudattamatta jättäminen voi johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.

Huomioi käyttöohjeiden etuosan kuvat.

Määräyksenmukainen käyttö

Sähkötyökalu on tarkoitettu tukevalla alustalla tehtävään sahaamiseen puuhun, muoviin, metalliin, keramiikkalaattoihin, kumiin ja laminaattiin/HPL-levyihin (High Pressure Laminate). Se soveltuu sekä suoriin että kaareviin sahauksiin. Noudata sahanteriin liittyviä suosituksia.

Sähkötyökalun tiedot ja asetukset välitetään sisäänrakenne-tun Bluetooth ^ Low Energy -moduulin avulla langattomalla Bluetooth ^ -yhteydellä sähkötyökalusta mobiililaitteeseen.

Kuvatut osat

Kuvattujen osien numerointi viittaa kuvasivulla olevaan sähkötyökalun kuvaan.

(1) Kahva (eristetty kahvapinta)
(2) Käyttöliittymä
(3) Älypuhelimen merkkivalo (käyttöliittymä)
(4) ASC:n näyttö (käyttöliittymä) (GST 18V-155 SC)
(5) Sähkötyökalun tilanäyttö (käyttöliittymä)
(6) Työvalon näyttö (käyttöliittymä)
(7) Työvalon painike (käyttöliittymä)
(8) Iskunopeusportaan näyttö (käyttöliittymä)
(9) Iskunopeuden valintapainike (käyttöliittymä)

(10) Akku ^a)
(11) Akun lukituksen avauspainike ^4
(12) Pölynpoistoputken vapautuspainike
(13) Jalkalevy
(14) Muovinen liukulevy
(15) Sahanteräohjain
(16) Sahanterä
(17) Kosketussuoja
(18) Sahanterän kiinnitin
(19) Sahanterän SDS-vapautusvipu
(20) Työvalo
(21) Käynnistyskytkin
(22) Heiluriliikkeen säätövipu
(23) Purunpoistopuhaltimen kytkin
(24) Sahanteräohjaimen säätöaukko
(25) Käynnistyskytkimen käynnistyssalpa (GST 18V-155 BC)
(26) Kuusiokoloavain
(27) Repimissuoja
(28) Pölynpoistosuojus
(29) Pölynpoistoputki

106 | Suomi

(30) Imuletku ^a)
(31) Suuntaisohjaimen ohjain
(32) Suuntaisohjaimen lukitusruuvi ^a)
(33) Suuntaisohjain ^a)
(34) Ohjainkisko ^a)

(35) Ohjainkiskon adapteri ^a)

(36) Ympyräohjain ^a)

a) Kuvassa näkyvä tai tekstissä mainittu lisätarvike ei kuulu vakiovarustukseen. Koko tarvikevalikoiman voit katsoa tarvikeohjelmastamme.

Tekniset tiedot

Akkupistosaha GST 18V-155 SC GST 18V-155 BC
Tuotenumero		3 601 EB0 0.. 3 601 EB1 0..
Nimellinen jännite V= 18 18
Tyhjäkäyntikierrosluku n_o min	-1	800-3 800 0-3 800
Isku mm 26 26
Maks. sahaussyvyys
- puuhun mm 155 155
- alumiiniin mm 20 20
- teräkseen (seostamaton) mm 10 10
Paino EPTA-Procedure 01:2014 -ohjeiden mukaan kg 2,3-3,3		A)	2,3-3,3A)
Suositeltu ympäristön lämpötila latauksen aikana °C	0...+35	0...+35
Sallittu ympäristön lämpötila käytössä3) ja säilytyksessä	°C	-20...+50	-20...+50
Suositellut akut		GBA 18V...ProCORE18V...	GBA 18V...ProCORE18V...
Suositellut latauslaitteet		GAL 18...GAX 18...GAL 36...	GAL 18...GAX 18...GAL 36...
Tiedonsiirto
Bluetooth®C)		Bluetooth® 4.2(Low Energy)	Bluetooth® 4.2(Low Energy)
Signaalin maks. kantavuusD)	m 30 30
Käyttötaajuusalue	MHz	2 400-2 483,5	2 400-2 483,5
Lähetysteho maks.	mW	< 1	< 1
A) riippuen käytetystä akusta
B) Rajoitettu teho, kun lämpötila on <0 °C.
C) Mobiililaitteiden täytyy olla yhteensopivia Bluetooth®-Low-Energy-laitteiden (versio 4.2) kanssa ja tukea Generic Access Profile (GAP) -pää-syprofilia.
D) Kantavuus voi vaihdella voimakkaasti ulkoisten olosuhteiden ja käytettävän vastaanottimen mukaan. Suljetuissa tiloissa ja metallisten esteiden (esimerkiksi seinät, kaapit, laukut, yms.) takia Bluetooth®-kantavuus voi olla huomattavasti pienempi.

Melu-/tärinätiedot

		GST 18V-155 SC GST 18V-155 BC
Melupäästöarvot on määritetty standardin EN 62841-2-11 mukaan.
Tyypillinen sähkötyökalun A-painotettu melutaso:
Äänenpainetaso	dB(A)	89	89
Äänentehotaso	dB(A)	100	100
Epävarmuus K	dB	5	5
Käytä kuulosuojaimia!
Tärinän kokonaisarvot ah(kolmen suunnan vektorisumma) ja epävarmuus K on määritetty standardin EN 62841-2-11 mukaan:
Sahaaminen lastulevyyn sahanterällä T 144 DP:
a_h,B	m/s2	8	8
K m/s	2	1,5 1,5
Sahaaminen metallilevyn sahanterällä T 118 AF (iskunopeusportaalla 4):
a_h,M	m/s2	7	5
K m/s	2	1,5 1,5

Näissä käyttöohjeissa ilmoitetut tärinä- ja melupäästötiedot on mitattu standardissa määritetyn mittausmenetelmän mukaan ja niitä voi käyttää sähkötyökalujen keskinäiseen vertailuun. Ne soveltuvat myös tärinä- ja melupäästöjen alustavaan arviointiin.

Ilmoitetut tärinä- ja melupäästöt vastaavat sähkötyökalun pääasiallisia käyttötapoja. Tärinä- ja melupäästöt saattavat kuitenkin poiketa ilmoitetuista arvoista, jos sähkötyökalua käytetään toisiin töihin, muilla käyttötarvikkeilla tai riittämättömästi huollettuna. Tämä saattaa suurentaa koko työskentelyajan tärinä- ja melupäästöjä huomattavasti.

Tärinä- ja melupäästöjen tarkaksi arvioimiseksi on huomioitava myös ne ajat, jolloin laite on sammutettuna tai tyhäkäynnillä. Tämä voi vähentää huomattavasti koko työskentelyajan tärinä- ja melupäästöjä.

Määritte tele tarvittavat lisävarotoimenpiteet käyttäjän suojelemiseksi tärinän aiheuttamilta haitoilta (esimerkiksi sähkötyökalujen ja käyttötarvikkeiden huolto, käsien pitäminen lämpiminä ja työprosessien organisointi).

Akku

Bosch myy akkukäyttöisiä sähkötyökaluja myös ilman akkua. Pakkauksesta näet, sisältyykö akku sähkötyökalusi toimitukseen.

Akun lataminen

Käytä vain teknisissä tiedoissa ilmoitettuja latauslaitteita. Vain nämä latauslaitteet soveltuvat sähkötyökalussasi käytettävälle litiumioniakulle.

Huomautus: kansainvälisten kuljetusmääräysten mukaisesti Li-ion-akut toimitetaan osittain ladattuina. Akun täyden suorituskyvyn varmistamiseksi akku tulee ladata täyteen ennen ensikäyttöä.

Akun asentaminen

Työnnä ladattu akku akun kiinnityskohtaan niin, että se lukittuu paikalleen.

Akun irrottaminen

Kun haluat ottaa akun pois, paina akun vapautuspainiketta ja vedä akku irti. Älä irrota akkua väkisin.

Akussa on 2 lukitusvaihetta, millä estetään akun irtoaminen, jos painat tahattomasti akun vapautuspainiketta. Sähkötyökalussa oleva akku pysyy paikallaan jousen avulla.

Akun lataustilan näyttö

Akun lataustilan näytön vihreät LED-valot ilmoittavat akun lataustilan. Turvallisuussyistä lataustilan tarkistaminen on mahdollista vain sähkötyökalun ollessa pysähdyksissä.

Kun haluat nähdä lataustilan, paina lataustilan näytön painiketta tai. Damä on mahdollista myös akun ollessa irrotettuna.

Jos lataustilan näytön painikkeen painaminen ei sytytä yhtään LED-valoa, akku on viallinen ja täytyy vaihtaa.

Akun lataustila näytetään myös käyttöliittymässä (katso "Käyttötilan näytöt", Sivu 109).

Akkutyyppi GBA 18V...

LED-valo Kapasiteetti

3 vihreää LED-valoa palaa jatkuvasti 60-100 %

2 vihreää LED-valoa palaa jatkuvasti 30-60 %

1 vihreä LED-valo palaa jatkuvasti 5-30 %

1 vihreä LED-valo vilkkuu 0-5 %

Akkutyyppi ProCORE18V...

LED-valo Kapasiteetti

5 vihreää LED-valoa palaa jatkuvasti 80-100 %

4 vihreää LED-valoa palaa jatkuvasti 60-80 %

3 vihreää LED-valoa palaa jatkuvasti 40-60 %

2 vihreää LED-valoa palaa jatkuvasti 20-40 %

1 vihreä LED-valo palaa jatkuvasti 5-20 %

1 vihreä LED-valo vilkkuu 0-5 %

Ohjeita akun optimaaliseen käsittelyyn

Suojaa akku kosteudelta ja vedeltä.

Säilytä akkua vain -20 ... 50 °C lämpötilassa. Älä jätä akkua esimerkiksi kuumana kesäpäivänä pitkäksi ajaksi autoon.

Puhdista akun tuuletusaukot säännöllisin väliajoin pehmeällä, puhtaalla ja kuivalla siveltimellä.

Huomattavasti lyhentynyt käyntiaika latauksen jälkeen osoittaa, että akku on elinikänsä lopussa ja täytyy vaihtaa uuteen. Huomioi hävitysohjeet.

Asennus

Irrota akku, ennen kuin alat tehdä sähkötyökaluun liittyviä töitä (esim. huolto, käyttötarvikkeen vaihto, jne.). Irrota akku myös sähkötyökalun kuljetuksen ja säilytyksen ajaksi. Käynnistyskytkimen tahaton painallus aiheuttaa loukkaantumisvaaran.

Sahanterän asennus/vaihto

Käytä työkäsineitä, kun asennat tai vaihdat sahante-rän. Käyttötarvikkeet ovat teräviä ja ne voivat kuumentua pitkäaikaisessa käytössä.

Sahanterän valinta

Tämän käyttöoppaan lopussa on suositeltavien sahanterien yleiskatsaus. Käytä vain T-kiinnityksellä varustettuja sahanteriä. Sahanterä ei saa olla liian pitkä. Terän pituuden tulee sopia kyseiseen sahaustyöhön.

Käytä jyrkkien kaarien sahaukseen kapeaa sahanterää.

Sahanterän asentaminen ja sahanteräohjaimen säätäminen (katso kuvat A-B)

▶ Puhdista sahanterän varsi ennen sahanterän asenta-mista. Likaista vartta ei voi kiinnittää kunnolla.

Tarvittaessa irrota suojus (28).

Vedä SDS-vipua (19) eteenpäin rajoittimeen saakka ja pidä vipua painettuna rajoitinta vasten. Työnnä sahanterä (16) (teräpuoli sahaussuuntaan) sahanterän kiinnittimen (18) pohjaan asti.

Kun asetat sahanterän paikalleen, varmista, että sahanterä kulkee sahanteräohjaimen (15) leukojen välissä.

▶ Tarkista, että sahanterä on tukevasti paikallaan. Löysä sahanterä voi irrota ja johtaa tapaturmaan.

Hyvän sahaustuloksen saavuttamiseksi sahanteräohjaimen (15) leukojen tulee olla mahdollisimman lähellä sahanterää (16). Ne eivät kuitenkaan saa jumittaa sa- hanterää. Voit siirtää sahanteräohjaimen yhtä leukaa sää- tääksesi välin sahanterän paksuuden mukaan.

Aseta kuusiokoloavain (26) jalkalevyn säätöaukkoon (24). Käännä kuusiokoloavainta säätöaukon vieressä olevan merkin mukaan (myötäpäivään: pienennä väliä; vastapäivään: suurenna väliä). Varmista sahanterän esteetön liike.

Sahanterän irrotus (katso kuva C)

Vedä SDS-vipua (19) eteenpäin rajoittimeen saakka ja irrota sahanterä (16).

Repimissuoja (katso kuva D)

Repimissuojan (27) (lisätarvike) avulla voit estää sahattavan puulevyn pinnan repeytymisen. Repimissuojaa voidaan käyttää vain tiettyjen sahanterätyyppien kanssa.

Työnnä repimissuoja (27) etukautta jalkalevyyn (13).

Pölyn-/purunpoisto

Työstettävistä materiaaleista syntyvä pöly (esimerkiksi lyijypitoinen pinnoite, tietyt puulaadut, kivi ja metalli) voi olla terveydelle vaarallista. Pölyn koskettaminen tai hengittäminen saattaa aiheuttaa käyttäjälle tai lähellä oleville henkilöille allergisia reaktioita ja/tai hengitystiesairauksia.

Tiettyjen pölylaatujen (esimerkiksi tammi- tai pyökkipöly) katsotaan aiheuttavan syöpää, varsikin puunsuojaukseen käytettävien lisääineiden yhteydessä (kromaatti, puunsuoja-aine). Asbestipitoisia materiaaleja saavat käsitellä vain asiantuntevat ammattilaiset.

- Käytä mahdollisuuksien mukaan materiaalille soveltuvaa pölynpoistoa.

- Huolehdi työkohteen hyvästä tuuletuksesta.

- Suosittelemme käyttämään suodatusluokan P2 hengityssuojanaamaria.

Noudata käsiteltäviä materiaaleja koskevia maakohtaisia määräyksiä.

Estä pölyn kertyminen työpisteeseen. Pöly saattaa olla herkästi syttyvää.

Suojus (katso kuva E)

Asenna suojus (28), ennen kuin kytket sähkötyökalun pölynpoistoon.

Asenna suojus (28) (lisätarvike) pidikkeen kanssa sivukautta kosketussuojan (17) päälle. Paina suojus kosketussuojan toisella puolella paikalleen niin, että pidike napsahtaa kiinni kosketussuojaan.

Irrota suojus (28), jos työskentelet ilman pölynpoistovarus-tetta. Ota sitä varten suojuksen toisesta puolesta kiinni ja vedä se etukautta irti kosketussuojasta (17).

Pölynpoiston kytkeminen (katso kuvat F-H)

Irrota akku (10) ennen kuin asennat tai irrotat pölynpoistoputken.

Aseta purunpoistoputki (29) jalkalevyn (13) aukkoon.

Kytke imuletku (30) (lisätarvike) purunpoistoputkeen (29). Kytke imuletku (30) pölynimuriin (lisätarvike).

Tämän käyttöoppaan lopussa olevassa yleiskatsaus neuvoo, miten sahan voi kytkeä erilaisiin pölynimureihin.

Kytke purunpoistopuhallin pois päältä, jos saha on kytketty pölynimuriin.

Pölynimurin tulee soveltua työstettävälle materiaalille.

Käytä erikoisimuria, jos imuroit terveydelle erittäin vaarallisia, syöpää aiheuttavia tai kuivia pölylaatuja.

Kun haluat irrottaa pölynpoistoputken (29), paina vapautuspainiketta (12) ja vedä pölynpoistoputki irti jalkalevystä (13).

Käyttö

Käyttötavat

Irrota akku, ennen kuin alat tehdä sähkötyökaluun liittyviä töitä (esim. huolto, käyttötarvikkeen vaihto, jne.). Irrota akku myös sähkötyökalun kuljetuksen ja säilytyksen ajaksi. Käynnistyskytkimen tahaton painallus aiheuttaa loukkaantumisvaaran.

Heiluriliikkeen säätö

Heiluriliikkeen neliportainen säätö mahdollistaa sahausno-peuden, -tehon ja -jäljen optimaalisen sovituksen sahattavan materiaalin mukaan.

Säätövivun (22) avulla voit säätää heiluriliikettä myös käytön aikana.

Porras 0 Ei heiluriliikettä

Porras I Pieni heiluriliike

Porras II Keskisuuri heiluriliike

Porras III (MAX) Suuri heiluriliike

Voit määrittää kyseiseen käyttökohteeseen optimaalisesti sopivan heiluriliikkeen asennon koesahauksilla. Huomioi tällöin seuraavat suositukset:

• Mitä pienemmäksi säädät heiluriliikkeen asennon tai kytket heiluriliikkeen kokonaan pois, sitä hienompi ja siistimpi sahausjälki.
• Kytke heiluriliike pois päältä, kun sahaat ohuita levyjä (esim. peltilevyt).
• Käytä pientä heiluriliikettä, kun sahaat kovia materiaaleja (esim. teräs).
• Käytä suurinta heiluriliikettä pehmeiden materiaalien ja puun sahaustyöissä.

Purunpoistopuhallin

Purunpoistopuhaltimen ilmavirran avulla saat pidettyä sahauslinjan puhtaana.

Purunpoistopuhaltimen käynnistys: kun sahaat paljon purua tuottavaan puuhun, muoviiin yms., paina kytkintä (23) asentoon I.

Purunpoistopuhaltimen sammutus: kun sahaat metalliin tai kun sahaan on kytketty imuri, paina kytkintä (23) asen-toon 0.

Käyttöönotto

Käynnistäminen/sammuttaminen (GST 18V-155 SC)

▶ Varmista, että voit painaa käynnistyskytkintä irrotta-matta otetta kädensijasta.

Käynnistä sähkötyökalu työntämällä oikeaa tai vasenta käynnistyskytkintä (21) eteenpäin rajoittimeen asti ja vapauta se sitten.

Huomautus: käynnistettäessä käynnistyskytkintä (21) on painettava eteenpäin hieman kauemmin kuin sammutettaessa, jotta laite ei käynnisty tahattomasti.

Sammuta sähkötyökalu työntämällä oikeaa tai vasenta käynnistyskytkintä (21) uudelleen eteenpäin rajoittimeen asti ja vapauta se sitten.

Käynnistäminen/sammuttaminen ja iskunopeuden ohjaaminen (GST 18V-155 BC)

Kun haluat käynnistää sähkötyökalun, paina ensin symbo-

lin veressä olevaa käynnistyssalpaa (25) ja deaktivoi se tällä tavoin. Paina sen jälkeen käynnistyskytkintä (21) ja pidä sitä painettuna.

Voit säätää käytön aikana portaattomasti sähkötyökalun is-kunopeutta käynnistyskytkimen (21) avulla.

Kun painat käynnistyskytkintä (21) kevyesti, saha toimii pienellä iskunopeudella. Kun painat painiketta voimakkaammin, iskunopeus kasvaa.

Suurin iskunopeus riippuu käyttöliittymän kautta säädetystä iskunopeusportaasta.

Sammuta sähkötyökalu vapauttamalla

käynnistyskytkin (21). Aktivoi käynnistyssalpa (25) painamalla käynnistyssalpaa symbolin ¶ ieressä.

Turvakatkaisin

Sisäänrakennettu turvakatkaisin katkaisee toiminnan heti kun putoava sähkötyökalu iskeytyy lattiaan.

Jos turvakatkaisin laukeaa, tilan merkkivalo (5) vilkkuu pu-naisena. Bosch Toolbox -sovelluksesta näet tiedot katkaisun syystä.

Sähkötyökalun käynnistäminen uudelleen:

- GST 18V-155 SC: työnnä oikeaa tai vasenta käynnistyskytkintä (21) kaksi kertaa eteenpäin rajoittiimeen asti ja vapauta se sitten.

- GST 18V-155 BC: paina käynnistyskytkintä (21) ja pidä sitä painettuna.

Voit deaktivoida turvakatkaisimen Bosch Toolbox -sovelluksen kautta.

Käyttöliittymä

Käyttöliittymän käyttötarkoitukset:

• sähkötyökalun tilan näyttäminen
• työvalon sytyttäminen/sammuttaminen
• iskunopeuden valinta/ohjaus
• ASC:n ohjaus iskunopeusportaalla 6 (GST 18V-155 SC, tehdasasetuksella)
• sovelluksen varoituksista ilmoittaminen (lämpötilasta riippuva ylikuormitussuoja, turvakatkaisin)

Käyttötilan näytöt

Tilan merkkiva- Merkitys Korjausohje lon väri (5)
– Sähkötyökalu on kytketty pois päältä –
Vihreä Sähkötyökalu on käynnistetty ja käyttövalmis –
Keltainen Kriittinen lämpötila saavutettu Ota sahanterä pois ja anna sähkötyökalun käydän. 3 minuuttia suurimmalla iskunopeudella, jottamoottori jäähtyy.
Akku melkein tyhjä Lataa akku.
Punainen Sähkötyökalu on ylikuumentunut.	Anna sähkötyökalun jäähtyä.
Akku on tyhjä	Lataa akku.

110|Suomi

Tilan merkkiva- Merkitys Korjausohje lon väri (5)

Vilkkuu punai- sena Turvakatkaisin on lauennut Lue mobiililaitteen viesti.

Sininen Sähkötyökalu on Bluetooth®-yhteydessä mobiililaitteeseen

Vilkkuu sinisenä Tiedonsiirto –

LED-työvalon sytyttäminen/sammuttaminen

Työvalon (20) sytyttämiseksi tai sammuttamiseksi paina työvalon painiketta (7), kunnes työvalon näytössä (6) näkyy haluttu tila.

- Älä katso suoraan työvaloon, koska se voi aiheuttaa häikäistymisen.

Iskuluvun asetus

Iskunopeuden valintapainikkeella (9) voit valita iskunopeuden ja säätää iskunopeutta käytön aikana. Paina iskunopeuden valintapainiketta toistuvasti, kunnes haluamasi iskunopeusporras näkyy iskunopeusportaan näytössä (8). Kun sähkötyökalu sammutetaan, viimeksi käytetty iskunopeusporras tallennetaan muistiin.

Käytettävissä olevat iskunopeusportaat:

• GST 18V-155 SC: iskunopeusporras 1–6 sekä lisäksi iskunopeusporras 6 ASC:n kanssa (ASC-näyttö (4) palaa)
• GST 18V-155 BC: iskunopeusporras 1–6; iskunopeutta voi ohjata lisäksi käynnistyskytkimellä (21) säädetyn iskunopeusportaan suurimpaan iskunopeuteen asti
  Voit muuttaa sekä arvoja että valittujen iskunopeusportaiden määrää Bosch Toolbox-sovelluksen kautta.

Tarvittava iskunopeus riippuu materiaalista ja työskentelyolosuhteista, ja sen voi määrittää koeasahauksilla. Iskunopeutta kannattaa vähentää sahattaessa muoviin tai metalliin.

Iskunopeuden ohjaaminen ASC:n (Adaptive Speed Control) kautta (GST 18V-155 SC)

ASC:n avulla iskunopeutta voi pienentää automaattisesti ennen sahanterän koskettamista työkappaleeseen, jotta sahauksen aloitus tapahtuu mahdollisimman tarkasti. Kun sahanterä koskettaa työkappaletta, iskunopeus kasvaa automaattisesti asettamallesi iskunopeusportaalle.

Tehdasasetuksella iskunopeusporras 6 on käytettävissä ASC:n kanssa tai ilman ASC:tä. ASC:n kanssa käyttöä varten paina iskunopeuden valintapainiketta (9) toistuvasti, kunnes ASC-näyttö (4) syttyy ja A-kirjain tulee iskunopeusportaan näyttöön (8).

Bosch Toolbox -sovelluksen kautta voit kytkeä ASC:n päälle tai pois päältä myös muita iskunopeusportaita varten. Jos asetuksia on muutettu, päälle kytketyn ASC:n yhteydessä palaa vain ASC-näyttö (4); iskunopeuden näyttöön (8) ei tule enää A-kirjainta.

Työskentelyohjeita

Irrota akku, ennen kuin alat tehdä sähkötyökaluun liittyviä töitä (esim. huolto, käyttötarvikkeen vaihto, jne.). Irrota akku myös sähkötyökalun kuljetuksen ja

säilytyksen ajaksi. Käynnistyskytkimen tahaton painallus aiheuttaa loukkaantumisvaaran.

▶ Sammuta sähkötyökalu välittömästi, jos sahanterä ju-mittuu.
Käytä pienten tai ohuiden työkappaleiden työstöön aina tukevaa alustaa.

Tarkasta ennen sahausta, ettei työstettävässä puussa, lastulevyssä, palkissa, yms. ole nauloja, ruuveja tai muita esteitä. Tarvittaessa poista ne.

Pistosahat on tarkoitettu pääasiassa kaarisahauksiin. Boschvalikoimassa on myös lisätarvikkeita, joiden avulla voit sahata ympyröitä tai suoria linjoja (pistosahamallista riippuen esimerkiksi suuntaisohjain, ohjainkisko tai ympyräohjain). Kädellä ohjattavat pistosahat eksyvät herkästi sahauslinjalta, mikä heikentää sahausuran kulmatarkkuutta ja suoruutta. Ratkaisevan tärkeitä tarkkuuteen vaikuttavia tekijöitä ovat sahanterän vahvuus, sahausuran pituus sekä sahattavan materiaalin tiheys ja vahvuus.

Kokeile siksi aina koesahauksilla, vastaako valitulla järjestelmällä saatava sahaustulos asettamiasi vaatimuksia.

Suuntaisohjain (lisätarvike) (katso kuva I)

Suuntaisohjainta (33) käytettäessä työkappaleen vahvuus saa olla enintään 30 mm.

Avaa lukitusruuvi (32) ja työnnä suuntaisohjaimen asteikko jalkalevyn ohjaimen (31) läpi. Säädä haluamasi sahausura valitsemalla jalkalevyn sisäreunasta sopiva asteikkoarvo. Kiristä lukitusruuvi (32).

Ohjainkiskon adapteri (lisätarvike) (katso kuva J)

Ohjainkiskon adapteria (35) tarvitaan seuraavissa tehtä- vissä:

- suoralinjainen sahaus ohjainkiskon (34) avulla (lisätarvike)

- ympyröiden sahaus ympyräohjaimen (36) avulla (lisätar-vike)

Varmista, että muovinen liukulevy (14) on kiinnitetty jalkalevyyn (13). Aseta sähkötyökalu ohjainkiskon adapteriin (35).

Noudata ohjainkiskon adapterin käytössä sen käyttöohjeita.

Ympyräohjain (lisätarvike) (katso kuva K)

Ympyräohjaimen (36) ja ohjainkiskon adapterin (35) avulla saat sahattua ympyrät tarkasti. Noudata ympyräohjai- men käytössä sen käyttöohjeita.

Jäähdytys-/voiteluaineet

Metallin sahaustöissä sahauslinjassa kannattaa käyttää materiaalin kuumenemisen takia jäähdytys- tai voiteluainetta.

Langattoman yhteyden toiminnot

Sovelluksen käyttöön liittyvät järjestelmävaatimukset

Järjestelmävaatimukset

Mobiililaite (tabletti, äly-puhelin)	Android 6.0 (tai uudempi)
	iOS 11 (tai uudempi)

Sovelluksen asennus ja käyttöönotto

Connectivity-toimintojen käyttämiseksi sinun täytyy asentaa ensin kyseiselle mobiililaitteelle räätälöity sovellus.

- Lataa sovellus käyttämästäsi sovelluskaupasta (Apple App Store, Google Play Store). Huomautus: latausta varten sinulla täytyy olla kyseisen sovelluskaupan käyttäjätili.

Sovelluksen nimi iOS Android

Bosch Toolbox

• Valitse tämän jälkeen sovelluksen alakohta MyTools tai Connectivity.
• Mobiililaitteesi neuvoo tästä eteenpäin kuinka muodostat sähkötyökalun ja mobiililaitteen välisen yhteyden.

Tiedonsiirto Bluetooth®-yhteydellä

Sisäänrakennettu Bluetooth ^8 Low Energy -moduuli lähettää signaalin säännöllisin väliajoin. Mobiililaite saattaa tarvita ympäristöstä riippuen useampia lähetysjaksoja, ennen kuin se tunnistaa sähkötyökalun. Jos sähkötyökalua ei tunnisteta, tarkista seuraavat asiat:

• Onko etäisyys mobiililaitteeseen liian suuri?
  Lyhennä mobiililaitteen ja sähkötyökalun keskinäistä etäisyyttä.
• Sammuta mobiililaitteen Bluetooth ^ ja kytke se uudelleen päälle.
  Tarkasta, tunnistaako mobiililaite nyt sähkötyökalun.

Sähkötyökalun langattoman yhteyden tarjoamat toiminnot

Sähkötyökalussa voi käyttää Bluetooth® Low Energy -moduulin kanssa seuraavia Connectivity-toimintoja:

• Rekisteröinti ja personointi
• Tilan tarkastus, varoitusten antaminen
• Yleiset tiedot ja asetukset
• Hallinta
• Iskunopeusportaiden ohjelmointi
• Käynnistäminen/sammuttaminen ja ASC:n ohjaaminen (GST 18V-155 SC)
• Varoitukset (lämpötilasta riippuva ylikuormitussuoja, turvakatkaisin)

Hoito ja huolto

Huolto ja puhdistus

Irrota akku, ennen kuin alat tehdä sähkötyökaluun liittyviä töitä (esim. huolto, käyttötarvikkeen vaihto, jne.). Irrota akku myös sähkötyökalun kuljetuksen ja säilytyksen ajaksi. Käynnistyskytkimen tahaton painallus aiheuttaa loukkaantumisvaaran.

- Pidä sähkötyökalu ja tuuletusaukot puhtaina luotettavan ja turvallisen työskentelyn varmistamiseksi.

Puhdista sahanterän kiinnitin säännöllisin väliajoin. Irrota sitä varten sahanterä sähkötyökalusta ja koputtele sähkötyökalua kevyesti tasaista pintaa vasten.

Suuri määrä likaa sähkötyökalussa voi johtaa toimintahäiriöihin. Siksi paljon puruja tuottavia materiaaleja ei kannata sahata levyn alapuolelta tai pään yläpuolella olevissa kohteissa.

Jos purunpoistoputki on tukossa, sammuta sähkötyökalu, irrota imurin letku ja poista pöly ja purut.

Asiakaspalvelu ja käyttöneuvonta

Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä varaosia koskeviin kysymyksiin. Räjäytyskuvat ja varaosatiedot ovat myös verkko-osoitteessa: www.bosch-pt.com

Bosch-käyttöneuvontatiimi vastaa mielellään tuotteita ja tarvikkeita koskeviin kysymyksiin.

Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10-numeroinen tuotenumero, joka on ilmoitettu tuotteen mallikilvessä.

Suomi

Robert Bosch Oy

Bosch-keskushuolto

Pakkalantie 21 A

01510 Vantaa

Voitte tilata varaosat suoraan osoitteesta www.bosch-pt.fi.

Puh.: 0800 98044

Faksi: 010 296 1838

www.bosch-pt.fi

Muut asiakaspalvelun yhteystiedot löydät kohdasta:

Suositellut li-ion-akut ovat vaarallisia aineita koskevien laki-määräysten alaisia. Käyttäjä saa kuljettaa akkuja liikenteessä ilman erikoistoimenpiteitä.

Jos lähetys tehdään kolmansien osapuolten kautta (esim.: lentorahtina tai huolintaliikkeen välityksellä), tällöin on huomioitava pakkausta ja merkintää koskevat erikoisvaatimukset. Lähetystä varten tuote täytyy pakata vaarallisten aineiden asiantuntijan neuvojen mukaan.

Lähetä vain sellaisia akkuja, joiden kotelo on vaurioitumaton. Suojaa navat teipillä ja pakkaa akku niin, ettei se pääse liikkumaan pakkauksessa. Huomioi myös mahdolliset tätä pidemmälle menevät maakohtaiset määräykset.

Hävitys

Sähkötyökalut, akut, lisätarvikkeet ja pakkaukset tulee toimittaa ympäristöystävälliseen uusiokäyttöön.

Älä heitä sähkötyökaluja tai akkuja/paristoja talousjätteisiin!

Koskee vain EU-maita:

Sähkö- ja elektroniikkaromua koskevan EU-direktiivin 2012/19/EU ja sen kansalliseen lainsäädäntöön saattamisen mukaan käyttökelvottomat sähkötyökalut sekä EU-direktiivin 2006/66/EY mukaan vialliset tai loppuun käytetyt akut/paristot on kerättävä erikseen ja toimitettava ympäristöystävälliseen kierrätykseen.

Jos käytöstä poistetut sähkö- ja elektroniikkalaitteet hävite-tään epäasianmukaisesti, niiden mahdollisesti sisältämät vaaralliset aineet voivat aiheuttaa haittaa ympäristölle ja ih-misten terveydelle.

Akut/paristot:

Li-Ion:

Noudata luvussa "Kuljetus" annettuja ohjeita (katso "Kuljetus", Sivu 111).

Ελληνικά

(34) Juhtsiin ^a)
(35) Juhtsiiniadapter ^a)
(36) Ringlöikur ^a)

Pidev tuli 3 × roheline 60–100%

Pidev tuli 2 × roheline 30–60%

Pidev tuli 1 × roheline 5–30%

Vilkuv tuli 1 × roheline 0–5%

Aku tüüp ProCORE18V...

LED Mahtuvus

Pidev tuli 5 × roheline 80–100%

Pidev tuli 4 × roheline 60–80%

Pidev tuli 3 × roheline 40–60%

Pidev tuli 2 × roheline 20–40%

Pidev tuli 1 × roheline 5–20%

Vilkuv tuli 1 × roheline 0–5%

Juhtsiiniadapterit (35) on vaja:
