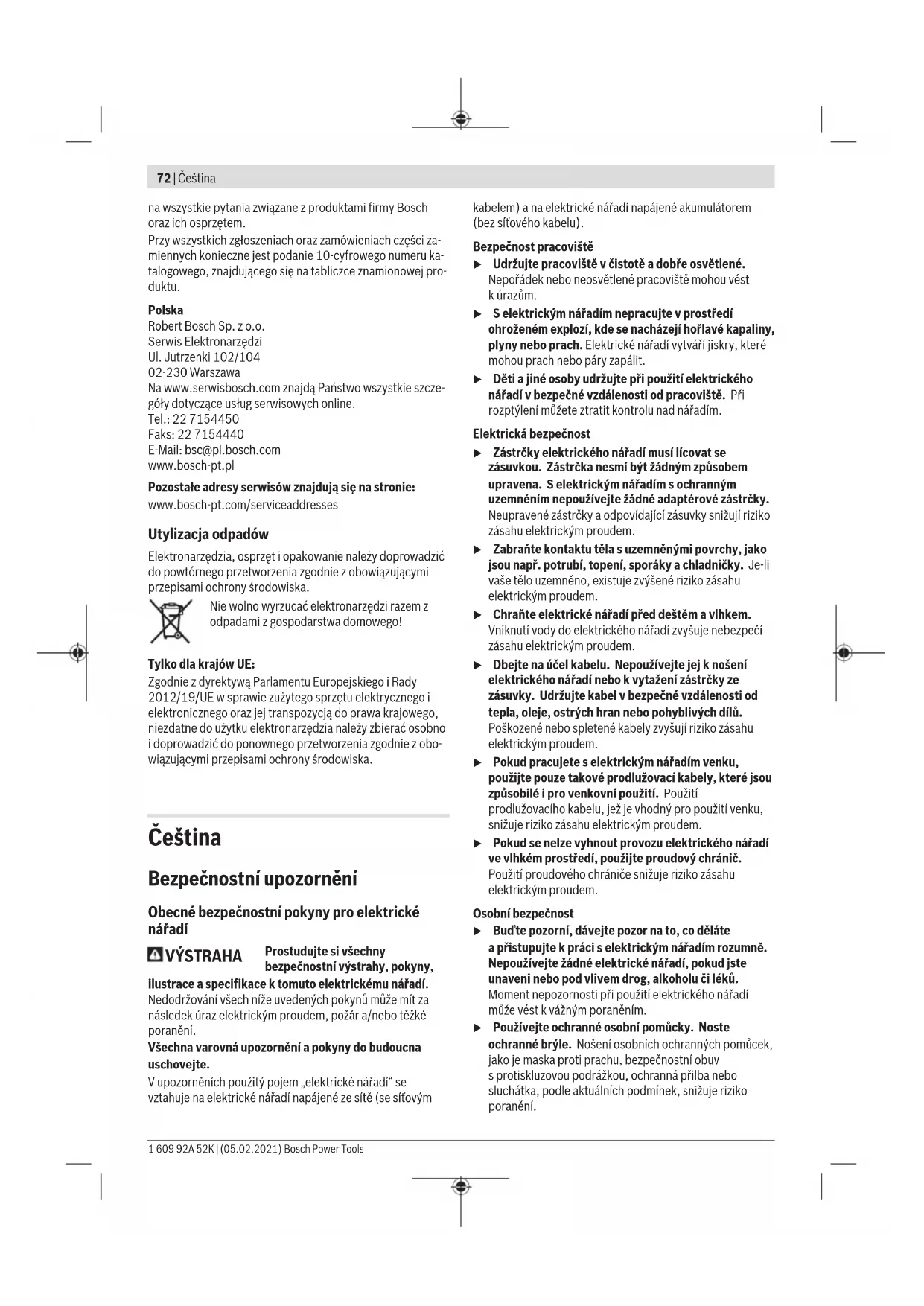

NÁVOD K OBSLUZE GSA 1500 Professional BOSCH

0–3000 Upínání nástroje SDS Zdvih mm 29 Max. hloubka řezu – do dřeva mm 220 – do oceli (nelegované) mm 20 – Průměr trubky mm 220 Hmotnost podle EPTA- Procedure01:2014 kg 3,7 Pila ocaska GSA 120 Třída ochrany

Údaje platí pro jmenovité napětí [U] 230V. Uodlišných napětí auspecifických provedení pro příslušné země se mohou tyto údaje lišit. Informace ohluku avibracích Hodnoty hlučnosti zjištěné podle EN62841‑2‑11. Hladina hluku elektrického nářadí stanovená za použití váhového filtruA činí typicky: hladina akustického tlaku 89dB(A); hladina akustického výkonu 100dB(A). Nejistota K=5dB. Noste chrániče sluchu! Celkové hodnoty vibrací a

(součet vektorů tří os) anejistotaK zjištěné podle EN62841‑2‑11: řezání dřevotřískové desky spilovým listem S611DF:

řezání dřevěných trámů spilovým listem S611DF:

Úroveň vibrací aúroveň hluku, které jsou uvedené vtěchto pokynech, byly změřeny pomocí normované měřicí metody alze je použít pro vzájemné porovnání elektronářadí. Hodí se ipro předběžný odhad zatížení vibracemi ahlukem. Uvedená úroveň vibrací aúroveň hluku reprezentuje hlavní použití elektronářadí. Pokud se ovšem bude elektronářadí používat pro jiné práce, sjinými nástroji nebo snedostatečnou údržbou, může se úroveň hluku aúroveň vibrací lišit. To může zatížení vibracemi ahlukem po celou pracovní dobu zřetelně zvýšit. Pro přesný odhad zatížení vibracemi ahlukem by měly být zohledněny idoby, kdy je nářadí vypnuté nebo běží, ale ve skutečnosti se nepoužívá. To může zatížení vibracemi ahlukem po celou pracovní dobu výrazně snížit. Stanovte dodatečná bezpečnostní opatření kochraně obsluhy před účinky vibrací, jako je např. údržba elektronářadí anástrojů, udržování teplých rukou, organizace pracovních procesů. Montáž u Před každou prací na elektronářadí vytáhněte zástrčku ze zásuvky. Nasazení/výměna pilového plátku u Při montáži nebo výměně nástroje noste ochranné rukavice. Nástroje jsou ostré apři delším používání se mohou zahřívat. u Při výměně pilového listu dbejte na to, aby nebyly votvoru pro pilový list zbytky materiálu, např. dřevěné třísky či kovové piliny. u Dbejte na to, aby vupínání pilového listu nebyla zlomená stopka. Výběr pilového plátku Přehled doporučených pilových listů naleznete na konci tohoto návodu. Používejte pouze pilové listy s1/2" 1 609 92A 52K | (05.02.2021) Bosch Power ToolsČeština | 75 univerzální stopkou. Pilový list by neměl být delší, než je pro daný řez nutné. Tloušťka stopky pilového listu musí být0,8–1,8mm. Nasazení pilového listu (viz obrázek A) Stiskněte páčku SDS(9) dopředu anasaďte pilový list(1) za upínací destičkou do upínání pilového listu(3). Uvolněte páčku SDS(9). u Zkontrolujte řádné upevnění zatáhnutím za pilový list. Volný pilový list může vypadnout aporanit vás. Pro určité práce lze pilový list(1) také otočit o180° (zuby směřují nahoru) aznovu ho nasadit. Vyjmutí pilového listu (vizobrázekB) u Před vyjmutím nechte pilový list vychladnout. Při kontaktu shorkým pilovým listem hrozí nebezpečí poranění. Stiskněte páčku SDS(9) dopředu avytáhněte pilový list(1). Uvolněte páčku SDS(9). Odsávání prachu/třísek Prach zmateriálů, jako jsou nátěry sobsahem olova, některé druhy dřeva, minerály akov, může být zdraví škodlivý. Kontakt sprachem či vdechnutí mohou vyvolat alergické reakce a/nebo onemocnění dýchacích cest obsluhy nebo vblízkosti se nacházejících osob. Určitý prach, jako dubový nebo bukový prach, je pokládán za karcinogenní, zvláště ve spojení spřídavnými látkami pro ošetření dřeva (chromát, ochranné prostředky na dřevo). Materiál obsahující azbest smějí opracovávat pouze specialisté. – Zajistěte dobré větrání pracoviště. – Je doporučeno nosit ochrannou dýchací masku střídou filtruP2. Dodržujte předpisy pro obráběné materiály platné vpříslušné zemi. u Zabraňte hromadění prachu na pracovišti. Prach se může lehce vznítit. Provoz Uvedení do provozu u Dbejte na správné síťové napětí! Napětí zdroje proudu musí souhlasit súdaji na typovém štítku elektronářadí. Elektronářadí označené 230V smí být provozováno ina 220V. Zapnutí avypnutí Pro zapnutí elektronářadí stiskněte vypínač (6). Pro zaaretování vypínače (6) ho podržte stisknutý astiskněte ještě aretaci (5). Pro vypnutí elektronářadí uvolněte vypínač (6). Při zaaretovaném vypínači (6) nejprve vypínač stiskněte apak ho uvolněte. Regulace počtu zdvihů Počet zdvihů zapnutého elektronářadí můžete plynule regulovat tím, jak moc stisknete vypínač (6). Mírným stisknutím vypínače (6) dosáhnete nízkého počtu zdvihů. Se vzrůstajícím tlakem se počet zdvihů zvyšuje. Požadovaný počet zdvihů je závislý na materiálu apracovních podmínkách alze ho zjistit praktickou zkouškou. Snížení zdvihů se doporučuje při nasazování pilového plátku na obrobek apři řezání plastu ahliníku. Při delších pracích snízkým počtem zdvihů se může elektronářadí silně zahřát. Vyjměte pilový plátek anechte elektronářadí pro vychladnutí cca 3min běžet smaximálním počtem zdvihů. Pracovní pokyny u Před každou prací na elektronářadí vytáhněte zástrčku ze zásuvky. u Pokud se pilový plátek zablokuje, elektronářadí okamžitě vypněte. Tipy u Při řezání lehkých stavebních hmot dbejte zákonných ustanovení adoporučení výrobce materiálu. Před řezáním dřeva, dřevotřískových desek, stavebních materiálů atd. zkontrolujte, zda se vnich nenacházejí cizí tělesa, jako hřebíky, šrouby apod., apoužijte vhodný pilový list. Zapněte elektrické nářadí aveďte ho kobrobku. Nasaďte základní desku(2) na povrch obrobku ase stejnoměrným přítlakem, resp. posuvem materiál přeřízněte. Po ukončení práce elektrické nářadí vypněte. Pokud se pilový list vzpříčil, elektrické nářadí okamžitě vypněte. Řezanou spáru pomocí vhodného nástroje trochu rozepřete aelektrické nářadí vytáhněte ven. Pohyblivá základní deska (viz obrázekC) Základní deska(2) se díky své pohyblivosti přizpůsobí potřebnému úhlu povrchu. Ponorné řezání (viz obrázkyE–F) u Ponorné řezání se nesmí provádět uměkkých materiálů, jako je dřevo, sádrokarton apod.! Ponorné řezání nepoužívejte ukovových materiálů! Pro ponorné řezání použijte pouze krátké pilové listy. Nasaďte elektrické nářadí přední hranou základní desky (2) na obrobek tak, aby se pilový list (1) dotýkal obrobku, azapněte ho. Uelektrického nářadí sregulací počtu zdvihů zvolte maximální počet zdvihů. Přitlačte elektrické nářadí pevně kobrobku anechte pilový list pomalu zanořit do obrobku. Jakmile základní deska (2) dosedne celou plochou na obrobek, řežte dál podél požadované čáry řezu. Pro určité práce lze pilový list(1) nasadit také otočený o180° aelektrické nářadí lze vést odpovídajícím způsobem obráceně. Bosch Power Tools 1 609 92A 52K | (05.02.2021)76 | Slovenčina Zarovnávací řezání (viz obrázekD) Pomocí elastických bimetalových pilových listů lze např. odřezávat přečnívající stavební prvky, jako vodovodní trubky, přímo uzdi. u Dbejte na to, aby byl pilový list vždy delší než průměr řezaného obrobku. Hrozí nebezpečí zpětného rázu. Pilový list přiložte přímo na stěnu atrochu ho ohněte bočním tlakem na elektrické nářadí, až základní deska dosedne ke stěně. Elektrické nářadí zapněte askonstantním bočním tlakem prořízněte obrobek. Chladicí/mazací prostředek Při řezání kovu byste měli kvůli zahřátí materiálu nanést podél řezné čáry chladicí, resp. mazací prostředek. Údržba aservis Údržba ačištění u Před každou prací na elektronářadí vytáhněte zástrčku ze zásuvky. u Udržujte elektronářadí avětrací otvory čisté, aby pracovalo dobře abezpečně. Je-li nutná výměna přívodního kabelu, nechte ji provést firmou Bosch nebo autorizovaným servisem pro elektronářadí Bosch, abyste zabránili ohrožení bezpečnosti. Upínání pilového listu čistěte nejlépe měkkým štětcem. Ktomu vyjměte pilový list zelektronářadí. Funkčnost upínání pilového listu udržujte použitím vhodného maziva. Silné znečištění elektronářadí může vést kporuchám funkce. Silně prašné materiály proto neřezejte zespoda nebo nad hlavou. Výměna uhlíků (viz obrázek G) Kontrolujte délku uhlíků přibližně každé 2–3měsíce, apokud je to nutné, oba uhlíky vyměňte. Nikdy neměňte jen jeden uhlík! Upozornění: Používejte pouze uhlíky zakoupené prostřednictvím firmy Bosch, které jsou určené pro váš výrobek. – Pomocí vhodného šroubováku povolte krytky (4). – Vyměňte uhlíky (10), které jsou pod tlakem pružiny, akrytky opět přišroubujte. Zákaznická služba aporadenství ohledně použití Zákaznická služba zodpoví vaše dotazy kopravě aúdržbě vašeho výrobku atéž knáhradním dílům. Rozkladové výkresy ainformace onáhradních dílech najdete také na: www.bosch-pt.com Vpřípadě dotazů knašim výrobkům apříslušenství vám ochotně pomůže poradenský tým Bosch. Vpřípadě veškerých otázek aobjednávek náhradních dílů bezpodmínečně uveďte 10místné věcné číslo podle typového štítku výrobku. Czech Republic Robert Bosch odbytová s.r.o. Bosch Service Center PT K Vápence 1621/16 692 01 Mikulov Na www.bosch-pt.cz si si můžete objednat opravu Vašeho stroje nebo náhradní díly online. Tel.: +420 519 305700 Fax: +420 519 305705 E-Mail: servis.naradi@cz.bosch.com www.bosch-pt.cz Další adresy servisů najdete na: www.bosch-pt.com/serviceaddresses Likvidace Elektronářadí, příslušenství aobaly odevzdejte kekologické recyklaci. Elektronářadí nevyhazujte do domovního odpadu! Pouze pro zeměEU: Podle evropské směrnice 2012/19/EU oodpadních elektrických aelektronických zařízeních ajejí realizace vnárodních zákonech se již nepoužitelné elektronářadí musí shromažďovat odděleně od ostatního odpadu aodevzdat kekologické recyklaci. Slovenčina Bezpečnostné upozornenia Všeobecné bezpečnostné upozornenia pre elektrické náradie VÝSTRAHA Prečítajte si všetky bezpečnostné upozornenia, pokyny, ilustrácie ašpecifikácie dodané stýmto elektrickým náradím. Nedodržiavanie všetkých uvedených pokynov môže mať za následok úraz elektrickým prúdom, požiar a/alebo ťažké poranenie. Tieto výstražné upozornenia abezpečnostné pokyny starostlivo uschovajte na budúce použitie. Pojem „elektrické náradie“ používaný vnasledujúcom texte sa vzťahuje na elektrické náradie napájané zo siete (sprívod- nou šnúrou) ana elektrické náradie napájané akumulátoro- vou batériou (bez prívodnej šnúry). Bezpečnosť na pracovisku u Pracovisko vždy udržiavajte čisté adobre osvetlené. Neporiadok aneosvetlené priestory pracoviska môžu mať za následok pracovné úrazy. u Nepoužívajte elektrické náradie vo výbušnom pro- stredí, napr. tam, kde sa nachádzajú horľavé kvapali- ny, plyny alebo horľavý prach. Ručné elektrické náradie vytvára iskry, ktoré by mohli zapáliť prach alebo výpary. 1 609 92A 52K | (05.02.2021) Bosch Power ToolsSlovenčina | 77 u Nedovoľte deťom ainým nepovolaným osobám, aby sa počas používania elektrického náradia zdržiavali vblízkosti pracoviska. Pri rozptyľovaní môžete stratiť kontrolu nad náradím. Bezpečnosť – elektrina u Zástrčka prívodnej šnúry elektrického náradia musí zodpovedať použitej zásuvke. Vžiadnom prípade nija- ko nemeňte zástrčku. Suzemneným elektrickým náradím nepoužívajte ani žiadne zástrčkové adapté- ry. Neupravované zástrčky avhodné zásuvky znižujú rizi- ko úrazu elektrickým prúdom. u Vyhýbajte sa telesnému kontaktu suzemnenými povr- chovými plochami, ako sú napr. potrubia, vykurovacie telesá, sporáky achladničky. Ak je vaše telo uzemnené, hrozí zvýšené riziko úrazu elektrickým prúdom. u Nevystavujte elektrické náradie dažďu ani vlhkosti. Vniknutie vody do ručného elektrického náradia zvyšuje riziko úrazu elektrickým prúdom. u Nepoužívajte prívodnú šnúru na iné než určené účely: na nosenie ručného elektrického náradia, ani na jeho zavesenie azástrčku nevyberajte zo zásuvky ťahaním za prívodnú šnúru. Udržiavajte sieťovú šnúru mimo dosahu horúcich telies, oleja, ostrých hrán alebo po- hybujúcich sa súčastí. Poškodené alebo zauzlené prívodné šnúry zvyšujú riziko úrazu elektrickým prúdom. u Keď pracujete selektrickým náradím vonku, používaj- te len také predlžovacie káble, ktoré sú schválené aj na používanie vo vonkajších priestoroch. Použitie pre- dlžovacieho kábla, ktorý je vhodný na používanie vo von- kajšom prostredí, znižuje riziko úrazu elektrickým prú- dom. u Ak sa nedá vyhnúť použitiu elektrického náradia vo vlhkom prostredí, použite ochranný spínač pri poru- chových prúdoch. Použitie ochranného spínača pri poruchových prúdoch znižuje riziko úrazu elektrickým prúdom. Bezpečnosť osôb u Buďte ostražití, sústreďte sa na to, čo robíte, aselektrickým náradím pracujte uvážlivo. Nepracujte selektrickým náradím, ak ste unavení alebo ak ste pod vplyvom drog, alkoholu alebo liekov. Krátka nepo- zornosť pri používaní elektrického náradia môže mať za následok vážne poranenia. u Používajte osobné ochranné prostriedky. Vždy použí- vajte ochranné okuliare. Používanie osobných ochran- ných prostriedkov, ako je ochranná dýchacia maska, bez- pečnostná pracovná obuv, ochranná prilba alebo chráni- če sluchu, podľa druhu elektrického náradia aspôsobu jeho použitia znižuje riziko zranenia. u Vyhýbajte sa neúmyselnému uvedeniu elektrického náradia do činnosti. Pred zasunutím zástrčky do zásu- vky a/alebo pred pripojením akumulátora, pred chyte- ním alebo prenášaním elektrického náradia sa vždy presvedčte, či je elektrické náradie vypnuté. Prenáša- nie elektrického náradia so zapnutým vypínačom alebo pripojenie zapnutého elektrického náradia kelektrickej sieti môže mať za následok nehodu. u Kým zapnete elektrické náradie, odstráňte zneho na- stavovacie pomôcky alebo kľúče na skrutky. Nastavo- vací nástroj alebo kľúč, ktorý sa nachádza vrotujúcej časti elektrického náradia, môže spôsobiť vážne poranenia osôb. u Vyhýbajte sa abnormálnym polohám tela. Dbajte na pevný postoj aneustále udržiavajte rovnováhu. Takto budete môcť lepšie kontrolovať ručné elektrické náradie vneočakávaných situáciách. u Pri práci noste vhodný pracovný odev. Nenoste voľné odevy ani šperky. Dbajte, aby sa vlasy, odev aruka- vice nedostali do blízkosti pohyblivých súčastí. Voľný odev, dlhé vlasy alebo šperky sa môžu zachytiť do rotujú- cich častí elektrického náradia. u Ak sa dá na ručné elektrické náradie namontovať od- sávacie zariadenie azariadenie na zachytávanie prachu, presvedčte sa, či sú dobre pripojené asprávne používané. Používanie odsávacieho za- riadenia azariadenia na zachytávanie prachu znižuje rizi- ko ohrozenia zdravia prachom. u Dbajte, aby ste pri rutinnom používaní náradia nekonali vrozpore sprincípmi jeho bezpečného použí- vania. Nepozorná práca môže viesť vokamihu kťažkému zraneniu. Starostlivé používanie elektrického náradia u Nikdy nepreťažujte elektrické náradie. Používajte elektrické náradie vhodné na daný druh práce. Svhodným ručným elektrickým náradím budete pracovať lepšie abezpečnejšie vuvedenom rozsahu výkonu nára- dia. u Nepoužívajte elektrické náradie, ktoré má pokazený vypínač. Náradie, ktoré sa už nedá zapnúť alebo vypnúť, je nebezpečné atreba ho zveriť do opravy odborníkovi. u Než začnete náradie nastavovať alebo prestavovať, vymieňať príslušenstvo alebo kým ho odložíte, vždy vytiahnite zástrčku sieťovej šnúry zo zásuvky a/alebo odoberte akumulátor, ak je to možné. Toto preventívne opatrenie zabraňuje neúmyselnému spusteniu elektrické- ho náradia. u Nepoužívané elektrické náradie uschovávajte tak, aby bolo mimo dosahu detí. Nedovoľte používať toto nára- die osobám, ktoré sním nie sú dôverne oboznámené alebo ktoré si neprečítali tieto pokyny. Elektrické nára- die je nebezpečné, ak ho používajú neskúsené osoby. u Elektrické náradie apríslušenstvo starostlivo ošetruj- te. Kontrolujte, či pohyblivé súčiastky bezchybne fun- gujú alebo či nie sú blokované, zlomené alebo po- škodené, čo by mohlo negatívne ovplyvniť správne fungovanie elektrického náradia. Pred použitím nára- dia dajte poškodené súčiastky vymeniť. Veľa nehôd je spôsobených nedostatočnou údržbou elektrického nára- dia. u Rezné nástroje udržiavajte ostré ačisté. Starostlivo ošetrované rezné nástroje sostrými reznými hranami Bosch Power Tools 1 609 92A 52K | (05.02.2021)78 | Slovenčina majú menšiu tendenciu zablokovať sa aľahšie sa dajú viesť. u Používajte elektrické náradie, príslušenstvo, nastavo- vacie nástroje apod. podľa týchto výstražných upozo- rnení abezpečnostných pokynov. Pri práci zohľadnite konkrétne pracovné podmienky ačinnosť, ktorú bu- dete vykonávať. Používanie elektrického náradia na iný než predpokladaný účel môže viesť knebezpečným situ- áciám. u Rukoväti aúchopové povrchy udržujte suché, čisté abez oleja alebo mazacieho tuku. Šmykľavé rukoväti aúchopové povrchy neumožňujú bezpečnú manipuláciu aovládanie náradia vneočakávaných situáciách. Servis u Elektrické náradie dávajte opravovať len kvalifikova- nému personálu, ktorý používa originálne náhradné súčiastky. Tým sa zaistí zachovanie bezpečnosti náradia. Bezpečnostné pokyny pre chvostové píly u Ak vykonávate operáciu, kde sa môže obrábacie prí- slušenstvo dostať do kontaktu so skrytou elektroin- štaláciou alebo vlastným napájacím káblom, držte elektrické náradie za izolované uchopovacie plochy. Rezacie príslušenstvo pri kontakte s vodičom pod na- pätím môže prepojiť odhalené kovové časti náradia s fá- zou a používateľ môže byť zasiahnutý elektrickým prú- dom. u Na upevnenie apodporu obrobku na stabilnej ploche použite svorky alebo iný praktický spôsob. Ak držíte obrobok rukou alebo si ho opierate otelo, je nestabilný amôže to viesť kstrate kontroly. u Obidve ruky majte vdostatočnej vzdialenosti od pries- toru pílenia. Nesiahajte pod obrobok. Pri kontakte spí- lovým listom hrozí nebezpečenstvo vážneho poranenia. u Elektrické náradie držte pri práci pevne oboma rukami azaujmite stabilný postoj. Elektrické náradie je bezpeč- nejšie viesť dvomi rukami. u Elektrické náradie veďte proti obrobku iba vzapnu- tom stave. Inak hrozí vprípade zaseknutia pracovného nástroja vobrobku nebezpečenstvo spätného rázu. u Dbajte na to, aby pri pílení základná doska vždy pevne dosadala kobrobku. Pílový list sa môže zaseknúť amôže zapríčiniť stratu kontroly nad elektrickým náradím. u Po skončení práce elektrické náradie vypnite apílový list vyberte zrezu až vtedy, keď sa úplne zastaví. Tak sa vyhnete spätnému rázu náradia abudete môcť elektric- ké náradie bezpečne odložiť. u Počkajte na úplné zastavenie elektrického náradia, až potom ho odložte. Vkladací nástroj sa môže zaseknúť amôže zapríčiniť stratu kontroly nad ručným elektrickým náradím. u Používajte len nepoškodené abezchybné pílové listy. Skrivené alebo neostré pílové listy sa môžu zlomiť alebo spôsobiť spätný ráz ručného elektrického náradia. u Pílový list po vypnutí nebrzdite bočným protitlakom. Pílový list by sa mohol poškodiť, zlomiť alebo by mohol vy- volať spätný ráz. u Materiál dobre upnite. Obrobok nepodopierajte rukou alebo nohou. Nedotýkajte sa predmetov alebo zeme bežiacou pílou. Hrozí riziko spätného rázu. u Používajte vhodné prístroje na vyhľadávanie skrytých elektrickým vedení apotrubí alebo sa obráťte na miestne energetické podniky. Kontakt selektrickým vodičom pod napätím môže spôsobiť požiar alebo mať za následok zásah elektrickým prúdom. Poškodenie ply- nového potrubia môže mať za následok explóziu. Prenik- nutie do vodovodného potrubia spôsobí vecné škody alebo môže mať za následok zásah elektrickým prúdom. Opis výrobku avýkonu Prečítajte si všetky bezpečnostné upozor- nenia apokyny. Nedodržiavanie bezpečnost- ných upozornení apokynov môže zapríčiniť úraz elektrickým prúdom, požiar a/alebo ťažké poranenia. Prosím, všimnite si obrázky vprednej časti návodu na použí- vanie. Používanie vsúlade surčením Elektrické náradie je určené na rezanie dreva, plastov, kovu astavebných materiálov spevným dorazom. Je vhodné na vytváranie rovných azakrivených rezov. Pri použití primera- ných vhodných bimetalových pílových listov je možné plošne lícujúce rezanie. Dodržiavajte odporúčania priložené kpílo- vému listu. Vyobrazené komponenty Číslovanie jednotlivých komponentov sa vzťahuje na vyob- razenie elektrického náradia na grafickej strane. (1) Pílový list (2) Základná doska (3) Upínanie pílového listu (4) Kryty pre uhlíkové kefky (5) Aretácia vypínača (6) Vypínač (7) Imbusový kľúč (8) Rukoväť (izolovaná úchopová plocha) (9) SDS páčka na upínanie auvoľňovanie pílových listov (10) Uhlíková kefka Technické údaje Chvostová píla GSA 120 Vecné číslo 3601FB10.. Regulácia frekvencie zdvihov ● Menovitý príkon W 1200 1 609 92A 52K | (05.02.2021) Bosch Power ToolsSlovenčina | 79 Chvostová píla GSA 120 Frekvencia zdvihov pri voľnobe- hu n
