MODE D'EMPLOI GSA 1500 Professional BOSCH

The vibration level and noise emission value given in these instructions have been measured in accordance with a standardised measuring procedure and may be used to com- pare power tools. They may also be used for a preliminary estimation of vibration and noise emissions. The stated vibration level and noise emission value repres- ent the main applications of the power tool. However, if the power tool is used for other applications, with different ap- plication tools or is poorly maintained, the vibration level and noise emission value may differ. This may significantly increase the vibration and noise emissions over the total working period. To estimate vibration and noise emissions accurately, the times when the tool is switched off or when it is running but not actually being used should also be taken into account. This may significantly reduce vibration and noise emissions over the total working period. Implement additional safety measures to protect the oper- ator from the effects of vibration, such as servicing the power tool and application tools, keeping their hands warm, and organising workflows correctly. Assembly u Pull the plug out of the socket before carrying out any work on the power tool. Inserting/changing the saw blade u When fitting or changing the saw blade, wear protect- ive gloves. Blades are sharp and can become hot when used for prolonged periods of time. u While replacing the saw blade, ensure that the saw blade receptacle is free of material residue, e.g. wood or metal chips. u Take care that there are no sheared-off pieces of shank in the saw blade receptacle. Selecting the saw blade You will find an overview of recommended saw blades at the end of these operating instructions. Only use saw blades with a 1/2" universal shank. The saw blade should not be longer than required for the intended cut. The shank thickness of the saw blade has to be 0.8–1.8mm. Inserting the saw blade (seefigureA) Press the SDS lever(9) forward and guide the saw blade(1) behind the clamping plate into the saw blade receptacle(3). Release the SDS lever(9). u Check that it is seated securely by pulling the saw blade. A loose saw blade can fall out and lead to injuries. For particular jobs, the saw blade(1) can also be flipped 180° (teeth point upwards) and refitted. Removing the saw blade (seefigureB) u Let the saw blade cool down before removing it. There is a risk of injury when touching the hot saw blade. Press the SDS lever(9) forward and pull out the saw blade(1). Release the SDS lever(9). Dust/Chip Extraction Dust from materials such as lead-containing coatings, some wood types, minerals and metal can be harmful to one’s health. Touching or breathing-in the dust can cause allergic reactions and/or lead to respiratory infections of the user or bystanders. Certain dust, such as oak or beech dust, is considered carci- nogenic, especially in connection with wood-treatment ad- ditives (chromate, wood preservative). Materials containing asbestos may only be worked by specialists. – Provide for good ventilation of the working place. – It is recommended to wear a P2 filter-class respirator. Observe the relevant regulations in your country for the ma- terials to be worked. u Avoid dust accumulation at the workplace. Dust can easily ignite. 1 609 92A 52K | (05.02.2021) Bosch Power ToolsEnglish | 13 Operation u Products that are only sold in AUS and NZ: Use a resid- ual current device (RCD) with a nominal residual current of 30 mA or less. Starting Operation u Pay attention to the mains voltage. The voltage of the power source must match the voltage specified on the rating plate of the power tool. Power tools marked with 230V can also be operated with 220V. Switching on/off To switch on the power tool, press the on/off switch (6). To lock the on/off switch (6), press and hold it while also pressing the locking mechanism (5). To switch off the power tool, release the on/off switch (6). If the on/off switch (6) is locked, press the switch first and then release it. Controlling the stroke rate You can variably adjust the stroke rate of the power tool when it is on by pressing in the on/off switch (6) to varying extents. Applying light pressure to the on/off switch (6) results in a low stroke rate. Applying increasing pressure to the switch increases the stroke rate. The required stroke rate is dependent on the material and the work conditions and can be determined using practical tests. It is recommended that you reduce the stroke rate when placing the saw blade on the workpiece and when sawing plastic and aluminium. During prolonged periods of use at a low stroke rate, the power tool may heat up significantly. Remove the saw blade and let the power tool run at the maximum stroke rate for around three minutes to cool down. Working Advice u Pull the plug out of the socket before carrying out any work on the power tool. u Switch the power tool off immediately if the saw blade becomes blocked. Tips u When sawing lightweight materials, take into account the statutory provisions and recommendations of the material manufacturers. Before sawing into wood, chipboard, building materials, etc., check for any foreign objects such as nails, screws, etc. and use a suitable saw blade. Switch on the power tool and guide it towards the workpiece you wish to work on. Place the base plate(2) on the surface of the workpiece and saw through the material applying even pressure and feed. Switch the power tool off once you have finished your work. Switch the power tool off immediately if the saw blade jams. Widen the sawing gap slightly with a suitable tool and pull the power tool out. Swivelling base plate (see figureC) Thanks to its mobility, the base plate(2) adopts the required angle position of the surface. Plunge cutting (see figuresE–F) u Plunge cuts may only be applied to soft materials, such as wood, gypsum board, etc. Do not plunge cut metal materials. For plunge cutting, use only short saw blades. Place the power tool so that the edge of the base plate(2) rests on the workpiece, without the saw blade(1) touching the workpiece, and switch it on. When using power tools with stroke rate control, select the maximum stroke rate. Press the power tool firmly against the workpiece and allow the saw blade to plunge slowly into the workpiece. As soon as the base plate(2) rests fully on the workpiece, continue sawing along the required cutting line. For particular jobs, the saw blade(1) can also be fitted after being turned 180° in order to operate the power tool the other way around. Flush sawing (see figure D) Protruding components such as water pipes, for example, can be cut directly at the wall using elastic bi-metal saw blades. u Ensure that the saw blade is always longer than the diameter of the workpiece. There is a risk of kickback. Place the saw blade directly against the wall and bend it slightly by applying lateral pressure to the power tool until the base plate is flush with the wall. Switch on the power tool and saw through the workpiece applying consistent lateral pressure. Coolant/lubricant As the material heats up along the cutting line when cutting metal, you should apply coolant or lubricant. Maintenance and Service Maintenance and Cleaning u Pull the plug out of the socket before carrying out any work on the power tool. u To ensure safe and efficient operation, always keep the power tool and the ventilation slots clean. In order to avoid safety hazards, if the power supply cord needs to be replaced, this must be done by Bosch or by an after-sales service centre that is authorised to repair Bosch power tools. Carefully clean the saw blade receptacle with a soft cloth. To do so, remove the saw blade from the power tool. Keep the saw blade receptacle operational using suitable lubricants. If the power tool becomes very dirty, this can lead to serious faults. For this reason, do not cut materials which generate large quantities of dust from below or overhead. Bosch Power Tools 1 609 92A 52K | (05.02.2021)14 | Français Replacing the carbon brushes (see figure G) Check the length of the carbon brushes around every 2–3 months and replace both carbon brushes if required. Never replace only a single carbon brush. Note: Only use carbon brushes supplied by Bosch and inten- ded specifically for your product. – Unscrew the caps (4) using a suitable screwdriver. – Replace the spring-loaded carbon brushes (10) and screw the caps back on. After-Sales Service and Application Service Our after-sales service responds to your questions concern- ing maintenance and repair of your product as well as spare parts. You can find explosion drawings and information on spare parts at: www.bosch-pt.com The Bosch product use advice team will be happy to help you with any questions about our products and their accessor- ies. In all correspondence and spare parts orders, please always include the 10‑digit article number given on the nameplate of the product. Great Britain Robert Bosch Ltd. (B.S.C.) P.O. Box 98 Broadwater Park North Orbital Road Denham Uxbridge UB 9 5HJ At www.bosch-pt.co.uk you can order spare parts or arrange the collection of a product in need of servicing or repair. Tel. Service: (0344) 7360109 E-Mail: boschservicecentre@bosch.com You can find further service addresses at: www.bosch-pt.com/serviceaddresses Disposal The power tool, accessories and packaging should be re- cycled in an environmentally friendly manner. Do not dispose of power tools along with household waste. Only for EU countries: According to the European Directive 2012/19/EU on Waste Electrical and Electronic Equipment and its implementation into national law, power tools that are no longer usable must be collected separately and disposed of in an environment- ally friendly manner. Français Consignes de sécurité Avertissements de sécurité généraux pour l’outil électrique AVERTISSE- MENT Lire tous les avertissements de sé- curité, les instructions, les illustra- tions et les spécifications fournis avec cet outil électrique. Ne pas suivre les instructions énumérées ci-dessous peut provoquer un choc électrique, un incendie et/ou une blessure sérieuse. Conserver tous les avertissements et toutes les instruc- tions pour pouvoir s'y reporter ultérieurement. Le terme "outil électrique" dans les avertissements fait réfé- rence à votre outil électrique alimenté par le secteur (avec cordon d’alimentation) ou votre outil électrique fonctionnant sur batterie (sans cordon d’alimentation). Sécurité de la zone de travail u Conserver la zone de travail propre et bien éclairée. Les zones en désordre ou sombres sont propices aux ac- cidents. u Ne pas faire fonctionner les outils électriques en at- mosphère explosive, par exemple en présence de li- quides inflammables, de gaz ou de poussières. Les ou- tils électriques produisent des étincelles qui peuvent en- flammer les poussières ou les fumées. u Maintenir les enfants et les personnes présentes à l’écart pendant l’utilisation de l’outil électrique. Les distractions peuvent vous faire perdre le contrôle de l’ou- til. Sécurité électrique u Il faut que les fiches de l’outil électrique soient adap- tées au socle. Ne jamais modifier la fiche de quelque façon que ce soit. Ne pas utiliser d’adaptateurs avec des outils électriques à branchement de terre. Des fiches non modifiées et des socles adaptés réduisent le risque de choc électrique. u Éviter tout contact du corps avec des surfaces reliées à la terre telles que les tuyaux, les radiateurs, les cui- sinières et les réfrigérateurs. Il existe un risque accru de choc électrique si votre corps est relié à la terre. u Ne pas exposer les outils électriques à la pluie ou à des conditions humides. La pénétration d‘eau à l’intérieur d’un outil électrique augmente le risque de choc élec- trique. u Ne pas maltraiter le cordon. Ne jamais utiliser le cor- don pour porter, tirer ou débrancher l’outil électrique. Maintenir le cordon à l’écart de la chaleur, du lubri- fiant, des arêtes vives ou des parties en mouvement. Des cordons endommagés ou emmêlés augmentent le risque de choc électrique. u Lorsqu’on utilise un outil électrique à l’extérieur, utili- ser un prolongateur adapté à l’utilisation extérieure. 1 609 92A 52K | (05.02.2021) Bosch Power ToolsFrançais | 15 L’utilisation d’un cordon adapté à l’utilisation extérieure réduit le risque de choc électrique. u Si l'usage d'un outil électrique dans un emplacement humide est inévitable, utiliser une alimentation proté- gée par un dispositif à courant différentiel résiduel (RCD). L'usage d'un RCD réduit le risque de choc élec- trique. Sécurité des personnes u Rester vigilant, regarder ce que vous êtes en train de faire et faire preuve de bon sens dans votre utilisation de l’outil électrique. Ne pas utiliser un outil électrique lorsque vous êtes fatigué ou sous l’emprise de drogues, de l’alcool ou de médicaments. Un moment d’inattention en cours d’utilisation d’un outil électrique peut entraîner des blessures graves. u Utiliser un équipement de protection individuelle. Toujours porter une protection pour les yeux. Les équipements de protection individuelle tels que les masques contre les poussières, les chaussures de sécuri- té antidérapantes, les casques ou les protections audi- tives utilisés pour les conditions appropriées réduisent les blessures. u Éviter tout démarrage intempestif. S’assurer que l’in- terrupteur est en position arrêt avant de brancher l’outil au secteur et/ou au bloc de batteries, de le ra- masser ou de le porter. Porter les outils électriques en ayant le doigt sur l’interrupteur ou brancher des outils électriques dont l’interrupteur est en position marche est source d’accidents. u Retirer toute clé de réglage avant de mettre l’outil électrique en marche. Une clé laissée fixée sur une par- tie tournante de l’outil électrique peut donner lieu à des blessures. u Ne pas se précipiter. Garder une position et un équi- libre adaptés à tout moment. Cela permet un meilleur contrôle de l’outil électrique dans des situations inatten- dues. u S’habiller de manière adaptée. Ne pas porter de vête- ments amples ou de bijoux. Garder les cheveux et les vêtements à distance des parties en mouvement. Des vêtements amples, des bijoux ou les cheveux longs peuvent être pris dans des parties en mouvement. u Si des dispositifs sont fournis pour le raccordement d’équipements pour l’extraction et la récupération des poussières, s’assurer qu’ils sont connectés et correc- tement utilisés. Utiliser des collecteurs de poussière peut réduire les risques dus aux poussières. u Rester vigilant et ne pas négliger les principes de sé- curité de l'outil sous prétexte que vous avez l'habitude de l'utiliser. Une fraction de seconde d'inattention peut provoquer une blessure grave. Utilisation et entretien de l’outil électrique u Ne pas forcer l’outil électrique. Utiliser l’outil élec- trique adapté à votre application. L’outil électrique adapté réalise mieux le travail et de manière plus sûre au régime pour lequel il a été construit. u Ne pas utiliser l’outil électrique si l’interrupteur ne permet pas de passer de l’état de marche à arrêt et in- versement. Tout outil électrique qui ne peut pas être commandé par l’interrupteur est dangereux et il faut le ré- parer. u Débrancher la fiche de la source d’alimentation et/ou enlever le bloc de batteries, s'il est amovible, avant tout réglage, changement d’accessoires ou avant de ranger l’outil électrique. De telles mesures de sécurité préventives réduisent le risque de démarrage accidentel de l’outil électrique. u Conserver les outils électriques à l’arrêt hors de la portée des enfants et ne pas permettre à des per- sonnes ne connaissant pas l’outil électrique ou les pré- sentes instructions de le faire fonctionner. Les outils électriques sont dangereux entre les mains d’utilisateurs novices. u Observer la maintenance des outils électriques et des accessoires. Vérifier qu’il n’y a pas de mauvais aligne- ment ou de blocage des parties mobiles, des pièces cassées ou toute autre condition pouvant affecter le fonctionnement de l’outil électrique. En cas de dom- mages, faire réparer l’outil électrique avant de l’utili- ser. De nombreux accidents sont dus à des outils élec- triques mal entretenus. u Garder affûtés et propres les outils permettant de couper. Des outils destinés à couper correctement en- tretenus avec des pièces coupantes tranchantes sont moins susceptibles de bloquer et sont plus faciles à contrôler. u Utiliser l’outil électrique, les accessoires et les lames etc., conformément à ces instructions, en tenant compte des conditions de travail et du travail à réali- ser. L’utilisation de l’outil électrique pour des opérations différentes de celles prévues peut donner lieu à des situa- tions dangereuses. u Il faut que les poignées et les surfaces de préhension restent sèches, propres et dépourvues d'huiles et de graisses. Des poignées et des surfaces de préhension glissantes rendent impossibles la manipulation et le contrôle en toute sécurité de l'outil dans les situations in- attendues. Maintenance et entretien u Faire entretenir l’outil électrique par un réparateur qualifié utilisant uniquement des pièces de rechange identiques. Cela assure le maintien de la sécurité de l’ou- til électrique. Instructions de sécurité pour scies sabre u Tenir l'outil électrique par des surfaces de préhension isolées au cours d'une opération où l'accessoire de coupe peut être en contact avec des fils dissimulés ou son propre câble. Des accessoires de coupe en contact avec un fil "sous tension" peuvent mettre des parties mé- talliques exposées de l'outil électrique "sous tension" et provoquer un choc électrique chez l'opérateur. Bosch Power Tools 1 609 92A 52K | (05.02.2021)16 | Français u Utiliser des pinces ou autre moyen pratique pour fixer et soutenir la pièce à usiner sur une plateforme stable.Tenir la pièce à usiner par la main ou contre le corps la rend instable et peut conduire à une perte de contrôle. u N’approchez pas les mains de la zone de travail. Ne saisissez pas la pièce par en dessous dans la zone de travail. Il y a risque de blessure grave en cas de contact avec la lame de scie. u Lors du travail, tenez fermement l’outil électroportatif des deux mains et veillez à toujours garder une posi- tion de travail stable. Avec les deux mains, l’outil élec- troportatif est guidé en toute sécurité. u N’approchez l’outil électroportatif de la pièce à scier qu’après l’avoir mis en marche. Il y a sinon risque de re- bond au cas où la lame resterait coincée dans la pièce. u Veillez à ce que la plaque de base repose de manière stable sur la pièce lors du sciage. La lame risque sinon de se coincer, ce qui entraînerait une perte de contrôle de l’outil électroportatif. u Une fois le travail terminé, arrêtez l’outil électroporta- tif et attendez que la lame ne soit immobilisée avant de l’extraire de la pièce. Tout risque de rebond est ainsi évité et l’outil électroportatif peut être posé en toute sé- curité. u Avant de poser l’outil électroportatif, attendez que ce- lui‑ci soit complètement à l’arrêt. L’outil risque de se coincer, ce qui entraînerait une perte de contrôle de l’ou- til électroportatif. u N’utilisez que des lames de scie en parfait état. Les lames de scie déformées ou émoussées peuvent se cas- ser, produire des coupes de mauvaise qualité ou causer des rebonds. u Après avoir arrêté l’outil, n’immobilisez pas la lame de scie en exerçant une pression latérale sur celle-ci. La lame de scie risquerait d’être endommagée, de se casser ou de causer un rebond. u Fixez bien la pièce avant d’utiliser la scie. Ne la blo- quez pas avec une main ou un pied. Veillez à ce que la lame n’entre pas en contact avec le sol ou avec des ob- jets lorsque la scie est en marche. Il y aurait alors risque de rebond. u Utilisez un détecteur approprié pour vérifier s’il n’y a pas de conduites cachées ou contactez votre société de distribution d’eau locale. Tout contact avec des câbles électriques peut provoquer un incendie ou un choc électrique. Tout endommagement d’une conduite de gaz peut provoquer une explosion. La perforation d’une conduite d’eau provoque des dégâts matériels et peut provoquer un choc électrique. Description des prestations et du produit Lisez attentivement toutes les instructions et consignes de sécurité. Le non-respect des instructions et consignes de sécurité peut pro- voquer un choc électrique, un incendie et/ou entraîner de graves blessures. Référez-vous aux illustrations qui se trouvent à l’avant de la notice d’utilisation. Utilisation conforme L’outil électroportatif est conçu pour le sciage du bois, de matières plastiques, de métal et de matériaux de construc- tion avec un appui ferme. Il permet de réaliser des coupes droites et curvilignes. L’utilisation de lames bimétal souples permet aussi d’effectuer des découpes au ras d’un mur. Res- pectez les recommandations d’utilisation des lames de scie. Éléments constitutifs La numérotation des éléments de l’appareil se réfère à la re- présentation de l’outil électroportatif sur la page graphique. (1) Lame de scie (2) Plaque de base (3) Porte-lame (4) Caches d’accès aux charbons (5) Bouton de blocage de l’interrupteur Marche/Arrêt (6) Interrupteur Marche/Arrêt (7) Clé mâle pour vis à six pans creux (8) Poignée (surface de préhension isolée) (9) Levier SDS pour serrage et desserrage des lames (10) Charbon Caractéristiques techniques Scie sabre GSA 120 Référence 3601FB10.. Présélection de cadence de coupe

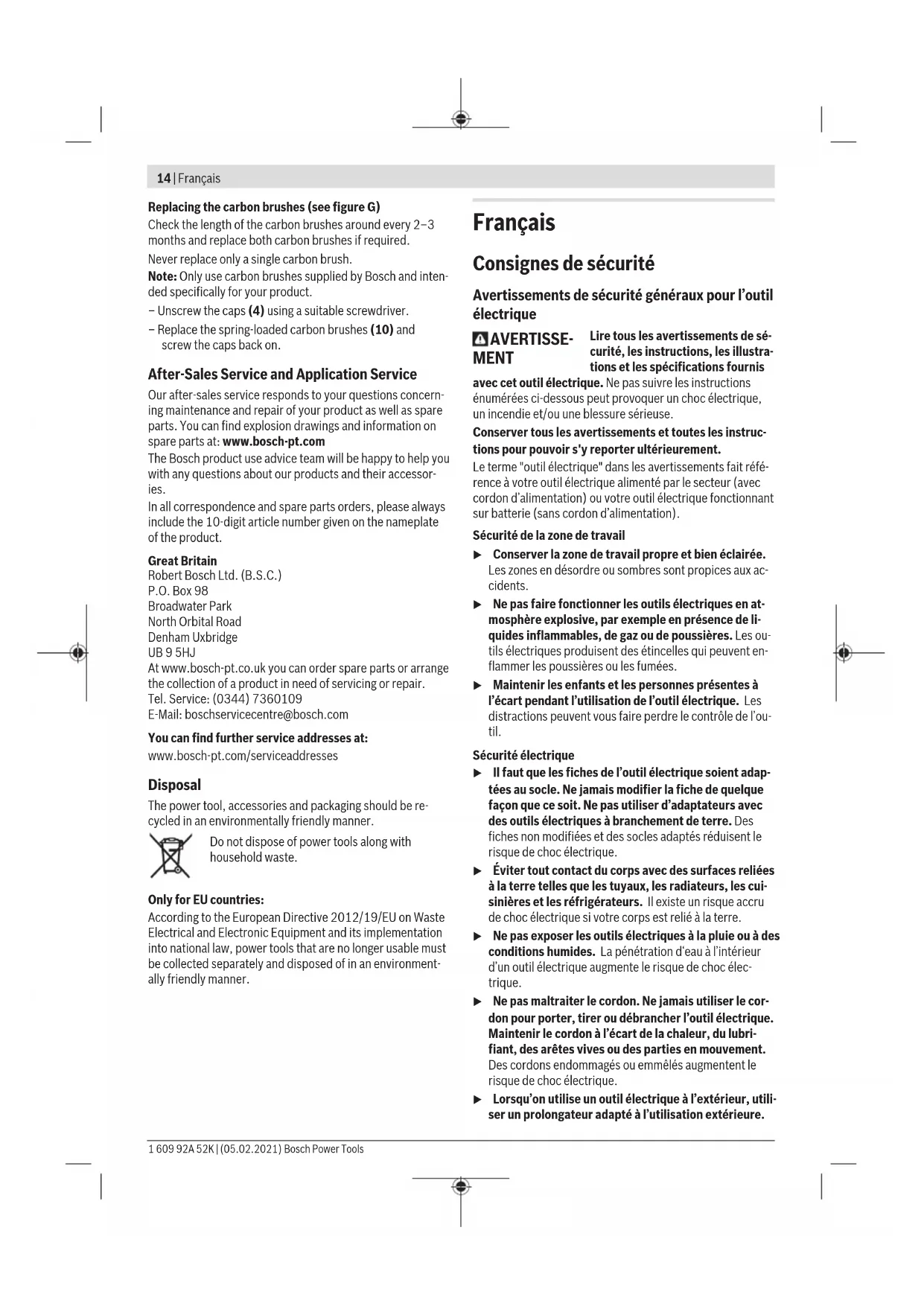

Puissance absorbée nominale W 1200 Cadence de coupe à vide n

0−3000 Porte-outil SDS Amplitude de course mm 29 Profondeur de coupe maxi – dans le bois mm 220 – dans l’acier (non allié) mm 20 – Diamètre de tube mm 220 Poids suivant EPTA‑Procedure01:2014 kg 3,7 1 609 92A 52K | (05.02.2021) Bosch Power ToolsFrançais | 17 Scie sabre GSA 120 Indice de protection

Les données indiquées sont valables pour une tension nominale [U] de 230 V. Elles peuvent varier lorsque la tension diffère de cette va- leur et sur certaines versions destinées à certains pays. Informations sur le niveau sonore/les vibrations Valeurs d’émissions sonores déterminées conformément à EN62841‑2‑11. Le niveau sonore en dB(A) typique de l’outil électroportatif est de: niveau de pression acoustique 89dB(A); niveau de puissance acoustique 100dB(A). Incertitude K=5dB. Portez un casque antibruit! Valeurs globales de vibration a

(somme vectorielle sur les trois axes) et incertitude K conformément à EN62841‑2‑11: Sciage de panneaux agglomérés avec une lame S611DF:

Sciage de poutres en bois avec une lame S611DF:
