HASZNÁLATI ÚTMUTATÓ GSA 1500 Professional BOSCH

Úroveň vibrácií ahodnota emisií hluku uvedené vtýchto po- kynoch boli namerané podľa normovaného meracieho po- stupu adajú sa použiť na vzájomné porovnávanie elektrické- ho náradia. Hodia sa aj na predbežný odhad emisie vibrácií ahluku. Uvedená úroveň vibrácií ahodnota emisií hluku reprezentuje hlavné spôsoby použitia elektrického náradia. Ak sa však elektrické náradie využíva na iné spôsoby použitia, sodlišný- mi vkladacími nástrojmi alebo pri nedostatočnej údržbe, mô- že sa úroveň vibrácií ahodnota emisií hlukuodlišovať. To môže emisiu vibrácií ahluku počas celého pracovného času výrazne zvýšiť. Na presný odhad emisií vibrácií ahluku by sa mal zohľadniť aj čas, vpriebehu ktorého je náradie vypnuté alebo síce spustené, ale vskutočnosti sa nepoužíva. To môže emisie vibrácií ahluku počas celého pracovného času výrazne zní- žiť. Na ochranu obsluhujúcej osoby pred pôsobením vibrácií ur- čite doplnkové bezpečnostné opatrenia, ako napríklad: údrž- ba elektrického náradia avkladacích nástrojov, udržiavanie správnej teploty rúk, organizácia pracovných procesov. Montáž u Pred všetkými prácami na elektrickom náradí vytiah- nite sieťovú zástrčku zo zásuvky. Vkladanie/výmena pílového listu u Pri montáži alebo výmene vkladacieho nástroja noste ochranné rukavice. Vkladacie nástroje sú ostré apri dlh- šom používaní môžu byť horúce. u Pri výmene pílového listu zabezpečte, aby na upí- nacom mechanizme pílového listu neboli zvyšky mate- riálu, napríklad drevené alebo kovové piliny. u Dávajte pozor, aby sa vupínaní pílového listu nenachádzali odlomené stopky. Výber pílového listu Prehľad odporúčaných pílových listov nájdete na konci tohto návodu. Vkladajte len pílové listy suniverzálnou stopkou 1/2". Použitý pílový list by nemal byť dlhší, ako je pre plánovaný druh rezu nevyhnutné. Hrúbka stopky pílového listu musí byť0,8–1,8mm. Vloženie pílového listu (pozri obrázokA) Potlačte SDS páčku (9) dopredu azaveďte pílový list (1) po- za upínaciu doštičku do uchytenia pílového listu (3). SDS páčku (9) pusťte. u Skontrolujte pevnosť osadenia potiahnutím pílového listu. Voľný pílový list by mohol vypadnúť aporaniť vás. Pre určité práce sa môže pílový list (1) otočiť aj o180° (zuby smerujú nahor) aznova vložiť. Vybratie pílového listu (pozri obrázokB) u Pílový list nechajte pred vyberaním vychladnúť. Pri dotyku horúceho pílového listu hrozí nebezpečenstvo poranenia. Potlačte SDS páčku (9) dopredu apílový list (1) vytiahnite von. SDS páčku (9) pusťte. Odsávanie prachu atriesok Prach zniektorých materiálov, napr. znáterov obsahujúcich olovo, zniektorých druhov dreva, minerálov akovu môže byť zdraviu škodlivý. Kontakt stakýmto prachom alebo jeho vdy- chovanie môže vyvolávať alergické reakcie a/alebo spôsobiť ochorenie dýchacích ciest pracovníka, prípadne osôb, ktoré sa nachádzajú vblízkosti pracoviska. Určité druhy prachu, napr. prach zdubového alebo zbu- kového dreva, sa považujú za rakovinotvorné, ato predov- šetkým spolu sďalšími materiálmi, ktoré sa používajú pri spracovávaní dreva (chromitan, chemické prostriedky na ochranu dreva). Materiál, ktorý obsahuje azbest, smú opracovávať len špeciálne vyškolení pracovníci. – Postarajte sa odobré vetranie svojho pracoviska. – Odporúčame používať masku na ochranu dýchacích ciest sfiltrom triedy P2. Dodržiavajte aj predpisy vašej krajiny týkajúce sa obrába- ných materiálov. u Zabráňte usadzovaniu ahromadeniu prachu na praco- visku. Prach sa môže ľahko zapáliť. Bosch Power Tools 1 609 92A 52K | (05.02.2021)80 | Slovenčina Prevádzka Uvedenie do prevádzky u Dodržte napätie siete! Napätie zdroja elektrického prúdu sa musí zhodovať súdajmi na typovom štítku elektrického náradia. Elektrické náradie označené pre napätie 230V sa môže prevádzkovať aj snapätím 220V. Zapínanie/vypínanie Na zapnutie elektrického náradia stlačte vypínač (6). Na zaaretovanie vypínača (6) podržte vypínač stlačený adodatočne stlačte aretáciu (5). Na vypnutie elektrického náradia uvoľnite vypínač (6). Keď je vypínač (6) zaaretovaný, najprv ho stlačte apotom uvoľni- te. Ovládanie počtu zdvihov Počet zdvihov zapnutého elektrického náradia môžete plynu- lo regulovať podľa toho, do akej miery zatlačíte vypínač (6). Miernym tlakom na vypínač (6) dosiahnete nízky počet zdvihov. Srastúcim tlakom sa počet zdvihov zvyšuje. Potrebný počet zdvihov závisí od materiálu aod podmienok pri práci adá sa zistiť praktickým vyskúšaním. Zníženie počtu zdvihov sa odporúča pri prikladaní pílového listu kobrobku, ako aj pri rezaní plastu ahliníka. Pri dlhšej práci smalým počtom zdvihov sa môže elektrické náradie intenzívne zahrievať. Odoberte pílový list anechajte elektrické náradie včinnosti smaximálnym počtom zdvihov počas cca 3minút, aby vychladlo. Upozornenia týkajúce sa práce u Pred všetkými prácami na elektrickom náradí vytiah- nite sieťovú zástrčku zo zásuvky. u Keď sa pílový list zablokuje, elektrické náradie okam- žite vypnite. Tipy u Pri pílení ľahkých stavebných hmôt dodržiavajte zá- konné ustanovenia a odporúčania výrobcu príslušné- ho materiálu. Pred pílením dreva, drevotrieskových dosiek, stavebných materiálov preverte, či vnich nie sú cudzie telesá, ako klince, skrutky apod. apoužite vhodný pílový list. Zapnite ručné elektrické náradie aprisuňte ho kobrobku, ktorý sa chystáte opracovať. Nasaďte základnú dosku (2) na povrch obrobku arovnomerným prítlakom, príp. posuvom prepíľte materiál. Po skončení práce elektrické náradie vy- pnite. Keď sa pílový list zablokuje alebo zasekne, ihneď elektrické náradie vypnite. Pomocou vhodného nástroja trochu napáč- te štrbinu rezu apílový list vytiahnite. Výkyvná základná doska (pozri obrázok C) Základná doska (2) sa vďaka svojej pohyblivosti prispôsobí potrebnému uhlu povrchu. Rezanie so zanorením (pozri obrázky E–F) u Metódou rezania so zanorením sa smú opracovávať iba mäkké obrobky, ako je drevo, sadrokartón apodobne! Pílením so zanorením neopracovávajte kovové materiály! Na rezanie so zanorením používajte len krátke pílové listy. Položte elektrické náradie prednou hranou základnej dosky (2) na obrobok bez toho, aby sa pílový list (1) dotýkal ob- robku azapnite ho. Ak má elektrické náradie ovládanie počtu zdvihov, nastavte maximálny počet zdvihov. Pevne tlačte elektrické náradie proti obrobku anechajte pílový list po- maly preniknúť (zanoriť sa) do obrobku. Hneď ako základná doska (2) dolieha celou plochou na ob- robku, režte pozdĺž želanej línie rezu ďalej. Pre určité práce sa môže pílový list (1) vložiť aj otočený o180° aelektrické náradie viesť podľa toho otočené. Lícujúce pílenie (pozri obrázok D) Elastickými bimetalovými pílovými listami môžete napr. od- píliť vyčnievajúce stavebné prvky, ako vodovodné rúrky, bez- prostredne pri stene. u Dbajte na to, aby bol pílový list vždy dlhší ako priemer opracovávaného obrobku. Hrozí riziko spätného rázu. Priložte pílový list priamo kstene atrochu ho bočným tlakom na ručné elektrické náradie ohnite tak, aby posuvná doska priliehala kstene. Zapnite ručné elektrické náradie akon- štantným bočným tlakom obrobok prerežte. Chladiaci/mazací prostriedok Pri rezaní kovu by ste mali kvôli zahrievaniu materiálu naniesť pozdĺž línie rezu chladiaci, resp. mazací prostriedok. Údržba aservis Údržba ačistenie u Pred všetkými prácami na elektrickom náradí vytiah- nite sieťovú zástrčku zo zásuvky. u Elektrické náradie ajeho vetracie štrbiny udržiavajte vždy včistote, aby ste mohli pracovať dobre abezpeč- ne. Ak je potrebná výmena pripájacieho vedenia, musí ju vy- konať Bosch alebo niektoré autorizované stredisko služieb zákazníkom pre elektrické náradie Bosch, aby sa zabránilo ohrozeniam bezpečnosti. Mechanizmus upínania pílového listu čistite hlavne mäkkým štetcom. Na tento účel vyberte pílový list zručného elektric- kého náradia. Upínací mechanizmus pílového listu udržiavaj- te funkčný použitím vhodného mastiaceho prostriedku. Výrazné znečistenie elektrického náradia môže mať za ná- sledok funkčné poruchy. Materiály sintenzívnou tvorbou prachu preto nerežte zdola alebo nad hlavou. Výmena uhlíkových kief (pozri obrázok G) Kontrolujte dĺžku uhlíkových kief približne každé 2−3mesiace avprípade potreby obidve uhlíkové kefy vy- meňte za nové. Nikdy nevymieňajte len jednu uhlíkovú kefu! 1 609 92A 52K | (05.02.2021) Bosch Power ToolsMagyar | 81 Upozornenie: Používajte iba uhlíkové kefy zakúpené pro- stredníctvom firmy Bosch, ktoré sú určené pre váš výrobok. – Uvoľnite kryty (4) pomocou vhodného skrutkovača. – Uhlíkové kefy (10), ktoré sú pod tlakom pružín, vymeňte akryty opäť naskrutkujte na pôvodné miesto. Zákaznícka služba aporadenstvo ohľadom použitia Servisné stredisko Vám odpovie na otázky týkajúce sa opravy aúdržby Vášho produktu ako aj náhradných dielov. Rozkladové výkresy ainformácie onáhradných dieloch náj- dete tiež na: www.bosch-pt.com Vprípade otázok týkajúcich sa našich výrobkov apríslušen- stva Vám ochotne pomôže poradenský tím Bosch. Vprípade akýchkoľvek otázok aobjednávok náhradných dielov uvádzajte bezpodmienečne 10‑miestne vecné číslo uvedené na typovom štítku výrobku. Slovakia Na www.bosch-pt.sk si môžete objednať opravu vášho stroja alebo náhradné diely online. Tel.: +421 2 48 703 800 Fax: +421 2 48 703 801 E-Mail: servis.naradia@sk.bosch.com www.bosch-pt.sk Ďalšie adresy servisov nájdete na: www.bosch-pt.com/serviceaddresses Likvidácia Elektrické náradie, príslušenstvo aobaly treba odovzdať na ekologickú recykláciu. Nevyhadzujte elektrické náradie do bežného odpadu zdomácnosti! Len pre krajinyEÚ: Podľa európskej smernice 2012/19/EÚ oodpade zelektric- kých aelektronických zariadení apodľa jej transpozície donárodného práva sa musí už nepoužiteľné elektrické nára- die zbierať separovane aodovzdať na ekologickú recykláciu. Magyar Biztonsági tájékoztató Általános biztonsági előírások az elektromos kéziszerszámok számára FIGYELMEZ- TETÉS Olvassa el valamennyi biztonsági tájékoztatót, előírást, illusztrációt és adatot, amelyet az elektromos kéziszerszámmal együtt megkapott. Az alábbiakban felso- rolt előírások betartásának elmulasztása áramütéshez, tűz- höz és/vagy súlyos testi sérülésekhez vezethet. Kérjük a későbbi használatra gondosan őrizze meg eze- ket az előírásokat. Az alább alkalmazott "elektromos kéziszerszám" fogalom a hálózati elektromos kéziszerszámokat (hálózati csatlakozó kábellel) és az akkumulátoros elektromos kéziszerszámokat (hálózati csatlakozó kábel nélkül) foglalja magában. Munkahelyi biztonság u Tartsa tisztán és jól megvilágítva a munkaterületet. A zsúfolt vagy sötét területeken gyakrabban következnek be balesetek. u Ne dolgozzon a berendezéssel olyan robbanásveszé- lyes környezetben, ahol éghető folyadékok, gázok vagy por vannak. Az elektromos kéziszerszámok szikrá- kat keltenek, amelyek a port vagy a gőzöket meggyújthat- ják. u Tartsa távol a gyerekeket és a nézelődőket, ha az elektromos kéziszerszámot használja. Haelvonják a fi- gyelmét, elvesztheti az uralmát a berendezés felett. Elektromos biztonsági előírások u A készülék csatlakozó dugójának bele kell illeszkednie a dugaszolóaljzatba. A csatlakozó dugót semmilyen módon sem szabad megváltoztatni. Védőföldeléssel ellátott készülékek esetében ne használjon csatlakozó adaptert. Aváltoztatás nélküli csatlakozó dugók és a megfelelő dugaszoló aljzatok csökkentik az áramütés koc- kázatát. u Kerülje el a földelt felületekkel való érintkezést, mint például csövek, fűtőtestek, kályhák és hűtőgépek. Az áramütés veszélye megnövekszik, ha a teste földelve van. u Tartsa távol az elektromos kéziszerszámot az esőtől és a nedvességtől. Ha víz jut be egy elektromos kéziszer- számba, az megnöveli az áramütés veszélyét. u Ne használja a kábelt a rendeltetésétől eltérő célokra. Sohase vigye vagy húzza az elektromos kéziszerszá- mot a kábelnél fogva, valamint sose húzza ki a csatla- kozót a kábelnél fogva a dugaszoló aljzatból. Tartsa távol a kábelt hőforrásoktól, olajtól, éles sarkoktól és élektől, valamint mozgó gépalkatrészektől. A megron- gálódott vagy csomókkal teli kábel megnöveli az áramütés veszélyét. u Ha egy elektromos kéziszerszámmal a szabadban dol- gozik, csak kültéri hosszabbítót használjon. A kültéri hosszabbító használata csökkenti az áramütés veszélyét. u Ha nem lehet elkerülni az elektromos kéziszerszám nedves környezetben való használatát, alkalmazzon egy hibaáram-védőkapcsolót. A hibaáram-védőkapcso- ló alkalmazása csökkenti az áramütés kockázatát. Személyi biztonság u Munka közben mindig figyeljen, ügyeljen arra, amit csinál és megfontoltan dolgozzon az elektromos kézi- szerszámmal. Ne használja a berendezést ha fáradt vagy kábítószer, alkohol vagy gyógyszer hatása alatt áll. Egy pillanatnyi figyelmetlenség a szerszám használata közben komoly sérülésekhez vezethet. Bosch Power Tools 1 609 92A 52K | (05.02.2021)82 | Magyar u Viseljen védőfelszerelést. Viseljen mindig védőszem- üveget. Avédőfelszerelések, mint a porvédő álarc, csú- szásbiztos védőcipő, védősapka és fülvédő megfelelő használata csökkenti a személyi sérülések kockázatát. u Kerülje el a készülék akaratlan üzembe helyezését. Győződjön meg arról, hogy az elektromos kéziszer- szám ki van kapcsolva, mielőtt beköti az áramforrást és/vagy az akkumulátort, valamint mielőtt felemelné és vinni kezdené az elektromos kéziszerszámot. Haaz elektromos kéziszerszám felemelése közben az ujját a kapcsolón tartja, vagy ha akészüléket bekapcsolt állapot- ban csatlakoztatja az áramforráshoz, az baleset vezethet. u Az elektromos kéziszerszám bekapcsolása előtt okvet- lenül távolítsa el abeállítószerszámokat vagy csavar- kulcsokat. Az elektromos kéziszerszám forgó részeiben felejtett beállítószerszám vagy csavarkulcs sérüléseket okozhat. u Ne becsülje túl önmagát. Ügyeljen arra, hogy mindig biztosan álljon és az egyensúlyát megtartsa. Így az elektromos kéziszerszám felett váratlan helyzetekben is jobban tud uralkodni. u Viseljen megfelelő ruházatot. Ne viseljen bő ruhát vagy ékszereket. Tartsa távol a haját és a ruháját a mozgó részektől. A bő ruhát, az ékszereket és a hosszú hajat a szerszám mozgó részei magukkal ránthatják. u Ha az elektromos kéziszerszámra fel lehet szerelni a por elszívásához és összegyűjtéséhez szükséges be- rendezéseket, ellenőrizze, hogy azok megfelelő mó- don hozzá vannak kapcsolva a készülékhez és rendel- tetésüknek megfelelően működnek. A porgyűjtő be- rendezések használata csökkenti a munka során keletke- ző por veszélyes hatásait. u Ne hagyja, hogy az elektromos kéziszerszám gyakori használata során szerzett tapasztalatok túlságosan magabiztossá tegyék, és figyelmen kívül hagyja az idevonatkozó biztonsági alapelveket. Egy gondatlan művelet egy másodperc törtrésze alatt súlyos sérüléseket okozhat. Az elektromos kéziszerszámok gondos kezelése és használata u Ne terhelje túl a berendezést. A munkájához csak az arra szolgáló elektromos kéziszerszámot használja. Amegfelelő elektromos kéziszerszámmal amegadott tel- jesítménytartományon belül jobban és biztonságosabban lehet dolgozni. u Ne használjon olyan elektromos kéziszerszámot, amelynek a kapcsolója elromlott. Minden olyan elektro- mos kéziszerszám, amelyet nem lehet sem be‑, sem ki- kapcsolni, veszélyes és meg kell javíttatni. u Húzza ki a csatlakozót az áramforrásból és/vagy távo- lítsa el az akkumulátort (ha az leválasztható az elekt- romos kéziszerszámtól), mielőtt az elektromos kézi- szerszámon beállítási munkákat végez, tartozékokat cserél vagy a szerszámot tárolásra elteszi. Ez az elővi- gyázatossági intézkedés meggátolja a szerszám akaratlan üzembe helyezését. u A használaton kívüli elektromos kéziszerszámokat olyan helyen tárolja, ahol azokhoz gyermekek nem férhetnek hozzá. Ne hagyja, hogy olyan személyek használják az elektromos kéziszerszámot, akik nem is- merik a szerszámot, vagy nem olvasták el ezt az útmu- tatót. Az elektromos kéziszerszámok veszélyesek, ha azokat gyakorlatlan személyek használják. u Tartsa megfelelően karban az elektromos kéziszerszá- mokat és a tartozékokat. Ellenőrizze, hogy a mozgó alkatrészek kifogástalanul működnek‑e, nincsenek‑e beszorulva, illetve nincsenek‑e eltörve vagy megron- gálódva olyan alkatrészek, amelyek hatással lehetnek az elektromos kéziszerszám működésére. A berende- zés megrongálódott részeit a készülék használata előtt javíttassa meg. Sok olyan baleset történik, amelyet az elektromos kéziszerszám nem megfelelő karbantartá- sára lehet visszavezetni. u Tartsa tisztán és éles állapotban a vágószerszámokat. Az éles vágóélekkel rendelkező, gondosan ápolt vágószer- számok ritkábban ékelődnek be és azokat könnyebben le- het vezetni és irányítani. u Az elektromos kéziszerszámokat, tartozékokat, szer- számbiteket stb. csak ezen kezelési utasításoknak megfelelően használja. Vegye figyelembe a munkakö- rülményeket valamint akivitelezendő munka sajátos- ságait. Az elektromos kéziszerszám eredeti rendelteté- sétől eltérő célokra való alkalmazása veszélyes helyzete- ket eredeményezhet. u Tartsa szárazon, tisztán valamint olaj- és zsírmentes állapotban a fogantyúkat és markoló felületeket. A csúszós fogantyúk és markoló felületek váratlan helyze- tekben lehetetlenné teszik az elektromos kéziszerszám biztonságos kezelését és irányítását. Szerviz u Az elektromos kéziszerszámot csak szakképzett sze- mélyzet kizárólag eredeti pótalkatrészek felhasználá- sával javíthatja. Ez biztosítja, hogy az elektromos kézi- szerszám biztonságos maradjon. Biztonsági előírások a kardfűrészek számára u Az elektromos kéziszerszámot csak a szigetelt marko- latfelületeknél fogja, főleg ha olyan műveletet hajt végre, melynek során a vágó tartozék rejtett vezeté- kekhez vagy az elektromos kéziszerszám saját tápve- zetékéhez érhet. Ha a vágó tartozék egy feszültség alatt álló vezetékhez ér, az elektromos kéziszerszám fedetlen fémrészei szintén feszültség alá kerülhetnek és áramütés- hez vezethetnek. u Használjon kapcsokat vagy más praktikus módszert a megmunkálásra kerülő munkadarab megtámasztásá- hoz és egy stabil alaphoz való rögzítéséhez. Ha a meg- munkálásra kerülő munkadarabot a kezével tartja vagy a testéhez szorítja, akkor az labilis lesz és ahhoz vezethet, hogy a kezelő elveszti az uralmát a kéziszerszám és a mun- kadarab felett. 1 609 92A 52K | (05.02.2021) Bosch Power ToolsMagyar | 83 u Tartsa távol a kezét a fűrészelési területtől. Ne nyúljon a megmunkálásra kerülő munkadarab alá. Ha megérinti a fűrészlapot, sérülésveszély áll fenn. u Munka közben mindkét kezével tartsa szorosan fogva az elektromos kéziszerszámot és gondoskodjon arról, hogy biztos alapon álljon. Az elektromos kéziszerszámot két kézzel biztosabban lehet vezetni. u Az elektromos kéziszerszámot csak bekapcsolt álla- potban vezesse rá a megmunkálásra kerülő munkada- rabra. Ellenkező esetben fennáll egy visszarúgás veszé- lye, ha a betétszerszám beékelődik a munkadarabba. u Ügyeljen arra, hogy a talplemez a fűrészelés során mindig felfeküdjön a munkadarabra. A fűrészlap beéke- lődhet, és a kezelő elvesztheti az uralmát az elektromos kéziszerszám felett. u A munkafolyamat befejezése után kapcsolja ki az elektromos kéziszerszámot, és a fűrészlapot csak az- után emelje ki a vágásból, miután az teljesen leállt. Így elkerüli a készülék visszarúgását, és biztonságosan lete- heti az elektromos kéziszerszámot. u Várja meg, amíg az elektromos kéziszerszám teljesen leáll, mielőtt letenné. A betétszerszám beékelődhet, és a kezelő elvesztheti az uralmát az elektromos kéziszer- szám felett. u Csak megrongálatlan, kifogástalan állapotú fűrészla- pokat használjon. A meggörbült vagy életlen fűrészlapok eltörhetnek, negatív befolyással lehetnek a vágásra, vagy visszarúgáshoz vezethetnek. u A fűrészlapot a kikapcsolás után sohase fékezze le ol- dalirányú nyomással. A fűrészlap megrongálódhat, eltör- het, vagy egy visszarúgáshoz vezethet. u Fogja be szilárdan az anyagot. Ne a kezével vagy a lá- bával támassza meg a munkadarabot. A működő fű- résszel ne érintsen meg se tárgyakat, se a padlót. Kü- lönben visszarúgásveszély áll fenn. u A rejtett vezetékek felkutatásához használjon arra al- kalmas fémkereső készüléket, vagy kérje ki a helyi energiaellátó vállalat tanácsát. Ha egy elektromos veze- téket a berendezéssel megérint, az tűzhöz és áramütés- hez vezethet. Egy gázvezeték megrongálása robbanást eredményezhet. Ha egy vízvezetéket szakít meg, anyagi károk keletkeznek, vagy áramütést okozhat. A termék és a teljesítmény leírása Olvassa el az összes biztonsági figyelmezte- tést és előírást. A biztonsági előírások és uta- sítások betartásának elmulasztása áramütés- hez, tűzhöz és/vagy súlyos sérülésekhez vezet- het. Kérjük, vegye figyelembe a Használati Utasítás első részében található ábrákat. Rendeltetésszerű használat Az elektromos kéziszerszám rögzített fa-alkatrészekben, mű- anyagokban, fémekben és építési anyagokban való fűrésze- lésre szolgál. Az elektromos kéziszerszám egyenes és görbe- vonalú vágásokra alkalmas. Megfelelő bimetál fűrészlapok al- kalmazásával a berendezést egy síkból kiálló alkatrészek sík- ban való levágására is lehet használni. Tartsa be a fűrészla- pokkal kapcsolatos javaslatokat. Az ábrázolásra kerülő komponensek A készülék ábrázolásra kerülő komponenseinek sorszámozá- sa az elektromos kéziszerszámnak az ábra-oldalon található képére vonatkozik. (1) Fűrészlap (2) Talplemez (3) Fűrészlap befogó egység (4) Sapkák a szénkefék számára (5) A be-/kikapcsoló reteszelése (6) Be-/kikapcsoló (7) Belső hatlapú csavarkulcs (8) Fogantyú szigetelt markolatfelület) (9) SDS-kar a fűrészlapok befogásához és kilazításához (10) Szénkefe Műszaki adatok Szablyafűrész GSA 120 Rendelési szám 3601FB10.. Löketszám vezérlés ● Névleges felvett teljesítmény W 1200 Üresjárati löketszám n

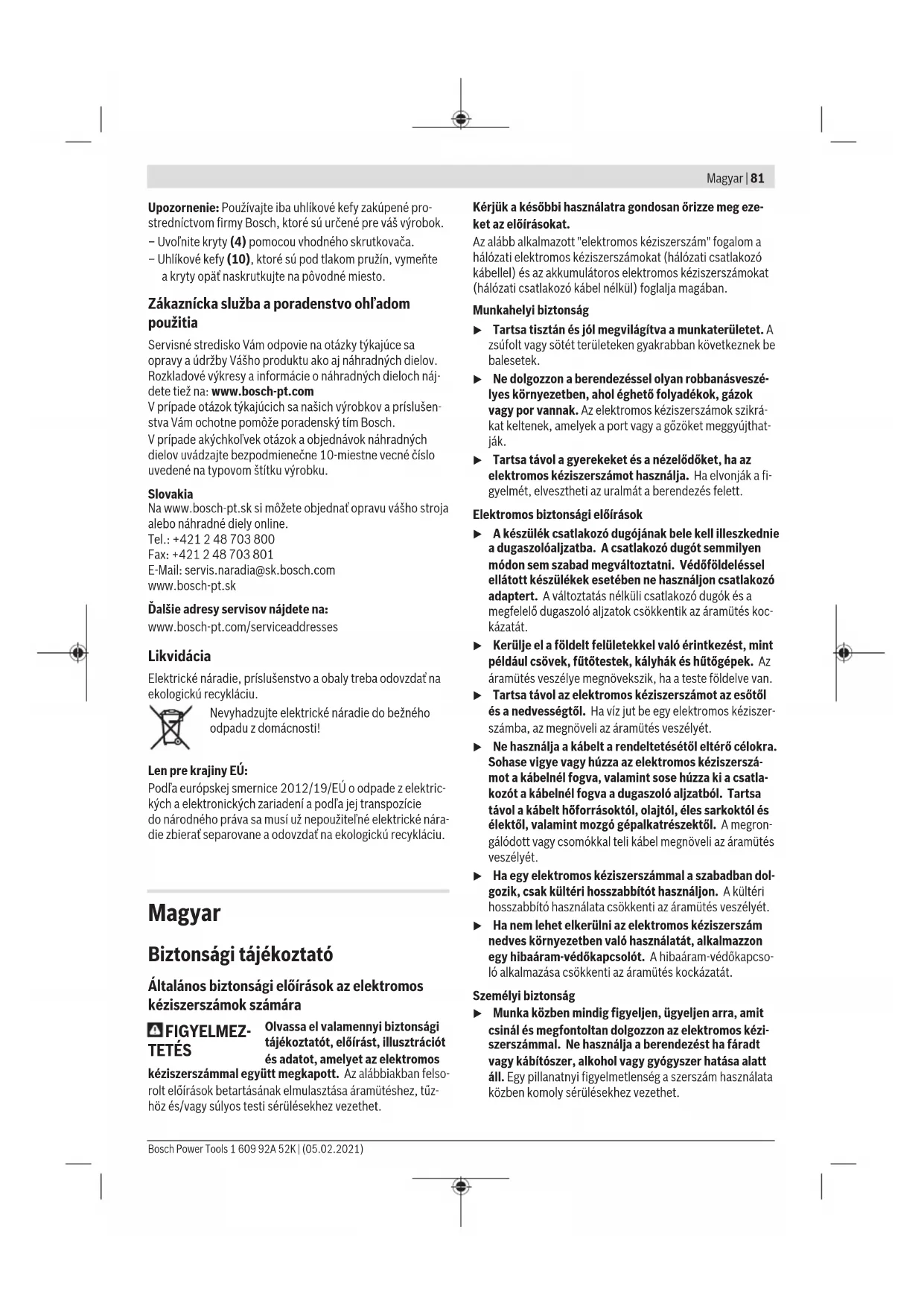

0–3000 Szerszámbefogó egység SDS Löket mm 29 Vágási mélység – faanyagban mm 220 – acélban (ötvözetlen) mm 20 – Csőátmérő mm 220 Súly az „EPTA-Procedure 01:2014” (2014/01 EPTA- eljárás) szerint kg 3,7 Érintésvédelmi osztály

A adatok 230 V hálózati feszültségre [U] vonatkoznak. Ettől eltérő fe- szültségek és külön egyes országok számára készült kivitelek esetén ezek az adatok változhatnak. Zaj és vibráció értékek A zajkibocsátási értékek a EN62841‑2‑11szabványnak megfelelően kerültek meghatározásra. Az elektromos kéziszerszám A-értékelésű zajszintjének tipi- kus értékei: hangnyomásszint 89dB(A); hangteljesítmény- szint 100dB(A). A szórás, K=5dB. Viseljen fülvédőt! Az a

rezgési összértékek (a három irány vektorösszege) és a K szórás a EN62841‑2‑11szabványnak megfelelően meg- határozott értékei: Bosch Power Tools 1 609 92A 52K | (05.02.2021)84 | Magyar Rétegelt lemez fűrészelése a S611DFfűrészlappal:

Fagerendák fűrészelése a S611DFfűrészlappal:

Az ezen utasításokban megadott rezgésszint és zajkibocsátá- si érték egy szabványban rögzített mérési módszerrel került meghatározásra és az elektromos kéziszerszámok egymással való összehasonlítására alkalmazható. Ez az érték a rezgés- és zajkibocsátás ideiglenes becslésére is alkalmas. A megadott rezgésszint és zajkibocsátási érték az elektro- mos kéziszerszám fő alkalmazásaira vonatkozik. Ha az elekt- romos kéziszerszámot más alkalmazásokra, eltérő betétszer- számokkal vagy nem kielégítő karbantartás mellett használ- ják, a rezgésszint és a zajkibocsátási érték a fenti értékektől eltérhet. Ez az egész munkaidőre vonatkozó rezgés- és zajki- bocsátást lényegesen megnövelheti. A rezgés- és zajkibocsátás pontos megbecsüléséhez figye- lembe kell venni azokat az időszakokat is, amikor a készülék kikapcsolt állapotban van, vagy amikor be van ugyan kap- csolva, de nem kerül ténylegesen használatra. Ez az egész munkaidőre vonatkozó rezgés- és zajkibocsátást lényegesen csökkentheti. Hozzon kiegészítő biztonsági intézkedéseket a kezelőnek a rezgések hatása elleni védelmére, például: Az elektromos ké- ziszerszám és a betétszerszámok karbantartása, a kezek me- legen tartása, a munkamenetek megszervezése. Összeszerelés u Az elektromos kéziszerszámon végzendő bármely munka megkezdése előtt húzza ki a csatlakozó dugót a dugaszolóaljzatból. A fűrészlap behelyezése/kicserélése u A betétszerszámfelszereléséhez vagy kicseréléséhez viseljen védőkesztyűt. A betétszerszámok élesek és hosszabb használat esetén felforrósodhatnak. u A fűrészlap kicserélésekor ügyeljen arra, hogy a fű- részlap befogó egységben ne maradjanak anyagmara dékok, például fa- vagy fémforgács, stb. u Ügyeljen arra, hogy a fűrészlap befogó egységben ne maradjon egy letörött szár. A fűrészlap kiválasztása A javasolt fűrészlapok áttekintése ezen útmutató végén talál- ható. Csak ½" univerzális szárú fűrészlapokat helyezzen be a berendezésbe. A fűrészlap ne legyen hosszabb, mint amire az előirányzott vágáshoz szükség van. A fűrészlap szár vastagságának0,8–1,8mm-nek kell lennie. A fűrészlap behelyezése (lásd a A ábrát) Nyomja előre a (9) SDS-kart és vezesse be a (1) fűrészlapot a szorítólap mögött a (3) fűrészlap befogó egységbe. Enged- je el a (9) SDS-kart. u A fűrészlap meghúzásával ellenőrizze a reteszelést. Egy laza fűrészlap kieshet és sérüléseket okozhat. Bizonyos munkákhoz a (1) fűrészlapot 180°-kal meg lehet fordítani (a fogak felfelé mutatnak) és ismét be lehet helyez- ni. A fűrészlap kivétele (lásd a Bábrát) u A kivétel előtt hagyja lehűlni a fűrészlapot. A forró fű- részlap megérintése sérülésveszéllyel jár. Nyomja előre a (9) SDS-kart és húzza ki a (1) fűrészlapot. Engedje el a (9) SDS-kart. Por- és forgácselszívás Az ólomtartalmú festékrétegek, egyes fafajták, ásványok és fémek pora egészségkárosító hatású lehet. A poroknak a ke- zelő vagy a közelben tartózkodó személyek által történő megérintése vagy belégzése allergikus reakciókhoz és/vagy a légutak megbetegedését vonhatja maga után. Egyes faporok, például tölgy- és bükkfaporok rákkeltő hatá- súak, főleg ha a faanyag kezeléséhez más anyagok is vannak bennük (kromát, favédő vegyszerek). A készülékkel azbesz- tet tartalmazó anyagokat csak szakembereknek szabad meg- munkálniuk. – Gondoskodjon a munkahely jó szellőztetéséről. – Ehhez a munkához célszerű egy P2 szűrőosztályú porvé- dő álarcot használni. A feldolgozásra kerülő anyagokkal kapcsolatban tartsa be az adott országban érvényes előírásokat. u Gondoskodjon arról, hogy a munkahelyén ne gyűlhes- sen össze por. A porok könnyen meggyulladhatnak. Üzemeltetés Üzembe helyezés u Ügyeljen a helyes hálózati feszültségre! Az áramforrás feszültségének meg kell egyeznie az elektromos kézi- szerszám típustábláján található adatokkal. A 230V‑os berendezéseket 220V hálózati feszültségről is szabad üzemeltetni. Be- és kikapcsolás Az elektromos kéziszerszám bekapcsolásához nyomja meg a (6) be-/kikapcsolót. A benyomott (6) be-/kikapcsoló reteszeléséhez tartsa azt benyomva és ezen kívül nyomja be a (5) rögzítő gombot. Az elektromos kéziszerszám kikapcsoláshoz engedje el a (6) be-/kikapcsolót. Ha a (6) be-/kikapcsoló bekapcsolt álla- potban reteszelve van, akkor azt előbb nyomja be, majd en- gedje el. A löketszám irányítása A bekapcsolt elektromos kéziszerszám löketszámát annak megfelelően szabályozhatja, mennyire nyomja be a (6) be-/ kikapcsolót. A (6) be‑/kikapcsolóra gyakorolt enyhe nyomás alacsony lö- ketszámot eredményez. Növekvő nyomás esetén a löket- szám is növekszik. 1 609 92A 52K | (05.02.2021) Bosch Power ToolsMagyar | 85 A szükséges löketszám a megmunkálásra kerülő anyagtól és a munkafeltételektől függ és gyakorlati próbával lehet meg- határozni. A löketszámot a fűrészlapnak a munkadarabra való felhelye- zésekor valamint műanyag és alumínium fűrészelésekor cél- szerű csökkenteni. Ha hosszabb ideig alacsony löketszámmal dolgozik, az elekt- romos kéziszerszám erősen felmelegedhet. Vegye ki a fű- részlapot járassa az elektromos kéziszerszámot a lehűléshez kb. 3percig a maximális löketszámmal. Munkavégzési tanácsok u Az elektromos kéziszerszámon végzendő bármely munka megkezdése előtt húzza ki a csatlakozó dugót a dugaszolóaljzatból. u Kapcsolja azonnal ki az elektromos kéziszerszámot, ha a fűrészlap leblokkol. Tippek u A könnyű építési anyag fűrészelésekor tartsa be a tör- vényes rendelkezéseket és az anyagot gyártó cégek javaslatait. A fában, faforgácslemezekben, építési anyagokban stb. vég- zett fűrészelés előtt ellenőrizze, nincsenek-e idegen anya- gok, például szögek, csavarok stb. a megmunkálásra kerülő munkadarabban, és használjon egy megfelelő fűrészlapot. Kapcsolja be az elektromos kéziszerszámot és vezesse rá a megmunkálásra kerülő munkadarabra. Tegye fel a (2) talple- mezt a munkadarab felületére és egyenletes nyomással, illet- ve egyenletes előtolással hajtsa végre a fűrészelést. A mun- kamenet befejezése után kapcsolja ki az elektromos kézi- szerszámot. Ha a fűrészlap beakad, kapcsolja azonnal ki az elektromos kéziszerszámot. Egy erre alkalmas szerszámmal feszítse kis- sé szét a fűrészelt rést és húzza ki a résből az elektromos ké- ziszerszámot. Elforgatható talplemez (lásd a C ábrát) A (2) talplemez mozgékonysága révén hozzáilleszkedik a fe- lület által megkövetelt mindenkori szöghelyzethez. Besüllyesztéses fűrészelés (lásd a E–F ábrát) u Besüllyesztéses fűrészeléssel csk puha anyagokat, például fát, gipszkartont vagy hasonló más anyagokat szabad csak megmunkálni! Fémből készült munkada- rabokat ne fűrészeljen besüllyesztéses fűrészeléses- sel! A besüllyesztéses fűrészeléshez csak rövid fűrészlapokat használjon. Tegye fel az elektromos kéziszerszámot a (2) talplemez élé- vel a munkadarabra, anélkül, hogy a (1) fűrészlap megérinte- né a munkadarabot és kapcsolja be a szerszámot. A löket- szám-vezérléssel ellátott elektromos kéziszerszámoknál a legmagasabb löketszámot jelölje ki. Nyomja hozzá erőtelje- sen az elektromos kéziszerszámot a munkadarabhoz és las- san merítse be a fűrészlapot a munkadarabba. Mihelyt a (2) talplemez egész felületével felfekszik a munka- darabra, fűrészeljen tovább a kívánt metszésvonal mentén. Bizonyos munkákhoz a(1) fűrészlapot 180°-kal elforgatva is be lehet helyezni és a szablyafűrészt ennek megfelelően megfordítva vezetve is el lehet végezni a munkát. Síkkal szintben való fűrészelés (lásd a D ábrát) Rugalmas bimetál fűrészlapokkal például a falból kiálló vízve- zetékcsöveket, stb. közvetlenül a fallal egy síkban le lehet vágni. u Ügyeljen arra, hogy a fűrészlap mindig hosszabb le- gyen, mint a megmunkálásra kerülő munkadarab át- mérője. Különben visszarúgásveszély áll fenn. Tegye fel a fűrészlapot közvetlenül a falra és az elektromos kéziszerszámra gyakorolt oldalirányú nyomással hajlítsa kis- sé meg a fűrészlapot, hogy a talplemez felfeküdjön a falra. Kapcsolja be az elektromos kéziszerszámot és állandó oldal- irányú nyomással fűrészelje keresztül a munkadarabot. Hűtő-/kenőanyag Fémek fűrészelése esetén az anyag felmelegedése miatt a vágási vonalra célszerű hűtő- ill. kenőanyagot felvinni. Karbantartás és szerviz Karbantartás és tisztítás u Az elektromos kéziszerszámon végzendő bármely munka megkezdése előtt húzza ki a csatlakozó dugót a dugaszolóaljzatból. u Tartsa mindig tisztán az elektromos kéziszerszámot és annak szellőzőnyílásait, hogy jól és biztonságosan dol- gozhasson. Ha a csatlakozó vezetéket ki kell cserélni, akkor a cserével csak a magát a Bosch céget, vagy egy Bosch elektromos ké- ziszerszám-műhely ügyfélszolgálatát szabad megbízni, ne- hogy a biztonságra veszélyes szituáció lépjen fel. A fűrészlap befogó egységet lehetőleg egy puha ecsettel tisz- títsa meg. Ehhez vegye ki az elektromos kéziszerszámból a fűrészlapot. Tartsa a fűrészlap befogó egységet egy megfele- lő kenőanyag alkalmazásával működőképes állapotban. Az elektromos kéziszerszám erős erős elszennyeződése mű- ködészavarokhoz vezethet. Ezért az olyan anyagokat, ame- lyek fűrészelésekor nagy mennyiségű por keletkezik, nefűré- szeljen alulról vagy fej feletti helyzetben. A szénkefék kicserélése (lásd a G ábrát) 2–3 havonta ellenőrizze a szénkefék hosszát  és szükség ese- tén cserélje ki mindkét szénkefét. Sohasem szabad csak egy szénkefét kicserélni! Megjegyzés: Csak a Boschnál kapható, az Ön berendezésé- hez előirányozott szénkeféket használja. – Lazítsa ki egy megfelelő csavarhúzóval a (4) sapkákat. – Cserélje ki a rugók nyomása alatt álló (10) szénkeféket és ismét csavarja be a sapkákat. Vevőszolgálat és alkalmazási tanácsadás A vevőszolgálat a terméke javításával és karbantartásával, valamint a pótalkatrészekkel kapcsolatos kérdésekre szíve- sen válaszol. A pótalkatrészekkel kapcsolatos robbantott áb- Bosch Power Tools 1 609 92A 52K | (05.02.2021)86 | Русский rák és egyéb információk a következő címen találhatók: www.bosch-pt.com A Bosch Alkalmazási Tanácsadó Team a termékeinkkel és azok tartozékaival kapcsolatos kérdésekben szívesen nyújt segítséget. Ha kérdései vannak vagy pótalkatrészeket szeretne rendelni, okvetlenül adja meg a termék típustábláján található 10‑je- gyű cikkszámot. Magyarország Robert Bosch Kft. 1103 Budapest Gyömrői út. 120. A www.bosch-pt.hu oldalon online megrendelheti készüléké- nek javítását. Tel.:+3618798502 Fax: +3618798505 info.bsc@hu.bosch.com www.bosch-pt.hu További szerviz-címek itt találhatók: www.bosch-pt.com/serviceaddresses Eltávolítás Az elektromos kéziszerszámokat, a tartozékokat és a csoma- golást a környezetvédelmi szempontoknak megfelelően kell újrafelhasználásra előkészíteni. Ne dobja ki az elektromos kéziszerszámokat a háztartási szemétbe! Csak az EU‑tagországok számára: A használt villamos és elektronikus berendezésekre vonatko- zó 2012/19/EU sz. Európai Irányelvnek és ennek a megfele- lő országok jogharmonizációjának megfelelően a már hasz- nálhatatlan elektromos kéziszerszámokat külön össze kell gyűjteni és a környezetvédelmi szempontból megfelelő újra felhasználásra le kell adni.
