РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ GTA 2500 Compact Professional BOSCH

Указания за безопасна работа Общи указания за безопасна работа Прочетете всички предупреждения и ука- зания както към стенда, така и към елек- троинструмента, който ще монтирате на стенда. Пропуски при спазването на указа- нията за безопасна работа и за работа с елек- троинструмента могат да предизвикат токов удар, пожар и/или тежки травми. Указания за безопасна работа със стендове Преди да започнете да настройвате електроинстру- мента или да заменяте работния инструмент, из- ключвайте щепсела от контакта, респ. изваждайте акумулаторната батерия от електроинструмента. Честа причина за трудови злополуки е включването на електоринструмента по невнимание. Преди да монтирате електроинструмента, сглобете стенда напълно и правилно. Безукорното сглобяване е важно, за да предотвратите опасността от разглобява- не по време на работа. Преди да започнете работа с електроинструмента, се уверявайте, че е закрепен към стенда здраво. Приплъзването на електроинструмента в стенда може да предизвика загуба на контрол над него. Поставете стенда на твърда, равна и хоризонтална повърхност. Ако стендът може да се измества или не стъпва стабилно с четирите си крака, електроинстру- ментът или обработваният детайл не могат да бъдат во- дени сигурно и равномерно. Не претоварвайте стенда; не го използвайте за стъл- ба или като скеле. Претоварването или стъпването върху стенда може да предизвика изместване на центъ- ра на тежестта му нагоре и настрани и обръщането му. При транспортиране и когато работите, се уверявай- те, че всички винтове и съединителни елементи са затегнати здраво. Монтажните греди за електроин- струмента трябва винаги да са застопорени стабил- но. Разхлабените съединения могат да предизвикат нестабилност и неточност при рязането. Монтирайте и демонтирайте електроинструмента само когато той е в позиция за транспортиране (за указания за позицията за транспортиране вижте съ- що ръководството за експлоатация на съответния електроинструмент). В противен случай е възможно центърът на тежестта на електроинструмента да е в по- Număr de identificare Set de prindere 2 610 948 662 Suport pentru piese de lucru 1 619 PA2 498 OBJ_BUCH-1463-003.book Page 61 Monday, November 14, 2016 1:03 PM62 | Български 1 609 92A 2P5 | (14.11.16) Bosch Power Tools зиция, при която електроинструментът не може да бъде задържан сигурно. Ползвайте захванатия към монтажните греди елек- троинструмент само когато те са затегнати към стен- да. Когато не са захванати към стенда, монтажните гре- ди не осигуряват стабилност на електроинструмента. Уверявайте се предварително, че дълги и тежки де- тайли няма да изместят центъра на тежестта на стен- да и да го преобърнат. Свободните краища на дълги и тежки детайли трябва да бъдат подпирани по подходящ

При сгъване или разгъване на стенда не поставяйте пръстите си в близост до шарнирните съединения. Възможно е да прещипете пръстите си.

Символите по-долу могат да бъдат важни за правилната работа с Вашия стенд. Моля, запомнете символите и зна- чението им. Правилното интерпретиране на символите ще Ви помогне да използвате стенда по-ефективно и по-безо-

Описание на продукта и възмож-

Предназначение на уреда Стендът е предназначен за следните стационарни цирку- лярни машини на Бош (състояние към 2012.08): Могат също така да бъдат монтирани и някои модели цир- кулярни машини на други производители. Заедно с електроинструмент стендът е предназначен за напречно рязане на дъски и профили. Изобразени елементи Номерирането на изобразените елементи се отнася до фи- гурите на стенда на графичните страници. 1 Подпора за обработвания детайл 2 Застопоряваща ръкохватка за подпората за обработ- вания детайл 1 3 Приспособление за удължаване на работния плот 4 Надлъжна опора 5 Монтажни греди за електроинструмента 6 Ролков плот 7 Застопоряваща ръкохватка за удължителя на работ- ния плот 3 8 Регулируем по височина крак 9 Ръкохватка за пренасяне 10 Гаечен ключ (13 mm) 11 Осигурителен щифт 12 Бутон за освобождаване на лоста 13 13 Лост за застопоряване на монтажните греди 14 Изместваща се гайка 15 Комплект крепежни елементи за електроинструмента Изобразените на фигурите и описаните допълнителни приспо- собления не са включени в стандартната окомплектовка на уреда. Изчерпателен списък на допълнителните приспособле- ния можете да намерите съответно в каталога ни за допълни- телни приспособления. Технически данни

Окомплектовка Моля, вижте изображението на окомплек- товката в началото на ръководството за експлоатация. Преди да започнете сглобяването на стен- да проверете дали всички изброени по- долу елементи са налични: Символ Значение Максималната товароносимост (елек- троинструмент + детайл) на стенда е 250 kg. – GCM8S 3601L160.. – GCM8SJ 3601L162.. – GCM 800 S 3 601 L16 1.. – GCM 10 0 601 B20 0.. –GCM10J GCM 10 M 3 601 M20 2.. – GCM 10 S 0 601 B20 5.. – GCM 10 SD 0 601 B22 5.. – GCM 12 0 601 B21 0.. – GCM 12 GDL 3 601 M23 6.. – GCM 12 SD 0 601 B23 5.. – GTM 12 3 601 M15 0..

Стенд GTA 2500 Compact Каталожен номер 3 601 M12 400 Дължина на стенда без удължава-

mm 1050 Дължина на стенда с удължаване mm 2500 Височина на стенда mm 862 макс. товароносимост (електро- инструмент + обработван детайл) без удължител – Монтажни греди за електроин-

kg 250 макс. товароносимост (електро- инструмент + обработван детайл) с удължител – Монтажни греди за електроин-

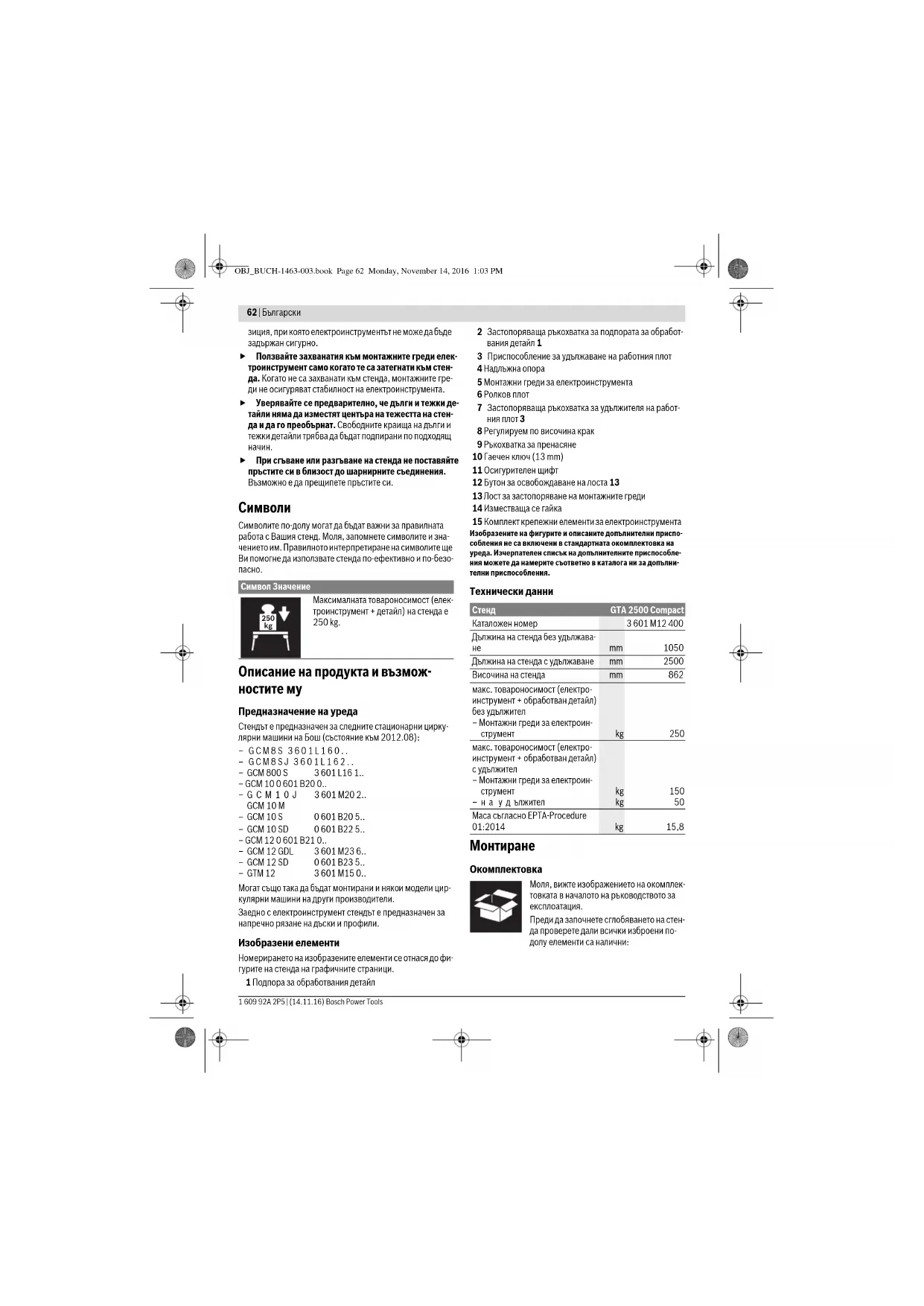

Маса съгласно EPTA-Procedure 01:2014 kg 15,8 OBJ_BUCH-1463-003.book Page 62 Monday, November 14, 2016 1:03 PMБългарски | 63 Bosch Power Tools 1 609 92A 2P5 | (14.11.16) Монтиране на стенда – Извадете внимателно всички включени в окомплектов- ката детайли. – Отстранете всички опаковъчни материали. Сглобяване на стенда (вижте фигури A1–A2) – Поставете стенда легнал на земята с краката нагоре. – Натиснете осигурителния щифт 11 навътре и завъртете крака нагоре, докато осигурителният щифт го захване с отчетливо прещракване. – Повторете горната стъпка при останалите три крака. –Завъртете стенда до работна позиция. – Уверете се, че стендът е стабилен и всички осигурител- ни щифтове са в правилна позиция. Регулируемият по височина крак 8 Ви помага да нивели- рате и стабилизирате стенда. – Навийте или развийте крака, докато стендът стъпи на пода стабилно на четирите си крака. Монтиране на подпората за обработвания детайл (вижте фиг. В) – Вкарайте подпората 1 в удължителя на работния плот 3. –Затегнете ръкохватката 2, за да застопорите подпората. – Повторете горните стъпки за втората подпора. Подготовка на работния плот Подготовка на монтажните греди (вижте фигури C1–C4) – За освобождаване на монтажните греди 5 натиснете съ- ответно бутоните 12 и отворете лостовете 13. – Измерете разстоянието х между монтажните отвори на Вашия електроинструмент. – Поставете монтажните греди 5 приблизително по сре- дата на стенда и на подходящо разстояние x една от

– След това отново затворете лостовете 13. С това мон- тажните греди са захванати здраво към стенда. Закрепване на електоринструмента към монтажните греди (вижте фиг. D) – Поставете електроинструмента в позиция за транспор-

Указания за позицията за транспортиране можете да на- мерите в ръководството за експлоатация на съответния електроинструмент. – Поставете изместващите се гайки 14 в монтажните гре- ди така, че да са под монтажните отвори на електро- инструмента. – С помощта на включения в окомплектовката гаечен ключ 10 захванете монтажните греди към електроин- струмента с винтовете с шестостенна глава и подлож- ните шайби от комплекта крепежни елементи 15. Работа с уреда Указания за работа Не претоварвайте стенда. Винаги се съобразявайте с мак- сималната товароносимост на стенда и на двата удължите- ля на работния плот. Дръжте детайла винаги здраво, особено дългата и тежка част. След прерязването на детайла центърът на тежестта може да се измести така, че стендът да се преобърне. Удължаване на работната повърхност (вижте фигури E1 –E2) Дълги детайли трябва да бъдат подпирани в свободния им

–Поставете дългия детайл върху работната повърхност на електроинструмента. – Развийте застопоряващата ръкохватка 7 и издърпайте навън удължителя на работната повърхност 3 до жела- ното разстояние. – Отново затегнете застопоряващата ръкохватка. – Развийте застопоряващата ръкохватка 2 и настройте височината на подпората 1 така, че детайлът да е изпра-

– Отново затегнете застопоряващата ръкохватка. Отрязване на еднакво дълги детайли (вижте фигура F) За лесното отрязване на детайли с еднаква дължина може- те да използвате ограничителя по дължина 4. –Завъртете надлъжната опора 4 нагоре. – Поставете подпората за детайла 1 на желаното разстоя- ние от циркулярния диск на електроинструмента. Поддържане и сервиз Поддържане и почистване Ако въпреки прецизното производство и внимателно из- питване стендът се повреди, ремонтът трябва да бъде из- вършен в оторизиран сервиз за електроинструменти на

Когато се обръщате с въпроси към представителите на Бош, винаги посочвайте 10-цифрения каталожен номер на табелката на стенда. Допълнителни приспособления № Означение Брой Стенд GTA 2500 Compact 1

Подпора за обработвания детайл 2

Комплект крепежни елементи за елек- троинструмент състоящ се от: – Винт с шестостенна глава (M8 x 45) –Подложна шайба

Монтажна греда за електроинструмент 2 610 948 662 Подпора за обработвания детайл 1 619 PA2 498 OBJ_BUCH-1463-003.book Page 63 Monday, November 14, 2016 1:03 PM64 | Srpski 1 609 92A 2P5 | (14.11.16) Bosch Power Tools Сервиз и консултации Сервизът ще отговори на въпросите Ви относно ремонти и поддръжка на закупения от Вас продукт, както и относно резервни части. Монтажни чертежи и информация за ре- зервни части можете да намерите също и на www.bosch-pt.com Екипът от консултанти на Бош ще Ви помогне с удоволст- вие при въпроси относно закупуване, приложение и въз- можности за настройване на различни продукти от производствената гама на Бош и допълнителни приспосо- бления за тях. Роберт Бош EООД – България Бош Сервиз Център Гаранционни и извънгаранционни ремонти бyл. Черни връx 51-Б FPI Бизнес център 1407 1907 София Тел.: +359 (02) 960 10 61 Тел.: +359 (02) 960 10 79 Факс: +359 (02) 962 53 02 www.bosch.bg
