INSTRUKCJA OBSŁUGI GTA 2500 Compact Professional BOSCH

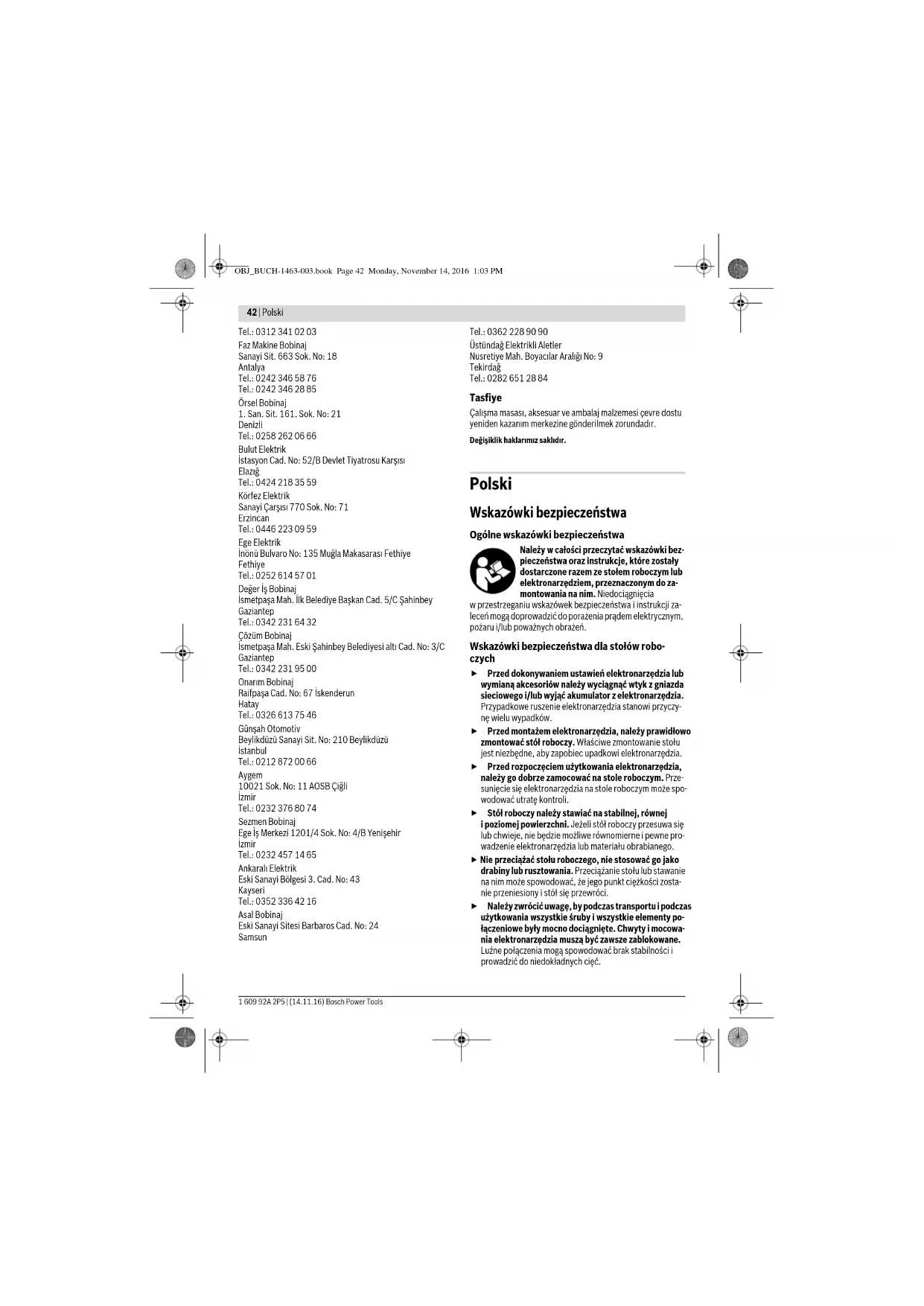

Denizli Tel.: 0258 262 06 66 Bulut Elektrik İstasyon Cad. No: 52/B Devlet Tiyatrosu Karşısı Elazığ Tel.: 0424 218 35 59 Körfez Elektrik Sanayi Çarşısı 770 Sok. No: 71 Erzincan Tel.: 0446 223 09 59 Ege Elektrik İnönü Bulvaro No: 135 Muğla Makasarası Fethiye Fethiye Tel.: 0252 614 57 01 Değer İş Bobinaj İsmetpaşa Mah. İlk Belediye Başkan Cad. 5/C Şahinbey Gaziantep Tel.: 0342 231 64 32 Çözüm Bobinaj İsmetpaşa Mah. Eski Şahinbey Belediyesi altı Cad. No: 3/C Gaziantep Tel.: 0342 231 95 00 Onarım Bobinaj Raifpaşa Cad. No: 67 İskenderun Hatay Tel.: 0326 613 75 46 Günşah Otomotiv Beylikdüzü Sanayi Sit. No: 210 Beylikdüzü İstanbul Tel.: 0212 872 00 66 Aygem 10021 Sok. No: 11 AOSB Çiğli İzmir Tel.: 0232 376 80 74 Sezmen Bobinaj Ege İş Merkezi 1201/4 Sok. No: 4/B Yenişehir İzmir Tel.: 0232 457 14 65 Ankaralı Elektrik Eski Sanayi Bölgesi 3. Cad. No: 43 Kayseri Tel.: 0352 336 42 16 Asal Bobinaj Eski Sanayi Sitesi Barbaros Cad. No: 24 Samsun Tel.: 0362 228 90 90 Üstündağ Elektrikli Aletler Nusretiye Mah. Boyacılar Aralığı No: 9 Tekirdağ Tel.: 0282 651 28 84 Tasfiye Çalışma masası, aksesuar ve ambalaj malzemesi çevre dostu yeniden kazanım merkezine gönderilmek zorundadır. Değişiklik haklarımız saklıdır. Polski Wskazówki bezpieczeństwa Ogólne wskazówki bezpieczeństwa Należy w całości przeczytać wskazówki bez- pieczeństwa oraz instrukcje, które zostały dostarczone razem ze stołem roboczym lub elektronarzędziem, przeznaczonym do za- montowania na nim. Niedociągnięcia w przestrzeganiu wskazówek bezpieczeństwa i instrukcji za- leceń mogą doprowadzić do porażenia prądem elektrycznym, pożaru i/lub poważnych obrażeń. Wskazówki bezpieczeństwa dla stołów robo- czych Przed dokonywaniem ustawień elektronarzędzia lub wymianą akcesoriów należy wyciągnąć wtyk z gniazda sieciowego i/lub wyjąć akumulator z elektronarzędzia. Przypadkowe ruszenie elektronarzędzia stanowi przyczy- nę wielu wypadków. Przed montażem elektronarzędzia, należy prawidłowo zmontować stół roboczy. Właściwe zmontowanie stołu jest niezbędne, aby zapobiec upadkowi elektronarzędzia. Przed rozpoczęciem użytkowania elektronarzędzia, należy go dobrze zamocować na stole roboczym. Prze- sunięcie się elektronarzędzia na stole roboczym może spo- wodować utratę kontroli. Stół roboczy należy stawiać na stabilnej, równej i poziomej powierzchni. Jeżeli stół roboczy przesuwa się lub chwieje, nie będzie możliwe równomierne i pewne pro- wadzenie elektronarzędzia lub materiału obrabianego. Nie przeciążać stołu roboczego, nie stosować go jako drabiny lub rusztowania. Przeciążanie stołu lub stawanie na nim może spowodować, że jego punkt ciężkości zosta- nie przeniesiony i stół się przewróci. Należy zwrócić uwagę, by podczas transportu i podczas użytkowania wszystkie śruby i wszystkie elementy po- łączeniowe były mocno dociągnięte. Chwyty i mocowa- nia elektronarzędzia muszą być zawsze zablokowane. Luźne połączenia mogą spowodować brak stabilności i prowadzić do niedokładnych cięć. OBJ_BUCH-1463-003.book Page 42 Monday, November 14, 2016 1:03 PMPolski | 43 Bosch Power Tools 1 609 92A 2P5 | (14.11.16) Elektronarzędzie wolno montować i demontować tylko w pozycji transportowej (wskazówki dotyczące pozycji transportowej znajdują się w instrukcji obsługi danego elektronarzędzia). W przeciwnym wypadku elektronarzę- dzie może mieć tak niekorzystnie rozłożony punkt ciężko- ści, że niemożliwe będzie jego utrzymanie. Elektronarzędzie zamocowane w zestawie montażo- wym należy użytkować wyłącznie na stole roboczym. Bez stołu roboczego zestaw montażowy z elektronarzę- dziem nie stoi stabilnie i może się przewrócić. Upewnić się, że długie i ciężkie elementy nie spowodu- ją przewrócenia się stołu roboczego. Długie i ciężkie ele- menty należy podeprzeć. Podczas składania lub rozkładania stołu należy palce trzymać z dala od przegubów. Istnieje niebezpieczeń- stwo zmiażdżenia palców. Symbole Następujące symbole mogą okazać się ważne dla pracy ze sto- łem roboczym. Proszę zapamiętać te symbole i ich znaczenia. Dzięki właściwej interpretacji symboli można lepiej i bez- pieczniej użytkować stół roboczy. Opis urządzenia i jego zastosowania Użycie zgodne z przeznaczeniem Stół roboczy przeznaczony jest do pracy z niżej wymieniony- mi pilarkami stacjonarnymi firmy Bosch (stan 2012.08): Możliwy jest też montaż niektórych ukośnic wyprodukowa- nych przez innych producentów. Stół roboczy wraz z elektronarzędziem przeznaczony jest do przycinania na długość desek i profili. Przedstawione graficznie komponenty Numeracja przedstawionych graficznie komponentów odnosi się do rysunku stołu roboczego na stronie graficznej. 1 Blat stołu 2 Gałka mocująca blatu stołu 1 3 Element przedłużający stół 4 Ogranicznik długości 5 Zestaw montażowy 6 Podpórka rolkowa 7 Gałka mocująca element wydłużający stół 3 8 Regulowany na wysokość wspornik 9 Uchwyt transportowy 10 Klucz widełkowy (13 mm) 11 Kołek zabezpieczający 12 Przycisk do odblokowania dźwigni 13 13 Dźwignia blokująca zestaw montażowy 14 Nakrętka przesuwna 15 Zestaw montażowy elektronarzędzia Osprzęt ukazany na rysunkach lub opisany w instrukcji użytkowa- nia nie wchodzi w standardowy zakres dostawy. Kompletny asor- tyment osprzętu można znaleźć w naszym katalogu osprzętu. Dane techniczne Montaż Zakres dostawy Proszę zwrócić uwagę na rysunki przedsta- wiające wszystkie elementy wchodzące w zestaw, znajdujące się na początku instruk- cji obsługi. Przed przystąpieniem do montażu stołu ro- boczego należy skontrolować, czy dostarczone zostały wszystkie wymienione poniżej elementy: Symbol Znaczenie Maksymalna nośność (elektronarzędzie + element obrabiany) stołu roboczego wynosi 250 kg. – GCM8S 3601L160.. – GCM8SJ 3601L162.. – GCM 800 S 3 601 L16 1.. – GCM 10 0 601 B20 0.. –GCM10J GCM 10 M 3 601 M20 2.. – GCM 10 S 0 601 B20 5.. – GCM 10 SD 0 601 B22 5.. – GCM 12 0 601 B21 0.. – GCM 12 GDL 3 601 M23 6.. – GCM 12 SD 0 601 B23 5.. – GTM 12 3 601 M15 0..

Stół roboczy GTA 2500 Compact Numer katalogowy 3 601 M12 400 Długość stołu roboczego bez ele- mentu wydłużającego stół mm 1050 Długość stołu roboczego z elemen- tem wydłużającym stół mm 2500 Wysokość stołu roboczego mm 862 maks. obciążenie (elektronarzędzie + element obra- biany) bez elementu wydłużającego stół –Zestawy montażowe kg 250 maks. obciążenie (elektronarzędzie + element obra- biany) z elementem wydłużającym stół –Zestawy montażowe – w zależności od elementu wydłu- żającego stół

Ciężar odpowiednio do EPTA- Procedure 01:2014 kg 15,8 Nr Określenie Ilość Stół roboczy GTA 2500 Compact 1

Zestaw montażowy 2 OBJ_BUCH-1463-003.book Page 43 Monday, November 14, 2016 1:03 PM44 | Polski 1 609 92A 2P5 | (14.11.16) Bosch Power Tools Montaż stołu roboczego – Ostrożnie rozpakować dostarczone elementy. – Usunąć wszystkie materiały pakunkowe. Ustawianie stołu roboczego (zob. rys. A1–A2) – Ułożyć stół roboczy na podłodze, nogami do góry. – Wcisnąć kołek zabezpieczający 11 do środka i odchylić no- gę do góry, tak by kołek ponownie zaskoczył w słyszalny sposób. – Powtórzyć te czynności w przypadku pozostałych trzech nóg. – Obrócić stół i ustawić w pozycji roboczej. – Upewnić się, że stół stoi stabilnie, a wszystkie kołki zabez- pieczające zaskoczyły na swoje miejsce. Regulowany na wysokość wspornik 8 pomaga w ustawieniu stołu we właściwej pozycji. – Przekręcać wspornik w prawo lub w lewo tak długo, aż stół będzie równy, a wszystkie cztery nogi będą stały na podło- żu. Montaż blatu stołu (zob. rys. B) – Wsunąć blat stołu 1 do elementu wydłużającego stół 3. – Aby zablokować blat stołu należy dokręcić gałkę nastaw- czą 2. – Powtórzyć te czynności dla drugiego blatu. Przygotowanie stołu roboczego Przygotowanie zestawów montażowych (zob.rys.C1–C4) – Aby odblokować zestawy montażowe 5, należy nacisnąć na oba przyciski 12 i otworzyć dźwignie 13. – Zmierzyć odstęp x pomiędzy otworami montażowymi i elektronarzędziem. –Zestawy montażowe 5 należy ułożyć pośrodku stołu robo- czego w odpowiedniej od siebie odległości x. – Ponownie zamknąć dźwignie 13. W ten sposób zespoły montażowe zostały umieszczone na stole w sposób gwa- rantujący bezpieczną pracę. Mocowanie elektronarzędzia w zestawie montażowym (zob.rys.D) – Ustawić elektronarzędzie w pozycji transportowej. Wskazówki dotyczące pozycji transportowej można odna- leźć w instrukcji obsługi danego elektronarzędzia. – Przesuwne nakrętki 14 umieścić w zestawach montażo- wych w miejscach pasujących do otworów montażowych elektronarzędzia. – Za pomocą załączonego w dostawie klucza widełkowego 10 przykręcić zestaw montażowy i elektronarzędzie śruba- mi z łbem sześciokątnym i podkładkami wchodzącymi w skład zestawu montażowego 15. Praca urządzenia Wskazówki dotyczące pracy Nie należy przeciążać stołu roboczego. Należy zawsze brać pod uwagę maksymalną obciążalność stołu roboczego i obu elementów wydłużających stół. Należy zawsze mocno przytrzymywać obrabiany przedmiot, a w szczególności jego dłuższą lub cięższą część. Po przecięciu przedmiotu obrabianego, jego punkt ciężkości może się prze- nieść w niekorzystny sposób i spowodować upadek stołu ro- boczego. Przedłużanie stołu roboczego (zob. rys. E1–E2) Długie przedmioty obrabiane muszą być podparte na całej swej długości. – Ułożyć długi element, który przeznaczony jest do obróbki na stół pilarski elektronarzędzia. – Zwolnić gałkę mocującą 7 i pociągnąć element wydłużają- cy stół 3, aż do osiągnięcia pożądanego odstępu – Ponownie dokręcić gałkę mocującą. – Poluzować gałkę mocującą 2 i dopasować wysokość blatu stołu 1 w taki sposób, by obrabiany element leżał prosto. – Ponownie dokręcić gałkę mocującą. Piłowanie przedmiotów obrabianych do jednako- wej długości (zob. rys. F) Do prostego cięcia jednakowej długości elementów można zastosować prowadnicę wzdłużną 4. – Odchylić prowadnicę wzdłużną 4 do góry. – Ustawić blat 1 w pożądanej odległości od piły elektrona- rzędzia. Konserwacja i serwis Konserwacja i czyszczenie Jeśli stół roboczy, mimo starannych metod produkcji i kontro- li uległby awarii, naprawy jego powinien dokonać autoryzowa- ny serwis elektronarzędzi firmy Bosch. Przy wszystkich zgłoszeniach i zamówieniach części zamien- nych konieczne jest podanie dziesięciocyfrowego numeru ka- talogowego, znajdującego się na tabliczce znamionowej sto- łu. Osprzęt Obsługa klienta oraz doradztwo techniczne Ze wszystkimi pytaniami, dotyczącymi naprawy i konserwacji nabytego produktu oraz dostępu do części zamiennych prosi- my zwracać się do punktów obsługi klienta. Rysunki technicz- ne oraz informacje o częściach zamiennych można znaleźć pod adresem: www.bosch-pt.com Zespół doradztwa technicznego firmy Bosch służy pomocą w

Zestaw montażowy elektronarzędzia składający się z: – Śruba z łbem sześciokątnym (M8 x 45) – podkładki
