MANUAL DE UTILIZADOR GKS 18V572 Professional BOSCH

Le marquage de coupe(12) indique la position de la lame de scie lors d’une coupe à angle droit. Afin d’obtenir une coupe de grande précision dimension- nelle, positionnez la scie cir- culaire conformément aux in- dications sur la figure sur la pièce à travailler. Le mieux est d’effectuer une coupe d’essai. Mise en marche Mise en marche/arrêt u Assurez-vous de pouvoir actionner l’interrupteur Marche/Arrêt sans avoir à relâcher la poignée. Pour démarrer l'outil électroportatif, actionnez d’abord l'in- terrupteur de déverrouillage (2) et appuyez ensuite sur l’in- terrupteur Marche/Arrêt (1) en le maintenant enfoncé. Pour arrêter l'outil électroportatif, l’interrupteur Marche/Ar- rêt (1). Remarque : Pour des raisons de sécurité, il n’est pas pos- sible de verrouiller l’interrupteur Marche/Arrêt (1), qui doit rester constamment enfoncé pendant le travail de sciage. Activation de l’éclairage LED La LED (10) s’allume dès que l’interrupteur Marche/Arrêt (1) est actionné. Elle permet d’éclairer la zone de travail lorsque la luminosité est mauvaise. Frein d’arrêt immédiat Un frein d’arrêt immédiat intégré réduit le temps d’immobili- sation de la lame de scie après l’arrêt de l’outil électroporta- tif. Protection contre les décharges complètes L’accu Lithium-Ion est protégé contre le risque de décharge complète par l’électronique de protection des cellules (ECP). Lorsque l’accu est déchargé, un circuit de protection arrête automatiquement l’outil électroportatif : l’accessoire de travail s’immobilise. Instructions d’utilisation u Retirez l’accu de l’appareil électroportatif avant toute intervention (opérations d’entretien/de maintenance, changement d’accessoire, etc.) ainsi que lors de son 1 609 92A 750 | (29.04.2022) Bosch Power ToolsFrançais | 19 transport et rangement. Il y a sinon risque de blessure lorsqu’on appuie par mégarde sur l’interrupteur Marche/ Arrêt. La largeur de coupe varie selon la lame de scie utilisée. Protégez les lames contre les chocs et les coups. Guider l’outil électroportatif de façon régulière et en effec- tuant une avance modérée dans le sens de la coupe. Une avance trop forte réduit considérablement la durée de vie des outils électroportatifs et peut endommager l’outil élec- troportatif. La puissance et la qualité de la coupe dépendent dans une large mesure de l’état et de la forme des dents de la lame de scie. En conséquence, n’utilisez que des lames de scie aigui- sées et appropriées aux matériaux à travailler. Sciage de bois Le bon choix de la lame de scie dépend de la nature et de la qualité du bois et du type de coupe à savoir longitudinale ou transversale. La découpe longitudinale de l’épicéa entraîne la formation de longs copeaux en spirale. Les poussières de hêtre et de chêne étant particulièrement toxiques, il est recommandé d'utiliser systématiquement un système d'aspiration. Sciage avec butée parallèle (voirfigureD) La butée parallèle (13) permet des coupes précises le long du bord de la pièce ou la découpe de bandes régulières. Sciage avec butée auxiliaire (voir figure E) Pour travailler des pièces de dimensions importantes ou pour couper des bords droits, il est possible de monter une planche ou une barre comme butée auxiliaire sur la pièce à travailler et de guider la scie circulaire avec la plaque de base le long de la butée auxiliaire. Crochet de suspension (voirfigureG) Le crochet de suspension(30) permet d’accrocher l’outil électroportatif à une échelle parex. Pour ce faire, relevez le crochet de suspension(30) jusque dans la position souhai- tée. u Lorsque l’outil électroportatif est accroché, protégez la lame de façon à éviter tout contact involontaire. Il y a risque de blessure. N’oubliez pas de rabaisser le crochet de suspension(30) avant d’utiliser l’outil électroportatif. Entretien et Service après‑vente Nettoyage et entretien u Retirez l’accu de l’appareil électroportatif avant toute intervention (opérations d’entretien/de maintenance, changement d’accessoire, etc.) ainsi que lors de son transport et rangement. Il y a sinon risque de blessure lorsqu’on appuie par mégarde sur l’interrupteur Marche/ Arrêt. u Tenez toujours propres l’outil électroportatif ainsi que les fentes de ventilation afin d’obtenir un travail im- peccable et sûr. Le capot de protection à mouvement pendulaire doit tou- jours pouvoir bouger librement et fermer automatiquement. Veillez pour cela à ce que le pourtour du capot de protection à mouvement pendulaire reste propre. Enlevez la poussière et les copeaux à l’aide d’un pinceau. Les lames de scie sans revêtement de protection peuvent être protégées des risques de corrosion en appliquant une fine couche d’huile non acide. Avant le sciage, enlevez l’huile pour ne pas encrasser le bois. Les restes de résine ou de colle se trouvant sur la lame de scie entravent la qualité de coupe. En conséquence, net- toyez les lames de scie immédiatement après utilisation. Service après-vente et conseil utilisateurs Notre Service après-vente répond à vos questions concer- nant la réparation et l’entretien de votre produit et les pièces de rechange. Vous trouverez des vues éclatées et des infor- mations sur les pièces de rechange sur le site : www.bosch-pt.com L’équipe de conseil utilisateurs Bosch se tient à votre dispo- sition pour répondre à vos questions concernant nos pro- duits et leurs accessoires. Pour toute demande de renseignement ou toute commande de pièces de rechange, précisez impérativement la réfé- rence à 10chiffres figurant sur l’étiquette signalétique du produit. Maroc Robert Bosch Morocco SARL 53, Rue Lieutenant Mahroud Mohamed 20300 Casablanca Tel.: +212529314327 E-Mail : sav.outillage@ma.bosch.com Vous trouverez d'autres adresses du service après-vente sous: www.bosch-pt.com/serviceaddresses Transport Les accus Lithium-ion recommandés sont soumis à la régle- mentation relative au transport de matières dangereuses. Pour le transport sur route par l’utilisateur, aucune autre me- sure n’a besoin d’être prise. Lors d’une expédition par un tiers (parex.transport aérien ou entreprise de transport), des mesures spécifiques doivent être prises concernant l’emballage et le marquage. Pour la préparation de l’envoi, faites-vous conseiller par un expert en transport de matières dangereuses. N’expédiez que des accus dont le boîtier n’est pas endom- magé. Recouvrez les contacts non protégés et emballez l’ac- cu de manière à ce qu’il ne puisse pas se déplacer dans l’em- ballage. Veuillez également respecter les réglementations supplémentaires éventuellement en vigueur. Bosch Power Tools 1 609 92A 750 | (29.04.2022)20 | Português Élimination des déchets Les outils électroportatifs, les accus ainsi que leurs accessoires et emballages doivent être rapportés dans un centre de recyclage respec- tueux de l’environnement. Ne jetez pas les outils électroportatifs et les ac- cus/piles avec les ordures ménagères! Accus/piles : Li-Ion : Veuillez respecter les indications se trouvant dans le cha- pitre Transport (voir «Transport», Page19). Português Instruções de segurança Instruções gerais de segurança para ferramentas eléctricas AVISO Devem ser lidas todas as indicações de segurança, instruções, ilustrações e especificações desta ferramenta eléctrica. O desrespeito das instruções apresentadas abaixo poderá resultar em choque eléctrico, incêndio e/ou ferimentos graves. Guarde bem todas as advertências e instruções para futura referência. O termo "ferramenta eléctrica" utilizado a seguir nas indicações de advertência, refere‑se a ferramentas eléctricas operadas com corrente de rede (com cabo de rede) e a ferramentas eléctricas operadas com acumulador (sem cabo de rede). Segurança da área de trabalho u Mantenha a sua área de trabalho sempre limpa e bem iluminada. Desordem ou áreas de trabalho insuficientemente iluminadas podem levar a acidentes. u Não trabalhar com a ferramenta eléctrica em áreas com risco de explosão, nas quais se encontrem líquidos, gases ou pós inflamáveis. Ferramentas eléctricas produzem faíscas, que podem inflamar pós ou vapores. u Manter crianças e outras pessoas afastadas da ferramenta eléctrica durante a utilização. No caso de distracção é possível que perca o controlo sobre o aparelho. Segurança elétrica u A ficha de conexão da ferramenta eléctrica deve caber na tomada. A ficha não deve ser modificada de maneira alguma. Não utilizar uma ficha de adaptação junto com ferramentas eléctricas protegidas por ligação à terra. Fichas não modificadas e tomadas apropriadas reduzem o risco de um choque eléctrico. u Evitar que o corpo possa entrar em contacto com superfícies ligadas à terra, como tubos, aquecimentos, fogões e frigoríficos. Há um risco elevado devido a choque eléctrico, se o corpo estiver ligado à terra. u Manter o aparelho afastado de chuva ou humidade. A infiltração de água numa ferramenta eléctrica aumenta o risco de choque eléctrico. u Não deverá utilizar o cabo para outras finalidades. Nunca utilizar o cabo para transportar a ferramenta eléctrica, para pendurá‑la, nem para puxar a ficha da tomada. Manter o cabo afastado do calor, do óleo, de arestas afiadas ou de peças em movimento. Cabos danificados ou emaranhados aumentam o risco de um choque eléctrico. u Se trabalhar com uma ferramenta eléctrica ao ar livre, só deverá utilizar cabos de extensão apropriados para áreas exteriores. A utilização de um cabo de extensão apropriado para áreas exteriores reduz o risco de um choque eléctrico. u Se não for possível evitar o funcionamento da ferramenta eléctrica em áreas húmidas, deverá ser utilizado um disjuntor de corrente de avaria. A utilização de um disjuntor de corrente de avaria reduz o risco de um choque eléctrico. Segurança de pessoas u Esteja atento, observe o que está a fazer e tenha prudência ao trabalhar com a ferramenta eléctrica. Não utilizar uma ferramenta eléctrica quando estiver fatigado ou sob a influência de drogas, álcool ou medicamentos. Um momento de descuido ao utilizar a ferramenta eléctrica, pode levar a lesões graves. u Utilizar equipamento de protecção individual. Utilizar sempre óculos de protecção. A utilização de equipamento de protecção pessoal, como máscara de protecção contra pó, sapatos de segurança antiderrapantes, capacete de segurança ou protecção auricular, de acordo com o tipo e aplicação da ferramenta eléctrica, reduz o risco de lesões. u Evitar uma colocação em funcionamento involuntária. Assegure‑se de que a ferramenta eléctrica esteja desligada, antes de conectá‑la à alimentação de rede e/ou ao acumulador, antes de levantá‑la ou de transportá‑la. Se tiver o dedo no interruptor ao transportar a ferramenta eléctrica ou se o aparelho for conectado à alimentação de rede enquanto estiver ligado, poderão ocorrer acidentes. u Remover ferramentas de ajuste ou chaves de boca antes de ligar a ferramenta eléctrica. Uma ferramenta ou chave que se encontre numa parte do aparelho em movimento pode levar a lesões. u Evite uma posição anormal. Mantenha uma posição firme e mantenha sempre o equilíbrio. Desta forma é 1 609 92A 750 | (29.04.2022) Bosch Power ToolsPortuguês | 21 mais fácil controlar a ferramenta eléctrica em situações inesperadas. u Usar roupa apropriada. Não usar roupa larga nem jóias. Mantenha os cabelos e roupas afastados de peças em movimento. Roupas frouxas, cabelos longos ou jóias podem ser agarrados por peças em movimento. u Se for possível montar dispositivos de aspiração ou de recolha, assegure‑se de que estejam conectados e utilizados correctamente. A utilização de uma aspiração de pó pode reduzir o perigo devido ao pó. u Não deixe que a familiaridade resultante de uma utilização frequente de ferramentas permita que você se torne complacente e ignore os princípios de segurança da ferramenta. Uma acção descuidada pode causar ferimentos graves numa fracção de segundo. Utilização e manuseio cuidadoso de ferramentas eléctricas u Não sobrecarregue a ferramenta eléctrica. Utilize a ferramenta eléctrica apropriada para o seu trabalho. É melhor e mais seguro trabalhar com a ferramenta eléctrica apropriada na área de potência indicada. u Não utilizar uma ferramenta eléctrica com um interruptor defeituoso. Uma ferramenta eléctrica que não pode mais ser ligada nem desligada, é perigosa e deve ser reparada. u Puxar a ficha da tomada e/ou remover o acumulador, se amovível, antes de executar ajustes na ferramenta eléctrica, de substituir acessórios ou de guardar as ferramentas eléctricas. Esta medida de segurança evita o arranque involuntário da ferramenta eléctrica. u Guardar ferramentas eléctricas não utilizadas fora do alcance de crianças e não permitir que as pessoas que não estejam familiarizadas com o aparelho ou que não tenham lido estas instruções utilizem o aparelho. Ferramentas eléctricas são perigosas se forem utilizadas por pessoas inexperientes. u Tratar a ferramenta eléctrica e os acessórios com cuidado. Controlar se as partes móveis do aparelho funcionam perfeitamente e não emperram, e se há peças quebradas ou danificadas que possam prejudicar o funcionamento da ferramenta eléctrica. Permitir que peças danificadas sejam reparadas antes da utilização. Muitos acidentes têm como causa, a manutenção insuficiente de ferramentas eléctricas. u Manter as ferramentas de corte afiadas e limpas. Ferramentas de corte cuidadosamente tratadas e com cantos de corte afiados emperram com menos frequência e podem ser conduzidas com maior facilidade. u Utilizar a ferramenta eléctrica, acessórios, ferramentas de aplicação, etc. conforme estas instruções. Considerar as condições de trabalho e a tarefa a ser executada. A utilização de ferramentas eléctricas para outras tarefas a não ser as aplicações previstas, pode levar a situações perigosas. u Mantenha os punhos e as superfícies de agarrar secas, limpas e livres de óleo e massa consistente. Punhos e superfícies de agarrar escorregadias não permitem o manuseio e controle seguros da ferramenta em situações inesperadas. Manuseio e utilização cuidadosos de ferramentas com acumuladores u Só carregar acumuladores em carregadores recomendados pelo fabricante. Há perigo de incêndio se um carregador apropriado para um certo tipo de acumuladores for utilizado para carregar acumuladores de outros tipos. u Só utilizar ferramentas eléctricas com os acumuladores apropriados. A utilização de outros acumuladores pode levar a lesões e perigo de incêndio. u Manter o acumulador que não está sendo utilizado afastado de clipes, moedas, chaves, parafusos ou outros pequenos objectos metálicos que possam causar um curto-circuito dos contactos. Um curto- circuito entre os contactos do acumulador pode ter como consequência queimaduras ou fogo. u No caso de aplicação incorrecta pode vazar líquido do acumulador. Evitar o contacto. No caso de um contacto acidental, deverá enxaguar com água. Se o líquido entrar em contacto com os olhos, também deverá consultar um médico. Líquido que escapa do acumulador pode levar a irritações da pele ou a queimaduras. u Não use um acumulador ou uma ferramenta danificada ou modificada. Os acumuladores danificados ou modificados exibem um comportamento imprevisível podendo causar incêndio, explosão ou risco de lesão. u Não exponha o acumulador ou a ferramenta ao fogo ou temperatura excessiva. A exposição ao fogo ou a temperaturas acima de 130 °C pode causar explosão. u Siga todas as instruções de carregamento e não carregue o acumulador ou a ferramenta fora da faixa de temperatura especificada no manual de instruções. Carregar indevidamente ou em temperaturas fora da faixa especificada pode danificar o acumulador e aumentar o risco de incêndio. Serviço u Só permita que o seu aparelho seja reparado por pessoal especializado e qualificado e só com peças de reposição originais. Desta forma é assegurado o funcionamento seguro do aparelho. u Nunca tente reparar acumuladores danificados. A reparação de acumuladores deve ser realizada apenas pelo fabricante ou agentes de assistência autorizados. Instruções de segurança para serras circulares Procedimentos de corte u PERIGO: Mantenha as mãos afastadas da zona de corte e do disco. Mantenha a segunda mão no punho auxiliar ou na carcaça do motor. Se usar ambas as mãos para segurar a serra, estas não poderão ser cortadas pelo disco. Bosch Power Tools 1 609 92A 750 | (29.04.2022)22 | Português u Não coloque as mãos por baixo da peça de trabalho. A proteção não o protege do disco por baixo da peça de trabalho. u Ajuste a profundidade de corte à espessura da peça de trabalho. Deverá estar visível menos de um dente completo dos dentes do disco por baixo da peça de trabalho. u Nunca apoie a peça nas suas mãos ou sobre a perna enquanto efetua o corte. Fixe a peça numa plataforma estável. É importante suportar o corpo de forma adequada para minimizar a exposição deste, o bloqueio do disco ou a perda de controlo. u Segure a ferramenta elétrica nas superfícies de agarrar isoladas, ao executar uma operação onde a ferramenta de corte possa entrar em contacto com cabos escondidos. O contacto com um fio "sob tensão" irá colocar as partes metálicas expostas da ferramenta elétrica também "sob tensão" e pode dar um choque elétrico ao operador. u Ao efetuar cortes longitudinais, utilize sempre a guia de corte ou a guia de aresta reta. Isto melhora a precisão de corte e reduz o risco de bloqueio do disco. u Utilize sempre discos com furos interiores com tamanho e forma corretos (diamante versus redondo). Os discos que não coincidam com o hardware de montagem da serra ficam descentrados, causando perda de controlo. u Nunca utilize anilhas ou um parafuso de disco danificados ou incorretos. As anilhas e o parafuso de disco foram especialmente concebidos para a sua serra, para excelente rendimento e uma operação segura. Causas do efeito de coice e indicações relacionadas - o efeito de coice é uma reação súbita a um disco de serra entalado, bloqueado ou desalinhado, causando um levantamento descontrolado da serra e a sua saída da peça de trabalho em direção ao operador; - quando o disco é entalado ou bloqueado fortemente pelo corte a fechar, o disco para e a reação do motor aciona a unidade rapidamente para trás, em direção ao operador; - se o disco ficar torcido ou desalinhado no corte, os dentes no chanfro posterior do disco podem entra na superfície superior da madeira fazendo com que o disco suba para fora do corte e salte para trás, em direção ao operador. O efeito de coice é o resultado de uma utilização abusiva e/ ou condições ou procedimentos incorretos de utilização da serra e pode ser evitado tomando as precauções indicadas abaixo. u Segure a serra com firmeza com as duas mãos e posicione os braços de forma a poder resistir ao efeito de coice. Posicione o seu corpo de qualquer lado do disco, mas não em linha com este. O efeito de coice pode fazer com que a serra salte para trás, mas as forças do efeito de coice podem ser controladas pelo operador se forem tomadas as devidas precauções. u Quando o disco está bloqueado ou se interromper um corte por qualquer motivo, solte o botão e mantenha a serra imóvel até que o disco pare por completo. Nunca tente retirar a serra da peça ou puxar a serra para trás enquanto o disco estiver em funcionamento, caso contrário pode ocorrer efeito de coice. Investigue e tome as medidas necessárias para eliminar a causa do bloqueio do disco. u Quando reiniciar a serra com o disco na peça, centre o disco de serra no corte para que os dentes da serra não fiquem engatados no material. Se um disco de serra bloquear, pode subir ou ressaltar da peça quando a serra é reiniciada. u Apoie painéis grandes para reduzir o risco de entalamento e o efeito de coice do disco. Os painéis grandes tendem a abater sob o seu próprio peso. Coloque suportes sob o painel, de ambos os lados, junto à linha de corte e junto da extremidade do painel. u Não utilize discos rombos ou danificados. Os discos não afiados ou mal ajustados produzem um corte estreito, causando fricção excessiva, bloqueio do disco e efeito de coice. u As alavancas de bloqueio do ajuste da profundidade do disco e do chanfro têm de estar apertadas e fixas antes de fazer o corte. Se o ajuste do disco se deslocar durante o corte, pode causar o bloqueio e o efeito de coice do disco. u Tenha especial cuidado ao efetuar cortes em paredes existentes ou noutras áreas cegas. O disco protuberante pode cortar objetos que podem provocar um efeito de coice. Função da proteção inferior u Verifique se a proteção inferior está bem fechada antes de cada utilização. Não opere a lâmina se a proteção inferior não se deslocar livremente e fechar de imediato. Nunca fixe ou prenda a proteção inferior na posição aberta.Se a serra cair acidentalmente, a proteção inferior pode ficar torcida. Levante a proteção inferior com o punho retrátil e certifique-se de que se desloca livremente e não toca no disco ou em qualquer outra parte, em todos os ângulos e profundidades de corte. u Verifique a operação da mola da proteção inferior. Se a proteção e a mola não estiverem a funcionar corretamente, têm de ser reparadas antes da utilização. A proteção inferior pode funcionar lentamente devido a peças danificadas, depósitos pegajosos ou acumulação de resíduos. u A proteção inferior pode ser retraída manualmente apenas para cortes especiais, como "cortes de imersão" e "cortes compostos". Levante a proteção inferior pelo punho retrátil e assim que o disco entrar no material, a proteção inferior tem de ser solta.Para todos os outros cortes, a proteção inferior deve operar automaticamente. u Verifique sempre se a proteção inferior está a cobrir o disco antes de colocar a serra sobre a bancada ou no chão.Um disco desprotegido, a rodar livremente, irá 1 609 92A 750 | (29.04.2022) Bosch Power ToolsPortuguês | 23 fazer com que a serra se desloque para trás, cortando tudo o que estiver pelo caminho. Tenha atenção ao tempo que leva o disco a parar depois de soltar o botão. Instruções de segurança adicionais u Não insira as mãos na remoção de aparas. Pode sofrer ferimentos nas peças em rotação. u Não trabalhe com a serra acima do nível da cabeça. Se o fizer, não terá controlo suficiente sobre a ferramenta elétrica. u Utilizar detetores apropriados, para encontrar cabos escondidos, ou consulte a companhia elétrica local. O contacto com cabos elétricos pode provocar fogo e choques elétricos. Danos em tubos de gás podem levar à explosão. A infiltração num cano de água provoca danos materiais. u Durante o trabalho, segure a ferramenta elétrica com as duas mãos e providencie uma estabilidade segura. A ferramenta elétrica é conduzida com maior segurança com ambas as mãos. u Não opere a ferramenta elétrica de forma estacionária. Ela não é adequada para o funcionamento com mesa de serrar. u Ao fazer um "corte de imersão" que não é executado em ângulo reto, proteja a placa de guia contra deslocamento lateral. Um deslocamento lateral pode fazer com que o disco de serra emperre, provocando um contragolpe. u Fixar a peça a ser trabalhada. Uma peça a ser trabalhada fixa com dispositivos de aperto ou com torno de bancada está mais firme do que segurada com a mão. u Espere que a ferramenta elétrica pare completamente, antes de depositá‑la. A ferramenta de aplicação pode emperrar e levar à perda de controlo sobre a ferramenta elétrica. u Não use discos de serra de aço HSS. Estes discos de serra podem quebrar facilmente. u Não serre metais ferrosos. As aparas quentes podem incendiar o sistema de aspiração de pó. u Usar uma máscara de proteção contra pó. u Em caso de danos e de utilização incorreta da bateria, podem escapar vapores. A bateria pode incendiar-se ou explodir. Areje o espaço e procure assistência médica no caso de apresentar queixas. É possível que os vapores irritem as vias respiratórias. u Não abrir o acumulador. Há risco de um curto-circuito. u Os objetos afiados como, p.ex., pregos ou chaves de fendas, assim como o efeito de forças externas podem danificar o acumulador. Podem causar um curto-circuito interno e o acumulador pode ficar queimado, deitar fumo, explodir ou sobreaquecer. u Use a bateria apenas em produtos do fabricante. Só assim é que a bateria é protegida contra sobrecarga perigosa. Proteger a bateria contra calor, p.ex. também contra uma permanente radiação solar, fogo, sujidade, água e humidade. Há risco de explosão ou de um curto-circuito. Descrição do produto e do serviço Leia todas as instruções de segurança e instruções. A inobservância das instruções de segurança e das instruções pode causar choque elétrico, incêndio e/ou ferimentos graves. Respeite as figuras na parte da frente do manual de instruções. Utilização adequada A ferramenta elétrica é adequada para executar cortes longitudinais e transversais sobre apoios fixos em madeira, com um traçado de corte a direito ou em meia-esquadria. Componentes ilustrados A numeração dos componentes ilustrados refere‑se à apresentação da ferramenta elétrica na página de esquemas. (1) Interruptor de ligar/desligar (2) Bloqueio de ligação para o interruptor de ligar/ desligar (3) Cobertura do gancho para pendurar (4) Tecla de bloqueio do veio (5) Punho adicional (6) Parafuso de orelhas para guia paralela (7) Alavanca de aperto para pré-seleção da profundidade do corte (8) Escala do ângulo de meia-esquadria (9) Alavanca de aperto para a pré-seleção do ângulo de meia-esquadria (10) Luz de trabalho (11) Marcação de corte de 45° (12) Marcação de corte de 0° (13) Guia paralela (14) Cobertura de proteção pendular (15) Placa de base (16) Alavanca de ajuste para a capa de proteção pendular inferior (17) Tampa de proteção (18) Expulsão de aparas (19) Bateria

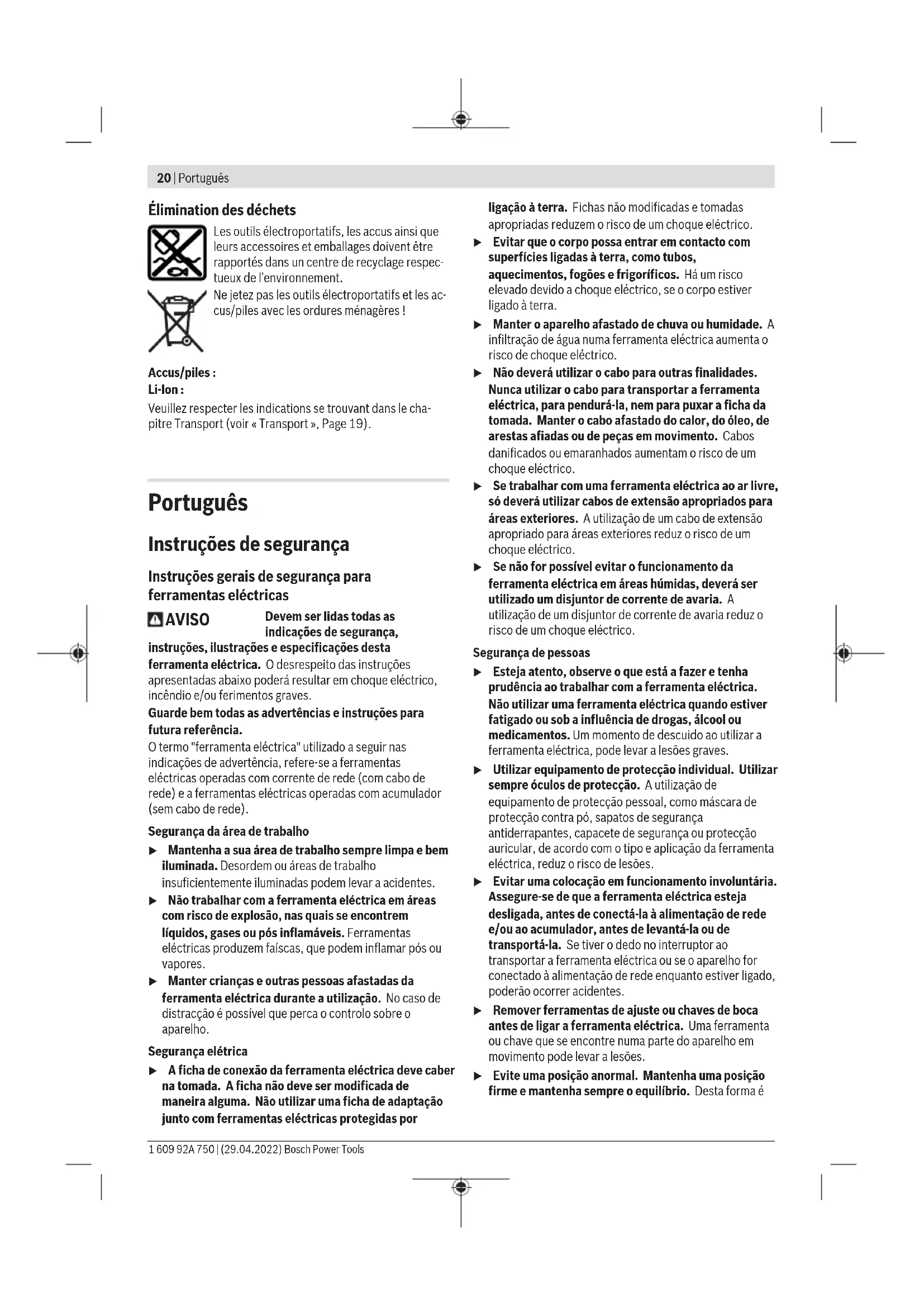

(20) Escala de profundidade de corte (21) Tecla de desbloqueio da bateria

(22) Veio da serra (23) Flange de admissão Bosch Power Tools 1 609 92A 750 | (29.04.2022)24 | Português (24) Disco de serra

(29) Mangueira de aspiração

(31) Punho (superfície do punho isolada)

Acessórios apresentados ou descritos não pertencem ao volume de fornecimento padrão. Todos os acessórios encontram-se no nosso programa de acessórios. Dados técnicos Serra circular manual GKS 185-LI Número de produto 3601FC12.. Tensão nominal V 18 Número de rotações em vazio

r.p.m. 5000 Máx. profundidade de corte – no ângulo de meia- esquadria 0° mm 57 – no ângulo de meia- esquadria 45° mm 41 Bloqueio do veio ● Dimensões placa de base mm 134 x 280 Diâmetro do disco de serra mm 165 Máx. espessura da base do disco mm 1,8 Mín. espessura da base do disco mm 0,9 Furo central mm 20 Peso conforme EPTA-Procedure 01:2014

kg 3,2 – 4,3 Temperatura ambiente recomendada durante o carregamento °C 0...+35 Temperatura ambiente admissível em funcionamento

Medido a 20–25°C com bateria GBA 18V 5.0Ah. B) Dependendo da bateria utilizada C) Potência limitada com temperaturas <0 °C Bateria Bosch vende ferramentas elétricas sem fio também sem bateria. Pode consultar na embalagem se está incluída uma bateria no volume de fornecimento da sua ferramenta elétrica. Carregar a bateria u Utilize apenas os carregadores listados nos dados técnicos. Só estes carregadores são apropriados para os baterias de lítio utilizadas para a sua ferramenta elétrica. Nota: devido a normas de transporte internacionais, as baterias de lítio são fornecidas parcialmente carregadas. Para assegurar a completa potência da bateria, a bateria deverá ser carregada completamente antes da primeira utilização. Colocar a bateria Insira a bateria carregada no respetivo encaixe, até que esta esteja engatada. Retirar a bateria Para retirar a bateria, pressione a respetiva tecla de desbloqueio e puxe a bateria para fora. Não empregue força. A bateriapossui 2 níveis de travamento, que devem evitar, que a bateria caia, caso a tecla de desbloqueio da bateriaseja premida por acaso. Enquanto a bateria estiver dentro da ferramenta elétrica, ela é mantida em posição por uma mola. Indicador do nível de carga da bateria Os LEDs verdes do indicador do nível de carga da bateria indicam o nível de carga da bateria. Por motivos de segurança, a consulta do nível de carga só é possível com a ferramenta elétrica parada. Prima a tecla para o indicador do nível de carga da bateria ou para visualizar o nível de carga. Isto também é possível com a bateria removida. Se, depois de premir a tecla para o indicador do nível de carga da bateria, não se acender qualquer LED, a bateria tem defeito e tem de ser substituída. Tipo de bateria GBA 18V... LED Capacidade Luz permanente 3× verde 60–100% Luz permanente 2× verde 30–60% Luz permanente 1× verde 5–30% Luz intermitente 1× verde 0–5% 1 609 92A 750 | (29.04.2022) Bosch Power ToolsPortuguês | 25 Tipo de bateria ProCORE18V... LED Capacidade Luz permanente 5× verde 80–100% Luz permanente 4× verde 60–80% Luz permanente 3× verde 40–60% Luz permanente 2× verde 20–40% Luz permanente 1× verde 5–20% Luz intermitente 1× verde 0–5% Indicações sobre o manuseio ideal da bateria Proteger a bateria contra humidade e água. Armazene a bateria apenas na faixa de temperatura de −20°C a 50°C. Por exemplo, não deixe a bateria dentro do automóvel no verão. Limpar de vez em quando as aberturas de ventilação da bateria com um pincel macio, limpo e seco. Um tempo de funcionamento reduzido após o carregamento indica que a bateria está gasta e que deve ser substituída. Observe as indicações sobre a eliminação de forma ecológica. Montagem u Só utilizar discos de serra com uma máxima velocidade admissível superior à velocidade da marcha em vazio da ferramenta elétrica. Introduzir/substituir o disco da serra circular u A bateria deverá ser retirada antes de todos os trabalhos na ferramenta elétrica (p. ex. manutenção, troca de ferramenta etc.) e antes de transportar ou de armazenar a mesma. Há perigo de ferimentos se o interruptor de ligar/desligar for acionado involuntariamente. u Para a montagem do disco de serra é necessário usar luvas de proteção. Há perigo de lesões no caso de um contacto com o disco de serra. u Nunca utilizar discos abrasivos como ferramentas de trabalho. u Só utilizar discos de serra que correspondam aos dados caraterísticos indicados nesta instrução de serviço e na ferramenta elétrica. Selecionar disco de serra Encontra um resumo dois discos de serra recomendados no final destas instruções. Desmontar disco de serra (ver figura A) Coloque a ferramenta elétrica para a troca de ferramenta sobre o topo da carcaça do motor. – Prima e mantenha premida a tecla de bloqueio do veio (4). u Só acione a tecla de bloqueio do veio (4) com o veio de retificação parado. Caso contrário é possível que a ferramenta elétrica seja danificada. – Desaperte com a chave sextavada interior (27) o parafusos tensor (26) no sentido de rotação ➊. – Vire a tampa de proteção pendular (14) para trás e segure a mesma. – Retire o flange de admissão (25) e o disco de serra (24) do veio da serra (22). Montar o disco de serra (ver figura A) Coloque a ferramenta elétrica para a troca de ferramenta sobre o topo da carcaça do motor. – Limpe o disco de serra (24) e todos os meus elementos de aperto a montar. – Vire a tampa de proteção pendular (14) para trás e segure a mesma. – Coloque o disco de serra (24) no flange de admissão (23). O sentido de corte dos dentes (sentido das setas no disco de serra) e a seta do sentido de rotação na tampa de proteção pendular (14) têm de coincidir. – Coloque o flange de admissão (25) e aperte o parafuso tensor (26) no sentido de rotação ➋. Certifique-se da posição de montagem correta do flange de admissão (23) e do flange de aperto (25). – Prima e mantenha premida a tecla de bloqueio do veio (4). – Com uma chave de sextavado interior (27), aperte o parafuso de aperto (26) no sentido de rotação ➋. O binário de aperto deve ser de 6–9Nm, o que corresponde ao aperto manual mais ¼ de volta. Aspiração de pó/de aparas Pós de materiais como por exemplo, tintas que contém chumbo, alguns tipos de madeira, minerais e metais, podem ser nocivos à saúde. O contacto ou a inalação dos pós pode provocar reações alérgicas e/ou doenças nas vias respiratórias do utilizador ou das pessoas que se encontrem por perto. Certos pós, como por exemplo pó de carvalho e faia são considerados como sendo cancerígenos, especialmente quando juntos com substâncias para o tratamento de madeiras (cromato, produtos de proteção da madeira). Material que contém asbesto só deve ser processado por pessoal especializado. – Se possível deverá usar um dispositivo de aspiração de pó apropriado para o material. – Assegurar uma boa ventilação do local de trabalho. – É recomendável usar uma máscara de proteção respiratória com filtro da classe P2. Observe as diretivas para os materiais a serem processados, vigentes no seu país. u Evite a acumulação de pó no local de trabalho. Pós podem entrar levemente em ignição. Expulsão de aparas (verfiguraB) A expulsão de aparas (18) roda livremente. Bosch Power Tools 1 609 92A 750 | (29.04.2022)26 | Português À expulsão de aparas (18) é possível ligar uma mangueira de aspiração com um diâmetro de 35mm ou uma caixa de pó/ aparas (28). Para assegurar uma aspiração otimizada, é necessário que a expulsão de aparas (18) seja limpa em intervalos regulares. Aspiração externa Ligue a mangueira de aspiração (29) a um aspirador (acessório). Encontra um resumo da ligação aos diferentes aspiradores no final deste manual. O aspirador de pó deve ser apropriado para o material a ser trabalhado. Utilize um aspirador especial para aspirar pó que seja extremamente nocivo à saúde, cancerígeno ou seco. Montar o gancho para pendurar (ver figuras F–

Levante a cobertura(3) lateralmente pelo entalhe com uma chave de parafusos. Monte o gancho para pendurar (30) e fixe o mesmo com dois parafusos. Aperte os parafusos com 1,8−2Nm. O gancho para pendurar (30) é oscilável. Funcionamento u A bateria deverá ser retirada antes de todos os trabalhos na ferramenta elétrica (p. ex. manutenção, troca de ferramenta etc.) e antes de transportar ou de armazenar a mesma. Há perigo de ferimentos se o interruptor de ligar/desligar for acionado involuntariamente. Modos de operação Ajustar profundidade de corte (ver figura C) u Adapte a profundidade de corte à espessura da peça. Deveria estar visível, menos do que uma completa altura de dente por debaixo da peça a ser trabalhada. Soltar a alavanca de aperto (7). Para profundidades de corte mais pequenas puxe a serra da placa de base (15), para profundidades de corte maiores pressione a serra para a placa de base (15). Ajuste a medida desejada na escala de profundidades de corte. Aperte novamente a alavanca de aperto (7). A força de aperto da alavanca tensora (7) pode ser reajustada. Para tal, desaperte a alavanca tensora (7) e aperte-a a pelo menos deslocada em 30° para a esquerda. Ajustar ao ângulo de meia-esquadria Coloque a ferramenta elétrica no topo da tampa de proteção (17). Solte a alavanca de aperto para pré-seleção de ângulos de meia-esquadria(9). Deslocar lateralmente o disco de serra. Ajuste a medida desejada na escala(8). Aperte novamente a alavanca de aperto (9). Nota: No caso de corte em meia-esquadria, a profundidade de corte é inferior ao valor indicado na escala de profundidades de corte (20). Marcações de corte

A marcação de corte (12) indica a posição do disco de serra num corte em ângulo reto. Para um corte à medida, coloque a serra circular junto à peça, tal como é ilustrado na imagem. É recomendável executar um corte de teste. Colocação em funcionamento Ligar/desligar u Certifique-se de que consegue acionar o interruptor de ligar/desligar sem ter de soltar o punho. Para a colocação em funcionamento da ferramenta elétrica, acionar primeiro o bloqueio de ligação (2) e premir de seguida o interruptor de ligar/desligar (1) e manter premido. Para desligar a ferramenta elétrica, liberte o interruptor de ligar/desligar (1). Nota: Por motivos de segurança o interruptor de ligar/ desligar (1) não pode ser travado, mas deve permanecer premido durante o funcionamento. Ligar a luz de trabalho LED A lâmpada (10) acende-se com o interruptor para ligar/ desligar (1) ligeira ou completamente premido e permite iluminar o local de trabalho em caso de condições de iluminação desfavoráveis. Travão de funcionamento por inércia Um travão de funcionamento por inércia reduz a marcha por inércia do disco de serra depois de desligar a ferramenta elétrica. Proteção contra descarga completa A bateria de iões de lítio está protegida contra descarga completa pelo sistema "Electronic Cell Protection (ECP)". A ferramenta elétrica é desligada através de um disjuntor de proteção, logo que a bateria estiver descarregada. A ferramenta de trabalho não se movimenta mais. Instruções de trabalho u A bateria deverá ser retirada antes de todos os trabalhos na ferramenta elétrica (p. ex. manutenção, troca de ferramenta etc.) e antes de transportar ou de armazenar a mesma. Há perigo de ferimentos se o interruptor de ligar/desligar for acionado involuntariamente. A largura de corte varia de acordo com a lâmina de serra utilizada. Proteger os discos de serra contra golpes e pancadas. Desloque a ferramenta elétrica uniformemente e com ligeiro avanço no sentido de corte. Um avanço muito forte reduz consideravelmente a durabilidade dos acessórios e pode prejudicar a ferramenta elétrica. 1 609 92A 750 | (29.04.2022) Bosch Power ToolsPortuguês | 27 A potência de serragem e a qualidade de corte dependem do estado e da forma dos dentes do disco de serra. Portanto só deverá utilizar discos de serra afiados e apropriados para o material a ser trabalhado. Serrar madeira A seleção correta do disco de serra depende do tipo de madeira, da qualidade da madeira e se são necessários cortes longitudinais ou transversais. Cortes longitudinais em abeto são produzidas aparas em formato espiral. O pó de faia e carvalho são especialmente prejudiciais para a saúde, por isso trabalhe sempre com aspiração de pó. Serrar com guia paralela (verfiguraD) A guia paralela (13) permite cortes exatos ao longo da aresta da peça, ou seja, o corte de tiras iguais. Serrar com encosto auxiliar (ver figura E) Para o processamento de peças maiores ou para cortar arestas a direito, pode fixar uma tábua ou uma ripa como encosto auxiliar na peça e introduzir a serra circular com a placa de base ao longo do encosto auxiliar. Gancho para pendurar (verfiguraG) Com o gancho para pendurar (30) pode suspender a ferramenta elétrica p.ex. num escadote. Para tal, vire o gancho para pendurar (30) para a posição desejada. u Com a ferramenta elétrica suspensa, certifique-se de que o disco de serra está protegido contra um toque acidental. Existe perigo de ferimentos. Volte a virar o gancho para pendurar(30) para dentro, se quiser trabalhar com a ferramenta elétrica. Manutenção e assistência técnica Manutenção e limpeza u A bateria deverá ser retirada antes de todos os trabalhos na ferramenta elétrica (p. ex. manutenção, troca de ferramenta etc.) e antes de transportar ou de armazenar a mesma. Há perigo de ferimentos se o interruptor de ligar/desligar for acionado involuntariamente. u Manter a ferramenta elétrica e as aberturas de ventilação sempre limpas, para trabalhar bem e de forma segura. A cobertura de proteção pendular tem de poder movimentar-se sempre livremente e fechar-se automaticamente. Portanto, deverá manter a área em volta da cobertura de proteção pendular sempre limpa. Elimine pó e aparas com um pincel. Os discos de serra não revestidos podem ser protegidos contra a formação de corrosão com uma camada fina de óleo. Remover o óleo antes de serrar, caso contrário poderão surgir nódoas na madeira. Resíduos de resina ou de aglutinante no disco de serra reduzem a qualidade de corte. Portanto deverá sempre limpar o disco de serra imediatamente após a utilização. Serviço pós-venda e aconselhamento O serviço pós-venda responde às suas perguntas a respeito de serviços de reparação e de manutenção do seu produto, assim como das peças sobressalentes. Desenhos explodidos e informações acerca das peças sobressalentes também em: www.bosch-pt.com A nossa equipa de consultores Bosch esclarece com prazer todas as suas dúvidas a respeito dos nossos produtos e acessórios. Indique para todas as questões e encomendas de peças sobressalentes a referência de 10 dígitos de acordo com a placa de caraterísticas do produto. Brasil Robert Bosch Ltda. – Divisão de Ferramentas Elétricas Rodovia Anhanguera, Km 98 - Parque Via Norte 13065-900, CP 1195 Campinas, São Paulo Tel.: 0800 7045 446 www.bosch.com.br/contato Encontra outros endereços da assistência técnica em: www.bosch-pt.com/serviceaddresses Transporte As baterias de iões de lítio recomendadas estão sujeitas ao direito de materiais perigosos. As baterias podem ser transportadas na rua pelo utilizador, sem mais obrigações. Na expedição por terceiros (porex: transporte aéreo ou expedição), devem ser observadas as especiais exigências quanto à embalagem e à designação. Neste caso é necessário consultar um especialista de materiais perigosos ao preparar a peça a ser trabalhada. Só enviar baterias se a carcaça não estiver danificada. Colar contactos abertos e embalar a bateria de modo que não possa se movimentar dentro da embalagem. Por favor observe também eventuais diretivas nacionais suplementares. Eliminação As ferramentas elétricas, as baterias, os acessórios e as embalagens devem ser enviados a uma reciclagem ecológica de matéria prima. Não deitar ferramentas elétricas e baterias/ pilhas no lixo doméstico! Baterias/pilhas: Lítio: Observar as indicações no capítulo Transporte (ver "Transporte", Página27). Bosch Power Tools 1 609 92A 750 | (29.04.2022)28 | 中文
